Электрический теплый пол под линолеум: виды, варианты устройства своими руками и пошаговый монтаж

Оптимальный выбор – инфракрасный нагрев под линолеум

Есть несколько причин считать инфракрасную пленку лучшим выбором для монтажа теплого пола при укладке линолеума. Такие варианты как водяной или электрический теплый пол в виде кабеля требуют больше усилий и затрат для монтажа.

Их укладка связана с устройством цементной стяжки, а это работа мокрая, да и для высыхания такого теплого пола понадобится немало времени. Инфракрасную пленку уложить можно проще, быстрее и возиться с раствором лишний раз не придется. Стоит вспомнить и о высокой пожарной безопасности этой системы.

Инфракрасный теплый пол, который правильно установлен и эксплуатируется с соблюдением всех требований, практически никогда не ломается.

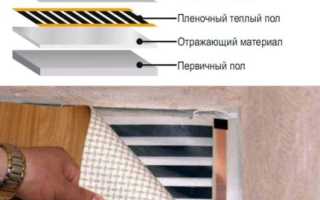

На этой схеме продемонстрировано устройство инфракрасного пола под линолеум. Толщина системы невелика, поэтому высота напольного покрытия изменится незначительно

Обеспечить правильный нагрев – ключевая задача при устройстве теплого пола в сочетании с линолеумом, который очень чувствителен к нагреву.

Во-первых, это напольное покрытие нельзя нагревать слишком сильно, для температурного режима при его эксплуатации существуют определенные ограничения.

Во-вторых, неравномерный нагрев также может погубить линолеум. На таких участках он может испортиться, что проявляется в виде деформации, искажения цвета, изменения фактуры, отставания от основания и т.п. Поврежденное покрытие менее устойчиво к механическому воздействию, при неосторожном обращении его легко разорвать или нанести другие повреждения.

Кроме того, избыточный нагрев линолеума может вызвать выделение опасных для здоровья веществ, например, фенола.

Инфракрасная пленка позволяет обеспечить и равномерный обогрев, и нормальный температурный режим в силу особенностей системы теплого пола этого типа. Для линолеума лучше всего выбирать систему, мощность которой не превышает 150 Вт на кв. м.

Необходимые расчеты стоит поручить опытному электрику.

Какой линолеум совместим с ИК системами отопления

При использовании несовместимых марок линолеума возможны его деформации. Линолеум может покоробится, растянуться или, наоборот, сжаться.

Также, при нагревании некоторые виды выделяют опасные вещества и токсины или же имеют изоляционную подложку, которая препятствует проведению тепла.

При выборе линолеума для укладки поверх ИК отопительной системы особое внимание стоит уделить его маркировке. Она должна иметь сведения о совместимости с системами теплых электрополов.

Необходимые материалы и инструменты

Для монтажа теплого пола, прежде всего, понадобится инфракрасная пленка. Она продается в виде рулонов, единица измерения – погонный метр. Необходимое количество пленки рассчитывается в зависимости от площади помещения, а также схемы укладки теплого пола.

Помимо пленки понадобятся следующие материалы и инструменты:

• специальные зажимы для контакта и изоляции;
• терморегулятор (один для каждой комнаты);
• электрический кабель;
• теплоизоляционный материал (инфрафлекс, изолон, пенотерм и т.п.);
• обычный и двусторонний скотч и т.п.

Выбирая материал, отражающий тепло (он укладывается под пленку), следует помнить, что в этом случае допускается использование только подложку с мягкой основой, а теплоизоляция на алюминиевой фольге для инфракрасной пленки не подходит.

Виды подложек

Чтобы выполнить утепление пола под линолеум сначала нужно выбрать подложку. Существует несколько видов такого материала. Вот самые популярные:

• пробковая;
• джутовая;
• льняная.

Рассмотрим каждую отдельно.

Подложка из пробки изготавливается из спрессованной измельченной коры пробкового дуба. Выпускается такой утеплитель в рулонах. К достоинствам данного материала относятся:

• экологичность – производится из натуральной пробки;
• приятные ощущения при ходьбе по данному покрытию, так как оно довольно мягкое.

Именно из-за последнего приведенного положительного качества может возникнуть проблема: если на покрытие поставить тяжелый предмет, то через некоторое время на нем могут образоваться вмятины. Чтобы этого избежать следует выбирать самую жесткую пробковую подложку.

Льняная подложка – это 100% чистый натуральный лен. Изготавливается методом двойного пробивания иглой, а затем пропитывается средствами против возгорания и образования грибка. Льняная подложка это хороший материал для теплоизоляции под линолеум.

Порядок монтажа пленки

Подробно процесс монтажа инфракрасного теплого пола под линолеум представлен в следующей видеоинструкции:

После того, как схема укладки пленки составлена и выполнены все необходимые расчеты, нужно подготовить пол к дальнейшей укладке системы. Сначала пол необходимо очистить от загрязнений, а затем проверить, насколько ровной получилась его поверхность.

Перед укладкой инфракрасного теплого пола нужно тщательно выровнять основание, устранив даже небольшие неровности. Перепад высоты не должен превышать 3 мм на один квадратный метр поверхности основания

Чтобы укладка инфракрасной пленки была выполнена качественно, основание должно быть почти идеально ровным. Допустимая погрешность – не более 3 мм на каждый квадратный метр основания. Иногда для этого достаточно устранить несколько повреждений и неровностей.

Если же поверхность сильно повреждена, например, после демонтажа старого напольного покрытия, имеет смысл выполнить заливку новой стяжкой. В этом случае нужно дождаться полного высыхания поверхности, и лишь затем продолжать монтажные работы.

Полосы теплоизолирующего материала располагают встык и фиксируют специальным скотчем. Для систем инфракрасного теплого пола используют теплоизоляцию Изолон и т.п.

Сначала подготовленное основание укрывают слоем теплоотражающего материала. Отдельные части теплоизолятора соединяют с помощью обычного широкого скотча. Затем можно приступать к укладке инфракрасной термопленки. Материал разрезают на полосы подходящей длины в соответствии со схемой укладки. Действовать следует осторожно, чтобы не испортить пленку.

Линии, по которым можно выполнять разрезы, обозначены на поверхности. Ни в каких других местах резать термопленку нельзя.

Разрезать инфракрасную пленку на полосы нужной длины следует только по линиям разреза, обозначенным на ее поверхности крупным пунктиром

Раскладку пленки следует тщательно продумать. Чем длиннее будут полосы, тем меньше специальных соединителей понадобится для ее монтажа и тем дешевле обойдутся работы.

Полосы пленки кладут на отражающий тепло материал таким образом, чтобы медная полоса оказалась внизу.

Инфракрасную пленку раскладывают и фиксируют в соответствии с предварительно составленной схемой на слой теплоизоляции, уложенной отражающим слоем вверх

Важно обеспечить максимальное прилегание пленки к основанию из теплоизолирующего материала, чтобы между ними не осталось пузырьков воздуха, которые приводят к ухудшению контакта.

Отдельные полосы инфракрасной пленки следует размещать на очень близком расстоянии, чтобы обеспечить равномерный прогрев пола.

При укладке инфракрасного теплого пола под линолеум места крепления всех зажимов следует надежно защитить специальным изоляционным покрытием

После того, как пленка разложена, к ее медной токопроводящей полосе присоединяют контактный зажим, который фиксируют с помощью обычных плоскогубцев или пассатижей. При разрезании пленки на полосы были разрезаны и медные шины.

Места таких надрезов, а также места крепления серебряных соединителей, которые обеспечивают контакт медной шины с графитовым нагревателем, необходимо заизолировать.

Для этого обычно используют битумный изолятор.

Подключение токопроводящих полос к проводу выполняют с помощью специальной клеммы (1), которую необходимо расклепать специальным инструментом (2). Место крепления полностью изолируют (3)

В тех местах, где черные нагревательные полосы были разрезаны, делают специальную высечку, а затем на эти полосы устанавливают специальные клеммы. Если клемма расположена в кармане из двух слоев пленки, ее фиксируют на токоведущей полосе с помощью специальной заклепки, которую затем расклепывают.

Теперь инфракрасную пленку необходимо зафиксировать на основании, чтобы она не сместилась в процессе дальнейших работ. Пленку крепят скотчем. После этого на стене, в заранее выбранном месте (к которому имеется свободный доступ у взрослых жильцов дома), устанавливают терморегулятор.

Терморегулятор для инфракрасного теплого пола следует расположить на стене. Место выбирают таким образом, чтобы к нему был свободный доступ у взрослых членов семьи, но не у детей

Соединительные провода лучше всего скрыть под плинтусом на полу. На стене провод кладут в подготовленную штробу или скрывают декоративным коробом из пластика.

Концы проводов зачищают и фиксируют в контактных зажимах. Все места соединения кабеля с инфракрасной пленкой также тщательно изолируют.

Предварительно рекомендуется проверить надежность выполненного крепления.

Установку и подключение терморегулятора рекомендуется производить после внимательного изучения инструкции изготовителя, точно выполняя все изложенные рекомендации.

После этого производят монтаж и подключение термодатчика. Его следует разместить под инфракрасной пленкой у стены, на которой установлен терморегулятор. Датчик не должен касаться нагревательного элемента.

Затем термодатчик соединяют с терморегулятором, к последнему подводят электропитание. Лучше всего поручить этот этап квалифицированному электрику.

Подготовка основания

Это общий момент, и требования к качеству будут аналогичны, вне зависимости от напольного покрытия. Всего есть два требования – теплоизоляция и гладкость.

Для качественной теплоизоляции необходим такой материал, который при низкой теплопроводности, обладал бы высокой упругостью.

Из всего спектра предлагаемых материалов, лучше всего для нашей цели подходят:

• Пробковая подложка;
• Сшитый пенополиэтилен;
• Экструзионный пенополистирол.

Разница между ними в том, что пробковую подложку стелют на полиэтиленовую плёнку, чтобы избежать воздействия остаточной влаги из стяжки. По толщине, лучше всего использовать материал 4 мм.

Но подложку надо укладывать только на идеально ровную и гладкую поверхность. Выравнивать бетонное основание следует быстросохнущей самовыравнивающейся стяжкой. Она набирает прочность по всей толщине в течение 1-2 суток. И что особенно приятно – можно обойтись без маяков. Приготовленная по инструкции смесь, сама выровняется по уровню горизонта. После созревания стяжки, её покрывают грунтовкой.

Смотрите также: Теплый пол электрический

Деревянные полы требуют другого подхода. С их выравниванием лучше всего справляется влагостойкая фанера, толщиной 18-20 мм. Перед работой, листы следует проолифить с нижней стороны. Листы укладываются встык и прикручиваются саморезами. Между стеной и покрытием остаётся припуск в 1 см. Частота крепежа вдоль края 15-20 см, а по центру 30-40 см. Головки саморезов должны быть чуть утоплены. После закрепления фанеры, вдоль швов проходят шлифмашинкой. Это позволит выровнять мелкие перепады высот. Самой лучшей проверкой надёжности, являются собственные ощущения. Пройдитесь по полу, попрыгайте в разных местах. Если нет ни скрипа, ни вибраций, то основание готово для теплоизоляции.

На подготовленное основание, настилают подложку. Фиксировать её можно двухсторонним скотчем. При этом, скотч должен быть наклеен таким образом, чтобы на одну полосу попадали края смежных отрезов подложки.

ВАЖНО: направление укладки подложки, должно быть перпендикулярно полосам нагревательной плёнки.

Особенно внимательно отнеситесь к стыкам между смежными полосами теплоизолятора. НАХЛЁСТ НЕДОПУСТИМ!

Сверху, отрезы теплоизолятора, проклеивают скотчем вдоль шва.

Проверка работы теплого пола

Теперь можно выполнить тестирование системы инфракрасного пола. Для этого включают подачу электроэнергии и ждут, когда начнется нагрев. Для проверки следует сравнить интенсивность прогрева каждой отдельной полосы, степень нагрева должна быть одинаковой.

Все места изоляции проверяют отверткой-индикатором, чтобы убедиться в отсутствии напряжения на этих узлах. Если в результате тестирования выявлены проблемы, их нужно устранить: исправить огрехи монтажа, улучшить изоляцию и т.п.

Когда система продемонстрирует достаточно высокое качество функционирования, ее отключают от электропитания. Затем сверху укладывают слой пароизоляционной полиэтиленовой пленки. Действовать следует аккуратно, чтобы не повредить термопленку и не сдвинуть ее.

Слой пароизоляции также соединяют и фиксируют скотчем.

Тестирование системы обогрева

Для этого на терморегуляторе устанавливают показатель нагрева на отметке 20 — 25 градусов и ожидают несколько минут. Рукой проверяют, прогрелись ли смонтированные пленочные нагреватели. Потом питание отключают полностью, чтобы посмотреть, как нагрелись места соединения электропроводки.

Рекомендуем: Теплообменник для котла: функция, виды, принцип работы, производители

У них температура должна быть такой же, как и у пленки. В случае, когда она намного выше, это означает, что контакты ненадежны. Их необходимо проверить, непременно обнаружить и устранить причину, почему происходит чрезмерный нагрев.

Монтаж напольного покрытия

На этом монтаж собственно системы теплого пола можно считать завершенным, начинают укладку напольного покрытия. В качестве основания под линолеум рекомендуется использовать ДВП. Сверху в соответствии с технологией настилают и закрепляют линолеум.

После этого рекомендуется установить терморегулятор примерно на 28 градусов и включить питание, чтобы еще раз проверить работу системы.

В сочетании с системой теплого пола рекомендуется использовать не слишком толстый линолеум высокого качества, чтобы обеспечить достаточно высокую эффективность прогрева. Перед укладкой материал следует разложить на ровной поверхности и оставить на сутки или даже дольше, чтобы выровнять его.

После того, как пленка уложена и укрыта основанием из ДВП, на нее настилают линолеум, но сначала его не закрепляют. Теплый пол включают, чтобы напольное покрытие прогрелось и стало как можно более ровным.

Это положительно скажется и на качестве напольного покрытия, и на равномерности прогрева.

Линолеум в сочетании с системой теплого инфракрасного пола рекомендуется закреплять на специальную мастику, а не на двусторонний скотч

Не рекомендуется использовать для закрепления линолеума с системой теплого пола на двусторонний скотч. Клеевая мастика позволяет обеспечить максимально надежное и однородное прилегание покрытия к основанию, а значит, и более равномерный прогрев.

Для монтажа на систему теплого пола рекомендуется выбирать линолеум с наиболее высокой теплопроводностью. Поскольку процесс нагрева может привести к деформации и изменению поверхности покрытия, следует отдать предпочтение материалу, который обладает устойчивостью к тепловому воздействию.

Чаще всего для систем теплого пола выбирают многослойный поливинилхлоридный линолеум, обладающий указанными выше характеристиками. Палитра расцветок этого напольного покрытия очень широкая, практически всегда найдется подходящий вариант.

Но следует помнить, что избыточный нагрев любого линолеума в процессе его эксплуатации недопустим.

Рекомендации по укладке линолеума

Линолеум не ламинат. Его непосредственно на пленку не уложишь. Нужно ровное, твердое основание. Для этого на пленку нужно положить настил из фанеры, OSB, ДВП или плоского шифера. Крепить к основанию пола через пленку нельзя — высокая вероятность попасть на полосы под напряжением. На них настилается линолеум. Технология простая:

Внимание: если у напольного покрытия будет шов, под настил нужно уложить гидроизоляционную пленку из полиэтилена. Для цельного куска гидроизоляция не обязательна.

• рулон линолеума для теплого пола заносится в помещение и раскатывается. Режется по длине и ширине с запасом в 10 см (у него необычное свойство — в холоде увеличиваться в размерах);
• в раскатанном виде оставляется на 2-3 дня — должен выровняться. Ускорить процесс можно с помощью включенного «теплого пола»;
• напольное покрытие укладывается для дальнейшей эксплуатации. Специалисты рекомендуют крепить его к настилу клеем или двухсторонним скотчем. По мнению редакции сайта StroyGuru клей надежнее — напольное покрытие прилегает к настилу плотнее и не греется так сильно. Для войлочной основы подойдет «Гумилакс», для материала без подложки — «Бустилат»;

Обрезка линолеума около стен.

• при укладке двух полос шов снизу проклеивается скотчем, чтобы было плотное прилегание, а затем все берется на клей. Клей намазывают и на настил, и на покрытие;
• по периметру линолеум крепится плинтусами.

Полезные советы и наставления

При укладке пленочного теплого пола под линолеум следует учесть еще ряд важных нюансов:

• Схему раскладки инфракрасной пленки выполняют таким образом, чтобы участки, расположенные под стационарной бытовой техникой и мебелью, не прогревались, поскольку это не целесообразно.
• Иногда под напольным покрытием располагают различные коммуникации. Например, часть электросистемы дома. В этом случае нужно обеспечить достаточное расстояние между кабелем и пленкой, оно должно быть не менее 50 мм. Кабель необходимо дополнительно закрыть слоем теплоизолирующего материала.
• Если в помещении, где выполняется монтаж системы теплого инфракрасного пола, имеются другие источники тепла (радиаторы отопления, печи, камины и т.п.), между ними и инфракрасной пленкой должно быть расстояние не менее 200 мм
• При соединении нагревательных элементов отдельных полос пленки специальные контактные зажимы следует размещать так, чтобы наконечник провода был внутри двухслойной термопленки и касался контактной полосы. В получившееся отверстие вставляют люверс и расклепывают его молотком или степлером.
• Соединение отдельных полос инфракрасной пленки выполняют параллельно.
• Мощность всех термоэлементов, которые подключают к одному терморегулятору, в сумме не должна быть более 3,5 кВт.
• При превышении этого значения (3,5 кВт), рекомендуется провести для системы теплого пола отдельную электропроводку, а также использовать автоматический выключатель.
• Если к одной и той же сети одновременно предполагается подключать не только теплый пол, но и какие-либо бытовые приборы, следует учесть дополнительную нагрузку на сеть.
• Для подключения нагревательных элементов используют специальный магнитный пускатель.
• Контакты не должны прикасаться к полосам, расположенным рядом с ними.
• Помимо скотча для фиксирования термопленки можно использовать строительный степлер или мебельные гвозди.
• Крепление осуществляют через прозрачную оболочку, расположенную рядом с нагревательными элементами.
• Через эту же оболочку фиксируют основу из фанеры или ДВП с помощью шурупов.
• В ходе укладки основы под линолеум ее поверхность нужно проверять с помощью уровня, чтобы она была ровной.
• Слой изоляции создает заметное утолщение, и поверхность пола становится неровной. Чтобы компенсировать такой перепад по толщине, часть теплоизолирующей подложки срезают, и поверхность пола снова становится ровной.
• В ходе проверки работы инфракрасного теплого пола рекомендуется измерить сопротивление каждой отдельной полосы.
• Следует помнить, что теплоизоляционный материал укладывают отражающей стороной вверх, чтобы обеспечить максимальный отражающий эффект.
• Толщина основания под линолеум не должна превышать 8 мм, лучше взять фанеру или ДСП толщиной 6 мм.
• Укладку линолеума рекомендуется выполнять в помещении с температурой воздуха +18 градусов или выше.
• Влажность в помещении, где выполняют монтаж линолеума, не должна превышать 65%, иначе материал может испортиться, а его крепление станет менее прочным.
• Перед укладкой линолеума на теплый пол систему подогрева отключают не менее, чем за 24 часа до начала работ.

Линолеум не рекомендуется нагревать до температуры не выше 28 градусов. Поскольку это ниже нормальной температуры тела здорового человека, то при работе системы подогрева пол будет ощущаться именно как нейтрально теплый, это нормально.

Если же весь линолеум или его часть ощущается как горячая, возможно, покрытие перегревается. Это может указывать на поломку и необходимость немедленной диагностики состояния системы.

Монтаж электрической системы

Для примера рассмотрим установку самой современной системы – инфракрасной. Модное и красивое название не означает, что обогрев помещения делается инфракрасными лучами. Воздух, как и в других системах, нагревается от теплого пола и поднимается вверх, его место занимает холодный. Этот процесс называется конвекцией, к инфракрасным лучам отношения не имеет.

Шаг 1. Выровняйте поверхность деревянного пола. В этих целях рекомендуется использовать фанеру, листы ОСП или цементно-волокнистые плиты. Если есть риски подтопления помещений, то лучше пользоваться цементными материалами, они не реагируют на влагу и могут эксплуатироваться в сложных условиях. В нашем случае полы в гостиной комнате, никаких трубопроводов нет, вероятность затопления отсутствует. Для таких условий можно использовать клееную фанеру, кроме выравнивания, она неплохо теплоизолирует поверхность. Листы фиксируются гвоздями или саморезами.

Деревянный пол выравнивают листами фанеры

Шаг 2. Расстелите на фанере подкладочный слой. С его помощью удается немного уменьшить теплопроводность основания, что оказывает благоприятное влияние на эффективность системы подогрева. Подкладочный слой позволяет прятать места соединения пленок, датчики температуры и провода. За счет этого уменьшаются нагрузки на эти элементы и минимизируется вероятность их механического повреждения.

Поверх фанеры укладывают рулонную теплоизоляцию с фольгированным покрытием

Теплоизоляцию приклеивайте к фанере при помощи двустороннего скотча, во время монтажа системы подогрева она не должна смещаться.

Шаг 3. После укладки аккуратно отрежьте излишки подкладки по периметру помещения. Стыки проклейте обыкновенным или специальным скотчем.

Аккуратно подрезают материал у стен и проклеивают стыки скотчем

Шаг 4. Сделайте разметку обогреваемой площади. Имейте в виду, что под тяжелыми и габаритными предметами системы устанавливать запрещено. Объясняется требование несколькими причинами.

1. Большой вес может повредить систему. Тем более если над ней располагается мебель на ножках – все усилия концентрируются в четырех точках и достигают внушительных значений.
2. Под предметами почти полностью отсутствует конвекция воздуха. Поверхность пола плохо охлаждается, системы обогрева перегреваются. Длительное функционирование при высоких температурах становится причиной преждевременного выхода элементов из строя.
3. Мебель нагревается выше критических значений, дерево пересыхает и трескается, лаковое покрытие отслаивается.

Выполняют разметку с учетом расположения габаритных предметов

Шаг 4. По отмеченным линиям расстелите подогревающую пленку, рулон на куски можно разрезать только по специальным пунктирным линиям

Это очень важное условие, всегда выполняйте его. В противном случае вы перережете токопроводящие дорожки

По разметке раскладывают пленку с нагревательными элементами

Шаг 5. Присоедините провода к инфракрасной пленке. Делается это специальными инструментами в несколько этапов.

1. Дыроколом проделайте отверстия на концах пленки. Старайтесь, чтобы они располагались посередине прямоугольника.
2. Вставьте в отверстия концевики с соединительными зажимными клеммами.
3. Специальным зажимом плотно зафиксируйте элементы.

Проверьте прочность соединения. Концевики не должны шататься или поворачиваться.

Шаг 5. Кусочками специальной битумной изоляции заклейте токопроводящие элементы в местах отрезания. Эти точки надо надежно изолировать, на них есть напряжение.

Выполняют изоляцию токопроводящих элементов на срезах

Подключите и зажмите провода к каждому мату, все места подключений также необходимо заклеить битумной изоляцией. Не спешите, постоянно контролируйте надежность соединения. Помните, что делать непредвиденные ремонты системы обогрева очень долго, придется демонтировать не только линолеум, но и верхнюю плиту. Во время демонтажа часть материалов неизбежно повредится, их нужно будет полностью менять.

Подключают и тщательно обжимают провода

Шаг 6. Утопите соединения в подложку. Для чего это надо делать, мы выше уже рассказывали. Острым монтажным ножом подготовьте отверстия соответствующих размеров. Таким же способом утопите датчик температуры и токопроводящие кабели.

Соединения тоже изолируют и прячут в подложку, предварительно сделав в ней вырез

Шаг 7. Установите терморегулятор и подключите к нему систему. Выполняйте инструкцию изготовителя, там дано подробное описание всех действий.

Укладывают датчик температуры и выполняют подключение к терморегулятору

Теперь осталось накрыть теплый пол фанерой или ОСП и сверху уложить подготовленный ранее линолеум.

Несколько слов о технике безопасности

Чтобы не повредить элементы системы теплого пола, а также не причинить вреда собственному здоровью, рекомендуется придерживаться следующих несложных правил:

• Не укладывать полосы термопленки внахлест, монтаж выполнять только встык.
• Никогда не пренебрегать проверкой надежности изоляции каждого соединения.
• Не устанавливать терморегулятор, если электропитание не отключено.
• Не выставлять ограничения по температуре выше 30 градусов.

Дополнительные меры по безопасности можно найти в инструкции производителя системы теплого пола. Этих рекомендаций также следует придерживаться.

Главной проблемой при укладке инфракрасного пола под линолеум можно назвать правильное подключение электрики. В остальном выполнить монтаж этой системы и напольного покрытия самостоятельно может даже начинающий мастер.

Разновидности линолеума

Данный материал может быть нескольких типов, рассмотрим особенности каждого.

1. Виниловый (ПВХ).
   Пожалуй, самый дешевый вариант, имеющий некоторые ограничения, которые касаются температуры нагрева. Так, зачастую не может нагреваться больше 28-ми градусов. Если вы планируете применять такой линолеум для теплого пола, то должны быть предельно осторожным, а также перманентно контролировать температуру нагрева.
2. Однослойный
   . Достаточно дешевый и тонкий, а оттого и непрочный материал. Его, как правило, применяют в грязных местах, где необходима частая замена. Укладка производится без стыков, а для заваривания нахлестов используют специальные приборы.
3. Глифталевый
   . Его главная особенность – это слой прочного глифталевого лака на поверхности. Что касается эксплуатационных качеств данного линолеума, то по ним он полностью отвечает всем современным нормам. Лучший вариант при оборудовании системы теплого пола. Хотя имеется один минус – это высокая стоимость.
4. Резиновый
   . Бюджетный вариант, который крайне редко применяется в жилых комнатах, так как имеет низкое качество. Тем не менее, может быть использована для теплого пола.
5. Утепленный
   . Мы говорим о толстом и дорогостоящем материале, у которого при этом достаточно низкая теплопроводность. Нежелательно его применение поверх теплого пола, так как он снижает эффективность работы системы отопления.

Обратите внимание! Помимо того, вы должны обращать внимание еще на один важный параметр – то, имеется ли подстилочный тканевый слой. При наличии этого слоя теплопроводность материала заметно снизится, а потому линолеум такой, опять же, не стоит использовать для теплого пола.

Какой электрический пол лучше выбрать под плитку?

Электрический теплый пол в магазинах предлагается в четырех вариациях:

• кабели;
• маты;
• пленки;
• стержни.

Каждый из этих вариантов имеет свои положительные стороны и нюансы монтажа. К выбору наиболее подходящей для конкретного помещения и укладываемого напольного покрытия модификации следует подходить с умом и без спешки.

Варианты электрических полов

Кабельные

Теплые полы из нагревающих кабелей предназначены для укладки под керамическую плитку и керамогранит. Монтируются они в бетонную стяжку толщиной 4–5 см. Без бетона их не укладывают. Если перекрытия в доме старые и дополнительные перегрузки им противопоказаны, то от кабельной системы лучше отказаться.

Состоит нагревательный кабель подобного теплого пола под плитку из одной или двух греющих жил, которые упакованы в несколько слоев теплостойкого пластика. Плюс для прочности такой шнур внутри обычно имеет оплетку из медной проволоки. При этом пластиковая оболочка и электрожилы рассчитаны на нагрев до 70 0С.

Греющий кабель бывает:

• резистивным;
• саморегулирующимся.

Первый дешевле, но менее эффективен. Он на всем своем протяжении греется одинаково. А у варианта с саморегулированием теплоотдача конкретного участка зависит от окружающей температуры. Если в каком-то месте тепла достаточно, то жилы в такой точке греться сами по себе начинают меньше. Это исключает появление на полу плиток с местным перегревом и уменьшает общий расход электроэнергии.

Нагревательные маты и кабельный пол

Маты

Маты обойдутся в полтора–два раза дороже кабеля при расчете за квадратный метр обогреваемой поверхности. Однако такой тип электрического теплого пола наиболее оптимален для кафеля, более правильного и лучшего для плитки варианта найти сложно. Термомат – это армирующая стеклосетка, на которой нагревательный кабель уже закреплен змейкой с идеальным шагом. Такую систему обогрева достаточно раскатать на подготовленном черновом основании и просто подключить к электропитанию. Кафель далее сверху клеится обычным способом без стяжки.

Как уложить плитку на нагревательные маты

Пленочный теплый пол

Если в двух первых вариантах в качестве нагревательного элемента выступает кабель с металлическими жилами, то пленки устроены совершенно иначе. В пленочном теплом полу нагреваются углеродосодержащие материалы, генерирующие при подаче электрического тока инфракрасное излучение. Между собой эти термоэлементы соединяются медной шиной, а сверху и снизу закрываются оболочкой из полиэтилентерефталата.

Толщина термопленки для пола – всего 3–4 мм. А электроэнергии она при идентичной теплоотдаче потребляет на 20–25% меньше, нежели кабельный аналог. Однако идеальным выбором для кафельного покрытия такие пленки назвать сложно. Им подходит не всякий клей для плитки. Есть составы, которые могут растворить пленочную оболочку.

Производители этот электрический теплый пол рекомендуют под кафель монтировать только с укладкой между ними влаго- и огнестойкого СМЛ. А это дополнительные траты. Плюс сама термопленка стоит дорого. В итоге получается достаточно внушительная сумма за квадратный метр.

Пленочный и стержневой

Стержневой

Стержневой теплый пол обогревает также за счет инфракрасного излучения. В качестве нагревательных элементов в нем выступают карбоновые стержни-трубки, соединенные с двух сторон токопроводящимишинами. Монтируется такая система под керамическую плитку в тонкую стяжку 2–3 см либо в сантиметровый слой плиточного клея.

Главное достоинство стержневого термопола – в разы меньшее потребление электроэнергии по сравнению с кабелем. Однако счастливчики, купившие этот вариант, в отзывах указывают на его излишнюю дороговизну и постепенный выход стержней из строя. В результате платишь немалые деньги, а через несколько месяцев на полу начинают появляться холодные участки.

Инструкция укладки и подключения систем теплого пола

В каких местах лучше всего использовать систему

Первоначально надо разобраться в том, из каких элементов состоит система. В нее входят следующие компоненты:

• электрическая проводка;
• непосредственная инфракрасная пленка, причем ее должно быть достаточно для выполнения работы в конкретном помещении;
• датчики температуры;
• зажимы для крепления;
• регулятор температуры, позволяющий владельцу помещения самостоятельно управлять процессом обогрева;
• изоляция.

Состав инфракрасного пола

Пленка для инфракрасного пола
Использовать инфракрасный пол под ламинат можно в разных помещениях. Нередко он формируется непосредственно по всей квартире. Оптимальным считается его использование на кухне или в другом помещении, в котором не планируется пользоваться коврами.

При планировании расположения пленки учитываются следующие моменты:

• нельзя выполнять работу во влажном помещении, поскольку инфракрасная пленка прослужит долго и в соответствии со своим назначением исключительно в сухой комнате;
• допускается скручивать рулоны, но нельзя создавать перегибы, которые приводят к быстрой порче изделия;
• нельзя, чтобы пленка располагалась рядом с разными нагревательными приборами или камином.

Сам монтаж инфракрасных теплых полов под ламинат считается понятной и несложной работой, поэтому нередко собственники жилой недвижимости предпочитают осуществлять его своими силами.

Схема монтажа инфракрасного теплого пола

Особенности инфракрасной пленки

Изготавливают ее из прочного полимера. Технология производства предусматривает нанесение на пластиковое полотнище полос карбоно-графитной пасты. Они накрываются еще одним слоем пластика и ламинируются. Для соединения полупроводников используют медные шины с серебряным напылением. Карбоновая паста выполняет роль греющего элемента, который преобразует электрическую энергию в тепловую.

Шины из меди образуют контур отопления, по которому равномерно распределяется тепло. Степень нагрева контролируется терморегулятором, подсоединенным к термодатчику. Когда температура выходит за рамки заданных заранее значений, система отключается или включается. Ламинирующее покрытие на полотнище представляет собой защитный жароустойчивый и электроизоляционный слой с температурой плавления 210 °С.

Материал выпускается полосами длиной по 600-5 000 см. Это зависит от модели и бренда. В любом случае на упаковке указывается предельно допустимая длина полотна в сборке. Обычно она не превышает 800 см. Для длинных помещений рекомендуется собирать две-три полосы, и каждую подключать к терморегулятору. Иначе оборудование будет работать некорректно. Стандартная ширина полотна 500-1000 мм.

Для жилых помещений обычно выбирают материал шириной 500-600 мм. Для промышленных и офисных помещений, а также для бань приобретают более широкие полотнища. Запитывается система от однофазной электрической сети на 220 В. Максимальный нагрев происходит за две-три минуты после подачи питания. Перегрев и расплавление ламинирующего слоя маловероятно, учитывая высокие значения его температуры плавления. Если монтаж проведен правильно, разогрев до критических температур не происходит никогда.

Укладка плитки на фанеру. Как положить плитку на фанеру

Подготовка основания

Фанеру необходимо отшлифовать и очистить. Любая поверхность под плитку должна быть ровной. На идеально ровную и гладкую поверхность наносится два слоя грунтовки. После того как вы нанесете слой грунтовки следует подождать пока он подсохнет в течение пяти часов, затем второй слой точно также. Если укладка плитки делается в ванной комнате, то перед нанесением грунтовки фанеру нужно обработать специальным раствором для гидроизоляции.

Клей следует выбрать такой, который предназначен для проблемных поверхностей (фанеры, гипсокартона). Перед его приобретением прочтите инструкцию, чтобы убедится, что данная смесь подходит для работы с фанерной поверхностью и вашим типом плитки. Кроме традиционных клеев для плитки могут использоваться специальные двухкомпонентные полиуретановые клеи.

Укладка плитки

Класть плитку следует начинать со второго ряда, так как первый ряд будет подрезаться до нужного размера и он укладывается в самую последнюю очередь. Первые плитки рекомендуется устанавливать на самой дальней стене помещения. Горизонтальность уложенной плитки должна постоянно проверяться уровнем.

В течение какого-то времени пока клей не застыл плитку можно подгонять для достижения необходимого результата. Для точного выравнивания швов между плитками устанавливают крестики. Размер швов, как правило, составляет 2-3 мм, но если в помещении высокая влажность или постоянные температурные колебания швы могут быть увеличены до размера в 5 мм.

Клеевая смесь высыхает в течение 2-4 часов, потому лучше заготавливать небольшие порции. Для размешивания клея используйте специальный миксер, чтобы добиться однородности клеевой массы. Укладка плитки также производится на небольшой площади за один раз в пределах 1 кв.м. Клей нанесенный на поверхности фанеры и плитки начнет схватываться уже через 20 минут. Поэтому все манипуляции по укладке и подгонке плитки нужно успевать сделать за это время.

Завершающим этапом является затирка, но в данном случае она ничем не отличается от обычной процедуры укладки плитки.
