Домашняя электросеть представляет собой сложную систему электроустановочных изделий и приборов, связанных проводниками электрического тока. В электрощитах, распределительных коробках и корпусах устройств производится соединение проводов.
Рассмотрим, как соединить провода без пайки с помощью специальных зажимов и клемм, чтобы коммутация была максимально надежной и отвечала требованиям безопасности. Для чего приведем 4 подробные инструкции с лучшими способами соединения электропроводов.
Также дополним наш материал полезными советами по монтажу от опытных специалистов по электромонтажным работам.
Разметка
Перед штроблением сделайте разметку
О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.
Проводить разметку нужно на голой стене.
На выбранном месте размечается участок, по которому будет проведены кабели.
Разметку можно осуществить при помощи карандаша и линейки.
Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

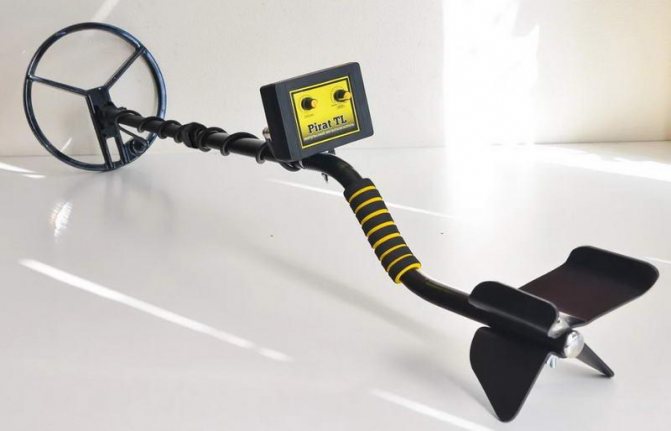

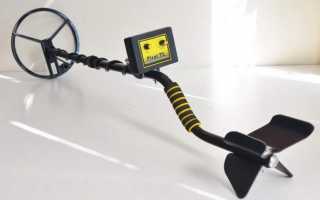

Металлоискатель
В случае если металлоискатель уже имеется в хозяйстве, устройство можно использовать, чтобы обнаружить скрытую проводку. Металлоискатели, работающие в режиме «передача-приём», регистрируют отражённый от «мишени» излучённый передающей катушкой электромагнитный сигнал.
Переизлучённый скрытым металлом сигнал, попадая на принимающую катушку, вызывает в ней появление электродвижущей силы, что регистрируется металлодетектором. Если же металла нет, нет отражающего сигнала, и показания прибора нулевые.
Такой «искатель» легко путается, не различая провод и металлический профиль для крепления гипсокартона, сигналит, если в стене «спрятан» гвоздь. Модели подороже способны различать чермет и цветмет. Плюс такого детектора – способность обнаруживать обесточенную проводку.
Ошибки при прокладке проводов в стенах
Пример штробы входящей в отверстие для подрозетника
Если завести провод через верх или проделать отверстие в верхней части, появляется риск короткого замыкания или обрыва. При монтаже розетки ее корпус порвет изоляцию или передавит провод;
Правильный ввод проводов с нижней части подрозетника
- Не стоит устанавливать провода на осветительные и розетосные группы большего сечения чем это указано в проекте, обычно 2.5мм2. При сечении 4-6мм2, жилы трудно разместить в контактной группе розетки или выключателя, особенно когда сплав жесткий и упругий. Иногда в таких случаях под упругостью проводов ломаются контактные группы, лопается керамический или пластиковый корпус.
- Чтобы не ошибиться в ширине и глубине штробы на отдельном участке сложите ширину всех проводов, которые там прокладываются и сделайте на 1 см больше с запасом.
- При сверлении перфоратором коронкой для гипсокартона не забывайте отключить режим перфорации, в противном случае лист может просто проломиться в этом месте.
Поиск радиоприемником
Если под рукой не оказалось ИСП фабричного изготовления, можно воспользоваться радиотехникой. Нужно настроить радиоприёмник на частоту 100 килогерц, приблизить к стене (насколько возможно), водить вдоль поверхности. Метод срабатывает при условии нахождения проводов под напряжением.
Созданию «существенного» шума способствует включение в сеть бритвы, пылесоса или болгарки, тогда при приближении к проводке приёмник начинает потрескивать (чем ближе к проводу, тем треск громче). Таким методом также находят место пробоя проводов, над которым приёмник перестаёт шуметь.
Ещё одно изобретение радиолюбителей времён СССР – детектор, сделанный из старенького кассетного портативного магнитофона. Усовершенствование аппарата заключается в отпайке магнитной головки, замене её катушкой от пускателя или реле (припаять).
Поиск выполняется при включении магнитофона в режим воспроизведения. Катушкой водят по стене, слушая звуки, издаваемые динамиком. Для получения отчётливого сигнала включают в сетевые розетки пару зарядников, дающих импульсные помехи. Местонахождение проводки регистрируется с точностью 1 см.
Требования к установке электрической проводки открытого типа
Приведем основные правила, которые при прокладке открытого типа электропроводки в квартире должны быть обязательно выполнены.
Пренебрежение ими является нарушением норм электробезопасности и может стать причиной короткого замыкания и выхода линии из строя. Итак:
- Запрещено прокладывать линию под трубопроводами, на которых скапливается конденсат.
- Рядом с кабелями не должно находиться никаких излучателей тепла.
- Не рекомендуется использовать для прокладки такой линии простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от места расположения проводки он может быть жестким или гибким, а также экранированным.
- Если прокладка проводника производится в сантехнических нишах, то не следует пользоваться соединительными коробками при невозможности быстрого доступа к электропередающей линии.
- Соединять между собой жилы кабелей можно лишь в специальных распределительных коробках.
- Для крепления кабеля рекомендуется использовать пластмассовые скобы, подобранные по диаметру проводника. Расстояние между фиксаторами не должно быть слишком большим, иначе проводник будет провисать под собственной тяжестью. Размещать скобы нужно по обе стороны провода, а также обязательно устанавливать фиксаторы около мест подключения к электрическим элементам. Если кабель проложен горизонтально, то скобы должны находиться одна от другой на расстоянии не более 40 см при креплении небронированного проводника и 75 см – для провода, имеющего бронированное покрытие. Если открытая электропроводка проложена вертикально, то максимальный интервал между фиксаторами не должен превышать 1 м.
- При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном – 40 см. Расстояние от электрического элемента до ближнего к нему фиксатора не должно превышать 10 см.
- Если провод необходимо согнуть, то минимальный радиус изгиба должен составлять 8 см.
- Если линия пересекает неэлектрический трубопровод, то минимальный интервал между ними должен быть равен 3 см.
Прокладывая кабель сквозь стену, для защиты его на этом отрезке рекомендуется использовать изоляционную трубу.
Основные причины, приводящие к поломке электропроводки
При грамотном подборе качественного кабеля и соблюдении технологии монтажа проводка служит довольно длительно, не причиняя никаких проблем владельцам.
Но по факту часто происходит нарушение работы электросетей, которое провоцируют следующие причины:
- Эксплуатация провода продолжительное время
В старых зданиях обычно ставили алюминиевые провода, которые имеют свойство быстро разрушатся, да и любые другие со временем стареют, пластиковая изоляция становится неэластичной, хрупкой, ломается. В трещинах начинаются токи утечки, которые при отсутствии УЗО не удастся сразу выявить, проводимость снижается, сопротивление растет, возможно даже возникновение замыкания и полная остановка электротока.
- Повреждение кабеля во время ремонта
Чтобы вбить гвоздь или просверлить отверстие в стене, необходимо знать трассу проложенных электросетей. Иначе можно попасть в провод, вызвав его обрыв, а порой и короткое замыкание. Иногда задевается лишь участок кабеля, что приводит к полному разрушению жилы через определенное время.
- Некачественная проводка или электромонтаж, выполненный с ошибками
Плохой кабель изнашивается быстрее. При колебаниях напряжения слабые провода будут перегреваться, поврежденные места при перегрузке сети могут воспламениться.
- Чрезмерная нагрузка на один кабель
Если на один тройник или удлинитель приходится несколько приборов с большой потребительской мощностью, это может вызвать перегрев, расплавление изоляции и обрыв электропроводки.
Независимо от причины, при поломке проводов следует незамедлительно найти место обрыва и срочно устранить неисправность.
Прокладка с помощью штроб
Описанные выше способы прокладки скрытой проводки касающиеся того случая, когда дом строится и только осуществляется организация всех инженерных систем.
Штробы в штукатурке под проводку
Однако есть много случаев, когда владельцы кирпичных домов хотят произвести замену старой проводки с помощью своих рук. В этом случае уже возникают дополнительные сложности.
Читайте также:
Они связаны с тем, что вся старая проводка спрятана под слоем штукатурки и собственно в этом слое придется прокладывать новую проводку. Для того чтобы ее установить, нужно делать каналы, в которых и будут размещаться электропровода.
Особенности выбуривания штроб зависят от толщины слоя штукатурки. Если этот слой толще проводки, которая будет прокладываться, или трубки, в которых будут размещаться кабели, то штроблят только штукатурку.
В этом случае можно сказать, что вам повезло, поскольку вам не придется прикладывать больших усилий. Однако, если толщина слоя штукатурки является недостаточной, то придется штробить кирпичную стену. А это уже гораздо сложнее.
Штробление кирпичных стен также осуществляться с определенными правилами. Так, канал не должен быть шире или глубже чем 25 миллиметров. Одна штроба не должна быть длиннее трех метров. На несущих кирпичных стенах нельзя делать горизонтальные каналы. Также нельзя штробить перекрытия (за исключением штукатурки на потолке).
Кроме этого каналы должны делаться таким образом, чтобы было минимальное число углов между местами размещения выключателя/розетки и распределительной коробки. Конечно, лучше делать только один угол перехода от горизонтальной штробы к вертикальной. Стыки стен в данном случае в расчет не берутся.
Универсальный детектор
В режиме поиска проводки любой ИСП, по сути, – это радиоприёмник, который способен находить фон, излучаемый проводами, находящимися под переменным током. Однако на «индустриальных частотах» – 50Гц излучение это мало.
Это вынуждает производителей аппаратуры делать устройства тонкочувствительными. Кроме того, для профессиональных электриков устройства всегда многофункциональны, а стоимость их достигает 36 тысяч. Разработчики позаботились также созданием приборов для быта.
Универсальный детектор WT55 Wintact
Можно приобрести и воспользоваться в домашних условиях любым универсальным детектором, если благодаря другим функциям такой прибор будет не раз востребованным в хозяйстве. Современные универсальные детекторы способны решать несколько задач, например, выполнять функции лазерного дальномера, лазерного уровня, использоваться для вычисления площади.
Отправляясь на поиск скрытой проводки, выньте из карманов мобильник, выключите вай-фай роутер.
Открытый электромонтаж
Чтобы , необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.
Кабель-каналы
На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.
Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, мы рассказывали в отдельной статье.
Видео инструкция по монтажу кабельного канала своими руками
Клипсы
Крепление проводов и кабелей клипсами используется только при , а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.
Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:
Правильное закрепление внутри дома
Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.
Как прикрепить гофру на улице
Изоляторы
Крепление проводов к стене на изоляторе чаще всего используется при и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:
Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, читайте в соответствующей статье.
Гвоздевые скобы
Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте.
Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.
https://youtube.com/watch?v=lJQjWdoZ-1g
Подготовка поверхности
Этап работы, на который многие смотрят свысока — и совершенно зря. Во многом, именно от него зависит конечный результат. Хотя всегда все неудачи можно свалить на некачественный раствор — так всегда проще
Однако характер подготовки поверхности в каждом отдельном случае может отличаться — принимать во внимание нужно материал, из которого она состоит
Кирпич
- удаление старого материала увлажнением и последующим методичным простукиванием молотком по шпателю;
- очищенная поверхность обрабатывается шлиф-машинкой или обычной щеткой с железной щетиной;
- углубление швов между кирпичами для лучшего впитывания штукатурки и оптимальной адгезии;
- полностью очистить поверхность мокрой губкой;
- нанести 2 слоя грунтовки с антисептическим эффектом, второй наносить не раньше, чем высохнет первый.
Бетон
- при помощи железной щетки очистить увлажненную поверхность от слоя старого материала либо покрыть его клейким составом и решительно счистить шпателем;
- выполнить на уже очищенной стене небольшие насечки, что существенно улучшит сцепление штукатурки с капитальным основанием;
- обработать грунтовкой глубокого проникновения — лучше всего, если это будет бетоноконтакт.
Дерево
- застелите пол защитной пленкой;
- обстучите всю стеновую поверхность молотком — некоторые фрагменты старой штукатурки будут сами падать на пол;
- оставшиеся части аккуратно поддевайте шпателем и удаляйте самостоятельно;
- удалите старую дранку — обрешетку для лучшего сцепления смеси с поверхностью;
- обработайте всю стену грунтовкой глубокого проникновения;
- по диагонали набейте на стену новую дранку — она будет выполнять функцию маячков во время устранения неровностей;
- обработайте всю стену вместе с дранкой антисептиком для древесины;
- к следующему этапу приступайте только тогда, когда стена полностью высохнет.
Выбор кабеля
К основным материалам, используемым для монтажа электропроводки, что логично, относится кабель. Пренебрегать правильным подбором кабелей для электропроводки нельзя, так как в лучшем случае это приведет только к удорожанию стоимости монтажа системы, а в худшем — к выходу проводки из строя, пробою, удару человека током или пожару.
На рынке присутствует огромное многообразие силовых кабелей — и это не считая кабелей для слаботочных систем — сигнализации, видеонаблюдения, систем связи. Чтобы не ошибиться с выбором, оговоримся сразу: для монтажа бытовой электропроводки можно применять только следующие виды силовых (!) кабелей:
- ВВГ;
- NYM;
- ПВС (ограниченно — только для освещения).
Применять в качестве силовых провода другого назначения, например, кабели связи, категорически запрещено.
Кабель ВВГ — это российский медный одножильный кабель (рекомендуется выбирать тот, на упаковке которого есть надпись «сделано по ГОСТу», а не по ТУ), специально предназначенный для внутренней прокладки в помещениях.
Он может использоваться для монтажа электропроводки в сетях с напряжением до 1000 В. Внутри кабеля — 2 или 3 медных жилы, каждая сечением от 1,5 до 10 мм (в зависимости от вида кабеля). Каждая жила имеет индивидуальную изоляцию, все три дополнительно защищены общей. Материал изоляции — винил.
Для систем с заземлением (обязательное требование) используется трехжильный кабель. Маркировка — ВВГ 3*1,5 (3 жилы сечением 1,5 мм) — для освещения, ВВГ 3*2,5 — монтаж проводки для бытовой техники, ВВГ 3*4 — монтаж линии для электроплиты, ВВГ 3*6 (или 3*10) — ввод электропроводки в дом. Жила в синей изоляции — это всегда (!) ноль, в желто-зеленой — земля, в коричневой, черной или белой — фаза.
Кабель NYM — это германский аналог ВВГ, отличающийся дополнительным слоем промежуточной изоляции для защиты от возгорания. Его достоинством является возможность монтажа без дополнительной изоляции в комнатах с высокой влажностью, а также удобство разделки (обусловлено конструктивной особенностью).
Недостатком является более высокая цена, чем ВВГ, а также низкая стойкость к солнечному свету, присущая ПВХ, из которого сделана его изоляция. Этот кабель рекомендуется для монтажа в кабель-каналах или штробах, но не в земле и не на открытом воздухе. Маркировка полностью аналогична ВВГ.
ПВС — строго говоря, не кабель, а провод. Он состоит из трех многожильных проводников, и намного гибче, чем ВВГ или NYM. Но токовая нагрузка, которую могут выдерживать гибкие многожильники, значительно ниже, чем одножильники.
ПВС сечением 1,5 мм можно применять только для монтажа потолочного освещения, при этом не обойтись без обжимки концов жил наконечниками. Для других элементов электропроводки его использовать нельзя.
Поиск мультиметром
Ещё один способ регистрации основан на особенностях полевых транзисторов, ток в которых изменяется, когда полупроводниковый прибор попадает в электрическое поле. Поэтому радиолюбители, чтобы найти проводку в стене, легко смастерят несложное детекторное устройство из него и мультиметра (подойдёт стрелочный старый тестер).
Транзистор требуется такой, у которого затвор имеет малую входную ёмкость и низкое напряжение открытия. Таковым затвором обладают импортные элементы 2SK241 или советские из серии КП103, КП303.
Когда транзистор находится далеко от проводки, сопротивление его составляет около нескольких сотен Ом. При приближении полевого транзистора к кабелю вокруг полупроводника образуется эл.магнитное поле, и сопротивление прибора резко повышается.
Повысить чувствительность домашнего детектора поможет припаянный к затвору проводок 0.4-0.5 мм диаметром, длину которого легко подобрать опытным путём. Достаточная длина – 5-10 см. Эту антенну можно свернуть, придав форму катушки.
Последовательность действий:
- мультиметр переключают на измерение сопротивления в диапазоне 200 кОм;
- щупы цепляют к выводам перехода сток-исток (полярность любая), оставляя затвор висящим в воздухе (в качестве антенны);
- ведут транзисторной антенной (затвором) вдоль стены;
- как только полупроводниковый элемент попадает в электромагнитное поле, изменяется его внутреннее сопротивление;
- мультиметр немедленно регистрирует изменение, а на участке расположения проводки изменение будет максимальным.
Щупы для удобства обматывают скотчем, тогда они не распадаются при использовании.
Имейте ввиду
Предоставленная выше инструкция подходит в том случае, если Вы хотите сделать штробу в монолитном либо кирпичном доме с соответствующими стенами. Однако на сегодняшний день внутри жилья могут быть возведены газобетонные, деревянные и гипсокартонные перегородки. О том, как самому проштробить один из нестандартных вариантов стен мы и поговорим далее.
При монтаже электропроводки в бане либо деревянном доме Вы столкнетесь со стенками из бревна либо профилированного бруса. Делать штробы в дереве нельзя правилами безопасности, да и это не целесообразно, т.к. придется не штробить бревно, а пилить в нем специальные углубления. Такое занятие будет очень сложным и займет много времени, поэтому в случае с деревянными стенками применяют монтаж открытой электропроводки.
Открытая электропроводка в деревянном гараже (с использованием кабель-каналов «под дерево»)
В стенах из гипсокартона штробить горизонтальную и вертикальную трассу также не получиться, т.к. лист гкл очень тонкий и хрупкий. Кабель попросту укладывается за гипсокартонную перегородку в гофре, между профилями. Единственное, что Вы можете сделать в гипсокартоне – коронкой проштробить отверстия под розетки и выключатели света, как показано на фото:
Если Вам нужно сделать штробу в кафельной полу (к примеру, в ванной комнате либо на кухне), здесь сложностей не должно возникнуть, удобнее всего будет использовать болгарку либо штроборез. Не следует штробить кафель перфоратором, т.к. Вы только повредите материал – плитка потрескается, после чего придется полностью менять напольное покрытие. Не забывайте, что при работе с камнем и кафелем нужно устанавливать алмазный диск, который предназначен для работы с таким материалом.
Ну и последний из популярных материалов – газобетон. Самостоятельно сделать штробу в газобетоне можно специальным ручным штроборезом, стоимость которого не превышает 1000 рублей (и то это модель от производителя). Пользоваться данным инструментом довольно просто, в чем можно убедиться, просмотрев видеоурок ниже.
Работа с газобетоном
Вот и все, что хотелось рассказать Вам о том, что это такое — штробление стен под проводку, и как проштробить трассу под кабель своими руками. Надеемся, что данная информация была для Вас интересной и полезной!
Стяжка
Слои бетонного пола создают в следующем порядке:
- Подстилающий слой. Пол по грунту начинается со снятия верхнего слоя почвы и создания слоя из песка и щебня или бетона. Пол поверх перекрытия в квартире делается без подстилающей основы.
Подготовка пола
- Гидроизоляция. Ее создают из пленки, мембраны, рубероида. Бетон можно обмазать битумной мастикой.
- Теплоизоляция. Для пола по грунту она обязательна. Для пола по перекрытиям утеплитель настилают лишь в неотапливаемых помещениях или в комнатах, расположенных над подвалами, арками. Теплоизолирующий слой создают из керамзита, пенопласта, минеральной ваты, пенополиуретана или другого утеплителя. Этот же материала служит звукоизоляцией, которая необходима для пола по перекрытиям.
- Затем настилают армирующую сетку. Если предусмотрен теплый пол, то к ней крепят трубы системы обогрева.
Следующий этап — заливка стяжки. Ее выполняют следующим образом:
- Для получения ровной поверхности выставляют маяки из металлического профиля или деревянных брусков. Если площадь большая, то понадобится опалубка, так как залить бетон за один раз не получится.
Маяки
- Бетон заливают слоем толщиной до 8 см лопатой. Выравнивают его правилом, двигая его вдоль направляющих.
Выравнивание
- Опалубку и маяки убирают после окончания заливки. Пустоты, оставшиеся после них, заполняют бетоном.
- Поверхность нового пола накрывают пленкой на несколько дней.
Выбор розеток и выключателей
При выборе розеток, выключателей, защитных аппаратов и других конструктивных элементов электропроводки следует обращать внимание в первую очередь не на их стоимость, а их качество. Необходимо проанализировать существующий ассортимент электротоваров и выбрать наиболее оптимальный вариант в соотношении цена-качество
Очень часто при выборе розеток, выключателей, монтажных коробок и других элементов электропроводки не учитывают условия, в которых они будут эксплуатироваться.
В данном случае речь идет о защите корпуса от негативного воздействия влаги и посторонних предметов. Например, будет грубой ошибкой приобретение обычных розеток для питания электроприборов ванной комнаты.
Проводка в доме, розетка для питания электроприборов ванной комнаты
Для помещений, характеризующихся повышенным уровнем влажности, необходимо приобретать розетки, монтажные коробки, светильники и другие элементы, которые имеют должную защиту от воздействия влаги.
Нередко бывает ситуация, когда выбранная розетка быстро выходит из строя. Розетка может быть самой надежной, дорогостоящей, но если в нее включить электроприбор, который имеют нагрузку больше допустимой для данной розетки, то она быстро выйдет из строя. То есть при выборе розеток часто допускается ошибка — не учитывается мощность бытового электроприбора, который планируется включать в данную розетку.
Также следует упомянуть о двойных розетках, то есть розетках, которые в одном корпусе объединяют две или более розеток. Большинство таких розеток имеют стандартный номинальный ток 16 А, при чем этот ток суммарный для двух пар штепсельных разъемов. Поэтому для включения двух электроприборов, суммарная мощность которых выше номинального тока двойной розетки, необходимо устанавливать две отдельные розетки.
Штробление стен под скрытую проводку
Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.
Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.
Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.
Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно достаточно глубины 20-25 мм.
Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.
Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.
Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.
Крепления для открытого монтажа
Если электрика в доме проводится уже после ремонта, то для этого применяется способ открытого электромонтажа. Он является более простым в исполнении, но из-за того, что провода остаются на виду, требует большей аккуратности при монтаже, а используемые здесь крепления, помимо основной функции, должны привносить некоторую эстетичность.
Кабель-каналы
Одним из самых удобных, красивых и в то же время недорогих способов открытого монтажа, является крепление при помощи кабель-каналов. Он представляет собой прямоугольную трубу со съёмной лицевой панелью, которая крепится к стене при помощи обычных саморезов, дюбель-шурупов или гвоздей.
После монтажа внутри помещается группа проводов и закрывается крышкой. Вы сможете легко подобрать нужную цветовую гамму и даже фактуру, благодаря чему это крепление незаметно впишется в интерьер вашей комнаты.
Существуют и более сложные варианты, один из которых показан на схеме выше. Чаще всего они представлены в виде электротехнических плинтусов. Для установки такой системы потребуется определённая квалификация.
Клипсы
Данный тип соединения предназначен для крепления кабелей, помещённых в дополнительный изолятор – полимерную гофру. Из-за грубого внешнего вида, чаще всего применяется в незаметных местах и технических помещениях, также прекрасно подходит и для монтажа на улице.
Чтобы установить клипсы, используйте саморезы или дюбель-шурупы, после чего просто защёлкивайте в них гофру. Полученное соединение будет весьма надёжным и практичным.
Изоляторы для ретро стиля
Сегодня, при создании интерьера в стиле «ретро», нередко используют способ открытого монтажа, который применялся на заре века электрификации, для чего современные производители выпускают специальные провода и крепёж. Очень красиво такая проводка смотрится в деревянных домах.
Фиксация кабеля осуществляется при помощи керамического изолятора, который обеспечивает безопасный зазор между проводником и деревянным основанием. Во время монтажа будьте осторожны и не перетяните саморез, дабы избежать повреждения изолятора.
Скобы
На приведённых фотографиях вы видите разновидности скоб для прямого монтажа провода на поверхность. Их монтаж прост и интуитивно понятен, но из-за опасности прямого контакта кабеля со стеной, используйте данный крепеж, только если провода имеют двойную или тройную изоляцию. Чаще всего их применяют для фиксации телевизионного кабеля.
Монтажная площадка
Если вам требуется закрепить провод в местах, где повреждение поверхности нежелательно (мебель, кафель), то используйте монтажные площадки. Они бывают различных форм и расцветок, но функция у них одна — достаточно просто приклеить такой крепёж в нужное место, и можно протягивать провод.
Электропроводка под штукатурку и ее монтаж
Для прокладки электрической проводки под штукатурку прорезаются в отделке специальные каналы – штробы. Эти каналы могут создаваться как на отштукатуренной поверхности, так и на голой бетонной стене, на которую впоследствии будет наноситься покрытие.
Примерная схема расположения проводкиКаналы должны соединять между собой гнезда
Штробы соединяют между собой «гнезда» под выключатели и розетки, которые создаются, пробуривая отверстия соответствующего диаметра.
Распределительные коробки рекомендовано заранее крепить к стене на гипсовый клей или раствор до проведения штукатурных работ. Она должна на 5-10 мм выпирать от штукатурного покрова.
Перед тем, как нарезать провода, изначально проводят замеры расстояний между распределительными коробками или питающей точкой и коробкой, к которому прибавляют 10-20 см.
Провода в соответствующем канале будет крепиться с помощью алебастрового раствора, который наносится точечно с интенсивностью в зависимости от длины прокладываемого проводника.
Раствор не должен выпирать с поверхности стены, поэтому его лишнюю часть рекомендовано аккуратно убирать.
Монтирование проводки согласно правилам и нормам
Рекомендуется укладывать провода в гофрированных трубах
Идеальный вариант укладки системы электроснабжения в квартире – монтаж кабеля перед выполнением отделочных работ. Чаще всего для этих целей профессиональные электрики применяют проводники марки ВВГ и ВВГНГ различного сечения (в зависимости от потребителей).
Если поверхность стен, на которые будут закреплены электрические линии, ровные, то надобность в прорезании штроб отпадает.
Проводка укладывается в специальных гофрированных трубах, которые крепятся к стене с помощью клипс. В таком случае толщина слоя штукатурки должна накрывать полностью все элементы электропроводки.
Работа с электропроводкой должна проходить строго по регламенту
Если же стена в помещении не ровная и есть значительные перепады, в результате чего штукатурка на поверхность будет накладываться разного слоя, то бурение штроб в таком варианте необходимо.
Любая даже скрытая проводка электропитания в здании должна быть проведена согласно нормам и правилам. Эти действия регламентированы в специальной литературе. К таким источникам относят «Правила устройства электроустановок» (ПУЭ) и «Правила безопасной эксплуатации электроустановок потребителей» (ПБЭЭП).
Многие из требований по прокладке электрического кабеля в жилом помещении были приведены выше. Визуальные особенности осуществления прокладки кабеля скрытым образом можно увидеть на приведенной ниже схеме.
Разметка проводки
Пример разметки
Разметка проводки производится на поверхности после точного определения с местами установки выключателей розеток и распределительных коробок.
Для удобства проведения работ многие электрики применяют лазерный уровень для отбития точек, после чего, наносят на стену линии, где будет проходить скрытая проводка при помощи цветной отбивочной нити.
Штробы и крепеж проводников
После проведения разметки при необходимости можно приступать к процессу создания штробы (если кривая стена или нанесен штукатурный слой). Для создания данных каналов существует специальный прибор – штроборез. Это достаточно дорогостоящее устройство, которое нет смысла приобретать для одноразового использования.
Вертикальные полосы делают при помощи болгарки
Для этих целей можно задействовать шлифовальную машину – «болгарку», при помощи которой проделываются 2 вертикальные или горизонтальные борозды, а промежуточный бетонный зазор между ними выбивается при помощи перфоратора. Ширина штробы зависит от количества прокладываемых в ней проводников, чем их количество больше, тем канал будет шире.
Проводка в каналах крепится при помощи специальных хомутов, установленных в точках при помощи дюбелей. Расстояние между хомутами не должно быть больше 30 см. Все каналы после укладки проводки заделываются шпаклевкой или алебастровой смесью. Подробнее о способах крепления кабелей смотрите в этом видео:
Подводя итог написанной статье, следует сказать, что прокладка скрытой электрической проводки – непростое дело, требующее изучения определенных правил монтажа и четкого соблюдения порядка выполнения работ.
Если придерживаться приведенных выше рекомендаций и выполнять все работы согласно нормам, каждый хозяин сможет самостоятельно развести линии электроснабжения, сэкономив при этом существенное количество денег.
Что представляет собой затирка
Мы нанесли основной слой намёта (грунт) и выровняли его широким шпателем или правилом. Но поверхность, даже в идеальном случае выполнения, остаётся шероховатой, зияет разного размера порами и выступающими крупноразмерными зёрнами песка.
Обычно идеального разравнивания не получается, а потому на плоскости при боковом освещении видны следы от инструмента, прилипшие комочки штукатурной смеси, волны бугров и впадин. Если оставить отделку в таком виде, то на стене будет собираться много пыли, не закрашенные поры поспособствуют впитыванию запахов, комочки будут оттопыривать бумагу обоев или оцарапывать кожу при проведении по стене рукой.
В результате получают почти гладкую поверхность, которую можно окрашивать без дополнительного шпаклевания. Заглаживание немного отличается от затирки по результату. Основное различие – в способе выполнения.
Затирка может не понадобится, если работа выполнялась в подсобном помещении, где достаточно соскоблить широким шпателем насохшие катышки (например, при оштукатуривание подвала). Она также не нужна при финишной облицовке керамической плиткой или иными накладными листовыми материалами.
По железобетонным перекрытиям
В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.
При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей.
Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.
Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.
Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.
Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.
В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.
Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.
Также недопустимо прокладывать кабели в швы между панелями перекрытия.
Особенности декоративной отделки
Декоративная штукатурка фундамента придаёт завершённость облику всего здания. В качестве отделки фундамента может быть применена облицовка цоколя плиткой, покраска или декоративное оштукатуривание.
Для создания различных эффектов обычно применяют составы:
- фактурные;
- структурные;
- камешковые (мозаичная штукатурка).
Нарядно выглядит цоколь, покрытый камешковой штукатуркой. Для цоколя лучше использовать составы с крупной фракцией наполнителя. Если хотят декорировать фундамент способом оттиска, используя фигурные валики, штампы или матрицу, выбирают фактурные смеси.
Популярны отделки, которые можно выполнить из структурных штукатурок:
- «короед» (готовые смеси так и называются);
- «барашек» (выполняется простыми приёмами);
- «шуба».
Шубу и барашек можно сделать из фактурной или структурной штукатурки. Фундаментальный, значительный вид придаёт частному дому отделка фундамента под камень. Любовь к камню – прочности, надёжности и долговечности, сохранилась у человечества ещё с палеолита.
Декоративную штукатурку цоколя под камень можно выполнить несколькими способами. Например, можно имитировать рваный камень используя структурную штукатурку, а можно применить матрицу. Но самый впечатляющий декоративный эффект достигается штукатуркой 3D.
Далее, как сделать имитацию каменной кладки 3D.
- Приготовленный раствор наносят на стену, особо не выравнивая. Можно наносить даже руками.
- Применяя нож, мастехин или самодельный резак уголком, выбирают канавки, которыми предстоит имитировать швы каменной кладки.
- Когда раствор немного схватится, края швов заглаживают щёткой, стараясь придать им натуральный вид. Щётку можно слегка смочить. Поверхность «камушков» можно слегка пригладить, чтобы выглядели как гладкие булыжники, а можно оставить неровной – «рваной».
- Чтобы окончательно сделать гладкими, их приглаживают смоченной губкой.
- После высыхания раствора перед покраской нужно покрыть «кладку» грунтовкой. Дают высохнуть сутки.
- Высохшую «кладку» раскрашивают краской при помощи губки под цвет натурального камня. Лучше использовать два-три цвета, близких к натуральным тонам. Для получения естественного цвета, в краску добавляют чуточку чёрного колера, который уменьшит яркость. Примените технику «сухой кисти» для нанесения локальных белёсых пятен на выступающих частях, что придаст «древности». Швы окрашиваются в тёмные тона.
Не делайте каменный рисунок похожим на рыбью чешую. В природе нет таких форм.
Монтаж проводки в жестких трубах
В последнее время многие люди открывают для себя установку внешней проводки с использованием жестких труб из пластика. В этом случае кабели помещаются внутрь трубопроводов, которые затем на специальных опорах фиксируют к стенам. Для облегчения такой установки разработано большое количество вспомогательных устройств (тройники, кабельные муфты, Т-образные разветвления).
Основным преимуществом такого монтажа является высокая степень защиты электрических проводников от воздействия воды, а также от повреждений механического характера.
В связи с этим такой способ монтажа чаще всего используется в погребах, гаражах и подвальных помещениях. Но это не значит, что наружная электропроводка не может быть проложена таким способом на дачном участке, в городской квартире или загородном доме, поскольку внешне изоляционные трубы выглядят вполне привлекательно.
Особенности монтажа открытой электропроводки в трубах IRL
При прокладке электрической линии в изоляционных трубах нужно помнить некоторые важные моменты:
- Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло от 80 см, при этом от электрического прибора или элемента до ближнего фиксатора должно быть не менее 10 см.
- Соединять кабели между собой можно только на клеммах электрических элементов или внутри специальных соединительных коробок.
Для такого вида монтажа предусмотрены специальные фиксирующие приспособления. Список их можно найти как в интернете, так и в специальной литературе.
Если по какой-либо причине купить специальные фиксаторы вы не можете, для установки изоляционных труб можно воспользоваться обычной строительной перфолентой. Для этого нужно отрезать от мотка кусок нужной длины и закрепить ее на поверхности. Концевые крепления нужно делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, при невозможности достать специальные фиксаторы, крепление с помощью перфоленты может оказаться вполне удачным решением.
Пример монтажа трубопровода для электропроводки на видео:
Необходимые инструменты для монтажа проводки в трубах
Такой метод установки не требует большого количества инструментов. Для работы вам понадобятся:
- Разметочный шнур.
- Перфоратор (для работы с бетонными стенами). К этому аппарату потребуется также сверло нужного диаметра.
- Отвес.
- Рулетка.
- Молоток.
- Строительный уровень.
- Ножовка по металлу.
Для соединения на сложных участках понадобится две муфты, а также гофра. Установка трубопроводов производится таким образом, чтобы внутри них не скапливалась влага
Поэтому нужно обратить особое внимание на качество резинового уплотнителя, который устанавливается в месте стыка трубы с электрическим элементом
Желательно пользоваться усиленными уплотнениями, соответствующими диаметру изоляционной трубы. При установке манжета должна небольшой частью проникать в электроустановочное изделие.
Достоинства и недостатки метода
К плюсам монтажа электрической проводки в изоляционных трубах относятся:
- Легкость установки.
- Дополнительная защита проводников от механических повреждений и воздействия влаги.
- Привлекательный внешний вид.
Минусы у этого способа следующие:
- Необходимо точно подбирать трубы по размеру.
- Требуется довольно много дополнительных принадлежностей.
В целом установка открытой проводки в трубах является вполне рабочим методом, который позволяет надежно защитить кабели от повреждения и придать линии элегантность.
Особенности проведения работ
Для того чтобы правильно наносить штукатурку необходимо учитывать все особенности основания. Мастер со стажем точно знает, какой консистенции должен быть раствор и как сильно нужно набрасывать, чтобы он не сползал.
А новичку придется сначала изучить теоретические основы, а потом приступать к практике. При чем первые попытки лучше делать на небольшом участке, который заметен менее всего.
Кирпичные стены
Сегодня в продаже есть разные виды данного строительного материала. Соответственно и свойствами отличаются у них. Но есть стандартный набор процедур, которые обязательно нужно выполнить:
- Полное очищение поверхности от всех посторонних элементов. Если кирпич оштукатуривается повторно, то обязательно старый слой удаляется до основания.
- Углубление швов – это поможет повысить адгезию раствора с основным материалом.
- Грунтование – один из важных моментов оштукатуривания любых поверхностей, а кирпича в частности. Выбирают состав, который соответствует материалу. Опытные мастера рекомендует наносить грунт в 2 слоя. Это позволит защитить стену от излишков влаги, развития плесени, а также укрепит связь между штукатуркой и кирпичом.
- Армирование – установка сетки (из стекловолокна или нержавейки). Этап обязателен если слой наноситься толщиной больше 1 см. Такая сетка удержит вес раствора, а также не даст отслоиться уже застывшему слою.
На этом нюансы оштукатуривания кирпичной кладки исчерпаны.
Бетонные стены
Основание, которое сделано из бетонных плит требует более тщательной подготовки. Бетон гладки и любой раствор плохо сцепливается с основой, а значит, сползает еще до застывания. Кроме того, такое основание быстро впитывает влагу, что может привести к преждевременному застыванию.
В дальнейшем это может спровоцировать появление большого количества трещин. Потому перед тем как приступить к оштукатуриванию бетонных стен, кроме очищения, проводят еще и следующие мероприятия:
Создание насечек на поверхности плиты. Раствор, заполняя такие впадины, а значит надежнее зафиксируется на основании. Использование специального грунтовочного раствора
Для стен из бетона это особенно важно. Неправильно подобранный состав может привести к преждевременному разрушению основания
К тому же такой раствор должен проникать максимально глубоко и обладать антибактериальными свойствами.
Стены из ячеистого бетона
Создается такой строительный материал в специальных формах, потому все поверхности блока имеют гладкую поверхность. Здесь возникает такая же проблема как в ситуации с бетонной плитой. Раствор плохо прилипает, а иногда даже сползает. Потому выполняют ряд подготовительных мероприятий:
- зашкуривание поверхности – создает шероховатость, на которой надежнее удерживается штукатурный раствор;
- очищение от пыли и загрязнений;
- грунтовка – используют только специальные составы для ячеистых строительных материалов;
- армирование. Выбирают сетку, устойчивую к действию щелочей;
- сбрызгивают стену водой прямо перед тем, как нанести первый слой штукатурки.
