Как установить замок на калитку из профнастила: инструкция и видео

Установить замок на калитку из профнастила – простой способ защитить участок от проникновения посторонних лиц. Сделать это можно самостоятельно: процесс не представляет особой сложности. Перед тем как приступать, следует изучить все типы замков, подходящих для ограждений из профилированного листа, и выбрать наиболее приемлемый вариант.

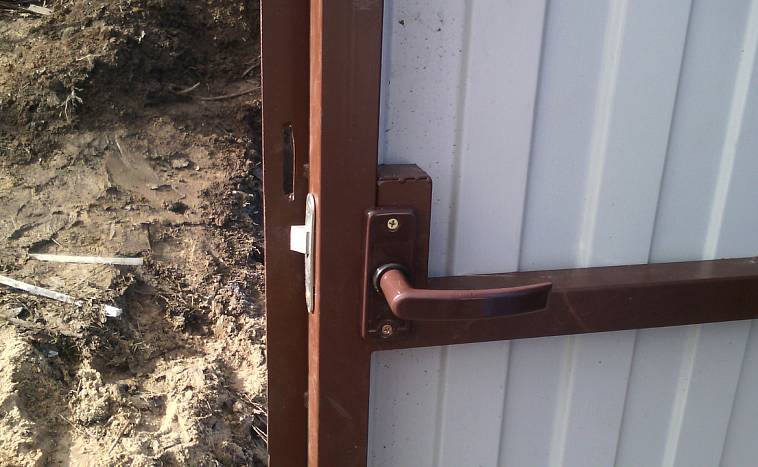

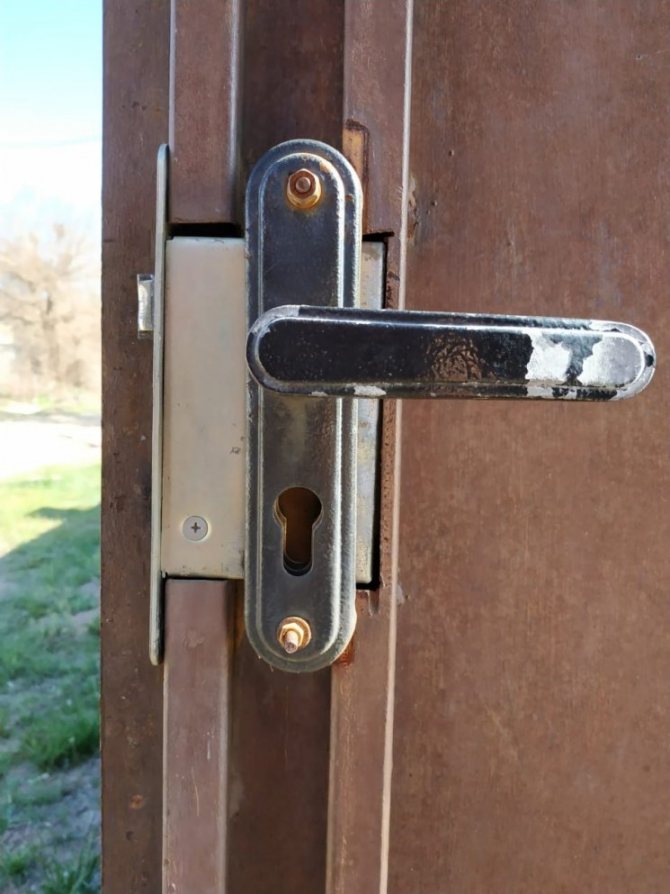

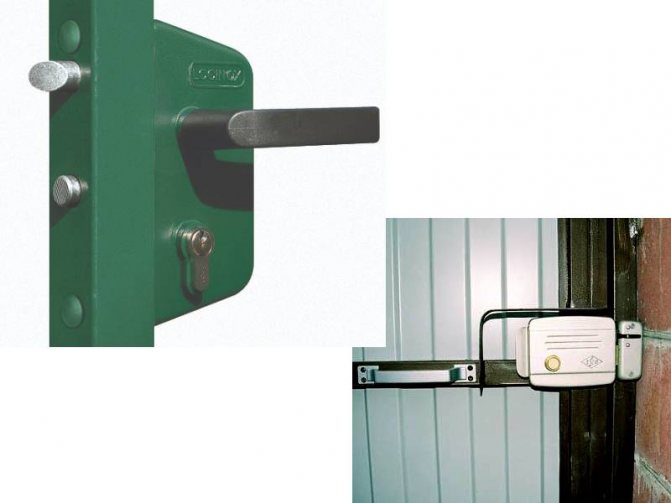

Замок с ручкой для калитки из профнастила

Классификация замков

Модели классифицируют по типу установки, механизма и работе запора и фиксатора.

Замки на ворота и калитки по типу установки

• Навесной. Простую конструкцию применяют в основном для ворот. Для некоторых сегодня кажется неудачным вариантом, так как он легко взламывается нарушителями.
• Накладной. Обеспечивает легкость монтажа и эксплуатации. Снаружи от двери открывается ключом, за ней на территории — с помощью ручки.
• Врезной. В отличие от двух первых типов, на его установку уходит больше времени. С обеих сторон открывается и закрывается на ключ; с внутренней стороны может иметь защелку.

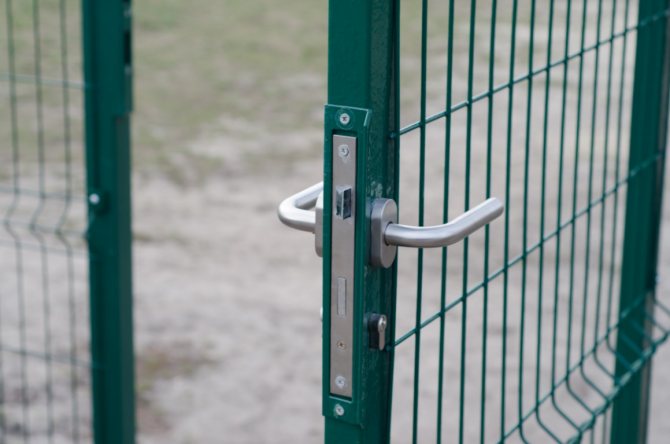

Виды устройств по назначению

• Запирающийся. Можно закрыть или открыть только с помощью ключа или рычажка.
• Запирающе-фиксирующийся. Модель предполагает дополнительную защелку, отодвигающуюся от нажатия на ручной механизм. Такой замок обычно используется именно для калиток.

Замки по типу механизма

• Сувальдный. Такие замки обеспечивают надежную защиту дома, но вполне подойдут и для металлопрофиля. Внутри конструкции находятся пластины (сувальды), которые открывают дверь при повороте ключа, имеющего бороздки, совпадающие с этими пластинками.
• Реечный. Считается не очень надежным механизмом. Приваренные к забору или калитке петли, по которым движется засов, не составляет большого труда взломать. Для повышения надежности делают два ригеля на большей основе, которые двигаются вместе.
• Цилиндровый. Внутренний цилиндр меняет положение при поворачивании вставленного в замок ключа.

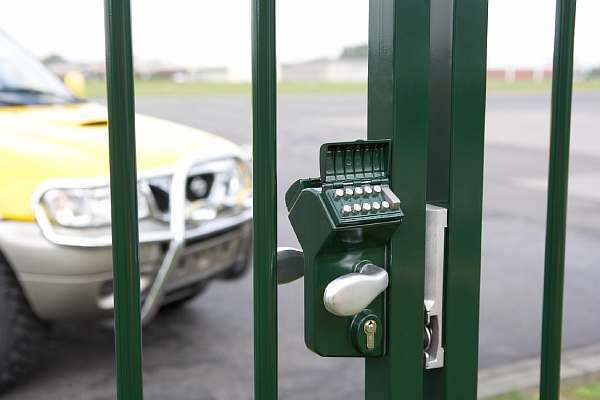

• Кодовый. Кодовое число, которое должен знать только владелец территории, вводится на специальной панели с помощью кнопок.
• Электронный. Довольно дорогая новинка, но зато удобная в использовании. Замок открывается при помощи ключа-таблетки или набранной кодировки.

Особенности монтажа

Во время установки дверей или ворот из профлиста поперечина каркаса чаще всего находится на высоте 950 мм. Если этот нижний порог отсутствует, то для замка нужно будет сваривать специальную пластину. Непосредственно конструкцию следует установить так, чтобы на поперечине был какой-либо из крепежей. Это поможет сделать калитку прочной.

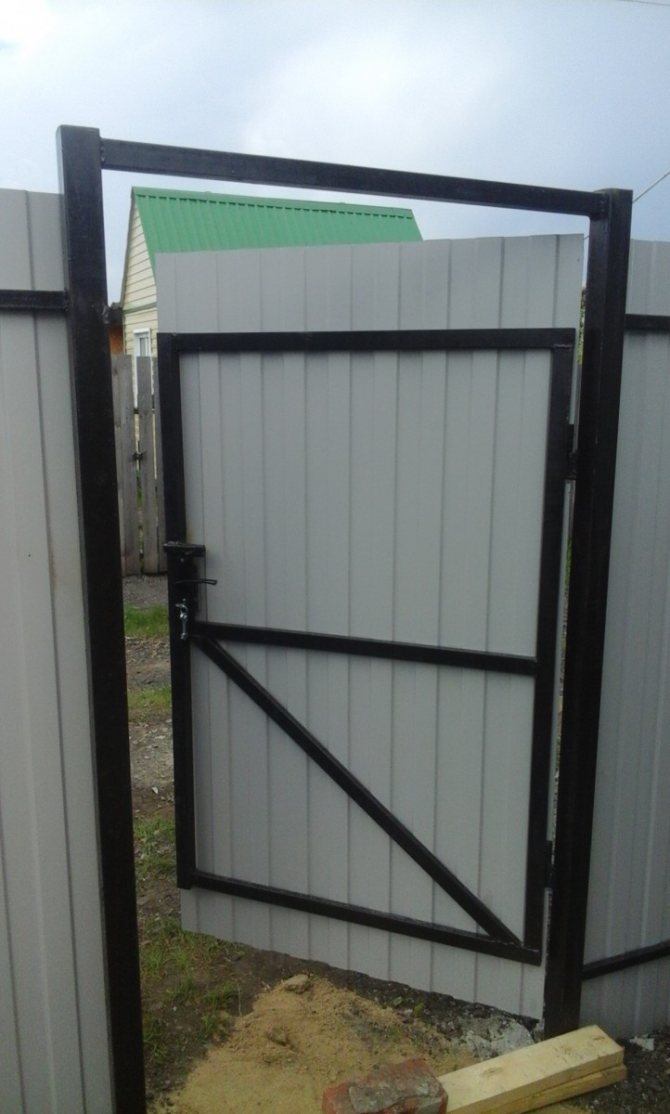

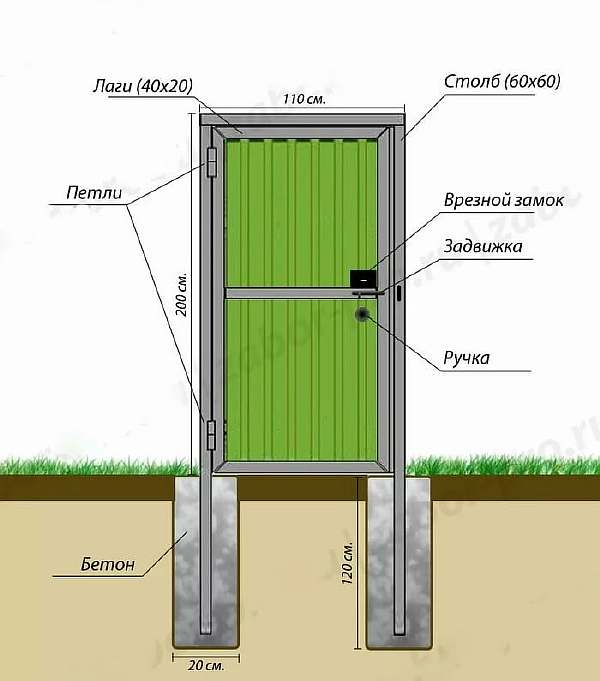

Схема установки калитки

На дальнейшем этапе выполнения работ нужно проделать отверстия под ручку для открывания двери. Когда отверстия будут сделаны, их следует обработать напильником. Замок крепится саморезами.

Отверстия под этот вид крепежа не просверливают. Сделав все работы с учетом инструкции, которая пошагово описывает все этапы работ, можно быстро поставить замок для двери не только из профлиста, но даже для сделанной из металлической ковки.

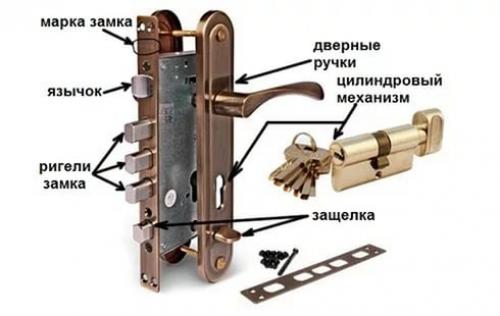

Врезной механизм в разрезе

Как установить замок на калитку

как врезать замок в калитку

Врезка замка в калитку из профнастила.Как правильно врезать замок

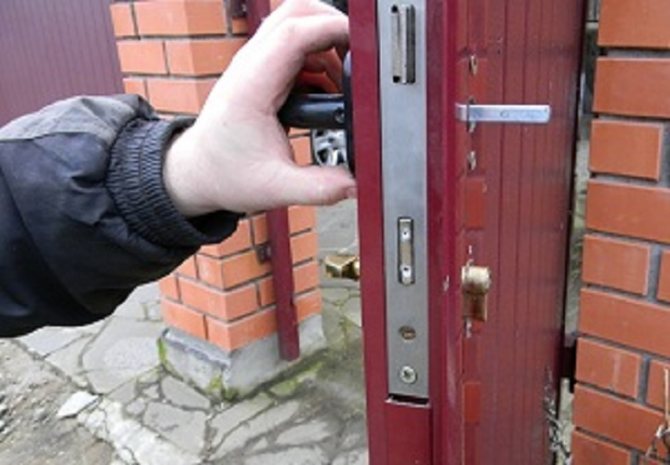

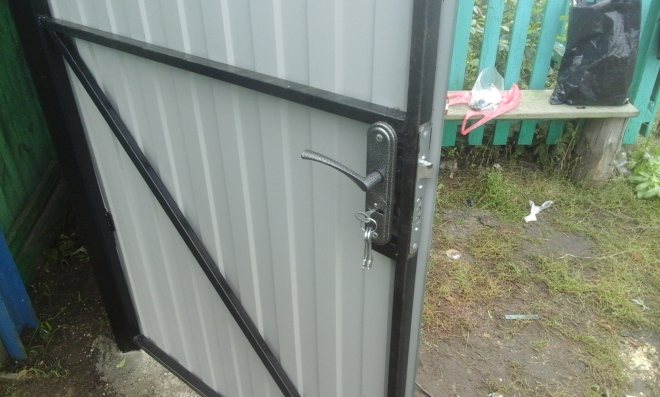

Монтаж замка врезного типа на калитку

Не на все калитки можно смонтировать врезные замки. Когда конструкция имеет дверную коробку, тогда только в этом случае предоставляется возможность закрепить такие механизмы. Сам установочный процесс выполняется путём вырезания отверстия, которое должно соответствовать установочным размерам замка. Профессионалы монтаж врезных запорных механизмов тоже выполняют поэтапно, что позволяет быстро и качественно провести работать.

Подготовительные работы

Во время подготовки выполняется разметка места, где будет сделано отверстие, позволяющее выполнить торцевое крепление замка. Именно в него вставляется запорный механизм. Это отверстие обычно имеет прямоугольную форму. Его вырезают в боковом вертикальном элементе каркаса из профильной трубы.

Видео описание

Посмотреть пример монтажа замка с созданием дополнительного металлического короба можно в следующем видеоролике:

Врезка замка своими руками.

Монтажные работы

Если нужно узнать, как установить замок на калитку из профнастила своими руками, требуется сначала познакомиться с действиями, которые профессионально выполняют опытные мастера. Однако лучшим вариантом является обращение к специалистам. Это не позволит совершить никаких ошибок.

Профессиональный монтаж врезного замка в калитку из профилированного листа выполняется в следующей последовательности:

Вырезают паз при помощи болгарки, чтобы вставить корпус замка вовнутрь калитки.

Для этого делают на торце необходимое количество надрезов в профильной трубе каркаса калитки в соответствии с разметочными линиями.

• Подгоняют размер выемки под габариты запорного механизма, чтобы устройство плотно вставлялось в созданный паз.
• Отмечают на профильной трубе крепёжные отверстия, которые затем просверливают.
• Намечают и вырезают в профлисте и при необходимости в защитном металлическом коробе отверстия под личинку, накладки и ручки.
• Закрепляют устройство в калитке вместе с личинкой, ручками и декоративными накладками. Операцию выполняют в соответствии с инструкцией, входящей в комплект устанавливаемой модели замка.

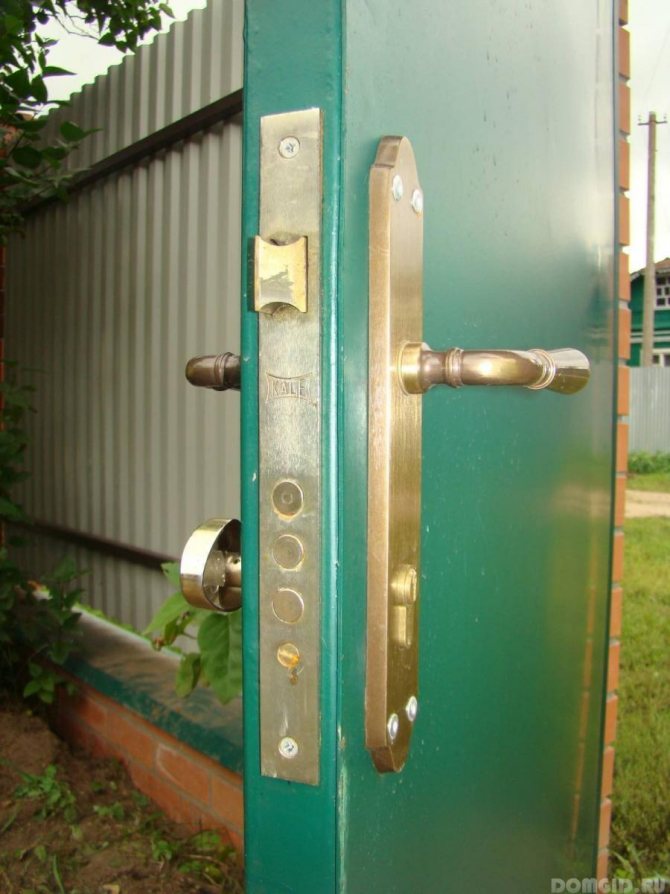

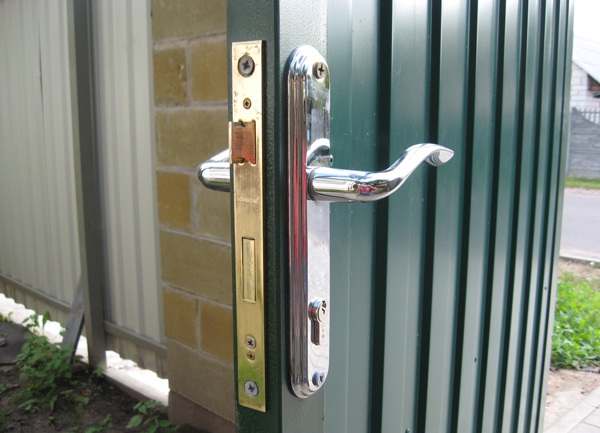

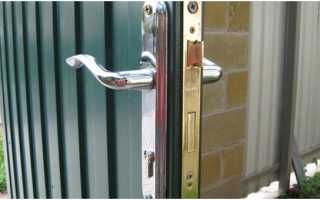

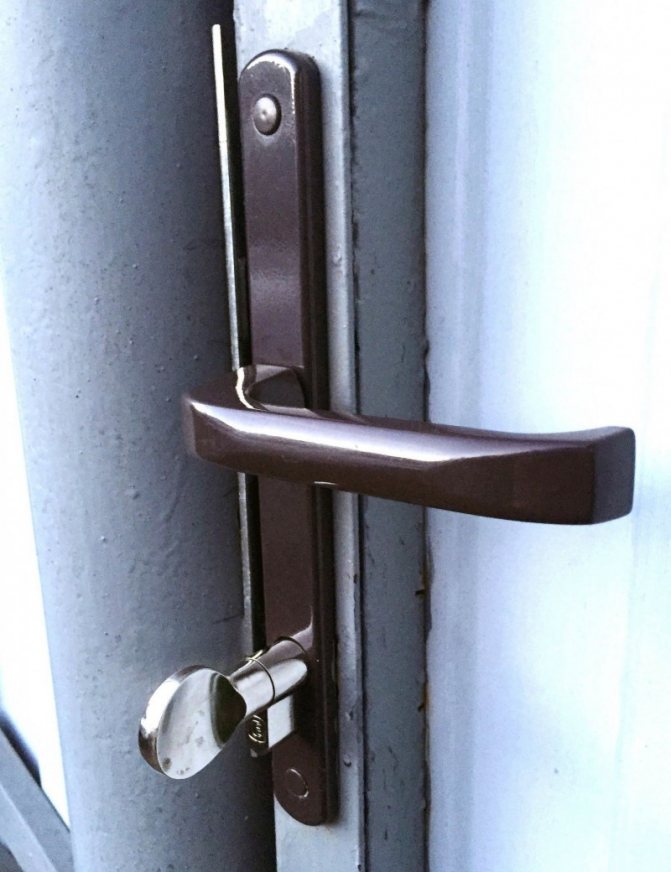

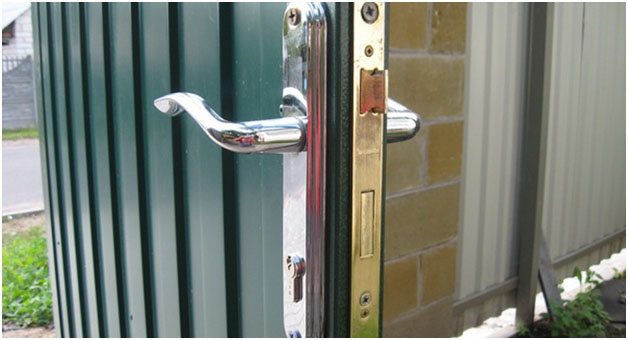

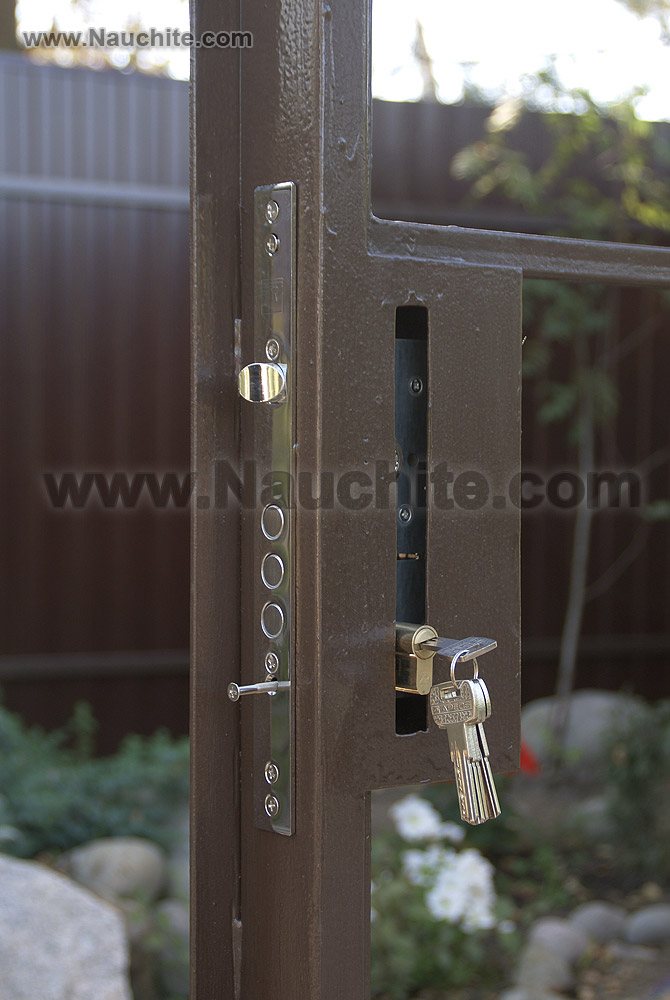

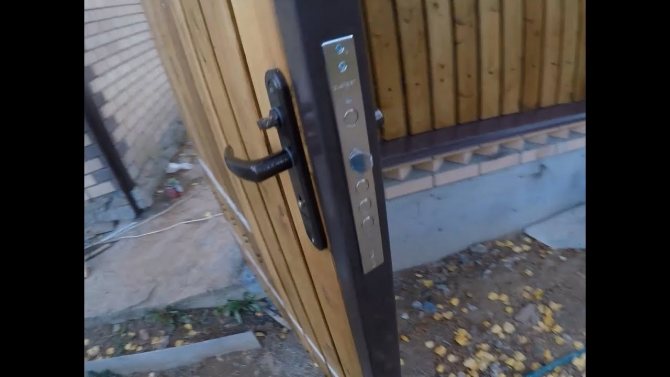

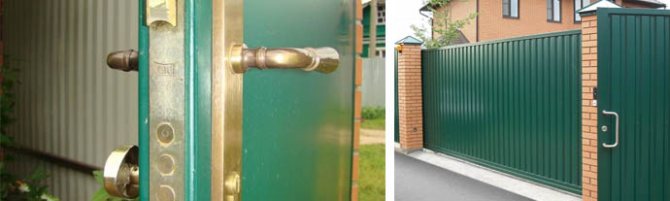

Установленный врезной замокИсточник krovlya777.ru

Делают отверстие в столбе ограждения.

Для определения его границ используют солидол или мел, который наносят на язычок запорного устройства. Затем нажимают ручку, закрывают калитку и отпускают рукоять. Последнее действие повторяют несколько раз. В результате на столбе остаётся отметка, в границах которой вырезают отверстие под язычок замка.

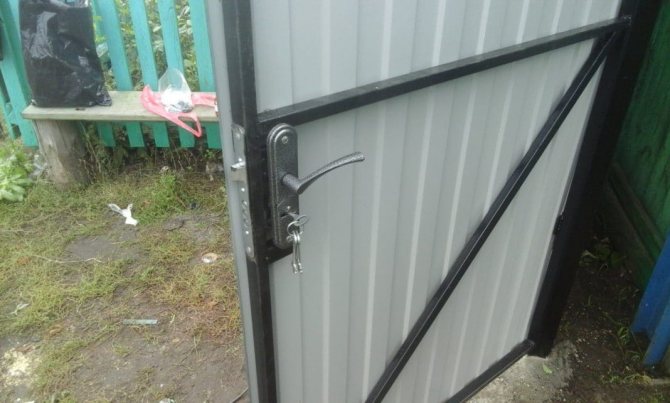

Установка замка на калитку

Как выбрать электрозамок для калитки. Обзор замков.

Как врезать замок в калитку

Установка

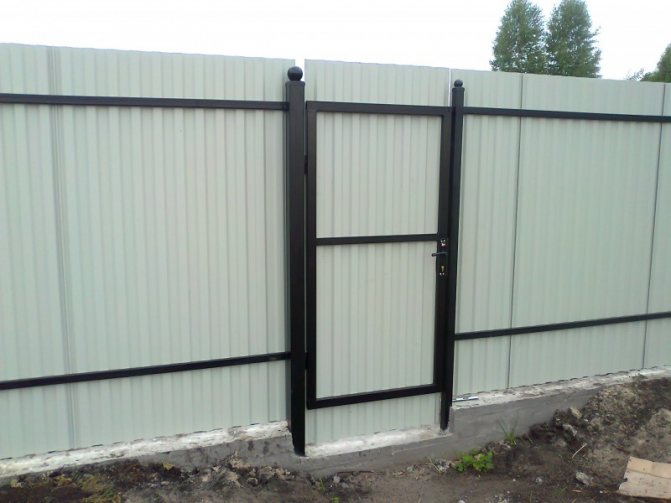

Итак, дано: калитка для забора из профнастила сварена, вывешена на навесах и обшита профилированным листом. Сварка в нашем распоряжении; немного трехмиллиметрового стального листа тоже найдется. Кроме того, стоит достать из закромов дрель, болгарку с режущим кругом по металлу, угольник и чертилку (на ее роль сойдет любой острозаточенный предмет из инструментальной стали).

Чертилка по металлу фабричного производства.

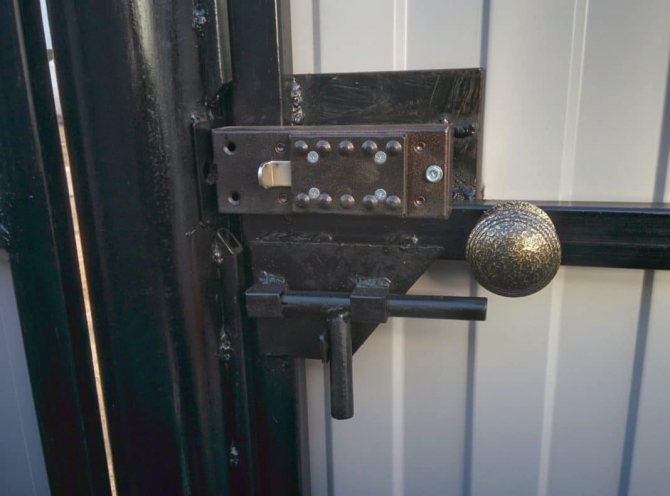

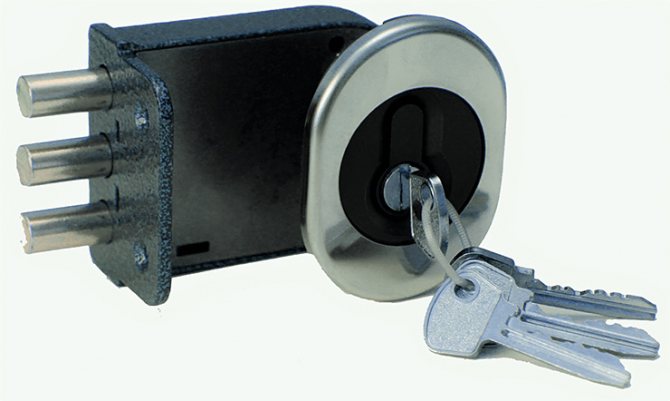

Накладной

Как поставить накладной замок? Инструкция очень проста, если на высоте замка (обычно 90 сантиметров от грунта) вварена поперечина.

1. Приложите замок с внутренней стороны таким образом, чтобы одно из крепежных отверстий пришлось на горизонтальную профилированную трубу, а сердечник и ручка оказались ниже или выше нее. Разметьте будущие отверстия в каркасе и выемку под ригель. Если столб рядом с калиткой недостаточно широк или изготовлен из круглой трубы, придется наварить пластину или уголок под ответную часть замка.
2. Просверлите отверстия — в каркасе под крепеж, в профлисте под ключ и, при необходимости, под ручку. Отверстие в профлисте высверливается по контуру и выравнивается шарошкой. Таким же образом делается паз под ригель в столбе.
3. Осталось только закрепить замок и установить сердечник, ручки и накладки.

Еще один способ — просверлить отверстия меньшего диаметра и нарезать под винты резьбы метчиком.

Если поперечина расположена на неподходящей высоте, установка накладного замка в калитку из профнастила потребует наваривания дополнительной пластины под него.

Врезной

Как врезать замок в калитку из профнастила?

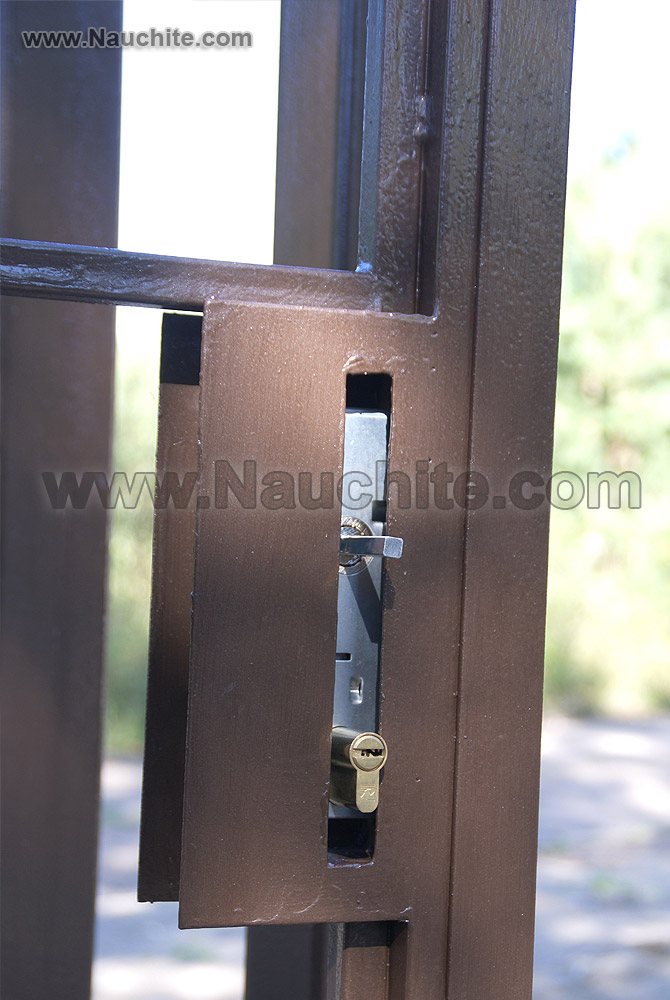

В случае, если каркас калитки выполнен из тонкой трубы (к примеру, 20х40), единственный выход — сварить под замок короб из стальн,,,,,ого листа. Его габариты должны оставлять прежде всего минимальные боковые зазоры между стенками и корпусом замка. Материал — трехмиллиметровая сталь.

Со стороны торца калитки выбирается паз под ригель и сверлятся отверстия для винтов крепления. Желательно, чтобы они оказались за пределам нашего короба, иначе мы опять таки столкнемся с невозможностью навернуть гайку на резьбу винта. В коробе с обеих сторон выбираются пазы под ключ (или под сердечник целиком).

Ответная часть крепится на столб; как вариант — непосредственно в нем выбирается паз под ригель.

Разумеется, возможна и такая установка замка в калитку из профнастила. Однако аккуратной ее не назовешь; к тому же механизм будет открыт дождю и снегу.

Наконец, стоит упомянуть самый, так сказать, цивилизованный сценарий.

В продаже уже давно можно встретить специальные врезные замки для калиток из профнастила. Они отличаются минимальной шириной и предназначены для установки в профилированную трубу размером от 40х40 миллиметров.

Этот узкопрофильный замок предназначен для профтрубы размером 40х50 мм.

Врезка замка проста и не требует использования сварки.

• После разметки в торце калитки выбирается паз под корпус. Болгаркой делаются два вертикальных реза и еще один — по диагонали будущего прямоугольника; затем получившиеся треугольники выгибаются наружу и отрезаются. Края выравниваются напильником.
• В боковых поверхностях дрелью сверлятся отверстия под винты и сердечник.
• Для разметки ответной части замка можно использовать небольшую хитрость. Намажьте ригель зубной пастой, шпаклевкой или любой другой окрашенной густой субстанцией. Затем при закрытой калитке поверните ключ — и на столбе останется четкий отпечаток места, где должен быть паз.

Монтаж ворот и калитки для заборов «Модуль» от "Сота"

После того, как все отверстия выбраны, остается только закрепить замок винтами — и работа закончена. А вот как установить забор из профлиста? Об этом читайте в других статьях на нашем сайте.

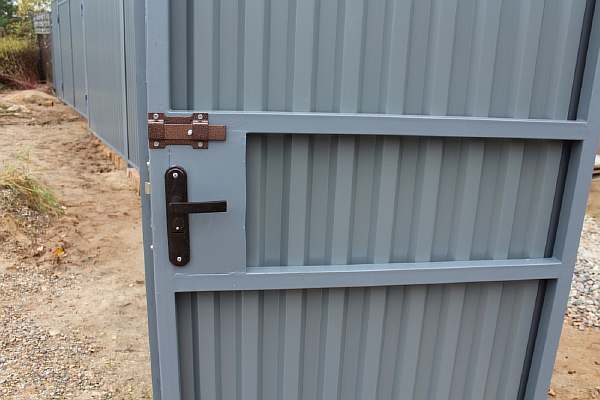

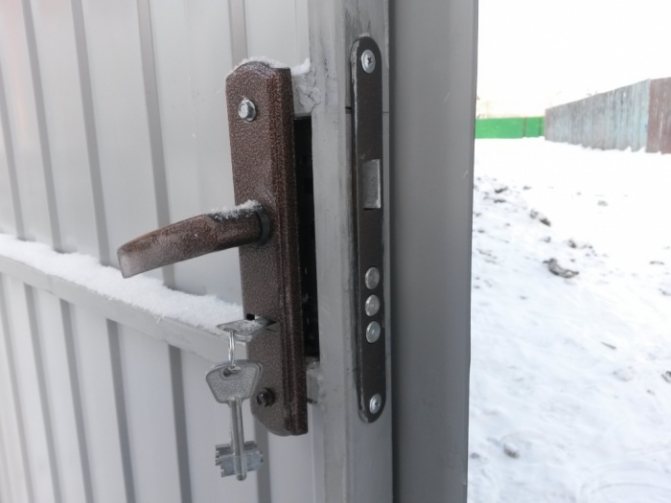

Результат нашего труда.

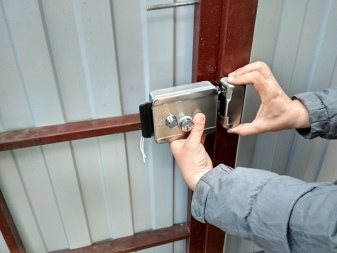

Установка электромеханического замка EL402

как врезать замок в калитку

Коротко о главном

Калитку из профнастила запирают с помощью накладных, врезных и навесных замков. Первые два вида устройств пользуются большей популярностью. При этом производители выпускают замки в виде цилиндровых и сувальдный запорных механизмов, а также смартлоков, сканирующих сетчатку или отпечаток пальца.

Отличаются накладные и врезные замки способом установки. Монтаж первых выполняется на внутренней поверхности калитки. Их крепление осуществляется с помощью болтов. Врезные механизмы монтируются внутри каркаса калитки. Для этого заранее подготавливаются отверстия для крепления и установки как самого устройства, так и для ручек, декоративных накладок и личинки.

Установка своими руками

Проще всего устанавливается навесной замок
Пошаговая инструкция по оборудованию калитки или ворот запорами сводится к выполнению трех основных этапов:

1. Проектирование, выполнение разметки.
2. Изготовление отверстий для язычка и крепежей.
3. Установка изделия, монтаж планок, ручек, защелок.

Для работы потребуется дрель, болгарка, рулетка, отвертки и гаечные ключи. Следует пользоваться перчатками и защитными очками.

Последовательность монтажа навесного замка:

1. Наметка проушин на опоры. Лучше брать угловые петли из титана, так как они очень прочные и не ржавеют. Нужно проверить, чтобы детали не мешали створкам свободно смыкаться и расходиться.
2. Точечная прихватка изделий сваркой. Выполнение корректировки их положения. Выполнение окончательного шва.
3. Очистка металла от окалины, обработка грунтовкой и качественной краской под цвет опор.
4. Прикрепление к внутренней части каркаса засова, чтобы закрываться изнутри. Он должен быть не менее мощным и крепким, чем наружное устройство.

Монтаж врезного устройства:

1. Снятие внутреннего полотна створки. Изучение стойки. При необходимости она усиливается дополнительной полосой или сверху приваривается короб.
2. Перенос контура корпуса на стойки в соответствии с прилагающейся инструкцией.
3. Высверливание отверстий под болты, ключ в стойке и внешнем полотне. Изготовление проема под корпус. Лучше сначала сделать отверстия, а затем соединить их болгаркой.
4. Обработка краев отверстия, проемов средством против коррозии.
5. Врезка замка. Сначала он вставляется в проем, затем закрепляется болтами. Излишки срезаются.
6. Изготовление ответного проема на соседней стойке. Наметить его проще с помощью зубной пасты, нанесенной на язычок запора.
7. Сборка устройства, возвращение на свое место полотна, присоединение планок и ручек.

Монтаж накладного замка:

1. Примерка изделия к раме, нанесение точек для сверления.
2. Изготовление отверстий, обработка металла против коррозии.
3. Прикручивание корпуса к раме, присоединение фурнитуры.

В заключение к опоре приваривается ответная планка. Если металл тонкий, его лучше прикрутить болтами.

Разновидности замков для калиток и правила их монтажа

После установки калитки предстоит подумать о надежной защите. Существует несколько основных видов замков. Надо охарактеризовать каждый тип устройства по отдельности, это позволит выбрать наиболее подходящий вариант

Приобретая его, нужно обратить внимание на материал и особенности дома. Немалую роль при выборе и установке этого изделия играют личные предпочтения хозяев

Врезные

Данный механизм сходен с накладным изделием. Чтобы установить врезной замок на калитку из профнастила, нужна лицевая планка. Ее качество влияет на прочность изделия. Планка должна прочно держаться, иначе такое приспособление можно будет легко взломать. Для длительной эксплуатации устройства нужно обеспечить гидроизоляцию. Дверь обшивается вышеназванным материалом с 2 сторон. Тогда вода не будет попадать на изделие.

Накладные

Такой вид является самым популярным. В процессе монтажа надо закрепить механизм изнутри калитки. При выборе подобных устройств следует предпочесть открывающиеся ключом с внутренней стороны.

Желательно предусмотреть запорные устройства. Они отвечают за открывание замка, при котором засов выдвигается из корпуса, а при запирании — задвигается обратно.

От числа стержней внутри цилиндра зависит прочность механизма. Эти конструкции отличаются долговечностью, они широко используются для калиток. Накладные устройства бывают 2 типов: цилиндрические и сувальдные. Установка каждого обладает своими особенностями.

У 1 типа кодовая система. Она устойчива к взломам. Наличие бронечашки минимизирует возможность поломки. Второй не уступает первому по защите от взлома. Основой сувальдного устройства являются пластины. Благодаря их фигурной форме механизмы обладают такими достоинствами:

• высокая степень защиты от открывания;
• наличие накладок из брони;
• небольшие габариты.

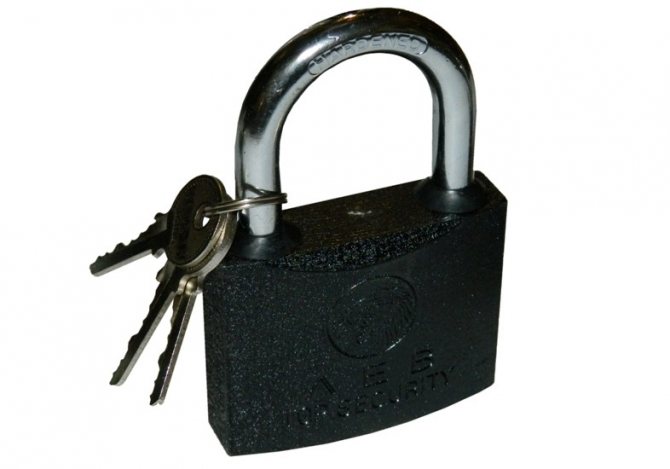

Навесные

Такой замок для калитки наиболее прост, для его монтажа надо приварить к двери петли. Главными преимуществами устройств считаются доступная цена, легкость установки и хороший уровень защиты.

Однако у навесных конструкций есть и минусы. Они фиксируются с 1 стороны калитки. При установке на наружную сторону сломать механизм легко. Из-за такого недостатка он менее распространен.

Реечные

Такой механизм запирания был популярным 20 лет назад. Теперь эти изделия редко устанавливают для калиток. В их комплекте имеется засов. Рейка двигается по конструкции. Она состоит из фиксирующих петель, их надо приваривать на дверь.

Использование замка допустимо только изнутри. Изделие не является надежным. Чтобы открыть конструкцию, достаточно продеть лом в отверстие между дверью и запорным устройством. Для запирания применяются ключи. Они слишком большие для постоянного ношения с собой. При открывании устройства придется приложить некоторые усилия.

Кодовые

Данные замки для калитки удобные и надежные. Кодовое устройство работает без ключа. Чтобы войти в калитку, следует набрать необходимую комбинацию. Для открывания механизма изнутри надо нажать на кнопку. Основным изъяном является износ деталей, в результате кнопки перестают работать. Это механические устройства.

Другой вид кодовых конструкций — электромеханические. Они имеют сложную конструкцию. На электронной панели вводят код. Специальное устройство приводит в действие запорный механизм. Комбинацию символов легко изменить, и замена ключей при этом не требуется.

Кодовые конструкции признаны самыми надежными, но их цена высокая. Самостоятельный монтаж является сложным, поэтому привлекают специалистов. Электромеханические устройства нуждаются в постоянном питании от аккумуляторов. Они периодически выходят из строя.

Радиоволновые

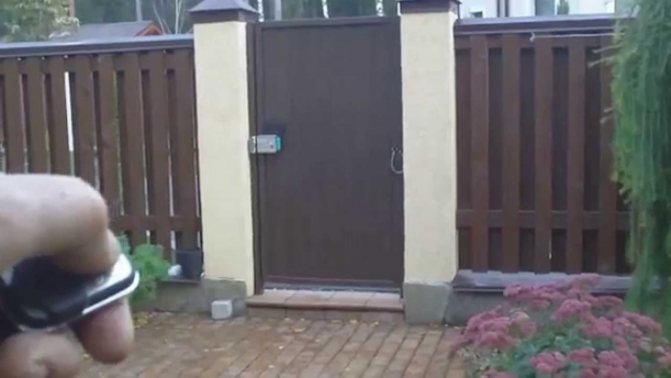

Принцип работы радиоволновых замков сходен с автомобильной сигнализацией. Цена таких изделий высокая, их ставят на бронированные двери. Для калитки из профнастила использовать их нецелесообразно.

Основные достоинства конструкции заключаются в высокой устойчивости к попыткам взлома. Чтобы открыть устройство, необходимо иметь практические умения в радиотехнике. Установка замка на калитку сопряжена с трудностями.

Монтаж любого из рассмотренных механизмов имеет некоторые особенности. Но для всех существует несколько общих правил:

1. Перед установкой необходимо ознакомиться с инструкцией. Она идет в комплекте с устройством.
2. Нужно сделать разметку для места монтажа изделия.
3. Затем вырезают болгаркой места для изделия, ключа и личинки.
4. Потом идет установка всех деталей.
5. Осуществляется проверка исправности механизма.

Представленный алгоритм больше присущ врезному типу. В случае установки электромеханической или радиоволновой конструкции стоит обратиться к профессионалам.

Разновидности устанавливаемых замков

Производятся замки в разном исполнении. Для предотвращения попадания на частную территорию незваных гостей нужно не только выбрать подходящее запирающее устройство, но и правильно его установить. С такой задачей отлично справляются мастера специализированных компаний, так как знают все особенности монтируемых замков, классификация которых выполняется по способу монтажа и типу запорного механизма.

Варианты монтажа

Каждый вид замка имеет одновременно достоинства и слабые стороны. Плюсы и минусы всегда учитывают во время выбора требуемой модели. На металлических калитках используют следующие типы запирающих изделий:

• накладные;
• врезные;
• навесные.

Модели в накладном исполнении позволяют сократить время монтажных работ. Они устанавливаются на болты, которые закручиваются гайками. При этом профилированный лист практически не получает повреждений. Поэтому минимизируется отрицательное воздействие влаги на материал.

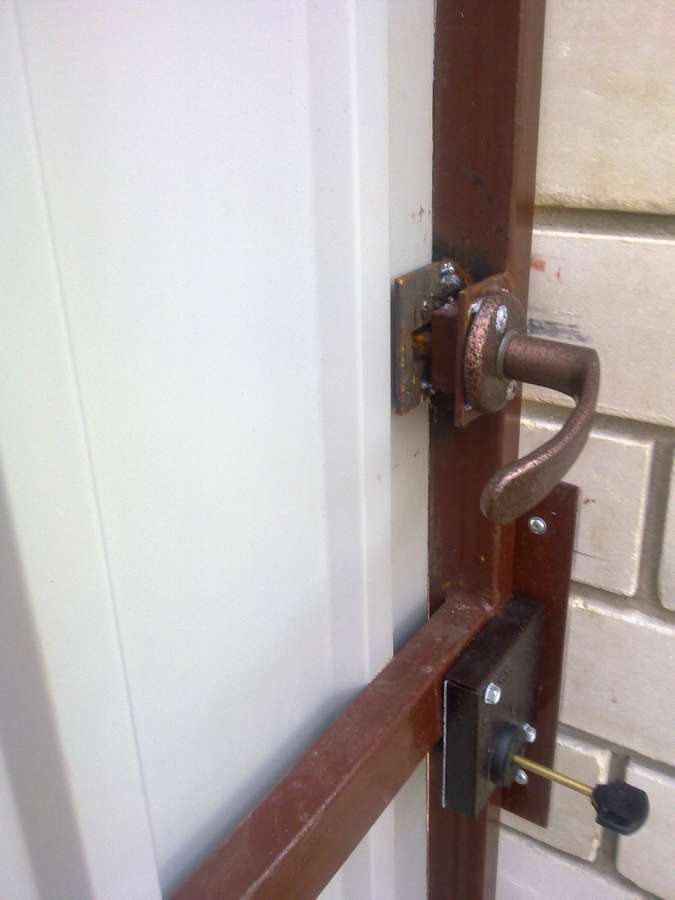

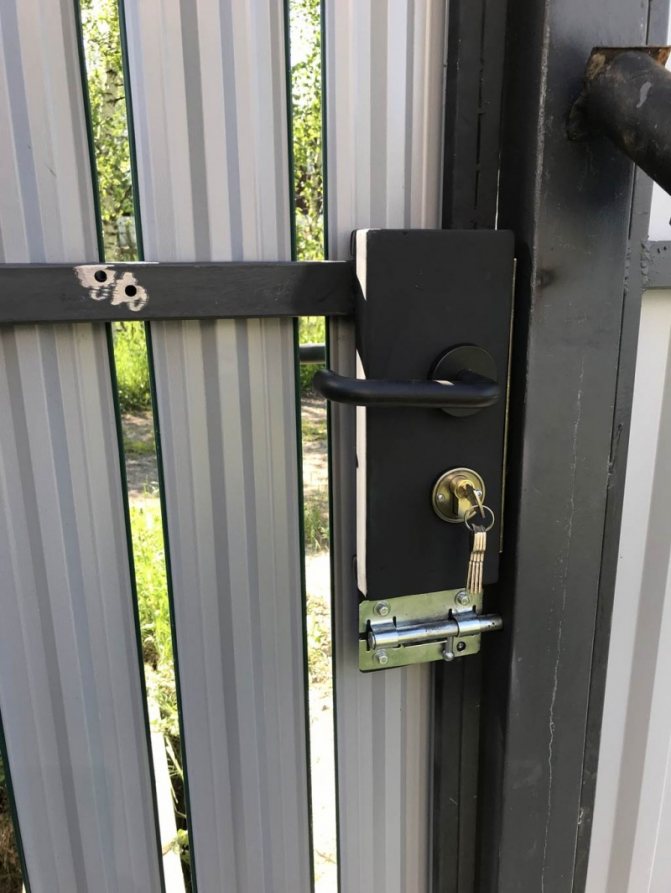

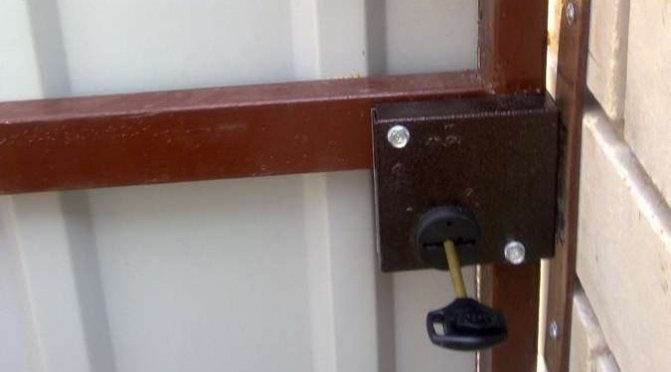

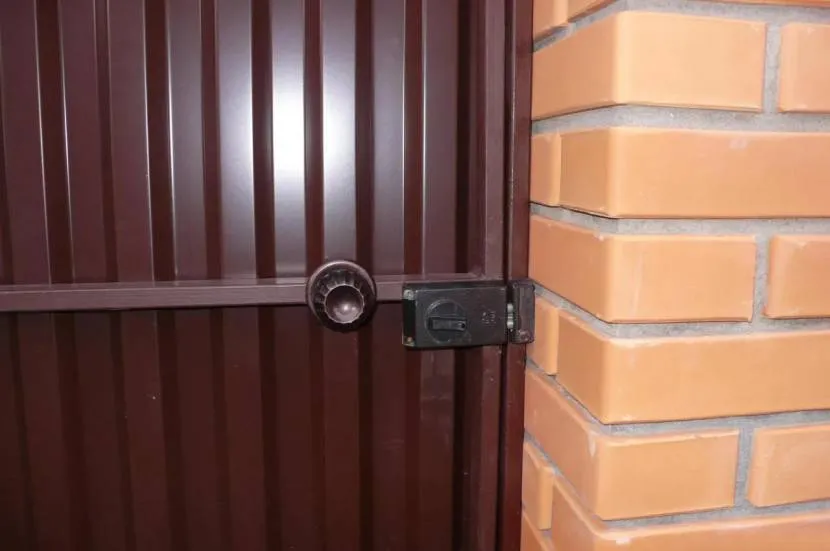

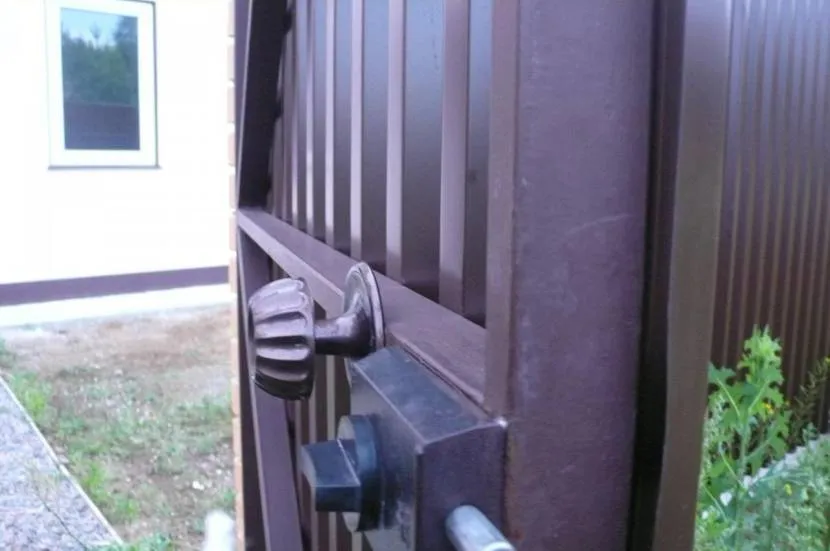

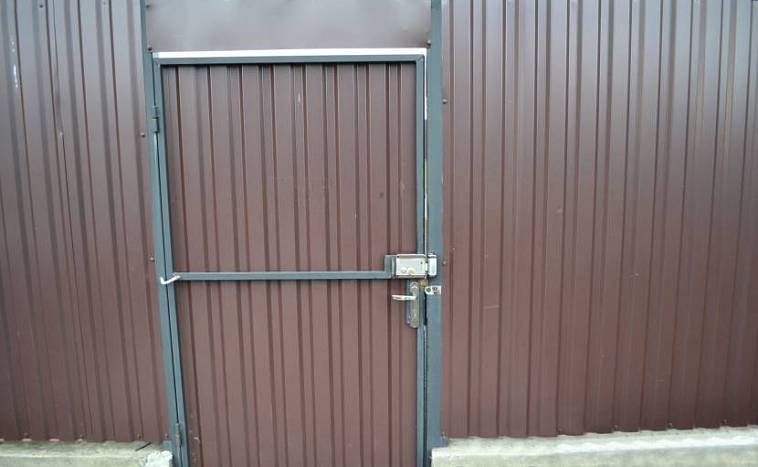

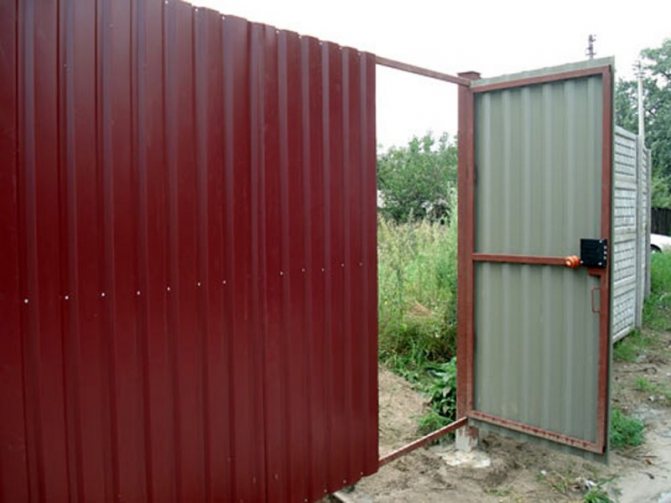

Замок накладного типа на калитке из профлиста Источник krovlya777.ru

На заметку! Часто с наружной стороны калитка опирается ключом, а изнутри – щеколдой.

Монтаж врезной модели осуществляется вовнутрь полотна. Механизмы такого типа в основном устанавливают, если у калиток пустотелая конструкция. Внутренняя установка замкового устройства позволяет надёжнее защитить запорный механизм.

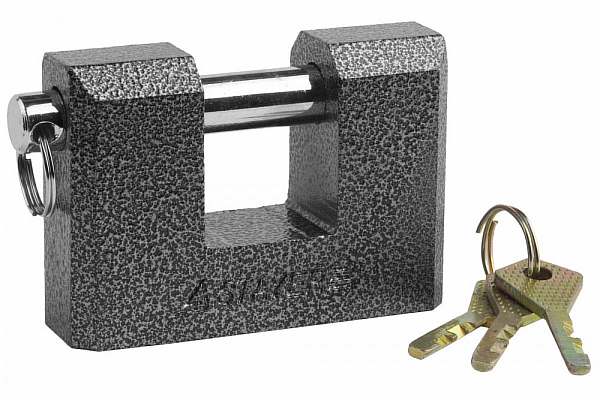

Несмотря на громоздкость замков навесного типа, именно их чаще всего монтируют на калитки. Большое количество таких устройств изготавливают из коррозионностойких материалов. Поэтому во время монтажа не придётся дополнительно обрабатывать поверхности защитными веществами.

Производители выпускают навесные модели в разном исполнении:

• кодовые устройства, калитки с которыми откроются после ввода определённой комбинации чисел;
• классические изделия, открывающиеся за счёт поворота ключа, так как они изготавливаются на основе секретного механизма.

Совет! Рекомендуется над всеми моделями навесных замков монтировать козырьки небольшого размера, чтобы предотвратить негативное воздействие влаги.

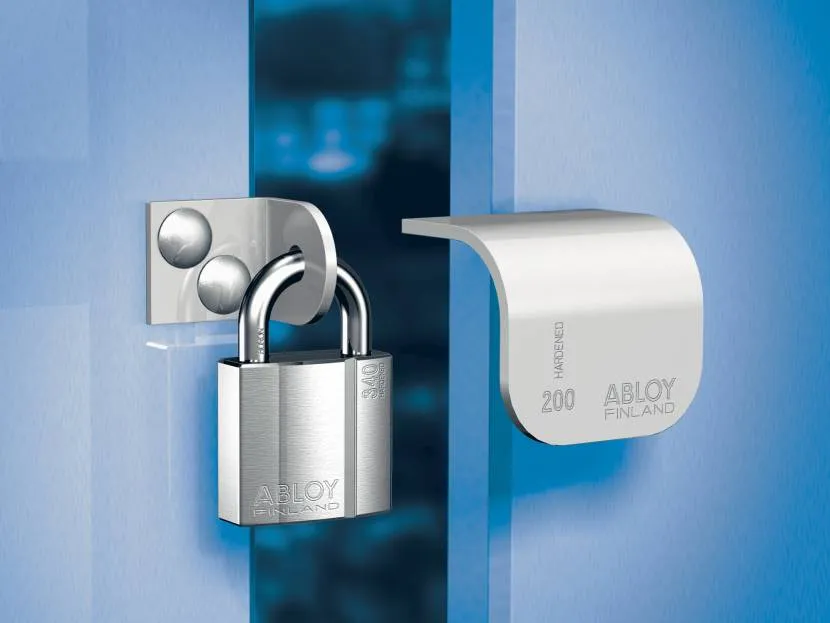

Замок навесного типа с козырьком Источник m-i.be

Варианты запорных механизмов

Перед тем как установить замок на калитку из профильной трубы, необходимо разобраться с существующими типами запорных механизмов. Производители выпускают:

1. Смартлоки.
2. Цилиндровые устройства.
3. Сувальдные механизмы.

Смартлоки – это так называемые умные замковые системы, производящиеся на основе инновационных технологий. Такие устройства могут сканировать сетчатку и считывать отпечаток пальца. Они также открывают калитки после прикладывания магнитной карты и ввода определённой комбинации чисел.

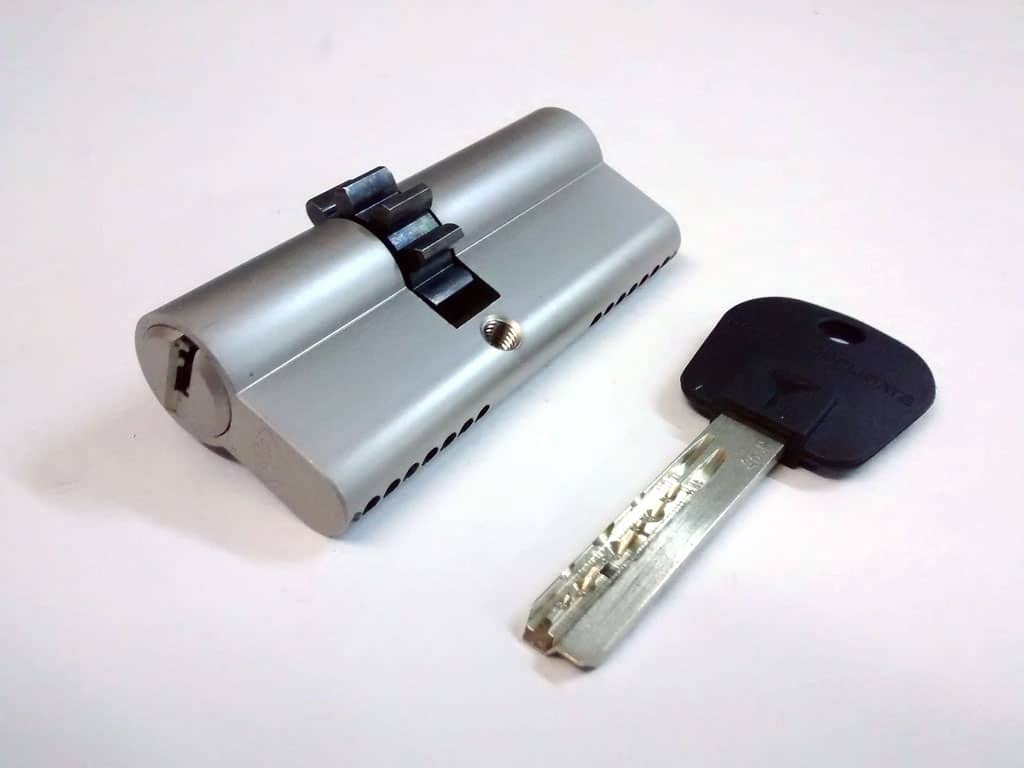

Цилиндровые устройства – это практичный вариант замков. Они отличаются умеренной стоимостью и простым уходом. Основным их элементом является личинка. От её сложности зависит степень защищённости всего механизма. Если личинка сломается, она легко меняется на новый элемент. При этом не нужно проводить демонтаж всего замка.

В личинке имеются многочисленные кодовые штифты. Каждый из них соответствует определённой прорези на ключе. После его проникновения в замок, кодовые штифты утапливаются.

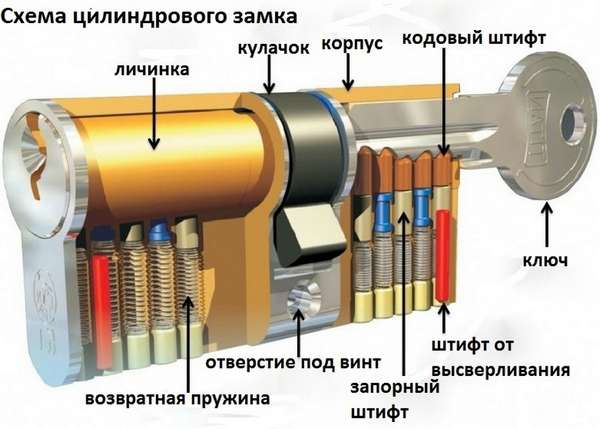

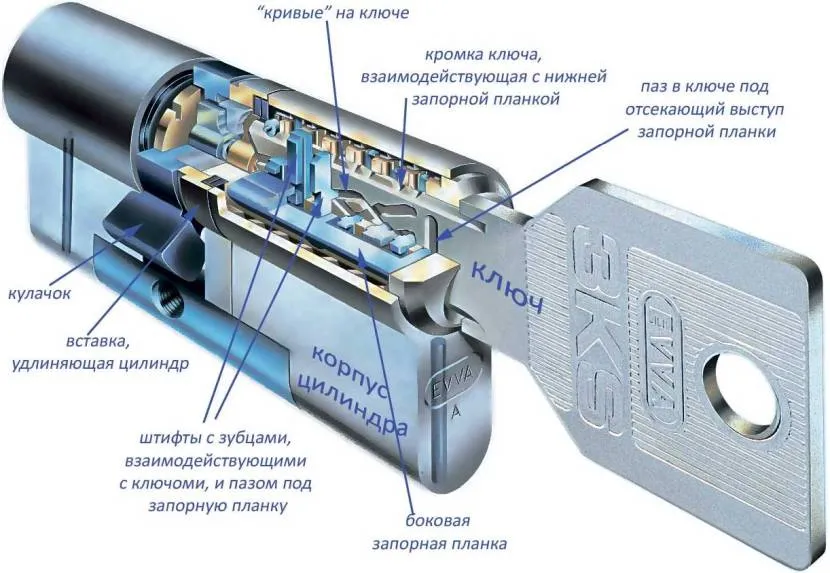

Схема цилиндрового механизма Источник wikizamki.org

Сувальдные механизмы – это изделия с повышенной надёжностью. Внутри таких замков имеются пластины с пазами фигурной формы. Ключи для сувальдных устройств отличаются наличием выступов в виде бородок. После того как они вставлены в механизмы пластины устройств начинают поворачиваться. В результате происходит открытие или закрытие изделий.

К достоинствам сувальдных замков относится устойчивость к несанкционированному взлому. Преимуществом также является повышенная работоспособность в неблагоприятном климате и даже при наличии в механизме мелких частиц.

В таких устройствах сувальды блокируют стойку. Если ключ поворачивают, тогда пластины поднимаются. Когда они занимают правильную позицию, происходит освобождение пазов. Поэтому выполняется открытие замка.

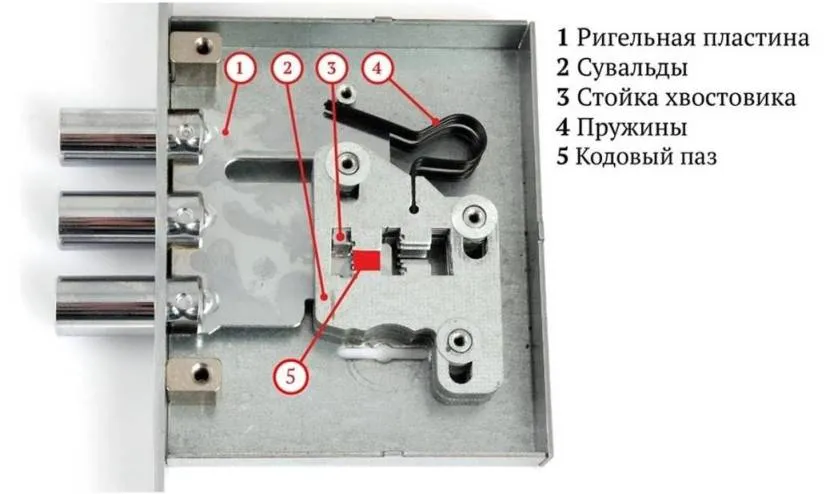

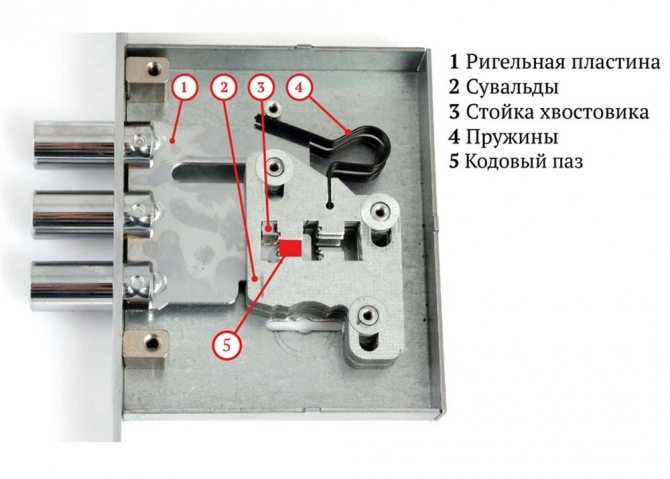

Схема механизма с сувальдами Источник ytimg.com

Смотрите также: Каталог компаний, что специализируются на проектировании и монтаже металлоконструкций

Особенности выбора замка

Необходимо учитывать несколько основных требований, когда выбирается замковый механизм на калитку из профлиста. Одним из них является высокое качество материала изделия. Ведь устройство будет использоваться исключительно на улице. Поэтому на него не должна оказывать отрицательного влияния пыль и влага. Данному критерию соответствуют сувальдные модели.

Важно! После попадания влаги и её замерзания в замке любого типа у устройства ухудшается функционирование. Поэтому рекомендуется на калитках монтировать механизмы, имеющие изнутри защёлку или рычаг для открытия.

Любой замок обязан плавно функционировать. При открытии и закрытии не должно происходить никаких резких движений. Ключ обязан проворачиваться без помех. Если приходится прилагать усилия во время открытия или закрытия устройства, тогда оно не проработает даже гарантийного срока.

Специалисты также советуют выбирать компактные модели, потому что на тонком профлисте массивные изделия труднее закрепить. По этой причине они не смогут полноценно выполнять своё предназначение.

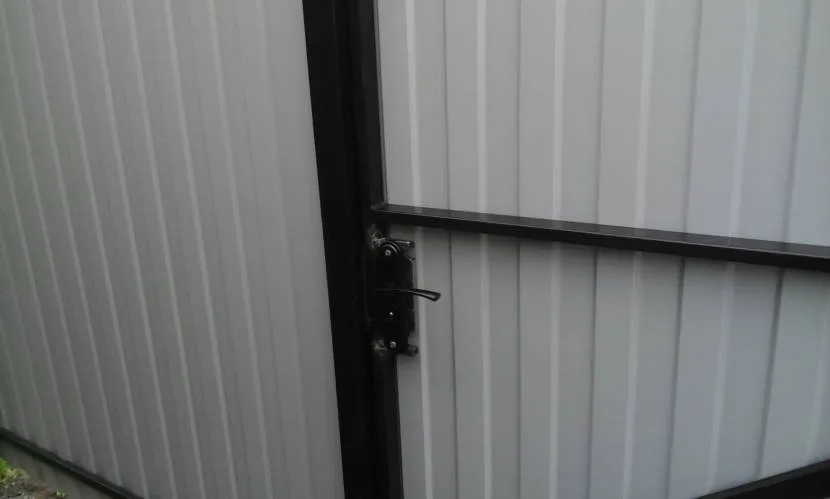

Компактная модель замка Источник стройка-метра.рф

Помимо этого, перед тем как сделать замок на калитку из профнастила, необходимо выбрать устройство с ровными сварными швами. Его поверхность должна быть хорошо обработана. Во время выбора замка также нужно учитывать:

• глубину корпуса;
• будет ли использоваться сварка для крепления вспомогательного элемента и как необходимо правильно выполнить эту операцию;
• подходит ли лицевая планка устройства по ширине к калиточной части.

Когда происходит выбор запорного изделия, ещё нужно точно знать, для каких целей оно будет использоваться. Если имеется желание установить устройство с высокой работоспособностью и устойчивое к воздействию влаги, тогда прекрасно подойдут модели с сувальдами.

Для наиболее удобной эксплуатации рекомендуется отдавать предпочтение механизмам, которые изнутри открываются или закрываются без использования ключа. Такие модели также обязаны обеспечивать максимально комфортные условия открывания калитки с наружной стороны. Однако в последнем случае отпирание замка должно осуществляться уже с помощью ключа.

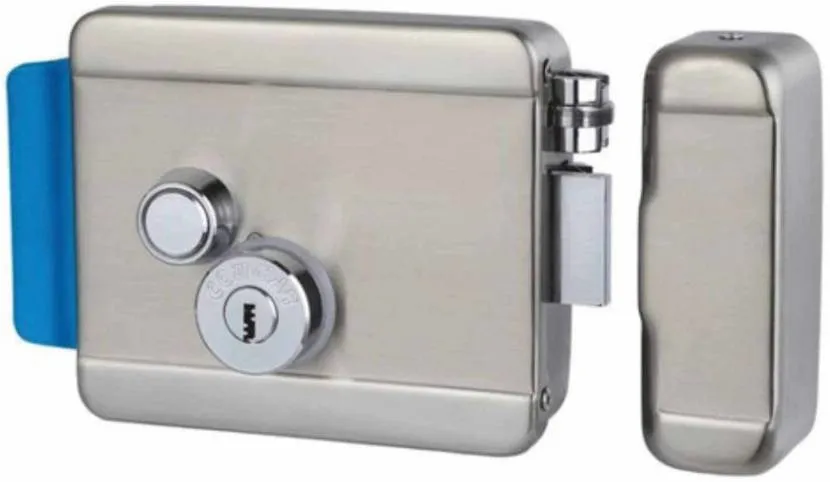

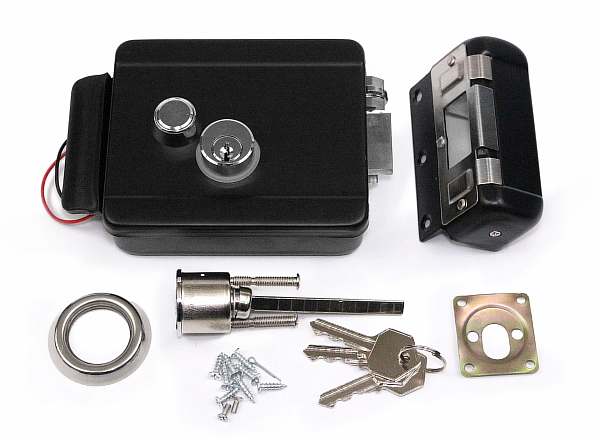

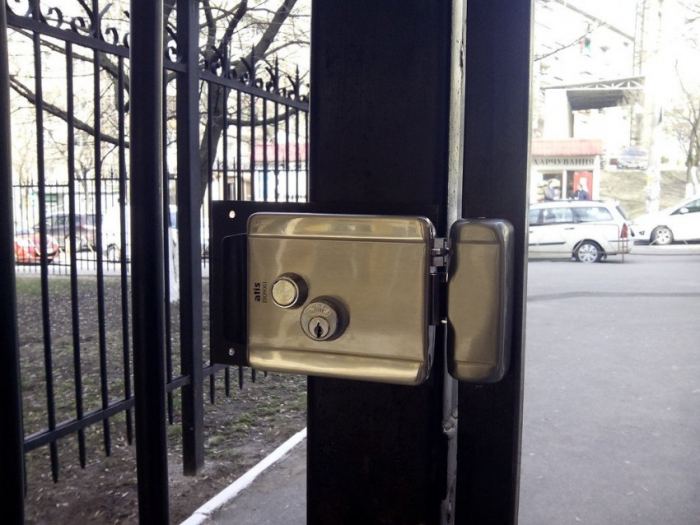

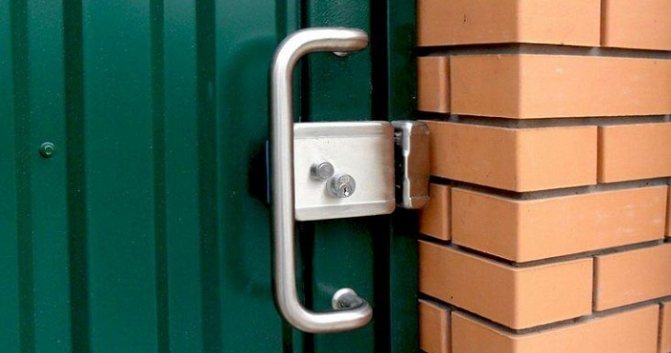

Электромеханический замок, который легко открывается изнутри нажатием кнопки Источник smartpower.co.in

Не рекомендуется приобретать на калитку из профлиста слишком дорогой запорный механизм. Причина этому не слишком высокая надёжность профнастила. Ведь он является бюджетным материалом для ограждающих конструкций. Тем более злоумышленников не остановит дорогой замок, если они решат воспользоваться резаком.

Какой лучше поставить?

Чаще всего для тонких калиток из металла выбирают именно врезной замок. Чтобы поставить под надежную защиту частную территорию, нужно внимательно выбирать подходящий вариант, учитывая ширину дверного прохода, глубины корпуса и ширину лицевой планки замка. Замку, приспособленному на наружной части калитки, предстоит эксплуатироваться в условиях разных температур и при высокой влажности, потому он должен соответствовать ряду критериев:

• устойчивость к ржавчине;
• компактный размер;
• предельно закрытая конструкция.

Открытый тип конструкции быстро сломается из-за попадающей внутрь пыли и природных осадков. Крупногабаритный замок не годится для установки на тонком металле, поскольку при возведении такого ограждения используются профильные трубы с малым диаметром.

Лучше всего при перепадах температуры, при повышенной сырости и запыленности работают сувальдные механизмы. Но даже у самого качественного и дорогого замка есть шанс промерзнуть при попадании в личинку влаги в условиях низкого температурного режима. Чтобы не возникло трудностей с проходом на свою территорию, рекомендуется устанавливать устройства ручкой изнутри, которые отпираются без использования ключа.

В многоуровневой защите от взлома нет нужды в отношении замков для дверок из профнастила на дачном дворе. Подобные затраты ни к чему. Если кто-то задумает проникнуть к вам во двор, то замок, вероятно, и трогать не станет, а найдет иной способ пробраться на территорию.

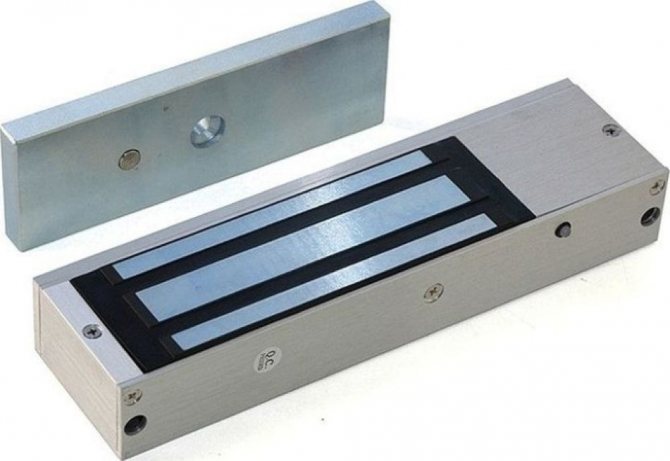

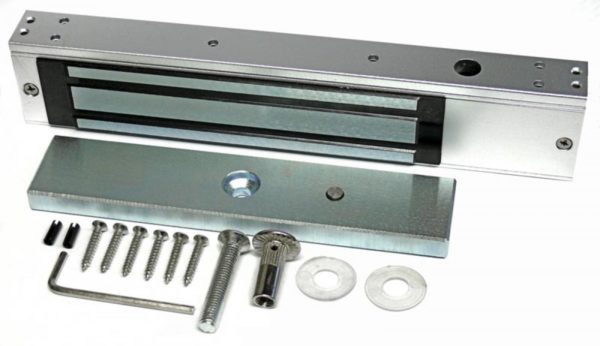

Электромеханические либо электромагнитные устройства устанавливают на тонкие двери из профнастила, если к тому обязывает входная конструкция. А более элементарные модификации могут быть врезного типа либо накладными. Монтаж этих механизмов весьма отличается.

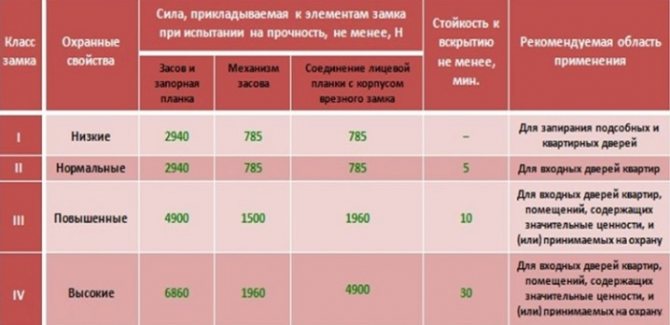

Для каждого замкового механизма определен класс безопасности, предусматривающий уровень защиты от взлома. Определяют 4 степени надежности.

1. В эту категорию относятся замки, открыть которые не составляет сложности для того, кто имеет преступные намерения. Опытный вор справится с этим замком за несколько минут.
2. На открытие такого устройства малоопытный вор затратит некоторое время. Матерый грабитель без труда вскроет этот замок. По данным экспертов, на взлом устройства такого класса у вора уйдет не более 10 минут.
3. Запорные механизмы с надежной степенью защиты. Их не получится вскрыть быстрее, чем за 20 минут.
4. Самые надежные из существующих. По уверениям производителей для взлома понадобится около получаса. Этого времени хватит, чтобы по месту совершения преступления успели прибыть сотрудники охранной службы или правоохранительных органов.

Замки на входные части наружных ограждений лучше выбирать в специализированных магазинах.

Критерии выбора

Чтобы совершить выбор замка на калитку из профлиста, нужно знать, каким критериям он должен отвечать:

• желательно приобретать изделие, которое можно будет закрыть и открыть с обеих сторон: со двора — без ключа, с наружной стороны — ключом;
• запирающий механизм для рассматриваемых целей лучше выбирать сувальдный, для которого используются бородочные ключи;
• сверхнадежное изделие приобретать не имеет смысла: если злодей захочет проникнуть внутрь, он сможет попросту разрезать профилированный лист калитки.

Требования к замку

Поскольку на замок будут воздействовать внешние факторы (сырость, температура и т.п.), он должен отвечать следующим требованиям:

• выполнен из металла, который устойчив к коррозии;
• конструкция защищена по максимуму, чтобы внутрь не проникали пыль, осадки;
• быть компактным: большие замки для калитки из профнастила не подойдут из-за малого размера профильных труб.

Классы надежности замков

Каждому запирающему механизму, который монтируется на калитку, присущ свой класс безопасности, характеризующий степень его взломостойкости. Существует 4 класса надежности:

1. В эту категорию входят простые устройства, которые не являются сложной преградой на пути проникновения в чужое жилище. Для опытного взломщика вскрыть такой замок — дело нескольких минут.
2. На такое устройство начинающему злоумышленнику потребуется потратить некоторое время. Однако для опытного вора вскрыть этот замок — не проблема. Если учитывать данные экспертов, то взломать устройство такого класса можно в течение 10 минут.
3. К этой категории относятся надежные запорные механизмы, для вскрытия которых понадобится минимум 20 минут.
4. Это самые надежные устройства. Производители заверяют, что на взлом понадобится минимум полчаса. Этого времени будет достаточно, чтобы на место прибыли сотрудники службы охраны.

Стоимость

Для понимания того, в каком ценовом диапазоне можно приобрести описываемые устройства, рассмотрим их стоимость в зависимости от типа:

• сувальдные — от 550-650 рублей;
• цилиндровые — от 300 рублей;
• смартлоки — от 3000 рублей.

Исходя из пожеланий домовладельца и выбранной фирмы-производителя приведенные выше цены могут сильно отличаться в большую сторону.

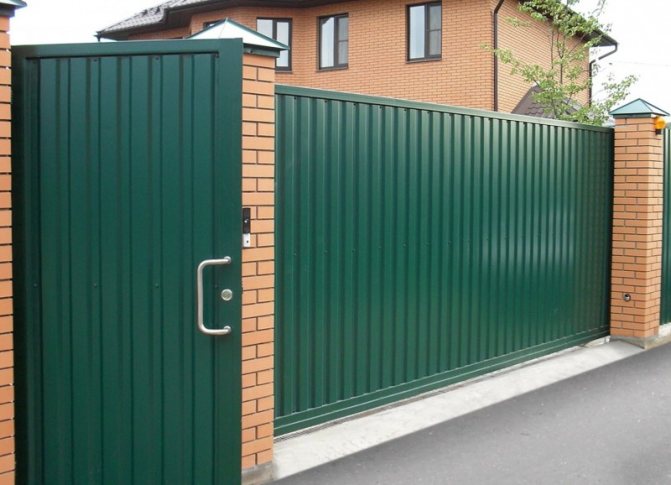

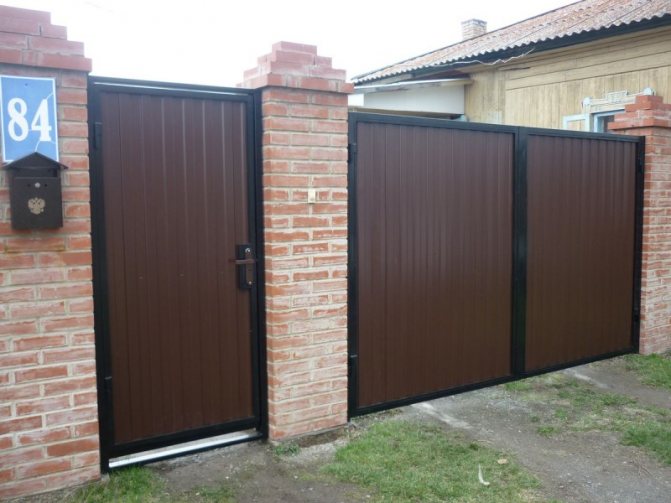

Фото калитки из профнастила

Ворота и калитка с профнастила ФИНИШ

Краткое описание

Установка забора, ворот и калитки является логичным действием для защиты своего пространства от нежелательных панорам, внимания и «гостей». Поэтому установка калитки для прохода требует и установки замка. Это позволит усложнить проникновение на территорию посторонних, кроме того, калитка и запор показывают завершенность всей заградительной конструкции. При выборе замка некоторые люди отдают предпочтение внешне красивым приспособлением, но они не всегда прочны и надежны

Важно помнить, что основной критерий в выборе запоров – это их надежность. Все запоры и замки можно условно разделить на несколько категорий:

Устройство реечного замка.

Реечные. Такие замки часто использовали в прошлом. Принцип заключается в продавливании ключа определенной формы с силой в скважину, что заставляет пружины сжиматься и открывать засовы, которых может быть несколько. Навесные. Это самый древний вид замка, его появление относят к раннему Средневековью. Запор состоит из стальной дужки, которая вставляется в механизм запирания. Для его установки требуется установить на калитку и ее опору по кольцу, через которые можно продеть дужку. Однако установка таких замков не рекомендуется – их легко взломать, они являются индикатором присутствия/отсутствия хозяина, они часто выходят из строя в зимнее время из-за наледи внутри механизма. Наиболее часто их устанавливают на гаражные ворота как второй, дублирующий запор. Врезные и накладные приспособления. Они наиболее широко распространены в настоящее время. Можно подобрать любой механизм запирания, который может иметь и дополнительный механический привод для продольной фиксации двери вверху и внизу

Важной деталью таких замков является фиксирующая планка, которая должна иметь толщину не менее 3 мм. В противном случае запор легко можно выломать

Обычно при приобретении смотрят на тип ключа, толщину запорных элементов, а на планки просто не обращают внимания, что иногда приводит к печальным последствиям. При выборе именно такого рода механизмов следует выбирать устройства без автоматического запирания. Такой «автомат» часто заклинивает (особенно если он находится под открытым небом), что выводит из строя весь запор.

Схема врезного замка.

Магнитные приспособления. Бывают нескольких типов – кодовые, сенсорные и электронные. Это наиболее дорогой тип замка, он имеет высокую надежность. Однако таким устройствам необходимо постоянное питание от электросети. При его отсутствии запирающее устройство будет разблокировано. Кроме того, такие устройства требуют регулярного сервисного обслуживания, что делает их дорогими.

Щеколды. Их обычно устанавливают таким образом, чтобы их нельзя было увидеть со стороны. Для запирания/отпирания не требуются ключи, они просты, прочны и надежны, однако их следует устанавливать так, чтобы их нельзя было достать извне. Классическая щеколда имеет ручки, которые выполнены в виде колец, через которые можно продеть дужку навесного замка.

Следующим важным моментом является тип калитки и забора и материалы их изготовления. Наиболее часто калитки делают распашными, однако бывают варианты раздвижные и подъемные

Важное значение имеет и материал, из которого изготовлен забор. Это может быть дерево (доски), трубы, листы металла, сетка, различные кованые конструкции

В последнее время заборы стали часто делать из профнастила. Помимо материала изготовления самой калитки, важен и материал косяка. Совокупность всех моментов требует их подробного рассмотрения.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

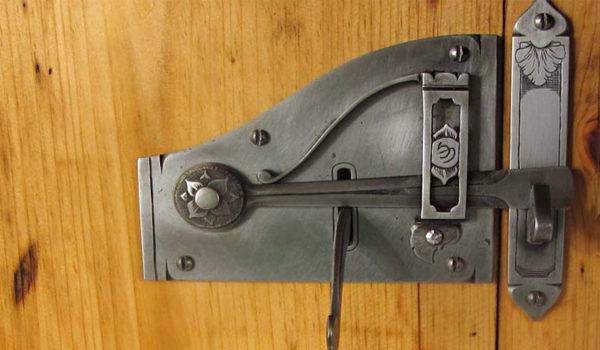

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Засов для калитки (door lock)

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

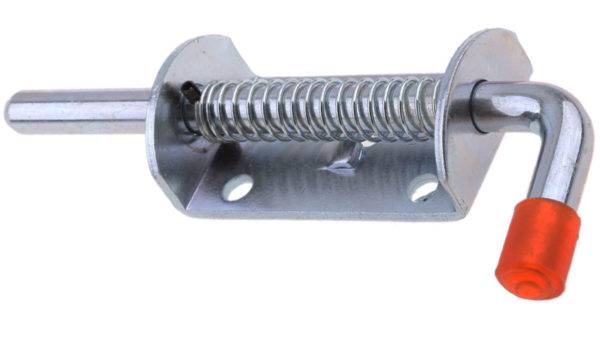

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Какой замок поставить на калитку из профнастила

Замочные устройства делятся на следующие виды:

1. Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
2. Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
3. Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
4. Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.

Врезной механизм
Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.

В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.

Зимой

Электромеханические варианты

Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.

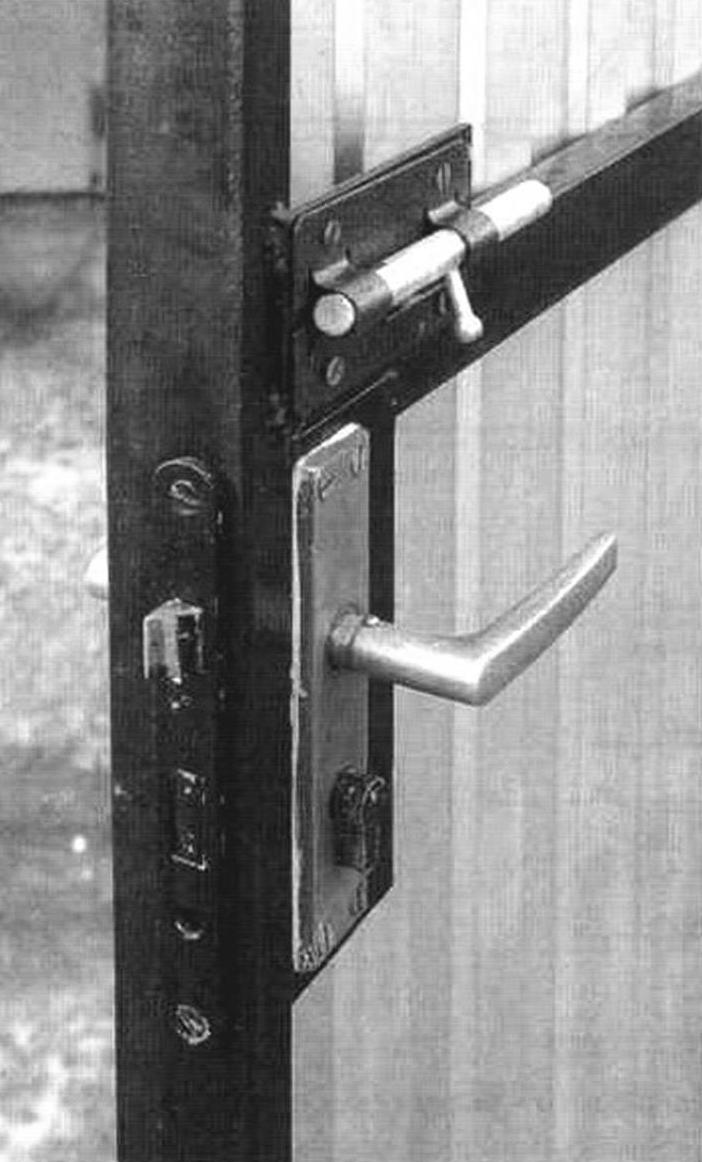

Накладной вариант перед установкой

Кодовые электромеханические изделия

Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.

Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

Надежный вариант на сварной конструкции

Электромагнитные

Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.

На складе

Также к преимуществам относят следующее:

• нельзя отпереть отмычкой;
• можно крепить в местах частой эксплуатации двери;
• нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.

Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:

1. Сдвиговые.
2. Удерживающие.

Перед монтажом

Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.

Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.

На фото изображен навесной замок.

В строительном магазине

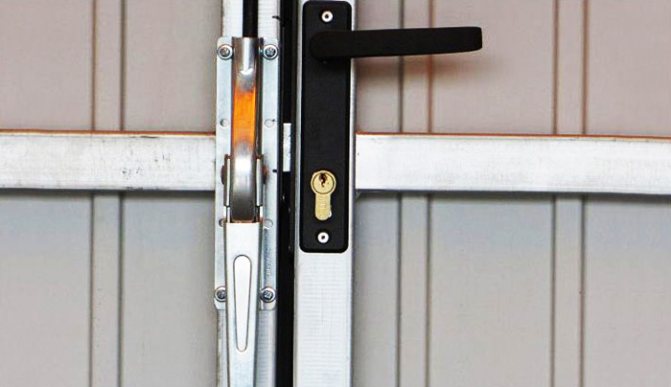

Запорные механизмы для калиток из профнастила

Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.

Схема цилиндрового механизма для врезного изделия

Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.

Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.

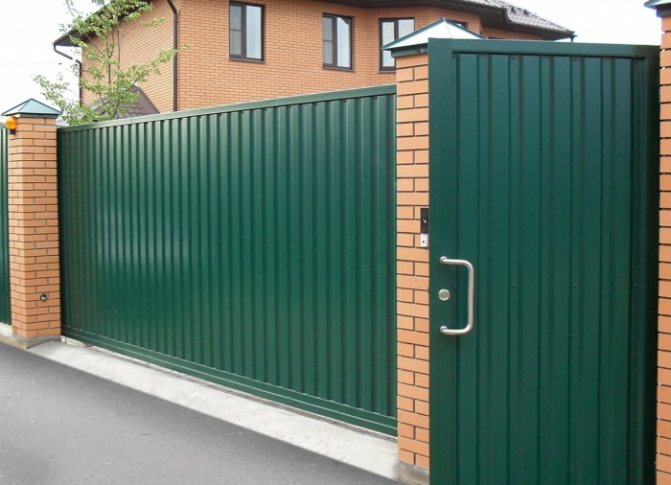

На фото ниже представлена калитка из профлиста с ручкой на даче.

Летом

Электромеханические устройства

Указанные замки еще называют кодовыми. Такие устройства являются более надежными, чем электромагнитные, поэтому их приобретают многие владельцы загородных участков. Подобные замки состоят из приборной панели и затворного механизма. Для открытия замка необходимо ввести определенный код на приборной панели. При желании можно поменять установленный пароль.

Недостаток электромеханических замков заключается в том, что для их питания необходимо электричество. При желании можно приобрести замок, который работает от аккумулятора. Взломать поставленный замок практически невозможно, так как для этого потребуется дорогостоящая аппаратура.

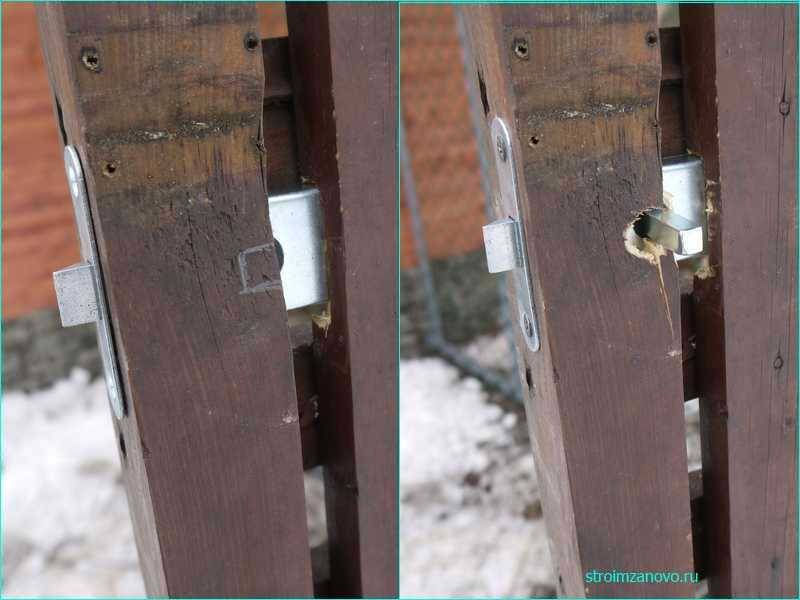

Монтаж ответной планки

Ответная планка — это элемент, без которого не может обойтись установка любого замка. Её изготовление нельзя назвать сложным процессом, однако, и работать спустя рукава не стоит.

Основным параметром, который влияет на монтаж ответной балки на калитке, является вид опор, из которых выполнен каркас.

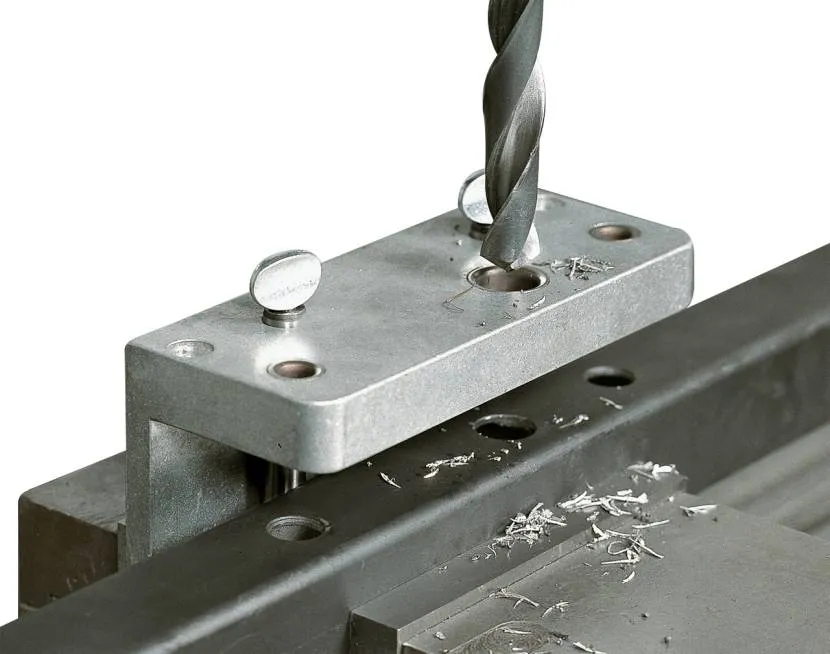

1. Швеллер из металла или труба большого диаметра. В данном случае углубления под ригель высверливаются в самом корпусе опоры.

Для этого необходимо:

• Оставив замок открытым, закрыть калитку.
• Поставить отметку в месте соприкосновения опоры и ригеля.
• Проделать отверстия по меткам и зашлифовать их.

1. Узкий уголок. Он наращивается при помощи наваривания металлической планки, в которой и будут проделываться все необходимые пазы.
2. Труба малого сечения. К ней при помощи сварочного аппарата монтируется трёхмиллиметровая пластина, затем на её поверхности вырезаются все необходимые проёмы.

Как изготовить «шпингалет»?

Самодельный шпингалет на садовую калитку

Для изготовления «шпингалета» или, другими словами, задвижки, сначала необходимо отыскать заготовку профильной трубы и металлический пруток такого сечения, чтобы он свободно перемещался в трубке. Например, если стержень диаметром 10 мм, то лучше подобрать 2 отрезка трубы с сечениями 15х15 мм и 20х20 мм, которые будут вставлять одну в другую.

Чтобы установить «шпингалет», следует 2 заготовки трубы приварить к створкам ворот. В одну из них вставляют металлический стержень, а после приделывают ручку, которой может служить обычный болт. В итоге должна получиться конструкция, внешне схожая с обычной дверной или оконной задвижкой.

Этапы изготовления распашной калитки

Из прочных балок нужно сварить надежную раму, которая при помощи креплений и петель будет фиксироваться к опоре. Перед тем, как начать это делать, нужно решить, будет ли периметр калитки окружен дополнительной силовой конструкцией.

После того, как каркас был полностью сварен, нужно приварит петли и установить ее на положенное место. Если дверь свободно открывается, снимаем ее и начинаем обшивать профнастилом.

Все горизонтальные элементы нужно проверить при помощи уровня, а вертикальные, маятника. Если все линии прямые и перпендикулярные относительно друг друга, проблем при эксплуатации возникнуть не должно.

Если профнастил будет привариваться к раме, нужно обеспечить защиту внешней стороны листа от летящих искр. Это можно сделать при помощи обыкновенного картона.

В интернете существует множество вариантов и фото калиток из профнастила. Они отличаются сложностью установки, размерами и дизайном. При желании можно сделать раздвижную калитку, которая будет создавать впечатление современного дома.

Советы по эксплуатации

Чтобы установленные замки для калитки прослужили как можно дольше, нужно придерживаться следующих рекомендаций:

• периодически проверять устройство на предмет исправности: при выявлении проблем с ремонтом откладывать не стоит и лучше сразу выяснить, в чем причина;
• над запирающим механизмом рекомендуется сделать защитный козырек, который будет исключать прямое попадание осадков;
• механизм ежегодно проверять перед зимой и после морозов; если требуется — выполнить смазку.

Правильная установка и эксплуатация рассматриваемого устройства являются залогом длительного срока службы без проблем.

Требования к запирающим устройствам

Устройство, устанавливаемое на калитку, должно отвечать нескольким основным требованиям:

1. Конструкция не должна бояться пыли и влаги. Именно поэтому часто на калитки устанавливаются сувальдные изделия. Но стоит помнить, что при попадании в замок влаге при понижении температуры ниже нуля замерзнет практически любой замок, поэтому важно защитить отверстие конструкции от прямого попадания осадков.
2. Защита от взлома.
3. Компактность. Замок, устанавливаемый на калитку, не должен быть громоздким, так как конструкция является легкой и имеет небольшие размеры.

Рассматривая замки по описанным характеристикам можно определить, какой замок будет подходить для установки на калитку. Перед тем как сделать калитку с замком, стоит внимательно изучить инструкцию по установке определенного устройства. Если калитка уже построена, стоит подбирать устройство, учитывая особенности конструкции.
