Монтаж кондиционера в два этапа (на этапе ремонта) и в один этап

Кондиционеры и сплит-системы с БЕСПЛАТНОЙ установкой

При покупке сплит-системы на нее дается гарантия от фирмы-продавца. После монтажа фирма-установщик должна дать гарантию на свою работу. Как правило, это срок на 1 год.

Неправильная установка сплит-системы приводит к поломке в течение полугода. Установить кондиционер своими руками – сложная задача, которая требует знаний, хорошего инструмента и профессиональной подготовки. Именно поэтому доверить монтаж кондиционера стоит профессионалам.

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

• Значительная экономия денежных средств
• Самостоятельный выбор места и планирование работ в течение дня
• Качество зависит только от человека
• Можно выбрать самые качественные материалы для монтажа

Недостатки:

• Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
• Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Не нужно портить нервы себе и домашним, тратить силы впустую и «калечить» оборудование в погоне за экономией.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

• Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
• Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.

• Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
• Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта

Старостин Константин Адреевич

Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

Правила установки внешнего элемента климат-устройства

Строгим регламентом определяется также монтаж кондиционеров на фасаде здания. Учитываются такие факторы, как:

• Монтажные крепления устанавливаются с запасом прочности, в 2-3 раза превышающем вес устройства. Монтируется анкерными болтами.
• Внешняя поверхность здания должна быть гладкой, прочной. Крепеж к обветшалой стене исключен. Под действием вибрационной силы крепления расшатаются, устройство может упасть.
• При установке кондиционеров на фасаде необходимо учитывать его отделку. Если он утеплен пенопластом, или сконструирован вентилируемый фасад, необходимо убедиться, что крепления монтируются к самой стене, а не к фасадной отделке.
• Между стеной и климат-устройством должно оставаться расстояние не менее 10 см, от любого объекта вверху него – также не менее 10 см. Так обеспечивается естественная циркуляция воздушного потока вокруг, позволяя ему вовремя охлаждаться.
• Крепеж проводится с учетом дальнейшего беспрепятственного доступа для проведения технического обслуживания.
• Размещается строго горизонтально во всех плоскостях с целью организации правильного свободного перемещения фреона по охлаждающему контуру.

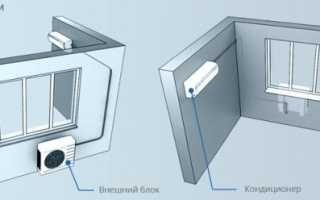

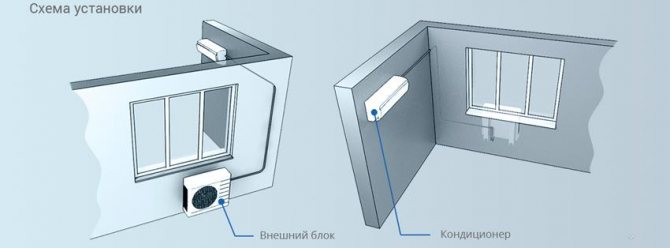

Схема установки внешнего блока сплит-системы на фасаде здания

• От земли расположение не ниже 1,8-2 м, желательно в защитной обрешетке.
• При монтаже на верхних этажах имеет смысл подумать о размещении системы на крыше дома. Это позволит избежать вызова промышленных альпинистов. Важно помнить, максимальное расстояние между элементами сплит-системы – 15 м.
• Рекомендуется устанавливать на незастекленных балконах, лоджиях, что значительно убережет климат-устройство от механических повреждений, неблагоприятных атмосферных условий.
• Монтаж внутри застеленного балкона крайне нежелателен из-за недостаточной конвекции воздушного потока, так необходимой наружному элементу сплит-системы.

Правила установки кондиционеров на фасадах зданий общие, применимы для всех сплит-систем в одинаковой мере.

Нюансы, технические особенности и варианты расположения кондиционера

Первое, что нужно сделать перед началом монтажа – это изучить руководство по эксплуатации. В данном документе закреплены нормы, рекомендованные производителем оборудования, которые обеспечат бесперебойную и корректную работу кондиционера. Не поленитесь выделить 20-30 минут, чтобы отметить некоторые особенности, которые в дальнейшем повлияют на эксплуатацию кондиционера.

Несколько ключевых параметров:

• Высота от верхней плоскости кондиционера до потолка – минимум 15 см, но для конкретной модели это значение определяется производителем.
• Не менее 1,5 м до объекта, на который будет устремлен поток холодного воздуха. Если расстояние уменьшить намеренно, то есть риск переохлаждения и частых заболеваний.
• Не менее 30 см до стены с торцевой части кондиционера.

Старайтесь располагать кондиционер так, чтобы поток воздуха не попадал на человека напрямую, а охлаждение осуществлялось рассеянным образом. Избегайте расположения у изголовья кроватей, возле окон и в дверных проемах.

• От блока до пола – не менее 2,8 м, а под самим кондиционером не должны располагаться хрупкие объекты, включая аквариумы, стеллажи, гардины.
• Наружный блок располагается внизу оконного проема, сбоку или по середине так, чтобы не мешать и не заграждать само окно.
• Длина межмодульной трассы, которая соединяет наружный и внутренний блок сплит-системы составляет 3-4 м, но для конкретной модели эти значения варьируются. Не рекомендуется превышать эти показатели и намеренно удлинять межмодульную трассу, так как потребуется дополнительная закачка фреона. Проще убрать излишки в кольцо, чтобы они не мешались, чем постоянно добавлять охладитель в удлиненную межмодульную трассу.

Специалисты выделяют несколько удобных форм расположения кондиционеров, монтаж которых не доставит массу неудобств:

1. Слева от окна внутренний блок + под окном наружный блок – самая удобная и практичная схема, у которой есть масса преимуществ.
2. Между окнами внутренний блок + под левым окном наружный блок – уместно, если в квартире есть два рядом расположенных окна.
3. Справа от окна внутренний блок + справа от окна или под окном наружный блок – стандартная схема, подходящая для любого этажа многоквартирного дома.

Мнение эксперта

Старостин Константин Адреевич

Специалист по монтажу и обслуживанию кондиционеров

Если в квартире имеется лоджия или застекленный балкон, то наружный блок можно располагать там, но обязательно фиксировать его и обеспечить беспрепятственный доступ воздуха в систему.

Подготовка инструментов и расходных материалов

В работе пригодятся следующие инструменты:

• перфоратор;
• плоскогубцы;
• дрель;
• сверла;
• строительный уровень;
• напильник;
• ножовка по металлу для резки труб;
• наждачная бумага.

Стандартным перечнем материалов является:

• дюбеля;
• анкерный крепеж;
• утеплитель для труб;
• силовой кабель;
• трубы из меди для системы охлаждения;
• пластиковая защита для коммуникаций;
• дренажная трубка.

Что касается материалов, то их количество и технические характеристики должны соответствовать заявленным производителем.

Некоторые модели кондиционеров в комплектации имеют полный набор всех расходников, используемых в монтаже. Их наличие следует уточнить у консультанта до покупки, чтобы в процессе монтажа не пришлось бегать по магазинам в поисках недостающих элементов.

Все инструменты должны быть исправны, а человек, выполняющий монтаж, должен уметь с ними работать и знать все тонкости. Особенно это касается перфоратора.

Мнение эксперта

Старостин Константин Адреевич

Специалист по монтажу и обслуживанию кондиционеров

Перед началом работ обязательно определите наличие коммуникаций, проходящих в непосредственной близости к месту установки кондиционера. Повредив их придется потратиться на дорогостоящий ремонт.

Нужно ли разрешение на установку кондиционера и как его получить

Существуют разные мнения относительно того, требуется ли разрешение или нет. В частности, некоторые юристы утверждают, что разрешение в любом случае нужно, поскольку Градостроительный кодекс РФ определяет фасад как ограждающую несущую конструкцию и как общее имущество, находящееся в долевой собственности у всех жильцов дома (это указано в п. 1 ст. 36 ЖК РФ, ст. 244 ГК РФ, п. 2 Постановления Правительства РФ от 13.08.2006 N 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме», ст. 246 ГК РФ). Соответственно, все работы, связанные с фасадной частью (в том числе и вынос кондиционера) могут проводиться только с согласия собственников. Как получить разрешение в этом случае? Понадобится разработать проект монтажа, утвердить его в муниципальных службах, а затем провести общее собрание жильцов и получить их разрешение. На практике по такому пути идут очень редко, так как это слишком затратно.

Исключение могут составлять новостройки, где для каждой квартиры уже предусмотрено место установки кондиционера (есть специальная клетка на фасаде или крепления на балконе) и дома, имеющие историческую ценность. В последнем случае навешивание на фасаде невозможно. Ценные архитектурные объекты сохраняются в первозданном виде, и это значит, что нельзя навешивать не только кондиционеры, но и спутниковые антенны, растяжки, флагштоки и другие элементы. Кроме того, важно следить, чтобы никакие декоративные элементы не повреждались.

Также существует и противоположная юридическая позиция, согласно которой в актуальных нормативных актах нет указания о требованиях к установке кондиционеров, а значит, можно делать как удобно. Не нужно даже получать разрешение от собственников других квартир. Однако с самого начала нужно спланировать расположение кондиционера таким образом, чтобы он не мешал другим жильцам ни шумом, ни системой отвода конденсата. Чтобы избежать проблем с соседями и проверяющими инстанциями в будущем, не навешивают блоки с внешней стороны фасада, не располагают их над проходами и рядом с соседскими окнами, а также продумывают систему отвода конденсата.

Разметка и установка внутреннего блока

На стене, где отсутствует разводка электричества, с помощью уровня отмеряют нужную длину от стен и ставят точки. В них будут установлены дюбеля, которые станут опорой креплений самого кондиционера. Важно, чтобы внутренний блок был установлен максимально ровно по горизонтали.

В отмеченных точках с помощью перфоратора делаются отверстия, куда вводятся заглушки из пластика для дюбелей. Далее устанавливается пластина и сами дюбеля. После выполненных работ важно проверить уровень. Если имеются значительные погрешности, то отверстия сверлят в другом месте.

С помощью перфоратора делают сквозное отверстие в стене, через которое будет выводиться шланг межмодульной трассы. Для укладки соединений стену штробят или формируют короб. Оба способа хороши и имеют свои нюансы. В штробы удобно укладывать провода, но их в дальнейшем придется замазывать. Короб предполагает поверхностное крепление коммуникаций, но внешне это не всегда так красиво, как бы этого хотелось.

Требования к штробам:

1. Уклон не менее 1 см на каждый метр длины – обеспечит правильную и бесперебойную циркуляцию конденсата в дренаже.
2. Толщина штробы – не менее 5 см, чтобы дренаж и кабель располагались не в плотный контакт.

Дренажная труба всегда укладывается ниже уровня основных коммуникаций. В любой аварийной ситуации это позволит избежать замыкания.

Этап №2. Штробление стен и отдельная электропроводка

К кондиционеру нужно проводить отдельную электропроводку и ставить отдельный автомат на щитке, даже если мощность устройства составляет какие-то 1,5 кВт. Особенно это касается более старых домов, построенных до 1990 года, где проводка не справляется с нагрузкой от современной техники и бытовых приборов. Как результат, могут постоянно выбивать пробки, или же случится короткое замыкание, ставшее причиной более глобальных и масштабных последствий. Если же отдельную проводку сделают специалисты-электрики, то возможность ее возгорания сводится к нулю.

Между двумя блоками кондиционера, от щитка к кондиционеру нужно проложить штробы, в которые потом укладывают кабель и другие коммуникации. Прежде чем переходить к их обустройству, необходимо определиться с местом монтажа наружного и внешнего блоков, а также с тем, где же будут проходить межблочные коммуникации. Так, например, от внутреннего блока можно сделать штробы до ближайшего угла, а там уже вывести все коммуникации наружу и продолжать дальнейшие работы там, либо же довести штробы до места нахождения радиатора, т.е. как можно ближе к расположению наружного блока. На данном этапе имеет смысл составить схематический план расположения всех будущих коммуникаций: это поможет не только в дальнейшем монтаже, но и потом, когда надумается повесить бра или картину.

Прокладывание штроб – достаточно трудоемкий процесс, особенно если речь идет о бетонных стенах. Штробы должны быть и не слишком мелкими, чтобы в дальнейшем не повредить коммуникации, и не слишком глубокими, чтобы не нарушить надежность и целостность стен. Для данного случая лучше всего делать штробы шириной 5-7 см и глубиной от 4 до 6 см.

Когда все штробы готовы, можно приступать к выполнению межблочных коммуникаций и к подключению дренажа. Если планируется эксплуатировать кондиционер в зимний или переходный период, то дренажный трубопровод лучше подключить к канализации: если вывести трубку просто на улицу, то конденсат рискует замерзнуть, что может привести к поломкам. Важно, чтобы дренаж проходил ниже труб с фреонами, и тогда на следующем этапе монтажа он не будет перехлестываться с фреоновыми трубами и электрокабелями.

Около того места, где будет прикреплен внутренний блок, остается пучок кабелей, замотанных гидроскотчем. Во время проведения всех строительных и ремонтных работ с этими трубами и кабелями нужно быть острожным и ни в коем случае не использовать их в качестве вешалки и т.д.

Сразу стоит отметить, что если установка кондиционера проводится уже в помещении с готовым ремонтом, то стены могут и не штробиться. Все коммуникации при этом не будут скрыты в стенах, а будут проходить сверху, правда, их можно спрятать в специальные короба: они делают весь пучок проводов и труб менее заметным, но все же более эстетичный эффект достигается, когда все прячется в стену.

Монтаж наружного блока

Требования к монтажу наружного блока аналогичны. Главное правило – надежно закрепить дюбеля в пластинах, удерживающих сам блок. В работе используют более мощные анкера, так как нагрузка на наружный блок выше, а безопасность превыше всего.

Если монтаж выполняется в высотном здании, то с наружной установкой могут быть проблемы. Потребуется помощь промышленных альпинистов, у которых имеется соответствующее снаряжение и опыт в выполнении высотных работ.

Монтаж коммуникаций

Чтобы соединить внутреннюю конструкцию кондиционера с наружной, необходимо:

1. Уложить медный трубопровод – состоит из двух медных труб различного диаметра, которые отрезают по вымерянной длине и обрабатывают края от заусенцев. Трубы утепляют по всей длине с запасом на отрезок внутри стены. Стыки обрабатываются скотчем на металлической основе.
2. Уложить кабель – концы кабеля зачищаются, на них устанавливаются клеммы, которые обжимают плоскогубцами. Удаляется пластина над коннекторами под трубопровод, кабель подключается под соответствующие разъемы.
3. Проложить дренажную трубку – тут важно правильно рассчитать длину, чтобы конец трубки был на 60-80 см от плоскости наружной стены.

Мнение эксперта

Старостин Константин Адреевич

Специалист по монтажу и обслуживанию кондиционеров

Нельзя допускать провисание дренажного канала. Крепеж выполняется через каждые 20-30 см. Дренаж лучше всего монтировать в самую последнюю очередь, определив ему нижнюю часть канала.

После того, как все системы уложены, они выводятся наружу и временно фиксируются между собой, после чего проводится их монтаж к внутреннему и внешнему блоку.

Соединение блоков между собой

Чтобы внешний и внутренний блок стали единой сплит-системой, их следует соединить с помощью коммуникаций.

Последовательность действий следующая:

1. Дренаж – к началу дренажа подсоединяют трубку, фиксируют хомутами для надежности.
2. Циркуляция фреона – вначале трубки подсоединяют к внутреннему блоку. Для этого следует послабить гайки и открутить их, после чего завальцевать.
3. Вальцевание – самый важный момент, от которого полностью зависит работа кондиционера. Чем более аккуратно будет выполнена работа, тем герметичнее система циркуляции хладагента будет в целом.


   Вальцевание следует выполнять по всем правилам. Если ранее такая манипуляция не выполнялась, то предварительно следует потренироваться на обрезках ненужных труб.

4. Подключение – развальцованные трубки подсоединяют к выходам, после чего деформируют медь, обеспечивая высшую степень герметизации. Применение подмоток и различного рода герметиков не рекомендуется.

После того, как все работы выполнены, можно заполнять систему. Первые 10-15 минут кондиционер работает в тестовом режиме. Если нет сбоев в работе и охлаждение соответствует норме, то отверстие в стене закрывают, а сам прибор подстраивают под нужды помещения.

Где лучше установить кондиционер в двухкомнатной квартире

Не редко приходится слышать такой вопрос. Частично я уже дал ответ, выразив свое мнение. А именно я говорил, что эффективнее устанавливать кондиционер в конкретной комнате, а не в коридоре. Так всё же, в каких комнатах прибор лучше установить? Я дам несколько рекомендаций, с помощью которых вы сможете для конкретного случая определить места размещения блоков.

«Двушка» часто представляет собой три «жилых» комнаты – гостиная, спальня и кухня. Определяем, где мы больше всего отдыхаем и спим. Я считаю, что спальня в этом плане должна иметь приоритет. Поскольку любой человек практически треть жизни проводит во сне! Если квартира является еще и местом работы, то
определяем для себя, где больше всего проводим времени.
Вторую по приоритету комнату вычисляем по тому же принципу. Если затрудняетесь с выбором, то я предлагаю остановиться на гостиной (там, где мы тоже много отдыхаем).

После того, как определили приоритеты по комнатам, УЧИТЫВАЕМ СВОИ ФИНАНСОВЫЕ ВОЗМОЖНОСТИ И ЖЕЛАНИЯ. Если планируете обойтись одним кондиционером, то ставим его согласно вашим потребностям (я рекомендую в спальню).

Если позволяет бюджет, то отличным решением было бы установка «кондеев» в двух основных комнатах (спальня и гостиная, например). И при этом лучше учитывать маленький запас по мощности. Например, если гостиная и спальня имеют площадь каждая по 15 м.кв., то можно поставить в каждую по «девятке» 2,7 кВт (хотя «семерка» по мощности 2 кВт вполне подошла бы для каждой из комнат!). Эта замена обойдется не на много дороже, но при таком раскладе даже в коридор и на кухню «дойдет» живительная прохлада.

Если денег вообще немерено, то ставьте кондиционеры в каждой жилой комнате (спальня, гостиная, кухня).

Частые вопросы

Можно ли установить внешний блок с торца здания, а внутренний на дальней стенке?

Можно, если длина между ними по кабелю не будет выше 6 м. Чем больше расстояние между блоками, тем выше расход фреона и тем чаще его придется добавлять в систему.

Можно ли монтировать кондиционер над радиатором отопления?

Не рекомендуется это делать по правилам безопасности.

В заключении стоит отметить, что монтаж кондиционеров – работа не из простых, требующая внимательности, аккуратности и владения строительными инструментами. Неправильная развальцовка и укладка коммуникаций не позволит наслаждаться прохладой в знойный день. Если нет уверенности в своих силах, то лучше доверить работу профессионалам.
