Многие владельцы загородных домов считают именно винтовую лестницу одним из самых наиболее выигрышных вариантов. Такое мнение объясняется тем, что в каком бы виде ни была исполнена конструкция, она практически всегда выглядит роскошно и оригинально, что делает её центральным декоративным элементом, вокруг которого сформирован остальной интерьер помещения.
Спиральная лестница является такой же функциональной, как и остальные, но при этом она занимает намного меньше пространства. Также не стоит забывать о том, что в данном случае у хозяина дома есть возможность выбрать абсолютно любую конструкцию, выполненную в комбинации или из какого-либо одного материала. Это сооружение может находиться в любой части дома или квартиры. Поэтому человеку не придется подготавливать специальную площадку, которая должна будет выдерживать большие нагрузки.
У данной лестницы имеются свои нюансы

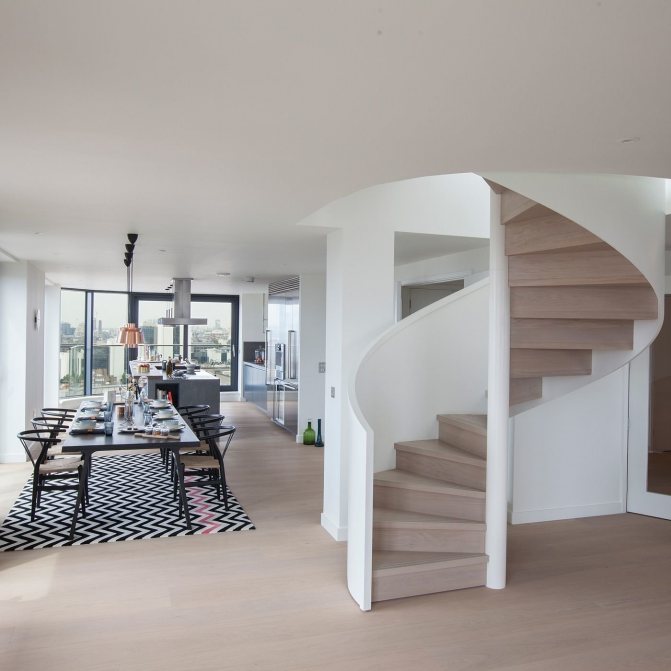

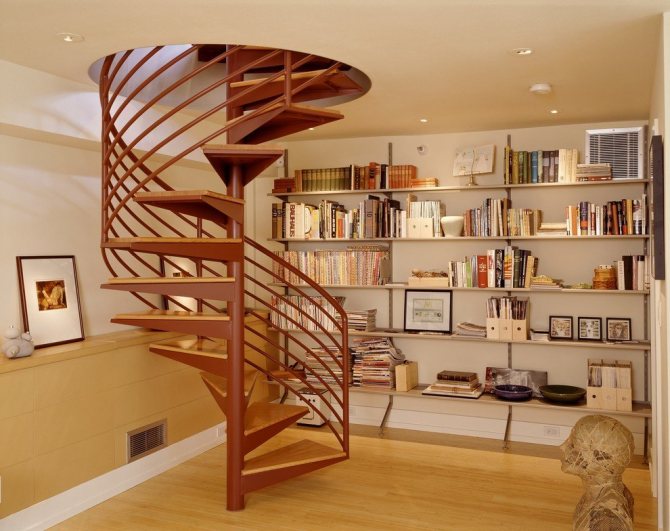

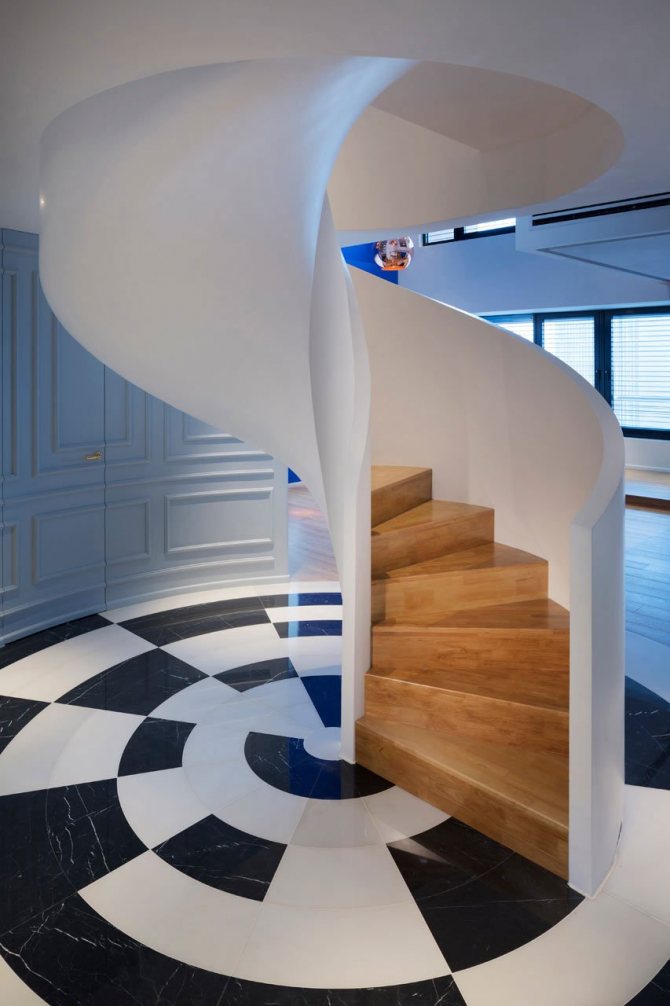

Особенности винтовой лестницы в интерьере
После периода Средневековья такие лестницы вторично обрели популярность в 50-е годы XX века, в эпоху бурного развития конструктивизма и функционализма. В современном интерьере — это стильный элемент, подчеркивающий технологичность. Ступеньки на винтовой лестнице размещают радиально, из-за чего формируется рисунок наподобие нарезного винта. Эта особенность формы позволяет экономить большой объем пространства и, собственно, отобразилась на названии конструкции. Винтообразные лесенки отличаются количеством витков, размером сегментов, материалами изготовления и видом опор. Единственная опора может выступать в качестве вертикального основания лестницы, а в отдельных случаях дополнительно монтируют поддерживающие стойки. Часть ступенек иногда вынужденно, а в некоторых случаях специально крепят к стене, если планировка помещения это позволяет.
Несмотря на то, что проектировщики соблюдают нормы и стандарты для винтовых лестниц, клиентам доступен широкий выбор форменных вариаций. Конструкции существенно отличаются рисунком ступенек и количеством витков.
Особенности проектирования
Если вас заинтересовали винтовые лестницы для дома, то на начальном этапе вы должны подобрать место. Иногда данные конструкции устанавливают снаружи или внутри неотапливаемых помещений. Эти варианты могут стать причиной получения травм, так как металл промерзает при низких температурах и становится скользким. В летнее время такая конструкция нагревается, а передвигаться по ней становится практически невозможно. На следующем этапе нужно создать чертеж, учитывая при этом глубину ступеней, а также их ширину и высоту шага. Важно еще и правильно подобрать материалы.
Кроме стали понадобятся декоративные элементы. Самым экономичным вариантом станет стальной лист, толщина которого составляет 4 миллиметра. С помощью углошлифовальной машины вы сможете нарезать отдельные детали. Конструкцию рекомендуется делать полой, тогда плоскость ступеней можно будет заполнить древесиной. Это позволит снизить общий вес изделия. Кроме того, как показывает практика, по древесине достаточно удобно ходить босиком.
Преимущества и недостатки
Правильный выбор начинается с изучения сильных и слабых сторон. Винтовая лестничная конструкция сделает простой и прямолинейный дизайн оригинальным, одновременно сохранив драгоценные кубометры. Проект крученой лестницы подбирают исходя из особенностей помещения и индивидуальных потребностей, притом что на изготовление закругленной конструкции в целом уходит меньше материала. Местонахождение, высота ступенек, их количество и размер — все эти показатели могут значительно отличаться. Плюсов в целом больше, однако владельцам домов и квартир с более чем одним этажом следует знать негативные стороны. Первые сложности обычно возникают на этапе проектирования, ведь изготовление радиальных конструкций требует сложных расчетов с дробными числами. Нормально эксплуатировать винтовую лестницу для подъема крупногабаритных предметов не удастся, более того, даже двум людям бывает сложно разминуться на ней.
Читайте также:
Большое количество людей на подъемнике одномоментно создает опасную для сооружения нагрузку. Главный минус же заключается в том, что по обычным ступенькам можно подняться гораздо быстрее.
Даже сложный по форме вариант можно смонтировать с минимальным количеством стройматериалов и неплохо сэкономить за счет этого.
Требования к маршу с поворотом
Принцип, которому должна отвечать любая строительная конструкция в доме – это, прежде всего, безопасность. Но также сооружение должно быть и комфортным в своём использовании. Забежные лестницы являются одной из сложных конструкций, которые полностью должны соответствовать этим двум принципам. Стоит выделить основные технические требования, которые свойственны именно этому типу конструкции.
Главное в монтаже забежных лестниц – это пропорции. Ступеньки лестницы должны располагаться на чётко одинаковом расстоянии друг от друга на всём лестничном пролёте. Обычно расстояние между ними начинается со 100 мм и не превышает 160 мм.
Большое внимание уделяется глубине забежной поступи. Специалисты рекомендуют примерное расстояние на узких участках 100 мм
В центральной части размеры глубины должны составлять примерно 200 мм, а на широких участках параметры глубины ступеньки не должны превышать 400 мм. Для любой лестницы необходимо обязательно предусмотреть качественные ограждения. Забежная конструкция не является исключением из правил. Обычно высота лестничных ограждений колеблется в диапазоне от 900 мм до 1200 мм.
-
Читайте также:
- В забежных конструкциях параметры ширины лестничного марша должны начинаться от 900 мм. В принципе, данный параметр будет зависеть от конструктивных и индивидуальных особенностей отдельной модели лестницы. При необходимости такой показатель можно и увеличить.
- Для высоты свободного прохода для человека устанавливается диапазон 1900–2000 мм. Это тоже индивидуальный показатель, который задаётся в зависимости от роста человека. Взяв показатель роста к нему необходимо добавить 100 мм. Это и будет оптимальным параметром для высоты прохода.
- Угол наклона забежной лестницы не должен превышать 45 градусов. Этот показатель является максимальным углом наклона. Самый удобный и оптимальный угол составляет примерно 30 градусов.
- В среднем количество ступенек на забежных лестницах колеблется от 15 до 18 штук.
- Забежная лестница должна выдерживать большой вес, быть устойчивой и выполненной из износостойких и прочных материалов.
- Примерное нависание поступи на таких лестницах не должно превышать 5 мм.
При учёте всех вышеперечисленных технических требований к забежной лестнице конструкция будет безопасной и комфортной для своего назначения. А также стоит отметить основные требования ГОСТа, предъявляемые к данному виду лестниц, а именно:
- глубина забежной ступени не должна превышать 40 см;
- минимальная глубина забежной ступени должна составлять 10 см;
- глубина центра забежной ступени должна составлять около 20 см;
- высота перекрытия над лестницей не должно быть менее двух метров.
Основные виды винтовой лестницы
Различают такие типы винтовых лестниц:
- простой;
- консольный;
- без стойки;
- классический со стойкой.
Простой вариант является замкнутым, а точнее — ограниченным стенами, причем частично или со всех сторон. В таком случае узким боком ступеньки выходят из толстой опоры, а широким — упираются в соседние поверхности. Консольный тип конструкций подразумевает полностью открытую лестницу, где элементы винтообразного рисунка выходят на свободное пространство и чаще всего ограничиваются поручнями для безопасного восхождения. Со стороны стержня ступеньки сужаются или не изменяются в размерах, соответствуя предпочтениям некоторых дизайнеров и простых обывателей. Спиральные и некоторые другие модели отличаются отсутствием опорного столба. Роль несущего элемента в них выполняет тетива, обычно ее соединяют с боковыми заграждениями. Классическое сооружение представляет собой нанизанные на стержень ступеньки. Именно варианты с центральной стойкой больше всего похожи на строение винта и благодаря им разновидность получила название «винтовая».
Разновидности конструкции
Витые лестничные конструкции бывают разных форм: круговой, многоугольной, полувинтовой, квадратной винтовой и др. Круговые уместны посередине помещений, а многоугольные устанавливаются с примыканием к стене.
Виды винтовых лестниц различаются по способу крепления проступей:
-
Читайте также:
- На колонну и стены. У проступей клинообразная форма, узкая сторона крепится к стойке, широкая — к стенам по периметру лестничной конструкции.

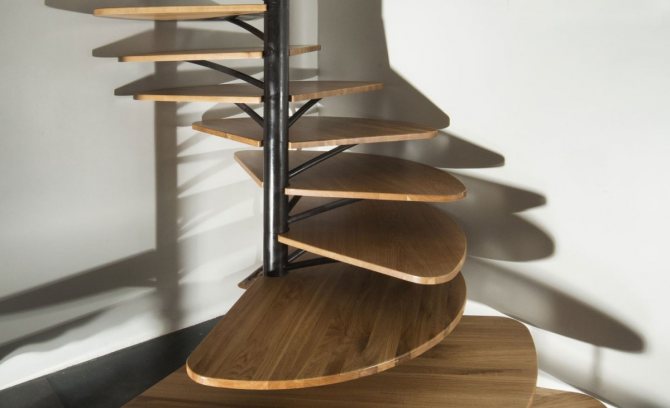

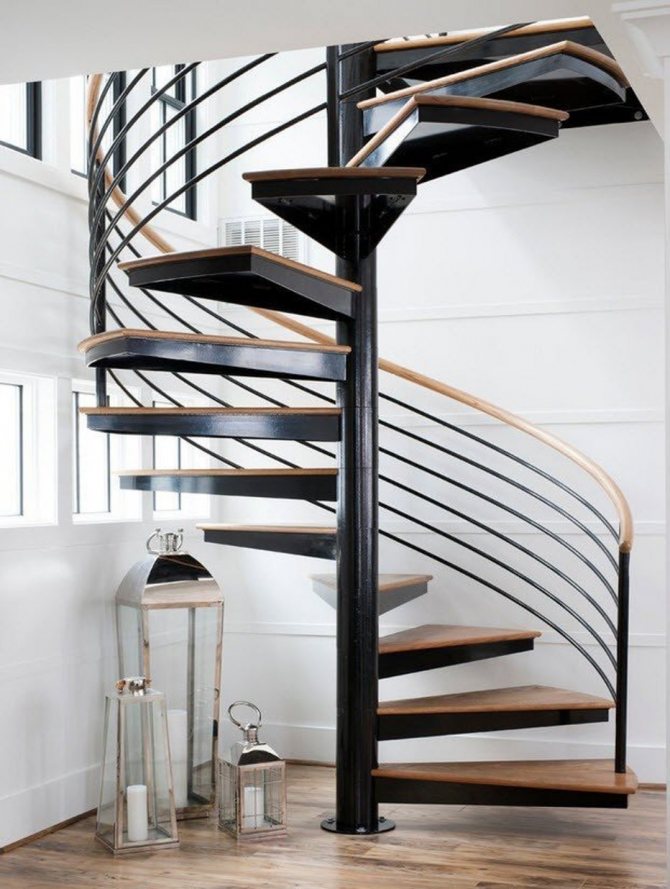

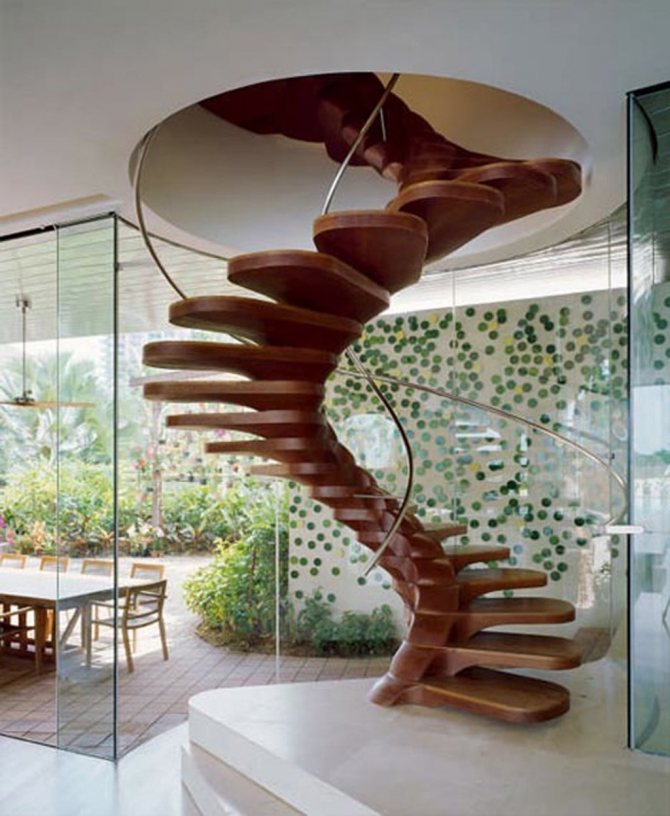

- Консольное крепление к колонне. Проступи закрепляются только одной стороной на центральной стойке без примыкания к стене другой. Такой способ крепления надежен для малогабаритных винтовых конструкций. Одним из вариантов этого способа является нанизывание проступей узкой стороной на обсадную трубу диаметром от 50 мм.

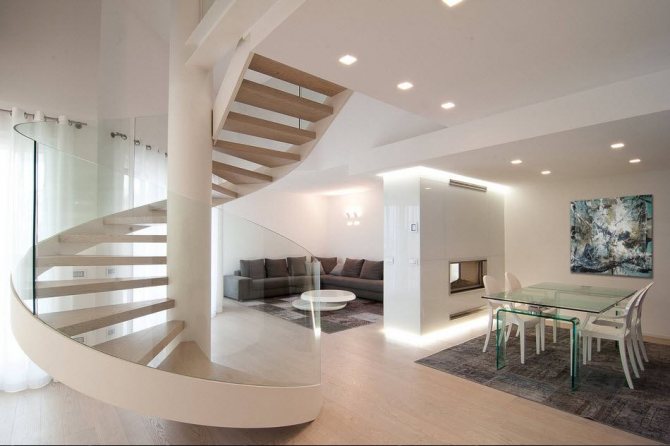

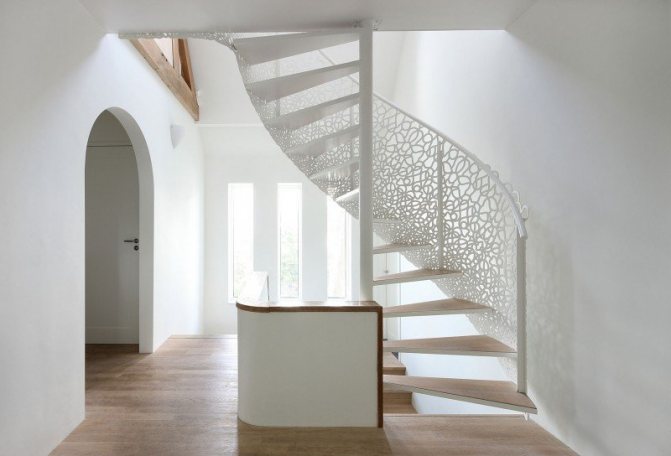

- Без опорного столба. Спиральная тетива служит опорой для проступей и одновременно играет роль ограждения. Такая конструкция выглядит оригинально, но построить ее самостоятельно сложно.

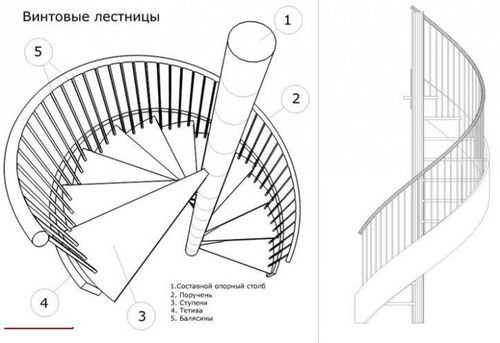

Комплектация и элементы готовых винтовых лестниц
В большинстве случае винтовая лестница имеет идеальное круговое строение на плане сверху с центром в виде опорной стойки, а также со ступенями метровой длины по всему периметру. Причем использование ступеней длиннее полутора метров невыгодно с точки зрения экономии пространства. Винтовая конструкция может состоять из опорного столба, тетивы, боковых ограждений, перил, балясин, опорных стенок и ступенек. Центральная опора присутствует в 3 типах лестниц. Она бывает тонкой, а может занимать много пространства. Во втором случае винтовая лестница скорее всего предусматривается изначально. Перила (поручни) устанавливают на балясинах или же предусматривают как единое целое с боковым заграждением. Балясины или заграждение есть не на всех лестницах, например, на миниатюрных конструкциях иногда обходятся без них. Роль опоры способны играть тетива и сплошные простенки. Последние имеют высоту до первого этажа или полностью скрывают конструкцию. Проступи выполняются как простые забежные ступеньки или под «утиный шаг».
Альтернативные варианты материала
Винтовые лестницы в частном доме иногда изготавливаются из оцинкованной стали. К такому решению мастера прибегают по той причине, что листовое железо в процессе эксплуатации подвергается коррозии. Однако работать с оцинковкой возможно, если у вас в наличии есть специальное сварочное оборудование.
Еще одним решением является алюминий, который прост в обработке. Однако его стоимость выше, но конструкция будет почти в три раза легче. Алюминий гасит вибрацию и не станет причиной разрушения стен. В процессе сборки следует пользоваться той же технологией, которая была изложена выше, а вот для сварки предстоит применять аргоновые агрегаты.
Материалы изготовления лестниц
Основные варианты:
- Дерево;
- Металл;
- Стекло;
- Бетон;
- Камень.
От материала зависит прочность конструкции и срок эксплуатации, цена, способ монтажа, сочетаемость с окружающей обстановкой. Лестницы могут выполняться целиком из одного материала за счет особенностей конструкции, однако на практике преобладают комбинированные варианты. Все упирается в общую эстетику и характер нагрузок. Железные сооружения возводят в местах интенсивного использования, причем нагрузка на фундамент порой оказывается ниже, чем от бетонных и каменных лестниц. Из пластика и других неосновных материалов изготавливают перила, декоративные детали. Новый вариант в строительстве лестниц стал доступен с появлением прочного стекла. Однако для высоких конструкций это решение считается рискованным, да и эстетические свойства стекла не универсальны. Дерево и камень идеально подходят для обустройства дорогой обстановки. Бетон признают самым удобным материалом с конструкторской точки зрения, но это и не ограничивает возможности для сооружения необычных лестниц.
-
Читайте также:

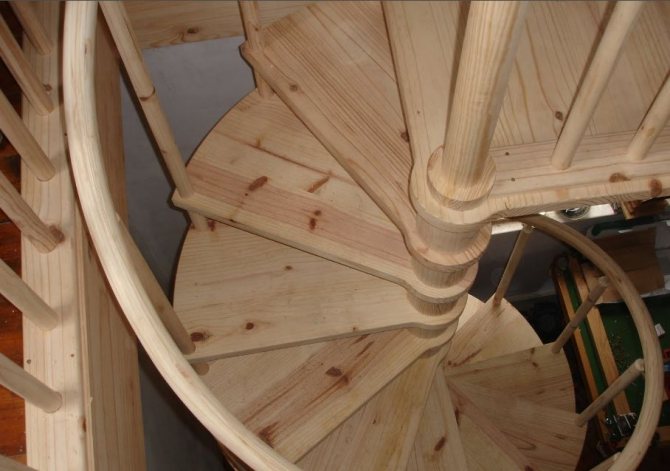

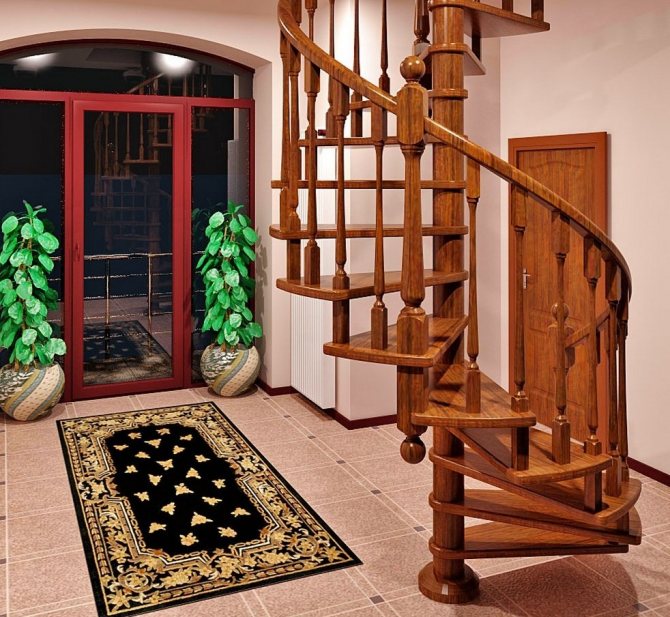

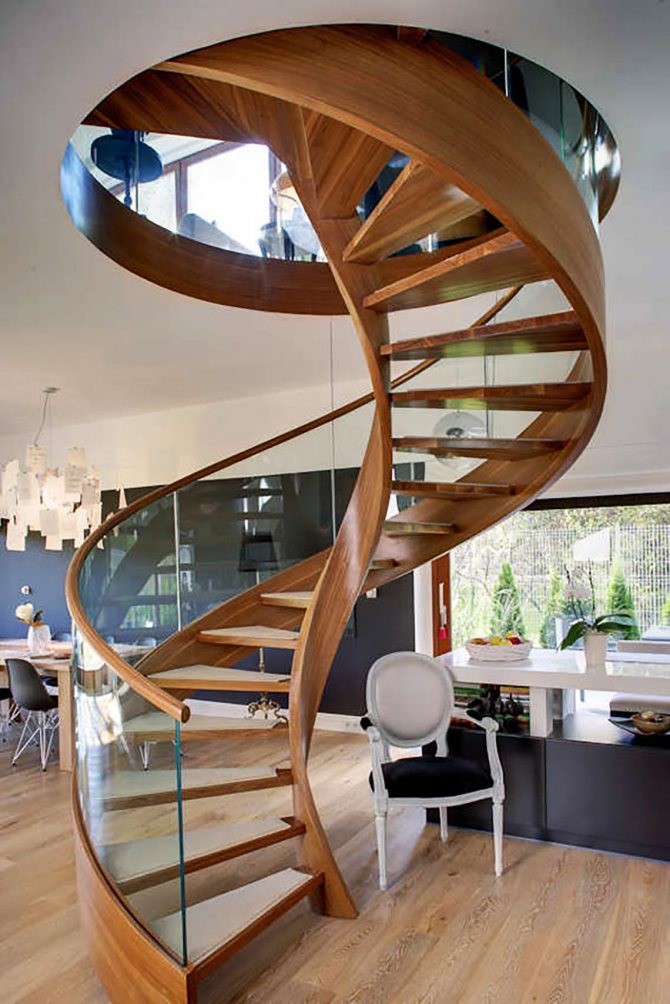

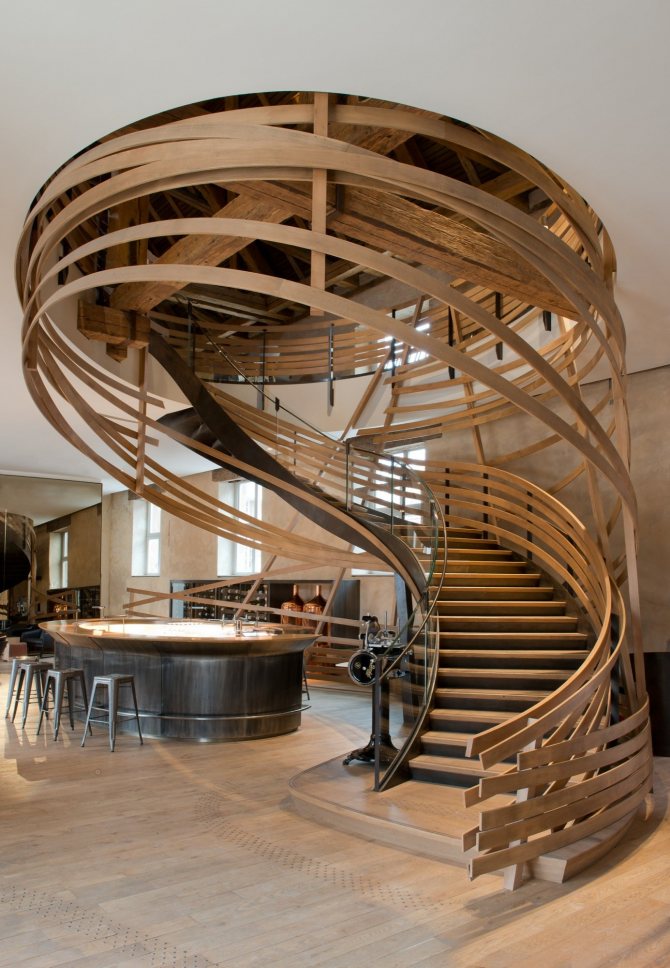

Дерево
Натуральная древесина пользуется спросом даже в современном дизайне с его технологической направленностью. После обработки у природного сырья остается часть полезных качеств, обеспечивающих преимущество над остальными материалами. Лестницы из дерева устойчивы к различным нагрузкам, обладают высокими показателями прочности. Описанные особенности материал сохраняет в течение десятков лет. Устойчивость к влаге и защиту от мелких вредителей обеспечивают специальные пропитки. Кроме этого, составы придают покрытию безупречный вид. Естественный цвет древесины используют как готовое дизайнерское решение, а большой выбор красок для дерева удовлетворит самых требовательных. Наличие навыков работы с деревом помогут при самостоятельной сборке небольшой лесенки. Однако само проектирование — дело для профессионалов. В современный период дерево часто комбинируют с металлом, что открывает возможности для стилевых решений.

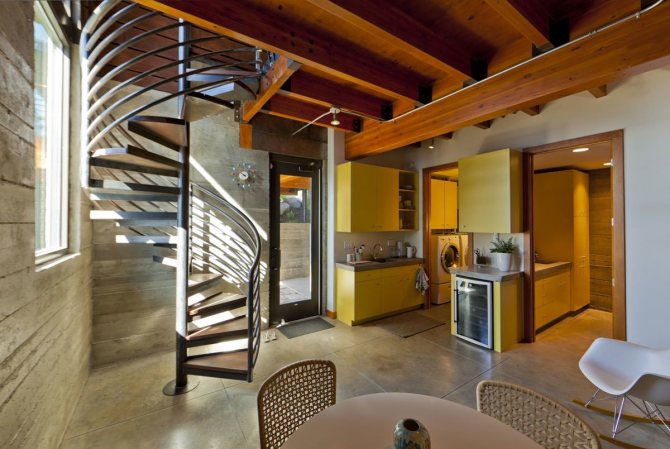

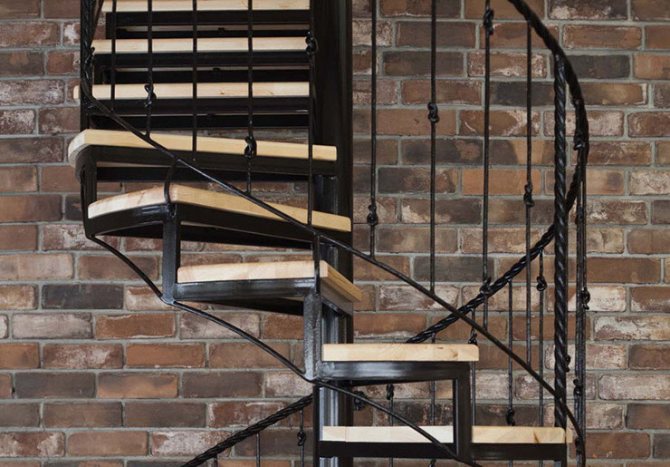

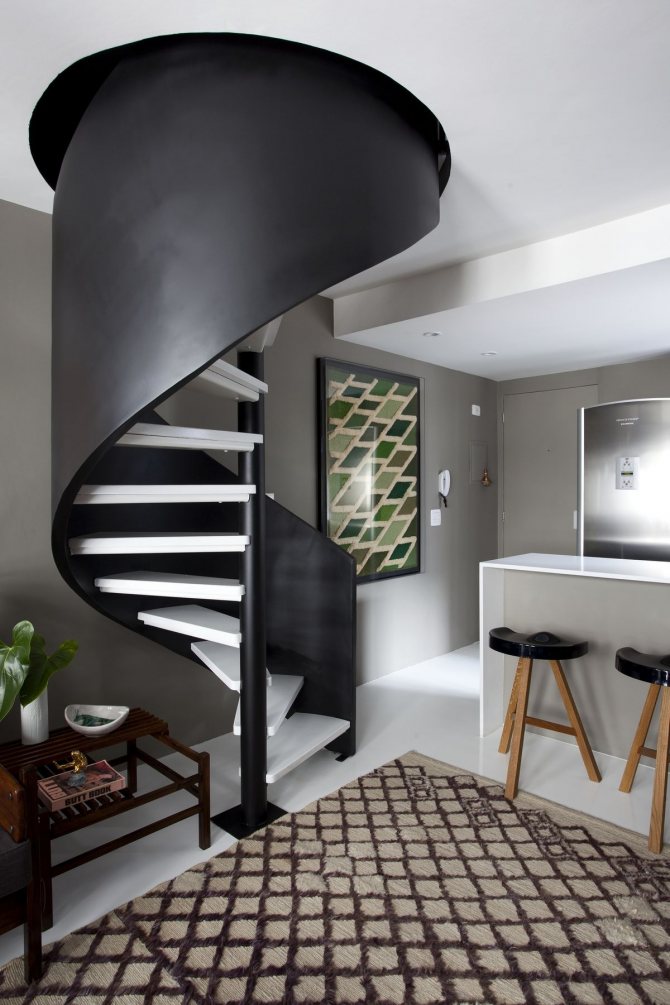

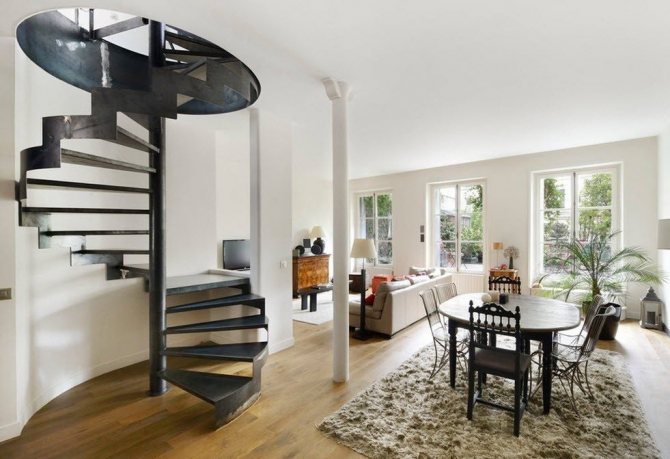

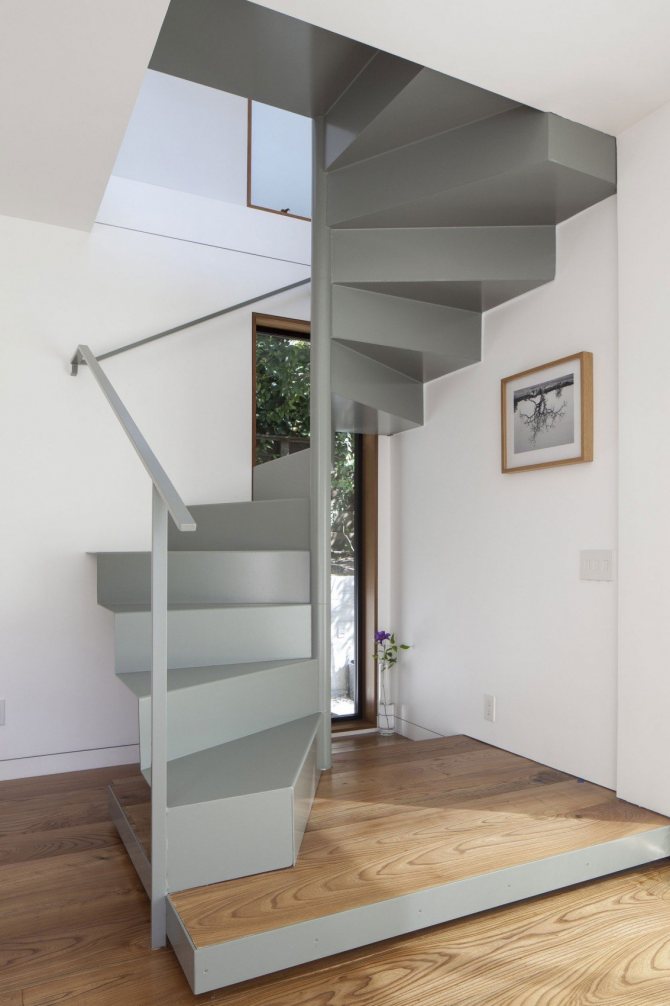

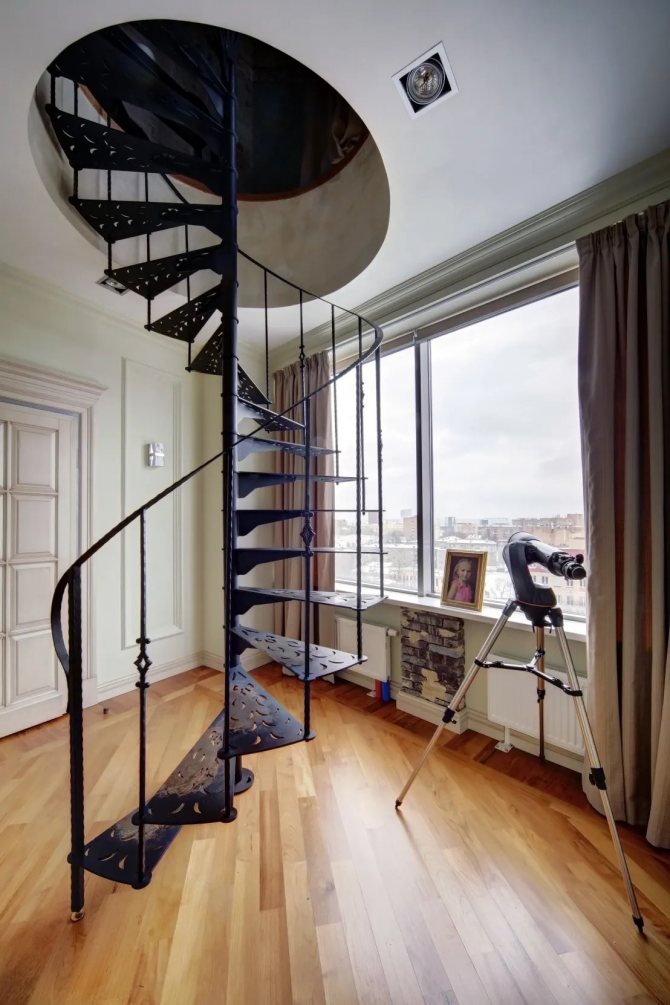

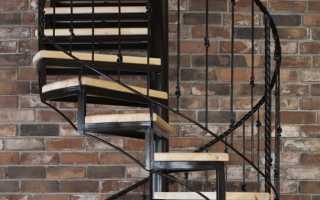

Металл
Часто применяют:
- чугун;
- нержавеющую сталь;
- углеродистую сталь;
- алюминий.
Для любой конструкции важна прочность и долговечность, поэтому часть потребителей не видит альтернативы металлу. Чугун, к примеру, устойчив не только к самим механическим нагрузкам, но и к нарушению эстетики покрытия. Сравнительно невысокая цена означает, что металл находится в привлекательной категории по критерию цена/качество. Притом склонность к коррозии нивелируют порошковые красители. Последние оказывают положительное воздействие и на внешний вид материала. Палитра пигментов для окрашивания металлов включает большой перечень цветов и оттенков. Никелирование и хромирование дополнительно улучшат покрытие. Металл с небольшим весом, алюминий используют для возведения крепких винтовых лестниц. При этом удается избежать чрезмерной нагрузки на несущие элементы здания. Алюминий известен и антикоррозийными свойствами. Стильный технологический интерьер в стилях хай-тек, биотек, техно и минимализм оформляют с использованием нержавеющей стали.

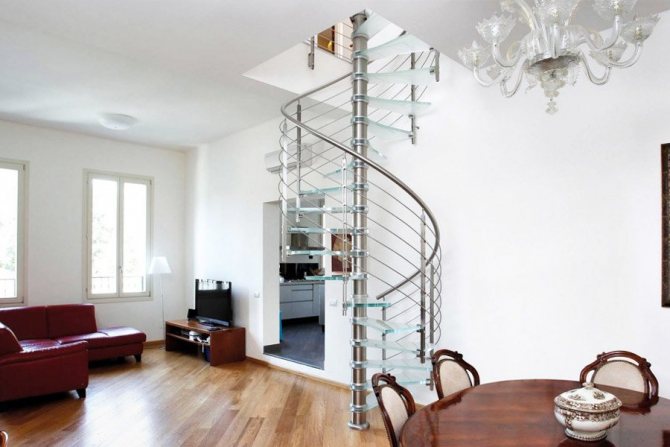

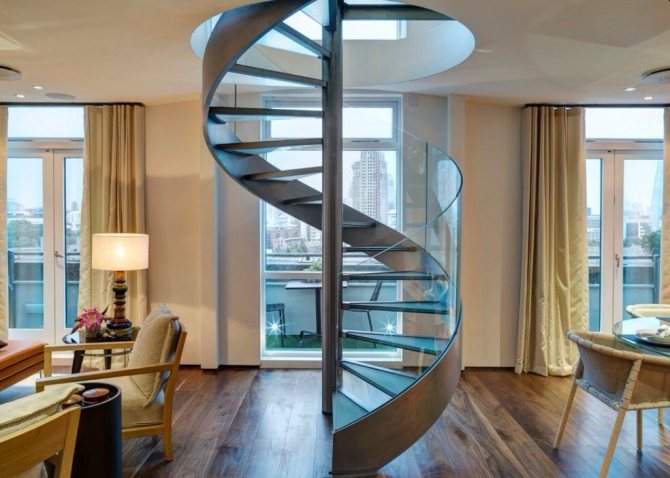

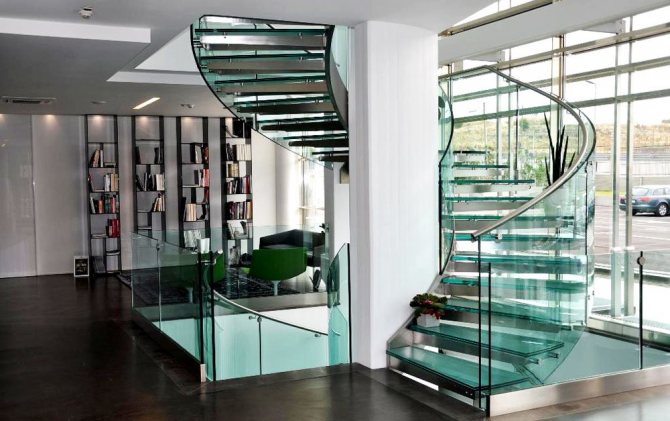

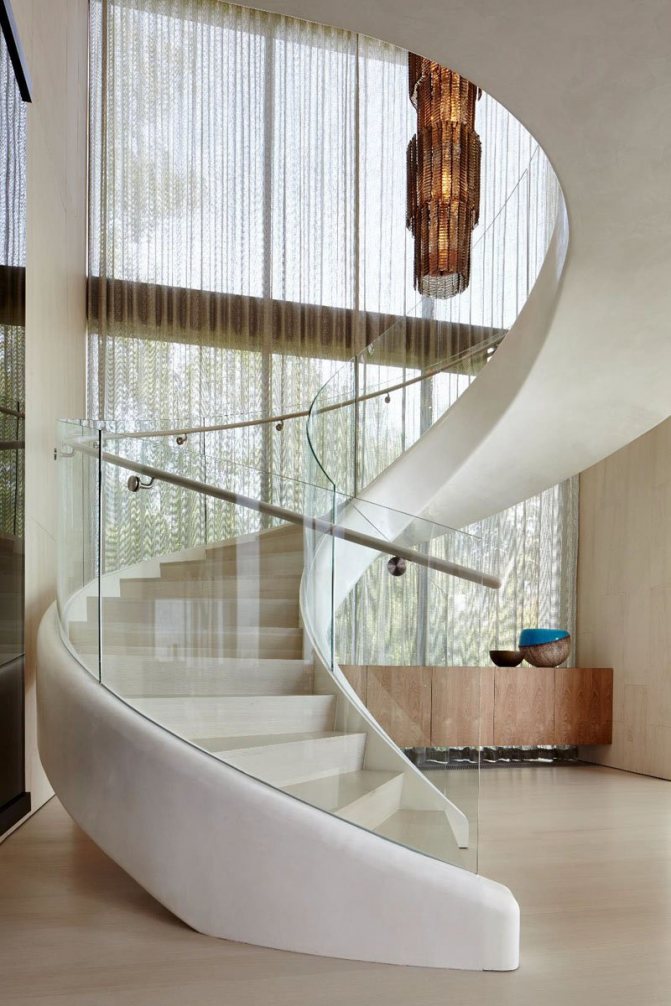

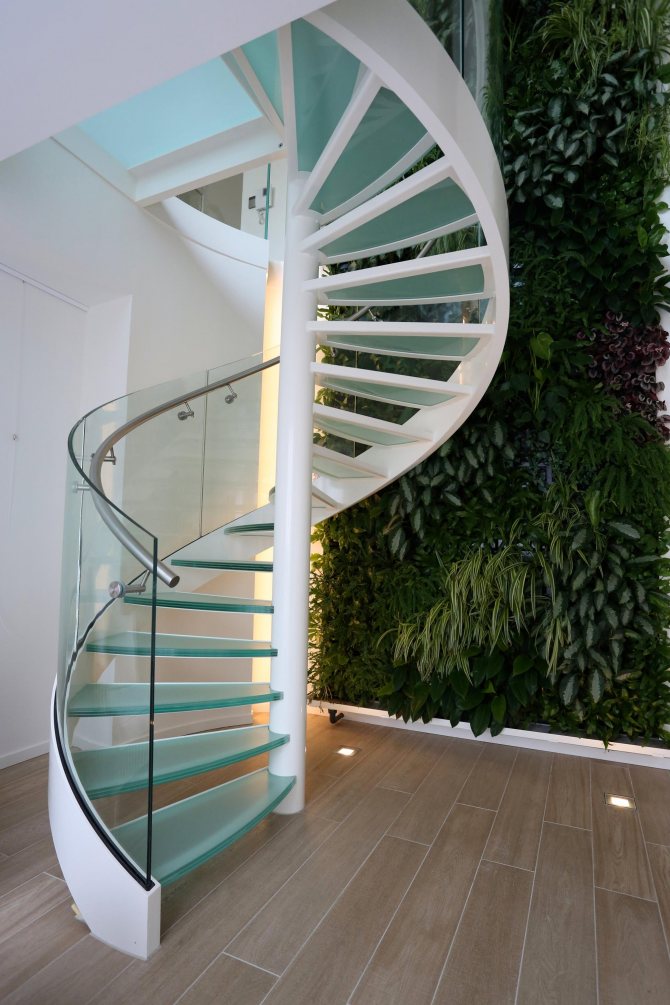

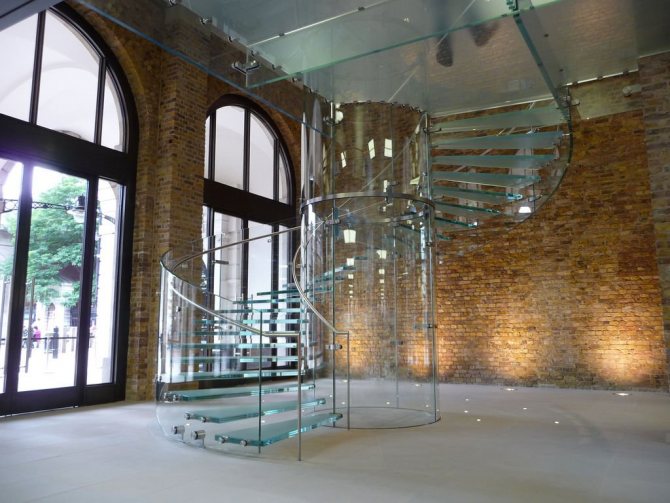

Стекло
Прозрачные стеклянные варианты встречаются в бизнес-центрах, магазинах, офисах, спа-салонах. Использование большого количества стекла дома — не самое лучшее решение, но умение грамотно организовывать пространство в паре с оригинальностью спиралевидных лестниц положительно скажется на помещении. Проектируют стеклянные конструкции в основном в прихожих и на кухнях, и в гостиных, если позволяет оформление интерьера. Прозрачную лестницу в любом случае размещают на самом видном месте, другие варианты расположения не имеют смысла. Стекло само по себе — хрупкий материал, но при этом каленое и оргстекло по прочности даже лучше, чем дерево. Лестницы из ударопрочного стекла можно возводить на много этажей. Все более популярными становятся тонированные варианты. Пигментированное стекло впишется в интерьер, изначально не рассчитанный на размещение объектов из стекла.

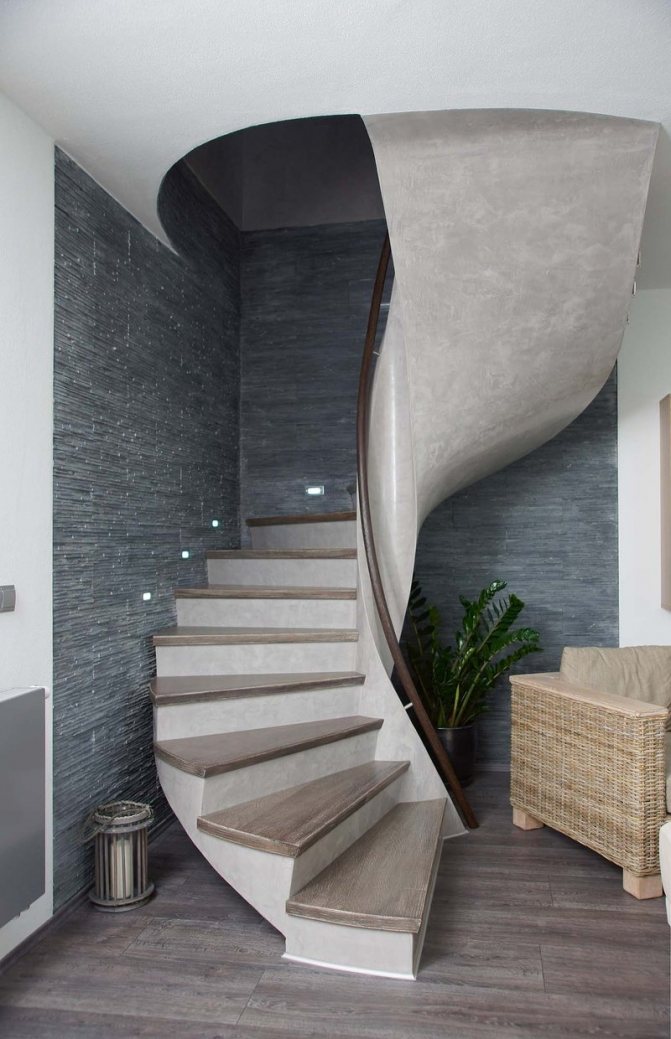

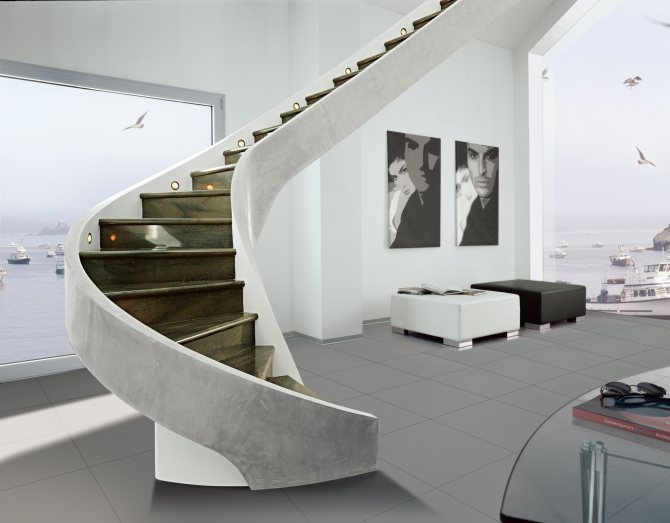

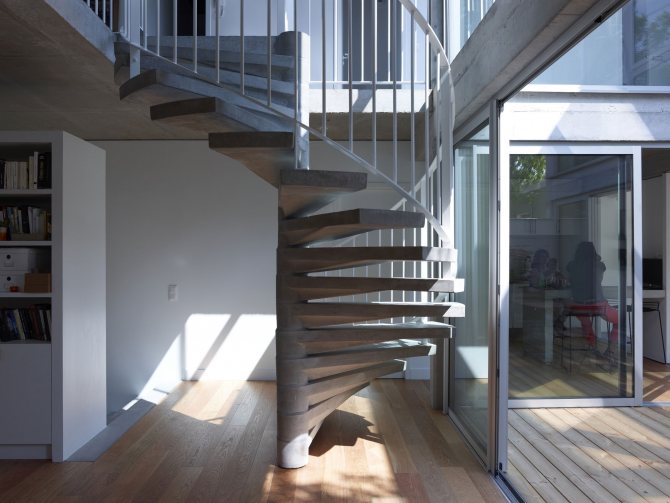

Бетон
Лестница из этого материала обойдется в сравнительно небольшую сумму, но в то же время много весит. Несмотря на отсутствие у самого бетона декоративных качеств, именно этот вариант рекомендуют к использованию тем, кто желает соорудить какую-то особенную конструкцию. Лестницу собирают из каркаса с армированными элементами, с добавлением вяжущего раствора, к примеру, из цемента. Используются металлические включения любой формы. Благодаря этому, можно экспериментировать с конфигурацией тетивы без оформления спецзаказа. Примечательно, что присутствие каркаса и является основным неудобством бетонных сооружений, хотя не вынуждает застройщиков отказываться от креативных идей. Лестницы имеют либо однообразную структуру с бетонным основанием, поручнями, тетивой и ступенями, либо материал применяется для формирования отдельных частей.

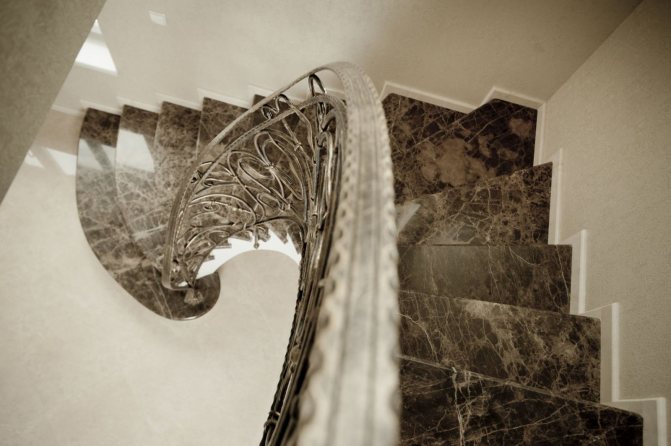

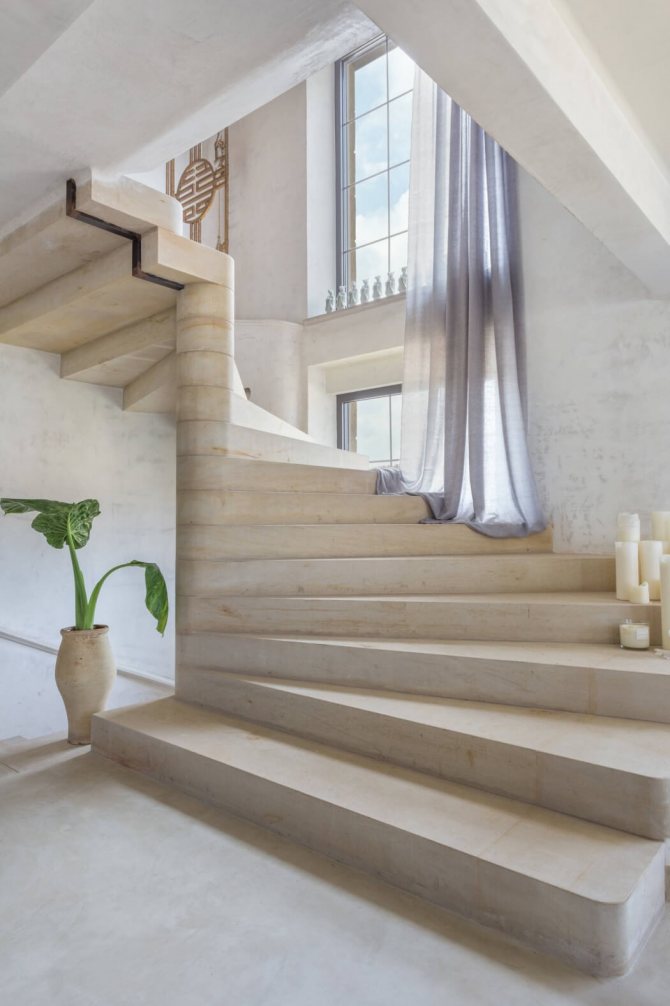

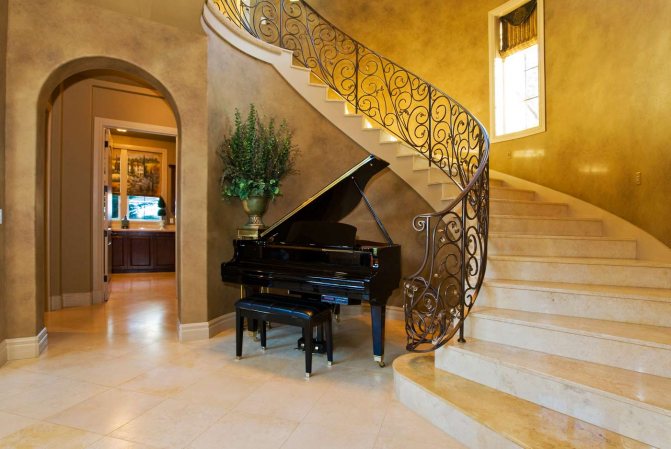

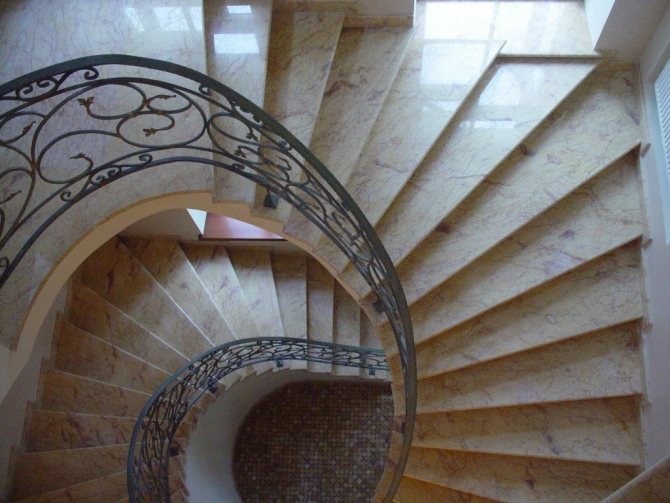

Камень
Прочный и долговечный материал. Каменные ступеньки — идеальный вариант для дорогого интерьера, например, под барокко или классицизм. По разнообразию текстуры и окраса каменные изделия превосходят все остальные. Поверхность камня бывает идеально гладкой, слегка шершавой, с маленькими сколами, зернистой структурой. Даже обычный камень выглядит красиво и дорого, а большой бюджет позволяет владельцу ощутить красоту лестниц из малахита, мрамора или других ценных пород. В числе недостатков, помимо высокой цены, стоит отметить сложность и длительность изготовления, большой вес. Массивные каменные лестницы возводят только с первого этажа. Именно из-за большой нагрузки конструкции из камня встречаются намного реже. Проектировщики тщательно рассчитывают возможности основания под них и обычно формируют его из кирпича или бетона, с использованием металлических включений. Камень применяют не только как основной материал, но и в качестве декора для ступенек.
Форма лестницы

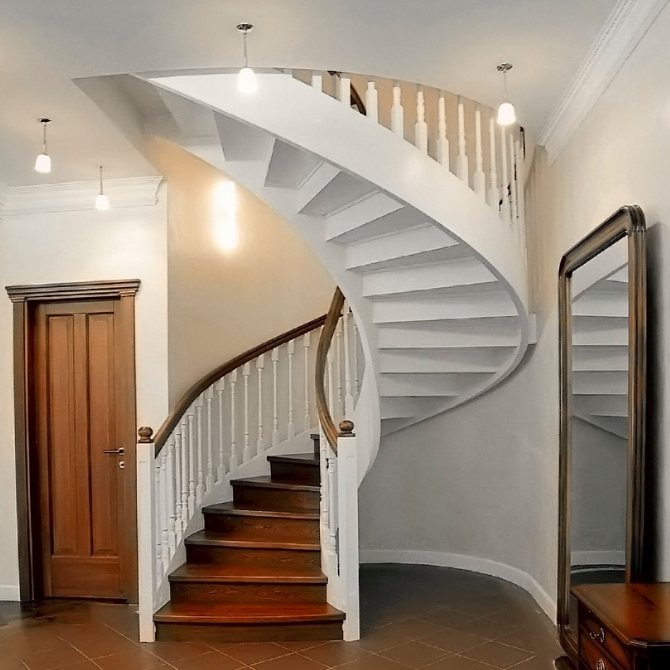

В проектах иногда закладывают лекальную конфигурацию, которая предусматривает использование забежных ступенек и имеет разные радиусы или смещенные витки. Забежные ступеньки бывают винтовыми и поворотными. Первый вариант применяют в том числе при возведении спиральных лестниц, причем иногда замкнутую спираль переводят в открытое ответвление. У лестниц этого вида между ступенями находится идеально круглое пространство, овальная планировка встречается редко. Спиральные лесенки входят в категорию криволинейных, главная особенность которых заключается в отсутствии центральной опоры. Классическая винтовая лестница такую стойку имеет. К криволинейным относят также и циркульные лесенки. В закругленных лестницах ступени иногда «разбавляют» небольшими площадками. Что касается поворотных ступенек, то они необходимы для оформления изгиба с прямым или острым углом. Такие повороты и дали название прямоугольной винтовой лестнице. Последняя состоит из большого количества маршей, минимум трех на один уровень.
Некоторые проекты совмещают спиральный и прямолинейный рисунок в одно решение — любителям абстрактного дизайна следует присмотреться к таким идеям.
Расчет лестницы с забежными ступенями
После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

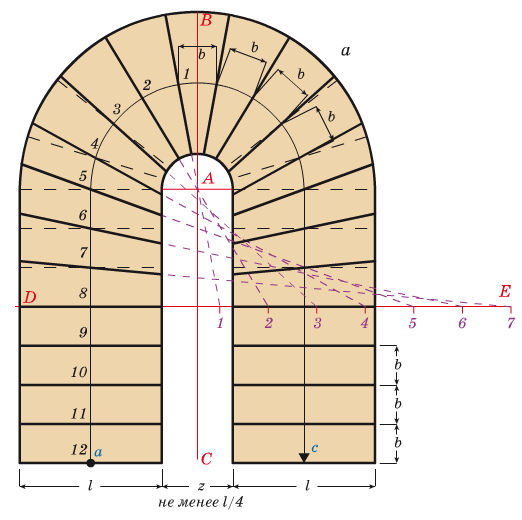

П-образная лестница
Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.
Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.
Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

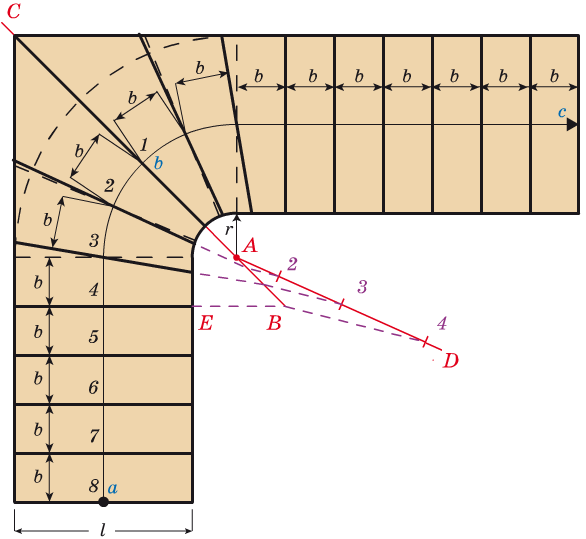

Расчет поворотной лестницы на 90 градусов
Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:
- прямая АС делит угловую ступень пополам;
- две ступеньки своими краями примыкают к прямой АС.
Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).
Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.
Как правильно спроектировать – расчет параметров
Проектировка включает в себя учет десяти основных показателей, не считая размеров заготовок. Длина каждой отдельной ступеньки винтовой лестницы должна составлять не менее 80 см. Приемлемая ширина центральной части проступей — не меньше 20—25 см. Размер ступеньки определяется разницей ширины заготовки и конечного изделия, длиной и углом. Чтобы составить проектный чертеж, лучше воспользоваться специальными калькуляторами. Необходимо определить и ввести такие показатели, как общая высота подъема, диаметр витка, расстояние, образующее внутренний радиус. К расчетам следует добавить количество ступеней, их ключевые характеристики: длину, ширину, толщину и угол (если ширина проступи неодинаковая в двух концах). Замеряется также высота пролетов между ступеньками, а они есть у подавляющего большинства обычных винтовых и у значительной части криволинейных лестниц. Последний значимый показатель для расчетов — угол поворота лестницы. Лекальные варианты проектируются с множеством дополнительных данных.

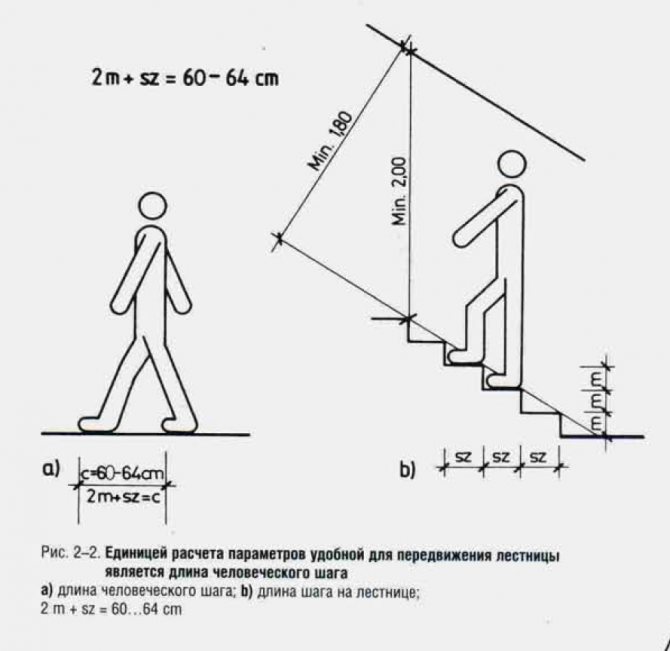

Оптимальные размеры лестницы и ее элементов
Ключевой частью подъемной системы являются ступеньки. Их габариты регулируются нормами и рекомендациями. Расстояние от внутреннего диаметра до внешнего края называется длиной, а поперечный показатель — шириной. Рекомендуемое значение длины находится в пределах 80—150 см. Центральную часть ступеньки нельзя делать уже 20 см, притом на самую широкую часть рекомендуют отводить не более 45 см, где бы она не находилась. Интервал между ступеньками обычно проектируют нулевым или отрицательным, ведь промежуток не прибавит комфорта в эксплуатации лестницы. У закругленных подъемников высоту просвета между проступями ступенек делают больше, чем в прямых маршах. Оптимальное значение — 18—25 см. Перила лучше располагать на высоте не менее 100 см. Общая высота конструкции — момент индивидуальный, в первую очередь важно точное соответствие уровням здания. Имеет значение и ширина места на ступеньке, на которое обычно ступает человек — для удобства на него рекомендуют оставлять минимум 25 см.

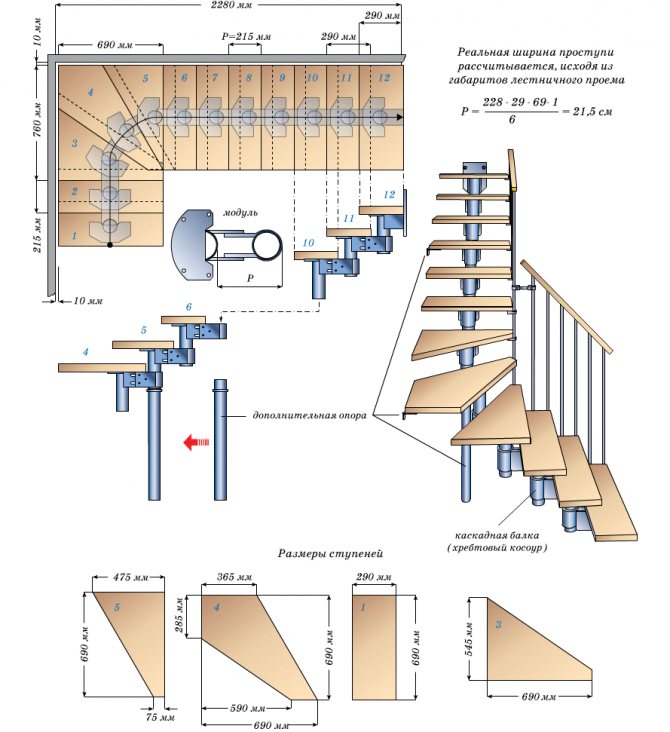

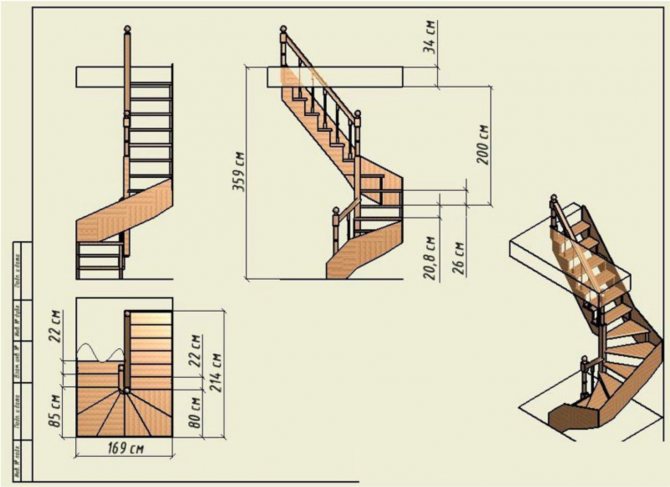

Чертежи и методы расчёта забежных ступеней
На сегодняшний день вовсе не обязательно составлять план и чертежи будущей конструкции самостоятельно. Существуют несколько удобных способов, которые помогут это сделать и сэкономить время и силы. Например, можно воспользоваться проектными программами для конструирования различных сооружений. Это разные приложения и сайты, на которых можно чётко рассчитать количество материалов и другие детали.

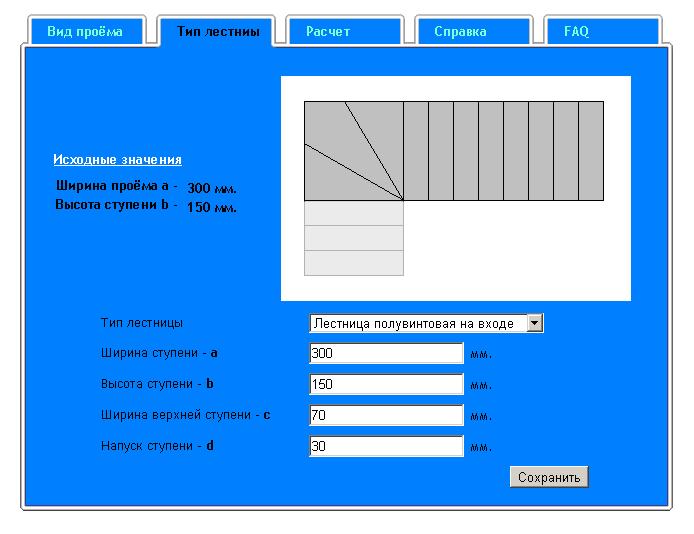

А также при расчёте размеров лестницы можно прибегнуть к помощи онлайн-калькуляторов. Это один из самых удобных способов при создании чертежа забежной конструкции. Данные программы позволяют произвести необходимые расчёты и корректировать заданные значения. Программы полностью автоматизированы. Они выдают примерный чертёж сооружения на основании заданных значений.
Довольно часто при расчёте размеров приходится использовать метод пропорций. Чаще всего он применяется при конструировании Г-образных и П-образных лестниц. В таких случаях выполняются следующие шаги:
- на чертеже размечается середина марша, по которому проводится линия. Затем на данной прямой линии отмечаются отрезки, которые равны ширине поступи;
- отмечается граница между прямыми и забежными ступеньками;
- нужно чётко отметить середину поворотной площадки лестницы, по которой проводится отрезок;
- от линии, которая определяет середину поворотной части, необходимо отложить около половины размера забежных ступенек;
- от расчётного количества ступеней следует отнять полученное по чертежу число прямых ступеней. При этом контролируется глубина проступи на средних участках марша. Если такой показатель будет меньше рекомендуемого, то количество ступеней стоит снизить.
Изготовление деталей конструкции лестницы
Главный несущий элемент, опорный столб делают из металлической трубы, реже — из деревянного стержня, кирпичей или бетона. Диаметр варианта из металла делается с толщиной от 5 см, остальных от 15 или 50 см. Центральная стойка изготавливается с запасом прочности с расчетом на массу всех элементов, нескольких людей и тяжелого багажа. Ступеньки, в свою очередь, несложно сделать самостоятельно. Для этого рекомендуют проклеенные бруски. Сначала формируют шаблон, а затем каждая ступенька вырезается из заготовки с размеченным радиусом. Последнюю, верхнюю ступеньку лучше делать платформой вровень с полом и с большей шириной. Что касается стоек и балясин, то требуется не менее 50×50 мм в разрезе для дерева и 15×15 мм для металла. Самостоятельное изготовление балясин станет интересным занятием, нужны лишь минимальные навыки работы на токарном станке и схема. Перила, в свою очередь, имеют изогнутое строение, поэтому для всех вариантов создания характерен высокий уровень сложности:
- Выпиливание коротких частей из цельного массива.
- Склеивание из тонкого шпона.
- Выпиливание изогнутых деталей из блока.
Лестница с поворотом на 90 градусов как сделать своими руками
Столбчатый фундамент своими руками пошаговая инструкция, видео

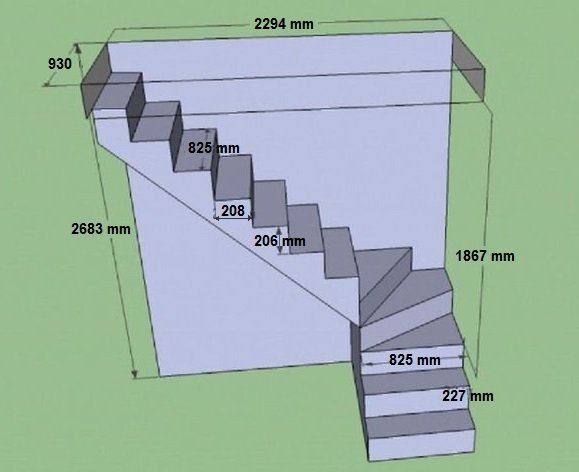

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:
- длина лестничного проема равна 2294 мм;
- ширина — 930 мм;
- высота перекрытия — 2683 мм.
Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:
Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.
Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.
Изготовление косоуров

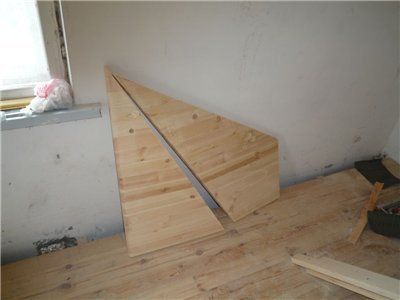

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.
Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

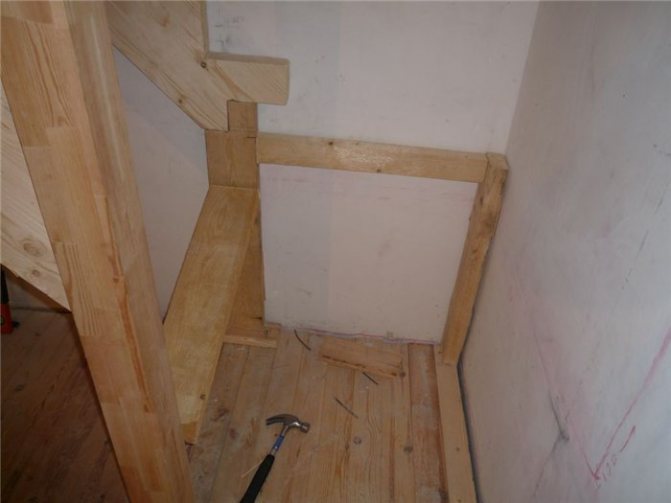

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.
Верхние концы косоуров закрепляем с помощью металлических уголков.

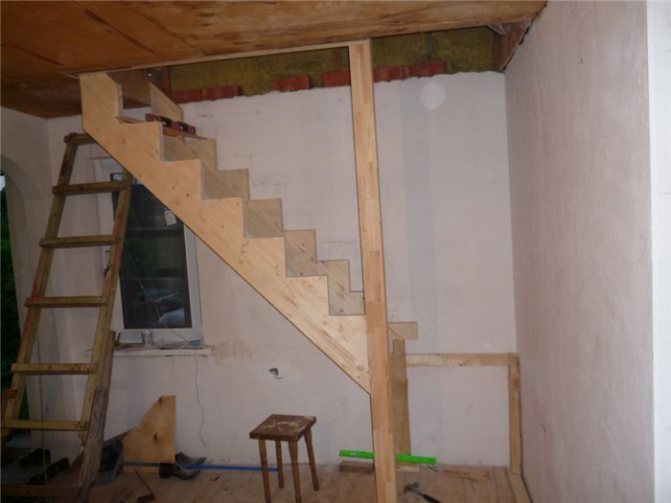

После того, как несущие элементы будут закреплены, должно получится следующее:
Как сделать забежные ступени

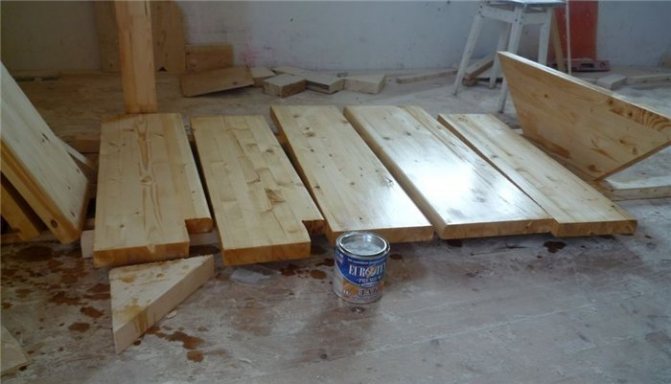

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.
Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

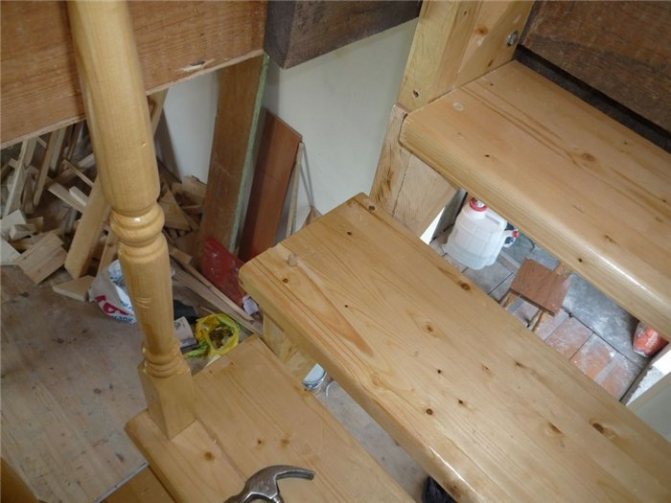

Монтаж лестницы с забежными ступенями

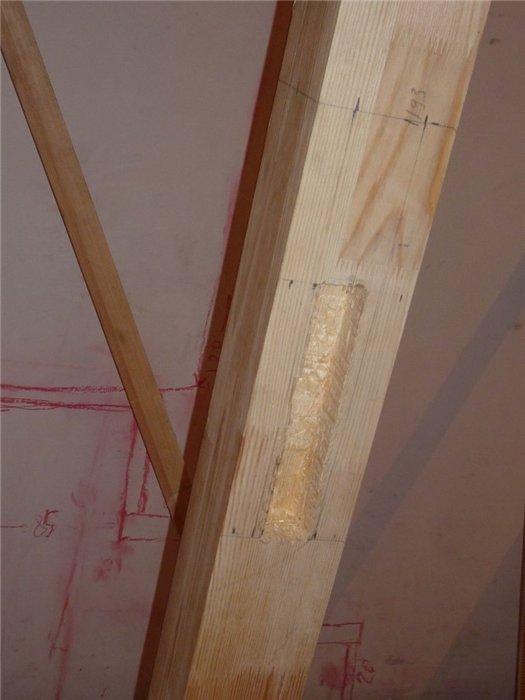

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.
Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.
Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

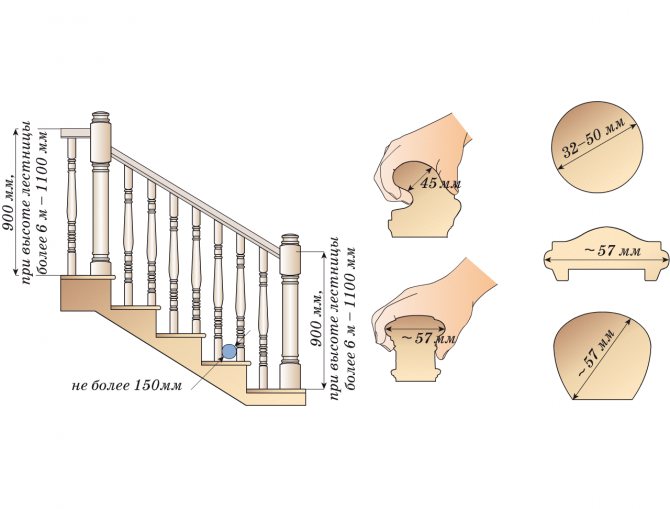

Установка перил

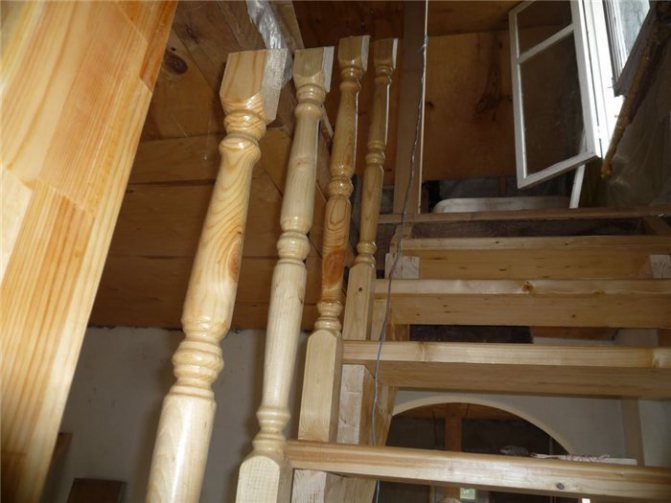

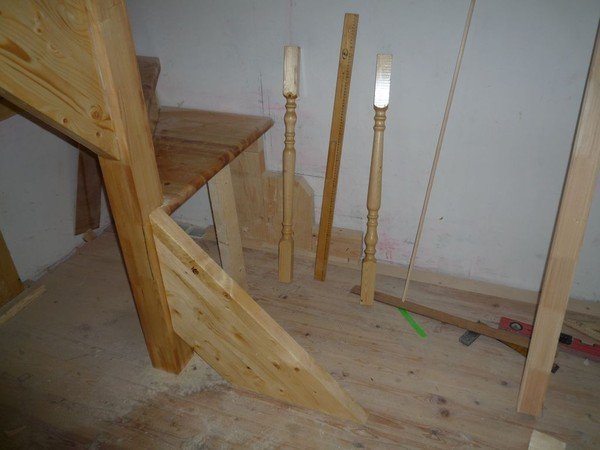

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.
Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем
Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника
Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.
Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.
Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

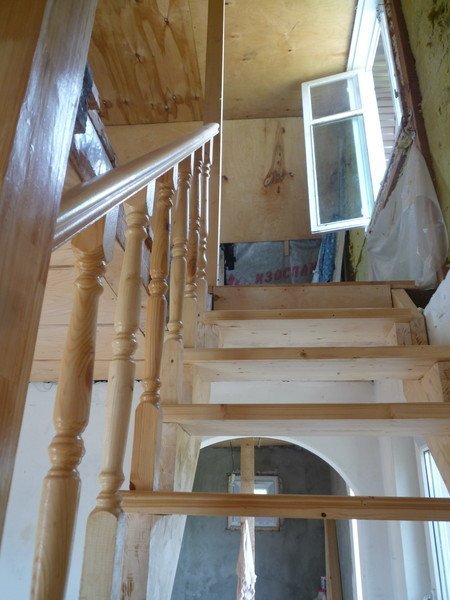

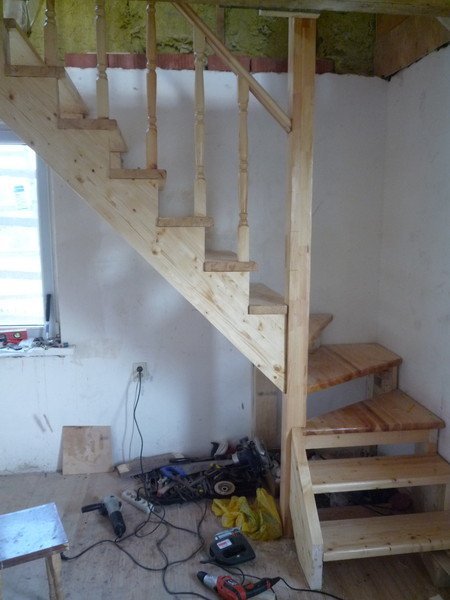

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.
Особенности монтажа лестничной конструкции
Первым делом устанавливают столб, если такая опора предусмотрена проектом. Понадобится помощь экспертов, потому что кривизна спровоцирует постепенное разрушение. Установка столба производится на опорную пятку. Затем трубу обматывают полиэтиленом и крепят на ней ступеньки с использованием специальных гильз. Монтаж горизонтальных элементов лестницы производят больцами. В процессе ориентируются с помощью строительного уровня. Вместо больц используют также столбики или укосины. Они необходимы в тяжелых конструкциях, чтобы направить нагрузку на опору более равномерно. Перила устанавливаются относительно легко. При больцевой системе крепления в роли закладных для стоек используют металлические трубы. Поручни присоединяют штырем. Криволинейные варианты без центральной опоры собирать сложнее, при этом нужно точно рассчитать нагрузку на тетиву.
Расчет длины
Общепринятая ширина консоли составляет около одного метра. Консоли длиной менее 80 см будут крайне неудобными для подъема, с учетом того, что человеку поднимаясь или спускаясь по достаточно крутой лестнице нужно будет держаться за перила. Метровые же консоли наиболее предпочтительны, так как общая ширина лестницы в этом случае получается всего два метра, что вполне компактно для небольших помещений.
С другой стороны, метровая ширина вполне достаточна для того, чтобы человек любой комплекции смог спуститься или подняться по лестнице, не испытывая дискомфорта. Консоли длиной в один метр могут изготавливаться из единой доски толщиной в 50 мм, без устройства дополнительных усилений, которые будут необходимы при большей длине. Усиление на длинных ступенях делается воизбежание неприятных ощущений, вызываемых их прогибом под весом человека.
Также делать длину консоли больше одного метра не рекомендуется и потому, что при этом значительно увеличивается общая ширина. В таком случае теряется главное достоинство винтовой конструкции — ее компактность, и сооружение обычной маршевой лестницы выглядит более целесообразно вследствие ее большей безопасности, простоты конструкции и функциональности.

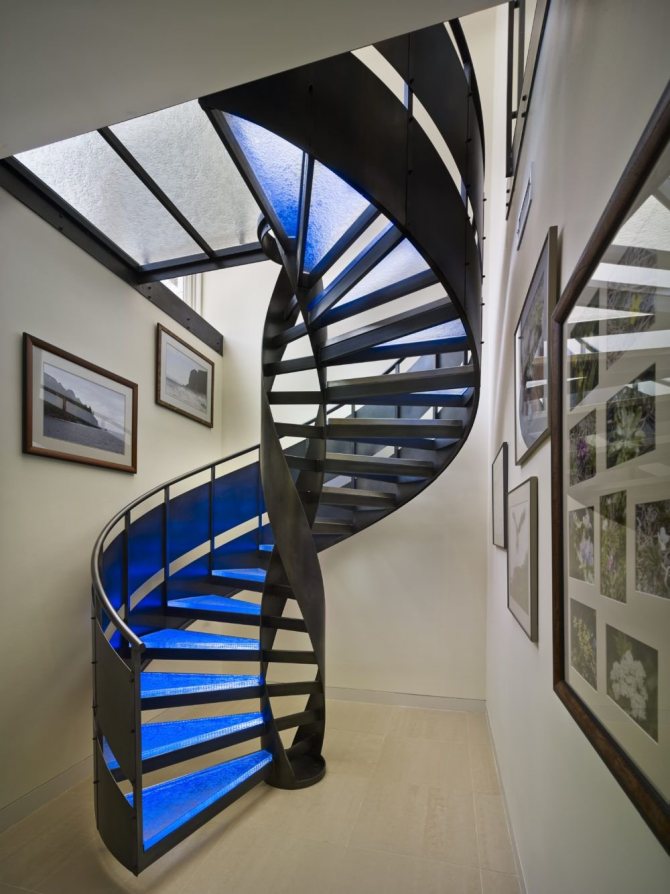

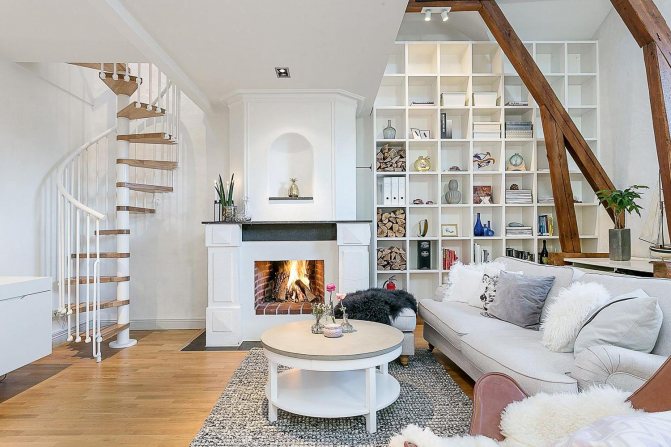

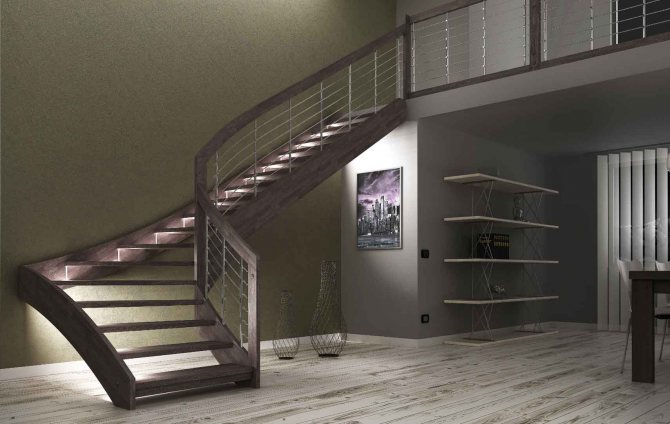

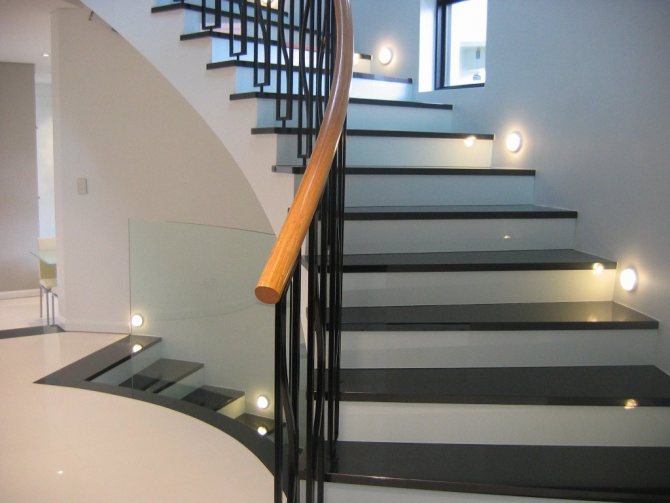

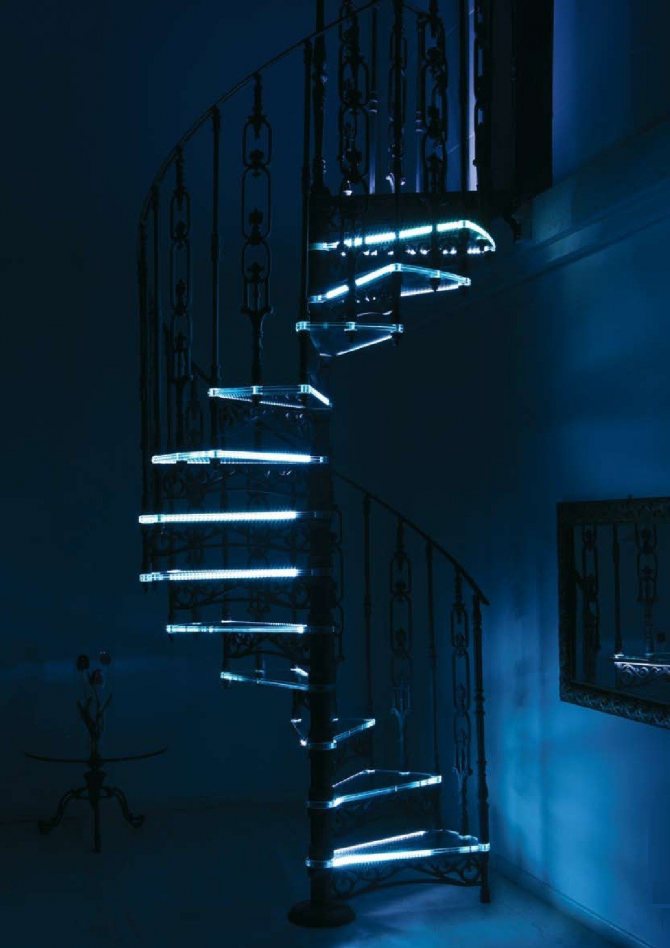

Декор и подсветка винтовых лестниц
Создание оригинального дизайна лучше начинать еще на стадии проектирования. Основную часть внимания уделяют форме ступенек. На готовой лестнице декорируют опорную стойку и перила. Столб можно украсить искусственным растением, перила — рисунками или даже книжными полками. В этом смысле, а также в плане безопасности сплошные перила лучше. Металлический подъемник стилизуют в исторических мотивах или под объект промышленного предназначения, а ступеньки декорируют коваными формами. Опорную часть лесенок также возводят в виде модулей для хранения предметов, что, помимо прочего, добавляет конструкции устойчивости. Подсветку для лестниц используют в практических и декоративных целях. В темном месте она просто необходима, а с другой стороны — размещенная на опоре или ступеньках, она придает конструкции эффектности и легкости. Оборудованная неоновым или светодиодным освещением лестница, презентабельно выглядит и может удобно эксплуатироваться в темноте.
Декор винтовой лестницы можно удачно согласовывать со многими стилями, в том числе:
- американским;
- конструктивизмом;
- хай-тек;
- викторианским;
- испанским;
- минимализмом;
- деревенским.

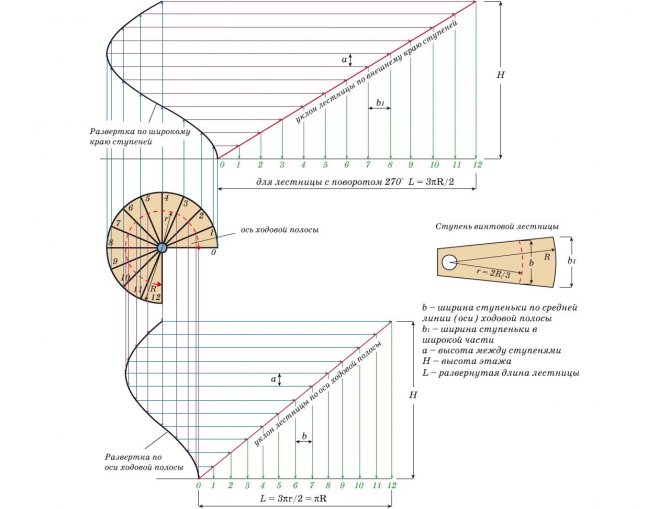

Оптимальные размеры и важные моменты
Спиралевидная форма – это преимущество и недостаток конструкции. Частое использование такой лестницы способно привести к снижению настроения или вызвать головокружение.По этой причине винтовая лестница должна быть не только надёжной, но и удобной в использовании. Для этого необходимо учитывать важные моменты:
- отказ от использования подступенка позволит избежать неудобства при постановке ноги на узкую часть ступеньки;
- минимальный диаметр опорной стойки – 5 см;
- столб обязательно следует закрепить сверху и снизу конструкции;
- монтировать стойку на деревянный пол следует с помощью анкерных болтов, на бетонный – путём использования растяжек;
- середина ступени должна быть не уже 20 см, узкий конец – не менее 10 см;
- ступени должна перекрывать друг друга как минимум на 5 см;
- минимальная высота просвета (пространства для человека) – 2 м;
- оптимальная ширина проёма от 105 до 305 см;
- на полном повороте (в 360О) должно быть не менее 12 ступенек;
- придать дополнительную жёсткость и повысить надёжность лестницы можно путём установки кронштейнов под ступени;
- диаметр конструкции зависит от частоты использования – от 140 см при редкой эксплуатации, от 2 м – при частой.

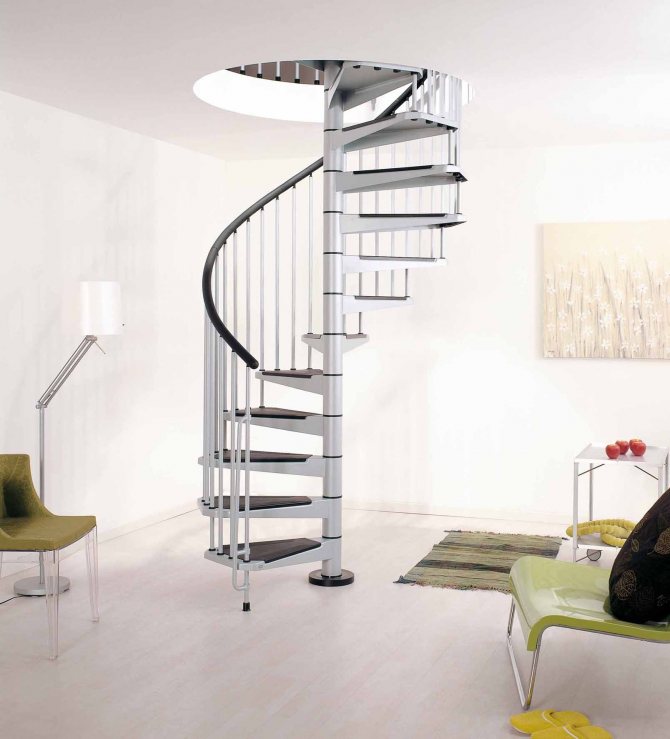

Вы можете купить готовую винтовую лестницу из модулей и собрать ее, как конструктор. Тогда большинство расчетов вам не потребуется.
Количество ступеней рассчитывается по формуле: (должно получиться целое число). Например:
- (не целое число);
- = 58,9 (снова дробное выражение);
- = 54 ступени высотой 6 см.
