Нет циркуляции в системе отопления — в чём причины?

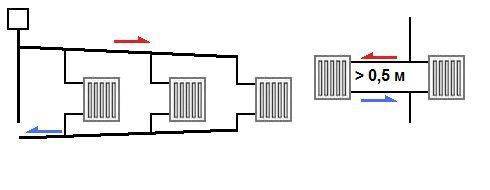

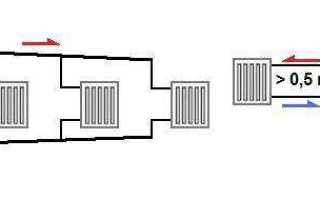

Отопительные системы с верхней подачей воды

Теплоноситель – в данном случае вода – подлежит нагреву и подаче в верхнюю часть отопительной системы посредством трубопровода. Труба, применяемая для подачи воды должна обладать большим диаметром по сравнению с трубами, которые отвечают за подачу воды к радиатору. Это необходимо для достижения наибольшего сопротивления теплового обмена. Горизонтальные трубы надлежит устанавливать с минимальным уклоном в пределах одного сантиметра на подгонный метр.
Совет: если вы собираетесь применять отопительную систему с естественной циркуляцией воды, помните, что радиаторы необходимо подключать с помощью диагонального способа

После непосредственного отопления помещения вода переходит в котел по специализированной трубе – обратке. Здесь она подогревается заново и цикл движения воды повторяется. Котел для нагрева располагается в самом низком участке системы, под радиаторами. Обычно, эти элементы устанавливаются в котельных, для которых выделяются подвальные помещения.

Естественная / принудительная циркуляция системы отопления

Воздух в системе отопления. Как удалить воздушную пробку не сливая воду.

Очень простая и эффективная система отопления частного дома

Трубопроводы: причины низкого нагрева

Определение воздушных пробок в батареи с помощью тепловизора
Сбои в режиме нагрева свойственны двухтрубной системе отопления. Не греет в этом случае подводящая магистраль, распределяющая теплоноситель по радиаторам. Выявление «проблемной» зоны можно сделать с помощью измерения температуры на поверхности труб или тепловизора.

Естественная циркуляция

Уклон трубы для отопления с естественной циркуляцией

С чем могут быть связаны подобные проблемы? Если отопление плохо греет – возможно несоблюдение уклона магистрали. Это относится только к системам с естественной циркуляцией. Согласно нормативам уклон труб должен составлять 10 мм на 1 м.п. Помимо этого учитывается направление – от разгонного стояка к радиаторам. Для обратной трубы уклон должен быть к котлу.

На первом этапе необходимо с помощью строительного уровня измерить этот показатель. Если он соответствует норме, но радиатор отопления не греет, – есть вероятность образования воздушных пробок. В этом случае рекомендуется комплексный подход, который включает в себя следующие этапы:

• Измерение угла наклона. В случае надобности – его изменение до требуемого показателя;
• Промывка труб для удаления известкового налета;
• Заполнение системы теплоносителем с открытыми кранами Маевского на радиаторах.

Такая методика позволит устранить низкий показатель теплоотдачи системы отопления.

Принудительная циркуляция теплоносителя

Принцип действия воздухоотводчика

Для системы с принудительным движением воды в трубах образование воздушных пробок можно избежать, с помощью установленного в верхней части системы воздухоотводчика. Отчасти он выполняет функции открытого расширительного бака, но при этом не снижает давление в трубах до критического уровня. Его отсутствие является косвенной причиной плохого нагрева радиатора отопления.

Специфика закрытых систем отопления заключается в необязательном соблюдении уровня установки труб. Однако при превышении критического уровня нагрева теплоносителя происходит выделение пара, который является основной причиной появления воздушных пробок. Так как воздух имеет меньшую плотность, чем вода – он будет концентрироваться в верхней области участков трубопровода. Если плохо греют радиаторы отопления в закрытой системе – причина может заключаться в снижении объема теплоносителя в трубах из-за сопротивления воздуха.

Что необходимо сделать в этом случае? Прежде всего – проверить работоспособность воздухоотводчиков. При долгом простое клапан может покрыться известковым налетом, что делает невозможным его открытие под давлением воздуха.

Кроме этого фактора нужно учитывать превышение гидравлического сопротивления в системе. Вот почему не греет батарея в отоплении при неправильном первоначальном расчете. Поэтому прежде чем приступать к установке новой системы или модернизации старой – следует выполнить расчетную часть эксплуатационных и технических параметров:

• Подбор труб соответствующего диаметра – чем он больше, тем меньше гидродинамическое сопротивление. Однако при этом увеличивается объем воды;
• Вероятность того, что двухтрубная система отопления не будет греть значительно меньше, чем у однотрубной. Поэтому предпочтительно устанавливать радиаторы с параллельным подключением;
• Нагрев циркуляционного насоса отопления происходит из-за неправильно подобранной мощности. Она же напрямую зависит от расчетных гидродинамических показателей.

В видеоматериале показаны основные причины плохого нагрева радиатора для однотрубной системы отопления:

Почему стучит газовый котел.

Плюсы и минусы

Открытая отопительная система до сих пор не потеряла своей актуальности, а в последнее время даже переживает второе рождение, и этому есть свои причины. Многие домовладельцы озабочены энергонезависимостью своих коммуникаций, а схема с открытым баком позволяет этого достичь. Есть у нее и другие достоинства:

• производить заполнение открытой системы теплоснабжения и спуск воздуха проще, нежели в закрытой. Не нужно следить за максимальным давлением, а при наполнении воздух очень быстро покидает трубопроводы через открытый расширительный бак. Остается только развоздушить радиаторы;
• проще осуществлять подпитку: опять же, контроль за давлением не требуется, а воду можно доливать в емкость хоть ведром;
• работа системы не зависит от наличия протечек: здесь рабочее давление весьма незначительно, поэтому пока в тепловой сети есть вода, она будет функционировать исправно.

Как водится, не обошлось и без недостатков, из-за которых подобные системы стали постепенно вытесняться схемами закрытого типа с мембранным расширительным баком. По причине прямого контакта теплоносителя с атмосферным воздухом в емкости происходит сразу 2 процесса: естественное испарение горячей воды и насыщение ее кислородом. Отсюда проистекают следующие требования:

• надо следить за уровнем воды в резервуаре и вовремя его пополнять;
• нельзя заполнять отопительную сеть антифризом, что при испарении выделяет вредные вещества.

Насыщение кислородом теплоносителя приводит к уменьшению срока службы стальных деталей котла. По перечисленным причинам открытая система давно не применяется в многоквартирном доме, хотя в 60—70-е годы советской эпохи такая практика имела место в жилых зданиях малой этажности. Также нежелательна ее эксплуатация с высокотемпературными источниками тепла, когда теплоноситель близок к температуре кипения. Дело в том, что при повышенном давлении в закрытой сети этот порог повышается, а испаряться воде некуда. В открытой системе количество воды станет быстро уменьшаться, освобождая весь объем расширительного бака для воздуха.

Возможные поломки и способы их устранения

Итак, если все же с вашим циркуляционным насосом приключилась беда, и он отказывается работать, то попробуем отремонтировать агрегат своими руками.

Если насос издаёт гул, но рабочее колесо не вращается

Причинами могут быть следующие моменты:

• Наличие постороннего предмета в зоне рабочего колеса;
• Окислился вал ротора вследствие длительного простоя агрегата;
• Нарушение подачи электропитания к клеммам механизма.

В первом случае нужно аккуратно снять насос с системы отопления и раскрутить корпус в области рабочего колеса. При обнаружении инородного предмета, устранить его и провернуть вал руками. При сборке насоса в обратном порядке необходимо установить на патрубок надежный фильтр.

Если де имеет место быть окисление, то его хорошо зачищают, смазывают все движимые элементы рабочего узла и собирают насос в обратном порядке.

Если де проблема в качестве подачи электропитания, то придётся проверить напряжение при помощи тестера. Сначала на всех участках кабеля и при обнаружении порыва или неисправности полностью заменить последний. Затем, если кабель окажется в порядке, проверить напряжение на клеммах. Если тестер показывает бесконечность, произошло замыкание. Если показывает меньшее напряжение, значит, случился обрыв обмотки. И в том и в другом случаях производят замену клемм.

Если агрегат вообще не подаёт признаков жизни

Такое может случиться, если в сети отсутствует напряжение. При помощи тестера проверяют напряжение и при необходимости устраняют неполадку.

Кстати, рекомендуется защитить насос от перепадов в сети при помощи установки надежного стабилизатора. Такой ход позволит также защитить насос от сгорания плавкого предохранителя, который выходит из строя в результате постоянных перепадов давления в сети.

Если насос включается, но потом останавливается

Причинами могут являться:

• Наличие накипи между движущимися элементами агрегата;
• Неправильное подключение помпы в районе клемм.

В первом случае придётся разобрать насос и проверить его на наличие накипи. В случае обнаружения известковый налёт удаляют и смазывают все стыки между ротором и статором.

Если же накипи нет, то проверьте плотность предохранителя на агрегате. Следует снять его и хорошенько прочистить все зажимы. Здесь же стоит проверить правильность подключения всех проводов в клеммной коробке по фазам.

Если насос издаёт сильный шум при включении

Причиной этому является присутствие воздуха в замкнутом контуре. Необходимо выпустить все воздушные массы из труб, а в верхней части трубопровода смонтировать специальный узел для предотвращения образования воздушных пробок.

Еще одной причиной может стать износ подшипника рабочего колеса. В этом случае нужно разобрать корпус агрегата, проверить подшипник и при необходимости заменить его.

Если насос шумит и вибрирует

Скорее всего, дело в недостаточном напоре в системе. Необходимо добавить воды в трубы или повысить давление в области входного патрубка помпы.

Если все же напор мал

Здесь стоит проверить направление вращения рабочего узла в корпусе помпы. Если колесо крутится неверно, то, вероятно, была допущена ошибка при подключении устройства к клеммам по фазам в случае использования трехфазной сети.

Еще одной причиной снижения напора может стать слишком высокая вязкость теплоносителя. Здесь рабочее колесо испытывает большое сопротивление и не справляется с поставленными задачами. Придётся проверить состояние сетчатого фильтра и при необходимости прочистить его. Также нелишним будет проверить сечение труб входного и выходного отверстия и при необходимости установить верные параметры работы помпы.

Ошибки в проектировании системы отопления

Проект системы отопления должен разрабатываться с учетом планировки дома

Разработке проекта отопительной системы необходимо уделить должное внимание, чтобы в дальнейшем проблемы отопления частного дома не отравляли повседневную жизнь. Попытки сэкономить на грамотном проектировании оборачиваются неприятностями

Например, при запуске полностью смонтированной системы вдруг обнаруживаются проблемы с радиаторами отопления, часть из которых не нагревается. Значит, система была изначально спроектирована неправильно и придется ее переделывать.

Проектирование можно доверить только специалистам, которые примут во внимание множество факторов. Среди них: планировка дома, объем отапливаемых помещений, степень теплопотерь и т.д

Важно также запланировать необходимый уклон горизонтальных участков трубопроводов. Также и основные технические параметры требующегося оборудования можно определить только на основании теплотехнических расчетов

Выбор циркуляционного насоса

Циркуляционный насос

Чтобы правильно выбрать насос, необходимо принять во внимание всего лишь два его качества. Он должен быть:

• Энергосберегающим.
• Простым и надежным в эксплуатации.

Такие показатели, как мощность и напор, определяются размерами самого дома. К примеру:

• Площадь дома 250 квадратных метра — выбирайте насос мощностью 3,5 кубических метров в час и напором 0,4 атмосферы.
• Площадь 250-350 куб м — мощность 4,5 куб м/ч, напор — 0,6 атм.
• Площадь 350-800 куб м — мощность 11 куб м/ч, напор — 0,8 атм.

Конечно, точно сказать, какой насос лучше всего использовать для конкретного дома, сложно. Здесь придется делать расчет, который может выполнить только специалист. Ведь для этого необходимо учесть множество факторов. Сюда обязательно входят:

• Диаметр труб и материал, из которых они изготовлены.
• Длина всей системы.
• Количество радиаторов, запорной арматуры и других приборов, а также их вид.
• Вид топлива, на котором будет работать котел.

Циркуляционный насос с мокрым ротором для любых систем водяного отопления

Как видите, учесть все факторы и сделать расчет самостоятельно очень сложно, это под силу только специалисту.

И последнее. Часто на форумах можно услышать сетования частных застройщиков, что нет циркуляции в системе отопления. Что делать?

Причина может быть только одна — это воздушные пробки внутри. Чтобы их удалить, необходимо на каждый радиатор установить краны Маевского. Это эффективное средство в борьбе с воздухом, который остается внутри системы после ее заполнения водой. Так что надо разориться и купить эти устройства.

Кстати, в настоящее время такие краны производят с автоматическим выпуском воздуха. Отличный вариант, при котором нет необходимости контролировать образование воздушных пробок.

В водяных отопительных системах нередко появление проблемы, приводящей к ухудшению циркуляции воды внутри контура. Проблема имеет конкретное название – завоздушивание в системе отопления. Бесперебойная работа водяного отопления построена на принципах циркуляции горячей воды (теплоносителя) внутри контура и теплоотдачи через радиаторы, которые обогревают помещения. Воздух в системе приводит к появлению воздушных пробок и, как следствие, к неэффективному функционированию всей системы из-за снижения теплоотдачи.

Чтобы приступить к решению проблемы, надо установить причины появления воздуха: естественные или искусственные. К естественной причине относится завоздушивание системы вследствие свойства нагретой воды выделять воздух. Чем выше температура теплоносителя, тем больше выделяется воздушных пузырьков. По физическим законам скопление пузырьков происходит в верхней части контура, та как воздух легче воды.

Остальные причины считаются искусственными. Полный перечень привести сложно, но основными причинами принято считать следующие:

• недостаточность давления в системе;
• ошибки монтажа отопительного контура (например, неправильный уклон труб);
• ошибки при запуске системы в работу (например, слишком быстрое заполнение контура водой);
• высокая концентрация воздуха в используемой воде;
• некорректная работа запорной аппаратуры (возможно, неплотные соединения отдельных элементов);
• засор трубопроводов;
• последствия ремонтно-профилактических работ;
• коррозия на металлических поверхностях элементов контура;
• некорректная работа воздухоотводчиков или их отсутствие.

Простой взгляд на проблему.

Расширительный бачок играет важную роль в системе охлаждения. Его основная функция – демпфировать колебания давления в трубопроводах, возникающие вследствие увеличения (уменьшения) объёма антифриза при нагревании (охлаждении). Благодаря наличию такой емкости снижаются механические нагрузки на элементы системы, предотвращаются гидроудары и появление воздушных пробок.

Фактически, бачок восполняет недостаток жидкости в магистралях при охлаждении и служит для приема излишков при нагреве. Конструктивно выполняется в виде пластиковой герметичной емкости.

Обязательной деталью конструкции является предохранительный клапан для сброса в атмосферу избыточного давления.

При нагревании антифриза он расширяется, заполняя свободное пространство бачка, увеличивается интенсивность испарения. Это приводит к увеличению давления в объеме. Рост давления выше порогового значения вызывает срабатывание вмонтированного клапана.

Единственная ситуация, когда выбрасывает тосол из расширительного бачка – клапан не справляется с выполнением возложенных функций.

Как устроена система водяного отопления частного дома

Основным оборудованием при монтаже отопления является котел. Он необходим для передачи тепловой энергии, которая выделяется в процессе горения топлива, теплоносителю, движущемуся по трубам.

В зависимости от вида котла в качестве топлива можно использовать:

• природный газ;
• дрова;
• каменный уголь;
• торф.

Разработаны и успешно применяются схемы отопления, где в качестве источника тепла используют электричество. Но этот метод дорогой, хотя и самый безопасный.

Работа расширительного бака

Прибор стабилизации давления имеет мембрану, которая разделяет рабочее пространство с воздухом. Функция расширительного бака в системе отопления состоит в том, чтобы принимать излишний теплоноситель, который образуется из-за расширения при нагреве, и отдавать его назад в систему при охлаждении.

Вода при нагревании расширяется, и напор во всех трубах и приборах отопления увеличивается, а лишний объем перетекает в бачок. При этом происходит растяжение мембраны, и объем воздуха уменьшается, то есть он сжимается. При этом давление в системе повышается.

При снижении температуры теплоносителя его объем в системе падает, давление снижается, и таким образом вода, которая раньше была принята в бачок, выталкивается из него сжатым воздухом.

Нагрев воздуха в помещении

Трубы разводят к радиаторам различными способами

Обогрев помещения происходит благодаря радиаторам, установленным в каждой комнате. В зависимости от применяемого материала они могут быть стальными, алюминиевыми, чугунными и биметаллическими. Отличной теплоотдачей и прекрасным внешним видом обладают батареи из биметалла.

Поступление воды в приборы отопления происходит по разветвленной системе труб. Чтобы обеспечить равномерное и быстрое перемещение теплоносителя, а также рабочее давление в системе отопления, применяют циркуляционный насос. Также существуют системы с самотечным движением воды.

Важными элементами являются краны для слива, клапаны для спуска, запорная арматура и манометры.

Причины проблем с обраткой в батареях частного или многоквартирного дома

Причин, по которым обратка недостаточно тёплая или вовсе холодная, несколько. Распространёнными проблемами считаются:

• недостаточный напор воды в системе;
• маленькое сечение трубы, по которой проходит теплоноситель;
• неправильность монтажа;
• завоздушеность или загрязнённость системы.

Если проблема с холодной обраткой возникла в квартире, то первое на что стоит обратить внимание — это напор. Особенно это касается помещений на верхних этажах

Дело в том, что принцип работы обратки заключается в быстром и беспрерывном прогоне жидкости по системе. И если её скорость падает, то теплоноситель не будет успевать выталкивать холодную воду и батареи не нагреваются.

Ещё одной причиной нарушения работы обратки — загрязнение отопительного контура. Как правило, капитальная чистка систем в многоэтажных домах проводится не часто. Осадок, который со временем накапливается на стенках труб препятствует прохождению жидкости.

Главная причина перебоев в работе отопительной системы в частном доме — неправильная установка. Чаще всего это происходит тогда, когда монтаж осуществляется без участия специалистов. Будучи некомпетентным в этом вопросе довольно просто перепутать трубы подачи и обратки или же выбрать трубы неподходящего размера.

И в квартире, и в частном доме проблема неисправности отопительной системы может быть связана с недостаточной скоростью подачи воды или же завоздушенностью. Аналогичным способом на работу обратки влияет и загрязнённость труб.

Методы устранения неисправностей. Почему чистка необходима?

Чтобы понять, как именно решить проблему для начала необходимо установить её источник. Если батареи стали холодными из-за недостаточно быстрой циркуляции воды в этом случае поможет установка специального насоса. Он будет регулярно под определённым давлением выталкивать воду в контур, тем самым не позволяя системе остановиться или замедлиться.

Фото 2. Маркировка циркуляционного насоса Grundfos позволяет выбрать наиболее подходящий и правильно установить его.

Если причина в засорённости труб, то их необходимо просто почистить. Сделать это можно несколькими способами:

• используя водно-пульсирующую смесь;
• при помощи биопрепаратов;
• посредством пневмогидроудара.

Важно! Проводится подобная чистка регулярно, дабы предотвратить появление новых проблем. В случае неисправности, возникшей из-за неправильной установки оборудования, обратитесь к мастеру

Квалифицированный специалист непременно разберётся в проблеме и устранит все неполадки. Кроме того, он даст дельные советы и рекомендации по уходу и эксплуатации системы

В случае неисправности, возникшей из-за неправильной установки оборудования, обратитесь к мастеру. Квалифицированный специалист непременно разберётся в проблеме и устранит все неполадки. Кроме того, он даст дельные советы и рекомендации по уходу и эксплуатации системы.

Некачественное оборудование

Из-за широкого ассортимента отопительных котлов и многообразия моделей, фирм-производителей покупатель может легко ошибиться с выбором подходящего агрегата. Поэтому необходимо ориентироваться на утверждённый проект. Все детали и элементы оборудования должны соответствовать его требованиям.

Именно по плану приобретают определённый тип радиаторов с подходящим количеством секций в них. Запорные краны, регулировочные элементы и соединительные узлы должны быть взаимно совместимыми.

Чаще всего проблемы возникают из-за недостаточной циркуляции теплоносителя по трубам

. Усилить движения воды могут специальные насосы, но выбирать их нужно тщательно, иначе приборы станут источником гула и шума. Дополнительно заменяют старые железные трубы современными изделиями из металлопластика или полипропилена. Это позволит избежать некоторых проблем в определённых системах отопления.

Пластиковые трубопроводы легко устанавливать и подключать к котлу, но лучше доверить эту работу мастеру. Ведь не все типы пластика подходят для использования в отопительном оборудовании, некоторые модели не выдерживают высоких температур и лопаются под их воздействием.

Правила эксплуатации и технического обслуживания

Чтобы не сталкиваться с ситуациями, при которых циркуляционный насос, установленный в системе отопления, будет требовать ремонта, необходимо строго соблюдать правила эксплуатации такого оборудования, которые заключаются в следующем.

Если в трубопроводе отсутствует вода, запускать циркуляционный насос нельзя. Величина формируемого напора воды должна находиться в пределах характеристик, указанных в техническом паспорте циркуляционного насоса

Если устройство будет выдавать пониженный или, наоборот, повышенный напор воды, это может привести к его быстрому износу и, соответственно, выходу из строя. В течение периода, в который система отопления не используется, насос необходимо включать на циркуляцию хотя бы раз в месяц на четверть часа, что позволит предотвратить окисление и блокирование его движущихся деталей. Очень важно следить за тем, чтобы температура воды в системе отопления не была больше 65°. В воде, нагретой до более высокой температуры, начинает активно выпадать осадок, который, взаимодействуя с движущимися деталями гидромашины, способствует их активному износу и, соответственно, выходу из строя всего устройства.

Периодическая проверка циркуляционного насоса значительно снизит вероятность выхода его из строя в отопительный сезон

Проверка циркуляционного насоса на предмет корректности работы включает в себя такие действия, как:

1. включение гидромашины на рабочий режим и проверка уровня создаваемых ею шумов и вибраций;
2. проверка напора (уровня давления) теплоносителя, создаваемого в нагнетательном патрубке (как уже говорилось выше, напор жидкости должен находиться в пределах значений, приведенных в техническом паспорте);
3. контроль степени нагрева двигателя, которая не должна быть слишком высокой;
4. проверка наличия смазки на резьбовых соединительных элементах насоса и ее нанесение, если она отсутствует;
5. проверка наличия и правильности заземления корпуса гидромашины;
6. проверка наличия протечек как на корпусе насоса, так и в местах, где он соединяется с трубопроводом (если течи в таких местах присутствуют, необходимо подтянуть резьбовые соединения и проверить целостность установленных прокладок);
7. осмотр клеммной коробки и проверка фиксации в ней провода (кроме того, необходимо проверить, не попадает ли в клеммную коробку влага, что недопустимо).

Основной причиной быстрого износа подшипников трения в насосах считается повышенная загрязненность теплоносителя

Устройство, виды и принцип действия циркуляционных насосов

Не зная устройство циркуляционного насоса, вы не сможете не только осуществлять ремонт такой гидромашины, если в этом возникнет необходимость, но и заниматься ее регулярным техническим обслуживанием. Конструкцию циркуляционных насосов составляют:

• корпус, изготовленный из нержавейки или цветных сплавов;
• электродвигатель, вал которого соединен с ротором;
• непосредственно сам ротор, на котором устанавливается колесо с лопатками – крыльчатка (ее лопасти, постоянно контактирующие с перекачиваемой средой, могут быть изготовлены из металла или полимерных материалов).

Конструкция циркуляционного насоса

Работает циркуляционный насос вне зависимости от своего конструктивного исполнения по следующему принципу.

• После подачи электрического тока вал приводного двигателя начинает вращать ротор, на котором установлена крыльчатка.
• Поступающая во внутреннюю часть насоса через всасывающий патрубок жидкость-теплоноситель отбрасывается рабочим колесом и центробежной силой к стенкам рабочей камеры.
• Жидкость, на которую воздействует центробежная сила, выталкивается в нагнетательный патрубок.

Как уже говорилось выше, в зависимости от конструктивных особенностей циркуляционный насос для отопления может относиться к различным видам. Так, выделяют устройства с ротором:

• «мокрым»;
• «сухим».

В частных домах наиболее часто используются циркуляционные насосы «мокрого» типа

У циркуляционных насосов первого типа, которые и используются преимущественно для оснащения бытовых систем отопления, ротор постоянно находится в жидкой среде. Это способствует не только смазке движущихся элементов, но и их эффективному охлаждению. К основным достоинствам оборудования данного типа следует отнести:

• низкий уровень шума при работе, так как вода, в которой находятся все движущиеся элементы такого устройства, отлично поглощает вибрации;
• простоту монтажа (такие насосы просто врезаются в трубопровод), технического обслуживания и ремонта.

Между тем насосы с «мокрым» ротором, если говорить об их недостатках, отличаются не слишком высоким КПД, могут устанавливаться только в горизонтальном положении и очень критично относятся к отсутствию жидкости в системе отопления.

Насосы с «сухим» ротором устанавливаются в отдельных котельных и используются в системах, отапливающих большие площади

Приводной двигатель насосов с «сухим» ротором вынесен в отдельный блок. Вращение от вала электродвигателя передается крыльчатке посредством специальной муфты. В отличие от устройств с «мокрым» ротором, помпы данного типа характеризуются более высоким КПД (до 80%), но и более сложной конструкцией, что несколько усложняет процедуры по их обслуживанию и ремонту. Циркуляционные насосы с «сухим» ротором врезают в трубопровод и крепят их корпус к стене, для чего используется специальная консоль.

Забилось, засорилось.

В каждой системе отопления должен присутствовать фильтр грубой очистки. Совсем не большое приспособление с мелкой сеткой и отстойником (устанавливается вниз! в крайнем случае в сторону) спасает оборудование, насосы, котел от загрязнения теплоносителя, которые будут присутствовать в любой системе. Стружка, обрывки нитей, ржавчина, осадок с воды…. все задерживает сеточка в фильтре.

Отстойник нужно периодически раскручивать, сеточку очищать.

Если в системе отопления частного дома нарушилась циркуляция, то первым делом нужно проверить фильтр, который должен быть установлен на обратке перед котлом.

Расширительный бак

Располагается на чердаке. Поскольку обычно чердак – это неотапливаемое помещение, то бак надо утеплить, иначе зимой вода в нем может замерзнуть. Бак компенсирует температурные колебания уровня воды. К тому же иногда в системе может закипеть вода (бывает если слишком быстро начать топить котел), а пузырьки значительно увеличивает объем. Для этого и служит излишний объем в расширительном баке.

Желательно предусмотреть возможность дренажа излишней воды из бака при переполнении. Для этого воду можно вывести либо в канализацию, либо просто на улицу.

Следует иметь в виду, что вода из открытой системы испаряется. Поэтому необходима подпитка системы водой. Делать это можно вручную, периодически залезая на чердак и подливая воду, а можно сделать расширительный бак по подобию унитаза – с автоматической доливкой воды.

Но так делают редко. Обычно просто используют емкость.

Сверху бак лучше закрыть крышкой, чтобы меньше испарялась вода.

Правила установки радиаторов отопления

Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:

• Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
• От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
• От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
• От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

Способы крепления в зависимости от типа стены

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

Для повышения тепловой мощности закрепите на стене фольгу

Рекомендации по монтажу своими руками

Для прокладки основных линий естественной циркуляции лучше использовать полипропиленовые или стальные трубы. Причина – большой диаметр, полиэтилен Ø40 мм и больше стоит слишком дорого. Радиаторные подводки делаем из любого удобного материала.

Совет. При сборке самотечной сети отопления из металлопластика не ставьте компрессионные фитинги – они сильно уменьшают внутренний проход.

Пример монтажа двухтрубной разводки в гараже
Как правильно сделать разводку и выдержать все уклоны:

1. Начните с разметки. Обозначьте места установки батарей, точки подключения подводок и трассы магистралей.
2. Размечайте трассы на стенах карандашом начиная от дальних батарей. Величину наклона регулируйте длинным строительным уровнем.
3. Двигайтесь от крайних радиаторов к котельной. Когда вы прочертите все трассы, то поймете, на каком уровне ставить теплогенератор. Входной патрубок агрегата (для остывшего теплоносителя) должен располагаться на одном уровне или ниже обратной линии.
4. Если уровень пола топочной слишком высокий, попытайтесь сместить все обогреватели вверх. Следом поднимутся горизонтальные трубопроводы. В крайнем случае делайте под котлом углубление.

Прокладка обратной линии в топочной с параллельным подключением к двум котлам
После нанесения разметки пробейте отверстия в перегородках, вырежьте борозды под скрытую прокладку. Затем проверьте трассы еще раз, внесите корректировки и приступайте к монтажу. Соблюдайте тот же порядок: сначала закрепите батареи, потом кладите трубы в сторону топочной. Установите расширительный бачок со сливным патрубком.

Самотечная сеть трубопроводов заполняется без проблем, краны Маевского трогать не нужно. Просто медленно закачивайте воду через кран подпитки в нижней точке, весь воздух уйдет в открытый бачок. Если после прогрева какой-либо радиатор остается холодным, воспользуйтесь ручным воздухоотводчиком.

Комплектация и принцип работы системы

В водяной системе отопления посредником при передаче тепловой энергии от котельной установки к радиаторам выступает жидкость. Циркуляция теплоносителя может выполняться на большие расстояния, обеспечивая нагрев домов и помещений разной площади. Это объясняет повсеместное внедрение водяного теплоснабжения.

Работоспособность системы отопления открытого типа возможна без использования насоса. Циркуляция теплоносителя основывается на принципах термодинамики. Движение воды по трубам происходит за счет разности в плотности горячей и холодной жидкости, а также благодаря уклону проложенных труб.

Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам

Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.

Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:

1. Подача. Разогретый теплоноситель движется от котла к радиаторам.
2. Обратка. Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.

В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.

Однотрубная схема считается самой простой и доступной для самостоятельного монтажа. Конструкция системы элементарна.

Базовая комплектация однотрубного теплоснабжения включает:

• отопительный котел;
• радиаторы;
• расширительный бак;
• трубы.

Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.

Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов

Двухтрубный отопительный вариант сложнее в устройстве и дороже в исполнении. Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем. Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.

Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка — независимая от подачи магистраль (+)

Однотрубные и двухтрубные схемы отопления

При разработке схемы отопления дома с естественной циркуляцией воды возможно проектирование как одного, так и нескольких отдельных контуров. Они могут существенно отличаться друг от друга. Вне зависимости от длины, количества радиаторов и других параметров, их выполняют по однотрубной или двухтрубной схеме.

Контур с использованием одной магистрали

Систему отопления с использованием одной и той же трубы для последовательного подвода воды к радиаторам называют однотрубной. Самым простым однотрубным вариантом является отопление металлическими трубами без использования радиаторов.

Это наиболее дешевый и наименее проблемный способ решения обогрева дома при выборе в пользу естественной циркуляции теплоносителя. Единственный значимый минус – внешний вид громоздких труб.

При самом экономном варианте однотрубной схемы с радиаторами отопления, горячая вода последовательно протекает через каждое устройство. Здесь необходимо минимальное количество труб и запорной арматуры.

По мере прохождения теплоноситель остывает, поэтому последующие радиаторы получают воду более холодную, что необходимо учитывать при расчете количества секций.

Простая однотрубная схема (вверху) требует минимального количества монтажных работ и вложенных средств. Более сложный и затратный вариант внизу позволяет отключать радиаторы без остановки всей системы

Самым эффективным способом подключения приборов отопления к однотрубной сети считается диагональный вариант.

Согласно этой схеме контуров отопления с естественным типом циркуляции горячая вода поступает в радиатор сверху, после охлаждения отводится через расположенный внизу патрубок. При прохождении подобным образом нагретая вода отдает максимальное количество тепла.

При нижнем подключении к батарее как входного патрубка, так и выходного, теплоотдача существенно уменьшается, потому что нагретому теплоносителю надо пройти максимально длинный путь. Из-за значительного остывания в подобных схемах не используются батареи с большим количеством секций.

«Ленинградка» характеризуется внушительными теплопотерями, которые необходимо учитывать при расчете системы. Плюс ее в том, что при использовании запорных вентилей на входном и выходном патрубке приборы выборочно можно отключать для ремонта без остановки отопительного цикла (+)

Отопительные контуры с подобным подключением радиаторов получили название “Ленинградка“. Несмотря на отмеченные потери тепла, им отдают предпочтение в обустройстве систем квартирного отопления, что обусловлено более эстетичным видом прокладки трубопровода.

Существенным недостатком однотрубных сетей является невозможность отключить одну из секций отопления без прекращения циркуляции воды по всему контуру.

Поэтому обычно применяют модернизацию классической схемы с установкой “байпаса” для обхода радиатора с помощью ответвления с двумя шаровыми кранами или трехходовым краном. Это позволяет регулировать подачу воды к радиатору, вплоть до полного его отключения.

Для двух и более этажных строений применяют варианты однотрубной схемы с вертикальными стояками. В этом случае распределение горячей воды более равномерное, чем при горизонтальных стояках. К тому же вертикальные стояки менее протяженные и лучше вписываются в интерьер дома.

Однотрубную схему с вертикальной разводкой успешно применяют при обогреве двухэтажных помещений с использованием естественной циркуляции. Представлен вариант с возможностью отключения верхних радиаторов

Вариант с применением обратной трубы

Когда одну трубу используют для подачи горячей воды к радиаторам, а вторую – для отвода охлажденной к котлу или печи, такую схему отопления называют двухтрубной. Подобную систему при наличии радиаторов отопления используют чаще, чем однотрубную.

Она более дорогая, так как требует монтажа дополнительной трубы, но имеет ряд значимых преимуществ:

• более равномерное распределение температуры подаваемого к радиаторам теплоносителя;
• проще выполнить расчет зависимости параметров радиаторов от площади отапливаемого помещения и необходимых значениях температуры;
• эффективней регулировка подачи тепла к каждому радиатору.

В зависимости от направления движения охлажденной воды относительно горячей, двухтрубные системы подразделяют на попутные и тупиковые. В попутных схемах движение охлажденной воды происходит в том же направлении, что и горячей, поэтому длина цикла для всего контура совпадает.

В тупиковых схемах, охлажденная вода движется навстречу горячей, поэтому для разных радиаторов длины циклов оборота теплоносителя отличаются. Так как скорость в системе небольшая, то и время нагрева может существенно отличаться. Те радиаторы, у которых длина цикла круговорота воды меньше, будут нагреты быстрее.

При выборе тупиковой и попутной схем отопления исходят в первую очередь из удобства проведения обратной трубы

Существует два типа расположения подводки относительно радиаторов отопления: верхняя и нижняя. При верхней подводке труба, подающая горячую воду, располагается выше радиаторов отопления, а при нижней подводке – ниже.

При нижней подводке возможно удаление воздуха через радиаторы и отсутствует необходимость проведения труб поверху, что хорошо с позиции дизайна помещения.

Однако без коллектора разгона перепад давления будет гораздо меньше, чем при использовании верхней подводки. Поэтому нижнюю подводку при отоплении помещений по принципу естественной циркуляции практически не применяют.

Регулятор для регулировки давления

Для соблюдения всех мер по безопасному функционированию системы отопления, необходимо постоянно следить за температурой и напором теплоносителя.

Давление контролируется с помощью манометра с трубкой Бурдона. В этом приборе есть эластичная измерительная составляющая, которая, под влиянием сжимающей нагрузки, деформируется определённым способом.

Фото 1. Манометр, установленный в системе отопления. Прибор позволяет измерить показатели давления.

Преобразование изменений отображается на вращательном движении стрелки, показывая на циферблате точное значение в привычных показателях.

Важно! После гидроударов манометры нужно проверять, т. к

последующие показания могут быть завышены.

• на входе и выходе магистрали с теплоносителем (централизованное отопление);
• перед и после отопительного котла (индивидуальное обогревание);
• перед и после циркуляционного насоса (принудительная циркуляция);
• возле фильтров, соответствующих регуляторов и клапанов.

Как регулировать показатели

Для этой процедуры существуют несколько проверенных способов:

1. Корректность проектирования, в т. ч. гидравлических расчётов и монтажа трубопроводов:

• подающая магистраль должна быть сверху, а обратная — снизу;
• для стояков нужны трубы 20—25 мм, а для розливов — 50—80 мм;
• трубы для стояков используются и для подводки к приборам отопления.

1. Изменение температуры воды. При нагревании теплоноситель расширяется, увеличивая тем самым давление в отопительной системе. К примеру, при 20°С оно может подскочить на 0,13 МПа, а при 70°С — на 0,19 МПа. Поэтому снижение температуры приведёт к соответствующей его регулировке.
2. Применение циркуляционных насосов для обеспечения теплом квартир верхних этажей в высотках.

Фото 2. Циркуляционные насосы, установленные в многоэтажном доме. При помощи приборов осуществляется циркуляция теплоносителя по системе отопления.

1. Внедрение расширительных бачков. При индивидуальном отоплении, «лишний» объём нагретого теплоносителя будет переходить в ёмкость, а остывший — возвращаться в систему, сохраняя стабильность напора.
2. Использование специальных регуляторов. Такие приборы способны предотвратить завоздушивание системы при резких скачках давления в магистралях. Монтаж производится на байпасной линии насоса или на перемычке, размещённой между двумя трубопроводами — подачи и обратки.

Фильтр грубой очистки

Как было сказано выше, одной из причин того, что нет циркуляции теплоносителя, может оказаться скопление мусора в трубопроводе. Чтобы этого стопроцентно избежать, опять-таки, не экономим на копейках, а ставим перед каждым устройством фильтр грубой очистки:
С помощью фильтра поймать грязь проще, чем исправлять последствия засорения трубопровода или теплообменников котла.

Вывод! Фильтры грубой очистки ставим перед каждым устройством системы отопления (насосом, котлом и т. д.) и перед каждым сантехническим устройством. НЕ экономим копейки, чтобы «купить» проблемы. На корпусе фильтра выбиты стрелки, указывающие направление движение теплоносителя или воды в водопроводе…

Чистить фильтр нужно регулярно. И делать это очень просто: закрываем вентили до и после фильтра – откручиваем пробку (1) на фильтре – вынимаем и промываем под краном сеточку – вставляем её на место и закручиваем пробку. Всё. Не то, что трубы менять

Вот такие простые «телодвижения» нужно совершить, чтобы никогда не жаловаться, что нет циркуляции в системе отопления. Успехов.

Отопительная система должна обеспечить равномерный нагрев всех помещений. Если в радиаторах или стояках понижается температура, то зачастую причиной этого становиться нарушение циркуляции. Для эффективной работы сети отопления и комфортных климатических условий в жилье должна быть свободная циркуляция теплоносителя по магистрали. Об этом следует побеспокоиться еще на этапе проектирования. Почему нет циркуляции теплоносителя в стояке и магистрали и что нужно делать, следует знать досконально, чтобы оперативно устранить эту проблему в будущем.

Последствия холодной обратки

Схема для нагрева обратки

Иногда, при неправильно спроектированном проекте обратка в системе отопления холодная. Как показывает практика то, что комната не получает достаточно тепла при холодной обратке, это еще пол беды. Дело в том, что при разной температуре подачи и обратки, на стенках котла может выпадать конденсат, который при взаимодействии с углекислым газом, выделяющимся при сгорании топлива, образует кислоту. Она то и может вывести котел из строя значительно раньше времени.

Чтобы этого избежать, необходимо очень тщательно продумать проект системы отопления, особенное внимание необходимо уделить такому нюансу, как температура обратки. Или же включить в систему дополнительные приборы, например, циркуляционный насос или бойлер, который будет компенсировать потери теплой воды

Варианты подключений радиатора

Теперь мы более чем уверенно можем сказать, что при проектировке системы отопления подача и обратка должны быть идеально продуманы и настроены. При неправильной конструкции можно потерять более 50% процентов тепла.

Существует три варианта врезки радиатора в систему отопления:

1. Диагональная.
2. Боковая.
3. Нижняя.

Диагональная система дает самый больший коэффициент КПД, и поэтому является более практичной и эффективной.

На схеме представлена диагональная врезка
