Определение размеров подошвы фундамента под дом

Назначение калькулятора

Прост в использовании, позволяет высчитать количество стержней арматуры, выбранного материала для опалубки, а также посчитать объем м3 бетона, который потребуется при строительстве.

Полезная информация:

• Калькулятор длины полосы на ворота из профнастила
• Проникающая гидроизоляция для бетона
• Сколько весит куб бетона
• Марка бетона для фундамента
• Калькулятор длины трубы на ворота из профнастила
• Железнение поверхности бетона

Цель онлайн калькуляции:

• Сэкономить время при составлении сметы расходов.
• Спрогнозировать объем работ и сроки формирования фундамента.
• Рассчитать параметры, что позволит сконструировать высокопрочный и надёжный каркас.

Грамотно спланированный проект фундамента сводит к минимуму риск его разрушения в будущем, обеспечив и сохранность всей постройки.

Тип почвы, глубина ее промерзания, несущая способность и вспучивание – факторы для тщательного изучения местности при поиске площадки для строительства .

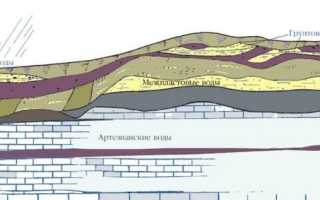

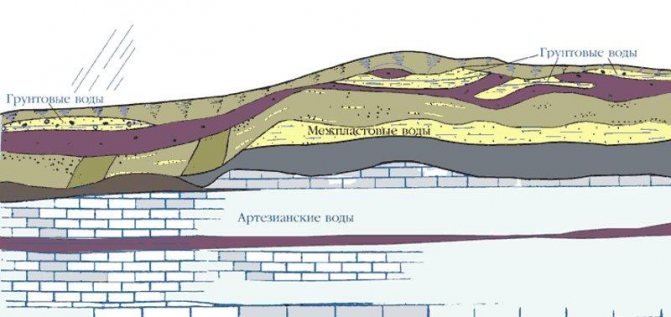

Другой не менее важный фактор — уровень, где залегают грунтовые воды. Так же важно уточнить глубину промерзания почвы. Укладка основания с учетом данного уровня – гарант сохранности постройки при влиянии естественных природных процессов на почву.

При высоком уровне залегания грунтовых вод долгосрочный прогноз для строительства малоблагоприятный. В регионах с теплым климатом в таком случае возможны сырость и частые подтопления, со временем происходит разрыхление и растворение бетона. В регионах с резко континентальным и преимущественно холодным климатом нерационально заложенное основание рискует разрушиться за несколько зимних сезонов в связи с пучением почвы.

Анкера для бетона

Вид фундамента, представляющий собой замкнутую систему из железобетонных конструкций, локализованных под каждой из несущих стен, называется ленточным. Такая конструкция в виде ленты под домом обеспечивает равномерность распределения нагрузки. Несущая способность фундамента такого образца дает возможность возводить разные по высоте здания на грунтах практически всех типов.

Правильно возведенная конструкция сохраняет устойчивость вне зависимости от изменения характеристик почвы, вызванных естественными природными факторами. Лидирует в частном строительстве благодаря своей долговечности, демократичного ценообразования и относительно простой технологии возведения.

Основа подходит для любых стен: из бруса, пенобетона, газобетона, кирпича.

Ленточный фундамент по различиям каркаса бывает монолитный и сборный. В первом случае это сплошная бетонная лента, во втором случае – конструкция из отдельных блоков. Служит сборное основание значительно меньший срок.

По глубине заложения может быть мелко заглубленным либо заглубленным глубоко.

Рассчитываем площадь основания

Итак, конструкция фундаментной основы любого типа обладает двумя плоскостями, включая верхнюю и нижнюю. При этом на первую опирается сама постройка, а в пределах второй выполняется контакт основания с почвой. Стоит отметить, что размеры подошвы фундамента должны быть больше площади обреза. Иногда их размеры и совпадают, но это случается в очень редких случаях.

Специалисты утверждают, что фундаментное основание должно уширяться книзу. В связи с этим была создана технология, благодаря которой находятся предельные значения расширения несущей конструкции. При таком значении негативные напряжения в фундаменте либо будут незначительны, либо совсем будут отсутствовать. Конечно же, такими напряжениями пренебрегать нельзя, но если они будут настолько незначительны, то это всё же допустимо.

Расчет бетона на фундамент

Бетон – база любого фундамента. Это приготовленная в выдержанных пропорциях смесь из цемента необходимой марки, песка, воды и щебня. Используется абсолютно во всех строительных работах, от возведения забора до строительства небоскребов.

Классификация (маркировка) бетонов осуществляется по прочности на сжатие (М), подвижности (П), водонепроницаемости (W) и морозоустойчивости (F).

Марка бетона определяется допустимыми нагрузками (прочность на сжатие). Характеризует нагрузку на один кубический сантиметр поверхности (выражается в кг/см²).

Среди многообразия выбора марок бетона (от м50 до м800) при возведении частных домов и хозяйственных построек чаще используются марки М100-М400.

Для легковесных построек используется бетон марки 100. Бетон 150 используется для заливки мелкозаглубленного фундамента нетяжелых построек по типу гаража, бани.

При формировании подпорных конструкций более подходящая марка бетона – М200. М250 не самая часто используемая марка бетона в связи с незначительной разницей в цене с М300, при наличии больших достоинств у последнего. Поэтому М300 – выбор номер один зданий высотой до трех этажей. Бетон М400 – вариант выбора для многоэтажных домов.

Готовится раствор на основе цемента подобранной марки. Заранее требуется просчитать расход цементной смеси и сколько надо песка и цемента в тех пропорциях для заливки фундаментной площадки, которые обеспечат долгий срок ее службы без деформации. К примеру, цемент марки М400 в приготовлении бетона М100 требует пропорций 1:4:5 (цемент, песок и щебень соответственно).

Калькулятор длины полосы на ворота из профнастила

Учет состояния грунта

Несущая способность грунта считается важнейшей характеристикой, определяющей тип и размеры фундамента. Она, прежде всего, зависит от его плотности и структуры. Оценить ее можно по сопротивлению нагрузкам – Rо, указывающей какая нагрузка на единицу площади допустима без его проседания (на поверхностном уровне). Выражается Rо в кг/см² и считается табличной, т.е. справочной, величиной.

Величина сопротивления зависит от пористости (плотности) почвы и ее увлажненности. В таблице ниже приведены значения этого показателя для наиболее типичных почв.

Значения сопротивления нагрузке для некоторых типов грунта:

Достаточно высоким сопротивлением обладают гравийные и щебневые грунты – 4-5 и 4,4-6 кг/см², соответственно, в зависимости от глинистого или песчаного наполнения. Крупнозернистый песчаник имеет Rо 3,6-4,4 кг/см², песчаник средней зернистости – 2,6-3,4 кг/см², мелкозернистый песчаник – 2-3 кг/см² в зависимости от увлажненности.

С увеличением глубины залегания пласта меняется плотность грунта, а значит, и сопротивление нагрузкам. Его значение на разных глубинах (h) можно определить по формуле R=0,005R0(100+h/3).

При определении заглубления фундамента важную роль играют такие параметры состояния грунта:

1. Уровень расположения грунтовых вод. Фундамент не должен доходить до водного пласта. Этот параметр часто становится определяющим для выбора типа основания. В частности, при высоком расположении вод приходится возводить плитный фундамент.
2. Глубина зимнего промерзания грунта. Подошва фундамента должна располагаться на 30-50 см ниже уровня промерзания. Дело в том, что при замерзании грунт сильно вспучивается, что создает выталкивающую нагрузку на основание.
3. Уровень залегания высокопучинистых пластов. Фундаментную подошву нельзя упирать в такой грунт, а значит, его следует пройти насквозь.

Заглубление фундамента частного дома обычно не рассчитывается, т.к. требует использования сложной методики. Его выбор осуществляется, исходя из указанных практических рекомендаций.

Как узнать количество кубических метров раствора на 1 м2

Калькулятор без труда вычисляет куб для заливки основы под строительство и сколько нужно на 1 квадратный метр бетонной смеси.

Все, что потребуется – ввести в отведенные поля известные параметры основания по проекту (длина, высота и ширина). Более детальный подсчет необходимого кубометра материала осуществляется калькулятором автоматически по формуле расхода кубов, нужно также обязательно указать марку бетона и внести данные в соответствующее поле.

Важно также правильно считать процент воды при приготовлении раствора на ленточный фундамент. Это 40% от количества цемента. Такое соотношение позволяет добиться правильного протекания реакций.

Количество блоков

Расход фундаментных блоков зависит от их размеров.

Итак, план утвержден и можно приступать к расчетам. Чтобы узнать, сколько нужно , необходимо знать разновидности блоков. ФБС изготавливаются из песчано-цементного бетона марок М100 и М200, и ассортимент их достаточно велик, чтобы удовлетворить любые потребности. Их габариты, в зависимости от вида ФБС, указаны в таблице ниже. То, сколько уйдет блоков на постройку, зависит от габаритов отдельно взятого блока.

Чтобы расчитать, сколько блоков будет в фундаменте, нужно узнать его объем. Чтобы рассчитать объем кладки, достаточно длину всего фундамента умножить на его толщину и высоту. Итоговую цифру делят на объем одного блока, в результате чего получается количество блоков ФБС, необходимых для кладки. Если строительство предусматривает различную толщину кладки в разных ее отрезках, то необходимо произвести расчеты для каждого участка по предложенной формуле.

Расчет арматуры для фундамента

Арматура — скелет фундамента. Основание армируется для компенсации влияния нагрузки от строения на изгиб и растяжение. Такой армпояс для дома обеспечит прочность фундамента и сохранность постройки надолго.

Каркас формируется с использованием стержней, направленных в трех плоскостях, образуя сетку. Для укладки основания под частные дома используются стержни диаметров 10, 12, 14, 16 мм. Критерии при выборе: тип грунта, климатические особенности местности, материалы для стен и предполагаемые размеры возводимой конструкции. Чем легче постройка – тем меньше диаметр.

Стержни при формировании сетки стыкуются внахлест или прямым наложением, скрепляются между собой варкой или при помощи проволоки (механический способ).

Соединение внахлест вязанием удешевляет работы и является вполне приемлемым.

Определяем уровень грунтовых вод

Для этого на территории, где будет стоять дом, копают канаву глубиной около 3 м. Либо, если на участке стоит колодец, благодаря ему и можно узнать уровень грунтовых вод. Наиболее точную информацию можно определить в межсезонье (весна, осень), когда уровень грунтовых вод выше всего.

Можно узнать и состав почвы. Верхний слой – плодородный, при строительстве его убирают. Его легко узнать по цвету – он более тёмный. Под верхним слоем находится основной. Он и будет несущим, на него будет оказывать нагрузку фундамент и дом.

Если после всех расчётов оказалось, что почва не выдержит массы дома, то нужно увеличить площадь фундамента, либо использовать в строительстве дома другие материалы. После каждого внесения изменений придётся ещё раз пересчитывать габариты фундамента.

Опалубка

Для сборки опалубки используют щитовые материалы (листы ОСП, фанера или доски толщиной не менее 5 см). Конструируется с отступом вверх на несколько сантиметров от уровня заливаемого бетона и состоит из наружной и внутренней палубы.

Этот этап не всегда требуется. Вместо опалубки возможно использование пенополистирола или другого утепляющего материала и применение железобетонных блоков.

Калькулятор бетона: расчет состава

Калькуляция строительства – этап, который сэкономит не только средства, но и время!

Интерфейс калькулятора прост для понимания, и для проведения подсчетов необходимо только указать параметры вашего фундамента.

Виды и типы строительных блоков

Построить фундамент – дело, требующее определенного опыта и навыков. Сначала необходимо определиться с видом материала для постройки основы.

Фундаментные блоки бывают следующих видов:

1. Бетонные блоки. Блоки из такого материала наиболее долговечные и прочные. Они имеют значительный вес, из них можно сделать надежную основу для строения.
2. Керамзитобетонные блоки. Фундамент из керамзитобетонных блоков является прочным и более дешёвым, чем бетонные блоки. Класть такой фундамент легче, чем бетонный. Основание из керамзитобетонных материалов имеет хорошую теплоизоляцию, стойкое к перепадам температур и экологически чистое.
3. Пенобетонные блоки. Монтаж фундамента из блоков такого вида оптимален для возведения небольших строений. Преимуществом является то, что такой фундамент можно класть без применения строительной техники.

Большой популярностью в строительстве пользуются фундаментные блоки типоразмера 20х20х40 см. Отзывы говорят о том, что стройка с использованием данных блоков обходится гораздо дешевле, чем с другими.

Причем, нужно различать: пустотелые блоки используются для возведения стен, а твердотелые элементы 20х20х40 – для оснований.

Для постройки фундаментов применяются такие типы бетонных блоков:

1. Монолитные блоки с пазом. Это армированные цельные фундаментные блоки с прорезями для прокладывания коммуникаций (ФБВ).
2. Цельные фундаментные блоки стенового типа, то есть без отверстий (ФБС). Это монолитные изделия со стальной арматурой, считаются наиболее прочными.
3. Пустотелые фундаментные блоки П-образные (ФБП). Эти блоки наименее прочные, могут применяться только при возведении легкого дома – каркасного или деревянного.
4. ФЛ — блоки-подушки, которые применяются как основание для остальных блоков. Необходимость таких подушек обусловлена увеличением устойчивости фундамента и его долговечности.

Пояснения по результатам расчетов

• Объем бетона – общее количество кубометров смеси.
• Площадь подошвы ленты – квадратура контакта между основой и подлежащим грунтом;
• Вес бетона в жидком состоянии – масса всего бетона, который потребуется;
• Нагрузка на почву – вес постройки по площади опоры;
• Защитный слой бетона с каждой стороны – величина отступа в сантиметрах;
• Количество рядов арматуры – число стержней в поясах;
• Длина нахлеста арматуры – длина стыковки стержней, шаг вязки в сантиметрах.
• Количество продольной арматуры – сколько стержней потребуется в продольном ряду;
• Вес продольной арматуры – общая масса стержней в продольном ряду
• Шаг поперечных стержней – длина стыковки арматуры в поперечном ряду;
• Общая длина арматуры – метраж стержней каждого ряда;
• Минимальный диаметр стержней – рекомендованный размер;
• Вес поперечной арматуры – общая масса стержней в поперечном ряду;
• Хомуты из металлической проволоки – количество проволочных соединений, их общий вес и длина;
• Общий вес арматуры – масса всех стержней;
• Количество досок для опалубки – весь материал для опалубки;
• Минимальная толщина доски – необходимая для фундамента с определенными проектными размерами (соотв. ГОСТ Р 52086-2003);
• Объем пиломатериала – общее число кубометров материала для опалубки.

Пример расчёта веса дома

Чтобы определить, каких размеров будет лента, надо рассчитать массу будущего строения.

Рассчитываем приблизительную массу будущей конструкции, потребуется значение площади стен, поверхности пола и потолка, а также крыши.

Рассмотрим пример, строится дом со стенами длиной 6 м и 5 м, с одной капитальной поперечной стеной внутри, длина которой– 5 м. Высота стен – 3 м. Длина наружных стен составляет 22 м плюс поперечная стена 5 м, получается 27 м. Умножаем длину стен 27 м на их высоту 3 м – определяем общую площадь стен 81 кв. м.

Площадь пола и потолка составит по 30 кв. м.

Далее, рассчитываем площадь крыши. Измеряем высоту фронтона, используя геометрические формулы, рассчитываем его площадь, затем считаем площадь крыши.

Каждую полученную площадь умножаем на удельный вес 1 кв. м. соответствующего материала. Цифры складываем, получится примерный вес будущего дома. К нему нужно прибавить вес чердачных и цокольных перекрытий.
