Самостоятельное изготовление строительных козлов: Инструкция

Бюджет изготовления своими силами

Для козелков высотой 0,8 м справедливы следующие размеры:

• ноги (4 шт.) – 0,95 м
• перекладина верхняя – 0,9 м
• распорки (3 шт.) – 0,85 м, 0,77 м и 0,7 м

Поэтому для изготовления двух комплектов приспособления потребуется пиломатериал и крепеж в количестве:

• доска 95 х 45 мм – 5 штук по 2 м
• доска 90 х 20 мм – 1 штука 2 м
• доска 90 х20 – 1 штука 3 м
• болт мебельный М10 х 100 с гайкой – 4 штуки
• шайбы М10 – 12 штук
• саморезы 4 х 45 – 50 штук (по дереву)
• ремень – 2 штуки

Внимание: Основной проблемой при покупке досок является выбор сухой древесины со стабильной геометрией. В козелках отсутствует жесткий каркас, поэтому не годятся «пропеллеры», доски с перепадом толщины, облоем

Примерная смета изготовления козлов раскладных универсальных выглядит следующим образом:

• ремень – 140 руб. (2 шт. в упаковке)
• болты в комплекте – 75 руб.
• саморезы – 30 руб.
• доска – 1000 руб.

Можно уложиться в сумму 1,25 тысяч рублей, то есть минимум вчетверо дешевле, чем при покупке готовых козелков.

Универсальные складные козлы Своими руками

Как сделать деревянные козлы

АЙ-КОЗЕЛ | Строительный козел своими руками!

Сооружение для обыкновенной пилы

Ручная обыкновенная пила чаще всего используется для заготовки дров среднего размера, поэтому козел подойдет стандартных габаритов и его не сложно соорудить своими руками, имея в наличии:

• деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м.
• брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук.
• такой же брус, но длиной 36 см для изготовления «рогов» в количестве 2 штук.
• брусья размером 1 дюйм в количестве 2 или 4 штук для устройства усиления ножек.
• саморезы в количестве 30-40 шт. для крепления деталей.
• морилку, краску или лак для защиты козлов от гниения брусьев.

Также можно использовать любой подручный материал, подходящий для сооружения козлов.

Для сборки вам нужно подготовить следующий инструмент:

• ножовка – для распила и выравнивания поверхности бруса,
• уголок – для контроля ровности элементов, важных для устойчивости конструкции,
• графитовый карандаш для нанесения необходимых отметок,
• шуруповерт или отвертка для закрутки крепления,
• молоток,
• стамеска,
• рулетка,
• кисть малярная (4-5 см).

Строительные козлы своими руками

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее. Принцип соединения штыревых лесов Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров). Хомутовые леса — быстрый монтаж/демонтаж Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин Клиновые. При общей схожести конструкции отличаются формой соединения

На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм. Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Площадка для работы

Собственно, то, ради чего мы и собираем строительные козлы своими руками — площадка. В зависимости от характера выполняемых работ, размер площадки тоже подбирается индивидуально. Вес, который должна она выдерживать, должен быть никак не меньше, чем вес человека плюс нагрузка от инструмента и материалов. Словом, 150-170 кг будет вполне достаточно для любых строительно-ремонтных работ. Габаритные размеры площадки должны быть такими, чтобы она вписывалась в дверные проемы, а это не более 70 см, а длина ее не должна превышать полутора метров, иначе будет неудобно маневрировать.

Следовательно, для изготовления двух козлов, площадки и, возможно, пристенной стремянки, понадобится не более 12-15 метров обрезной доски, а это совсем немного для того, чтобы гарантированно получить удобного восьминогого помощника при любом ремонте и строительстве.

Преимущества

Леса, собранные своими руками, в сравнении магазинными эквивалентами обладают рядом преимуществ:

• низкая стоимость;
• функции адаптации под конкретный строительный объект;
• наличие вариаций случайного модифицирования под свои нужды;
• возможность дальнейшего нецелевого использования.

Для изготовления собственных козел можно использовать подручный материал – доски, профильная труба, пластик и другие. Данный факт значительно удешевляет стоимость объекта сборки.

Самодельные леса можно переделывать и модернизировать таким образом, чтобы они наилучшим образом вписывались в ту или иную обстановку строительного объекта. Это особенно актуально при выполнении работ в тесных помещениях. Их можно регулировать по высоте, ширине и длине. Дооборудовать ступеньками, перилами и даже блоком для подъема материала.

Это интересно: Циркулярка из дрели – изготовление своими руками и пошаговая инструкция

Ничего лишнего: мобильная мусорка

Простите за такое натуральное сравнение, но вы знаете, почему лошадям, которые возили по городу брички, привязывали под хвост мешок? Да, именно по этой причине, чтобы сохранить чистоту мостовой. Вот и мой рабочий козлик обзавёлся таким устройством.

Я отрезала обод от ведра от краски и обрезала крышку. Между ободом и крышкой можно закрепить мешок для мусора. А сам обод зафиксировала подвижным держателем

Надеюсь, мой строительный зверь вам понравился. Буду рада, если кому-то мой опыт поможет в ремонте

Спасибо Ольга! Очаровательный мастер-класс от настоящей мастерицы! На вашу работу приятно смотреть. Нам даже нечего добавить. Единственно, что можно сделать – предложить усложнить задачу, как в этом небольшом видео по созданию многофункционального столярного стола:

Watch this video on YouTube

Мы ждём ваших впечатлений и комментариев, а также новых материалов в рубрике «Не женское это дело!»

ФОТО: Ольга Яровая

Полная сборка козлов: какой материал потребуется

Для того чтобы козлы получились складными, для каждого из них потребуется по два дверных навеса, которыми и будут соединены элементы. Для выполнения этой работы необходимо уложить квадраты один рядом с другим на любой ровной поверхности. Они должны быть расположены в одну линию по торцам. Если нет подходящего верстака, то всю работу можно выполнить и на полу.

С виду может показаться, что конструкция из обрезков фанеры выглядит хлипко, однако это впечатление обманчиво. После полной сборки прочность будет на очень высоком уровне.

ФОТО: YouTube.comЭлементы расположены как нужно, пора их соединить между собой

Крепёж дверных навесов

Навесы крепятся на те же саморезы с небольшим отступом от края элементов, но не выходя за пределы соединения обрезков фанеры. Лучше приобрести навесы с тремя или даже четырьмя отверстиями под фиксирующие шурупы. Так конструкция приобретёт дополнительную прочность.

Саморезы лучше всего использовать калёные чёрные (их ещё называют немецкими, или германскими). Главное, подобрать нужную длину, чтобы они могли погрузиться в древесину на достаточную для фиксации глубину (сквозь оба слоя), но при этом не слишком торчали с обратной стороны. В противном случае возникает риск травмирования.

ФОТО: YouTube.comПримерка дверных навесов перед окончательной фиксацией

Последний штрих в изготовлении строительных козлов

Несмотря на то, что после крепежа навесов козлы кажутся уже готовыми, им не хватает устойчивости. Если надавить сверху, ножки попросту разъедутся в разные стороны. А значит, нужна небольшая доработка.

Для предотвращения падения с лесов необходимо установить ограничитель, который будет удерживать ножки в нужном положении. Для этого как нельзя лучше подойдёт широкий и прочный брезентовый ремень. Отмерив нужную длину (одинаковую для обоих козелков), его нужно зафиксировать на нижних перемычках элементов. Однако просто вкрученные саморезы здесь не подойдут. Необходимо усилить соединение. Это можно сделать при помощи металлического профиля, сквозь который саморезы и будут вкручиваться.

ФОТО: YouTube.comБрезентовый ремень прекрасно удержит козлы в нужном положении

Характеристика

Строительные козлы – это приспособления универсального характера, применяющиеся преимущественно строителями при ремонтах, во время отделочных и других специализированных работ. Они также находят применение в быту. Такого рода конструкции также часто называют подмостками. Приспособления позволяют вести работы на малой высоте. Прочный каркас включает две опоры, соединенные перекладиной. Конструктивные особенности изделия обеспечивают ему монолитность и устойчивость. С площадок, оборудованных посредством строительных козлов, практически невозможно упасть, если только не оступиться.

Большая часть моделей изготавливается из профильного трубного металла. Наиболее популярный материал – алюминий, так как он обеспечивает как высокий уровень прочности, так и великолепную устойчивость. Второй вид сырья по частоте использования – это древесина. На рынке можно найти профессиональные модели из алюминия, способные выдержать вес до 500 кг. Эксплуатацию изделия осуществляют попарно. Между козлами размещают площадку для работника. Настил отличается наличием свободного пространства, где человек может оставить различный инвентарь.

Конструкции имеют следующие преимущества:

• способность выдерживать существенные нагрузки;
• простая эксплуатация;
• отсутствие помех для работников при проведении работ.

Имеет строительный козел и определенные недочеты. У них отсутствуют предустановленные элементы, обеспечивающие безопасность рабочего. По этой причине при нарушении правил эксплуатации инвентаря возникают опасные ситуации, способные приводить к падениям и травмам разной степени серьезности.

Хранение и применение козлов

Воспользовавшись нашими рекомендациями, как сделать козел, вы создадите устойчивую конструкцию, и порезать на ней дрова будет одно удовольствие. Также можно посмотреть готовые эскизы, фото- и видеоматериалы в интернете.

Не менее важным является правильное применение козлов. Не стоит на неё нагружать слишком массивные и тяжелые бревна.

Складная конструкция козлов подходит для распила дров с применением ручной пилы или бензопилы. Это приспособление просто незаменимо в приусадебном хозяйстве для заготовки дров и печных поленьев, чтобы растопить печь, мангал или камин в доме.

3 Металлические козлы для распила дров

Изделия из металла имеют компактные размеры, длительный рабочий ресурс, отличаются высокой надежностью. Из такого материала изготавливаются небольшие экземпляры, предназначенные для переработки малых объемов древесины, и более габаритные станки для крупного производства. Себестоимость самодельной модели при использовании отходов металлического лома невысока. Для изготовления их в домашних условиях необходимо подготовить следующие материалы, инструменты:

• профильный уголок 50х50 мм, трубу аналогичных характеристик;
• болгарку, ножовку по металлу;
• измерительную рулетку;
• мел;
• соединительные болты, сварочный аппарат.

Составляется эскиз с перечислением основных элементов и обязательной разметкой каждого из них. Конструктивное исполнение предстоящего изделия может быть разным, но чтобы придать большую стойкость, дополнительно устанавливают два профильных элемента под углом или поперечную балку основы. Например, из отрезка трубы. Во втором случае необходимо защитить зубья пилы от контакта с балкой, поэтому на завершающем этапе сборки сверху закрепляют кусок бруса.

Места крепления отмечают сваркой или болтами. Если предусмотрено болтовое соединение, то дополнительно указывают расположение отверстий. Система, собранная при помощи сварки – неразъемная, разборная система более мобильная.

Все детали отрезают согласно намеченным размерам при помощи сварки или болгарки. Чтобы предупредить скольжение, проворачивание бревен во время пила, на крайних ножках с внутренней стороны подготавливается зубчатый край. В целях безопасности дальнейших работ места реза обрабатывают, удаляя с каждой кромки окалину, заусенцы, прочие дефекты. Производится сборка изделия. Неразборные конструкции для защиты от ржавчины обрабатывают антикоррозийным составом.

Из металла можно соорудить мобильный вариант складных козел. Чем проще конструкция, тем реже случаются поломки устройства, поэтому станок этого типа изготавливается максимально просто. В сложенном состоянии он занимает мало места, удобен в хранении, транспортировке, но затрат на изготовление, сборку требуется больше.

Основным отличием является подвижность Х-образной опоры, она может складываться наподобие ножниц. Болты зажимаются не до конца, чтобы исключить их самопроизвольное откручивание устанавливается дополнительная контргайка. Зафиксировать опоры в нужном положении помогает установка ограничителя. Это может быть металлическая цепь, закрепленная на одной ноге опоры, а на другой делают крючок для ее зацепа.

Сообщества › Оснащение Гаража и Инструмент › Блог › Самодельные складные кОзлы.

Доброе утро, товарищи. Надоело мне, знаете ли, лазить на карачках при очистке, шлифовке, резке и т.п. или подкладывать что попало под заготовку. Решил сварить себе борщ кОзлы. Да не простые, а складные, т.к. места, как всегда катастрофически не хватает. Решено. Полез на свой волшебный чердак: уголок, труба, проф. труба и т.д. Одно жалко, другое для дела, третье ещё для чего-нибудь… Но, кто ищет — тот всегда найдёт! Нашёл я, давно завалявшиеся ножки от школьных парт, как раз в количестве 4 штуки, самое то!
Нашёл в закромах рояльные петли, и понеслась…

Сварка, кстати, не понадобилась, да и её вечная спутница — болгарка нужна была только один раз, для укорачивания петель. Примерил петли, что называется — «на глазок», отрезал лишнее и прикрутил шуруповёртом на кровельные саморезы.

Далее примерно определил нужное расстояние между ногами кОзла,

и ориентируясь на заводские отверстия (благо, их предостаточно)

отмерил нужную длину цепи. Сначала хотел сделать ограничитель из троса, но он, а точнее его крепёжка нужна для другого… Да и с цепью как то попроще.

КОзлы получились низковаты, но это всё равно не сравнить с подкладыванием всего, что попадётся под обрабатываемый материал.

Так же бонусом сохранилась заводская регулировка высоты ножек, регулируется она всего по трём ступеням, видным на фото,

для быстроты регулировки заменил гайки «барашками».

Изначально хотел петли приварить, чтобы поверхность была более гладкая, так же были мысли вставить петли во внутрь, тогда вообще было бы гладко, но взвесив все варианты, остановился на саморезах, ведь их шляпки будут служить неким стопором при работе с трубой, да и остальным длинномерам это будет только на пользу.

Источник

Мобильные козлы из дерева

Конструкция обычных козел имеет довольно большие габариты и вес, что является серьёзным препятствием при транспортировке станка. Но можно сделать своими руками и мобильную установку, которая будет складной и которую можно будет с лёгкостью переносить. Но, как правило, такие планы требуют больше затрат и времени на сборку.

Для складных козел понадобится следующий материал:

• прочные, но небольшие в диаметре бруса из дерева. Их понадобиться минимум 4 единицы;
• для основания данной конструкции лучше всего использовать металлическую трубу длиной от 1 до 3 метров;
• так как конструкция раскладная, то понадобится ограничитель (в качестве него можно использовать прочную верёвку, небольшую цепочку, хороший ремень или тросик);
• для соединения составных частей понадобится сверло по дереву. Стоит подобрать максимально прочный вариант.

Чтобы избежать лишних затрат и уменьшить вероятность поломки устройства, данный станок изготавливается максимально просто. Начать сборку нужно с брусов. Изготовить их можно и своими руками из доски в 50 мм. После получения готового материала, необходимо наметить место разреза, где впоследствии будут установлены ножки для козел.

После сверления отверстия на каждой планке под трубу в них запускается основание, и ножки выставляются по своим местам. Дальше нужно сделать ограничитель для стоек, который не позволит разъезжаться ножкам.

Мобильные деревянные козлы для распилки дров

Тут стоит быть внимательным, выбрать одинаковую длину для двух сторон, которая позволит раскрываться козлам на 350 до 450 градусов. Таким образом, будет собрана конструкция, которую легко будет складывать и хранить в небольших помещениях.

Чертежи

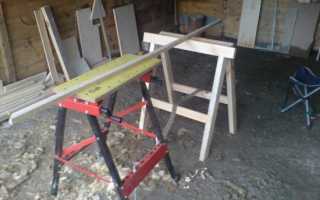

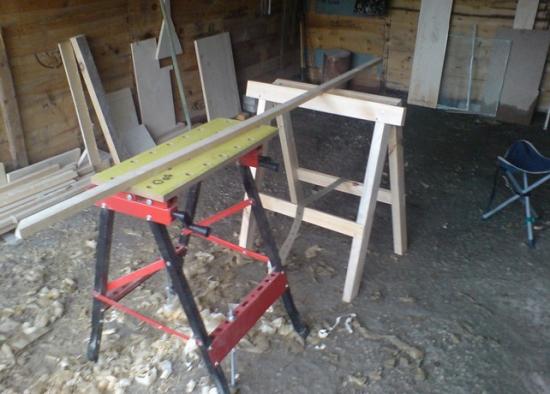

Складные козлы.

Размеры собранных заготовок. Высота 85 см, ширина 90 см.

Размеры используемых деталей.

Человек, который сделал эти козла на фото выше, имеет большой опыт в столярке и по чертежам собрал своими руками очень круто. Но на это у него ушло примерно 6 часов.

Мне же подмости нужны были срочно и вымерять углы с транспортиром я не стал, а прикидывал на глаз и отпиливал все не нужное по месту. В целом я придерживался конструкции.

Сборка ножек и примерка

От качества разметки отверстия для болта зависит работоспособность приспособления. Поэтому необходима предварительная примерка по технологии:

• ножка укладывается на столик, чтобы вырез свисал над столешницей (можно использовать табурет, стул)
• опорная планка (верхняя) устанавливается в паз вертикально
• добавляется вторая ножка сверху первой (планка должна плотно прилегать к вырезам в обеих деталях)
• конструкция временно стягивается струбцинкой

Затем выполняются операции:

• размещенным вертикально угольником место пересечения ног переносится на боковую поверхность с обеих сторон конструкции
• получившиеся точки соединяются линией, которая становится вертикальной осью вращения
• угольником размечается продольная ось ножки
• в пересечении этих линий и будет центр для отверстия болта М10, являющегося шарниром соединения

Внимание: Отверстия должны быть перпендикулярны плоскости досок, поэтому необходим кондуктор. Им может служить пропил в бруске, прижатом к ножке саморезом либо струбцинкой

Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение.

Сборка ног осуществляется поэтапно:

• болт проходит сквозь одну деталь
• на него надеваются две шайбы, облегчающие вращение деревянных элементов относительно друг друга
• на резьбовую часть надевается вторая нога
• осуществляется фиксация шарнирного соединения гайкой

Результатом становится комплект из двух ног, в пропилы которых сверху легко вставляется планка опорная.

Конструкция и варианты использования

В отличие от классических козелков универсальные козлы раскладные, что облегчает хранение и транспортировку. Конструкция столярно-строительного приспособления имеет вид:

• ножки с распорами, шарнирно соединенные между собой
• съемная опорная перекладина
• ременная стяжка внизу

Приспособление позволяет заготавливать дрова, кроить длинномерные пиломатериалы и опирать щиты строительных лесов (понадобится 2 пары козелков) по умолчанию. На опорную перекладину можно закрепить дощатую столешницу для размещения электроинструмента (например, торцовочный, сверлильный, заточный станок).

Если собрать из досок или фанеры легкий каркас, можно соорудить из двух козелков крупногабаритный столярный стол-верстак для сборки мебели.

Вырезы в опорной планке позволяют работать с трубчатыми заготовками, прижимать ламели склеиваемых столярных деталей. На одну сторону козелков можно закрепить лист фанеры, ГКЛ, ОСБ для разметки, прямого или фигурного кроя.

Соберите рамы

1. Чтобы изготовить соединения вполдерева, установите в пильный ста­нок пазовый диск толщиной 19 мм и сделайте пробные соединения на об­резках сечением 19×114 мм, устано­вив глубину пиления равной поло­вине толщины заготовки. Выпилите в ножках А и перекладинах В вырезы для соединений вполдерева (рис. 1 и 2).

2. Склейте рамы ножек A/В и зафиксируйте их струбцинами. При установ­ке струбцин в местах сое­динений вполдерева, чтобы равномерно распределить давление по всей площа­ди склейки, подложите под губки струбцин деревянные обрезки. Проверьте прямоугольность собранных рам.

3. На верхнем крае каждой рамы A/В сформируй­те скос пол углом 15° (фо­то А).

Настройте циркулярную пилу для пиления скосов под углом 15°, прикрепите к раме ножек A/В ровную доску и опилите скос на верхнем крае рамы.

Схема сборки

1. На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
2. Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
3. Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
4. И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
5. Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Монтаж

Для монтажа понадобится:

• Схема,

• Рулетка ( для замеров деревянных полотен перед началом работы),
• Пила (используется для того, чтобы распиливать доски),
• Карандаш (для разметки),
• Дрель ( для скрепления досок при помощи шурупов, при работе с электрическим инструментом необходимо знать и следовать технике безопасности),
• Шурупы,
• Болты, гайки и т. д.
• Уголок столяра,
• Деревянный материал.

Обратите внимание! Выбирать материал необходимо без трещин и сучков. Если они не соответствуют, то ни в коем случае не рекомендуется использовать такой материал.

Чертеж строительных козел. Монтаж своими руками

При проведении любых работ, связанных с ремонтом или обслуживанием дома, требуется подниматься на определённую высоту. Если вкрутить лампочку можно с помощью стула, а замазать маленькую трещину с помощью стремянки, то обширные работы требуют большей мобильности.

Для перемещения на высоте создаются строительные козлы, иначе называемые подмостками. Готовые конструкции есть в строительных магазинах, но цены идут на тысячи рублей. Их проще сделать самому, и это стоит в несколько раз дешевле.

Конструкция строительных козел

Прежде чем начать изготавливать строительные козлы своими руками, выбираем материалы для изготовления. Существуют три основных материала, из которых изготавливаются козлы:

• металл;
• дерево;
• деревянно-металлическая комбинация.

Так как металлические трудны в создании и достаточно затратные по материалам, рассмотрим деревянные козлы.

После выбора материала стоит понять условия их использования. Если это стационарные или редко передвигаемые подмостки, то стоит создавать одноразовый помост. Если же козлы планируется часто перемещать, выбираем складные козлы.

Прежде чем начать столярные работы, создаём чертёж и просчитываем требуемую высоту. Стандартной для комфортной работы взрослого мужчины является высота 80–90 см.

Для готового изделия высотой 85 см, нужны ножки длиной 95 см.

Длину нужно выбирать такой, чтобы при наложении сверху доски для строительной площадки, балка выступала минимум на 5–7 см с каждой стороны, а лучше взять с запасом.

Конструкция предельно проста, в открытом состоянии напоминает букву «А», и имеет возможность использоваться как на небольшую высоту, так и с помощью двух козел на полную высоту.

Подготовка

После создания чертежа надо решить, какой длины будет площадка, и какое количество козел придётся для неё изготовить. Козлы всегда создаются от двух и больше – если накладываемая доска длинная и может проломиться посередине.

Разборные строительные козлы из дерева

Преимущество перед обычной площадкой, разборных козлов в многоразовости использования и возможности быстро достать из места хранения и использовать. При обычной постройке подмостков, используются только доски, скреплённые гвоздями.

После окончания работ их затруднительно оставить на хранение в не разобранном виде. Чтобы такие подмостки не занимали много места, их приходится демонтировать, что трудно, если они сделаны качественно.

Разборные козлы не занимают много места, есть возможность перевозить и использовать для различных нужд, кроме прямого назначения. Чтобы создать козлы, нужны две опоры.

Для изготовления одной опоры понадобятся:

• четыре доски для ножек – 0,95 м;
• доска 0,9 м для верха;
• три перекладины по 0,85, 0,77, 0,7 м.

Столярные работы

Сборка козлов проводится в соответствии с рекомендуемой инструкцией.

1. На ножках сделайте разметку, срежьте с двух сторон лишнее дерево, под углом 800. Разрезы должны быть параллельны.
2. Используйте готовую ножку, как пример, и сделайте остальные.
3. Проверьте, чтобы концы верхней доски, которая будет держать на себе помост, были под углом в 900.
4. На досках будущих распорок, с одного конца отмерьте угол в 800, а с другого в 1000. Отрежьте.
5. Заготовки готовы, теперь прорезается место для верхней доски. Для этого сложите две готовые ножки в такое положение, которое они будут принимать в открытом виде, прочертите угол в 900, и отрежьте. По этой ножке прорезаются все остальные.
6. Ножки соединяются как ножницы, в них просверливается ось вращения, в которой не до конца закручиваются болты, позволяя ножкам открываться и закрываться.
7. Осталось только сделать распорки между готовыми ножками, две с широкой стороны, и одна с узкой. После чего на нижние распорки закрепите стяжной ремень.
8. Одна опора будущей строительной площадки готова, по такой же схеме собирается вторая.

Разборные козлы — лёгкий и недорогой способ создать строительную площадку, которая достаточно долговечна, мобильна, и способна выдерживать вес взрослого мужчины, а также строительных материалов.

Расчеты и материалы

Купить козлы, как складные, так и обычные, можно практически в любом специализированном магазине. Но они чаще всего имеют основу из алюминия и стоят достаточно дорого. Намного проще и дешевле сделать козлы для дачи своими руками. Это сравнительно простая конструкция, требующая наличия минимума столярных навыков от изготовителя. Кроме того, самодельные козлы не влетят вам в копеечку, их можно легко адаптировать под нужный вам строительный объект, да и в дальнейшем им тоже легко найти применение при желании.

Козлы из магазина

Совет! При выборе материала для изготовления козел не останавливайтесь на некачественной древесине с сучками и трещинами. Такие козлы будут ненадежными и могут сломаться в самый неподходящий момент. Результат — высокая вероятность получения серьезных травм.

Простой чертеж складных козел

На первом этапе важно определиться с высотой будущих козел. Обычно ее выбирают в зависимости от роста человека. Традиционно высота варьируется в пределах 75-95 см.

Совет! Для человека среднего роста (175-180 см) оптимальным вариантом считаются козла высотой 80-85 см.

Определиться с высотой поможет и ваш любимый рабочий стол или верстак. Если у вас такой имеется и вы за ним часто работаете, чувствуете себя комфортно, то можете измерить его высоту и сделать козлы точно с такими же параметрами.

Универсальные козлы

Ножки-опоры у козел обязательно собираются под определенным углом относительно друг друга. Это позволит увеличить устойчивость конструкции. Возьмем стандартный вариант с углами 65 и 80 градусов. На основе высоты и углов наклона ножек уже можно рассчитать параметры остальных деталей. Таким образом получается, что для одного козла понадобятся:

• ноги длиной 95 см — 4 шт;
• верхняя опорная перекладина 90 см — 1 шт;
• распорки — по 2 на каждую сторону.

Кроме этого, не забудьте купить крепеж. Это болты, гайки, шайбы и саморезы. Эти элементы позволят собрать надежную конструкцию. Гвозди использовать не советуем — соединения с ними менее надежны и прочны, чем с саморезами. Гайки и болты понадобятся для соединения складывающихся ног.

Внимание! Расчеты выше приведены только для одного козла! Для того, чтобы установить рабочий настил, их потребуется две штуки. Значит, количество всех материалов перемножаем на два.

Древесину для козел можно купить в ближайшем строительном магазине, но вполне можно посмотреть на своей дачи всяческие обрезки. Скорее всего, они у вас есть, если вы уже выполняли какие-либо строительные работы. Доска подойдет размером 100х30 мм.

Не используйте для создания козел древесину с явными дефектами

Другие варианты козел

Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.

Именно таких, кроме крестообразных, больше всего выпускается промышленно.

Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.

Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:

И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.

В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.

Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Козлы для пилки дров своими руками? Легко! Хорошие хозяева заранее заботятся о том, чтобы у них было достаточно дров в запасе на зиму. Для их заготовки у вас должен быть незаменимый инструмент всех владельцев частных домов – козлы для пилки дров.

Это достаточно простая конструкция, которая должна быть на даче у каждого, чтобы было удобно обрабатывать , делать заготовку дров и с точностью до миллиметров распиливать металлические планки или деревянные доски.

Сделать козлы своими руками достаточно просто, и с этим справится даже тот, у кого нет никаких специальных навыков.

Виды

Чтобы сделать классический вариант такого оборудования для распиловки, потребуется любой из материалов:

Несмотря на то, что конструкция сама по себе простая, козлы для распиловки можно отнести к разряду станков. По этой причине при изготовлении следует соблюсти некоторые условности, одной из которых является наличие чертежа или плана, по которому будет производиться сбор. При планировке стоит подписать все размеры, это же относится даже к самым малым деталям.

Критерии выбора

Главное, на что следует обращать внимание при сборке, это размеры. На это будет влиять:. От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время

Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена

От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время. Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена.

Особенности использования инструментов при работе на козлах

Если вы планируете обрабатывать древесину при помощи обычной двуручной пилы, то вам обязательно потребуется надежная опора для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант – создание упора из лесины, что даст вам преимущество в виде установки опоры в любом месте. При использовании механизированного инструмента вроде бензопилы, позаботьтесь о крепкой поверхности на козле.

Козлы для пилки дров бензопилой обладают своими особенностями, так как есть отличия в правилах эксплуатации, которые влияют на безопасность рабочего. В этом случае вам нужно будет заранее позаботиться о месте для свободного висения материала, который будет распилен. Так вы сможете избежать зажима инструмента распиливаемым полотном.

Конструкция для ручного распила

Долгие столетия козлы практические не изменялись. Мастера только подстраивали ширину и высоту изделия под собственный рост и размер бревен. Раньше древесину пилили парой при помощи двуручной пилы.

Процесс распила при работе вдвоем контролировался свободной рукой. С обоих сторон рабочие придерживали концы бревна, направляя его или надавливая для более удобной работы. При распиле больших стволов их допиливали немного глубже середины и прокручивали на другую сторону. При таком разрезе спил мог иметь неровный край, что отягощало колку.

Традиционные козлы для дров делались из крестообразных стоек. Их располагали на расстоянии, равной двойной топке печки, для которой пилились дрова.

Такие изделия до сих пор можно встретить в обиходе, но они все же претерпели некоторые изменения. На них добавили еще одну крестовину, которая позволяет зажимать дрова. На таких козлах можно работать одноручными пилами.

Также на современном рынке можно встретить металлические козлы. Их оснащают зубчиками для крепкой фиксации древесины. У металлических устройств есть винтовые упоры, которые также облегчают распил, удерживая бревно в козлах.

На подобных козлах заготавливать топливо гораздо легче. Если вы самостоятельно запасаете дрова, то подобное приспособление незаменимо в вашем хозяйстве.

Козлы для работы цепной пилой

Если требуется запасти большое количество топлива, лучше всего работать электрической или бензиновой пилой. Такие инструменты не только облегчают, но и ускоряют работы в разы. Кроме того, они снижают физические и временные затраты.

Пилить дрова цепной пилой на обычных, традиционных козлах не получится, так как инструмент может сломаться, если шина застрянет в распиле. Если отрезать куски бревна, выходящие за предел крестовин конструкции, то разрез будет долгим и нерациональным. Именно поэтому для заготовки электрическим инструментом разработаны специальные козлы для распиловки дров бензопилой. Самая простая конструкция для резки дров цепной пилой состоит из тяжелой основы и устойчивых ножек. Ствол дерева спиливают в местах его выхода за границы козел. Удерживать бревно в такой установке можно ногой.

Скорость работ на такой конструкции не очень высока, но для распила средних партий она вполне годится.

Стойка для работы цепной пилой

Если вы занимаетесь заготовкой тонких бревен, то лучше соорудить стойку для бревен. Конструкция представляет собой 4 ножки или столба, приваренных или прикрепленных к основанию. Для него можно использовать сварную раму или тяжелую металлическую пластину. Устройство удобно только для работы с небольшими стволами, разделкой больших бревен на нем не займешься. Размер козел выбирают исходя из размера печи и длины поставляемых бревен. Изделие можно изготовить практически любого размера.

Обратите внимание! Для облегчения эксплуатации рамных козел крепите стойки не сваркой, а болтовым соединением. Это позволит быстро разбирать конструкцию для изъятия дров.

Устройство имеет единственный минус – охапку поленьев в нем нельзя допилить до конца, иначе пила упрется в грунт. Для устранения такой проблемы можно установить поперечные подпорки, в которых образуется зазор между поленницей и подставкой козел. Однако устройство такого типа нельзя быстро разобрать, что снижает его функциональность.

Сборка ножек и примерка

От качества разметки отверстия для болта зависит работоспособность приспособления. Поэтому необходима предварительная примерка по технологии:

• ножка укладывается на столик, чтобы вырез свисал над столешницей (можно использовать табурет, стул)
• опорная планка (верхняя) устанавливается в паз вертикально
• добавляется вторая ножка сверху первой (планка должна плотно прилегать к вырезам в обеих деталях)
• конструкция временно стягивается струбцинкой

Затем выполняются операции:

• размещенным вертикально угольником место пересечения ног переносится на боковую поверхность с обеих сторон конструкции
• получившиеся точки соединяются линией, которая становится вертикальной осью вращения
• угольником размечается продольная ось ножки
• в пересечении этих линий и будет центр для отверстия болта М10, являющегося шарниром соединения

Внимание: Отверстия должны быть перпендикулярны плоскости досок, поэтому необходим кондуктор. Им может служить пропил в бруске, прижатом к ножке саморезом либо струбцинкой

Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение.

Сборка ног осуществляется поэтапно:

• болт проходит сквозь одну деталь
• на него надеваются две шайбы, облегчающие вращение деревянных элементов относительно друг друга
• на резьбовую часть надевается вторая нога
• осуществляется фиксация шарнирного соединения гайкой

Результатом становится комплект из двух ног, в пропилы которых сверху легко вставляется планка опорная.

Крой заготовок

Отдельно размечаются все детали для одной стороны ножек:

• из 2 м доски получается два элемента
• разметка транспортиром начинается от самого края
• на стороне 45 мм линия под 65 градусов
• ее продолжение на торце (доска «дюймовка) линия под 80 градусов
• крой осуществляется ножовкой с мелким зубом, так как рез происходит одновременно в двух плоскостях

Второй рез параллелен предыдущему, производится на расстоянии 0,95 м от него. Вторую ногу проще разметить, отпилить по шаблону, которым становится первая деталь.

Линия реза верхней опоры прямая (90 градусов), здесь проблем не возникает. Все распорки обрезаются с двух сторон под углом 80 градусов с ужением кверху. Длина заготовок разная – 0,85 м, 0,77 м и 0,7 м. рез производится в одной плоскости, по торцу скашивать его не нужно. В результате получается комплект деталей для одного козелка.

Самой сложной операцией кроя является изготовление пропилов, в которые будет укладываться съемная опорная планка верхняя. Посадочные места размечаются следующим способом:

• ножки располагаются на ровном участке в разложенном для эксплуатации виде (нижние опорные поверхности на одной линии, можно подпереть длинной доской)
• пропил размечается угольником, установленным в 5 мм от края верхнего скоса ножки, линейкой, расположенной к нему под прямым углом на расстоянии 8 см

Внимание: В данном случае 8 см – это глубина, на которую опорная планка садится в паз, при указанных размерах она будет на 15 см выше ножек, а не заподлицо с ними, что позволит избежать порчи случайным контактом с режущим инструментом.

Результатом должен стать паз, показанный на рисунке:

Обрабатывать детали лучше перед сборкой, после высверливания отверстий достаточно нанести ЛКМ на вновь созданные поверхности, чтобы обеспечить максимальный ресурс приспособления. Красить ножки после сборки неудобно, так как ограничивается доступ к отдельным участкам досок, соприкасающихся друг с другом. Кроме краски и лака можно использовать морилки, восковые, масляные составы. Перед этим все поверхности должны быть отшлифованы.

Особенности изготовления деревянных лесов

Если вы решили изготовить козлы из древесины, то шаг между стойками может быть равен пределу от 2 до 2,5 метра. Что касается ширины настила, то она должна быть эквивалентна одному метру. Не стоит делать конструкцию излишне высокой, максимальный предел по высоте составляет 6 метров. Для проведения работ предстоит подготовить доски толщиной в 50 миллиметров. Что касается их ширины, то эта цифра не должна казаться меньше 100 миллиметров. Можно заменить такие заготовки брусом квадратного сечения в 10 см. В основу стоек и упоров может лечь кругляк. Распорки и ограждения, как правило, изготавливаются из досок, толщина которых составляет 30 миллиметров или больше.

Изготовление креплений для козликов на стену

Также для удобного хранения парных козлов были придуманы простые крепления на стену. для этого из фанеры были вырезаны

Габаритные размеры заготовок также даны выше на плане раскроя деталей.

Для стягивания заготовок были использованы черные саморезы по дереву длинной 50 мм.

Выбор места для постройки

Выбирая место под постройку козлятника, отдавайте предпочтение небольшой возвышенности или равнине. В низменностях сарай будет сырой, а значит животные будут постоянно болеть и чахнуть.

Перед строительством площадь под постройку нужно очистить от растительности: убрать деревья и кустарники с максимальным корчеванием корневой системы. После подготовительных работ участок выровняйте.

Учитывайте, что каждой взрослой козе необходимо около 1 кв. м. площади, а малышам — 0,6-0,8 кв. м. Постройку на месте располагайте так, чтобы фасад и выгульный загон располагались с южной стороны.
