Зачем нужен смесительный узел для теплого пола – виды, назначение, устройство

Необходимость смесительных узлов в системе теплого пола

При устройстве водяного отопления с использованием радиаторов или другого высокотемпературного оборудования, теплоноситель может на них подаваться практически любой температуры, которую способен выдать котел. Но ситуация с тёплыми полами кардинально отличается. По строительным нормам и здравому смыслу существует ограничение максимальной температуры поверхности пола. Превышение которой делает эксплуатацию системы не комфортной и даже опасной.
Например, по СНиП «Отопление, вентиляция и кондиционирование воздуха» максимальная температура пола, в котором используется система встроенного подогрева не может превышать:

• 26 °C для комнат с постоянным пребыванием людей;
• 31 °C для комнат с временным пребыванием людей и некоторых зон крытых плавательных бассейнов;
• 23 °C для дошкольных учреждений.

Эти ограничения затрудняют использование котла без смесительного узла для теплого пола. Так как без него теплоноситель неизбежно будет поднимать температуру теплого пола выше граничного значения. А температура теплоносителя может достигать уровня выше 80 °C.

Смесительный узел теплого пола в таком случае позволяет подавать в трубы теплоноситель оптимальной температуры. Принципиально ли его применение и можно ли выйти из положения без него?

Обязательность использования смесительных узлов

Как мы уже определились, основная цель смесительного узла – это поддерживать температуру воды в системе на требуемом уровне. Для этого берется часть воды от котла с повышенной температурой и смешивается с некоторым количеством воды из «обратки» до достижения требуемого уровня, который позволяет достичь оптимальной температуры пола.

Если исключить из схемы насосно-смесительный узел для теплого пола, то необходимо обеспечить поддержку температуры другим способом. Как вариант, возможно применение низкотемпературного котла, который способен обеспечивать температуру подаваемой воды в районе 35-38 °C, чтобы поддерживать требуемый нагрев пола. Чаще всего для этих целей рекомендуют электрокотлы. Также в таком режиме работают водяные тепловые насосы.

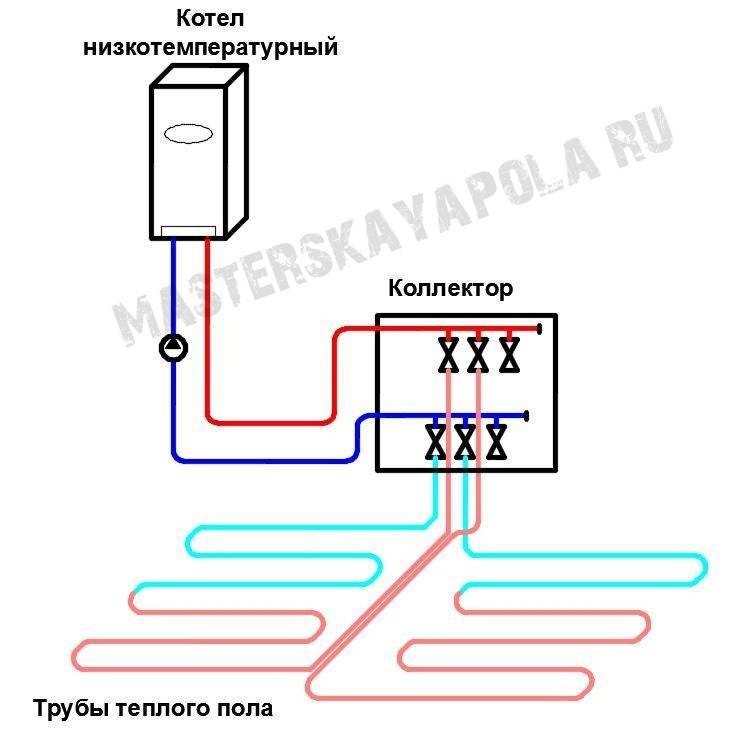

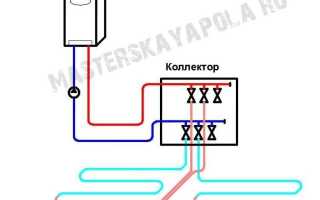

Схема теплого пола без смесительного узла.

Следует также иметь в виду, что теплый пол без смесительного узла практически невозможно использовать при комбинации напольного и радиаторного нагрева, так как для радиаторов температура должна быть достаточно высокой, чтобы обеспечивать оптимальную теплоотдачу. Если же теплый пол используется как основной источник, то при применении хорошего котла с подходящими характеристиками смесительный узел может не использоваться.

Итак, если необходимость смесительного узла не ставится под сомнение, как поступить в таком случае? Можно применить изделие заводского изготовления, которое рассчитано и протестировано для бесперебойной работы, но основным недостатком таких систем является их дороговизна.

Как вариант можно использовать самодельный смесительный узел для теплого пола. Основное его преимущество – существенно меньшая цена. В среднем, такой узел выходит в 3-4 раза дешевле, чем заводского изготовления, но возникают вопросы в его расчете и подборе элементов. Ведь при неправильном подборе теплый пол будет работать неравномерно или вообще его эксплуатация будет существенно затруднена.

Как создать своими руками смесительный узел? В общем, основные задачи при такой постановке вопроса сводятся к следующим пунктам:

• выбрать схему и конструкцию смесительного узла;
• подобрать необходимые элементы;
• рассчитать производительность насоса и характеристики других изделий;
• смонтировать узел.

Принципы монтажа ничем не отличаются от создания отопительной сети

Основное внимание нужно уделить расчету, выбору схемы и подбору оборудования. На чем и будем акцентировать внимание далее

Для чего нужен перепускной клапан в теплом полу

В систему отопления зачастую входят механизмы регулирования и механизмы обеспечивающие безопасность эксплуатации. По другому их называют клапанами систем отопления. При помощи данных элементов регулировки происходит изменение параметров теплоснабжения, они также обеспечивают стабильное функционирование и производят автоматическую настройку. Рассмотрим клапаны и регуляторы системы отопления, так как предназначения и функции у них различаются.

Обычно автоматикой котла не может быть обеспечена потребность в воде с разной температурой для нескольких контуров системы отопления. На помощь приходит трехходовой термостатический смесительный клапан системы отопления, который поддерживает необходимые тепловые параметры теплоносителя в контурах системы отопления, а также малом контуре системы. На вид клапан походит на простой тройник, металл — бронза или латунь. Вверху данного тройника устанавливается регулировочная шайба, под которой имеется материал чувствительный к перепаду температур. И при необходимости он давит на рабочий шток, выходящий из корпуса. Основная задача клапана основана на удержании температуры теплоносителя на выходе в заданных пределах, путем добавления холодной или горячей воды. При неподходящих температурных изменениях, внешний привод клапана давит на шток. Далее конус выходит из седла и открывается проход между всеми каналами. В ходе работы, контроль за трехходовым клапаном согласно температуре исполняется наружным приводом.

В сложной системе отопления присутствует довольно большое количество вспомогательных элементов, задача которых обеспечить надежность и бесперебойность работы. Одним из этих элементов является обратный клапан системы отопления. Обратный клапан ставят для того, чтобы не было протока в обратную сторону. Его элементы обладают очень большим гидравлическим сопротивлением. В связи с этим обстоятельством существуют ограничения по использованию обратных клапанов в системе отоплении с естественной циркуляцией. В такой системе слишком малое давление. При минимальном давлении необходимо ставить гравитационные клапаны с поворотной заслонкой, некоторые из них могут срабатывать при давлении в 0,001 Бар. Основная деталь обратного клапана — это пружина, применяемая почти во всех моделях. Именно пружина перекрывает затвор при изменении нормальных параметров. Это и являет собой принцип работы обратного клапана.

Необходимо учитывать рабочие параметры в той или иной системе отопления. В связи с чем подбирать клапан системы отопления, который имеет необходимую упругость пружины. Применяемая в отопительных системах запорная арматура обычно изготавливается из следующих материалов: сталь; латунь; нержавеющая сталь; серый чугун. Обратные клапана подразделяются на следующие виды: тарельчатые; лепестковые; шаровые; двустворчатые. Различаются эти виды клапанов запирающим устройством.

Регулирующие и запорно-регулирующие клапаны отопления осуществляют систематическое изменение потока теплоносителя, от максимума до минимума, при открытом и закрытом положении клапана. Отсечные или запорные клапана управляют теплоносителем дискретно при полностью открытом или полностью закрытом положении затвора. В состав регулирующего клапана входят три основные блока: корпус, дроссельный узел и привод клапана. Запирающим и регулирующим элементом клапана является дроссельный узел. При выборе втулки, седла, плунжера следует обращать внимание на условия эксплуатации клапана. Учитывается среда и ее температура, наличие примесей, пропускная способность. Основным и важным значением в работе клапана является правильное направление подачи рабочей среды. Обычно оно промаркировано стрелкой на рабочей поверхности корпуса.

В современных реалиях терморегулирующий вентиль — это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления. Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.

Для сброса рабочей среды служит перепускной клапан терморегулятора системы отопления, который функционирует в обратку при значительном повышении давления. Как правило давление растет за счет достижения установленной в ручном режиме максимальной температуры, подача теплоносителя в радиатор снижается, в следствии чего давление и повышается. Перепускные клапаны системы отопления, в основе своей, предназначены для того, чтобы обеспечить стабильную разность между обратным и подающим трубопроводом. При уменьшении тепловой нагрузки, термостатические вентили закрываются, что приводит к перепаду давления между трубопроводами. В следствии использования перепускного клапана снижается нагрузка на насос, увеличивается температура в обратке, происходит защита котла от коррозии. Область применения перепускного клапана системы отопления довольно широка, он также используется для предотвращения шумообразования терморегуляторов. Установка перепускных клапанов осуществляется не только у нерегулируемого насоса, но и на перемычки стояков.

Источником опасности является любое котельное оборудование. Котлы считаются взрывоопасными, так как имеют водяную рубашку, т.е. сосуд под давлением. Одно из самых надежных и распространенных предохранительных устройств, сводящее опасность до минимума — это предохранительный клапан системы отопления. Установка данного приспособления обусловлена защитой систем отопления от избыточного давления. Зачастую такое давление возникает в результате закипания воды в котле. Предохранительный клапан ставится на подающем трубопроводе, как можно ближе к котлу. Клапан имеет довольно простую конструкцию. Корпус изготовлен из латуни хорошего качества. Основным рабочим элементом клапана является пружина. Пружина в свою очередь действует на мембрану, которая закрывает проход наружу. Мембрана выполнена из полимерных материалов, пружина из стали. Выбирая предохранительный клапан следует учитывать, что полное открытие происходит при повышении давления в отопительной системе над значением на 10%, а полное закрытие при снижении давления ниже срабатывания на 20%. В следствии данных характеристик необходимо выбирать клапан с давлением срабатывания выше 20-30% от фактического.

Балансировочный клапан системы отопления предназначается для регулирования проходимого теплоносителя. Жидкость потребляется в зависимости от давления. Чем больше давление, тем больше потребляется жидкости. Установка данного прибора происходит на стояках. Отбалансированная система обеспечивает беспрерывную работу. Ручной клапан используется как диафрагма, автоматический поддерживает давление и потребление в стояках. Ручной балансирный клапан может перекрывать систему. Конструкция представляет собой устройство вентильного типа. Ручные клапаны могут устанавливаться в паре с запорными.

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

На сегодняшний день, среди систем отопления используемых в быту, набирают популярность теплые водяные полы. Повышенное внимание со стороны потребителей к этому способу обогрева объясняется высокой эффективностью греющих полов, тем более, когда делается акцент на качество внутренней отделки жилых помещений. Радиаторы отопления далеко не всегда выглядят эстетично, тогда как спрятанный в пол водяной контур абсолютно незаметен.

Подкупает в данном случае и монтаж отопительного оборудования. При правильном планировании и соблюдении всех необходимых технологических тонкостей, сделать теплые полы в собственном доме вполне реально и под силу каждому. Для того, что бы добиться успеха, достаточно иметь представление о том, как работает теплый пол, что входит в комплект оборудования. В процессе работы вам придется столкнуться не только с выбором способа нагрева теплоносителя, подбором и укладкой труб водяного контура и оборудованием стяжки. Ключевым элементом системы отопления «теплый водяной пол» является узел подмеса теплого пола.

Что это за оборудование? Какова его конструкция и назначение? Разберемся с этим вопросами детальнее.

Теплые полы сегодня можно встретить практически в любых жилых помещениях. Городские квартиры, если позволяют конструктивные особенности жилого объекта, нередко отапливаются подобным образом. Во многих частных домах, в коттеджах водяные полы явление распространенное. Благодаря особенностям конструкции, система теплых полов может использоваться как полноценный, основной обогрев жилых помещений, так и в качестве вспомогательного варианта отопления. Грамотный монтаж, наличие соответствующего оборудования позволит вам использовать водяные полы с максимальной эффективностью. А поможет вам в этом, узел подмеса для ваших теплых полов.

Теплые водяные полы представляет собой низкотемпературную систему отопления. В отличие от радиаторов, для нормальной работы греющих водяных контуров необходимо иметь теплоноситель, температура которого варьируется в пределах 35-55 0 С. Вода, которая циркулирует в системе центрального отопления значительно горячее, не говоря уже о теплоносителе, нагреваемом в результате работы отопительного котла. Работу по подготовке воды для водяных контуров выполняет смесительный узел. Вдобавок ко всему, через систему входов коллектора осуществляется распределение теплоносителя по трубопроводу теплого пола.

На заметку: следует сказать, что смесительный узел или узел подмеса необходим тогда, когда вы изъявили желание сделать у себя в доме отопление посредством греющих полов. Для других вариантов обогрева подобная техника не требуется.

Как и все остальные системы отопления, в которых использует жидкий теплоноситель, отопление за счет водяных теплых полов работает по аналогичной схеме:

• источник нагрева (автономный котел или стояк центрального отопления);
• подающий и обратный трубопровод, водяные контуры, укладываемые в пол отапливаемого помещения;
• устройства и приборы регулирующей группы.

Вода нагревается за счет работы котла или подается в систему из магистрали ГВС и центрального отопления. В автономном котле вода нагревается до температуры 75-95 0 С, в системе ЦО температура воды немного меньше, 55-75 0 С. В соответствии с санитарными нормами идеальная температура нагрева пола должна составлять 31 0 С, благодаря которой в отапливаемом помещении создается зона комфортного пребывания. Для того, что бы добиться таких температурных параметров в петли водяного пола подается вода, нагретая до температуры 35-55 0 С. Слоеный пирог отбирает на себя лишнюю тепловую энергию, выдавая на поверхности пола оптимальные температурные показатели.

Для того, что бы направить в водяной контур поток воды нужной температуры, устанавливается узел подмеса для теплого пола. В противном случае система отопления теплый пол будет пустой тратой денег. Без регулировки температуры теплоносителя ваш пол превратиться в горячую сковороду, а бетонная стяжка и напольное покрытие придут в скором времени в негодность.

Важно! Следует помнить, что смесительный узел способен работать только в том случае, если в системе отопления циркулирует обычная вода.

Монтируется узел в непосредственной близости от отапливаемого помещения, где на поверхность выходят петли отопительного контура. Подключение оборудования делается на обе трубы, на трубопровод подачи горячей воды и на магистраль обратного потока. В результате своей работы, чрезмерно горячий теплоноситель смешивается с остывшей, остывшей отработанной водой, давая в итоге оптимальную температуру воды для греющих труб.

Важно! Если вода в системе имеет не столь критичные для теплых полов значения, узел подмеса ставить не обязательно. Если автономный котел работает на обогрев и обеспечивает подачу горячей воды в бытовых целях, без смесительного узла не обойтись.

Будет уместным сказать. Не следует путать смесительный узел и коллектор. Первый представляет собой комплект оборудования, каждое из которых в отдельности выполняет возложенные на него функции. Коллектор является составной частью узла подмеса и рассчитан на сбор и распределение потоков воды в системе отопления.

Исходя из комплектации, вытекает и принцип работы смесительного блока.

Теплоноситель от источника нагрева поступает к коллектору. Наличие предохранительного клапана и термостата не позволяет горячей воде свободно двигаться дальше. При высокой температуре воды включается в работу автоматический режим. Открывается впускной клапан и к горячему потоку жидкости добавляется холодная вода, поступающая в обратном направлении. При достижении воды необходимых температурных значений, клапан в автоматическом режиме закрывается, прекращая подачу горячей воды в систему. Этот процесс происходит постоянно и бесперебойно во время работы отопительной системы.

Принцип действия оборудования прост и понятен. Другое дело, какие приборы и оснастка обеспечивает функциональность всего блока. Самый простой вариант, который можно сделать своими руками – это смеситель, оснащенный коллектором, предохранительным клапаном и циркуляционным насосом.

Первый выполняет задачи распределения поток по водяным трубам теплого пола. Предохранительный клапан обеспечивает подачу горячей воды в коллектор и контроль за температурой нагрева воды.

Циркуляционный насос сообщает водяному потоку необходимую скорость, обеспечивая интенсивность и равномерность подачи воды в систему теплых полов.

Более сложная конструкция смесителя представляет собой целый набор дополнительных элементов. Помимо уже озвученных приборов, коллектора, предохранительного клапана и подающего насоса, в комплект обычного смесительного узла входят:

• Байпас – элемент, предохраняющий ваше оборудование от перегрузки и перегрева;
• Дренажный, спускной клапан;
• Отсекающий клапан;
• Воздухоотводчики;
• Термореле.

Смесительный узел должен представлять собой компактную конструкцию, способную удачно спрятаться в коллекторный шкаф.

На заметку: если предполагается оборудовать теплые полы в нескольких помещениях, для каждого из них потребуется свой, отдельный смесительный узел. Можно установить один единый блок для всех отопительных контуров, только в этом случае лучше использовать коллектор с большим числом входов и дополнительное количество предохранительной арматуры.

Для оснащения смесителей обычно используются трехходовые и двухходовые клапаны. Второй еще принято называть питающим клапаном. Благодаря его начинке, термостат и датчиком, клапан реагирует на малейшее изменение температуры нагрева воды в системе, открывая или перекрывая подачу воды.

Для отапливаемых помещений площадью свыше 200 м 2 использование двухходового клапана не рекомендуется.

Трехходовой клапан имеет несколько функций. За счет своей конструкции клапан способен выполнять отвод и смешивание. Благодаря такому устройству в смесительном узле происходит смешивание горячей воды, поступающей от нагревательного прибора с обраткой. Обычно на подмес ставятся клапана с сервоприводами, которые самостоятельно, в автоматическом режиме регулируют уровень подмеса. Дополнив смесительный блок трехходовым клапаном в комплекте с погодозависимым контроллером, вы получите полностью автоматизированную систему регулировки температуры нагрева. К тому же трехходовой клапан рассчитан на работу с теплыми полами большой площади.

Если вы хотите сэкономить на оснащении, используйте клапана регулировки с ручной настройкой. Сэкономив на автоматизации, вы получите для себя лишние хлопоты. При ручной настройке довольно трудно определить оптимальный поток теплоносителя в системе. Автоматика решает эти вопросы проще и быстрее.

При правильном подборе комплектующих, при соблюдении всех необходимых технических условий, установка смесителя не должна вызывать трудности. Определив место расположения смесительного блока, смоделировав конструкцию коллекторного шкафа, начинайте сборку.

На будущее. Блок управления теплыми полами должен иметь свободный доступ. В противном случае вам придется столкнуться с трудностями во время эксплуатации.

Сначала подключаются трубопроводы, идущие от нагревательного прибора. Следом устанавливается коллектор. В завершении систему можно оснастить датчиками регулировки напора, давления и термометрами. Важно определить способ расположения гребенок коллектора. От того, к какому источнику нагрева подключена ваша система, зависит способ подключения распределительных гребенок. Это может быть торцевое подключение или обычное, сверху и снизу.

Для магистрали подачи горячей воды лучше использовать металлопластиковые трубы или полимерные материалы. Эти комплектующие способны справится со скачками давления в системе, и прекрасно выдерживают высокие температуры.

Подключение оборудования к водяным контурам осуществляется в четкой последовательности при помощи фитингов. К синим входным патрубкам подключаются трубы, по которым идет остывшая вода в обратном направлении. К красным патрубкам подключается водяная петля, обеспечивающая нагрев пола в отапливаемом помещении.

Если вы планируете сделать теплый пол для обогрева помещений большой площади, вам обязательно потребуется циркуляционный насос. Большая длина водяного контура, большое количество изгибов и малый диаметр греющей трубы приводят к тому, что циркуляция теплоносителя в системе заметно ослабевает. Установив циркуляционный насос, вы обеспечите нормальную подачу подготовленной воды в отопительные контуры. Ставить насос рекомендуется в начале смесительного узла, где подходят подающая труба и подключена обратка.

Монтаж насоса осуществляется в строго горизонтальном положении. Рекомендуется устанавливать насосы с несколькими режимами скоростей. Такие модели позволяют вам в ручном режиме определять необходимую скорость подачи и интенсивность потока.

Ознакомившись с тем, какое значение играет для системы отопления «теплые водяные полы» узел подмеса, как устроена его работа, можно сказать пару слов о настройке оборудования. Не имея соответствующей подготовки, такую процедуру лучше доверить специалистам – теплотехникам. Несмотря на то, что монтаж теплого пола и установка смесителя задачи, с которыми вы можете справиться самостоятельно, настройка регулирующей группы требует соответствующей квалификации и знаний.

Дл общей информации отметим пару шагов, с которыми связан процесс настройки смесителя.

• Термоголовки или клапана с сервоприводами лучше снять, что бы они не оказывали влияние на настройку смесительного узла;
• Перепускной клапан выставляется на максимальное значение -0,6 атм, сделав его на данный момент не рабочим;
• Положение балансировочного клапана выставляется согласно расчетам пропускной способности;

Расчеты будут примерно такими:

Где, t1 — это температура воды в подающей трубе от автономного котла или системы ЦО;

t2подачи – это температура воды на входе в водяной контур;

t2обр – это температура воды в обратке, поступающей из петли водяного контура;

Kυт – общепринятый коэффициент, который равен значению 0,9.

Цифры для расчетов берем средние, для работы автономного котла:

Это и есть значение, которое мы выставляем на балансировочном клапане.

Далее настраиваем насос, учитывая пропускную способность балансировочного клапана и необходимую интенсивность потока воды. Если настроить насос с учетом оптимальных параметров вы не можете, установите на нем минимальные режимы работы. В дальнейшем, когда станет ясно, что рабочей скорости насоса не хватает, переустановите агрегат на большую скорость.

• Последний этап связан с балансировкой петлей водяного пола. С этой задачей справляются балансировочные клапаны. Если у вас одна ветка отопительного контура, балансировка не потребуется.

В завершении следует сказать, что собранный узел подмеса и подключенный к системе, требует обязательной обвязки со всей системой обогрева. Соблюдая все необходимые инструкции и рекомендации специалистов, доверив выполнение гидравлических и тепловых расчетов специалистам, вы можете рассчитывать на благополучный исход вашего мероприятия. Смесительный узел, собранный по всем правилам, позволит работать вашей домашней системе отопления максимально эффективно. К тому же, вы существенно повысите уровень комфорта в доме и собственную безопасность.

Производительность смесительного узла и необходимый напор циркуляционного насоса

При подборе комплектующих для самостоятельной сборки насосно-смесительного узла необходимо, помимо соединительных диаметров труб и требуемых элементов, знать еще и некоторые эксплуатационные параметры. В частности, сам насос и любой термоклапан или смесительный вентиль должны отвечать требованиям по производительности. Говоря проще – это способность пропустить через себя требуемое количество теплоносителя в единицу времени. А для насоса важен еще и создаваемый напор, так как он должен обеспечить стабильную циркуляцию теплоносителя во всех подключенных к смесительному узлу контурах «теплого пола».

Обычно для сложных по структуре систем подобные расчеты проводят специалисты в области гидравлики и теплотехники. Однако, простые вычисления для собственноручно создаваемой системы «теплого пола», со вполне допустимым уровнем точности, можно провести и самостоятельно.

Производительность смесительного узла.

В вопросах производительности циркуляционный насос является «активным звеном». То есть именно он и должен обеспечить прокачку необходимого объема теплоносителя через контуры, который отдаст часть накопленной энергии на обогрев помещения. Термостатический же элемент смесительного узла долже быть в состоянии пропустить такой объем через себя. Клапаны могут выпускаться с различной пропускной способностью, а некоторые из них, кроме того, имеют возможность предустановки на определенную производительность в единицу времени.

Понятно, что чем больше площадь отапливаемых помещений, и чем выше требования с системе «теплого пола» (будет ли она основным источником тепла или планируется только повышение общей комфортности в помещениях), тем больше тепловой энергии необходимо доставить для теплообмена. А так как разница температур на подающем и обратном коллекторе обычно выдерживается постоянная, то несложно вычислить и объем воды, необходимый для переноса требуемого количества тепла.

Не станем утомлять читателя сложными формулами, а лучше предложим воспользоваться встроенным калькуляторов, который сделает расчёт максимально простым занятием.

В качестве исходных данных будет выступать площадь помещений, в которых создается система «теплый пол». Причем, есть определенное дифференцирование, в зависимости от того, будет ли такой подогрев основным, либо же будет рассматриваться только как средство повышения комфорта в жилых помещениях. Для ванной, туалета, прихожей или кухни мощность пола лучше рассматривать с точки зрения основного отопления.

Далее, будет предложено вести планируемые температуры на подающем и обратном коллекторах. В правильно смонтированной и отрегулированной системе разница обычно около 5, максимум – 8÷10 градусов.

Создаваемый насосом смесительного узла напор

Циркуляционному насосу смесительного узла «надеяться не на кого» – он должен обеспечить работу всех контуров отопления, без вероятности их запирания из-за недостаточности давления в системе. Это особо актуально в тех случаях, когда термостатический элемент полностью перекрывает подачу горячего теплоносителя, и приток извне приостанавливается – циркуляция при этом страдать не должна.

Здесь уже на первый план выйдут показатели гидравлического сопротивления труб, на которые накладываются еще и немалые потери напора на запорно-регулирующей арматуре узла, которой он обычно весьма насыщен.

Понятно, что насос будет создавать на подающем коллекторе равное значение давления для всех контуров. Этот параметр в ходе регулировки системы будет настраиваться для каждого контура отдельно с помощью специальных балансировочных устройств. Значит, расчет необходимо провести для наиболее протяженного контура, в котором показатели гидравлического сопротивления будут максимальными.

Ниже расположен калькулятор, который позволит быстро определиться с минимально необходимым значением напора. В программу расчета уже внесены нужные поправки на гидравлические потери напора в запорно-смесительных элементах узла.

Требования к температуре теплононосителя

НСУ теплого пола является достаточно сложным комплектом оборудования, от грамотной сборки и настройки которого во многом зависит правильность функционирования всей тепловой установки. Например, если котел спроектирован на подачу теплоносителя 70-900С в радиаторы, то, в параллельно работающих в этих же помещениях контурах напольного обогрева, температура циркулирующей жидкости допускается не выше 45-500С (max 550С). Точные температурные параметры выводятся путем инженерных расчетов системы теплого пола. Они призваны обеспечить подготовку воды в НСУ таким образом, чтобы прогрев напольных поверхностей, с учетом структуры и материала их покрытий, не превышал:

• в помещения с долговременным пребыванием людей (офисах, жилых) – 290С;
• во вспомогательных помещениях (кладовых, коридорах, гардеробных) – 300С;
• в санузлах, ванных комнатах, бассейнах – 320С.

Кроме того, настройка смесительного узла будет выполнена наиболее оптимально, если удастся добиться перепада температур между подачей и обраткой ТП 5-150С. Уменьшение теплового градиента (Δt) требует наращивания расхода теплоносителя, как следствие роста скорости его циркуляции, которая приводит к гидравлическим потерям. Высокий же градиент температур уже ощущается тактильно, как разница в нагреве поверхности напольного покрытия, что вызывает определенный дискомфорт.

Рисунок 2

Обустройство насосно-смесительного узла

Каждый производитель предлагает свои конструктивные решения смесителей для тёплых полов. Однако готовые узлы, особенно импортные, достаточно дорогие, тогда как собрать такое устройство можно самостоятельно из отдельных элементов. Как сделать такой бюджетный вариант, мы расскажем далее, взяв за основу вариант с трёхходовым клапаном.

Элементы для сборки

Приобретаете все компоненты, необходимые для сборки узла.

Что требуется для сборки смесительного узла

Основные детали для контура в помещении площадью 20 м кв.:

• циркуляционный насос мощностью 15/4;
• два терморегулируемых коллектора;
• смесительный клапан;
• два обратных клапана;
• фитинги с накидной гайкой (обычно 16х2);
• муфты с переходом на наружный и внутренний радиус;
• сантехнический лён для уплотнения соединений;
• силиконовый герметик Unipak.

Коллектор теплого пола

Размеры соединительной арматуры подбираются в соответствии с мощностью системы и диаметра трубопровода.

Таблица. Пошаговая инструкция по сборке.

Шаги, фото Описание действий

Шаг 1

На смесительном клапане есть стрелка, которая показывает направление движения теплоносителя. С той стороны, где она красная, должен быть вход трубы с горячей водой.

Шаг 2

Снизу находится вход обратки.

Шаг 3

Берёте переходную муфту, отделяете небольшую прядь льна и наматываете его на резьбу насухую. Форма намотки значения не имеет, попадать по шагу резьбы необязательно.

Шаг 4

Затем выдавливаете поверх льна немного герметика и пальцем распределяете его по всей окружности резьбы. Старайтесь это делать аккуратно, чтобы герметик не попал внутрь муфты.

Шаг 5

Прикручиваете переходник к смесительному клапану с той стороны, откуда будет выходить вода для контура пола.

Шаг 6

Чтобы затянуть соединение, можно воспользоваться вставленными внутрь втулки пассатижами. Выдавленные при этом излишки герметика следует убрать салфеткой.

Шаг 7

Аналогично с противоположной стороны (откуда будет заходить горячая вода) с помощью переходника с двухсторонней резьбой к смесительному тройнику присоединяется обратный клапан. Соединение хорошо затягиваете разводным ключом и снова протираете насухо.

Шаг 8

После того как втулка будет хорошо затянута, прикручиваете сам клапан

Его очень важно правильно поставить. Ориентируйтесь по стрелочке на корпусе, которая показывает направление движения воды.

Шаг 9

Обратный клапан будет стоять в нижней части смесителя – там, где в него будет заходить остывшая вода из обратного трубопровода.

Шаг 10

К обратному клапану присоединяется тройник с вентилем, через который коллектор будет сообщаться со смесителем.

Шаг 11

Сам смесительный узел уже собран

Теперь нужно присоединить к нему остальное. Сначала насос, предварительно установив на соединение резиновую прокладку.

Шаг 12

Насос будет находиться слева, на выходе из смесителя.

Шаг 13

Снизу к тройнику через угловой переходник присоединяется коллектор.

Шаг 14

На выходное отверстие насоса навинчивается фитинг. В данном случае он полипропиленовый, но может быть и любой другой. Главное – качественно выполнить соединение.

Шаг 15

Для того чтобы потом можно было закрепить узел на стене и обеспечить коллектору отступ для прохождения под ним трубы обратки, воспользуйтесь сантехническим хомутом. Обычно он крепится на шпильку, но в данном случае мастер отрезал 2 см от пропиленовой трубы, чтобы воспользоваться ею как подставкой.

Шаг 16

Гайка хомута как раз идеально входит в отверстие трубки.

Шаг 17

Устанавливаете хомуты. В данном случае их будет три: под коллектором обратки, под полипропиленовым фитингом слева от насоса и справа, под вентилем на входе горячей воды.

Шаг 18

Когда вы покупаете узел в сборе от производителя, в комплекте есть специальный экран, на который он устанавливается. Так как мы собираем его сами, в качестве экрана можно использовать кусок листа OSB, вырезанного по нужному размеру. Поставьте на него собранный узел, подложите в нужных местах хомуты с подставками и обрисуйте их контуры, чтобы было видно, где выполнять крепления.

Шаг 19

Теперь коллектор нужно снять и закрепить хомуты к панели.

Шаг 20

Для этого в них по центру нужно просверлить тонкие отверстия, и саморезами прикрутить к плите.

Шаг 21

Когда смесительный узел будет установлен на штатное место и зафиксированным хомутами, останется только присоединить к нему со стороны насоса коллектор тёплого пола.Примечание! В данном случае мастер собирает эту часть конструкции из полипропилена, но так как у вас наверняка нет для него специального паяльника, можно использовать соединительную арматуру из латуни.

Как выглядит собранный смесительный узел

В конечном итоге смесительный узел ручной сборки будет выглядеть так, как показано на фото, и мы очень надеемся, что у вас всё получилось.

Особенности установки

У установки смесителя есть свои нюансы, которые необходимо учитывать. Все правила стоит соблюдать для более полноценной и бесперебойной работы системы. Особенности:

• двухходовой клапан обладает больше устойчивостью к различным изменениям. Используют его обычно для небольших площадей. Такой тип клапана является более надежным и более простым в обеспечении;
• трёхходовой клапан имеет множество недостатков, которые возможно устранить с помощью правильной первичной балансировки. Если этого не сделать, то из-за перепадов температур возможно проведение полной системы отопление пола в негодность. Например, при резком изменении температурного режима, если клапан был не настроен, то в трубах создаются скачки давления, которые могут привести к тому, что трубы лопнут;
• при использовании трёхходового клапана все детали должны быть тщательно проверены на дефекты. Кроме этого, желательно использовать все комплектующие от одного производителя;
• при наличии различных скачков температурного режима, который может быть связано как с погодными условиями, так с сезонными изменениями, необходимо использовать контроллер, позволяющий системе самостоятельно регулировать уровень стабилизации;
• место установки подмеса должно быть выбрано заранее. При этом, установка устройства должна быть сделано до контура пола и в специальном ящике коллекторного типа;
• система сначала устанавливается, затем подключается ко всем трубам. После этого устанавливают дачник температуры, а также напора, давления;
• если узел закрепляется не на жесткой системе гидроснабжения, то необходимо жесткое крепление к стене;
• три хода в клапане позволяют процесс смешения регулировать автоматически;
• использование самый простой системы возможно только в случаях с очень маленькой площадью. Во всех остальных случаях должны использоваться двух- или трехходовые клапаны;
• при покупке всего комплектующего узла целиком необходимо предварительно ознакомиться с инструкцией, а также техническими характеристиками;
• на большую площадь можно установить как один большой смеситель, так и несколько маленьких. Всё зависит только от желания, а также от требований к отоплению;
• если планируется установка нескольких маленьких смесителей, то вся площадь разбивается на равные секции, после чего обеспечивается узлами;
• электроэнергия подключается к системе только после того как все работы по установке уже были выполнены. Особенно это касается трехходовых клапанов;
• весь процесс установки должен иметь четкую структуру — выбор смесителя, точка установки, обустройство места, процесс установки, подключение, балансировка и нахождение оптимального режима;
• сейчас существуют различные модификации смесителей, которые могут использоваться в различных сетях индивидуального и общего характера. Но при этом, стандартная комплектация узла включает в себя вентиль термостатический и настроечный, головку термостатического типа, насосный блок, различные приборы температуры и других показателей.

Весь процесс самостоятельной установки должен проходить поэтапно, то есть все предварительные меры, в том числе и по обустройству места, должны быть выполнены. Большая часть дополнительных приспособлений обычно устанавливается только по желанию установщика.

Это относится и к изменению погодных условий, а также к различным стабилизаторам температурных режимов и давления. Кроме этого, сам процесс установки должен начинаться только после того как произведены расчеты. Например, на 150 квадратных метров будет достаточно одного двухходового клапана, если нет вторичных факторов.

Самостоятельно установить узел вполне возможно, но при этом требуется соблюдать все условия и требования к системе отопления. Кроме этого, необходимо помнить, что многие характеристики различных схем установки должны быть учтены заранее.

Выбор комплектации узла зависит от условий и требований, которые будут устанавливаться для полноценной работы. Установкой должен заниматься специалист или лицо с опытом, так как это позволит избежать большинства ошибок.

Основные схемы

Есть несколько вариантов схем подключения смесительных узлов теплового пола. Чаще всего пользуются стандартной, имеющей трехклапанный или двухклапанный узел. Разберемся, как подсоединить узел подмеса для теплого пола своими руками.

1. Используем двухходовой клапан. Для сборки потребуются:

• шаровые запорные краны для перекрывания воды;
• фильтр косого типа – элемент необязательный, но помогает продлить срок эксплуатации системы, защищая трубы о попадания в них твердых частиц;
• термометр – отслеживает работу узла, требуется для балансировки смесительного узла;
• однотрубный клапан двухходовой;
• термоголовка, вмонтированная в клапан;
• балансировочный клапан или сантехнический вентиль – для очной настройки системы;
• насосная установка, перемещающая тепловой носитель.

Система работает просто – вода перемещается через фильтр и термометр, достигает клапана. Здесь сила пока уменьшается, термоголовка срабатывает на температурный режим, подавая сигналы для открытия или закрытия. Насос во время работы создает разреженную зону, в которую подается поток холодной воды. После смешивания тепловой носитель получает необходимый температурный режим.

1. Вариант с трехходовым клапаном. От первой схемы узла подмеса теплого пола его принцип работы почти не отличается, но особенности имеет. Во время работы в открытом состоянии находятся два клапана, что придает процессу стабильность. Необходимо устанавливать клапан, в который потоки подаются перпендикулярно. Если в работе насоса происходит сбой, задействуется обратный клапан, выполняющий роль стабилизатора любых нарушений в системе. Правда, монтируют его редко.
2. Схема с термостатическим клапаном. В этом случае оба потока воды смешиваются по одной оси. Клапан отличается особой формой и определенной схемой направления водных потоков. Компактный вариант, в котором роль байпаса выполняет клапан.
3. Схема параллельного подключения. Отличается некоторыми достоинствами, довольно компактна, применяется на объектах с небольшой площадью прогрева. Правда, производительность оставляет желать лучшего, балансировка схемы выполняется сложно.
4. С трехходовым клапаном. Отличается от предыдущей наличием трехходового термоклапана, установленного над насосом.

При обустройстве теплого пола можно использовать любой вариант. Здесь все зависит от ваших возможностей и наличия необходимых элементов.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?
2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.
6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
Дата: 25 сентября 2021

Устройство и принцип работы

Клапан подмеса — устройство для смешивания и регулирования потоков воды, оно имеет три отверстия: два входных и одно выходное. В промежутке между входными отверстиями находится термочувствительная заслонка, она отвечает за регулировку движения жидкости — охлаждённой и нагретой. Современные устройства оснащены термоголовкой или регулирующим вентилем.

Функционирование клапана нагревательного пола осуществляется непрерывно. Пошаговый процесс выглядит следующим образом:

• в первый вход подаётся нагретая вода — в клапане определяется его температура;
• если градус нагрева воды превышает требуемый для тёплых полов, то открывается подачи охлаждённой жидкости из обратки через второе отверстие;
• внутри клапана смешиваются нагретая жидкость с охлаждённой;
• после получения нужной температуры, обратка перекрывается;
• теплоноситель через выход подаётся в трубы тёплого пола.

Чтобы термоклапан работал эффективно, требуется поддержание постоянного давления в магистрали.

При работе автоматического термосмесительного крана обустроенного сервоприводом, нагрев осуществляется за 3 минуты, при наличии термоголовки жидкость нагревается за 15 минут.
