Заземление в частном доме

Вопросы заземления в частном доме, расчетов схем и монтажа системы требуют обязательного решения для обеспечения безопасности проживания. В полной мере свои функции заземление будет выполнять только при правильном выборе схемы и соблюдении всех норм и требований. Самостоятельный монтаж требует знания принципов проектирования и правил изготовления.

Нужно ли заземление в частном доме

При использовании в доме любых электроприборов всегда есть риск повреждения изоляции проводов или замыкание их на корпус. В таком случае любое касание человека опасной зоны приводит к поражению электрическим током, которое может закончиться трагически. Ток всегда стремится в землю, а человеческое тело становится проводником, соединяющим поврежденный прибор с землей.

Что дает заземление? По сути, это система, предоставляющая кратчайший путь электрическому току. По закону физики он выбирает проводник с наименьшим электрическим сопротивлением, и контур обладает таким свойством. Практически весь ток направляется в заземлитель, а потому через тело человека пройдет лишь незначительная его часть, которая не сможет причинить вред. Таким образом, контур заземления обеспечивает электробезопасность. Нормативные документы (ГОСТы, СНиП, ПУЭ) указывают, что любое частное, жилое строение должно быть им оборудовано при сетях переменного тока на напряжение выше 40 В и переменного тока – выше 100 В.

Кроме обеспечения безопасности, заземляющая система повышает надежность и долговечность бытовой техники. Она обеспечивает стабильную работу установок, защиту от перенапряжений и различных помех в сети, снижает воздействие внешних источников электромагнитных излучений.

Заземление не следует путать с громоотводами (молниеотводами). Хотя принцип их действия аналогичен, выполняют они разную задачу. Работа громоотвода заключается в отведении в землю разряда молнии при ее попадании в дом. В этом случае возникает мощный электрический заряд, который не должен попадать во внутреннюю сеть, т.к. способен просто расплавить провод или кабель. Именно поэтому линия громоотвода пролегает от приемников на крыше по внешнему контуру и не должна совмещаться с заземляющей, внутренней линией. У громоотвода и заземления может быть общий подземный контур (если имеет запас по сечению), но разводка обязательно разделяется.

Нормы заземления

Главное требование, предъявляемое к заземляющему устройству – это его сопротивление.

При напряжении питания в системе 380/220В данное сопротивление для частного дома должно быть не более 30 Ом.

Если у вас в доме подключен газовый котел, в целях защиты и предотвращения возможного взрыва котла, газовики предъявляют более жесткие нормативы – не более 10 Ом.

Чем меньше сопротивление заземляющего устройства, тем больше его надежность.

Согласно закону Ома I=U/R. То есть, чем меньше R, тем больше ток КЗ, а значит защитный аппарат сработает обязательно. Но есть здесь и “подводные камни”, о них поговорим чуть дальше.

Схемы заземления: какую лучше сделать

Система заземления частного дома зависит от типа подводки сети к нему. Чаще всего, она выполняется по принципу TN-C. Такая сеть обеспечивается двухжильным кабелем или двухпроводной воздушной линией при напряжении 220 В и четырехжильным кабелем или четырехпроводной линией при 380 В. Другими словами, к дому подходит фаза (L) и совмещенный защитно-нулевой провод (PEN). В полноценных, современных сетях проводник PEN разделяется на отдельные провода – рабочий или нулевой (N) и защитный (РЕ), а подвод осуществляется трехпроводной или пяти проводной линией, соответственно. С учетом указанных вариантов схема заземления может быть 2-х разновидностей.

Система TN-C-S

Предусматривает разделение PEN-ввода на параллельные проводники. Для этого во вводном шкафу PEN-проводник разделяется на 3 шины: N («нейтраль»), РЕ («земля») и шина-расщепитель на 4 подключения. Далее проводники N и РЕ не могут контактировать друг с другом. Шина РЕ соединяется с корпусом шкафа, а N-проводник устанавливается на изоляторах. Заземляющий контур подводится к шине-расщепителю. Между N-проводником и заземлителем устанавливается перемычка сечением не менее 10 кв.мм (по меди). В дальнейшей разводке «нейтраль» и «земля» не пересекаются.

Справка! Важно учитывать, что данная система эффективна только при установке УЗО и автоматического выключателя дифференциального типа.

Система ТТ

В такой схеме расщеплять проводники не требуется, т.к. нейтральный и заземляющий проводник уже разделены в подходящей сети. В шкафу просто делается правильное присоединение. Заземляющий контур соединяется с проводом (жилой) РЕ.

Заземление отдельных бытовых приборов и оборудования

Часто бывает, что владельцы частных домов (особенно дачных), не видят смысла монтировать полноценное заземление. Оправдывать или осуждать мы никого не можем, а значит рассмотреть этот вариант так же стоит. Разберемся, как заземлить водонагреватель в частном доме, не монтируя при этом всей системы защиты.

Знак заземления ГОСТ-21130

Сделать это довольно просто, используя естественный заземлитель. От него нужно проложить кабель непосредственно к прибору или к розетке, от которой устройство питается. Часто, таким образом, производится заземление газового котла в частном доме, но можно так защитить и любой другой бытовой прибор.

Встречаются «электромонтеры», которые на вопрос, как заземлить розетку в частном доме, советуют бросить перемычку от нулевого контакта на заземляющий. Прислушиваться к подобным советам явно не стоит – это чревато проблемами. О подобных ошибках мы обязательно сегодня поговорим. А сейчас стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.

Швы соединения на шинах должны быть качественно проварены

Что такое контур заземления: определение и устройство

Контур заземление – это специальная конструкция из электропроводящих материалов с малым электрическим сопротивлением, обеспечивающая мгновенный отвод электрического тока в землю. Он состоит из 2-х соединенных между собой частей – внутренняя и наружная система. Надежное их соединение осуществляется во входном электрощите.

Устройство наружной подсистемы должно обеспечивать переход электрического сигнала в землю с распределением его по площади. Ее основу составляет несколько электродов, заглубленных в грунт и соединенных между собой в контур с помощью пластин. От пластин отходит шина достаточного сечения, которая вводится в электрощит, где соединяется с внутренней подсистемой. Каждый электрод представляет собой металлический штырь, закопанный (вбитый) на определенную глубину.

Внутренняя подсистема – это разводка заземляющей цепи по всему дому. Проводники от щита отводятся на розетки, к корпусам мощных электроустройств, к металлическим магистралям (трубы). Отдельные проводники объединяются в общую шину, которая присоединяется к шине внешнего контура.

Принцип действия контура заземления достаточно прост. Электрический заряд, накопленный в металлических элементах (корпуса установок, трубопроводы, арматура и т.д.) при повреждении изоляции проводников электросети или наведенный от внешних источников, устремляется по проводам внутренней подсистемы, имеющим малое электрическое сопротивление, к контуру внешней подсистемы. По закопанным в грунт электродам он «стекает» в землю. В свою очередь, земля имеет огромную емкость, что позволяет свободно «впитывать» такие утечки электричества.

Почему бьёт током

Чтобы разобраться для чего нужно заземление, для начала разберёмся в каких случаях и почему нас бьет током. Главное, что нужно для протекания электрического тока – это разность потенциалов. Это значит, что если вы стоите на полу и возьметесь за оголенный провод или другую токоведущую часть руками – то ток через ваше тело и пол стечёт в землю. Переменный ток силой всего в 50 мА уже является опасным для человека. А если вы обеими руками возьметесь за токоведущую часть и повисните на ней не касаясь земли, то скорее всего ничего не произойдёт, проверять это, конечно не стоит.

Наибольшее сопротивление заземляющих устройств опор ВЛ.

Поэтому птиц не бьет током на проводах. Но вернёмся к разговору о заземлении. Как мы уже сказали, корпуса электроприборов заземляют. Для чего это нужно? Проводка и другие узлы оборудования, такие как электродвигатели, ТЭНы и прочее в нормальном состоянии не имеют контактов фазы с корпусом прибора, металлорукавом или бронёй кабеля. Но в случае неполадок фаза может оказаться на корпусе. Это может произойти при повреждении изоляции обмоток двигателей и трансформаторов, пробоя диэлектрического слоя ТЭНов, повреждения изоляции соединительных проводов внутри прибора и кабельных линий.

Глубина заземления.

В результате на корпусе окажется опасный потенциал, простым языком: корпус окажется “под фазой”. Когда вы коснетесь его стоя босиком на плитке, бетонном и даже деревянном полу – вас ударит током. В худшем случае, это может привести к смерти. Чаще всего такая ситуация возникает в результате частичного выхода из строя ТЭНов стиральных машин, водонагревательных баков, проточных нагревателей. А особенно ярко такое ощущается при одновременном касании стиральной машины и водопроводных и отопительных труб, или в случае с водонагревательным баком, когда вы принимаете душ или ванную вас, бьёт током. Последняя проблема решается организацией системы уравнивания потенциалов (заземлением ванны и других металлических частей водопровода).

Если корпус поврежденного прибора заземлён – опасное напряжение стечет на землю и (или) сработает защитный прибор – устройство защитного отключения (УЗО) или автоматический выключатель дифференциального тока (дифавтомат).

Если корпус занулён – сработает обычный автомат, так как это будет коротким замыканием на корпус (ноль в данном случае). Дифавтоматы и УЗО определяют утечку тока путём сравнения токов фазного и нулевого провода – если ток в фазе больше чем в нуле, значит ток втекает в землю, через заземляющий провод или через тело человека. Такие приборы срабатывают при дифференциальном токе (разнице токов) обычно в 10 мА и более.

Будет интересно➡ Что такое мостовой выпрямитель и как он устроен

Поэтому современный электрощит – это сложное устройство с большим набором коммутационных защитных приборов, а наличие заземления является обязательным во всех зданиях, построенных или отремонтированных после 2003 года. То есть в них должна быть проложена 3-проводная однофазная или 5-проводная трёхфазная электропроводка. Если вы хотите высказать своё мнение по вопросам заземления – пишите в комментариях об этом.

Виды контуров заземления

Для быстрого «стекания» тока в землю наружная подсистема перераспределяет его на несколько электродов, расположенных в определенном порядке для увеличения площади рассеивания. Выделяются 2 основных вида соединения в контур.

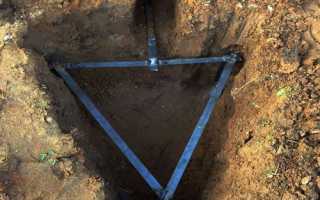

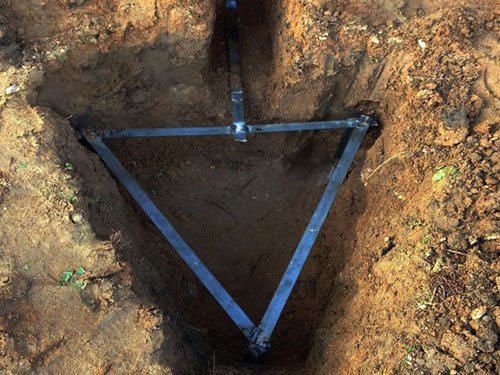

Треугольник — замкнутый контур

Этот случай предусматривает использование 3-х штырей, соединенных полосами в равнобедренный треугольник. Расстояние между электродами выбирается по такому принципу: минимальное расстояние – длина подземной части электрода (глубина), максимум – 2 глубины. Например, для стандартного заглубления 2,5 м сторона треугольника выбирается в пределах 2,5-5 м.

Линейный

Такой вариант составляется из нескольких электродов, расположенных в линию или полукругом. Используется разомкнутый контур в тех случаях, когда сформировать замкнутую геометрическую фигуру не позволяет площадь участка. Расстояние между штырями выбирается в пределах 1-1,5 глубины. Недостаток способа – увеличение количества электродов.

Указанные виды наиболее часто используются при обустройстве заземления частного дома. В принципе, замкнутый контур можно сформировать в форме прямоугольника, многоугольника или круга, но потребуется большее количество штырей. Главное преимущество замкнутых систем – продолжение функционирования в полном объеме при разрыве связки между электродами.

Важно! Линейный контур работает по принципу гирлянды и повреждение перемычки выводит из эксплуатации определенный его участок.

Работа заземления совместно с УЗО

Защитное заземление является основной защитой от поражения электрическим током. Но одной меры предосторожности не всегда может быть достаточно. Для дополнительной защиты в цепь устанавливается устройство защитного отключения (УЗО). Если объяснять техническим языком, то УЗО – это коммутационный аппарат, предназначенный для автоматического отключения от сети поврежденного прибора при появлении тока утечки.

Будет интересно➡ Что такое элемент Пельтье и как его сделать своими руками?

Когда внутри электроприбора (будь до стиральная машина, бойлер, компьютер и т.п) происходит повреждение изоляция и фаза попадает на заземленный корпус, ток начинает стекать в землю. На протекание этого тока реагирует УЗО, которое мгновенно срабатывает и отключает поврежденный прибор, тем самым оставляя цепь без напряжения. По внешнему виду и принципу работы УЗО похоже на обычный автомат. Только автомат защищает саму электрическую цепь от больших токов, а УЗО человека от попадания под напряжение.

Работа заземления совместно с УЗО.

Правила и требования к контуру заземления

Для того чтобы контур заземления работал эффективно, он должен соответствовать определенным правилам:

1. Внешний контур должен располагаться на расстоянии не менее 1 м и не более 10 м от дома. Оптимальное расстояние 2-4 м от фундамента.
2. Заглубление электродов выбирается в пределах 2-3 м. На поверхности оставляется часть штыря длиной 20-25 см для соединения полосой.
3. От вводного щита до контура прокладывается шина сечением не менее 16 кв. мм.
4. Увязка электродов между собой обеспечивается только методом сварки. В щите соединение может производиться болтами.
5. Общее сопротивление системы не должно превышать 4 Ом для 380 В и 8 Ом для 220 В.

Внешний контур заземления располагается в земле, что предполагает повышенные требования к его конструкции. Он должен располагаться ниже уровня промерзания грунта, т.к. вспучивание почвы будет выталкивать электроды. В процессе эксплуатации коррозия не должна разрушать металл и чрезмерно увеличивать его электрическое сопротивление. Прочность стержней должна позволять вбивать их в твердый грунт.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается быттехника.

Расчет заземления для частного дома: формулы и примеры

Расчеты заземления для частного дома основываются на формулах расчета сопротивления растеканию тока для электродов. Примеры будут показаны ниже.

Сопротивление грунта

При одиночном стержне применяется формула:

где ρ экв — эквивалентное удельное сопротивления однослойного грунта (выбирается по таблице 1 для конкретной почвы);

• L — длина электрода (м);
• d — диаметр электрода (м);
• T — расстояние от середины электрода до поверхности земли (м).

Таблица 1

Размеры и расстояния для заземляющих электродов

Количество электродов в контуре можно рассчитать по формуле, где:

Rн — максимально допустимое общее сопротивление контура (для сети 127-220 В – 60 Ом, для 380 В – 15 Ом), Ψ — климатический коэффициент (определяется по таблице 2).

Таблица 2

Размеры электродов выбираются с учетом реальных условий и рекомендаций:

• труба — минимальная толщина стенок 3 мм, диаметр – по наличию материала;
• стальной пруток — диаметр не менее 14 мм;
• уголок — толщина стенки 4 мм, размер – по наличию материала;
• полоса для увязки электродов — ширина – не менее 10 мм, толщина — более 3 мм.

Глубина заглубления (длина электродов) выбирается из условия – минимум на 15-20 см ниже уровня промерзания. Минимальная длина – 1,5 м. Шаг установки штырей составляет 1-2 длины электрода, а минимальное расстояние составляет 2 м.

Материалы для контура заземления

Контур заземления должен иметь высокую механическую прочность, низкое электрическое сопротивление и возможность надежного соединения. Кроме того, немаловажную роль при выборе материала играет его стоимость.

Параметры и материалы штырей

Электроды или штыри обычно делаются из стального профиля. Данный материал привлекает возможностью заглубления стержней путем простого вбивания. При этом электрическое сопротивление его вполне удовлетворяет требованиям при достаточном поперечном сечении. Штыри могут выполняться из таких материалов:

1. Пруток. Наиболее распространенный вариант – стержень диаметром 16-18 мм. Арматуру использовать не рекомендуется, т.к. она подвергается калению, что приводит к увеличению удельного сопротивления. Кроме того, рифленая поверхность приводит к нерациональному использованию сечения стержня.
2. Уголок. Чаще всего применяется уголок размером 50х50 мм с толщиной стенки 4-5 мм. Нижняя часть заостряется для упрощения забивания.
3. Труба диаметром более 50 мм с толщиной стенки 4-5 мм. Толстостенные трубы рекомендуются для твердых грунтов и регионов с частыми засухами. В нижней части такого штыря сверлятся отверстия. При пересыхании почвы в трубу заливается соленая вода, что повышает рассеивающую способность грунта.

Из чего делать металлосвязь

Электроды, забитые в землю, соединяются между собой металлосвязью. Она может выполняться из следующих материалов:

1. Медная шина или провод сечением не менее 10 мм2.
2. Алюминиевая полоса или провод сечением не менее 16 мм2.
3. Стальная полоса сечением не менее 48 кв.мм.

Наиболее часто используется стальная полоса размером (25-30)х5 мм. Основное ее преимущество возможность надежной сварки с электродами. Когда в качестве связи используется проводник из цветных металлов, к штырям привариваются болты, на которых закрепляются шины.

Готовые комплекты заземления для частного дома

Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:

1. ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
2. Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
3. Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.

Важно! На российском рынке представлено множество моделей, что позволяет сделать оптимальный выбор. Глубина забивания их электродов колеблется от 5 до 40 м. Ценовой диапазон – 6000-28000 рублей.

Особенности схем заземления 220 В и 380 В

Схемы заземления при вводе сетей на 220 и 380 В имеет определенные различия. Внешний контур таких систем абсолютно одинаков. Разница заключается в разводке кабеля и вводе в дом. В случае сети на 220 В вводится двухпроводная линия. Одна жила расщепляется на «нейтраль» и «землю», а другая устанавливается на изоляторы.

В случае сети на 380 В, чаще всего, подходит четырехпроводная линия. Один провод расщепляется аналогично предыдущему случаю, а 3 других проводника устанавливаются на изоляторы и изолируются друг от друга. Фазные жилы и «нейтраль» пропускаются через УЗО и дифавтомат.
