Бутобетонный ленточный фундамент. Советы и технология строительства своими руками

Самый востребованный строительный материал на сегодня это бут, представляющий собой части природных пород. Он бывает искусственный и натуральный. Фундамент из бутового камня является крепким основанием, главный компонент которого – бут. Готовая конструкция на 9 из 10 частей состоит из него.

Эти камни бывают различных форм, размеров и массы, но самыми используемым на стройке остается плиточный бут, с гладкими и ровными сторонами. Его намного проще уложить в какую либо из конструкций.

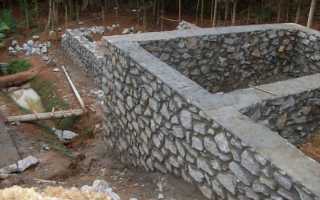

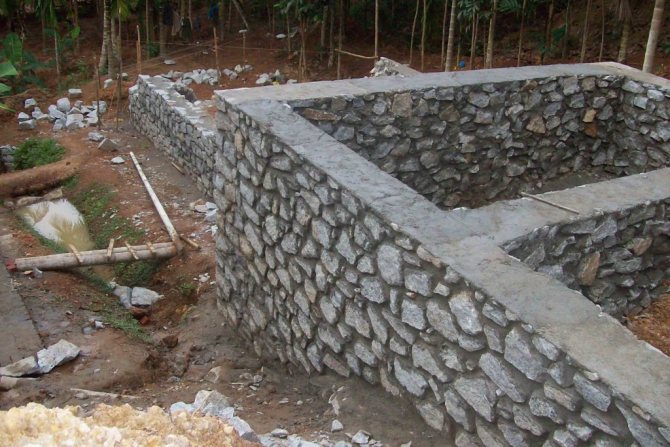

Бутовый фундамент возводится аналогично кирпичным стенам – составные части укладываются одна на другую и укрепляются при помощи бетона.

Что такое бутовые фундаменты

Для возведения оснований жилых домов используют много материалов. Бутовые фундаменты – это экономически выгодный и долговечный вариант.
Минимальный срок его эксплуатации составляет 80 лет. Этого вполне хватает до следующих построек. Особенность заключается в исключительных качествах. Материал износостоек, выдерживает перепады температур, не подвержен влиянию грунтовых вод.

Бут – экологически чистый материал. Не распространяет горение. Такие основания домов гарантируют хорошую эксплуатацию и безопасность сооружения. Экономически очень привлекательный вариант. Ведь стройматериал – естественный. И его можно найти по низкой цене, и даже бесплатно. Эстетически дома выглядят удивительно. Для построек можно применять стройматериал различной цветовой гаммы.

Отделочные работы по внешним стенам можно выполнить на свой вкус, чтобы повысить привлекательность постройки. Если основание дома решено делать бутом, то строительно-монтажные работы выполняются как своими силами, так и с привлечением подрядных организаций.

К преимуществам можно отнести:

• Длительный срок эксплуатации. При самых худших условиях эксплуатации здание стоит минимум 80 лет.
• Дешевый исходный материал. Сырье можно найти бесплатно.
• Хорошие эксплуатационные характеристики.
• Экологичность материала.

Недостатком считают трудоемкость процесса. Практически все работы выполняются вручную. Но, учитывая себестоимость материала, этот вариант остается наиболее выгодным.

Облицовка цоколя с использованием бута

Далеко не во всех случаях рационально и выгодно делать цоколь целиком из бутового камня. В ряде ситуаций рекомендуется просто облицевать им цокольную поверхность, сделанную из бетонных блоков или монолитного железобетона. В этом случае необходимо использовать плитку из бутового камня, которая более доступна по цене и проста в работе.

Плоская с двух сторон плитка подходит для отделочных работ.

Облицовка цоколя натуральным камнем проводится так:

1. На первом этапе работы требуется подготовить рабочую поверхность стен, выполнив их оштукатуривание.
2. Перед началом облицовки бутовые плитки необходимо разложить так, как они будут расположены на поверхности цоколя. Этот подход позволяет выполнить работы своими руками намного качественнее и быстрее.
3. После этого на тыльную часть бутового камня необходимо нанести раствор и приложить его к поверхности цоколя. Прижимать материал нужно как можно сильнее и плотнее, стараясь следить за тем, чтобы все плитки были расположены в одной плоскости.
4. Начинать работы по укладке бутовой плитки необходимо с нижнего и верхнего ряда. После этого требуется заполнить всё пространство, которое осталось свободным между этими рядами.
5. По завершении укладки швы заполняются с помощью цементного раствора, чтобы не оставалось никаких пустот. Если хочется придать такой отделке максимально эстетичный внешний вид, можно сделать швы немного заглубленными.

Облицовочные работы на этом можно считать завершенными. После этого цоколь будет иметь не только интересный и необычный внешний вид, но и будет максимально надежно защищен с помощью очень прочного естественного стройматериала.

Как выбрать оптимальный материал

Наиболее распространенным сырьем для битумных фундаментов является обычный булыжник. Реже используют ракушечники, песчаники и известняки. Бутом принято считать камень с двумя ровными параллельными сторонами. Для строительства подбирают куски примерно одинаковой высоты и ширины.

Параметры:

• материал не крошится при расколе, не дает пыли;
• предварительное качество сырья (загрязнение поверхности и подходящие размеры).

Если булыжник при ударе не раскололся, а звук звонкий и чистый – это гарантия качественности сырья. Стройматериал для строительных работ лучше приобретать у надежных поставщиков. По просьбе заказчика, они подбирают оптимальный размер булыжников под определенное строительство.

К тому же поставщики очищают поверхности камней от загрязнений и пыли. Без этой процедуры раствор не схватится с поверхностью стройматериала. Поиски стройматериала вручную длительный процесс, а промывка чаще всего обходится дороже, чем централизованная закупка.

Подготовка материала к кладке

Качественное сырье можно приобрести сразу. Бут не проходит подготовительных работ в случае его оптимального размера. Но на практике стоимость материала высока и строители сами подгоняют бут под подходящие размеры. Также на месте строительства делают плинтование.

Это разбивка бута на однородные булыжники весом до 30 кг. Процедура помогает получить максимально ровные камни. А ведь это важно, т.к. расходуется меньше раствора на заполнение пустот и сама конструкция становится намного прочнее.

Стройматериал укладывается на ровное основание, затем на него наносится разметка, по которой будут отбиваться куски. В стройматериал загоняется зубило, по нему совершают удары. Большой риск неправильного раскола камней исключают, делая несильные и осторожные удары.

Выбор рабочего материала и его подготовка

Перед тем как переходить к выбору и подготовке рабочего материала, необходимо определиться с вопросом: что такое бутовый фундамент?

Бутовый камень – один из самых популярных и доступных строительных материалов. Он представляет естественную горную породу. Его получают из известняка, базальта, ракушечника, диорита, песчаника, гранита, доломита.

Бутовый камень получают из различных горных пород

Размеры у всех камней разные (лежат в пределах от 20 до 50 см), форма произвольная, средний вес около 30 кг. При помощи обработки из булыжников формируют блоки нужных размеров и формы. Бутовый фундамент – это основание из обработанных или необработанных камней рассмотренных видов.

Как правильно выбирать материал для строительства? Это можно сделать по определенным разработанным критериям:

• при раскалывании камень не должен дробиться, пылить;
• сильный удар молотком по его поверхности приводит к появлению звонкого, чистого звука, а сам он не разбивается от этого;
• рекомендуется использовать крупные булыжники с плоскими гранями, похожие по размерам, форме;
• поверхность их не должна содержать дефектов (трещин, сколов).

Заказать материал можно у производителя
Таким критериям отвечает камень выдерживающий нагрузку более 100 кг/см².

Собрать бут для строительства можно на полях либо заказать у производителей. При первом варианте следует учесть требуемые объемы и то, что потребуется очищать материал.

Заготовленный камень следует предварительно перед использованием подготовить: подравнять грани, придать нужную форму и размер.

Процесс плинтования выполняется в такой последовательности:

• карандашом (мелом, маркером) делается на поверхности бута разметка;
• наставляется на нее с любого края зубило и бьется по нему молотком;
• так по всей отмеченной линии, пока камень не расколется;
• легче всего он раскалывается по естественному шву.

Выполняя приведенные простые рекомендации, можно легко самостоятельно подобрать крепкий камень для фундамента своей постройки. Потом подготовить его для укладки.

Разновидности кладки

Кладка делится на два типа. Бутовая состоит исключительно из бута. Бутобетонная кладка подразумевает заливку стройматериала цементом. Тип фундамента – предпочтительно ленточный. Столбчатый не применяется повсеместно, т. к. процесс необходимого сырья может занять много времени.

Бутобетонная ленточная кладка обладает наибольшими преимуществами перед другими типами:

• максимальные несущие способности;
• увеличенное значение морозостойкости;
• большая пластичность раствора.

Фундамент ленточный закладывается на большую глубину. Это позволяет естественным путем повысить влагостойкость и морозоустойчивость сооружения. Большая глубина заложения исключает частые ремонты и трещины в основании дома.

От выбора типа кладки зависит количество выполняемых дополнительных работ. При укладке бута всухую, стройматериал подбирается наилучшим образом. Для того чтобы избежать аварийных ситуаций во время эксплуатации дома.

Если конструкция заливается раствором, то появляется необходимость сооружения опалубки. Это дополнительные финансовые расходы. При любом виде камни утрамбовываются кувалдой, чтобы избежать проседания фундамента и перекоса стен.

Технологическая сторона

Прежде чем приступить к строительству, необходимо рассчитать необходимое количество материала. Даже для небольшого частного дома может понадобиться более 1 тонны бута. Время проведения работ большое, поэтому строительство планируют в бездождевые периоды.

Также стоит воздержаться от работ зимой. В этом случае необходимый постоянный подогрев раствора. Бутовые фундаменты возводят в том случае, где можно легко достать строительный материал. Если в местности мягкие грунты (черноземы), то перед укладкой каменных плит следует произвести качественную песчаную подушку во избежание проседания камней.

Технология такова, что ширина фундамента внизу намного больше, чем на поверхности. Это необходимо для повышения устойчивости конструкции.

Особенности конструкции

Обычный бутовый фундамент возводится высотой 1,6 м. При наличии качественной песчаной подушки с отводом воды высоту можно сделать меньше. Армирование выполняется в верхней части ленточной конструкции. По всем правилам строительных работ, бутовые строения закладывают ниже отметки промерзания почвы.

Класс бетона – не ниже 100 для того чтобы не образовывались трещины. Качественное основание здания из битума должно быть выше уровня земли на 300 мм. Только после этого возводится цокольный этаж.

Для мелкого частного строительства возможно применение каменей и битума без армирования. При этом общая высота бетона увеличивается до двух метров.

Основной расчет

В виду отсутствия в бутовом фундаменте армирования для обеспечения жёсткости конструкции закладывать её необходимо ниже уровня промерзания грунта в регионе, ниже на 20-30 см. Кладку ведут по компенсационной подушке из песка и щебня общей толщиной около 20 см, тщательно уплотнённой. Высота насыпи может быть учтена в счёт общей высоты фундамента. Также учитывается наличие грунтовых вод, при их обилии требуется обустройство дренажа, но уменьшать высоту фундамента над уровнем промерзания запрещено.

Ширина стенки определяется как обычно – шире домовых стен на 10 и более сантиметров или согласно более точным расчётам.

Способы усиления конструкций

Если бутовый раствор начинает крошиться и трескаться, применяют его усиление одним из способов:

• Цементация. Раствор нагнетается в трещины и пустоты. Применяется и для основной кладки для заполнения труднодоступных пустот.
• Силикатизация. Выполняется в несколько этапов. На первом под давлением вводят силикаты, на втором в трещины заливают хлористый кальций. Осуществляется процесс под высоким давлением до 0,4 МПа. Перерыв между фазами составляет не менее 6 часов.
• Применение железобетонных обойм. Применяется когда необходимо укрепить нижние слои кладки. Обоймы для лучшего эффекта располагают с двух сторон.
• Направленное укрепление отдельных частей. При обнаружении ослабления залегания отдельных камней, их вынимают из общей конструкции. Производят зачистку поверхности. Полость вновь заполняют бутом, а затем устанавливают их на место.

Правила устройства и контроль качества фундаментов

Каковы правила выполнения бутовой кладки?

Бутовая кладка фундаментов — работа трудоемкая, связана с поднятием тяжестей. До начала и во время кладки фундаментов регулярно проверяют прочность креплений стенок траншей и котлованов. При отсутствии креплений в траншеях и котлованах или при креплениях, не рассчитанных на большие нагрузки, материалы и катальные ходы располагают за пределами призмы обрушения грунта. Расстояние от бровки откоса или креплений траншеи (котлована) до штабелей материалов определяет мастер или прораб. Согласно правилам устройства фундаментов, сбрасывать камни в траншею не допускается. Камень подают по желобам; в это время в траншеях не должно быть рабочих. При работе в траншей или котлованах следят, чтобы бровки на ширину не менее 50 см были освобождены от материалов. Крепления стенок котлованов и траншей удаляют по мере возведения фундаментов. Нижние распорки снимают только после установки верхних; одновременно вынимают по высоте только одну или две крепежные доски, иначе грунт может обрушиться. Для спуска рабочих в траншеи (котлованы), а также для подъема их на подмости устанавливают стремянки шириной 0,75 м или приставные лестницы с перилами. Зимой их регулярно очищают от наледи и снега.

Как организовать рабочее место каменщиков, выполняющих кладку бутовых и бутобетонных фундаментов?

Перед тем как сделать бутовый фундамент, заготавливают камни, устанавливают ящики для раствора, желоба и лопатки для спуска камня и раствора. При бутовой кладке фундаментов «под лопатку» в траншеях глубиной до 1,25 м ящики для раствора расставляют на бровке траншеи через 3-5 м друг от друга, а между ними располагают штабеля бутового камня. Камень из штабеля подают в руки каменщику, а раствор сбрасывают ковшом-лопатой непосредственно на кладку. Для кладки фундаментов в траншеях и котлованах при их глубине более 1,25 м запасы камня и щебня располагают рядом с бровкой траншеи, а ящики для раствора ставят в траншее непосредственно на кладку. Раствор опускают в ящики по лоткам, установленным под углом 40-50° к горизонту, чтобы он не падал, а плавно сползал. Для спуска камня в траншею устанавливают желоба сечением 40×40 см.

Как обеспечивается качество бутовой кладки фундаментов?

Кладку начинают с пониженных участков. Переход от одной глубины заложения фундамента к другой выполняют уступами. В каждом уступе должно быть уложено не менее двух рядов кладки, что составляет в зависимости от крупности камня 35-50 см. Камни верхнего ряда каждого уступа перевязывают с вышележащей кладкой. Кладку ведут ярусами по 0,8-1 м. Высота разрыва на границах отдельных участков кладки должна быть не более 1,2 м. Разрывы выкладывают в виде убежной штрабы уступами, имеющими отношение высоты к длине 1:2 или 1:1. Разрывы кладки между смежными участками выполняют в виде уступов — послойно, также как при бутовой кладке. Контроль качества фундамента из бута и бутобетона осуществляют с помощью тех же измерительных инструментов и теми же приемами, что и качество кирпичной кладки.

В каких случаях можно применять фундамент из бутового камня

При всей своей привлекательности бутовый фундамент можно использовать не для всех типов строения. Проблема в том, что фундамент из бута довольно подвижен в сравнении с другими типами основания.

Он идеально подходит для очень тяжелых строений в 2-3 этажа, которые придавливают его своей массой. Также на нем неплохо стоят деревянные строения, которые достаточно устойчивы к нагрузкам на растяжение. Но если здание имеет бетонные или кирпичные стены, и их веса недостаточно, то такой дом прослужит недолго и вскоре покроется довольно обширными трещинами.

Есть свои требования и грунту, на котором планируется возведение фундамента:

1. Не рекомендуется использовать это вид фундамента на сильно пучинистых почвах.
2. В случае если перенести постройку на более подходящий участок невозможно, перед засыпкой песчаной подушки под фундамент грунт подвергают тщательной трамбовке.
3. Почва не должна проседать, так как вес у бутового фундамента столь же основателен, как и его надежность, поэтому не выбирайте участки, где преобладает торф, песок или глина.
4. Основание их бутового камня можно использовать на почвах с любой влажностью, при этом гидроизоляция выполняется только на уровне ростверка. Однако, при сильной водонасыщенной почве или при необходимости постройки здания с подвалом, требуется сделать качественную дренажную систему.

Для того чтобы определить характеристики грунта на участке и расположение подземных вод имеет смысл заказать геологические изыскания. На основании полученных результатов вы сможете определиться, подходит ли вам фундамент из бутового камня, а также рассчитать его параметры, такие как глубина и ширина основания.

Процедура заливки бетоном фундамента из бутового камня

Можно ли заливать фундамент зимой и установка способом «термоса»

Можно заливать зимой фундамент из рваного бутового камня?

Кладку фундаментов из рваного бутового камня способом замораживания допускается производить при применении растворов с химическими добавками для зданий высотой до трех этажей. При этом кладку нужно вести враспор со стенками траншей способом «под лопатку», а при кладке стен подвалов их внутреннюю поверхность раскрепляют на период оттаивания опалубкой с подкосами. При заливке фундамента зимой растворная смесь с добавками в момент укладки должна иметь температуру не ниже 5°С. Замерзший, а затем отогретый горячей водой раствор использовать запрещается. При возведении кладки на растворах с химическими добавками следят за тем, чтобы приготовленный раствор был использован в дело до того, как он под воздействием добавок начнет схватываться.

На чем основан способ «термоса»?

Установка фундамента зимой способом «термоса» основан на сохранении в конструкции теплоты уложенных подогретых материалов и теплоты, выделяемой бетоном при твердении цемента. Бутовый камень перед укладкой очищают ото льда и снега, а бетонную смесь, приготовленную на подогретых заполнителях (щебне, песке) и воде, немедленно укрывают, чтобы сохранить теплоту. Температура бетонной смеси при кладке должна соответствовать указанной в проекте, чтобы за время выдерживания бутобетона в утепленной опалубке была достигнута заданная прочность бетона. Чтобы ускорить твердение бетона, перед укладкой в опалубку применяют предварительный разогрев смеси, а также вводят химические добавки, которые снижают температуру замерзания бетонной смеси и позволяют использовать бутовый камень без подогрева.

Каким бывает бутовый камень

Характеристики бутового камня достаточно разнообразны и каждая из них имеет свое влияние на его стоимость.

В первую очередь камень делится на виды – это может быть песчаник, известняк или доломит. Кроме того, различают и классы горных пород:

• Осадочные, возникшие под воздействием внешней среды;
• Метаморфические, образованные вследствие изменения структуры минералов под действием давления или температуры;
• Магматические, создавшиеся в результате кристаллизации или затвердевания магмы.

Но для строительства наибольшее значение имеет не столько состав и причина возникновения бутового камня, сколько его форма.

Существующие виды природного камня

Здесь также имеется своя классификация, основанная на происхождении материала:

• Чаще всего применяющийся промышленный бут производится на выработках по добыче щебня. Собственно сам камень и является сырьем для этого материала;
• Округлый бут образовывается в силу естественных причин, и принимает сглаженную форму благодаря воздействию внешних факторов, таких как вода или ветер. Чаще всего применяется при строительстве крупных промышленных объектов благодаря неправильной форме;
• Постелистый бут идеально подходит для частного строительства, в том числе и возведения фундаментов. Основной признак этого вида – как минимум две параллельных грани, позволяющие довольно просто уложить камень на раствор.

Имеет значение и место выработки, где добывается камень, так как в разных районах состав материала имеет свои особенности.

Заливка фундамента зимой и технология бетонирования в зимнее время

Как выполняется бутобетонная кладка зимой?

Прочность бутобетонной кладки зависит от прочности входящего в ее состав бетона. Если бутобетонную кладку возводить методом замораживания, то в период оттаивания прочность ее будет практически равна нулю. Поэтому замораживание бутобетона допускается лишь после того, как прочность бетона в нем достигнет 50% проектной, но не менее 7,5 МПа. Это возможно, если будет применяться способ «термоса» (при больших объемах бетонных работ) или электропрогрев бутобетона.

Каковы особенности закладки фундаментов в зимних условиях?

При кладке фундаментов зимой основание предохраняют от промерзания, как во время производства работ, так и по окончании их, иначе просадка основания при оттаивании может привести к появлению трещин в кладке. Зимой нельзя устраивать и выравнивать основание песчаными слоями толщиной, превышающей 100 мм, так как при большой толщине искусственного песчаного основания возможны неравномерные осадки, трещины в фундаментах и стенах здания. При возведении фундаментов способом замораживания разрешается использовать кирпич, камни правильной формы и блоки. Допускается также возводить стены из постелистого бутового камня, если расчетом подтверждено, что они выдержат нагрузку в период оттаивания.

Как производить бетонирование фундаментов в зимних условиях?

Лучше бетонирование фундамента в зимнее время поручить специалистам. В зимнее время применяются следующие методы: бетонирование методом «термоса»; бетонирование в термоактивной опалубке; обогрев бетона термоактивными гибкими покрытиями; обогрев бетона инфракрасными излучателями; введение противоморозных добавок. Например, по технология бетонировании фундаментов методом «термоса» бетонную смесь погружают в термоизолированную опалубку. При электропрогреве (сквозном и периферийном) конструкция должна постоянно контролироваться с помощью контрольно- измерительных приборов. Разновидностью электропрогрева является электротермообработка бетона греющими кабелями и проводами. Самым перспективным способом является выдерживание бетона в термоактивной опалубке. Теплота передается через палубу щита в поверхностный слой бетона, а потом распространяется по всей толщине.

Кладка и сортировка бутового камня своими руками

После того как готов фундамент и вдоль планируемой каменной стены (забора или цоколя) будут натянуты маячные бечевки, означающие плоскость стены, нужно сделать предварительную сортировку камня.

Если перед мастером не стоит особенной эксклюзивной задачи, то камень можно сперва разложить на четыре кучи:

• в первую кучу положить самые большие камни;
• во вторую — камни, имеющие длину равную толщине стены, это тычковые камни;
• в третьей — самой большой куче останутся все остальные камни, кроме тех, которые имеют в себе прямой угол.

Камни с прямым углом нужно откинуть в четвертую кучу, их относительно немного, это будут угловые камни. Такая сортировка камня позволит использовать имеющиеся камни с наибольшей целесообразностью. Поскольку всякая кладка камней начинается с самых больших наличествующих камней, постольку и удобно их иметь под рукой и сразу пускать в кладку первых — нижних рядов.

Итак: вниз ставятся большие камни, по своей толщине не превышающие толщину будущей стены. Если в стене предусмотрены проемы, то нужно в этих местах сразу поставить нижние угловые камни, чтобы они обозначали собой эти проемы. Перед тем как начать укладку бутового камня, возможно, нужно будет на фундамент простелить гидроизоляционный материал, к примеру, рубероид. Это следует делать, когда строится жилое помещение.

Перед тем как класть бутовый камень, учтите, что он отличается своей полиэдричностью, то есть многогранностью. При этом бут, конечно, имеет неправильные геометрические формы. Это просто доступный необработанный грубообломочный каменный материал. Как же начинать что-либо возводить из него? Естественно, что для этого нужно как-то в нем разбираться, как-то отличать стороны каждого камня, как-то подгонять камень к камню, как-то устанавливать камни.

В строительном деле универсальные, всем известные кирпичи имеют давно принятые названия своих сторон. Самые большие грани называются постелью, ими кирпич укладывается на раствор. Длинные боковые стороны называются ложками, короткие — тычками. Если кирпичи уложены длинными боковыми сторонами к наружной плоскости стены, то это ложковая кладка или ряд. Если кирпич уложен к наружной поверхности стены своей короткой стороной, это тычковый ряд. Все выпускаемые типы кирпичей обычно имеют некоторые одинаковые размеры, они легко совмещаются между собой и устойчивы в кладке. Поэтому строить из кирпича относительно несложно.

Выпускаемый или добываемый блоковый камень, как и кирпич, имеет параллелепипедные формы, устойчив в кладке и т.д. Однако так повелось издавна, что каменные блоки имеют несколько иные названия своих сторон.

Как и в кирпиче, в блоковом камне есть постели, но ложки называются лицом и хвостом, а тычки называются заусенками.

Но бутовый камень имеет совершенно не параллелепипедные формы. В ювелирном, к примеру, деле ограненные алмазы имеют свои особенные названия сторон. В принципе, каменщику нужно знать все эти названия, так как бутовый камень может иметь как стороны, так и колеты, как заусенок или тычок, так и в своем роде фасеты. Но прежде всего каменщик работает с лицом бутового камня. Лицо в каждом бутовом камне нужно выбирать самому. Лицом в бутовом камне становится та сторона камня, которая будет выходить наружу стены. Обычно это самая ровная сторона камня, или если и не самая ровная, то просто хорошо подходящая в примыкании к ранее уложенному камню. В общем, лицом бутового камня может стать любая из его ровных и больших сторон, направленная наружу — ориентированная поверхность конкретного камня. И конечно, у бутового камня есть хотя бы нижняя постель. Нижняя постель бутового камня может быть и меньшей площади, чем лицо, и большей площади. Нижняя постель может иметь не прямой угол с лицом бутового камня. Углы между нижними постелями и лицами варьируются приблизительно в пределах от 60 до 110 градусов, все зависит от ситуации и требований. Но для начала бутовой кладки нужно взять из больших камней такие, в которых угол между нижней постелью и лицом будет в пределах 80-95 градусов. При этом весьма типично то обстоятельство, что у многих бутовых камней не окажется ни конкретной верхней постели, ни хвоста, ни заусенков как таковых. Вместо них будут всевозможные изломы, грани, ребра.

Вполне типичный бутовый камень и может стать одним из первых, поставленных на фундамент.

Как сделать бутовый фундамент летом и кладка с перерывами

Возможны ли перерывы при производстве бутовой кладки?

Перерывы при производстве бутовой кладки допускаются только после заполнения раствором промежутков между камнями последнего выложенного ряда. Раствором покрывают поверхности камней этого ряда лишь при возобновлении кладки. При сухой, жаркой и ветреной погоде кладку защищают от быстрого высыхания, накрывая ее щитами или рулонными материалами. При возведении бутобетонных фундаментов укладываемые в бетонную смесь камни и обломки от разборки кладки не должны быть загрязненными, иначе они не будут иметь прочного сцепления с бетоном. В сухую погоду обломки перед укладкой в бетонную смесь поливают водой. Чтобы обеспечить монолитность кладки, перерывы в работе устраивают лишь после втапливания камней в верхний слой бетонной смеси и уплотнения. При перерывах в кладке фундамента в сухую летнюю погоду бутовую и бутобетонную кладки 3-4 раза в день увлажняют, поливая водой.

Каковы условия кладки фундаментов в жаркую погоду?

При выполнении работ летом в жаркую погоду (при температуре воздуха 25°С выше и относительной влажности наружного воздуха менее 50%) необходимо соблюдать условия: вододементное отношение растворов, приготовленных на шлаковых и пуццолановых портландцементах, должно быть повышено; водоудерживающая способность каждого из составов растворов должна устанавливаться на объекте не реже одного раза в смену, при этом величина показателя должна быть не менее 75% установленной в лабораторных условиях; величина расслаиваемости должна быть не более 25 см3 для растворов с подвижностью 10—12 см и не более 40 см3 для растворов с подвижностью 12—14 см; глиняный кирпич до укладки в конструкцию должен обильно смачиваться водой.

Какой цемент можно использовать при температуре воздуха выше 25°С?

При производстве бетонных работ при температуре воздуха выше 25°С и относительной влажности менее 50% должны применяться быстротвердеющие портландцементы, марка которых должна превышать марочную прочность бетона не менее, чем в 1,5 раза. Нельзя применять пуццолановый портландцемент, шлакопортландцемент ниже М400 и глиноземистый цемент для бетонирования надземных конструкций, за исключением случаев, предусмотренных проектом. Температура при бетонировании конструкций с модулем поверхности более 3 не должна превышать 30-35°С, а для массивных конструкций с модулем поверхности менее 3 не должна превышать 20°С.

Общие советы и рекомендации

После укладки камней траншею заливают бетонной смесью
Работы по возведению бутобетонного фундамента своими руками можно оптимизировать при помощи нехитрых приспособлений и простейших технических решений. Все рекомендации были выработаны профессионалами в строительном деле в ходе их трудовой деятельности. Вот основные советы:

• чтобы быстрее выполнять бетонирование и доставлять камень в глубокую траншею, следует изготовить пологие откосы в ее стенах, что поспособствует образованию удобной рабочей площадки;
• перед началом работ следует рассчитать объем необходимых стройматериалов, чтобы соблюсти требуемую технологию монтажа;
• разнообразные запланированные коммуникации и вентиляцию рекомендуется прокладывать по ходу работ, что сэкономит время и деньги;
• использование деревянных подмостков решает проблему с крутыми склонами;
• когда траншея неширокая и маленькой глубины, тогда раствор в емкостях удобно ставить по бокам, а бут укладывать между ними;
• первый слой необходимо выкладывать булыжниками правильной формы (с параллельными сторонами), особенно на углах;
• при применении раствора щебенки с цементом кладка выполняется слоями: укладываются камни, на них заливается прослойка связывающего состава;
• при комбинировании в ленточном фундаменте бута с кирпичом или блоками армирование производится проволокой диаметром 12 мм. Подробнее о процессе бутовки смотрите в этом видео:

Следование вышеизложенным практическим рекомендациям позволяет ускорить рабочий процесс и экономит средства.

Широкая распространенность каменного фундамента в бытовом строительстве вызвана его высокой несущей способностью и долговечностью. Важная роль принадлежит и привлекательному внешнему виду. Цоколь не требует дополнительных работ по отделке. Натуральный материал придает всей постройке монументальный и роскошный вид. Не последнее значение имеет и возможность возвести бутовый фундамент своими руками. Для чего потребуется неукоснительно следовать технологии, иметь рабочие навыки и запастись терпением.

Технология бутобетонной кладки фундаментов

Какова технология выполнения бутобетонной кладки?

Бутобетонная кладка состоит из бетонной смеси, в которую горизонтальными рядами втапливают бутовые камни («изюм»). Для бутобетонной кладки используют камни таких же размеров, как и для бутовой.

Объем камней составляет почти половину общего объема кладки. Вместе с тем поперечный размер камней не должен превышать 1/3 ширины возводимой конструкции. Булыжный камень разрешается применять нерасколотым. Бетонную смесь и камни укладывают последовательно горизонтальными слоями.

По технологии бутобетонной кладки сначала расстилают слой бетонной смеси толщиной не более 25 см, затем в него втапливают ряд камней на глубину не менее половины высоты камней.

Между втапливаемыми камнями, а также между камнями и опалубкой оставляют промежутки 4-6 см. После втапливания камней вновь укладывают слой бетонной смеси и уплотняют ее вибрированием.

Далее процесс кладки повторяется. Бетонная смесь для кладки должна иметь подвижность, соответствующую осадке конуса 5-7 см, применяемый в ней щебень или гравий должен быть не крупнее 3 см. Чтобы обеспечить правильное очертание поперечного сечения фундаментов и стен, особенно при кладке в траншеях, устанавливают не реже чем через 20 м деревянные шаблоны, соответствующие профилю фундамента.

На них делают разметку рядов кладки, по которой натягивают шнур-причалку. Шаблоны одновременно служат и порядовками, и приспособлением для разметки в фундаментах мест закладки отверстий для коммуникаций.

Устройство бутового фундамента: кладка «под лопатку», «под скобу» и «под залив»

Фундамент дома из бутового камня обычно выполняют следующими способами: «под лопатку»; «под залив»; «под лопатку».

Каковы требования к кладке фундаментов «под лопатку»?

Бутовую кладку «под лопатку» выполняют горизонтальными рядами толщиной по 25 см с подбором и приколкой камней, расщебенкой (заполнением) пустот и перевязкой швов. Первый нижний ряд укладывают по подготовленному основанию насухо из крупных постелистых камней, обращенных постелью вниз. Чтобы камни плотно прилегали к основанию, их осаживают трамбовкой.

Затем пустоты между ними заполняют мелкими камнями или щебнем и заливают жидким раствором (при осадке конуса 13 -15 см) до заполнения всех пустот между камнями. При кладке бутового камня расщебенку уплотняют также трамбованием. Далее кладку ведут порядно, соблюдая перевязку на пластичном растворе. Подвижность раствора для кладки должна соответствовать погружению эталонного конуса на 4-6 см.

В каком порядке выкладывают бутовые фундаменты «под лопатку»?

Каждый последующий ряд начинают с укладки верст. Перед возведением внутренней и наружной версты на углах, пересечениях и через каждые 4-5 м на прямых участках стены укладывают на растворе маячные камни. По ним с обеих сторон кладки натягивают причалки, по которым проверяют горизонтальность ряда и прямолинейность лицевой поверхности фундаментов и стен. Камни для верстовых рядов, подобранные по высоте, сначала выкладывают насухо, чтобы найти наиболее устойчивое положение в кладке. Затем камень приподнимают, настилают слой раствора толщиной 3…4 см и устанавливают камень окончательно, осаживая его молотком.

Что такое циклопическая бутовая кладка?

Для создания декоративной поверхности при устройстве бутового фундамента применяют циклопическую кладку, которую выполняют способом «под лопатку». В лицевую поверхность кладки укладывают специально подобранные камни, располагая их в вертикальных рядах так, чтобы создать рисунок из швов между ними. Эти швы делают также выпуклыми (шириной 2-4 см) и расшивают. Для кладки углов при этом используют грубо отесанные камни, перевязывая их с кладкой стены.

Как выполняют кладку фундаментов «под скобу» и «под залив»?

Кладку «под скобу» используют при возведении простенков и столбов. Эта кладка — разновидность кладки «под лопатку», ее выполняют из камней одинаковой высоты, подбираемых с помощью шаблона.

Кладку «под залив» выполняют из рваного бута или булыжника без подбора камней и выкладки верстовых рядов. Для этого в траншеях после окончания земляных работ делают опалубку. Если грунт плотный, то при глубине траншей до 1,25 м можно вести кладку и без опалубки враспор со стенками траншеи. Первый слой бутового камня высотой 20-25 см укладывают на сухое основание без раствора враспор со стенками и уплотняют трамбованием. Затем заполняют все промежутки мелким камнем и щебнем. Уложенный слой заливают жидким раствором так, чтобы все пустоты были заполнены. Последующую кладку ведут таким же образом горизонтальными рядами высотой 20-25 см, заливая раствором каждый ряд кладки. Бутовая кладка «под залив» допускается только для фундаментов зданий высотой до 10 м и только при строительстве на непросадочных грунтах.

Посмотрите видео кладки бутовых фундаментов выше перечисленными способами:

Стоимость строительных работ

Общая стоимость готового полотна зависит от разных факторов:

• применение гидроизоляции;
• качество подготовки основания;
• категория земель под строительство;
• стоимость доставки материалов к месту строительства;
• тип камней;
• сложность строительства и дополнительные затраты.

На финансовую часть проекта влияет состав работ. От того, будет ли включена бетонная подготовка, создание подушки, армирование бута, разные типы гидроизоляций. Средняя стоимость 1 м3 работ составляет 6000 рублей. К дополнительным расходам относят двойную гидроизоляцию и битумную заливку.

Дополнительные сведения

• Конструкции должны быть прочными и препятствовать прохождению вод в толщу стен.
• Конструкции укладывают ниже глубины промерзания.
• Класс грунтов. Если почва мягкая, то применяется дополнительное укрепление бутом.

От качества заложения фундамента зависит длительность эксплуатации строящегося здания. Применения битума и природных камней считают наиболее качественными работами. Трудоемкость и длительность процесс компенсируется низкой стоимостью и высокой надежностью.
