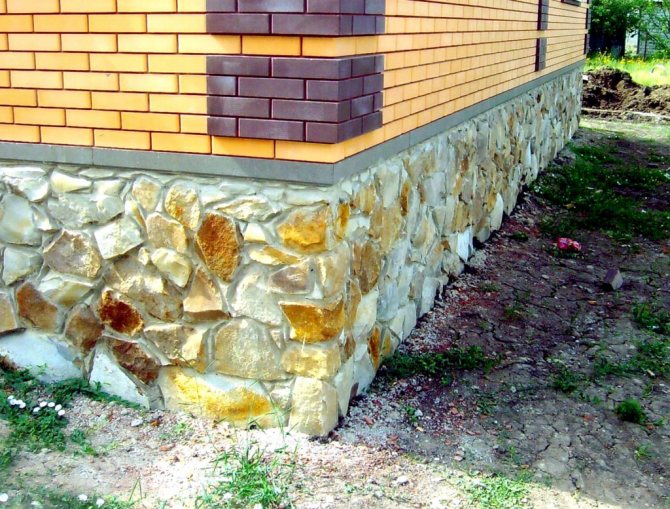

Бутобетонные конструкции

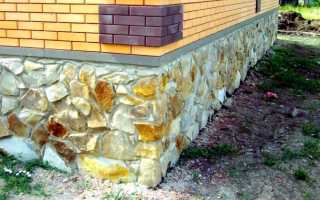

Фундамент ленточный бутобетонный является одной из разновидностей монолитного основания. Бутобетонный фундамент отличается от классической ленточной конструкции тем, что в уложенную послойно бетонную смесь вдавливаются куски природного камня (бут). Данный способ устройства основания позволяет значительно сэкономить материалы, при этом прочность такого сооружения ничем не уступает другим подобным системам.

Фундамент под загородный дом из природного камня может быть бутовым и бутобетонным. Какой марки нужен бетон для ленточного фундамента с применением бутового камня, и какая используется технология устройства основания под дом для индивидуального использования из вышеназванных материалов — главная тема этой статьи.

Калькулятор расчета фундамента

Материалы Бетонная смесь

Природный камень

Расчет ленточного фундамента

Проектирование

Расчет МЗЛФ по Сажину

Устройство

Содержание

1. Бутовый камень: описание и характеристики
2. Преимущества и недостатки фундамента из бутового камня
3. Общие правила кладки бута
4. Способы укладки бутового камня
5. Особенности бутовой кладки в зимнее время
6. Особенности бутовой кладки в летнее время
7. Раствор для фундамента из бутового камня
8. Заключение

Фундамент должен быть прочным, надежным и долговечным. Так вкратце можно охарактеризовать основные требования к основанию любого здания. Чаще всего для устройства фундамента используется бетон, но это не единственный подходящий материал. Интересный альтернативный вариант – бутовый камень.

Недостатки

Как и любой вид основания, бутобетонный ленточный фундамент помимо достоинств обладает некоторыми недостатками:

• на первом этапе нужно не ошибиться, выполняя расчеты параметров основания для дома;
• длительный срок укладки за счет большого объема земельных работ и сортировки камня;
• работы выполняют при температуре не ниже 5 градусов;
• при высоте здания более 5 этажей, бутобетонный фундамент требует усиления стальной арматурой.

Бутобетонный фундамент будет служить надежной основой для дома при соблюдении технологии монтажа и требований всех нормативных документов.

Устройство и характеристики основания

Используется цемент прочностной марки не ниже 200. Также нужен песок средней зернистости, который замешивается с цементом в обычной пропорции, 1 часть песка на 3 части цемента. Плюс – 5 частей щебня.

Для наполнения берут бутовый камень фракции 20-30. Точные размеры камня высчитывают по простой формуле: размер бута составляет треть от ширины ленты фундамента. В среднем, бут составляет 50% от всей массы бетона.

Камень не должен иметь трещин. Обязательна проверка прочности – если от удара молотком камень сохранил целостность, его можно использовать.

Если есть загрязнения бута, это уменьшает его адгезию к раствору, поэтому перед засыпкой в бетон камень промывают водой.

Незаменимый бутовый камень

Столбчатый фундамент для бани

Бут — камень необычный, потому что его края неровные. Появление этого материала размером до 50 см — это результат разрушения скал, что считается естественным явлением. Другой способ получения бута представляет собой искусственный процесс и заключается во взрыве карьеров.

Бутовый камень, как сверхпрочный материал, используют для сооружения фундамента

Наиболее известны несколько пород бутового камня: песчаник, доломит, ракушечник и плитняк. Но только последний вариант используется как материал для сооружения фундамента.

Бут-плитняк — не круглый, а плоский камень

Бут-плитняк отличается плоской формой и практическими одинаковыми краями. Благодаря этим свойствам у строителей, выполняющих кладку, отпадает необходимость постоянно смотреть, подходит ли тот или иной камень на предоставляемое ему место.

Заливка

Заливка — основной этап всех работ. Она производится одномоментно, что в данном случае означает — за один день. Перерыв в заливке больше суток недопустим, поскольку придется дожидаться полного затвердения материала для продолжения работ. Добиться при этом высокого качества ленты уже не удастся.

Необходимо подготовить несколько точек подхода техники к опалубке. Заливку производят с разных участков, равномерно распределенных по длине опалубки. Начинают с внутренних частей, затем переходят к внешнему периметру.

Для уплотнения и удаления пузырьков воздуха рекомендуется использовать вибромашину, можно также обойтись вилами или иным ручным инструментом.

Правила приготовления

Ленточный фундамент бутобетонного типа имеет множество достоинств:

1. Высокая прочность.
2. Способность выдерживать конструкции в 2 этажа при толщине стен, равной двум кирпичам.
3. Применение общедоступных материалов.
4. Невысокая стоимость всех работ.
5. Легкость производственного процесса.

Опалубка фундаментов под колонны: а – прямоугольных, б – ступенчатых; 1 – упорная планка, 2 – накрывной щит, 3 – распорка, 4 – закладной щит, 5 – проволочная стяжка, 6 – монтажный гвоздь, 7 – колья.

Но для того чтобы по достоинству оценить все положительные стороны использования такого фундамента, необходимо, чтобы все его составляющие были подобраны правильно и имели высокое качество. Кроме того, нужно соблюдать определенные пропорции. В частности, данный фундамент должен примерно на половину состоять из бутовых камней и на половину из бетона. Количество камней можно снизить до 40% от всего . Слишком увеличивать их количество не нужно.

Качество камней и бетонного раствора тоже имеет немаловажное значение. Для бутобетонного фундамента лучше брать бутовый камень, длина которого примерно равна 30 см, а ширина – 20 см

Ширина бута должна составлять около 1/3. Камни не должны быть грязными, поскольку это препятствует хорошему их сцеплению с бетонной смесью. Булыжники перед использованием лучше увлажнить, т. к. это облегчит склеивание и предотвратит потерю влаги из раствора

Для бутобетонного фундамента лучше брать бутовый камень, длина которого примерно равна 30 см, а ширина – 20 см. Ширина бута должна составлять около 1/3 . Камни не должны быть грязными, поскольку это препятствует хорошему их сцеплению с бетонной смесью. Булыжники перед использованием лучше увлажнить, т. к. это облегчит склеивание и предотвратит потерю влаги из раствора.

К форме камней особые требования не предъявляются. Они лишь должны иметь приблизительно одинаковый размер и не иметь трещин на своей поверхности.

Схема отмостки для фундамента.

Проверить бутовый камень на прочность довольно просто: достаточно ударить по нему молотком. Если бутовый булыжник хорошего качества, то он не расколется и не рассыплется, а издаст звонкий и чистый звук.

Чтобы , лучше взять цемент марки М-400 или М-500, чтобы получилась тяжелая смесь. Размер щебня не должен превышать 30 мм. Песок подойдет обычный. Пропорции смеси стандартные – 1:3.

Вода же добавляется до той поры, пока не получается плотная, но жидкая смесь. Вязкость ее должна быть меньше, по сравнению с классическим раствором, ведь ей нужно будет заполнить все щели между камнями, чтобы не образовывались пустоты.

Запас ширины и строение основы из бутобетона

Ширина фундамента должна быть на 8 – 10 см больше необходимой для опоры стен гаража, поскольку укладка камня производится не прямо к краям, поэтому пустоты с боков составляют около 3 – 4 см. Данное условие определяется из-за того, что все камни имеют неодинаковые размеры и формы.

Конструкция бутового фундамента.

Из тех характеристик булыжников, которые необходимо использовать, получается, что ленточный фундамент бутобетонного типа должен иметь ширину, равную как минимум 35 см.

При постройке гаражей обычно производится закладка . Основа должна иметь оптимальную форму и подпирать у конструкции все несущие элементы. Если сравнивать этот тип фундамента со сплошным или решетчатым, то становится очевидной экономия, конечно, если фундамент закладывается не на сложном грунте, где практичнее использовать не этот вид основы.

Если предполагается строительство более тяжелой конструкции, то бутобетонный ленточный фундамент лучше уложить на расширенное основание. Именно оно станет опорой, поскольку увеличит ту площадь, которая соприкасается с землей. Боковой отступ должен составлять минимум 30 см.

Чтобы на участке было возможно заложить бутобетонный ленточный фундамент, почва не должна иметь плотную структуру и проседать.

Бутобетонные фундаменты можно закладывать только при малоэтажном строительстве, в противном случае сэкономить не удастся.

Монтаж

Как уже говорилось, бутобетонный фундамент своими руками сделать можно, важно придерживаться определенных правил и последовательности

Подготовительные работы и анализ основания. Нужно узнать о наличии грунтовых вод, снять верхний плодородный слой почвы, удалить с местности все коряги и корни; Выкапывание котлована должно осуществляться с учетом высоты подземной части конструкции плюс толщина подушки – песок и щебень, около 20 см. на этом же этапе при наличии высоких грунтовых вод в углубление укладываются дренажные трубы с выводом в колодец или канаву; Насыпь подушки с уплотнением; Далее устанавливается опалубка по ширине ленты под внешние и внутренние стенки

Важно сделать перемычки по верху формы и распорки по бокам, чтобы тяжелые камни не изменили форму и целостность опалубки; Утрамбованный песок и щебень нужно зафиксировать бетоном М75-М100 слоем 2-5 см. Он служит одновременно частью подушки под ленту и предотвращает введение бутовых камней в основание; Когда нижний слой схватится, заливается цементно-песчаный раствор (цпр) М350-М400 равномерным слоем около 20 см

Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см. Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей; Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас; Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой.

Секреты устройства бутобетонного фундамента:

• Укладку камней нужно осуществлять сразу после заливки раствора, пока он не схватился, то есть работать надо в темпе;
• Подбирать бут нужно по форме, чтобы он равномерно заполнял объем опалубки без образования пустот;
• Залитый бетон протыкают куском арматуры или деревянной палкой, чтобы изгнать из массы воздушные пузыри;
• При работе в морозы конструкцию необходимо хорошо теплоизолировать на первое время до набора прочности %, в теплое время – своевременно поливать и держать под пленкой для избегания пересыхания.

Как видно, обустроить бутовый фундамент даже непрофессионалу несложно, важно правильно определить размеры ленты, подготовить камни и затворить цементный раствор. Конструкция в результате получается долговечной и надежной

Перед кладкой стен поверхность фундамента покрывают гидроизоляцией.

Технология кладки бута: три распространенных варианта

Вот как правильно строится фундамент из бутового камня:

• Шаг 1. Роем траншею и ставим опалубку.
• Шаг 2. Устраиваем подушку из 30 см чистого бетона и арматуры.
• Шаг 3. На подушке – уже непосредственно фундамент из бута.

Перед укладкой камни обязательно нужно намочить – чтобы лучше сцеплялись с бетоном и сохраняли свою влагу. Класть бутовый камень нужно правильно – зазором от 3 до 5 см, и ни в коем случае не вплотную друг к другу.

Длинная сторона такого камня называется ложком, короткая – тычком. И в каждом ряду такой кладки тычок должен чередоваться с ложком – вот и вся технология.

Для кладки бутового камня используется кувалда, молоток-кулачок и подобные им инструменты. Стандартная толщина кладки – 50-70 см. Глина тоже не помешает – ее часто добавляют для пластичности раствора. Но совсем чуть-чуть!

Итак, у кладки бутового камня тоже есть своя особая технология. Так, класть его можно «под скобу», «под лопатку» и «под залив».

Под лопатку кладут его так:

• Шаг 1. На подготовленное заранее основание укладываем насухо тычковый ряд.
• Шаг 2. Хорошо трамбуем камень и заполняем пустоты более мелкими камнями. Заливаем жидким раствором.
• Шаг 3. Теперь кладем ложковый ряд – длинной стороной. Толщина и первого, и второго ряда – до 30 см, а камни при кладке подбирать нужно такие, чтобы высота ряда была почти одинаковая (для проверки ставим маяки с шнуром).

Крайне важно следить за тем, чтобы камни нигде не касались друг друга без раствора. Ставить опалубку для такого фундамента или нет, зависит от того, нужны ли вам идеально гладкие стены фундамента под последующую отделку, или нет

Ставить опалубку для такого фундамента или нет, зависит от того, нужны ли вам идеально гладкие стены фундамента под последующую отделку, или нет.

А вот кладка под залив ведется всегда в опалубке. Прочность такого фундамента очень низка – на нем построить можно будет только легкую каркасную баню. Поэтому для такой кладки используйте виброуплотнитель: ее прочность от этого будет повышена до 40%. Камни для него тоже особо не подбираются. Порядок работ такой:

• Шаг 1. Готовим траншею и основание, которое засыпаем крупным песком и утрамбовываем.
• Шаг 2. Кладем тычковый ряд, защебениваем и заливаем жидким раствором.
• Шаг 3. Кладем второй ложковый ряд, снова расщебениваем, уплотняем и трамбуем камень.

Здесь работа уже ведется, как обычно, но после этого расстилают пластичный раствор с осадкой конуса до 6 см слоем в 40-60 см и все уплотняется вибратором – пока раствор перестанет проникать в ряд кладки.

А вот для кладки «под скобу» камни подбираются одинаковой высоты – по шаблону, и постоянно проверяется вертикальность и горизонтальность поверхностей и углов самой кладки.

Важный момент: необходимо следить за тем, чтобы камни при укладке не шатались и соблюдалась перевязка швов. Идеальный камень для такого фундамента – 20х30 см. Что касается его площади, то ее высчитывают по такой формуле: ширина бутового камня = 1/3 ширины фундамента.

Технология сооружения бутобетонного ленточного фундамента

Бутобетонный ленточный фундамент требует тщательной подготовки траншей и сборки опалубки

Собирая ее своими руками необходимо учесть отсутствие металлического каркаса, обратить особое внимание на обустройство подушки и тщательность заливки раствора. Посмотрите видео, как заложить фундамент из бутового камня

Технология выполнения строительных работ проста:

Для обустройства подушки на дне траншеи из двух слоев песка и мелкого щебня делают подушку. Основательно пролив ее водой, трамбуют.На этой подушке возводят бутобетонный ленточный фундамент, начиная с заливки первого 15 сантиметрового слоя бетона, который закрывают гидроизоляцией.

Для первого ряда выбирают булыжник, чтобы не повредить изоляционный материал.Без помощи машин, своими руками складывают крупные камни поверх застывшего раствора. Булыжники не должны вдавливаться и соприкасаться. Образовавшиеся между ними пустоты заполняет смесь, приготовленная из трех частей песка и одной части цемента марки М500.

Ширина такого основания составляет не менее чем 50 сантиметров, но постепенно кладка становится немного уже и на уровне начала цоколя шири фундамента составляет уже 30 сантиметров. Высота всей конструкции зависит от определенной высоты цоколя. Это значит, что при глубине 1,5-2 метра и высоте цоколя 70 сантиметров высота самого фундамента составит около 2,5 метров.Опалубка, сохраняющая форму основания, выставляется с использование большего количества поперечных перемычек, удерживающих щиты.

Каждый очередной слой камней закрывается раствором до середины. После его застывания следующий слой камней укладывают так, чтобы было похоже на обычную кладку.

Верхний слой полностью покрывают раствором, а после его окончательного застывания с помощью цементной смеси выводят ноль, делая фундамент по уровню. Работы по возведению бутобетонных фундаментов проводят в теплое время года, но при высокой температуре воздуха необходимо кладку закрывать от солнечных лучей и регулярно увлажнять. Постепенное высыхание снизу вверх позволит избежать растрескивания.

https://youtube.com/watch?v=fp1o-BuLEykrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• betonopedia.ru
• fundamentt.com
• fundamentaya.ru

Четвертый этап – заливайте фундамент

Для начала, нужно залить один слой фундамента, толщина которого не должна превышать 15 см, и дать ему просохнуть и схватиться, после чего можете приступать к работе снова. Бутовые камни выкладываются на этот слой, так как если их выложить на землю, то верхний слой бетона может их выдавить на поверхность, а из-за этого может быть разрыв фундамента.

После всего этого, нужно произвести установку опалубки. Помните, что ее укрепляющие балки должны быть распределены с более высокой частотой.

После установки опалубок залейте слой бетона в 25 см. Бутонные камни следует наполовину утопить в этом бетоне. Следите за тем, что бы камни не касались друг друга, для этого дайте бетону времени для того, что бы он немного застыл.

При выкладывании камней соблюдайте между ними расстояние в 4-5 см. Что бы не повредить гидроизоляцию, не выкладывайте в первый ряд камни с острыми краями. Сделайте приколку (процедура срезания острых углов), если у вам не удалось найти подобных камней.

Залейте следующий слой бетона в высоту, примерно 20-25 см и в него тоже утопите бутовые камни, точно так же как и в предыдущий слой. У вас должен получиться фундамент, который будет напоминать каменную кладку. Самый верхний слой фундамента должен быть залит так, что бы все камни были скрыты.

Для того, что бы фундамент «встал» нужно выждать некоторое время, обычно, это может занять несколько дней. Ежедневно увлажняйте его водой несколько раз, и накройте брезентом, что бы предотвратить попадание солнечных лучей. После того, как ваш фундамент полностью застынет, приступайте к обустройству выравнивающей стяжки, которая должна быть около 15 см.

Утепление основания

Для проведения этих работ понадобится обшить фундамент как с внутренней стороны, так и с внешней. Кроме того, вместе с этим процессом проводится строительство цоколя здания. Чтобы утеплить бутобетонный фундамент, нужно обшивать его снаружи пенополистиролом. Для этого сначала с поверхности основания надо удалить загрязнения и пыль. После нужно обустроить его в несколько слоев рулонным битумом. Завершающий этап — оклеивание основания снаружи упомянутым теплоизоляционным материалом.

Для защиты здания от мороза следует обшить цоколь пенопластом. Этот материал нужно крепить на клей либо мастику, а после необходимо оштукатурить конструкцию по малярной сетке.

Иногда строители используют комплексную методику для лучшего утепления фундамента.

Достоинства

Бутобетонный фундамент хорошо зарекомендовал себя за счет своих достоинств:

• длительный срок службы даже при эксплуатации в сложных климатических условиях;
• прочность, долговечность и красивый внешний вид горных и скальных пород превосходит другие виды строительных материалов;
• устойчивость к воздействию минусовых температур, повышенной влажности, агрессивной среды;
• экономия на покупке и монтаже арматуры, камень является надежным связующим звеном конструкции фундамента;
• с легкостью выдерживает двухэтажные домостроения;
• красивый внешний вид;
• экологическая безопасность.

Природный материал хорошо зарекомендовал себя при строительстве фундаментов.

Бутовый фундамент своими руками

Технология строительства бутового фундамента своими руками без специалистов и дополнительной техники является следующей.

Обустройство траншеи

Первым этапом на местности обозначьте контуры будущей траншеи. Делайте это при помощи деревянных колышков и натянутых между ними веревок. Ширина траншеи должна быть шире будущих стен на пятнадцать сантиметров. Приступив к процессу копки траншеи, понаблюдайте и определите степень рыхлости почвы, её состав. В случае значительного осыпания грунта со стен траншеи, соорудите временную опалубку из досок либо иных подручных материалов.

Для начала выкапываем траншею и по необходимости выставляем опулубку

После осуществления заливки эти доски можно будет удалить. В зависимости от климатической зоны глубина траншеи может быть различной. Однако она должна превышать уровень промерзания грунта, а потому, как правило, глубина траншеи составляет не менее полутора метров. Возможно, в некоторых конкретных ситуациях для проведения землеройных работ потребуется привлечь экскаватор.

Подготовка подушки

В подготовленной траншее первым слоем окажется песчаная подушка. Уложите песок на дно траншеи в два слоя, высотой примерно тридцать сантиметров. Затем сверху толщиной в несколько сантиметров просыпьте мелкий щебень. Далее пролейте сверху водой и утрамбуйте подушку.

Для более качественного результата рекомендуется увлажнять и утрамбовывать каждый слой отдельно.

Фундамент из бута не требует произведения монтажа гидроизоляционного слоя, но при желании можете использовать листы рубероида или его аналоги.

На дно траншеи укладываем и трамбуем песчаную подушку

Укладка

Природные булыжники с максимально плоскими горизонтальными поверхностями уложите в первые ряды. Они должны стать прочной опорой, куда уложатся последующие камни для основания, а затем и стены здания.

Укладка камня в траншею

Ровные камни первых слоёв с силой вдавливайте в песчаную подушку до тех пор, пока они не станут неподвижными, т. е. перестанут качаться и поддаваться. Это также означает, что подушка плотно спресована, лишена пустот, проёмов и иных нежелательных образований, которые ухудшают прочностные качества всей конструкции и основания.

Камни направляйте вдоль земляной выемки для лучшего распределения нагрузки. Ни в коем случае не укладывайте камни поперек, это крайне не рекомендуется делать. В случае, когда в партии строительных материалов нет подходящих экземпляров, используйте молоток, кирку и зубило. При помощи этих инструментов и примерив на себя роль камнетеса, скорректируйте имеющиеся экземпляры для достижения необходимой формы.

Далее в процессе укладки камней так или иначе начнут образовываться различные дефекты в виде углублений, проёмов, пустот и т. д. В таком случае поработайте трамбовкой, а также добавляйте больше мелкой гальки и щебня для ликвидации нежелательных пустот. Дополнительно воспользуйтесь кувалдой для достижения наилучшего результата. Завершающим действием на данном этапе, осуществите заливку слоя бетонного раствора, который приготовили в классических пропорциях.

Заливка бутобетонного фундамента

Укладка следующих рядов

Как уже упоминалось в предыдущем пункте, осуществите заливку первого слоя на уровень тридцать-сорок сантиметров от дна траншеи. По подобному принципу осуществляйте укладку и заливку каждого ряда. При этом, все последующие слои монтируйте непосредственно в ещё не застывший раствор предыдущего ряда. Периодически осуществляйте перевязку швов.

Армирование. Дополнительная стабилизация и усиление бутового фундамента, никогда не будут лишними, особенно для конструкции большой высоты

Для этой цели используйте арматуру либо проволоку, особенное внимание уделяйте последним слоям конструкции

Столбчатые фундаменты

Фундамент для дома из сип панелей
Столбчатые фундаменты применяются в следующих случаях:

— при каркасной системе здания;

-при большой несущей способности грунта и небольших нагрузках от здания;

-для малоэтажных зданий и глубине залегания грунта основания более

В приведенных случаях столбчатые фундаменты экономичнее ленточных. В каркасных зданиях столбчатые фундаменты располагаются под каждой колонной кар­каса (рис.3.11, 3.15). В зданиях с несущими стенами столбчатые фундаменты располагаются под углами стен, на пересечениях и примыканиях внутренних стен к наружным и под простенками через 1,5 – 6 м. По обрезу столбчатых фундаментов укладывают фундаментные балки (рандбалки) из металла но обычно из железобетона. Рандбалки предназначены для передачи нагрузки от стен на фундамент (рис.3.12,3.13).

По конструктивному решению столбчатые фундаменты могут быть монолитными и сборными (рис. 3.14).

По форме сечения – ступенчатые и «с подушкой». Сборные фундаменты могут быть стаканного типа– под колонны каркаса и сборные из железобетонных плит под кирпичные столбы (рис.3.14, рис.3.15).

Под кирпичные столбы столбчатые фундаменты могут быть из бута, бутобетона и глиняного кирпича.

Площадь подошвы столбчатого фундамента определяется по расчету.

Рис.3.11. План столбчатого фундамента каркасного здания

Рис.3.12. Столбчатые железобетонные сборные фундаменты под стены:

а — для одно- и двухэтажных каменных зданий; б — для деревянных рубленных, каркасных и щитовых зданий; 1 — отмостка; 2 — фундаментная балка; 3 — песчаная или шлаковая подсыпка; 4 — железобе­тонный столб 200х200мм;

5 — кирпичный цоколь деревянного здания; 6 — столб из сборных железобетонных блоков

Рис. 3.13. Схемы фундаментных балок столбчатых фундаментов:

1- стена; 2 — балка; 3 — столб; 4 — каменная стена; 5 — деревянная стена;

6 — сборная балка; 7 – сборные перемычки; 8 — монолитная балка;

9 — рядовая армокирпичная балка; 10 — армокирпичная балка со стальным каркасом; 11 — деревянная балка; 12, 13 — деревянная балка из клееной древесины

Рис.1.14. Столбчатые фундаменты:

а – бутовый или бетонный под кирпичный столб (общий вид); б – то же, разрез и план; в – то же из сборных железобетонных блоков-подушек; г – то же, из железобетонной плиты; д – стаканного типа под железобетонную колонну; 1 – кирпичный столб; 2 – бутовый или буто­бетонный фундамент; 3 – сборные железобетонные блок- подушки; 4 – колонна; 5 – башмак стаканного типа; 6 – блок- башмак; 7 – опорная плита

а) б)

Рис. 3.15. Фундаментная часть крупнопанельного каркасного здания:

А — разрез по фундаменту; б- общий вид и план фундамента стаканного типа; 1- песчаная подсыпка; 2 — башмак стаканного типа; 3 — колонна; 4 — цокольная панель; 5 — заливка цементным раствором;

6 — подкладные фундаментные плиты

Санитарные приборы и приемники сточных вод

Для приема сточных вод в помещениях используются канализационные трубы с условным проходом от 25 мм и более. Применяемые при устройстве внутренней системы канализации трубы и фасонные части должны удовлетворять санитарным нормам, соответствовать техническим условиям и госстандартам. Для мытья рук и лица используют умывальники различных форм и конструкций. В ванных комнатах устанавливают чугунные или стальные ванны длиной 1,5 или 1,75 м. Удобны в пользовании сидячие ванны, особенно если в доме есть пожилые люди. Застройщики с солидным достатком могут приобрести дорогостоящие ванны типа «Юкон», «Джакуззи» и т. п.

Советы специалистов

Пытаясь разобраться с тем, что такое бутовый фундамент и как его класть, стоит прислушаться и к советам опытных мастеров. Несколько практических рекомендаций позволят избежать распространенных ошибок и значительно облегчить весь процесс.

О чем нужно помнить:

• До начала работ нужно все тщательно просчитать и продумать, закупить материалы – что значит, фундамент ленточный бутовый монтируется лишь тогда, когда все уже на объекте аккуратно сложено, а не едет из строительного магазина.
• Благодаря обустройству пологих откосов под фундамент удастся создать более комфортную рабочую площадь для его заливки, так как это ускорит подачу к объекту породы и цементного раствора.
• Если на участке есть крутые склоны и это создает некоторые неудобства, стоит смонтировать деревянные подмостки.
• До выполнения заливки нужно заранее рассчитать и разметить места, где планируется прокладывать систему вентиляции, разнообразные коммуникации, чтобы потом все сделать проще и быстрее.
• В боковых частях траншеи небольшой глубины нужно расположить емкости с цементно-песчаным составом, между ними можно выполнять заготовки из булыжников нужного размера.
• Бут по фракциям желательно отсортировать заранее – до того, как начнутся работы, в процессе изучения типа основания «бутовый фундамент» (что это такое, как правильно выполнять и из каких материалов). Продольные камни с ровными краями могут стать опорой всего фундамента и здания, поэтому их обязательно нужно аккуратно вдавливать в дно траншеи и параллельно контролировать, чтобы булыжники не качались, были установлены вдоль траншеи (никак не поперек).

Фундамент из бутового камня.

Создать бутовый фундамент для дома своими руками совсем несложно, если выполнить правильные расчеты и следовать технологии укладки. Самое главное в процессе выполнения основания – обеспечить ему должную прочность, поэтому не стоит экономить средства на материалах и время на работе с камнем. Тщательный разбор булыжников на фракции, выбор лишь качественных и способных создать правильную конструкцию, соблюдение всех правил – гарантия того, что фундамент прослужит минимум 150 лет.

Устройства и типы ленточного основания

По глубине своего залегания ленточные монолитные основания могут быть глубокого или мелкого залегания. Заглубленные на небольшую глубину основания в основном используются на обычных грунтах, отличающихся прекрасной несущей способностью, под сооружения небольшого веса из дерева или каркасные дома.

Устройство монолитных бетонных фундаментов глубокого заложения применяется в основном под тяжелые здания. Опускают их ниже уровня промерзания грунта примерно на 15 см при условии наличия хорошей его несущей способности.

Технология монолитного ленточного фундамента предусматривает обустройство опалубки, придающей бетону нужную форму и не позволяющей ему расплываться. Однако опалубка требует не только дополнительных затрат на материалы, но и времени на ее обустройство.

Определение размеров

Определение параметров ленты – первоочередная задача. Какой будет ширина и высота фундаментной стенки, зависит от типа грунта и толщины вертикальных стеновых конструкций.

Высота подземной части фундамента может быть двух видов:

• малозаглубленная не достигает нижнего уровня промерзания грунта, зависит от массы здания – для легкого строения на твердом основании можно принять 20-30 см, для одноэтажного дома или бани – около 50 см.
• обычное заглубление ниже уровня промерзания применяется редко при работе с бутовым бетоном.

К принятой высоте прибавим размер цоколя – не менее 20 см, оптимально 30 или 40.

Ширина стенки определяется толщиной стены, устанавливаемой на фундамент. По нормам нижняя несущая конструкция не должна быть уже верхней, при работе с бутобетоном оптимально увеличить нижнюю на 5-8 см для удобства монтажа камней и увеличения площади передачи нагрузки на грунт.

Что нужно для строительства?

Для монтажа кирпичной ленты:

• песок,
• кирпич,
• кладочный раствор,
• арматурная сетка или прутья,
• гидроизоляция,
• утеплитель.

Также нужна съемная опалубка и бетонный раствор – для подушки. Для кладки подходит раствор из цемента и песка, высокой крепости, но для надземной части можно сделать смесь из цемента и извести в пропорции 1:3.

Какой кирпич используют?

Для кладки основания подходит только полнотелый красный кирпич марок М-150 – М-300. Показатель морозостойкости – от F 35-100, водопоглощение – не выше 20%.

Оптимальным вариантом будет клинкерный кирпич – за счет более высокой температуры обжига он обладает большей прочностью, морозо- и влагостойкостью. Но у клинкера есть существенный недостаток – высокая цена.

Особенности устройства

Поскольку бут – крупноразмерный камень, то сделать фундамент шириной менее 35 сантиметров из него вам не удастся. Учтите этот момент перед началом земляных работ. Оптимальная ширина «ленты» из бута (камень укладывается двумя параллельными рядами) – 45-55 см.

Для того, чтобы сезонные колебания грунта не разрушили кладку, на дно траншеи насыпают «подушку», состоящую из слоя песка и слоя щебня. Ее толщина после трамбования должна быть в пределах 15-20 см.

В грунт бутовый фундамент заглубляют ниже отметки сезонного промерзания, чтобы устранить действие сил морозного пучения.

Если работы ведутся в плотном грунте, то ставить щитовую опалубку в траншею не нужно. Фундамент в этом случае делают по технологии «враспор», укладывая бут вплотную к стенкам траншеи.

Классическая кладка бутового фундамента выполняется послойно. Перед закладкой первого слоя специалисты рекомендуют постелить на песчаную подушку плотный полиэтилен. Он не даст цементному молочку уходить из раствора, снижать его прочность. Бут кладут двумя параллельными линиями, оставляя между камнями зазор в 3-5 см для заливки раствора. Верхний ряд укладывают с перевязкой нижнего: камни должны перекрывать нижние швы.

Для приготовления крепкого заливочного раствора используют свежий цемент марки М-500. Пропорцию подбирают в таком соотношении: на 1 часть цемента 3 части песка. Консистенция должна быть сметанообразной для хорошего проникновения в швы.

Перед укладкой камни нужно немного увлажнить водой. Это удалит пыль и улучшит сцепление с раствором.

Процесс проектирования ленточного фундамента

Проектирование фундамента является весьма сложной и ответственной задачей, решение которой лучше доверить профессионалам. В процессе этого нужно определить:

• Вид грунта.
• Его расчетное сопротивление.
• Линейные нагрузки.
• Глубину залегания.
• Ширину подошвы ленты.
• Назначение и особенности армирования.
• Возможность обустройства дренажа.

Схема обустройства дренажа ленточного фундаментаИсточник krovli-zabori.ru

Для того чтобы определить эти значения, необходимо обладать определенными знаниями. Именно поэтому эту работу лучше доверить профессионалам. Только они смогут выполнить ее качественно. Стоит помнить, что от этого будет зависеть прочность и долговечность не только фундамента, но и строения возведенного на нем.

Третий этап – установите подушки под фундамент

Что бы сэкономить какую-то часть бутового камня и, чтобы фундамент не давил на грунт, установите подушки. Сделайте ширину траншей не менее 300 мм. Затем на дно траншеи следует уложить песок и щебень слоями в 15 см.

Помните, что каждый слой нужно тщательно утрамбовать, полив водой. Следите за тем, чтобы подушка не превышала половину высоты траншеи. Уложите внахлест гидроизоляцию сверху подушки.

Строительство своими руками, видео

Устройство мелкозалубленного ленточного фундамента подчиняется указанным принципам:

• реализация земляных работ. Место под строительство выравнивается, снимается верхний слой грунта с запасом 2 м с каждой стороны. Для контроля перепада высот используется строительный уровень;
• согласно проектным данным, намечается разметка. Основные элементы отмечаются кольями и веревкой. Если объект имеет прямоугольный форму, колья забиваются по углам. Более сложные формы требуют обозначения всех участков стыка или поворотов будущих стен. Все углы должны составлять 90 градусов;
• вырывается траншея (глубина 50 см, ширина превышает ширину стен);

Для работ можно привлечь специализированную технику. Когда доступ на строительную площадку осложнен, лучше воспользоваться мини-экскаваторами, однако дно траншеи придется выравнивать вручную

• стенки траншеи выстилаются гидроизоляционным слоем;
• обустраивается песчано-гравийная подушка (толщиной 15-30 см, в зависимости от типа почвы). Специалисты рекомендуют использовать крупнозернистый песок;
• реализация армирования. В углы вбивается четыре прутка диаметром 10 мм. Длина прутков должна быть на 5 см меньше высоты основания. При необходимости вбиваются промежуточные прутки с шагом 1 м. В нижней и верхней части каркаса привязываются или привариваются горизонтальные прутки (12 мм). Расстояние от подушки до нижнего слоя не должно быть меньше, чем 5 см;
• монтаж опалубки. Можно использовать ровную обрезную доску длиной 6 м. Система сбивается снаружи, что обеспечит целостность поверхности фундамента. Высота щитов принимается за 50 см, если считать от уровня грунта. Щиты надежно фиксируются между собой и укрепляются распорками. Стенки системы должны быть ровными;
• заливка бетона. Раствор можно приготовить самостоятельно или привезти на заказ. Раствор заливается одним слоем, что предотвращает растрескивание готовой конструкции. Заливка утрамбовывается вибратором;

• верхняя часть заливки разравнивается мастерком;
• чтобы стенки получились максимально ровными, после заливки можно постучать по опалубке молотком;
• когда бетон набрал заданную прочность, проводится снятие опалубки;
• гидроизоляция – проводится через 7-10 дней после заливки бетона. Для работы используется битумная мастика, которой обрабатываются стенки основания и приклеивается гидроизоляционный материал;
• обратная засыпка – выполняется песком средней крупности с поливом водой и трамбованием.

Застывающий фундамент нуждается в уходе. В жаркую и сухую погоду, он увлажняется, в дождь – защищается от проникновения влаги.

Устройство ленточного фундамента и его краткая технология показаны в видео:

Некоторые хитрости в возведении бутовой основы

Чтобы достигнуть достаточно хорошего результата необходимо кое-что знать о том, как упростить себе работу и в то же время повысить ее эффективность:

раствор, который будет использован для заливки, нужно периодически до окончания работы перемешивать вибратором;если вашей работе что-то помешало, и вы вынуждены ее приостановить больше чем на один день, нужно создать специальное покрытие, которое защитит конструкцию от пересыхания.

Возобновляя работу, не забудьте зачистить и чуть-чуть намочить водой все сооружение. Не сделав этого можно нарушить сцепку с другим слоем;Кладка цоколя из бутового камнячтобы продолжить кладку бута, нужно раствор, который застыл наколоть чем-либо острым и убрать все лишние части. В результате цементная смесь будет хорошо сцепляться;если укладка выполняется в траншею с откосами пологого вида, то в пространстве между ее стенкой и самой конструкцией создается рабочая площадка;крутые откосы траншеи нужно обязательно оснастить подмостками, устанавливая их по внешней стороне фундамента;для удобства лучше всего воспользоваться помощью еще хотя бы одного человека;стены в траншее при надобности укрепляют деревянными щитами с подпорками.

Для того чтобы возвести ленточный фундамент из бутового камня нужно приготовить цементный раствор. Он практически такой же, как и для кладки кирпичных материалов.

Используют для приготовления порошок марки М 400 или М 500. Чтобы в итоге бетон не растрескался, в песке не должны содержаться частицы глины. Также его необходимо очистить от различного мусора и всякого рода примесей.

Изначально нужно смешать цемент и песок, а после добавить воду. Консистенция раствора должна напоминать сметану.

Выполняя кладку ленточного основания из бута можно использовать 3 способа: заливка, «под лопатку» и «под скобу».

Первый выбирают при стройке небольших строений не выше 10 метров. Камень используется разный и его подборка не производится. Сверху, на уложенные глыбы, насыпают щебенку (слоем в 5-10 сантиметров), и хорошенько трамбуют.

После подготовительных работ ряды заливают бетонной смесью.

Запомните, что материал изначально укладывается сухим, и лишь потом льется раствор. Используя вибро уплотнитель, он распределяется по всем возникнувшим пустотам. Эти мероприятия достаточно сильно повысят крепость и надежность основы фундамента.

Два остальных способа характерно отличаются от первого. В первую очередь тем, что необходим тщательный подбор камней. При их укладке должны быть минимальные зазоры и пустоты.

Эти варианты конечно оптимальны, но требуют много времени и дополнительных трудовых затрат. Каменные глыбы выкладывают горизонтально, а чтобы добиться абсолютной ровности по всей длине фундамента натягивают веревку. И главным аспектом является наличие приблизительно равных по величине бутовых камней.

Фундамент из бутового камня на сегодняшний день представляет собой достаточно редкую разновидность фундаментов.

Его отличительная особенность, как видно из названия – это использования битумного камня как наполнителя для бетонного раствора. Притом для фундамента из бутового камня может использоваться как натуральный, так и искусственный бут. Профессионально сделанный фундамент из бута на 90% состоит из камня, что существенно сказывается на стоимости фундамента, а следовательно, и стоимости всего строительства.

Сфера применения

Монолитное ленточное основание имеет наибольшую прочность и несущую способность.

Это делает его пригодным для использования в качестве опорной конструкции для различных построек:

• Деревянных.
• Пено- и газобетонных.
• Шлакоблочных.
• Кирпичных.
• Железобетонных.

Кроме того, монолитная лента способна эффективно работать на разных типах грунта:

• Песчаные. Супеси.
• Суглинки.
• Глинистые.

Не годятся рыхлые и неустойчивые, а также слоистые типы грунтов с разнородными прослойками. Они способны образовывать водоносные слои, периодически наполняющиеся и вновь иссякающие. Подобные условия требуют использования другого типа основания.

О материале, его преимущества и недостатки

Что представляет собой этот дикий камень? По сути, это — булыжник неправильной формы, который является результатом разработки доломита, известняка и песчаника. Один такой кусок может достигать до 500 мм в размере и весить до 50 кг.

Как и любой материал, бутовый камень имеет свои плюсы и минусы. Начнём с преимуществ:

Экологичность. В бут не добавляются примеси, как это можно сделать с бетонной смесью или глиной;

Эстетичность

Фундамент из природного бутового камня выглядит красиво, что важно для тех, кто возводит основание выше уровня поверхности;

Низкая ценовая стоимость. Тот же бетон стоит на порядок дороже;

Возможность проведения работ без привлечения техники

Например, для ФБС минимально требуется лебёдка. А бетон и вовсе мешается и закачивается специальными машинами. Каменную кладку вполне можно создавать вручную;

Прочность. Если кирпич выбирают для лёгких построек, то камень может выдержать и более серьёзные здания;

Отсутствие боязни температурных перепадов. Такой фундамент не разрушается внезапно наставшими холодами или резким потеплением;

Долговечность. Бутовое основание может простоять полтора века.

Теперь расскажем о недостатках. Их немного:

1. Проведение работ исключительно вручную. С одной стороны, можно создать фундамент из камня своими руками, с другой, техника здесь — не помощник;
2. Временные затраты. Повозиться здесь придётся долго;
3. Необходимость в подготовке бута, что также занимает немало времени.

Первым делом нужно проверить материал на наличие дефектов вроде трещин и расслоений — их не должно быть. Далее стоит нанести удар молотком: если вы слышите звонкий звук, а на камне не появились те же дефекты, он подходит. Можно ещё и расколоть бут, при этом он не должен пылить и дробиться.

Некоторые особенности строительства бутобетонного фундамента

Довольно трудно в процессе строительства будет происходить поиск бутового камня для строительства фундамента. Рекомендуем вам планировать постройку бутобетонного фундамента в том случае, если вблизи вашего участка строительства имеется каменное месторождение, от которого вы сможете без проблем доставить строительный материал.

При строительстве бутобетонного фундамента постарайтесь рационально организоваться расположение строительных материалов на стройплощадке. Переноска больших масс бутового камня с места на место вряд ли добавит вам удовольствия от строительства. Целесообразно раскладывать бутовый камень для строительства вдоль траншеи для фундамента.

Но не стоит размещать запас стройматериала непосредственно на обрезе траншеи. Такой подход может привести к возможным травмам. Разумно расположить запасы камня небольшими кучками примерно в 20 сантиметрах от обреза траншеи.

Также бутобетонные фундаменты являются довольно чувствительными к морозным зимам.

Камень в фундаменте может потрескаться и вызвать повреждение фундамента. Для предотвращения таких явлений бутобетонный фундамент необходимо тщательно утеплять и гидроизолировать. Такой подход также позволит вас создать полноценное обитаемое помещение внутри бутобетонной ленты фундаментного основания.

Застройщики, которые любят воплощать свои идеи самостоятельно, просто обожают бутобетон за то, что он имеет приемлемую цену и легок в использовании. Ниже мы приготовили для вас описание поэтапного строительства бутобетонного фундамента своими руками.

Конструкция фундамента из бутобетона

При создании проекта бутобетонного фундамента необходимо закладывать его ширину на 8-10 сантиметров больше, чем толщина несущей наружной стены. Это связано с тем, что бутовый камень не должен касаться стенок опалубки.

Ленточная форма фундамента является наиболее оптимальной бля бутобетонной основы. Этим достигается экономия в использованных строительных материалах и в то же время создается прочная основа для всех несущих конструкций.

Если вы создаете бутобетонный фундамент под тяжелое кирпичное строение, то его основа должна быть более широкой, обеспечивающей равномерное распределение нагрузки от строения на грунт.

Какой бывает?

Несмотря на то что основным материалом фундамента является бетон, по своим конструкционным особенностям он делится на несколько видов.

• Столбчатый фундамент представляет собой бетонные прямые или винтовые сваи, которые помещаются в землю с помощью специально предназначенной для этого техники. Самым большим недостатком такого вида является невозможность устройства подвала в здании, а также необходимость дополнительного утепления.
• Ленточный фундамент – это непрерывная линия застывшего бетона, расположенная под всеми внешними и внутренними несущими стенами. При качественной тепло- и гидроизоляции такой фундамент позволяет устроить цокольный этаж в сооружении. Именно ленточный фундамент чаще всего сооружают своими руками, так как он не требует дорогостоящего оборудования и высоких навыков.

Кроме этого, фундамент из бетона делится на следующие типы:

бутобетонный – слой раствора покрывают прочным бутовым камнем;

Анализ грунта – этап первый

От грунта, на который будет установлен фундамент, так же как и от качества строительных материалов, используемых вами, зависит долговечность и устойчивость фундамента. Грунт под вашим гаражом должен быть равномерно снижаем и прочным. Ни в коем случае, он не должен оползать, проседать или вспучиваться.

Это моет привести к появлению на стенах фундамента трещин и его осадке. Так что не стоит выбирать грунты, которые имеют примеси пылевого песка, глины, торфа, они могут при намокании образовать плавуны. А, вот вспучиваются супеси, глинистые грунты и лессовые, при замерзании.

Ленточный бутобетонный фундамент будет для вас наиболее оптимальным вариант, при условии, что у вас не тяжелый грунт.

Такая конструкция поможет сэкономить денежные средства и, с легкостью, будет поддерживать наземную конструкцию. Если вы запланировали постройку с использованием тяжелых материалов, то такой фундамент вам использовать не рекомендуется. В данном случае, ваши планы сэкономить приведут к большому разочарованию.

Именно поэтому, перед началом строительства следует не поскупиться и заказать анализ грунта на площадке под строительство.

Если вы будете иметь на руках готовый анализ, то вы смоете правильно подготовить почву к строительству гаража. В таком случае он не подмокнет после первого дождя, не потрескается, и не сползет. Ну, и, наверное, само главное, при таком исследовании вы твердо сможете для себя решить, следует ли вам строить такой фундамент или все-таки не стоит рисковать.

Компоненты

Состав бутобетона для фундамента включает несколько основных компонентов:

• бутовый камень (40-60%);
• речной песок средней фракции;
• цемент М400, М500;
• вода;
• пластификаторы.

Бутовый камень природный по размерам может быть любым с одним ограничением – длина фрагментов не должна превышать 1/3 ширины фундаментной стенки. Можно использовать половинчатые кирпичи и обломки керамических блоков, крупный щебень, горные обломочные породы. Бутовые камни необходимо предварительно очистить от налета и загрязнений методом отсева или омовения струей воды.

Цемент высоких марок М400-М500 подойдет для получения конструкции оптимальной прочности, соответствующей М300-М400.

Песок речной очищенный входит в состав бутобетона в качестве мелкого наполнителя. Его используют с цементом в соотношении 3 к 1, может быть 2 к 1 для улучшения прочности конструкции.

Пластификаторы рекомендуется вводить в цементный раствор для фундамента с целью улучшения его пластичности и укладки. Это могут быть присадки-модификаторы для повышения морозоустойчивости материала, водонепроницаемости.

Вода в раствор вводится по мере необходимости в малых дозах.

Расход готового цемента-раствора на 1 куб бутобетона оставляет 40-60% в зависимости от количества бута в объеме конструкции.

Точный состав компонентов определяется конструктивно и зависит, опять же, от бутового наполнителя.

Характеристика материала

Бутобетон – это разновидность бетона, крупным наполнителем которого являются природные камни неправильной формы, обломки кирпичей. Не подходит для использования бой блоков с низкой прочностью и высокой пористостью – на фоне остальной бетонной массы они обладают пониженной надежностью и подвергаются разрушению под действием интенсивных нагрузок.

Технические характеристики бутобетона зависят от свойств наполнителя. Например, конструкция с боем кирпича весит несколько больше, чем с гравийным крупным щебнем или бутом. По причине разнородности материалов выделить определенные характеристики бутобетона невозможно. Приводим усредненные данные:

• объемный вес (плотность) бутобетона определяется маркой используемого вяжущего и крупного наполнителя, в среднем составляет 2300…2900 кг/м³;
• в состав смеси входит 40-60% крупных камней, что оказывает влияние на вес конструкции,;
• прочность бутобетона определяется маркой цемента, но в виду особенностей материала просчитать ее непросто. Специалисты используют вяжущее более высокой марки, чем ожидаемая прочность камня, например, для замеса бутобетона М200 берут портландцемент М400.

Удельный вес бутобетона определить сложно, на практике этого не делают за ненадобностью – свойства наполнителей меняются, поэтому принимают среднее значение по плотности и массе материалов.

Описание

Бетонный фундамент представляет собой самозатвердевающую смесь из вяжущего вещества, в качестве которого выступает цемент, гипс гидросиликат и другие материалы. Дополнительно в его состав входят гравий и песок в необходимых пропорциях, а также вода, которая позволяет превратить сухую смесь в густой раствор, чтобы заполнить вяжущему веществу пространство между мелкими частицами. По сравнению с другими основаниями бетонный фундамент имеет такие преимущества, как:

• равномерная усадка, исключающая трещины и деформацию всего сооружения;
• бетон (а в особенности железобетон) имеет самый большой срок службы по сравнению с остальными материалами;
• доступность и дешевизна материала и работ;
• уникальные свойства материала, которые можно менять непосредственно в процессе работы, позволяют воплотить в жизнь даже сложные архитекторские задумки.

Подготовительные и первичные работы

От плюсов и минусов переходим к непосредственно работам. Перед тем, как создавать фундамент из бута, его необходимо промыть. Здесь нужно запастись как временем, так и терпением. Можно только представить, как долго придётся отмывать каждый камень. Но без этого никак, ведь иначе бетонная смесь не свяжется с бутом так, как надо, а это может привести к разрушению основания.
Камни для будущего фундамента весом более 30 кг нуждаются ещё и в «плинтовании», то есть расколе на более мелкие части. Делается это так:

1. Карандашом метится линия раскола.
2. берётся капроновая верёвка и вдавливается в кусок мела.
3. намеленная верёвка протягивается над намеченной линией и резко опускается на камень. Так на поверхности остаётся чётко прочерченная линия.
4. На линию ставится зубило, загоняется молотком с помощью локтевых ударов. Далее инструмент ставится каждый раз под углом по отметке; бить по нему следует плечевыми ударами.

Ещё лучше, если по камню проходит шов, в который можно вставить зубило. Тогда бут раскалывается по трещине. Теперь переходим к созданию самого основания. Создание бутовых (как и любых других) фундаментов начинается с рытья траншеи или котлована (строго по правильно созданному плану, иначе усилия, которые и так немалые, могут оказаться напрасными). Чтобы потом всё совпало, нужно сначала сделать разметку на поверхности, и только потом делать выемку грунта.

Из природного камня можно создать не один тип основания. Мы же расскажем, как строится бутовый ленточный фундамент, поскольку такая конструкция популярнее остальных. Поэтому на данном этапе у нас произведено рытьё именно траншеи. Теперь на её дне нужно создать песчаную подушку. Засыпка песка осуществляется послойно, каждый слой тщательно утрамбовывается.

Не забудем упомянуть и о растворе. Для этого нужно взять свежий цемент М — 500 и в три раза больше песка. Консистенция должна напоминать сметану — тогда раствор хорошо проникает в швы.

Установка опалубки

На выбор формы для заливки, а значит на монтаж опалубки, прежде всего влияют характеристики почвы. На твердых сухих скалистых, глиняных и песчаных грунтах допускается устанавливать традиционную опалубку с прямоугольным сечением (рис. а). На влажных пучинистых грунтах — с коническим сечением (рис. б) так, чтобы широкая часть находилась у основания. При этом опорные и фиксирующие части можно устанавливать с шагом 1,5–2 м, поскольку нагрузки на распирание щитов во время укладки бутобетона значительно ниже, чем при заливке монолита.

Вне зависимости от характеристик грунтов перед установкой опалубки обязательно устраивают подушку из крупнозернистого песка, щебня, гравия или гальки толщиной 10–15 см, а на пучинистых почвах укладывают дополнительный слой плотного грунта из глины.

Перед укладкой бутобетона в опалубку подготавливают наполнитель — бут — в соотношении к бетонному раствору 1:1. Наилучшими считаются продолговатые рваные камни и скальные обломки произвольной длины и шириной не более 1/3 ширины фундамента. Также подойдут овальные камни, но их не рекомендуют укладывать в фундамент под тяжелые строения из кирпича, камня, блоков или монолитных панелей. В обязательном порядке проверяются прочностные характеристики наполнителя: если при ударах молотка камни трескаются и крошатся, их использовать нельзя.

Схема установки опалубки:

• а — на непучинистых грунтах;
• б — на пучинистых грунтах,
• где 1 — щит опалубки; 2 — колышек; 3 — распорка; 4 — подпорка; 5 — перекладина.

Рекомендации профессионалов

При профессиональном подходе к работе можно в несколько раз сократить необходимое для заливки фундамента время. Для этого существует такая инструкция:

Работы с бутом на размеченном участке

1. Делается разметка участка.
2. Роются траншеи, и устанавливается опалубка.
3. В готовую траншею насыпают немного песка и укладывают туда камни, вдавливая их в созданную «подушку».
4. Все зазоры, которые получились в результате укладки, засыпают щебнем и затрамбовывают.
5. Готовят смесь бетона (1:3) и заливают им первый ряд, чтобы сделать его более прочным.
6. По такому же принципу выкладывают другой ряд. При этом не забывайте «перевязывать» швы, как при укладке кирпичного материала.
7. Ряды, которые будут выступать над землей, армируют проволокой или рельефной арматурой.

Следуя этим довольно простым рекомендациям можно намного быстрее выложить бутовую основу. А в результате получится надежная и прочная конструкция, способная выдержать самые тяжелые здания и рассчитанная на длительную эксплуатацию.
