Чугунные радиаторы отопления – преимущества и недостатки

Какое значение имеет вес батареи

Владеть информацией относительно того, сколько весит чугунный радиатор отопления, нужно по ряду причин. Например, если батареи приобретаются для установки во всем частном домовладении, требуется рассчитать грузоподъемность машины, перевозящей отопительные приборы, а также следует определиться с количеством грузчиков, которые будут их заносить в дом.

Для наглядности можно сравнить вес чугунных радиаторов устаревших образцов и современных аналогов из других материалов:

• одна секция стандартных батарей из чугуна с межосевым 500-миллиметровым расстоянием весит 5,5 — 7,2 килограмма, а с межосевым параметром 300 миллиметров– от 4,0 до 5,4 килограмма;
• вес ребра нестандартных отопительных чугунных приборов составляет от 3,7 до 14,5 килограмма;
• секция алюминиевой батареи при межосевом промежутке 500 миллиметров весит 1,45 килограмма, а при 350 миллиметрах- 1,2 килограмма;
• биметаллические приборы с межосевым расстоянием, равным 500 миллиметров, весят 1,92 кг/секция, а при 350 миллиметрах- 1,36 кг/секция.

При проведении ремонта и замене отопительного оборудования в доме его владельцам важно знать, сколько весит старая чугунная батарея, чтобы решить, получится ли самостоятельно вынести на улицу старый многосекционный радиатор, поскольку необходимо рассчитать собственные силы. Но таких данных нет.

Причина в том, что в эксплуатации имеются различные модели. При этом у них одинаковое назначение, но разный вес. Кроме этого, на отечественном рынке реализуются приборы, которые отличаются габаритами и разнообразием форм.

На сегодняшний день, например, наименований традиционных батарей из чугуна встречается больше нескольких десятков, а моделей, выполненных в дизайнерском стиле, и сосчитать трудно. При этом, такой параметр, как вес одной секции чугунного радиатора, сильно отличается.

Типы радиаторов из чугуна и их конструктивные особенности

Выбирая чугунные радиаторы, в первую очередь обратите внимание на их габариты. Если речь идет о реконструкции системы, то прибор отопления должен подходить к имеющемуся трубопроводу по расстоянию между отверстиями для подключения. Он должен устанавливаться под подоконником с соблюдением требований, относительно зазоров между радиатором и подоконной доской, с одной стороны, и полом, с другой – важно обеспечить эффективную циркуляцию нагретого воздуха. От габаритов и правильности установки батареи из чугуна зависит ее теплоотдача.

Конструкция чугунных радиаторов

Чугунные радиаторы отопления от разных производителей различаются по следующим параметрам

:

• межосевое расстояние (промежуток между центрами отверстий для подсоединения трубопровода) – от 220 до 900 мм;
• глубина – от 85 до 200 мм;
• ширина – от 45 до 108 мм;
• высота – от 330 до 954 мм.

В определенной степени габариты прибора отопления зависят от стиля, в котором он выполнен. Привычная «гармошка» выпускается в России и Республике Беларусь по определенным стандартам, которые между собой немного различаются. Дизайнерские модели от отечественных и зарубежных производителей серьезно различаются по высоте и по наличию ножек. При этом соблюдается стандартное межосевое расстояние.

Обратите внимание: в отличие от стандартных, дизайнерские радиаторы не всегда можно нарастить дополнительными секциями. Производители дизайнерских радиаторов также могут предлагать модели, рассчитанные на нижнее подключение.

Низкие радиаторы. В эту категорию входят приборы отопления высотой от 330 мм до 400 мм. Межосевое расстояние у таких моделей составляет 300 или 350 мм. Представителями низких радиаторов из чугуна являются стандартные «гармошки» МС-140М, а также дизайнерские BOLTON 220, Viadrus Hellas 270.

Разнообразие размеров и форм чугунных радиаторов

Средние радиаторы. Высота таких приборов отопления составляет от 400 мм до 660 мм, межосевое расстояние – 500 мм независимо от модели. В продаже представлены стандартные «гармошки» МС-140, СМ-110, МС-90, МС-85. Маркировка обозначает глубину секции, при этом ширина секции может составлять 108 мм (у производителя из Белоруссии) или 93 мм (у российских производителей). К дизайнерским радиаторам среднего размера относятся чугунные приборы отопления марки DERBY M 500 и Modern 500.

Высокие радиаторы. Это модели высотой от 660 мм, при этом предельная высота составляет 980 мм с учетом ножек. Высокими обычно бывают дизайнерские приборы отопления в ретростиле. Ограничения по высоте связаны с хрупкостью и большим весом чугуна. Кроме того, чем выше секция, тем больше тепловой энергии требуется на ее прогрев.

Обратите внимание! Производители стилизованных радиаторов в перечне технических характеристик могут не указывать глубину изделия, если форма модели не линейная.

От габаритов зависят технические характеристики прибора отопления. Размеры и количество секций определяют мощность батареи. При этом нет смысла наращивать «гармошку» дополнительными звеньями более чем на 30%, так как одновременно увеличивается ее теплоемкость. В результате теплоотдача не вырастет, а уменьшится, так как теплоноситель не сможет обеспечить качественный прогрев всего радиатора.

Радиаторы чугунные 7-секционные

Сколько весит чугунная батарея

Чугунный радиатор-плюссы и минусы!ОБЗОР!Характеристика

Чугунные радиаторы

Масса стандартных отопительных приборов

И традиционные, и дизайнерские экземпляры объединены материалом изготовления, которым является чугун.

И сейчас повсеместно встречаются исправно служащие классические радиаторы в форме гармошки, установленные:

• в школах и детских дошкольных учебных учреждениях;
• в поликлинических отделениях и больницах;
• в помещениях жилфонда – квартирах, частных домовладениях, общежитиях;
• в учреждениях общественного и государственного назначения.

Обычно это модели МС-140 или МС-90, так как в прошлые годы других отопительных приборов массового производства не было. Малыми сериями представлены чугунные изделия НМ-150, РКШ, Минск – 1110 и другие, но на сегодняшний день их уже не производят. Так какой же вес одной секции чугунной батареи старого образца? И в данном случае, точной цифры нет. Объясняется это тем, что данная величина зависит от параметров секции.

Например, батарея серии МС-140 бывает двух модификаций в зависимости от межосевого промежутка, который равен 300 или 500 миллиметров. Если речь идет о модели МС-140-300, тогда средний вес секции около 5,7 килограммов, а когда о приборе МС-140-500, то 7,1 килограмма.

Нередко можно встретить изделие серии МС-90, у которого вес секции чугунного радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие между моделями МС- 90 и 140 заключается в разной глубине секций.

Можно ли считать, что вес радиаторов этих популярных серий, равный 6,5, 5,7 и 7,1 килограммов, окончательный? Ответ отрицательный и этому имеется объяснение. Дело в том, что действующий ГОСТ 8690-94, который является нормативным документом, регламентирующим производство батарей из чугунных сплавов, указывает на их основные размеры.

Относительно того, сколько весит секция чугунной батареи старого образца, то этот норматив указывает на удельную массу — 49,5 кг/кВт. Данное стандартное значение распространяется на радиаторы, которые предназначаются для эксплуатации в системах теплоснабжения с температурой теплоносителя не превышающей 150 градусов при избыточном рабочем давлении максимум 0,9 МПа (9 кгс/см²).

При производстве отопительных приборов производители должны обеспечить соответствие продукции данным значениям, а вот то, сколько весит одна секция чугунной батареи, ГОСТ не регламентирует. В результате масса радиаторов, изготавливаемых на разных заводах, отличается.

На сегодняшний день наиболее известна продукция нескольких промпредприятий, которые выпускают модификации серии МС-140 и приборы собственной разработки. Среди них: белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.

О минусах чугунных батарей, зачастую превращающихся в плюсы

Долгое нагревание

Поборники новых алюминиевых и стальных батарей ругают чугун за его тепловую инерционность. Да, это так. «Раскочегаривается» чугунный радиатор довольно долго – это тебе не тоненький стальной корпус. Когда предстоит нагреть в начале холодов промерзший дом, это вызывает раздражение. Зато ведь и стынет толстая чугунная батарея тоже долго. Представьте – за окном мороз, а отопление внезапно отключили. Алюминиевые, стальные и биметаллические изделия сразу же станут холодными. А возле старого доброго чугуна можно будет еще погреться некоторое время.

Медленная отдача тепла в комнату

Сравним теплоотдачу, которая присуща одной секции чугунной батареи (это в среднем 110 ватт) и аналогичный показатель радиаторов из алюминия из стали. Выяснится, что последние, имея такие же габариты, и горячей воды меньше требуют, и тепла в полтора раза больше отдают. Однако конвекционно-воздушный способ обогрева у алюминия и биметалла, где греется только сердечник, а не кожух, проигрывает лучевому способу у стали и чугуна. У последних тепловые лучи не только воздушные массы нагревают, но и до предметов в комнате дотягиваются. В результате предметы также начинают излучать тепло, и комната прогревается качественнее и эффективнее.

Они тяжелые

Неуклюжую и увесистую чугунную батарею не каждый сможет поднять в одиночку – ведь только одна секция весит в среднем 5-6 килограммов. Но ведь мало кто из хозяев квартир и домов таскает эти батареи – обычно для их установки и снятия приглашаются сантехника. Вот им-то и не люб чугун. И еще надо заметить, что большой вес эти радиаторы имеют из-за толстых стенок, благодаря которым долго удерживают тепло и служат не меньше пятидесяти лет.

Они «кушают» много теплоносителя

Ну да, в чугунную секцию в среднем заливается 0,9 литра горячей воды, а в алюминиевую – всего 0,4 литра. Заметим, что при этом и габаритные размеры у этих двух видов батарей отличаются – алюминиевые гораздо меньше.

Они некрасивые

Стандартные радиаторы из чугуна, которые повсеместно ставили в советское время, то они, конечно, красотой не блещут. Грели-то они хорошо, вот только хотелось их спрятать с глаз долой.

Вот и закрывали их хозяева квартир всякими ширмочками и экранами, отнимающими тепло.

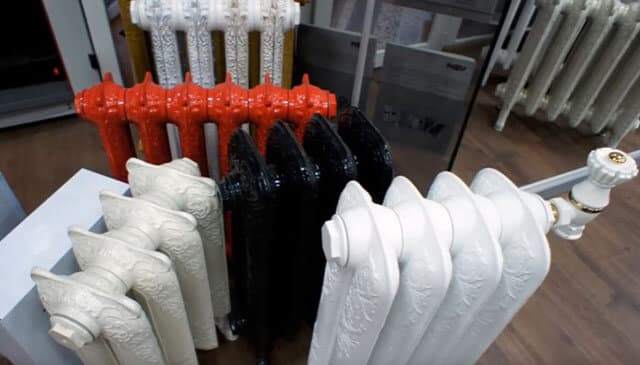

Сегодня же появились эстетичные художественные литьевые изделия из чугуна. На их поверхности имеются узоры в самых разных стилях. Стоят такие батареи (немецкие, английские, турецкие, французские, китайские) дорого, но выглядят просто роскошно. Отечественные радиаторы, конечно, не столь красивые, зато дешевые. Но всё равно их дизайн вполне привлекателен, а плоская поверхность выглядит аккуратно.

Художественные литые радиаторы в ретро стиле.

Теплоотдача чугунного радиатора

Мощность чугунного радиатора напрямую зависит от площади её внешней поверхности и заключается в способности отдавать энергию тепла при максимально высокой температуре теплоносителя. В основном это значение колеблется от 80 до 200 Ватт на одну секцию. Для расчёта нужной мощности используется следующая формула: на 25-30 куб. м. мощность батареи должна быть 1 кВт. В случае если есть несколько внешних стен показатель мощности увеличивается.

Как правильно рассчитать мощность чугунной батареи для установки ее в одну комнату

Чтобы радиатор радовал хозяина своей эффективностью, необходимо правильно рассчитать его мощность. Здесь необходимо максимально грамотно подойти к расчетам. Если этого не сделать, отапливаемое помещение может получиться слишком жарким или довольно прохладным. Как произвести расчеты, расскажем в этом разделе.

Маломощный компактный чугунный радиатор современного типа Источник eco-kotly.ru

Габариты чугунного радиатора.

В Советском Союзе габаритные размеры чугунных радиаторов имели определённый стандарт. В одной секции между центрами труб подачи и отвода теплоносителя расстояние колебалось от 30 до 50 см. Ширина секции не была стандартизирована и была различной у разных изготовителей. Почти все современные батареи так же имеют эти стандарты. Самая популярная модель среди чугунных изделий — МС-140. (установлена во многих «хрущёвках» и 9-ти этажках 60-80хх годов). Расстояние между центрами труб составляет 50 см; высота батареи 58,8 см; ширина 9,3 см; глубина — 14 см. Разнообразие габаритных размеров батарей объясняется потребностями покупателей.

Высокие радиаторы

Они никогда не бывают выше 1 м. Эта величина составляет 0,96-0,98 м и включает величину ножек.

«Гармошка» никогда не бывает выше 0,585 м. Спектр высоких чугунных отопителей очень узок. Это обусловлено особенностями чугуна. Сплав имеет большой вес, а также он хрупкий. Теплоемкость высокой секции становится большой.

Известными высокими чугунными радиаторами являются Demrad Ridem и Demrad Retro. Максимальная высота некоторых моделей из этих двух линеек составляет 0,954 м, а минимальная 0,661 м. Ширина и глубина ретро- изделий равна 76 и 203 мм. Высокие представители линейки Demrad Ridem (выполнены в современном стиле) имеют глубину и ширину 98,2 и 60 мм.

Расчет реального веса отопительных приборов

Теперь посчитаем, какой получится вес и число секций у чугунных обогревающих батарей, обеспечивающих теплоотдачу 2 кВт. Начнем со старого образца – МС-140, чья мощность составляет 160 Вт с одного ребра. Чтобы набрать 2000 Вт, нужно их поделить на 160 Вт, получим 12.5 секций, округленно 13 шт. Общий вес готовых батарей составит 13 х 7.12 = 92.6 кг, а с водой – 112 кг. То есть, на каждый киловатт теплоотдачи приходится 112 / 2 = 56 кг массы радиатора, наполненного теплоносителем.

Тем же способом вычислим удельный вес представленных выше батарей из чугуна и узнаем, как далеко ушли вперед технологии изготовления подобных обогревателей. Результаты занесем в таблицу:

Бренд и модель радиатора	Мощность 1 ребра, Вт	Число секций, обеспечивающее 2 кВт тепла	Вес с водой, кг	Какой вес приходится на теплоотдачу 1 кВт, кг	Цена радиатора на 2 кВт, у. е.
Viadrus KALOR 500/70	70.3	29	139	69.5	582
Viadrus Bohemia 450/220	110	19	234	117	1487
Demir Dokum Nostalgia 500/200	163	13	155	77.5	679
Retro Style Anerli 560/230	189	11	223	111.5	2526
EXEMET Modern 600/100	102	20	100	50	640
EXEMET Classica 500/176	145	14	158	79	1076

Замечание. Из представленной таблицы хорошо видно, сколько стоит современный чугун для отопления квартир и частных домов. Для сравнения: цена секции МС-140 составляет 8.3 у. е., а целого радиатора на 2000 Вт – 108 у. е. Подобные цены ограничивают количество домовладельцев, способных купить дизайнерские изделия.

На основании проведенного анализа можно сделать такие выводы:

1. Тепловая мощность греющего прибора практически не зависит от его массы, только от площади поверхности.
2. Производители изготавливают как массивные, так и более легкие модели чугунных батарей, которые крепятся к стенам.
3. Наиболее тяжелые радиаторы из чугуна сделаны в стиле «ретро», облегченные – в стиле «модерн».
4. Если сравнивать новые обогреватели от разных брендов с «гармошками» по объему теплоносителя, то становится ясно, что данный показатель почти не изменился.
5. Массивность обеспечивается за счет толщины чугунных стенок. Это значит, что наиболее тонкие стенки – у изделий от турецких брендов EXEMET и Demir Dokum, а самые толстые – у российского производителя Retro Style.
6. Заметьте, что вес чугуна влияет на конечную цену продукта. Чем тяжелее изделие, тем оно дороже.

Для справки. Винтажные модели обогревательных приборов, обладающие большой массой, обычно предлагаются в напольной версии. То есть, 2 крайних секции оснащены ножками, а в длинных чугунных отопителях ставятся дополнительные опоры посередине. О монтаже дизайнерских батарей смотрите на видео:

Как выбрать размер радиатора отопления

Подбор батареи по величине происходит следующим образом. Убедившись, что изделия устраивающего вас производителя подходят по высоте и глубине, надо выяснить количество секций для каждой комнаты. Для этого вычисляем потребную тепловую мощность отопительных приборов, пользуясь алгоритмом:

• в комнате с одной наружной стеной и 1 окном принимается 100 Вт тепла на 1 м2 ее площади;
• если стен, выходящих наружу, — две, то надо брать 120 Вт на 1 м2 помещения;
• когда есть 2 стены и 2 окна, то 130 Вт/м2.

Примечание. Алгоритм даст верный результат для помещений высотой до 2.5—2.7 м. Если потолки выше, рекомендуется взять 40 Вт теплоты на 1 м3 объема помещения.

Перемножив эти цифры на площади комнат, получаем потребную тепловую мощность, по которой и определим размеры батареи, взяв за основу теплоотдачу 1 секции. Ниже в качестве примера приведены таблицы, где представлены все размеры, межосевые расстояния и теплоотдача алюминиевых и биметаллических радиаторов GLOBAL:

Как правило, значения тепловой мощности секций указываются с учетом, что разница между средней температурой теплоносителя и воздуха помещения составляет 70 ˚С (в паспорте пишут: при DT=70). Это значит, что при +22 ˚С в комнате температура воды на подаче должна быть около 100 ˚С, в то время как в частном доме редко бывает 70 ˚С.

А при такой температуре секция батареи отдаст на 30% тепла меньше, что и следует учитывать.

Совет. Чтобы не ошибиться, надо от мощности, указанной в паспорте на изделие, отнять 30%, а лучше – 50.

Определив реальную мощность 1 секции, становится понятно, как найти их количество: поделить найденный ранее расход теплоты на это значение. Но после этого вы можете столкнуться с ситуацией, когда обогреватель в сборе не входит в подоконную нишу или наоборот, выглядит в ней слишком непрезентабельно, как показано на фото:

Как выбрать размер батарей в таких случаях? Если она не помещается под окном, то выход прост: нужно число секций разделить на 2 части, вместо одного прибора выйдет два. Длина первого составит 75% оконного проема, а второго – все что останется. Эту часть можно поставить около боковой стены, подведя к ней трубопроводы. При обратной ситуации (как на фото) нужно взять секции с меньшим межосевым расстоянием и высотой. Их теплоотдача меньше, а значит, общая длина обогревателя после пересчета вырастет, и в результате он будет смотреться замечательно.

Получается, что при выборе алюминиевого или биметаллического радиатора отопления нужно найти некий баланс между требуемой тепловой мощностью и его размером. Тогда обогрев получится достаточным, выполнятся условия монтажа батареи, а интерьер при этом не будет нарушен.

Преимущества чугуна

Если не учитывать, сколько весит чугунная батарея, можно отметить целый спектр преимуществ отопительных приборов данного типа

, в число которых входит:

• устойчивость к коррозии;
• стойкость к химически агрессивным средам – материал нетребователен к характеристикам теплоносителя;
• долговечность;
• высокие показатели теплового излучения – чем больше количество секций, тем выше теплоотдача прибора отопления.

Внешний вид стандартных батарей из чугуна прост и лаконичен, но сегодня производители предлагают и радиаторы, выполненные под старину. К преимуществам таких моделей относится стильный и респектабельный внешний вид.

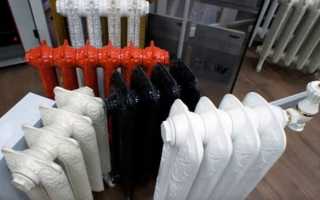

Различные варианты радиаторов

Технические характеристики

Мощность прибора отопления – показатель его теплоэффективности. При расчете системы отопления учитываются потребности дома в тепле. Важно знать мощность 1 секции чугунного радиатора, чтобы определить размер батарей для каждого отапливаемого помещения. Неправильные расчеты приводят к тому, что помещение не будет качественно прогреваться либо наоборот – придется его часто проветривать, удаляя излишки тепла.

Как правильно промывать чугунные батареи

Засорение каналов радиатора приводит к снижению теплоотдачи. Для предотвращения этого рекомендуется своевременно производить обслуживание. При выявлении низкой температуры батареи по отношению к другим отопительным приборам или стояку выполняют промывание.

Очистить внутреннюю поверхность каналов от ржавчины и прочих отложений можно путём демонтажа радиатора. Его выносят в ванную, которую рекомендуется предварительно застелить ветошью. Это исключит повреждение эмали в процессе манипуляций с тяжёлой конструкцией.

Во входное отверстие вставляют шланг душа. Лейку предварительно снимают. Под напором из секций выходит вся грязь. Торопиться с промывкой не стоит. Твёрдые частицы заполняют любые выемки и зазоры, поэтому при выполнении процедуры нужно переворачивать конструкцию, слегка встряхивать.

Когда вода из радиатора начнёт выходить чистой, выходное отверстие закрывают скруткой из ветоши. Во входное отверстие заливают горячий раствор кальцинированной соды. Далее внешняя сторона простукивается деревянным молотком (умеренно!). Это способствует отслоению налёта с внутренних стен каналов. После слива моющего средства повторяется промывка проточной водой до тех пор, пока перестанут выходить твёрдые частицы.

Классические батареи: базовые параметры

Классической считается советская батарея МС140 со следующими параметрами

:

• высота 388/588 мм;
• глубина 140 мм;
• ширина 93 мм;
• объем одного звена высотой 588 мм – 1,5 л;
• масса одного звена высотой 588 мм – 7,12 кг.

Зная, сколько весит одна секция радиатора и ее объем, можно рассчитать массу прибора отопления МС140, заполненную теплоносителем. Общая масса заполненной секции составит 8,62 кг, батарея из 10 звеньев будет весить около 86 кг.

Богатый выбор разнообразной стилистики батарей

Устройство батареи

Приборы отопления бывают панельными и секционными. Устройство включает отдельные камеры, каждая из которых выливается отдельно. Соединяются они в единую конструкцию с помощью ниппелей. Все соединения оснащаются резиновыми (паронитовыми) прокладками для дополнительной герметизации. Батарея также имеет радиаторную пробку и выступ под радиаторный ключ.

В секцию помещается около 1,2-1,4 л жидкости (в зависимости от параметров камеры). Вес каждого сегмента составляет 7 кг. Вместе с теплоносителем масса увеличивается до 8-13 кг.

Алюминий или чугун?

Долгожитель – чугунный радиатор, имеет как свои плюсы, так и минусы по сравнению с современными конкурентами.

1. Чугун имеет высокую устойчивость к коррозии. Базовым теплоносителем в водяной системе отопления является вода, которая поступает от ТЭЦ по многокилометровым трубам к элеваторным узлам домов и производственных зданий. Многие теплотрассы проложены достаточно давно и в них накапливается мусор и ржавчина. Чугунные детали тепломагистрали «стойко» переносят эти негативные факторы и служат многие годы, в отличие от многих современных материалов. Сантехнические приборы из чугуна устойчивы к гидроударам.
2. Долгий срок службы. Чугунные радиаторы рассчитаны на срок службы в 50 лет, при условии их периодической промывки и очистки.
3. Настоящая находка для стилистов и дизайнеров интерьера. Отлично вписываются в помещения ретро-стиля.
4. Высокая энергоемкость является, скорее, недостатком батарей, чем их преимуществом. Чугунные батареи имеют долгий период как нагрева, так и остывания поверхности. При расчёте общей энергоэффективности, приборы из чугуна уступают лидерство отопительным приборам современного поколения. И все же использование их, при подключении к центральным теплосетям, считается целесообразным.
5. Значительный вес. При расчете количества секций, необходимо учитывать общий вес источника тепла. Если крепление чугунного радиатора весом более 50 кг выполняется в капитальную бетонную или кирпичную стены, то достаточно крепежа большого сечения. При креплении в других видах конструкций, необходимы дополнительные крепежные элементы. При нарушении правил установки, может быть нарушена целостность стены и ее несущих элементов.

Срок службы

Одно из преимуществ чугунных радиаторов — срок службы, который выше чем у современных алюминиевых и биметаллических моделей. По утверждению специалистов, это значение достигает 50-60 лет, однако средним эксплуатационным периодом считается 25-35 лет.

Внушительные размеры внутренних каналов не позволяют появиться внутри засорам, которые преграждают путь теплоносителю. Обусловили продолжительную эксплуатацию способность чугунных радиаторов не вступать в химические реакции и устойчивость к абразивному износу.

Обработка поверхности: ошкуривание

Такие отопительные приборы требуют частой покраски, так как на них остаются царапины или сколы.

Если поменять цвет обогревательного прибора, может потребоваться ремонт во всем помещении. Процесс обновления цвета радиатора разделяют на несколько этапов.

Первый этап включает в себя подготовку поверхности. Для начала тщательно промывают батарею, не забывая удалить следы грязи между секциями.

После удалить слой старой краски — для этого существует множество специальных растворов, не наносящих вред металлу.Раствор наносится на отопительный прибор сухой кисточкой и обматывают радиатор плёнкой. Уже спустя час, краску снимают с помощью шпателя. После тщательно ошкуривают поверхность батареи мелкозернистой наждачной бумагой и обезжиривают с помощью растворителя. Если на батарее присутствуют участки, тронутые ржавчиной, их обрабатывают до металла.

Грунтовка

Нанесение грунтовки завершит процесс подготовки изделия — после этого приступают к окрашиванию. Краска ляжет на поверхность красивым ровным слоем. А также грунтовка поможет бороться с коррозией.

Сколько весят чугунные стандартные

Общая черта их объединяющая — материал изготовления, а именно чугун. При упоминании чугунных батарей на ум сразу же приходят классические чугунные радиаторы-гармошки, которые устанавливались и до сих пор исправно служат в:

• Дошкольных и школьных учебных заведениях;
• Медицинских учреждениях (больницах и поликлиниках);
• Во всех жилых помещениях (общежитиях, квартирах, частных домах и дачах);
• Государственных и общественных организациях.

Классический пример батареи-гармошки можно встретить повсеместно.

В подавляющем большинстве это модель МС-140 или МС-90. Других моделей массового выпуска в прошлый период не наблюдалось.

Справедливости ради отмечу, что в прошлые годы малыми сериями выпускались модели Минск-110, НМ-140, НМ-150, Р-90, РКШ и другие. В настоящее время они не производятся, а сфера их применения ограничивалась близлежащими к производителю регионами.

Знаменитым киногероям пришлось носить радиаторы серии МС-140-500.

Так какой же вес одной секции чугунной батареи старого образца? Какую величину содержит заводская инструкция? И здесь одной цифрой ответить не получится, поскольку играют роль габариты секции.

К примеру, чугунная батарея серии МС-140 имеет 2 разновидности (межосевое расстояние):

• 300 мм;
• 500 мм.

Соответственно, если речь о МС-140-300, то усредненный вес одного ребра чугунной батареи составляет 5,7 кг. А если речь о МС-140-500, то одна такая секция покажет на весах 7,1 кг.

Вес зависит от габаритов секции.

Также довольно часто встречаются серии МС-90. В сравнении со 140 серией, вес секции чугунной батареи старого образца равняется 6,5 кг при 500 мм.

У моделей МС-90 и МС-140 разница заключается в меньшей глубине секции.

Давайте подведем промежуточный итог: мы определили 3 разных веса наиболее распространенных серий (МС-90 и МС-140) — 6,5 кг, 5,7 кг и 7,1 кг соответственно. Можно ли считать эти величины окончательными?

Нет, и вот почему.

Нормативный документ, регламентирующий порядок производства чугунных радиаторов

Существующий стандарт (ГОСТ 8690-94) описывает основные параметры и размеры выпускаемых радиаторов. Что касается веса секций, то данный норматив содержит значение удельной массы, равное 49,5 кг/кВт.

Данный стандарт распространяется на блочные и чугунные отопительные радиаторы, предназначенные для эксплуатации в системах отопления с температурой теплоносителя до 150 °С (423 К) и избыточным рабочим давлением до 0,9 МПа (9 кгс/см2).

Чтобы демонтировать такого монстра, его предварительно нужно распилить.

По факту производитель должен соответствовать указанным значениям, а вот вес отдельной секции ГОСТом не регламентирован. На практике это выражается тем, что продукция разных предприятий отличается по весу.

Нижний Тагил

Предприятие-изготовитель выдает паспорт на каждое изделие с указанием количества секций.

Из чугуна предприятие выпускает 4 модели:

Изделие	Точный вес чугунной секции радиатора, кг
МС-140-М-300	5,40
МС-140-М2-500	6,65
МС-90	5,475
Т-90 М	4,575

Производитель из Белоруссии

«Барельеф» — одноканальный секционный радиатор современного дизайна.

Данный производитель предлагает 9 видов чугунных радиаторов:

Изделие	Точный вес ребра чугунной батареи, кг
МС-140М	6,7
Б-З-140-300	5,4
2К60П (двухканальный секционный)	3,7
2К60	5,1
2КП100-90-500	5,5
1К60П-60х500 (одноканальный)	3,84
2КПМ-90Х500	4,6
2К60П-300	3,7

Сантехлит

С прошлого года предприятие простаивает, но его продукция все еще продается в магазинах.

Узнаем, сколько весит одно ребро чугунной батареи у — бывший «Любохонский чугунолитейный завод»:

Изделие	Точный вес, кг
МС-85	4,45
МС-140М	7,1
МС-140-300	6,1
МС-110-300	4,45
МС-110-500	5,6

Техническая характеристика

Сколько киловатт в одной секции чугунного радиатора, и какие размеры должна иметь вся батарея? Эти вопросы достаточно важны.

Производительность

Перед установкой следует понимать, сколько кВт в 1 секции чугунного радиатора. Это позволит выбрать их оптимальное количество для помещения конкретных объёмов. Кроме этого следует ознакомиться и с другими немаловажными параметрами, для чего мы возьмём в качестве примеров наиболее распространённые модели:

Маркировка	Выдерживаемое давление, атм.	Тепловая мощность, кВт	Площадь прогрева 1-ой секцией, м2
МС-140	9	0,12-0,16	1,11-1,45
ЧМ1	9	0,075-0,11	0,66-0,9
ЧМ2	9	0,1009-0,1423	0,7-0,95
ЧМ3	9	0,1083-0,1568	0,95-1,38

Теперь, зная сколько кВт в одной секции чугунного радиатора, легко определиться и с их необходимым количеством.

Совет: если самостоятельный расчет количества секций чугунного радиатора доставляет трудности, то вы всегда можете воспользоваться одним из он-лайн калькуляторов, имеющихся в интернете. Там вам достаточно будет ввести габариты вашего помещения и указать выбранную модель батареи.

Ещё важно учитывать метод подключения труб, что также влияет на производительность батареи:

Наглядная демонстрация эффективности разных способов подключения труб

Как видно на рисунке, наиболее эффективным является двустороннее присоединение труб. При этом необходимо подачу осуществлять поверху с одной стороны, а отток понизу с другой, что полностью соответствует школьному курсу физике, из которого все помнят, что тёплая жидкость поднимается, а холодная опускается. То есть, горячий теплоноситель войдёт сверху, остынет и выйдет через нижнее отверстие, максимально отдав своё тепло.

Если же пренебречь таким правилом, то можно будет наблюдать такой результат:

Распространение тепла в батареи с односторонним подключением

Здесь мы наблюдаем холодный угол, значительно снижающий теплоотдачу системы.

Но на этом важные технические характеристики секции чугунного радиатора не заканчиваются. Количество секций мы рассчитали, но нужно ещё иметь представление о весе и объёме конструкции.

Масса и размеры

Массу и объем секции чугунного радиатора можно узнать из следующей таблицы:

Маркировка	Объем одной секции чугунного радиатора, л	Линейные размеры одной секции, мм	Масса одной секции, кг
МС-140	1,11-1,45	Высота – 388-588; Ширина – 93; Глубина – 140	5,7-7,1
ЧМ1	0,66-0,9	Высота – 370-570; Ширина – 80; Глубина – 70	3,3-4,8
ЧМ2	0,7-0,95	Высота – 372-572; Ширина – 80; Глубина – 100	4,5-6,3
ЧМ3	0,95-1,38	Высота – 370-570; Ширина – 90; Глубина – 120	4,8-7

Зная размер секции чугунного радиатора, вы сможете в любой момент рассчитать и его общую площадь, что даст представление о занимаемом им на стене месте.

Для этого делаем следующее:

• Для этого сначала находится площадь секции радиатора чугунного, путём перемножения её высоты и ширины между собой.
• Затем полученное число снова умножаем, но на этот раз уже на количество секций, которое чаще всего составляет 7-12 штук.

Подставим значения марки ЧМ1: 370×80=29600 мм2, что составляет примерно 0,03 м2. Допустим батарея состоит из семи секций, тогда: 0,03×7=0,21 м2. Именно такой участок стены потребуется для размещения рассматриваемого чугунного радиатора.

Площадь стены, предназначенную под монтаж батареи лучше рассчитать заранее

Вес работающего чугунного радиатора также понадобиться для того, чтобы правильно подобрать кронштейны для его крепления. Возьмём ту же марку и среднее значение массы одной секции: 4×7=28 кг. Но с учётом того, сколько воды в одной секции чугунного радиатора (снова возьмём среднее значение), пересчитываем и получаем: 28+7×0,8=34. Плюс следует ещё учесть возможные температурные расширения материала. В итоге, крепежи лучше всего подбирать с расчётом на то, чтобы они спокойно смогли удержать конструкцию, массой 40 кг.
