Делаем печь с котлом водяного отопления

Никто не усомнится, что в русской бане наибольший комфорт достигается в том случае, если установлена дровяная печь с потрескивающими дровами, приятным духом и потрясающим жаром от живого огня. Плохо только, что дров требуется иногда уж слишком много для того, чтобы растопить баньку и насладиться процессом очищения. Значительно ускорить нагрев помещения и приготовление бани может помочь водяной котел отопления, который встраивается непосредственно в печь. Такой тандем значительно повышает КПД дровяной печи и позволяет сэкономить время и дрова. Основная идея заключается в том, что встраиваемый котел даже при малых габаритах обеспечивает колоссальную теплоотдачу. Сейчас же поговорим о том, как реализовать подобное улучшение дровяной печи с использованием подручных средств в короткий срок.

Способ работы и конструкция

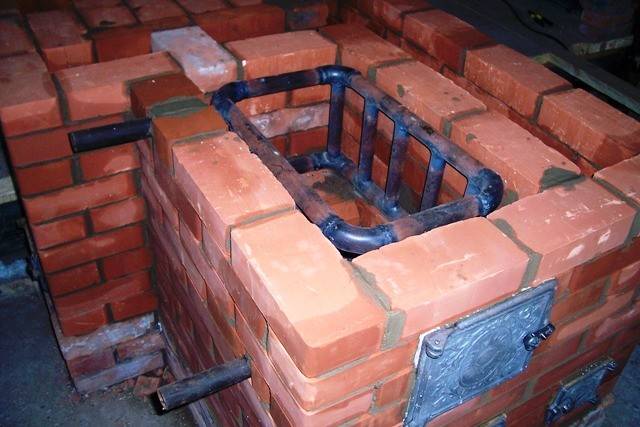

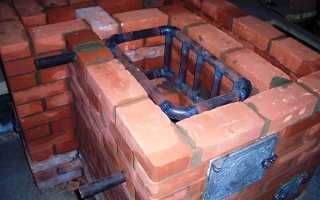

Печь с водяным контуром, встроенным на этапе кладки
Кирпичная печь с водяным контуром для отопления дома работает по стандартному принципу. Для ее установки необходимо создавать систему для водяного отопления, с помощью которой тепло поступает от печных стенок и отопительных радиаторов, подключенных к основному контуру. Контурные трубы подсоединяют к котлу либо регистру, встроенному в печь. Тепловой носитель нагревается путем прохождения сквозь горячий регистр, потом он переходит к трубам и радиаторам.

Пройдя сквозь контур, температура теплоносителя понижается и он снова поступает в теплообменник, где заново прогревается. Для идеальной циркуляции топлива в контур встраивают специальный насос. Важным элементом системы является бачок расширительного типа. Если речь идет о закрытой системе с герметичным контуром, такой элемент можно поставить в любом месте. В рамках открытой системы резервуар ставят в наиболее высокой контурной точке, это может быть чердак либо другое помещение.

Расширительный бачок – емкость для излишков нагретого теплоносителя. Он имеет разнообразную конструкцию, размер и объем, подбирать его необходимо с учетом типа отопительной системы и количества носителя тепла.

Изготавливаем ИБП и подключаем стабилизатор напряжения газового котла

ИБП — это источник бесперебойного питания. Он нужен для того, чтобы оборудование продолжало работать, когда электричество отключат. А стабилизатор защитит котел от перегрузок при частых скачках напряжения в сети.

Источник беперебойного питания можно приобрести в магазине. Но если сделать самому — получится дешевле

В магазинах продаются разнообразные бесперебойники и стабилизаторы. Стоят они недёшево. Можно попытаться сделать бесперебойный блок самостоятельно. Изготовить же стабилизатор самому невозможно. Правила его выбора таковы:

1. Для 220-вольтовой сети выбирайте однофазный стабилизатор, для 380-вольтовой — двухфазный.
2. Мощность — от 20 до 40 кВт в зависимости от объёма котла.
3. Стабилизатор может устанавливаться на пол или крепиться на стену — на его работу это не влияет.

Ориентируйтесь на следующие технические характеристики стабилизатора:

• тип — электронный или релейный;
• время отклика — несколько миллисекунд;
• диапазон напряжения на входе — от 140 до 260 вольт;
• диапазон рабочих температур — от +5 до +40 0C.

Стабилизатор крепят рядом с котлом в сухом месте, куда исключён доступ воды. Его нельзя перегревать и замораживать.

Стабилизатор для газового котла поможет сохранить напряжение в сети на нужном для работы отопителя уровне

Как собрать источник бесперебойного питания своими руками

Для производства ИБП необходимы:

• токовый преобразователь (220 вольт). Он нужен, чтобы к котлу от аккумулятора поступало напряжение 220 вольт;
• аккумулятор (хорошо зарекомендовали себя гелиевые);
• зарядное устройство (минимум 15 ампер).

Инструкция по сборке ИБП выглядит так:

1. Преобразователь соединяют с аккумулятором при помощи проводов сечением от 4 миллиметров, соблюдая полярность. Обычно в местах соединения есть указатели «+» и «-» (иногда полярность обозначается разным цветом проводов). Плюс от преобразователя должен идти к плюсу от аккумулятора. То же самое и с минусовым проводом. Преобразователь подключают к аккумулятору с помощью двух проводов. Их сечение должно быть не менее 4 миллиметров
2. Котёл соединяют с преобразователем через розетку. Она уже имеется «в комплекте», ничего дополнительно монтировать не нужно. Таким образом, три части одной системы — котёл, преобразователь и аккумулятор — оказываются соединёнными между собой.
3. Когда аккумулятор разряжается, к нему подключают зарядное устройство.

Преобразователь подключают к аккумулятору с помощью проводов, соединяя плюс с плюсом, а минус с минусом

Такой агрегат не будет срабатывать автоматически. Его придётся включать самостоятельно, когда электричество вдруг пропадёт.

Печь с водяным котлом для отопления

скелет в печи плюсы и минусы

https://youtube.com/watch?v=j-NSSzNJ_wU

Плюсы и минусы отопления с водяным контуром

Зимой печь нужно топить непрерывно, закладывая дрова в ручном режиме
У кирпичных печей с водяным контуром, используемых для отопления частного дома, есть свои преимущества и недостатки. Их нужно учесть при выборе подобного прибора для бани или жилого помещения. Выбирать подходящую модель нужно с учетом конкретных параметров дома. Лучшим вариантом станет печь длительного горения, способная работать по 12-14 часов после одной закладки топлива.

В перечень преимуществ печи с водяным контуром входит:

• экономичный расход топлива по сравнению с системами, работающими на других энергоносителях;
• возможность установки печи в комплекте с остальными системами отопления;
• способность печки удачно вписаться в любой дизайнерский проект по оформлению интерьера.

Из минусов таких агрегатов отмечают необходимость отапливать печь зимой в режиме беспрерывной топки. В противном случае помещения не будут прогреваться до оптимальной температуры.

Печь с водяным контуром не является автоматизированной системой, поэтому топливо для обогрева в некоторых моделях агрегатов нужно загружать в ручном режиме.

Особенности

Сегодня отопительные котлы обладают достаточной мощностью для обогрева помещений различного назначения. Они экономичны. Время их беспрерывной работы составляет практически весь отопительный сезон.

Эти приборы могут работать на дровах, угле, пеллетах (древесных отходах, спрессованных и переработанных в гранулы), брикетах, торфе, дровяном газе.

Типы котлов

В зависимости от вида твердого топлива они подразделяются на следующие типы:

• дровяные (отапливаются не только дровами, но и пеллетами);
• универсальные (для работы используют разные виды топлива и их сочетания);
• газогенераторные котлы (у них повышенный КПД, работают на дровах и древесном газе).

Модели последнего вида более удобны в применении, так как внутри них не скапливается сажа, а золы остается минимум.

Различают модели котлов длительного горения, зависимые от носителя электроэнергии и независимые.

Такое оборудование для отопления работает по принципу верхнего горения (очаг горит сверху вниз). Камеру сгорания, расположенную в верху конструкции, заполняют топливом. Вентилятор нагнетает воздух по воздуховоду, и тепло, выделяющееся при сгорании, отправляется в теплообменник. Объем камеры сгорания – около 500 дм3, поэтому такое отопительное устройство может без перерыва работать несколько дней.

Достоинства

Конструкции длительного горения – отопительные приборы, пользующиеся большой популярностью среди населения. Объясняется это множеством их достоинств: это не только использование топлива различных видов, но и долгое время их горения, а также простота и экологическая безопасность их применения.

Котел такого типа в его современной вариации – это конструкция, оснащенная автоматикой, вентилятором для увеличения давления в системе. При малом количестве потребляемого топлива такие приборы могут поддерживать температуру в помещениях большого размера.

Большой минус конструкции – высокая стоимость, более 1000 у. е.

ИНДУКЦИОННЫЙ КОТЕЛ ОТОПЛЕНИЯ СВОИМИ РУКАМИ

Типы систем

Печь с принудительной циркуляцией эффективнее и быстрее прогревает помещение
Печь из кирпича с котлом водяного отопления, сделанная своими руками или покупная, может работать на системе с принудительной или естественной циркуляцией. У каждого из двух типов есть свои особенности и различия, которые нужно учитывать.

Принудительная циркуляция

Система такого типа дополняется циркуляционным насосом, который отвечает за перемещение носителя тепла по печным трубам. Благодаря подключению системы к электричеству уровень напора в радиаторе можно контролировать при помощи вентилей. Это также дает возможность снижать количество топлива для нагревания теплоносителя. Принудительная циркуляция достаточно экономична, но ее главный недостаток — зависимость от электропитания. В случае отключения электричества она не будет работать.

Естественная циркуляция

При естественной циркуляции нельзя регулировать температуру, вдобавок система сложна в монтаже
Система с естественной циркуляцией работает на основе применения законов физики. В процессе функционирования теплоноситель перемещается по трубам из-за различий плотности холодной и горячей воды. Главное преимущество системы — энергонезависимость, поэтому ее часто создают в домах, где возникают перебои с электроэнергией. Из ее недостатков отмечают необходимость использовать тяжелые трубы из металла, например, чугунные, которые сложно монтировать. Также в системе нет возможности регулировать уровень прогрева каждого помещения.

Печь либо камин с водяным контуром может быть сделана из чугуна, стали либо кирпичной кладки. Подходящий вариант выбирает владелец дома. Во время выбора принимают во внимание общую площадь помещений, которые нужно отапливать, мощность прибора, объем места, выделенного под печь, расположение каждого элемента контура, функции агрегата и его дизайн. Помимо этих параметров нужно помнить о необходимости устанавливать под печкой специальный фундамент.

Самодельный водяной котел из чугунных радиаторов

Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.

Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.

Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.

Порядок сборки радиатора повторяет процесс разборки, только уже в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой каждой из сторон. Таким образом, секции как снизу, так и сверху, одновременно притягиваются прокручиванием ниппеля. Как только остается зазор в 2 см между секциями, наматывается асбестовый шнур с пропиткой и окончательно затягиваются ниппели.

Закончив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность стыков, подав в радиатор жидкость под давлением. Только так можно обезопасить себя от возможных протечек в процессе эксплуатации при немалых температурах печи.

Присоединение труб для подачи и обратки лучше всего выполнить по диагонали радиатора. Таким образом, вода будет равномерно проходить по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше взять дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не возникнет. С другой, где резьба левая лучше использовать ниппель и муфту со сгоном.

Располагать такой самодельный котел следует не в топку, где горят дрова, а в камеры дымохода, которые находятся непосредственно за камерой топки. Так как радиаторы используются чугунные, следует их нагревать не пламенем, а горячими газами, которые отводятся от топки.

Радиатор лучше расположить так, чтобы трубы выходили из него перпендикулярно полу, также подвод обратки опускается ниже пола в подпольное пространство. Так можно достигнуть лучшей естественной циркуляции воды при нагреве.

При сборке секций можно поэкспериментировать, чтобы улучшить конструкцию полученного котла. В результате должно получиться нечто похожее на изображение показанное ниже. Так там показаны примеры расположения котла и способы его подключения. Опять-таки не стоит забывать, что в случае с чугуном располагать котел следует в дымоходе.

Установка котла для кирпичной печи

Подключение печи к системе водяного отопления

Водяной контур обкладывают шамотным кирпичом, чтобы не прогорал раньше времени
Для полноценного подключения прибора к общей системе понадобится приобрести змеевик в печку для водяного отопления. Его устанавливают внутрь топливника. При его выборе учитывают толщину стенок печи, если речь идет о приборе, работающем на дровах, стенки могут быть тоньше.

Агрегаты, которые топят угольными брикетами, могут иметь более плотные стенки. Это условие нельзя игнорировать, в противном случае котлы будут быстро прогорать, и их придется менять раньше истечения положенного срока эксплуатации.

Порядок действий для монтажа печного отопления

Размер печи и ее расположение, как правило, отражаются еще на этапе проектирования дома, по которому рассчитывается расположение перегородок между комнатами, а также мебели в доме. Для обустройства полноценной печи больших размеров потребуется подготовка бетонного основания, которое способно выдержать весь его вес. Укладывая напольное основание, нужно предусмотреть отступ, то есть зазор между напольным материалом и основанием печи, позволяющий дополнительно снижать вероятность возгорания.

На основании настилают гидроизоляционный слой, кирпичи замачивают в воде. После их начинают выкладывать согласно порядовке на фундамент. Порядовкой называется порядная схема расположения кирпичей. Если размеры печи точно известны, то можно легко найти порядовку в интернете, предварительно распланировав стадии строительства.

В конструкцию закладывают змеевик-регистр, к которому в дальнейшем присоединяют трубы для вывода и ввода теплоносителя. Собирают печь на швы, размером максимум 4 миллиметра, к тому же, необходимо проследить, чтобы внутри дымоудаляющих каналов и топливника не было острых углов. Требуются скругленные углы, не уменьшающие спокойное дымоудаление, благодаря чему в топливнике будет собираться меньше сажи.

При строительстве печи есть несколько важных правил:

1. Требуется зазор между печкой и стенами, к тому же, необходимо постелить перед топкой металлический лист. Пол и стены предохранят от возгорания простые стены.
2. Необходимо каждые 4 ряда кладки армировать, чтобы предать ей максимальную прочность. Армирование проводят, используя металлические штыри.
3. У глиняного раствора должна быть средняя пластичность. Если раствор изготавливается своими руками, то нужно скатать шарик небольшого размера и бросить его на пол. Раствор нормальной консистенции не будет давать большие трещины и рассыпаться.
4. Дымоход должен иметь высоту как минимум 5 метров. Его завершает оголовник – элемент, защищающий трубу от попадания мусора и дождя внутрь, а также позволяющий усиливать тягу и являющийся дополнительным элементом декора здания.

Расчет мощности и размеров теплообменников

Мощность теплового обменника зависит от материалов, из которых он изготовлен. Если деталь чугунная, лучшим выбором станут модели серий МС-110-300 и МС-90-300. Благодаря небольшим размерам они легко помещаются в топку, площадь их нагрева для каждого ребра составит 0,14-0,16 м2. Если учесть эти цифры, можно рассчитать, сколько секций нужно, чтобы обогреть каждый контур. Для каждых 10 квадратных метров помещения понадобится 1 кВт, равный примерно 0,1 м2 площади от общего нагрева теплового обменника.

Печь для бани из трубы или старого баллона

Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.

Печь для бани из трубы

• Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
• На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
• Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
• После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.
• Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.
• Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.
• Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.
• Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.
• Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.
• Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.

Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!

Как сделать печь своими руками

Схема узлов кирпичной печки со сварным водяным контуром
Иногда возникает необходимость оборудовать кирпичную печь своими руками и встроить ее в нишу или установить на квадратный или прямоугольный фундамент. В первую очередь делают разметку для печи и заливают фундамент. После его высыхания выкладывают два ряда кладки из кирпича по схеме порядовки с целью выровнять неровный фундамент и сделать основание для агрегата. Далее понадобится выложить ряды на глиняный раствор и закончить выкладку, учитывая в процессе толщину швов между рядами.

Когда корпус будет готов, останется установить дверцы, топку, варочную панель, теплообменник и другие детали. После окончания работ печь обязательно протапливают полностью и проверяют ее работоспособность.

Чертежи для печи можно разработать самостоятельно либо обратиться за помощью к профессионалам. При отсутствии опыта лучше доверить эту работу специалистам, которые подготовят подробную схему с учетом требований к отопительной системе и конкретному помещению. В этом случае готовый агрегат будет полностью соответствовать требованиям безопасности и критериям, предъявляемым к системе отопления.

Правила, которые нужно знать при возведении дымохода

Схема устройства кирпичного дымохода.

Конструкция для твердотопливных котлов изготавливается вместе со стенками частного дома. Данные элементы сооружаются по единому принципу, при этом не имеет значения, будут каналы использоваться в качестве вентиляционных или дымовых. Под дымоход обязательно понадобится построить основание. Устройство основания можно выполнить из кирпича или бетона.

Во всех случаях подготавливается проект основания. В процессе проектирования нужно учитывать, что его высота должна составлять минимум 30 см, а ширина должна быть такой, чтобы конструкция основания выходила за границу дымоходного устройства на 15 см или более. Если дымоход изготавливается в качестве элемента внешней стенки, то нужно знать, что нижняя часть основания дымохода должна размещаться на нижнем уровне основания стенки.

Особое внимание в процессе сооружения дымоходных конструкций надо обратить на качество герметичности. Чтобы сделать долговечный кирпичный дымоход, понадобится соблюдать правила. Укладка материала должна производиться так, чтобы швы перекрывались элементами следующего ряда

В большинстве случаев используется такая же смесь, как и для сооружения несущих стенок конструкции

Укладка материала должна производиться так, чтобы швы перекрывались элементами следующего ряда. В большинстве случаев используется такая же смесь, как и для сооружения несущих стенок конструкции.

В процессе изготовления дымохода для твердотопливного котла надо учитывать то, что его внутреннее основание должно быть гладким.

Следовательно, при выполнении строительных работ нужно использовать шаблон. Стены между элементами должны быть толщиной минимум в полкирпича. Для элементов вентиляции толщина перегородки должна быть в 2 раза меньше.

В конце понадобится сделать оголовок. Крайние части элемента должны выступать за пределы конструкции на 10 см или более. Выходы вентиляционных каналов надо создавать под оголовком, в большинстве случаев используется 2 стенки, которые размещаются одна напротив другой. Данный метод размещения позволит предотвратить задувание воздуха.
