Как правильно сделать обрешетку под профнастил

Одним из вариантов отделки фасада здания, является использование профнастила. Обычно при решении вопроса, какой материал выбрать для покрытия крыши, выбирают именно профнастил, так как это надежный, прочный и доступный материал, что имеет невысокую стоимость.

Этот материал также может использоваться и для выполнения отделки стен, чаще всего этот вариант выбирают для торговых павильонов, офисов или складов, но таким образом, можно обновить или реконструировать и частный дом.

Профнастил является доступным материалом, монтаж которого достаточно простой и выполнить все работы по его установке можно своими руками.

Для того чтобы отделывать стены здания, используют профнастил с небольшой высотой профиля, обычно она составляет 2 сантиметров. Для покрытия крыши, можно брать материал и с более высоким профилем.

Если взять профнастил с более высоким профилем, то здание будет выглядеть громоздким и некрасивым. Толщина таких листов может быть разной, но для обшивки стен будет достаточно материала толщиной 0,5-0,6 мм. Использование более тонких листов нецелесообразно, так как они непрочные, а использование более толстых листов, сказывается на их цене и увеличивает стоимость материала.

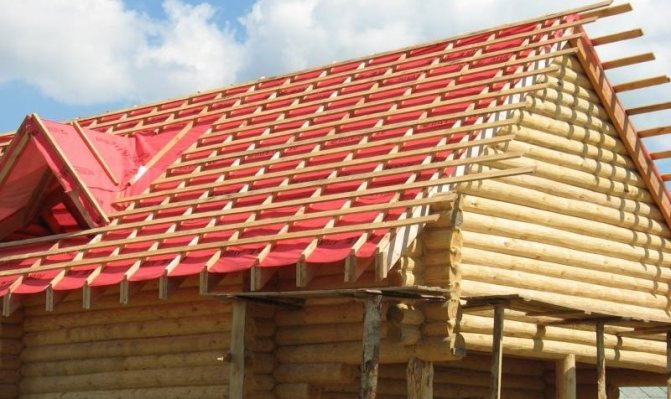

Обрешетка на крыше под профнастил: материалы, технология и нюансы монтажа

При кажущейся простоте монтажа профнастила на крышу этот процесс требует особого подхода к решению такой задачи, как подбор обрешетки и правильная ее установка. Обрешетка под профнастил подбирается с учетом кровельного материала, точнее, параметров его профиля, который собой представляет трапецию разной высоты и ширины. Сюда добавляют толщину металлического листа, из которого профлист изготовлен.

Так как кровля подвергается достаточно серьезным нагрузкам со стороны атмосферных осадков, то в качестве кровельного материала применяются профилированные листы с большими размерными параметрами. Хотя многое будет зависеть от угла наклона кровли. Чем он больше, тем меньше давление, соответственно, можно использовать материал с меньшими размерами профиля.

К выбору обрешетки под профнастил можно добавить и такой критерий, как назначение крыши. Если сооружается конструкция основного дома, то не стоит экономить. Если возводится крыша беседки, террасы, то можно использовать для покрытия листы с меньшими размерными параметрами, учитывая угол ската конструкции.

Этапы монтажа обрешетки под профнастил

1. Расчет потребности пиломатериала

Для того, чтобы правильно рассчитать количество бруса. надо обмерить длину и ширину ската (в метрах). Поделив эти величины на шаг обрешетки, вы получите необходимый метраж пиломатериала. Не забудьте учесть дополнительные метры для устройства дополнительной обрешетки под конструктивные элементы: конек, крепление профнастила в местах примыкания кровли к слуховым окнам, вентиляционным и дымовым трубам и т.д.

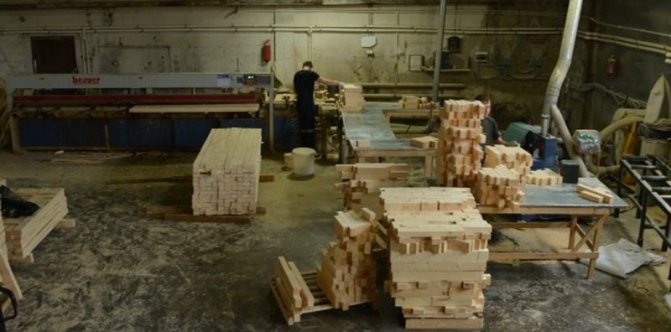

2. Заготовительные работы, закупка и подбор доски

Выбирайте доску просушенную, без следов коробления. Лучшие породы дерева для обрешетки по соотношению цена — качество – хвойные (ель, сосна).

3. Обработка дерева антисептиком и антипиреном

Поскольку обрешетка эксплуатируется в условиях повышенной влажности, то существует угроза поражения деревянных элементов различными микроорганизмами и грибком. Чтобы исключить такую возможность, все деревянные конструкции обрабатываются антисептическими составами.

Кроме этого правила пожарной безопасности требуют обрабатывать древесину антипиренами: такая обработка будет препятствовать распространению огня.

В настоящее время существуют составы, объединяющие в себе свойства этих двух составов. Такой вариант обработки предпочтительнее: вы экономите силы и время.

Обрешетку можно обрабатывать после монтажа. Но удобнее все же провести обработку до сборки конструкции: в этом случае у вас будет гарантия, что ни один участок деревянных конструкций не остался без пропитки.

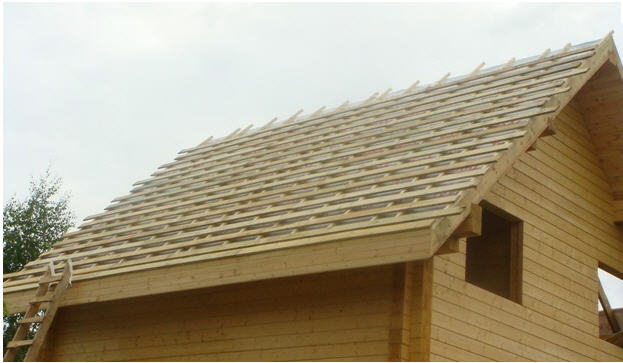

4. Монтаж и устройство конструкции

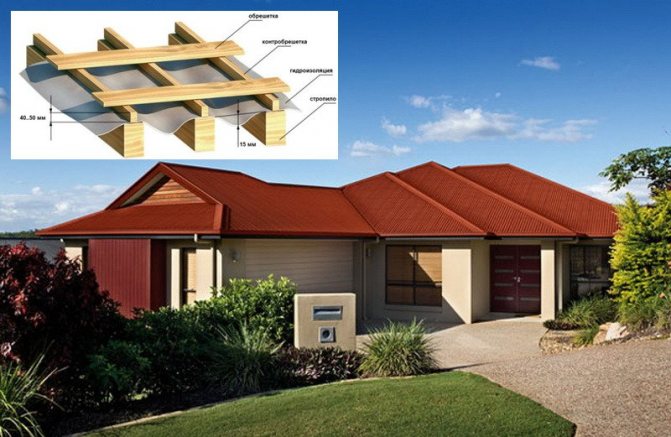

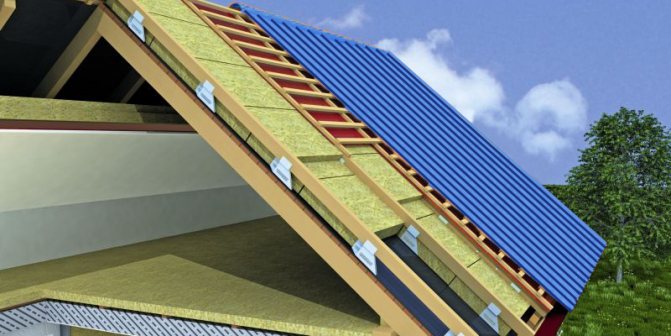

Обрешетка монтируется поверх паро-влагозащитной изоляции:

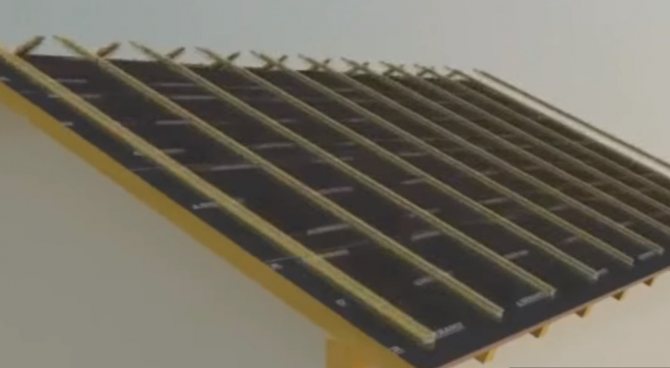

• разметьте местоположение брусьев и укрепите верхние (возле конька) и нижние поперечные элементы:
• если вы крепите брусья к дереву – воспользуйтесь строительными гвоздями;
• если основание под обрешетку бетонное или цементное – крепите дюбелями ;
• при наличии в местах крепления металлических деталей используйте саморезы.

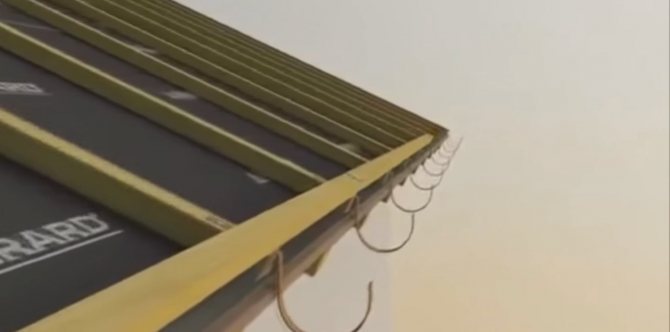

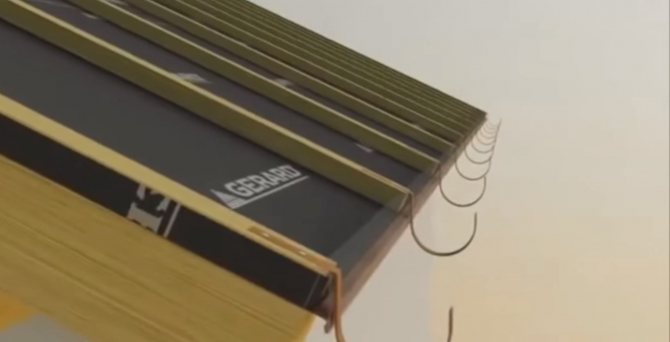

Основная доска обрешетки, которую вы крепите внизу параллельно карнизу, имеет толщину больше, чем остальные элементы. Толщина ее зависит от высоты профиля и длины крепежа, которым крепится внешняя сторона кровельного материала. По торцам крыши устанавливаются ветровые доски, поверхность которых должна находиться выше остальных элементов обрешетки на высоту профиля.

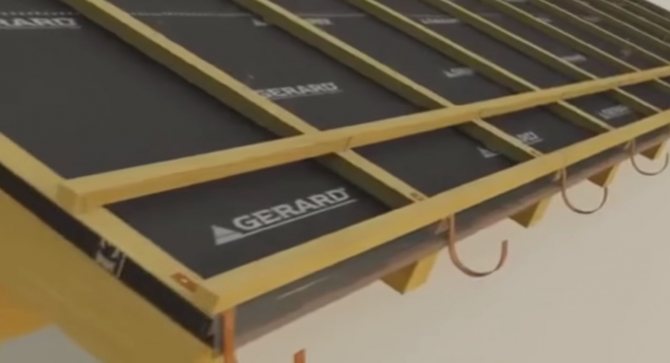

Остальные детали обрешетки устанавливаются снизу вверх. Для контроля параллельности брусьев натягивайте предварительно веревку, используя деревянный шаблон.

Минимальный уклон крыш с кровлей из профнастила

Конструкция скатной крыши, сечение элементов ее стропильной системы, а также способ монтажа кровельного покрытия

Что такое профнастил?

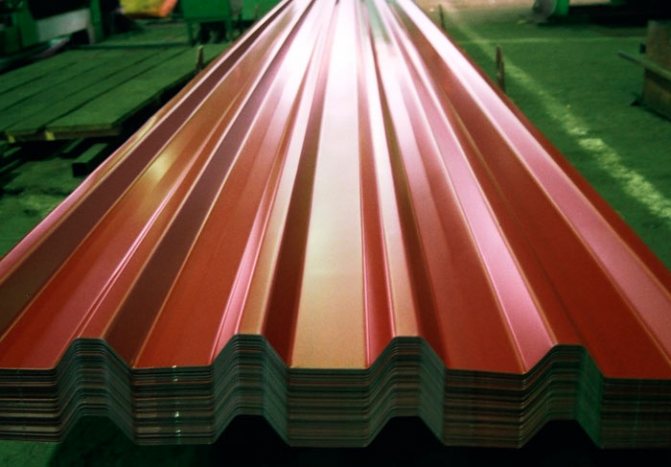

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

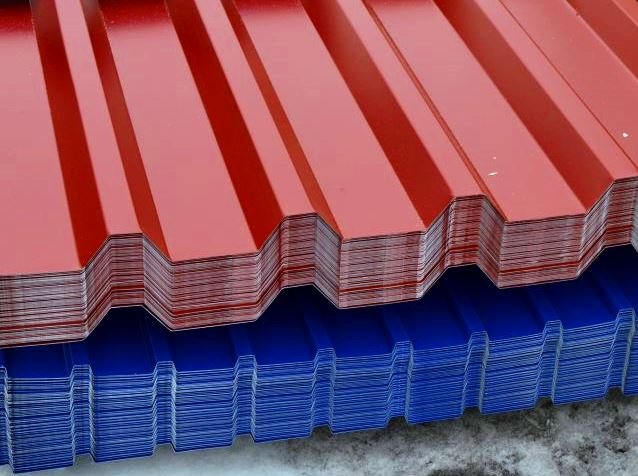

Профнастил

Плюсы использования профнастила как кровельного материала:

• легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
• простота монтажа;
• дешевизна;
• возможность использования на кровлях с небольшим уклоном;
• долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
• безопасность с точки зрения экологии.

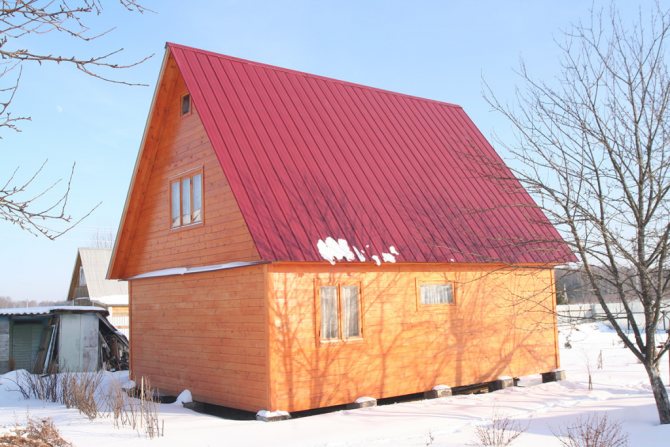

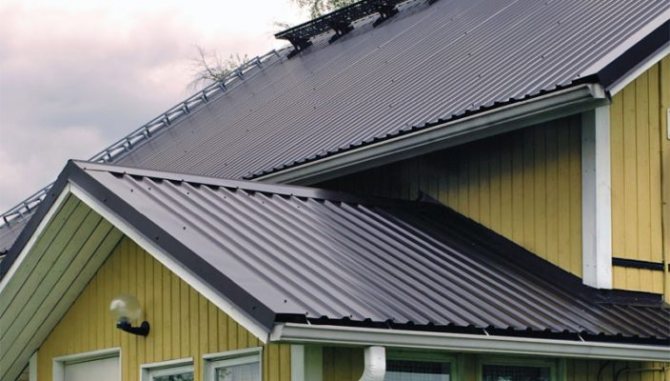

Крыша из профнастила

Чем отличается профлист от профнастила

На заметку! Профнастил может быть применен при строительстве коттеджей, жилых домов, гаражей, навесов, боксов и т. д. Притом кровли можно делать как односкатные, так и двухскатные, с углом наклона сторон до 60 градусов.

Но материал не лишен и недостатков:

• необходимость обустройства обрешетки кровли для крепления профнастила;
• материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
• материал с нарушенным защитным слоем быстро проржавеет.

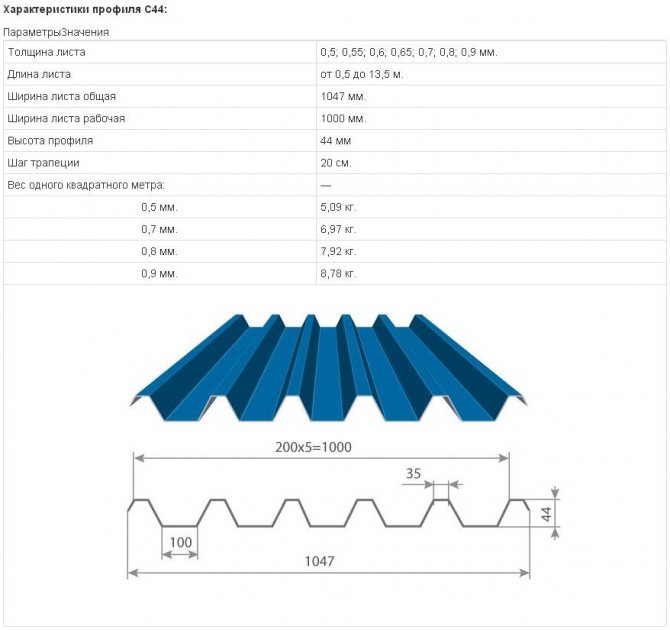

Профнастил С44 для крыши

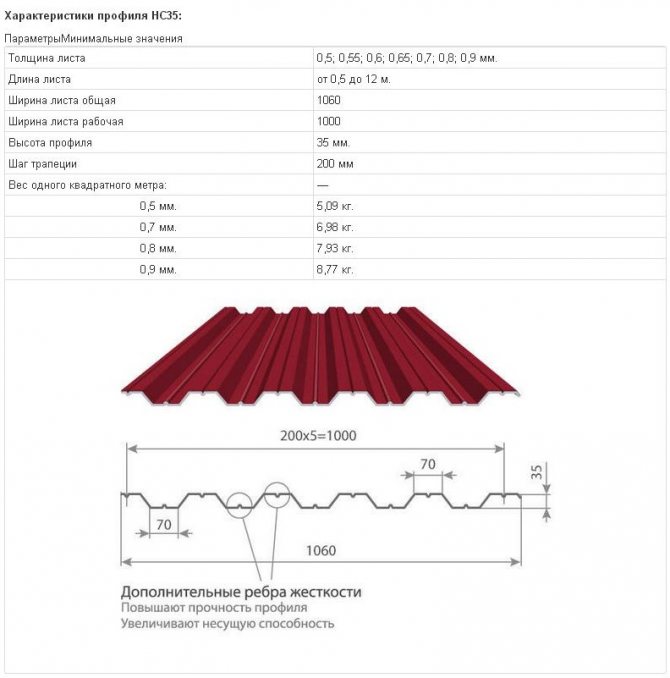

Профнастил НС35 для крыши

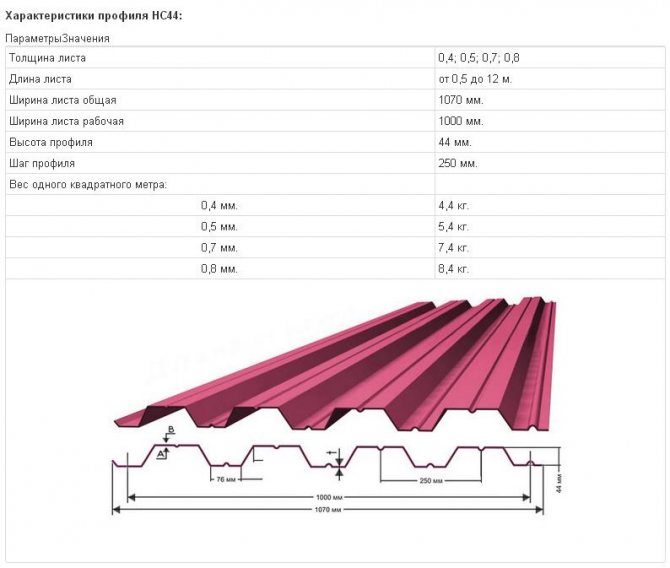

Профнастил НС44 для крыши — характеристики, схема

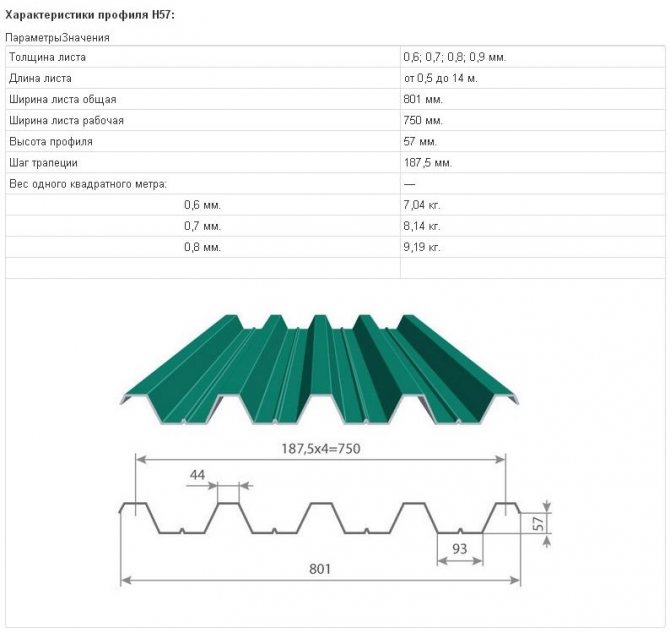

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

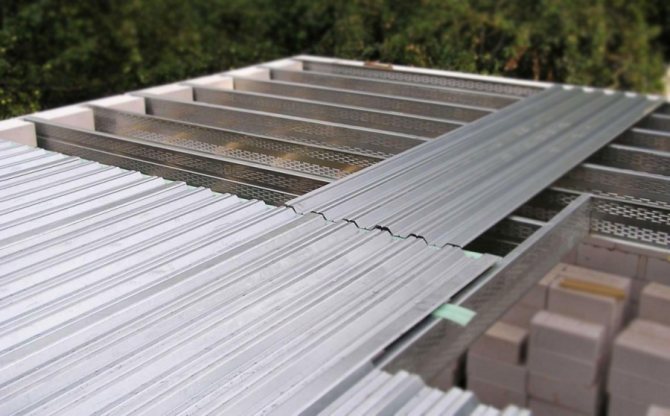

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Цены на профнастил

Профнастил

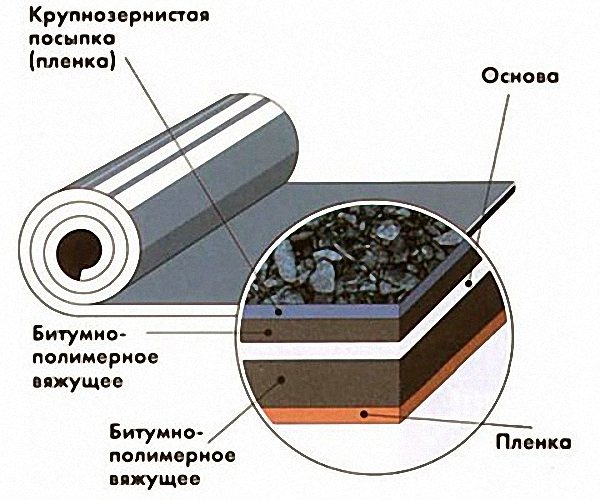

Что из себя представляет рубероид

Рубероидом называют изоляционный материал, который состоит из следующих слоев:

• кровельный картон;
• легкоплавкий битум;
• специальная посыпка;
• тугоплавкий битум.

Мифы об использовании рубероида

Сухой проветриваемый рубероид никогда не загниет.

Многие считают, что он только отрицательно влияет на обрешетку, особенно когда находится под каким-либо кровельным материалом. Его просто временно настилают, а потом снимают, перед монтажом шифера или черепицы.

Однако это заблуждение. Если обеспечить к рубероиду постоянный приток свежего воздуха, то ничего гнить не будет.

Кроме того, вентиляция способна устранить неприятный запах от такого гидроизолятора во время его сильного нагревания на солнце.

Несмотря на многие заблуждения, укладка профнастила на рубероид имеет и свои минусы:

1. Под слоем металла в жаркую погоду рубероид очень сильно нагревается, что приводит к испусканию им различных ядовитых эфиров. Находиться в таком помещении (например, летней комнате на чердаке) категорически запрещено.
2. Срок годности рубероида гораздо меньше, чем у профнастила.
3. Образование и накопление конденсата (особенно при неправильном проветривании).

Итак, из всего вышесказанного можно сделать вывод, что профнастил на рубероид укладывать можно. Все недостатки несущественны по сравнению с преимуществами — невысокой стоимостью и простотой применения.

Чтобы избавиться от недостатков, нужно выбрать качественный материал, использовать качественные крепежные элементы и выполнить монтаж в соответствии со всеми правилами, о которых речь пойдет немного ниже.

Разреженная обрешетка для крутых крыш

При возведении крутых крыш вертикальная нагрузка в расчет не принимается, так как снег сразу скатывается, не задерживаясь на поверхности. На сооружение будет оказываться значительное горизонтальное давление, так как высокие конструкции имеют большую парусность.
В зависимости от крутизны ската принимаются такие значения расстояний между рейками обрешетки:

• минимальный угол — 25-30 см;
• средний угол — 35-60 см;
• крутой угол — 65-100 см.

При использовании профнастила марки «Н» и бруса 50х50 мм допускается увеличивать шаг между опорами до 40 см. Здесь нужно обращать внимание на качество оборудования свесов. Их конструкция должна быть такой, чтобы было полностью исключено проникновение ветра под листы и поднятие всего настила.

Валера

Голос строительного гуру

Задать вопрос

Брус нужно крепить снизу вверх, используя уже зафиксированные рейки в качестве опоры. Чтобы исключить срыв конструкции сильным порывом ветра, ближе к карнизу нужно ставить рейки чаще, используя не гвозди, а длинные саморезы, вкручиваемые непосредственно в стропильные ноги. Толщину реек следует увеличить, чтобы компенсировать отрывное усилие ураганных порывов.

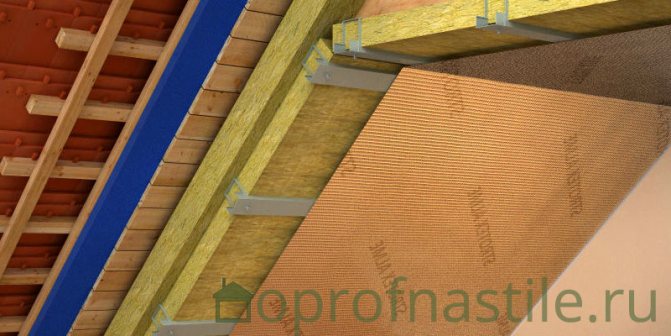

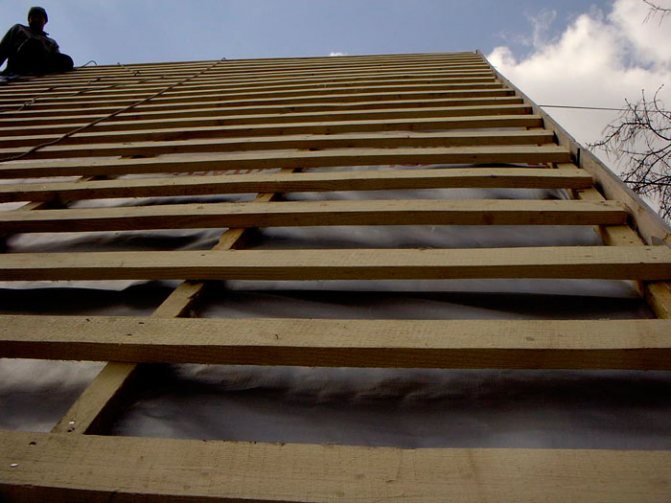

Обрешетка под профлист виды и особенности конструкции в зависимости от уклона

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Обрешетка для стенового профнастила С21: 1 — контробрешетка, 2 — профилированный лист, 3 — шаг обрешетки

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

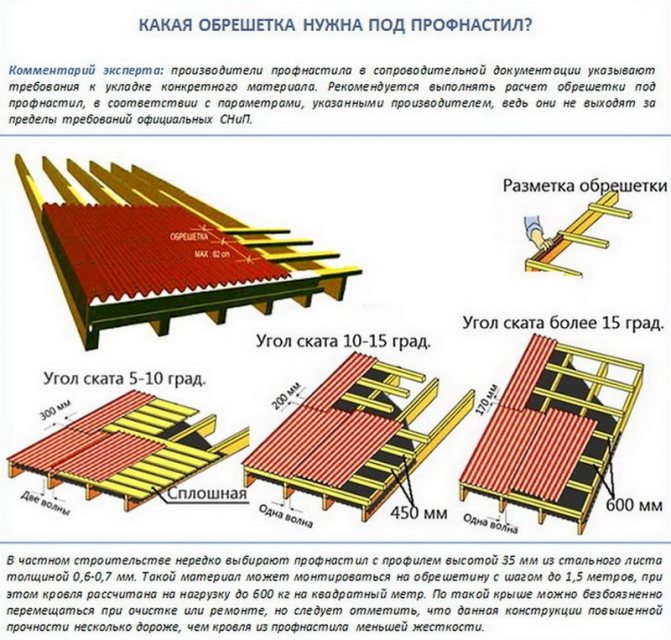

В приведенной ниже таблице указаны данные по необходимому расстоянию между досками для наиболее популярных марок профнастила и для двух вариантов уклона.

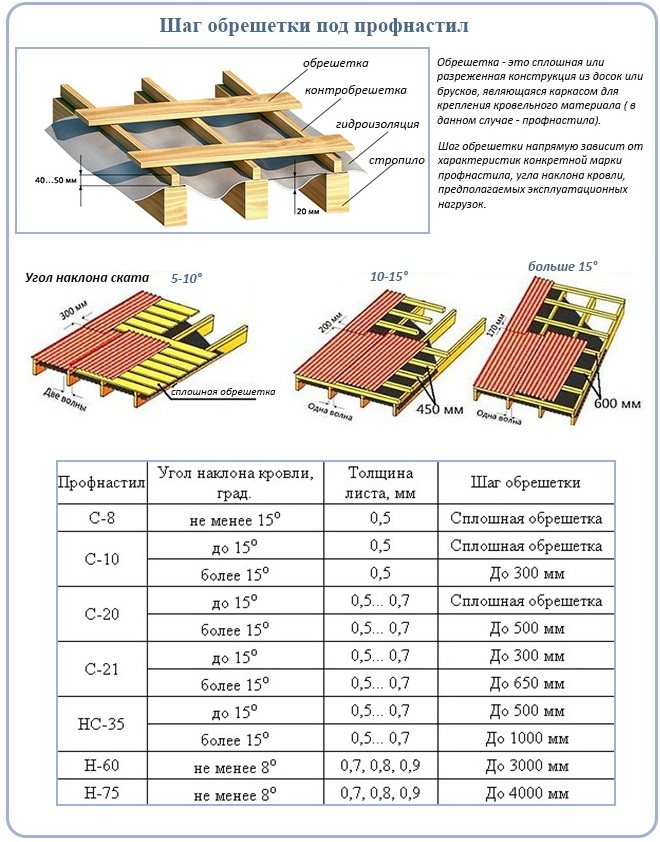

Обрешетка под профнастил — размеры шага в зависимости от уклона и марки профилированного листа

Уклон кровли, град.

Толщина профнастила, мм

Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.

Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Обрешетка для профнастила — особенности монтажа

Монтаж обрешетки под профнастил имеет свои особенности, которые регламентируются строительными нормами. Перед строительством их необходимо изучить в обязательном порядке, поскольку ознакомившись с этими нормативами, вы будете знать, как сделать обрешетку под профнастил надежной и долговечной.

Так, согласно требованиям строительных норм, все деревянные конструкции кровли должны подвергаться антисептической обработке. Особенно это важно для обрешетки. Если стропильная система располагается в вентилируемом подкровельном пространстве и, к тому же, дополнительно защищена гидроизоляцией, то обрешетка под кровельный профнастил отделена от окружающего воздуха только самим профилированным листом.

Кроме того, в подкровельном вентиляционном зазоре постоянно циркулирует влажный наружный воздух. Поэтому антисептической обработке деревянных конструкций обрешетки нужно уделять особое внимание.

Это тем более важно в связи с тем, что обрешетка кровли под профнастил недоступна для осмотра при невозможно периодических ревизиях стропильной системы. Изнутри она закрыта слоем пароизоляции и утеплителя, а снаружи — профлистом. Поэтому увидеть можно будет только результаты ее разрушения от воздействия влаги. При этом устранение таких последствий потребует дорогостоящего капитального ремонта крыши.

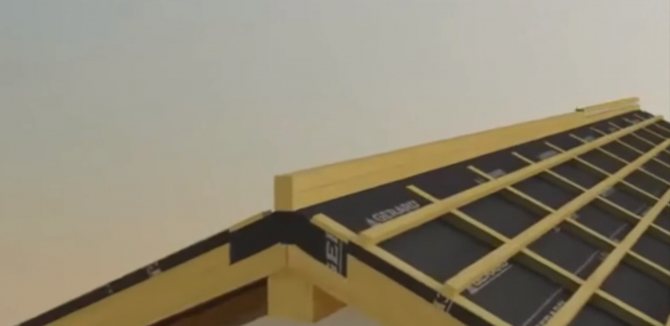

Важно также учитывать особенности установки обрешетки в районе конька крыши, на карнизах, фронтонах и местах примыканий к проходам через кровлю дымовых и вентиляционных каналов.

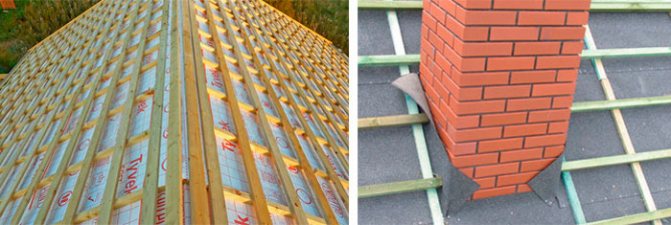

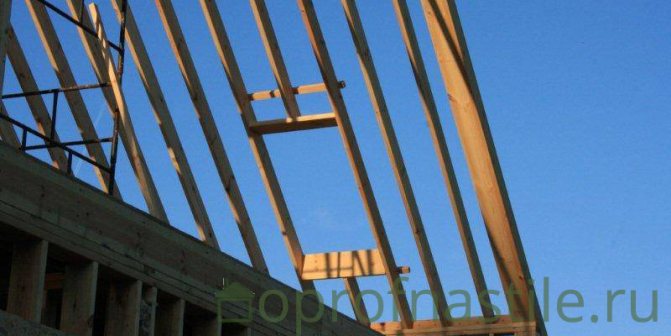

Обрешетка для профнастила на крышу – усиление в месте прохода трубы

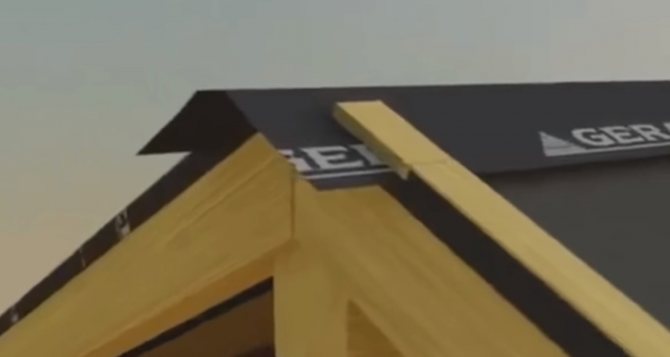

В верхней точке крыши, в месте соединения стропильных ног, доски обрешетки для профлиста прибиваются вплотную друг к другу. В местах проходов дымовых и вентиляционных труб устанавливаются дополнительные доски или бруски. К ним уже крепятся фартуки, обеспечивающие дополнительную герметичность кровли в этих местах.

Перед тем, как делать обрешетку под профнастил на фронтонах и карнизных свесах, в обязательном порядке необходимо подготовить и установить, так называемые, ветровые доски. Они усиливают обрешетку и защищают кровлю от возможного отрыва при сильных порывах ветра. Ветровые доски должны быть толще досок остальной обрешетки.

Приступая к установке обрешетки необходимо помнить, что для ее крепления нужно использовать гвозди, длина которых в 3 раза больше толщины доски или бруса обрешетки. Только в этом случае места крепления гарантированно выдержат любые ветровые нагрузки.

Наверх ↑

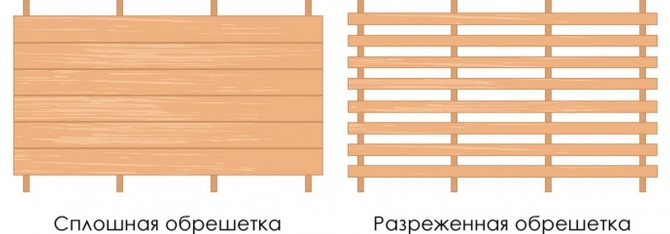

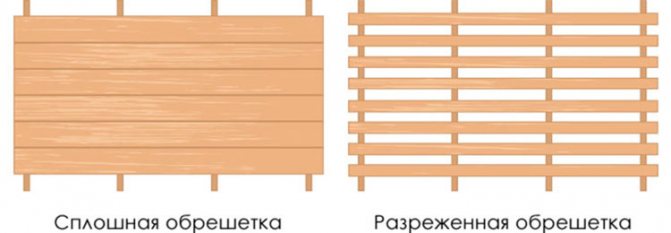

Чем отличаются обрешетка и контробрешетка крыши

На первый взгляд, особенно для неопытного застройщика, особой разницы в этих элементах стропильной системы нет. Однако, на деле функционально они совершенно разные: сплошная либо разряженная обрешетка это основание под кровельное покрытие.

• В сплошной – доски укладывают вплотную. Допустимый зазор не может превышать десяти миллиметров. Такое основание подходит для малоуклонных крыш с покрытием из битумной черепицы, шифера или профнастила.
• В случае разреженной обрешетки брусья (50 на 50 или 60 на 60) укладывают с шагом, подходящим для фиксации выбранного кровельного покрытия. Разряженная обрешетка более экономичная, так как при монтаже используется меньше материала. Такое основание подходит под шифер и черепицу.

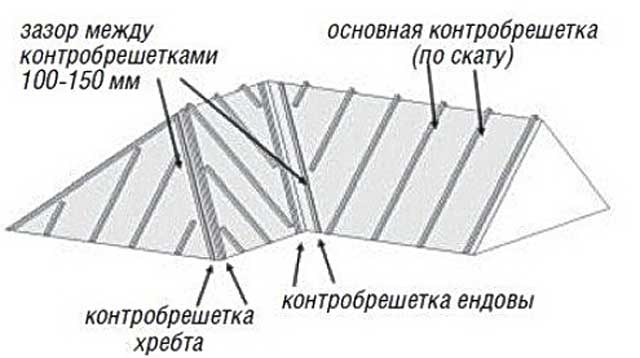

Контробрешетка же отвечает за вентиляцию кровельного пирога. За счет особым образом набитых контрреек небольшой толщины между слоем гидроизоляции и покрытием кровли формируется пространство, где циркулирует воздух. Он отводит избыточное количество влаги, образовавшееся в кровельном пироге. К тому же благодаря им слои гидро- и пароизоляции прилегают более плотно.

На заметку Бруски контробрешетки набивают непосредственно на стропила с тем же шагом укладки, что и стропила, поверх гидроизоляции и пароизоляционной пленки (в случае теплой кровли).

Установка контрреек особо важна при устройстве сплошного настила, поскольку это единственная возможность обеспечить качественную вентиляцию кровли.

Особенности профилированного листа

Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.

Чем больше высота профиля – тем выше предельная нагрузка, которую способен выдержать профлист.

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.

Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.

Монтаж кровли из профнастила, соблюдение техники безопасности

Монтаж кровли из профнастила на фото

Во время перемещения по листам (при монтаже) необходимо надевать мягкую обувь, наступать только в прогиб волны профнастила в тех местах, где расположена обрешетка. Укладывая профнастил кровельный – крепление выполняют кровельными саморезами, ввинчивая их в спад волны.

Для предотвращения возникновения коррозии такие места, как сколы, срезы, повреждения защитного покрытия необходимо обработать специальной эмалью для полимерных покрытий от компании AkzoNobel.

Кромки листов могут оказаться острыми, поэтому, выполняя работу, всегда пользуйтесь перчатками.

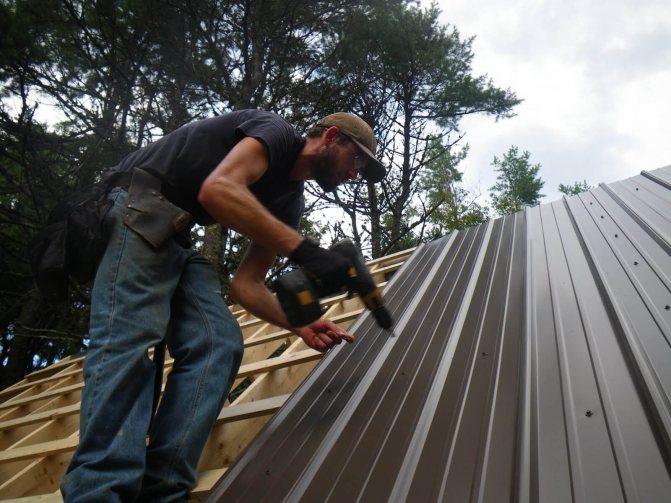

Крепление профнастила на кровле

Образовавшаяся стружка, при вкручивании саморезов, аккуратно удаляется щеточкой, так как они подвержены ржавлению и могут испортить покрытие крыши.

При выполнении любых работ помните о необходимости соблюдения правил ТБ и охраны труда.

Изделия с защитной пленкой запрещается эксплуатировать после монтажа. Пленка должна сниматься в процессе монтажа, чтобы избежать ее «спекания» с полимерным покрытием.

Монтаж кровли из профнастила

Если образовались загрязненные участки покрытия, то попробуйте очистить их мягкой щеткой и промыть слабым мыльным раствором.

Техника безопасности при выполнении работ

Строго запрещено применять углошлифовальные машины с абразивными кругами (другими словами — «болгарки») потому, что прожигается не только полимерное покрытие профнастила, но и сам цинк, после чего инициируется процесс коррозии металла.

Как правильно осуществить устройство каркаса при кровле крыши из металлопрофиля?

Шаг обрешетки зависит от жесткости используемого профнастила. Чтобы правильно ее установить, нужно определиться с предполагаемыми нагрузками на крышу и углом ее наклона. Высота профиля полностью влияет на жесткость всего листа. Чем она больше, тем металлопрофиль прочнее. А это, в свою очередь, влияет на размер шага, необходимого во время монтажа обрешетки своими руками. Например, для металлопрофиля, высота которого 35 мм, а толщина листа — 0,6 мм, правильно сделать обрешетку с шагом до 1,5 м.

Виды скатов крыши.

Для монтажа кровли крыши из металлопрофиля своими руками необходимо учитывать маркировку профнастила и угол наклона ската. Для профиля С8 и меньше используется сплошная опалубка. При этом угол ската должен быть не меньше 15°. Такой вид обрешетки используется для монтажа кровли с металлопрофиля от С10 до С20 при скате до 15°, в остальных случаях шаг должен быть от 3 до 5 м. Это важно знать, когда вы осуществляете монтаж опалубки своими руками. Если используется металлопрофиль с маркировкой Н, шаг может быть до 4 м. Для профнастила НС используется шаг опалубки до 1 м.

Устройство кровли из профлиста по деревянной обрешетке

Как вы уже знаете шаг обрешетки под профнастил зависит от некоторых условий: марки монтируемого листа, уклона, максимально возможных нагрузок и особенностей региона. Структура кровельного пирога должна подбираться в соответствии с назначением постройки

Если здание будет жилым, то важно использовать теплоизоляционные продукты, так как это позволит избежать множества минусов металлических поверхностей, например, низкую звукоизоляцию и высокие теплопотери

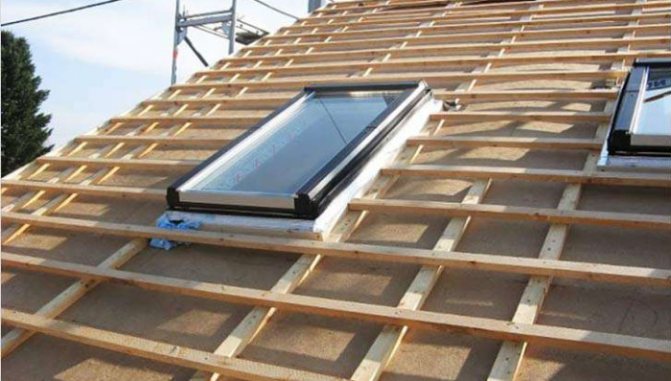

Итак, теперь давайте посмотрим, как правильно сделать обрешетку под профнастил.

Монтаж обрешетки под профнастил должен начинаться с подготовительного процесса

На этом этапе важно подготовить все необходимые инструменты и материалы, дабы в дальнейшем экономить свое собственное время. Кроме этого, обрешетка под профлист должна обрабатываться защитными составами за долго до начала работ, ведь дерево обязано быть сухим

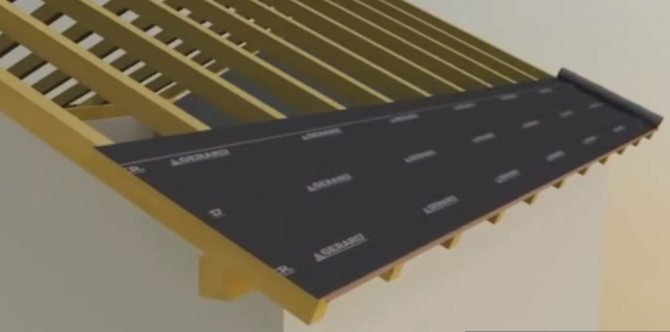

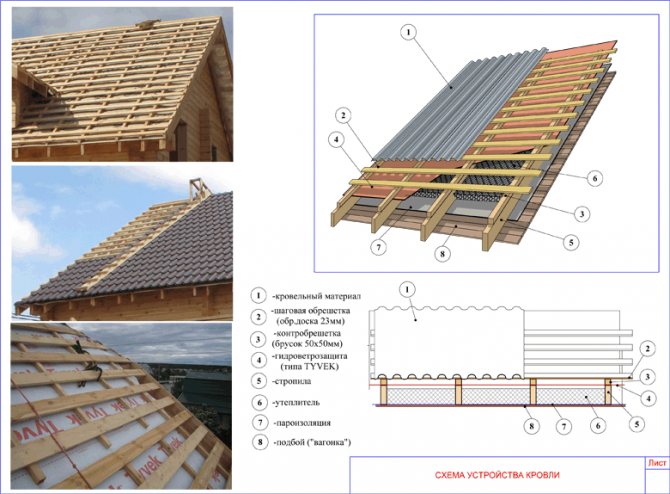

• После возведения стропильных ног поверх них натягивается пароизоляционная мембрана. Стоит отметить, что нельзя давать большую натяжку, так как в процессе эксплуатации такой ковер может порваться. В качестве крепежных элементов чаще всего используется строительный степлер или толевые кнопки.
• Далее создается контробрешетка. Основными ее элементами являются небольшие бруски, устраиваемые параллельно стропилам.
• После контробрешетки идет сама обрешетка. Здесь все будет зависеть от используемого материала. Если лист металла не имеет хорошей жесткости, то шаг элементов будет минимальным или вовсе сплошным. Расстояние между обрешеткой и контробрешеткой выбирается индивидуально и зависит от применяемых пиломатериалов.
• Не забывайте, что обрешетка начинается от карнизного свеса и заканчивается коньком. В данных узлах должна укладываться доска. Ее толщина должна превышать рядовые элементы, ведь она придает конструкции надежность и устойчивость.

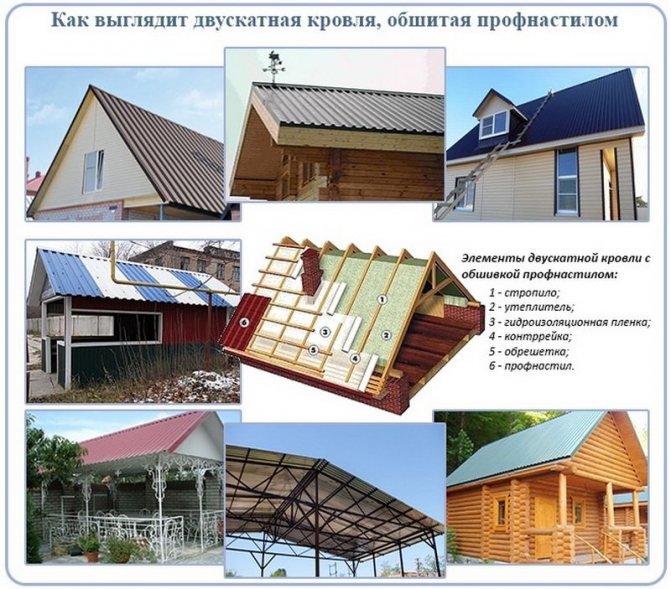

Далее крыша оборудуется всеми необходимыми слоями, а именно: подстилкой (при необходимости), теплоизоляционными плитами, гидроизоляцией и покрытием.

ВАЖНО: Создавая сплошное основание нельзя игнорировать зазоры для естественной вентиляции. Для вывода влаги из кровельного пирога оставьте где-то сантиметр между основными элементами.. Как видите, обрешетка крыши под профнастил не имеет сложных элементов и теперь вы знаете, как правильно ее сделать самостоятельно

Пользуясь этой методикой вы можете без проблем соорудить качественное основание собственными руками и при этом сэкономить солидную сумму

Как видите, обрешетка крыши под профнастил не имеет сложных элементов и теперь вы знаете, как правильно ее сделать самостоятельно. Пользуясь этой методикой вы можете без проблем соорудить качественное основание собственными руками и при этом сэкономить солидную сумму.

Требования к материалу

В частном строительстве обрешетка изготавливается обычно из дерева. Следует остановить свой выбор на ели, дубе, ольхе – главное, чтобы материал был прочным. Дерево должно быть просушенным, не иметь трещин, быть максимально ровным и аккуратным. Перед монтажом оно покрывается составами-антисептиками и препаратами против гниения.

Как правило, обрешетку делают из дерева

Для расчета необходимого количества дерева нужно знать такие показатели как ширина и длина ската кровли и непосредственно определить сам шаг. Далее используются самые элементарные математические подсчеты. Важно помнить, что вдоль карниза и конька обязательно прибиваются доски, а уже от них начинается отсчет шага. А в области труб, вентиляционных окон и прочих дополнительных элементов обрешетка должна быть усиленной.

На заметку! При подсчете количества дерева требуется учитывать, что часть материала может быть выброшена в виде обрезков. Поэтому к подсчитанному количеству требуется прибавить около 8-15% запаса.

Требования к обрешетке под профнастил

Что касается профнастила, то лучше купить материал с высотой гофры 35 мм и толщиной около 0,6-0,7 мм. Это оптимальный вариант с хорошим соотношением «цена-качество-прочность-надежность». Он обойдется дороже, чем профлист из более тонкой стали, но зато без проблем выдержит среднестатистические нагрузки, приходящиеся на крышу. При использовании профнастила с меньшей высотой профиля обрешетку придется делать с минимальным шагом или сплошную, иначе материал не прослужит долго и деформируется.

Цены на доски строительные

Доски строительные

Калькулятор. Материалы для обрешетки

Перейти к расчётам

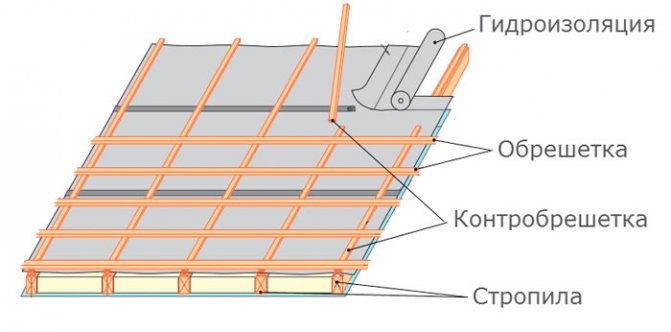

Назначение контробрешетки

Как уже было отмечено выше, вентиляционный зазор, сформированный контррейками, обеспечивает отведение конденсата из слоев кровельного пирога.Установка контробрешетки показана практически всем скатным кровлям. Отсутствие контрреек может стать причиной разного рода проблем:

• Разрушение утеплителя. При отсутствии вентиляционного зазора слой теплоизоляции практически всегда будет влажным, что приводит к потере его свойств, а со временем к полному разрушению.
• Разрушение стропильной системы. Конденсат, скапливающийся на брусьях при отсутствии контрреек, вызывает их гниение, а впоследствии разрушению.
• Порча кровельного материала.
• Провисание гидроизоляционного материала. Контррейка исключают даже малейшее движение гидробарьера.

Задачи обрешётки для профнастила

У обрешётки под профнастил две функции:

• быть основанием под крепление финишного материала;
• служить подложкой между гидроизоляционной плёнкой и наружным слоем кровельного пирога.

Выполняя вторую задачу, специальный настил создаёт вентиляционный канал, который не позволяет материалам в конструкции крыши покрываться конденсатом и гнить.

Обрешётка служит основанием под кровельное покрытие и гарантирует, что материалы под ним будут проветриваться

Толщина обрешётки

В зависимости от типа и размеров крыши, а также шага между стропильными лагами используют пиломатериалы различной толщины.

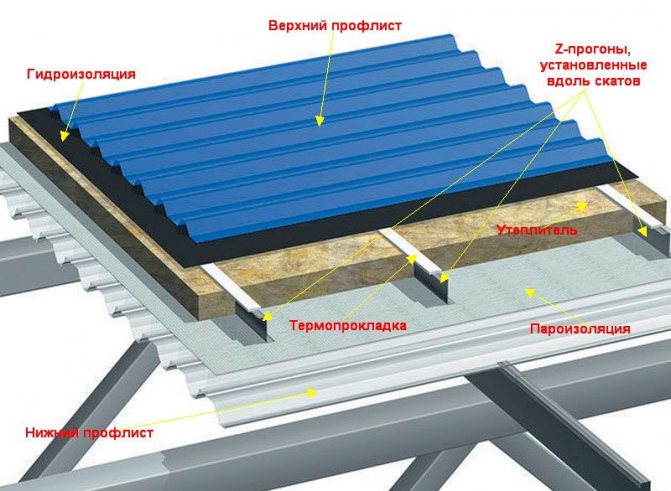

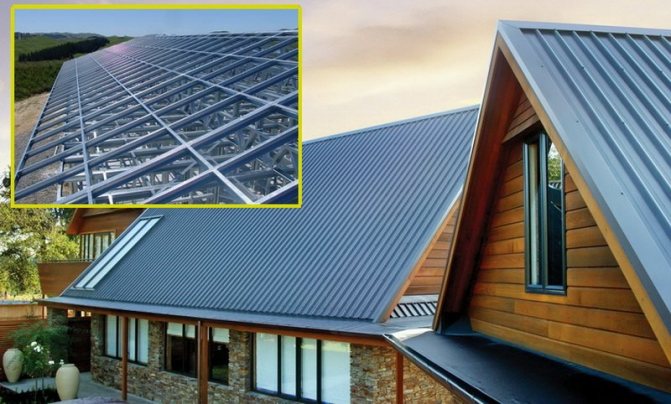

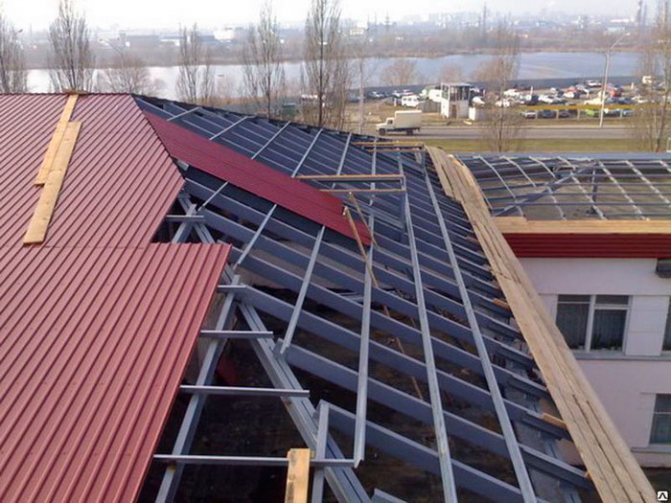

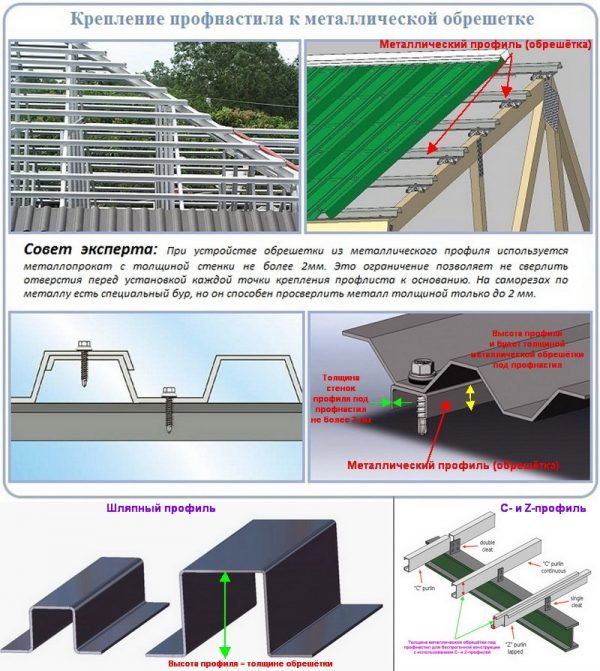

Толщина металлической обрешётки зависит от высоты используемого П-образного стального профиля, который подбирается:

• по толщине — соразмерно длине пролётов и весу кровельного пирога — чем длиннее пролёты и больше вес, тем профиль для обрешётки должен быть толще;
• по высоте — соответственно высоте волны укрывного материала — чем больше высота волны, тем больше должна быть и высота профиля.

Таким образом, толщина металлической обрешётки будет равна высоте шляпного профиля. Немного иначе обстоит дело с дистанционными Z-профилями для беспрогонной конструкции, которые устанавливаются на ребро. В этом случае толщина металлической обрешётки равна ширине шляпки промежуточного профиля.

Толщина металлической обрешётки равна высоте используемого профиля или ширине самой шляпки C- и Z-профилей при обустройстве беспрогонной кровли

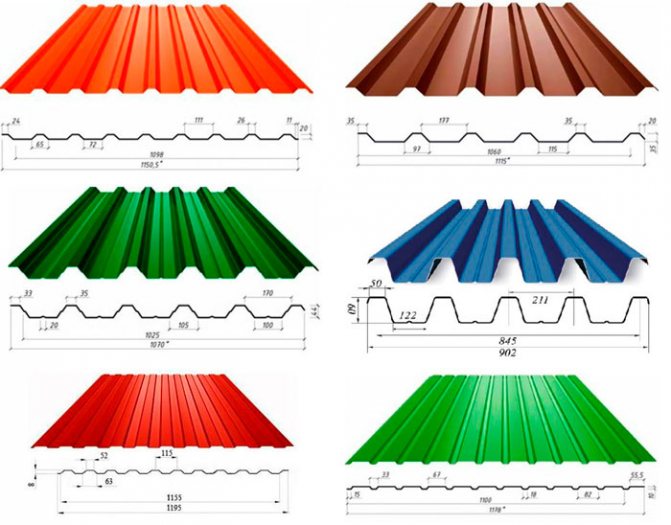

Особенности профнастила

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

1. Несущий (маркируется литерой Н).
2. Стеновой (С).
3. Комбинированный или универсальный (НС).

Материал может отличаться своим предназначением, например, изделие может использоваться:

• для монтажа кровельной системы;
• для устройства межэтажных перекрытий;
• для отделки фасадов;
• для изготовления стеновых перегородок;
• для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

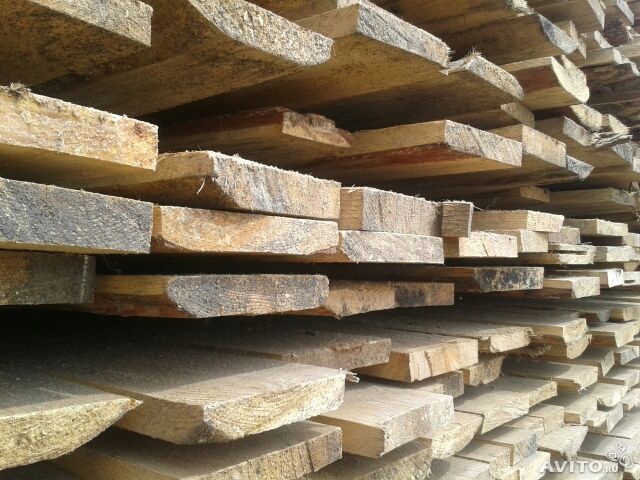

Подготовка материала для обрешетки

Если на строительную площадку были доставлены кривые или сучковатые пиломатериалы, то их перед началом монтажа необходимо подвергнуть ручной обработке. При помощи столярного рубанка или строительного инструмента нужно убрать все видимые неровности, таким образом, готовя древесину к работе. Перед тем, как из приобретенных пиломатериалов будет монтироваться обрешетка, их необходимо подвергнуть тщательной обработке. Обычно специалисты используют антисептики, которыми со всех сторон пропитывается древесина. Благодаря качественной обработке такие пиломатериалы приобретают устойчивость к влажной среде, вредным микроорганизмам и плесени, растрескиванию. В обязательном порядке нужно пропитать элементы обрешетки антипиренами, которые позволят деревянной конструкции в полной мере соответствовать требованиям пожарной безопасности.

Список источников

• stylekrov.ru
• GoldKryshi.ru
• diyroof.ru
• legkovmeste.ru
• stroykrishu.ru
• masterprofnastila.ru
• stroim-dom.radiomoon.ru

Как создается обрешетка крыши под металлопрофиль

После того, как все расчеты были завершены, можно ехать на строительный рынок и приобретать необходимую продукцию. В качестве основного пиломатериала рассматривайте исключительно твердые сорта, например, сосну, ель, дуб и прочее. Осмотрите структуру древесины на наличие сколов, трещин и другие дефектов, способных каким-либо образом сказаться на дальнейшем поведении продукта.

По нормативным документам древесина, используемая в целях постройки жилого здания, должна отвечать некоторым требованиям:

• Не иметь влажность более 22%.
• Все пиломатериалы не должны иметь никаких признаков коробления и сколов.
• Перед укладкой материала по своим местам их необходимо обработать защитными растворами в виде антипиренов и антисептиков.

После того, как возведены стены здания на них укладывается мауэрлат. Этот опорный брус будет выполнять функцию передачи давления от вышележащих элементов на стены, а они в свою очередь на фундамент. Данный брус обязан быть из самой твердой древесины, поэтому часто используют сосну. Укладывая мауэрлат на стены очень важно изолировать его от каменных элементов. В качестве изоляции здесь лучше всего подходит рубероид или пергамин.

Далее идет процесс установки стропильных ног. Они имеют определенный шаг, который берется из расчетов. Впрочем, в нашем случае это не сильно важно и можно сразу перейти к обрешетке.

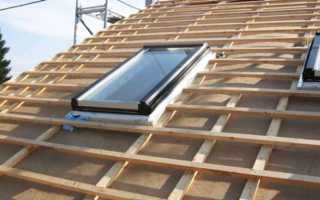

Сами доски или брусья, после предварительной пропитки крепятся снизу-вверх с определенным шагом. Если длина доски больше шага стропильных ног, но ее край не достает до следующего элемента, то ее следует обрезать.

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

• Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
• Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.
