Устройство системы вентиляции в кровле из профнастила

  • ЦЕМЕНТНО-ПЕСЧАНАЯ ЧЕРЕПИЦА
  • BRAAS
  • Франкфуртская
  • Таунус
  • Янтарь
  • Технология Монтажа
    • § 1. ВЕНТИЛЯЦИЯ КРЫШИ
    • § 2. ПОРЯДОК УСТРОЙСТВА ЧЕРЕПИЧНОЙ КРОВЛИ
    • § 3. УСТРОЙСТВО И МОНТАЖ КОНТРОБРЕШЕТКИ
    • § 4. УСТРОЙСТВО И МОНТАЖ ОБРЕШЕТКИ для серий Франкфуртская, Таунус, Янтарь
    • § 5. УКЛАДКА ЧЕРЕПИЦЫ
    • § 6. РАСЧЕТ ВЕТРОВЫХ НАГРУЗОК
    • § 7. КАРНИЗ КРОВЛИ
    • § 8. ФРОНТОННЫЙ СВЕС
    • § 9. КОНЬКИ И ХРЕБТЫ
    • § 10. ЕНДОВЫ
    • § 11. ПРИМЫКАНИЯ
  • Аксессуары для монтажа
Запросить персональную консультацию у технолога

Что такое конек крыши

Получается этот элемент на стыке двух скатов. При этом стык должен формировать линию, которая и называется коньком. К примеру, у шатровой крыши этого элемента нет, хотя скаты стыкуются в одной точке. Но не все стыки так называют, а только самый верхний и внешний. К примеру, внутренний угол, образованный двумя скатами, называют ендовой.

Что касается профнастила, уложенного по скатной крыше, то по технологии его укладки листы стыковаться на коньке впритык друг к другу не должны. Обязательно оставляется свободный зазор, через который воздух из-под кровельного материала выходит наружу. А вот чтобы в этот зазор не попадали атмосферные осадки, его закрывают специальным доборным элементом, который называют коньковой планкой. Хотя чисто конструктивно конек – это часть крыши, а не отдельная деталь кровельного покрытия. Но в обиходе даже мастера называют эту планку коньком. Поэтому говорить будем именно о ней: из чего изготавливают, какой формы, и каких размеров.

Конструктивный конек – стык двух скатов крыши

Если чердак перестраивается в мансарду

Простой чердак с целью расширения жилого пространства можно переоборудовать в мансарду. При этом кровля обычно перестилается. Изоляционные и кровельные материалы заменяют на более качественные. Обустраивается более эффективная вентиляция кровельного пирога. Однако если изначально крыша очень хорошо уложена, можно ее немного усовершенствовать не разбирая.

В любой кровле есть как минимум совсем небольшой просвет в обрешетке. Его нужно превратить в вентиляционный канал. Это достигается путем монтажа в плоскость кровли специальных труб, через которые будет выветриваться пар. Ближе к коньку крыши проделываются отверстия с расчетом по 1 трубе на 50 кв. метров кровли. Каждый такой элемент должен быть защищен от попадания осадков. В результате установки системы продухов из труб вентиляция на крыше станет более интенсивной.

Монтаж проходных элементов кровли [HD]Монтаж проходных элементов кровли [HD]

Реконструкция холодного чердака в теплую мансарду!!! И немного строительного юмора ;-))Реконструкция холодного чердака в теплую мансарду!!! И немного строительного юмора ;-))

Монтаж конькаМонтаж конька

Виды конька для профнастила

Начнем с того, что конек на крышу из профнастила изготавливается из того же материала, что и сами профилированные листы. То есть из оцинкованного стального листа, покрашенного или с нанесенным полимерным слоем. При этом коньковая планка выбирается в цвет кровельному покрытию.

Теперь, что касается формы изделия. Здесь три варианта: уголковая, скругленная и П-образная.

Первая – это деталь в виде уголка с завальцованными краями. Самый простой вариант, без притязаний на высокие эстетические формы, но и самые дешевые, потому что технология их производства – это сгибание оцинкованной полосы до требуемого угла.

Второй – более эстетичная форма в виде желоба с полочками для крепежа, у которых завальцованы края. Именно эти модели образуют под собой большого объема вентиляционный карман. К тому же такие коньковые планки обязательно с боков закрываются заглушками. При высокой эстетичности скругленных коньков цена у них тоже высокая, конечно, в сравнении с другими вариантами.

Третий вариант – самый интересный с позиции декоративного оформления крыши. Но на его изготовление уходит много металла, плюс фасонные заглушки, в купе высокая цена изделия.

Что касается размеров коньков на крышу из профнастила, то длина варьируется в диапазоне 2-3 м. А вот ширину определяет угол наклона скатов, поэтому в этом плане ассортимент широкий.

Виды коньковых планок На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Кровельная вентиляция Металл Профиль

Кровельная вентиляция Металл Профиль доступна в каталоге интернет-магазина «СКИФ» в широком ассортименте различных по размеру и функциональным характеристикам моделей.

Данные аксессуары позволяют обеспечить эффективный вывод избыточного пара, поднимающегося из основных помещений строения, и избежать, тем самым, его конденсации. Подобный конденсат в разы снижает эффективность теплоизоляции, а также способствует активному развитию плесени.

Мы предлагаем вентиляционные выходы для различных видов кровли, будь то металлочерепица или керамика, битумное покрытие или профлист. Среди главных преимуществ изделий данного бренда:

  • Соответствие требованиям отечественных СНиПов;
  • Долговечность материалов;
  • Стойкость к перепадам температуры и ультрафиолету;
  • Простота монтажа.

Купить данные вентиляционные аксессуары вы можете с доставкой в Екатеринбурге и в любой город РФ.

Технология установки коньковой планки

Начнем с того, что профнастил – материал профилированный. То есть его форма – это волны скругленной или трапециевидной формы. Установленный на них конек обеспечивает стопроцентную вентиляцию. Он примыкает монтажными полками к верхним волнам кровельного материала, к ним и крепится, а через пространство, образованного плоскостями нижних волн и полкой конька, выходит воздух из-под кровельного покрытия.

Но это свободное пространство является местом, куда под кровлю залетает пыль, насекомые, мелкие птицы, мусор и прочие неприятности. Сегодня эта проблема решается установкой между коньковой планкой и профнастилом специального уплотнительного материала. По сути, это лента из пористого материала, который при сжимании образует плотную защитную преграду.

Монтаж коньковых планок на крышу

Виды уплотнителя для конька

Производители сегодня предлагают несколько разновидностей уплотнителей для коньков, изготовленных из разных материалов.

Пенополиуретановый уплотнитель

. Это универсальный материал с открытой пористостью с длительным сроком эксплуатации. В представленной модельной линейке есть вариант самоклеящийся, что увеличивает удобство установки ленты на профилированные листы.

Полиэтиленовый

. Это фигурного типа уплотнитель, в точности повторяющий форму профилей. Материал плотный и жесткий с закрытыми порами. В нем для вентиляции оставляют отверстия. Но их можно держать в закрытом состоянии, если на крыше устанавливают аэраторы: скатные или коньковые.

Лента ПСУЛ

. Это саморасширяющийся уплотнитель, изготовленный на основе акрила и полиуретана. В продажу поступает в сжатом виде. После монтажа конька он расширяется, полностью заполняя пространство между кровельным материалом и коньком. Кстати, расширяется материал в 5 раз от своего первоначального состояния.

Обратите внимание, что практически все уплотнители полностью закрывают зазор межу коньковой планкой и кровельным материалом. Поэтому в большинстве случаев вентиляция конька крыши под профнастил организуется через боковые отверстия, которые закрываются перфорированными заглушками. Нередко даже заглушки не устанавливают.

Уплотнитель универсальный под коньковую планку Это может быть интересно!

В статье по следующей ссылке читайте о цене конька на крышу из профнастила: виды коньков.

Правила монтажа коньковой планки

Монтаж конька крыши из профнастила начинается с выбора типа коньковой планки. После чего надо определиться с количеством приобретаемых элементов. Здесь все просто. Требуется знать длину конькового прогона, который делят на длину планки. Обязательно учитывают тот факт, что между собой элементы монтируются с нахлестом, равным 15-20 см. То есть количество стыков будет увеличивать длину пролета. Поэтому делают просто, докупают к расчетному количеству еще один элемент.

Хотелось бы обратить внимание на два момента, касающихся формирования конькового прогона:

Края профилированных листов

не должны закрывать коньковый прогон. Расстояние от края уложенных листов до верхней точки крыши – 5-10 см.

Под верхние края кровельного материала обязательно укладывается сплошная обрешетка

из двух, лежащих друг около друга, досок. Суть в том, что крепление конька на крыше из профнастила производят не в кровельный материал, а в обрешетку.

И еще один не менее важный момент. Линия пересечения скатов должна быть ровной. Погрешность допускается, но не больше 2% от ширины монтажной полки. Например, если запланирован монтаж коньковой планки длиною 2 м с шириною монтажных полок в 20 см, то отклонение от линии пересечения скатов не должно превышать:

Стыковаться листы профнастила должны по ровной линии

Если данный параметр не соответствует требуемым нормам, то вероятность, что крыша протечет именно в месте установки коньковой планки, будет достаточно высока. Эту проблему решают двумя способами:

Самый сложный

– переложить кровельный материал.

Самый простой

– выбрать коньковую планку с большей шириной монтажных полок.

Монтаж планок начинают с любого края крыши. Сначала укладывают уплотнитель. Здесь применяют два способа:

приклеивают уплотнитель на обратные поверхности

монтажных полок;

приклеивают к самому кровельному материалу

.

Первый вариант проще и удобнее в исполнении.

Укладывают первую планку. Ее крепят к обрешетке через верхние гофры профнастила кровельными саморезами. Крепежи вкручивают через каждые 30-40 см с отступом от краев полок в пределах 2-3 см. Затем монтируют вторую с перехлестом краев. Крепление точно такое же. И таким образом все остальные элементы.

Обратите внимание на правильный подбор длины крепежного изделия, потому что вкручивание производят в верхнюю волну. Обычно этот параметр состоит из высоты волны профилированного листа и толщины обрешетки.

Достоинства и недостатки профилированной металлической кровли

С информацией о достоинствах и недостатках этого кровельного материала необходимо ознакомиться не только для того, чтобы правильно произвести выбор, но и чтобы представлять, чего от него можно ожидать в процессе эксплуатации.

Итак, к положительным качествам профнастила относят следующее:

  • Минимальный срок эксплуатации кровли из профнастила, при его монтаже в соответствии с требованиями технологии, составляет 13÷15 лет, что вполне соответствует стоимости материала.
  • Профилированный кровельный металлический лист не отличается большой массой, что облегчает его транспортировку, переноску, подъем на высоту, настил, выравнивание и закрепление на стропильной системе.
  • Аккуратный вид материала способен преобразить любое строение, а разнообразие расцветок способно придать крыше необходимую индивидуальность.
  • Качественно уложенный профнастил отлично справляется со своей основной задачей – защитой дома от атмосферных осадков и ветра. Он водонепроницаем, а волновой профиль способствует отличному сливу воды с крыши. Кроме того, в некоторых моделях профнастила производитель предусматривает капиллярную борозду или сливной канал, расположенную по краям листа и предназначенную для качественного отведения осадков и талой воды, попадающей между соседними полотнами кровельного материала. Этот вариант профнастила особенно хорошо подходит для крыш с небольшим уклоном.

Даже если между листами и просочится небольшое количество воды, она будет отведена за счет вот такого сливного желобка

Профнастил является экологически чистым материалом, что важно для жилых строений. Профилированные листы производятся длиной до 12 метров, что позволяет заказывать их для крыш со скатами практически любой длины, чтобы производить укладку, избегая горизонтальных стыков.

К недостаткам профнастила можно отнести следующие особенности:

  • Металл имеет высокую теплопроводность, а стало быть, термоизоляционные качества такой кровли можно смело оценивать как «никакие». В чердачном помещении будет стоять холод зимой и невероятная жара от прямых солнечных лучей – летом. Все это означает, что для того, чтобы добиться нормального баланса температур, в комплексе с металлическим покрытием рекомендовано использовать утеплительный материал. Этот фактор неизбежно увеличит расходы на обустройство крыши дома.
  • Металл, особенно тот, что имеет небольшую толщину и используется для изготовления как профнастила, так и металлочерепицы, при большой скорости ветра, доходящей, до 15 м/с, может резонировать и издавать ультразвук, негативно влияющий на психологическое состояние человека. Поэтому в областях с частой ветреной погодой лучше не использовать металлическую кровлю, отдав предпочтение более тяжелым покрытиям, не дающим подобной реакции на ветер.
  • Любой металл не обладает свойством звукоизоляции, поэтому в доме будет отчетливо слышен звук бьющих по крыше капель дождя, и тем более – града. Но в том случае, если кровля будет утеплена, термоизоляционный материал послужит одновременно и эффективным барьером от проникновения в помещения шума.

Кровельная сэндвич-панель и двух листов профнастила со слоем термоизоляции между ними

Чтобы избежать упомянутого негатива, иногда для кровельных работ применяются специальные сэндвич-панели. Они состоят из двух листов профилированного металла, с положенным между ними слоем термоизоляционного материала. В качестве утеплителя могут использоваться минеральная базальтовая вата повышенной плотности, пенополиуретан или пенополистирол. Однако, такой материал требует уже совершенно иного технологического подхода при монтаже, и в рамках данной публикации рассматриваться не будет.

Как правильно установить конек для профнастила на кровлю?

Конек — это непременный атрибут любой скатной крыши. Так называют стык двух любых горизонтальных или наклонных краев плоскостей скатной кровли. Правильное выполнение этого элемента имеет очень большое значение для надежности всей кровли.

Герметичность скатов крыши обеспечивается плотным прилеганием листов профнастила друг к другу. Для этого при укладке листов профнастила на вертикальных и горизонтальных стыках выполняется нахлест. Часто для большей герметичности по вертикальным краям листа выполняются специальные капиллярные канавки. При этом горизонтальные стыки профилированных листов при небольших уклонах кровли уплотняются специальным кровельным герметиком.

Если предотвратить попадание влаги в подкровельное пространство на плоскости скатов достаточно просто, то защитить крышу от брызг дождя в месте стыка двух наклонных поверхностей может только специальный коньковый элемент для профнастила. Тому, что он собой представляет и как его устанавливать, и посвящена эта статья.

Оглавление статьи

(нажмите, чтобы открыть)

Кровельная вентиляция

При суточном колебании температур на нижней части кровельного покрытия образуется конденсат, который в виде капель оседает на гидроизоляционную пленку и по ней выводится наружу. Но часть влаги все-таки остается и во время резкой смены температур (осенью, весной) превращается в лед под кровельным покрытием.

Чтобы этого избежать, необходимо использовать кровельную вентиляцию, как важнейший элемент кровельного пирога. Кровельная вентиляция создает дополнительную воздушную циркуляцию в подкровельном пространстве, тем самым полностью высушивая вашу кровлю даже в сложных климатических условиях. Особенно она необходима на кровлях, где установлены мансардные окна, сделаны чердачные или слуховые выходы, люки и т.д.

Наиболее ответственным участками кровли являются выходы труб, вентиляции, антенн. Для сохранения герметичности этих участков предназначены проходные элементы. Особенности конструкции проходных элементов полностью исключает попадание влаги в подкровельное пространство. Делятся на 3 категории: для металлочерепицы, профнастила, мягкой и фальцевой кровли.

Выходы вентиляции являются логичным завершением системы вентиляции дома. Они идеально подходят под проходные элементы, цветовая гамма позволяет подобрать по цвету практически к любой кровле. Выводят отработанный воздух из помещения как естественным путем, так и принудительно, с механическим побуждением. Быстро и легко монтируются, органично смотрятся на любой кровле, придают кровле современный и эстетичный вид.

Кровельная вентиляция МП

Выход вентиляции для металлочерепицы

OLYMPUS DIGITAL CAMERA

Для удаления влаги из вентилируемого зазора между утеплителем и металлочерепицей МОНТЕРРЕЙ, СУПЕРМОНТЕРРЕЙ. Устанавливается не далее 60 см от конька.

Цвета: черный (RAL9005), красный (RAL3011), коричневый (RAL8017), зеленый (RAL6005).

Выход универсальный Металл Профиль для металлочерепицы D110/200 (внутр /высота)

Выход универсальный служит как для удаления запахов, компенсации давления в канализационной системе, так и создания нормального воздухообмена в доме при наличии вытяжки.

Проходной элемент не требуется.

Цвета: черный (RAL9005), красный (RAL3011), коричневый (RAL8017), зеленый (RAL6005).

Выход универсальный Металл Профиль D110/200 (для профнастила С-8)

Выходы универсальные для установки на кровли из профнастила С-8.

Проходной элемент не требуется. Абсолютно точное повторение формы профнастила.

Цвета: черный (RAL9005), красный (RAL3011), коричневый (RAL8017), зеленый (RAL6005).

Выход универсальный Металл Профиль D110/200 (для профнастила С-21)

Выходы универсальные для установки на кровли из профнастила С-21.

Проходной элемент не требуется. Абсолютно точное повторение формы профнастила.

Цвета: черный (RAL9005), красный (RAL3011), коричневый (RAL8017), зеленый (RAL6005).

Выход универсальный Металл Профиль D110/200 (для профнастила НС-35)

Выходы универсальные для установки на кровли из профнастила НС-35.

Конек для кровли из профнастила — функции и использование

Большинство производителей профнастила выпускают, кроме самого профлиста, все элементы, необходимые для монтажа кровельной системы. Конек для профнастила изготавливается из такой же оцинкованной стали или стали с полимерным покрытием, как и сам профилированный лист. Он является органичной частью кровли и, как правило, незаметен, хотя в реальности играет одну из главных ролей в обеспечении надежности крыши.

Как и для любой скатной крыши, конек на крышу из профнастила имеет особое значение. Первая и главная его функция — это защита подкровельного пространства от попадания в него влаги извне. Учитывая саму конструкцию скатной кровли, реализовать эту задачу каким-либо другим способом — практически невозможно.

Без конька срок службы кровли очень сильно снизится, так же, как и ее теплоизоляционные свойства. Влага приведет к коррозии металла и, при достаточном количестве, к порче обрешетки и стропильной системы. Поэтому нельзя затягивать процесс укладки кровли и, тем более, оставлять ее долго в незавершенном состоянии. От крепления карнизной планки и начала монтажа листов до момента, когда вы завершаете кровельные работы, устанавливая конек кровли из профлиста, должно проходить не больше нескольких дней.

Кроме защиты от влаги, коньковая планка для профнастила выполняет не менее важную функцию — создает условия, необходимые для вентиляции крыши. Особенно важно это для утепленных кровель.

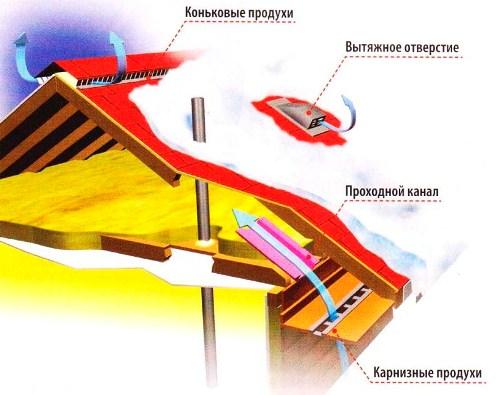

Отличительные черты кровлевого вентилирования

Вентиляция профнастиловой крыши обустраивается натуральным способом. В области свеса карниза воздух проходит в пространство под настил, далее свободно идет вверх до самого конька и отводится при помощи шатрового конька. Если конек не больше десяти метров, — через торец. При обеспечении поднастилового кровлевого вентилирования, на гидроизослой устанавливаются спецрейки, нижняя из которых возле карниза — толще других на 50%. Гидроизоляция, как правило, не дотягивается до конька, в целях гарнтии качества вентиляции и беспрепятственного паровыхода. Чтобы вода не затекала снаружи, конек уплотняется системой «топ-ролл». Реально устанавливать вентиляционный конек и под профнастил.

Вентилируемый конек для профнастила

Поскольку металлические профилированные листы имеют свойство очень быстро нагреваться под действием солнечных лучей и так же быстро остывать в холодную погоду, между гидроизоляцией и кровельным покрытием из профлиста всегда устраивается вентиляционный зазор. Именно циркулирующий в нем воздух препятствует образованию конденсата на внутренней поверхности кровельного покрытия, сохраняя его от коррозии и последующего проникновения влаги в утеплитель.

Для того чтобы обеспечить вентиляцию, установка конька на профнастил осуществляется таким образом, чтобы воздух мог беспрепятственно выходить как из подкровельного вентиляционного зазора, так и из вентиляционного зазора между утеплителем и гидроизоляционной пленкой. При этом для свободного прохода воздуха гидроизоляционная мембрана не доходит до конька кровли на 40-60 мм.

Таким образом обеспечивается сквозное движение воздуха снизу вверх: начиная с края скатов и заканчивая вентиляционным отверстием под коньковым элементом. Стоит отметить, что места крепления гидроизоляционной мембраны возле конька необходимо дополнительно изолировать специальной лентой, причем это касается как края, непосредственно прилегающего к коньковому элементу, так и стыка между соседними мембранами — и по бокам, и внизу.

ТАБЛИЦА РАСЧЕТА ВЕНТИЛЯЦИОННОГО ЗАЗОРА НА КРОВЕЛЬНЫХ СКАТАХ

КОНЕК/ ХРЕБЕТ Площадь вентиляционного зазора с одной стороны (см2/м) 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
СКАТ КРЫШИ Высота вентиляционного зазора между диффузионной мембраной и шаговой обрешеткой см) 2,4 2,4 2,4 2,4 2,4 2,6 2,9 3,1 3,3 3,6 3,8 4,0 4,3 4,5 4,8
СВЕС СКАРНИЗА Площадь вентиляционных зазоров (см2/м) 200 200 200 200 200 220 240 260 280 300 320 340 360 380 400
ДЛИНА СТРОПИЛ (М.П.) 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

* данные приведены при минимальных допустимых показателях. Для эффективной работы допускается увеличение в бОльшую сторону.

Зачем нужен коньковый уплотнитель для профлиста?

Крепление конька профнастила выполняется саморезами через верхнюю гофру профлиста. При монтаже между поверхностью конькового элемента и профнастилом образуется зазор, равный высоте профиля кровельного покрытия. Даже при размере конькового элемента 200×200 мм при высоте трапеции профнастила больше 20 мм, в подкровельное пространство могут проникать брызги воды при косом дожде и сильном ветре. Во избежание подобного, в этом месте укладывается специальный уплотнитель для конька профнастила.

Необходимо учитывать, что при заполнении гофры профлиста уплотнителем, обязательно нужно оставлять зазор для циркуляции воздуха. Если зазора не будет или он будет недостаточным, то вентиляция подкровельного пространства будет очень ограниченной, что скажется на сроке службы крыши.

Коньковый уплотнитель для профлиста подбирается под конкретную марку профнастила и как бы отражает форму ее гофры. В случае, если необходимого уплотнителя нет в продаже, можно воспользоваться универсальным вариантом. Такой уплотнитель под конек профлиста имеет простую прямоугольную форму и обеспечивает как защиту от влаги, так и вентиляцию. Однако обеспечить хорошее прилегание подобного уплотнителя сложнее.

Особенности монтажа типовой конструкции

Узлы проходки вентиляционных коммуникаций промышленного производства выполняют в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.
Место прохода вентиляционной трубы через кровлю обычно имеет квадратную конфигурацию, это нужно учитывать, выбирая форму воздуховода и тип узла перехода

Для расчета узла прохода следует учитывать такие показатели, как угол уклона ската и расстояние от элемента до конька крыши.

Типовой узел перехода может быть выполнен в следующих вариациях:

  • с кольцом для конденсата или без него;
  • с утепленным или обычным клапаном или без клапана;
  • с ручным или механическим управлением для клапана;
  • с защитой от искр или без таковой и т.п.

Перечисленные опции могут варьироваться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система работает стабильно и не нуждается в постоянной регулировке. Возможно также изготовление узла проходки под заказ.

Типовые узлы проходки через кровлю, выполненные на промышленных предприятиях, очень разнообразны, их выбирают в зависимости от размеров трубы и характеристик крыши

Конструкции этого типа выполняют из полимеров, нержавеющей стали толщиной 0,5-0,8 мм и из черной стали на 1,5-2 мм. Сечение готового узла перехода может быть круглым, овальным, квадратным или прямоугольным. Конкретную модель выбирают в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы прохода зарубежного производства обычно отличаются высоким качеством, они не всегда адаптированы для местных климатических условий, поэтому не помешает внимательно изучить предложения отечественных производителей.

Их обычно маркируют следующим образом:

  • буквы УП с индексом от 1 до 10 указывают на конструкцию без конденсаторного кольца и клапана;
  • индексами от 2 до 10 обозначены устройства с ручным клапаном, кольцо отсутствует;
  • обозначение УПЗ присваивают устройствам со специальной площадкой под исполнительный механизм для клапана, который предусмотрен конструкцией.

В комплектации готовых моделей узлов перехода имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, стаканам из железобетона, предназначенным для установки. Для теплоизоляции успешно используется минеральная вата, которую рекомендуется защитить слоем стеклоткани.

Если необходимо установить вентиляционный узел с защитным клапаном, следует обратить внимание на предназначенный для него патрубок. К нижнему фланцу этого элемента должен быть прикреплен клапан

Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для расчалок используют хомуты и кронштейны.

Чтобы дополнительно защитить вентиляционный стояк от воздействия влаги, нужно использовать юбку. Сборник конденсата приваривают к патрубку.

Он предназначен для удаления влаги из воздушных масс, которые перемещаются по вентиляционному каналу. Для управления клапаном используют механический узел, который следует установить на предназначенной для него полочке.

Этот элемент не стоит устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов проходки. Типовые модели узлов обычно монтируют перед началом кровельных работ: сначала монтируют воздуховоды вентиляционной системы, затем проход, а кровлю ставят после этого.

Рекомендуется по окончании работ провести герметизацию всех стыков, в том числе места примыкания элементов узла к кровельному покрытию.

Для этого следует:

  • очистить поверхности трубы и кровли от загрязнений;
  • заклеить нижнюю часть воздуховода и прилегающий участок кровли фольгированной бумагой;
  • заполнить отверстия герметизирующим составом.

Эти меры помогут защитить проходку от влаги и создать дополнительную теплоизоляцию конструкции.

С правилами монтажа непосредственно системы вентиляции ознакомит рекомендуемая нами статья, в которой детально разобраны нюансы проектирования и организации.

Как крепить конек на профнастил?

Перед тем, как крепить конек на профлист, необходимо удостовериться в том, что верхний край скатов находится примерно на одной линии. Для этого можно использовать лазерный дальномер или же простой шнур. Расхождение допускается, но на уровне не более 2% от ширины плеча конька. То есть, если вы предполагаете использовать конек для профнастила, размеры которого равны 200 мм в ширину и 2 м в длину, то расхождение по верхнему краю ската не может быть больше 200·0,02=40 мм. Если неровность будет большей, то это чревато протечками кровли в таком месте.

Конек для крыши из профнастила крепится с шагом 200-300 мм, а укладка коньковых элементов выполняется с нахлестом в 150-200 мм и начинается со стороны, противоположной господствующим в данном регионе ветрам. Как правило, размеры конька для профнастила находятся в пределах от 2 до 3 метров. При большей длине для сохранения формы коньку необходимы дополнительные ребра жесткости или большая ширина.

Обычно ширина «плеч» конька находится в промежутке от 100 до 300 мм, что позволяет надежно закрыть уязвимое место от дождя. Крепление осуществляется на концах плеч, на расстоянии нескольких сантиметров от края, причем в некоторых случаях одним саморезом можно выполнить крепление и конька, и уплотнителя.

Узел конька кровли из профлиста, как правило, имеет одну из трех форм:

  1. Простая Г-образная форма;
  2. Конек с вершиной в виде буквы «П»;
  3. Конек с круглой вершиной.

Последний вариант обеспечивает наилучшую вентиляцию, но и цена конька для профнастила такой формы выше. Самый дешевый вариант — просто Г-образный конек, однако он при этом не менее надежен при правильно спроектированной и смонтированной кровле.

Монтаж профлиста по СНиП

Требования СНиП к кровле из профнастила: содержание нормативных документов, основные пункты и порядковые номера. На странице можно скачать полный вариант СНиП II-26-76 на кровлю.

Сколько стоит профлист на крышу?

От чего зависит цена профнастила для крыши? Как сэкономить на его покупке? Где и у кого лучше купить профнастил для кровли?

Как рассчитать профнастил на крышу?

Расчет профнастила на крышу — это просто! Если знать, как. Читайте статью и узнайте, как легко и быстро вручную рассчитать количество профнастила для крыши.

Суть воздушной циркуляции

Приобретая строительный материал в специальных магазинах, вы наверняка встретитесь с рекламой производителей.

Она заключается в описании кровельного покрытия только с лучших сторон. Например, некоторые разновидности профнастила можно бесконечно хвалить за защитный слой из полимеров. Но стоит понимать, что, какая бы хорошая ни была защита на металле он все равно начнет коррозировать. А всему виной большое содержание влаги в воздухе.

В чердачном пространстве конденсат образовывается не случайно, ведь все процессы жизнедеятельности человека выбрасывают в воздух некоторое количество влаги. В качестве примера можно привести занятие спортом, приготовления пищи или обыкновенное дыхание. Все эти действия насыщают воздух влагой. Как правило, это испарение является более теплым и по законам физики поднимается до потолка, а затем уже оседает на его холодной стороне в чердачном помещении.

Практически все строительные материалы разрушаются под действием влаги, следовательно, необходимо обзавестись соответствующей гидроизоляцией. В состав кровельного пирога, как правило, входят два слоя изоляции. Один закрывает утеплительные плиты сверху и препятствует проникновению влаги в виде атмосферных осадков, ну а другой блокирует испарение, которое проникло в чердачное помещение благодаря жизнедеятельности человека.

В процессе сборки стропильной системы необходимо позаботиться о создании воздушных ходов, благодаря которым и получается естественная вентиляция. Она выполняет следующие задачи:

  • Выводит воздух из чердачного пространства и заменяет его менее влажным;
  • Защищает теплоизоляционные плиты от жидкости;
  • Равномерно распределяет температуру и давление по чердачному помещению;
  • В летний период вентиляция охлаждает кровельное покрытие.

Стоит заметить, что попадание влаги в плиты утеплителя резко снижают их положительные свойства

более чем на 50% и их просушка не восстановит прежнюю функциональность.

Если рассматривать мягкие битумные покрытия, то чрезмерная жара без охлаждения просто расплавит материал, и он начнет сползать по скату. Помимо этого, в результате воздействия того же солнца образуется неприятный запах, который будет также удаляться посредством циркуляции воздуха.

Самыми важными составляющими для естественной вентиляции считаются отдушины. Они пропускают через себя самое большое количество воздуха. Как правило, их эффективность никак не влияет на место расположения. Отдушины очень часто устраивают на коньках, фронтонах, скатах и под карнизным свесом.

Но как происходит удаление влажного воздуха из чердачного помещения? Все очень просто. В работу включается все те же законы физики. Холодный воздух проникает в чердак через специально созданные отдушины и вытесняет более теплый. Как вы уже знаете, горячий воздух находится сверху, поэтому покидать данное пространство он будет через конек или аэратор.

Крепление вспомогательных элементов для вентиляции должно производиться по всем правилам СНиП. Что касается устройства самого покрытия, то кровля из профнастила должна крепиться при помощи оцинкованных саморезов с резиновой подкладкой. Благодаря ей, просверленные места будут обладать хорошей гидроизоляцией.

Назначение и основные элементы

Дома и квартиры постоянно содержат водяной пар, образующийся при дыхании и потоотделении людей и животных, приготовлении пищи, умывании, при стирке белья и т. д. А поскольку крыша покрывается паронепроницаемым материалом, то влага скапливается на стропилах, утеплителе, на самом кровельном покрытии. Если не принимать никаких мер, то может возникнуть следующее:

  1. Начнут гнить деревянные перекрытия.
  2. Теплоизоляционный материал, напитанный влагой, потеряет присущие ему свойства, то есть не будет защищать жилье от холода.
  3. Сама кровля может покрыться ржавчиной, если она металлическая, или плесенью, если из черепицы.
  4. В зимнее время будут образовываться ледяные наросты, что тоже способствует последующему разрушению строения.

Предотвратить подобные явления поможет устройство вентиляции кровли, которое позволит создать хорошо продуваемое пространство за счет вентиляционного зазора. Это не даст летом теплу от нагретой солнцем крыши пройти в чердачное помещение, а в зимние морозы равномерно распределит тепло. Устройство вентиляционного зазора кровли выглядит так:

  • по поверхности стропил укладывают гидроизоляционную плёнку;
  • по горизонтали каждого стропильного бруска прибивается доска, на которой держится обрешетка;
  • сверху кладется покрытие.

Зазор находится между изоляцией и покрытием. Высота его примерно около 50 мм. Для обеспечения в нем движения воздуха применяют следующие элементы вентиляции кровли:

  1. Отверстия под кровельным свесом, обеспечивающие зазору продувание ветром.
  2. Слуховые окна, служащие в качестве вентиляции для чердака.
  3. Вентиляционные выходы, необходимые для проветривания и для подключения к ним общих вытяжных каналов, если в доме есть другие жилые помещения.
  4. Аэраторы, которые врезают в кровлю у самого конька. Нужны они для того, чтобы выпустить воздух из-под крыши. Устанавливаются обычно в снежных районах и на крышах с маленьким уклоном.

Аэраторы делаются из нержавейки или полипропилена. Последний стоит дешевле, может быть любого цвета. При этом материал довольно прочный и позволяет без особых сложностей производить любые монтажные работы.

Кровельная вентиляция как важный элемент дома

Важный элемент дома — это вентиляция. Даже используя утеплитель в чердачном перекрытии, часть тепла уходит из чердачного помещения. Кровля нагревается, а снег на участке крыши, над чердачным помещением подтаивает. На краю же крыши снег не тает и превращается в снежный нарост, что ведет к повреждению кровли из-за того, что лед не дает талой воде сойти с крыши, и вода остаётся на крыше. Через некоторое время вода начинает идти под кровлю через соединение саморезами. Если не допускать нагревание крыши над помещением, то можно было бы исключить появление снежных наростов на крыше. Тогда ваша крыша прослужила бы дольше. Вот почему так важно иметь правильную кровельную вентиляцию дома.

Как осуществляется кровельная вентиляция?

Вентиляция кровли (чердака, мансарды) происходит через кровельные отверстия, расположенные вдоль всей крыши. Важный фактор, что площадь сечения этих отверстий должна соответствовать площади крыши и потолка. Нарушение этих условий приведет к большим теплопотерям и образованию наледи на кровле, что в дальнейшем приведет к разрушению кровли.

Самая эффективная подкровельная вентиляция — это отверстия снизу на коньке и карнизы с вентилируемым софитом. Перфорированный софит устанавливается на карнизе крыши, воздух проходит внутрь через него, а удаляется через верх крыши, конек или вентиляционный выход, если такой присутствует. Такая вентиляция работает при любых погодных условиях и при любом ветре охлаждает крышу. Для усиления подкровельной вентиляции можно использовать турбодефлектор.

Вентиляция крыши из металлочерепицы и профнастила

Под профнастил или металлочерепицу устанавливается гидроизоляция. Для того, чтобы в холодную погоду образовавшийся конденсат с внутренней стороны кровли не стекал на внутренние стены дома. Кроме того влага может проникнуть через соединения обрешётки и кровельного материала и течь на потолок. Также пар из дома проникает сквозь потолочные перекрытия и конденсируется на металлочерепице или профнастиле и стекает уже не как пар, а как вода. Поэтому между кровельным материалом и изоляционной мембраной должна осуществляться вентиляция кровли для того, чтобы влага выветривалась с гидроизоляции кровельного пирога. Вентиляция кровли металлочерепицы и профнастила технически проста. При наличии мансардного этажа (жилого этажа) вентиляция кровли особенно важна. И обязательно не забывайте устанавливать гидро, пароизоляцию чердака и утеплять его.

Автор

Салитов Закир Я более 30 лет работаю инженером в различных строительных компаниях. Я контролирую качество построенных домов и успел собрать уникальный опыт из различных источников, которым хочу поделиться с вами. Буду рад ответить на Ваши вопросы.

Кровля из профнастила

Крыши из металла часто используются при обустройстве дома. Профнастил или металлочерепица – самый легкий и дешевый материал, но его недостаток в том, что он образует конденсат. Объяснить это можно тем, что металл всегда на порядок холоднее, чем дерево, поэтому и притягивает к себе влагу из воздуха, подвергаясь постепенно коррозии. Профнастил подойдет к любой крыше, длина ската которой не более 12 метров.

Для холодного чердака достаточно гидроизоляции в виде рубероида. Если же это пространство требуется утеплить, то будет нужен теплоизоляционный материал, сверху которого обычно кладется обрешетка. Именно благодаря ячеистой структуре, воздух циркулирует по помещению. В составе вентиляции кровли из профнастила используются такие элементы, как продухи, конек и аэраторы.

Естественная вентиляция состоит в том, что воздух, проходя на чердак сквозь продухи, увеличивает давление и гонит горячую массу к вентиляции на коньке, откуда та и выходит на улицу. Если не хватает естественной вентиляции, на помощь могут прийти аэраторы, которые распределяются по поверхности кровли (один на 25 квадратных метров). В обычном порядке на крышу достаточно всего двух.

Конек с вентиляцией можно установить по-разному. Чтобы осуществить один из них, необходим коньковый аэратор.

Внешне он похож на пластмассовую перфорированную пластину. Сердцевина его представляет собой особый фильтр, задерживающий насекомых и грызунов и хорошо пропускающий воздух. Для эстетичности на поверхность аэратора укрепляют битумную черепицу.

Для второго способа достаточно приобрести несколько деревянных брусков, в сборе которые напоминают обрешетку, представляющую собой треугольник, а промежутки между полосами являются вентиляционными отверстиями. Очень хорошим решением для устройства вентиляции на крыше является чердачное окно. Обычно устраиваются два таких окна навстречу друг другу для создания сквозняка. Создавая вентиляцию, нужно подумать и о шумоизоляции кровли. Для этого просветы между стропилами заполняют каким-либо строительным материалом, а потом забивают досками.

Общий обзор обустройства вентиляции кровли разными способами

В принципе, схема обустройства вентиляции кровли понятна и проста. Теперь давайте подробней рассмотрим изготовление коньковой вентиляции и узнаем другие доступные способы воздухообмена под кровлей.

Установка вентилируемого конька

Конек является самой высокой точкой крыши, поэтому лучше всего подходит для выхода теплого воздуха. Аэраторы тоже неплохо справляются со своей задачей, но под них необходимо нарушать целостность кровельного материала, а конек является готовым решением простейшего воздуховода.

Отличается вентилируемый конек от обычной конструкции наличием перфорации. Для этого по всей длине конька прорезают зазор. Сверху его закрывают коньковой планкой с вентиляционными отверстиями. Задача планки – защитить прорезанный зазор от осадков, проникновения насекомых и мелких птиц, и в то же время обеспечить выход теплого воздуха из-под кровельного пространства.

Смонтировать вентилируемый конек мягкой крыши можно двумя способами:

  • Проще всего это сделать с помощью конькового аэратора. На внешний вид – это обычная коньковая планка из пластика с цельным верхом и отверстиями по бокам. Внутри планки находится фильтр, препятствующий проникновению насекомых, птиц и даже пыли, а вот воздух он пропускает отлично. Фильтр закрывает вентиляционные отверстия коньковой планки. Обычно такие аэраторы выпускают длиной от 0,5 до 1,22 м. Планку крепят непрерывно по всей длине конька, а чтобы скрыть ее с глаз, сверху накрывают гонтами битумной черепицы.
  • Второй способ предусматривает закрепление в верхней точке скатов крыши деревянных брусков. Получается своеобразная обрешетка для коньковой планки. Сверху к брускам прибивают полосы фанеры, формируя треугольник. Вентиляционные зазоры формируют между брусков, а всю конструкцию, как и в предыдущем случае, накрывают гонтами.

Монтаж вентиляционного выхода

Обычно в небольшом частном доме со всеми видами санитарного благоустройства вентиляция выводится на крышу через трубу, обеспечивая помещению чистый воздух. Соорудить такую вентиляцию можно своими руками, имея под рукой соответствующие инструменты и соблюдая последовательность установки. При установке выходной трубы необходимо продумать следующее:

  • минимальность наклона или изгиба;
  • точно над стояком шахты;
  • высота трубы по СНиП должна быть не менее 50 см для плоской крыши и более 50 см – для скатной.
  • минимальность наклона или изгиба;
  • точно над стояком шахты;
  • высота трубы по СНиП должна быть не менее 50 см для плоской крыши и более 50 см – для скатной.

Для улучшения качества проветривания и для защиты от осадков можно использовать дополнительные изделия: капельники или специальные насадки из пластика, аэраторы для лучшего поступления воздуха и дефлекторы (для усиления тяги). При установке выхода трубы важно учитывать такие факторы:

  • форму крыши (скатная или плоская);
  • минимальное расстояние от конька, что дает равномерность прогрева;
  • на плоской крыше для беспрепятственного выхода загрязненного воздуха стояк вентиляционного выхода должен быть расположен строго под вытяжной трубой.

Для установки выхода трубы намечается место для отверстия, сначала оно вырезается в крыше, затем — в изоляции. Жидким герметиком приклеивают уплотнение, сверху устанавливают проходной элемент. И только теперь к кровле крепится труба.

Принципы выбора вентиляционной трубы

Воздуховоды для монтажа вентиляции должны обеспечивать прохождение потока воздуха согласно показателям, указанным в проектных документах. Кроме того, им необходимо отличаться:

  • герметичностью;
  • устойчивостью к возгоранию;
  • минимальными размерами;
  • соответствием санитарно-гигиеническим нормам, в том числе и по уровню производимого шума.

Виды воздуховодов и особенности использования

В зависимости от различных характеристик трубы под вентиляцию классифицируют по следующим признакам:

  • форме сечения;
  • используемым материалам.

Самыми востребованными являются воздуховоды с сечением круглой или квадратной формы. Круглые трубы проще в изготовлении, требуют меньше материала и обладают хорошими аэродинамическими показателями. Воздуховоды квадратного и прямоугольного сечения сложнее в производстве, больше весят и отличаются повышенным уровнем шума. Зато они занимают меньше места и легко вписываются в помещение с подвесными потолками. Обычно вентиляционная труба прямоугольная используется для установки в административных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды больше востребованы в производственных помещениях, где важнее функциональность, а не эстетические характеристики.

Воздуховоды круглого сечения

В качестве сырья для изготовления вентиляционных труб используют:

  • Оцинкованную сталь. Она отличается устойчивостью к появлению коррозии, сохраняет свои характеристики в условиях умеренного климата и может использоваться в помещениях с повышенной влажностью.
  • Нержавеющую сталь. Ее применяют для изготовления воздуховодов, которые обеспечивают перенос потоков воздуха при температуре до + 500 ⁰C. Вентиляционные трубы из жаростойкой стали применяются в условиях воздействия агрессивной среды — на заводах тяжелой промышленности.

Прямоугольные вентиляционные трубы из нержавеющей стали

  • Металлопластик. Воздуховоды такого типа производят, соединяя два слоя металла вспененным пластиком. Они отличаются хорошей прочностью, небольшим весом, не требуют дополнительной теплоизоляции и имеют эстетичный вид. Однако высокая стоимость ограничивает круг использования металлопластиковых вентиляционных труб.
  • Пластик. Воздуховоды из полимеров незаменимы для переноса агрессивных воздушных масс на предприятиях химической, пищевой и фармацевтической промышленности. Основным материалом для их производства является ПВХ, который устойчив к воздействию влаги, испарений щелочей и кислот. Гладкая поверхность полимерных труб обеспечивает минимальные потери давления воздушного потока при движении, а герметичность соединений отдельных элементов препятствует попаданию переносимых масс в окружающую среду. В системах приточной вентиляции востребованы трубы из полиэтилена, а их аналоги из стеклоткани применяются для стыковки воздухораспределителей и вентиляторов.

Кроме того, воздуховоды могут различаться конструктивным исполнением и жесткостью. В зависимости от способа производства они бывают прямошовными, спирально-навивными и спирально-сварными, а по жесткости — гибкими и жесткими.

Наиболее востребованными являются вентиляционные трубы жесткого типа, круглого или квадратного сечения. Они используются для сооружения систем с высокими требованиями по прочности и характеризуются простотой эксплуатации и монтажа, но требуют надежного крепления, так как обладают значительным весом.

Гибкие воздуховоды

Гибкие воздуховоды представляют собой гофрированный рукав, основой которого служит стальная арматура из проволоки, а для изготовления стенок применяют металлизированный полиэфир. Они отличаются небольшой массой, просты в монтаже и обслуживании. К недостаткам гофрированных воздуховодов относят низкую звукоизоляцию и рифленую поверхность, которая снижает скорость потока воздуха при его перемещении. Какие трубы для вентиляции следует выбрать, определяют, учитывая и эти характеристики.

Гибкий воздуховод с теплоизоляцией

Для скрепления воздуховодов при монтаже системы вентиляции в частном доме используют фланцевое или бесфланцевое соединение. Во втором случае в качестве фиксирующего элемента служат бандаж из тонкой листовой стали и металлические рейки. При фланцевом соединении воздуховоды скрепляются между собой фланцами, а для герметичности используют уплотнители.

Установка конькового аэратора

Для крыши с мягким покрытием лучше всего использовать специальный аэратор для конька, так как установка его деталей по всей длине обеспечивает полную вентиляцию поверхности крыши. Специалисты рекомендуют устанавливать на уклон не более 15—45 градусов. Работа несложная, но требует исполнения некоторых условий:

  1. В карнизах должны быть установлены продухи для подвода в систему свежего воздуха. При проходе через чердак он греется и идет на крышу.
  2. Все элементы аэратора соединяются в одно устройство.
  1. В карнизах должны быть установлены продухи для подвода в систему свежего воздуха. При проходе через чердак он греется и идет на крышу.
  2. Все элементы аэратора соединяются в одно устройство.

Монтаж начинается с того, что в основании конька делается вентиляционный зазор толщиной до 8 см. Прорезание его нужно остановить примерно за полметра до краев конька. Каждую часть крепят гвоздями или шурупами, присоединяя одну к другой, как в детском металлическом конструкторе.

Для сохранения эстетического вида сверху каналов кладут черепицу, листы которой монтируются одна на одну, а торцы аэратора обрабатываются герметиком.

Устройство продух на крыше

По месту расположения отверстий различают карнизные и коньковые продухи. Первые специалисты рекомендуют устраивать вдоль обоих карнизных свесов – их выполняют в виде щелей между стеной и кровлей шириной 2-2,5 см (щелевидные продухи). Можно их сделать и в виде отдельного отверстия (точечные продухи).

Для крыш с уклоном от 15° и более сечение каждого отверстия должно составлять 10 мм. Если уклон скатов менее 15°, сечение отверстия нужно увеличить до 25 мм.

Точечные продухи под свесом кровли закрывают решетками, а щелевидные – сетками или специальными планками (софитами).

Коньковые продухи делают либо в виде сплошной щели шириной 5 см, либо в виде отдельных отверстий (флюгарок) через 6-8 м. Вентиляционные коньковые отверстия могут быть и на черепице. Приконьковые плитки с продухами укладывают во втором ряду от конька.

Вытяжные элементы в верхней части кровли бывают нескольких видов: щипцовая решетка в боковых частях кровли, скатный вытяжной кровельный выход, коньковый аэратор. Скатные выходы и коньковые аэраторы предлагают поставщики кровельного материала.

Площадь вытяжных отверстий (скатных и коньковых продух) следует принимать на 10-15 % больше, чем приточных (карнизных). Это необходимо для возникновения естественной тяги воздуха.

По правилам, площадь общего сечения вентиляционных продух должна составлять 1/300-1/500 площади мансардного помещения.

Дополнительные устройства, повышающие производительность вентиляционной системы

Для повышения эксплуатационных характеристик системы можно использовать дополнительные элементы. Наиболее популярным приспособлением такого типа является дефлектор, он выглядит как насадка и крепится на край трубы.

На край трубы надевается специальное приспособление — дефлектор

Работа дефлектора осуществляется благодаря силе ветра. Элемент оснащается специальным устройством, которое разряжает воздух — диффузор. В зависимости от величины этого устройства увеличиваются и его рабочие характеристики.

Для предотвращения попадания мусора и атмосферных осадков (дождь, снег) используют специальные колпаки. Как правило, такое устройство состоит из двух частей:

  • козырька, который накрывает отверстие выхода вентиляционной конструкции;
  • капельника, применяющегося для удаления воды с верхушки козырька.

Помимо выхода вентиляции, кровлю можно оснастить специальными приспособлениями — аэраторами. Они осуществляют циркуляцию воздуха между теплоизоляционным слоем и внешним покрытием крыши. Их используют в тех случаях, если длина ската превышает 3 м и естественной тяги для нормальной циркуляции воздуха не хватает.

Вентиляция холодного чердака посредством слуховых окон

Вентиляция чердака через слуховые окна является древнейшим способом обустройства частного дома. Слуховые окна размещают на противоположных фронтонах, с размерами 600х800 мм. Этот метод имеет массу достоинств и не лишен недостатков. В качестве достоинств можно отметить простоту монтажа и достаточное сечение, для хорошего воздухообмена. Недостатком такого метода является наличие застойных воздушных зон. Именно поэтому такая вентиляционная система чердака используется достаточно редко. В современном варианте слуховые окна делают меньших размеров, но они создают прекрасный воздухообмен, в сочетании с карнизно-коньковой вентиляционной системой.

Ссылка на основную публикацию
Похожее
