Как выбрать и уложить теплый пол под линолеум на деревянное основание

Теплый пол под линолеум на деревянный пол требует для укладки особого подхода. При этом стоит соблюдать все рекомендации и несложные правила монтажа. Такой подход позволит избежать дополнительных затрат на демонтаж и повторную установку обогрева, испорченного покрытия. Для того чтобы узнать все про электрическое отопление, нужно рассмотреть следующие вопросы:

1. Какой линолеум подойдет для теплого пола?
2. Что понадобится для проведения установки системы?
3. Как эксплуатировать систему «теплый пол», покрытой линолеумом?

На современном рынке представлены несколько больших групп подобного покрытия. К ним относятся:

• ПВХ (поливинилхлоридные);
• натуральные;
• резиновые (например, релин);
• алкидные;
• нитроцеллюлозные.

Отечественное производство позволяет потребителям выбирать покрытие на базе ПВХ и теплозвукоизолирующей основе. Доступны отечественному пользователю изделия на тканевой, алкидной и резиновой основе.

Особенности системы теплых полов на деревянное основание под линолеум

Насколько известно, линолеум – это в большинстве случаев материал синтетический, изготовленный из ряда химических веществ, которые при нагреве могут выделять ядовитые испарения. Именно поэтому те, кто планирует укладку линолеума, часто отказываются от идеи монтажа систем подогрева пола. Также дело может быть осложнено и тем, что полы в доме деревянные, а менять их на бетонную стяжку никто не собирается.

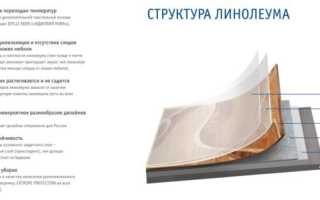

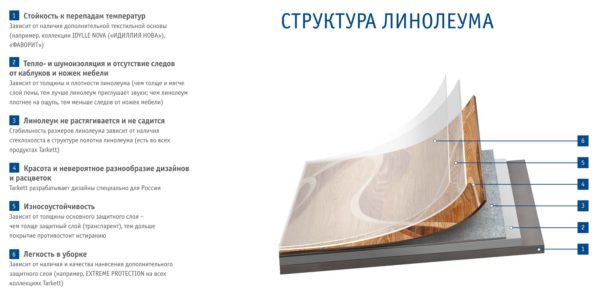

Структура полукоммерческого линолеума

Однако даже в таких ситуациях можно все-таки обустроить систему подогрева. Конечно, ее не так-то просто установить, да и те же свойства линолеума часто отпугивают владельцев квартир от монтажа теплого пола. Но если к этой проблеме подойти со всем вниманием, то выход из ситуации всегда можно найти и сделать теплые полы. Для начала нужно решить, какую систему подогрева можно обустроить в доме с деревянным основанием.

Линолеум, уложенный на фанерное основание

Разновидности и особенности их установки

Подготовка к укладке теплого пола
Схем подогрева теплых полов несколько, и для каждой из них применима особая система монтажа. А вот в качестве финишного покрытия можно использовать разные материалы, в том числе и привычный всем линолеум.

Разновидностей теплых полов всего три:

• инфракрасные;
• электрические;
• водяные.

Далее предлагаем рассмотреть более детально каждый из видов устройств, его характерные особенности и способы установки.

Схемы укладки теплых полов

*

Наиболее эффективная система обогрева на деревянный пол

Нередко владельцы домов размышляют о том, какую выбрать систему обогрева. Грамотный подход в данном деле обеспечивает нормальное функционирование проекта. На сегодняшний день существует две группы.

Водяная схема отопления

По надежной конструкции из труб циркулирует теплоноситель. Такая форма организации полов отличается долговечностью и продуктивной отдачей тепла.

Стоимость водяной системы ниже, чем электрического, однако существуют и недостатки. Например, путь по контурам теплового пола снижает температуру теплоносителя, поэтому существует ограничение по длине линий.

Подключение водяных полов к централизованному отоплению возможно лишь после получения специального разрешения, на практике – нереально. Для этого необходимо изменить комплекс проектных документов на жилой дом

Но водяные полы вполне подходят для отопления индивидуального жилья, особенно для первого этажа. Их подключают к котлу, что создает действительно экономичную схему.

Главной особенностью такой системы является то, что ее монтаж осуществляется «по-мокрому», в качественной бетонной стяжке. Для этого квалифицированные монтажники выдерживают заданную высоту и правила формирования цементно-песчаного слоя на деревянном полу.

Допускается положить стяжку на черновой пол, что приведет к увеличению нагрузки в несколько раз. К тому же здесь потребуется создать качественную гидроизоляцию, которая исключит попадание любого количества влаги. Таким образом, высота пола возрастает от 8 до 12 см.

Электрический отопительный контур

Особенно продуктивным и выгодным вариантом являются пленочные изделия инфракрасного типа. Нагревательные элементы представляют собой гибкие нагреватели на карбоновой основе, которые имеют ламинированную оболочку. На практике получается цельная пластина, симметрично поделенная на нагревательные секции.

Пленочные нагреватели на карбоновой основе используются при «сухом» монтаже. Данный вариант считается наиболее эффективным для формирования теплого пола с деревянным основанием

Преимуществом пленочного типа пола является то, что он отдает тепло в помещение равномерно. Конструкция служит долгое время и не нуждается в систематическом и дорогостоящем сервисе.

Использование стяжки

Инструкция будет выглядеть таким образом:

• имеющееся деревянное покрытие ремонтируется. При этом стоит устранить абсолютно все дефекты. При необходимости проводится замена планок;
• укладывается гидроизоляционный слой, для этого можно использовать любой материал, который склеивается при помощи скотча;
• производится монтаж теплоизоляционного слоя. Для этого используется тизол или схожий по характеристикам материал, который имеет фольгированное покрытие;
• поверх него монтируется электрический кабель с шагом в 20 см. Для фиксации используются держатели. Укладка кабеля может производиться по принципу спирали или параллельными полосами;
• между петлями монтируется температурный датчик, который потом подключается к терморегулятору;
• после окончания работ укладывается слой стяжки на основе песчаника и цемента;
• поверх него стелятся ДВП листы, крепление которых производится при помощи дюбелей. На поверхность стелется ламинат.

Какой выбрать линолеум

Вопрос выбора напольного покрытия тоже очень важен. Прежде всего, линолеум относится к категории синтетических материалов. Это опасно тем, что при нагреве он может выделять в воздух токсичные вещества. Следует определиться с составом и безопасностью понравившегося покрытия.

Это может быть:

• Мармолеум. Натуральный материал высокого качества, отличающийся огнеупорными и антистатическими свойствами.
• Алкидный или глифталевый линолеум. Синтетическое покрытие на тканевой основе. Неустойчив к воздействию высоких температур, может деформироваться.
• Виниловый линолеум. Изготавливается на основе ПВХ, имеет привлекательный внешний вид, при нагреве неприятно пахнет.
• Нитроцеллюлозный или коллоксиклиновый. Отличается высокой влагостойкостью, однако хорошо горит.
• Релин. Для его изготовления используется битум, синтетический каучук и резина. Плохо переносит нагрев, в жилых помещениях его используют очень редко.

Специалисты рекомендуют укладывать на водяной теплый пол мармолеум и виниловый линолеум, а на пленочный – мармолеум, виниловый и коммерческие модификации алкидного покрытия.

Еще один важный момент – степень теплопроводности линолеума. Если она низкая, то накрывать таким материалом теплый пол нет смысла, ведь покрытие будет отдавать очень мало тепла. Степень теплопроводности линолеума напрямую зависит от того, из какого материала изготовлена его основа.

Она может быть искусственной: с использованием вспененного ПВХ, полиэфира, стекловолокна или натуральной: войлочной, тканевой или джутовой. Для укладки на теплый пол однозначно не стоит выбирать линолеум на джутовой или войлочной основе, а также на вспененном ПВХ.

Основание для укладки линолеума должно быть тщательно выровнено, иначе через тонкое покрытие проступят все его неровности

Вне зависимости от того, какой тип линолеума будет выбран, существуют некоторые ограничения по его использованию. Покрытие может быть уложено только на систему, мощность которой не будет превышать 180 Вт/м2.

В этом случае температура пола не сможет подняться выше 28-30С, что гарантирует отсутствие деформации покрытия и выделения токсичных веществ. Кроме того, основание под укладку линолеума должно быть выровнено, иначе все его изъяны будут четко проступать через тонкий материал.

Типы качественного линолеума

Рациональный выбор покрытия для пола является фундаментальной основой для успешной реализации проекта пола с подогревом.

Рынок строительный материалов пестрит большим количеством и разнообразием линолеума. Для укладки изделия на пол отлично подойдут модели с высоким показателем отдачи тепла

Подбирать отделочный материал следует, исходя степени токсичности сырьевого материала.

Особенно следует акцентировать внимание на составе и безопасности специального покрытия:

• Виниловый. Изделие формируется на основании ПВХ, что придает ему красивое оформление. Но при сильном нагреве материал становится источником неприятного и резкого запаха.
• Релин. Основу производства такого линолеума составляет битум, каучук синтетического вида и качественная резина. Лицевой слой проблематично переживает нагрев, что не позволяет использовать его в жилых комнатах и помещениях.
• Нитроцеллюлозный (коллоксилиновый). Материал имеет высокий уровень влагостойкости, но хорошо поддается горению.
• Глифталевый (алкидный). Напольное покрытие на тканевой основе не выдерживает высоких температурных режимов, что приводит к значительным деформациям.
• Мармолеум. экологически чистый материал имеет высокое качество изготовления, что придает ему огнеупорные и антистатические характеристики.

Профессиональные строители сходятся во мнении, что для формирования водяного теплого пола подходит линолеум мармолевого или винилового типа. Более экономичным вариантом являются алкидные модификации со специальным пленочным покрытием.

Немаловажным фактором является возможность линолеума проводить тепло. Если данный показатель низкий, то нет никакого смысла использовать его. Остерегайтесь приобретения напольного покрытия из джута, различного войлока и вспененного ПВХ.

Напольная поверхность под линолеум должна быть выведена ровно. В противном случае через тонкое покрытие будут видны неровности

Между пленочным обогревателем и относительно тонким линолеумом необходимо расположить прочное основание, например, фанеру. Проигнорировав данную рекомендацию, вы добьетесь того, что все изъяны будут видны невооруженным глазом.

Какой ИК пол выбрать под линолеум

Инфракрасный теплый пол сегодня есть двух видов:

1. Пленочный. Это недорогое и бюджетное решение. Его просто укладывать, однако качество его обогрева не такое эффективное в сравнении с его аналогами. Если же у вас ограниченный лимит средств, то этот вариант идеальное решение.
2. Стержневой. В этом случае используется композитный материал. В термопары с токопроводящими шинами встроены гибкие стержни. Нагревательный элемент упаковывается в специальную полимерную пленку. При нагреве через нее легко проходит инфракрасное излучение. Данный тип инфракрасного теплого пола саморегулируемый. Это основное его преимущество.

Также существует мобильный переносной инфракрасный теплый пол. Он обогревает небольшую площадь.

Вариант использования кабельного пода для обогрева

В тех случаях, когда вместо пленочного электрического пола используется кабельный, процедура монтажа будет несколько отличаться:

• Перед тем, как правильно стелить электрический теплый пол, составляется подробный план расположения нагревательных витков.
• С поверхности основания убирают все загрязнения. При необходимости — проводят его выравнивание.
• Укладывается теплоизоляция.
• Постилается и фиксируется монтажная сетка.
• Монтаж кабеля должен точно соответствовать составленному ранее плану.
• Подключение терморегулятора и питания разрешается проводить только после установки термодатчиков.
• Протестировав систему, ее заливают бетонной стяжкой.
• Когда рабочая поверхность высохнет, можно приступать к укладке финишного покрытия.

Роль теплоизоляционного материала в этом случае обычно выполняют плиты пенополистирола или специально разработанный для кабельного теплого пола материал. Он имеет вид коврика из резины, с выпуклостями на поверхности. Благодаря этим выступам очень удобно фиксировать греющий кабель. Кроме того, это позволяет отказаться от монтажной сетки. Термодатчики необходимо устанавливать на одинаковом расстоянии от нагревающего кабеля: непосредственное их соприкосновение с нагревательным элементом или с бетонной стяжкой запрещено. В качестве защиты термодатчика часто используют футляр из гофрированной трубы.

Температурные ограничения для деревянного основания под теплый пол

Любое покрытие или основание для электрического обогрева имеет в эксплуатации свои термические ограничения. Так, оптимальный температурный режим для деревянного пола – 25–26 градусов. Гранично допустимая температура – 27 °C. Этот показатель справедлив для поверхности пола. Но стоит понимать, что датчик монтируется не на полу, а непосредственно в его конструкции. Потому на терморегуляторе следует ожидать параметров, занесенных в следующую таблицу:

Оптимальный температурный режим для деревянного пола

Из приведенных выше данных видно, что для мягких пород (сосна) допускаются более высокие температуры, тогда как при использовании твердых типов древесины (дуб, граб) нужно стремиться к несколько заниженному режиму.

Температурные ограничения для деревянного основания под теплый пол

Важно! При средней температуре в помещении близкой к 20 градусам для пола будет достаточно удельной мощности 80–100 Вт/м. При этом на поверхности покрытия будет температура примерно равна 26 °C.

Применяя инфракрасный обогрев в помещении с плохо организованной изоляцией, вопрос достижения оптимального температурного режима не стоит крайне остро. При этом можно эксплуатировать отопительные приборы с удельной мощностью не менее 80 Вт/м2.

Основные меры предосторожности

Меры предосторожности при монтаже теплого пола
Если предстоящие манипуляции будут проводиться без привлечения специалистов, то следует внимательно отнестись к самым простым методам предосторожности:

1. Термопленку укладывать в несколько слоев или внахлест запрещается. В лучшем случае система просто перегорит.
2. На терморегуляторе выставляется температурный диапазон не превышающий 30°С.
3. Включение без предварительной проверки целостности изоляционного слоя запрещается.
4. Терморегулятор следует подключать только после полного обесточивания жилого помещения.

Все необходимые работы можно проводить самостоятельно, однако при отсутствии должного опыта рекомендуется обратиться за помощью к специалистам, которые предоставляют определенные гарантии на свои работы. Опытный электрик может стать гарантией надежности и высокой продуктивности всей системы.

Подготовка основания

Какой бы вариант ни был выбран, дощатое покрытие, тем более, если оно не новое, требует определенной подготовки.

• Чтобы система «теплого пола» была эффективной, на деревянном полу следует ликвидировать все щели и зазоры.
• Если дощатый пол новый, не пропитан олифой и не покрыт краской, то его следует покрыть антисептическим средством и дождаться его просыхания.

«Облагораживание» старого деревянного покрытия фанерой

При выборе для монтажа пленочной инфракрасной системы поверхность дощатого покрытия должна быть идеально ровной. Если на нем есть существенные перепады или некоторые доски выступают выше других, то придется применить циклевку или настелить сверху листы фанеры. Края листов выравнивающего покрытия должны лежать в одной плоскости, не выше и не ниже уложенного рядом фанерного полотна. Кроме этого, они должны быть плотно подогнаны друг к другу.

Возможно, вас заинтересует информация о том, как укладывается инфракрасный теплый пол под ламинат

Укладка водяного пола не требует столь тщательного выравнивания – здесь будет выполняться настил из досок с вырезанными пазами для укладки труб. Но заделку щелей и обработку деревянного основания нужно будет провести обязательно, если на его поверхность не будет монтироваться фанера.

Как следует укладывать линолеум?

Процесс укладки полимерного материала осуществляется в несколько последовательных этапов, а именно:

• перед укладкой изделие держат около 24-х часов в помещении;
• если возникает необходимость, то линолеум разрезют на полосы и расстилают по поверхности без закрепления;
• включив пол с подогревом, дают универсальному напольному покрытию отлежаться еще 48 часов;
• закрепляют материал наиболее практичным и подходящим способом.

При выборе вариантов крепления линолеума следует отдавать предпочтение клеящей мастике. Смола должна быть качественной и оригинальной (от надежного производителя), чтобы тепло распределялось равномерно по поверхности.

Следует помнить, что пленочный пол инфракрасного типа выделяется простотой монтажа, а грамотная водяная структура – экономичностью, надежностью и долговечностью.

С правилами и руководством по устройству теплого пола под ламинат по деревянному основанию ознакомит следующая статья, в которой по шагам разобраны все этапы полного цикла работ.

Инструкция по монтажным работам

Теперь предлагаем вам ознакомиться с технологией укладки инфракрасного теплого пола под линолеум своими руками. Вся работа состоит из нескольких важных этапов.

Прежде всего вам необходимо определить будущее месторасположение терморегулятора, его высота и способ монтажа. Если у вас уже есть готовый проект, то сделать эту работу будет просто. Также необходимо тщательно подготовить основание пола. На нем не должно быть никаких загрязнений. Если пол имеет значительные неровности дефекты, то его следует выровнять соответствующими смесями.

На подготовленный пол укладывается теплоотражающий материал по всей площади пола. Между собой все полотна соединяются скотчем. После этого вам необходимо нарезать инфракрасную пленку на полосы необходимой длины.

Важно! Разрезать пленку можно только в указанных местах.

Размер полосы может достигать до 8 метров, а минимальный отрезок не меньше 20 см. Как уже говорилось, спланируйте укладку так, чтобы у вас были как можно длинные и цельные полосы. Сама термопленка укладывается на теплоотражающий слой медными полосками вниз.

Важно достичь того, чтобы между пленкой инфракрасного теплого пола и подложкой не было воздушного пространства. Благодаря этому, прогрев пола будет максимально равномерным.

После этого берете контактный зажим и устанавливаете его на медную токопроводящую полоску. При помощи плоскогубцев зажимаете крепко зажим. Помните, что эти зажимы одноразовые, поэтому выполняйте все правильно. Каждое соединение обязательно изолируется битумной изоляцией. Также изолируются такой изоляцией и серебряные контакты, при помощи которых осуществляется соединение медной шины с графитовыми нагревательными полосками.

Совет! Чтобы во время монтажных работ уложенная пленка не сходила со своего места, зафиксируйте ее к полу скотчем.

Теперь на стене осуществляете установку терморегулятора. Стоит заметить, что изготовление штроб выполняется в самом начале работ. Если дома есть дети, то поставьте терморегулятор так, чтобы они его не доставали. Провод в штробы укладывается в специальный гофр. Если прокладка провода осуществляется по наружи, то он маскируется в специальный пластиковый короб.

Идущие от пленки провода подводите к терморегулятору и осуществляете подключение согласно указанной схеме подключение от производителя. Еще не забудьте установить температурный датчик возле греющего элемента. В завершение вам остается подключить терморегулятор к электрической сети.

На этом монтаж теплого инфракрасного пола под линолеум можно считать завершенным. Однако перед укладкой линолеума, обязательно проводятся испытания системы на работоспособность. Так, для тестирования включаете систему инфракрасного теплого пола. Важно убедиться, что степень прогревания каждой полосы одинаковая. Также стоит проверить всем места изоляций отверткой индикатором. В этих местах должен отсутствовать ток. Если обнаружены какие-либо недочеты, то все эти огрехи следует незамедлительно устранить, например, улучшить качество изоляции и тому подобное.

После проведения тестирования сверху пленки укладываете слой пароизоляционной пленки. При этой работе действовать необходимо аккуратно, чтобы не повредить греющий контур. Пароизоляция соединяется между собой скотчем.

Грамотный монтаж электрических устройств для СТП

Тщательная подготовка всех необходимых материалов для строительства является важным моментом. При сборке напольной обогревательной конструкции необходимо приобрести качественный пленочный элемент. Укладка изделия осуществляется на расстоянии в 50 см от стен.

Следует помнить, что над пленкой не следует размещать тяжелые предметы в виде крупной мебели и бытовой техники. ИК нагреватель не осуществляет регулировку температурного режима

Если крупные объекты поверху не пропускают тепло, то оно постепенно возвращается назад к источнику. В результате проводник может перегореть или частично деформироваться. Определение точного количества пленки осуществляется, исходя из технологий и особенностей укладки.

Для беспрерывной работы нагревателей необходимы клипсы-зажимы, которые осуществляют крепления контактов (2 единицы на отдельную полосу). Но для начала нужно уложить теплоизоляционный материал с большим коэффициентом отражения, а также установить терморегуляторы, подготовить медные провода.

Укладка тепловой изоляции

Укладка теплоизоляционного слоя не занимает много времени, но это очень важный этап. Мероприятие является обязательным, так как тепло без защитного барьера будет уходить вверх и вниз. В результате большое количество энергии расходуется нерационально.

Реализация работ, как правило, осуществляется через рулонный изолятор. Изделие раскатывается на деревянном основании, при этом его отражающая поверхность должна смотреть вверх

Каждая полоса крепится к основанию при помощи степлера и двухстороннего скотча. Полосы при этом стыкуются без каких-либо зазоров. Места соединений тщательно проклеиваются скотчем.

Правила формирования пленочного пола

Процесс раскатки инфракрасной пленки осуществляется над изолятором при расстоянии в 50 см от стены. При этом размещение медной полосы должно быть четко внизу. В случае необходимости осуществите разрез материала на одинаковые полосы, исходя из маркировки пленочных секций.

Особенность нарезки пленки инфракрасного типа заключается в точности. Изделие формируется на полосы необходимых размеров по секционным линиям. Таким образом, вы избежите повреждения нагревательных элементов

Нагреватели на карбоновой основе не должны быть повреждены. Если вы обнаружили царапины или разрывы на изделии, то такие места следует обработать мастикой на битумной основе. Данный вариант также отлично подходит для изоляции медных электродов. Стыки материалов надежно крепятся специальными зажимами.

Схема параллельного соединения имеет следующую последовательность:

• размещение первого контакта на поверхности электрода осуществляется внутри специальной пленки. Сверху аккуратно прикладывается второй контакт;
• прочное и надежное соединение достигается за счет плотного придавливания электрода с зажимом при помощи плоскогубцев.

После детализированной укладки всех полос пленки инфракрасного типа осуществляется формирование общего полотна путем склеивания скотчем.

Голые концы электрических проводов изолируются пассатижами. Контакты термической пленки также подлежат изолированию, так как они по краю выполнены из серебра и способны проводить ток

Качественная проклейка полотна по периметру предотвращает скольжение.

Как правильно установить терморегулятор?

Монтаж терморегулятора в каждую комнату позволяет максимально эффективно эксплуатировать систему обогрева пола. Отдельные термодатчики приклеивают к полосам ИК пленки при помощи мастики. При этом каждый прибор должен быть надежно закреплен на карбоновом термическом элементе.

Вывод проводов датчика осуществляется к ближайшей стене. Чтобы избежать неровностей, в теплоизоляторе вырезают канавку под кабель.

Фиксация регулятора производится на стене с соблюдением правил подключения электрических проводов на основании инструкции от завода-изготовителя

С целью увеличения эффективности электрической защиты все устройства, мощность которых больше 2 кВт, подключают к отдельному защитному автомату. Выставив температуру пола на 30°С, дожидаются разогрева пленки.

Таким образом можно изучить состояние и функционирование системы. В случае обнаружения серьезных недочетов их устраняют.

Последний этап включает монтаж изоляции – пленки полиэтиленового типа, которая надежно закрывает систему теплого пола. Изделие аккуратно раскатывают сверху нагревательных элементов и фиксируют небольшими саморезами к основанию из дерева. Выполнять данную процедуру следует аккуратно, чтобы не зацепить электроды.

Монтаж линолеума на инфракрасный обогрев

Стоит рассказать о некоторых особенностях укладки линолеума на инфракрасный теплый пол. Прежде всего необходимо уложить слой ДВП. Только потом осуществляется укладка линолеума. Если этого не сделать, могут возникнуть проблемы с эксплуатацией теплого пола. Например, линолеум мягкий материал. Если на него упадет острый предмет, то он легко продырявиться. Если будет отсутствовать подложка в виде ДВП, то очень легко пробить нагревательный элемент.

После укладки линолеума на терморегуляторе следует настроить температуру на 28°С. Потом еще раз включаете и проверяете, насколько хорошо прогревается пол. Что касается самого линолеума, то его следует спешить сразу закреплять к ДВП. При включенном теплом поле он станет более мягким и хорошо уляжется на полу. Только после этого его можно окончательно зафиксировать.

Совет! Для крепления линолеума не рекомендуется использовать двусторонний скотч.

Укладка линолеума: особенности

Под линолеум с подогревом необходимо уложить фанеру или какой-либо другой подобный материал. Благодаря этому покрытие будет лежать ровно и нагревательные элементы не будут повреждены. Не стоит укладывать ДВП, так как выделяет формальдегиды.

Фанера фиксируется к поверхности дюбелями или саморезами. Делается это очень аккуратно, чтобы не повредить термопленку. Толщина листов фанеры должна быть больше 6 мм. Более тонкая она будет эластичней, что может привести к ее вздутию, если расстояние между крепежами будет большим.

Тонкую фанеру следует закреплять через каждые 15 см, при этом ширина термопленки должна быть от 0,5 м. Саморезы вкручиваются по кромкам листов или на месте разреза, то есть с шагом 17 см. Довольно сложно это сделать, не испортив нагревательные пластины, по этой причине выбирать стоит более толстый материал, однако прогреваться он будет хуже.

Чтобы тепло поднималось, подложка должна обладать большим тепловым сопротивлением по сравнению с фанерой.

Затем линолеум укладывается обычным методом. Если комната площадью меньше 20 м2, то клей можно не использовать.

Тонкости обустройства теплого пола водяного типа

Для монтажа такой системы нужно поверх деревянного основания уложить новый пол со специальными пазами, в которые впоследствии будут установлены трубы. Есть еще один вариант, предполагающий монтаж труб в специальные пенополистирольные маты, накрытые теплообменниками.

Мы более подробно рассмотрим первый случай.

Водяной теплый пол может быть установлен без использования цементной стяжки. На рисунке представлены две из возможных схем обустройства такой системы

Предварительные работы

Поверх деревянного основания монтируем лаги, на которые впоследствии будет укладываться пол. Их следует располагать на расстоянии порядка 60 см друг от друга. При этом обязательно следим за тем, чтобы высота лаг была одинаковой. Иначе основание под линолеум будет перекошено.

Между лагами укладываем слой гидро и парозащиты под утеплитель. Специалисты рекомендуют для этих целей использовать только специальные материалы. Применение обычной пленки неизбежно приведет к появлению конденсата, который будет накапливаться в утеплителе и разрушать его.

Поверх гидроизоляции укладываем слой утеплителя. Это может быть минеральная вата плотностью 40 кг/м3 или другой материал с похожими свойствами. Утеплитель кладем ровно, расправляя его между лагами. После того, как все будет уложено, накрываем его паро и гидроизолирующей пленкой.

Настилаем половую доску так, чтобы между планками образовывался паз для монтажа трубы. Его величина должна соответствовать диаметру детали. К примеру, для трубы диаметром 16 мм будет достаточно паза 20х20мм. На торцах основания нужно выполнить круглые пазы, так называемые петли.

Они предназначены для поворота тепловой магистрали.

Для укладки труб можно выполнить специальные прорези в досках настила. Пазы должны иметь достаточные размеры для того, чтобы в них можно было уложить трубы

Монтаж трубы

Поверх каждого продольного паза укладываем полоску фольги. Прямо на нее помещаем трубу и оборачиваем элемент фольгой. Ее края закрепляем степлером к доске. После чего крепим трубу к полу небольшими металлическими пластинками поперек паза. Это необходимо, чтобы деталь не выскользнула со своего места.

Таким образом укладывается вся труба. Важно, чтобы в пределах одного контура не было стыков. Нужно подготовить такое количество трубы, чтобы ее хватило на весь контур.

При этом нельзя забывать, что существует максимальное ограничение длины такого контура. При ее превышении гидравлическое сопротивление внутри трубы может привести к нежелательному эффекту статического равновесия.

В этом случае давления системы не хватит для обеспечения движения теплоносителя и контур «запрется». Для 16 мм трубы не желательно превышать длину в 70-80 м, а для 20 мм – 110 м. В случае, если расчетная длина больше максимального ограничения, придется разбить систему на два или более контуров.

Подключение к системе отопления

На последнем этапе подключаем теплый пол к отопительной системе. Эту операцию можно выполнить разными способами: с использованием коллекторной системы, при помощи смесительного узла или с ручным регулированием. Наиболее подходящий вариант выбирает владелец системы.

После того, как подключение выполнено, проводится опрессовка трубопровода. Это обязательная процедура, гарантирующая от неприятных сюрпризов в виде протечек и вспученного напольного покрытия. Водяной теплый пол накрываем листами фанеры, подготовив таким образом основание под монтаж финишного покрытия.

Трубы, уложенные в пазы, оборачиваются фольгой и закрепляются небольшими полосками металла. Так они не смогут выскользнуть из паза

Укладка плитки на фанеру. Как положить плитку на фанеру

Подготовка основания

Фанеру необходимо отшлифовать и очистить. Любая поверхность под плитку должна быть ровной. На идеально ровную и гладкую поверхность наносится два слоя грунтовки. После того как вы нанесете слой грунтовки следует подождать пока он подсохнет в течение пяти часов, затем второй слой точно также. Если укладка плитки делается в ванной комнате, то перед нанесением грунтовки фанеру нужно обработать специальным раствором для гидроизоляции.

Клей следует выбрать такой, который предназначен для проблемных поверхностей (фанеры, гипсокартона). Перед его приобретением прочтите инструкцию, чтобы убедится, что данная смесь подходит для работы с фанерной поверхностью и вашим типом плитки. Кроме традиционных клеев для плитки могут использоваться специальные двухкомпонентные полиуретановые клеи.

Укладка плитки

Класть плитку следует начинать со второго ряда, так как первый ряд будет подрезаться до нужного размера и он укладывается в самую последнюю очередь. Первые плитки рекомендуется устанавливать на самой дальней стене помещения. Горизонтальность уложенной плитки должна постоянно проверяться уровнем.

В течение какого-то времени пока клей не застыл плитку можно подгонять для достижения необходимого результата. Для точного выравнивания швов между плитками устанавливают крестики. Размер швов, как правило, составляет 2-3 мм, но если в помещении высокая влажность или постоянные температурные колебания швы могут быть увеличены до размера в 5 мм.

Клеевая смесь высыхает в течение 2-4 часов, потому лучше заготавливать небольшие порции. Для размешивания клея используйте специальный миксер, чтобы добиться однородности клеевой массы. Укладка плитки также производится на небольшой площади за один раз в пределах 1 кв.м. Клей нанесенный на поверхности фанеры и плитки начнет схватываться уже через 20 минут. Поэтому все манипуляции по укладке и подгонке плитки нужно успевать сделать за это время.

Завершающим этапом является затирка, но в данном случае она ничем не отличается от обычной процедуры укладки плитки.

Наиболее распространенные ошибки при укладке теплого пола

Установленный теплый пол

Основные ошибки:

1. Преждевременное включение. Стяжка еще не высохла окончательно, а система уже вовсю работает – ошибка наиболее распространенная. Большинство уверены, что это ускорит процесс застывания стяжки, а на практике только уменьшает показатель ее прочности. Понадобится не менее месяца для того, чтобы вспомогательный слой полностью высох. В противном случае все электрооборудование погорит.
2. Предварительный чертеж используемой схемы необязателен. Схематическое изображение поможет не совершить ошибок при монтаже основных элементов системы и не прогадать с общими габаритами помещения. Впоследствии может понадобиться установка окон, арок, дверей или сантехники и кабель поврежден быть не должен. Любой теплый пол имеет паспорт, где и указывается необходимая информация.
3. Попытка сэкономить на материалах. В связи с экономией расходных материалов, вокруг кабеля остается свободное пространство (воздух), что приведет к порче оборудования в дальнейшем. Раствором необходимо покрыть всю поверхность без исключения.
4. Установка датчика температуры с нарушениями. При необходимости провести замену датчиков следует раз в несколько лет и именно поэтому они должны находиться в видимости владельцев. Прибор не следует помещать в раствор, ведь для этого лучше использовать гофру без ответвлений.
5. Своевременные расчеты. Показатель сопротивления используемого кабеля рассчитывается еще до его укладки. Результат должен совпадать с информацией, приведенной в паспорте изделия.
6. Подготовленное основание. Этот этап пропускать не стоит, как и экономить на нем. Укладка материала должна проводиться на чистую, сухую и заранее подготовленную поверхность. От этого будет зависеть дальнейший эксплуатационный срок системы.
7. Прогулки по исходному материалу. Наступать или деформировать трубки или маты запрещено даже в процессе укладки материала. Жилы передавливаются и перестают функционировать отдельные участки.
8. Частые проверки работоспособности. До окончания монтажных работ систему проверять не следует.
9. Неправильно проведенные расчеты. Не стоит просчитывать всю поверхность помещения, ведь комната без мебели пустовать будет не долго. Под предметами интерьера устройство не укладывается. А перегревы системы могут случиться от того, что устройство будет работать на прогрев основания шкафа или кровати.
10. Не тот кабель. Для создания теплого пола используется только двужильный экранированный кабель. Подрезать его не следует, так как это неминуемо приведет к поломкам в дальнейшем.

Сухой способ укладки

Это делается таким образом:

• лаги устанавливаются с шагом в 55 см. Расстояние будет зависеть от размера теплоизоляционных плит;
• черновой настил делается при помощи досок, которыми подбиваются лаги;
• по всей поверхности производится укладка пленки гидроизоляционной. Ею так же стоит покрыть лаги. Это позволит продлить срок эксплуатации всего «пирога»;
• теплоизоляционный слой укладывается между лагами. Фольгированное покрытие должно быть направлено вверх. Полностью всю поверхность покрывать не стоит, со стороны стен должно остаться небольшое расстояние;
• монтажная сетка укладывается между лагами и позволяет закрепить используемый кабель правильно;
• параллельно укладываются остальные нагревательные элементы относительно расположенным деревянным брускам. Так образуются петли, через которые будет уложен кабель. Крепится он при помощи хомутов разного размера;
• между петлями должен быть установлен термодатчик, который потом необходимо присоединить к терморегулятору;
• после этого можно приступать к монтажу линолеума под теплые электрические полы. Можно использовать ДВП или другие схожие по характеристикам материалы. Крепятся они на саморезы, после чего можно стелить линолеум. Если есть необходимость, то для большей уверенности при закреплении материала можно использовать двусторонний строительный скотч.
