Мастер выключатель на всю квартиру

Обеспечение комфорта и безопасности – одно из основных стремлений архитекторов, инженеров-проектировщиков и дизайнеров при работе над любым новым проектом. Это обязательные условия для полноценного отдыха, досуга, профессиональной деятельности человека. На любом современном объекте жилого, коммерческого, административного или промышленного типа одной из важнейших инженерных систем является сеть электроснабжения. Освещение, бытовые приборы, оргтехника, производственное и торговое оборудование – все работает на электроэнергии. Монтаж мастер кнопки в таких условиях – это эффективный способ сделать использование электросети проще и безопаснее.

Очень часто по пути на работу или в течение дня человеку приходят в голову мысли о том, не забыл ли он отключить кофеварку, утюг, выключить свет, телевизор. И дело не только в пустой трате электроэнергии, но и в безопасности. Распространенной причиной пожаров становятся не отключенные бытовые электроприборы. Установка мастер выключателя полностью решает эту проблему.

Мастер кнопка — это система, которая позволяет одним щелчком кнопки или даже удаленно обесточить объект или отдельные ветки питания

Что такое мастер кнопка, и как она работает

Мастер выключатель – это система, которая состоит из следующих элементов:

Контактор – специальный электромагнитный размыкатель, предназначенный для дистанционного включения и отключения силовых электрических цепей. Устанавливается в щитке на DIN рейке;
Управляющий элемент – это может быть обычный двухпозиционный выключатель, считыватель бесконтактных ключей, карт, GSM или Wi-Fi модуль удаленного управления. Он взаимодействует с контактором, который в свою очередь замыкает или размыкает силовую электрическую цепь;
УЗО – устройство защитного отключения, обеспечивающее безопасность системы.

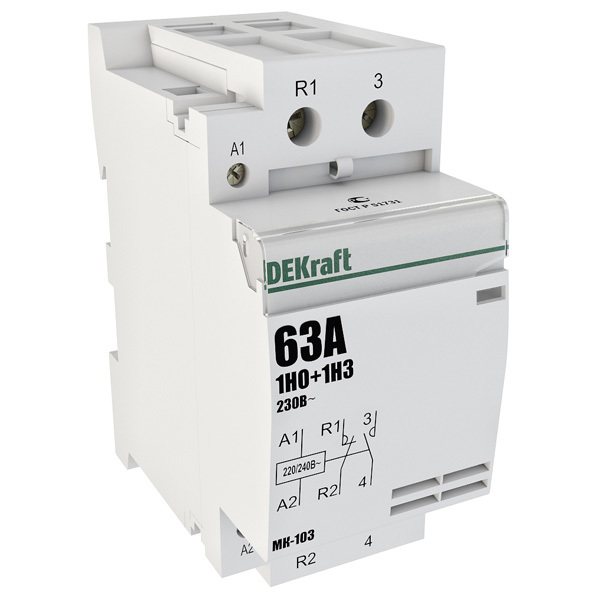

контактор модульный

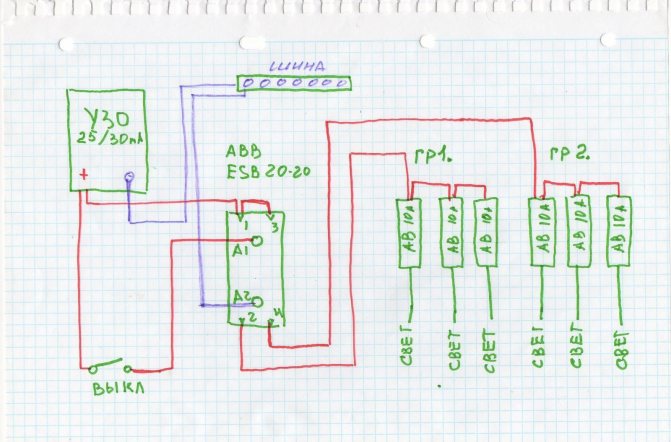

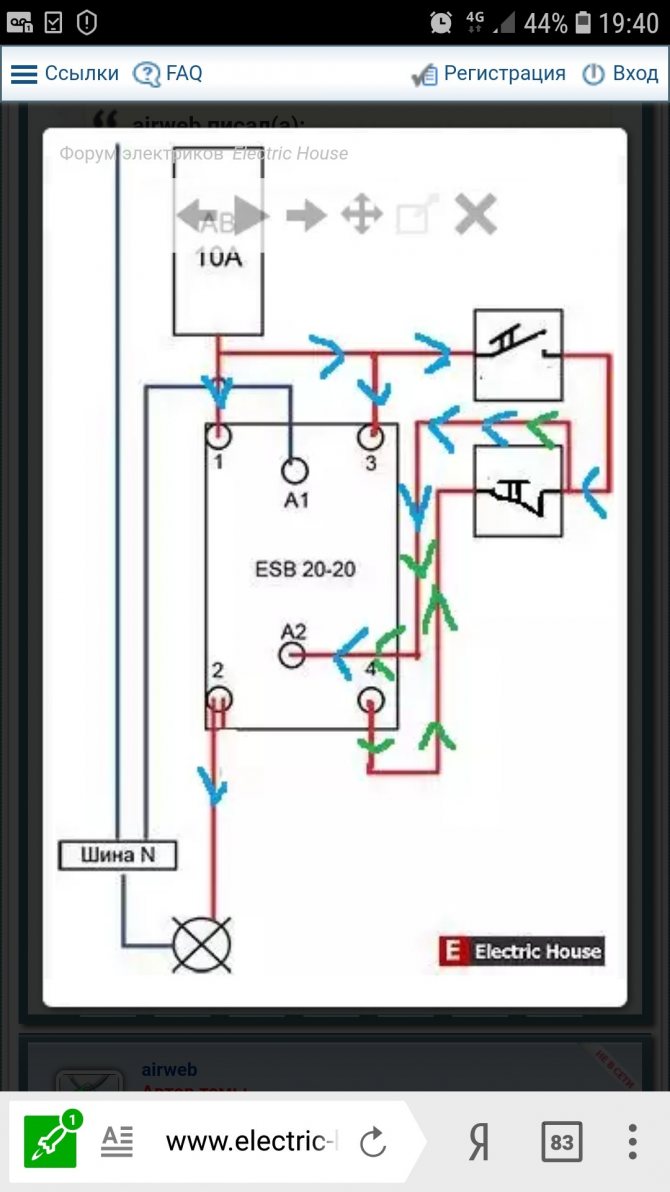

Если использовать простейшую схему мастер кнопки, то в щиток устанавливается контактор (его параметры зависят от общей нагрузки на управляемых электрических ветках питания). На него подается ноль и фаза, которая пропускается через УЗО и направляется в двухпозиционный выключатель-размыкатель, а затем возвращается в контактор. В зависимости от количества полюсов, к нему можно подключить 1-3 и более веток питания.

Если перевести выключатель в положение «Выкл.», сработает контактор, в котором произойдет размыкание цепи. Все запитанные от него электроприборы окажутся обесточенными. При включении выключателя электромагнитное реле снова сработает и вернет питание на подключенные ветки.

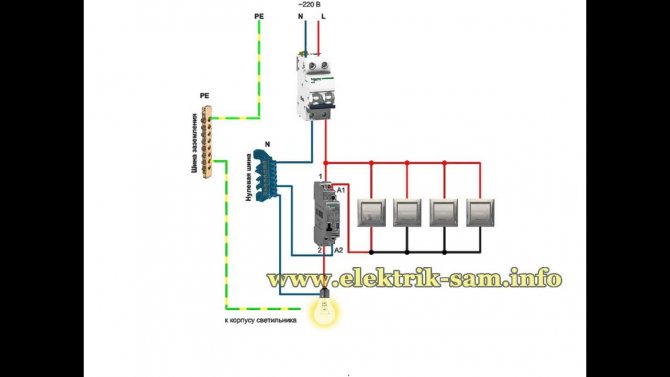

Импульсное реле принцип работы и схема подключения. Часть 2

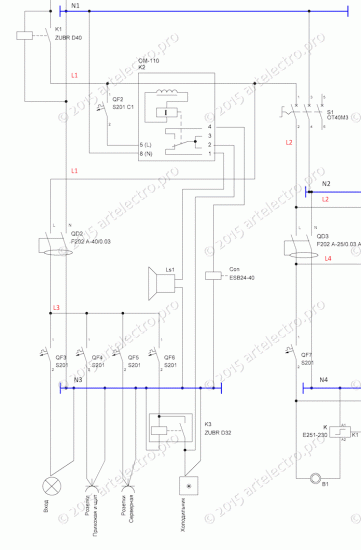

Схема сборки электрощита вводная группа. Релле напряжения и контактор. Сборка электрощита

Выключить весь свет одной кнопкой

У многих функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Самый простой сценарий — это выключить весь свет сразу при уходе из дома. Для того чтобы реализовать такую возможность, система Умный Дом совершенно не нужна, всё можно сделать гораздо проще.

Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет квартиры или дома. При желании можно поставить контактор ещё и на отключаемые розетки (вот отдельная статья на эту тему).

Контактор, он же пускатель — элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB EN20-20N-06.

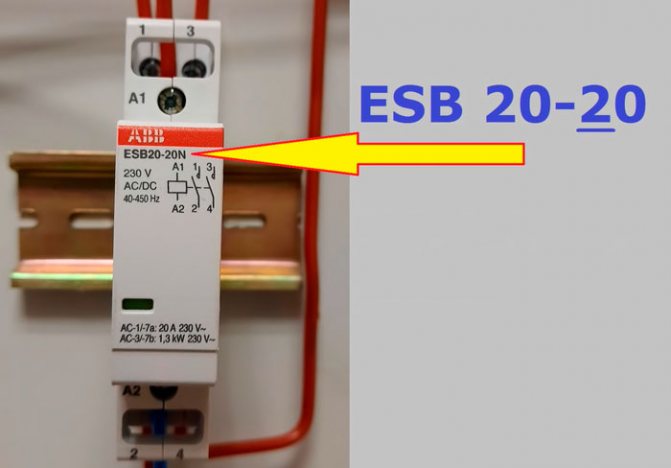

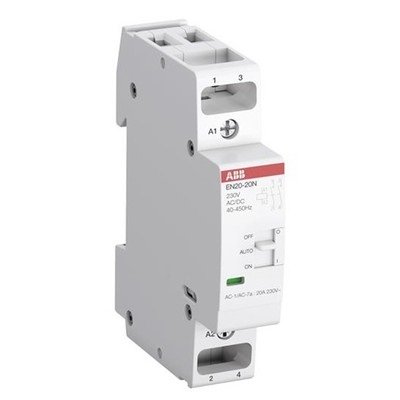

Контактор ABB EN20-20N-06

Читайте также:

Мерцает лампочка при выключенном свете как исправить

Стоит порядка 3 тысяч рублей, управляет током до 20 ампер, чего, как правило, достаточно для света небольшой квартиры. Удобный плюс — наличие на нём переключателя для того, чтобы вручную его включить или выключить.

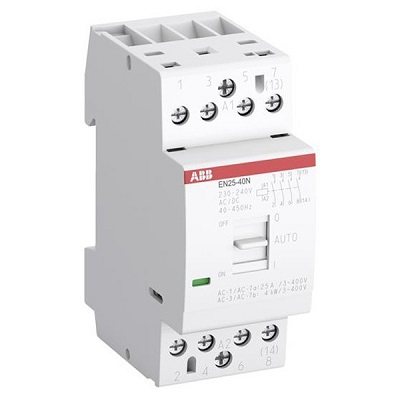

Вот вариант ABB EN25-40N-06 для трёхфазной сети, такой же контактор с четырьмя полюсами коммутации:

Максимальная мощность коммутации каждой из 4-х групп контактов 25 ампер. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома с трёхфазным питанием.

На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение. Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение. У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока.

У всех других производителей вы тоже без труда найдёте аналогичные контакторы. Лучше искать с переключателем на корпусе: дороже, но удобнее.

При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В.

Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись, но они попадаются реже.

Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс (серия ABB E290). Можно использовать моностабильные клавиши выключателя. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле из нескольких мест.

Читайте также:

Как отрегулировать редуктор давления воды в квартире

Более интересный вопрос в том, как управлять функцией «выключить всё».

Простой вариант — с настенного выключателя. Обычный бистабильный (классический) выключатель. Нажали вниз — всё выключилось, нажали вверх — включилось. При этом свет включится в то состояние, в котором он был в момент выключения. Выключатель просто подаёт 230В на контактор.

Можно с одного выключателя выключать сразу свет и розетки, а можно поставить два разных выключателя для разных целей.

Можно поставить разные выключатели для отключения света разных этажей или разных зон.

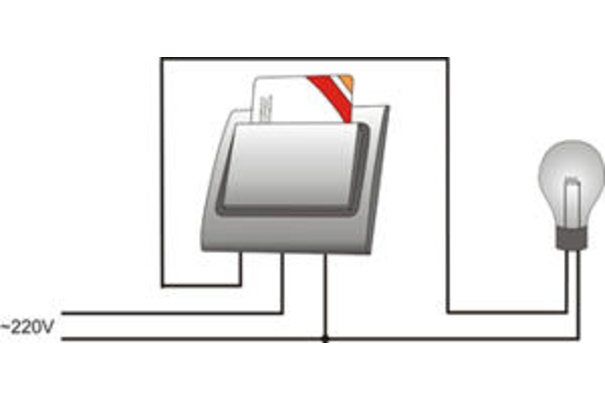

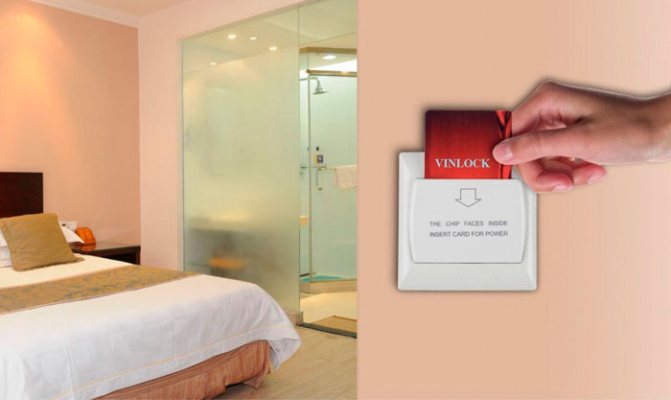

Точно такой же, как в отелях стоит на включение и выключения всего света и розеток.

В него вставляется любая карта подходящего формата. Карта просто нажимает на кнопку внутри устройства. Стоит такое устройство от 500 рублей, уставится в обычный подрозетник. Плюс от предыдущего варианта — его не нажать случайно.

Минусы: во-первых, подойдёт абсолютно любая карта, во-вторых, надо эту карту класть рядом (потеряется) либо носить с собой. Ну и не так красиво, дома всё-таки не отель.

Этот вариант гораздо более удобный и надёжный.

Наверное, у каждого на ключах есть ключ-капля от калитки или домофона:

Читайте также:

Горячие батареи отопления: как красить зимой, какую краску выбрать

На стене нам понадобится разместить считыватель ключей со встроенным контроллером, например, Matrix IIK

Снаружи он выглядит как белый прямоугольник с маленьким светодиодом. К нему нужно подвести питание 12В, на плате находится реле. Есть два режима работы: подача короткого импульса по прикладыванию запрограммированного ключа или включение-выключение реле по прикладыванию ключа. Можно запрограммировать все свои ключи. Поддерживаются любые ключи формата EmMarine (ключи-капли), а также бесконтактные карты этого формата. Есть модели с поддержкой более защищённых от копирования, но менее распространённых карт Mifire.

Работает и с контакторами, и с импульсными реле. Самое интересно, что этот считыватель можно спрятать, полностью заклеив обоями, например. Дальность считывания — порядка 1-2 сантиметров. Главное, не закрывать его металлическими элементами.

То есть, во-первых, он может быть незаметным, во-вторых, не нужно носить отдельный ключ или карту, в-третьих, его не активировать случайно.

Этот считыватель предназначен для систем контроля доступа, у него есть разъём для подключения «кнопки выхода», по нажатию которой контроллер также изменит состояние реле или даст импульс. Можно вывести куда-то эту кнопку и использовать как резервный вариант на случай потери ключа.

Задача простая: выключать свет или от входа в квартиру или, например, из спальни. Тут нам понадобится импульсное реле, которое меняет состояние, получая импульс 230В от любого источника. Вот схема работы:

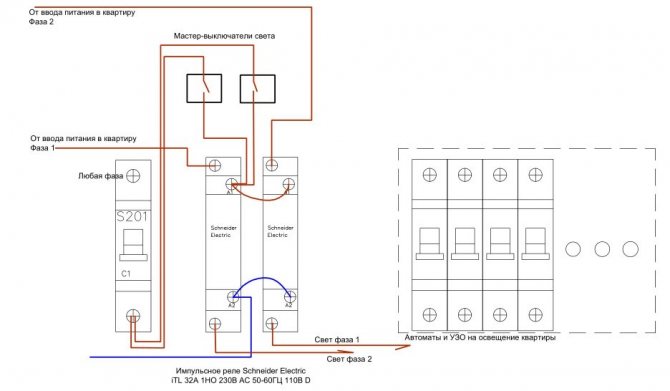

В этой схеме два импульсных реле, потому что свет квартиры висит на двух разных фазах, их надо подключать через разные реле. Либо можно использовать импульсное реле с двумя группами контактов. На мастер-выключатели подаётся 230В, они подают импульс на реле для изменения состояния. Мастер-выключателей в этой схеме может быть и больше, сколько угодно.

Можно один из мастер-выключателей заменить за карточный выключатель, а другой на считыватель ключей, это как удобнее.

Читайте также:

Как крепить потолочный карниз технология монтажа, применяемые крепления

Можно в качестве устройства управления поставить кодонаборную клавиатуру, на которой надо набрать 4- или 5-значный код для включение-выключения света, но это уже менее удобно.

Тут стоит задуматься о том, как разместить выключатель таким образом, чтобы на него не нажимали случайно. Поставим на видном месте у входа — будут на него нажимать для включения света в прихожей. Так что стоит его ставить в менее заметном и очевидном месте, либо, как я писал выше, вместо него делать считыватель бесконтактных ключей или менее заметную кнопку.

У варианта общего отключения света (как и розеток) через контактор, про который я писал выше, есть один недостаток — после того, как вы отключили весь свет нажатием выключателя, надо не забыть повторным нажатием выключателя этот контактор включить. При включении контактора свет перейдёт в то состояние, в котором он был в момент выключения. То есть, вернуться домой и сразу пытаться включать свет с обычных выключателей, не включая мастер-выключатель, не получится.

Да, в этом есть некоторое неудобство, это расплата за простоту выключения всего света контактором. Решить эту проблему позволяет разве что система Умный Дом. Вот один из простых вариантов:

Wirenboard — это российское оборудования для систем автоматизации. Модули реле отлично подходят для реализации управления освещением.

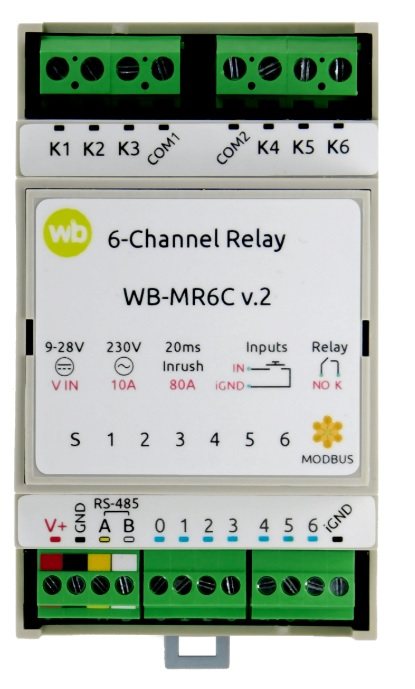

Вот 6-канальное реле Wirenboard WB-MR6C v.2, стоит 3500 рублей. На реле, клеммы которых размещены на модуле сверху, подключаем линии освещения. А на входы, клеммы которых снизу, подключаем выключатели слаботочным кабелем (витой парой, как правило, удобнее всего).

Wirenboard WB-MR6C v.2

При нажатии на выключатели меняется состояние соответствующего выхода модуля. При подаче сигнала (точнее, объединения с клеммой iGND) на вход 0, все выходы выключаются. В такой схеме надо до всех групп света вести кабель питания напрямую из щита, а до выключателей — слаботочные кабели (можно и силовые, но зачем). Также у Wirenboard есть модули диммеров, модули управления светодиодными лентами разных типов. Если добавить в систему контроллер Wirenboard 6, то можно будет реализовывать сложные сценарии и скрипты, в перспективе управление голосом и прочие функции систем Умный Дом, но можно контроллер не добавлять, тогда будет простая логика работы света от выключателей.

Выключатели могут быть как импульсные (которые отжимаются обратно после нажатия), так и классические двухпозиционные.

Чем мне нравится такая схема, так это гибкостью. Всегда можно изменить назначение любой клавиши любого выключателя, можно управлять одной группой света с любого количества клавиш и наоборот — любым количеством групп света с одной клавиши (это называется сцена света). Захотели через 10 лет поставить любую систему Умного Дома — все кабели уже проложены как надо. Захотели вообще не ставить никакой автоматики — поставили обычные реле. Никаких распределительных коробок не надо, на выключатели идёт витая пара, что особенно для деревянных домов хорошо.

Подробнее про Wirenboard можно почитать в моих статьях:

Подбор оборудования Wirenboard и проектирование системы
Wirenboard: входы-выходы и скрипты
BARY — Программное обеспечение для визуализации Wirenboard и не только

А вот статья про общее отключение розеток.

131, всего, сегодня

Что такое контактор, и зачем он нужен в схеме подключения мастер кнопки

У многих может возникнуть вопрос – зачем усложнять, ведь можно просто напрямую использовать общий выключатель или даже автомат. Проблема в том, что автомат, если и будет соответствовать по мощности нагрузке на управляемых ветках питания, не рассчитан на работу в режиме выключателя, и быстро выйдет из строя. Кроме того, он устанавливается в щитке, а значит, что каждый раз для обесточивания объекта придется направляться к нему.

Использовать напрямую обычный двухпозиционный выключатель тоже нельзя. Это обусловлено тем, что он не рассчитан на высокие нагрузки – максимум 10-16 Ампер. Если он постоянно будет работать в условиях повышенных нагрузок, то тоже быстро выйдет из строя или даже расплавится, что может привести к возгоранию.

Контактор – это специальное электромагнитное реле, которое предназначено для работы в силовых электрических цепях с высокими нагрузками. Его выбор – задача для опытного электрика, который правильно рассчитает общие нагрузки в цепи с учетом поправочных коэффициентов на пусковые токи. Таким образом, мастер кнопка – это выключатель без нагрузки, который управляет контактором, пропускающим ее через себя. Зачем это нужно?

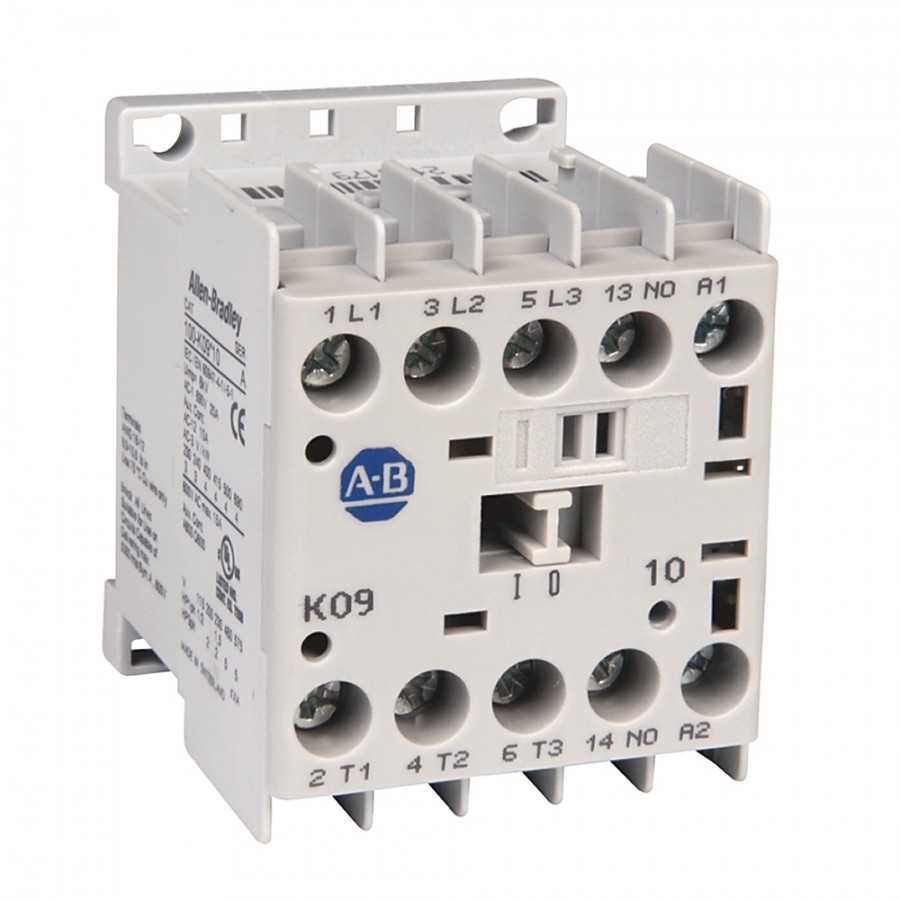

контактор силовой

Безопасность – отсутствие рисков перегрева, возгорания;
Удобство – мастер выключатель можно установить в любом удобном месте, не нужно идти к щитку;
Практичность – можно обесточить все управляемые ветви питания одним нажатием.

Мастер выключатель на всю квартиру

Многие современные дома людей по всему миру уже не только догнали, но и перегнали фантазии писателей-фантастов. Инженеры ежедневно создают устройства, облегчающие быт людей. Многие вещи и устройства еще недавно показались бы нам чем-то нереальным, но уже сейчас они существуют и применяются широко в обычных домах. Самое же главное – это то, что все эти устройства вполне доступны каждому, хотя не все про них еще знают.

Наверное, с любым человеком была такая история: когда уже надел ботинки и тут вспоминаешь, что в спальне свет не выключен. Что делать? Ползти до комнаты или разуться и быстро добежать. А можно поставить в квартире умный выключатель и одной клавишей обесточить всю квартиру. Удобно ведь, правда? Давайте разберемся, что это такое.

Принцип работы умного выключателя

Мастер-выключатель это такой же обычный выключатель, только он одновременно выключает все электроприборы в квартире и некоторые элементы уличного освещения, за исключением отдельных.

На самом деле уже многие из нас знакомы с мастер-выключателями. Они уже не один год успешно применяются в отелях. Выходя из своего номера, вы картой проводите по сканеру, закрывая дверь, в этот момент в помещении выключается вся электрика: свет, телевизор и все остальные электроприборы за исключением тех, работу которых нельзя прерывать (холодильник, электровентиляция и т.д.).

Мастер-выключатель представляет собой коммутационный аппарат в электрике, который ничем не отличается от стандартного выключателя. Он управляет всем электричеством в помещении посредством коммутации через него импульсного реле и контактора. Мастер-выключатель управляет контакторами, которые питают шину автоматического выключателя группового освещения. Кабель от автоматического выключателя в свою очередь идет уже на обычные выключатели и электроприборы во всех комнатах. Основными элементами реализации процесса управления являются импульсное реле и контактор.

Импульсное реле представляет собой двухпозиционное электромагнитное устройство, которое предназначается для частого дистанционного переключения силовых электрических цепей в обычном режиме работы. Реле управляет регулированием цепей освещения или работой электроприборов. Импульсное реле потребляет электричество только в момент коммутации – этого его отличительная особенность. Контактор является двухпозиционным электромагнитным аппаратным средством. Оно предназначается для дистанционных переключений электроцепей в обычном режиме работы.

Из определения видно, что эти устройства близкие по назначению, но имеющие различия в принципах работы. Катушка в составе модульного контактора находится всегда под напряжением, в отличие импульсного реле, который получает питание от кратковременных импульсов. Важно знать, что контактор работает при коммутации силовых цепей с индуктивной нагрузкой (вращающиеся электрические машины). Устройство имеет в своем составе дугогасительные камеры, а в некоторых случаях контакты с повышенной стойкостью к выгоранию от воздействия электро дуги при минимальных токах. Зазор между соседними контактами у прибора не меньше 4 миллиметров при значении 380 В. Стоит отметить, что данные приведены для примера.

Импульсное реле же предназначено для коммутации слаботочных цепей с невысокой индуктивностью. Например, это могут быть лампочки, другие виды реле, катушки контакторов, подключение и др. поэтому стоит понимать, что контакты реле совсем не предусматривают горение электрической дуги, кроме отдельных случаев предусмотренным техническим исполнением.

При проектировании важно обратить внимание на применение разных типов магнитных пускателей. Контакторы подходят для управления силовым электрооборудованием (например, подключение трехфазной нагрузки), а импульсное реле для цепей с малым током. Не забывайте и про правильное подключение всей системы в распределительном щитке. Лучше, если все работы будет проводить специалист с большим опытом.

Управление всеми энергосистемами в доме с помощью обычного выключателя удобно и уже давным давно широко используется за границей. В России же применяется недавно, но используется повсеместно. На всю систему электрооборудования в доме устанавливается один «контрольный» выключатель. Монтаж и примеры можно посмотреть на видео в интернете.

Если вы решили реализовать данную систему у себя дома, рассмотрите возможность добавления к системе автоматизированных контроллеров, таймера и других инновационных технологий для управления системой в вашем доме. Так вы добьетесь еще большего комфорта и экономии электроэнергии. Примерная схема включения представлена на изображении к данному материалу.

Как поставить мастер-выключатель дома?

Для установки в домашних условиях на 220В достаточно контактора. С помощью него вы сможете реализовать следующие функции мастер-выключателя:

Выключение электрических приборов и света во всей квартире при помощи всего одной кнопки.
Выключение определенных приборов из нужной точки квартиры. (при напряжении 220 Вольт)

Получается, что пользователю нужно определиться, какие именно электроприборы он хочет выключать одной кнопкой, а какие оставить. К примеру, это может быть свет во всей квартире плюс электроплита, телевизор и полностью электропитание в спальне.

Конечно, если рассматривать глобально, то все эти функции присутствуют в системе «Умный дом». Но не всем по карману его установка. Мастер-выключатель же доступен практически каждому. Кроме того, его надежность и простота реализации добавляют преимуществ этой системе. Надо ли говорить, что и в обслуживании мастер-выключатель намного проще и дешевле. Не нужно покупать км. проводов для его реализации, все делается достаточно быстро и просто.

Устанавливаем мастер-включатель дома самостоятельно

Надо сказать, что идея для дома не новая. Однако с появлением новых технологий контакторы уменьшились в размерах, стали тише и их установка сейчас намного проще. Если вам понравилась идея мастер-включателя дома, и вы хотите ее реализовать, то наилучшим местом для установки будет электрощит. Контакторы легко интегрируются на din-рейку.

Один из проверенных способов установки это на схему однофазного щита. Система реализуется на три группы света при помощи контактора маркировки iCT 25А 220 В 2НО Schneider Electric (на фото). Питание подается на верхние контакты, при этом с нижних оно идет на три группы освещения. На контакты А1, А2 подается управляющее напряжение при помощи управляющего выключателя. В жизни это выглядит так: вы нажимаете кнопку (вниз) при этом все электроприборы выключаются. Нажимаете вверх – включаются. Если напряжение на контакторе отсутствует, силовые клеммы находятся в разомкнутом состоянии и соответственно свет выключен. В этот момент свет переходит в то состояние, в котором он находился на момент выключения. Кнопка выключения просто подает напряжение 230 Вольт на контактор.

Подбираем контактор

Контактор несколько основных параметров:

Значение напряжения в сети управления. Берем на 230В, так как это большинство электроприборов имеет именно такие требования.
Значения управляющего напряжения контакторов. Берем:24В, 48В, 110В, 230В, 400В. Можно рассматривать как переменного, так и постоянного тока.

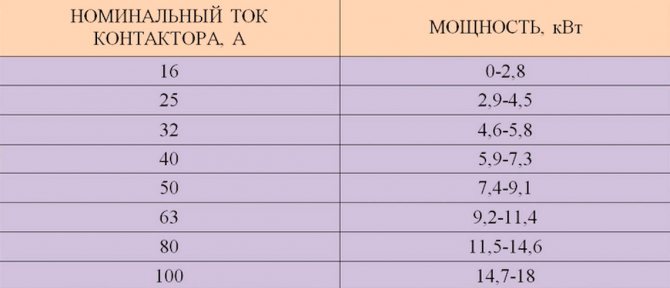

Значение номинального рабочего тока. Для этого параметра обязательным является расчет нагрузки.

Каждый электрический прибор имеет шильдик с указанием мощности и напряжения данного устройства в Вт или кВт С учетом этих значений выбираются электрические устройства. Еще один важный параметр – это число полюсов, или по-другому групп контактов. Виды 2 и 4 «НО» — нормально открытый, «НЗ» — нормально закрытый. Выбор по данным параметрам осуществляется исходя из индивидуальных требований и предпочтений, а также в зависимости от силы тока, назначения контактора и существующей схемы.

В зависимости от ситуации и существующих параметров можно подобрать различные варианты реализации с точки зрения экономии. Если для клиента важен уровень шума, можно выбрать малошумный контактор. Цены на устройство разнятся, в зависимости от характеристик и производителя. Но если есть цель, то найдется и решение. «Люкс Дизайн» выполняет подключение мастер-выключатель для домашнего использования, а также на коммерческих объектах. Рассчитываем все расходники, проектируем схем подключения и реализуем на месте.

Подводя итог

Идея размещения дома системы «мастер-выключатель» интересная и имеет достаточно обширное применение. Здесь все зависит от потребностей клиента и поставленных задач. В общем и целом стоимость реализации может быть вполне доступной для любого кошелька. Но стоит помнить о некоторых минусах устройства:

Работа выключателя сопровождается небольшим шумом.
Прибор занимает место в щитке.
Придется потратиться на комплектующие.
Понижение надежности работы схемы.

Не смотря на то, что есть небольшое количество минусов, плюсов внедрения такой системы у себя дома или на рабочем объекте намного больше, не говоря уже о повышении уровня безопасности и снижения риска возникновения возгорания из-за не выключенных электроприборов. Поэтому, устанавливать ли такую систему у себя — решать вам. Насколько рентабельной будет установка можно определить после подробного рассмотрения электрической системы в доме. Стоит отметить, что в 90% установка мастер-выключателя улучшала ситуацию.

Если вы хотите, поставить мастер-выключатель быстро, качественно и без лишних затрат с гарантией на работу, закажите комплекс работ по установке в «Люкс Дизайн». Наши мастера с большим стажем сделают все качественно и в срок!

Критерии выбора контактора

Не стоит самостоятельно выбирать контактор – это задача для электрика высокой квалификации, у которого есть опыт работы с этим видом коммутационных устройств. И сложность тут не только в том, чтобы правильно рассчитать параметры, но и в выборе производителя.

Контакторы – это недешевое оборудование, поэтому часто на этапе закупки подрядчик или заказчик хотят сэкономить. В результате приобретается модель низкого или среднего ценового сегмента. При включении они издают громкие щелчки, во время работы могут гудеть при залипании контактов, а ресурс их ниже. Лучше сразу купить надежный контактор, который полностью окупит себя во время эксплуатации.

Критерии выбора:

Номинальный ток, напряжение – электрик рассчитывает параметры тока в коммутируемой цепи с учетом нагрузок от каждой точки потребления, поправочных коэффициентов, пусковых скачков;
Число полюсов – определяет количество фаз и коммутируемых электрических цепей;
Напряжение электромагнитной катушки – в большинстве случаев в квартирах, частных домах, офисах используются модели с напряжением 220В.

Опытный электрик учитывает некоторые дополнительные параметры, в том числе, класс контактора (от него зависит ресурс коммутатора), степень защиты и т.п.

Способы управления контактором – виды мастер выключателей

Наиболее распространенным и простым решением задачи является установка обычного двухпозиционного выключателя, подобного тем, что используются для включения света в помещениях. Если это квартира или дом, то его монтируют в коридоре, прихожей, для офисов удобным местом установки будет холл.

Но это не единственный способ управления контактором при монтаже мастер кнопки. Еще более эффективным и простым конструктивным элементом является магнитный считыватель бесконтактных ключей. Обычно такая технология применяется в отелях, гостиницах и офисах. Постоялец или сотрудник, покидая помещение, прикладывает карточку или магнитный ключ к такому считывателю, и контактор отключает свет и розетки.

Еще более продвинутые способы управления – транспондеры и GSM или Wi-Fi модули. Транспондер – это разновидность приемо-передающих радиоэлектронных устройств с особой кодировкой. Когда метка оказывается в радиусе приема сигнала, срабатывает мастер кнопка, и свет включается или выключается. А модули GSM или Wi-Fi позволяют управлять коммутацией удаленно.

Что такое мастер-выключатель

Модульный контактор
Контактор представляет собой модульный элемент, установленный на DIN-рейку и обеспечивающий удобное переключение нагрузки в домашней системе электроснабжения. От выбранного контактора зависят и его эксплуатационные характеристики. К примеру, если устанавливается мастер-выключатель с четырьмя группами контактов, предельно допустимая мощность коммутации каждой из них будет находиться в районе 24 ампер. В преимущественном большинстве случаев достаточно такого выключателя, чтобы без каких-либо проблем отключить электроэнергию в своей квартире или загородном доме.

Если в помещении используется однофазное питание с мощностью до 20 ампер, вполне достаточно будет установить двухполюсный контактор.

Простейший вариант управления контактором – использовать главное отключающее устройство, которое будет размещено внутри помещения. Выглядит такой прибор как обыкновенный выключатель, который работает в двух положениях – «вкл» и «выкл». При выключении свет сразу пропадает во всем помещении, независимо от положения остальных выключателей, в то время как при обратном включении системы свет появится только там, где он был включен.

Не обязательно использовать единственный главный выключатель, который одновременно будет регулировать и верхний свет, и розетки. В домах в основном используется вариант с двумя раздельными приборами под каждую цель. Более того, в крупных коттеджах используются выключатели, регулирующие подачу электроэнергии для разных этажей или помещений.

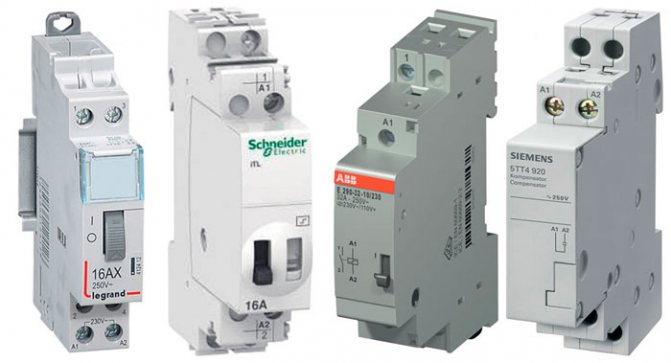

Что такое импульсные реле, и какую роль они играют в монтаже освещения

Еще один элемент, косвенно связанный с мастер выключателем, это импульсное реле. В отличие от обычного автомата, оно больше похоже на контактор, который может работать в ручном режиме. Применение импульсных реле связано со следующими плюсами:

Значительное упрощение схемы электропроводки при монтаже освещения на объекте;
Возможность применения однопозиционных кнопок-выключателей – более надежных, простых, безопасных и долговечных;
Отсутствие рисков перегрева и оплавления, возгорания выключателей – вся нагрузка идет через импульсное реле.

Их монтаж вместе с мастер выключателем повышает уровень безопасности на объекте и делает использование электроприборов и освещения более комфортным, простым.

импульсные реле

Области применения и плюсы мастер выключателей

Монтаж мастер кнопки актуален практически везде:

В квартирах, частных домах – позволяет быть уверенным, что все бытовые электроприборы и ветки освещения отключены;
В офисах, магазинах, других коммерческих объектах – облегчает задачи завхоза, обеспечивает гарантированную экономию электроэнергии;
На промышленных, производственных предприятиях – экономит время сотрудников, отвечающих за закрытие цехов.

Мастер кнопка отвечает именно за те силовые линии, которые коммутируются контактором. Никто не хочет увидеть размороженным холодильник, вернувшись с работы домой. А если отключить общий автомат в щитке, то он выключит все электрические цепи на объекте. Мастер выключатель работает иначе – он отключает только подключенные к нему ветви питания. А такие важные приборы, как холодильник, электрические полы, которые должны прогреться к приходу владельца дома, или сигнализация, будут работать в обычном режиме.

В первую очередь это повышает уровень безопасности. Во-вторых, обеспечивает рациональное использование энергоресурсов. В-третьих, позволяет работникам коммерческих объектов концентрироваться на решении прямых обязанностей, а не на проверке всех помещений перед уходом. Еще один плюс – одним нажатием кнопки все подключенные к сети приборы вновь заработают – не нужно включать свет в каждом помещении по отдельности.

Как оборудовать мастер-выключатель

В зависимости от того, где планируется использование мастера-выключателя, меняется и его схема подключения в квартиру. Для разных объектов и помещений есть свои решения, обеспечивающие все необходимые потребности, поэтому подбирать их нужно с умом.

Автомат

Схема подключения модульного контактора
На электрической системе автомат находится в самом начале цепи, располагаясь при этом физически недалеко от счетчика. Принцип работы этой схемы заключается в том, что пользователь устанавливает предельно допустимую мощность электроэнергии, которая может потребляться в сумме всеми приборами в помещении. Если она будет превышена, через некоторое время автомат сработает и полностью обесточит помещение. Из-за неосмотрительности такое решение может только расстроить владельца, выключив свет в самое неподходящее время, но с другой стороны, это обеспечение пожаробезопасности.

При обнаружении утечки тока или возникновении короткого замыкания отключение света происходит без задержки.

Схема «Отель»

Схема подключения мастер-выключателя
Если внутри помещения используется одновременно пять или более электроприборов, что может привести к выключению света автоматом, нужно оборудовать его сразу несколькими отдельными схемами, каждая из которых будет нести свою функцию. Каждый контур подключается к конкретной группе приборов, и даже одновременное использование нескольких устройств не приведет к превышению допустимой мощности, независимо от того, насколько много они потребляют энергии. Такие электросхемы в профессиональных кругах называются «отель».

Ключевой особенностью такой схемы является необходимость дополнительного приобретения нескольких десятков метров провода или кабеля, автоматы в нужном количестве, а также мастер-выключатель, которым все автоматы будут регулироваться. Таким образом можно будет легко включать и выключать свет во всей квартире или обесточивать нужную группу приборов.

Мастер-выключатель – это простое и удобное решение, которое не только упрощает регулирование света в помещении, но и обеспечивает пожаробезопасность, позволяя владельцу чувствовать себя спокойно, покидая свой дом.

Выбор места для установки мастер кнопки

В большинстве случаев она устанавливается в прихожей или в коридоре, в холле или на ресепшне, пульте охраны. Но если использовать стандартный выключатель, то его можно спутать с тем, который должен включать свет в помещении. Поэтому, чтобы избежать путаницы, монтаж мастер кнопки можно выполнить на другой высоте. Также можно использовать специальные выключатели с крышкой, предотвращающей случайные нажатия.

На одном объекте может быть одновременно несколько мастер кнопок, работающих синхронно или по отдельности. Синхронная схема подключения будет удобна при наличии нескольких выходов (главного и служебного, парадного и черного). Тогда включить или выключить свет на объекте можно будет с любого из них. Раздельная схема подключения часто применяется для разных этажей, цехов, которые только косвенно связаны между собой.

Услуги профессионального монтажа мастер кнопок в Москве и Московской области

В нашей компании Elektrikru.ru можно воспользоваться услугами профессиональной установки мастер кнопок и электромонтажа любого уровня сложности. Наши плюсы:

Спроектируем систему «умная кнопка» для объектов любых масштабов, начиная с небольших однокомнатных квартир, заканчивая офисами, производственными цехами;
Предложим наиболее качественное электрооборудование по лучшим ценам;
Предоставим гарантию на все виды работ, оборудования;
Выполним монтаж быстро, в удобное для заказчика время по договору;
Проконсультируем по любым вопросам эксплуатации.

Монтаж мастер кнопки выполнят сертифицированные специалисты высокой квалификации с допусками для работы в бытовых, коммерческих и промышленных электросетях. Выезжаем на объекты по всей Москве и Московской области. Получить дополнительную информацию, узнать цены и согласовать время для выезда инженера-электрика на объект для снятия замеров и сбора исходной информации можно по указанным телефонным номерам.
