Мерцает лампочка при выключенном свете как исправить

Выключатель с подсветкой

В большинстве современных выключателей зачастую встречается неоновая или светодиодная подсветка с резистором, которая служит в качестве индикатора для нахождения выключателя в выключенном состоянии в ночное время. Они конечно помогают находить выключатель в темноте, однако в комплексе с тем негативно влияют на запуск лампочки со светодиодами, тем самым уменьшая срок ее службы на 20–30 %.

Дело в том, что при применении выключателя с подсветкой, по факту получается такая электрическая схема как показано на рисунке ниже. В силу того, что светодиодная лампа имеет на входе диодный мост с конденсатором, то через цепочку подсветки будет течь ток, постепенно заряжающий этот входной конденсатор. Зарядившись в достаточной мере для запуска работы драйвера, конденсатор отдает накопленную энергию далее в драйвер лампы, запуская её свечение. Практически сразу свечение прекращается, так как заряд накапливается небольшой, по причине незначительности тока подсветки выключателя. Затем вновь повторяется процесс зарядки входного конденсатора. Визуально этот повторяющийся процесс и выглядит как мигание.

Помимо мерцания, этот негативный фактор значительно сокращает срок службы лампочки, поскольку ни электролитический конденсатор, ни драйвер не рассчитан на подобную эксплуатацию (за исключением случаев применения специально разработанных для этой цели источников света).

Как устранить

Справиться с проблемой можно 4 различными методами:

1. Использовать светодиодную лампу с защитой от мерцания;
2. Установить дополнительную защиту на лампу, так называемое устройство защиты от самопроизвольного включения;
3. Удалить (отключить) светодиодный индикатор выключателя;
4. Установить шунтирующее сопротивление (в качестве него может выступать лампа накаливания).

Если 1-й и 2-ой способы не требуют дополнительных комментариев, то 3-й и 4-й необходимо рассмотреть более подробно.

Удаление светодиодного (неонового) индикатора

В зависимости от конструкции, чтоб избавится от моргания светодиодных лампочек необходимо:

1. Отключить автоматический выключатель, который питает цепи освещения;
2. Проверить отсутствие напряжения;
3. Достать механизм выключателя;
4. Удалить индикатор путем отключения его кончиков от цепей освещения;
5. Установить его на место и проверить работоспособность светодиодной лампы во включенном состоянии.

Также бывают ситуации, при которых конструкция выключателя не позволяет удалить индикатор. В таких случаях Вам поможет следующий метод.

Установка дополнительного сопротивления (шунтирующего резистора)

Если лампа мигает даже после того, как Вы убрали ин6дикатор, тогда Вам нужно впаять шунтирующее сопротивление.

Шунт (шунтирующее сопротивление) — это мощный резистор, который гасит возникающую разность потенциалов (напряжения) на выводах светодиодной лампы. Когда выключатель отключенный.

В большинству случаев его характеристики следующие: мощность — 2 Вт , сопротивление — 50 Ом.

Также к недостаткам данного метода можно отнести выделения большего количества тепла на сопротивлении, в результате чего при отключенном выключателе возникает возможность возгорания. Для этого шунт необходимо либо дополнительно защищать термоусадкой и устанавливать его в распределительной коробке из огнеустойчивого материала или же монтировать параллельно светодиодной лампе в патроне лампы.

Применение лампы накаливания в качестве шунта

Если лампа моргает после выключения, то еще одним наиболее простым способом устранения данной неполадки можно назвать установку самой обычной лампы накаливания в свободное гнездо светильника или люстры.

В данном случае нить лампы накаливания служит в качестве шунта, в результате чего светильник перестает мигать. Для этих целей идеально подойдет маломощная лампа накаливания на 25–40 Вт.

Однако этот вариант довольно редко встречается, поскольку при включении освещения подобные лампы потребляют довольно много электроэнергии, что никак не сочетается с применяемыми светодиодными лампами.

Как устранить проблему мерцания

Помимо нарушения покоя, мигание провоцирует уменьшение срока продолжительности работы источника. При отсутствии оперативного устранения проблемы, то лампа может перестать работать или же перестать продолжительно функционировать. Мигание может сократить срок работы на несколько раз. В этот момент необходим осмотр изначального состояния источника. Но не следует сразу идти покупать новый источник. Устранить проблему проводки или выключателя можно, заменив лампочку.

Если есть серьезные проблемы, в ответ на тему, энергосберегающие лампы мигают после выключения что делать, лучше не прибегать к серьезному вмешательству без необходимых навыков. В момент работы необходимо соблюдать технику безопасности: сделать отключение электропитания на щитке, предупреждение соседей о том, что будут проводиться работы, и удостоверение в отсутствии электроэнергии. Если все верно, энергосберегающая лампа не будет мигать и сможет прослужить весь период. Получение профессиональных консультаций возможно при серьезных проблемах.

Шунтирование резистором

Избавиться от мигания можно, сделав шунтирование схемы сопротивлением. Для этого понадобиться резистор и подключить его в распределительную коробку. Он должен быть подключен у нулевого и фазного провода, параллельным образом к лампе. Резистор может быть припаян к фазе или нулю провода. После этого проводные окончания могут быть запрятаны в клеммник. Шунтирование обладает большим минусом. Сопротивление начнет греться. Из-за неправильного подбора мощности вовсе может быть пожар.

Шунтирование резистором

Шунтирование конденсатором

Шунтирование может быть произведено с помощью конденсатора. Можно использовать конденсатор до 440 вольт. Один резистор защищает конденсатор от помех, а второй разряжает его. В электроцепи конденсатор выступает реактивным сопротивлением. При этом нагревание не происходит. По этой причине устанавливать конденсатор лучше. Стоит выбирать бумажный с керамическим видом, поскольку электролитический может привести к взрыву в момент скачков напряжения.

Выделенный нуль

Если выключатель находится в розетке и к нему подведен нулевой провод, то подсветка может быть подключена к части фазы и нуля. Она будет нагреваться постоянно, но не будет моргания.

Проходной выключатель

Также можно использовать проходной выключатель. В данной ситуации будет нагреваться лампочка, а потом гореть подсветка. Лампочка моргать не станет. Это происходит благодаря тому, что подается прямой ток к нулевому проводнику.

Подключение лампочки

При наличии в люстре некоторых рожков, то необходимо параллельная постановка лампы накаливания. Мигание должно быть устранено. Метод работает только тогда, когда есть несколько патронов.

Обратите внимание! Минус данного метода в лишении экономия электрической энергии, а плюс в создании приятного освещения

Демонтаж подсветки

Демонтаж является самым радикальном методе. Все что нужно, это выдернуть подсветку из штекера и заменить ее.

Устранение мигания светодиодных и энергосберегающих лампочек, если выключатель с подсветкой !!!

Почему мигает выключенная энергосберегающая лампа

Мигает энергосберегающая лампа. Причины и как устранить.

Как правильно отыскать причину?

Каждый пользователь должен помнить, что оперативность его действий по устранению мигания очень важна. Так как любая светодиодная лампа имеет ресурс на включение, который может быть выработан всего за несколько дней.

Кроме того, при повреждении проводки или ее изоляции может иметь место опасность для здоровья людей.

Наличие нескольких кабелей в одной штробе может привести к возникновению наведенного напряжения. Особенно сильным является воздействие проводки, предназначенной для питания мощного электроприбора

Сам поиск необходимо начинать с проверки правильного подключения фазового провода. Он всегда должен быть подсоединен к одному из контактов выключателя.

Если же обнаружится, что ток подходит к лампе подсветки, то это и будет причиной мигания. Проверку можно осуществить с помощью индикаторной отвертки, что может сделать каждый человек.

Когда этот этап пройден, а неисправность не устранена, следует заменить выключатель на аналогичное изделие без подсветки, вмонтировать маломощное сопротивление или использовать лампу накаливания. Если мерцание прекратилось, то можно считать, что человек справился с задачей.

Самым эффективным способом противодействовать миганию является покупка качественных ламп. Если нет желания тратиться, то необходимо проверять наличие скрытого мерцания у покупаемых дешевых аналогов. Что можно сделать быстро перемещая обычный карандаш, если силуэт не начнет двоиться, то лампа не предрасположена к миганию

Но, когда неполадка вновь проявила себя, следует выполнить осмотр проводки с целью выявления поврежденной изоляции, окислившихся контактов, проложенных рядом силовых кабелей и других проблем.

Которые и необходимо будет устранить даже если подобные операции окажутся трудозатратными и дорогостоящими. Так как только это сможет гарантировать отсутствие опасности здоровью людей.

Если же мерцание происходит во включенном положении выключателя, то изначально проверяется напряжение, его стабильность.

Когда параметры в норме, следует заменить светодиодную лампу на качественный аналог известного производителя. Которыми являются высокотехнологичные продукты компаний OSRAM, Philips и ряд других.

Лампочка выключена но моргает – легко исправить.

Обзор причин свечения

Что делать, если светится светодиодная лампа? Существует несколько причин, почему после выключения осветительного прибора LED лампа продолжает гореть, пускай даже тускло или слабо:

• некачественная изоляция на участке электрической цепи или любая другая неисправность электропроводки;
• выключатель, к которому подсоединена светодиодная лампа, имеет подсветку;
• в конструкции источника освещения применяются некачественные излучатели;
• особая функциональность осветительного элемента.

Опасно ли это свечение? Для проводки никакой опасности данная проблема не представляет, однако срок службы светодиодных лампочек заметно сократится, если они будут постоянно мигать либо тускло светиться.

Если коммутационный аппарат находится в выключенном положении, а излучатель все равно светится и горит, то лучше всего в первую очередь проверить последние три фактора. Это объясняется тем, что найти в электрической проводке слабый по изоляции участок очень сложно.

Для того чтобы это сделать необходимо создать специальные условия, в результате которых на цепь в течение одной минуты подается высокое напряжение для возникновения пробоя. Участок цепи, из-за которого светится осветительный элемент после выключения выключателя, необходимо будет вскрыть. При этом, если электропроводка закладывалась скрытым способом, то вскрытие приведет к повреждению целостности стены.

Важно знать! Встречается очень много ситуаций, когда при подключении светодиодных источников света к выключателю с подсветкой они функционируют по-другому. Это происходит из-за того, что осветительный элемент, который установлен в коммутационном аппарате, замыкает цепь, соответственно пропускает незначительный ток

Вот как раз он и заряжает и позволяет светиться лампочке при выключенном выключателе.

Еще одна проблема, почему светодиодная лампа светится в темноте – это дешевизна изделия. Если была приобретена LED лампочка плохого качества, то это также может привести к подобному явлению. Это связано с тем, что в плате существует какая-то ошибка. Но бывает и такое, что излучатель горит тускло из-за того, что у него есть своя особенность в функционировании конструкции.

Мы говорим о процессах, которые совершаются в конденсаторах в момент подачи нагрузки на осветительный элемент. Когда электрический ток проходит по цепи, конденсатор накапливает энергию, а затем после прекращения подачи нагрузки продолжает поддерживать свечение в элементах.

Еще одна достаточно распространенная причина свечения светодиодных ламп при выключенном выключателе — неправильное подключение. Подробнее об этом вы можете узнать из видео:

Феномен мигания светодиодных ламп или как не нужно подключать светильники

Борьба с миганием

Существует несколько способов, позволяющих устранить мигание, разберем их по порядку. Первая причина – выключатель с подсветкой, чтобы энергосберегающая лампа перестала мигать, вы можете:

• Сделать искусственный обрыв в цепи светодиода – наиболее простой способ, коммутатор можно безболезненно разобрать. Для этого снимите клавишу и фальшпанель, внимательно осмотрите провода и определите, какой из них питает светодиодную или неоновую подсветку. Откусите контакт хотя бы с одной стороны.

Отключите светодиод

• Если есть место в плафоне или светильнике, подключите в цепь лампочку накаливания, которая станет шунтом для тока разряда. После этого улучшиться спектр световых температур и лампы перестанут мигать.
• Если ни места для лампы, ни возможности разбирать выключатель нет, можете подключить резистор к энергосберегающей лампе. Место установки инее важно – на патроне или в распределительной коробке. Подойдет вариант детали с мощностью резистора в 2Вт. Его легко припаять и заизолировать, он также будет выступать в роли шунта.
• Наиболее радикальный, но и действенный способ – полная замена выключателя с подсветкой на классическую клавишную модель. Этот метод можно реализовать, когда замена не испортит интерьер или вы все равно собираетесь делать ремонт в ближайшее время.

В остальных случаях действуйте по обстоятельствам – если выключатель установлен в разрыв нулевого провода, стоит поменять подключение разводки в распредкоробке. При слабых контактах подогните их или замените вышедшие со строя узлы.

Мигание при выключенном положении

Пульсации при неактивном состоянии выключателя могут обнаруживаться из-за попадания электрического тока в сглаживающий конденсатор. В нем происходит накопление тока, который при заполнении попадает на схемы и пытается активировать светодиодную лампу. Этого запаса не хватает для полноценного функционирования, поэтому лампа будет загораться на короткий промежуток времени. Мигание будет повторяться до устранения неполадки или поломки лампочки.

Влиять на мигание ламп могут следующие составляющие:

• подсветка выключателя;
• наведенное напряжение;
• токи утечки.

Эти причины нужно знать, чтобы уметь оперативно устранять их.

Влияние подсветки выключателя

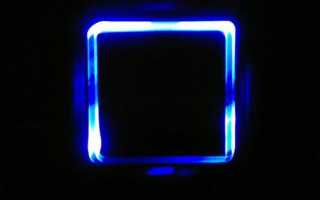

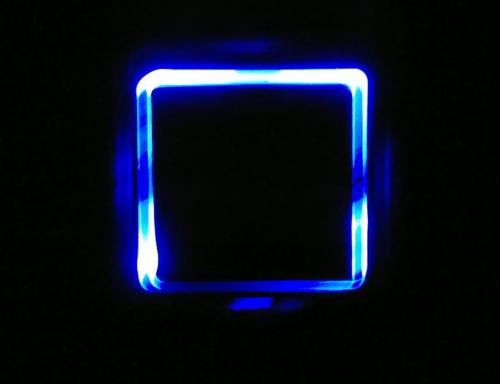

Клавишные выключатели с подсветкой

Многие производители оснащают свои переключатели подсветкой. Она повышает комфорт пользования, так как выключатель начинает гореть и его становится проще найти в темноте.

Но дополнительная подсветка может спровоцировать мерцание, особенно на дешевых лампочках. Это связано с параллельным подключением. В выключенном состоянии ток идет на питание подсветки, а при включении – на лампу.

Эта причина является одной из самых распространенных, поэтому именно на подсветку выключателя нужно обращать внимание при мерцании светильника

Наведенное напряжение

Изменение участка проводки – оптимальное решение в устранении наведенного напряжения

Возникает при подключении нескольких приборов к одному многожильному кабелю. Также может наблюдаться при прокладке нескольких независимых линий в одну штробу.

Устранить неполадку можно путем замены одной светодиодной лампочки на устройство меньшей мощности. На время можно поставить лампу накаливания, но нужно помнить, что на нее также повлияет наведенное напряжение. Оптимальным решением будет изменение участка электропроводки и выделение отдельной линии для осветительной группы.

Токи утечки

Ток утечки является самой опасной причиной, по которой мигает лампочка. Он появляется из-за некачественного и неправильного монтажа, повреждений изоляции, плохого контакта. В результате появляется разрыв цепи, который может привести к возгоранию. Даже в нерабочем состоянии токи будут поступать на электроприборы.

Устраняем проблему №1

После того, как вы поняли, почему почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:

• Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
• Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
• Завернуть токи в цепь с меньшим сопротивлением.
• Заменить выключатель на модель без подсветки или поставить другие лампы.

Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков поставить лампу накаливания. Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.

Убираем подсветку

В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.

Разбираем выключатель чтобы добраться до крышки

Крышку можно поддеть ногтем или отверткой. Сняв ее , на обратной стороне обнаруживаем плату.

На обратной стороне крышки установлена маленькая плата подсветки

Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.

Оставляем подсветку, меняя параметры цепи питания

Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).

Подсветка на выключателе может быть собрана так

В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:

• не менее 220 кОм, если подсветка с неоновой лампой;
• не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).

Кроме того в цепь за сопротивлением встраивается диод IN4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на фото.

Схема усовершенствованной подсветки

Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.

Убираем моргание ламп при выключенном свете

В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…

Создаем параллельно лампе цепь с меньшим сопротивлением

Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой, можно — термоусадочной трубкой.

Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.

Тщательно изолируем все участки без изоляции

Есть два способа установить это резистор: в распределительной коробке или непосредственно на светильнике

Важно только чтобы он подключался параллельно лампе

Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: легко коротнуть

На те же места подключаете подготовленный ранее заизолированный резистор. Это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны. И еще раз напоминаем, все эти работы надо проводить с отключенным на щитке питанием.

Что делать, если мигает лампа при выключенном свете?

Старая лампочка

Решить проблему с выключателем можно несколькими способами:

• энергосберегающая лампа меняется на обычную;
• удалить подсветку в выключателе, но для этого понадобится вызвать мастера, чтобы он разорвал цепь питания в приборе;
• поставить обычный выключатель.

Неправильный монтаж конструкции и некачественная продукция – это вторая по значимости причина, почему лампочка мигает. Происходит это из-за разрыва выключателем нулевой фазы, а не той, которая нужна. Если человек разбирается в электропроводке, тогда он может самостоятельно решить проблему. Но лучше вызвать электрика, чтобы не случилось замыкание. Мастер должен поменять нулевую фазу на нужную, что и устранит моргание.

Для электрика нужно, чтобы был обеспечен свободный доступ к электрическому щитку и проводке. Но прежде, чем лезть в щиток или выключатель, стоит просто поменять одну лампу на другую. Моргание светодиода часто вызывается тем, что лампа поломалась, неисправна или является некачественной. Чтобы этого избежать, рекомендуется покупать источники освещения в специализированных магазинах, где продается сертифицированная продукция. Не следует приобретать продукцию неизвестной фирмы. Если требования к лампе не будут отвечать стандартам, тогда и будут возникать проблемы с тем, что светодиоды при выключенном свете время от времени моргают.

Покупая лампочки светодиодного или люминесцентного типа, стоит обратить внимание на такие факторы, как:

1. Фирму-производителя. Отказаться нужно от дешевых китайских подделок.
2. Целостность пачки, в которой находится лампа.
3. Проверить светодиод в магазине, чтобы убедиться в исправности продукции и в ее качестве.

Дизайнеры и специалисты по освещению рекомендуют для жилых комнат выбирать лампы энергосберегающего типа, которые дают теплый свет. А вот для нежилых помещений лучше всего подойдут светодиоды, дающие холодный свет. На рынке очень ценятся за качество и работу такие лампы, как компактные люминесцентные.

В любом случае та или иная причина, вызывающая моргание светодиода, должна быть решена профессионалами. Часто электрики советуют, лампу какой фирмы нужно выбрать, чтобы устранить проблемы в доме. Некоторые люди, сталкивающиеся с морганием лампочек, рекомендуют почитать в интернете, что делать в подобных ситуациях. Но не все советы, которые есть в сети, отличаются эффективностью и являются безопасными для неспециалистов по электрической технике.

Почему мигает включенная лампочка?

• Причина первая — вы сменили лампочку на энергосберегающую (Светодиодную или люминесцентную), а в выключателе есть маленькая лампочка, показывающая дорогу к выключателю в темноте. Чтобы ваша энергосберегающая лампа перестала моргать придется удалить эту лампочку в выключателе. Это довольно просто — разберите его.
• Причина вторая — по соседству с вами кто-то проводит электросварочные работы. Во время работы мощного сварочного аппарата в электросети, не рассчитанной на импульсные сварочные токи, происходит кратковременная большая просадка напряжения, в результате чего лампы в доме начинают часто моргать.
• Причина третья — неисправность электропроводки. Если проводка в доме старая, в жилах проводов могут образовываться скрытые надломы. При одновременном включении в такую неисправную сеть большого количества мощных бытовых приборов изношенные провода перегреваются, этот перегрев ведет к тому, что лампы в доме начинают мерцать или подмигивать.
• Причина четвертая — неисправные контакты в выключателе либо в патроне лампы. Если включенная лампа начинает подмигивать, а из выключателя при этом слышится характерное потрескивание, значит, вся причина кроется в плохих контактах в выключателе. Если с выключателем все в порядке, причиной мигания могут быть окисленные контакты в патроне лампы либо лампочка может быть просто не до конца вкручена в этот патрон.
• Причина пятая — нестабильно работает трансформаторная подстанция, подающая электричество в ваш дом. В таком случае в моменты пиковой нагрузки или во время переключения электролиний лампы во всем доме могут моргать.

Основные причины почему моргает светодиодная лампа или светильник при включенном свете

У данной проблемы есть всего несколько вариантов:

1. Низкое напряжение в сети;
2. Неисправная пусковая аппаратура;
3. Скачки напряжения в электросети.

Низкое напряжение в сети

Для того, чтоб выявить эту проблему, необходимо проверить уровень напряжения в сети.

Для этого нужен обычный мультиметр или вольтметр.

При нормальном уровне напряжения на индикаторе должно быть от 215 до 225 В. Это допустимые погрешности в стационарной электросети.

Если же этот показатель ниже 200 В или выше 250 В Вам нужно будет обратится в ЖЭК или энергоснабжающую организацию, для того чтоб они выполнили все необходимые замеры и в случаях несоответствия отрегулировали работу силового трансформатора на подстанции.

Часто на практике специалисты электроснабжающей организации не смогут (или не захотят) отрегулировать уровень напряжения согласно ПУЭ, в таком случае без установки ограничителя напряжения или стабилизатора Вам не обойтись.

Неисправная пусковая аппаратура

Данная проблема в большинстве случаев встречается у старых светодиодных ламп. Она может быть вызвана как пересыханием электролитического конденсатора, так и частичным выходом из строя выпрямительного моста.

В подобных случаях необходимо либо выполнять ремонт пусковой аппаратуры (менять электролит) или же покупать новую светодиодную лампу.

Скачки напряжения в электросети

Довольно часто в домах или квартирах со старой проводкой возникают кратковременные скачки напряжения, при которых уровень напряжения может достигать 280–320 В. В таких случаях для защиты всех бытовых электроприборов и светодиодного освещения необходимо устанавливать стабилизаторы напряжения, которые сглаживают перепады и скачки напряжения до номинального значения (220 В).

Причины мерцания LED лампочек

Понять, почему же моргают светодиодные лампочки, можно по моменту возникновения дефекта и его продолжительности. Одни мигают во включенном состоянии, другие – в выключенном. Причем происходит это либо периодически, либо постоянно. Качественные приборы дают ровный свет, но нередко причиной мерцания LED ламп становится старая система проводки, в которой «ноль» и фаза визуально не определяются. Хотя этим фактором источники неприятного и вредного для глаз явления не ограничиваются.

Довольно часто производители усиливают эффект дешевых светодиодов посредством конденсаторов, имеющих большую мощность, чем требуется. Тем самым они добиваются снижения коэффициента пульсаций. Но результат оказывается предсказуемым – такие приборы быстро выходят из строя, практически мгновенно теряют яркость свечения и могут начать усиленно мигать. Другой немаловажный момент касается теплоотводного элемента – радиатора. При его недопустимом нагреве (в случае использования некачественного материала) структура светодиодов быстро деградирует, а драйвер (стабилизатор тока) выходит из строя, что также приводит к мерцанию лампы.

Устройство и принцип работы светодиодной лампочки

Чтобы понять причину свечения, нужно выяснить, что находится внутри светодиодного светильника и разобраться, как же он работает.

Несмотря на свои скромные размеры, прибор этот достаточно сложен. Внутри установлены следующие элементы:

1. Светодиоды. Это основа всего этого осветительного прибора. Именно от них исходит свет, который так нас радует.
2. Печатная микросхема из теплопроводной массы. Этим элементом лишнее тепло отводится на радиатор, что позволяет держать внутри светильника температуру, при которой все составляющие его работают стабильно.
3. Радиатор. Принимает на себя всё излишнее тепло.
4. Цоколь. Позволяет вкрутить лампу в патрон. В основе цоколя латунь, поверх которой нанесён никель.
5. Основание. В непосредственном контакте с цоколем находится основание лампы, которое изготавливается из полимеров. Это позволяет предохранить корпус от действия электрического тока.
6. Драйвер. Благодаря этому элементу прибор может работать стабильно, даже если напряжение в сети будет скакать. По сути, это своеобразный стабилизатор напряжения.
7. Рассеиватель. Полусфера из стекла, которая прикрывает в верхней части лампу и позволяет рассеивать испускаемый лампочкой световой поток.

Все элементы прибора взаимосвязаны друг с другом, что и позволяет ему работать надёжно.

Основы работы светодиодной лампы

У разных фирм конструкция светодиодных светильников может сильно отличаться друг от друга. Однако принцип функционирования у всех одинаков. Если рисовать схему, то выглядеть она будет так:

Чтобы эффект p-n-перехода был более сильным, в приборе применяют полупроводники, на поверхность которых наносят самые разные материалы.

Как только лампа включается, электроны внутри колбы под действием электричества начинаются хаотично двигаться. А когда происходит столкновение электрона с другим, в месте контакта полупроводников электроны преобразуются в фотоны. Именно они и создают свет.

Чтобы всю эту процедуру оптимизировать, внутри конструкции устанавливают транзисторы или другие элементы ограничивающие ток.

Как устроена и работает энергосберегающая лампа

Энергоэффективная лампа является электрическим источником освещения, который обладает большой светоотдачей. К энергосберегающим типам относят люминесцентные, галогенные и светодиодные, работающие от постоянного тока (лампы накаливания используют переменный). Ток преобразуется из переменного выпрямителем энергии, находящимся в энергосберегающих лампах.

Люминесцентные источники света могут быть высокого и низкого давления, однако имеют идентичную структуру, включающую:

1. Цоколь
2. Корпус (верхняя его часть)
3. Защитный элемент
4. Электронную плату
5. Корпус (нижняя его часть)
6. Колбу (трубку).

Цоколь призван обеспечить электрический контакт с сетью питания. По типу они могут быть резьбовыми или штырьковыми. Самые распространенные его типы:

• резьбовые: Е14, Е27,
• штырьковые: GU10, G5.3, G4.

Корпус на поверхности содержит маркировку с информацией о том, какая мощность лампы, ее цветовая температура и напряжение питания. Изготовлен из специального пластика, в верхней части которого прикреплена колба люминесцентной лампы.

Предохранитель является защитным элементом электронной платы в ситуациях со скачками напряжения. Принцип такой защиты несложный и функционирует таким образом: напряжение 220 В поступает через предохранитель на диодный мост, где выпрямляется с пульсацией в 100 Гц. Если изделие низкого качества, то может не содержать предохранителя.

Электронная плата с пускорегулирующим аппаратом (стартером) находится в полости корпуса. На плате расположен диодный мост, отвечающий за выпрямление переменного тока, высоковольтный конденсатор и конденсатор фильтра. Все эти элементы отвечают за запуск и свечение без мерцания.

Колба – это трубка (спиральной формы или в форме «подковы»), на концах которой находятся электроны и которая запаяна с обеих сторон. В трубке находятся пары ртути и аргона. На внутренней поверхности – покрытие из люминофора. При подключении лампочки к питанию происходит ионизация паров ртути, которая и является причиной ее свечения. В зависимости от типа люминофора, ее цветовая температура составляет от 2700 до 6500 К.

Второй тип осветительных приборов – светодиодный – значительно отличаются по конструкции и состоит из:

• рассеивателя – это полусфера, которая увеличивает угол светодиодного излучения. Может быть сделан из прозрачного, полупрозрачного пластика или матированного поликарбоната;
• светодиодных чипов – одного или нескольких. Они чувствительны к перепадам тока. Источник питания этот вопрос решает и призван поддерживать постоянный ток;
• печатной платы из алюминиевых сплавов, которая создает оптимальную температуру и функционирование чипов без перебоев;
• радиатора (теплоотвода), призванного отводить тепло от печатной платы со светодиодами. Срок службы диодов зависит от температуры окружающей среды, поэтому этот элемент очень важен в источнике света;
• конденсатора, который убирает пульсацию по напряжению;
• драйвера – выносного или встраиваемого, который стабилизирует входное напряжение электрической сети;
• полимерного основания, которое защищает корпус от электрических пробоев;
• цоколя, изготовленного из покрытой никелем латуни. Обеспечивает подключение лампочки к патрону;
• изолятора, который предохраняет лампочку от попадания внутрь посторонних элементов (пыли и влаги);
• источника питания – основной элемент, ключевое звено для корректной работы.

Опционально может присутствовать система управления.

Устройство светодиодной лампы рассмотрено на рисунке ниже.

Галогенные лампы нельзя отнести к энергосберегающим в полном смысле этого слова, потому что по строению они ближе к лампам накаливания, хотя и служат в 3 раза дольше последних.

Доступные способы решения проблемы

Существует несколько способов как избавиться от мигания осветителя во время выключенного света. Для каждой причины актуален свой метод.

Проблемы с изоляцией и электропроводкой решаются путем тщательной проверки соединительных проводов цепи электросхемы:

1. Если есть повреждения, то их нужно заизолировать по новой.
2. Рекомендуется проверить само качество соединения, возможно имеет место неправильное подключение фазового кабеля в самой электросхеме выключателя.

Если это не помогло, и лампа продолжает мигать после выключения, то значит ток поступает на осветительный прибор независимо от выключателя. В таком случае, возможно нужна замена всей электропроводки.

Встроенная подсветка выключателя может быть одной из причин, вызывающих мигание светодиодной лампы после ее отключения от электросети. Это вызвано тем, что через индикатор свечения проходят микротоки, которые могут поступать на Led-осветитель, вызывая свечение-мерцание. Чтобы устранить проблему необходимо разобрать выключатель и просто отключить кабель, который питает механизм подсветки.

Профессиональные электрики, чтобы не портить выключатель, убирая подсветку, рекомендуют в его электросхему установить резистор или конденсатор. Однако, самостоятельно это делать можно только в том случае, если разбираетесь в электросхемах и цепях соединения.

Проблема заводского брака решается покупкой новой лампочки. Помните, что некачественные источники света могут не только надоедать своим мерцанием, но и стать причиной короткого замыкания и выхода из строя осветительного прибора (люстра, настольный ночник и т. п.). Известная поговорка «скупой платит дважды» в этом случае, очень верно подчеркивает характер такой мнимой экономии — один раз пожалев средства на покупку качественной светодиодной лампочки, в перспективе есть вероятность замены всего устройства освещения.

Если мерцание Led-осветителя после отключения от электросети происходит в связи конструктивными особенностями самой led-лампы, то:

• ее просто надо заменить на аналогичную, не имеющую подобных функций;
• можно самостоятельно разобрать светодиод и удалить те электро-элементы, которые отвечают за эффект мерцания (конденсатор).

При этом, следует помнить, что самостоятельное изменение конструкции осветительного светодиода можно делать только, обладая специальными знаниями в электротехнике.

Как убрать пульсацию или мерцание светодиодной лампы три простых способа

Мигание Led-светодиода при выключенном свете также может быть из-за внешних факторов, устранение которого не зависит от тех, кто пользуется источником освещения. Примером этого является падение напряжения электросетях. Так, довольно часто в сельской местности замер напряжения вместо стандартных 220В выдает 210 или 200. Чтобы не зависеть от скачков и перепадов напряжения в электросетях электрики рекомендуют приобретать Led-лампы, которые могут работать в напряжениях от 190 до 230В.

Правила безопасности

В момент исправления ситуации с миганием светоисточников, необходимо позаботиться о безопасности. Все работы необходимо выполнять в защитных перчатках и с отключенной сетью. Кроме того, нельзя прикасаться к токоведущим контактам.

Резиновые перчатки в помощь при выполнении безопасных работ

В целом, энергосберегающая лампа — светоисточник типа экономка, который рационально использует поступающую электроэнергию благодаря использованным для ее создания материалам. Включаться и выключаться без вмешательства пользователя она может из-за заводского брака, некачественной электропроводки и плохо работающего выключателя.

Вам это будет интересно Правила расположения светильников на натяжном потолке

Исправить проблему можно шунтированием резистора или конденсатора и некоторыми другими способами. Важно помнить, что починить можно только соблюдая меры безопасности. Стоит отметить, что только качественно выполненные лампы, подключенные к новой проводке и правильно выбранной мощности сети, не мигают в момент выключения.

Другие факторы, вызывающие мерцание

Достаточно часто владелец светодиодного освещения сталкивается с ситуациями, при которых такими устройствами испускаются кратковременные вспышки даже в выключенном положении.

Подобное явление может возникать при слишком близком расположении источника освещения с электрической проводкой, излучающей относительно мощное и стабильное электрическое поле, постепенно увеличивающее количество энергии внутри конденсатора драйвера. При достижении максимальных значений напряжения отмечается возникновении вспышки света.

Мерцание стандартной светодиодной лампы может возникать также, если установленный осветительный прибор не предназначается для конкретных нагрузок светового регулятора и при абсолютной несовместимости драйвера используемой управляющей схеме. В этом случае осуществляется замена драйвера или самого осветительного прибора для совпадения оптимальных значений напряжения.

Установка шунтирующего резистора непосредственно в патрон

Помимо неправильного подключения или установки, причиной мигания может являться брак в используемых изделиях, поэтому специалисты рекомендуют приобретать только качественные сертифицированные устройства, выпускаемые надежными и уже проверенными, известными фирмами и производителями.

При необходимости допускается выполнить монтаж трансформатора, способного надежно обеспечивать необходимые параметры светодиода.

Мерцание светильника при выключенном свете

Причин, почему светодиодная лампочка моргает при выключенном свете, несколько:

• проблемы с электрической проводкой;
• выключатель с наличием подсветки;
• низкокачественные светодиоды.

В случае периодического мерцания LED лампы при выключенном выключателе, необходимо, прежде всего, проверить схему подведения фазового проводника. Именно на нем должен располагаться выключатель светильника. Если же он будет стоять на «нуле», то лампа окажется под постоянным воздействием электрического потенциала, который может заставить моргать светодиоды.

Определение фазы осуществляется простейшим электрическим пробником, таким как индикаторная отвертка.

Если проверка показала, что схема изначально была выполнена верно, но светодиоды после выключения лампочки, все же, мерцают, то причиной неудобств может оказаться проходящий параллельно электропроводу, запитывающему светильник, другой силовой кабель. В этом случае говорят об электромагнитной наводке в проводнике. Решить проблему можно заменой одного из двух расположенных рядом проводов аналогом с экранирующей оболочкой.

Выключатель с подсветкой нередко становится причиной мигания отключенного светодиодного светильника. Как правило, традиционная лампа накаливания никак не реагирует на такую электрофурнитуру. Но стоит только оказаться в люстре изделию со светодиодами, как после выключения неприятный сюрприз не заставит себя долго ждать. Он проявится в маломощных кратковременных вспышках уже выключенной лампочки. А все потому, что микроток, обеспечивающий функционирование подсветки на выключателе, невольно подзаряжает конденсатор, несмотря на замыкание электрической цепи, ведущей к светильнику. В итоге, конденсатор, набрав определенную электрическую емкость, старается зажечь светодиодную лампу, но безрезультатно. Заряд оказывается настолько мал, что его мощности хватает лишь на кратковременную вспышку. Избавиться от проблемы поможет установка дополнительного резистора или конденсатора, а также радикальное удаление из выключателя подсветки.

Как правило, высококачественные светодиодные лампы не реагируют вспышками на присутствие подсветки в электрической схеме выключателя.

Причина №2 и ее устранение

Если выключатель у вас стоит без подсветки, а светодиодная или эконом-лампа мигает при выключенном свете, значит есть ошибка в подключении. Скорее всего, на выключателе разрывается не фаза, как должно быть, а ноль. Кроме того, что это очень опасно, приводит вот к такому явлению — миганию некоторых ламп.

При правильном подключении выключателя, клавишей разрывается фаза

Устраняется это исправлением ошибки — надо проверить, на каком из проводов находится фаза и правильно подключить выключатель. Если на этой линии все выключатели подключены неправильно, можно перекинуть провода в щитке. Если только часть — придется делать это на каждом неправильно подключенном выключателе.

Мигание в отключенном состоянии выключателя

Схема энергосберегающей лампы

Светильник на светодиодах оснащается электронным преобразователям и диодами, подсоединенным к его выходам. При подаче напряжения в схему возникает его преобразование в нужную величину с дальнейшей подачей к светодиодам.

Если в электросхеме не предусмотрен бестрансформаторный блок питания, импульсные помехи не устраняют, а гальваническая связь с линий отсутствует. Без электролитического конденсатора также невозможно сглаживать пульсации.

К контактам датчика подключены дополнительные цепи – подсветки, ограничения тока. При изменении положения контактной группы выключателя или реле лампа находится под напряжением постоянно. Нормально замкнутое состояние контактов способствует подаче на источник света напряжения 220 В. В нормально разомкнутом положении на нее поступает ток подсветки либо искрогасящей цепи. Они становятся причиной эффекта моргания.

Основные причины работы в нештатном режиме

Режим подсветки выключателя может стать причиной мигания светодиодной лампочки

Для запитки бытовой сети используется переменный ток. В данном случае светодиод, укомплектованный выпрямителем с фильтром, останется исправным. При накапливании напряжения наблюдается мигание.

У явления может быть и другая причина:

• Неправильная схема подсоединения. Ноль уходит на выключатель, фаза – на светильник, ноль заземлен.
• Наличие режима подсветки у выключателя.
• Близкое расположение оборудования с сильным магнитным полем – радиостанции, большой телевизора, вышки сотовой связи.
• Прокладка проводки внутри сырой стены.
• Наличие нескольких кабелей в штробе.

Мерцание из-за подсветки выключателя

Схема подключения светодиодной и неоновой подсветок

Подсветка потолочного светильника, совмещенного с индикатором яркости, провоцирует вспышки мощности диода. Для понимания причины, нужно разобраться с конструкцией устройства.

У подсветки есть резисторы и диоды, поэтому при выключении нет разрыва контактов. Резистор пропускает ток небольшой величины, накапливает его в конденсаторе. После переполнения остаточные токи поступают в осветительный прибор. Количества тока не хватает для включения, поэтому моргает лампа периодически.

Мигание из-за напряжения в сети

Частая причина неисправности – низкие параметры напряжения. Вольтажа в 220 В не хватает для качественного свечения источника со встроенным драйвером. Явление характерно для ламп, подключенных посредством диммера. Без поддержки данного параметра диммер не станет работать на полную мощность, появится мерцание. Проблему можно решить путем регулировки номинала или монтажа стабилизатора.

Без моргания будут работать только лампы, рассчитанные на номинал 180-250 В.

Наличие токовой утечки

Выпрямитель на входе драйвера выполняется как диодный мост с конденсатором фильтрации. В процессе работы на нем остается ток для зарядки. После накопления достаточного количества переизбыток начинает растекаться, вызывая вспышки. Утечка происходит и через некачественную изоляцию проводников, направленных на переключатель. Протекание малого тока приводит к мерцанию, оплавлению проводки, аварийным ситуациям.
