Метизы для каркасного дома. Применение специального крепежа при строительстве

Материалы

Дата публикации: 15.01.2020

0

4611

• Выбор крепежа: какой крепеж использовать в каркасном доме?
• Гвозди для каркасных домов
• 5 причин использовать в качестве крепежа для каркасного строительства именно гвозди:
• Саморезы для каркасных домов

Выбор крепежей для каркасного дома проводится еще на стадии проектирования и составления сметы. На сборку типового одноэтажного строения со стандартной планировкой в среднем требуется 150-160 кг гвоздей. Но учитывая разнообразие крепежных элементов важно понять, какие именно изделия использовать. Какой длины и структуры должны быть гвозди, можно ли использовать саморезы в каркасном строительстве, чем закреплять части фундамента? Поговорим о выборе крепежей подробнее.

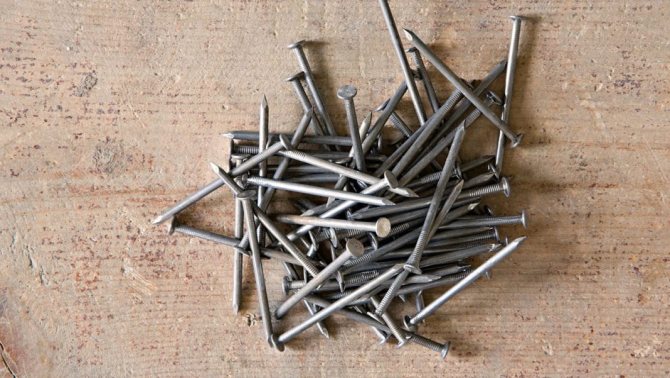

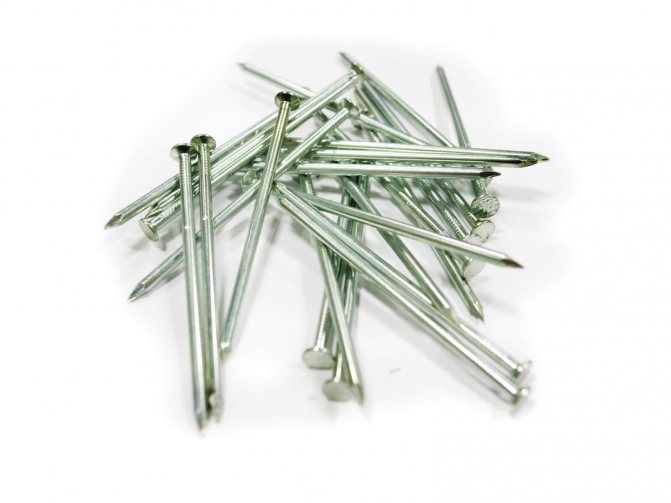

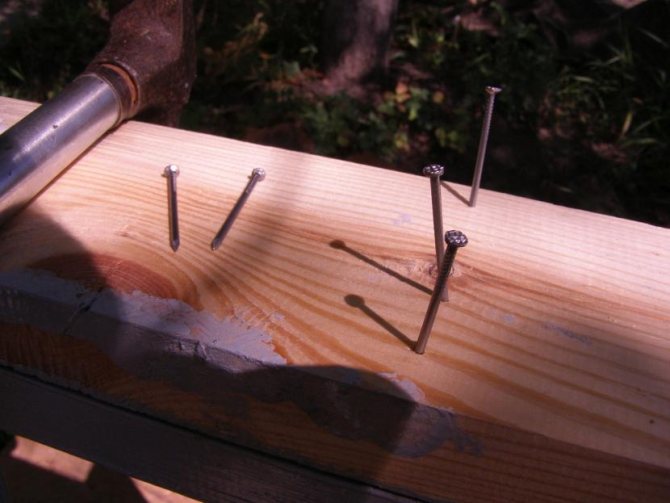

Гвозди для каркасных домов

Для строительства каркасного дома, когда речь идет о сборке его «скелета», нельзя использовать саморезы. Подойдут только гвозди. Причина проста – в большинстве узловых соединений каркасника нагрузка идет не на растяжение, а на срез. При этом саморезы и шурупы не обеспечивают достаточной прочности конструкции.

Гвозди для соединения брусьев должны быть ровными, прочными, без дефектов. Обычно используют крепежи диаметром 3,1-3,5 мм. При этом длина гвоздей для каркасного дома зависит от толщины брусьев и досок. Для пиломатериалов толщиной 40 мм длина составляет 80 мм, толщина – 50-90 мм.

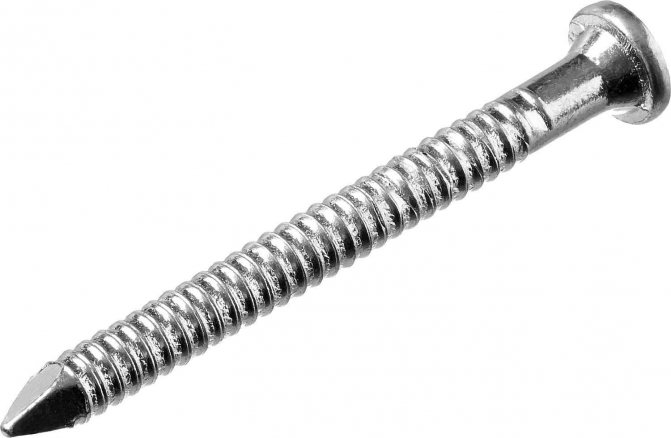

Гвозди бывают гладкими, ершеными и винтовыми. Гладкие подходят для большинства узловых соединений. В тех случаях, когда нужно усилить крепление, их заменяют на винтовые или ершеные аналоги.

Внешне их отличие заключается в наличии насечек, образующих рельефную поверхность. Она обеспечивает надежное сцепление древесины и крепежного элемента. Ершеные и винтовые гвозди подходят для укладки пола, монтажа настенной обрешетки. Их трудно выдернуть или расшатать.

Обратите внимание: ершеные гвозди нередко используют в сочетании с клеем, например, при обшивке пола. На вопрос о том, какие гвозди использовать для строительства каркасного дома, нельзя дать однозначный ответ

Все зависит от материалов, вида соединения, нагрузки на эту часть строения

На вопрос о том, какие гвозди использовать для строительства каркасного дома, нельзя дать однозначный ответ. Все зависит от материалов, вида соединения, нагрузки на эту часть строения.

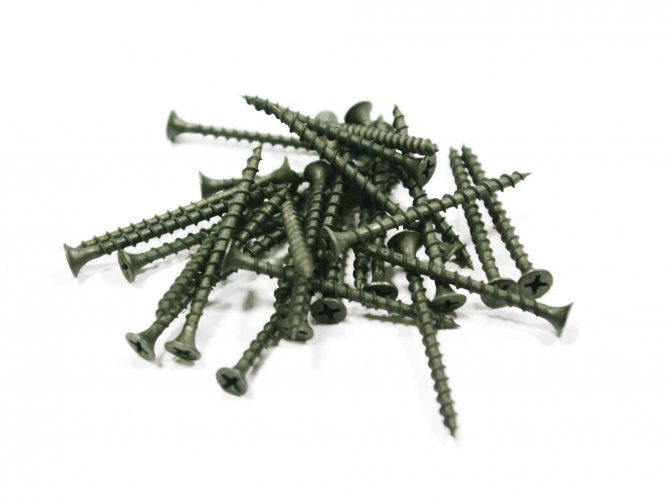

Использование саморезов – когда оно возможно

Саморезы также используют при строительстве быстровозводимого дома, но не для поднятия каркаса, а для его обшивки. Саморезы подходят для внутренней обшивки стен гипсокартонными листами, OSB. При этом выбирают оцинкованные крепежи, устойчивые к воздействию влаги.

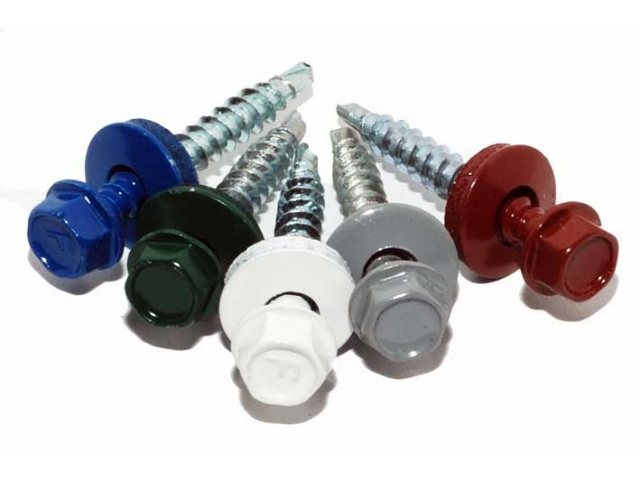

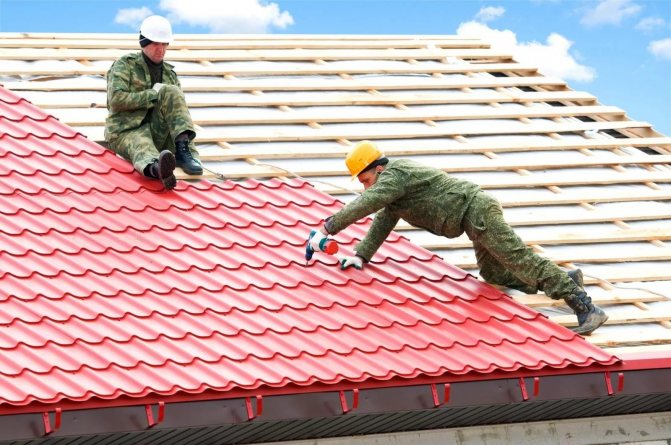

Атмосферостойкие саморезы используют при монтаже металлочерепицы. Их стандартные размеры – 4,8х20 мм и 4,8х38 мм. Для наружной обшивки сайдингом выбирают крепежи с широкой шляпкой. Их минимально допустимый размер – 8х15 мм.

Перед строительством дома не должен стоять вопрос о том, гвозди или саморезы для каркасника лучше. У каждого вида крепежа своя сфера применения.

Крепеж в каркасном доме Результат использования 3х разных крепежей в каркасном доме

Какой крепеж требуется для отделки внутри и снаружи дома

Относительно каждого вида отделки, используют специальный крепежной элемент.

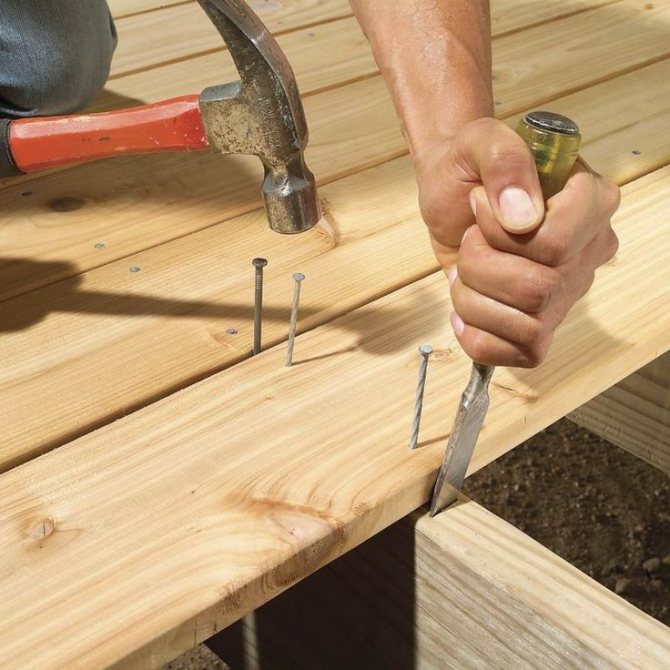

Чтобы максимально грамотно обшить пол требуется применение ершенных или винтовых гвоздей на 60 мм, вместе с клеем. Благодаря этому пол будет не только крепким, но и с течением времени не образуется скрип половиц. Чтобы обшить стены снаружи нужно гвозди винтового и ершенного типа на 50мм. В данном случае возможен монтаж ОСП-3 фанеры, а также материала под названием дюймовка, часто применяющегося в каркасных домах. Для обшивки стен внутри помещения используют листы гипсокартона и здесь потребуются не гвозди, а саморезы именно по ГКЛ, длина которых варьируется в пределах 25-35мм

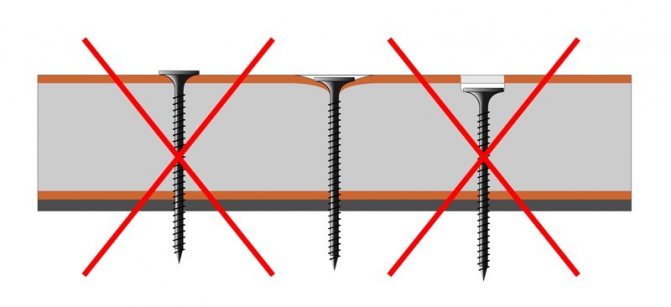

Важно помнить о том, что саморез будет использован по назначению только при правильном закручивании. Металлочерепица монтируется посредством специальных кровельных саморезов, размеры, которых могут быть 4,8*20 и 4,8*38мм. Что касаемо установки оконных конструкций, то здесь можно применять анкера, пластины. Гвозди в каркасных домах для окон не используются, так как должна оставаться возможность провести демонтаж, при необходимости. Для непосредственного монтажа сайдинга используют специальный оцинкованный саморез у которого широкая шляпка, не менее 8мм, а длина не менее 15мм

Допустимо применение оцинкованных гвоздей, шляпка которых широкая и не менее 12мм, а длина не менее 40мм. Чтобы провести монтаж фасада из деревянных полотен нужно применять гвозди оцинкованного вида длинной в 50-70мм, причем желательно отдавать предпочтение гальванизированным, так как цинком в данном случае идет покрытие за счет электролиза, что существенно повышает прочность элементов.

Если каждый момент при строительстве дома будет продуман на 100%, то конструкция действительно сможет полностью оправдать и вложения и ожидания.

Мне кажется, что любовь наших строителей каркасных домов к саморезов проистекает из непонимания элементарных законов физики и механики. Кажется им, что если затянуть потуже, то будет крепко и надежно! Ну и винтят саморезы куда ни попадя — скрепляют ими каркасы стен и перекрытий, монтируют плитную обшивку и искренне считают, что если использовать снаружи не каленые, а оцинкованные шурупы, то дом на них простоит века. Ну-ну…

«Гвозди! Всем нужны гвозди!» кричал Крош в известном мультике и был во многом прав. Североамериканский «КОД » регламентирует использование только гвоздей, наш СП 31-105-2002 тоже настаивает на гвоздях, финны со шведами вон, почему-то строят каркасные дома с помощью нейлеров… Может они все не в курсе, что на свете есть такое чудо, как чОрный китайский саморез? =)

Однако, все намного прозаичней — материал, из которого сделан гвоздь, подразумевает возможность его деформации. То есть, в случае каких-либо не расчетных нагрузок гвоздь изогнется или вытянется не деформируя сбитые детали и не ломаясь сам.

В случае же каленого самореза (а они все каленые, даже оцинкованные) получается, что либо будут повреждены детали, либо саморез элементарно сломается. Да и гниют те же черные саморезы только в путь, ибо они предназначены для крепления ГКЛ/ГЛВ где не предполагается наличие больших нагрузок и отсутствует агрессивное воздействие влаги на крепежный материал.

Итак, использование саморезов (шурупов — один черт) в каркасе стен, это:

• потеря времени на процесс (нейлером бить гвозди на порядок быстрее!);
• потеря финансов (гвозди дешевле саморезов и биты постепенно стачиваются);
• разрушение крепежа в будущем за счет коррозии;
• высокий риск облома или разрушения каркаса в случае возникновения сильной нагрузки на сдвиг (сильный ветер, например).

Единственно, где можно использовать саморезы — это монтаж материалов к каркасу перекрытия, т.к. в этом случае на саморез не действуют нагрузки на сдвиг, повседневная эксплуатация не предполагает наличие влаги и можно сэкономить на клее и винтовых гвоздях.

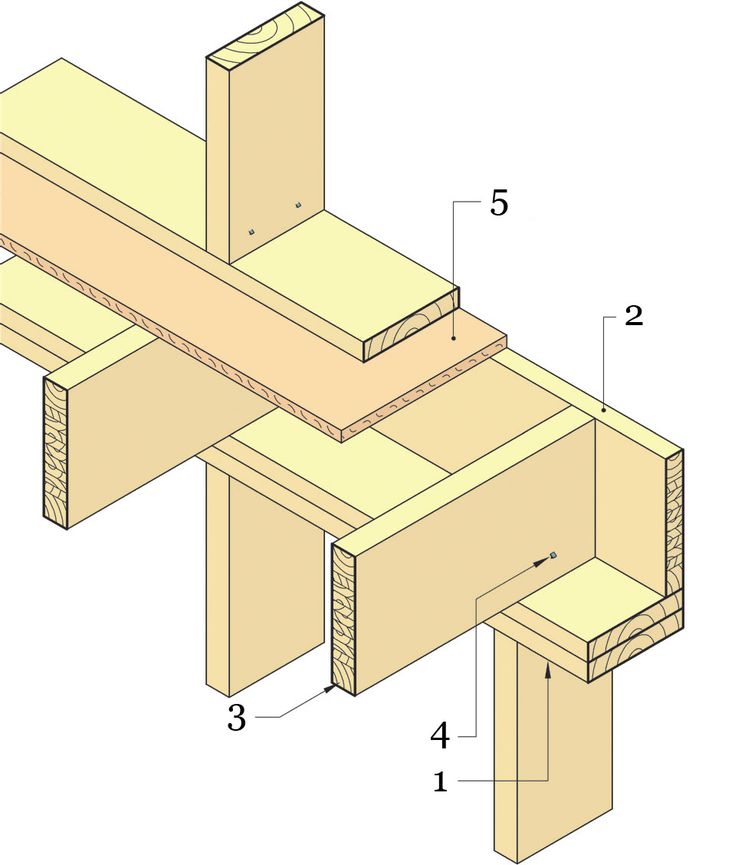

Углы и нижнее перекрытие каркасного дома

Видео обзор: как выбрать саморез по дереву | ЦКИ

Учет свойства древесины

Это теория, а на практике есть некоторые особенности, особенно в работе с древесиной. Древесина – материал сравнительно мягкий, но и достаточно упругий.

Определяющей особенностью его является то, что на дерево сильно влияет влажность. Структура древесины легко впитывает и отдает влагу. При этом волокна целлюлозы, из которых в основном состоит древесина, меняют свои размеры. Дерево расширяется, увлажняясь, и сужается, высыхая.

Понятно, что во взаимодействии с окружающей средой – от атмосферных осадкой до водяного пара из помещения – дерево постоянно «дышит», т.е меняет свои размеры.

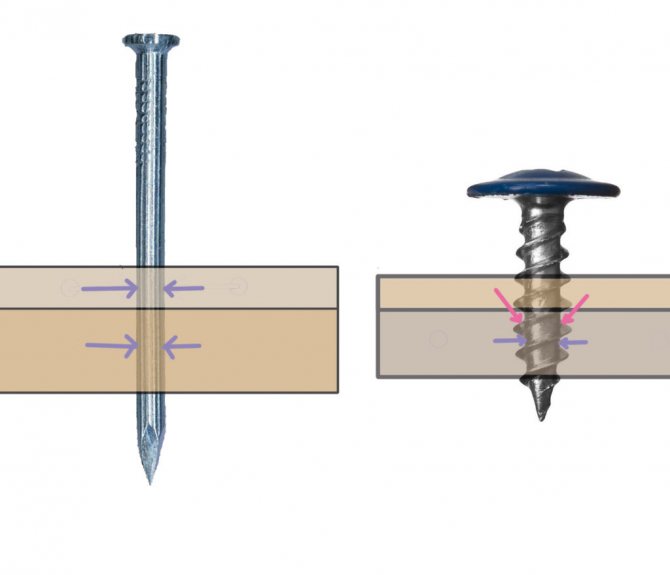

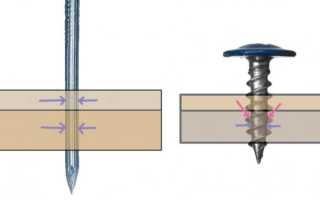

Что происходит в этих случаях с крепежным материалом?

При разбухании – сужении древесины гвоздь остается в ней в сжатом состоянии. Даже сильно рассохшиеся доски скрепленные гвоздями не распадаются.

В то же время эти циклы сжатия-растяжения разрушают целостность «бороздок» саморезов, и соединение распадается – саморез в рассохшейся древесине можно просто вынуть из гнезда.

Что происходит в креплениях узлов при разбухании-сжатии древесины? Относительно друг друга каждый элемент расширяется-сужается, не влияя на положение гвоздя.

Саморез же ослабляет соединение, так как сам «сидит» в дереве непрочно.

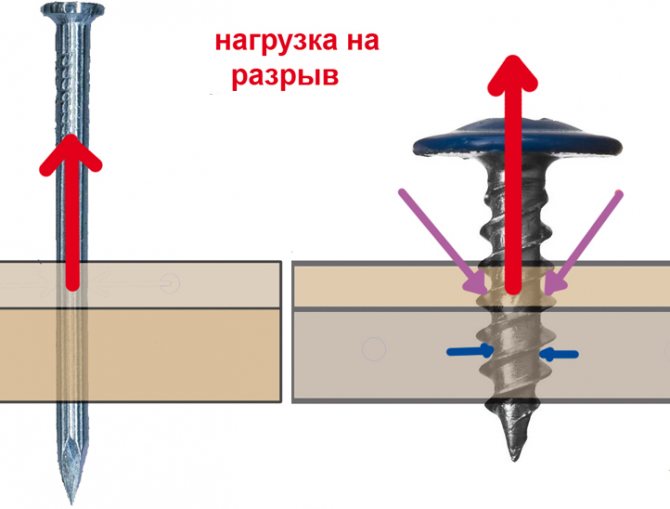

Нагрузки, действующие «на разрыв»

Крепеж для террасы

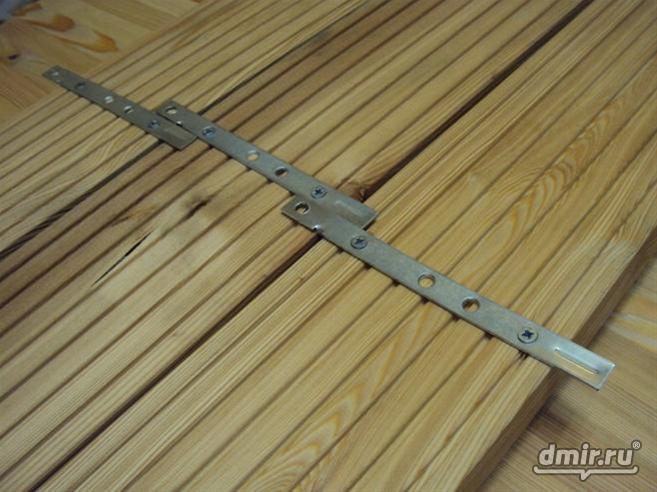

Также рекомендуют крепить доски террасы на скрытый крепеж «змейка».

На этом видео можно посмотреть почти на каждый крепеж визуально подробнее:

Итак, крепеж — очень важный элемент каркасного дома, на который следует обратить пристальное внимание, если не хотите, чтобы со временем он развалился или просто трещал по швам. Не поддавайтесь на уговоры строителей, которые захотят построить вам дом с использованием шурупов, саморезов и других неподобающих вещей. Читайте отзывы реальных жильцов каркасных домов на форуме или у меня в статье и набирайтесь опыта, чтобы вас никто не обманул

Саморезы для каркасного строительства необходимо использовать осмотрительно. Многие начинающие застройщики делают свой выбор в пользу шурупов. Они полагают, что именно резьбовое соединение придаст конструкции прочность и долговечность. На оцинкованные саморезы возлагаются большие надежды относительно их устойчивости к коррозии. Гвозди сегодня незаслуженно забыты. Эти крепкие и надежные метизы по непонятной причине считаются пережитком прошлого. Мало кому хочется часами размахивать молотком, рискуя нанести себе травму. С шурупами все намного проще: они просто вкручиваются в дерево, легко извлекаются, если допущена ошибка. На самом деле, решая вопрос, саморезы или гвозди использовать при возведении каркасного дома, нельзя быть категоричным. Применение найдется обоим типам крепежа. Остановимся на плюсах и минусах каждого вида.

Для работы с деревом необходимо приобретать шурупы с широким шагом между витками резьбы. Метизы для металла имеют меньший диаметр и шаг резьбы. Они не обеспечивают необходимой прочности крепления, так как древесина намного мягче металла.

Делая выбор в пользу шурупов в качестве крепежа для каркасного дома, следует учитывать ряд факторов:

1. Изделия имеют довольно высокую стоимость. Она на порядок выше, чем у гвоздей. Чтобы собрать многочисленные каркасы, потребуется несколько тысяч шурупов. А это обойдется в круглую сумму.
2. Шурупы изготовлены из каленого металла. Использовать их можно только в соединениях, где нагрузка приходится на отрыв. При поперечном давлении металл легко ломается.
3. Если саморез сломается, то извлечь отломанный фрагмент будет невозможно. Это может стать проблемой, если проводится точная работа.
4. Вкручивание шурупов проводится с помощью шуруповерта. Если использовать электрический инструмент, то возникнут неудобства с кабелем. Ресурс аккумуляторного прибора ограничен. Уже через час работы сядут оба аккумулятора. Строительство будет приостановлено.
5. Для стягивания деревянных фрагментов нужно использовать шурупы с резьбой только на нижней части. Только так будет достигнута плотная и надежная стяжка.

Однако не стоит однозначно отказываться от использования шурупов в строительстве каркасного дома. Без саморезов не обойтись при установке замков, монтаже уголков и петель. Метизы с резьбой нужны при работе с хрупким материалом, который разрушается от удара.

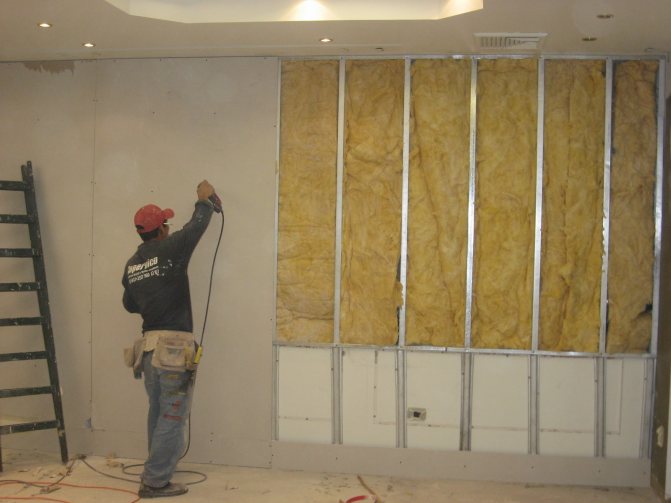

При проведении отделочных работ используются специальные саморезы со сверлом на конце и широкой шляпкой.

Решая, какие шурупы покупать для строительства, не следует выбирать изделия, покрытые цинком. Стоят они намного дороже обычных метизов, но также ржавеют от сырости. Лучше потратиться на шурупы из нержавеющей стали. Они прослужат десятилетия без потери эксплуатационных характеристик. Метизы из нержавейки можно будет выкрутить при демонтаже здания.

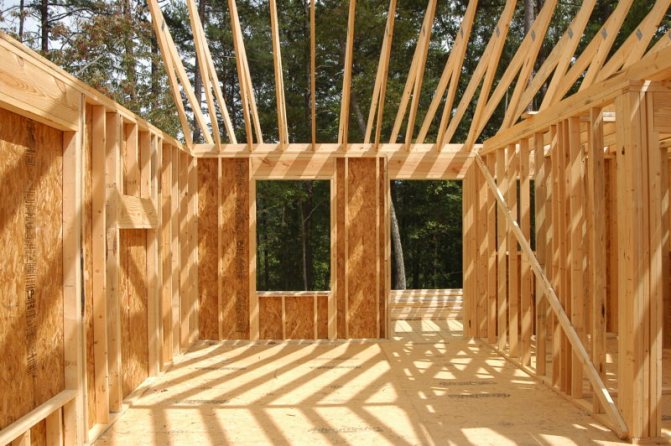

Ключевые особенности американского каркаса

Американский каркас – это практически эталон. Он прост, крепок, функционален и надежен как железная пила. Его легко собирать, он имеет большой запас прочности.Американцы – ребята прижимистые, и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают. При этом они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль, страховые компании в случае проблем откажут в выплатах, а заказчики горе-строителей быстренько подадут в суд и обдерут нерадивых подрядчиков как липку.Поэтому американский каркас и можно назвать эталоном по соотношению: цена, надежность, результат.

Американский каркас прост и надеженРассмотрим чуть подробнее основные моменты, отличающие именно американскую каркасную схему:

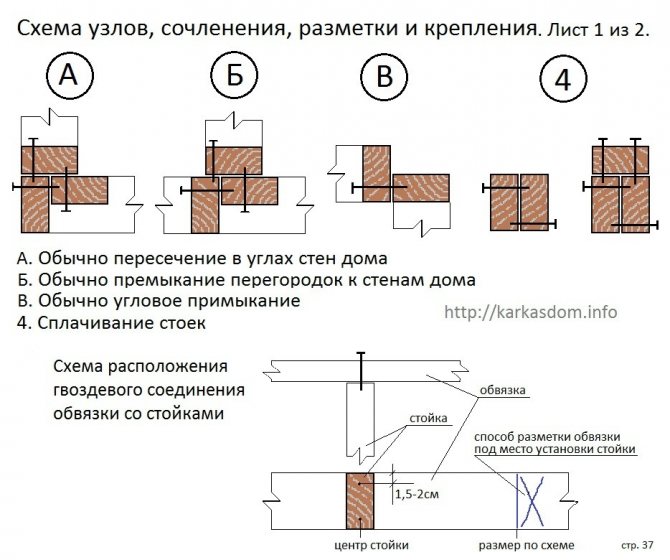

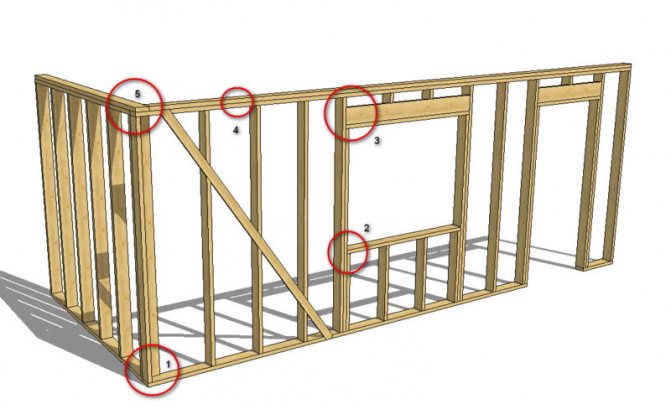

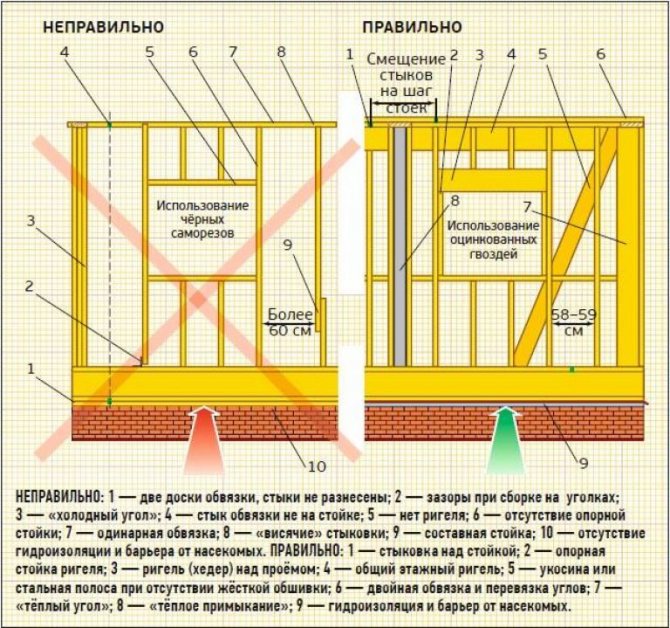

Типовые узлы каркасного домаВначале стоит отметить, что “правильные” каркасные дома делаются без применения бруса и только из сухих пиломатериалов. То есть все стойки, обвязки и т.п. делаются только из сухой строганной доски. Почему? Читайте в статье про выбор пиломатериалов для каркасного дома.Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями. Поэтому первое, что отличает “правильный” каркасный дом – использование сухого пиломатериала и отсутствие бруса в стенах. Уже по одному этому критерию вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.Моменты, отличающие американский каркас:

1. Углы – есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
2. Сдвоенные или строенные стойки в районе оконных и дверных проемов.
3. Усилитель над проемами – доска, установленная на ребро. Так называемый “хэдер” (от английского header).
4. Сдвоенная верхняя обвязка из доски, никакого бруса.
5. Перехлест нижнего и верхнего ряда обвязки в ключевых точках – углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как в американском стиле, при наличии обшивки плитами OSB3 (ОСП) по каркасу, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.Поговорим более подробно про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже в американском сегменте, можно найти с десяток схем. Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах. Я выделю три основных схемы углов. Хотя реально, основными являются только первые две.

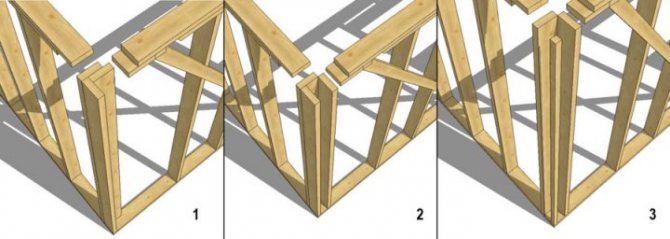

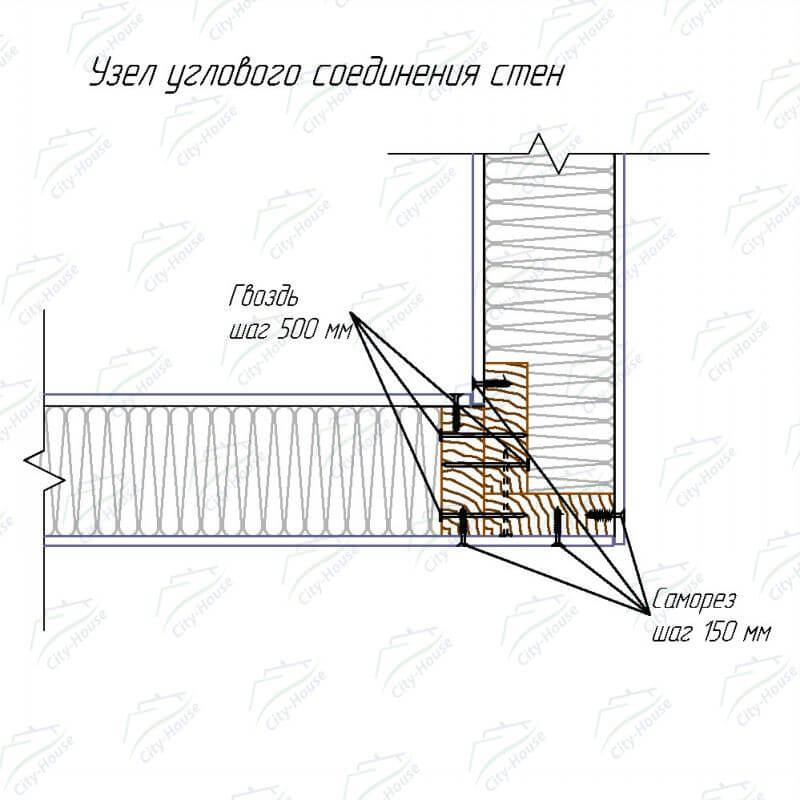

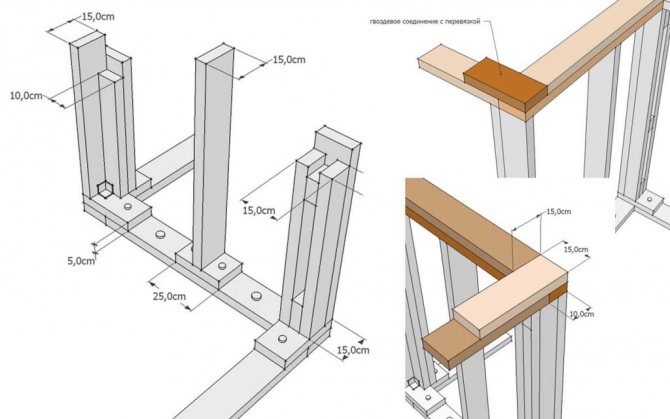

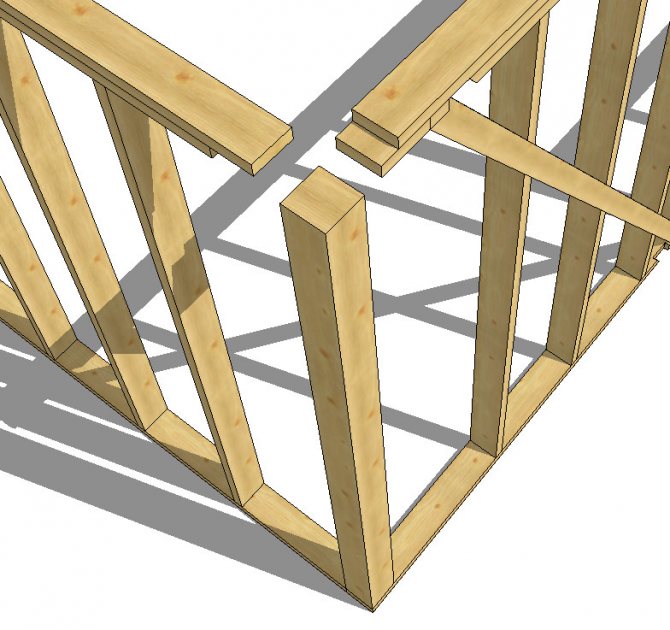

Узлы углов каркасного дома

1. Вариант 1 – так называемый “калифорнийский” угол. Самый распространенный вариант. Почему именно “калифорнийский” – понятия не имею :). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
2. Вариант 2 – закрытый угол. Также один из самых популярных. Суть – дополнительная стойка для того, чтобы сделать полку на внутреннем угле. Из достоинств: качество утепления угла лучше, чем в варианте 1. Из недостатков: такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
3. Вариант 3 – “скандинавский” теплый угол. Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что, на мой взгляд, это самый теплый вариант угла. И я подумываю над тем, чтобы начать применять его на наших объектах. Но перед его использованием нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

В чем особенность всех этих трех вариантов и почему брус – плохой вариант для угла?

Угол из бруса, самый проигрышный вариантЕсли вы заметили – во всех трех вариантах из досок угол можно утеплить. Где-то больше, где-то меньше. В случае бруса в углу имеем сразу 2 недостатка: во-первых, с точки зрения теплотехники такой угол будет самый холодный. Во-вторых – если в углу стоит брус, то изнутри нет “полочек”, чтобы прикрепить к нему внутреннюю отделку.Разумеется, последний вопрос можно решить. Но помните, что я говорил про “неправильные” каркасы? Зачем делать сложно, если можно сделать проще? Зачем делать брус, создавая мостик холода и думая, как потом к нему прикрепить отделку, если можно сделать теплый угол из досок? При том, что ни на количестве материала, ни на сложности работ это никак не скажется.

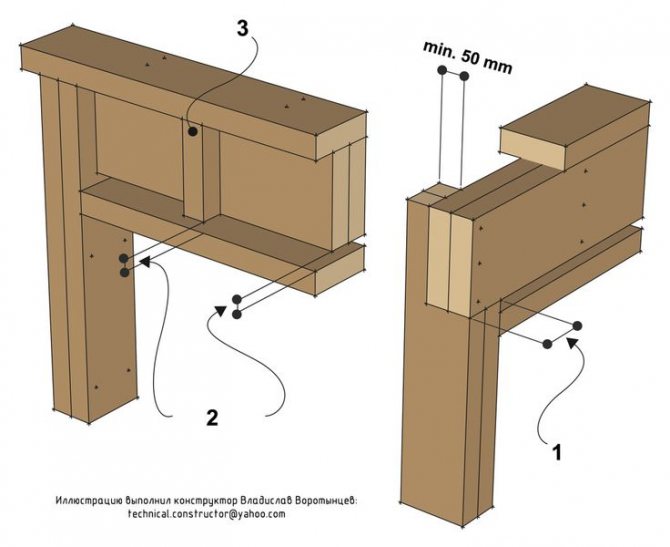

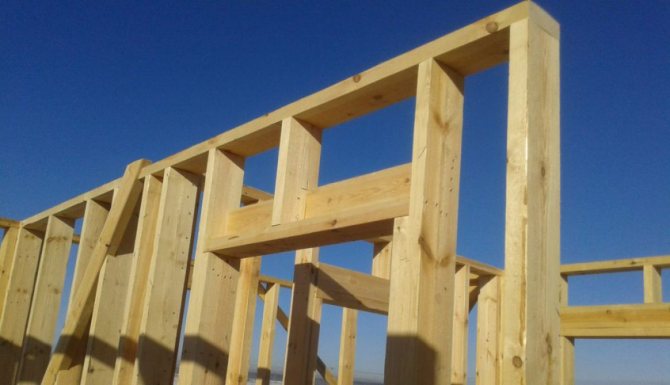

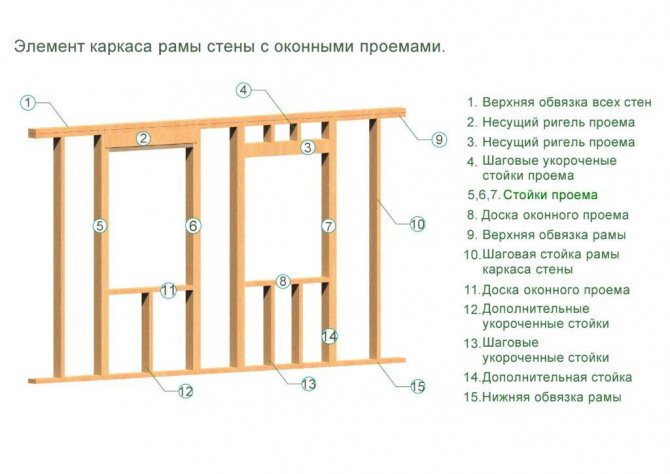

Правильные проемы в каркасном доме

Проемы и верхняя обвязка – это наиболее значимое отличие американской схемы каркаса от скандинавской, но об этом позже. Так вот, когда говорят о правильных проемах в каркаснике, то обычно говорят о следующей схеме (оконные и дверные проемы выполняются по одному принципу).

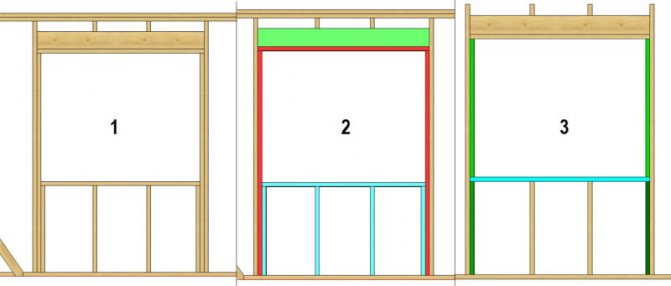

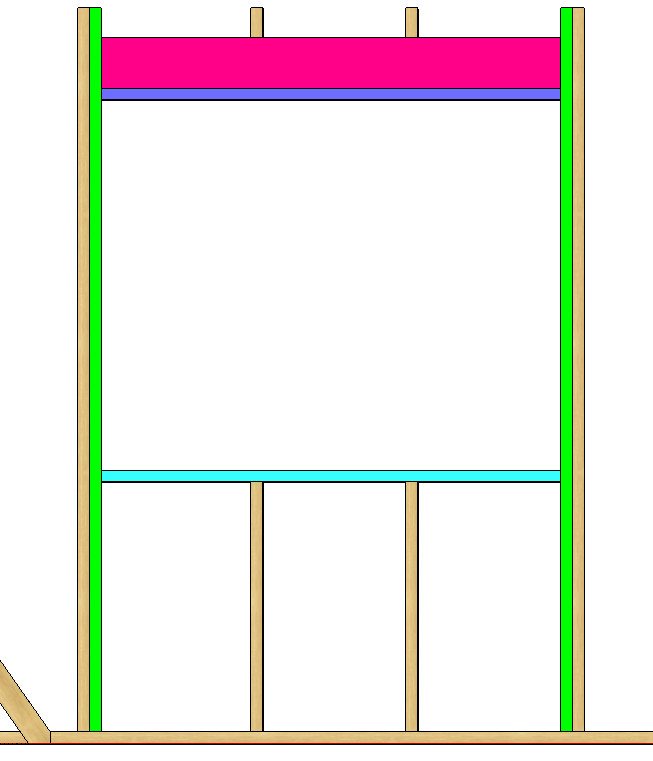

Правильные проемы в каркасном домеПервое (1), на что обычно обращают внимание, говоря про “неправильные” проемы, это сдвоенные и даже строенные стойки по бокам проема. Часто считают, что это нужно для некоего усиления проема для установки окна или двери. На самом деле это не совсем так. Окну или двери будет и на одинарных стойках хорошо. Зачем же тогда нужны сплоченные доски?Все элементарно. Помните, я говорил, что американский каркас прост и надежен как железная пила? Обратите внимание на рисунок 2. И вы поймете, что сплоченные стойки нужны исключительно для опоры лежащих на них элементов. Чтобы края этих элементов не висели на гвоздях. Просто, надежно и универсально.На рисунке 3 – одна из упрощенных разновидностей, когда нижняя обвязка окна врезается в разорванную стойку. Но при этом обе оконные обвязки по-прежнему имеют опоры по краям.Поэтому нельзя говорить формально про то, что, если стойки не сдвоены, то это “неправильно”. Они могут быть и одинарные, как в скандинавском каркасе. Скорее ошибкой является то, когда стойки по краям проемов сплоченные, но не несут на себе нагрузки от опирающихся на них элементов. В данном случае они просто бессмысленны.

В данном случае горизонтальные элементы висят на крепеже, поэтому никакого смысла в удвоении или утроении стоек по бокам нетТеперь поговорим об элементе, который уже является более критичным и отсутствие которого можно рассматривать как “неправильность” проема. Это “хэдер” над проемом (header).

Вот это действительно важный элемент. Как правило, сверху на оконный или дверной проем будет приходить какая-то нагрузка – лаги перекрытия второго этажа, стропильная система. А сама стена ослаблена на прогиб в районе проема. Поэтому в проемах и делаются локальные усиления. По-американски это headers. Фактически это доска, установленная на ребро над проемом. Вот тут уже важно, чтобы края хэдера или опирались на стойки (если используется классическая американская схема со сплоченными стойками проемов), или были врезаны в крайние стойки, если они одинарные. Причем сечение хэдера напрямую зависит от нагрузок и размеров проема. Чем больше проем и чем сильнее нагрузка на него, тем мощнее хэдер. Он может быть также сдвоенным, строенным, наращенным в высоту и т.п. – повторюсь, зависит от нагрузки. Но, как правило, для проемов до 1.5 м по ширине хэдера из доски 45х195 вполне достаточно.Является ли отсутствие хэдера признаком “неправильности” каркаса? И да, и нет. Если действовать по американскому принципу “просто и надежно”, то хэдер должен присутствовать на каждом проеме. Делай так – и будь уверен в результате.Но на самом деле нужно плясать от нагрузки, приходящейся на проем сверху. Например, узкое окно в одноэтажном доме и стропила на этом участке стены расположены по краям проема – нагрузка сверху на проем минимальна и можно обойтись без хэдера.Поэтому к вопросу хэдера стоит относиться следующим образом. Если он есть – отлично. Если его нет – то строители (подрядчик) должны внятно объяснить, почему, по их мнению, он тут не нужен, а зависеть это будет, в первую очередь, от нагрузки, приходящейся на зону проема сверху.

Как склеить оконный брус

Крепить брус к фундаменту необходимо обязательно. Мелкозаглубленные ленты и плиты подвержены значительным подвижкам при замерзании. Надёжное соединение лежней и нижней обвязки обеспечивает надёжность и долговечность всего строения.

Саморезы HARPOON HGP-R Grover для скрепления стальных профилей

В конструкции ЛСТК будем вкручивать саморезы. Расскжу о требованиях, предъявляемых к этим материалам.

Я использовал саморезы марки Гарпун. Торговая марка «Harpoon» принадлежит российской компании, а производитель — Китай

Закалка у саморезов Harpoon — по всему телу самореза, отпуска металла после закалки не делают, поэтому саморез получается твёрдый, но хрупкий, поэтому очень важно не перекрутить его во время завинчивания

Металл какой толщины могут пробить саморезы

Саморезы Гарпун имеют насечку под головкой, что предотвращает их выкручивание.

Закаленная углеродистая сталь SAE 1022, антикоррозийное покрытие RUSPERT TYPE II

Свойства саморезов Гарпун

• Уменьшенная высота головки самореза
• Гроверная насечка под головкой самореза предотвращает выкручивание из конструкции
• Закаленная углеродистая сталь SAE 1022, антикоррозийное покрытие RUSPERT TYPE II

Саморез торговой марки HARPOON Grover для скрепления легких тонкостенных металлоконструкций с плоской головой и гроверной насечкой, со сверлом, сталь SAE 1022, антикоррозийное покрытие «Ruspert». Количество в упаковке 1000 штук. HARPOON HGP-R 4,8*19 . Саморезы HARPOON HR-R, HR-R-Z14 для доборных элементов и скрепления профлистов между собой

Расфасовка:

Влияние шарнирности конструкции на крепежный материалы

Второй особенностью каркасных домов является шарнирность его конструкции. На места соединения элементов оказываются очень сильные не только вертикальные, но и боковые нагрузки.

Гвоздь выносит боковые легко – сталь значительно прочнее дерева.

Саморезы тоже прочнее, но они из изготовлены из спецсталей – твердых, но хрупких. Иной материал не годен для создания резьбы. Нагрузки «на отрыв» они держат прекрасно (в отличие от гвоздей), но таких нагрузок на каркас сравнительно мало. Такие нагрузки значительны на элементы внешней отделки, прикрепленные к каркасу и тому подобные.

А вот нагрузки «на срез» (или «на сдвиг») саморезы могут не выдержать, а это именно те боковые нагрузки, которые в основном и действуют на шарнирное соединение. Хрупкий металл просто ломается.

Виды гвоздей и их функциональное назначение

Гвозди, которые используются в сегодняшнем каркасном строительстве, представляют собой высокотехнологичные метизы нескольких видов. Наиболее часто применяются:

• Оцинкованные обычные и винтовые (другое название — ершеные, кольцевые). Использование этого типа крепежа выступает обязательным требованием при возведении наружных конструкций здания. Винтовые, кольцевые или ершеные гвозди оснащаются специальной насечкой различной формы, увеличивающей трение в узлах и, как следствие, жесткость каркаса;
• Черные обычные и винтовые. Применяются для соединения отдельных элементов и конструкций, располагающихся внутри здания. Использование не оцинкованных гвоздей выступает способом сэкономить средства при строительстве, однако, далеко не все профессиональные строители используют этот вариант на практике;
• Гвозди под нейлер. Представляют собой специальный метиз, который погружается в древесину при помощи специального инструмента без ударной нагрузки;
• Толевые гвозди, черные и оцинкованные. Имеют небольшой размер и применяются для обшивки различными плитами или крепления рулонных изоляционных материалов.

Количество используемых при каркасном строительстве видов гвоздей приведенным выше списком не ограничивается. Более того, современные производители регулярно представляют различные усовершенствования этого, казалось бы, простого и обычного крепежного метиза.

Крепеж в каркасном доме — достаточно простая тема, но важно продумать все заранее, чтобы не бегать в магазины и не покупать по одному килограмму гвозди, а закупить сразу 150 килограмм (обычно столько уходит на средний дом) нужного крепежа на базе с большой скидкой. Я так и сделал, но все равно не хватило, уже несколько раз ездил за новыми коробками гвоздей. Но конечно, и лишних гвоздей и саморезов осталось очень большое количество

Поэтому хочу максимально облегчить задачу своим читателям

Но конечно, и лишних гвоздей и саморезов осталось очень большое количество. Поэтому хочу максимально облегчить задачу своим читателям.

Сразу хочу заметить, что в каркасном доме запрещено

использовать
шурупы
или
саморезы
, так как нагрузка везде идет на срез, а не на растяжение, а на срез ни саморезы, ни шурупы не работают, так что тут нечего и обсуждать. Некоторые строители все еще уверены, что саморезы использовать можно и будут вас уговаривать. Не поддавайтесь. Зато прекрасно на срез
работают гвозди
, их невероятно сложно срезать. Речь идет конечно же о несущей части дома, а не о отделке.

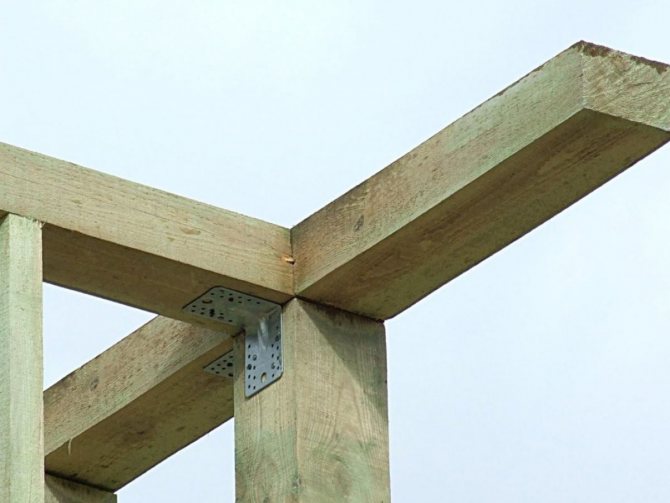

И еще хочу сказать про уголки

. Уголки не используются профессионалами в каркасном строительстве (не считая временного крепления ферм к обвязке). Их использовать
можно
, только невыгодно по времени и по деньгами, для себя решайте сами. Опять же, будьте внимательны к строителям, которые будут рекомендовать их использование.

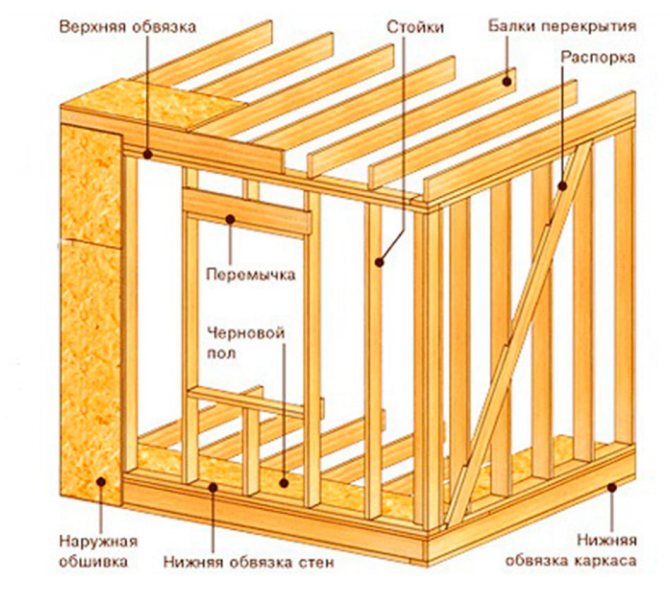

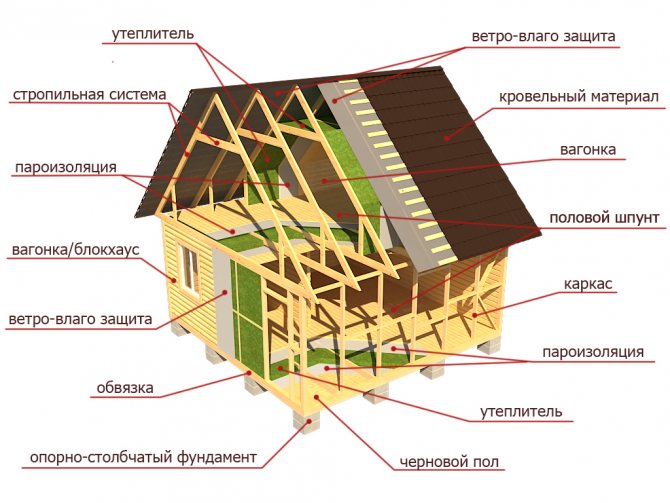

В чем суть построек из каркаса?

Сперва разберемся с каркасными технологиями. Что значит «каркасный дом»? Это, как правило, деревянные постройки, в основе которых лежит каркас. Каркас можно сделать из сухого цельного или клееного бруса. Он устанавливается на фундамент, фиксируясь к нему с помощью обвязки. Все работы можно выполнять своими руками, так как работа с деревом не требует каких-то особых навыков, которыми не обладает среднестатистический мужчина.

Следующий этап – это утепление и гидроизоляция. Мы утепляем каркас так, чтобы стена стала похожа на многослойный пирог. На каркасе фиксируется утеплитель, чаще всего минеральная вата. Она укладывается внахлест и приклеивается. Можно использовать рулонный, маты, жидкий наносной, пенополистрирол и другие виды утеплителя. Снаружи дом можно дополнительно утеплить плитами пенопласта, произведя ветрозащиту и шумоизоляцию.

Пароизоляция в каркасном доме – важный элемент стены. Без нее стена покрывается конденсатом, а кроме того – влага скапливается в точке росы, которая приходится на центр утеплителя. В результате утеплитель быстро приходит в негодность, а стены покрываются грибком и плесенью. Хорошая пароизоляция выполняет роль вентиляционных зазоров, однако это касается современных мембран, а не пленок. Пленки существенно дешевле, однако не так функциональны. Правильно собранный пирог стены гарантирует теплоту дома и уменьшает его энергопотери.

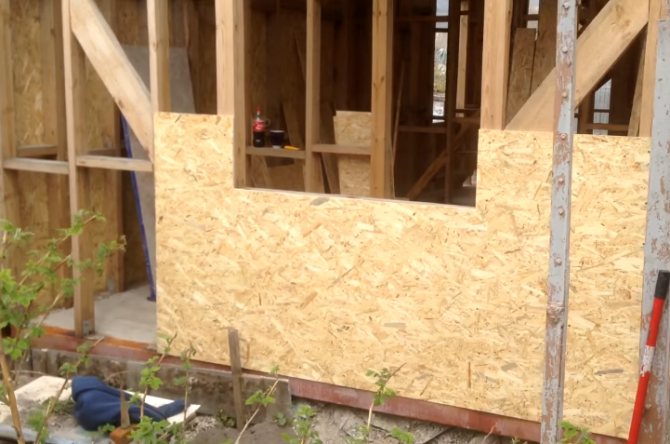

На следующем этапе начинку стены обшиваем листами ОСБ-3. Места стыков желательно пропенить, обеспечив отсутствие мостиков холода.

Далее выполняем внутреннюю и внешнюю отделку. Внутренняя стена чаще всего оклеивается обоями, а внешняя сторона идет под покраску. Однако также можно использовать сайдинг, блок-хаус, отделку камнем, «под кирпич», «под брус» и любую другую.

Как построить каркасный дом за 162 428 руб. Дом для охоты и рыбалки

Выбор в пользу гвоздей

Эти изделия имеют многовековую историю использования в строительстве деревянных зданий. При вбивании гвоздя в дерево происходит раздвижение его волокон и плотное обжатие металла. Даже гладкий гвоздь обеспечивает достаточно плотную фиксацию деталей. Что касается нагрузки на сдвиг, то сломать гвоздь практически невозможно. Он может погнуться, но не лопнуть. Скорее треснет брус или доска. Чтобы обеспечить надежную фиксацию на отрыв, необходимо использовать гвозди с резьбой или насечками. Такие изделия работают не хуже дорогостоящих саморезов.

Рассмотрим, какие гвозди можно использовать на различных этапах строительства:

1. При создании перекрытия. Как правило, создается многослойный пирог из досок и бруса. Лаги могут иметь толщину до 150 мм. Крепить их к балкам нужно гладкими гвоздями длиной 200-250 мм. Прибивать половые доски к лагам нужно винтовыми гвоздями, длина которых в 2 раза больше толщины доски.
2. При монтаже каркаса. Собирают его из бруса сечением 110х50 мм. Лучшим выбором для скрепления таких фрагментов являются гвозди 100 мм с насечками.
3. При монтаже обшивки. Толщина щитов для внутренней и внешней обшивки варьируется в пределах 20-30 мм. Оптимальным вариантом является использование 60 мм гвоздей с насечками или резьбой.
4. При обшивке вагонкой или блок-хаусом. Чтобы не портить внешний вид обшивки метизами, целесообразно воспользоваться гвоздями без шляпок. Длина таких изделий должна быть на 2-3 см больше толщины обшивки.
5. При монтаже окон. Гвозди используются только в том случае, если оконные рамы крепятся к стенам с помощью пластин. Если выполняется сквозное крепление, то используются длинные саморезы или анкерные болты.

При работе с гвоздями необходимо использовать молотки разного веса и конфигурации. Для забивания гвоздей длиной 100-200 мм необходимо иметь инструмент весом от 1 кг. Изделия средней длины (50-100 мм) нужно забивать молотком весом 300-500 г. При работе с метизами для отделки вполне достаточно маленького молотка весом 100-200 г. Покупать гвозди лучше оптом.

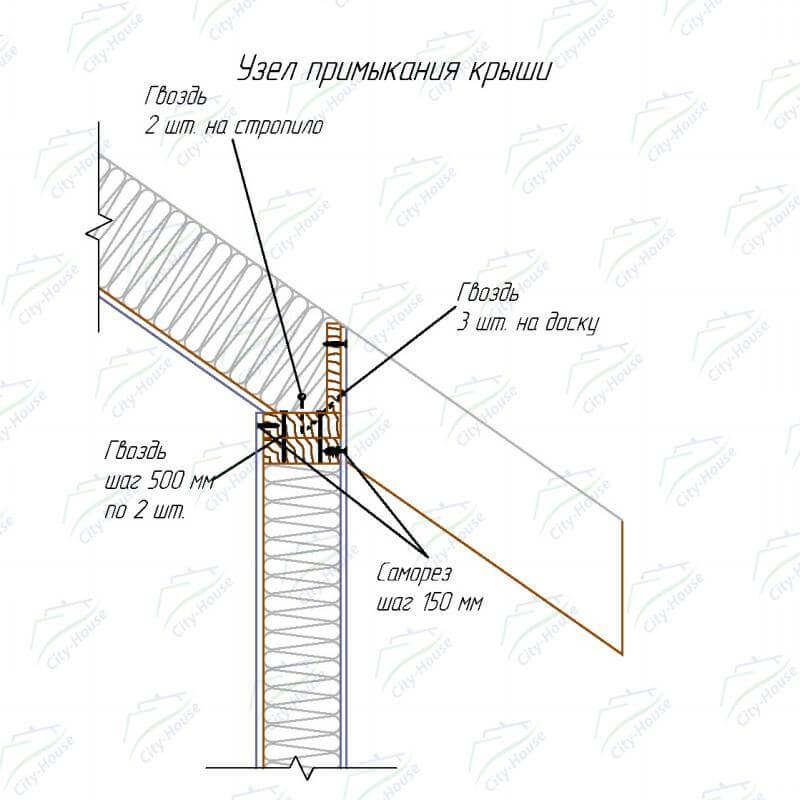

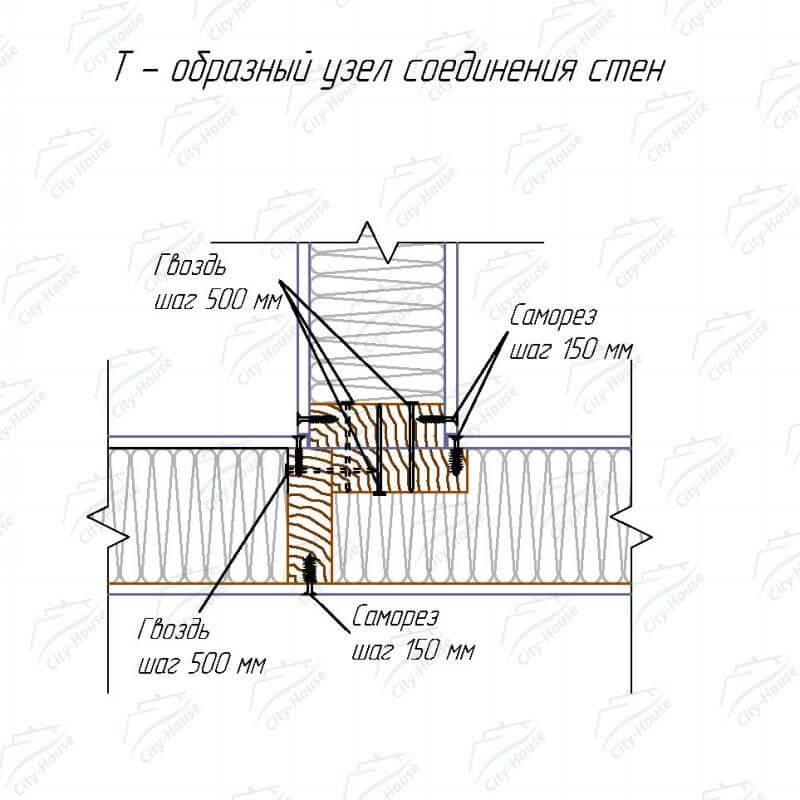

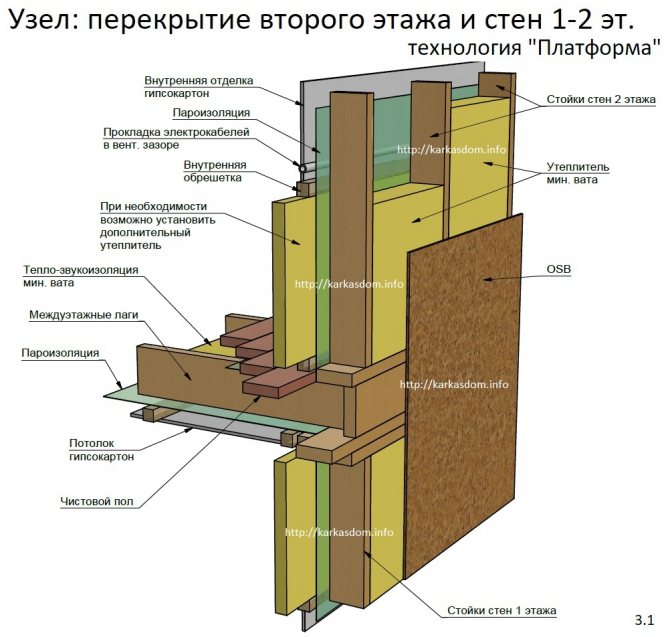

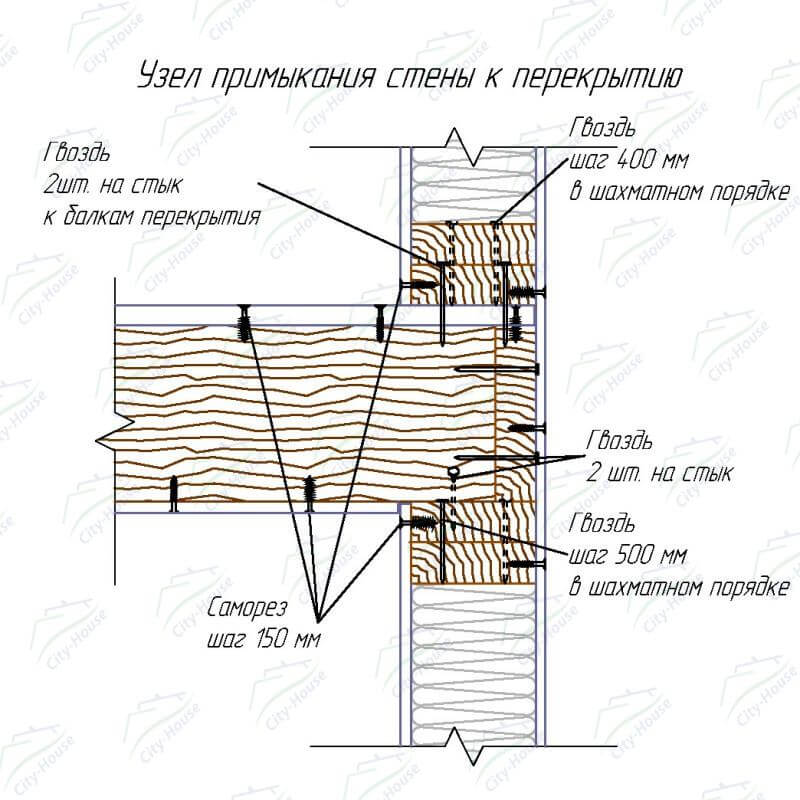

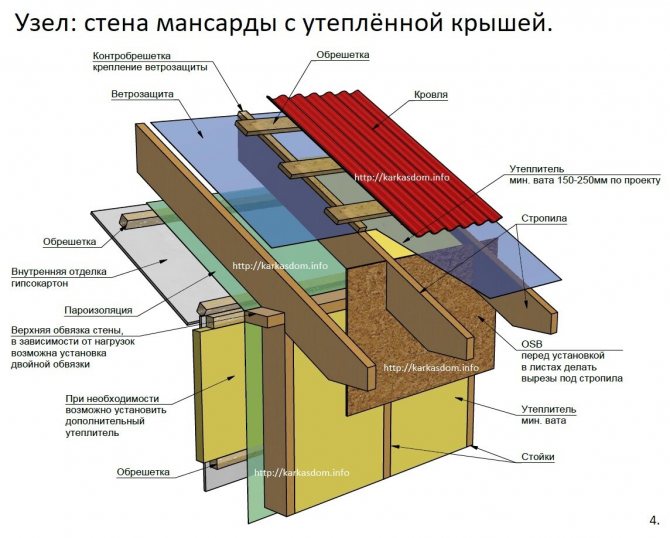

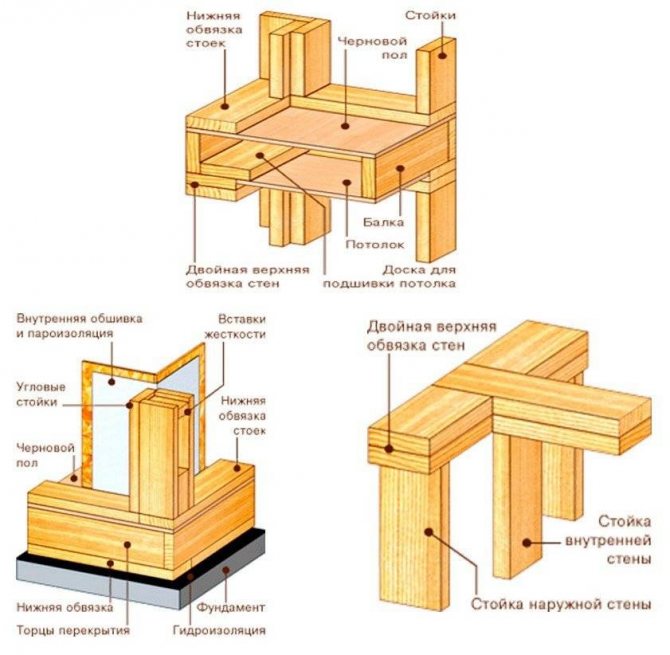

Узлами каркасного дома называют важные места, которые нужно обязательно строить определенным образом, чтобы они выполняли роль, которая в них заложена технологией.

Несколько догм каркасного домостроения.

1. Каркасный дом должен собираться на гвозди

. Любые заявления, что его можно собирать на саморезы или уголки — ненужные мифы для каркасного домостроения. Строители всего мира строят
каркасные дома на гвоздях
(если не считать японцев, которые строят их на огромных деревянных штифтах и из огромного бруса, но не на саморезах же). Строители — халтурщики попытаются убедить вас в обратном, но вы им не верьте. Верьте мне и строительным кодам.

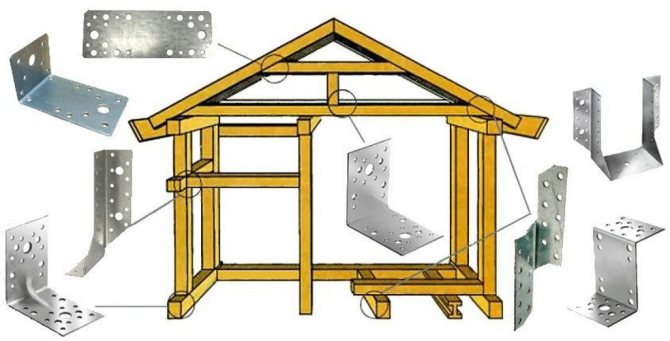

2. В каркасном доме практически не используются

железные уголки. Они там не нужны. Исключением является работа с фермами, где те используются для удобства их установки. Это правило не касается стальных “башмаков”, которые применяются для подвеса лаг дома или террасы на балки “сбоку”. Хотя и это соединение можно часто заменить на соединение “на опорную доску”.

3. Для каркасного дома используются гвозди 90 мм

(каркас) и 60-70 мм (пол и обшивка). Гвозди больших размеров не требуется даже при работе с доской толщиной 50 мм и тем более, если у вас каркасный дом из доски 40 мм толщиной. Перестраховка с использованием гвоздей больших размеров не нужна и приводит лишь к увеличению стоимости дома.

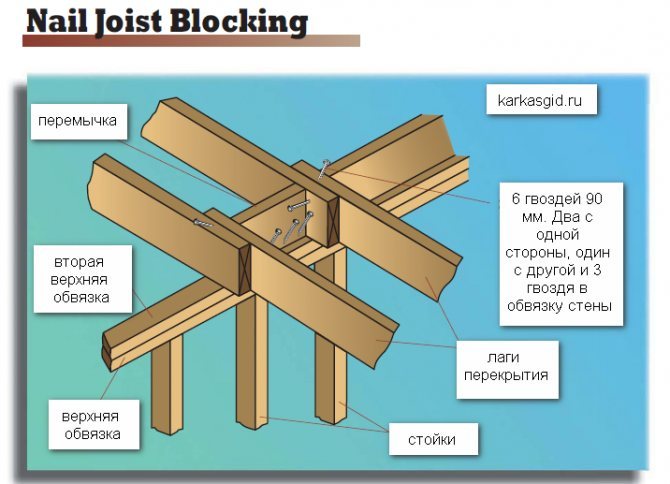

Итак, перейдем к конкретным узлам и гвоздевому бою в них.

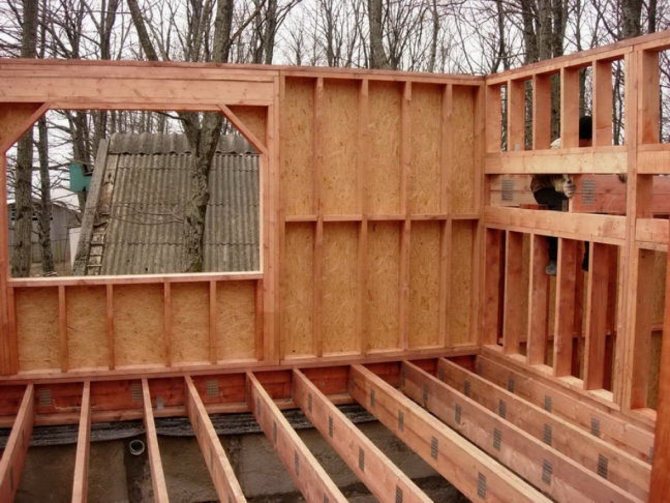

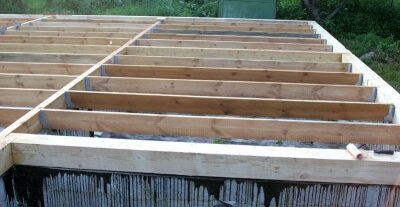

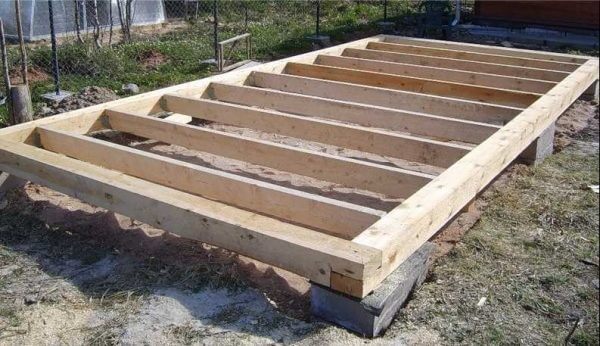

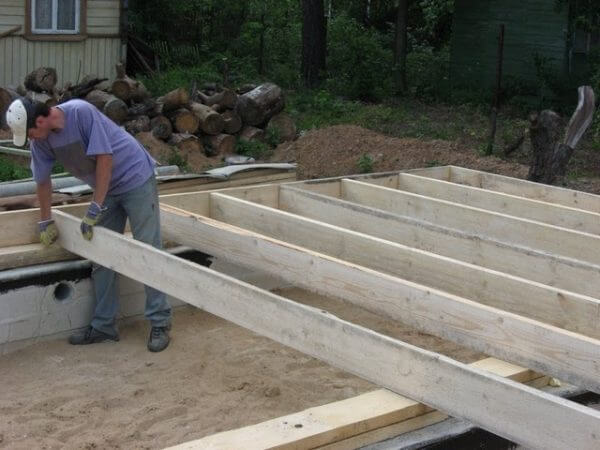

Установка лаг

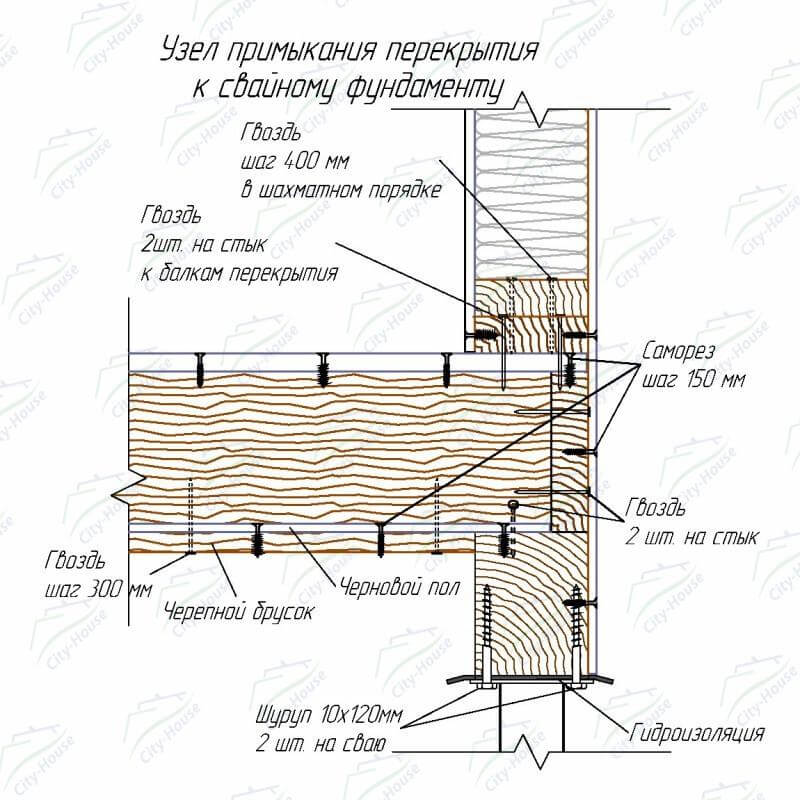

Кроме опоры для стен, нижняя обвязка служит основанием для лаг чернового пола. Лаги пола в каркасном доме — это обрезные доски (обычно 50 на 200 или 250 мм), установленные на ребро с определенным шагом.
Наличие нижней обвязки из древесины существенно упрощает монтаж лаг, делает его надежнее и прочнее. Существует несколько вариантов крепления концов лаг к нижней обвязке:

1. С опорой на брусок. На обвязку крепится брусок, расположенный в нижней части, на который опирается конец лаги. При этом способе необходимо дополнительное крепление лаги к обвязке, поскольку брусок — лишь опора, связки с брусом он не создает.

2. С использованием металлических пластин, уголков. В этом случае имеется надежное соединение торца лаги с брусом обвязки, но опоры снизу не имеется, лага «висит» на металлической детали.

3. Установка поверх обвязки с непосредственной опорой на нее. Такой способ позволяет надежно связать лагу с обвязкой, создать качественную опору и соединение. При этом монтаж стоек каркаса стены потребует наличия дополнительной связки поверх лаг. Наиболее удобен для строительства каркаса методом платформы: сборка каркаса в горизонтальном положении с последующим подъемом в вертикаль и непосредственной опорой на черновой пол.

На практике используют либо третий способ (платформа), либо совмещают два первых способа — используют опорный брусок и металлические соединительные элементы одновременно. Это максимально усиливает соединение лаг и обвязки, позволяет более точно выдержать плоскость чернового пола и упрощает процесс установки лаг.

Расстояние между лагами пола в каркасном доме или иначе шаг — зависит от ширины комнаты и от результатов расчета нагрузок на лаги. Чем больше расстояние между стенами (пролет лаг), тем меньше делается шаг лаг пола в каркасном доме.

Наибольший шаг делается при ширине комнаты 2 метра, он составляет 800 мм. При комнате в 2,5 метра шаг уменьшается до 600 мм, а при ширине от 3 метров и больше шаг принимается равным 400 мм. Данные указаны для лаг из обрезной доски 50 на 150 мм, при большем сечении досок размер шага увеличивается.

При выборе расстояния между лагами с точностью до миллиметра следует также учитывать размеры материалов — выбранного утеплителя и плит обшивки чёрного пола. Это делается для того, чтобы расход материалов был экономичным (оставалось минимум обрезков), с минимальным количеством действий по разрезанию материала.

Важно! При наличии больших пролетов требуется использование сдвоенных лаг, которые рассматриваются как одна с большим сечением

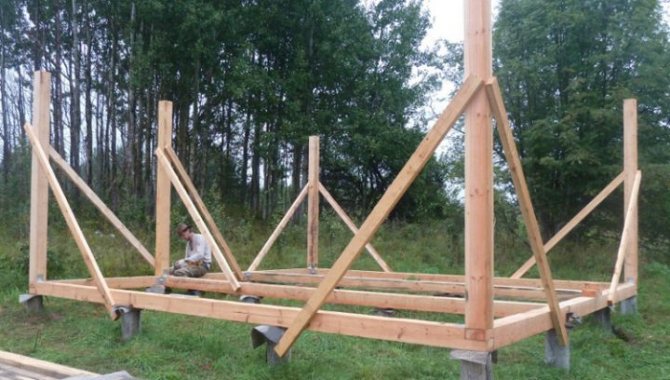

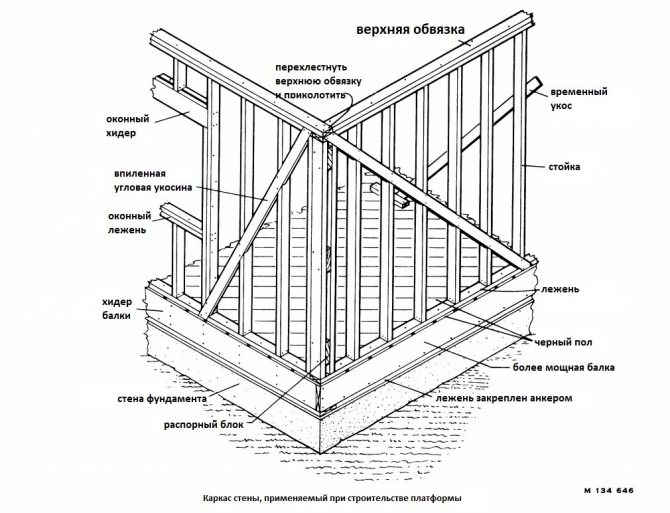

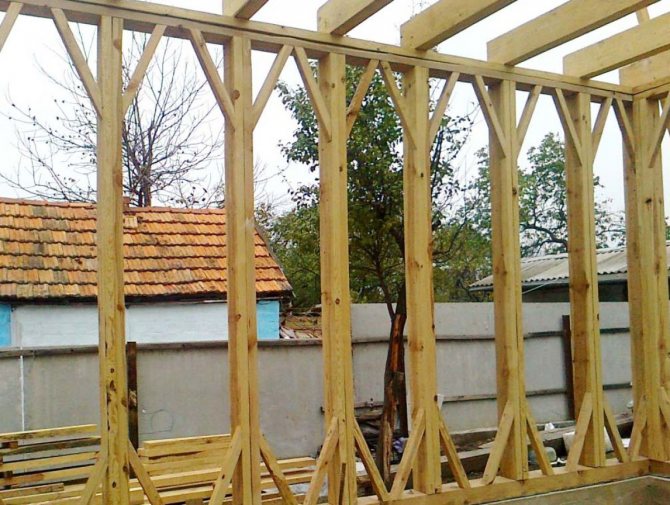

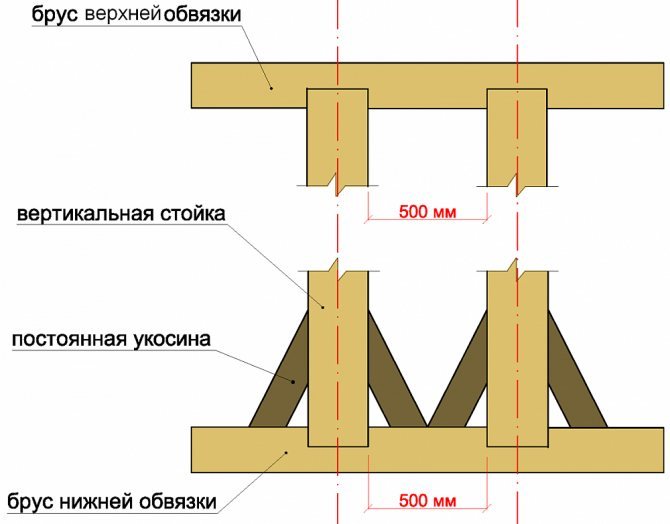

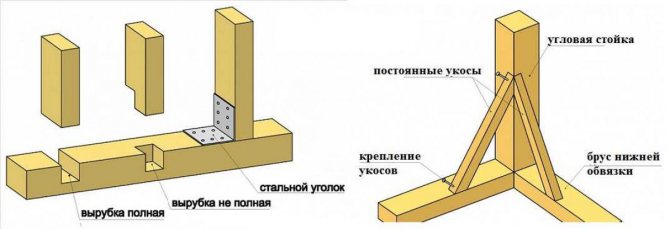

Укосины для крепления вертикальных стоек каркаса

Укосины служат для придания жесткости к каркасу дома. Другими словами, укосины не позволяют сложиться дому во время ветра. Укосины крепятся к вертикальным профилям внизу — в местах крепления к фундаменту и для закрепления на уровне потолка.

В качестве укосин можно использовать отрезы от профилей.

Важно!

Порядок монтажа следующий:

• Поставить вертикальную стойку. Прикрутить ее к нижнему каркасу.
• Проверить вертикальность стойки магнитным уровнем
• Укрепить укоснину.
• Укосины обязательно следует ставить во всех углах каркаса

Инструменты для крепления каркаса:

• пила по металлу
• шуруповерт или дрель
• насадка на шуруповерт
• шурупы

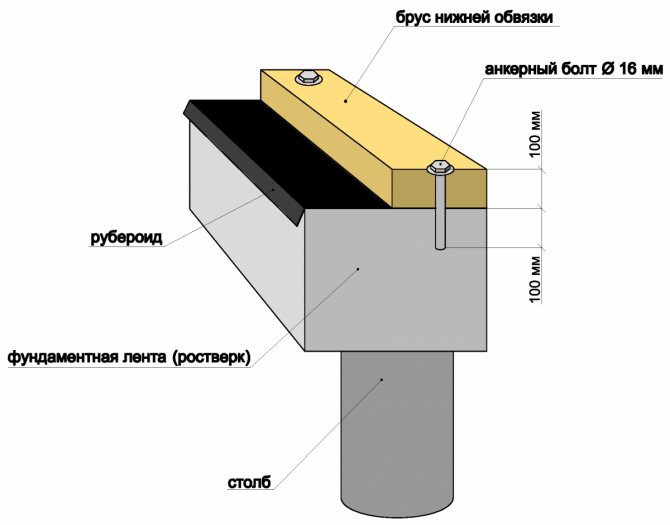

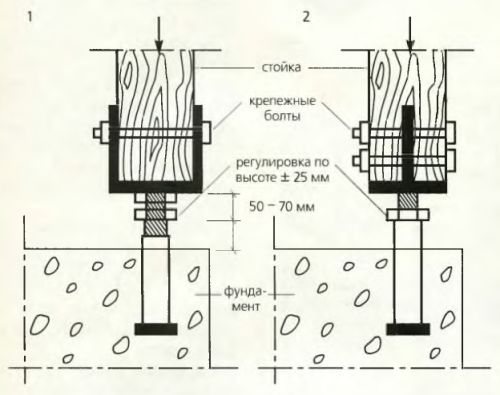

Как крепится фундамент?

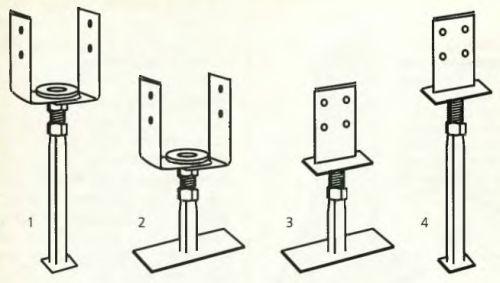

В зависимости от фундамента здания используют различные виды крепежей, в частности для:

• винтового фундамента подойдет анкерный стальной болт;
• для буронабивного вида фундамента следует закупить шпильки 10м и шайбы, гайки также на 10м;
• плитного или ленточного основания используют анкерный болт по бетону.

Для большей уверенности в том, какой крепеж требуется нужно обращаться только к специалистам, которые смогут проконсультировать и по поводу фундамента и относительно элементов для монтажа.

Устройство каркаса

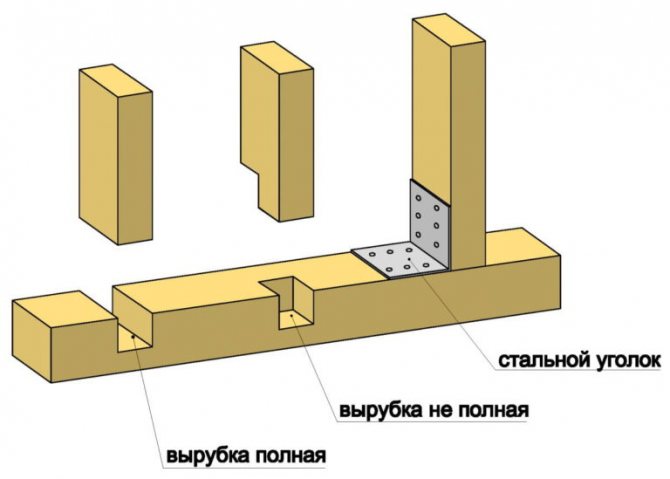

В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.

Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.

При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.

Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.

В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.

После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.

К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.

Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.

Варианты перевязки углов брусовой коробки

Схема обвязки углов.

1. В полдерева. Это часто используемый способ монтажа обвязки и стен каркасного дома. Выполняется он проще остальных: два бруса укладываются один к другому так, чтобы каждый из них являлся одной из сторон прямого угла. Иначе говоря, первый укладывается в перпендикулярном положении по отношению к другому.
2. Односторонний паз «в обло». В этом варианте потребуется сделать выпилы в каждом из брусьев и уложить каждый из них под прямым углом по отношению к другому. Торцы обоих брусьев должны выступать за точку угла на 10-15 см, образуя «крест».
3. В перевязку с коренным шипом «в обло». Здесь процесс укладки во многом аналогичен первому, «в полдерева». Отличие в том, что торец одного бруса выпиливается таким образом, чтобы посередине образовался «шип» высотой 4-5 см. Во втором брусе выпиливается паз немного меньшего размера. Далее пиломатериал под прямым углом и брусья подбиваются друг к другу, чтобы «шип» плотно вошел в паз.
4. С потайным шипом «ласточкин хвост». Этот вариант выполнения углового соединения во многом напоминает предыдущий. Но форма «шипа» и паза иная. Она напоминает ласточкин хвост. Способ соединения брусков тот же, но в этом случае подбивать нужно сверху, так как «шип» будет накладываться на паз, а не вставляться в него.

Как и с помощью чего фиксировать углы

Схема обшивки углов каркасного дома.

1. Анкеры. Этот способ хорош тем, что крепление получается очень прочным. Мало того что брусья соединяются между собой, они еще и притягиваются к фундаменту, что обеспечивает каркасу необходимую жесткость.
2. С помощью гвоздей на 150 мм. Для фиксации каждого угла потребуется 4 гвоздя. Необходимо выдерживать нужное расстояние от гвоздя до кромки бруса. Оно не должно быть меньше 2 см.
3. С помощью деревянного штыря (нагеля). Для изготовления этого крепежного элемента рекомендуется использовать древесину сухого дуба. Перед установкой нагеля следует сформировать отверстие диаметром 2 см, но немного меньшим, чем размер штыря. Оптимальная форма для такого крепежа — квадратная. Забивая нагель, нужно оставить над поверхностью бруса не менее 10 см, так как он понадобится для дальнейшего вывода углов каркасного дома.

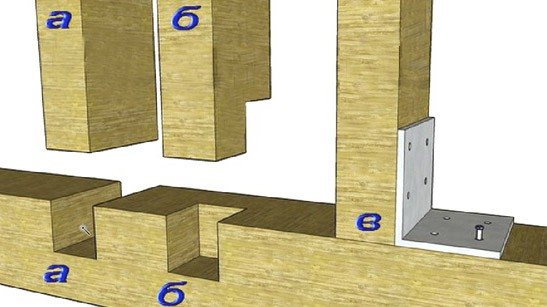

Конструкция узлов каркасного дома

Вертикальные каркасные стойки устанавливают поверх нижней обвязки и крепят ней гвоздями. Крепление с помощью металлических уголков используют при Т-образном соединении балок без вырубки. Его выполнить проще. Фиксацию балок металлическими гвоздями используют при стыке с частичной вырубкой нижней балки. Это – более сложное к выполнению своими руками соединение.

Стык без вырубки используют для угловых каркасных опор. Соединением встык с фиксацией пластинами или уголками используют в основных узлах каркасного дома, если строительство ведётся своими руками, без привлечения профессионалов. Если же работают опытные строители, то они используют соединение с частичной врезкой. Оно предупреждает сильные подвижки бруса и досок каркаса при усыхании.

На заметку

Размер вырубки под вертикальную каркасную стойку составляет 30-50% от толщины бруса нижней обвязки.

Угловой стык без вырезки фиксируют металлическими пластинами с помощью саморезов по дереву. При этом используют усиленные стальные уголки с несколькими перфорационными отверстиями. А также прочные саморезы светлого золотистого и серебристого цвета.

Усиление уголков для крепления углов дома выполняют за счёт технологической обработки — металлических пластины в процессе изготовления закаливают. Либо за счёт использования металла с большой толщиной сечения, до 2-3 мм.

Соединение с вырубкой часто используют для крепления стоек в середине стены. Опоры вставляют в подготовленные выемки и дополнительно фиксируют гвоздями. После чего дополняют их фиксацию в вертикальном положении укосинами – наклонёнными в диагональ планками, которые упираются с одной стороны в вертикальную стойку, с другой – в горизонтальную обвязку. Для удобства упора торцы укосин выполняют скошенными – спиливают часть торца.

Временные укосины

В процессе сборки каркаса устанавливают также временные укосины, которые фиксируют несколько вертикальных стоек. Временные укосины располагают между верхней и нижней обвязкой под наклоном. Они соединяют несколько вертикальный стоек и фиксируются гвоздями.

Временные укосины располагают с наружной стороны каркаса. Для их крепления не нужно делать вырубку, а фиксировать их нужно так, чтобы по окончании строительства временные вспомогательные балки можно было легко демонтировать. Поэтому для их фиксации используют гвозди.

Временные укосины удерживают стойки в вертикальном положении до тех пор, пока не будут установлены постоянные укосины в нижней и верней частях каждой стойки. Как только постоянные укосины займут своё место, временные фиксирующие балки можно будет снять.

На заметку

Проект строительства содержит описание узлов каркасного деревянного дома в чертежах. Он часто не описывают подробно способ крепления временных укосин, поскольку они не несут основной нагрузки и поддерживают каркас временно.

Башмаки для несущих стоек и колонн

Башмаки для несущих стоек и колонн

Башмаки для несущих стоек и колонн устанавливают (заанкеривают) в бетонном фундаменте во время его заливки (а к готовому крепят болтами). Существуют различные конструкции башмаков: 1 и 4 — для заливки в бетоне; 2 и 3 — крепятся болтами; 1 и 2 — стойку устанавливают в башмак; 3 и 4 — башмак врезают в стойку; все конструкции, будучи смонтированными, могут поворачиваться вокруг собственной оси и регулироваться по высоте.

Стойку или колонну устанавливают на смонтированном башмаке и фиксируют необходимым количеством болтов

Стойку или колонну устанавливают на смонтированном башмаке и фиксируют необходимым количеством болтов: 1 — стойку устанавливают в башмак; 2 — башмак врезают в стойку. В таком состоянии стойку можно развернуть на нужный угол вокруг оси и регулировать по высоте в диапазоне ± 25 мм.

Виды крепежа, используемого при каркасном домостроении

В сегодняшнем каркасном домостроении применяются следующие виды крепежа:

• Гвозди. Традиционный вариант устройства различных узлов деревянных домов. Представляет собой клин, вбиваемый в древесину. Применяются для соединения практически всех элементов и деталей каркасного дома, за редким исключением;
• Саморезы. Погружаются в материал за счет ввинчивания, которое доступно, благодаря наличию винтовой резьбы. Главное место использования — обрешетка и обшивка;
• Скобы. Вбиваются в дерево или другие материалы частично. Применяются, главным образом, при обшивке каркасного дома;
• Шпильки. Представляют собой болтовое соединение. Изготавливаются из оцинкованной стали и используются для крепления балок, стропил и других наиболее массивных и ответственных несущих конструкций.

Приведенный перечень показывает, что только гвозди используются на любых стадиях возведения каркасного дома . Это объясняется наличием ряда весомых достоинств этого вида крепежа.

Опоры и держатели балок

Держатели и опоры для бруса применяются при обустройстве всех типов перекрытий и стропильной системы. Специализированные опоры для балок имеют монолитную конструкцию, рассчитаны на конкретное сечение бруса и предусматривают раскрытую или закрытую схему расположения монтажных площадок под крепеж. Универсальная модификация опоры состоит из двух элементов (правого и левого) и позволяет закрепить балку любого диаметра.

При необходимости выполнить соединение балки, которая расположена на другом несущем элементе или стене, применяют универсальные Z-образный или S-образный (правый, левый) держатели. Одна перфорированная плоскость держателя крепится к балке, другая – к несущей опоре.

Угол стены

Угол каркасного дома – место максимальных теплопотерь. Как правило, именно в углах скапливается конденсат и именно их необходимо утеплять в первую очередь. Поэтому ещё на этапе сборки каркаса необходимо позаботиться о том, чтобы углы будущего каркасного дома были тёплыми. Как это сделать?

Ровные фиксирующие пластины располагают с наружной стороны вертикальной балки. Они соединяют соседние одноуровневые поверхности вертикальной стойки и горизонтальных балок. Фиксирующие уголки располагают с боковой стороны. Они соединяют взаимно перпендикулярные поверхности

Что ещё важно знать об углах?

При строительстве в регионах с холодным климатом в качестве вертикальных стоек используют не цельный деревянный брус, а собирают угловую стойку из отдельных досок. Полученная конструкция напоминает колодец. В это внутреннее пространство монтируют утеплитель, который удерживает тепло, ограничивает возможные теплопотери.

Также должен быть тёплым, для этого применяют одинарные стойки, но нагрузку с оконных и дверных проемов снимают с помощью ригеля. Ригель крепят во всю длину каркасной стены с помощью запила во все вертикальные стойки

При этом важно учесть, что под каждым оконным проёмом должно быть хотя бы 1-2 вертикальные опорные доски

Установка нижней обвязки

нижняя обвязка каркаса

Это первый слой досок, который укладывается непосредственно на фундаментное основание и прочно прикрепляется к нему. Материалы закуплены, фундамент залит и выдержан, можно выполнять монтаж обвязки каркасного дома:

1. Проверяем поверхность фундамента, и устраняем искажения если таковые имеются, как это сделать описано выше.
2. Укладываем гидроизоляционный слой. Рубероид клеим с помощью мастики на поверхность фундамента. Гидроизоляция будет защищать ваш фундамент от проникновения влаги.
3. Начинается процесс связывания с обозначения углов собираемой конструкции. Выполняем сборку первого угла, от которого будет отталкиваться вся обвязка. Правильность выполненной работы можно проверить с помощью строительного треугольника.
4. Начинаем укладку досок. Места угловых стыков нужно соединять выборкой, самые известные и надежные варианты: «в полдерева» и «в лапу». Перед креплением собранных узлов должны быть выведены все углы и диагонали. Фиксировать эти выборки можно несколькими способами.

Рассмотрим некоторые из них:

1-й способ. Сначала нужно выполнить отверстие в том месте, где будет соединяться угол диаметром 20 мм. В получившиеся проход вбиваем деревянный штырь, который соответствует размеру отверстия. Вступающий конец от поверхности, должен быть длиной 8-10 мм.

2-й способ. Соединение осуществляется вбиванием гвоздей. Размер используемых крепежей должен быть не меньше 150 мм, а расстояние до кромки более 2 см.

3-й способ. Крепление осуществляемся за счет шпилек, установленных в фундамент или анкеров, которые планируется фиксировать в процессе обвязочного крепления.

Доски нижней обвязки, кроме того, что должны быть соединены между собой, также еще крепятся непосредственно к фундаменту. Расстояние мест установки шпилек переносим на доски и высверливаем соответствующие отверстия. Устанавливаем доски нижнего обвязочного ряда.

1. Проверка правильности сборки. Перед тем как зафиксировать собранное устройство контролируем горизонтальность, а также точность соединения углов с помощью строительного угольника.
2. Крепление проверенного и собранного обвязочного устройства выполняется тремя способами:
   установленные доски фиксируются на шпильках гайками, под них обязательно подкладываем шайбы. Их использование обязательно, потому что закручиваемая гайка может утапливаться в древесине.
3. если шпильки не были заложены в фундамент, крепление нужно осуществлять с помощью анкеров. Место установки первого анкера, будет зависеть от того каким способом зафиксированные угловые стыки. Если они соединены гвоздями или штырями (1, 2-й способы), тогда положение анкера будет находиться на линии внутреннего контура фундамента. А 3-й способ предполагает расположение анкера строго посередине угла. Шаг между анкерами будет зависеть от длины ваших стен. Он должен быть не меньше 1 метра, но и не более 2.4 метра. На коротких стенах должно быть не меньше двух анкеров.
4. соединение нижней обвязки с фундаментом осуществляется вбиванием гвоздей в деревянные пробки, установленные в фундаменте. Этот способ является самым надежным из трех.
5. После того как все доски скреплены между собой и зафиксированы на фундаменте, собранная конструкция проверяется еще раз на правильность по уровню, затем в нижней обвязке выполняются отверстия под стойки каркаса.

Процесс по установке, который предполагает нижняя обвязка каркасного дома, можно считать законченным. Теперь можно приступать к установке стоек каркаса. Верхняя обвязка укладывается только после того, как выполнены все работы по возведению каркасных стоек.

Преимущества гвоздей над саморезами

Главные преимущества гвоздей по сравнению со схожими по параметрам саморезами заключаются в следующем:

• Устойчивое положение гвоздя внутри древесины, которое достигается давлением, оказываемым на крепеж со всех сторон;
• Способность выдержать постоянные температурно-влажностные деформации, свойственные для дерева, разрушающие винтовую резьбу саморезов и делающие их положение в материале неустойчивым;
• Способность выдержать серьезные боковые нагрузки, характерные для шарнирных соединений каркасных домов и легко ломающие изготовленные из каленого железа саморезы.

В результате, саморезы при каркасном домостроении целесообразно использовать только в узлах, где главной нагрузкой выступает воздействие на отрыв, например, при устройстве обрешетки, креплении минваты, ДСП или сайдинга.

Коннекторы

Коннекторы
:
предназначены для сложных узловых соединений в фермах крыш, перекрывающих пролеты 7,5 и более метров. Конектор представляет собой плоскую пластину, в теле которой, путем штамповки, вырублены игольчатые гвозди (или шипы) определенной конфигурации. Их изготавливают как в виде пластин с конкретными размерами, так и лентой (шириной 25 — 152 мм), разрезаемой на необходимую длину. Конекторы впрессовывают шипами в древесину (поперек волокон) с двух сторон соединения. Принцип работы с конекторами хорошо понятен на примере монтажа фермы крыши, где два конектора (с 2-х сторон) позволяют собрать узел сразу из 3-х деталей.

Коннекторы — специальный соединительный крепеж

Коннекторы — специальный соединительный крепеж. Он позволяет собирать и усиливать сложные узловые соединения 3-х и более деталей, например, в фермах крыш с пролетами боле 7,5 м. Конектор представляет собой плоскую пластину, в теле которой вырублены игольчатые шипы. Изготавливают в виде готовых пластин с конкретными размерами или ленты (шириной 25 — 152 мм). Их впрессовывают шипами в древесину с двух сторон соединения.

Важность грамотного выбора крепежа при возведении каркасной постройки не вызывает сомнений. При этом при соединении разных элементов и деталей здания следует применять подходящий для конкретной ситуации вид метизов. Конечно же, в большинстве зданий, возведенных по каркасной технологии, основным видом крепежа выступают гвозди.
