Фундамент для каркасного дома своими руками: строительство, расчет

Если возникла необходимость возвести красивый и одновременно прочный дом, затратив при этом минимум средств и времени, то свой выбор лучше остановить на каркасном. Строительство каркасных домов является наилучшим и недорогим решением на сегодня проблемы обеспеченности жильем. Сооружение его фундамента при правильно выполненных расчетах и соблюдении технологии и нормативов, не доставит много проблем.

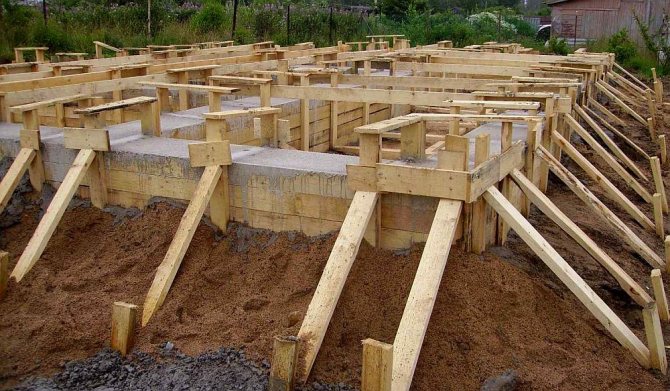

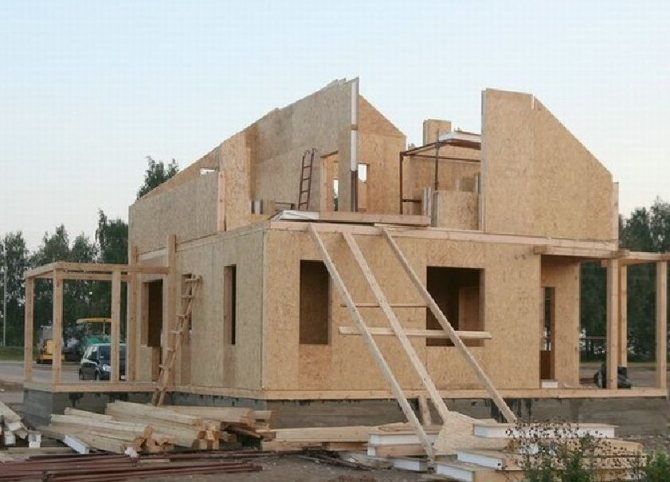

Фундамент для каркасного дома

Зимой при температурах ниже ноля происходит замерзание жидкости в водоёмах и поверхностных слоях почвы. Объём воды при замерзании увеличивается, а уровень грунта поднимается на несколько сантиметров. Уровень зимнего вспучивания почвы зависит от количества влаги, которое могло в нём находиться.

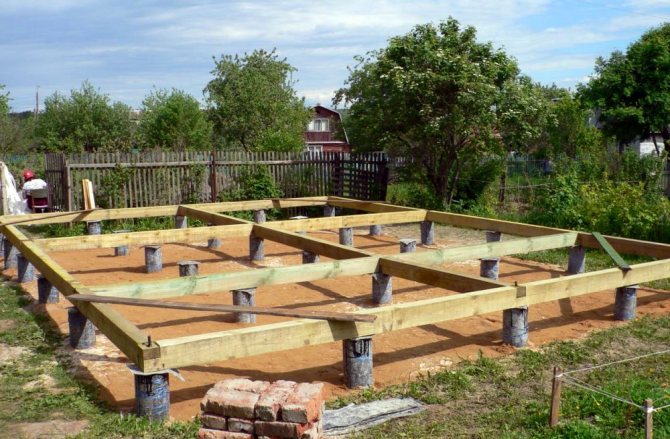

Свайный фундамент для каркасного дома по канадской технологии

Меньше других поднимаются песчаные грунты. Они практически не задерживают воду и остаются сухими. Сильнее других поднимаются глинистые грунты. В их поверхности задерживается значительное количество воды, что приводит к вспучиванию грунта при промерзании.

На заметку

Вспучивание и последующее весеннее просаживание грунта происходят неравномерно. Некоторые участки почвы поднимаются выше, на несколько сантиметров, некоторые – ниже, на несколько миллиметров. Такие колебания уровня являются причиной трещин в стенах, особенно если дом выполнено из плотного тяжёлого материала – кирпича, бетона.

И даже для лёгкого каркасного дома неравномерная просадка грунта может также стать причиной нарушения его геометрии, разъединения деталей обшивки, появление наклона каркасных опор. Поэтому для любого строения сооружают основание – фундамент. Какой фундамент лучше для каркасного дома – свайный, плитный или ленточный?

Инженерные изыскания

Знание характеристик грунта и геолокации участка – одно из главных условий выбора, какой фундамент – плитный, ленточный или свайный – лучше делать под каркасный дом.

Узнать тип и строение почвы можно путем геологических изысканий, обратившись в специализированную организацию. Она получает информацию о залегающих грунтах, подземных водах, расположении трасс коммуникаций, глубине промерзания с помощью бурения скважин и градостроительной документации. Выявляет опасные природные или техногенные явления на территории участка – провалы, карсты, пустоты или оползни.

Объем исследований и цена зависит от проекта дома. Для одноэтажных зданий с площадью пятна застройки до 225 м² бурят 3 скважины по 6 м, для двух- и трехэтажных сооружений глубина возрастают до 8 и 10 м. При размерах построек от 225 м² количество скважин достигает 4. Минимальная цена изысканий – 30000 руб.

Обследовать грунт можно самостоятельно. Для этого необязательно рыть глубокие ямы. Начальная геология подразумевает общий обзор участка и окрестностей. Насторожить должно наличие оврагов, склонов, болот, больших деревьев, валунов. Визуальная оценка окружающих построек дает представление о несущей способности грунтов. Трещины на старых домах, простоявших 20-30 лет, говорят о сложном типе почвы, ее просадочности.

Произрастание болотных трав, ольхи, ивы свидетельствует, что местность болотистая, с высоким уровнем грунтовых вод.

Общение с хозяевами соседних участков, давно проживающих в своих домах, даст общее представление об условиях строительства. Более подробную информацию предоставляют земельные отделы городской или районной архитектуры.

Если участок расположен на ровной местности с неболотистой почвой, приступают к детальной геологии. В трех или четырех углах будущего дома, отступив 50-60 см от них, отрывают шурфы ниже уровня плотного слоя земли на 50-70 см, исследуют состав и строение почвы.

При плотных однородных грунтах, низком УГВ, возможности отвода поверхностных вод применением дренажа можно использовать стандартные схемы для расчета и выбора формата основания. В 90 % случаев самостоятельный подход к решению вопроса о том, какой фундамент лучше для каркасного дома, вполне оправдан.

Если обнаружены признаки неоднородных просадочных грунтов, высокого УГВ без возможности отвода вод, не обойтись без платных инженерных изысканий. Полученный от специалистов отчет даст возможность разработать индивидуальный проект с учетом рекомендаций.

Типы фундаментов

Каркасный дом отличается от других известных строений небольшим весом. Стены каркасных строений имеют внутренний утеплитель, масса которого значительно меньше плотных бетонных или деревянных материалов. Поэтому вес стены каркасника меньше веса кирпичной стены – в 4-6 раз, а деревянной – в 2 раза. Это накладывает свои особенности на выбор основания.

Ленточный фундамент.

Для каркасного строения нет необходимости сооружать большой глубокозаглубленный фундамент, который бы опирался на непромерзающие слои грунта. Возведение такого основания достаточно затратно, обходится застройщикам в треть суммы строительства. Такой фундамент необходим для тяжёлых кирпичных и монолитных бетонных стен, каменной кладки или тяжёлой облицовки. Для лёгких строений можно обойтись мелкозаглубленным фундаментом – плитой или лентой.

На заметку

Расчёт отдельных конструкций здания

Понятно, что перед тем как строить каркасный дом своими руками, в первую очередь необходимо внести в смету расходы на материал для строительства крыши и фундамента.

Монтажная схема каркасного дома

Утепление каркасного дома, как внутреннее, так и внешнее – это тоже крайне важное мероприятие, за исключением случаев, когда возводятся дома по канадской технологии, использованием уже заранее утеплённых сэндвич-панелей. Утепление каркасного дома по стоимости будет составлять примерно до 20% от общей сметы при условии, если в домокомплекте не использовался заводской утеплитель, и до 10% – если таковой использовался

Утепление каркасного дома по стоимости будет составлять примерно до 20% от общей сметы при условии, если в домокомплекте не использовался заводской утеплитель, и до 10% – если таковой использовался.

Если строить каркасный дом своими руками, то большое значение будет иметь и расход пиломатериала, причём даже не столько для стен, сколько именно для крыши. Те же чердачные балки по стоимости могут составлять чуть ли не половину от цены всей коробки щитового дома.

Расчёт пиломатериала для стен щитового дома мы уже разобрали, поэтому внимание надо уделить именно кровле. Конечно, если покупать готовые домокомплекты, то никакой сложности уже не будет: всё подсчитал производитель заранее

А вот сколько понадобится пиломатериала для щитового дома и его облицовки при условии, что строится каркасный дом своими руками – это уже гораздо сложнее. Про утепление каркасного дома уже было рассказано выше.

Крыша

При проектировании крыши дома необходимо учитывать не только общий вес и нагрузку чердачных перекрытий и балок, но и вес, характеристики самого кровельного материала.

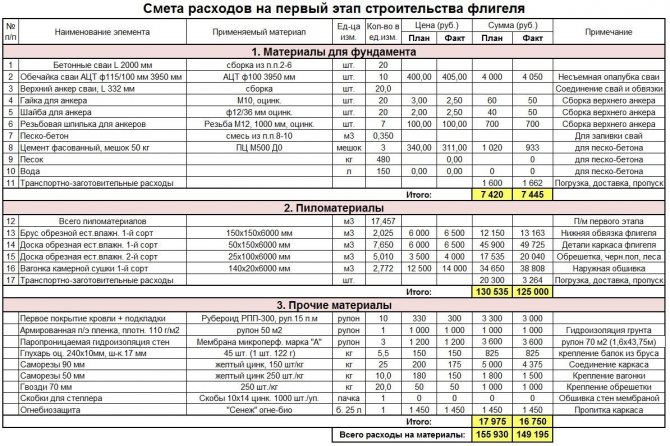

Пример сметы расходов на строительство каркасного дома

Особое внимание также следует уделить конструкции крыши, при строительстве которой надо учитывать розу ветров в определённой местности (то есть, с какой стороны будет чаще дуть ветер – с той стороны и будет большая нагрузка ). Материалы для строительства подбираются тоже с учётом этих критериев

На самом деле, это весьма важные критерии для выбора материалов и расчёта их стоимости. Если не учесть ту же розу ветров, то крыша с одной стороны может потечь, прохудиться, кровельный материал без должного усиления и крепления попросту может снести сильным ветром, не говоря уже про ураганы и прочие природные неприятности.

Нюансы, которые надо учитывать до начала возведения крыши каркасного дома:

• высокую и остроугольную кровлю не рекомендуется монтировать на дом в той местности, где преобладают чересчур сильные ветры (в обратном случае придётся рассчитывать кровлю с довольно большим запасом прочности, что неизбежно приведёт к существенному увеличению всей сметы строительства);
• обрешётка кровли должна монтироваться с более частым шагом для увеличения запаса прочности;
• для стропильной системы необходимо выбрать более прочный брус (чем кровельный брус толще — тем он прочнее, здесь всё предельно просто);
• лучше подбирать более жёсткое кровельное покрытие, так как оно будет прочнее (шифер вместо металлочерепицы или профнастила, к примеру).

Фундамент

Для каркасных щитовых строений обычно используют облегчённые типы фундаментов типа мелкозаглубленных ленточных (чаще всего – монолитных), свайных или даже столбчатых. Правда, надо учитывать тот факт, что столбчатые фундаменты подойдёт лишь для небольших каркасных домов, для дачи, например.

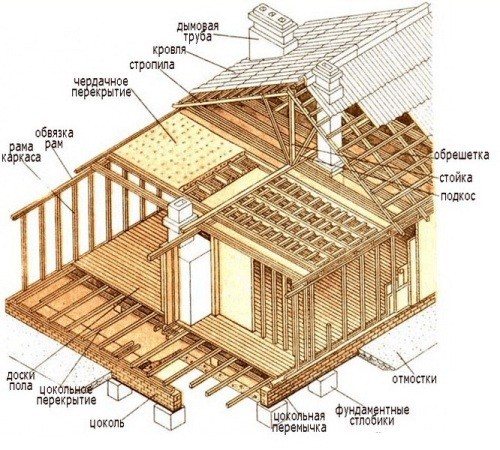

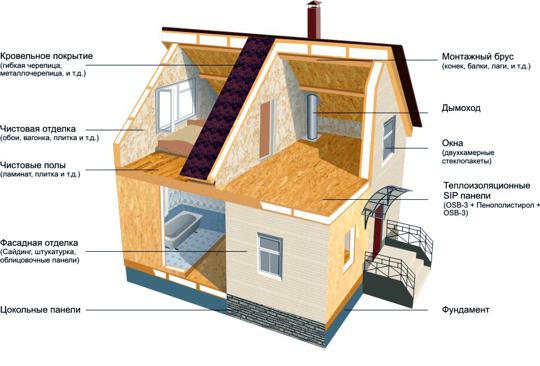

Общая схема устройства каркасного дома

Что касается свайных, то наиболее простой их вариант – это винтовые фундаменты. Для расчёта количества свай необходимо будет учесть всю массу дома и нагрузку на один квадратный метр площади от цельного фундамента.

Необходимо будет учесть и состояние грунта на участке, который был отведён под строительство здания. А также надо учесть пучинистость грунтов и глубину залегания подземных вод.

Например, если сваи фундамента будут зарыты недостаточно глубоко, то во время холодов фундамент попросту поднимет дом, что незамедлительно приведёт к появлению трещин различной величины и частичному разрушению конструкции каркаса.

Ведь какую ошибку часто совершают люди, осуществляющие строительства домов самостоятельно? Они рассчитывают фундамент только по весу дома – и всё. А так делать нельзя, ведь необходимо учитывать множество других критериев, которые были обозначены выше. Но лучше, чтобы этим занимались профильные специалисты – так будет однозначно надёжнее.

Расчёт фундамента

Несмотря на небольшую глубину залегания, фундамент каркасного дома должен выдерживать вес его стен, кровли и внутренних бытовых устройств (отопления, водоснабжения). Запаса прочности подземного основания должно быть достаточно, чтобы поднимать на себе вес каркасного строения при зимнем вспучивании грунта. А также опускаться вместе со стенами и крышей при весеннем оттаивании. Исходя их этих требований, выбирают высоту мелкозаглубленного основания в таком размере, чтобы обеспечить фундаменту необходимую прочность.

Монолитная плита.

Для мелкозаглубленной ленты из бута и бетона достаточно использовать 500-600 мм общей суммарной высоты ленты. Слово «суммарная» – обозначает общую высоту той части фундамента, которая расположена над землёй, и той, которая заглублена в почву. Для плитного фундамента толщина плиты или высота фундаментного основания могут быть меньше и составлять 300-400 мм, так как его конструкция – массивнее, и удельная прочность – выше.

На заметку

Выбор толщины фундамента определяется этажностью строения. Для двух- трёхэтажных каркасных домов выбирают высоту по верхней рекомендуемой цифре. А также используют больше слоёв армирование фундамента плиты, ленты.

Глубина залегания свайно-ростверкового основания, в другом варианте названия – столбчатого, определяется глубиной расположения неподвижных грунтовых пород. Как правило, пята сваи или опоры опускается вниз до неподвижного скального грунта. Который может выходить на поверхность, а может располагаться на глубине нескольких метров.

Демонстрация фундаментов каркасных домов на видео показывает разницу между различными типами оснований. А также особенности выполнения строительных работ, заливку или забивку столбов, свай, различные этапы строительства.

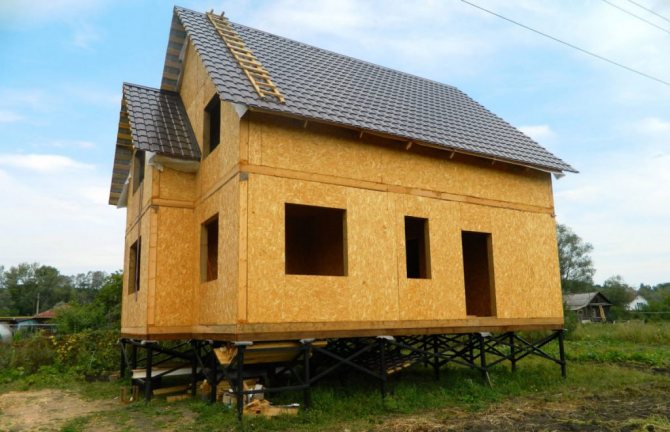

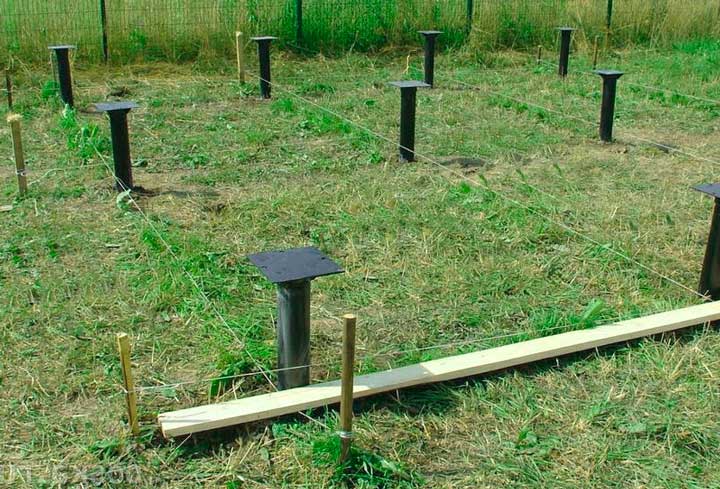

Фундамент №2. Свайно-винтовой

Именно свайно-винтовой фундамент является наиболее надежным. Поэтому он устанавливается как на зыбких, склонных к пучению и неустойчивости почвах, грунтах с непростым ландшафтом или высоким расположением грунтовых вод, так и в целях дополнительного укрепления другого вида фундамента.

Свайно-винтовой базис имеет следующие преимущества:

1. Установка не требует применения дополнительной техники;
2. Монтаж осуществляется в течение одного дня;
3. Высокая несущая способность;
4. Возможность выдерживать нагрузки в условиях высокого уровня протекания грунтовых вод, или промерзающей почвы;
5. Широкий ассортимент свай;
6. Бюджетная стоимость;
7. Возможность установки при низких температурах;
8. Отличная возможность проведения ремонта, при возникновении такой необходимости.

Строительный рынок предлагает огромное количество видов винтовых свай. Ассортимент колеблется в зависимости от размера, наличия различных покрытий, защищающих от коррозии. Важно учитывать, что сваи должны быть ровными, а лопасти не искривлены.

Диаметр трубы винтовых свай может быть 57, 76, 89, 108, 133, 159, 219 миллиметров. Диаметры от 57 до 89 мм применяются при постройке легких беседок, заборов, указателей, малых опор и других небольших построек. Диаметр трубы от 108 мм применяется при постройке каркасных домов, ангаров, пирсов.

Чтобы правильно установить трубу, буровую установку следует располагать строго в вертикальном положении. Если почва содержит примеси глины, проводить работы рекомендуется в сухую погоду.

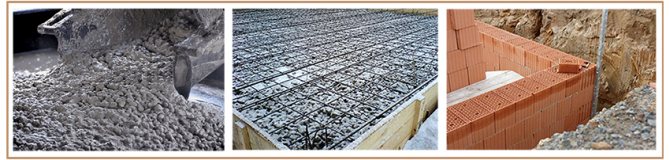

Этапы строительства фундамента

Фундамент под каркасный дом закладывают в несколько этапов:

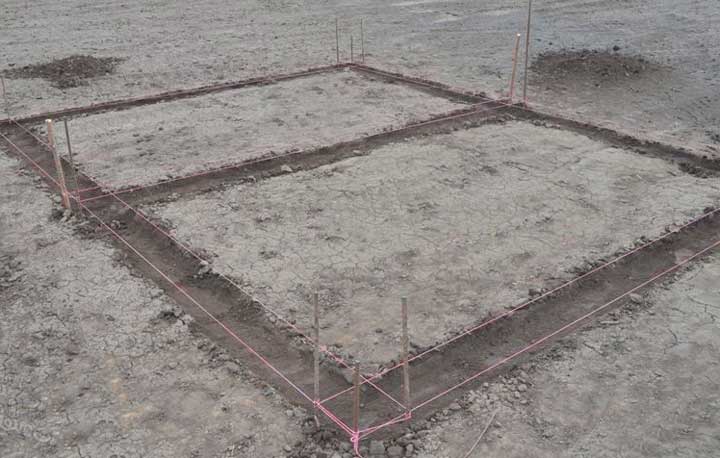

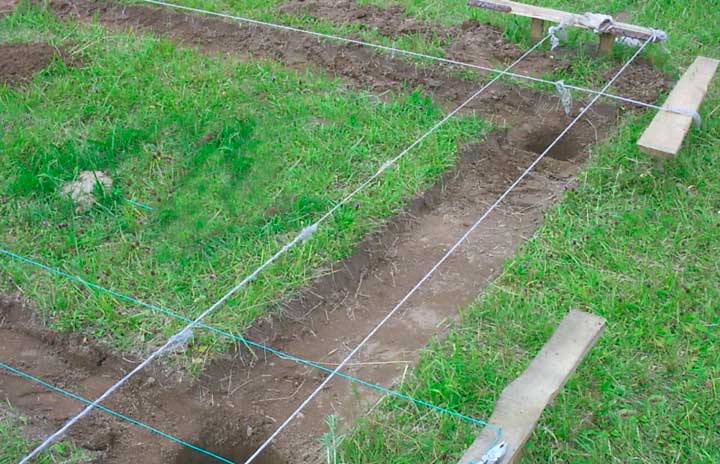

• Строительство основы каркасного дома начинается с грунтовых работ. Вынимают плодородный слой грунта в зоне расположения ленты, плиты или сваи. Дно ямы отсыпают слоем песка, который трамбуют и проливают водой. Песчаная подушка выполняют функцию отвода влаги и амортизатора. Пролив водой необходим для её уплотнения.

На заметку

При строительстве на влажных глинистых грунтах дополнительно под песчаную подушку укладывается геотекстиль – для ограничение попадания влаги в песок и стены фундамента.

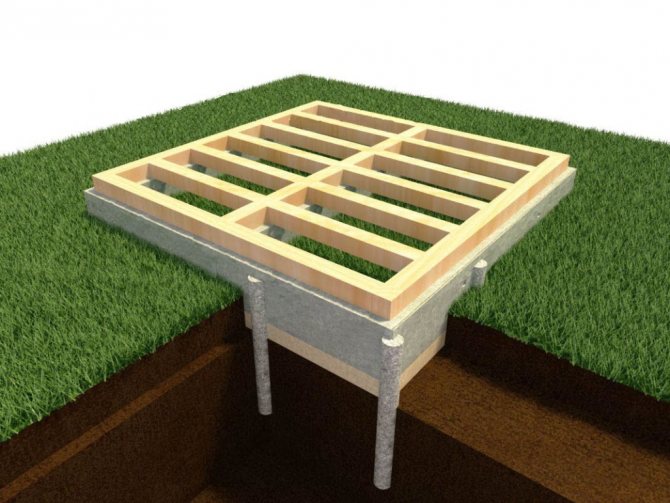

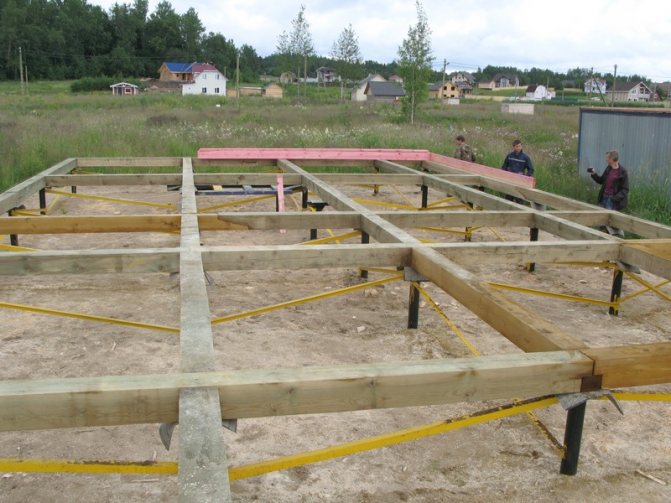

По канадской технологии на свайном фундаменте.

• Укладывают арматуру – эта операция необходима для возведения больших каркасных строений, с площадью более чем 40 кв. м и высотой более 1 этажа. Диаметр проволочной арматуры зависит от размера будущего строения (площади, этажности).

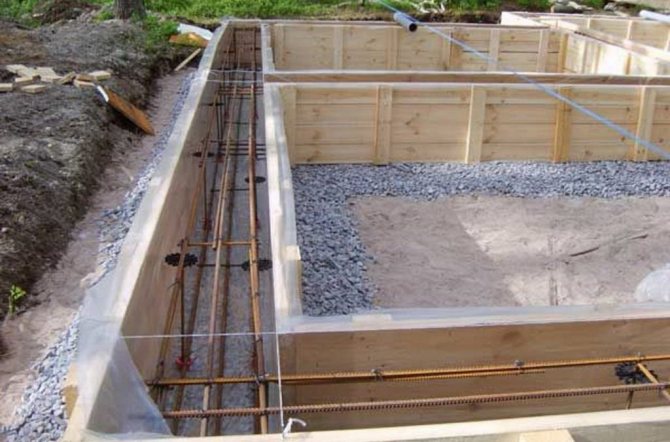

• Устанавливают опалубку для последующего литья бетона.
• Укладывают внутрь опалубки наполнитель – битый кирпич, щебень, камень.
• Замешивают бетонный раствор на участке строительстве или заказывают его на заводе-изготовителе.
• Заливают бетоном, после чего – раствор обрабатывают вибратором и с поверхности – трамбуют, для уплотнения.
• Если использовался не гидростойкий бетон, то выполняют гидроизоляцию его поверхности.

На заметку

Гидроизоляцию фундамента легче проводить на этапе замешивания бетонного раствора или добавлять гидроизолирующие добавки перед заливкой в опалубку. В таком случае, монолитная масса будет иметь водоотталкивающие свойства, не будет нуждаться в последующей защите поверхности от влаги.

А теперь рассмотрим, чем отличаются различные типы фундаментов, какие особенности их сооружения под каркасное строение. И как выбрать лучший фундамент для каркасного дома?

Материалы для столбчатого фундамента

Перед началом строительства необходимо ознакомиться с техническими характеристиками будущего каркасного дома, а также изучить почвы, которые присутствуют на участке строительства. От этого будут различаться выбранные для проведения строительных работ материалы. Материалы для столбчатого фундамента будут различаться по форме, величине сечения столбов, а также глубине расположения опор в грунте.

Рассмотрим основные виды материала, которые выбираются для изготовления фундамента из столбов:

1. Железобетон – заливку столбов такого фундамента производят в предварительно изготовленную деревянную опалубку прямоугольного сечения. Дополнительную стойкость фундаменту придает установленная в бетонные столбы стальная связанная арматура.
2. Бут, бутобетон – камни природного происхождения, имеющие одновременно и неправильную форму и две условно параллельные грани. Несущую стойкость может обеспечить грамотный подбор материала и соединений между камнями, верным проектом соединений столбов и четкое следование инструкциям по укладке опор такого типа. Если основа фундамента изготавливается из бута или бутобетона, дополнительную стойкость ему придаст закладка армированной проволоки сечением от 6 мм или арматурной сетки. Подушка из мелкого песка под опорой не превышает толщину 300 мм. Если под стройкой грунт неоднороден, то основание столбов железобетонного фундамента расширяют за счет выступов.
3. Под столбчатый фундамент из блоков своими руками выбираются готовые стеновые блоки правильной прямоугольной формы. В базовом варианте блоки имеют размер приблизительный к 200х200х400 мм. Блоки стеновые устанавливаются как под землей так и в наземной части фундамента, подушечные – в основании столбчатой опоры в трапециевидной форме.

Достаточно часто дополнительную прочность конструкции может придать не только комбинирование материалов, но и комбинирование техник разного типа в выполнении фундамента.

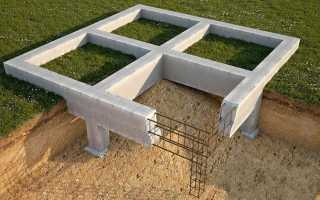

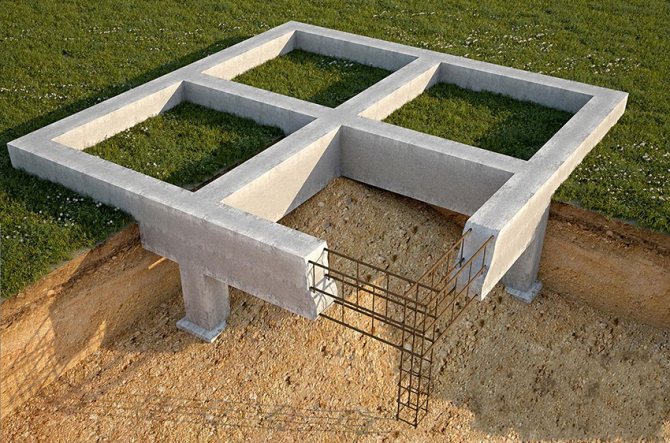

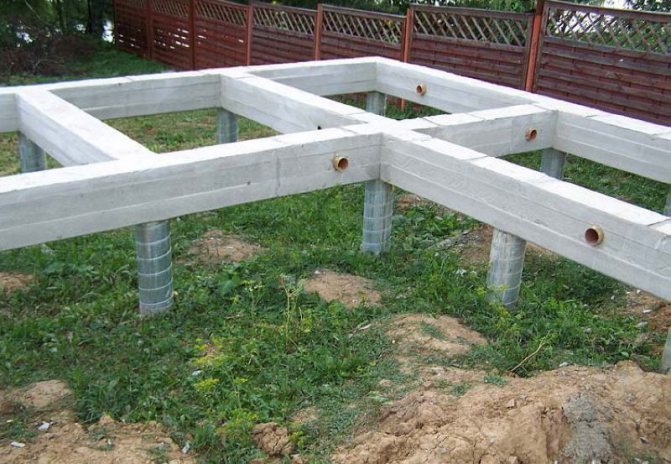

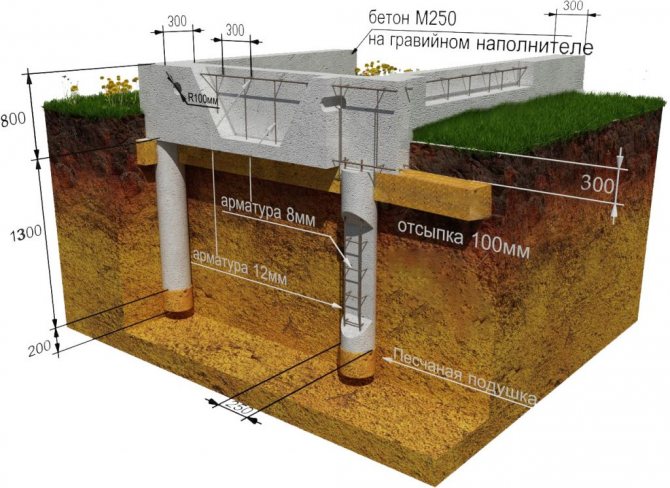

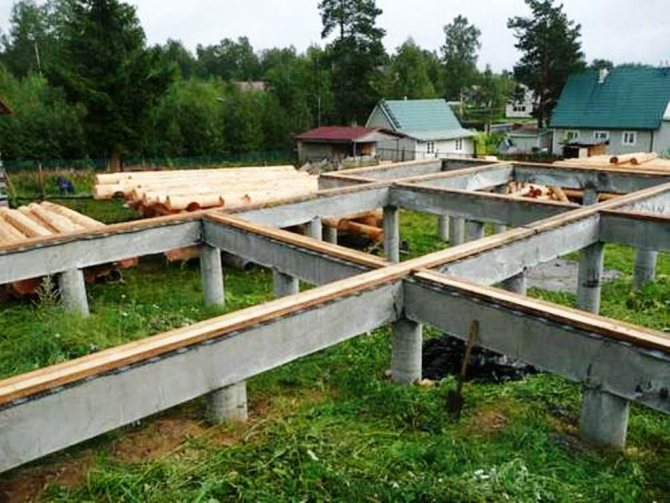

Столбчатый фундамент с ростверком.

На заметку

Один из распространенных видов работ, когда возводится столбчато ленточный фундамент своими руками, он сочетает в себе установку столбов в подземной части и заливку бетона по всему периметру в наземной части. Либо проведение работ с точностью, да наоборот – ленточный фундамент под землей, столбчатый – в наземном исполнении.

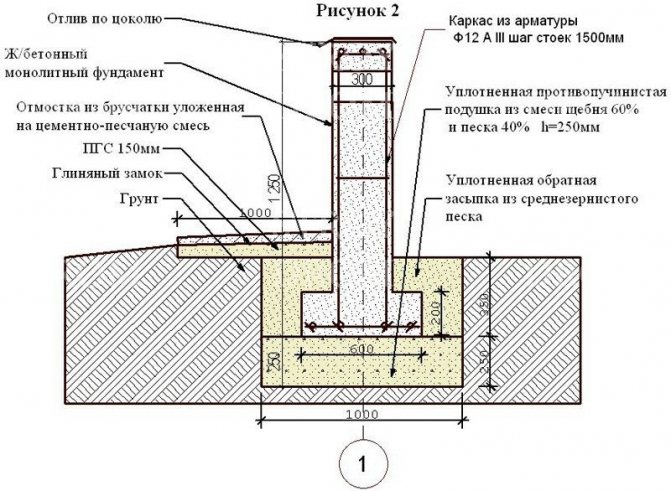

Ленточный фундамент

Ленточный фундамент – распространённых тип основания, который используют при строительстве различных домов. При этом для разных стен выбирают разную высоту фундаментной «ленты». Для тяжёлых кирпичных она может составлять 1,5-2 м, а для лёгких каркасных – до полуметра.

Ширина ленточного основания определяется толщиной стены. Фундаментная лента должна быть шире, чем стена, на 50-100 мм с каждой стороны (изнутри и снаружи). Толщина стен каркасного дома определяется толщиной утеплителя, вентиляционных зазоров и обшивки. Часто она составляет от 300 до 500 мм.

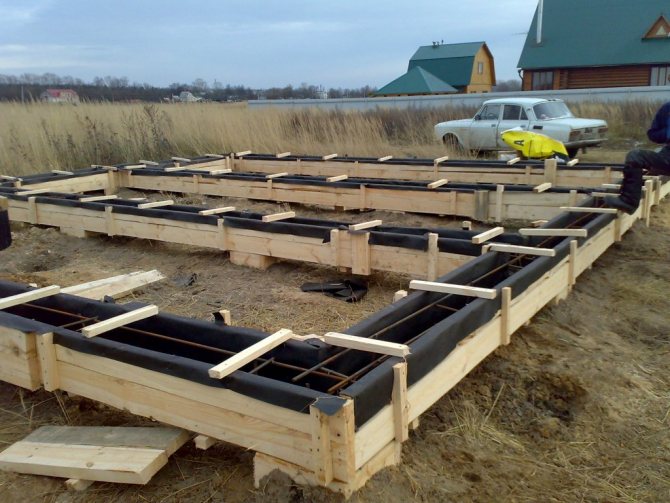

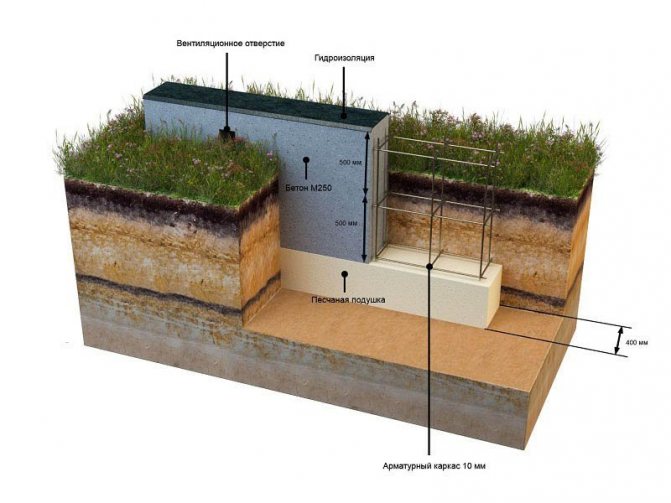

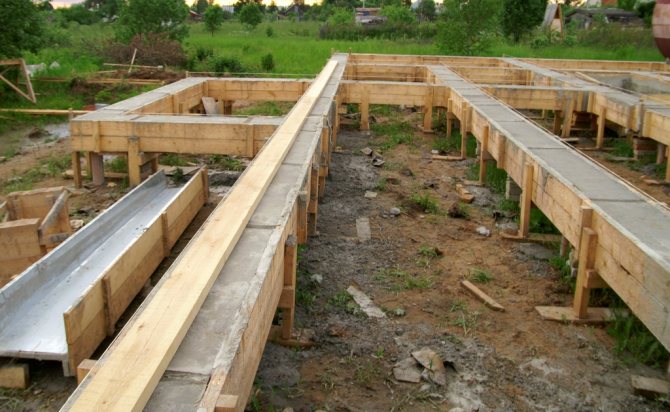

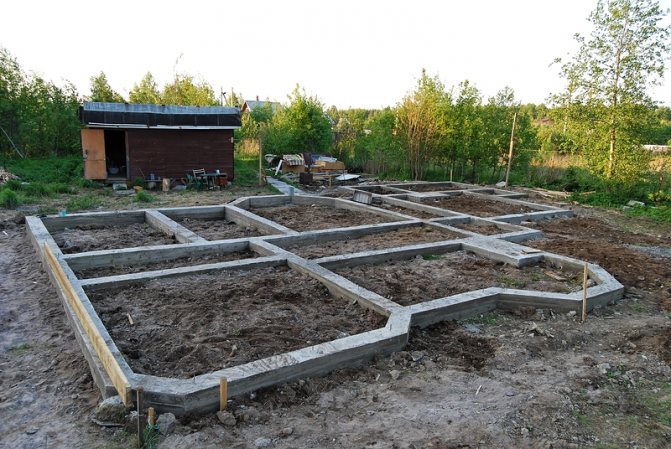

Ленточный фундамент.

Ленточный для каркасного дома выполняют заглубленным в грунт на 200-400 мм. Глубина заглубления определяется расположением плодородной почвы, которую вынимают при строительстве полностью.

В традиционном кирпичном строительстве ленту прокладывают не только под наружными стенами, то также под несущими межкомнатными простенками. В каркасных строениях фундаментная лента обустраивается только по наружному периметру дома. Прочности такого основания достаточно, чтобы выдержать без разрушений вес облегчённых стен каркасного строения.

На заметку

Благодаря небольшому весу стен и всего строения, мелкозаглубленный ленточный фундамент способен выдерживать 2 этажа каркасного строения.

Материалом для заливки может быть бетон или смесь камня и бетона. Вместо камня можно использовать битый кирпич, щебень.

Рекомендации

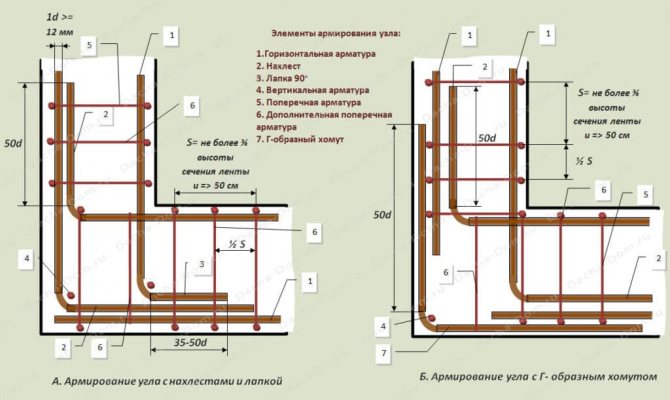

• Как правильно армировать углы ленточного фундамента? Самая частая ошибка – простое перекрещивание арматурных прутьев с проволочным закреплением. Правильное армирование углов производится с помощью изгибания анкеров Г-образными и П-образными формами.
• Как правильно залить фундамент под гараж? Нужно учитывать параметры гаража и прилагательные к нему элементы. Желательно составить проектный план гаража и получить хорошую теоретическую подготовку.
• Фундамент по тисэ технологии немного отличается от традиционного возведения. По данному методу сваи не вколачиваются в землю, а вырастают из нее – технология «забитых гвоздей» только шляпой вниз.
• Можно ли сваривать арматуру для фундамента? Для сварки выбирайте арматуру с маркировкой, которая позволяет соединять прутья сварочным аппаратом. Учитывайте, чтобы материал был обработан специальным антикоррозийным составом. Такая сваренная арматура прослужит долго и упрочнит основание дома.

Плитный фундамент плюсы и минусы:

• подходит для домов разных типов;
• можно устанавливать на любом типе почвы;
• выдерживает высокий уровень грунтовых вод;

• длительный срок выполнения работ;
• производится только на ровном участке земли;
• высокая стоимость материалов.

Подушка под плиту фундамента. Лучше всего засыпать под плиту слой речного песка, после чего проложить слой щебня. Подушка из песка толщиной в 30 см способна упрочнить слабый грунт, увеличить несущую способность основания и обеспечить качественный дренаж. Для щебневой подушки используют щебень фракции 20 мм. Он уменьшит угрозу деформации при усадке плитного основания.

Выполнить фундамент под газобетонный дом можно с помощью использования ленточного и некоторых разновидностей столбчатого фундаментов, учитывая внешние условия и тип грунтов.

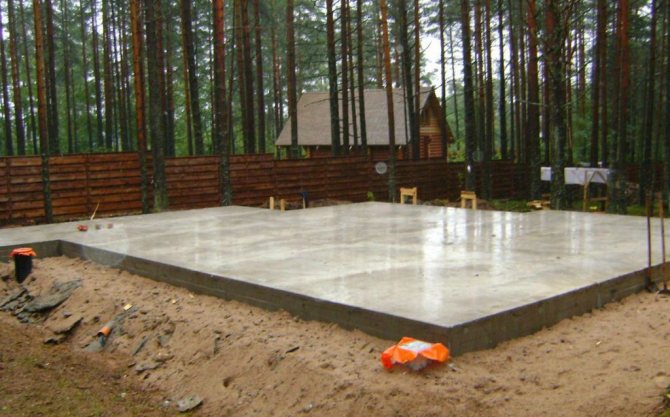

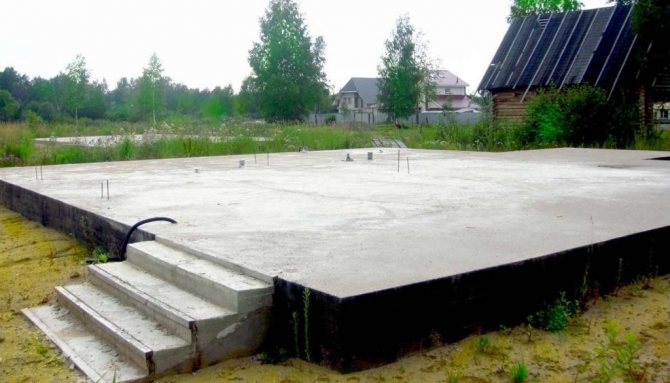

Плитный фундамент под строение

Плитное основание или фундаментная плита достаточно часто используются в каркасном строительстве. Его часто называют плавающим. Плита «поднимается» вместе с домом наподобие палубы корабля при зимнем вспучивании. И «опускается» вместе с построенной «оснасткой».

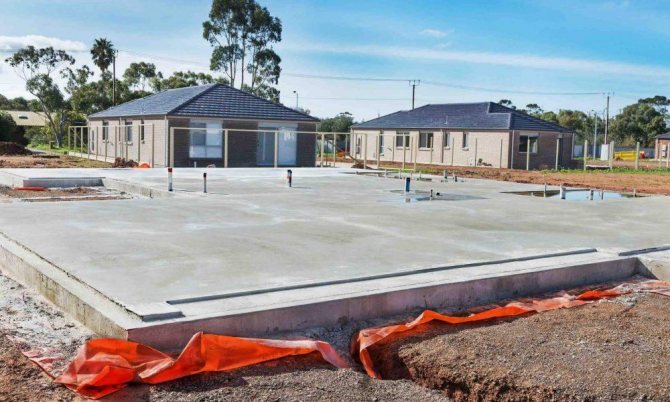

Плитный фундамент .

Плитное основание имеют ряд преимуществ перед «лентой»:

• Для плиты нет необходимости вынимать грунт. Она может совсем не заглубляться в почву или опускаться не более чем на 100 мм или глубину плодородного слоя.

По нормам СНиП, при строительстве любых домов обязательно необходимо снимать плодородный слой грунта. Поэтому часто глубина залегания плитного фундамента определяется глубиной плодородной почвы.

• Плита является самым простым в техническом смысле фундаментом, наиболее доступным для исполнения своими руками. Она требует минимального количества опалубки и заливается единым монолитным «куском».
• Монолитный плитный фундамент предоставляет застройщику готовый черновой пол и необходимым утеплением. В то время как на «ленте» такой пол необходимо собирать из лагов, а пространство под ним – отсыпать керамзитом или другим насыпным теплоизолятором.

Плитное основание – лучший вариант фундамента под каркасный дом своими руками. Его используют для сооружения одно-, двух- и трёхэтажных каркасников. При этом с повышением этажности увеличивают толщину плитного фундамента и размер арматуры.

Столбчатый фундамент

Столбчатый представляет собой столбы, сваи или другие варианты вертикальных опор, которые опускаются в грунт на заданную глубину. Это один из самых экономичных видов фундаментов, которые используют для сооружения основания под каркасник, при условии – надземного сооружения, когда скальный грунт выходит на поверхность. Если же необходимо вбивать или заколачивать сваи в грунт на некоторую глубину, то такое строительство требует работы спецтехники и обходится дорого.

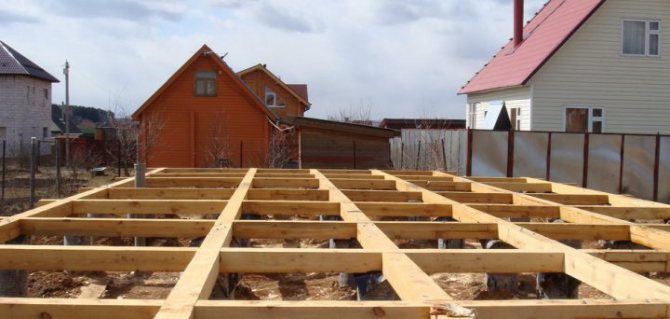

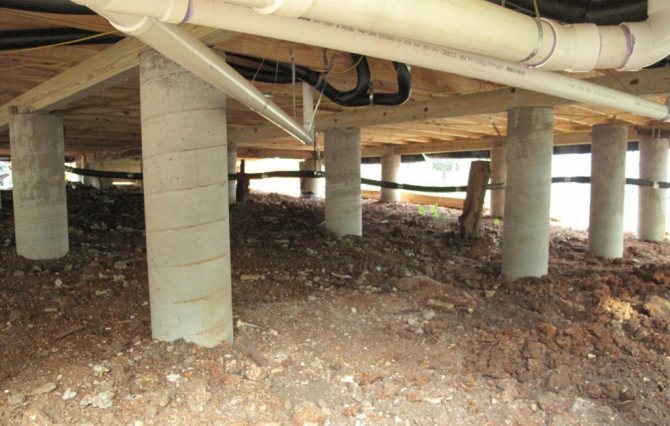

На столбчатом фундаменте.

Столбчатый или свайный для каркасного дома собирают из металлических или бетонных свай. Небольшие лёгкие домики для сезонного проживания можно ставить на деревянные сваи. Однако такой вид основания часто оказывается недолговечным.

Столбчатый фундамент для каркасного дома можно залить непосредственно в грунт из бетона. Для этого выполняют разметку периметра будущего строения с обозначением мест расположения будущих свай. После чего в обозначенных местах вынимают часть грунта на заданную глубину, при этом используются ручные буры. После чего – внутрь полученного цилиндрического углубления укладывают гидроизоляцию (к примеру, рубероид или полиэтилен), после – устанавливают арматуру, заливают бетон.

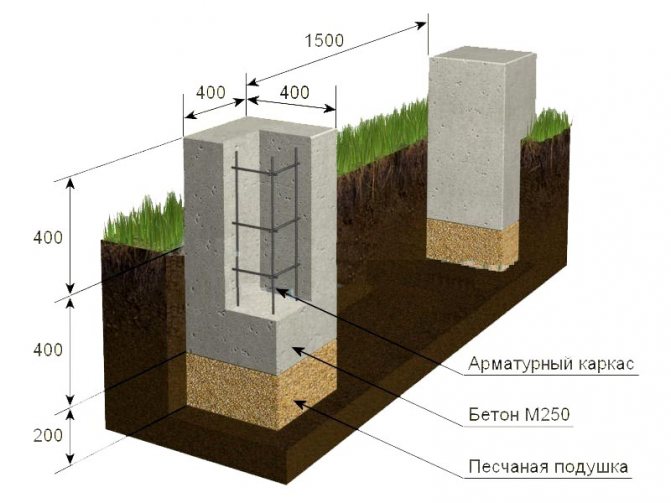

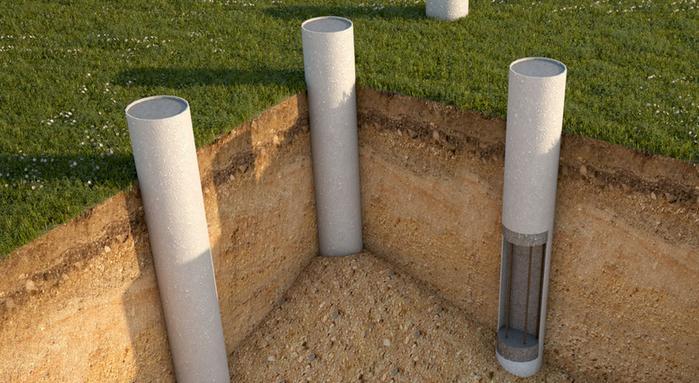

Устройство столбчатого бетонного фундамента.

Опалубкой для подземной части сваи стены являются стены ямы. Для надземного верхнего участка сооружают круглую опалубку. Внутренняя арматура обеспечивает прочность свай. Её длина определяется общей суммарной высотой сваи + дополнительные 100-200 мм для сооружения горизонтального перекрытия.

Стены дома в последующем будут опираться на горизонтальные перекрытия, установленные на вертикальные сваи. Это перекрытие называют ростверком, поэтому на самом деле такое основание является ростверковым столбчатым фундаментом каркасного дома.

В небольших строениях сваи или фундаментные столбы могут располагаться только по углам дома. В домах с большой площадью сваи ставят также посредине наружных стен в нескольких местах.

Лучший фундамент

Выбор типа и размеров фундамента определяется особенностями грунта и самого строения, его площади, этажности, размеров. А также особенностями выполнения работ, наличия профессиональных и строительных навыков у застройщика.

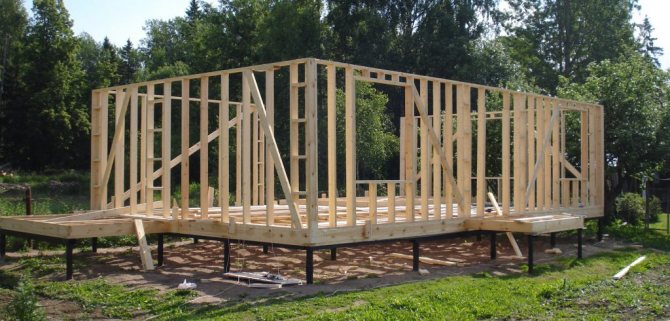

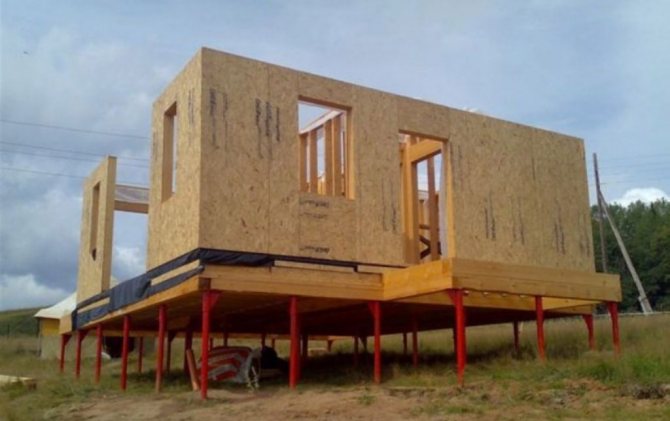

Постройка на свайном фундаменте.

При выполнении работ своими руками проще соорудить основание в виде плиты. Это – самый доступный вариант строительства, в котором все работы несложно выполнить самостоятельно. Снять грунт, уложить армирующую обвязку, залить бетонный раствор.

Немного сложнее – выполнить бетонную ленту. Для этого необходимо установить больше опалубки, также уложить арматуру, щебень и выполнить заливку.

Ещё сложнее для начинающего строителя – соорудить столбы или сваи. Необходимо подготовить цилиндрические ямы, замесить вручную бетон, выполнить их заливку. А также качественно укрепить горизонтальные балки ростверка. Такое строительство требует использования профессиональных рабочих, иногда – строительной техники, и часто оказывается не под силу начинающему застройщику.

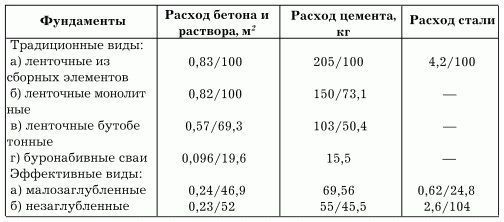

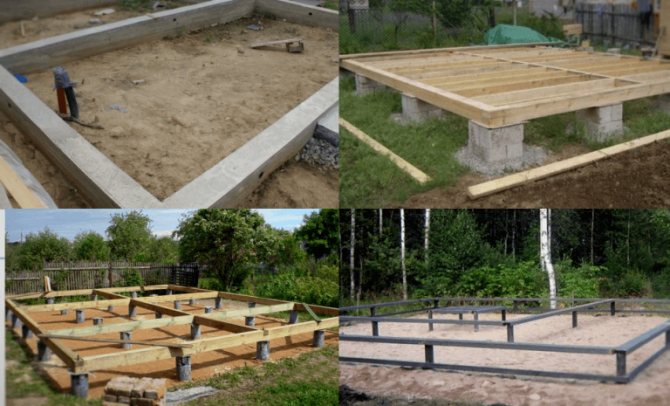

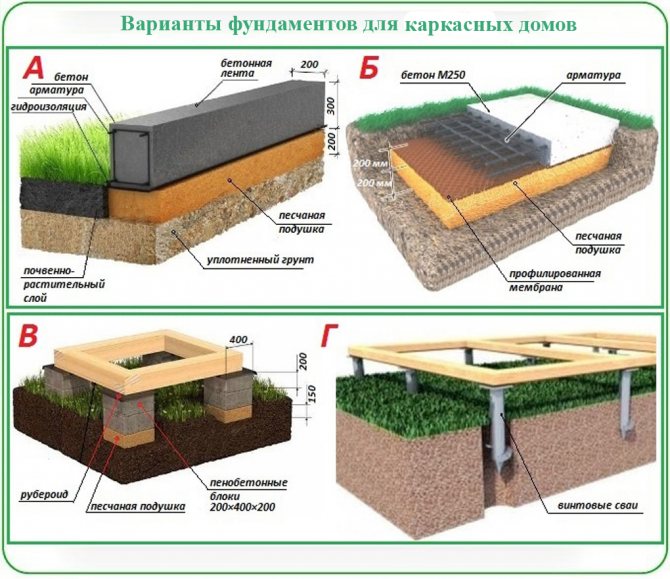

Виды фундаментов

Фундаменты бывают мелкого (около 40 см) и глубокого заложения (ниже отметки промерзания грунта 1,5—1,6 м для центральной России, около 2 м в северных регионах). Поверхностные требуют дополнительных мероприятий или проектных решений по снижению пучения грунта. В зимнее время почва промерзает, увеличивается в объеме. Ее давление на подошву может составлять 10 кН/м2. Возведение глубоких оснований осложняют близко расположенные грунтовые воды.

Типы конструкции фундаментов:

• ленточный — только по периметру, под несущие стены;
• свайный — нагрузка распределяется по опорам, которые располагаются по периметру с расчетным шагом;
• плитный — монолитный под всем зданием;
• комбинированный — обвязка свай ростверком, расширение подошвы свай (технология ТИСЭ).

Существуют альтернативные варианты основания. В 2001 году был запатентован «плавающий» фундамент на изношенных покрышках.

ЛМЗФ

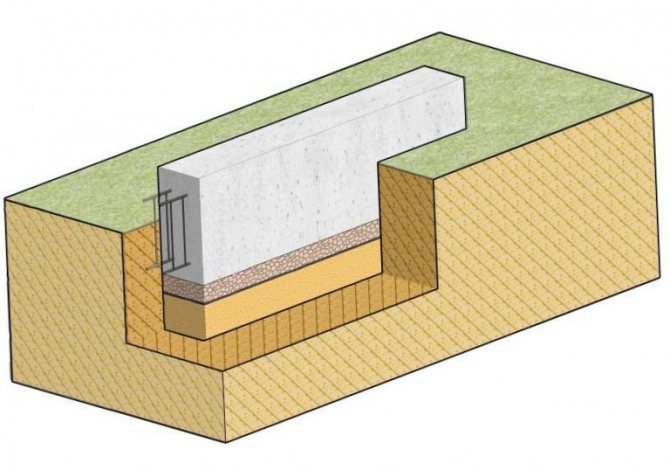

Ленточный мелкозаглубленный фундамент
Ленточный мелкозаглубленный фундамент — наиболее распространенный вариант для легких конструкций в средней широте. Укладывается на 250—600 мм под землю и 200—400 мм над землей. Пригоден для всех почв, кроме торфяников, просадочных и водонасыщенных. По сравнению с ЛГЗФ (ленточный, глубокозаглубленный) он дешевле, но менее прочный. При использовании основания такого вида пятно застройки обязательно окружить канавой, чтобы обеспечить дренаж.

Этапы возведения:

1. Подготовка заключается в уборке мусора с площадки и снятии плодородного слоя 10+ см, разметке участка при помощи колышков и веревки, натянутой по периметру стен. Определить оси, первый угол → расположить колышки с отвесом → натянуть бечевку и перпендикулярно по проектному расстоянию найти второй и третий углы → от них четвертый отмерить и выставить по угольнику → проверить замером диагоналей → контур с несущими стенами, подколонными опорами, крыльцо и террасу разметить аналогично → веревку выровнять по горизонтали, натянув на деревянные планки.
2. Земельные работы — подготовка траншеи с учетом перепадов высоты. Глубина канав для каркасного дома составляет 250—400 мм, ширина — 250—300 мм. Далее укладывается песчаная подушка. Бетон отсекается от песка пергамином, во избежание протекания цементного молочка в пустоты.
3. Щиты опалубки сбивают из доски, фиксируют колышками и распорками, скручивают между собой проволокой, чтобы форму не раздуло во время наполнения бетоном.
4. В опалубку погружают арматуру из стальных прутьев сечением 8—12 мм, которые скручивают или скрепляют специальными фиксаторами. Перевязка позволяет металлическому каркасу оставаться подвижным. Сваренные швы снижают прочность фундамента на сгиб. В углах арматура идет внахлест, образовывая квадраты усиления. Важно соблюдать защитные отступы армирования от поверхности 3—8 см.
5. Для соблюдения ровной горизонтальной плоскости над траншеей натягивают уровень под леску, по которой заливают бетон. Марка материала М 200, 250, 300, 350. Заливка должна производиться быстро и равномерно. Если на участке нет возможности подогнать миксер, лучше заполнять формы послойно. Укладка не производится в дождь, при минусовых температурах нужно обеспечить обогрев бетона, а при зное выше 25 °C — поливать поверхность водой. Вибраторы можно использовать только в широких траншеях со съемной опалубкой из фибролистов и железа. В остальных случаях применяется жидкий бетон малой подвижности — П1, П2.
6. Продолжать строительство можно через 10—14 дней после набора бетоном 70 % прочности. Этот временной промежуток актуален для марки М250 и сухой погоды.

Ленточный фундамент можно собрать из плит ФБС, но монолитный проще и надежнее. ЛГЗФ используют в каркасных домах, когда есть необходимость в подвале или цокольном этаже.

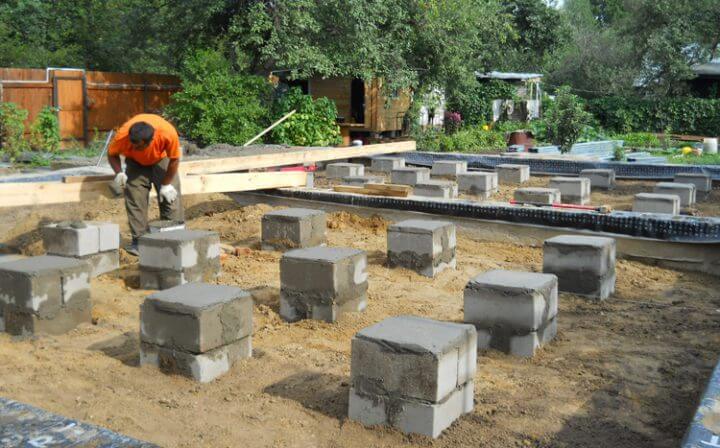

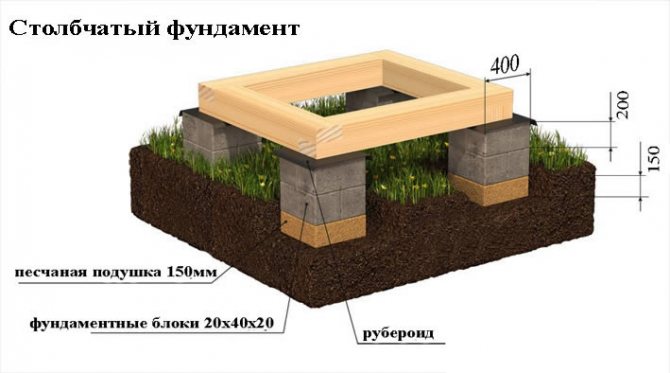

Столбчатые опоры

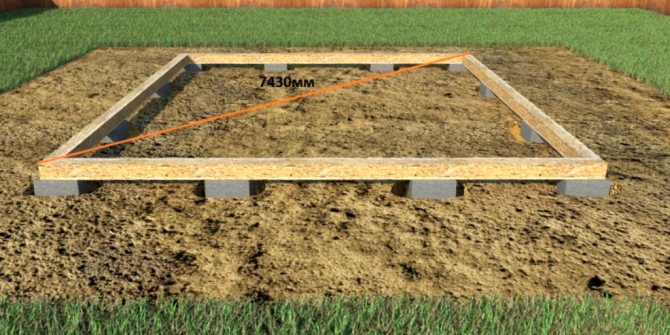

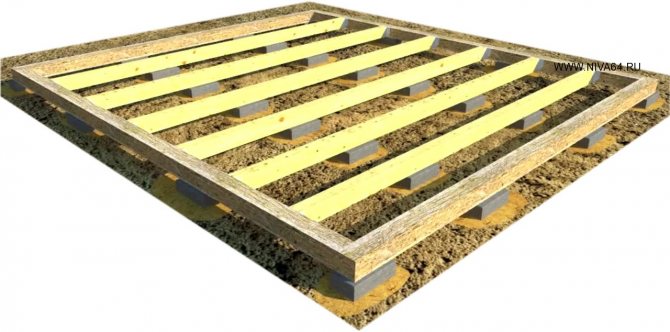

Пример столбчатого фундамента
Дачные постройки, легкие временные здания можно смело ставить на столбчатые опоры, если позволяет грунт. Общий вес постройки не должен превышать 1т/м3. Это дешевый вариант. Дно остается открытым, что хорошо для ремонта и транспортировки здания. Фундамент подвержен пучению и оползням.

Столбики бывают каменные (ж/б, бетонные, бутобетонные блоки 20 × 20 × 40), металлические и деревянные. Силикатные и керамические кирпичи не устойчивы к перепадам температур, поэтому специалисты не рекомендуют их использовать. Мелкозаглубленный погружен на 40—70 см, заглубленный — на глубину промерзания +20 см. Сечение квадратное или круглое.

План оснащения:

1. Снятие плодородного слоя и разметка участка. Опоры обязательно устанавливают на углах, в местах пересечения стен и под несущими балками, под печами и каминами. Шаг 1,5—2,5 м.
2. Укладывается песчаная подушка, гидроизоляция и дренаж.
3. Выполняется монтаж опор. Блоки укладывают по 2 в 2 ряда, швы заделывают цементным раствором, поверхность штукатурят. Деревянные балки подбирают сечением 20—30 см и обрабатывают антисептиками и антипиренами. Металлические трубы диаметром 100—300 см заполняют бетоном.
4. Стыки с массивом дома покрывают рубероидом или битумной мастикой.

Для обвязки опор используется деревянный брус, реже — стальной профиль.

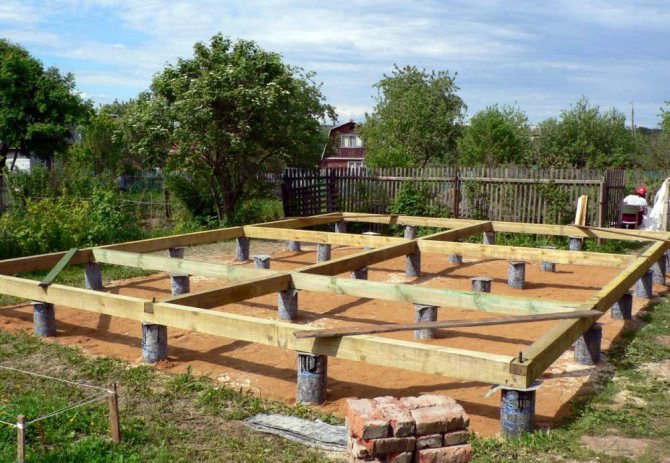

Винтовые сваи

Опоры из металлических труб имеют заостренный нижний край с лопастями. Вес каркасных домов редко превышает 2 т. Для строительства временных построек, бытовок, хозблоков, беседок достаточно свай диаметром 76 мм, их несущая способность — до 3 т. Под террасы, веранды, одноэтажные каркасные дома — 89 мм (5 т), двухэтажные и более — 108 мм (7 т). Средняя достаточная длина — 2,5 м.

Она увеличивается при толстом слое неустойчивой почвы или необходимости сровнять уклон. Количество стержней рассчитывается по нагрузке. Шаг 1,5—3 м. Монтировать можно при помощи специального оборудования или вручную даже зимой. Их использование характерно для сложных грунтов — заболоченных, торфяных, пучинистых.

Погружение невозможно в твердые слои, на скалистой местности.

1. Подготовка заключается в расчистке пятна застройки от мусора, разметке свай.
2. Сверление отверстий садовым буром проводят для опор длиннее 2,5 м. В остальных случаях нет необходимости в предварительных земельных работах.
3. Перед погружением на свае фиксируют уровень, чтобы в процессе ее не повело в сторону. В верхние отверстия продевают толстый металлический прут, который послужит рычагом ввинчивания.
4. Во вкрученные трубы погружают арматурный каркас и заливают бетон. Надевают оголовки — площадки для закрепления последующих элементов. В данном случае обвязка может быть из металлического профиля или бруса. Дерево проще в работе для самостоятельного монтажа.

Фундамент готов к проведению дальнейших работ сразу, что сокращает общий срок строительства. Минусом винтовых свай является необходимость дополнительного утепления пола.

ТИСЭ

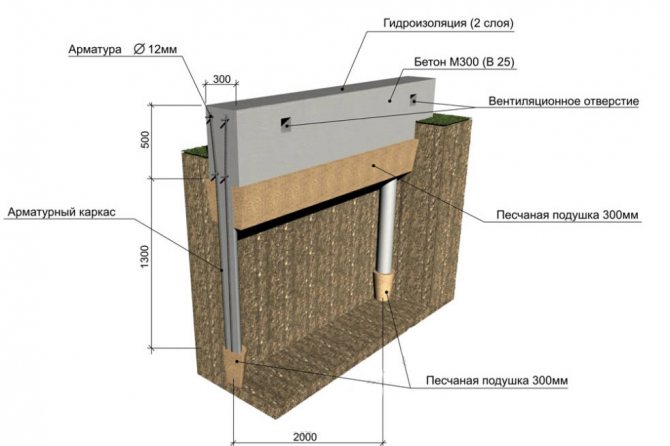

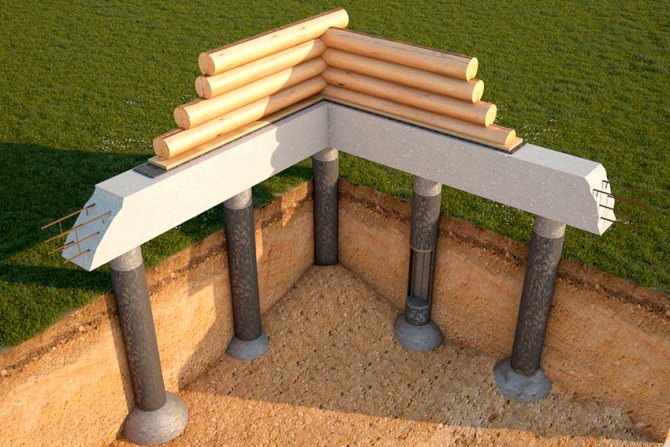

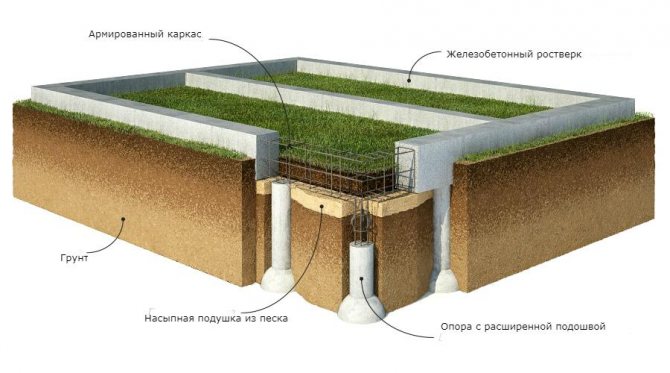

Свайно-ленточный фундамент
Свайно-ленточный фундамент, в котором опоры с расширением подошвы соединяют железобетонным ростверком по верхнему краю. Полусферическая подножка распределяет нагрузку для меньшей усадки, противостоит выталкивающим силам пучения. Конструкция хорошо работает в зонах с повышенной сейсмической активностью. Простота технологии позволяет возводить ТИСЭ-основания самостоятельно без привлечения подрядчика и крупногабаритной строительной техники.

1. Пятно застройки выравнивают. По проектному плану выставляют обноску фундамента.
2. Для земельных работ необходим бур со съемным плугом. Сначала делают все вертикальные отверстия, а после установки насадки их расширяют на дне. В пробуренные скважины опускают прутья арматуры сечением 10—12 мм и рубероид для гидроизоляции.
3. Полости заполняют бетоном марки М300 и выше. Смеси нужно много, поэтому есть смысл заказать автобетономешалку.
4. Сколачивают деревянную опалубку для ростверка. Деревянные щиты или листы фанеры обивают полиэтиленом.
5. Погружают армокаркас.
6. Заливают, трамбуют и штыкуют бетон.

Вариант основания подходит для каркасных и более тяжелых строений. Затраты на материалы делают использование такого фундамента нерациональным для легких бытовок и сезонных построек.

Плитный фундамент

На илистых, торфяных и прочих грунтах слабой несущей способности ставится монолитная плита под всю площадь дома. Она обеспечивает равномерность усадочных смещений, оберегает стены дома от растрескивания. Толщина плиты — от 10 см. Укладка происходит на песчано-гравийную подушку. Важно песок при этом послойно увлажнять и утрамбовывать виброплитами каждые 15 см.

1. В неглубоком котловане обязательно разместить дренажную систему и насыпную подушку, выложить геотекстиль. На этом этапе подводятся инженерные системы.
2. По периметру крепится опалубка. В плитах типа УШП для нее используют экструдированный пенополистирол, который укрепляют ламинированной фанерой. Утеплителем застилают поверхность основы. Под эксплуатационными нагрузками добавляют второй слой.
3. В ребра жесткости ставят армокаркасы. Вся площадь покрывается сеткой из ребристых прутов диаметром 10 см, шагом 15 см. Стыковка стержней и привязки происходит внахлест на 24+ см.
4. УШП предполагает размещение в арматурной сетке труб теплого пола.
5. Бетонная смесь выгружается напрямую из миксера или через бензонасос, распределяется гладилками, лопатами. Поверхность можно отшлифовать «вертолетами» после набора бетоном начальной прочности, чтобы получить черновой пол дома.

Сильный уклон на участке усложняет возведение, поэтому в таких условиях плита уступает сваям. Монолитная плита с ребрами жесткости двигается вместе с основой, но не меняет формы — дом не деформируется. При ошибке в расчетах или монтаже дом идет под снос.

Особенности каркасных технологий

Промежутки между брусьями заполняются легкими теплоизоляционными материалами
У большинства наших сограждан ещё недавно каркасная постройка ассоциировалась с так называемыми «засыпушками» – домами, где стены представляли собой дощатые короба, наполненные шлаком или опилками.

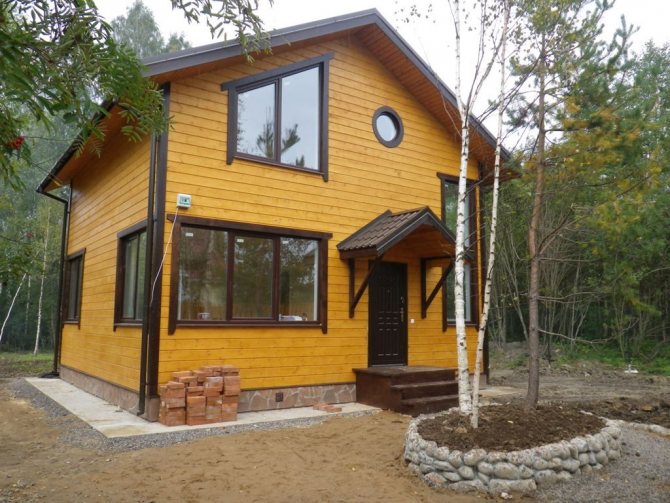

Однако технологии строительства с тех пор шагнули далеко вперёд. Современный дом, построенный с соблюдением всех нормативов каркасного домостроения, ничуть не уступает по своим качествам постройкам из массива древесины. Он тёплый, долговечный, а главное – экономичный.

Отличительной особенностью таких построек является несущий каркас, собираемый из отдельных элементов – вертикальных и горизонтальных брусьев. Промежутки между ними заполняются лёгкими теплоизоляционными материалами – минватой, пенополистиролом и т.п. По сравнению с традиционными постройками сделанный по каркасным технологиям дом обладает целым рядом преимуществ:

• малый вес здания.
• простота и высокая скорость строительства.
• низкая себестоимость.

Для каркасного дома подойдет экономичный и простой фундамент
Исходя из этих критериев, фундаменты для каркасных домов должен обладать следующими качествами:

1. Каркасный фундамент должен быть достаточно лёгким. В связи с низкими удельными нагрузками на него, излишняя массивность будет являться только минусом.
2. Простота технологии строительства. Время, затрачиваемое на фундамент для дома не должно существенно увеличивать общее время строительства.
3. Низкая себестоимость. Основание для каркасных домов не должно превышать по своей стоимости лимит в 10 – 15% обшей сметы.

Соответственно, ответить на вопрос, какой фундамент выбрать для каркасного дома, достаточно просто – наиболее простой и экономичный. Чтобы определить, насколько бюджетный тот или иной вариант, достаточно сравнить расходы на возведения основания для стандартной каркасной постройки определённого размера – скажем, 6 х 6 или 8 х 8 м. В таблице представлены средние расходы строительных материалов на некоторые типы фундаментов.
