Откатные ворота своими руками: особенности монтажа, установки и правильной эксплуатации

Схема подключения распашных ворот с электроприводом

Схема электропроводки для распашных ворот. Схема подключения автоматических распашных ворот.
Этот раздел посвящен прокладке электропроводки для автоматики распашных ворот. Для распашных ворот разводка проводов несколько сложнее чем в случае откатных (раздвижных, сдвижных) ворот. Электропроводку лучше всего делать вместе с кладкой столбов.

В этом случае Вы имеете возможность спрятать провода в столбы и тем самым обеспечить эстетичный внешний вид Ваших ворот.

Первое чего не нужно делать, это брать толстые провода – электрики “старой закалки” закладывают провода сечением 2, 5мм2 и более, вплоть до 6мм2 меди, в том числе на фотоэлементы, кнопку-ключ, и прочую слаботочку. Однако эпоха трехфазных двигателей с пускателями, громоотводов на коровниках, паяльников для тазиков и прочего “лаптежничества” прошла, сейчас эра интеллектуальной электроники. Единственные относительно толстые провода, которые нужны для автоматики распашных ворот это кабель питания блока управления, и кабеля питания двигателей и то не толще 1, 5мм2.

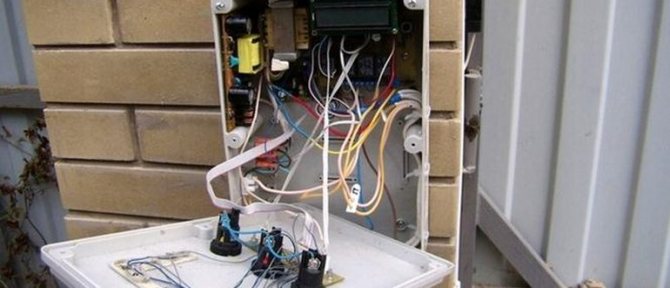

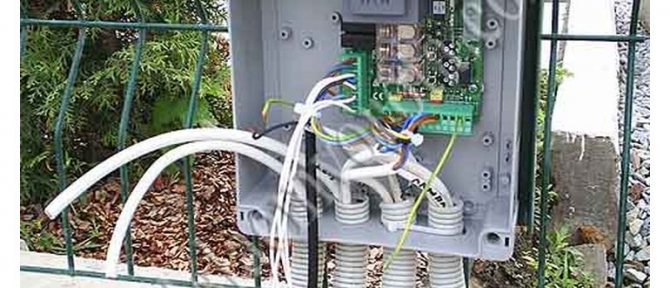

На рисунке выше изображены типичные контакты-клеммы на плате управления автоматики ворот, максимальное сечение провода, которое можно зажать в них без дополнительных ухищрений 1, 5мм, однако следует учесть, что некторые провода приходится скручивать вместе и после этого зажимать в клемму. На фотоэлементах эти клеммы еще меньше.

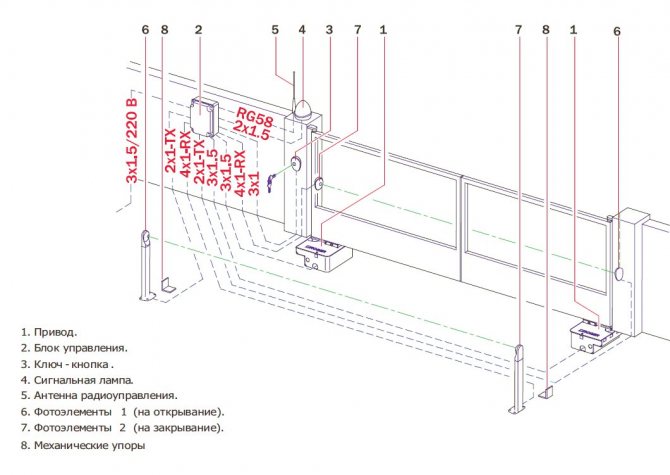

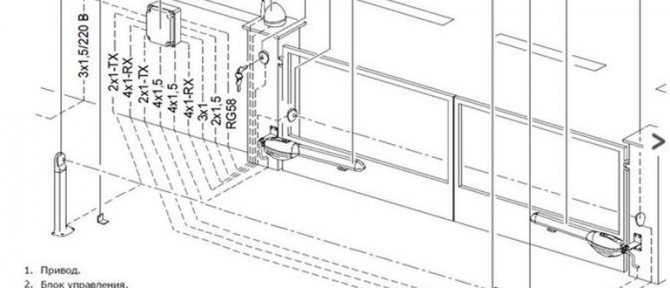

Итак, рассмотрим схему электропроводки распашных электрических ворот.

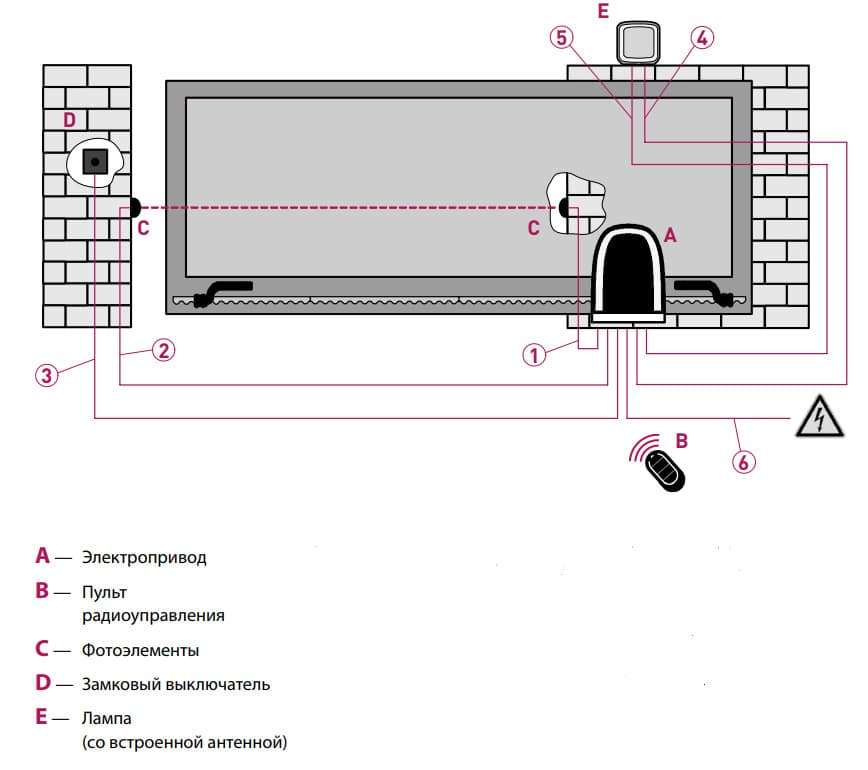

Красными линиями на ней обозначены провода, которые нам необходимо проложить. Размеры распашных ворот с калиткой? Первое что нужно понимать это то, что все провода приходят к блоку управления на схеме он обозначен прямоугольником зеленого цвета, Свободные концы рекомендуется оставлять по 1-1, 5м. Блок управления имеет смысл располагать со стороны с которой легче подвести кабель питания 220В.

Все провода в короб заводить с гофрой только снизу, иначе попадет вода.

Итак, мы опредилились, что все провода идут к блоку управления распашных ворот и выходят в пластиковых гофрах с месте установки короба блока управления. На практике это реализуется так как показано на фото ниже:

Рассмотрим первый кабель идущий от блока управления- это питание 220В, его есть смысл делать кабелем ПВС 3х1, 5. Этот провод идет от привода к розетке или автомату. На автоматику ворот рекомендуется устанавливать стабилизатор напряжения.

Второй кабель – от привода на сигнальную лампу, на схеме он обозначен 2х0, 75 (можно взять и 2х0, 5 и даже меньше, ампераж на лампе небольшой). Идет этот кабель от блока на верхушку столба ближнего к приводу, если есть возможность лучше спрятать его в столб. Если на вершине столба имеется декоративная “шляпка” выводите провод на лицевую плоскость столба прямо под “шляпкой”.

Теперь рассмотрим провода питания электроприводов, каждому приводу необходим 3-х жильный кабель. Кабель должен выходить на высоте несколько меньшей чем высота установки приводов. Кабель обязательно должен быть гибким и многожильным. Лучше всего использовать ПВС 3х1, 5. Провод двигателя №1 (ближнего к блоку) идет от привода к блоку в пластиковой гофре (провод, как показывает практика) лучше защищать). В нескольких местах гофру нужно прикрепить с к столбу специальным крепежем.

Если столбы металлические то провода завести внутрь и вывести непосредственно возле распашного привода. Вот так:

Для металлических столбов так:

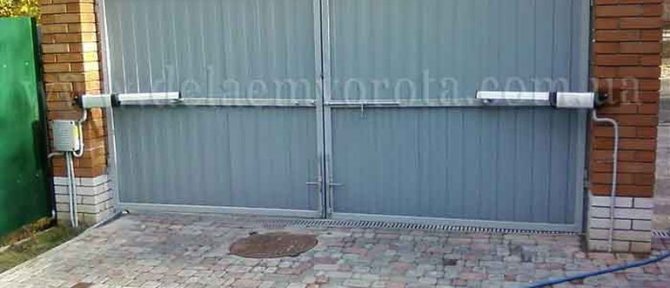

Для привода установленного на дальнем от блока управления столбе также необходим 3-х жильный кабель ПВС3х1, 5. Схема подключения привода распашных ворот? Этот провод проходит под проемом, его удобно вести в одной гофре с проводом фотоэлемента ТХ. На фото ниже пример правильно выполненной проводки для распашных ворот.

Далее идет разводка кабелей фотоэлементов. Именно этот этап вызывает наибольшие затруднения, поэтому остановимся на нем подробнее. Проводку для фотоэлементов лучше всего выполнить “домофонным сигнальным кабелем” 4х0, 22.

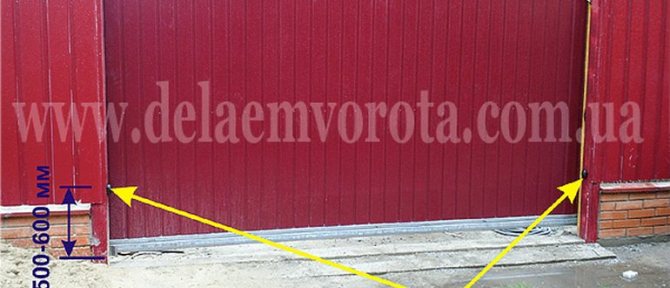

Первое, что вызывает затруднения это где устанавливать фотоэлементы. Фотоэлементы устанавливаются в торцах столбов, на одинаковой высоте 500-600мм от земли. См фото:

Для распашных ворот иногда полезно установить вторую пару фотоэлементов, особенно, если ворота не прозрачны и Вы не видите, что находится за ними. Эти фотоэлементы устанавливаются за воротами на расстоянии чуть более чем длина одной створки. Для их монтажа необходимо забетонировать стойки (в простейшем случае труба 60х30) и провести проводку к блоку управления. Управляющие контакты этих фотоэлементов устанавливаются в клеммы STOP и GND перемычка стоящая там удаляется.

С комплектами автоматики базово идет один комплект фотоэлементов, поэтому если вышеописанный случай актуален для Вас тогда есть смысл приобрести еще одну пару фотоэлементов.

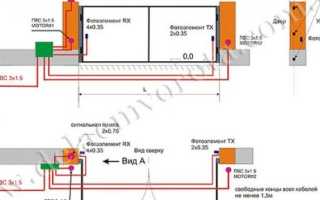

Ближний к блоку управления фотоэлемент (приемник, RX) требует 4-х жильного провода – 2 жилы питание, и еще 2 управляющие контакты. На схеме этот провод обозначен 4х0, 35. Он идет от столба к приводу, Часто забывают, что нужен 4-х жильный кабели и кладут 2-х жильный, будьте внимательны.

Этот кабель при возможности лучше спрятать в столб, оставив свободный конец 15-20 см. Если нет такой возможности нужно укрепить провод на столбе, благо крепежа для провода сейчас хватает. Часто этот провод прокладывают в швах между кирпичами, а потом заделывают раствором.

Фотоэлемент на дальнем от привода столбе (ТХ) требует 2-х жильного кабеля, на схеме он обозначен 2х0, 35. Проводку лучше сделать опять же тем же самым сигнальным проводом 4х0, 22, можно использовать 2 жилы, а можно использовать все жилы скрутив их попарно. Провод этого фотоэлемента проходит под проемом, удобно вести в одной гофре с проводом питания двигателя №2), поэтому предусмотрите, чтобы он был надежно защищен, ведь сверху будет проезжать автотранспорт.

Метки: Откатные ворота схема, чертеж, конструкция, инструкция, монтаж. Откатные ворота своими руками. Комплектующие для откатных ворот. Фурнитура для откатных ворот. Ворота откатные своими руками.

Откатные ворота чертеж, схема, конструкция, инструкция. Монтаж, изготовление, установка, устройство, схема подключения откатных ворот, автоматика bft, автоматика CAME.

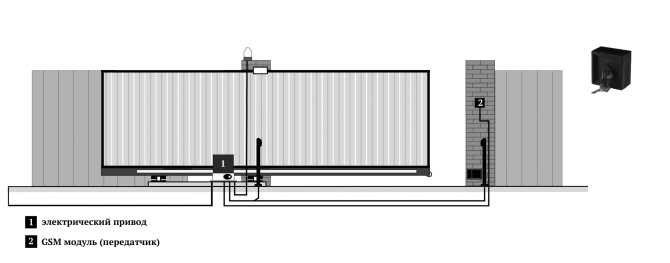

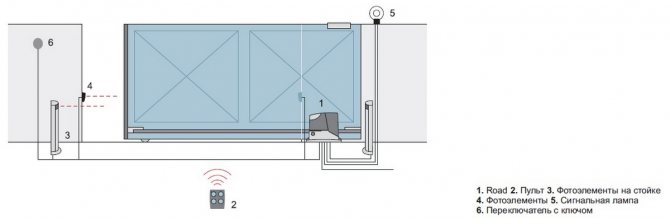

Инструкция по автоматизации

Подготовительный этап

Для того, чтобы сделать откатные ворота автоматическими, необходимо подготовить инструменты и приобрести комплект автоматики, в него обычно входит:

• Электропривод сдвижных ворот;
• Зубчатая рейка;
• Комплектующие безопасности — фотоэлементы и сигнальная лампа;
• Болты и другие крепежные элементы;
• Пульт дистанционного управления.

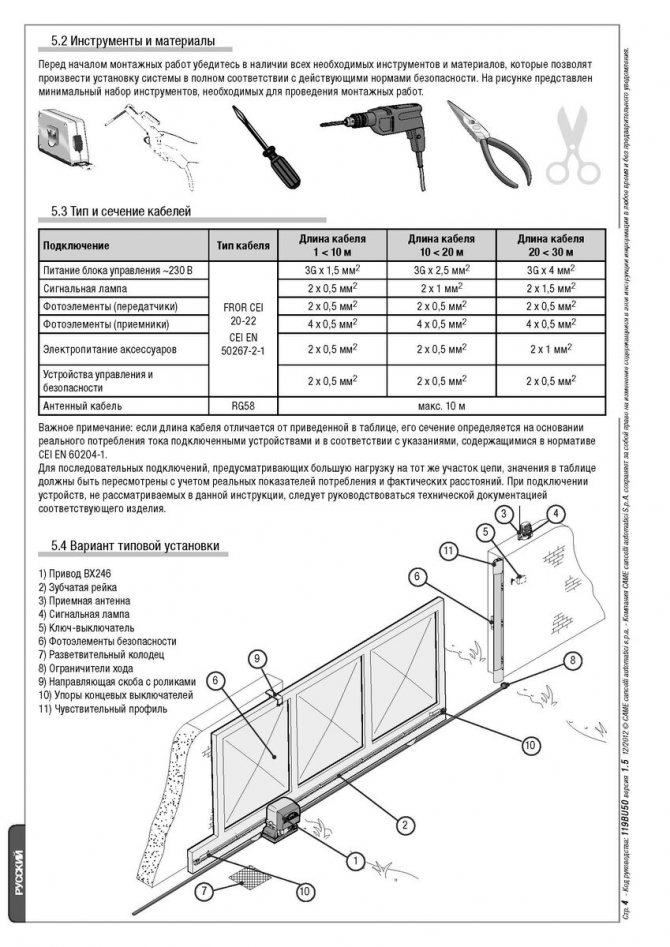

Также необходимы следующие инструменты и материалы:

• Сварочный аппарат;

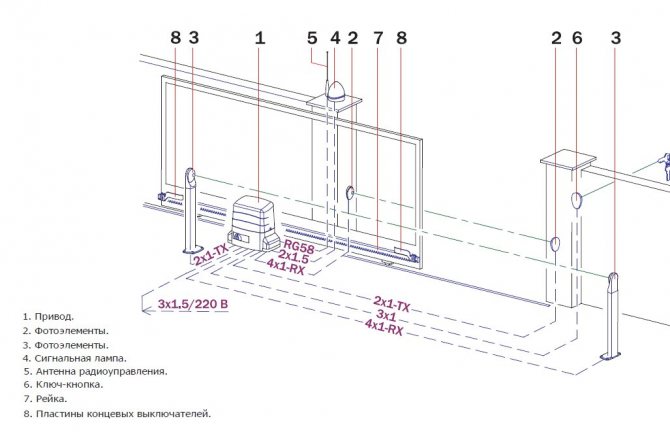

• Для поведения питания к электроприводу провод сечением 2Х1,5 мм или 2Х2 мм, для фотоэлементов — два провода 4Х0,5 мм и 2Х0,5 мм, для сигнальной лампы — провод на 220В 2Х0,5 мм.
• Дрель, набор сверл по металлу, саморезы и прочее.

Установка привода

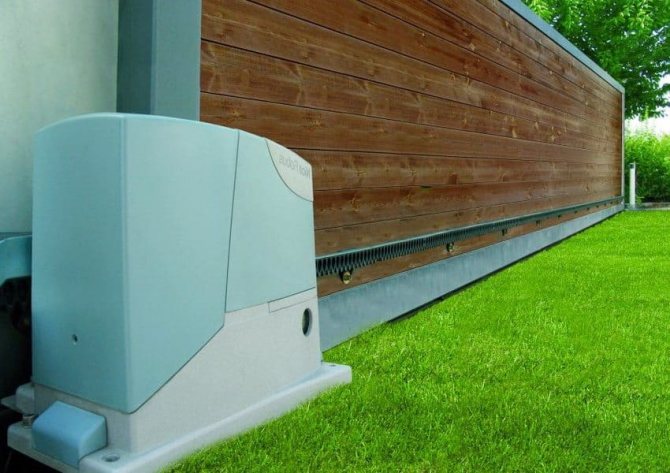

Приводы откатных ворот обычно закрепляют на швеллере, где уже расположены две роликовые каретки. Сначала надо выбрать место, где будет установлен электропривод, для этого берут монтажное основание из набора, и устанавливают на нём привод. Затем устанавливают его на швеллер между роликовыми каретками чуть ближе к проему, воссоздавая рабочее положение автоматики.

Монтаж привода

Важно! Чтобы подобрать правильное месторасположение — положите на шестерню привода зубчатую рейку – и смотрите, как и куда следует подвинуть его, чтобы зубчатая рейка располагалась посередине шестерни. Далее закрепит профильную трубу наружного каркаса, но никак не направляющий рельс!

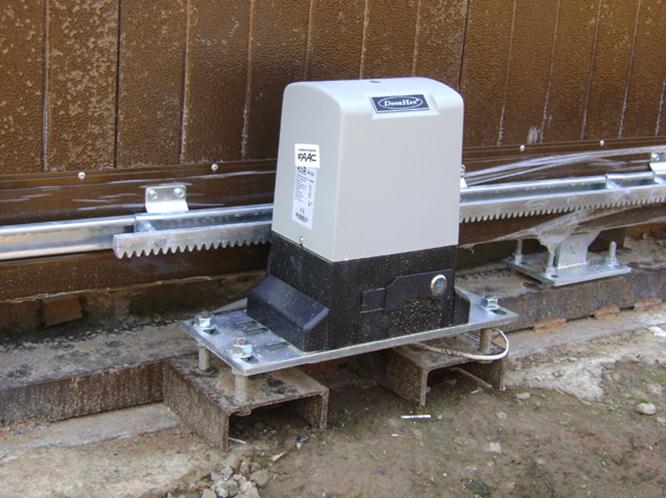

На намеченное место кладем привод на монтажное стальное основание, и обвариваем его сваркой со всех сторон. Снимите крышку корпуса и проденьте шнур через отверстие. После этого можно зафиксировать на нем привод с помощью болтов.

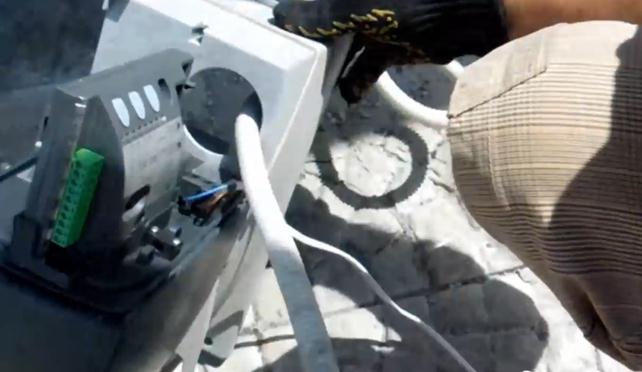

Продевание провода

Крепление зубчатой рейки

В полностью открытом положении створки поставьте по центру шестерни зубчатую рейку, учитывая, что должен остаться достаточный отрезок для крепежа концевиков (концевых выключателей). Приварите к профильной трубе внешнего каркаса створки крепежные детали зубчатой рейки и протяните ворота. Поставьте второй отрезок зубчатой рейки и повторите процедуру. Следите, чтобы между стыками получился «полноценный» зуб. После прихватки по периметру можно еще раз обварить все крепежные элементы.

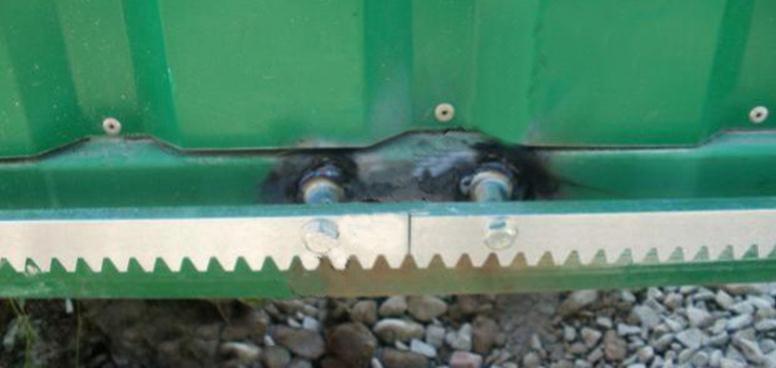

Образование «целого зуба» рейки

Затем оставьте зазор в 1-2 мм между рейкой и шестерней электропривода. Для этого отвинтите болты на зубчатой рейке и выставьте ее так, чтобы в движении рейка, соприкасаясь с шестерней, издавала характерное «цоканье».

Установка концевых выключателей

Концевые выключатели необходимо закрепить на зубчатой рейке болтовыми соединениями. Они бывают двух типов:

• Магнитные концевики надежны в эксплуатации в любую погоду, так как их принцип действия заключается в полярности магнита. Концевые выключатели разделяются на левый и правый, и должны быть расположены так, чтобы один был плюсом к приводу, а другой минусом. Их располагают недалеко друг от друга, подбирая место, пока устройство не сработает.
• Механические — более распространенный тип, который более прост в монтаже. Принцип работы: проходя через препятствие, пружинка на приводе сгибается в бок и движение останавливается.

Механический концевик

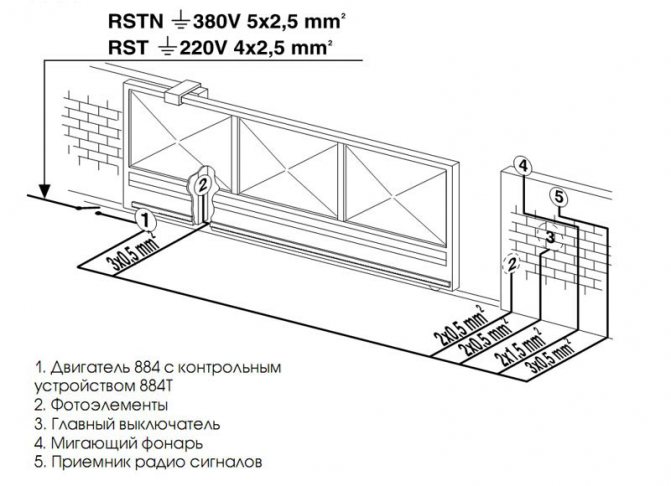

Подключение привода

Электропривод следует подключать к источнику питания по схеме, приложенной инструкции. Чаще всего «AC-L» – это фаза, «АС-N» – ноль через автомат.

Перед завершающим этапом монтажных работ тестируют и проверяют работу привода. Нажимая кнопку на пульте управления, электропривод должен сдвигать створку ворот, однако не до конца.

Необходимо время для открывания и закрывания. Для этого при полностью закрытых воротах нажмите клавишу «Р1» или «STOP» и «PP» на 2-3 секунды, или 3 раза в зависимости от модели (подробности должны быть указаны в инструкции). Так Вы зададите полный цикл открытия и закрытия (конечных положений) и запишите время в память привода. Это будет дополнительным способом остановки, если по какой-либо причине не сработают концевые выключатели, то действие автоматически отключится по времени, отведенному на него.

Установка фотоэлементов

Фотоэлементы — это парный прибор, где первый подает световой сигнал –луч, а другой его принимает. Когда луч прерывается препятствием на пути — автомобилем, собакой, человеком и т.д. ворота начинают двигаться назад.

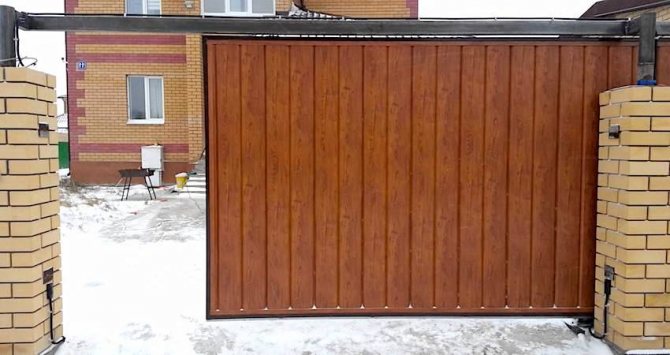

Существует несколько способов установки фотоэлементов откатных ворот, главное условие — расположение их друг напротив друга для принятия светового сигнала:

• Можно зафиксировать фотоэлементы на столбиках, где расположены нижний улавливатель;
• Сделать специальные металлические постаменты и приварить к несущим столбам;
• Организовать небольшие столбики из профилированной трубы сечением 50Х50, и на них вмонтировать фотоэлементы.

Выбирайте способ, исходя из Вашей частной ситуации на объекте. Фиксируют фотоэлементы на металлической основе обычными саморезами. Для их подключения снимите перемычку между «GND» и «PHOTO», и по схеме:

• Контакт «-» подключите к левому контакту «АС24V» блока управления;
• «+» подключите к правому контакту «АС24V» блока управления;
• «NC» подключите к контакту «GND» также на блоке управления;
• «OUT» к контакту «PHOTO».

Подключение сигнальной лампы

Комплектующую фурнитуры сигнальную лампу обычно располагают сбоку проезжей части для информирования проезжающего автомобиля о выезде транспорта со двора.

Конечно, личное дело каждого, устанавливать такой элемент безопасности, как сигнальная лампа, или нет. Однако профессионалы рекомендуют полностью выполнять все условия безопасности.

Закрепите сигнальную лампу с помощью саморезов и подведите провод сечением 2Х0,5 мм, подключите к контактам на плате управления «АС-N» и «LIGHT».

Рекомендации по автоматизации портального устройства

Поставить распашные ворота самостоятельно вполне реально, ведь подобной конструкции устройства и принцип работы разработали и внедрили в быт более 1 тыс. лет назад. Принцип работы секционных ворот с электроприводом? На сегодняшний день они не утратили своей популярности, и их автоматизированные и усовершенствованные модели возводят в частных владениях, загородных территориях, на предприятиях, везде. При этом, для комфортной каждодневной эксплуатации, важна не только правильная установка, но и электрическая схема распашных ворот. Распашные конструкции отличаются:

• Универсальностью.
• Доступной ценой и возможностью самостоятельного изготовления и монтажа.
• Соответственно — простотой конструкции.
• Длительным сроком эксплуатации при условии соблюдения заводских размеров, технологичных моментов и рекомендаций.

Наиболее востребованы автоматические распашные ворота, позволяющие существенно повысить комфорт за счет автоматизации процесса открытия, остановки в необходимом положении и закрытия их створок.

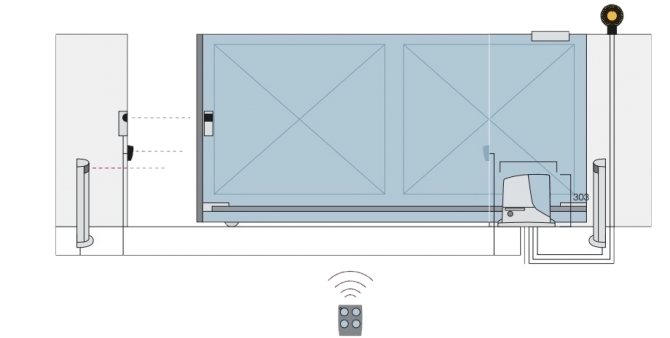

Общий план системы автоматизации

Бесспорно, плюсом собственноручного выполнения работ от А до Я — возможность сделать устройство удобное конкретно для себя, и подобрать материалы декора, цены и качества. Так, облицовку можно сделать абсолютно любой: металлической, деревянной, из профнастила и прочее. Приступая к работе, изучите примеры чертежей распашных ворот, их отличительные особенности в зависимости от материала и габаритов.

Начертите схему или возьмите уже готовый вариант, внося свои изменения и поправки.

Технология автоматизации устройства

Подготовка к работе

Если Вы решили делать классические распашные ворота автоматической модели, которые подразумевают наличие электрического привода, необходимо правильно сделать выбор с учетом ряда факторов:

• Общего веса конструкции.
• Линейного размера створок автоматических ворот.
• Расстояние от петли до несущей опоры.

Некоторые умудряются сделать привод для распашных ворот собственноручно на основе механизма, монтируемого в современных спутниковых тарелках. Он работает как червячный передатчик, и имеет сходство с функционированием обычного привода заводского комплекта автоматики распашных ворот. Весомым преимуществом является низкое рабочее напряжение, в пределах 36В в противовес стандартным 220В, подающееся через понижающий трансформатор.

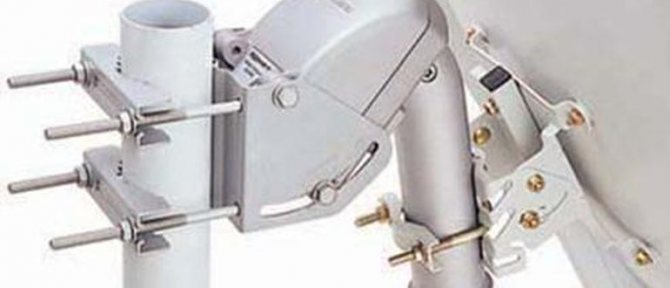

Привод спутниковой тарелки

Самодельный привод также лучше в плане безопасности. Для ускорения движения створок напряжение можно увеличить до 38-40 В. Рекомендовано покупать приводы с максимально длинным штоком, дополнительно приобретая пульт ДУ (желательно двух командный), брелоки, трансформатор и реле.

Кроме того, имеющееся токовое реле позволит защитить автоматику от сбоев: когда на пути хода створки возникнет преграда, направления движения изменится автоматически, и не даст погнуть обшивку ворот.

Плюсы и минусы автоматических распашных ворот

встроенную автоматическую систему

Обычно распашные ворота могут двигаться в обе стороны, но лучше, чтобы они открывались в сторону дороги. Такие правила нужны, чтобы снизить риски при возникновении пожара, да и просто использовать такой вариант удобнее и красивее в частном доме.

Даже если система, на первый взгляд, обладает большим количеством положительных характеристик, это не значит, что нужно спешить с покупкой, и в случае автоматического механизма действует аналогичное правило.

Например, отбить желание устанавливать автоматическую систему, может лишь цена этой конструкции, ведь покупка обычных распашных ворот обойдётся значительно дешевле. Стоимость автоматической системы может быть и большая, но при этом можно немного сэкономить. Цена на распашные ворота зависит от веса конструкции, электрического привода и красоты полотна.

Кроме того, на стоимость влияет и наличие дополнительной калитки, которая увеличивают цену на 20−30%. Поэтому если хочется всё-таки поставить автоматику, то можно отказаться от некоторых деталей или выбрать более простое в оформлении полотно и тем самым снизить стоимость конструкции.

К преимуществу автоматических ворот можно отнести их долговечность, универсальность и надёжность. Многие не доверяют электромеханическим системам, но практика показывает, что использование подобной конструкции не усложняет жизнь. Створки на протяжении многих лет открываются плавно в течение 12−15 секунд.

К недостаткам автоматической системы можно отнести то, что ворота фактически перестают работать, как только появляется препятствие, которое мешает нормально двигаться полотну. В итоге это может привести к деформации деталей.

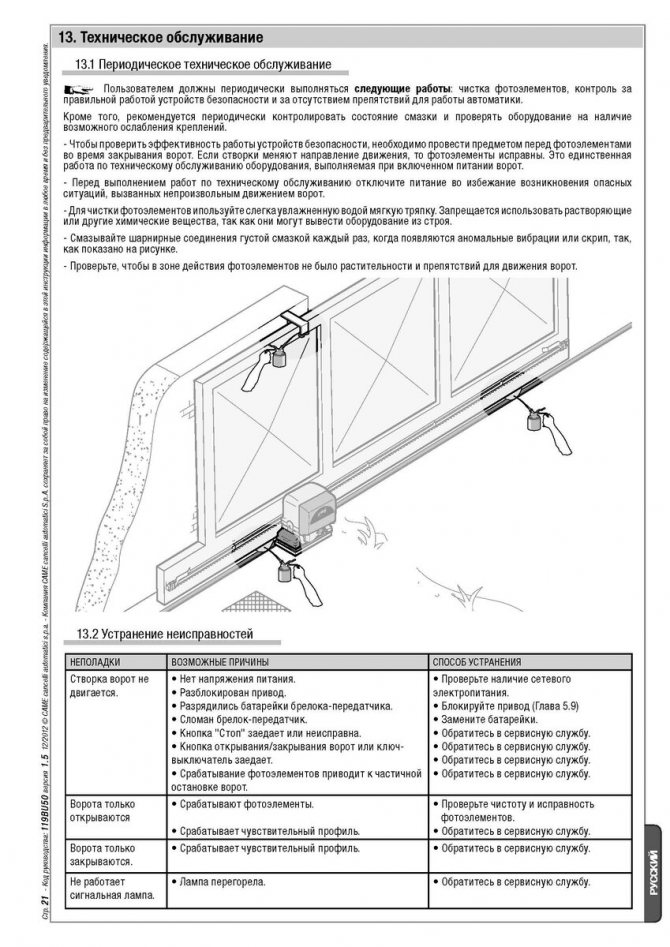

Как следить за техническим состоянием распашных ворот

постоянно проводить диагностику

Нагрузка из-за мусора во время работы автоматической системы ворот может привести к ухудшению работы или полному выходу из строя привода.

Если нет возможности постоянно проверять отверстия и выемки системы, нужно хотя бы проводить профилактические работы. Это своего рода поддержание состояния полотна и внутренней системы.

В профилактику входят очистные работы, а также смазка важных деталей. Это снижает нагрузки на автоматическую систему и не даёт деталям стираться.

Иногда люди и сами становятся виновниками поломки конструкции, когда прилагают физические усилия, чтобы закрыть ворота, которые не работают просто из-за попадания мусора. Такой сценарий почти всегда приводит к поломке основных деталей механизма. Помочь в этом случае может только специалист.

Подбор электропривода

Именно эта часть отвечает за качество работы автоматики, поэтому следует делать правильный выбор.

Для этого необходимо выделить основные данные полотна, а именно:

• линейные размеры ворот;
• расстояние от дверных петель до опоры с боковой стороны;
• общий вес конструкции.

Существует несколько типов электрического привода, но большей популярностью пользуется рычажной или линейный вариант. Система автоматического управления у обеих систем почти одинакова. Створки ворот перемещаются по команде владельца с помощью специальной металлической руки, которая двигает полотна.

С технической стороны между рычажным или линейным типом также нет разницы. Даже несмотря на то, что системы идентичны между собой, люди предпочитают выбирать себе линейный вариант, который отличается компактностью и красивым видом. Такая система устанавливается на въездных воротах, а вот на гаражи ставят уже рычажный тип.

Вариант с рычажным приводом для ворот отличается своей неприхотливостью в работе. То есть за системой почти не нужно ухаживать, а достаточно проводить профилактические работы раз в год. Кроме того, такой вид оборудования легче устанавливать своими руками, правда, потребуется проводить точную регулировку дверных полотен во время движения.

Как выбрать автоматику для распашных ворот

Монтаж автоматики двустворчатой конструкции

Изначально следует отладить работу грамотно установленных распашных ворот своими руками. Это убережет Вас от возможных неприятностей и проблем в период эксплуатации. Оптимальное расположение приводов линейного типа – по середине высоты.

Главное — придерживаться рекомендуемых заводских расстояний, имеющихся в приложенной инструкции установки и монтажа. Помните, что даже небольшое отклонение в несколько сантиметров приведет к перебоям закрытия или открытия, нарушит правильный нужный угол, или будет использоваться не полностью рабочий ход штока привода, вызывая повышенные механические нагрузки на электропривод и быстрый износ системы.

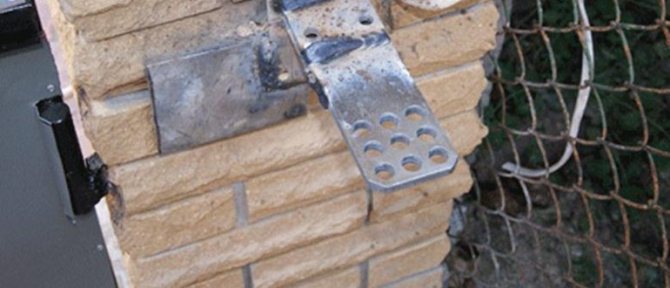

Сначала приварите монтажные пластины на столбы. При выставлении столбов и кирпичной кладке в нужных местах выводят закладные, это значительно облегчает задачу.

Приваренная монтажная пластина

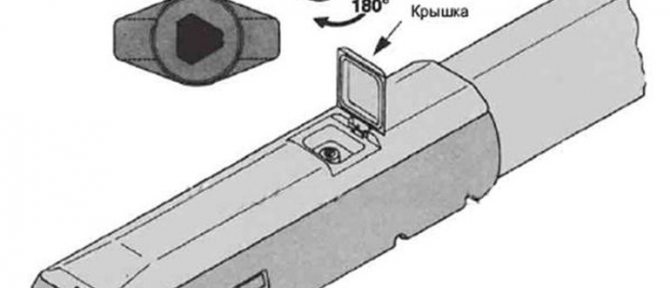

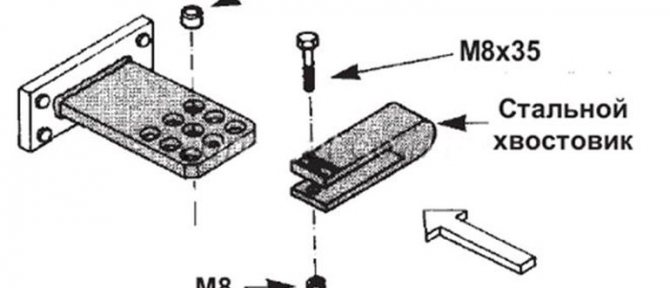

Далее при помощи черного пластикового ключа разблокируйте приводы и переведите в ручной режим. Смажьте смазкой латунные втулки и установите кронштейны.

После полной установки приводов на столбах и кронштейнах, нужно проверить плавность и параллельность хода проемного устройства. Подключите приводы распашных ворот согласно схемы подключения, и оденьте пластиковую крышку на двигатель. При помощи плоской отвертки прикрутите кожух-защиту штока.

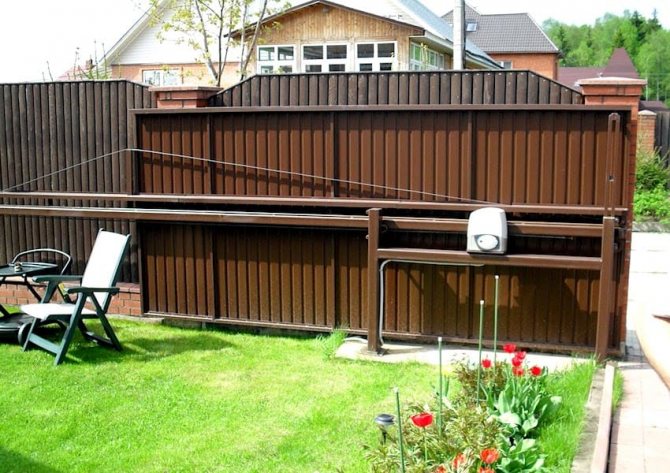

Раздвижные ворота своими руками (чертежи, схемы)

Если вы решили установить раздвижные ворота своими руками, не стоит забывать, что удобное и продолжительное функционирование конструкций определяется целым рядом факторов, которые обязательно нужно учитывать.

Чтобы изготовить полотно для раздвижных ворот понадобятся набор слесарных инструментов, которые включают в себя:

• аппарат для сварки;
• столярные струбцины;
• болгарка с отрезными и шлифовальными дисками;
• мерная лента или рулетка длиной от 7м;
• мел или карандаш;

Важно учитывать, что готовая металлическая конструкция не должна иметь искривлений и перекосов, поэтому для её сварки должна использоваться идеально ровная площадка.

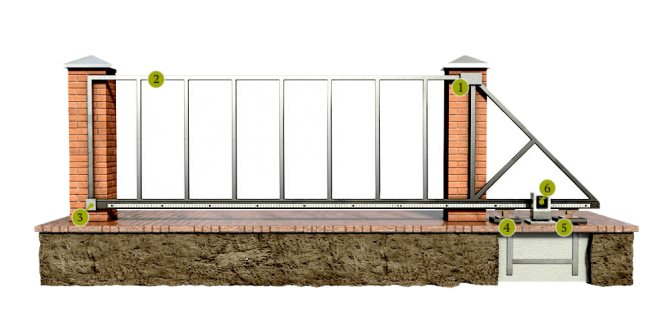

Устройство раздвижных ворот (схема): 1 — Поддерживающая скоба, 2 — стальная рама, 3 — нижний уловитель, 4,5 — несущие каретки (ролики), 6 — электрический привод

Изготовление и сборка каркаса

В качестве примера рассмотрим изготовление классической конструкции откатных ворот с противовесом, где ширина въездного проема составляет 4 метра.

• Чтобы изготовить надежные и прочные раздвижные ворота, которые прослужат вам не один десяток лет, выбирайте стальные трубы с толщиной стенки не менее 2 мм. Оптимальным вариантом является труба с прямоугольным сечением 60×40.

Сварочные работы

1. Отрежьте по размерам и уложите на землю боковые стойки ворот. Между ними уложите верхнюю и нижнюю планку таким образом, чтобы у вас получился ровный прямоугольник. Обратите внимание, что нижняя планка ворот должна быть длиннее верхней, так как к ней будет крепиться укос.
2. Чтобы внутренние углы рамы были прямые и имели ∠90°, сверьте обе диагонали, они должны иметь одинаковую длину. Таким образом вам удасться избежать перекоса конструкции.
3. Каждый угол прихватите сварочной точкой и снова проверьте диагонали. Если ничего не изменилось, можно приступать к окончательной сварке каркаса.

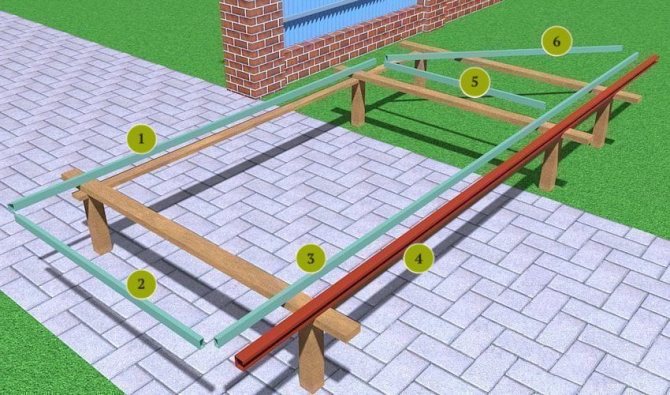

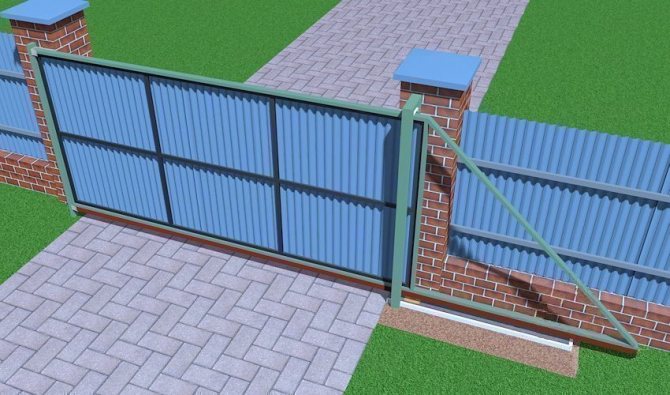

1,3 — верхняя и нижняя планка, 2,5 — боковые стойки, 4 — направляющая шина, 6 — косая подпорка

Бетонные работы

Откатные ворота — конструкция довольно тяжелая и чтобы они не провисали, под удерживающий элемент следует установить надежное основание на котором оно будет хорошо держаться. Делается такое основание из металлического швеллера шириной в 20 см и армированного П-образного каркаса.

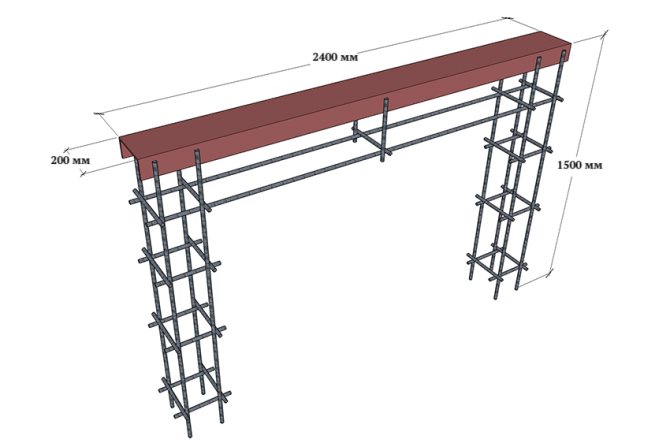

Силовая рама из армированного каркаса и швеллера

1. Используя арматуру диаметром 8-10 мм, специальный крючок и вязальную проволоку изготавливается каркас напоминающий русскую букву «П»;
2. Сверху каркаса приваривается швеллер;
3. Готовая конструкция опускается в котлован и бетонируется таким образом, чтобы её верхняя часть выступала над уровнем земли на 5-10 см.

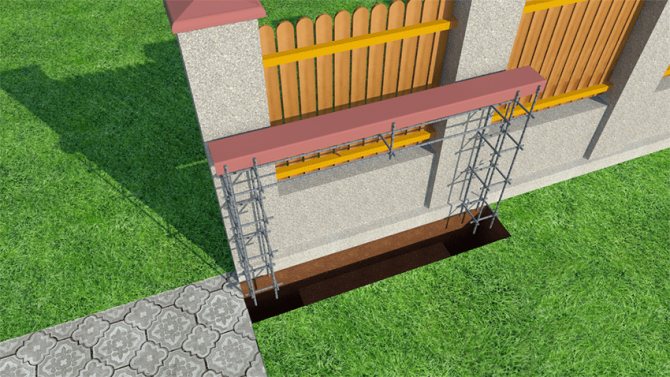

Установка основания в землю

Важно! Перед тем, как использовать закладную площадку по назначению, бетону нужно дать просохнуть, как минимум 2 недели.

Слесарные работы

Самые тяжелые этапы работы позади, осталось прикрепить к столбам трубы и установить створку ворот на роликовые опоры.

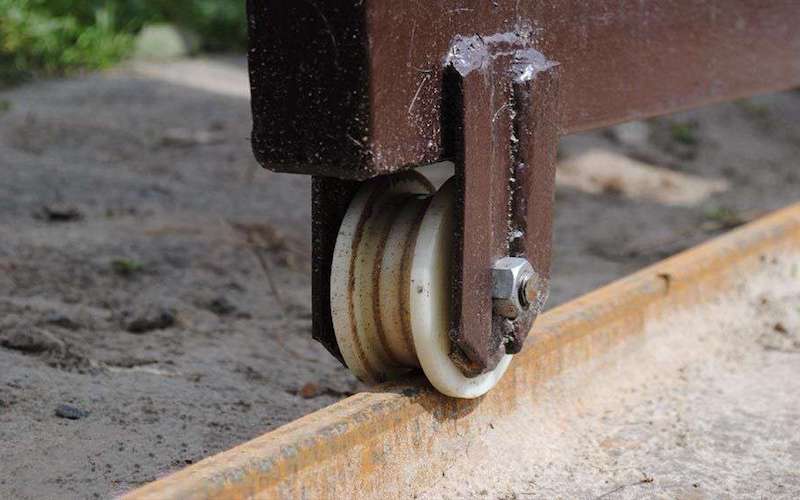

1. Первым делом к швеллеру привариваются роликовые каретки по которым будет ходить направляющая балка;
2. Затем к опорным столбам крепятся трубы: одиночная 60×40, и П-образный профиль, сваренный из труб того же размера;
3. Далее к одиночной трубе сверху и снизу привариваются уловители, а к П-образному профилю — поддерживающие ролики;

Все сварочные и слесарные работы можно проводить самостоятельно, только если у вас имеется соответствующий опыт в этом деле, в противном случае лучше обратиться к квалифицированным работникам, которые смогут дать гарантии на выполненные работы.

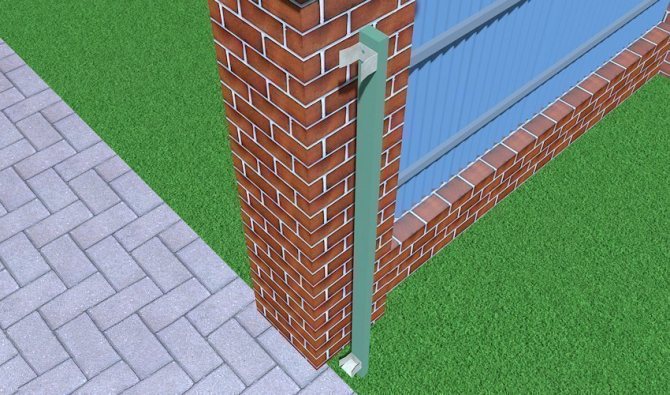

Крепление трубы к кирпичной опоре

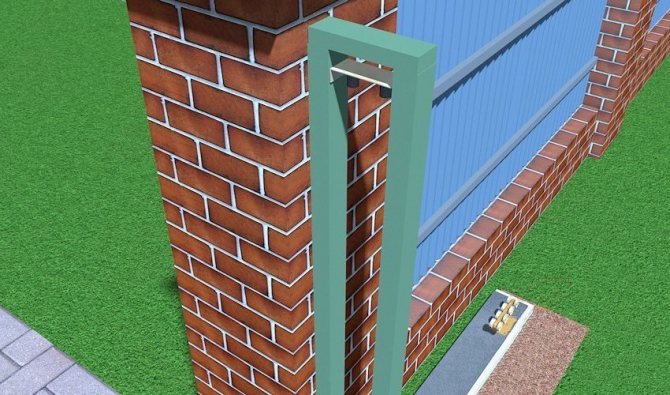

Крепление П-образного профиля к кирпичной опоре

1. В направляющую балку вставляется концевой ролик и надежно закрепляется болтами. Работает он в тандеме с нижним уловителем и должен точно входить в него при закрытии ворот.
2. Осталось смазать все механизмы и установить створку ворот на место. Если все сделано верно, открытие и закрытие ворот должно происходить плавно и легко, без вибрации и каких-либо рывков.

Важно! Со временем створка ворот может немного провиснуть, поэтому нижний уловитель желательно приварить на пару миллиметров ниже уровня концевого ролика.

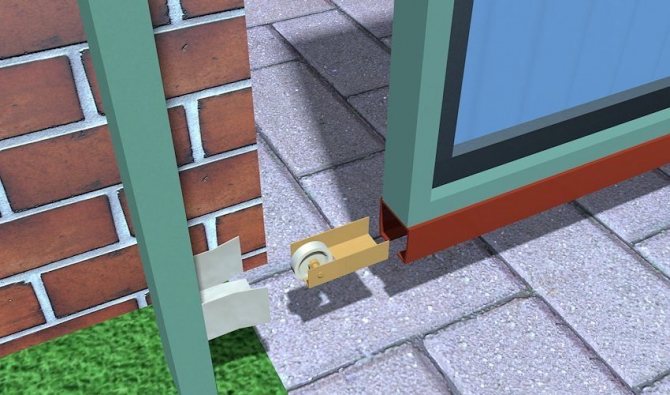

Схема установки нижнего уловителя на трубе

Неоспоримым преимуществом раздвижных ворот является высокая эргономика и экономия свободного пространства

Автоматика и фурнитура

При желании процесс эксплуатации откатных ворот можно сделать ещё более функциональным и удобным, если использовать не ручное, а автоматизированное управление.

При выборе автоматики следует обратить внимание на следующие параметры:

• Вес и тип конструкции створки;
• Условие и частота эксплуатации ворот;
• Рабочий интервал температур и мощность двигателя.

Совет! Если вес створки превышает 400 кг и ворота планируется использовать в зимний период, лучше использовать промышленный двигатель с большим запасом мощности, так как нагрузка при низких температурах сильно увеличивается.

Не стоит экономить на качестве автоматики, выбирайте только проверенные, сертифицированные модели от известных производителей

Установку и подключение электропривода лучше доверить квалифицированным специалистам, хотя по опыту известно, что многие справляются с этой задачей своими силами.

Что касается воротной фурнитуры, то от её качества, напрямую будет зависеть срок службы всей конструкции. Необходимый комплект, вы сможете приобрести в любом специализирующемся магазине. Главное, не забудьте уточнить у продавца наличие сертификата на продукцию.

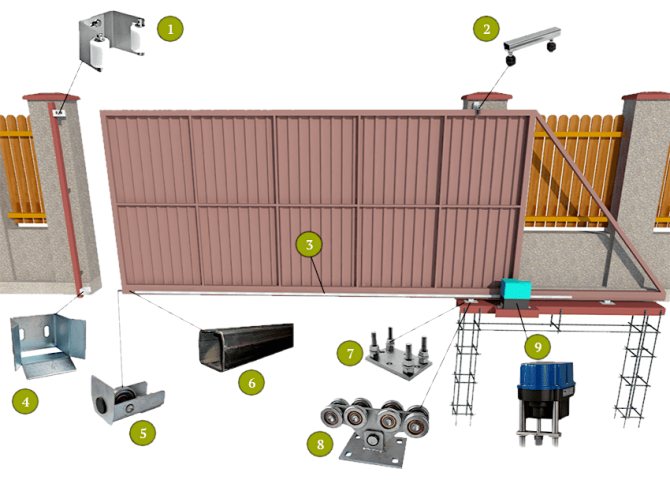

Комплект фурнитуры для откатных ворот: 1 — верхний уловитель, 2 — поддерживающий элемент, 3 — зубчатая нижняя планка, 4 — нижний уловитель, 5 — концевой ролик, 6 — направляющая балка, 7 — роликовая опора, 8 — ролики, 9 — электрический привод

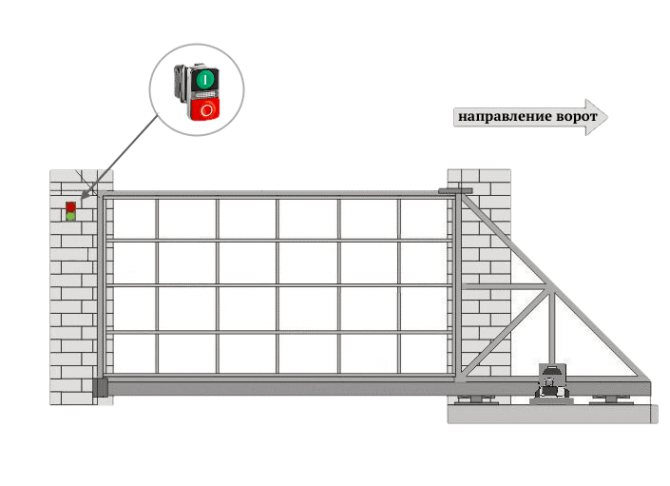

Подключение

Выставьте переключатель 1 в значение “OFF”, а переключатель 2 в значение “ON”. Подключив питание к L1 и L2, установите перемычки между контактами 1-2 и 2-С1.

Подключение к блоку управления

Приступаем к записи брелока в приемник: нажмите и не отпускайте клавишу программирование пульта на плате управления, далее удержите пару секунд кнопку на брелоке. Светодиод должен загореться ровным светом как свидетельство успешной записи ДУ пульта в приемнике.
