Кроме классических врезных замков, гаражные ворота распашного типа обязательно оснащаются гаражным запором, самым старым и самым надежным устройством для блокировки створок. Основная функция запоров и задвижек для гаражных ворот — зафиксировать их в закрытом положении и не дать открыться даже под большой нагрузкой. При этом разблокировать стопоры и запоры можно только с внутренней стороны ворот.
Надежные варианты запорного механизма для ворот гаража

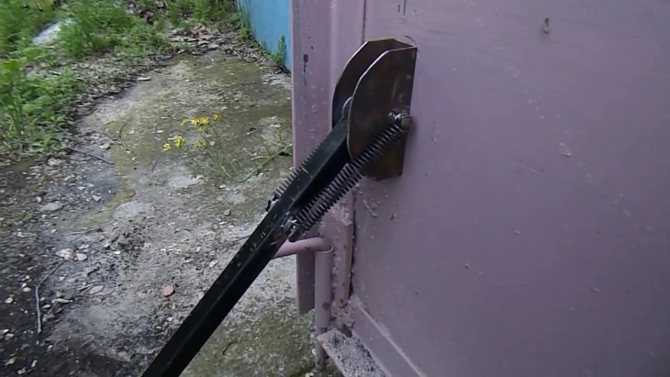

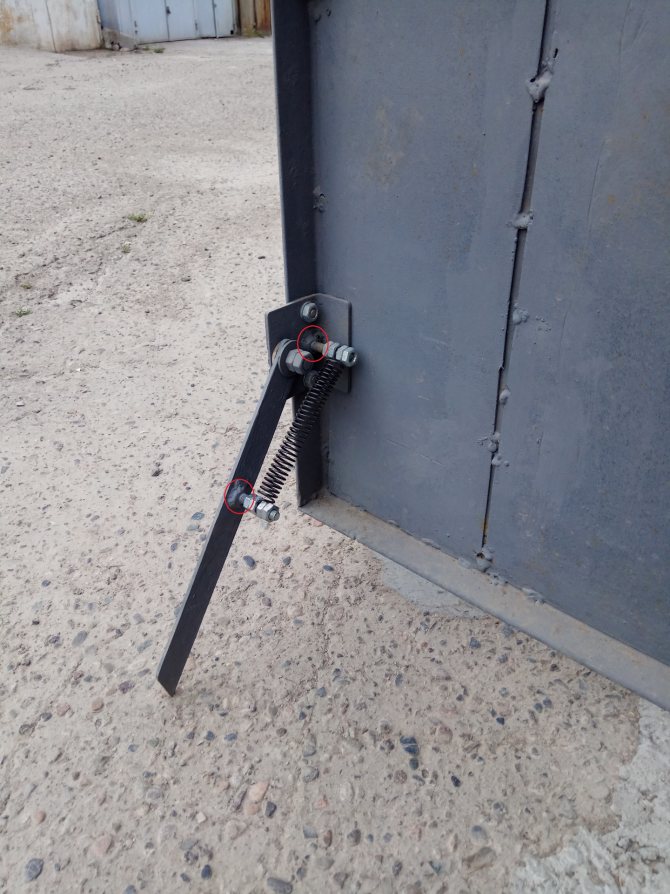

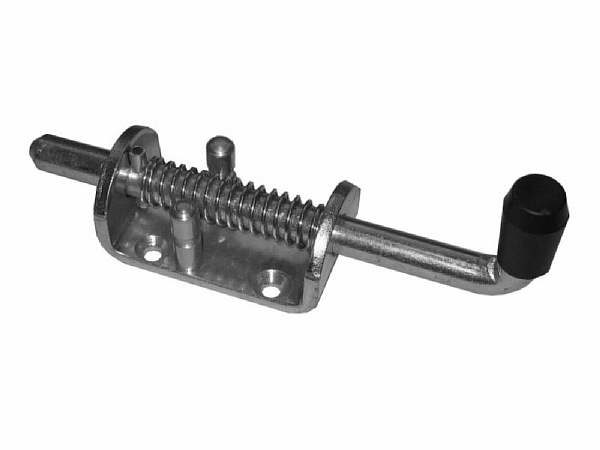

Самые удобные конструкции – на пружинах. Они прочно удерживают створки ворот и дверей. Такие конструкции запора можно устанавливать в любом месте – на раме створок ворот или на самом полотне дверей.
Запоры для гаражных ворот – основные виды конструкции:
- горизонтальные запорные механизмы, которые могут устанавливаться по центру распашных ворот, либо сверху и снизу;

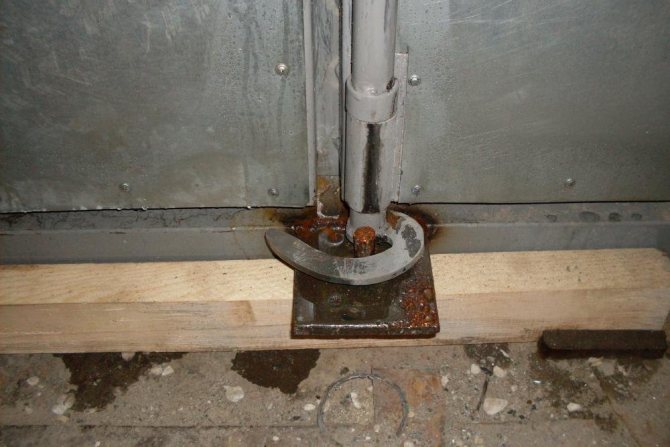

- вертикальные запоры;
- дополнительные запорные механизмы, которые обычно монтируют для удобства, а не для безопасности. Они просто не дают створкам распахнуться от порыва ветра или сквозняка.
Варианты удобных и надежных запорных механизмов для ворот гаража:
- врезной замок;
- сдвижной запор накладной для распашных ворот;
- поворотный запор;
- винтовой и ригельный механизм;
- запор на ворота гаража с фиксацией. Фиксировать запор можно пазовым, поворотным или пружинным методом.
Выбор зависит только от личных предпочтений и финансовых возможностей. Аналоги некоторых дорогих механизмов вполне можно сделать в четыре раза дешевле своими руками.

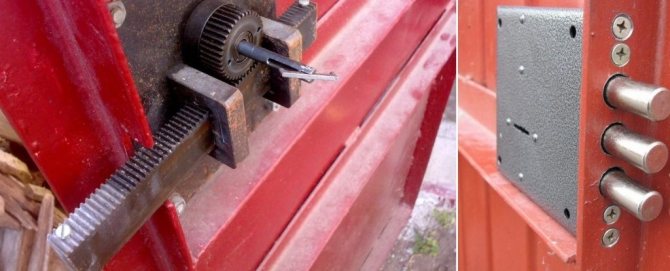

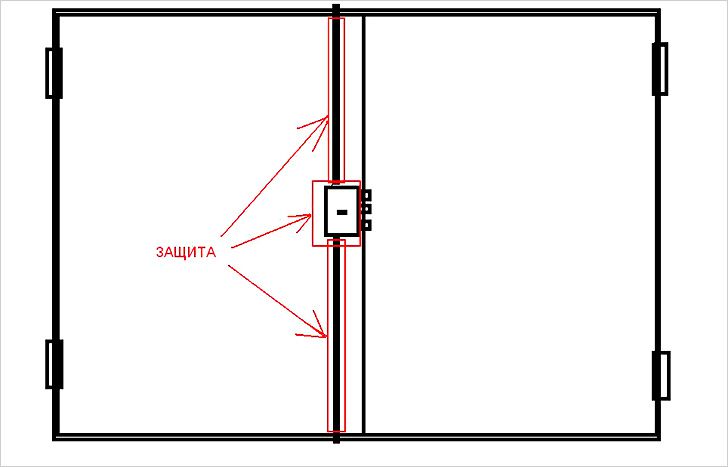

Немного о врезных замках
Сувальдный механизм замка, который обеспечивает секретность, для гаража, особенно в северных регионах не рекомендуется. Часто пластины этого «тетриса» заклинивает, и открыть замок становится очень проблематично.
Простой и надежный механизм секретности, который подойдет для любого замка в гараже – реечная пара. На грани засова и на самом ключе нарезаем пилу (нужны угловые пазы и выступы). Когда ключ, похожий на сверло, вставляется и надавливается, то ворота легко открываются. Такой простой и надежный механизм можно установить даже на большой массивный запор.
Такая конструкция выдерживает любые морозы. Единственный минус – ключ слишком большой. Но ограничиваться только замком на ворота нельзя, нужны надежные боковые и центральные запоры на распашные ворота гаража.
Преимущества
Некоторые считают запоры устаревшим способом запирания распашных ворот, калиток, дверей.
В настоящее время в магазинах есть большое количество новых замков, электрические ключи, системы видеонаблюдения и дистанционного управления. Однако засовы имеют ряд преимуществ, которые обуславливают их популярность и сегодня:

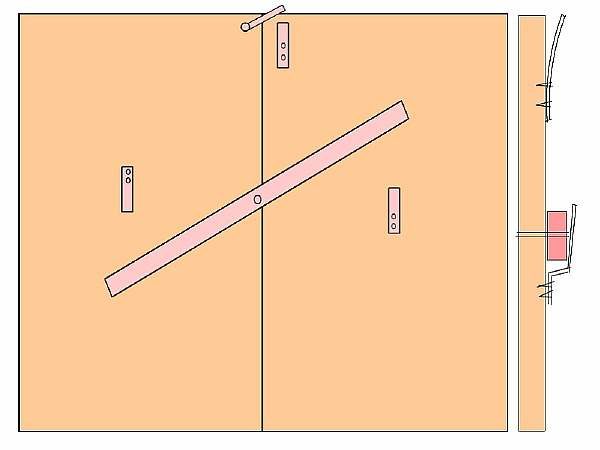

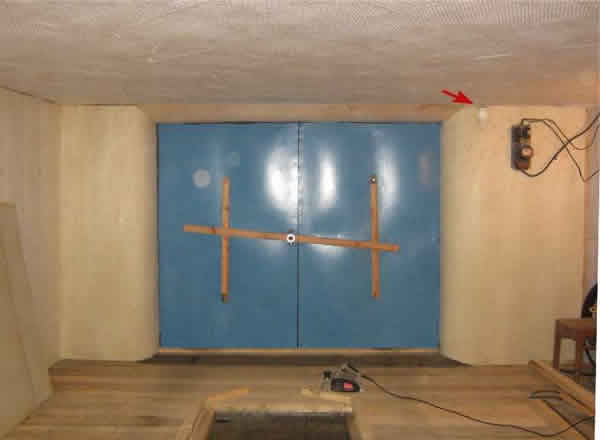

Простой запор «вертушка»
Вертушки запоры на гаражные ворота своими руками можно сделать быстро и просто. Для этого понадобятся деревянные бруски 50 мм и металлическая полоса.
Удобные и надежные запоры типа вертушки прекрасно подходят для распашных ворот, но в продаже их нет – невыгодно их делать производителям.

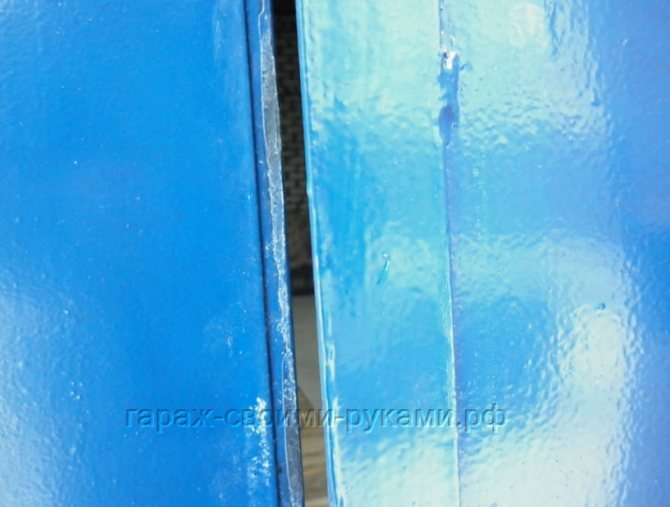

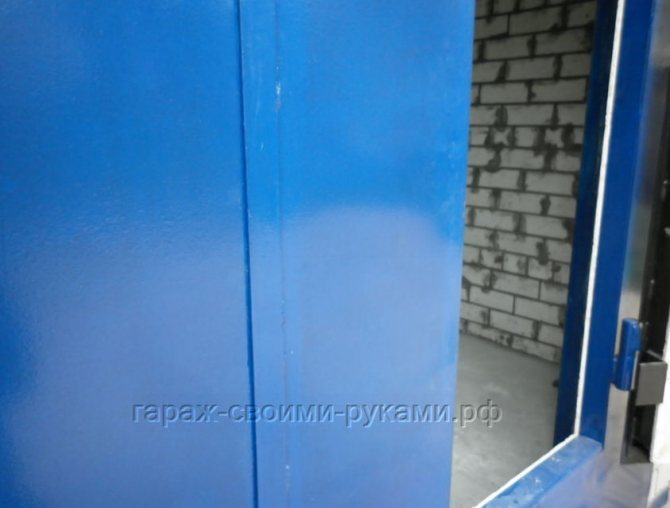

Принцип работы такого запора простейший – по центру закрепляется сквозным болтом перекладина, которая передвигается по брускам клиновидной формы. Когда ворота закрыты, то створки плотно прилегают друг к другу, упираясь в дверной блок.
Такой тип механизма закрывает надежно распашные ворота, даже без дополнительных засовов. Снаружи вскрыть невозможно, а изнутри открывается «легким движением руки».
Как сделать вертушку запор для гаражных ворот:
- сверху крепим металлическую защелку, которая будет крутиться на саморезе (диаметр 8-10), шляпка шестигранная. Верхняя защелка нужна для увеличения жесткости и предотвращения деформации и перекручивания створок, к тому же это дополнительный упор;
- размер самой планки вертушки 4,5 х 10 х 200 см. Это может быть стальная полоса или деревянный брусок, толщина не меньше 5 мм. Длину выбираем в зависимости от ширины створок, обычно длина должна составлять две трети ширины ворот;
- по центру изнутри к левой створке ворот гаража вертушку закрепляем сквозным болтом (диаметр 10 -12 мм). Отступ от края створки – 6 – 10 см;
- чтобы болт легко проворачивался, на него одеваем две шайбы;

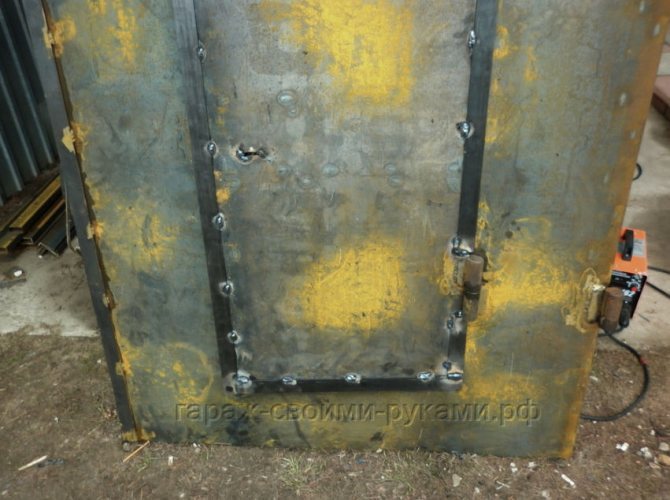

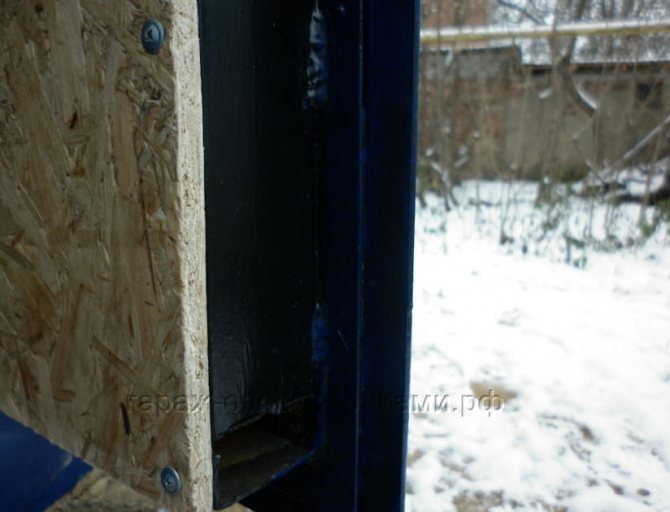

- на полотно ворот, на двух створках делаем паз фиксатор из швеллера, в котором будет крепиться планка при повороте. Лучше стачать швеллер клином, чтобы планка легко попадала в паз;

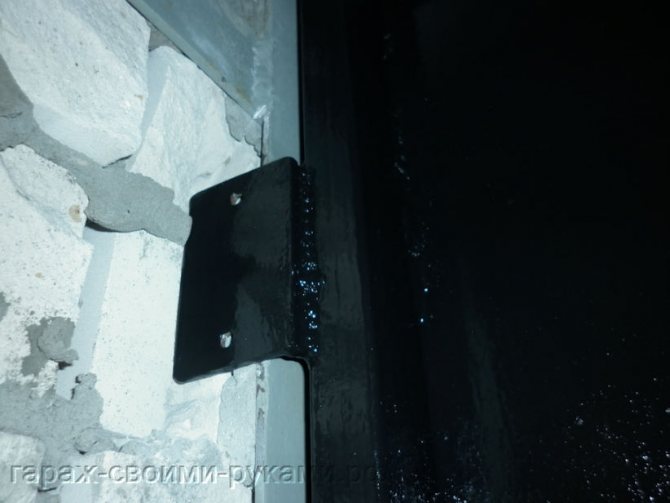

- к правой створке с внешней стороны крепим рейку упор, которая должна выступать за створку на 10 – 20 мм.

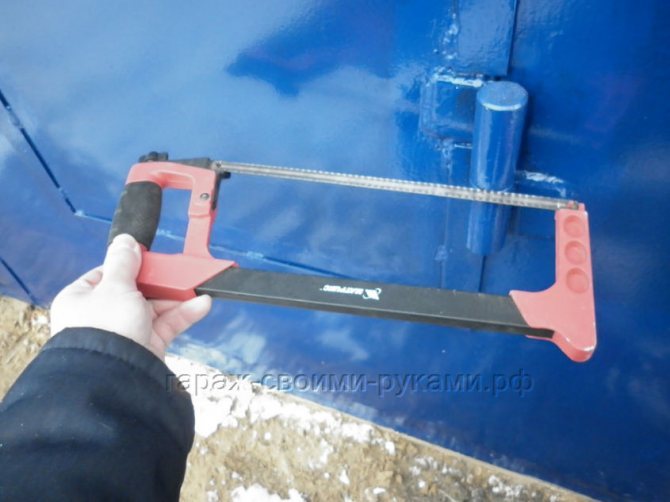

Болты снаружи нужно сточить, чтобы их нельзя было открутить. Такие запоры на гаражные ворота плотно держат створки при любом сильном ветре и снаружи их открыть невозможно.

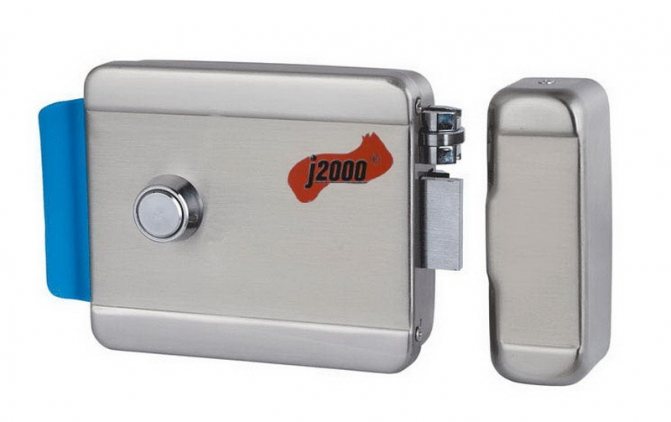

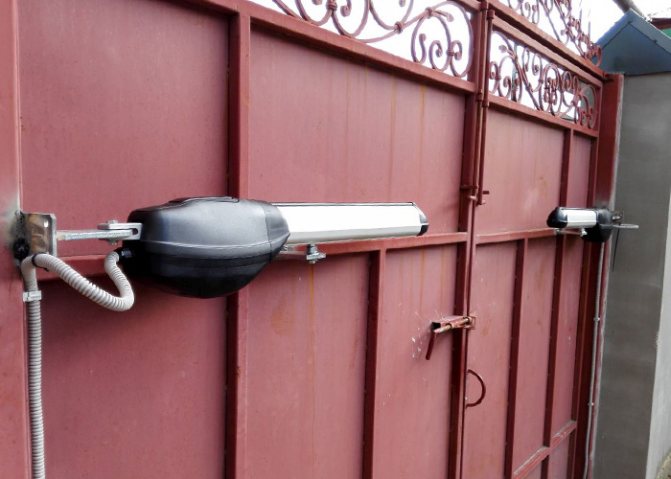

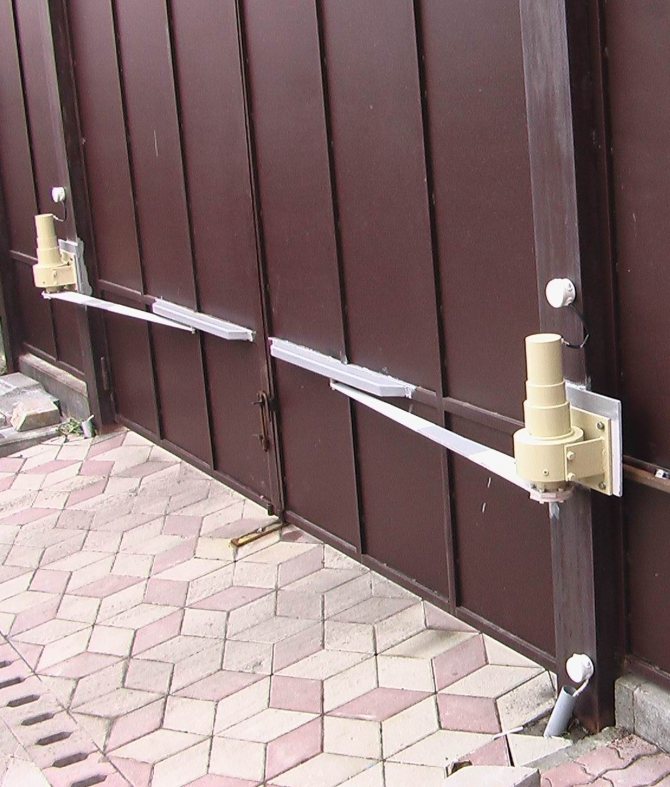

Автоматизированные системы
Большую популярность набирают современные системы запорных механизмов. Для того чтобы их открыть в некоторых случаях нет необходимости выходить из машины, все происходит в автоматическом режиме. Среди них можно отметить основные группы:
Читайте также:

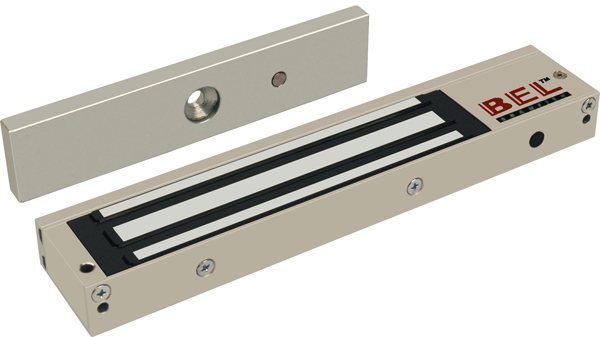

- электромагнитные;
- электромеханические.
Первый вариант запорных механизмов можно часто наблюдать на подъездах, где есть домофоны. Принцип функционирования такого прибора заключается в наличии электромагнита. Если на него подается напряжение, то он надежно фиксирует створку в закрытом состоянии, когда подносится специальный магнитный ключ-карта или используется код доступа, тогда питание на некоторое время отключается и есть возможность войти. Электромеханические замки по внешнему виду отличаются от обычных несколько большими габаритами. Объясняется это наличием сервопривода. Двигатель приводит в действие ригель, который открывает и закрывает дверь. Управлять таким замком можно через специальное приложение, через кодовую панель или ключом.
Производители и компании, которые занимаются установкой охранного оборудования, могут предложить своим клиентам управление такими замками посредством сканера отпечатка пальца. Срабатывает такой сканер только на заранее заданный отпечаток. Чаще всего система питается от 12 вольт, поэтому не придется переживать о безопасности пользователей. Популярными остаются механические засовы с применением кодовых панелей. Такие засовы имеют высокую надежность до того момента, пока часто используемые клавиши не начинают западать. Поэтому рекомендуется время от времени менять пароль засова. Всегда есть возможность собрать свою конструкцию.

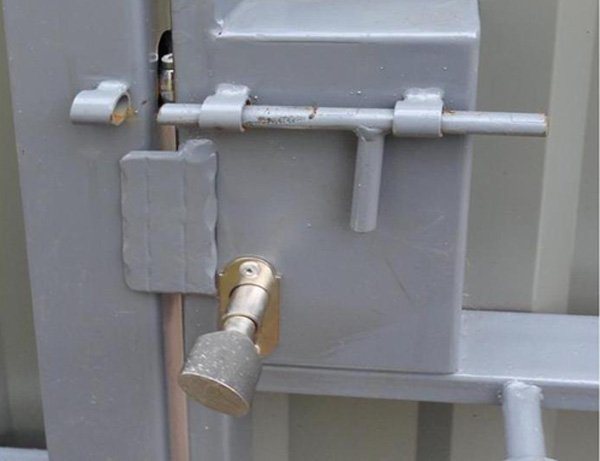

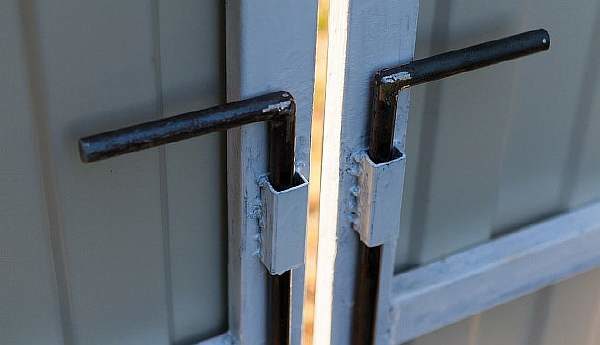

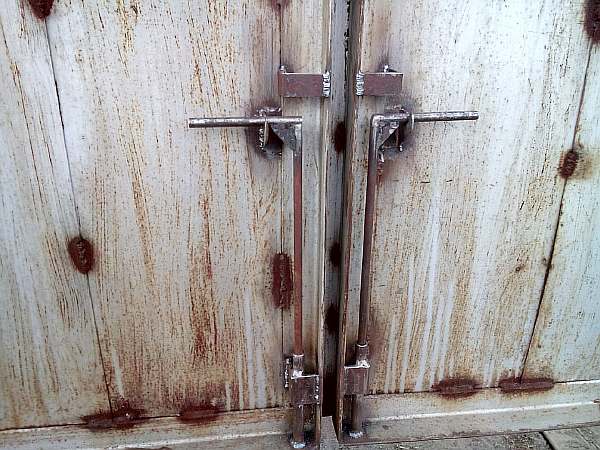

Шпингалеты – просто и надежно
Минус такого запора в том, что он не обеспечивает плотное прилегание створок. Но такой тип задвижки надежен и долговечен, практически не ломается.
Шпингалет – это металлический стержень с упором, который ездит по рейке. Шпингалет стоит недорого, а простой механизм можно сварить из обычного железного прутка.
Как сделать простой шпингалет:
- нужно два металлических прутка (диаметр больше 10 мм);
- к пруту крепим ручку. Для горизонтального шпингалета ручку привариваем по центру прутка, для вертикального запора – сверху;
- для паза нужна металлическая трубка, диаметром чуть больше прутка, чтобы он прочно фиксировался в трубке;
- привариваем трубку к одной створке или к нижней раме ворот для вертикального шпингалета;
- на другой створке крепим такую же трубку, меньшей длины. Тщательно меряем, чтобы трубки на створках были на одном уровне и пруток легко двигался и попадал в паз;
- дополнительно, чтобы зафиксировать закрытый запор привариваем проушину, в которую надо вставить ручку прутка.

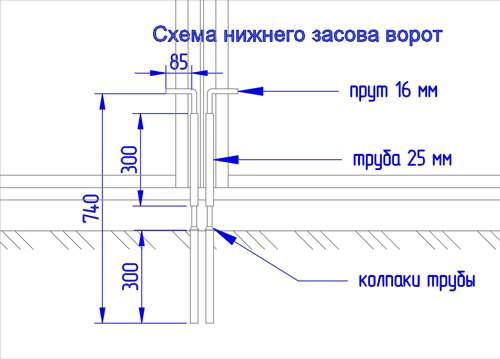

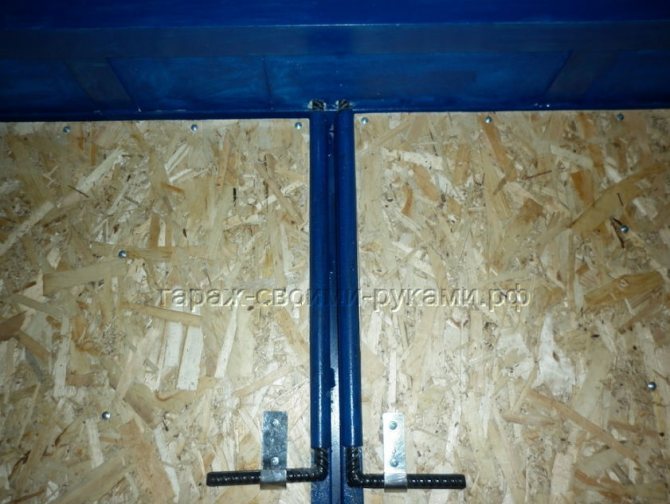

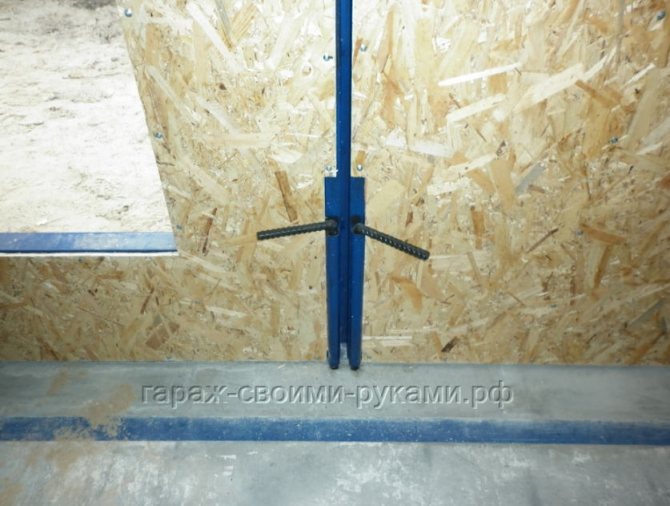

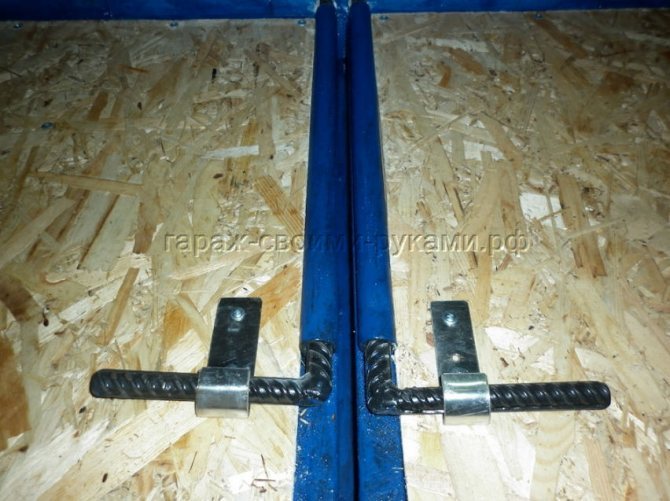

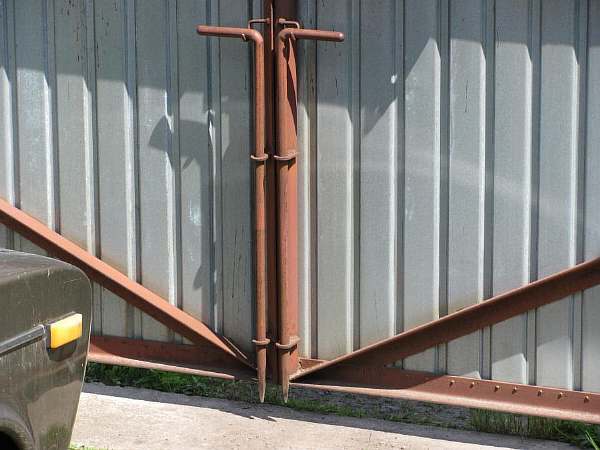

Вертикальные шпингалеты, приваренные на двух створках ворот, ближе к центру надежно фиксируют ворота. Можно трубу паз вкопать прямо в землю, так будет надежней и проще.
Совет. Для вертикального запора можно использовать мощные крючки. Надо будет только приварить проушину к нижней раме ворот и закрепить крючок на каждой створке. Располагать крючки тоже нужно ближе к соединению створок, так фиксация надежней, нет люфта.
Разновидности
Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.
Тип конструкции
По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.
Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.
Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.
Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.
Легкость в монтаже
Особенности установки
Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.
Расположение
Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.
Виды моделей

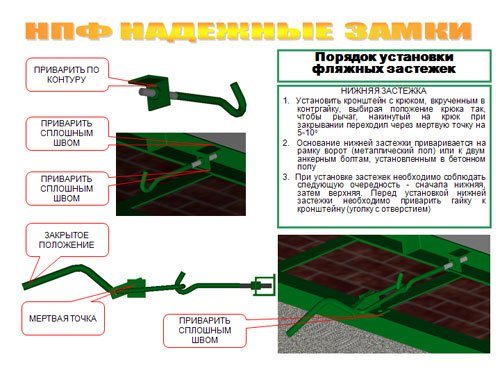

Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.

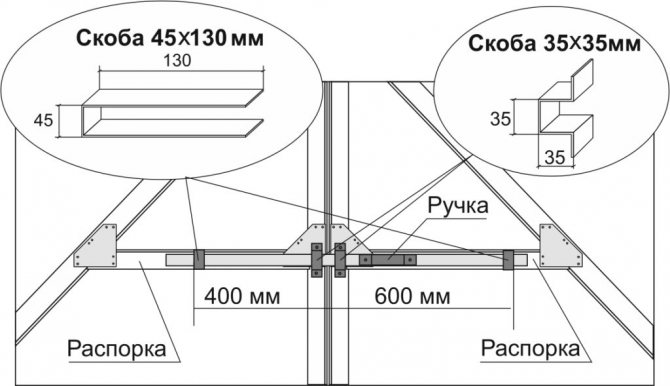

Шлагбаум для ворот гаража
Шлагбаум не обеспечивает плотного прилегания створок, но открыть ворота снаружи невозможно. Полосу делают из деревянного бруска или швеллера.
- отверстие для поворотного болта (М10 или М12) сверлим на расстоянии 8 см от торца планки. Длина болта – учитываем толщину створки, толщину самой полосы запора и две шайбы, оставляем резьбу для закручивания гайки;
- сверлим отверстие для болта в створке ворот, приложив полосу запора;
- важно, чтобы болт, на котором крутится шлагбаум, имел широкую прочную шляпку, так как на нее приходится вся нагрузка и упор;
- на двух створках крепим сваркой три паза захвата. Один паз на створке, где закрепили полосу шлагбаума, ближе к торцу, второй – напротив, на другой створки, тоже ближе к торцу створки, третий – в самом дальнем конце второй створки, чтобы в нее попадал конце полосы шлагбаума.
Дополнительно в последнем пазе можно сделать проушины для крепления навесного замка. На видео процесс понятен и прост в исполнении, нужна только сварка и несколько полос металла. https://www.youtube.com/watch?v=ir22ua7vpa8
Изготовление своими руками
Для калитки важны красота, точность, желательно какое-то изящество, поэтому замок для нее проще купить. Цели запорного механизма на гараже – обеспечение надежности и соответствие конкретному виду дверей. В связи с этим запоры чаще делают своими руками.

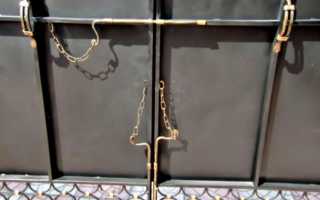

Запор в проушинах
С каждой стороны створок ворот или в их центральной части приваривают проушины. В них вставляют засов или навесной замок.
Шпингалет
Аналогичным образом делают шпингалет. Привариваются две или больше петель по краям воротных створок. С одной стороны прикрепляют язычок. Он должен плотно входить в петлю на другом полотне. Петля может быть расположена на том же уровне створки, что и язычок, но иногда ее крепят сверху или снизу. Язычок в этом случае идет по диагонали.
Многие думают, что такой тип засова самый ненадежный. Считается, что его отличает низкая стойкость к взломам. Связывают это с тем, что, когда закрывается шпингалет, остается небольшой зазор.

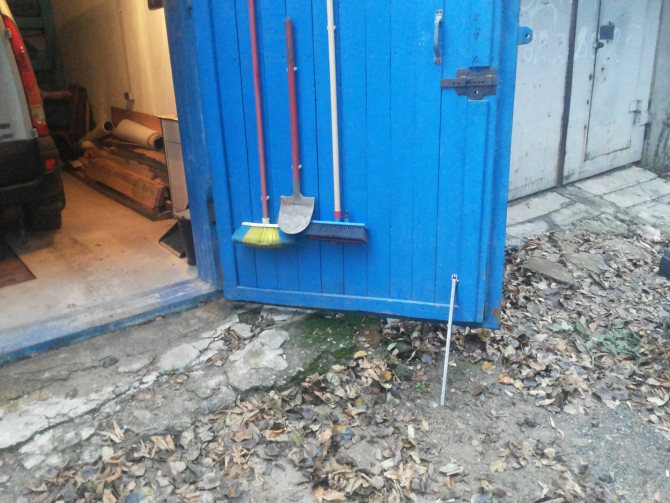

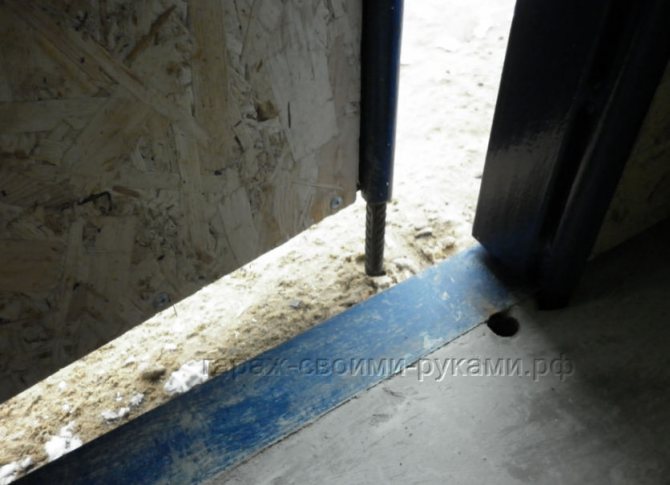

Штырьковый механизм
Приусадебный дом, гараж часто оборудуют засовом обычного контейнерного вида. Изготовить его просто:

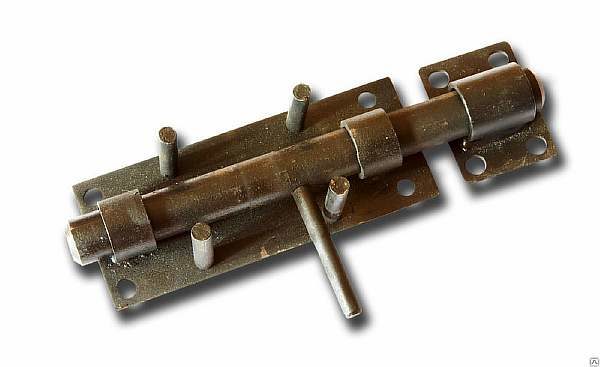

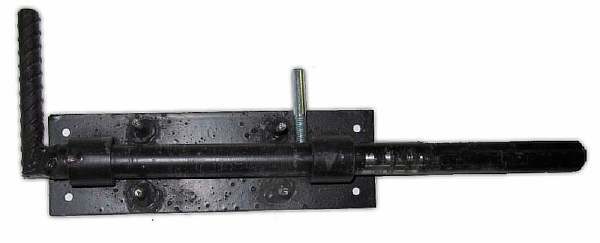

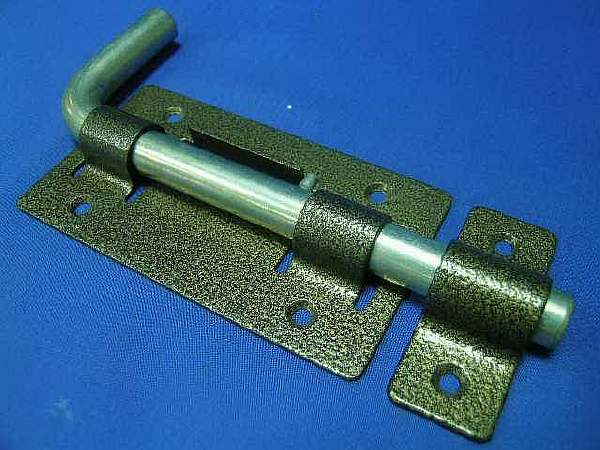

На фото изображен обычный засов.
Такое запорное приспособление устанавливают и в верхней части двери.
Вместо труб иногда используют петли.

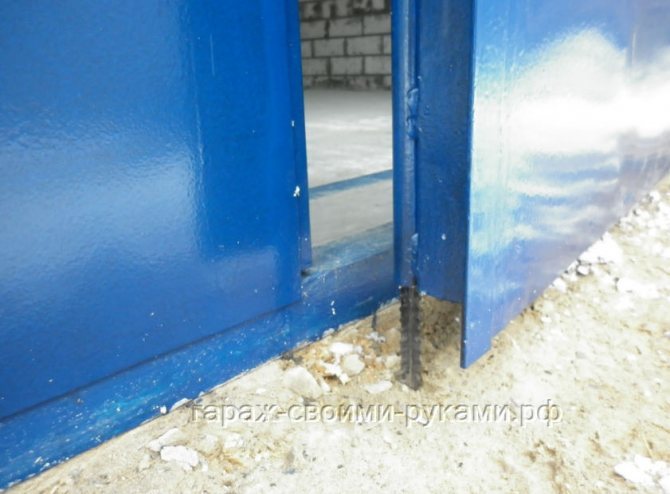

Ответные трубки в землю вкапывают не всегда. Нижние концы стержня из арматуры в этом случае затачивают. Стержень при этом доходит только до грунта. Контейнерный запор для воротных створок считается надежным и крепким.
Засов

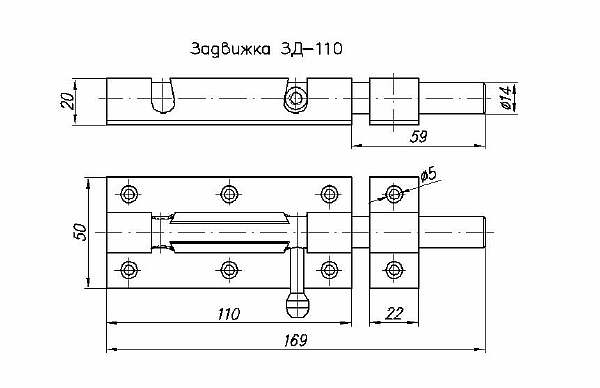

Чертеж для изготовления своими руками
Чтобы изготовить засовный механизм, берут шпингалет, металлическое основание, а также скобы. Пластину, которая будет основанием, прикручивают к створкам. Желательно, чтобы ее длина соответствовала ширине полотен. К пластине полотна приваривают скобы, через них пропускают засов. Для удобства к засову приваривают ограничитель или ручку.
Защелка
Берут металлические крючки, имеющие форму буквы Г. Их может быть четыре или шесть. Все они должны иметь одинаковый размер. По одному крючку прикручивают в месте, где дверные створки соприкасаются. Еще пару – на концах полотен напротив друг друга. Засов в виде трубы из металла продевается сквозь крючки. На него для облегчения использования приваривают ручку.
На видео рассказывается, как сделать задвижку своими руками.
Вертушка
Запорные механизмы этого вида закрепляют на воротах, изготовленных из металла, и на калитках. Чтобы их изготовить, необходимо:
Полотна фиксируются очень крепко. Такая самоделка надежно защищает от проникновения посторонних лиц.
Для другого варианта вертушки используют брусок и одну металлическую пластину. Брусок прикручивают на краю одного из полотен, пластину – на другой створке. Механизм работает по типу шлагбаума.
Особенность устройства в виде вертушки – отсутствие каких-либо деталей с наружной стороны дверного полотна.

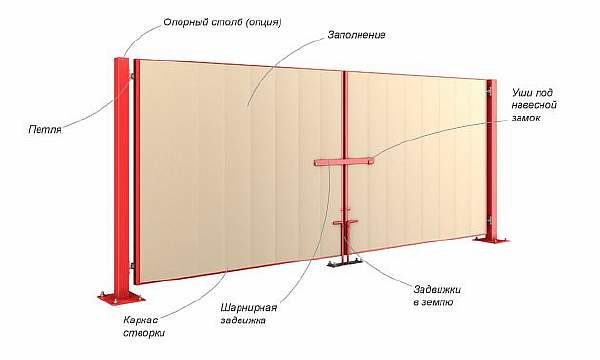

Блокировка сооружений из профнастила
Заборы на дачных участках, ворота хозяйственных построек, гаражей часто делают из профлиста. Блокирующие устройства прикрепляют к подготовленным рамкам створок из профильной трубы или каркасам, сделанным из металла. Профтрубам отдают предпочтение те, кто ценит надежность. Металлические элементы более эстетичны, но менее прочны.
При изготовлении запора для ворот из профнастила, состоящих из двух частей, на каждую из них устанавливается по одному запору.
В начале работы на раме или створке ворот карандашом или маркером отмечают то место, где будет находиться замок, определяют, насколько длинным будет прут, а также локацию в земле, куда он будет входить.
Источник

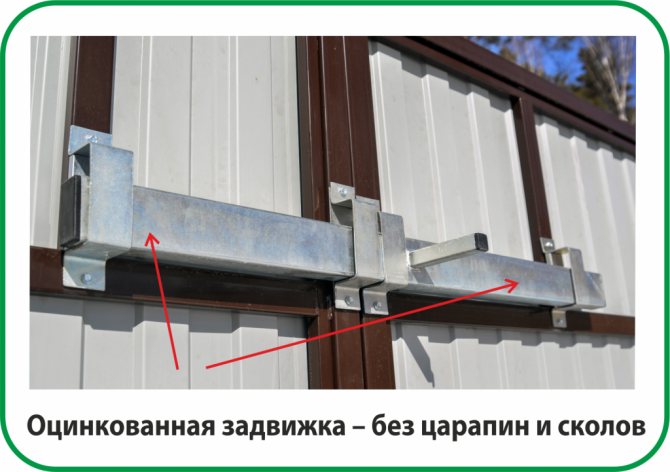

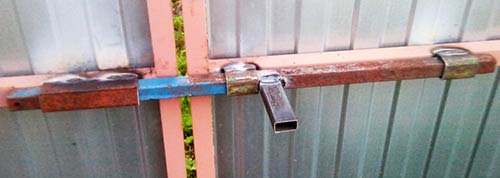

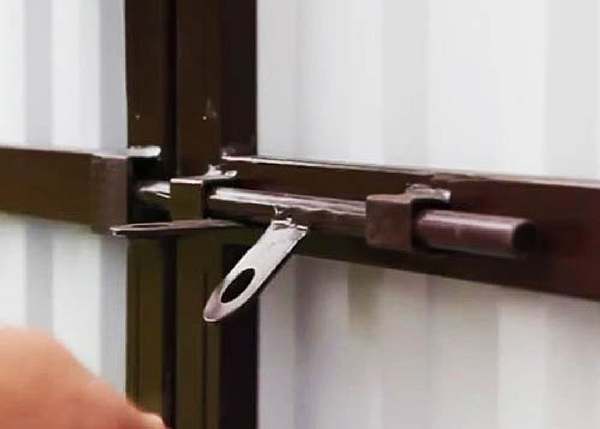

Сдвижные запоры
Проще купить в магазине и просто приварить к створкам распашных ворот гаража. Но, если такой возможности нет, то можно сделать такую задвижку своими руками:
- нужна металлическая полоса – длина 40 см и ширина – 5 см;
- эта полоса должна двигаться по пазам направляющим;
- направляющие с двух сторон створок можно приварить к створке на металлической пластине на полотно ворот;
- сам засов крепим к другой створке саморезами по металлу или сваркой;
- на полосу, с краю и на край направляющей крепим дужки, чтобы можно было дополнительно зафиксировать навесным замком.
Обязательно проверьте несколько раз правильность выставления пазов и полос, чтобы их не заклинивало при закрывании. Потом можно смазать запоры машинным маслом.
Оповещение, как средство защиты от проникновения
На дачах повсеместно устанавливаются «голосистые охранники» звуковой сигнальной системы. Кто мало-мальски дружит с электричеством и электроникой, оснащает окна, двери чувствительными датчиками, реагирующими на любые попытки вторжения. Такие же анализаторы можно зафиксировать и на калитке у входа. Информация, полученная от них, передается в общую систему, где преобразуется в сигнал. Громкий тональный звук пугает не только непрошеных гостей, но и всю округу. Чем больше датчиков, тем система эффективнее, а стало быть, дороже. Но какой бы совершенной она не была, без калитки в сложной цепочке получения и обработки информации все равно не обойтись.
Преимущества
Если сделать запор для ворот своими руками, то это реальная возможность сэкономить некоторые денежные средства или удовлетворить тягу к творчеству, которая присуща каждому рачительному хозяину.
Иногда это стремление к творчеству присуще людям, которым ничего не стоит купить самые дорогие и современные устройства для ворот и калиток, а также приобрести задвижки с электронными устройствами и на сигнализации.
Их можно купить в специализированном магазине или заказать с доставкой на сайте «Леруа Мерлен». Это может быть изделие от самого престижного изготовителя или раскрученного бренда типа Came – новейший, электромеханический, предназначенный специально для распашных ворот.
Основная цель установки защитного устройства на воротах любой конструкции – охрана территории, на которой расположено частное землевладение и постройки хозяйственного и бытового назначения. Стоит отметить следующее:
Изготовление своими руками запоров для нехитрых дачных створок, как правило, ставит целью не давать им открываться. Для этого достаточно стопорного устройства. Но хозяин все равно покупает что-то вроде засова, чтобы при переезде в город закрыть участок от проникновения посторонних.
И пусть такой запор можно открыть ломиком или шпилькой, все равно он на некоторое время оставляет ощущение надежной преграды. Поэтому все самое ценное лучше вывезти заранее. Однако данный вариант не подходит для гаражных ворот, потому что автомобиль представляет куда более ощутимую ценность, чем нехитрый дачный скарб. Если же нужно сделать безопасным приусадебный участок, то лучше предпочесть более сложный, врезной или электромагнитный замок.
Разновидности
Дифференциация запоров для ворот напоминает развернутую медицинскую классификацию, в которой отсутствует четкий способ выбора предпочтений и критериев из-за их огромного количества. Даже люди, которые занимаются розничной продажей запорных механизмов и фиксаторов, затрудняются в способе разграничения по существующим типам.
Самое простое – разделение на горизонтальные, вертикальные и дополнительные виды. Основное различие при этом ориентировано на направление запорного языка или более примитивные приспособления для хозпостроек, калиток, межкомнатных дверей. Это места, где вероятность проникновения чужого человека сводится к минимуму из-за существования основных, более надежных.
Специалист, у которого в распоряжении склад со скобяным и замочным товаром, легко разграничит свой ассортимент на следующие категории:
Изготовление своими руками
Практически любое устройство можно соорудить самостоятельно, если иметь необходимые инструменты, запчасти и чертеж. Не все из них относятся к простым механизмам, но при наличии рук и головы поддаются изготовлению.
Запор в проушинах
Простейшее приспособление, для которого нужны проушины и инструмент для крепления. Закрепив на обеих створках петли для продевания засова, в проушины вставляют запор произвольной формы или дужку навесного замка. На дерево такое устройство крепится с помощью дрели. Для металла нужен сварочный аппарат.
Шпингалет
Можно собрать запоры для распашных ворот данного вида самостоятельно из специальной фурнитуры. Она продается в магазинах, также можно приспособить вспомогательные материалы. Для этого необходимо взять трубочку с прорезями и отверстием для болтов и фигурный штырек. Сейчас в продаже есть шпингалеты врезные, накладные, встраиваемые, открытые и закрытые, из металла, меди и даже специально для пластиковых дверей.
Штырьковый вариант
Это самое простое устройство. Оно подойдет для откатной конструкции ворот. Достаточно приварить к воротам две полые трубы, а затем такие же отрезки вкопать в грунт. В совпадающие отверстия труб вставляют простой шпингалет из арматуры.
Засов
К воротам привариваются 4 скобы (по 2 с каждой стороны). В них вдевается засов с ограничителем, который наваривают или делают методом загиба. На гаражных или простых распашных воротах крепят металлические пластины. Это необходимо для облегчения хода и сохранности створок.
Также можно выполнить засов для гаража, например, из обрезков круглых или профильных труб. Схема изготовления конструкции представлена на чертеже ниже.
Защелка
Под защелкой самодеятельные мастера понимают любое устройство, позволяющее запереть створки так, чтобы не особенно было видно с наружной стороны. Это может быть крючок с петлей, штырек или шпингалет с тросиком, позволяющий открыть снаружи.

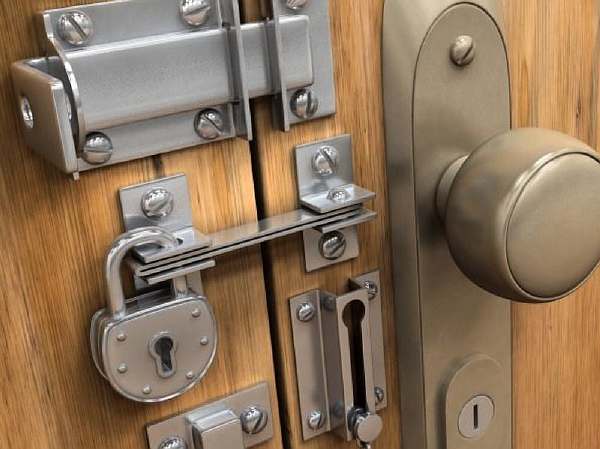

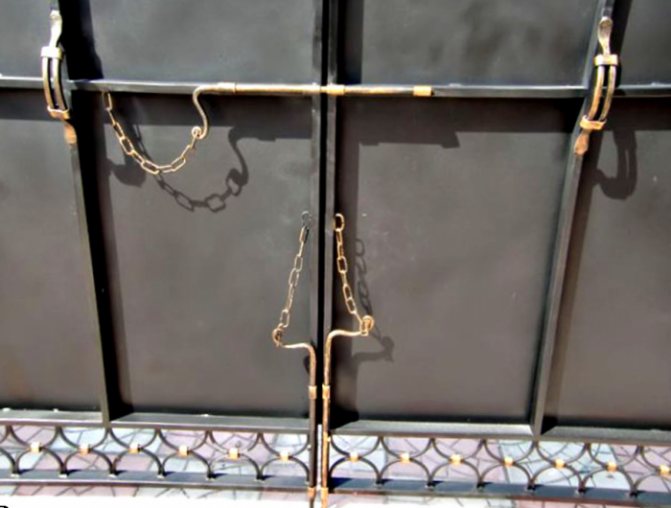

На фото изображены защелки и засовы.
Вертушка
Планку, рейку или металлическую пластину прикрепляют к одной из воротных стоек болтом с гайкой. Поворот на оси вращения приводит к надежному запиранию обеих половинок ворот. Также можно использовать деревянную планку. Принцип ее монтажа не отличается от металлической.
Сейфовый механизм
Система, которая вряд ли будет под силу новичку. В нее входят запорные пальцы и крючки, наваренные на длинном стержне. Поворотный механизм обеспечивает захват засовов сверху и снизу и закрывает дверцы более чем надежно.

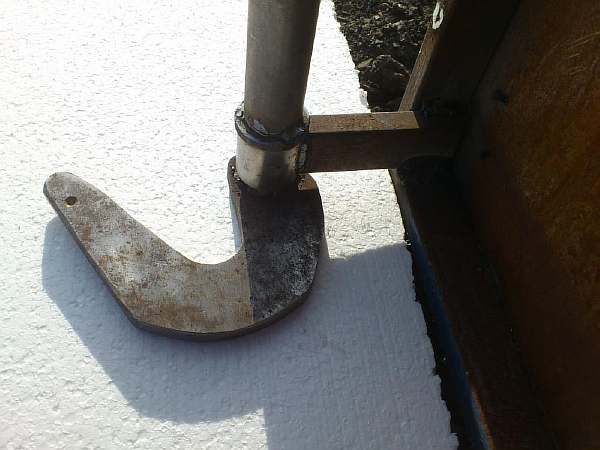

Упоры на карабинах

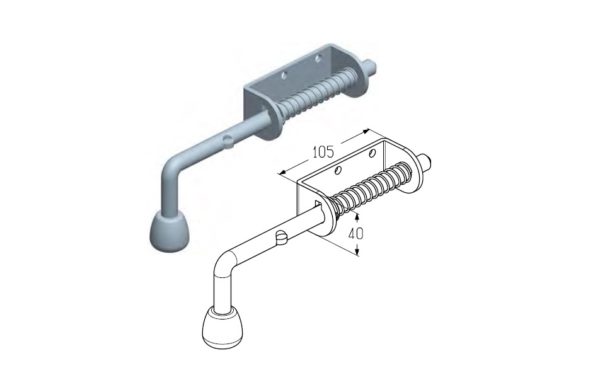

Понадобятся штырь с пружиной и скоба с отверстиями, которую крепят к створке ворот. Тонкости монтажа можно посмотреть на видео от профессионалов.
Фиксатор-ловушка
Даже профессионалы признают, что его обустройство – достаточно сложный процесс. Для этого необходимо бетонирование, наваривание накладок и колец, изготовление стопора. Также в металлической трубе нужно будет проделать отверстие. Перед началом работы следует внимательно изучить инструкции и провести тщательные расчеты по чертежу.
