Принципы правильного размещения радиатора отопления

Стоит ли использовать однотрубную отопительную систему

При прокладке труб часто используется 2-трубная схема отопительной системы. Схематически ее можно представить в виде 2 контуров, один отвечает за подачу горячей воды в радиаторы, а второй – за отвод остывшего теплоносителя и его подачу в котел. Такой подход позволяет организовать циркуляцию воды одинаковой температуры во все батареи.

Существенным недостатком такого способа организации отопления считаются финансовые затраты на трубы (цена устройства такого отопления будет примерно в 1,5-2 раза больше, чем однотрубного), да и трудоемкость возрастает. К тому же трубы сложнее будет замаскировать.

Однотрубная схема не предполагает наличие отдельного стояка для отвода охлажденного теплоносителя, то есть труб потребуется примерно вдвое меньше. Схематически ее можно представить в виде замкнутого контура, а подключение радиаторов при однотрубной системе отопления выполнено последовательно.

Сравнение одно- и двухтрубной системы отопления

Массово применяться такая система стала в период строительного бума еще при СССР, тогда же и обнаружились ее существенные недостатки:

главным можно считать то, что последние батареи в контуре получают теплоноситель с температурой примерно на 30-50% ниже, чем ближайшие к котлу, это приводит к тому, что помещения отапливаются крайне неравномерно;

Обратите внимание! Этот недостаток легко решить, увеличивая число секций последних радиаторов. Но при строительстве большого числа объектов это приведет к увеличению расчетов, что не очень удобно

• понадобится довольно мощный насос, организовать перемещение теплоносителя самотеком не выйдет;
• для нее характерны большие теплопотери;
• запуск системы длится дольше, чем в случае с двухтрубной системой;
• при выполнении работ своими руками особенно велик риск возникновения воздушных пробок в процессе эксплуатации. Просто довольно часто не удается выдержать нужные уклоны на всем протяжении труб.

Перечисленный список недостатков характерен для обычной однотрубной отопительной системы. В наши дни большая часть перечисленных недостатков успешно устраняется установкой нехитрых приспособлений. Например, уже можно регулировать температуру в отдельно взятых батареях, а установка балансировочных вентилей позволит добиться практически одинаковых условий работы для всех батарей контура.

Учитывая существенную экономию на материалах, такая схема отопительной системы однозначно заслуживает внимания.

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

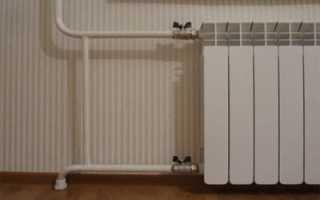

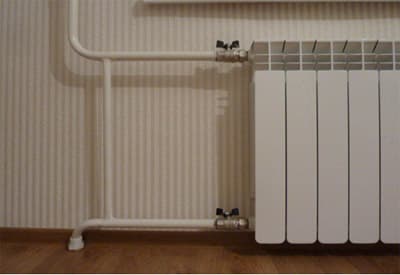

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.

• Применяется в квартирах с однотрубной системой подачи теплоносителя.
• Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

• Эффективная теплоотдача при любом количестве секций.
• Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

• Используется при скрытой подводке труб в полу.
• Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

Особенности установки радиаторов отопления под разные виды оконных конструкций

Правильная установка радиатора отопления зависит от типа и конструкции окон. Для оконных блоков разных конструкций применяются батареи, размеры которых соответствуют размерам пространства под ними.

Исходя из этого, можно выделить несколько основных вариантов того, как разместить конвектора под окном:

1. Стандартное размещение относительно окна батареи.
2. Установка конвекторов у стен в балконных блоках, имеющих дверной проем.
3. Плоские пластинчатые конвекторы для панорамных окон.
4. Конвектор в полу под витражное окно.
5. Скрытая установка радиатора под подоконник.
6. Напольные батареи под панорамным блоком.

Большинство этих способов не имеют четкой регламентации в СНиП, поэтому чтобы повесить батарею отопления правильно необходимо учитывать рекомендации производителей и строителей.

Стандартное размещение батареи

Правильное расположение относительно окна батареи определяются строительными нормами. Однако профессионалы рекомендуют повесить батарею отопления так, чтобы она на ¼ часть своей ширины выступала за пределы подоконника. Это позволит создать наиболее эффективный тепловой экран вокруг окна.

Кроме того, рекомендуется конвектор под большой оконный проем выбирать с внутренним оребрением, чтобы процесс конвекции был максимальным.

В балконных блоках

Конвектор под стеклопакетом балконного блока рекомендуется устанавливать на всю ширину подоконника. Край батареи, выходящий к двери блока, рекомендуется разместить на расстоянии 3-4 см от нее. В этом месте не рекомендуется устанавливать запорную арматуру или регуляторы температуры. Для установки выбирается прибор, мощность которого на 10-15% больше расчетной для этого помещения.

Специальные конвекторы для панорамных окон

Радиаторы отопления под панорамные окна выбираются исходя из размеров пространства под окном. Часто бывает, что панорамное окно начинается на уровне пола, без подоконника. В таком случае рекомендуется установка возле окна батареи в напольном варианте. Если же напольное расположение радиатора не вписывается в концепцию интерьера можно установить конвектор под пол, закрыв его декоративной решеткой.

Конвектор в полу под витражами

Витражные окна в последнее время становятся все более популярными не только для украшения лестничных площадок и зимних садов, но и рабочих кабинетов, и жилых комнат

И если в помещении имеется такое окно, то радиаторы для витражных окон рекомендуется устанавливать так, чтобы они не отвлекали внимание и гармонично вписывались в интерьер. Специфика установки таких приборов заключается в том, чтобы максимально эффективно обеспечить направление теплого воздуха на витраж

Традиционный витраж со свинцовой или оловянной каймой стекол пропускает намного больше холода, чем обычный стеклопакет. Поэтому в нишу под подоконником, кроме обычного радиатора часто монтируют дополнительно электрический нагреватель.

Скрытая установка радиаторов под подоконник

Удовольствие иметь широкий подоконник-лежанку и смотреть на падающий снег позволительно не многим. Обычно такие широкие подоконники устраиваются в старых домах, с широкими стенами. Поэтому чтобы лежанка была не только удобной, но и теплой под подоконником должен стоять массивный радиатор, способный обогреть большую площадь подоконника. А для того чтобы тепло проникало в помещение в теле подоконника проделываются отверстия.

Напольные батареи

Для окон в полную высоту помещения часто не хватает элемента, визуально ограничивающего пространство. И именно здесь стоит вспомнить о напольных радиаторах. В таких приборах вместо настенного крепления предусмотрены обычные ножки, так что при монтаже отпадает необходимость искать точку опоры для кронштейна. Батарея просто устанавливается на ножки, которые фиксируются на полу дюбелями.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.
Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

Эффективно будет работать батарея, установленная возле дверей

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Требования к месту расположения радиатора в частном доме

Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).

Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене, рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.

Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:

• До пола 8-12 см;
• до подоконника 9-11 см;
• до стены 5-6 см;
• выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).

Требования к конструкции стены и пола:

• Стена, на которой будет крепиться отопительный прибор, должна быть оштукатурена.
• При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
• Напольные крепления для радиатора устанавливаются на чистовой пол.

Инструмент для установки:

• Дрель или перфоратор,
• Сверло 10 мм,
• Молоток,
• Шуруповерт для завинчивания саморезов при использовании угловых кронштейнов,
• Уровень строительный с ватерпасом или лазерный,
• Карандаш,
• Рулетка,
• Накидной радиаторный ключ из пластика,
• Ключ для американки.

Инструкция по монтажу

Чтобы повесить и подключить батарею к трубам отопления, подготовьте такие комплектующие и материалы:

• крюки с пластиковыми дюбелями для крепления радиатора к стене – минимум 3 шт.;
• 2 футорки (боковые пробки) с правой трубной резьбой, обозначены латинской буквой D;
• 2 футорки с левой резьбой, маркировка – S;
• 1 ручной воздухоотводчик (кран Маевского) с ключом;
• 1 заглушка;
• уплотнительная силиконовая нить или лен;
• кран, вентиль балансировочный, термостатический клапан, гарнитура – согласно схеме;
• полипропиленовые, металлопластиковые либо полиэтиленовые трубы внутренним диаметром 10—15 мм на подводки.

Количество креплений зависит от величины отопительного прибора. Алюминиевую батарею до 10 секций надо крепить на 3 крюка или специальных кронштейна – 2 сверху, 1 снизу. В остальных случаях применяется 4 крепления.

Стальные панели продаются в сборе, подвесные кронштейны идут в комплекте. Тяжелые чугунные радиаторы напольного монтажа оснащаются ножками.

Разновидности настенных и напольных кронштейнов, применяемых для крепления батарей

Из инструментов вам понадобится:

• электродрель и сверло, соответствующее твердости стены;
• отвертка либо шуруповерт;
• уровень строительный;
• ключ газовый;
• рулетка, карандаш.

Предварительная сборка

Радиаторные секции стягиваются между собой ниппелями – металлическими сгонами, на которых нарезана левая и правая резьба (на половину длины). Для соединения нужен длинный ключ с насадкой под ниппель, в домашнем хозяйстве такого не найдется. Отсюда совет: попросите скрутить секции прямо в магазине.

Секционную батарею собирайте в таком порядке:

1. Зачистите площадки вокруг боковых отверстий.
2. Закрутите с торцов 4 футорки, аккуратно подтяните их газовым ключом. Обратите внимание: пробки с обычной резьбой должны закручиваться в правые торцы радиатора, с левой резьбой – в левые (если смотреть на лицевую сторону изделия).
3. Неиспользуемый нижний выход закройте заглушкой из комплекта.
4. Пользуясь уплотнительным материалом, запакуйте и вкрутите в верхний канал кран Маевского.
5. В оставшиеся 2 отверстия установите ответную часть американок, отсоединенных от кранов.

Важный момент. Элемент американки с накидной гайкой не нужно заворачивать внутрь футорки до упора. Иначе гайка не отодвинется от края и не даст присоединить сам вентиль. Для вкручивания понадобится специальный внутренний ключ, но при желании можно обойтись мощными пассатижами.

После монтажа американок прикрутите вентили и затяните (пока от руки). Панельные обогреватели сборки не требуют, разве что придется установить воздухоотводчик. Пленку с корпуса не снимайте – она защитит покрытие от случайных повреждений.

Чугунные радиаторы отопления для дома. Сразу нет!

Прежде, чем проводить сравнительный анализ, придется сразу отсечь чугунных представителей. Почему? Отечественные батареи из чугуна имеют немало существенных недостатков, но слабая устойчивость к высокому давлению и некачественные межсекционные прокладки – главные из них. Чугунные батареи требуют перед установкой обязательного разбора и замены прокладок. В противном случае, в системе обязательно появляется течь, особенно при наличии антифриза в качестве главного теплопроводника. Самостоятельный разбор и замена прокладок – оптимальный вариант, но далеко не каждый может это сделать своими руками. При обращении к профессионалам чугунная батарея окажется по себестоимости дороже биметаллической или алюминиевой. Именно поэтому, несмотря на приемлемые цены, высокую коррозионную стойкость и долгий срок службы, эти радиаторы не являются по-настоящему экономными и устанавливаются крайне редко. Другое дело – биметаллические и алюминиевые радиаторы — лучше их ставить в дом.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Выбор места установки батарей отопления в частном доме

Чтобы повесить прибор своими руками, стоит помнить, что патрубки подвода к батареям монтируются с небольшим уклоном навстречу теплоносителю. При перекосах и строго вертикальном размещении в батареях может скапливаться воздух.

Допускаются небольшие отклонения в пару сантиметров. Визуально все должно быть ровно. Но это необязательное условие, чтобы поставить радиатор.

Рекомендации к определению местоположения:

1. Уклон подводящих труб должен составлять 0,005-0,01. Это означает, что каждый погонный метр трубопровода наклоняется на полсантиметра.
2. От пола к радиатору соблюдают интервал 6-10 см, от подоконника – 5-10 см, от стены – 2-5 см.
3. В обязательном порядке соблюдается горизонтальное и вертикальное направление.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции. Так устанавливают щит из теплоотражающего материала. Или выполнить покрытие средством с аналогичными свойствами.

Способы крепления к стене

Выше перечисленные правила важно принимать во внимание при установке крепежных элементов. Чтобы зафиксировать крюк в стене, необходимо просверлить отверстие, вставить в него пластиковый дюбель и уже в него вкрутить крепежный элемент. Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

При установке радиаторов отопления в квартире своими руками важно понимать, как распределяется нагрузка от радиатора на крюки. Вес прибора в основном выдерживают верхние крепежные элементы, нижний крюк только фиксирует прибор в нужном положении

Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления.

Кронштейн для радиатора устанавливается по другой схеме. Перед тем как установить батарею отопления, ее прикладывают к стене. Затем отмечают места, где планируется установка кронштейнов. Отложив радиатор в сторону, прикладывают кронштейн к стене и отмечают точки его крепления. В отмеченных местах делают отверстия, в них вставляют дюбеля, и с помощью винтов фиксируют кронштейн на стене. После установки всех крепежей радиатор устанавливают на место.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Способы увеличения теплоотдачи

С точки зрения отдачи в пространство максимального количества тепла менее эффективен, чем труба, разве что шар. У него еще худшее соотношение поверхности к объему.

Что же делали предки, чтобы эти чудовищные отопительные приборы грели?

Как увеличить теплоотдачу трубы?

Увеличивали инфракрасное излучение отопительного прибора . Простая окраска регистра черной матовой краской давала ощутимое потепление в помещении. Кстати, нынешнее хромирование современных змеевиков для ванной выглядит эффектно, но с точки зрения теплоотдачи прибора — идиотизм чистейшей воды.

Увеличена теплоотдача труб стальных может быть и благодаря оребрению, наваренному или смонтированному иным способом снаружи трубы . Конечная стадия реализации этого способа — конвектор, виток трубы с поперечными пластинами. Разумеется, в этом случае все методы расчета теплоотдачи трубы неприменимы — труба отдает в этом приборе меньшую часть тепла.

Неправильные способы подключения

Радиаторы обычно монтируют без проблем, но того же нельзя сказать о некоторых компонентах системы.

Головка терморегулятора

Ошибки при монтаже устройства приводят к падению эффективности работы. Наиболее часто проблемы вызывают:

Вертикальное размещение головки делают, чтобы она не выпирала в сторону, мешая хождению или уборке. Это приводит к нагреву сильфона, поскольку теплоноситель поднимается от клапана вверх. Для исправления необходимо остановить эксплуатацию, демонтировать устройство, затем установить вновь, расположив горизонтально.

Фото 3. Неправильное вертикальное подключение термоголовки к батарее (слева), правильное горизонтальное размещение (справа).

• Размещение термоголовки в нише или аналогичных ограниченных пространствах. Это приводит к снижению конвекции: тепло оседает в замкнутом объёме, аккумулируется и неправильно отражается от окружающих стенок. Таким образом уменьшается эффективность обогрева.
• Установка штор так, что они закрывают термоголовку. Данный фактор приводит к неправильному определению устройством температуры в помещении. Сильфон перестаёт срабатывать, когда в этом есть необходимость. Решение этой проблемы — вынос датчика на стену, не закрытую лишними предметами. Большинство термоголовок разрешено монтировать на расстоянии до двух метров от труб.
• Важную роль также играет качественная настройка прибора. Рекомендуется пригласить специалиста, который проверит правильность работы и, если возникнет необходимость, изменит характеристики.

Байпас

Проблемы с устройством обычно возникают при замене радиаторов неквалифицированным человеком. Особенно это касается случаев, в которых чугун меняют на другой материал.

Наиболее типичны две ошибки:

• Монтаж на байпасной трубе подачи шарового крана, предназначенного для пуска воды в систему. Через устройство не должен проходить весь теплоноситель: лишь небольшая часть, которой хватит для эксплуатации.
• Байпас подключен к обвязке через смеситель с трёхходовым краном. Теоретически это разрешает регулировать теплоотдачу котла, но практически приводит к порче прибора.

Обе ошибки достаточно легко исправить, изменив принцип подключения байпаса. Следует также отметить несколько правил:

1. Запрещается ставить байпас на свободную трубу в многоквартирных домах.
2. Запрещается установка запорных арматур и клапанов.
3. Допускается уменьшение труб на один типичный размер.
4. В энергонезависимой гравитационной системе необходим насос, причём его подключают исключительно к байпасу.

Внимание! Названные проблемы касаются исключительно многоквартирных домов, в которых они приводят к разбалансировке всей системы. Следствием таких ошибок становится уменьшение количества тепла, которое получают соседи по магистрали

Виды монтажа, описанные выше, нежелательны, но редко приводят к авариям в частных строениях. Это связано с отсутствием других пользователей, у которых может быть иная конфигурация системы, неспособная сочетаться с остальными.

Расчет мощности радиатора

Чтобы отопительная система была достаточно эффективной, нужно правильно подобрать мощность радиаторов для каждого помещения. Есть несколько профессиональных методик расчета, но большинство из них весьма сложны. Несмотря на возможность учета большого количества параметров, владельцы частных домов редко пользуются сложными формулами, предпочитая простые решения.

Самый простой способ расчета выглядит так: для обогрева 1 м3 помещения требуется 20 Вт мощности. Соответственно, зная объем помещения и разделив его на 20, можно без проблем найти желаемый результат. Полученное значение делится на показатель теплоотдачи одной секции радиатора, в результате чего определяется количество секций, необходимых для отопления конкретного помещения. Если качество утепления дома оставляет желать лучшего, то в расчеты стоит внести примерно 15% допуска.

Варианты нижней подводки

Таких всего два, ознакомимся с особенностями каждого из них.

Таблица. Варианты нижней подводки труб.

Наименование, фото	Краткое описание
Односторонняя	Обе трубы в таком случае подключаются с одной стороны. Горячий теплоноситель поступает через верхнюю пробку, а охлажденный отводится через нижнюю.
Разносторонняя	Вход и выход, как можно догадаться из названия, находятся с разных сторон. Данный вариант подводки идеален для индивидуальных отопительных систем. Вариант хорош тем, что горячая вода может поступать в любом направлении, плюс протяженность подачи и «обратки» здесь меньше.

Распространённые разновидности низких батарей

Радиаторы различаются по виду корпуса, размерам рёбер.

Конструкция низких батарей определяется материалами:

Батареи представляют собой секции, полученные сполотом литья. Для теплообмена каждая секция содержит определённое конструкцией число рёбер.

Чугун хрупкий, поэтому сила давления воды внутри такого радиатора должна быть менее 9-11 атмосфер. Поскольку поверхность чугуна после литья получается шероховатой и неровной, на ней внутри радиатора со временем осаждается мусор и создаёт слой, ослабляющий передачу тепла воды чугуну радиатора. Чугунный радиатор хорошо держит тепло и не подвержен разрушению от длительного контакта с водой.

Почему радиаторы отопления устанавливаются под окнами

При использовании для обогрева помещения батарей центрального отопления важно правильно разместить отопительные приборы, чтобы они имели наибольшую эффективность теплоотдачи. Причиной установки приборов отопления именно под оконными проемами несколько.

Основными причинами такого расположения считаются физические процессы передачи тепловой энергии в помещении:

• конвекция воздуха;
• тепловое излучение.

Оконный проем в конструкции помещения имеет большое пространство, оснащенное оконным блоком, через который в помещение и проникает наружный воздух. Как ни усиливалась бы теплоизоляция стен, через рамы и стекло здание теряет от 25 до 35% тепла. Это очень большой показатель теплопотерь. При этом именно через щели в рамах в помещение проникает свежий, но охлажденный воздух.

Поэтому, чтобы в комнате было свежо и комфортно удобнее обеспечить нагрев поступающего свежего воздуха. Создать в проеме тепловой экран, который и обеспечил бы нормальный температурный режим в комнате и естественную циркуляцию его во всей квартире или доме.

При установке радиатора под проемом окна отдаваемое тепло нагревает воздух, поднимает его к подоконнику, где и происходит смешение свежего охлажденного и прогретого от батареи воздуха.

Стена возле оконного проема промерзает особенно сильно. Большая площадь стекол не способствует сохранению тепла, поэтому и стена, доходящая до половины высоты комнаты, здесь промерзает особенно сильно. Если справа и слева от проема несущие стены более мощные, то под ним толщина стены на 10-15 см меньше. Это означает, что здесь стена будет промерзать быстрее, и поэтому установка радиатора для нагрева кладки излучением вполне обоснована.

Монтаж устройств

Разработка архитектурного проекта

Сразу следует отметить, что встраиваемые радиаторы отопления представляют собой достаточно сложное оборудование с точки зрения монтажа. Поэтому браться за выполнение работы своими руками можно только в том случае, если вы на 100% уверены в своих силах и умениях.

Возможность использования таких приборов отопления должна быть заложена еще на стадии архитектурного проектирования строения.

При этом целесообразно принять во внимание следующие нюансы:

Удостоверится, что созданный чертеж соответствует требованиям санитарных и других служб

Здесь важно соблюсти требуемую толщину пола на первом этаже или прочность железобетонных плит перекрытия на втором. Ведь помимо непосредственно радиаторов, там же будут монтироваться трубопроводы, подающие и удаляющие теплоноситель. Важно подготовить канал нужного размера

Чем он глубже и длиннее, тем более мощную батарею вы сможете установить. Однако ниша в полу такого размера влияет на прочностные характеристики конструкции, потому инженер, осуществляющий расчеты, должен предусмотреть возможность установления радиатора под полом.

Обустройство системы отопления

Помимо конструктивных элементов здания, проектированию подлежит и сама климатическая система. В частности, нужно правильно поместить трубы, которые подводят теплоноситель, а также определить места установки воздушных клапанов, удаляющих из труб и радиаторов накопившийся там воздух.

Иначе тепловой энергии, вырабатываемой радиаторами, будет недостаточно, чтобы прогреть воздух в помещении до нужной температуры.

Целесообразно предусмотреть автоматическое управление радиаторами с использованием электронных клапанов и датчиков. Это позволит более точно регулировать режимы работы в зависимости от внешних условий, что не только добавит комфорта, но и даст возможность более экономно расходовать энергоносители (газ, солярку, электричество и так далее).

Монтаж ниши

Самый ответственный этап – изготовление ниши под радиатор. Инструкция по ее конструированию проста

Здесь важно соблюсти всего одно очень важное условие – обеспечить непрерывный гидроизоляционный слой (особенно если монтаж ниши производится на первом этаже, где черновой пол устроен «по грунту»)

Процесс работы для удобства изложения разобьем на несколько последовательных этапов:

1. Подготавливается ниша необходимой длины и ширины. Если пол еще не залит, это сделать просто. Но и в готовом напольном покрытии тоже можно сделать необходимые углубления. Это займет не намного больше времени.

Схема ниши для внутрипольного покрытия в межэтажном перекрытии

1. Защита от воды обустраивается с применением обмазочных или рулонных материалов. Убедитесь, что они при нагревании не выделяют вредных для организма человека веществ.
2. Следующий этап – утепление. Можно выложить нишу пенополистиролом или другим материалом с низким коэффициентом теплопроводности.
3. После этого нужно оформить нишу декоративным материалом. Можно просто оштукатурить ее либо облицевать керамической плиткой, которая использовалась для укладки на пол террасы или веранды. В первом случае нужно армировать поверхности сеткой, чтобы избежать растрескивания или осыпания в результате температурных и усадочных подвижек основания.

Схема обустройства ниши в полу «по грунту»

Верхнюю кромку выемки для конвектора можно оформить уголками и предусмотреть кронштейны, удерживающие декоративно-защитную решетку.

Комбинированные решения

В случае, когда необходимо обогревать очень большие по площади комнаты, где установлены большие окна, можно комбинировать канальные обогреватели с другим климатическим оборудованием:

• классическими радиаторами отопления;
• системой подогрева полов.

В этом случае необходимо установить и правильно настроить автоматическую систему контроля микроклимата, которая будет самостоятельно согласовывать работу всех смонтированных устройств, добиваясь максимально эффективного и экономичного результата.

Для отопления могут использоваться и комбинированные решения

Рекомендации

Для достижения максимального результата необходимо соблюдать такие правила:

1) трубопроводы подачи должны иметь уклон в сторону радиатора от 0,5 до 1 см на каждый метр длины;

2) для трубопроводов обратки числовые значения должны быть аналогичны, только в этом случае уклон должен быть от батареи;

3) для хорошей циркуляции воздуха сквозь отдающие тепло стенки батареи ее нижняя часть должна располагаться на высоте не менее 60 мм от пола;

4) расстояние от верхней части радиатора до нижней части подоконника должно быть в пределах от 50 до 100 мм;

5) а от батареи до стены – приблизительно 30–50 мм.

Для того чтобы отопительный прибор имел возможность максимально отдавать тепловую энергию находящемуся в помещении воздуху, перед его установкой необходимо оклеить соседствующий с ним участок стены фольгоизолом (это теплоотражающий материал рулонного типа). Площадь этого материала должна совпадать с размерами радиатора. Если выполнить установку без фольгоизола, часть тепла будет уходить на обогрев стены и коэффициент полезного действия отопительной батареи уменьшится.

Особенности монтажа внутрипольных радиаторов

К ним относятся:

• давление в отопительной системе. Внутрипольные водяные батареи относятся к наиболее востребованным решениям, касающимся обогрева частного домовладения, поскольку давление в автономной конструкции радиаторного отопления относительно невысокое и практически никогда не превышает 2,5 атмосфер. Следует отметить, что специалисты не советуют использовать такие радиаторы в полу для централизованных систем, поскольку в них нормами подачи теплоносителя предусматривается давление величиной 6-12 атмосфер и по этой причине система отопления в полу быстро придет в негодность. В том случае, когда без встроенных радиаторов невозможно обойтись, монтировать следует медные батареи, выдерживающие рабочее давление 10-15 атмосфер;
• высота помещения. От того, насколько высокие потолки, напрямую зависит тепловая мощность радиаторов, встраиваемых в пол, а соответственно стоимость отопительного оборудования. Чем больше кубатура помещения, тем больше объем воздуха требует обогрева. Эффективность теплопередачи рассчитывается в соотношении 1 кВт на 10 «квадратов» площади;
• при устройстве внутрипольного водяного отопления необходимо обеспечить подводку всех систем энергопитания. Эти работы следует заложить в смету строительства на этапе проектирования дома или при планировании проведения ремонта, иначе обеспечить нормальное функционирование отопительной системы невозможно. Единственным решением останется установка электрического конвектора;
• выбор оборудования. В настоящее время подобрать в зависимости от пожеланий отопительное оборудование, встраиваемое в пол, не проблема. Ассортимент большой и выбирают систему, исходя из материалов радиаторов, их формы и размеров. Как правило, у водяных радиаторов типовое конструкционное решение, а инструкции по их эксплуатации мало чем отличаются. Некоторые модели имеют в комплектации мощные вентиляторы, благодаря которым значительно повышается теплоотдача нагретого воздуха от батарей в помещение, поскольку улучшается циркуляция воздушных масс, а значит, система теплоснабжения работает более эффективно;
• когда монтируются радиаторы в пол, размеры каналов определяют в зависимости от параметров корпуса. Специалисты рекомендуют их делать глубиной 110 миллиметров, а шириной от 190 до 400 миллиметров. В зависимости от того, какой из способов установки используется, расстояние от пола до радиатора может составлять от 10 до 80 сантиметров.

Батарея возле стены: что с ней делать?

Начнем с важного. Может быть, для кого-то это даже станет новостью

В общем, дело в том, что радиаторов нынче стесняться не принято. Во многих современных дизайнерских проектах батареи красуются на видных местах. Часто на них даже делается акцент. Их превращают в декоративный объект или в стилеобразующий элемент.

Так что если это непринципиально, если батарея расположена в углу и никому не мешает — можно просто купить новый красивый радиатор и не пытаться замаскировать его.

Второе, о чем хотелось бы напомнить. Не стоит наглухо закрывать радиатор. Он должен выполнять свою основную функцию — обогревать. Если спрятать батарею в глухом шкафчике за сплошными дверцами — его нагревательная эффективность значительно снизится. Надо оставить свободными для движения воздуха хотя бы верх и низ конструкции или весь фасад (сделав его перфорированным).

Ну а теперь к другим решениям.

Порядок проведения работ

Чтобы правильно провести замену радиаторов отопления в квартире, необходимо:

1. Согласовать переделку со службой эксплуатации.
2. Приобрести необходимые материалы.
3. Выполнить предварительную сборку узлов.
4. Подготовить инструменты.
5. Договориться с бригадой (если не планируется выполнять работы самостоятельно).
6. Оформить переделку в ЖЭКе, определиться с датой проведения работ.
7. Демонтировать старые радиаторы.
8. Установить кронштейны.
9. Навесить новые батареи.
10. Провести подключение к трубам отопления.
11. Проверить работу системы.

Во время предварительной сборки узлов устанавливаются все необходимые элементы: заглушки, прокладки, краны Маевского и т.п. Кроме того, можно заранее провести разметку в тех местах, где будут отрезаны трубы. При этом следует использовать отвес и уровень, чтобы новый радиатор стал ровно.

Если подводящие трубы также требуют замены, необходимо подготовить и эти элементы: отрезать куски подходящей длины, присоединить тройники и т.п. Все это делается для того, чтобы быстрее выполнить монтаж после спуска воды из системы отопления. Такая мера будет более чем актуальна, если необходимость поменять старые батареи возникла во время отопительного сезона.

Для замены металлических труб используют сварку. На краях конструкций нужно будет нарезать резьбу, чтобы надежно соединить их с радиатором

Порядок демонтажа старых батарей зависит от того, нужно ли заменять и трубы. Если подводящие коммуникации требуется сохранить, придется аккуратно отвинтить старую батарею

При этом важно сохранить сгон – достаточно длинную резьбу на краю трубы. Радиатор фиксируется с помощью гайки и муфты, которые придется отвинтить

Процедура может оказаться довольно сложной. Если детали не двигаются с места, можно попытаться ослабить соединение с помощью антикоррозийных составов. В самом крайнем случае радиатор просто срезают болгаркой. Должно остаться хотя бы 10 мм резьбы. С нее следует удалить заусенцы.

Если решено оставить старые стальные трубы, то демонтаж радиатора нужно проводить аккуратно, чтобы осталась неповрежденной резьба на сгонах

Если сохранить сгон не удалось, придется наращивать трубы, а также нарезать новую резьбу. Снятые контргайки в дальнейшем можно будет использовать повторно при монтаже нового радиатора. Демонтировать радиатор гораздо проще, если трубы тоже будут заменять. В этом случае их просто срезают в подходящем месте. Обычно это место, где система поворачивает к соседям вверху и внизу.

Теперь нужно установить кронштейны, а затем навесить на них новый радиатор. На этом этапе иногда приходится корректировать длину подводящей трубы. Остается восстановить резьбовое соединение

Очень важно правильно выполнить уплотнение. Для этого обычно используют лен или сантехническую нить

Некоторые мастера не рекомендуют использовать на таких соединениях ФУМ-ленту. Уплотнитель наматывают по часовой стрелке таким образом, чтобы он образовал конус, растущий от края резьбы. Затем навинчивают соединительную гайку. Если часть уплотнителя осталась снаружи, это нормально. Но его слой не должен быть слишком толстым.

При таких работах образуется много мусора. Их лучше всего производить во время капительного ремонта, после того, как установлены окна

Чтобы добиться максимальной герметичности, иногда уплотнитель пропитывают краской, после чего навинчивают контргайку. Затем выступающий утеплитель также пропитывают краской. Водоэмульсионный состав для этих целей не подойдет. После высыхания краски развинтить соединение очень сложно.

По окончании подключения с радиатора снимают защитную пленку. Нужно также проверить положение воздухоотводчика. Его отверстие должно быть направлено вверх. Чтобы проверить качество работы, нужно попросить сантехников, чтобы они закачали воду в отопительный контур под давлением.

Пленку, в которую упакован новый радиатор, лучше снимать уже после того, как он установлен, чтобы случайно не повредить покрытие

Это позволит выявить и сразу устранить протечки. Во время эксплуатации не помешает понаблюдать за радиатором первое время, а также проверять состояние соединений, чтобы убедиться, что они не протекают.

Установочный процесс

Установочный процесс несет в себе ничего чересчур сложного, если выполнять его по плану поэтапно и безошибочно.

• Сначала, необходимо отключить отопительную систему и слить из нее воду. В частном доме это можно сделать с помощью насоса, в многоквартирном — придется обратиться в ЖЕК. Затем нужно демонтировать отслужившие радиаторы.
• Разметить стену для крепления новых отопительных устройств. При этом желательно использовать уровень, чтобы установить батарею максимально ровно, исключив перекосы. Важно, чтобы батарея была установлена строго по горизонтали или с минимальным отклонением в сторону трубы. Это позволит воде полностью сливаться к концу отопительного сезона.
• Установить кронштейны, проверить их на прочность, надавив на них всем своим весом. Если они выдерживают — повесить батарею. Для чугунной и алюминиевой батареи обычно достаточно двух креплений, для пластиковых труб необходимо большее количество. Стены перед установкой креплений следует предварительно зачистить, выровнять и отштукатурить.
• Смонтировать запорную арматуру, уделяя особенное внимание надежности и водонепроницаемости резьбовых соединений. Подключить трубопровод.

Важно! Чтобы батарея не протекала, желательно использовать соответствующие динамометрические ключи. Особенно, если вы устанавливаете алюминиевый радиатор, с ним неизбежно надо монтировать воздушный клапан, через который будет стравливаться воздух

Усилие динамометрического ключа, используемого при установке, не должно превышать 12 кг.

Высота радиаторов от пола и расстояние от подоконника до батареи

От правильности установки отопительного прибора зависит эффективность его работы и комфортная температура в помещении. Для эффективной работы отопительной системы важна не только правильность ее сборки, качество оборудования и герметичность соединений, но и соблюдение нормируемых расстояний от отопительных приспособлений до окружающих конструкций (пола, стен, подоконника). Особенно важно соблюдать расстояние от батареи до подоконника, потому что преграды сверху могут мешать нормальной циркуляции конвекционных потоков. Мы перечислим нормы установки радиаторов отопления в квартире и частном доме.

Крепление батарей

Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов.

Они также подразделяются по способам установки и бывают следующих видов:

1. Напольные приборы имеют специальные ножки для установки на пол в комнате. Такие радиаторы в любом случае устанавливаются на некотором расстоянии от стеновой поверхности и выступающих горизонтальных конструкций оконного проема.
2. Навесные радиаторы крепятся на несущие кронштейны, закрепленные на стенах помещения. Обычно они монтируются под оконными проемами, чтобы восходящие конвекционные потоки создавали тепловую завесу перед окном, ведь именно через остекление помещение теряет больше всего тепла.

В любом случае при монтаже отопительного прибора нужно соблюдать правила установки батарей. Проще всего соблюсти требуемое расстояние от стены до агрегата при навешивании на стены, потому что в этом случае применяются специальные кронштейны, которые за счет своей конфигурации обеспечивают нужный зазор. При установке напольного прибора расстояние придется регулировать вручную.

Для чего нужен зазор между прибором и стеной?

Человеку, не разбирающемуся в теплотехнике, непонятно, почему так важна правильная установка радиатора отопления под окном. Нужно понимать что, если неправильно навесить радиатор, то это может привести к увеличению расходов на отопление постройки.

Наружные ограждающие конструкции постоянно контактируют с холодными воздушными массами, из-за чего сильно охлаждаются. Если радиатор закрепить вплотную к наружной стене, то большая часть тепловой энергии будет расходоваться на обогрев ограждающей конструкции, но не воздуха в помещении. Именно поэтому так важно соблюдать нормируемое расстояние от батареи до стены.

Важно! Бетонные конструкции обладают высокой теплопроводностью, поэтому при установке радиатора без зазора около 70% тепла будет расходоваться впустую. При соблюдении необходимого расстояния воздушная прослойка не позволит тепловой энергии уходить в конструкцию стен.

Как определить точное расстояние?

Чтобы узнать, на какой высоте от пола вешать радиаторы отопления в частном доме, нужно обратиться к СНиП 3.05.01-85. Кроме этого параметра в нем указываются и другие нормативные расстояния, которые нужно соблюдать при монтаже радиаторов.

Ниже приведены самые важные нормативы:

• Отопительные приборы устанавливают под оконными проемами. Желательно, чтобы центральная вертикальная ось радиатора совпадала с центром окна.
• Батарея должна занимать не более 70% ширины ниши под окном (если таковая имеется).
• Высота батареи от пола составляет 10-12 см, но не более того.
• Нормируемое расстояние от подоконника до радиатора равно 5 см.
• От стены отопительный прибор устанавливается на расстоянии 20-50 мм.

При выборе оптимального расстояния, на котором батарея будет устанавливаться от стены, учитывают различные параметры. Определяя зазор, обязательно учитывайте материал ограждающих конструкций и габариты подоконной доски. Так, если подоконник очень короткий (то есть не сильно выступает относительно стены), то нет смысла делать прибор выступающим далеко за его пределы, но все же не стоит забывать о нормируемом расстоянии от стены.

Совет! Зазор между прибором и стеной можно уменьшить, если стеновую поверхность дополнительно обшить фольгированным утеплителем. Причем этот материал располагают отражающим слоем внутрь помещения.

Установка отопительного прибора

После того как мы разобрались, на какой высоте вешать радиаторы отопления, можно подробно рассмотреть процесс их установки. В процессе монтажа не забывайте соблюдать нормируемые расстояния. Это важно учесть еще на этапе установки крепежных элементов в случае использования навесного прибора.

Монтаж напольной разновидности радиаторов

Напольные отопительные приборы обычно отличаются внушительным весом, поэтому не навешиваются на стены. Чаще всего такие агрегаты делают из чугуна, потому что этот материал обладает хорошей теплоемкостью. Прибор имеет съемные или стационарные ножки, фиксирующиеся на полу. При креплении ножек к напольному покрытию учитывают, из какого материала оно выполнено. Также нужно учесть материал основания пола. Для фиксации в зависимости от материала используют саморезы по дереву, дюбель-гвозди или крепежные элементы с пластиковыми дюбелями.

Чтобы такой отопительный прибор случайно не перевернулся, его дополнительно закрепляют настенным кронштейном на требуемой высоте. Чтобы правильно рассчитать место установки держателя, измеряют расстояние от пола до места его фиксации на отопительной конструкции. После этого на стеновой поверхности выполняют разметку мест установки крепежных элементов, сверлят отверстия, вбивают крепежи и закрепляют держатель.

Установка настенной батареи

В комплекте к новому отопительному прибору идут кронштейны, на которые он крепится к стенам. Они сразу рассчитаны на массу радиатора из определенного материала. Однако если вы планируете добавлять дополнительные секции, то придется докупить держатели, потому что вес прибора увеличится. В противном случае в самый неожиданный момент агрегат может рухнуть и повлечь за собой трубы, вызвав разгерметизацию системы.

Важно! При самостоятельном изготовлении кронштейна подсчитывайте вес прибора не только с учетом материала, из которого он сделан, но и вместе с объемом циркулирующего теплоносителя. Иначе держатели могут не справиться с нагрузкой, что приведет к аварии в отопительной системе дома.

Перед закреплением радиатора на стене нужно точно определиться с местом установки и соблюсти все нормируемые расстояния от соседних конструкций и выступающих элементов.

Для этого сделайте следующее:

1. Найдите центр оконного проема и проведите через него условную вертикальную ось. Отметьте это места на стеновой поверхности под окном, чтобы проще было совместить центральную ось прибора и окна.
2. Измеряем расстояние от нижней грани радиатора до верхней поверхности и прибавляем к этому числу 120 мм. Этот размер откладываем от пола вверх и чертим горизонтальную линию. Причем ее горизонтальность нужно проверить при помощи уровня, поскольку от этого зависит эффективность циркуляции теплоносителя в батарее.
3. Измеряем расстояние между местами под крепежи на батарее и делим его на два. Откладываем полученную величину в каждую сторону от вертикальной оси на стене. Иными словами, на горизонтальной линии ставим точки в местах установки кронштейнов и сверлим там отверстия. Для работы используем перфоратор с победитовым сверлом. В отверстия вбиваем дюбели и закрепляем держатели на саморезах.

Необходимая теория

В наши дни наиболее широко распространены два вида отопительных систем:

• однотрубная;
• двухтрубная.

Особенностью однотрубных систем следует назвать подачу в дом теплоносителя сверху вниз. Такая схема применяется в большинстве типовых многоквартирных домов. Минусом системы является невозможность управления температурным режимом в жилище без установки дополнительного оборудования. При таком способе отопления вода в радиаторах на верхних этажах будет существенно теплее, чем на расположенных ниже.

Монтаж отопительной системы

При двухтрубном отоплении нагретый теплоноситель подается по одной трубе, а по второй (обратке) циркулирует отдавшая свое тепло вода. Такая система отопления применяется в коттеджах и частных домах. Достоинством двухтрубных систем является относительное постоянство температуры батарей и возможность регулирования режима отопления.

Схемы установки радиаторов

Различия в схемах установки заключаются в способе подключения их к частной либо централизованной сети.

Наиболее распространенными схемами являются следующие:

1. Боковое подсоединение. Позволяет достичь наибольшей теплоотдачи. Питающая труба присоединяется к расположенному вверху патрубку, а обратка – к нижнему. При подключении наоборот (подаче воды снизу) мощность системы снижается.
2. Подключение диагональное. Оптимально для батарей значительной длины, характеризуется минимальными теплопотерями. При этом происходит равномерный прогрев радиаторов. Подключение подводящей трубы осуществляется с одной стороны верхнего патрубка, а отводящей – с обратной стороны расположенного снизу патрубка.
3. Нижнее подключение («ленинградка») применяется для скрытой прокладки труб.

Варианты схем подключения
Монтаж приборов отопления по такой схеме, характеризующейся существенными теплопотерями, используется при прокладке труб отопления в зоне нижнего перекрытия.

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Высота радиатора от пола

Каждый профессиональный строитель знает, что при организации различных монтажных работ следует выполнять определенные постулаты-правила, которые могут быть условные и узаконенные различными сертифицированными документами типа ГОСТов и СНиПов.
Правила и рекомендации, как устанавливать конструкцию, существуют на любую, даже небольшую деталь, соответственно они есть и для организации отопления, в том числе и на установку радиаторов – нагревательных элементов системы.

Как подбирать батареи для помещения

Отопительная система является непростой конструкцией, поэтому она в целом и отдельные ее элементы, такие как радиаторы отопления и трубы, требуют правильной установки и соответствующего выбора изделия, подходящего под определенное помещение.

Относительно батареи отопления существуют рекомендации по подведению трубопроводов, высоте размещения радиаторов (соблюдая расстояния от пола) и их правильному расположению.

Как правило, радиаторы устанавливают в местах наибольших теплопотерь

Что касается выбора места установки радиаторов, то, как правило, это места с самыми большими теплопотерями. Практически во всех домах или квартирах такими местами являются окна и двери независимо от применения новых технологий. Над дверью не всегда возможно установить радиатор, поэтому их часто монтируют под окнами.

Чтобы не происходило отсырения стены под окном, и теплый воздух равномерно распределялся по нижней части помещения, а затем поднимался вверх, необходимо, чтобы размеры отопительного радиатора составляли 70-75% окна в этой комнате.

Маленький обогреватель не будет давать значительной теплоотдачи, и в помещении не будет хватать обогрева.

Правила установки радиаторов

Для обогревателей не только размер является эталонным требованием, но и существует ряд других рекомендаций, которые следует соблюдать как при выборе нагревательного элемента, так и при выполнении монтажных работ.

К таким требованиям относятся:

• нагревательный прибор должен быть установлен строго посередине окна, одинаково равноудаленным от краев;
• высота установки радиаторов от пола не должна превышать 15 см, иначе будут образовываться холодные зоны над полом, а если опустить обогреватель ниже 8-10 см от пола, то производить уборку под таким устройством будет проблематично;
• от подоконника радиаторы должны стоять на расстоянии 12-18 см, если устройство поставить ближе, то может быть потеря мощности обогревателя из-за притока холодного воздуха из оконного проема;
• расстояние от задней стенки прибора до настенного покрытия должно быть 3-7 см, это необходимо для правильной конвекции воздуха.

Следует помнить, что если радиатор максимально приблизить к стене, то промежуток будет являться «сборщиком пыли», и к тому же устройство в период отопления способно не только испортить наружную стеновую отделку (обои), но и разрушить стеновую конструкцию – гипсокартонную плиту.

Выполнение монтажных работ

Перед тем, как производить монтажные работы, и, выбирая, на каком расстоянии от пола и стены будет установлен обогреватель, необходимо для увеличения теплоотдачи и КПД (коэффициента полезного действия) наклеить на стену в приблизительном месте установки прибора алюминиевую фольгу. После чего можно производить разметку крепежей.
Следует знать, что существует несколько вариантов подключения радиаторов к системе отопления, некоторые из них вы сможете увидеть из таблицы-схемы.

Радиатор среднего размера вешают на 2 кронштейна

Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Для средних размеров нагревателя устанавливают 2 кронштейна, таким образом, чтобы они заходили между крайними секциями, если же радиатор больших размеров, то устанавливают дополнительный крюк строго в средний проем радиатора. О том, кк навесить радиатор, смотрите в этом видео:

Байпас позволит регулировать тепло

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате. Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Следует помнить, что все правила монтажа радиаторных систем едины как при индивидуальном отоплении, так и при централизованном обогреве. Если вы собираетесь устанавливать новые нагревательные элементы, то следует взять на это действие разрешение в управляющей компании или ЖЭКе.

Подводя итог статье, следует сказать, что выбор и установка радиатора отопления – непростое дело.
Все мероприятия, требования и рекомендации к монтажу нагревательных элементов системы отопления, указанные в статье, могут послужить каждому хозяину, который задумал установить радиаторы самостоятельно и организовать систему отопления в своем доме или квартире.
