Система водоотведения дождевых или талых вод от зданий (дренаж) является одной из наиболее важных для поддержания зданий любого назначения в хорошем состоянии, продления срока их эксплуатации. Накопление воды в не предназначенном для этого месте может легко привести к разрушению фундамента и придомовой территории, загрязнению покрытия фасада, гибели растений, заболачиванию местности.
Одним из вариантов защиты здания является его гидроизоляция, однако для полноценной защиты только ее недостаточно. Эффективной будет совместная преграда для влаги из гидроизоляции и системы дренажа.
В некоторых случаях система, которая будет отводить воду от дома, является обязательной. Например, в домах, которые расположены в низине или на глинистых и суглинистых почвах. Риск разрушения фундамента зданий также высок в местностях с большим уровнем осадков, высоким уровнем залегания грунтовых вод. Кроме природных причин, есть и созданные человеком угрозы – здания с заглубленным фундаментом подвержены скоплению воды возле него, а бетонные или асфальтированные дорожки препятствуют просачиванию воды в почву.
Как сделать дренаж на участке своими руками: выбор системы
Дренажные системы условно разделяют на две большие категории: поверхностные и глубинные. Если для монтажа глубинной системы могут потребоваться определенные знания и помощь специалистов, то установка поверхностного дренажа на дачном участке может быть выполнена самостоятельно. Этот вид канализации можно назвать самым простейшим способом решения проблемы с лишней влагой на участке.
На заметку! Существуют определенные ограничения в отношении установки поверхностных и глубинных систем. Некоторые условия не позволяют выполнить организацию того или иного вида канализации. Обязательно выполняйте предварительный анализ условий территории предполагаемого строительства.
Чтобы разработать предварительную схему дренажа участка, его территорию следует осмотреть и обозначить ключевые моменты. Рассматриваются все факторы, которые могут оказать влияние на дальнейшие работы по составлению проекта дренажа участка.

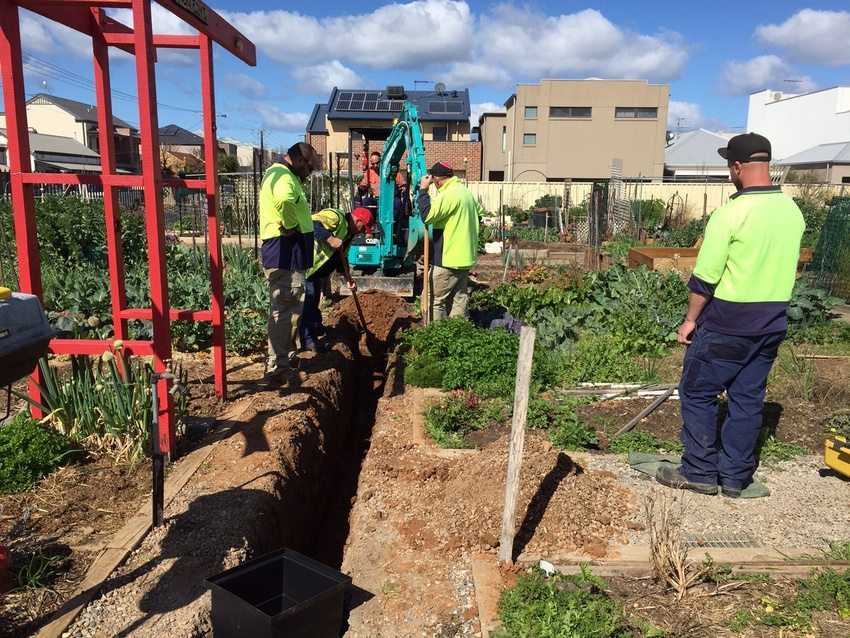

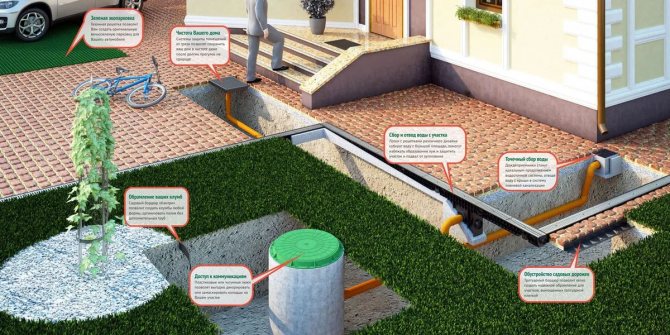

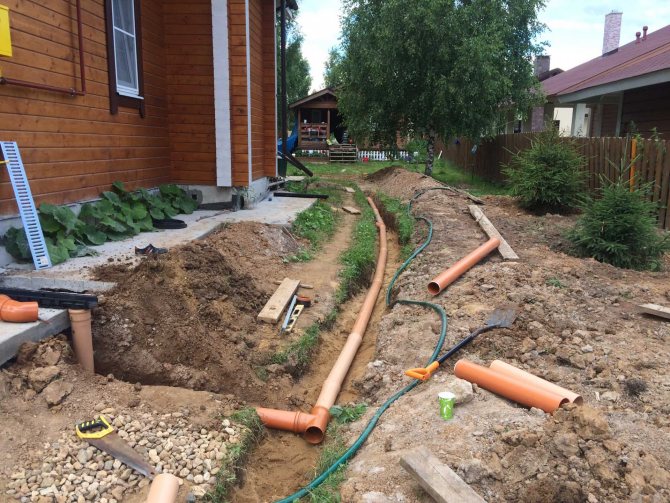

Монтаж дренажной системы.
Для составления схемы требуется следующая информация:
- План территории с указанием всех строений, характера и густоты посадок, а также границ участка.
- Топографические данные, отражающие особенности рельефа (не нужны, если участок имеет плоскую поверхность).
- Дендроплан (схема необходима, если на территории имеется большое количество посадок или предполагается их высадка, поскольку растения зависимы от воды).
- Дорожно-тропиночная сетка (схема пролегания будущих дорожек и мощеных площадок, которые нуждаются в водоотводе).
- Схема коммуникационной системы.
- Гидрологические данные (уровень водного баланса территории).
С одной стороны, гидрологические данные оказывают влияние на то, как делать дренаж на участках дачного типа, поэтому они очень важны. С другой стороны, суглинистые виды почв обладают одинаковым структурным строением, поэтому такая информация может не понадобиться.

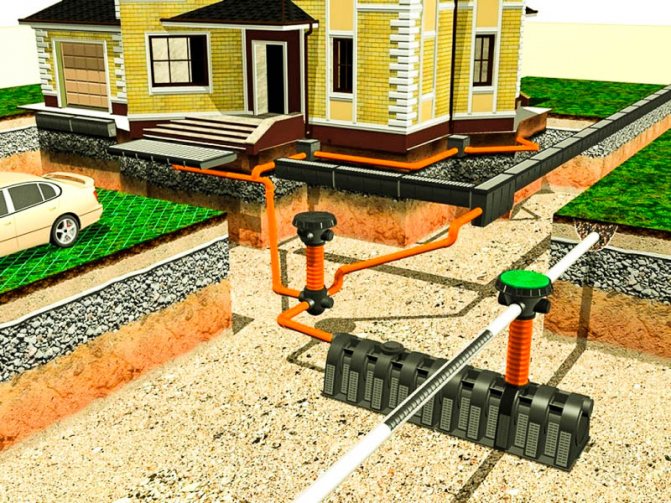

Как уже говорилось, для создания ливневой канализации она же система отвода поверхностных вод требуются элементарные знания в строительстве и данные о самой благоустраиваемой территории.
Ливневая канализация является самотечной, т.е. устроена под наклоном, и включает в себя следующие элементы:
- Кровельный водоотвод;
- Дренажный водоотвод;
- Коллектор или место выброса водоотвода.
Кровельный водоотвод принимает атмосферные осадки на уровне крыши, посредством лотков, желобов, воронок и отправляет их в дренажную поверхностную систему.

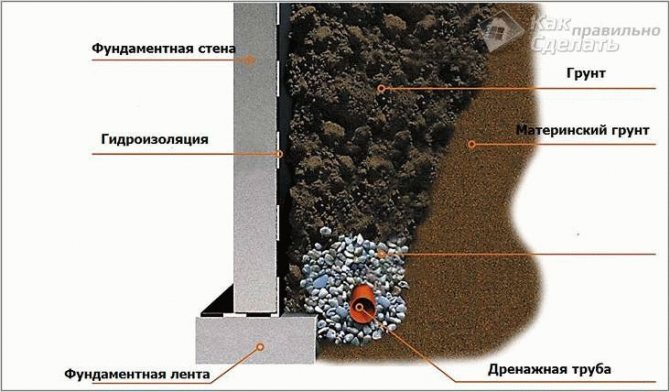

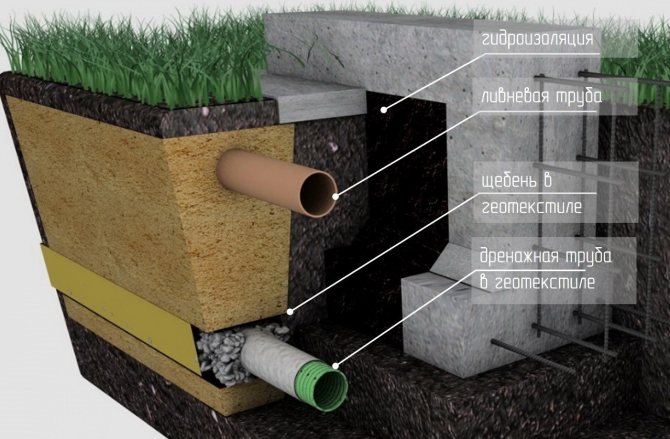

Дренаж фундамента: разновидности и особенности.
- открытый — создание канав;
- закрытый – прокладывание дренажных труб;
- равийный (засыпной метод).
Своими руками наиболее легко выполнить открытый дренаж, в этом случае последовательность действий такова:
Открытый и закрытый водоприемники.
Схема открытого и закрытого водопроемника.
- выкапывание по всему периметру канав шириной в полметра и метровой глубиной;
- подготовка канав: скашивание стенок под угол в 30 градусов.
В канавках будет скапливаться вода, которая впоследствии будет выведена в основную дренажную канаву. Естественно, если участок расположен под наклоном, открытой дренажной системе будет легче сделать отвод воды от дома, так что эффективность её будет гораздо выше.

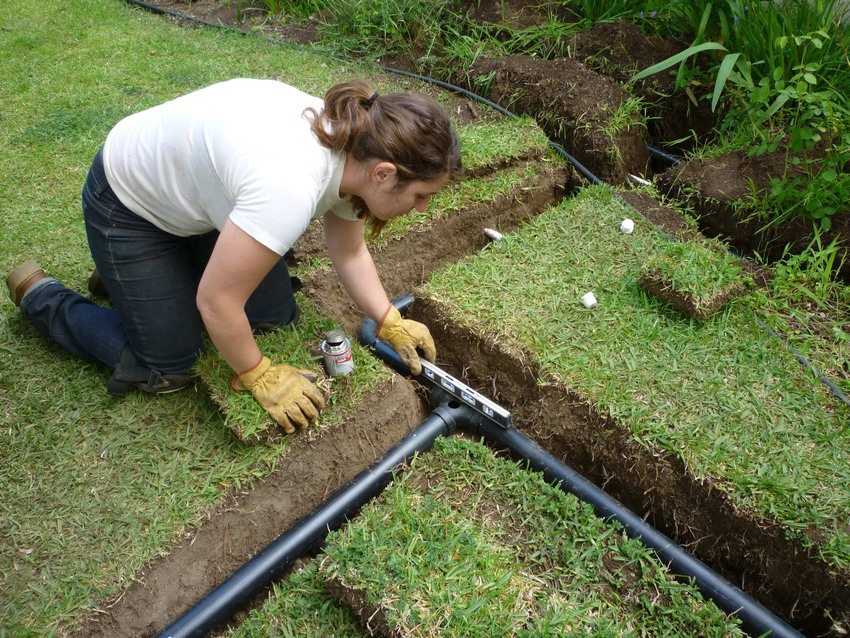

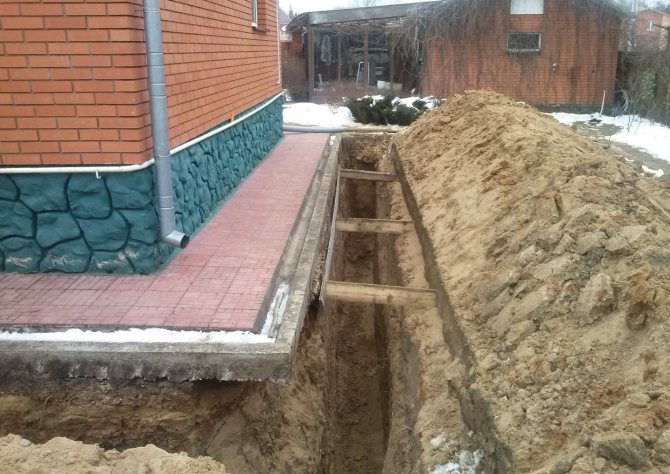

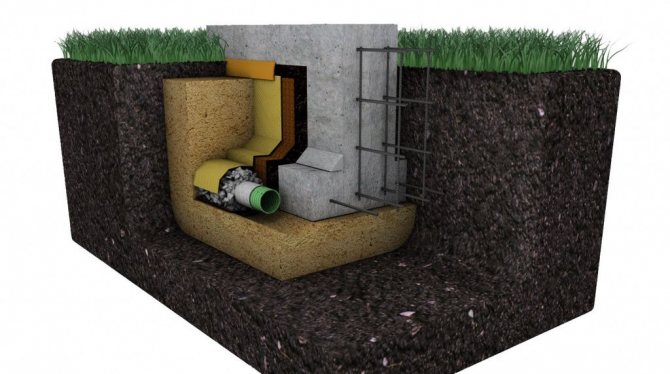

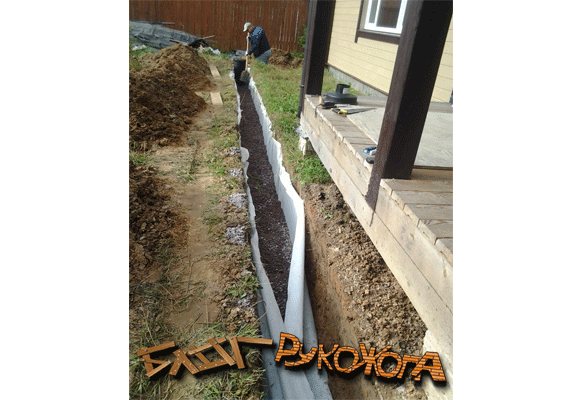

Закрытый дренаж имеет вид глубокой (полтора метра) траншеи, шириной около 30 см.
Можно выделить следующие правила укладки такого дренажа своими руками:
- Труба, отвечающая за отвод воды, должна быть наклонена в сторону наклона естественного стока, или в сторону дренажного колодца.
- Дно траншеи плотно застилается щебнем либо песком.

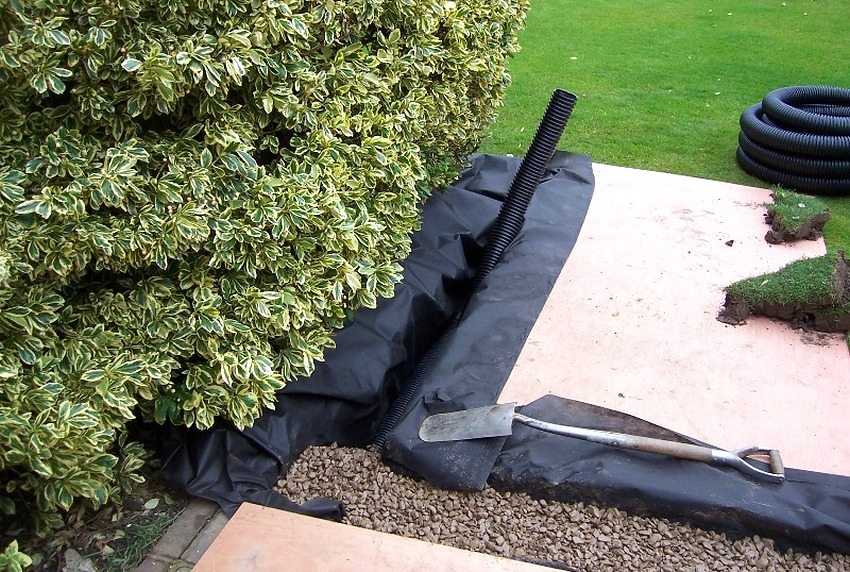

- Трубы необходимо обернуть фильтрованным материалом, а после непосредственной укладки в траншею – засыпать их материалом, который в дальнейшем будут водонесущим слоем.
- Совершив укладку, все канавы необходимо засыпать грунтом и уложить дёрн.
- После обертывания труб специальным материалом, их укладывают на дно и присыпают материалом, который в дальнейшем будет играть роль водонесущего слоя.

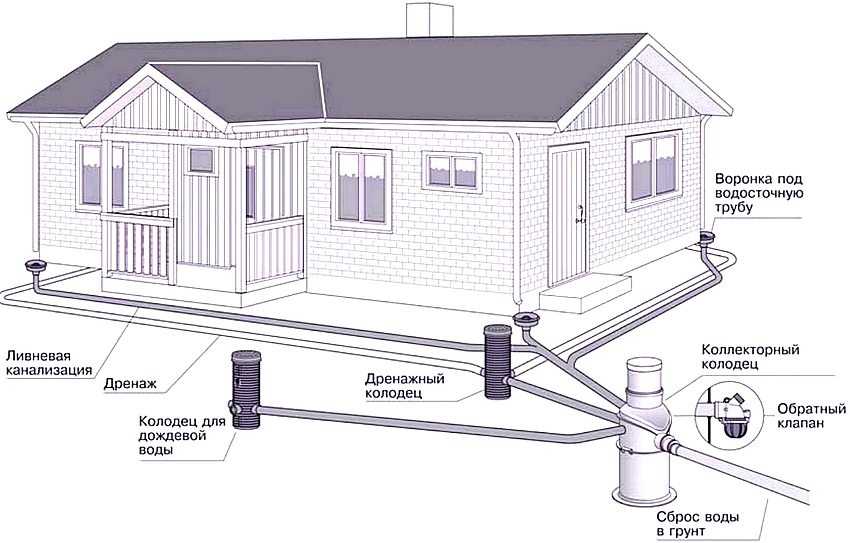

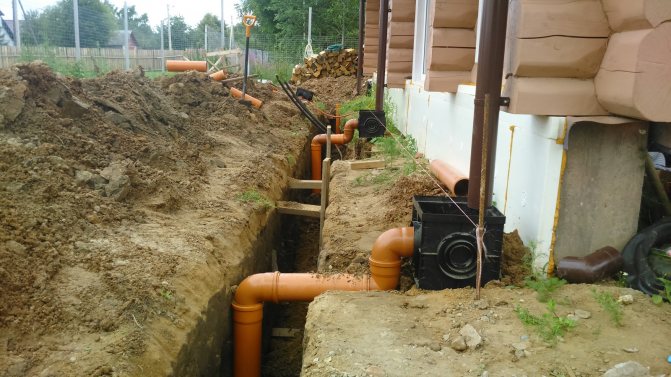

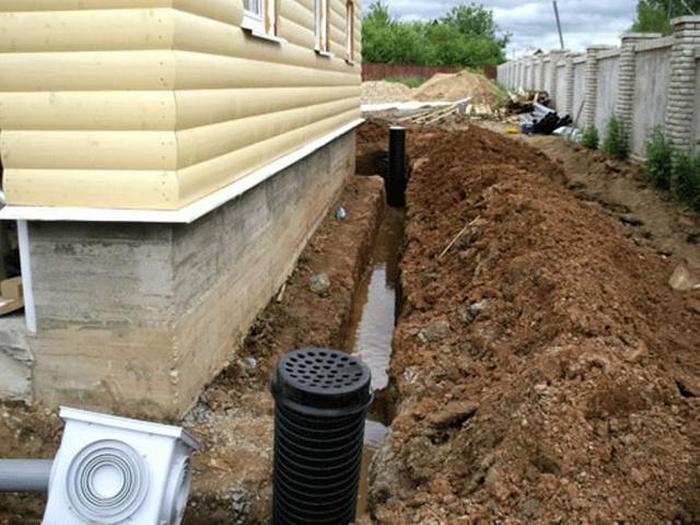

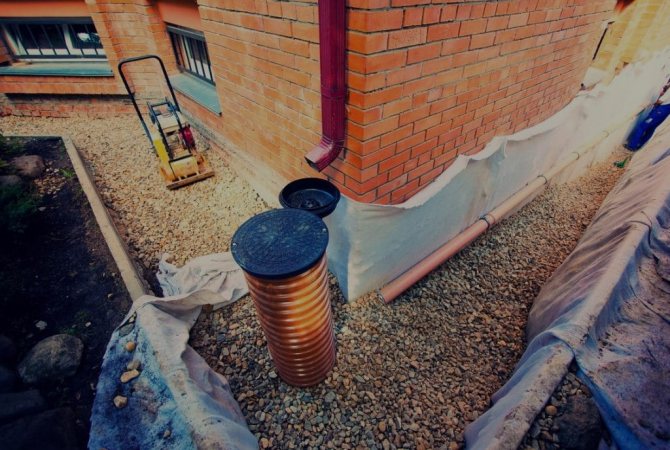

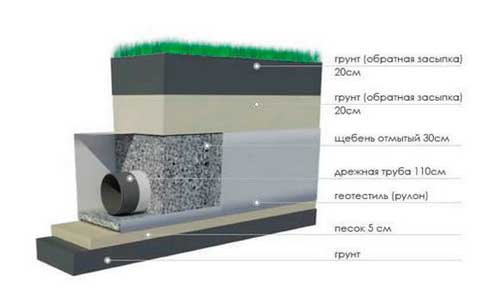

Дренажная система вокруг дома.
Теперь канаву присыпают грунтом и укладывают на место снятый дерн.
Проектирование системы отвода поверхностных вод
Для проектирования необходимо знать:
- среднее количество выпадаемых осадков (как в виде дождя, так и в виде снега, талой воды), узнать это можно в СниПе 2.04.03-85;
- площадь кровли;
- наличие иных коммуникаций и объектов на обустраиваемой территории .

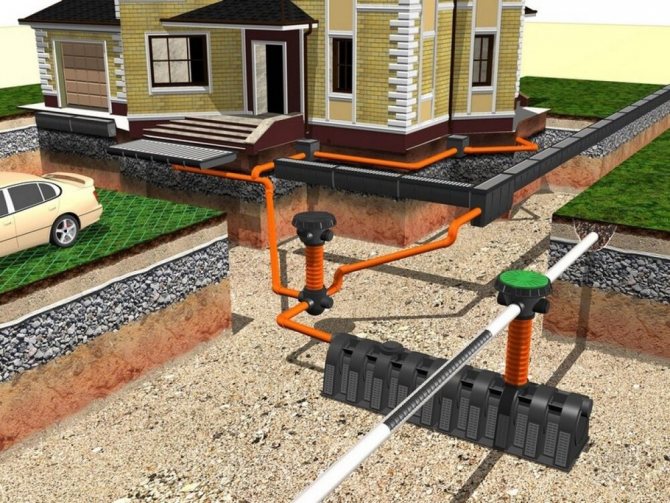

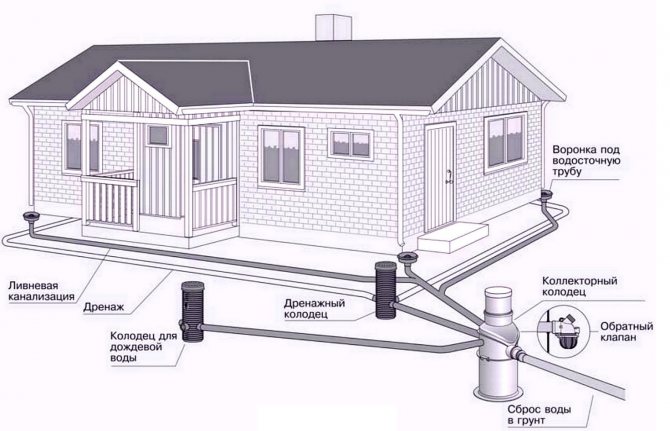

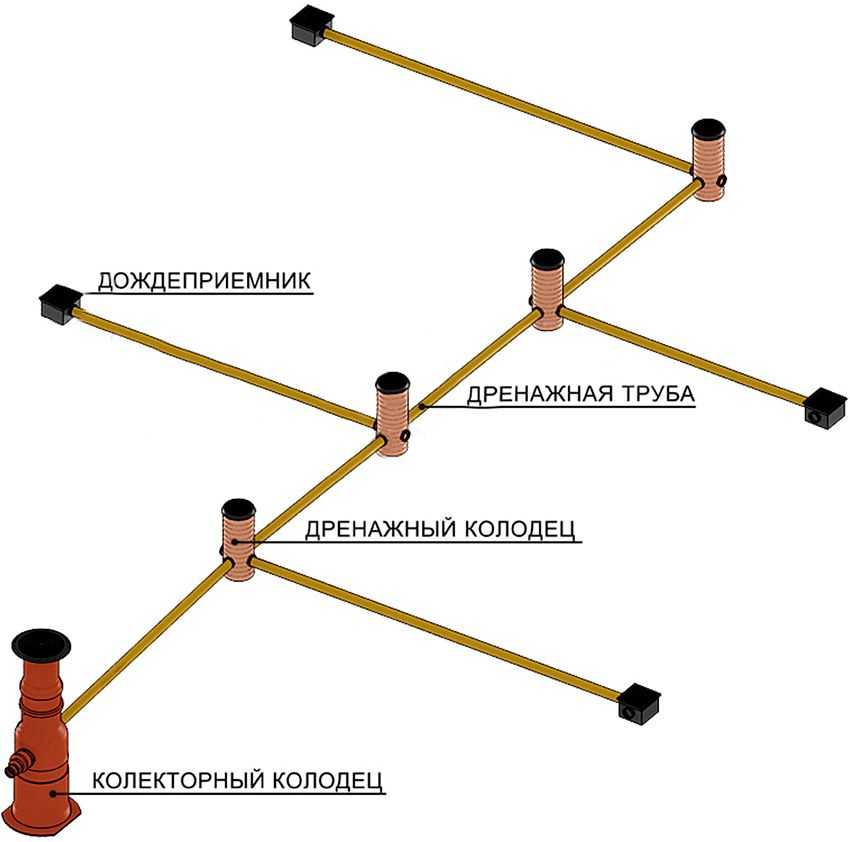

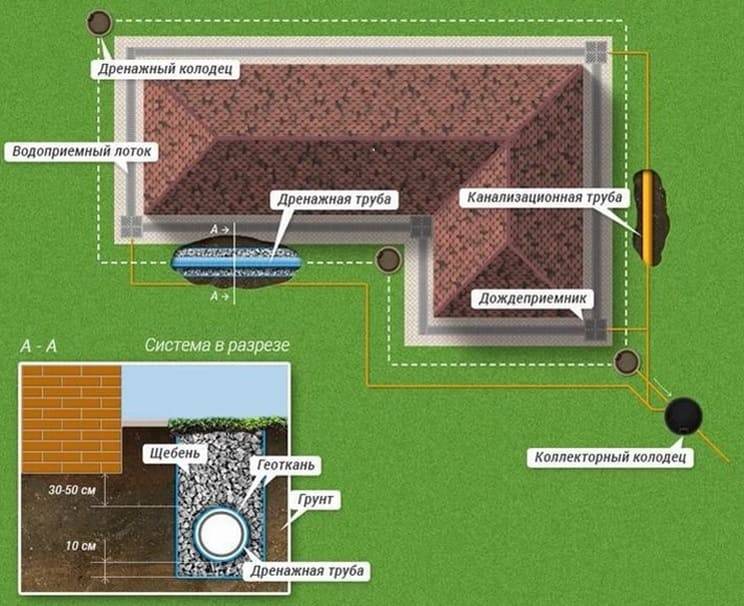

Проект дренажной системы на участке.
Для проектирования необходимо определиться в каких местах будут располагаться водосточные трубы и сколько их будет. Составляется схема, на которой отображены перепады высот поверхности участка, строения на нём. На схеме обозначаются места прокладки всех элементов ливневой канализации, включая трубы, смотровые колодцы и места сброса воды. При проектировании также рассчитывается количество требуемых материалов и затраты на них.
Монтаж ливневой канализации своими руками
Перед началом строительств ливневки необходимо убедиться в том, что на постройках есть все необходимые компоненты водосбора и водоотведения – желоба, стояки и водосточные трубы. Следующим шагом является проведение разметки территории в соответствии с заранее начерченным планом системы водоотведения. Дальнейший ход работ зависит от того, к какому типу относится сооружаемая система.
При строительстве закрытой системы выполняются следующие действия:
При строительстве открытой системы водоотведения также прокапываются траншеи нужной глубины с соблюдением нужного уклона, только в них на песчаную подушку вместо труб укладываются пластиковые желоба. Другим способом создания каналов для водоотведения является заливка прорытых траншей бетоном. Для этого в них вначале нужно установить опалубку. Места их соединения необходимо герметизировать. Там, где каналы лотки входят в резервуар для сбора воды, необходимо установить уловители песка. Завершается монтаж открытой системы проверкой на течи, ликвидацией неполадок и закрытием желобов решетками.
При создании ливневой канализационной системы важно обеспечить полное отведение воды с крыши. Это обеспечит наиболее эффективную защиту приусадебного участка от избытка влаги.
Если ливневка построена правильно, то она предотвратит все те проблемы, которые могут произойти из-за переувлажнения земли
Самое главное то, что качественное отведение значительно увеличит долговечность строений.
Если ливневка построена правильно, то она предотвратит все те проблемы, которые могут произойти из-за переувлажнения земли. Самое главное то, что качественное отведение значительно увеличит долговечность строений.
Уход за системой водоотведения
Даже правильный монтаж системы не гарантирует ее полноценной функциональности в том случае, если не выполняется должное обслуживание системы. Необходимо периодически производить профилактический осмотр ливневки. Если же ливневая канализация перестала справляться с водоотведением, то ее необходимо тщательно осмотреть для установления причины проблемы.
Прежде всего, необходимо осмотреть крышу и убрать весь собравшийся мусор из желобов, воронок. Далее нужно провести осмотр водосточных труб и, если нужно, их прочистку.
Если принятые меры не дали ожидаемого результата, то проблему следует искать в самой ливневой канализации.
Осмотр открытой ливневки сложности не представляет. Для этого надо просто снять решетки с водоотводящих желобов и удалить оттуда скопившийся мусор. После этого стоит произвести промывку каналов водой под напором. После этой процедуры решетки ставятся на место.
Если на участке построена ливневка закрытого типа, то задача усложняется. В некоторых случаях даже требуются услуги специалистов. Прежде всего, нужно установить, где именно забилась канализационная труба. Затем в эту трубу нужно подать воду под высоким давлением. Эффективность такой прочистки повышается, если подачу воды осуществлять поочередно в прямом и обратном направлении.
Данный метод применим только для труб, толщина которых не превышает 200 миллиметров. Более толстые трубы требует применения профессиональной техники.
Отвод воды с кровли
Материал кровельного слива разнообразен: сталь, медь, сталь с полимерным покрытием, алюминий и т.д. Особенной популярностью пользуется пластик. Он экономичен, устойчив к повреждениям, является шумоизолирующим материалом, герметичен, легок как в весе, так и в монтаже.
Для правильного конструирования кровельного слива понадобиться:
- Кронштейн металлический;
- Шпилька со специальной гайкой;
- Регулируемое крепление;
- Кронштейн желоба;
- Наконечник;
- Муфта соединительная;
- Колено;
- Заглушка воронки;
- Заглушка желоба;
- Угловой элемент;
- Воронка;
- Соединитель желоба;
- Желоб водосточный;
- Труба водосточная.
Количество и тип каждого элемента зависит от периметра кровли и количества перекачиваемой жидкости, т.к. слишком мощный водоотвод нерационален с точки зрения финансовых затрат, а слабый — не будет справляться с поставленной задачей. Необходимо найти оптимальный вариант. На рисунке указаны необходимые размеры, характерные для средней полосы России.

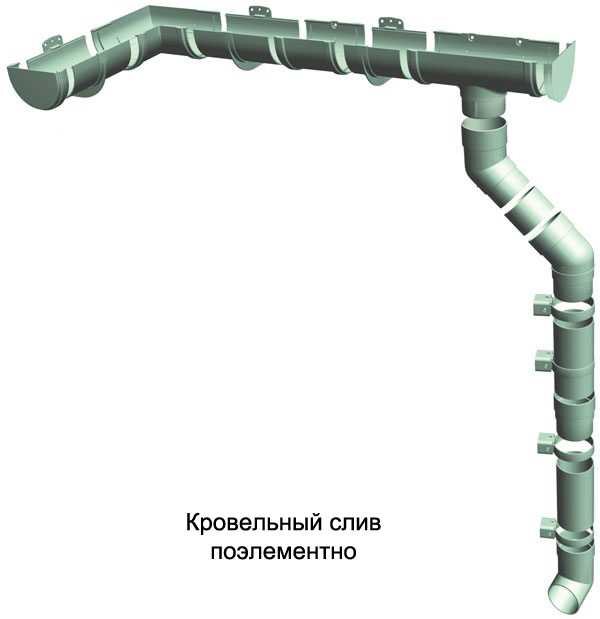

Кровельный слив.

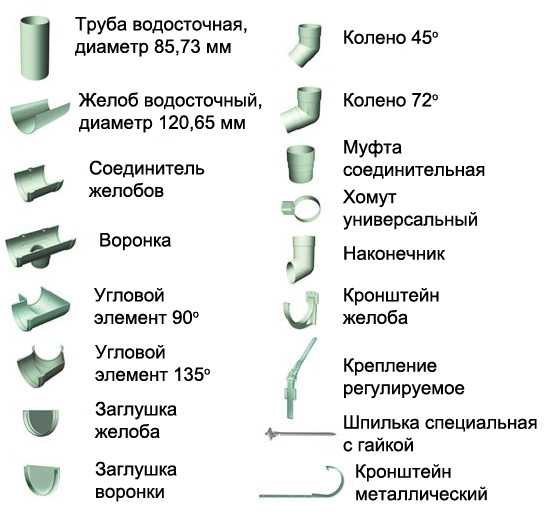

Элементы кровельного слива с указанием их размеров.
На заметку! Чтобы уменьшить затраты на приобретение расходных материалов вы можете изготовить желоба самостоятельно. В домашних условиях можно сделать бетонные элементы, воспользовавшись специальными формами для заливки.
Какие бывают водостоки?
Придомовая дорожка должна иметь уклон минимум 2° от стены здания. По сути, благодаря такому уклону вода и так не должна скапливаться на поверхности отмостки.
Но, если не установить дренажную систему, то вся вода, стекающая с дорожки, будет просачиваться под грунт и проникать в фундамент, подвал или цокольный этаж.
Водосток должен обеспечивать отвод воды подальше от здания. В качестве водосточки можно использовать:
Готовые водосточные желоба
Обычно такие конструкции применяются при укладке плитки (тротуарной, клинкерной, керамической) либо при мягкой отмостке (щебень, гравий). Эти изделия представляют собой отдельные элементы небольшой длины, которые выполнены в форме полукруглой выемки. Они выкладываются вдоль или поперек отмостки.
Если желоба ведут прямо в централизованную канализацию или специальную дренажную ёмкость, то желательно, чтобы они были закрытого типа, то есть сверху была установлена решётка. Это предотвратит попадание листьев, мусора и грязи в сточную трубу, благодаря чему отпадает необходимость в её регулярной чистке.
Металлические желоба – прочные, огнеупорные, устойчивы к температурным перепадам, недорогие. Но их минус в большом весе и возможных проявлениях коррозии. Также при сильном дожде возникает эффект барабана – капли воды с шумом бьются о металлическую поверхность.
Бетонные желоба – устойчивы к коррозии, температурным перепадам, гниению. Материал прочный и долговечный. Хотя он тяжёлый по весу, но это и плюс, ведь такой желоб не сдвинется с места, даже при сильном ливне. Минус – высокая цена;
Создание выемок для водоотведения
При заливке бетона можно сразу оставить небольшое углубление по краям отмостки для отвода воды. Либо в уже затвердевшем бетоне можно перфоратором выбить канавку и поместить туда сливную конструкцию. Плюс данного способа: дешевизна.
Однако, выглядит это не всегда красиво. Даже иногда по одному внешнему виду становится понятно, что водосточка не была изначально продумана и у хозяина нет средств на создание нормальной дренажной системы.
Если есть ограничение по средствам, то в качестве канавки для отвода воды можно использовать канализационную либо асбестовую трубу (Ø 25 см). Она разделяется напополам либо монтируется целиком (если один её конец подводится непосредственно к водосточной трубе, идущей с крыши).
Монтаж системы отвода воды с кровли дома
Монтаж производится после разработки проекта всей системы водоотлива, ознакомления с инструкцией приложенной магазином-поставщиком (каждая система имеет свои особенности конструирования, которые необходимо учесть).
Общая последовательность монтажа системы отвода поверхностных вод и выполняемые работы:
- Монтаж начинается с крепления кронштейна со стороны стропильной стены или лобовой доски, с учетом наклона желобов.
- Затем укладываются сами желоба при помощи специальных пластин и крепятся друг с другом методом холодной сварки или резиновыми уплотнителями. Метод холодной сварки предпочтителен для соединения желобов из-за устойчивости к деформации.
- В угловых соединениях и соединениях с воронками устанавливается дополнительный кронштейн.
- Производится монтаж труб, соблюдая расстояние от стены в 3-4 см. Кронштейны по вертикали крепятся на расстоянии в 1.5-2 м. Сам слив должен находиться в полуметре от поверхности земли.
Советы от профессионалов:
- Желоба начинают укладывать от воронки, чтобы края желоба были ниже края кровли.
- В случае если эксплуатировать трубу для сбора из трех направлений желобов (если кровля нестандартной формы), необходимо вместо стандартных воронок предусмотреть тройники.
- Расстояние между кронштейнами должно составлять не больше 0.50-0.60 м.
- Рекомендуется заранее сделать разметку наклона желобов. Например, ориентиром может служить веревка, натянутая от начальной до конечной точки.
- Пластиковые отливы монтируются при температуре от + 5◦,иначе материал потрескается при нарезке. Отливы из других материалов монтировать можно при любой температуре окружающей среды.
Отвод воды от фундамента дома – талой, ливневой, грунтовой и создание водораздел.
Воздействие влаги, поступающей в грунт в виде атмосферных осадков, талых и грунтовых вод, отрицательно сказывается на прочности фундаментного основания. Переувлажнение почвы способствует подтоплению подвальных помещений, возникновению в здании сырости, появлению на стенах плесени и грибка. А сезонное промерзание и оттаивание грунта приводит к образованию наледи на фундаментных стенах и цоколе, результатом чего становится разрушение особо важных конструкций. Предотвратить повреждения, вызванные высокой влажностью, позволяет грамотно спроектированная защита фундамента. Специалисты отмечают, что наряду с гидроизоляцией, наиболее эффективным является непосредственный отвод от дома скапливающейся воды. Организовать его можно несколькими способами, зависящими от источника поступления влаги.

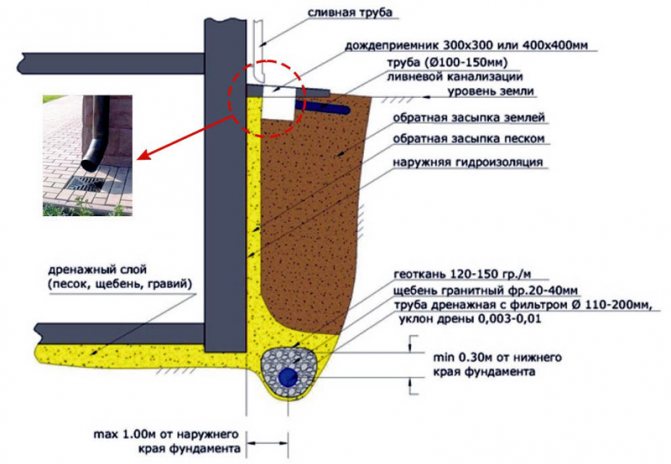

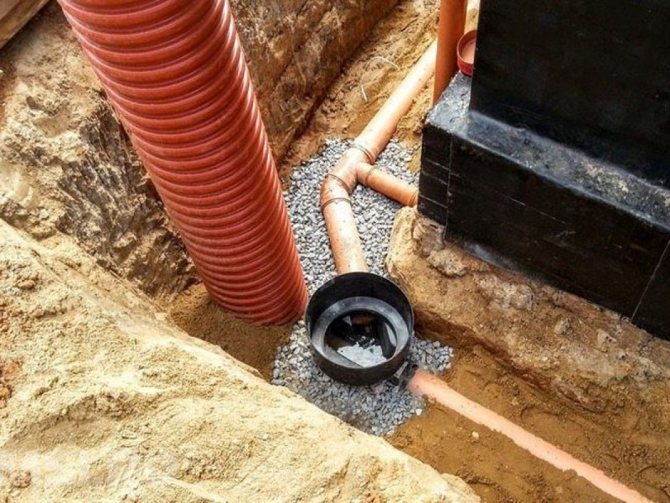

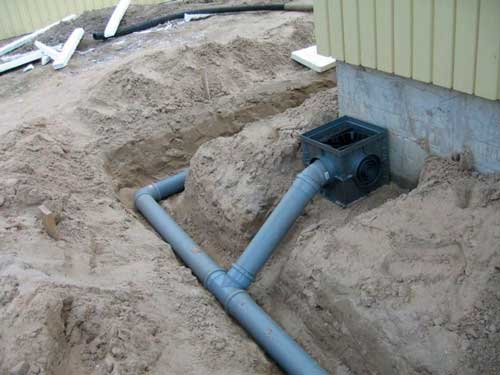

Отвод дождевой воды от фундамента дома.
Отвод поверхностных вод
Система отвода поверхностных вод или поверхностный дренаж состоит из точечных водоотводов и линеных каналов.

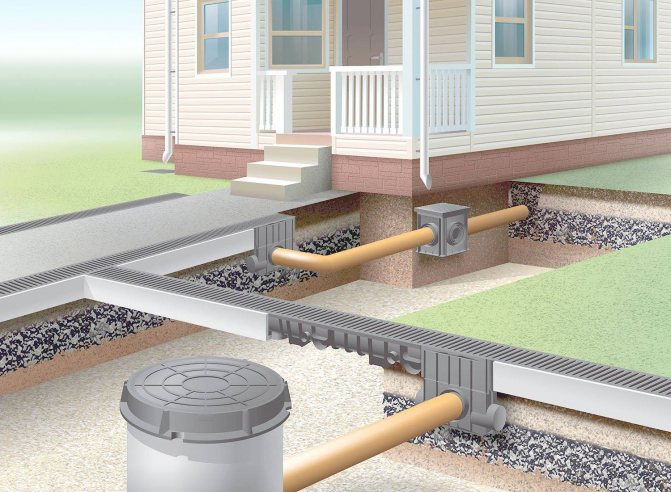

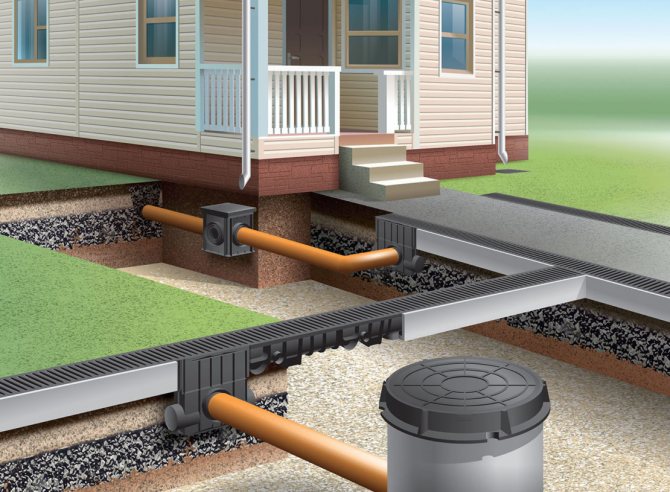

Монтаж систем поверхностного водоотвода.
На заметку! Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.
Точечные водоотводы представляют собой небольшие колодцы локально соединенные с кровельным стоком. Лотки прокладываются ниже уровня промерзания труб. Монтаж такого дренажа схож с монтажом кровельного слива. Готовится траншея (ниже чем глубина промерзания труб, узнать можно все в том же СниПе) под уклоном к коллектору. Засыпается песок слоем в 20 см. Укладываются трубы при помощи фитингов. При соблюдении герметизации трубы засыпаются.

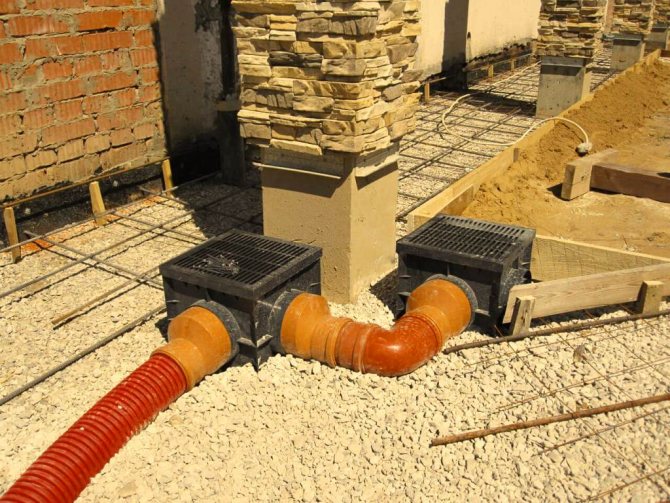

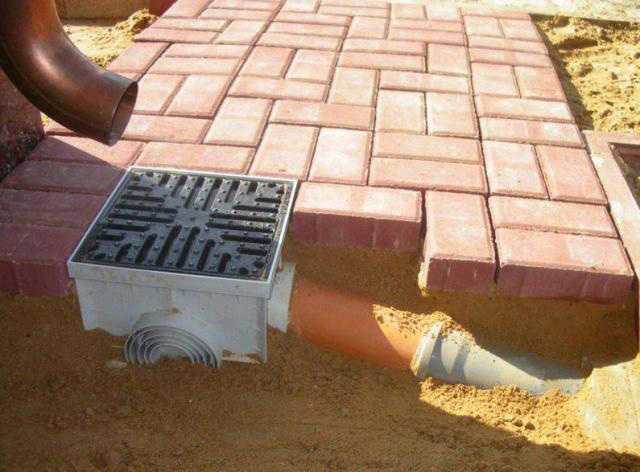

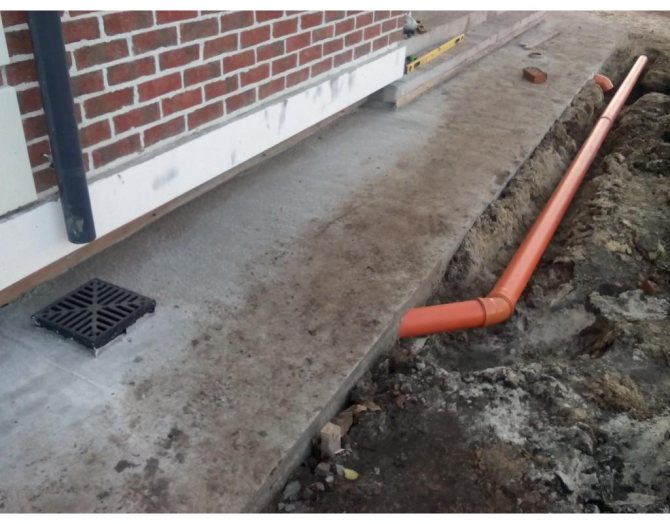

Устройство точечного водоотвода.

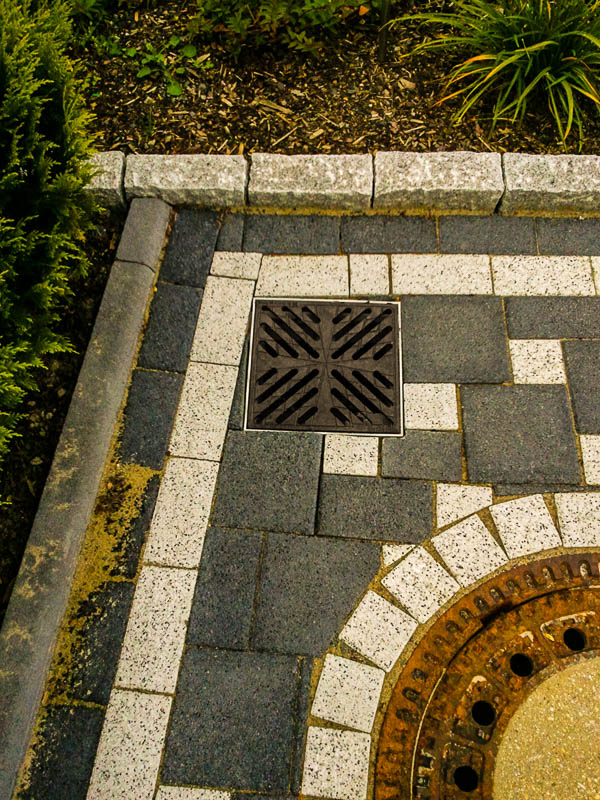

Точечный водоотвод.
Линейные каналы бывают двух типов — открытые или закрытые, оснащенных решетками или сетками для задержания крупного мусора. Решетки должны быть преимущественно из металла, т.к. выдерживают большие нагрузки (особенно в местах у въезда в гараж).

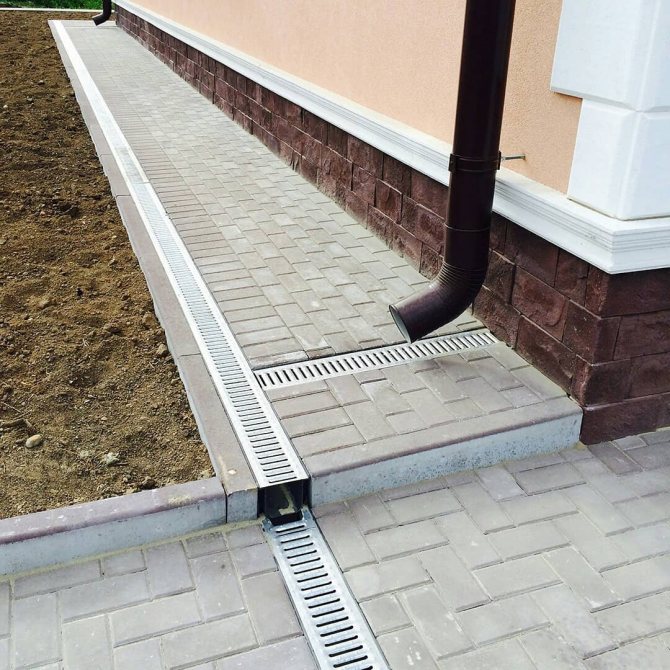

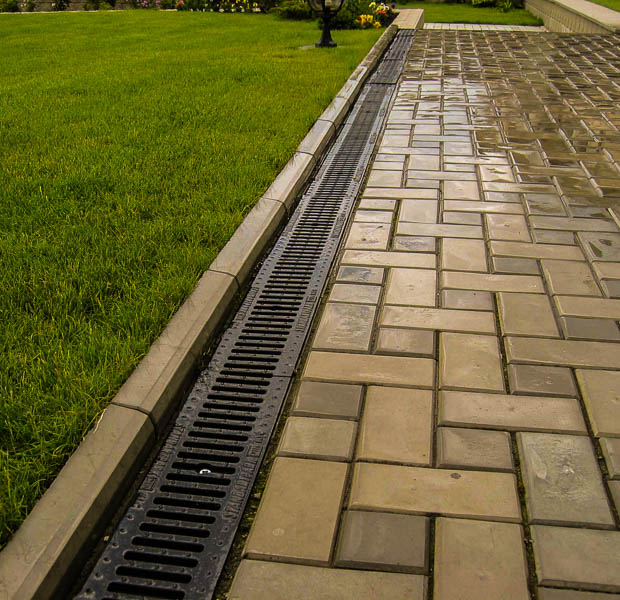

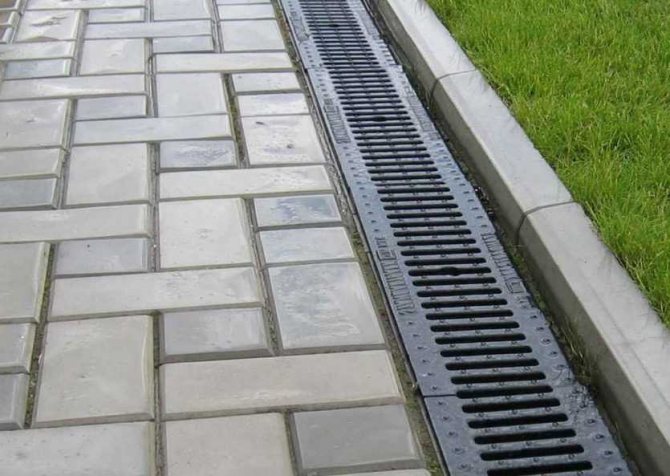

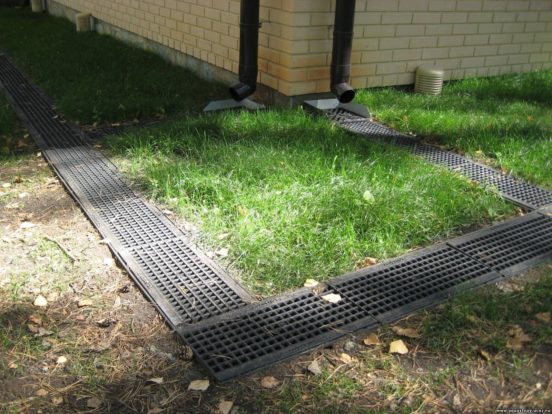

Линейный водоотвод закрываемый решеткой.

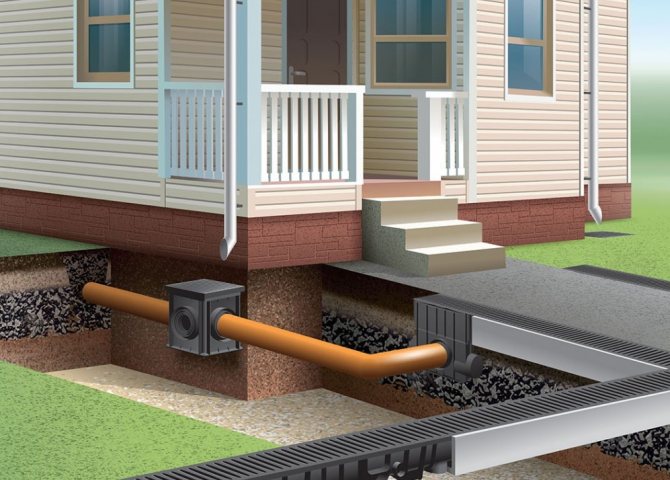

Устройство линейного водоотвода.
На заметку! Для эффективности сбора поверхностных вод необходимо комплексное устройство ливневого и точечного дренажа. В случае сильных осадков основная масса воды будет отводиться поверхностным дренажом
Посмотреть как выглядит процесс монтажа системы отвода поверхностных вод Вы можете в видеоролике:

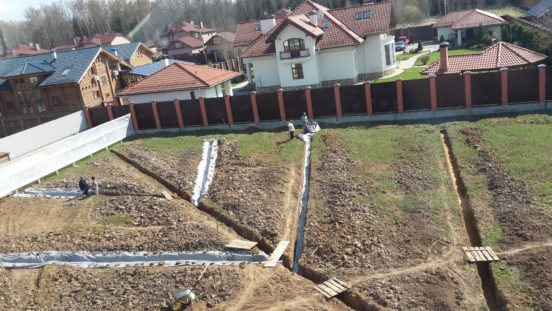

Глубинная дренажная система предусматривается, если местность где расположен участок предрасположена к затяжным дождям. Такая система защитит участок от размыва, убережет деревья от преждевременной гибели (из-за гниения корней), защитит фундамент от губительного действия воды.

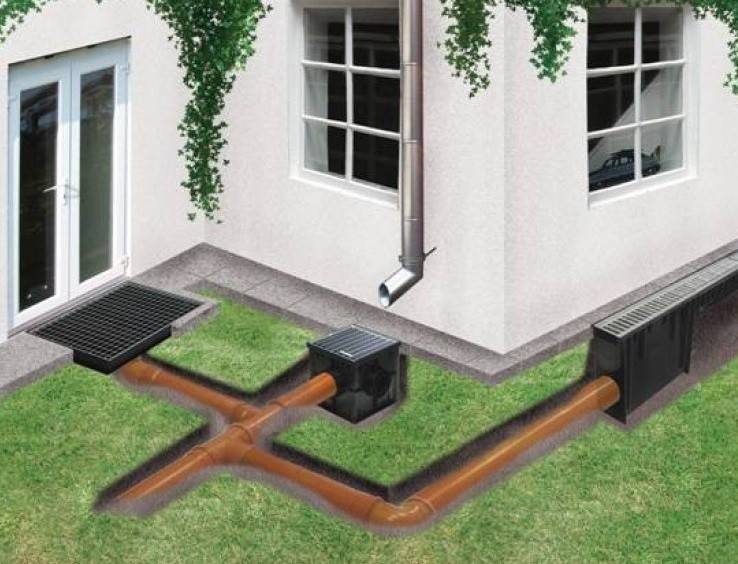

Варианты «укрощения» дождевой воды
У некоторых видов дренажа имеются варианты, которые можно выбирать в зависимости от количества осадков и способов монтажа.
Поверхностная система водоотведения имеет линейный и точечный виды. Линейный вид подразумевает сбор дождевой воды со всей придомовой территории. Система образуется линиями траншей, по которым вода стекает в накопитель.
Точечная система занята сбором воды в определенных точках участка, чаще всего это выпускные воронки водостоков или поливочные краны. Точки сбора закрываются решетками для недопущения веток, листьев и иного мусора в систему водоотведения. Дренажные трубы точечной системы подсоединены к основной трубе, которая ведет к колодцу.
Существует также комбинация из точечного и линейного вида, которая считается наиболее выгодной, в смысле затрат и эксплуатации.
По способу монтажа системы водоотведения делятся на открытые и закрытые.
Открытые системы представляют собой соединение неглубоких наклонных траншей, объединенных общей водоотводной канавой. В траншеи укладываются пластиковые или бетонные лотки, накрытые решетками. Этот вид дренажа предпочитают за невысокую стоимость и скорость монтажа.
Обустройство водоотведения лучше всего проводить в период строительства здания, проведение монтажа после окончания строительных работ сопряжено с определенными трудностями. В период между установкой полноценной системы можно организовать временный водоотвод – сбор воды производить вручную, с помощью бочек: под водосточной трубой устанавливается емкость подходящего объема.
Закрытая система имеет более узкую и мелкую траншею, а значит, меньшую пропускную способность. «Плюсами» считаются более эстетичный вид и безопасность эксплуатации.

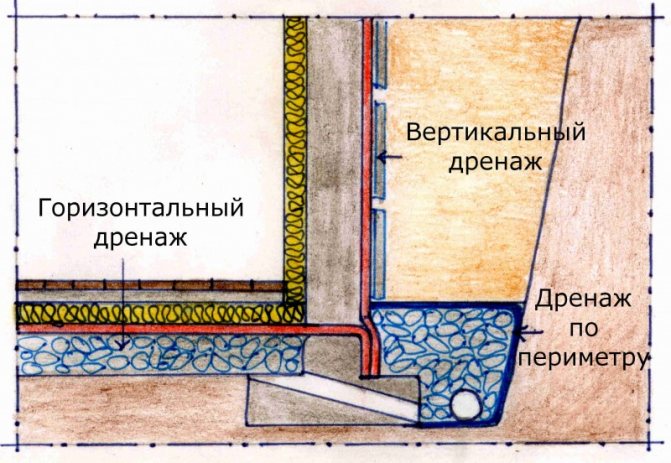

Вертикальный дренаж можно назвать вариантом глубинной системы водоотведения. Возле строений устанавливается нужное количество колодцев с погружными насосами. Этот вариант водоотведения наиболее эффективен, однако и наиболее затратен, поскольку требует большого объема земляных работ и специальных знаний.
Также закрытую установку системы водоотведения можно разделить на сплошную и пристенную. Как видно из названия сплошная монтируется на территории всего участка, защищая при этом цоколь и придомовую территорию.

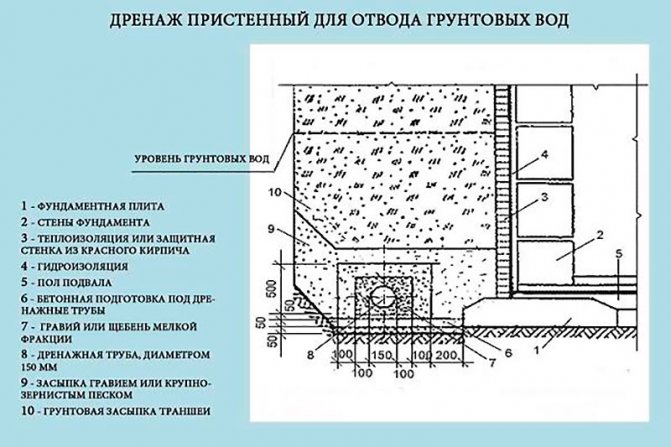

Пристенная система располагается исключительно возле фундамента здания, защищая от дождевой воды только строение.
Система отвода грунтовых вод
Дренаж грунтовых вод отличается от вышеописанных систем тем, что укладывается на большей глубине и в случае близкорасположенных к поверхности земли грунтовых вод, которыми могут подтапливаться подвал или подземный гараж. Дренаж делают комбинированным с ливнёвкой, причем трубы ливнёвки прокладываются выше, чем дренаж. Необходимо понимать разницу ливнёвки и дренажа. Ливнёвка для отвода дождевой, талой воды и паводков, а глубинный дренаж для отвода грунтовых вод и возможных затоплений. Поверхностный и глубинный дренаж соединяются при помощи специальных узловых соединений для скопления лишней воды в одном месте и последующего ее выброса, переработки или повторного использования. Монтируются дренажи параллельно друг другу.
Ливневая канализация открытого типа с желобами из бетона.
Обратите внимание! При обильных осадках вода в больших количествах за короткое время проходит через ливневую канализацию. При попадании такого потока воды в систему отвода грунтовых вода эта вода попадает из труб в грунт, тем самым не осушает его а затапливает, то есть начинает выполнять противоположенную функцию. Поэтому систему отвода поверхностных вод следует соединять с системой отвода грунтовых вод не ранее мест, где проходят трубы именно отведения воды а не осушения, если смотреть по ходу движения воды в системы. Осушение грунта производится в местах укладки перфорированных труб. Отвод воды осуществляется герметичными трубами.

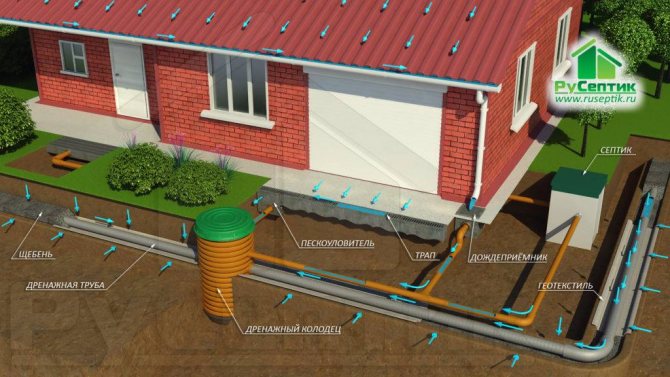

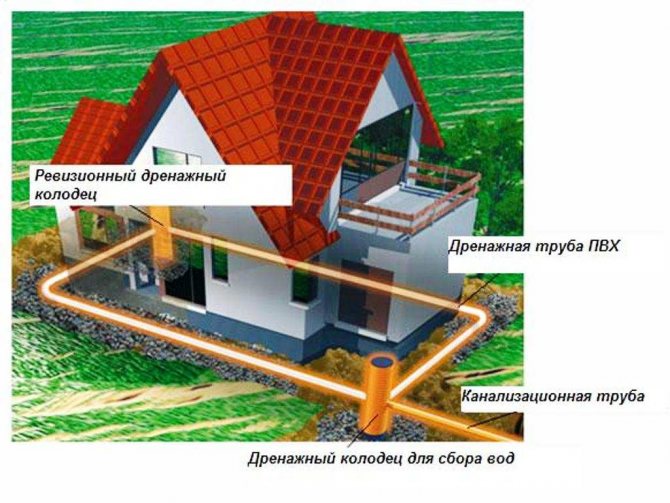

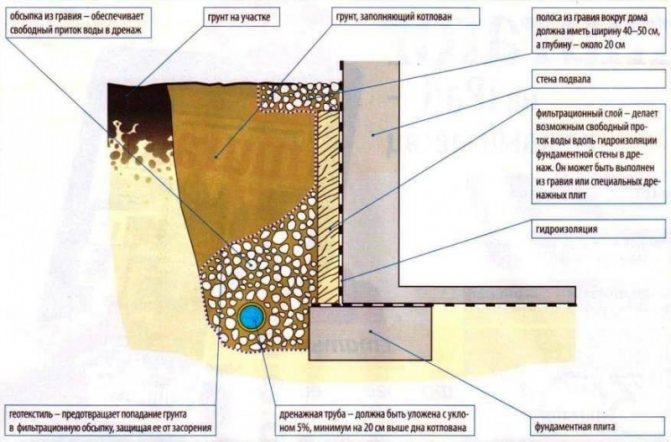

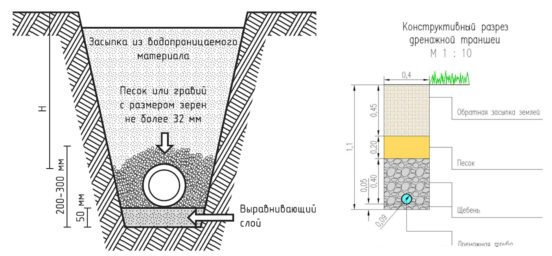

Схема дренажной системы закрытого типа.
По способу отбора грунтовых вод разделяют: вертикальный, горизонтальный и комбинированный дренаж. Вертикальный дренаж состоит из вертикальных рубчатых колодцев, опущенных в слой грунтовых вод. Они оснащены насосами и фильтрами, соответственно для очистки и откачки грунтовых вод за пределы территории. Такая схема достаточна сложна как в монтаже, так и в эксплуатации.
Горизонтальный дренаж состоит из перфорированных труб, уложенных на оптимальной глубине вывода откачки в выкопанных канавах, просыпанных щебенкой. Канавы выкапываются по всей территории участка в виде елочки.
Устройство дренажа вне зависимости от типа участка начинается с обустройства дренажного колодца в самой дальней части участка, подальше от дома. Можно использовать уже готовые пластиковые колодцы.
В местах угловых соединений устраиваются смотровые колодцы, для облегчения обслуживания коммуникации.
Глубина заложения дренажа выбирается исходя из ее задач: если цель — сбор грунтовых вод для защиты подвала, то глубина должна соответствовать уровню пола подвала; если цель — отвод обильных вод опускающихся в грунт- глубина соответствует глубине фундамента.

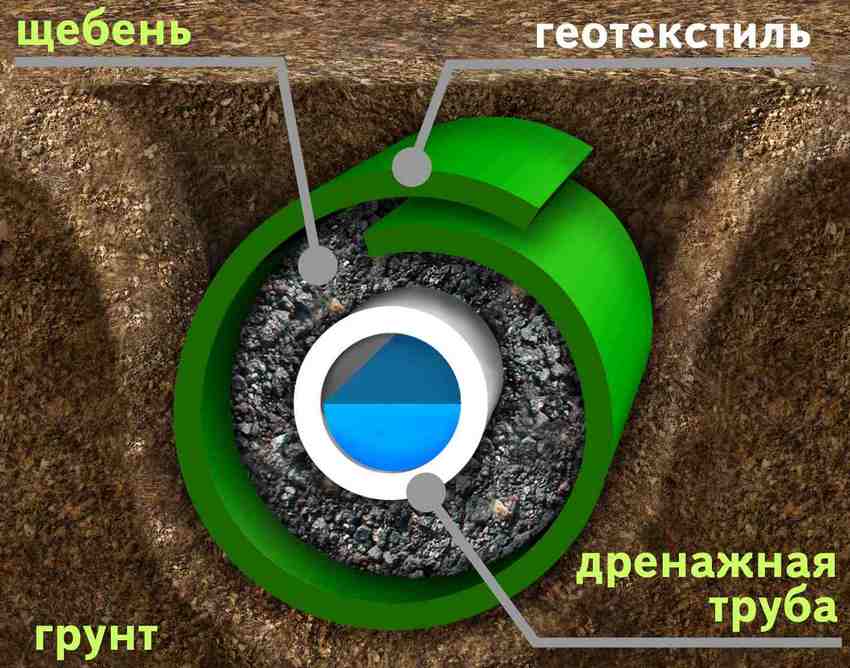

Трубы обматываются специальным материалом (геотекстилем) для исключения попадания в трубы песка, гравия, которыми труба засыпается слоем в 20-30 см. После этого трубу можно засыпать обычным грунтом. В отличии от вертикального дренажа вода, собранная через отверстия в трубах, отводится самотеком под уклоном, а не насосами.
Горизонтальный дренаж наиболее популярен чем вертикальный или даже комбинированный из-за экономичности и простоты монтажа.
Дренажная система, особенности
Устранить проблемы, возникающие с повышенной влажностью участка, можно только подходя к проблеме комплексно. Для этого используется:
- Создание водосточной системы кровли для сбора жидкости, которая образуется вследствие осадков. Благодаря конструкции труб, поток воды направляется в ливневки, размещенные под выходом водосточного стояка.
- Для предохранения основания дома от влияния внешних вод у стен здания возводятся отмостки.
- Основную функцию отведения воды от фундамента строения выполняет правильно организованное дренирование почвы.
Устройство дренажа важно предусмотреть еще на стадии строительства здания. Система отведения воды требует выполнения следующих условий:
- Дренаж выполняется непрерывно по всему периметру здания.
- Глубина траншеи даст возможность удалить грунтовые воды при условии, если она будет находиться ниже линии фундамента.
- Устройство дренажной системы предполагает наклон в сторону основного коллектора для сбора воды, чтобы она поступала в него самотеком.
- Материалы для обустройства дренирования подбираются не поддающиеся коррозии, устойчивые к механическому воздействию. Учитывается также и уровень нагрузки, глубина заделки, степень увлажнения почвы.
- Для создания дренажной системы частного дома подойдут трубы из современных полимерных материалов. При минимальных нагрузках можно выбрать гладкие перфорированные дрены. На некоторых почвах потребуются гофрированные или двухслойные элементы с дополнительным покрытием из геотекстиля, обладающие повышенными характеристиками прочности и фильтрации.
Надежная и длительная работа конструкции зависит от правильного выбора фильтрационной основы, предотвращающей заиливание отверстий в дренах. Для грунта, содержащего песок предпочтительнее выбирать геотекстиль, для глинистых почв оптимально использовать кокосовые волокна.
Особенности ливневой дренажной системы на участке: как сделать водоотвод

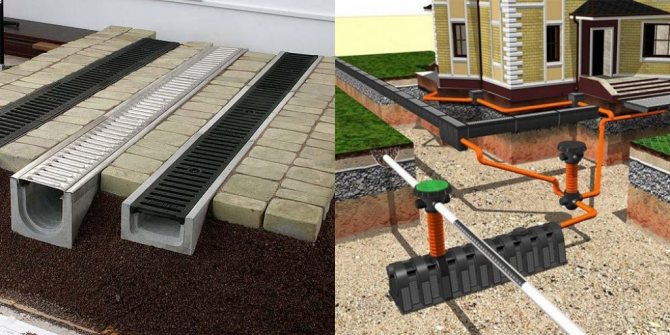

Дренажная система линейного типа состоит из желобов, которые заглублены в почву. По этим каналам осуществляется перемещение воды с участка за его пределы. При обустройстве такого дренажа на дачном участке своими руками следует помнить, что жидкость идет на сброс самотеком.
В продаже можно встретить желоба, изготовленные из различных материалов:
- полимербетона;
- пластика;
- бетона.

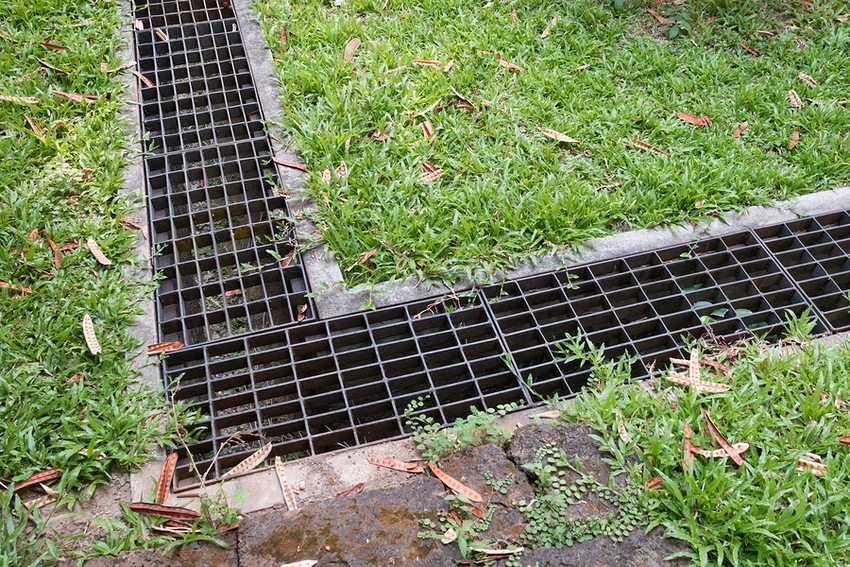

Дренажная система поможет справиться с избытком влаги на садовом участке.
Поверх желобов помещаются решетки, выполняющие защитную функцию. Материалом для их изготовления может служить пластик или металл (чугун, сталь). Эти элементы обладают съемной конструкцией.
На заметку! Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».
Как сделать дренаж участка на основе ключевых элементов системы:
- желоба укладываются в заранее обустроенные траншеи;
- пескоулавливатели монтируются в зонах размещения водоотводов и других подобных мест;
- решетки фиксируются на желобах.
Установка линейной дренажной системы на участке своими руками выполняется, если:
- угол наклона поверхности составляет более 3° (в таких условиях возможен сброс воды самотеком, которая без дренажа может попросту вымыть плодородный слой грунта);
- необходимо отвести воду от основания дома в условиях длительного выпадения дождей;
- необходимо отвести воду с рельефных склонов территории;
- сооружения хозяйственного назначения размещены в одной плоскости с поверхностью дачного участка или ниже этого уровня;
- существует необходимость защиты территории дачного участка, а также въездов и мощеных дорожек.
Материалы для дренажа
При проектировании дренажного механизма важнейшее значение имеет вычисление степени нагрузки на элементы дренажа. При сильной нагрузке пластиковые материалы могут не выдержать, поэтому надёжнее будет бетонное исполнение. Выполнение колодцев, желобов, каналов из бетона способно выдерживать 90 тонное давление.
Применение чугунных защитных решёток на желобах для водоотвода продлевает их период эксплуатации. Материал для дождеприёмников, расположенных по окружности здания, подбирается исходя из степени эксплуатационной нагрузки.
Трубопровод укладывается по периметру строения в траншеи, имеющие дренирующий слой.
У дренажных труб может быть гофрированная или гладкая поверхность. Гладкое покрытие помогает хорошей пропускной способности для усиленного водоотвода, а труба с гофрой придаёт жёсткости, а значит и прочности трубопроводу.

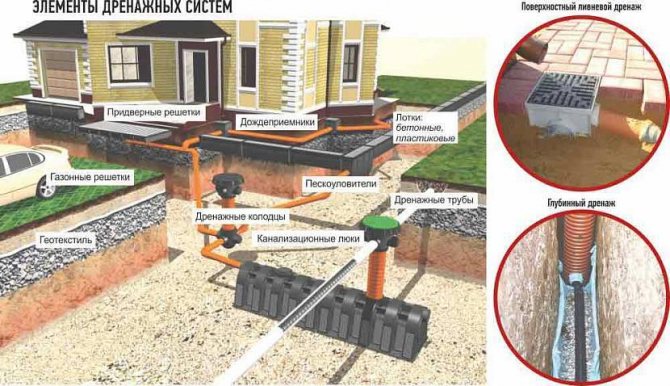

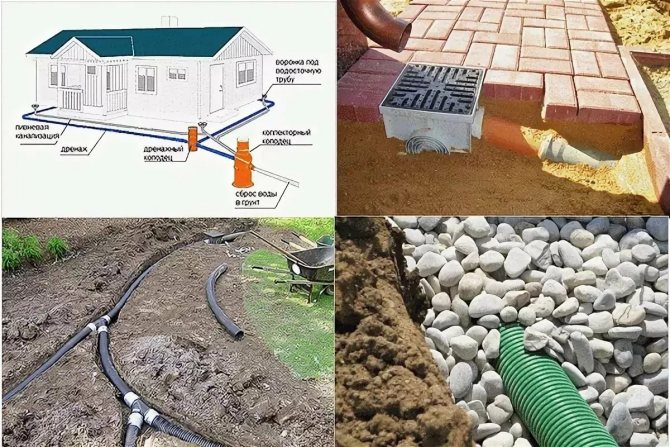

Из чего состоит дренажная система для отвода дождевой воды от дома Источник tl.decoratex.biz
Установка дренажа на дачном участке: цена элементов для системы
Независимо от того, делаются ли работы по монтажу самостоятельно или с привлечением специалистов, вы должны перед установкой дренажной системы купить все необходимые для этой процедуры расходные материалы.
Монтаж дренажной системы необходим как на территории частного дома, так и на дачном участке.
Полезный совет! В целях экономии рекомендуется купить дренажные колодцы и другие расходные материалы заранее. Главное при этом – не ошибиться с расчетами. Если вы не уверены, воспользуйтесь консультацией специалиста для составления предварительной сметы. Средняя стоимость разработки проекта дренажной системы участка составляет 15000 руб.
Расценки на дренажные колодцы:
| Тип колодца | Параметры | Цена, руб. |
| Сборной (из бетонных колец, диаметр 1 м). Комплектация: насос, люк из пластика, фиксатор для насоса, водоотвод (не более 10 м) | 3 кольца | 36000 |
| 4 кольца | 40000 | |
| Инспекционный (из пластиковой трубы, диаметр 0,315 м). Комплектация: люк из пластика, пластиковое дно | 1 м | 6600 |
| 1,5 м | 6900 | |
| 2 м | 7700 | |
| 2,5 м | 7900 | |
| 3 м | 8950 |
Средняя цена чугунных решеток для ливневой канализации в составе дождеприемников – 3500 руб. В комплектацию может быть включена корзина для мусора и стенки.
Сколько стоит проложить дренажные трубы на даче (цена услуг):
| Тип трубы | Тип установки | Цена, руб./пог.м |
| Гибкая | Дренажная траншея | 500 |
| Мелкое заглубление (0,5 м) | 700 | |
| Заглубление ниже уровня промерзания | 1200 | |
| Жесткая | Дренажная траншея | 700 |
| Мелкое заглубление (0,5 м) | 950 | |
| Заглубление ниже уровня промерзания | 1600 |
Из таблицы видно, что стоимость прокладки труб для дренажа участка зависит не только от уровня заглубления, но и от типа материала. Работать с жесткими трубами гораздо сложнее. Этот нюанс стоит учесть при выборе изделий.
Водосточная система
Еще одним распространенным способом оградить фундамент от излишка влаги является установка надежной водосточной системы. Ее отсутствие приводит к тому, что дождевые потоки устремляются к основанию дома, увлажняя стены и подмывая его фундамент. В результате хозяин дома получает заплесневелые стены и гниение деревянных элементов.
Монтаж водоотводной системы, состоящей из желобов и труб, позволит по максимуму обезопасить свое жилище от воды, стекающей сверху. Главный секрет – отвести воду как можно дальше от подножия дома. Вариантов при этом несколько:
Водосток у дома
- дренажный колодец;
- канавы;
- общественная или частная канализация;
- накопительный коллектор;
- специальные емкости для дальнейшего полива огорода.
Существует и «декоративный» способ защитить фундамент от верховодки – высаживание газона. Достаточно высокая и густая растительность с мощной корневой системой позволит задержать и перенаправить потоки воды. Однако следует помнить, что это не самый действенный способ уберечь дом от губительного воздействия влаги.
Обслуживание систем водоотведения
Обслуживание приведенных выше систем дренажа не составляет труда при их грамотном проектировании и конструкции. Основные пункты в обслуживании:
- Раз в десять лет осуществлять с помощью насоса капитальную промывку труб для профилактики отложений на их стенках.
- Регулярный визуальный осмотр колодцев, коллекторов и очистка при необходимости.
Срок годности правильно рассчитанной, уложенной, обслуживаемой системы водоотвода составляет в среднем пятьдесят, а то и намного больше лет.
Советы от профессионалов:
- Обязательно проверяйте, чтобы трубы были уложены под уклоном.Уклон должен быть в сторону от дома.
- В случае невозможности монтажа самотечного водоотвода устраиваются напорный отлив оснащенный насосом.
- Не забывайте про оптимальность конструирования и соответствие цена = качество. Очень часто хочется большего, лучшего, однако бюджет не всегда позволяет осуществить задуманное. Поэтому рекомендуется спроектировать, соотнести проект с ценами, делать закупку и производить монтаж в соответствии с приведенными здесь рекомендациями.
Надежные способы отвода воды от фундамента дома.
Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома. Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.
В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.
Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции.
Виды систем осушения
Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.
Дренаж поверхностного типа
Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.
Решётки защищают открытую дренажную систему от попадания крупного мусора
Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:
При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.
Глубинный дренаж
Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.
Процесс сооружения глубинного дренажа на загородном участке
Для понижения уровня грунтовых вод трубы закладываются по периметру участка на глубину 80–150 см. В случае когда необходимо отвести воду от фундамента строения, трубы должны быть уложены ниже глубины его залегания. И также дренажные трубы могут быть уложены по всей площади участка с определённым шагом. Расстояние между дренами зависит от глубины их заложения и механического состава грунта.
Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.
| Глубина заложения дрен, м | Расстояние между дренами, м | ||
| Песчаный грунт | Суглинистый грунт | Глинистый грунт | |
| 0,45 | 4,5–5,5 | 4–5 | 2–3 |
| 0,6 | 6,5–7,5 | 5–6,5 | 3–4 |
| 0,9 | 9–11 | 7–9 | 4–5,5 |
| 1,2 | 12–15 | 10–12 | 4,5–7 |
| 1,5 | 15,5–18 | 12–15 | 6,5–9 |
| 1,8 | 18–22 | 15–18 | 7–11 |
При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.
Схема устройства глубинного дренажа
При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.
При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.
