Когда нужно рассчитать оптимальный угол наклона двускатной крыши, то нужно обязательно учитывать следующие факторы:
- Конструктивные и архитектурные особенности строения и его аэродинамические характеристики. Ведь некоторые здания имеют настолько сложную архитектуру, что для сглаживания некоторых элементов требуется использование индивидуального возведения, например, полукруглой или куполовидной кровли.
- Погодные условия, в которых предполагается возведение крыши – количество и вид выпадающих осадков. Чем больше количество осадков, выпадающих особенно в зимнее время, тем сложнее приходится стропильным элементам. Если угол наклона небольшой, то нагрузка, например, от снега будет чрезвычайная и в какой-то момент силовые элементы могут не выдержать.
- Преобладающая средняя скорость ветра и даже в некоторых случаях его направление. Если на территории для возведения здания присутствуют периодически повторяющиеся сильные порывы ветра, то стоит выбрать как можно меньший угол наклона кровли. При экстремальных условиях это способствует лучшей обтекаемости, и исключить срыв или опрокидывание кровельной конструкции.
По каким критериям выбирают угол застройщики
Их не совсем интересуют расчеты на прочность несущих узлов, им малоинтересно влияние угла наклона двухскатной крыши на стоимость и сложность стропильной системы и т. д.
На что обращают внимание обыкновенные застройщики?
| Параметры выбора угла наклона крыши | Краткое описание |
|

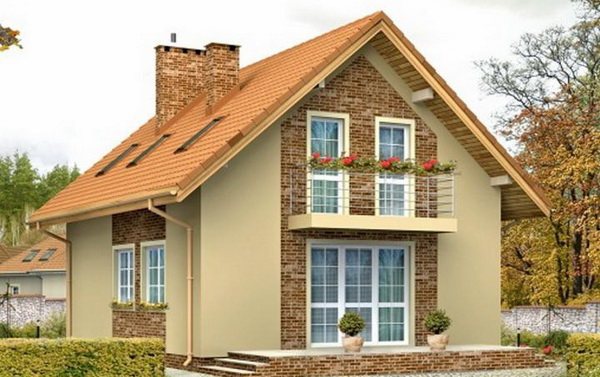

Внешний вид |
Каждый владелец желает иметь красивый дом со своими индивидуальными отличиями. На внешний вид дома большое влияние оказывает угол наклона скатов. Архитекторы имеют свои требования к зданиям, дома должны органично вписываться в стиль уже существующих строений. Особенно строго к этому параметру относятся, когда дом располагается в пределах города. Довольно часто органы местного самоуправления принимают решения, запрещающие нарушать традиционный архитектурный вид. Нельзя, к примеру, строить дом с углом наклона крыши 45°, если на этой улице все строения имеют наклон не более 20°. |
|
Используемые кровельные покрытия |
Этот фактор оказывает очень незначительное влияние на оптимальный угол. Кровельные материалы имеют лишь общие рекомендации по монтажу на плоских и наклонных крышах. Плоские крыши имеют угол наклона скатов менее 10°, все конструкции с углом наклона, превышающим эти значения, считаются наклонными. Технология монтажа кровельных материалов с углом наклона 15° ничем не отличается от технологии кровельных работ на скатах с наклоном 45°. Есть, правда, ограничение для штучной черепицы, ее можно устанавливать на крышах с углом наклона не менее 22°. |
|
Назначение чердачных помещений |
Чем больше угол наклона скатов, тем выше чердачные помещения. Такие крыши строятся для зданий с мансардами. На этот фактор застройщики обращают большое внимание, но не все так просто, как может показаться на первый взгляд. |
Эти пожелания архитекторами принимаются во внимание во время проектирования и расчета элементов стропильных систем. Но к ним добавляется еще довольно большое количество чисто инженерных факторов, оказывающих решающее влияние во время расчетов параметров стропильной системы. И угол наклона скатов среди них не единственный, все значения зависят друг от друга и не могут не учитываться при разработке проекта.
Зависимость от типа кровельного покрытия
При выборе типа кровли будущей крыши также очень важно учесть угол наклона.
- Если в качестве покрытия планируется использовать шиферное покрытие, то минимальный угол должен составлять 25 градусов. В противном случае при выпадении жидких осадков вода будет затекать в зазоры, где материал идёт внахлёст.
- Для металлочерепичного материала минимальный наклон составляет 15 градусов. При несоблюдении этого требования существует риск того, что листы материала могут быть сорваны с мест крепления при сильных порывах ветра.
- Мягкая кровля допускает уклон от 15 градусов и до 60. Но при условии, если дополнительно производится крепление специальными гвоздями, исключающими отрыв и сползание материала вниз по плоскости наклона.
Как рассчитать оптимальный угол наклона
Калькулятор по расчету высоты конька
Перейти к расчётам
Как уже указывалось, на угол наклона скатов оказывает влияние снеговая и ветровая нагрузки, общий вес кровельного пирога и масса стропильной системы. Если используются современные легкие утеплители, то их вес можно не учитывать.
Читайте также:
Шаг 1. Расчет снеговой нагрузки. Предварительные условия зависят от нормативных показателей снеговой нагрузки с учетом климатической зоны расположения здания и коэффициента уклона скатов. Заметьте, не от величины наклона, а от ее коэффициента. Чем меньше угол наклона, тем меньше коэффициент. К примеру, если угол равняется 15°, то во время расчетов используется коэффициент 0,27, если угол наклона скатов равняется 45°, то коэффициент равен 1,0. Большой угол наклона существенно уменьшает давление снегового покрова на стропилины, и наоборот, чем он меньше, тем значительнее усилия действуют на стропила. Для регионов с высоким снеговым покровом оптимальный угол наклона скатов должен быть не менее 35°. За счет этого уменьшается высота задерживаемого кровлей снега, он быстрее сходит. Кроме того, в таком положении на стропила действуют не только усилия на изгиб, но и на сжатие. А пиломатериалы намного лучше работают на сжатие, чем на изгиб. Увеличение оптимального угла наклона дает возможность уменьшать линейные размеры нагруженных элементов, что оказывает благоприятное влияние на общую стоимость стропильной системы.
Снеговая нагрузка
Как измеряется угол наклона
Практический совет. Узнать коэффициент угла можно самостоятельно при помощи рулетки. Измерьте высоту стропильной системы и разделите эту величину на половину ширины дома. Потом в таблице найдите ближайшее значение коэффициента, оно обозначает оптимальный угол наклона стропильной ноги.
Региональные значения нагрузок от ветра и снега указаны в СНиП 2.01.07-85, во время расчетов нужно пользоваться имеющимися в нем таблицами и рекомендациями.
Карта снеговых нагрузок
Файл для скачивания. Нагрузки и воздействия
СНиП 2.01.07-85
Схемы распределения нагрузки и величина коэффициента указаны в таблицах нормативного документа. Если они возникают лишь на части поверхности крыши, то нужно брать значения, действующие на половине пролета стропильной системы. В этом случае допускается использование упрощенных схем, но угол наклона ската всегда должен учитываться.
Шаг 2. Расчет ветровой нагрузки.
Ветровая нагрузка
В этом случае угол наклона скатов оказывает противоположное влияние. Чем он больше, тем выше парусность (аэродинамическое сопротивление) строения, соответственно, тем больше максимальные нагрузки ветра. Инженерам надо выбрать оптимальную середину, угол наклона скатов влияет на многие параметры строения. Усилия зависят от нормативных значений давления ветра в каждой климатической зоне. Дополнительно используется аэродинамический коэффициент. Он учитывает конкретную местность расположения строения (на открытой стройплощадке, в черте города и т. д.), высоту и парусность (коэффициент аэродинамики) дома.
Принимается средняя скорость за три самых холодных месяца, именно в этот период возможны максимальные усилия на стропильные ноги. При этом нагрузка от ветра должна приниматься как сумма давления на внешнюю поверхность, силы трения, направленных по касательной линии к кровельным материалам и нормального давления на внутренние элементы крыши.
Карта ветровых нагрузок
Коэффициенты аэродинамического сопротивления устанавливаются отдельно для внешнего давления, силы трения о поверхность крыши, парусного сопротивления и внутреннего давления. Для скатных крыш с углом наклона не более 25° используется коэффициент 2,0. Отдельно рассчитывается стропильная система по показателям пульсирующего давления, возникающего при сильных порывах ветра.
Шаг 3. Масса кровельных материалов. Чем тяжелее кровля, тем больше нагрузки действуют на стропильную систему. Для одинаковых по толщине и ширине стропильных ног нужно увеличивать угол наклона, в таком положении возрастают продольные усилия и уменьшаются перечные. А именно критических поперечных усилий больше всего боится стропильная нога. Но лишь по этому критерию выбирать оптимальный угол наклона нельзя, мы уже упоминали, что следует учитывать все факторы, и не только инженерного, но и дизайнерского характера. При расчетах берите вес кровельного материала с учетом его особенностей, весом обрешетки и утеплителей можно пренебречь, но вес стропил учитывается.
Масса кровельных материалов
Нагрузка на стропила с зависимости от материала кровли
Важно. Если крыша будет покрываться мягкими кровельными материалами, то алгоритм расчет веса немного меняется. Под мягкие покрытия обязательно делается сплошная обрешетка из плит ОСП или фанеры толщиной не менее одного сантиметра. Такие материалы имеют большую массу и оказывают заметное влияние на общий вес кровельного покрытия, это нужно в обязательном порядке принимать во внимание.
Шаг 4. Определение суммарной нагрузки на крышу. Заключительный показатель нагрузки, оптимальный угол наклона скатов двухскатной крыши во многом зависит от его значений. Общая нагрузка определяется суммированием всех ранее рассчитанных усилий.
Определение суммарной нагрузки на крышу
Для повышения надежности здания инженеры всегда делают закругления полученных параметров в сторону увеличения. Дело в том, что рассчитать до килограмма величину нагрузок даже теоретически невозможно, не говоря уже об упрощенных практических расчетах. В связи с этим при первой возможности принимаются меры для обеспечения запаса прочности и устойчивости несущих конструкций строения.
-
Читайте также:
Расчет стропильной системы
К сведению. В московском регионе крыша площадью 100 м2 должна выдерживать нагрузку примерно 30 тонн. Это очень большие усилия, вот почему выбор оптимального угла наклона имеет такое большое значения с инженерной точки зрения. Если во время расчетов будет допущена ошибка, то возможен прогиб стропил или полное разрушение конструкции. Прогиб стропильной системы обязательно станет причиной нарушения герметичности кровли и появления протечек, их устранение сложный и длительный процесс. Полная потеря устойчивости крыши – аварийная ситуация со всеми крайне негативными последствиями. В деревянных домах одномоментное разрушение крыши может сдвинуть несущие стены, что еще более усугубит ситуацию.
Какие силы воздействуют на стропила и кровельное покрытие
В течение срока эксплуатации крыша постоянно испытывает нагрузки разного рода. Проблема состоит не в их наличии — этот вопрос легко решается усилением стропильной системы. Дело в разнообразии и в неравномерности этих нагрузок.
Постоянная и неизменная — вес кровельного пирога и собственно кровли, они создают непрерывное давление на элементы стропил за счет своего веса. К дополнительным относится ветровая нагрузка и вес выпадающих осадков.
Если в регионе преобладают умеренные ветра определенного направления, то разовый порыв ураганной силы может причинить значительный урон или вовсе сорвать крышу. В зимнее время при аномально большом количестве выпавшего снега нагрузка на кровлю может превысить допустимые значения, что чревато деформациями или нарушением целостности покрытия и образованием протечек.
Бороться с такими природными проявлениями можно только профилактическими мерами:
- Созданием запаса прочности при расчетах.
- Учетом преобладающих в регионе ветров, их силы и направления.
- Учетом среднегодового количества осадков, их состава и качественных показателей.
- Правильным выбором угла наклона скатов.
Выбор правильного угла наклона скатов — один из самых действенных приемов нейтрализации вредных воздействий на стропильную систему. Он позволяет снизить давление снега за счет исключения его скапливания, отрегулировать ветровую нагрузку за счет уменьшения парусности кровли и обеспечить сток дождевой воды, исключая ее замерзание в ночное время в осенний период.
Ветровые нагрузки на стропильные системы
Как учитывается угол наклона при расчете стропильной системы
Расчет состоит из нескольких этапов, каждый имеет свои требования и учитывает определенные условия.
Шаг 1. Расчет нагрузки на погонный метр стропильной ноги. Мы уже упоминали, что от показателей угла наклона во многом зависит распределение усилий. Стропильная нога условно принимается за балку с двумя или несколькими точками упора, от угла наклона зависят значения продольных и поперечных усилий. Каждое отдельное усилие определяется после построения эпюры как катет прямоугольного треугольника. При этом угол наклона играет важную роль, именно его значение синусов, косинусов и тангенсов используются для определения нагрузок.
-
Читайте также:
Разложение нагрузки на стропила на вертикальную и горизонтальную составляющие
Для расчета суммарной нагрузки нужно расстояние между точками упора стропильных ног умножить на расстояние между стропильными ногами и на суммарную нагрузку. С учетом значения этой силы строится эпюра. Но на практике расчеты по эпюрам не нужно делать, в СНиПе есть таблицы с готовыми данными.
Практический совет. Во время выбора оптимального угла наклона двухскатной крыши нужно добиваться, чтобы за счет увеличения продольных уменьшались поперечные усилия. То есть, по возможности увеличивать угол наклона скатов.
Шаг 2. Определение площади сечения пиломатериалов, используемых для изготовления стропильных ног. Это очень важный этап расчетов. Исходные данные надо брать из ГОСТа 24454-80, прочность материалов дана с учетом вида древесины. Для стропильных ног универсальными считаются доски толщиной 50 мм, ширина подбирается в зависимости от ранее рассчитанных нагрузок.
Таблица размеров и других параметров стропил
ГОСТ 24454-80. Файл для скачивания
Пиломатериалы хвойных пород
С учетом величины угла наклона по формулам рассчитывается ширина доски, исходные данные – толщина стропилины.
Оптимальный шаг и сечение стропил под металлочерепицу
Имейте в виду, что максимальная длина стропилины – это не общая длина, а расстояние между соседними упорами. Упорами смогут быть как вертикальные стойки, так и раскосы или различные стяжки.
Элементы стропильных систем
Еще раз напоминаем, что во время расчетов параметров стропилины надо брать максимальное расстояние, одна нога может иметь несколько опорных точек. Этот общий подход используется для расчетов на прочность любых конструкций, всегда берется самое слабое и наиболее нагруженное место. Только так можно с достаточным запасом прочности и устойчивости спроектировать стропильную систему.
Во время непосредственного строительства кровельщики могут увеличивать количество упоров или уменьшать расстояние между ними и за счет этого дополнительно повышать устойчивость конструкции. Но категорически запрещается уменьшать количество опорных элементов или увеличивать расстояние между опорными точками. Такие действия обязательно приведут к деформации крыши. Она может случиться как сразу после окончания кровельных работ, так и через несколько лет после начала эксплуатации здания.
Монтаж стропильной системы двухскатной крыши должен производиться по проекту
На основании расчетов определяется минимальная ширина доски для стропил при толщине 50 мм с учетом оптимального угла наклона скатов. Это значение никогда не будет стандартным, окончательно выбирать доску нужно с запасом по ширине. К примеру, если у вас получилось 90 мм, то доску надо брать 100 мм, если 120 мм, то ширина стропильной ноги должна быть 150 мм. За счет такого подхода компенсируется возможное уменьшение прочности пиломатериалов. Дело в том, что в мире не существует двух досок с полностью одинаковыми свойствами. На механическую прочность оказывает влияние огромное количество факторов, не поддающихся расчетам. Никто не знает, сколько именно трещин или сучков будет иметь доска на расчетном участке, есть ли заболонь или иные пороки развития древесины, как она сушилась, какие допуски по толщине и ширине и т. д.
Еще один момент – одна и та же доска изменяется свою прочность в зависимости от влажности, температуры наружного воздуха и времени эксплуатации.
Деформация древесины
Мера усадки и деформации симметричной доски зависит от распиловки
Цены на различные виды бруса
Брус
Зависимость угла наклона от выбора кровельного материала
С точки зрения экономии материала и снижения парусности кровли, угол наклона скатов должен быть минимален.
При этом, слишком пологая крыша будет удерживать большие массы снега или препятствовать эффективному оттоку воды.
Но самым главным критерием выбора угла наклона является кровельный материал.
Его характеристики определяют оптимум, основываясь на таких показателях:
- Жесткость. Величина, определяющая допустимый вес или давление на поверхность без вызывания деформаций.
- Пластичность. Способность материала менять форму под воздействием нагрузок без разрушения.
- Водонепроницаемость. Впитывание воды способствует быстрому разрушению материала.
- Качество поверхности. Снеговые массы легко сходят с гладких поверхностей, освобождая кровлю от давления. При этом, сход больших объемов может причинить определенный вред людям или имуществу, оказавшимся в зоне падения снега.
Исходя из этих параметров, для каждого типа кровельного материала существуют свои пределы наклона скатов. Несколько упрощая, можно сказать, что материалы с более гладкой и водонепроницаемой поверхностью допускают наименьший угол наклона, а более шероховатые и впитывающие воду — требуют более крутого наклона. В основном, преобладают значения от 20° до 45°.
Зависимость угла от угла и кровельного материала
Как влияет угол наклона на длину стропильных ног
Имея оптимальный угол наклона крыши строителям надо рассчитать длину стропильных ног и высоту вертикальных стоек. Сделать это можно при помощи калькулятора. Рассмотрим пример расчета, так будет легче понять алгоритм действий. Как узнать интересующие параметры стропильной системы, зная угол наклона скатов?
Шаг 1. Нарисуйте на бумаге прямоугольный треугольник. Горизонтальный катет должен равняться половине ширины дома. К примеру, если ширина строения 8 м, то длина катета будет 4 м.
Схема треугольника
Шаг 2. Умножьте длину катета на тангенс угла наклона крыши. Обе величины нам известны. Если угол наклона 35°, то второй катет имеет размер 2,8 м. Это высота вертикальной стойки стропильной системы. Теперь нужно вычислить длину стропил.
Умножьте длину катета на тангенс угла наклона крыши
Шаг 3. Разделите длину нижнего катета (4 м) на косинус 35°. В нашем случае длина стропильных ног буде равна 4,88 м. Если с косинусом работать сложно, то длину гипотенузы можно узнать с помощью теоремы Пифагора. Сумма квадратов катетов равняется квадрату гипотенузы.
Разделите длину нижнего катета (4 м) на косинус 35°
Указание размеров на чертеже
К полученному значению длины стропилины следует добавить размер свеса, он зависит от архитектурных особенностей строения.
Стропильная система по указанным вычислениям
Наращивание стропильных ног и свесы
Советы
Если кровля дома преждевременно вышла из строя, это означает, что при монтаже были допущены ошибки. Причины выхода из строя скатной кровли могут быть разными. Например, неправильный проект стропильной системы может стать причиной обрушения конструкции.
Если были неверно выбраны теплоизоляционные материалы, то это может привести к образованию конденсата. Теплоизоляция в этом случае потеряет свои функциональные особенности. Ошибки при укладке гидроизоляции приведут к протеканию кровли
Поэтому при обустройстве крыши важно уделить внимание каждому элементу конструкции
Для того чтобы избежать крушения стропильной системы, ее нужно проектировать в соответствии со строительными нормами и требованиями. Если стропила будут опираться непосредственно на стену, крыша быстро придет в негодность. Нельзя в качестве подпорок использовать подставки из небрежно прикрепленных досок. Также стойки должны быть установлены в определенном порядке, а не хаотично.
При монтаже важно учитывать и температурно-влажностный режим, который обуславливается применением тех или иных строительных материалов. Теплоизоляция в кровельной конструкции будет способствовать энергоэффективности, только если материалы являются качественными и уложены правильно
Некачественная пароизоляция приведет к попаданию влаги в утеплитель. В дальнейшем в нем образуется конденсат. Влажный утеплитель не только потеряет свои свойства, но и станет причиной образования плесени в помещениях.
Существует несколько основных правил грамотного устройства кровли.
Утепление, как правило, устраивается между частями стропильной системы
Пароизоляция помещается с внутренней части утеплителя. Для скатных крыш не подходят слишком рыхлые материалы. При выборе тех или иных материалов обращайте внимание на рекомендации производителя.
- Учитывайте, что некоторые виды покрытий, например, мягкая черепица, являются сплошной непроницаемой изоляцией. Они не требуют дополнительных изоляционных элементов.
- Необходимость в изоляционных материалах возрастает пропорционально уменьшению уклона кровли.
- Изоляция обязательна для таких материалов как металлочерепица, профильное железо.
- Для изоляции выбирайте мембранные основы с перфорацией. Такие материалы более надежны. Их основа полностью непроницаема, поэтому исключает продувание ветром. Кроме того, пленки из нетканной основы впитывают образующуюся влагу.
- Менять слои изоляции подкровельных материалов местами нельзя. Иначе температурно-влажностный режим чердачного пространства может нарушиться. Стропила будут впитывать влагу, а несущая деревянная система провиснет.
В некоторых случаях важное значение имеет обустройство системы вентиляции. Например, это становится актуальным, если чердак холодный
Также по несущим конструкциям иногда проходят системы центрального отопления. Щелевые продухи устраивают в карнизах. Их наличие ускоряет прогрев участков в период оттепелей. Кроме того, такая вентиляция отличается простотой обустройства, экономичностью и полностью соответствует нормативам.
О том, как расчитать уклон и произвести монтаж крыши, смотрите в следующем видео.
Уклон крыши: расчёт и таблица соотношений проценты-градусы
Уклон крыши
Раздел: Конструкция скатной крыши
Уклон скатов крыши — от чего зависит и в чём он измеряется.
Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.
Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.
От чего зависит уклон кровли
- От способности крыши защищать строение от внешних факторов и воздействий.
- От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность.В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
- От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
- От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
- От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.
В чем измеряется угол уклона крыши
Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.
В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.
Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.
Уклон крыши соотношение градусы-проценты
| градусы | % | градусы | % | градусы | % |
| 10 | 1,75% | 160 | 28,68% | 310 | 60,09% |
| 20 | 3,50% | 170 | 30,58% | 320 | 62,48% |
| 30 | 5,24% | 180 | 32,50% | 330 | 64,93% |
| 40 | 7,00% | 190 | 34,43% | 340 | 67,45% |
| 50 | 8,75% | 200 | 36,39% | 350 | 70,01% |
| 60 | 10,51% | 210 | 38,38% | 360 | 72,65% |
| 70 | 12,28% | 220 | 40,40% | 370 | 75,35% |
| 80 | 14,05% | 230 | 42,45% | 380 | 78,13% |
| 90 | 15,84% | 240 | 44,52% | 390 | 80,98% |
| 100 | 17,64% | 250 | 46,64% | 400 | 83,90% |
| 110 | 19,44% | 260 | 48,78% | 410 | 86,92% |
| 120 | 21,25% | 270 | 50,95% | 420 | 90,04% |
| 130 | 23,09% | 280 | 53,18% | 430 | 93,25% |
| 140 | 24,94% | 290 | 55,42% | 440 | 96,58% |
| 150 | 26,80% | 300 | 57,73% | 450 | 100% |
Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:
Замер уклона крыши
Измеряют угол уклона при помощи уклономера или же математическим способом.
Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов.
Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах.
Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.
Математический расчёт уклона
Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:
- Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
- Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней
При помощи математического расчёта величину уклона крыши находит следующим образом:
Угол уклона ската i равен отношению высоты кровли Н к заложению L
i = Н : L
Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.
Чтобы было понятней рассмотрим на примере:
Пусть будет:
Длина заложения 4,5 м, высота крыши 2,0 м.
Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 240.
