Строительство и ремонт колодца полимерными кольцами

Технология монтажа колодца из полимерпесчаных колец

Благодаря небольшому весу и унифицированной конструкции колец с пазогребневым соединением упрощается технология устройства колодца. Его монтаж выполняют в следующей последовательности:

• В первую очередь роют котлован необходимой глубины, к которому подводят траншеи для прокладки труб коммуникаций.
• На дне котлована выстилают песчаную подушку толщиной 200 мм. Песок тщательно трамбуют, после чего заливают бетон слоем до 300 мм.
• После застывания бетона устанавливают днище колодца.
• На днище монтируется первое кольцо, после чего продолжают сборку шахты. Герметизация стыков выполняется при помощи специального герметика для полимерпесчаных колец.
• В местах подведения трубопроводов сверлят отверстия соответствующего диаметра, в которые заводят трубы. Подключение труб выполняют через уплотнитель и дополнительно промазывают герметиком.
• После вывода шахты к поверхности грунта устанавливается конус и люк.
• Выполняют обратную засыпку котлована и тщательно трамбуют грунт.

Простая технология установки позволяет выполнять монтаж колодца самостоятельно, обеспечивая при этом высокое качество и надежность конструкции.

Быстровозводимый колодец для водопровода из пластиковых колец

Монтаж и соединение

Процесс не представляет сложные технологические этапы. Работу вполне реально выполнить своими руками, не привлекая специалистов. СМ. ниже в видео. Так, установка наборных колец для колодца из полимеропеска осуществляется в такой последовательности:

1. На первом этапе роется котлован для установки сооружения и прокладки водоснабжения или других коммуникаций. Глубина траншеи ниже уровня промерзания грунта.
2. Изготавливается подушка из песка толщиной в 200 мм. Высыпанный песок тщательно трамбуется, а сверху заливается слой бетона до 300 мм.
3. После затвердевания бетона происходит установка дна колодца.
4. Перед монтажом кольца все стыки обрабатываются специальным герметиком и мастикой.
5. По мере продвижения просверливаются отверстия для вывода/ввода труб водопровода или канализации.
6. Каждый вывод трубы в месте отреза отверстия герметизируется резиновым уплотнителем и герметиком.
7. Подключается водопровод.
8. В завершение укладывается верхнее кольцо с отверстием для крышки или люка.
9. После окончания работ пустое пространство засыпается грунтом и утрамбовывается по всему периметру.

Требования СНиП к устройству канализационных колодцев

При выборе железобетонных колодцев и их конфигурации обязательно учитывают условия эксплуатации и характеристики возводимого сооружения: так, для размещенных на автодорогах систем колодцы оборудуют прямоугольными плитами перекрытия с люками, а для водонепроницаемых конструкций применяют железобетонные кольца с днищем.

Все железобетонные колодцы производят по требованиям ГОСТа 8020-90, серии 3.900.1-14 из тяжелого бетона класса от В15. Для опорных плит применяют бетон от В20. Морозостойкость бетона для рабочих камер колодцев установлена на уровне минимум F75, других изделий – от F100. Водонепроницаемость должна быть на уровне W6.

Армирование рабочих камер колодцев выполняют объемными арматурными каркасами, сделанными на специальных станках. Такие же каркасы применяют в армировании круглых ЖБ труб. В дорожном строительстве допускается создание каркасов посредством сгибания обыкновенных арматурных сеток.

Днище колодцев армируют сетками, которые вырезаны из объемных каркасов в зонах отверстий. Исключением являются газовые и водопроводные колодцы: их днища армируют специальными арматурными сетками.

Для упрочнения подходит арматурная сталь классов и видов: проволока класса Вр-I по ГОСТ 6727, стержневая горячекатаная классов А-I-III по ГОСТ 5781, упрочненная термомеханически стержневая классов Ат-IIIС/Ат-IVС по ГОСТ 10884. Все сооружения колодцев строят по СНиП 2.04.03.

Для смотровых колодцев

Смотровые колодцы должны монтироваться в точках присоединения трубопроводов, в зонах изменения их направления, диаметра, отметки. Чем тоньше труба, тем ближе располагают точки контроля. Размер колодца в плане для бытовой/производственной канализации принимают в соответствии с наибольшим диаметром.

Соотношение диаметра трубопровода и колодца:

• Если труба меньше 60 сантиметров – колодец должен быть диаметром 1 метр.
• Труба от 60 до 70 сантиметров – колодец 1.25 метров.
• 80-100 сантиметров – 1.5 метров.
• 100-120 сантиметров – 2 метра.

Особенности размещения лотков для поворотных вариантов:

• Для трубопровода небольшого диаметра глубиной заложения меньше 120 сантиметров можно монтировать колодцы диаметром 70 сантиметров. Если заглубление достигает 3 метров, круглый колодец должен быть размером минимум 1.5 метров.
• Рабочая высота – от днища до точки опоры перекрытия. Для канализационного колодца равна 180 сантиметрам. Для спуска в эту часть должна быть смонтирована стационарная или навесная лестница (можно и стальные скобы). Если глубина от 1.5 метров – обязательно делают и ограждение.
• Стандартная горловина колодца 70 сантиметров, но в точках поворота (именно тут чаще всего происходят засоры) размеры лаза увеличивают, чтобы можно было опускать оборудование для прочистки.
• Люки должны быть смонтированы на 5-7 сантиметров выше грунта для озелененной территории, на 20 сантиметров выше для незастроенного участка, заподлицо с почвой для проезжей части или тротуара.
• Если дно колодца располагается ниже уровня грунтовых вод, нужно его защитить от влаги. Также изолируют стенки – хотя бы на 50 сантиметров выше отметки воды.

https://youtube.com/watch?v=NPLgo_RSpXw

Для перепадных колодцев

Благодаря перепадным колодцам удается уменьшить глубину пролегания труб на определенных участках трубопровода, таким образом уменьшив и объем земляных работ, понизив стоимость системы. В колодцах данного типа гасят скорость потока, не позволяя произойти в трубопроводе гидроудару.

Не монтировать колодец-гаситель можно только там, где перепады меньше 50 сантиметров и диаметр труб менее 60 сантиметров. Тут слив происходит в смотровом колодце.

Особенности проектирования перепадных колодцев:

• Все параметры проектируемых колодцев перепадного типа зависят напрямую от высоты перепада и диаметра трубопровода. На перепадах до 6 метров колодец выполняют в виде стояка с диаметром, соответствующим сечению подводящей трубы либо больше.
• Над стояком делают приемную воронку, в водобойной зоне – приямок с основанием, которое усиливается металлической плитой. Для стояков диаметра до 30 сантиметров вместо приямка делают направляющее колено.
• Для ливневой канализации на перепадах до метра предусматривают водосливные колодцы с водобойными решетками/балками (их число зависит от разницы отметок).

Септики и дождеприемники монтируют в соответствии с отдельными требованиями, ознакомиться с которыми нужно до начала проектирования и реализации работ.

Для чего нужны пластиковые кольца для колодца

Пластмассовые кольца являются сборочными единицами объемных колодезных конструкций. Появление пластиковых деталей в схеме строительства инженерных сетей позволило в 2 раза сократить себестоимость монтажных работ. При этом открылась возможность конструирования линий водоснабжения и канализации, эксплуатируемых в сложных геологических и климатических условиях.

Одной из причин замены бетонных колец на пластиковые явилась вероятность сдвига ж/б элементов при их эксплуатации в водонасыщенных грунтах с высоким уровнем промерзания почвы.

Смещение шахты приводило к попаданию загрязненных подземных вод внутрь колодца. В результате установленное в емкости оборудование часто выходило из строя. Применение пластмассовых деталей для сборки конструкций помогло решить эту проблему.

Большой выбор полимерных фасонных частей и эффективные способы соединения секций позволяют быстро монтировать герметичные резервуары и подключать к ним магистрали любой сложности.

Пластиковые кольца применяются для устройства инспекционных колодцев следующего назначения:

• хозяйственно-бытовая канализация (лотковые, перепадные);
• дренажные системы (фильтрация стоков);
• наружные водопроводные сети (смотровые камеры).

Современная локальная канализационная система

При условии, что в загородном доме проживает семья, состоящая из нескольких человек, которые регулярно пользуются стиральной машиной и ванной, а значит, тратится большой объем воды, обустраивают внутреннюю канализационную систему и фильтрующий колодец. Прежде всего, нужно рассчитать размеры септика и объем канализационного кольца – тогда можно подсчитать количество ЖБИ, которые нужно приобрести.

Допустим, известен как объем септика, так и то, какие кольца нужны.

Для постройки очистного сооружения понадобятся:

• три кольца размером 1000х900 миллиметров;
• для бетонирования котлована – смесь песка с цементом;
• гравий;
• песок;
• бетонная крышка с люком.

Дренажный колодец необходим, чтобы жидкость из септика стала очищенной и осветленной и потом была направлена в почву. Стоки по канализационным трубам поступают в септик, выполненный по аналогии со сливной ямой. Также нужна гидроизоляция.

Если семья состоит из 4-х человек, она расходует около 150 литров воды ежесуточно, а объем септика должен составлять 3 4 кубометра. Минимальный уклон канализационного трубопровода не может быть менее 2-х сантиметров, а максимальный – 5 сантиметров на погонный метр.

Разновидности колодезных колец

Виды колец

Кольца для колодца могут быть изготовлены из двух материалов:

• Бетона.
• Полимерные

Особенности:

• И те, и те имеют отличные свойства и характеристики. Они широко используются для сооружения колодцев водообеспечения.
• С ними процесс сооружения конструкции довольно прост и все действия очень быстро выполняются.

Виды бетонных колец

Кольцо для колодца из бетона изготавливается из:

• Раствора бетона.
• Арматуры.
• Различных добавок, которые увеличивают его прочность и экологичность.

ГОСТ 8020 90 колодезные кольца бывают нескольких марок:

• КФК — кольца, которые используются для обустройства канализационного колодца.
• КЛК — кольца для обустройства ливневой канализации.
• КДК — для организации внутриканальных сетей — переходные колодцы с различным оборудованием или специальными переходными трубами.
• КЛВ — эти кольца универсальные, так как могут быть использованы для водопроводного и для ливневого колодца.
• КВГ — предназначены для обустройства газопроводный и водопроводных колодцев и сетей.

По своим характеристикам железобетонные кольца могут быть:

• КО — опорные кольца.
• КД — доборные.
• КС — стеновые.
• КПН — кольцо с днищем.
• Есть еще кольца с четвертью и плитами перекрытия: КПП, К 10 10.

Подробнее:

• Опорные кольца для колодцев нужны в том случае, если будет в дальнейшем сооружаться люк. Они устанавливаются перед плитой перекрытия и могут обеспечить надежное закрепление люка.
• Кольца стеновые для колодцев представляют собой обычные жби кольца, которые в процессе сооружения колодца устанавливаются друг над другом. Все стыки обязательно заливаются бетонным раствором, чтобы обеспечить их надежное закрепление.

Доборные кольца

• Замковые колодезные очень похожи на обычные бетонные. Основным их отличием будет то, на них них есть специальный замок. Называются они еще пазогребневые. Кроме замка на верхней части, есть на нижней специальные гребни. Конструкция, которая собирается из такого типа колец отличается своей прочностью.
• Также есть определенные лунки, которые заполняются в процессе установки бетонным раствором. Все они при надежном закреплении не способны иметь сдвиги по горизонтали. В их производстве также принимает участие арматура, которая придает им большую прочность.

• Кольца с дном не представляют особой сложности в своей конструкции, так как изготавливаются по типу стеновых, только дополнительно оснащаются дном. Соответственно, укладываются в процессе сооружения на дно конструкции и служат для нее опорой.
• Есть еще регулировочные кольца для колодцев. Они используются для того, чтобы увеличить глубину колодца в диапазоне 50 см. Это позволяет получить более чистую воду. Изготавливаются они из железобетона или ПВХ.

Полимерные кольца для колодца

Эти кольца также изготавливаются в соответствии с ГОСТом.

Они:

• Более практичные.
• Имеют небольшой вес.
• Могут быт аналогичных типов, что и бетонные.
• Чаще всего используются для обустройства канализационных колодцев, так как легко собираются в готовые полимерные конструкции с дном.

Сколько стоит колодезное кольцо такого типа:

• Цена на полимерные кольца ниже, чем на бетонные.
• Обусловлено это универсальностью пластика, который используется для их изготовления.
• Поднимать кольца легко можно своими руками и не использовать специальное оборудование, как при установке железобетонных колец.

Размеры колец:

• Внутренний диаметр — 50-60-70-80 см.
• Высота — 10-70 см.

Виды полимерный колец:

• Доборные.
• Стеновые.
• Опорные.
• С дном.
• С плитой перекрытия.
• С крышкой и без нее.

Только при этом, кольца с дном более герметичны, чем железобетонные конструкции такого же типа. Многие профессионалы рекомендуют заменить старый способ обустройства колодца железобетонными кольцами, на более новый — с применением полимерных колец.

Цены

Цена на полный комплект колодца складывается из стоимости сегментов для достижения заданной глубины, люка и кольца. На общую стоимость существенно влияет вариант исполнения наземной части. Поэтому для представления общей картины рассмотрим расценки сегментов подземной части колодца:

Город	Компания	Цена, руб/шт
Ступино	Титан	1550
Ульяновск	Инком	880
Чебоксары	Газтрубкомплект	780
Набережные челны	Нигез	1200
Москва	ИП Никишкин	940

Как видно из таблицы, цены в разных городах нашей страны отличаются. Еще одним фактором, влияющим на себестоимость изделия, является использование вторичного пластика, который помогает существенно сэкономить на сырье.

Основы планирования системы очистки стоков

Прежде чем приступать к решительным действиям, нужно детально продумать план устройства канализации для частного дома из бетонных колец. Чтобы не усугублять себе задачу, достаточно прислушаться к советам специалистов и следовать детальной инструкции. Таким образом, можно всё сделать с учётом санитарных и строительных норм, предотвращая риск возникновения неприятных последствий.

Существует условная последовательность действий, с помощью которых можно быстро возвести септик из колец бетона:

• на земельный план нужно нанести схему очистки стоков и канализационную разводку;
• далее следует составить перечень необходимых материалов и просчитать количество бетонных колец для сооружения септика;
• заранее закупаются все комплектующие элементы и привозятся на объект монтажа;
• подготовить нужно не только материалы, но и рабочие инструменты;
• в соответствии с составленным планом проводятся земельные работы;
• только теперь можно приступать к монтажу отдельных элементов канализационной системы;
• на последнем этапе работ нужно произвести тепло- и гидроизоляцию построенной конструкции.

Принцип функционирования септика

Чтобы решить, какой септик лучше сделать, нужно понять, как он работает.

Как правило, септик из колец бетона строится из нескольких колодцев, которые соединяются между собой с помощью переливного трубопровода.

Сточные воды движутся в такой последовательности:

• сначала грязные стоки, выходящие из дома, поступают в первый резервуар, в котором под действием гравитации происходит их разделение на фракции разной плотности. Таким образом, тяжелые включения оседают на дно, а легкие всплывают на поверхность. После этого вода, прошедшая первый этап очистки, поступает во второй колодец по переливной трубе, при этом в первом резервуаре органические составляющие разлагаются, вызывая химическую реакцию, вследствие которой выделяются газы;
• конструктивно второй отсек схож с первым, и выполняет примерно такую же функцию. Иногда это звено просто исключается из септической схемы, поскольку для его установки требуются дополнительные финансовые затраты;
• уже третья ёмкость будет иметь существенные отличия, и первое, что нужно отметить, у неё так сказать не будет дна. Очищенная вода будет проходить в почву через несколько дренажных слоёв и фильтров.

Рекомендовано к прочтению: Классификация канализационных систем

Какие подготовительные работы следует провести?

Перед тем как приступить к монтажным работам, нужно подготовить объект, обращая внимание на определённые особенности:

• когда на участок наносится схема устройства канализации, нужно учитывать расстояние от дома или жилой постройки до септика. Как правило, эта длина составляет минимум 5 метров. Если на территории находится колодец с питьевой водой, то расстояние от него должно быть не более 30-ти метров. Нельзя забывать об обеспечении места для подъезда ассенизаторской машины, с помощью которой будет осуществляться периодическая чистка септика;
• при составлении перечня материалов и элементов рекомендуется определиться, сколько колец нужно для канализации, исходя из числа колодцев. Обычно глубина такого колодца составляет около трёх метров, а высота одного кольца равна 90 см.

Требуется подготовить ЖБИ:

• две бетонные плиты для основания двух первых отсеков;
• две плиты с люками;
• необходимое количество колец для каждого колодца.

Какому производителю отдать предпочтение?

Современные производители предлагают кольца и другие элементы для колодцев в большом разнообразии. Как правило, вся продукция производится в соответствии с нормами, регламентируемыми ГОСТом и СНиП. Но цены на продукцию могут быть разными, как и ассортимент.

Выбор всегда остается за клиентом, который должен обращать внимание на качество самих элементов: внешний осмотр, наличие сертификатов, подтверждающих соблюдение требований производства, наличие оборудования и соответствие изделия указанным техническим характеристикам. На сегодняшний день на территории России кольца и другие изделия выпускает около 250 компаний, ниже представлены проверенные и надежные

На сегодняшний день на территории России кольца и другие изделия выпускает около 250 компаний, ниже представлены проверенные и надежные.

Хорошо зарекомендовавшие себя на рынке производители бетонных колец:

• «Завод промышленных строительных деталей» — работает на рынке больше 45 лет, крупный производитель ЖБК в Тюменской области. Есть своя аккредитованная строительная лаборатория, осуществляющая контроль за качеством продукции.
• «МастерСтрой» — работает под Москвой в Вознесенске, несмотря на то, что специализируется на продаже валового/кулевого цемента, также изготавливает напорные трубы, ЖБ кольца.
• «МонолитСтрой» — компания работает в Подмосковье, изготавливает и реализует ЖБИ с 2007 года. Ассортимент представлен составными и мостовыми сваями, плитами днища, ФБС, стеновыми кольцами, крышками колодцев и т.д.
• «Торговая Компания Вира» — в Санкт-Петербурге расположена производственная линия предприятия. Компания изготавливает безнапорные трубы, железобетонные кольца. Продукция очень тщательно проверяется в процессе многоступенчатого контроля.
• «ГазоБлоки» — компания из Воронежа, выпускает товарный бетон, облицовочный и силикатный кирпич, а также размерный ряд бетонных колец и доборных элементов.

На территории страны железобетонные кольца поставляет большое количество компаний. Вышеперечисленные гарантируют соответствие всем стандартам и заявленным свойствам, но в любом случае проверять все нужно очень тщательно при покупке, ориентируясь на расчеты и проект.

Комплектация колодца из полимерпесчаных колец

Комплект наборной колодец из полимерных материалов (песчаного композита) состоит из компонентов:

• набор колец;
• днище;
• конус;
• люк.

Основными деталями комплекта являются песчаные кольца для колодца, из которых собирают его шахту. Технические параметры этих изделий не стандартизированы, поэтому производители придерживаются собственных ТУ.

Наиболее распространены кольца диаметром 1000 мм. Также выпускаются изделия диаметром 850 мм, 1100 мм и других диаметров.

Прочностные характеристики колец для полимерпесчаных сборных колодцев определяются их толщиной, которая обычно составляет от 20 мм до 50 мм. Высота кольца обычно составляет 20 см. Необходимая глубина шахты достигается путем набора нужного количества комплектующих, которые соединяются между собой.

Днище – это плоская круглая деталь диаметр, которой соответствует диаметру шахты. Оно служит основание колодца, и должно выдерживать нагрузки от веса самой конструкции и от веса находящейся в резервуаре жидкости. Толщина стенки днища составляет 45-50 мм.

Горловина – переходной элемент в форме усеченного конуса, который необходим для формирования верхней части шахты. Через горловину осуществляется доступ в шахту колодца для проведения ревизии, обслуживания и ремонта. Размеры конуса для полимерпесчаного колодца подбираются в соответствии с размерами колец.

Сверху горловина закрывается ревизионным люком, который также изготавливается из композита. Крышка может быть рассчитана на разную предельную нагрузку. В зависимости от этого параметра люки бывают следующих типов:

• легкие – допустимая нагрузка до 3 т;
• средние – допустимая нагрузка до 5-6 т;
• тяжелые – допустимая нагрузка до 12 т;
• сверхтяжелые – допустимая нагрузка до 25 т.

В зависимости от типа определяется и область применения люка. Так, легкие и средние люки используются на участках загородных домов или на придомовой территории, в парковых зонах. Тяжелые и сверхтяжелые люки можно применять на городских улицах и автомобильных дорогах.

Все элементы колодца являются доборными. Они сопрягаются друг с другом при помощи пазогребневого соединения. За счет этого образуется прочный, устойчивый к смещениям стык высокой герметичности.

Область использования

У пластиковых колодцев много достоинств. Самое главное — они герметичны, не вступают в химическую реакцию с окружающей средой, медленно изменяют свои свойства. Плюсов добавляет небольшой вес (он же может быть и недостатком). Вот только монтировать пластиковые кольца для колодца не всегда просто и стоят они немало.

Форма, размер подбираются в зависимости от назначения

Полимерные колодцы можно использовать для различных нужд — от хранения питьевой воды, до организации дренажа и канализации. Пластмасса используется специальная, по характеристикам подбирается под область применения. Итак, вот где можно использовать пластиковые кольца для колодцев:

• Ливневая канализация.
• Дренажная система: смотровые;
• перепадные;
• сборные.

Канализация (накопительные и фильтрационные колодцы). Водопроводные системы. Для строительства кабельной канализации. Кабельные пластиковые колодцы позволяют получить доступ к силовым кабелям и кабелям связи проложенным в земле.

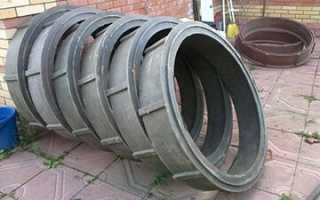

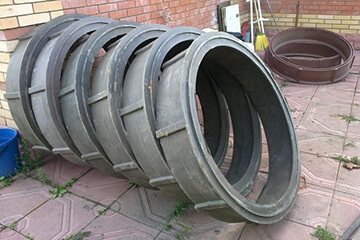

Кольцо колодца полимерпесчаное h-200мм d-1000мм

Принцип сборки герметичного пластикового колодца. Кроме колец, в комплект входят днище, конус и люк

Что можно причислить к плюсам использования пластика для колодцев? Первое — внутрь цельного корпуса не попадает влага ни в каком виде. Это актуально для питьевой воды

Для сбора сточных вод это тоже важно, как и то, что содержимое тоже ни в каком виде не попадет в окружающую почву. Если говорить о ливневке и дренаже, тут важно то, что стенки емкости гладкие, легко чистятся

И еще — пластик не вступает в реакцию ни с содержимым, ни с окружающей средой.

Для организации канализации на участке, удобнее использовать сборный канализационный пластиковый колодец

Еще одна область, где полезны будут пластиковые кольца для колодца — реставрация. Задача непростая и опасная. Работать в полуразвалившемся колодце, когда бревна почти сгнили или сдвинулись бетонные кольца, — это верх безрассудства. Восстановить его намного безопаснее и проще при помощи вставки из пластиковых колец из пищевой пластмассы. Минус этого решения — высокая цена и уменьшение полезного объема. Ведь вставка должна быть меньшего диаметра, плюс сделаны они с ребрами жесткости.

Пластиковый вечный колодец

Как сделать колодец из полимерных колец

Для этого понадобится:

• Выбрать место.
• Выбрать глубину конструкции.
• Приобрести материал.
• Сделать сборку.

Детали для полимерпесчаного колодца

Комплектация колодца	Характеристика деталей
Плита-основание	Днище колодца представляет собой круглую шайбу 110*3 см, имеющую кольцевой паз на лицевой стороне. Радиус паза соответствует 106 см, то есть, внешнему диаметру колец.
Кольцо стеновое	Цилиндрическое изделие высотой 20 см с внутренним диаметром 97 см, и толщиной стенок 4,5 мм. Имеет фигурные фальцы, позволяющие производить в процессе монтажа пазогребневые соединения.
Горловина	Этот элемент представляет собой усечённый конус высотой 14 см, имеющий в верхней части отверстие для люка диаметром 540 мм.
Люк	Люк с крышкой устанавливается на завершающем этапе, и служит для ограничения доступа в колодец, предотвращает попадание туда ливневых вод и посторонних предметов.

Выбор места — важный процесс. От него зависит не только возможность быстро и просто подвести к канализационному колодцу трубы от дома, но еще и не дать возможности засорять грунтовые воды стоками.

Итак:

• Канализационный колодец из полимерных колец должен находится на расстоянии от строения не менее 8-10 м.
• Швы его при этом должны быть хорошо загерметизированы.
• Глубина может быть от 2 и до 5 м.
• Размер его при использовании не может превышать в диаметре 1 м.

Все работы по копке можно выполнить:

• Своими руками.
• При помощи специального оборудования.

https://youtube.com/watch?v=99WZrDTHCys

Рекомендации:

• Изначально выкапывается яма.
• Затем в нее опускается дно полимерного колодца.

• После дна устанавливаются колодезные кольца полимерные. Их количество зависит от глубины.
• Затем ставится конусное полимерное кольцо и на него одевается крышка.

Собранная конструкция из полимерных колец

• На этом сборка конструкции не заканчивается.
• Надо провести скрепление колец между собой.
• Для этого используют мастику и другие средства, которыми промазываются стыки.
• Гидроизоляция такого сооружения также проводится.
• Основным преимуществом конструкции из полимерных колец будет ее влагостойкость и не способность заражаться грибковыми заболеваниями, как железобетонные кольца.

На видео показан процесс сооружения канализационного колодца из полимерных колец.

Обустройство полимерного колодца

Внешнего обустройства конструкция не требует, так как она закрывается грунтом.

Особенности:

• К внутреннему обустройству можно отнести подключение труб для отвода стоковых воды в глубину грунта.
• Также надо подвести к канализационному колодцу трубы от строения.
• Его можно сделать переходным.
• В таком случае он будет выполнять функции перепадного и в нем станут оседать твердые отходы, а жидкие пойдут в другую камеру.

Проводить трубы нужно вовремя копки колодезной ямы, чтобы дать возможность подсоединить их правильно и герметично.

Размеры и цены пластиковых колец для колодцев

Для начала, чтобы было с чем сравнивать, приведем размеры и стоимость железобетонных изделий, а уже после перейдем к ценам на колодезные кольца из пластика. Одним из наиболее известных производителей таких изделий на российском рынке является . Отзывы об их продукции довольно хорошие, а потому мы не могли не рассмотреть модели, которые выпускаются под этой маркой.

Марка	Размер, мм	Стоимость, руб.
КС-7.3	700х300	700
КС-7.6	700х600	1100
КС-7.9	700х900	1500
КС-10.6	1000х600	1500
КС-10.9	1000х900	2000
КС-15.6	1500х600	2100
КС-15.9	1500х900	3000
КС-20.6	2000х600	3200
КС-20.9	2000х900	4300

Со стоимостью бетона определились, пора переходить к пластику. Не стоит забывать и о том, что некоторым удобнее нанять специалистов для производства всех работ. В нашем обзоре цен мы отразим не только стоимость самих колец, но и сумму, которую придется заплатить им за работу. За пример взяты те же полимерно-песчаные изделия, о которых говорилось в нашей пошаговой инструкции.

Вот так и монтируется сборный колодец

Количество колец	Стоимость материала, руб.	Стоимость установки, руб.	Общая сумма за работу, руб.
1	2000	2300	4300
2	4000	4600	8600
3	6000	6900	12900
4	8000	9200	17200
5	10000	11500	21500
6	12000	13800	25800
7	14000	16100	30100
8	16000	18400	34400
9	18000	20700	38700
10	20000	23000	43000
11	22000	25800	47800
12	24000	28600	52600
13	26000	31400	59100
14	28000	34200	62200
15	30000	37000	67000
16	32000	39800	71800
17	34000	42600	76600
18	36000	45400	81400
19	38000	48200	86200
20	40000	51000	91000
21	42000	61300	103300
22	44000	65900	109900
23	46000	70800	116800
24	48000	76000	124000
25	50000	81500	131500
26	52000	87400	139400
27	54000	93700	147700
28	56000	100400	156400
29	58000	107500	165500
30	60000	115000	175000
31	62000	123000	185000
32	64000	131500	195500
33	66000	140500	206500
34	68000	150000	218000
35	70000	160000	230000

Но это цены фирм, которые занимаются установкой, а значит и стоимость колец у них завышена, в сравнении с производителем. Как можно понять, стоимость установки превышает цену самого материала, а потому стоит подумать о самостоятельном монтаже. При этом устройство водопровода, его врезка в колодец, или же монтаж канализационной системы в эту сумму не входит. Именно поэтому лучше купить пластиковые колодезные кольца и смонтировать все своими руками. К тому же поговорку «хочешь сделать хорошо – сделай это сам» никто не отменял.

А это дно для маленького колодца

Как можно увидеть, зависимость цены пластикового кольца для колодца от размеров достаточно заметна.

Бетонирование шахты своими руками

Проще всего новичку работать с бетонными кольцами. Кроме физической подготовки, другие специализированные знания и навыки не требуются. Намного сложней произвести монтаж монолитной конструкции. В случае отсутствия возможности использовать спецтехнику, можно произвести бетонирование колодца с помощью опалубки.

Монолитные стены имеют ряд преимуществ перед кольцами. Они более гигиеничные и прочные. Стенки более гладкие, из-за отсутствия стыков более герметичные. Чистка производится легче, а дезинфекции более эффективная.

Для монтажа монолитного бетонного колодца потребуются дополнительные материалы. Их легко найти в любом строительном магазине, цена вполне доступная.

Чтобы конструкция колодца прослужила как можно дольше, важно правильно выбрать материалы

1. Материал нужно покупать перед строительством, неправильные условия хранения могут привести к нарушению качества материала.
2. Хорошо зарекомендовал себя портландцемент марки 400.
3. Цемент смешивается с песком (преимущество отдается кварцевому), гравием и щебнем, все это замешивается в воде.
4. Лучшее сцепление с цементом показывает речной и морской песок. В составе горного песка больше глины.
5. Гравий выбирается также речной или морской, поскольку в его составе шероховатые камни.
6. Категорически не рекомендуется использовать кирпичный щебень.

Разработка грунта

Рекомендуется рыть один котлован, неважно какой вид септика выбран. Если септик состоит из нескольких камер, то котлован роют также общий просто большой, чтобы вместил в себя все запланированные камеры

Рыть можно вручную, можно вызвать специализированную технику. Первый вариант – дешевле. Подходит для тех, кто хочет сэкономить. Можно рыть самому, можно нанять одного либо нескольких человек для выполнения данной работы. Второй вариант – достаточно дорогой. Но его преимущество в том, что если в первом случае на рытье котлована уйдет не меньше одного дня, то здесь потребуется 2-3 часа, не больше.

В рамках закона, о чем уже было написано выше, септик любого вида должен в обязательном порядке иметь бетонное основание и гидроизоляцию, чтобы избежать просачивания либо протекания фракций и стоков в грунт. Поэтому порядок работ следующий. Дно выгребной ямы в обязательном порядке требуется утрамбовать. Затем укладывают слой рубероида – это гидроизоляция. И на него сверху заливают бетонный постамент.

А вот месторасположения фильтрационного колодца, напротив, не нужно утрамбовывать. Здесь должен быть свободный грунт, чтобы жидкость спокойно могла просачиваться вниз. Часть грунта заменяют щебнем, образуя так называемую подушку высотой не менее полуметра. Подушка выступает фильтром, выполняющим две функции. С одной стороны, она позволяет доочиться воде, с другой – свободно уходить в грунт.

Одновременно ведется рытье траншеи под трубу канализации, которая идет от дома к септику. Глубина траншеи должна быть больше глубины промерзания в конкретном районе страны. Если по каким-то причинам траншея роется меньшей глубины, то укладывают греющий кабель, благодаря которому стоки в трубе не замерзнут

Важно учитывать, что трубу закладывают под уклоном – 2 см на метр трубы. Если уклон не сделать, то стоки не будут свободно протекать, а значит, вся система не будет функционировать

Если над местом, где прокладывается труба, есть дорога, по которой ездят автомобили, то трубу необходимо уложить в гильзу. Гильза может быть бетонная либо металлическая. Данная мера необходима во избежание смешения трубы, т. к. ее смешение может привести к повреждению системы канализации.

Полимерные кольца для канализации

На строительном рынке реализуют еще один вид колец большого диаметра, из которых можно собирать канализационные колодцы, их изготавливают из композита, состоящего из полимера и песка. Полимерпесчаные кольца в отличие от бетонных имеют следующие особенности:

• Вес одного элемента диаметром 1 м – около 45 кг, поэтому их легко загружать, транспортировать и собирать.
• Полимерпесчаные изделия устойчивы к коррозии и большинству агрессивных химических веществ, система канализации из них не нуждаются в гидроизоляции.
• Устойчивы к высоким и низким температурам в широком диапазоне, их перепадам.
• Монтаж колец канализации на замковое соединение шип в паз предотвращает смещение элементов и обеспечивает высокую герметизацию.
• Срок их службы, в отличие от бетонных аналогов, по словам производителей достигает 100 лет.
• Основной недостаток изделий – непомерно высокая цена, ограничивающая сферу их применения.
• Также вследствие низкого веса при строительстве колодцев из вкопанных полимерпесчаных сегментов их лучше закопать цементно-песчаной смесью – она при застывании создаст жесткий тяжелый каркас, правда еще больше повысит стоимость всей конструкции.

Рис. 10 Размеры и конструкция колодезных пластиковых колец для обустройства канализации

Виды и размеры полимерных колец

Наиболее ходовые внутренние диаметры стенового полимерпесчаного элемента канализации – 750, 1000 и 1500 мм, его стандартная высота 200 мм, реже встречаются более высокие кольца в 250 мм. Сборные колодцы комплектуются дном толщиной до 50 мм и конусообразными верхними плитами высотой от 80 до 150 мм, имеющими центральный круглый люк, закрывающийся полимерной крышкой.

Возможно будет интересно узнать про охранную зону водопровода и канализации

Монтаж канализационных колодцев из полимерных материалов

Благодаря малому весу монтаж дренажного полимерпесчаного колодца отнимает незначительное количество времени, основные трудозатраты идут на выкапывание ямы. При обустройстве септика сборку дополнительного дренажного колодца проводят в следующем порядке:

• Выкапывают яму нужной глубины механизированным или ручным способом, контролируя вертикальность стенок отвесом с грузом.
• Перед тем, как установить кольца, на дно ямы засыпают песок и щебень общей толщиной около 700 мм, затем приступают к монтажу.
• Один человек опускается в шахту, а второй подает ему на веревке кольца, вес которых не превышает 45 кг. После полной замковой сборки всей конструкции, сверху устанавливается конусообразная плита с люком для установки крышки, отверстие для сливной трубы может быть прорезано снаружи или изнутри колодца болгаркой с диском по металлу или бетону.
• По окончании работ свободное пространство между ямой и полимерпесчаными кольцами засыпают цементно-песчаной смесью в соотношении 1:4 или 1:5 (зависит от марки цемента).

Рис. 11 Прайс-лист 2021 г на полимерпесчаные модули

Для монтажа дренажного канализационного колодца своими руками большинство домовладельцев используют бетонные кольца разных размеров, накрывая всю конструкцию плитой с люком и полимерной крышкой. Альтернатива бетонным изделиям – установка колец из полимерпесчаника, однако из-за их высокой стоимости, малого веса, ослабляющего замковые соединения, товар не пользуется широким спросом у рядового потребителя и редко применяется для устройства дренажных канализационных колодцев.

Преимущества перед бетонными кольцами

До недавних пор люди не знали альтернативу бетонным кольцам, если не брать в расчёт кирпичные сооружения, на монтаж которых требовалось много сил времени и денег. Теперь строительные нормы и правила допускают к использованию пластиковые кольца, что позволяет сэкономить людям деньги и время. Для того чтобы наглядно понимать чем же пластик лучше бетона, давайте сравним кольца между собой

Пластиковые кольца	Бетонные кольца
Лёгкие, просты в монтаже и не требует дополнительных механизмов для доставки, что экономит деньги уже на первом этапе строительства колодца.	Для того чтобы довезти до нужного места, необходимо нанимать машину с прицепом. Также большая тяжесть конструкций не позволяет самостоятельно провести монтаж.
Герметичность — благодаря специальным стыкам.	Добиться герметичности с работой из каменных изделий практически невозможно, вода будет просачиваться сквозь стыки.
Для ремонтных работ нет необходимости полностью откачивать воду из колодца.	При любых ремонтных работах необходимо откачать воду из колодца, для этого необходимо снова нанимать машину и тратить деньги.
Срок эксплуатации 50 лет и более. Не нужно дополнительных монтажей или замены на протяжении всего времени.	Необходим периодический монтаж и замена колец примерно каждые 5 лет (либо их чистка в случае если кольца целые).
Полная экологическая безопасность.	Не безопасны. Постоянно загрязняются почвой.

Люди нередко сталкиваются с протухшей водой в колодце, если он сделан из бетонных колец. Такой колодец ещё можно спасти, для этого бетонные кольца необходимо заменить пластмассовыми

Важно знать, что использовать воду из колодца, где протекают швы или вода стала пахучей опасно для жизни. Произвести ремонт и исправить сложившуюся ситуацию не так тяжело как кажется с первого взгляда, для этого понадобится:

1. Откачать всю старую воду из колодца.
2. Полностью убрать донный фильтр.
3. На этом этапе колодец при желании можно немного углубить.
4. Кольца необходимо скрутить заранее и опустить их в подготовленный колодец.
5. Как и обычно пространство между кольцами и землёй засыпаем песком или щебнем.
6. На последнем этапе на дно засыпаем толстый слой песка и щебня.

Такой колодец прослужит долгое время, вода в нём не будет протухать, а герметичные швы не пропустят грязь в воду.

Наружная гидроизоляция

Главное назначение – предотвращение негативных воздействий окружающей среды. Самая удобная реализация – когда ещё во время закладки колец применяют подобную обработку. Иначе потом придётся вручную откапывать готовый ствол. Смотровые, канализационные колодцы обнажают полностью. Для питьевых нужно на 50 сантиметров от отметки уровня воды. Работы выполняют при температуре воздуха от +5 градусов. Кессон для скважины требует таких же условий.

Материалы наносят только на сухие основания, тогда всё будет хорошо держаться. Если колодец действующий – его предварительно осушают. Наружные стенки в любом случае очищают от грязи и пыли, любых дефектов на поверхности.

Отдельный этап – пропитка с помощью грунтовки. От типа колодца зависит, какую марку надо использовать в том или ином случае. И какой кессон для скважины обустраивают.

Выравнивание наружной поверхности колец, укладка гидроизоляции – последние этапы. Внешние швы тоже покрывают дополнительными материалами. Кольца засыпают сверху землёй, когда изделия полностью высохли.

Разновидности и сферы использования

Классификация полимерных колодцев достаточно широкая. Так, изделия разделяют по ограничению доступа на колодцы со свободным доступом и без него. Первый вариант используется для ремонтных работ и ревизии. Второй вариант позволяет выполнять обслуживание только сверху.
Классификация по текстуре:

• Гладкие одностенные изделия;
• Гладкие устройства двустенные;
• Гофрированные с одной стенкой;
• Гофрированные с двумя стенками;
• Комбинированные варианты.

Полимерные колодцы не содержат вредных веществ

По назначению полимерные колодцы бывают смотровыми, канализационными, дренажными. Также отличают варианты ливневого или осадочного типа, перепадные, кессоны. Можно встретить коллекторные и телекоммуникационные колодцы.

Ливневый тип предназначен для сбора дождевых вод. Он требует очищения от осадков. А дренажные устройства применяют как поворотные и соединительные элементы в системе дренажа. Трубы при этом размещаются на дне.

Перепадные устройства используются для изменения уровня трубопровода. Они представлены с вертикальной трубой, со ступенчатой и с разрезающим острием. Коллекторные колодцы применяются для соединения отдельных систем. Для предотвращения попадания стоков в дренажную систему устанавливают обратные клапаны.

В кессонах монтируют насосы или электрические устройства на определенной глубине. Их дополнительно утепляют. Телекоммуникационный тип применяют для контроля мест соединения. Дополнительно используют трубу для защиты кабеля. Колодцы могут быть сборными или сварными.

Песчаные колодцы на полимерной основе можно использовать на замену железобетонным или кирпичным изделиям. Сфера их применения достаточно широкая. С их помощью обустраивают и скважины, и канализационные системы.
