Фановая труба для канализации в частном доме: устройство и размеры

Обстоятельства и схема укладки внешней канализации

Наружная часть канализационной системы в частном доме соединяет трубопроводной сетью выходное отверстие внутреннего стока с емкостью для накопления отходов, расположенной на участке, либо с центральной канализацией. О внутренней разводки в доме читайте в статье «Прокладка внутренней канализации в частном доме своими руками, схема монтажа и разводки канализационных труб». Укладка внешних канализационных труб осуществляется по разработанной заранее схеме, учитывающей следующие обстоятельства:

• особенности рельефа местности;
• погодные условия;
• удаленность колодцев и водоемов;
• общий объем стоков, зависящий от количества постоянно проживающих в доме людей;
• глубину промерзания почвы и ее состав;
• пути подъезда машины ассенизатора при необходимости.

В схеме укладки внешней канализации обязательно нужно предусмотреть ее вентиляцию, так как в противном случае с течением времени неприятные запахи будут проникать в жилые помещения. О правилах устройства вентиляции канализации читайте в статье «Как правильно сделать своими руками вентиляцию канализации в частном доме». Вентиляция обустраивается с помощью фановой трубы, которую можно расположить на крышке септика или на участке трубопровода, проходящего от дома к накопительной емкости стоков.

Септик оборудуется в нижней точке геологического рельефа местности участка. Такое расположение позволяет наиболее оптимально выполнить монтаж наружной канализации. Ее следует прокладывать по прямой линии к расположению выходной трубы внутренней системы удаления сточных вод.

Это интересно: Как прочистить трубы содой и уксусом своими руками

Что это такое

Фановая труба – это часть трубопровода канализационной системы, соединяющая ее напрямую с атмосферой и исключающая опустошение гидрозатворов сантехнических приборов от возможного разрежения при сливе отработанной воды.

В свою очередь, гидрозатвором называется специально изогнутая канализационная труба на выходе из сантехнического прибора. Она, естественным образом, частично заполнена водой, которая выполняет роль водяной пробки, чтобы исключить попадание неприятного воздуха из труб канализации непосредственно в помещение. К примеру: гидрозатвор у унитаза изготовлен в корпусе, а к мойке прикручивают специальное изделие – сифон.

Важно! Если фановый трубопровод отсутствует в системе канализации, то в момент слива определенного количества воды на рядом расположенных гидрозатворах могут пропасть водяные пробки и тогда через пустые трубы станут свободно просачиваться в жилые помещения не очень приятные канализационные запахи.

Фановая труба для унитаза

Фановую трубу еще называют вентиляцией канализационной системы. Ее наличие в канализации позволяет решить две важные задачи одновременно:

• При вентиляции происходит удаление вредных газов из системы канализационных стоков;
• Вентиляция трубопровода поддерживает атмосферное давление во всех элементах канализации, не давая возникнуть разрежению воздуха при сливе больших объемов воды одновременно.

Отсюда вывод: фановая труба является важным атрибутом при устройстве системы канализации в жилых домах.

Функциональные особенности

При резком сливе большого объема воды в трубопровод малого сечения часто происходит разрушение труб, гидравлический удар. Поэтому фановая труба для канализации в частном доме является неотъемлемым элементом внутренних инженерных сетей. За счет ее использования канализация в частном доме имеет дополнительный приток воздуха, а дополнительно конструкция исключает перепады давления.

Многоквартирный дом без фановой трубы способен функционировать только с установкой душевой кабины, где расход воды является небольшим. Стандартная ванная относится к пиковым расходам, во время сброса стоков с санитарного прибора сечение труб максимально заполнено, приток свежего воздуха становится минимальным.

Функциональные особенности фановых труб

Подобная ситуация в домах без фановой трубы провоцирует затопление первых этажей здания в момент массового слива воды. Установка дополнительной конструкции позволит продлить жизненный цикл канализационного стояка, особенно пластикового, а также выровняет работу домой вентиляции в канализационных трубах.

Многие мастера советуют сузить диаметр трубопровода, мотивируя отсутствием расходы на чердаке дома. Нормативные документы, а также опыт эксплуатации инженерных сетей в частном секторе и многоквартирных домах вынуждает отказаться от таких манипуляций.

Канализационные трубопроводы от санитарного узла, где установлен унитаз, являются диктующими. Сливной патрубок унитаза имеет сечение 110 мм, стояк бытовой канализации обязан повторять его размер или быть больше. Если на стояке установлено два унитаза и две ванны, необходимо провести гидравлический расчет пропускной способности стояка.

Достаточно ли установки высокопроизводительного аэратора для отказа от фановой трубы?

Итак, решив избавиться от громоздкой фановой трубы в санузле, согласно п. 3.15 СП 30.13330.2012 владелец недвижимости получит не что иное, как невентилируемый канализационный стояк – не имеющий сообщения с атмосферой. Однако для него все равно важно обеспечить нормальное протекание двух процессов (они описаны в разделе «Зачем продлевать стояк?») – снятие декомпрессионных нагрузок и удаление газообразных продуктов из системы.

С первой декомпрессионной задачей, как уже выяснили, помогает справиться установка подходящего воздушного клапана.

Множество «Но» вызывает реализация второго условия. Ведь в п. 8.2.22 СП 30.13330.2012 четко оговаривается, что такие невентилируемые стояки допускается обустраивать, если сохраняется режим вентиляции внешней сети. Как будут удаляться ядовитые газообразные продукты распада органики? Рассмотрим две типовые ситуации – для канализаций в частном доме и в многоквартирном.

В частном доме

Владельцы отдельного малоэтажного жилья задачи по утилизации стоков решают установкой локальных очистных сооружений, накопителей либо посредством традиционных выгребных ям. Обязательным условием эксплуатации этих санитарно-технических сооружений является обустройство вентиляционных каналов. В зависимости от местных условий их можно изготавливать различными способами, например, как показано на рисунке, поз. 2-4.

Если в частном доме обрезать фановую трубу (поз.1), установив аэратор (поз.5), то указание п. 8.2.22 СП 30.13330.2012 по вентилированию внешней сети – удалению из неё ядовитых газов, при использовании дополнительных дополнительных коммуникаций (поз. 2-4) – соблюдается .

В многоквартирном доме

Вентилирование стояков в многоквартирных домах изначально проектировалось из расчета свободного сообщения канализации с атмосферой. По факту оно должно осуществляться через наивысшую точку сточных коммуникаций, то есть через фановую трубу, веденную на кровлю. Отказ от вытяжки допускается лишь в исключительной ситуации.

В СП 30.13330.2012 она описывается для эксплуатируемых кровель в п. 8.2.20. В этом случае, действительно, разрешается монтаж воздушного клапана в устье стояка на последнем этаже. Однако, согласно п. 8.2.22 режим удаления канализационных газов из внешней сети должен быть сохранен. Следовательно, для его обеспечения необходима установка вспомогательных вентиляционных коммуникаций по типам, указанных на рисунке 6, поз. 2-4, что в условиях городской застройки достаточно проблематично.

Отказ от фановой трубы в многоквартирном доме — вентиляция канализации невозможна

Выбор места размещения слива

При выборе места размещения слива стоит, прежде всего, позаботиться о том, чтобы неприятный запах не проникал в жилые помещения. Вследствие этого располагать его следует не ближе пяти метров от дома. Оптимальным расстоянием будет десять метров, слишком далеко размещать септик тоже не стоит, так как при этом значительно возрастает стоимость выполнения работ по прокладке трубопроводной сети. Подводка наружной канализации к дому не должна выполняться под прямым углом. Кроме того, надо учитывать следующее:

• источники воды должны располагаться не ближе тридцати метров;
• на границе соседнего участка септик устанавливать нельзя;
• для удобства откачки нечистот слив лучше располагать недалеко от дороги;
• особенно тщательная герметизация накопительной емкости нужна при близком расположении почвенных вод;
• прокладку трубопроводной сети облегчает естественный уклон местности.

Выгребная яма для канализации использовалась с давних времен. Раньше не тратили силы на герметизацию ее стенок и, когда яма заполнялась, ее забрасывали землей и выкапывали новую.Сейчас стены выкладывают из кирпича, из бетонных колец и других строительных материалов.

Жидкие фракции отходов просачиваются сквозь почву на дне, фильтруясь, твердые компоненты постепенно наполняют шахту, и, спустя некоторое время, их нужно откачивать.

Обустройство выгребной ямы целесообразно, если объем сточных вод в частном доме не превышает величины одного кубического метра в сутки. При превышении этой нормы будет происходить загрязнение окружающей среды.

Вместо выгребной ямы можно оборудовать герметичную емкость для накопления стоков. В этом случае выполняется тщательная гидроизоляция дна и стенок шахты. Таким образом, предотвращается возможность загрязнения почвы и питьевых источников. Недостатком этой системы является необходимость ее частой очистки, так как герметичная емкость заполняется довольно быстро.

Канализация и причины осуществления ее вентиляции

Для чего производится выведение канализации на крышу, знает не каждый человек. А ведь именно из-за отсутствия сообщения канализационных труб с атмосферой может возникнуть неприятный запах в туалете.

К выходам канализационных стояков нет надобности прикреплять колпаки. Чтобы соединить выход вентиляции и стояк, можно применить гофрированную трубу, которая оборудована переходным кольцом.

Сети производственной и бытовой канализации, которые отводят сточные воды в ее наружную сеть, должны вентилироваться через те стояки, у которых вытяжная часть выводится через сборную вентиляционную шахту здания или крышу.

Для чего же нужна вентиляция канализации через крышу? Представим, что на 4 этаже дома была спущена вода из бачка унитаза. Данное содержимое, пролетая через канализационный стояк, создает после себя разрежение. Если имеется зона разрежения, тогда воздух будет стремиться к ней со всех сторон. И будет хорошо, если есть вытяжная вентиляционная труба. При появлении разрежения в трубу быстро войдет воздух с крыши и давление будет уравновешено.

Не желая дырявить крышу и пытаясь сэкономить, большая часть строителей просто ставят заглушку на верхнем этаже на канализационном стояке. При этом неоткуда взяться воздуху в трубе и то содержимое, которое было спущено с 4 этажа, пролетая мимо третьего, засосет за собой и воду из гидрозатворов. Подверженными данному явлению в большей степени являются трапы и душевые кабины, так как в них минимальный размер гидрозатвора.

Схема применения элементов вентиляции на крыше дома.

Но существует способ, при котором крыша не нужна для вывода трубы. Им является применение вакуумного канализационного клапана. После появления в стояке разряжения внутри него отгибается шторка и клапан моментально производит всасывание воздуха. Затем шторка закрывается, не давая тем самым пройти запахам в помещение из канализационного стояка. Но данный клапан является не очень надежным устройством, так как может засориться пылью или сломаться.

Опираясь на вышесказанное, можно сделать вывод, что выход канализации на кровлю является самым надежным способом для осуществления вентиляции стояка.

Определяемся с типом очистного сооружения

Очистные сооружения для частного дома обустраивают в виде простейшей выгребной ямы без дна или герметичной емкости для сточных вод. Улучшить фильтрацию сточных вод позволяет однокамерный септик с почвенной очисткой или двухкамерный септик с фильтрующим колодцем. Возможен вариант сооружения из трех камер с полем фильтрации, а также — с применением биофильтра и системой подачи воздуха.

Однокамерный септик, в сущности, представляет собой выгребную яму с дренажным слоем. На дно колодца насыпается щебень или гравий, смешанные с песком. Проходя через фильтрующий слой, жидкие фракции отходов перед попаданием в почву очищаются. Через некоторое время дренажный слой нужно заменять, так как на нем отсаживаются илистые отложения. Однокамерный септик подходит для частного дома с небольшим объемом сточных вод.

Двухкамерный септик состоит из накопительной емкости и фильтрующего колодца, которые соединяются переливной трубой. В отстойнике фекалии частично осветляются, затем попадают в шахту с дренажным слоем на дне. В почву они просачиваются уже достаточно очищенными.

Двухкамерный септик является популярным вариантом канализации для частного дома, так как не требует больших финансовых затрат для его оборудования и работает эффективно.

Установка септика из двух и более камер, а также поля фильтрации практически исключает возможность загрязнения окружающей среды. Отстаиваясь в первой емкости, частично осветленные стоки по переливной трубе попадают в следующую камеру с анаэробными бактериями, разлагающими органические остатки. Читайте о том, как сделать септик своими руками из подручных материалов в статье «Выгребная яма из автомобильных покрышек своими руками: канализация в частном доме, на даче и в бане».

Последовательно пройдя все секции, стоки попадают на поле фильтрации, представляющее собой площадь под землей около тридцати квадратных метров, где происходит окончательная почвенная очистка. При наличии на участке свободного места такой способ обустройства канализации является оптимальным.

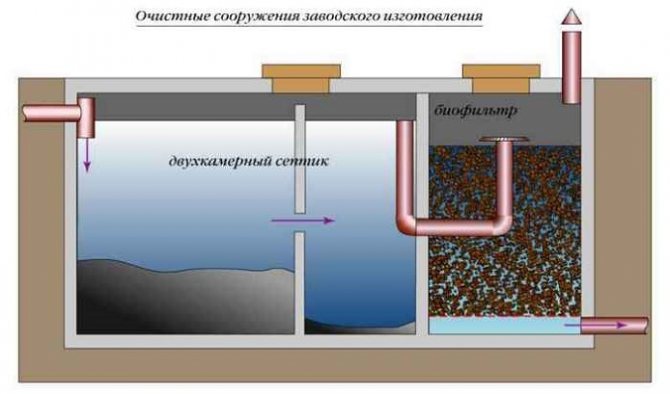

Септик с биофильтром является станцией глубокой очистки канализациии. По принципу действия он схож с очистной системой с полем фильтрации, только в этом случае его заменяет сепаратор воды и подселенные на выходе переливной трубы в четвертую секцию анаэробные бактерии, очищающие стоки приблизительно на девяносто пять процентов. Такую воду можно использовать для технических нужд.

Станции глубокой очистки нерационально устанавливать в частных домах с периодическим проживанием, так как, если канализацией подобной конструкции не пользоваться постоянно, происходит гибель бактерий, разлагающих органические остатки. К тому же стоят они довольно дорого.

Ремонт

Ремонт фановых труб, как правило, сводится к замене старых чугунных труб на новые пластиковые. Делать это лучше под руководством опытного сантехника, призвав себе на помощь пару помощников. Чугун – материал неимоверно тяжелый, и в то же время, хрупкий, поэтому обращаться с ним следует очень аккуратно. Будьте предельно осторожны, так как всегда есть вероятность нанести ущерб собственному здоровью или целой канализационной системе. Кроме того, если вы производите замену фановой трубы в многоэтажном доме и, при этом, живете на одном из нижних этажей, узнайте у специалистов, выдержат ли при таком раскладе ваши новые пластиковые трубы давление системы.

Для работы вам потребуются тяжелая кувалда, болгарка, дрель и любой другой инструмент, который вы сочтете нужным использовать, ведь демонтаж чугунных труб – задача не из легких. Демонтировав старые трубы, можно приступать к установке новых. Как это сделать, мы подробно изложили в предыдущих разделах. Надеемся, что наша инструкция поможет вам без особых проблем установить новую систему фановой вентиляции!

Конструктивные схемы расположения

Современные решения канализационной сети на основе полимерных труб, позволяют существенно продлить срок службы системы и упростить работы по монтажу. Канализация в частном доме без фановой трубы остается вполне рабочей, особенно в домах с небольшим количеством приборов и людей стандартная система справляется с расходом стоков.

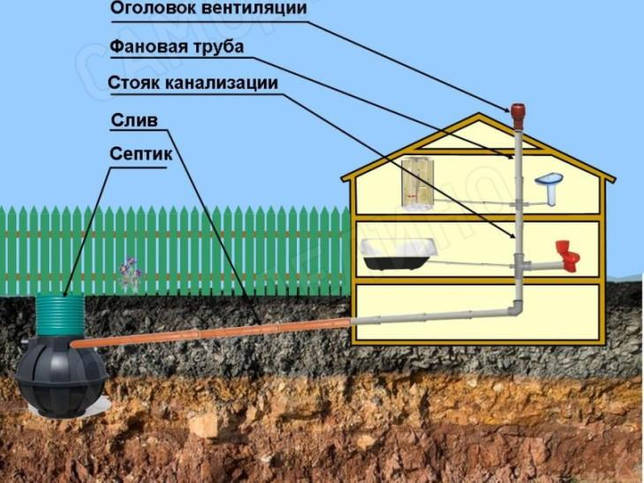

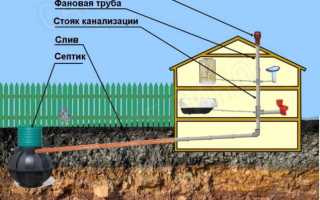

Типичное расположение фановых стояков в частном доме

Неприятный запах появляется в моменты большой нагрузки, когда большая часть приборов срабатывает в один момент. В таких ситуациях многие владельцы устанавливают дополнительно аэраторы – вентиляционные клапаны, они компенсируют недостаток воздуха в системе. Установка подобного оборудования происходит на уровне 1–2,5 метров от уровня чистого пола.

Устанавливаемый фановый комплекс позволит получить ряд преимуществ:

• Рабочую и независимую систему вентиляции для отвода запахов из стояков.
• Создание качественного ограничения притока воды, с нормированием давления воздуха внутри.
• Обеспечение функциональности для нескольких санузлов, находящихся на разных уровнях в частном доме.

Подобные пункты позволят возводить требуемый стояк с учетом качественной вентиляции и обеспечения долговечности функциональности. Полученная канализация, позволит обеспечить использование нескольких полноценных санузлов.

Это актуально, когда частный дом имеет независимые и многоуровневые варианты размещения отвода сточных вод. Выход в этой ситуации один – систему мастера могут смонтировать с одним фановым стояком, вытяжная часть которого будет объединена. Но диаметр подобного трубопровода обязан отвечать сечению рабочего стояка или быть больше на 50 мм.

Это интересно: Герметик для канализации: сантехнический, силиконовый

Требования нормативной документации к фановым частям стояка

Схема вывода фановой трубы на крышу дома.

К требованиям нормативной документации к фановым частям стояка относятся нижеследующие. Вытяжные части канализации должны располагаться на расстоянии 4 метра от балконов и окон. К фановым частям канализационных стояков ни в коем случае не должны быть подсоединены дымоходные или вентиляционные системы.

Допускается объединение нескольких стояков канализации одной вытяжной частью, при этом ее диаметр не должен быть меньше диаметра стояка. В большинстве зданий диаметр вытяжных частей и, соответственно, стояков равняется 110 миллиметров. Необходимо прокладывать объединенные вытяжные части с уклоном 0,01 в сторону стояков.

Следует предусматривать, что присоединение дополнительного вентиляционного стояка к канализационному должно проводиться снизу, ниже, чем последний нижний прибор, или сверху, к установленному на канализационном стояке отростку косого тройника, направленному вверх. Также необходимо, чтобы данный отросток косого тройника был установлен на канализационном стояке выше, чем борта санитарно-технических приборов или ревизионных отверстий, расположенных на данном этаже.

Этапы работы по монтажу узлов прохода через кровлю крыши.

Сточные воды содержат больше количество органических веществ, которые, в свою очередь, загнивая, начинают выделять вредные газы (сероводород, аммиак, углекислоту и прочее), а также пары воды, которые скапливаются в канализационной сети. Бывают случаи, при которых в канализационную сеть поступают газы из газопроводов.

Особенно неблагоприятно на бетонные стенки колодцев и труб действует сероводород, углекислота и серная кислота. Для удаления этих вредных веществ из канализационной сети и устраивают приточно-вытяжную вентиляцию, которая состоит из фановых вытяжных стояков зданий и приточных устройств, выведенных выше крыши.

Для изготовления канализационных сооружений и труб рекомендуется применять сульфатостойкий, пуццолановый и другие цементы с гидравлическими добавками. Скорость выщелачивания гидрата окиси кальция, в результате его связывания добавками, уменьшается в 12 раз.

Обратный клапан

Установка обратного клапана на фановой трубе может повысить эффективность работы системы, в частности, предотвратить обратный ход газов. Кроме того, обратные клапаны снижают риск засорения фановой трубы.

Канализация без фановой трубы, оснащенной вакуумным клапаном, будет выполнять свои функции, однако, удобство ее использования и степень надежности могут быть ниже, поэтому все же рекомендуется совместное использование этих элементов. В частности, при высохшей воде в сифоне, один только клапан не сможет избавить от запаха.

Клапан на трубе

Монтаж фановой трубы выполняется на этапе строительства внутренней части канализации, его вполне можно выполнить своими руками при наличии минимальных навыков. Важно лишь точно соблюдать рекомендации специалистов и требования, предъявляемыми строительными нормами и правилами. Использование современных материалов значительно снижает трудоемкость работ.

Особенности проведения монтажных мероприятий

Технология устройства фанового стояка довольно проста. Работы по его установке может выполнить даже начинающий мастер.

Выбор необходимых материалов

Тремя ключевыми элементами вентиляционной системы выступают фановая труба, клапан и гидрозатвор. Равенство давлений в системе обеспечивает каждый из них.

Сифоны с гидрозатвором устанавливаются еще на этапе монтажа внутридомовых сантехнических приборов.

Фановый стояк выступает продолжением канализационного трубопровода. И для его обустройства можно задействовать трубы, используемые при сборке основной системы. Для монтажа вентиляционного канала лучше всего выбирать пластиковые трубы. Они не промерзают, не подвергаются разрушительным воздействиям влаги и устойчивы к проявлению коррозии.

Полимерные изделия при обустройстве канализационной системы выгодны и тем, что за счет гладкости стенок не производят шума при прохождении стоков по трубопроводу.

Определяясь с размером фановой трубы, стоит руководствоваться правилом, что пропускная способность 50-й трубы почти в 16 раз меньше, чем 110-й. Используя трубы D 50 мм, вы получите не эффективную вентиляционную систему, а бесполезный набор соединительных трубок.

Независимо от исполнения и расположения каждая фановая труба оборудуется обратным клапаном. Ведь даже если трубопровод изначально проложен правильно, то вследствие недостаточно надежной фиксации труб на стенах и под действием естественного процесса усадки здания его уклон может измениться.

При неисправной работе вентиляции воздух в канализационный сток будет поступать из ближайшего сантехнического прибора. Чаще всего им становится тот элемент санфаянса, в котором наименьший водяной затвор.

Каждый клапан оснащен приемным и выпускным патрубками. В полости устройства расположен наполненный воздухом шар. В момент создания разряжения он давит на мембрану, которая полностью перекрывает камеру. За счет этого газы просто не могут попасть в полость трубы.

Помимо основной функции обратный клапан помогает решать две ключевых задачи:

• препятствует возврату стоков к сантехническим приборам;
• предохраняет систему от попадания крупных механических примесей и проникновения через систему грызунов.

Но чтобы воздушный клапан справлялся с возложенной на него задачей, его необходимо размещать только в тех помещениях, где постоянно наблюдается температура свыше нуля.

Общие рекомендации по установке

Главное правило при обустройстве системы – начальную точку размещают в отапливаемой части здания, где в любое время года плюсовая температура, а конечную – в холодном. Такое решение позволяет обеспечивать необходимый температурный перепад, создающий условия для бесперебойного отведения «ароматов» за пределы здания.

Вертикальный стояк следует выводить непосредственно на крышу постройки. Чердачное помещение для этих целей не подходит, поскольку и тяга будет слабенькая, и чердак «провоняется».

При установке фановой трубы важно придерживаться ряда основных принципов:

1. Вывод стояка, оборудованного фановой трубой, необходимо размещать отдельно. Согласно пункту 17.19 строительных норм, его нельзя организовывать совместно с печным дымоходом или вентиляционной системой.
2. При выводе конструктивного элемента на скатную крышу его размещают на высоте в 500 мм, располагая его как можно ближе к коньку. Если крыша плоская и к тому же неэксплуатируемая, то высота вытяжной части должна составлять 300 мм.
3. Удаленность установленной над крышей фановой трубы по горизонтальной плоскости относительно балконов и открывающихся окон в доме должна составлять порядка 4 метров.
4. Не стоит размещать вытяжную трубу под карнизом. При таком расположении уменьшается тяга.

В ситуации, если крыша активно эксплуатируется и на ней размещены другие объекты, то высота вывода стояка должна составлять не менее 3 метров. При условии, что канал оборудован в сборной вентиляционной шахте, его размещают, выдержав расстояние в 100 мм от обреза.

В пределах одной фановой трубы могут объединяться одновременно несколько стояков. Но, в любом случае, поскольку при таком обустройстве вентиляция получается не принудительная, а самотечная, желательно избегать поворотов и разного рода сужений трубопровода. Их наличие может создавать нежелательное сопротивление воздушным потокам.

Если вытяжная часть незначительно смещена относительно стояка, соединить конструктивные элементы можно гофрированным пластиковым рукавом.

При обустройстве на крыше оснащенного фановой трубой стояка нет необходимости возводить вспомогательные вытяжные устройства в виде той же флюгарки или дефлектора, а также защитные «грибочки». Этот момент четко прописан в пункте 18.18 действующего СНиПа.

Задействование этих приспособлений может, напротив, дать обратный эффект: образующийся при понижении температуры окружающей среды конденсат будет замерзать и перекрывать собой выводные отверстия. Дефлектор эффективен будет только в той ситуации, если постройка располагается в местности с теплым климатом.

Как подключить обратный клапан

Подключение фановой трубы осуществляют в заранее оборудованный вентканал. В случае, если вентиляционная схема предполагает наличие слишком малого количества отводящих стояков, то фановую трубу можно отдельно вывести и через ближайшую стену, расположив отводящий элемент горизонтально в верхней ее части. Для этого ее заводят через стеновой проем, выводя за пределы здания на расстояние в 30-40 см.

Вентиляционный клапан монтируют в свободный конец трубы или раструб. Главное, чтобы участок трубы, на котором будет установлен клапан, располагался выше самой высокой точки водоотвода от сантехнического оборудования.

При внутреннем размещении элемента необходимо очистить участок трубы, где будет устанавливаться клапан, и обработать его обезжиривающим составом.

Внутрь трубы заглубляют специальную вставку, приобрести которую можно в любом строительном магазине. Клапан заглубляют во вставку, размещая его во встречном направлении движения стоков. Его располагают таким образом, чтобы лепестки устройства отгибались в сторону сантехники.

При монтаже фановой трубы, имеющей сечение 110 мм, подключение обратного клапана выполняют с помощью адаптера.

Важный момент: все операции по монтажу фановой трубы следует производить на сухих поверхностях. На этапе фиксации обратного клапана не стоит задействовать силиконовые герметики и любого рода смазки.

Глубина укладки канализационных труб

Глубина промерзания грунта является основополагающим фактором при заглублении в землю канализационных труб. Их нужно укладывать ниже точки промерзания, иначе зимой они промерзнут, и пользоваться канализацией будет невозможно до весенней оттепели. Появление даже небольших наростов льда на внутренних поверхностях трубопроводов приводит к уменьшению их проходимости и образованию засоров.

В южных регионах глубина укладки канализационных труб составляет пятьдесят и более сантиметров, в центральных районах — семьдесят и более сантиметров. Нужно точно знать глубину промерзания грунта именно в вашем регионе, чтобы не заглубляться в землю более, чем это необходимо, так как в таком случае возрастут расходы на выполнение работы.

Несколько советов

Для монтажа фанового стояка стоит обратить внимание на следующее:

1. При выведении трубы на крышу нужно закрыть отверстие решёткой. Это необходимо для защиты от птиц.
2. Иногда при работе этой системы раздаётся негромкий неприятный шум. Для того, чтобы от него избавиться, нужно будет обернуть трубу шумоизоляционным покрытием.
3. Не всегда есть возможность вывести на крышу фановую трубу от каждой канализационной системы. В этом случае можно предусмотреть одну трубу на несколько стояков.

Варианты выходных отверстий фановой трубы Источник td-intech.ru

Функциональная система канализации без фановых узлов

Канализация в частном доме без фановой трубы выполняется в одноэтажных постройках, имеющих эксплуатируемый подвал, но установка унитаза и ванной проходит только на первом этаже недалеко от стояка и выпуска в наружную канализационную сеть.

Гидрозатвор канализации

Расход умывальника или мойки домовой системы в этом случае не является диктующим, подобное количество сточных вод от санитарных приборов возникает нерегулярно и повлиять на работу системы не способно.

Частный дом часто снабжается жироуловителями, оборудование снижает концентрацию жиров и органики в сточных водах. Установка такого оборудования подразумевает регулярную промывку труб горячей водой. Компенсировать недостаток кислорода помогут воздушные клапаны.

Выход клапана соединяется с магистральным трубопроводом от мойки фасонными частями, разность отметок защищает оборудование от затопления во время промывки трубопровода.

Видео по теме: Фановая труба для канализации в частном доме

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Как правильно установить стояк канализации

В этой статье я подробно расскажу о выборе места и установке стояка канализации в загородном доме. Обратите внимание: если в конце предложения указан номер в скобках – это номер соответствующего пункта СП 30.1330.2012 «Внутренний водопровод и канализация». Данный документ является актуализированной редакцией соответствующего СНиП. Если какая-то норма установлена СП 31-106-2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов», об этом будет сказано явно.

Стояк является основным элементом внутренней канализационной сети. Главная задача стояка – забор сточных вод из поэтажных отводов и их отведение к горизонтальному коллектору.

Диаметр

Особых требований к расчету диаметра фановых труб нет, так для многоквартирных жилых зданий он должен быть равным диаметру самого канализационного стояка. А вот для индивидуального строительства допускается использовать трубы с вдвое меньшим диаметром по сравнению с основным стояком, так по фановой части трубопровода будет проходить только воздух, а он имеет в разы меньшую плотность, чем сливаемая вода в нижней части канализационной сети.

Фановая труба 50 мм хорошо подойдет для канализации индивидуального частного дома

В основном, при строительстве индивидуального жилого дома для расчета отдельной ветки канализации, которая имеет в своем составе мойку с трубой диаметром 50 мм, сливной бачок с отверстием в 70 мм, основную трубу от унитаза в 100 мм и общий стояк, также в 100 мм, используют фановую трубу диаметром всего в 50 мм. Практика показывает, что этого диаметра вполне достаточно для поддержания постоянного давления и осуществления постоянной вентиляции канализационной системы.

Устройство

Наличие фановых стояков в канализационной системе многоквартирных жилых зданий является обязательным и регламентируется действующими государственными документами и строительными нормативами. Как правило, канализационные вентиляционные стояки выполняются прямыми, в связи с тем, что процессы, происходящие там, являются самотечными, а не принудительными и необходимо минимизировать количество отводов и различных сужений для максимально свободного прохождения потоков воздуха.

Канализационные системы в индивидуальных домах не имеют таких объемов сточных вод, как в многоквартирных жилых зданиях, поэтому и требования к устройству фановых стояков менее сложные и допускают значительные отступления в угоду практичности и минимизации затрат на строительство.

Устройство фанового стояка

Фановая труба в основном является верхним продолжением канализационного стояка, поэтому она должна заканчиваться выводом на крышу здания. На конце трубы обязательно монтируют стандартный дефлектор, так чтобы расстояние от поверхности конька крыши было на 30 сантиметров выше. Не рекомендуется делать вывод канализационной вентиляции на фасад здания.

Важно! Нельзя устанавливать выход канализационного стояка в чердачном помещении здания или вблизи окон и около балконов.

Для устройства фанового стояка можно использовать трубопроводы, выполненные из любых материалов. Так, пластиковые, чугунные или стальные трубы должны отвечать только одному условию – быть коррозионностойкими, так как в составе канализационных газов будут присутствовать много агрессивных веществ.

Как производится монтаж

Рассмотрим,как производится монтажфановой трубы дляканализации в частном доме, схема и технологические требования квыполнению работы.Прежде всего, необходимо уяснить себе порядок действий. Для этого необходима схема верхнего этажа, накоторой нужно отметитьучастки прохода трубы через перекрытия, стропильную систему и кровлю. На нейтакже надо отметить, какие понадобятся узлы, материалы и приспособления. Послеэтого производится закупка всех необходимых принадлежностей, и приступают квыполнению работы. Рассмотрим вопрос внимательнее:

Вам также может понравиться: Вентиляция канализации в частном доме — способы, правила и нормы

Выбор материала и размера трубопровода

Всестарые канализационные системы были созданы из чугунных труб. Других попростуне было, а имеющиеся материалы обладали несомненными преимуществами:

• прочность;
• долговечность;
• высокая шумоизоляционная способность.

Однако, у чугунных труб имеются серьезные недостатки:

• высокий вес;
• хрупкость;
• подверженность коррозии;
• возможность налипания органики на внутренние стенки, что способствует образованию засоров.

Пластиковые трубы лишены всехэтих недостатков, единственным слабым местом у них является высокаязвукопроводимость. Их легко обрабатывать, соединять, в продаже имеются все необходимыекомплектующие и крепежные элементы. Кроме того, они дешевле, что нередкоопределяет выбор пользователей.

Размеры трубопроводов — вопрос важный. СогласноСНиП, фановые трубы не должны иметь меньший диаметр, чем основная (рабочая)часть стояка. Еслисборка системы производится сразу целиком, то фановый участок обычно делают изодинаковых труб. Если же фановый трубопровод присоединяют позже, то надоподключать трубы с размером, соответствующим диаметру стояка (обычно онсоставляет 110 мм). Таково требование СНиП, но, для владельцев частныхмалоэтажных домов диаметр фановой трубы можно несколько уменьшить. Этообусловлено небольшой длиной стояка и малыми значениями перепадов давления присливе сточных вод.

Особенности монтажа

Монтажныеработы состоят из обустройства узлов прохода через перекрытия и кровлю. Сборкасамого трубопровода никаких проблем не вызывает, поэтому монтаж состоит в образованииотверстий, установке в них специальных узлов прохода, заделке и герметизациизазоров. Важно заранее определить точки прохода, которые должны находиться какможно ближе к коньковой части крыши.

Существуетвозможность изготовитьфановый стояк канализации в частном доме без выхода на крышу. Этотвариант предусматривает вывод трубы сквозь стену. Принцип действия тот же, меняется толькорасположение фанового трубопровода. Как правило, этот способ используется приотводе трубы от унитаза, когда нет нужды производить сложные работы и пробиватьотверстия в нескольких перекрытиях и крыше. В таких случаях трубу выводятсквозь стену и поднимают вертикально вверх, так, чтобы выход не приходился науровне окон или балконов. В идеале, ее надо поднять максимально высоко, чтобыдурной запах мог сразу развеиваться потоками ветра и не беспокоил людей.

Пример вывода вентиляции на крышу

Как вывести трубу на крышу

Для кровельных покрытий в продажеимеются специальные узлы прохода разных конструкций. Они позволяют обустроитьвыход трубы на любой тип кровли и угол наклона скатов. Процесс работы проходитпоэтапно:

• в кровельном полотне проделывают отверстие, диаметр которого на 1-1,5 см больше, чем у фановой трубы;
• сверху на нее натягивают резиновый колпак уплотнителя, в котором заранее проделано отверстие соответствующего размера;
• на поверхность кровли укладывают подошву узла прохода, по краям промазанную силиконовым герметиком;
• по периметру подошву крепят кровельными саморезами, стараясь как можно плотнее прижать ее к покрытию;
• поверх шва еще раз наносят полосу герметика.

Монтаж изнутри помещения состоитв заполнении зазора теплоизолятором (обычно используют пенопласт или монтажнуюпену). После этого выполняют отделочные работы (если есть такая необходимость).

Установка обратного клапана

Обратныйклапан обычно устанавливают в канализационных системах частных домов. Онрасполагается позади унитаза и служит для отсечки возможного прохода газов изсистемы в помещение. При проходе стоков он открывается, а после — закрываетсяи плотно перекрывает сечение канала. Помимо отсечки биогаза, клапан выполняет идругие задачи:

• исключает поступление воды из системы при неправильно выбранном уклоне труб;
• обеспечивает недоступность прохода в помещения для грызунов.

Монтаж обратного клапанапроизводится аналогично сборке любых элементов канализационной системы —клапан имеет стандартные присоединительные патрубки с резиновым уплотнителем.

Более подробно: Обратный клапан для канализации — что, где, когда?

Существуют также фановые клапаны, которые монтируются снаружи и производят выравнивание давления в системе при возникновении разрежения. Они могут работать параллельно с обратными клапанами или отдельно от них (самостоятельно). Такой клапан частично выполняет функции фановой трубы и полезен для квартиры, где нет возможности изменить всю конструкцию стояка. Он эффективен при возникновении разрежения, но бесполезен при избыточном давлении биогаза в канализационной системе. Для установки фанового клапана необходимо вставить в разрыв горизонтального трубопровода тройник, в вертикальную часть которого вставляется клапан.

Фановый стояк в частном доме: устройство и монтаж

Для владельцев загородных домов, делающих многое для благоустройства жилища своими руками, полезно знать некоторые особенности обустройства водопроводных и канализационных систем. Это самые основные инженерные коммуникации, без которых не обходится строительство любого дома.

При монтаже канализации важно помнить о таком устройстве, как фановый стояк. Что это за приспособление и каковы нюансы его установки? На эти и ряд других вопросов можно найти ответы в нашей статье.

Для чего необходима фановая труба

Фановый стояк в частном доме представляет собой часть трубопровода, соединяющую стояк канализации с выходом на открытый воздух.

Фановая труба на крыше частного дома

При отсутствии этого элемента во время отработки стоков в системе происходит разреживание, нарушается гидрозатвор, и в помещение ощущается неприятный запах. Для каждого сантехнического устройства обязательно наличие отводящей трубы с коленом. В этом изгибе в норме находится вода.

Она и выполняет функцию гидрозатвора, препятствуя проникновению неприятных испарений в дом. При резком сбросе сточных вод в канализационных трубах происходит разряжение. Через фановое приспособление в систему проходит воздух с улицы, и давление нормализуется.

Это и обеспечивает отсутствие запахов.

Иногда можно обойтись и без фанового стояка. Например, в небольшом здании, состоящем из одного или двух этажей. Однако обязательным требованием в этом случае является оборудование только одного санузла.

Если же в доме имеются две и более ванных комнаты или несколько туалетов, то монтаж фанового стояка проводят обязательно. Его присутствие обуславливают следующие факторы:

• двухэтажный дом либо здание с большим количеством этажей, на каждом из которых расположен санузел;
• канализационный сток в диаметре имеет 50 миллиметров;
• построен бассейн или подобный объект, для которого необходим сброс значительной массы воды;
• проведена канализация герметичного вида с применением септика.
  Канализация с септиком в частном доме

Стадия разработки

Еще на этапе проектирования для того чтобы установить фановый стояк канализации правильно, необходимо учесть два основных требования:

1. Канализационную трубу нужно выводить в том направлении, откуда испарения отводятся за счет потоков воздуха.
2. Упрощенно установку фановой системы можно понимать как подвод труб к вентиляционному каналу. Если это трудновыполнимо, отвод выполняют через стену.

Вентиляционная конструкция для устранения неприятных запахов состоит из разных деталей:

• фановых труб;
• вентиляционных каналов;
• соединительных элементов;
• фитингов.

Особенности проведения работ

Разобравшись с тем, что такое фановый стояк, требуется внимательно изучить принципы его монтажа. Установку этого приспособления целесообразно планировать, как только начинается разработка проекта внутренней канализационной системы. Чтобы вентиляция работала лучше, нужно стараться не допускать изгибов и углов в конструкции.

Схема вывода фанового стояка

Идеальное положение воздушного стояка – исключительно по вертикали. Эта труба выводится через перекрытия между этажами на крышу. Однако реализовать это на практике не всегда можно. Зачастую в загородных домах приходится использовать дополнительные элементы для соединения.

Иногда используют метод соединения нескольких стояков в один воздуховод. Это может быть подсоединение вспомогательного стояка к главному либо выведение фановой трубы с ее подключением на одинаковом расстоянии от двух стояков.

Такой способ установки лучше, поскольку позволяет равномерно распределить давление воздуха по всей системе.

Фановые трубы на кровле здания

Одно из главных правил монтажа–правильно рассчитанный диаметр воздушной трубы. Он не должен быть больше диаметра канализационной. При этом показатель этого элемента в идеале соответствует размеру не только центрального стояка, но и патрубка, который служит для соединения наружной и внутренней канализации.

Стоит также помнить, что недопустимо совмещение канализационной вентиляции с любой климатической конструкцией или отведением угарного газа при работе отопительного котла.

Как поменять фановый стояк

Если происходит поломка воздушного стояка зачастую требуется поменять его. Замена конструкции проводится по такому же принципу, как и ремонт отдельных участков системы канализации. Отличается этот процесс в основном материалом, из которого сделаны трубы, и методом их соединения.

Для замены фанового стояка требуется соблюдение ряда условий:

1. Во время демонтажных работ необходимо организовать в жилом помещении хорошую вентиляцию.
2. Замену элементов конструкции нужно проводить в респираторе и резиновых перчатках.
3. По окончании нужно проследить, чтобы весь трубопровод сохранял герметичность.

Полезные советы по монтажу

Сама по себе установка фанового стояка не представляет особой сложности. Тем не менее мастера рекомендуют следовать некоторым важным требованиям.

Лучше, чтобы диаметры фановой трубы и стояка совпадали.

Систему для вытяжки рекомендуют монтировать из пластиковой или чугунной трубы.

Если в работе используется комбинация из нескольких материалов, например, фановая труба из пластика, а стояк – чугунный, рекомендуют применять резиновый переходник.

Для сочленения нескольких фанов используют углы на 45 или 135 градусов. Участки фановой системы, расположенные по горизонтали, нужно прокладывать с уклоном 0,02% в направлении выхода газов.

Если требуется изменить угол направления трубы, применяют специальный отвод с градусом поворота 135.

Требования, которым должны соответствовать фановые стояки

Для воздушных стояков разработаны определенные критерии. Во время монтажа системы, желательно сверяться с ними:

1. При выводе трубы на кровлю она должна подниматься над крышей не менее чем на 30 см.
2. Если построена мансарда или чердак минимальная длина трубы должна составлять три метра.
3. Промежуток между трубой и расположенным поблизости световым проемом или лоджией делают в длину минимум 4 метра.
4. Фановая система в соответствии с существующими нормами проводится через помещения с отоплением или должна иметь индивидуальный утеплитель.
5. Не допускается вывод воздушной трубы через дымоход.
6. Верхняя составляющая фанового стояка оборудуется защитной решеткой, которая препятствует проникновению в конструкцию насекомых и птиц.

Распространенные ошибки при установке стояка

Несмотря на то что монтаж фановой системы можно выполнить самостоятельно, существует ряд нюансов, знание которых поможет избежать серьезных недочетов в установке стояка.

Иногда некорректно проведенные работы по оборудованию фановой конструкции имеют довольно неприятные последствия.

Например, не всегда владельцы загородных домов правильно проводят монтаж фановой трубы, проводя обрезку системы сразу в чердачном помещении. Это приводит к тому, что на мансарду просачиваются неприятные запахи, которые также могут проникать в жилье.

Еще одним серьезным недочетом считается установка фана по наружной стене. В таком случае есть риск появления конденсата.

Некоторые хозяева предпочитают монтировать дополнительное приспособление – кровельный аэратор.

Аэраторы для скатных кровель

Его функция – улучшение тяги. Однако это не всегда целесообразно. В большинстве случаев происходит следующее: отток канализационных газов проходит слабее и в доме можно почувствовать неприятный запах от санузла.

Монтаж воздушного стояка становится обязательным условием правильного оборудования сточной системы. Отсутствие этого устройства приводит к довольно негативным последствиям.

Иногда установку трубы лучше доверить квалифицированным специалистам. Если у вас нет необходимого количества инструментов или материалов, не стоит выполнять монтаж самостоятельно.

Покупать нужное оборудование, которое в будущем вряд ли вам пригодится, не имеет смысла. Кроме того, обустройство канализационных систем имеет свою специфику.

Опытный мастер-сантехник сделает работу качественно, с учетом всех требований.

Чтобы корректно выполнить монтаж, необходимо четко соблюдать заранее подготовленный проект и выполнить все необходимые расчеты.

Советы по ремонту и эксплуатации

Правильная стыковка и разводка магистралей канализации возможна только с помощью стандартных фановых тройников и отводов.

Высота трубы над крышей должна соответствовать установленным строительным нормам и правилам.

Для обеспечения хорошей тяги начало фанового стояка в частном доме должно располагаться в помещении, где температура выше, чем снаружи здания.

Верхний край вентиляционной трубы не следует размещать на чердаке. Иначе могут загнить стропила, а теплоизоляционный материал потолка пропитается влагой.

Установка дефлектора имеет преимущества и недостатки. Это устройство предотвращает засорение вентиляции, а в некоторых случаях усиливает тягу. Но в холодный сезон дефлектор способствует образованию конденсата и последующему обледенению, что приведет к уменьшению вентиляционного отверстия.

Между стояком и балконами/окнами выдерживают расстояние от 4 и больше метров. Канализационную вентиляцию нельзя совмещать с дымоходом или обычной вентиляцией.

Не стоит тратить много времени на демонтаж чугунных стыков. Лучше сразу разрезать их болгаркой и аккуратно разбивать молотком. Самостоятельно демонтировать чугунные трубы не стоит — они очень тяжелые.

Установка

Требования, предъявляемые к технологии установки фановых трубопроводов такие же, как и для остальных канализационных труб. Так можно перечислить основные условия монтажа:

• Участки трубопроводов, прокладываемые горизонтально должны иметь минимальный уклон в 0,02% в сторону канализационных стеков;
• Несколько канализационных стояков можно объединять одной фановой трубой;
• Изменять направление фанового трубопровода можно после последнего гидрозатвора и только выше уровня по стояку;
• При объединении трех и более трубопроводов необходимо выполнять соединение с углами в 45 и 135 градусов соответственно;
• При эксплуатируемой крыше или обитаемом чердаке монтаж фанового дефлектора производится на высоте от 30 см ближе к коньку кровли;
• Выход фановой трубы допускается не ближе четырех метров в горизонтали от балконов или мансандровых окон.

Схема установки с выводом на крышу
Важно! Любое объединение трубопроводов фановых труб, вентиляционных систем и дымоходов категорически запрещено.

Из каких материалов изготавливается

Что фановая, что канализационная — это один и тот же вид труб. Значит, и изготавливаются они из одних и тех же материалов — из пластика или чугуна:

• Пластиковые стоят дешевле, удобнее в монтаже и эксплуатации.
• Чугунные прочнее и долговечнее, но работать с ними из-за внушительного веса и хрупкости тяжелее. Кроме того, чугунные быстрее загрязняются в процессе эксплуатации.

Подготовка к монтажу фановой магистрали

Чтобы поставить фановую вентиляцию необходимо использовать те же детали, что и для системы отвода стоков, а именно: фитинги, трубы и крепления. Все необходимые элементы, материалы и инструменты лучше подготовить до начала всех работ. В большинстве случаев подойдут пластиковые детали. Процесс может усложниться, если требуется поменять старую металлическую конструкцию на новую. Давайте обсудим данный процесс в деталях.

Старые и уже отработавшие долгое время фановые магистрали из чугуна выходят из строя. Бытует мнение, что нельзя заменить металлические магистрали пластиковыми элементами, но это не больше чем заблуждение. Устройство фановой трубы из пластика вместо чугунной возможна, но только при условии полной замены всех элементов системы.

Выход для фановой трубы

Согласно мнению специалистов, фановая магистраль, которая собрана из разных по материалу изготовления элементов, не отличается прочностью. Лучше всего работать с похожими материалами. Желательно, чтобы материал фановой трубы совпадал с материалом, из которого сделана система отвода стоков.

Если коммуникация изготовлена из чугуна, то и фановый трубопровод также должен быть из данного металла. Если приходится совмещать разные материалы, то лучше для начала проконсультироваться у соответствующего специалиста и узнать, как себя будет вести такая труба. Это может избавить от значительного снижения эксплуатационных показателей вентиляции.

Устройство фанового стояка требует использования самых обыкновенных труб и деталей для присоединения. Детали производятся из металла или пластика. Для монтажа системы вам понадобятся следующие детали:

• труба с отводами;
• резиновые манжеты для плотного и герметичного соединения;
• переходники;
• хомуты для закрепления магистрали на стенах.

Демонтаж фановой трубы

Если сначала необходимо провести демонтаж старой трубы, то потребуется еще и кувалда, дрель, а также болгарка. Участок, где будут проходить все работы, необходимо очистить от всего лишнего. Если имеются легковоспламеняющиеся предметы, то их тоже лучше убрать. Если они стационарные, то следует накрыть их огнеупорным материалом. Во время монтажа не стоит пользоваться канализацией, поэтому если у вас имеются соседи, то лучше их заранее оповестить. После этого можно отключить стояк и демонтировать старую вентиляционную систему.

Надо ли утеплить и шумоизолировать

Производить утепление фановых трубопроводов, проходящих через жилые помещения, как и канализационных совсем не требуется. А вот на неотапливаемом чердаке стоит произвести хотя бы минимальную теплоизоляцию труб, чтобы при сильных морозах внутри не происходило замерзание льда, так как водяные пары гораздо легче воздуха, и они будут стремиться подняться по трубе, где будут намерзать на холодные стенки.

Утепленная труба

Шумоизоляцию фановой трубы необходимо проводить только в случае открытого прохождения ее через жилые помещения. Если этого не избежать, то изоляционные работы достаточно простоты и выполняются так же, как и для всех канализационных трубопроводов одинаково легко. Единственно, что осложняет процесс – это разнообразие в трубах акустических процессов напрямую, зависящих от материалов, из которых изготовлены трубопроводы.

Так, звукоизоляционные свойства чугунных труб гораздо лучше, чем у их пластиковых аналогов. Обусловлено это, прежде всего свойствами зернистой структуры чугуна и большей толщиной стенки, поэтому такие трубы, как правило, не требуют устройства дополнительной шумоизоляции.

Звуковые процессы, происходящие в пластиковых трубах можно разделить на четыре основные составляющие:

• Ударного характера, когда вода и фекалии в падении неоднократно соударяются о стенки стояка;
• Атмосферного характера – это проникновение шума ветра и осадков через наружную часть трубопровода;
• Резонансного характера от присутствия в трубах посторонних шумов, обусловленных взаимодействием канализационного трубопровода с конструкциями здания;
• Вибрационного характера, возникающие при наличии соприкосновения с каким-либо работающим оборудованием.

Шумоизоляция фановой трубы

Основная часть работы по устройству шумоизоляции должна быть осуществлена на стадии проектировки жилого дома, так чтобы все стояки канализации не проходили через жилые помещения и были смонтированы исключительно в специальных коробах или канализационных шахтах, которые сами по себе являются экранирующими устройствами и препятствуют распространению шумов.

Если все-таки фановый трубопровод находится в жилом помещении в открытом виде, то его шумоизоляцию можно с легкостью произвести, обмотав трубу полосками из недорого вспененного полиэтилена в два или три слоя.

Вентилируемый и невентилируемый стояк

В канализационных системах постоянно скапливаются канализационные газы. Они могут быть токсичными или взрывоопасными, а уж дурно пахнущими – наверняка. Для того чтобы эти газы не попадали в помещениях через приемники, санитарно-технические приборы оснащаются гидравлическими затворами. Затвор представляет собой изгиб трубы, внутри которого находится вода. Вода не пропускает газы в помещение.

При интенсивном прохождении сточных вод по стояку в нем образуется разрежение. Если разрежение превысит пороговый предел, вода из гидрозатворов будет втянута в стояк – произойдет так называемый срыв гидрозатвора. Канализационные газы, не встретив воды, будут свободно попадать в помещение.

Избежать разрежения заодно обеспечить отвод канализационных газов в атмосферу позволяет установка вентиляционной или фановой трубы. Фановая труба является продолжение стояка – она выводится на крышу. Стояк с фановой трубой называется вентилируемым, без фановой трубы — невентилируемым. Невентилируемым стояком также считается стояк, оборудованный вентиляционным клапаном или группа из 4 и более стояков, которые объединены сверху общим трубопроводом без вытяжной части. Термин «фановый стояк» вообще используется как попало.

Вытяжная часть стояка выводится через кровлю или через вентиляционную шахту. Высота вытяжной трубы над кровлей должна составлять:

• на плоских и скатных неэксплуатируемых кровлях – не меньше 20 см;
• над обрезом вентиляционной шахты – не меньше 10 см;
• на эксплуатируемых кровлях – не меньше 3м.

Кроме того, расстояние между открываемыми окнами либо балконами и выходом вентиляционной трубы должно составлять не меньше 4 м.

Диаметр вентиляционной трубы стояка должен быть равен диаметру основной трубы (8.2.16). Если вытяжная труба объединяет несколько стояков, ее диаметр должен быть равен диаметру наибольшего стояка из объединенной группы (8.2.17).

При прокладке в неотапливаемых чердаках вытяжную трубу необходимо утеплять.

Важно: запрещено устанавливать в устье вытяжной трубы стояка ухудшающие тягу дефлекторы – обмерзнет в первый же мороз.

Если у вас нет возможности установить вентилируемый стояк, вы можете сделать его невентилируемым. Установка невентилируемых стояков допускается, если:

• сохраняется режим вентиляции наружной канализационной сети;
• секундный расход стоков не превышает пропускной способности невентилируемого стояка соответствующей высоты (см данные по пропускной способности невентилируемых стояков в справочных материалах).

Этажность здания не играет роли, хотя в старой редакции СНиП были немного другие требования (СНиП 2.04.01-85). Вместе с тем я настоятельно рекомендую установить нормальную вентиляцию стояка.

Невентилируемый стояк должен заканчиваться ревизией или прочистным люком.

Установка ревизий

Стояки должны быть оборудованы ревизиями. Ревизии должны устанавливаться в верхнем и нижнем этажах (8.2.2), а при высоте более 5 этажей – через каждые три этажа (8.2.3). Если стояк делается с отступом, обязательно должна быть ревизия на этаже, который расположен над отступом стояка. В одноэтажном частном доме хватит одной ревизии, в двухэтажном тоже – (на втором этаже).

Ревизия располагается на высоте 1 метра над уровнем пола. Этажный боковой отвод должен находиться под ревизией. Расстояние между местом подключения и ревизией – не менее 150 мм.
