Гипсокартонная плита – один из самых популярных материалов, используемых для отделки потолка. И привлекательный внешний вид и долговечность этого материала во многом зависят от того, насколько правильно был спроектирован и смонтирован каркас под основным деревянным или бетонным потолком. Ошибки и недочеты в этом деле, допущенные по незнанию или невнимательности, потребуют переделывания всей работы. Потому очень важно изучить, как устроен каркас и как он делается.
Каркас для гипсокартона на потолок
Начнем с основ. Каркас — это несущая конструкция, созданная из набора линейных элементов, таких как деревянный брус или стальной профиль. Ее основная задача – удерживать листы гипсокартона под потолком, так как иным способом закрепить их практически невозможно. Вторая задача, которую выполняет каркас – выравнивание потолочной отделки. Вряд ли для кого-то будет новостью тот факт, что потолки в большинстве квартир далеки от идеально ровных. А подвесная конструкция из профиля и листов гипсокартона исправляет этот недочет и дает ровную и привлекательно поверхность. И последняя задача, исполняемая каркасом — обеспечение пространства для проводов, которые подводятся к светильникам, встроенным в листы гипсокартона.
Важно! Кроме указанных выше функций, каркас применяется для создания многоуровневой потолочной отделки. Но подробнее об этом будет сказано ниже.

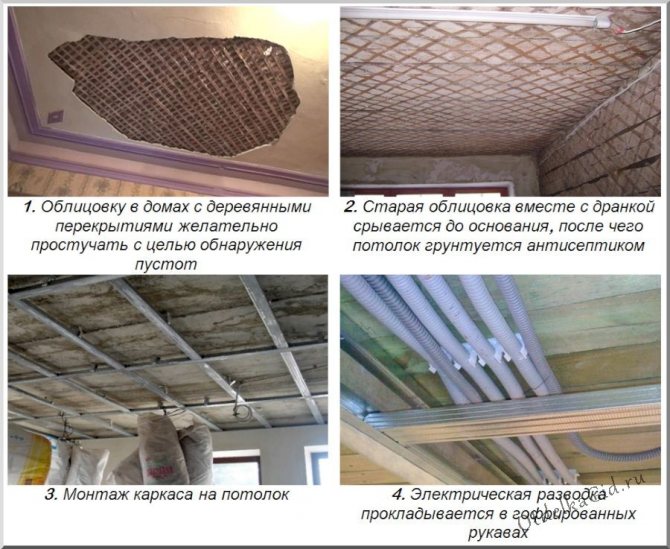

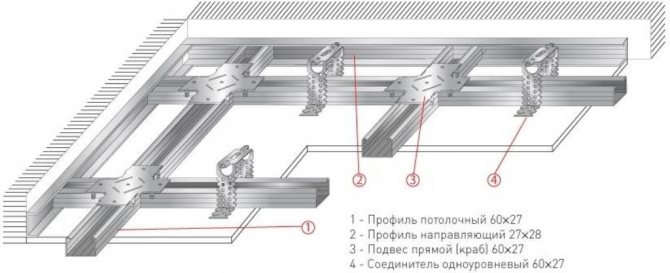

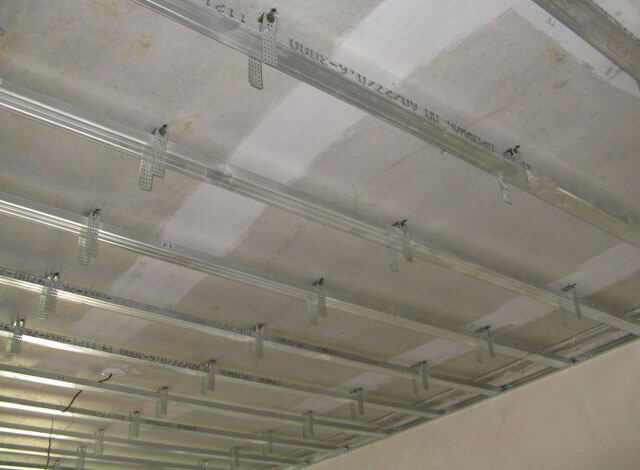

Установка профилей на потолок для гипсокартона

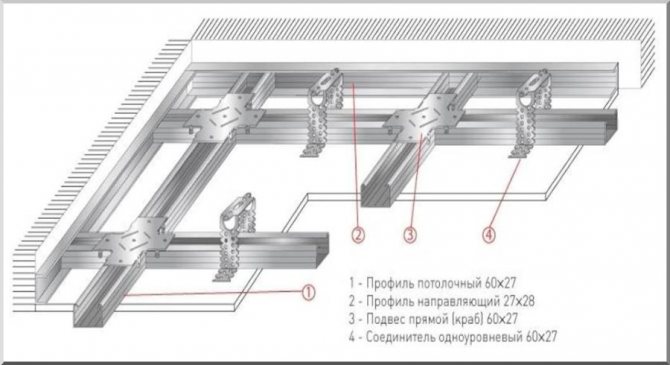

Комплектующие – подвесы и соединители
Сами по себе профили, выполняющие роль балок, бесполезны – их нужно крепить к потолочному перекрытию и соединять между собой. Эту задачу на себя берут соответствующие комплектующие – подвесы и соединители. Рассмотрим их несколько подробнее.

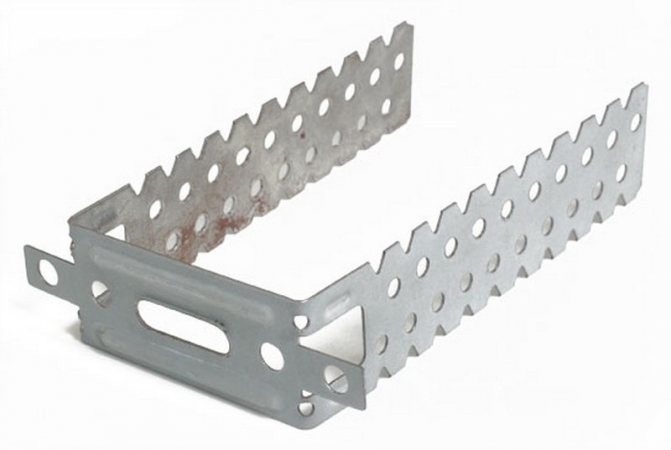

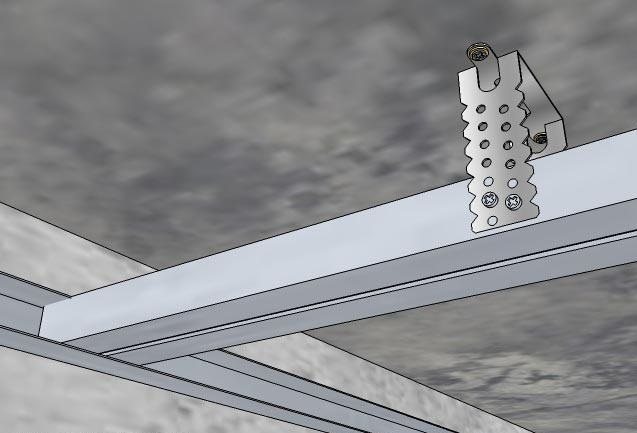

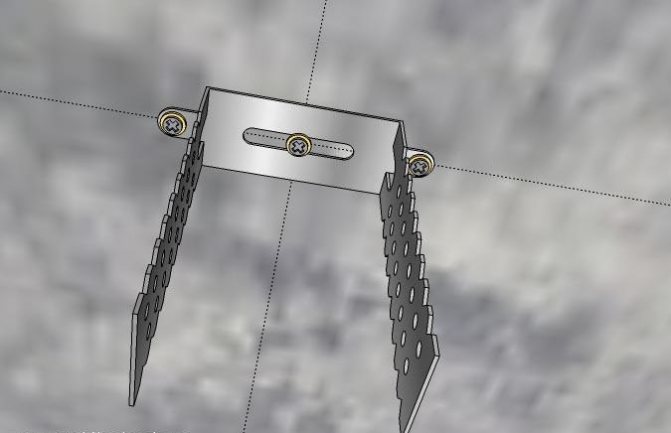

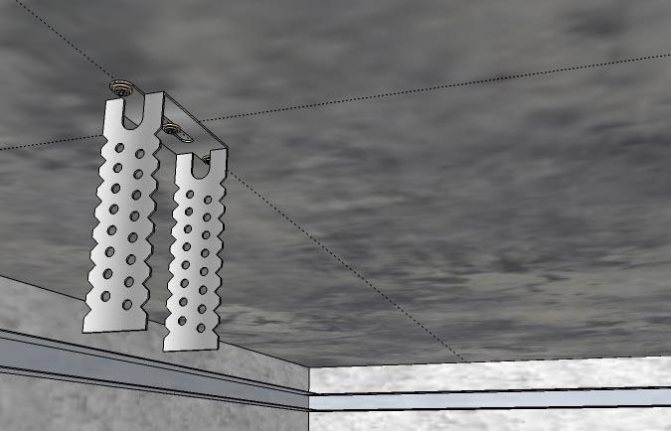

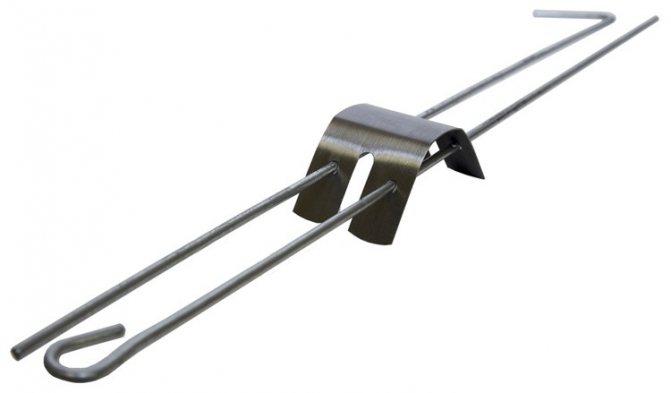

Второй по важности элемент каркаса после профилей – П-образный подвес. Грубо говоря, это скоба из катанной стали шириной 27 мм и высотой 60 мм. Ширина соответствует ширине ПП-профиля. «Лапки» подвеса по своей длине имеют множество парных отверстий с равным промежутком. Основание элемента имеет отверстия для крепежа – анкерных болтов для бетонных перекрытий и саморезов для деревянных. На подвесы припадает наибольшая нагрузка, поэтому экономить на их количестве нельзя ни в коем случае.
Цены на потолочный профиль
потолочный профиль

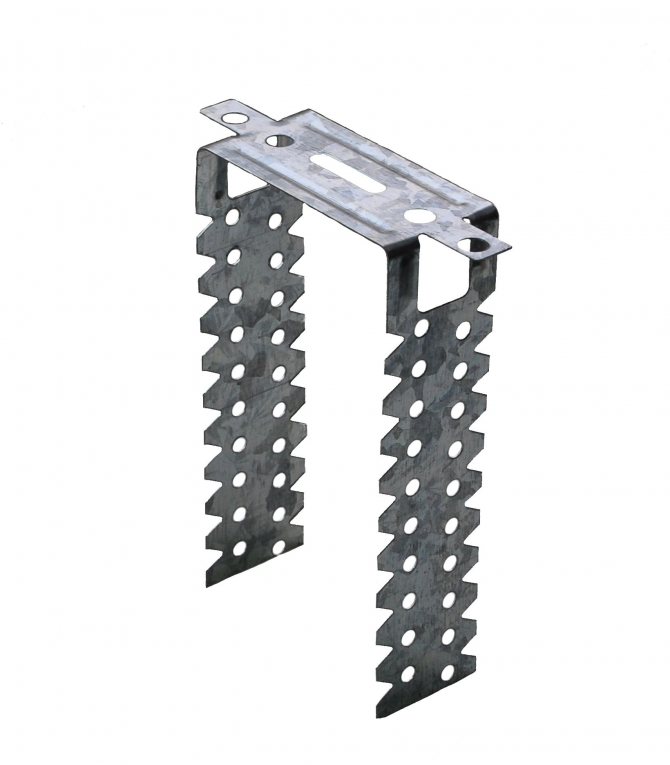

Подвес прямой, 1,0 мм

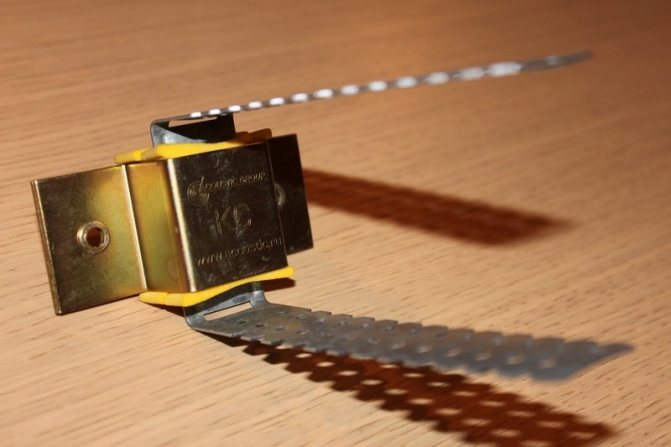

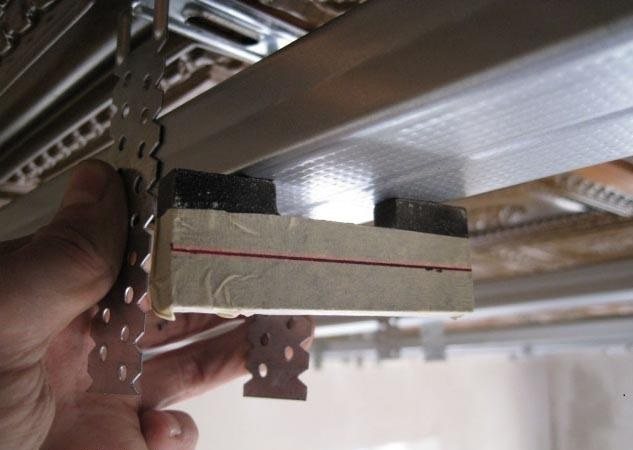

Виброизолирующие потолочный подвес

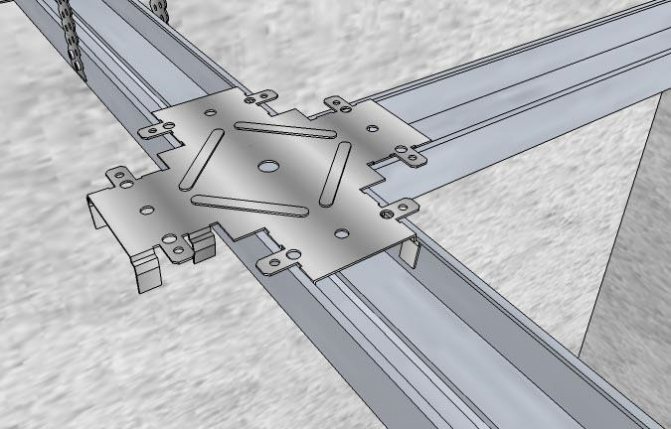

Задача, выполняемая соединителями, понятна из их названия – соединять между собой профили в определенном положении. Существует множество разновидностей этого элемента.

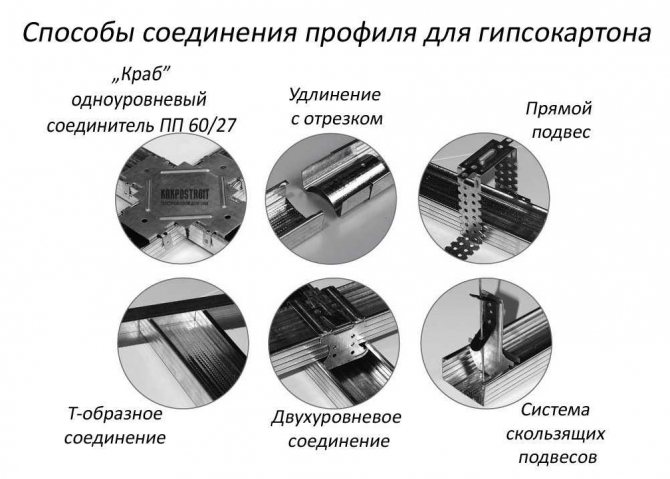

Способы крепления профиля для гипсокартона

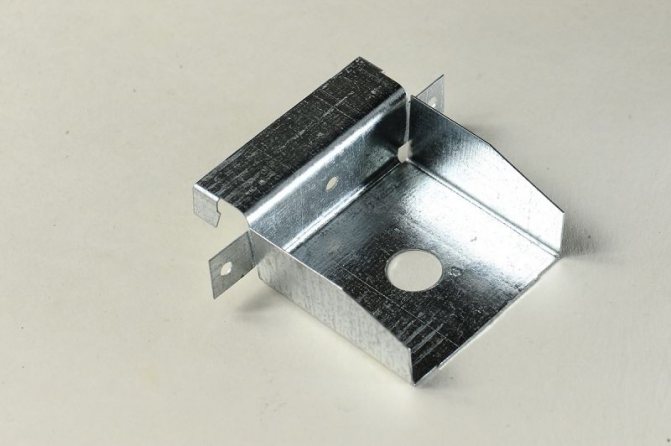

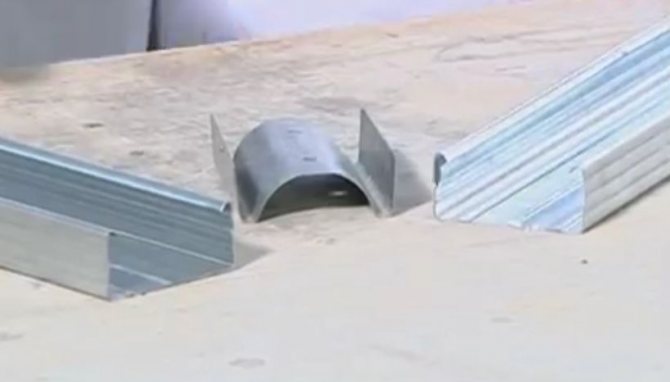

- Продольный – служит для соединения ПП друг с другом. Таким образом, с помощью этого соединителя создаются протяженные конструкции, для которых длины одного профиля было недостаточно.
- Угловой – представляет собой отрезок профиля с пропилом в центре и сгибом там же. Используется для соединения ПП под прямым, тупым или острым углом (в зависимости от конструкции каркаса).
- Т-образный – соединяет один ПП, примыкающий к другому. Допускается не только перпендикулярное расположение профилей с Т-образным соединителем, но и под различными углами, так как элемент имеет сгибы.

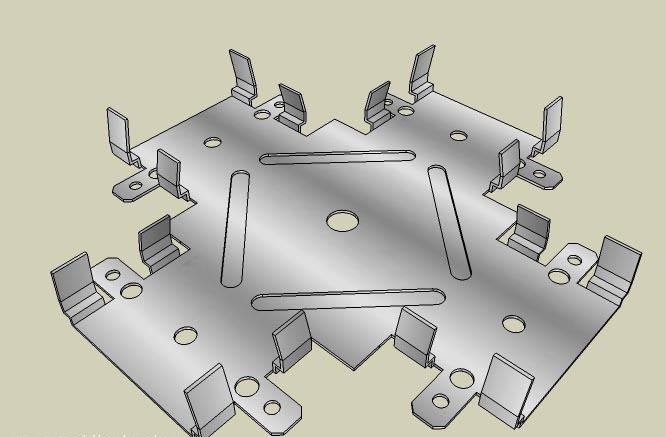

- Соединитель типа «краб» — предназначен для соединения между собой трех-четырех потолочных профилей крест-накрест на одном уровне.

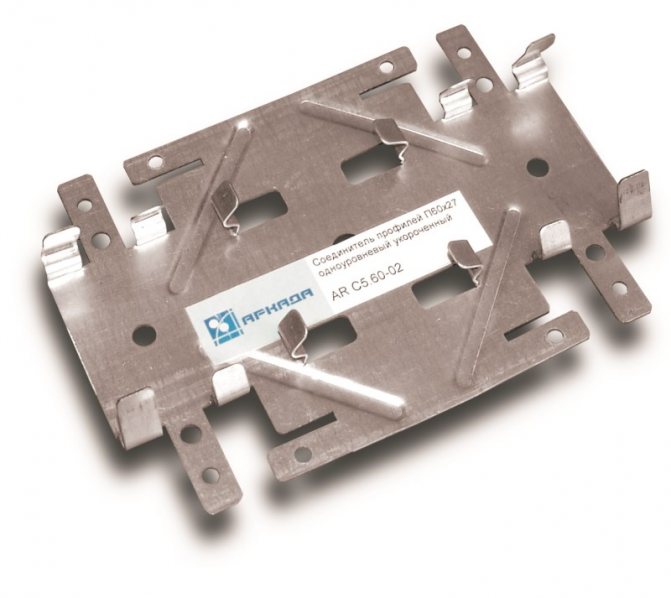

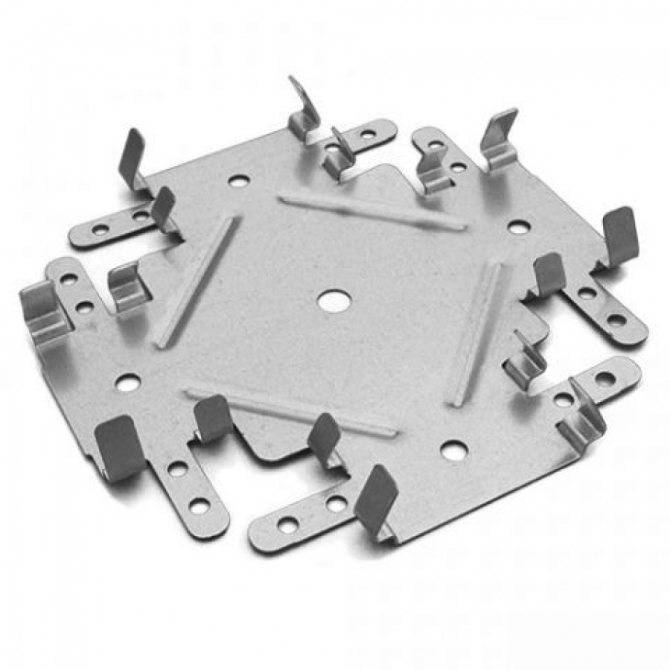

Краб для гипсокартона
- Двухуровневый соединитель – выполняет ту же задачу, что и «краб», но здесь один ПП располагается выше другого.

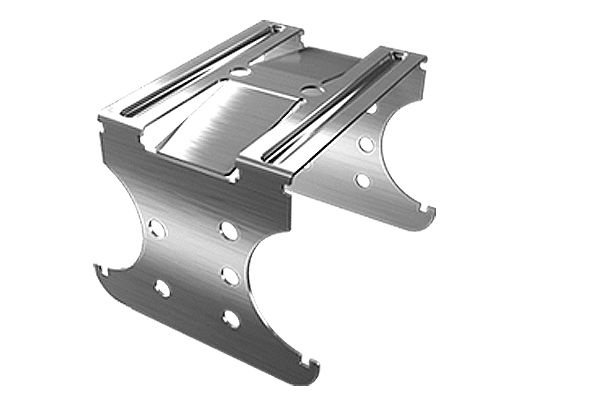

Соединитель двухуровневый
Важно! При расчете количества необходимых материалов учитывайте, что для профилей, соединителей, подвесов и крепежа нужен резерв – дополнительные 10-20% от нужного количества. Если какой-то из элементов будет испорчен или окажется бракованным, резерв будет очень кстати.

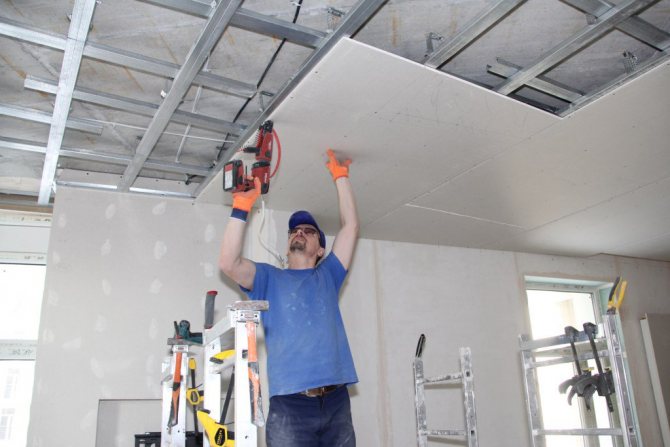

Конструкции из гипсокартона на потолке
Закрепить гипсокартонные листы на потолочном перекрытии можно, и не используя каркас. Существует немало примеров успешного крепления гипсокартона с помощью клеевых композиций. Результат получается неплохим, если потолочное перекрытие подшито ровными, как стол, панелями или фанерой, и не требует дополнительного выравнивания и корректирования уровня гипсокартона.
Но использование металлического каркаса позволяет решить сразу четыре проблемы:
- Скрыть дефекты на потолочной поверхности;
- Компенсировать существующие уклоны на потолке;
- Сформировать дополнительное пространство между черновым потолком и облицовкой из гипсокартона;
- Компенсировать большую часть деформаций, возникающих при усадке здания, «гуляния» плит перекрытия вследствие температурных напряжений в переходной период осень-зима-весна.
Использование металлического несущего каркаса обеспечивает воздушную подушку, в которой всегда можно разместить утеплитель, шумоизоляцию, а кроме того, это еще хороший способ спрятать на потолке под гипсокартоном проводку или построить каналы для водопроводных и кабельных коммуникаций.
Есть у каркасного способа монтажа гипсокартона пара негативных моментов. Во-первых, металический каркас «ворует» высоту потолка, в среднем на 10-12 см. Во-вторых, металлические профили и подвесы — это дополнительные расходы, зачастую составляющие примерно половину бюджета, выделенного на облагораживание потолка гипсокартоном.
Важно! Установка отделки потолка на каркасе — это единственный способ закрепить гипсокартон на потолке идеально точно, без риска обрушения и растрескивания облицовки.
Комплектующие – крепеж
Итак, профили рассмотрены, соединители – тоже. Теперь пора выяснить, с помощью чего все элементы каркаса скрепляются друг с другом. Основной тип используемого при создании подвесного потолка крепежа – самонарезающие шурупы, больше известные как саморезы.
Для соединения профилей друг с другом используются:

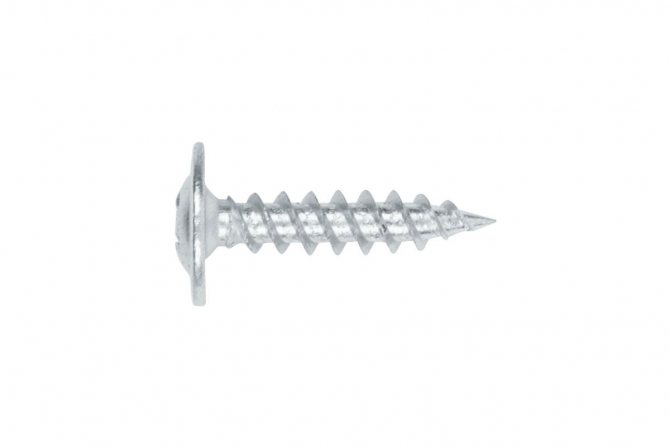

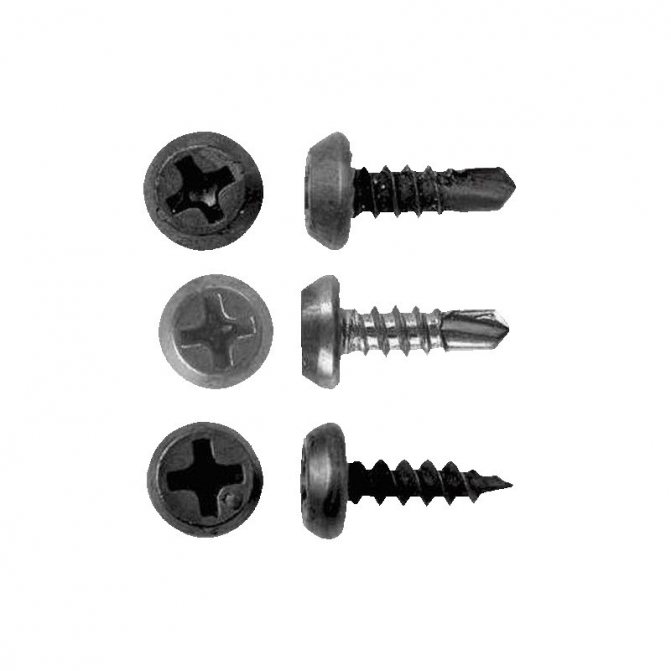

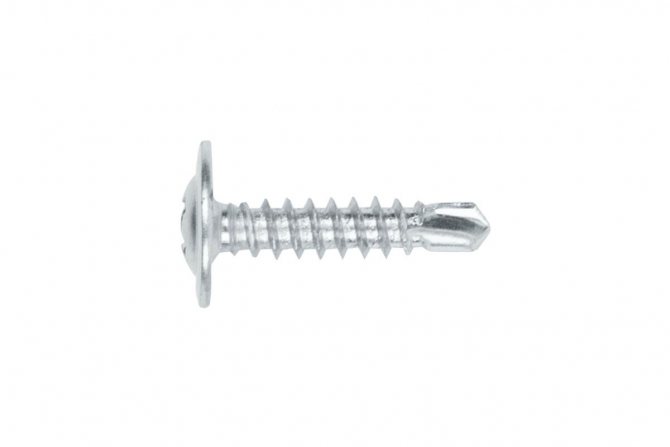

- прокалывающие самонарезающие шурупы – LN9, LN9.5, LN12 и т. д.;
- сверлящие саморезы – LB9, LB11, LB16 и т.д.
Цифра после буквенного обозначения – это длина самореза в миллиметрах. Диаметр у самонарезающего крепежа для профиля в большинстве случаев составляет 3,5 мм.

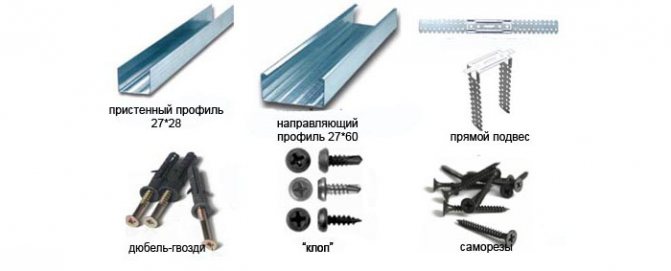

Направляющие элементы каркасной системы с фурнитурой
Важно! Существует разновидность крепежа для профилей, имеющая тонкую шляпку. Подобный тип следует использовать в том случае, если требуется вкрутить саморез в месте, к которому потом будет прилегать лист гипсокартона.
К потолочному перекрытию подвесы и сам каркас крепятся с помощью дюбелей или шурупов (для бетонных перекрытий). Если же создание подвесного потолка имеет место в деревянном доме, то используются саморезы, но намного больше, чем «клопы», соединяющие элементы каркаса.

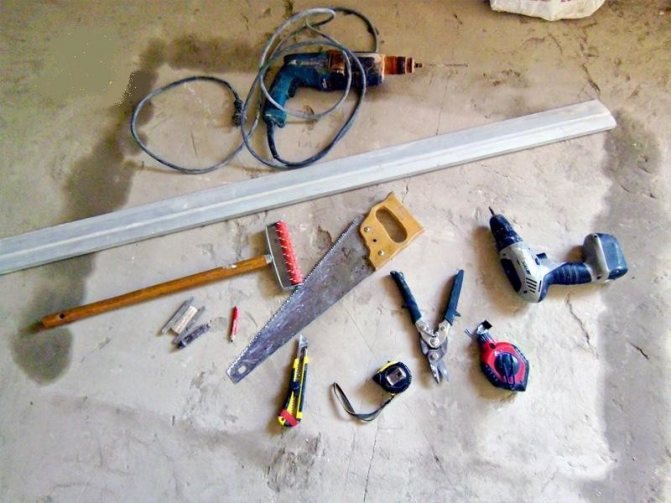

Инструменты для монтажа подвесного гипсокартонного потолка
Как проводить монтаж профиля под гипсокартон под потолок
Для крепления чистового слоя гипсокартона на профиля лучше использовать саморезы с глубиной сверления до 15 миллиметров. Больше — излишне. Крепления производится по внутренней части. Можно и снаружи, то все шляпки придется закрывать при помощи, например, штукатурки.
Подробнее о том, как правильно собрать каркас из профиля читайте тут: .
А можно ли использовать клей? Как правило, от такой технологии давно отказались, так как:
- полиуретановая основа может повреждаться влагой;
- предельная статическая нагрузка будет значительно ниже;
- при затоплении или попадании влаги листы гипсокартона попросту прогнутся;
- конечная конструкция — совсем не устойчива.
Уж лучше использовать традиционный метод монтажа. То есть, каждый лист крепить к профилю саморезом. Отступ между местами соединения следует регулировать в диапазоне от 20 до 40 миллиметров. Меньше не следует, так как гипсокартон по кромке будет трескаться, а если больше, то он со временем может просто прогнуться.
Планирование и расчет
Первый этап создания каркаса для отделки потолка гипсокартоном – планирование и расчет. Для этого вам понадобится несколько листов бумаги, линейка, угольник, ручки и карандаши. А для непосредственно замеров комнаты необходимы линейка и уровень (желательно лазерный, но гидравлический также пригоден). Чтобы впоследствии разделить потолок на зоны и распланировать его, потребуется маркер и отбивочная нить.

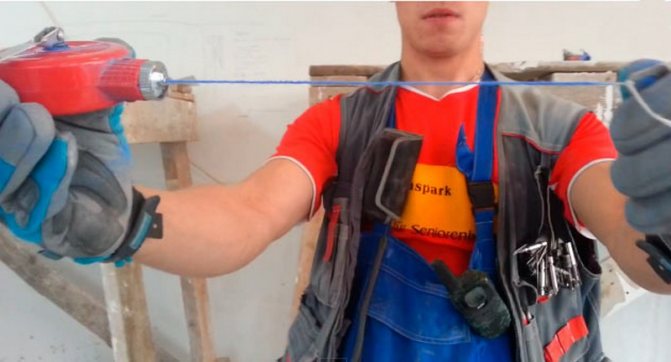

Шнуроотбойное приспособление для разметки стены (малярный шнур)
Шаг 1. Выполняется замер длины всех стен. Учтите, что даже в прямоугольной комнате противоположные стены могут иметь разную длину. На глаз это не так заметно, но при составлении плана каркаса имеет большое значение.

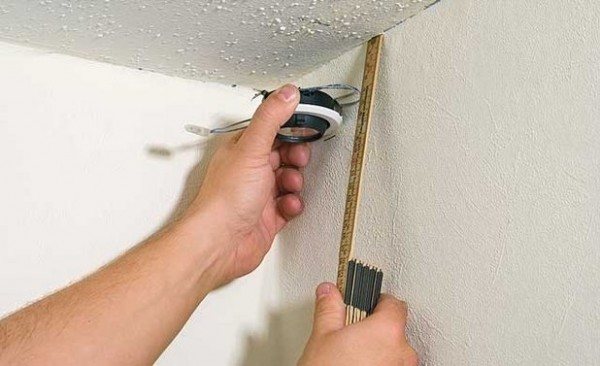

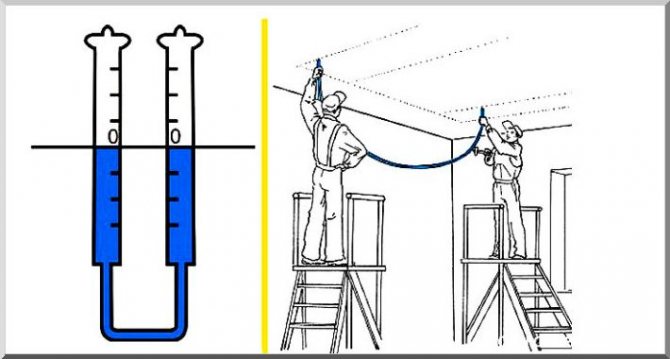

Шаг 2. Выполняется замер высоты от пола до потолка в каждом углу комнаты, посередине каждой стены и в центре помещения.
Цены на популярные модели шуруповертов
шуруповерт
Замер высоты потолка
Шаг 3. На основании данных, полученных на предыдущих этапах, находится угол с наименьшей высотой. В этом месте выполняется замер расстояния от потолочного перекрытия до горизонтальной плоскости, в которой будет находиться потолок из гипсокартона. Высота подвесного потолка рассчитывается в зависимости от двух факторов – общей высоты помещения и тех коммуникаций и объектов, что нужно разместить между гипсокартоном и бетонным перекрытием. Оптимальное значение – от 50 до 65 мм, этого достаточно для укладки проводки и монтажа точечных светильников.

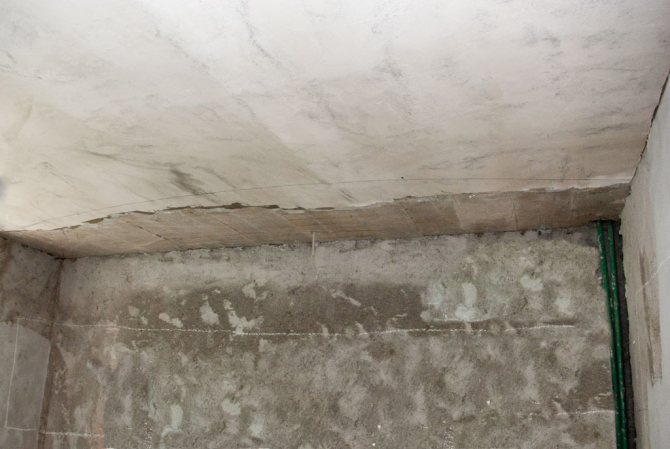

Шаг 4. С помощью уровня, карандаша и нити по периметру комнаты наносится линия подвесного потолка, по которой будет осуществлен монтаж металлических профилей или деревянного бруса.

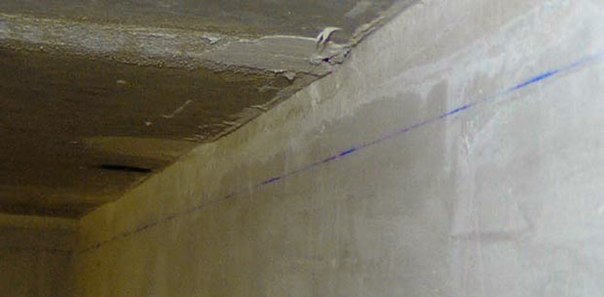

Отбивка малярной лентой
Шаг 5. Создается на бумаге схема помещения в определенном масштабе и с точными значениями полученной при замерах длины каждой стены.
Шаг 6. Наносятся места крепления направляющего профиля и крепежа. Последний должен располагаться с интервалом 25-40 см.
Шаг 7. На схему наносятся линии потолочных профилей. Для ячеистой схемы расстояние между ними должно составлять 60 см – половина длины стандартного листа гипсокартона. Для поперечной схемы расстояние составляет от 30 до 40 см. Важно помнить, что края двух смежных листов крепятся к одному и тому же профилю, а на чертеже все линии проходят по середине ПП. К этому моменту отнеситесь особо внимательно на следующих этапах.
Шаг 8. Схема дополняется точками расположения подвесов (через каждые 40-60 см) и точками, где монтировались светильники и элементы проводки.
Шаг 9. С бумажного листа схема переносится на предварительно подготовленный потолок с помощью рулетки и нити. Горизонтальная плоскость контролируется с помощью уровня.
Шаг 10. На основании плана рассчитывается необходимое количество профилей, соединителей и крепежа.
Важно! Листы гипсокартона и, соответственно, каркас для него располагаются вдоль направления, указанного окнами в помещении, то есть длинной стороной перпендикулярно плоскости стекла и рамы.

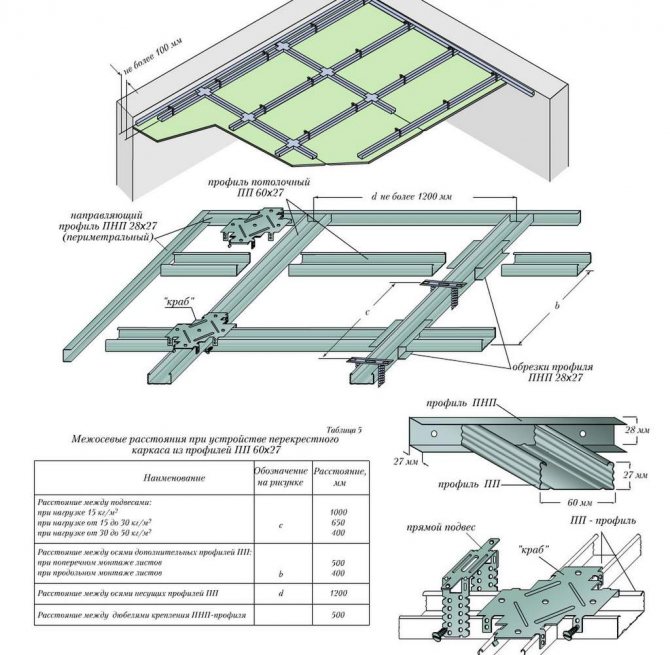

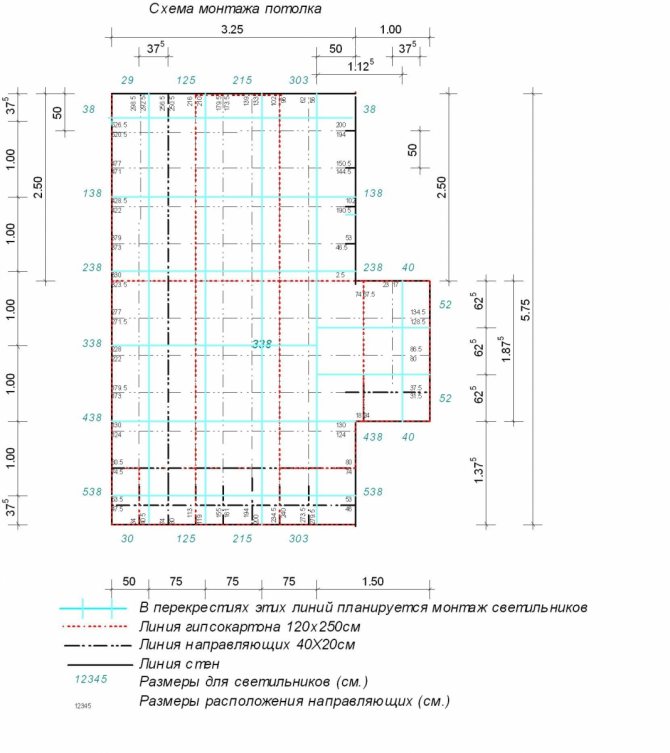

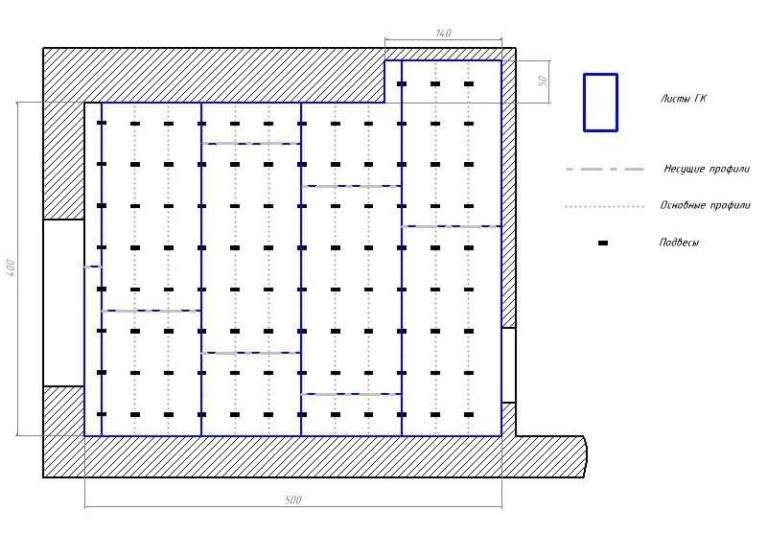

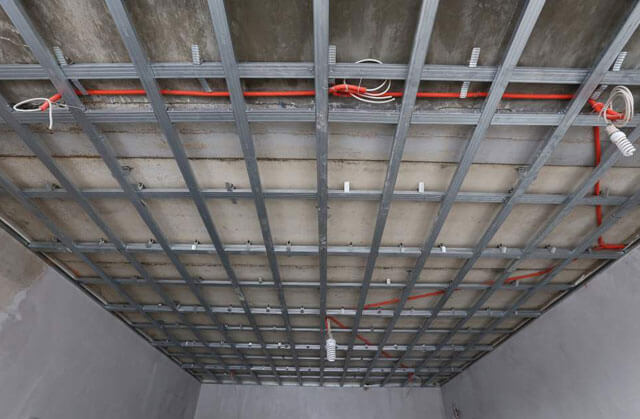

Схема отделки потолка гипсокартоном
Более точные размеры для различных типов потолка представлены в инструкциях ниже.
Что такое каркас и его назначение
Одним из популярных отделочных материалов для оформления потолочной поверхности считаются листы гипсокартона. То, насколько привлекательным получается внешний вид конструкции, и ее долговечность зависит от правильности проектирования и сборки каркаса потолка из ГКЛ под перекрытием из бетона или древесины.
Если при его обустройстве по незнанию или невнимательности допущены ошибки и просчеты, приходится переделывать всю работу полностью. Поэтому так важно знать, как следует собирать каркас, который представляет собой несущую конструкцию, монтируемую из линейных элементов таких, как стальной профиль или деревянный брус.
Он предназначается для удержания гипсокартонных листов под потолочной основой, так как не существует другого способа, как можно их закрепить. Кроме этого, каркас служит для выравнивания потолков, поверхность которых обычно в квартирах далека от ровных плоскостей. Этот недостаток можно исправить путем установки подвесной системы из профилей и ГКЛ.
Еще одной задачей монтажа каркаса под гипсокартон на потолок является обустройство пространства для укладки электропроводки под светильники, встраиваемые в материал покрытия.
Ячеистый каркас – монтаж
Для создания каркаса, из инструментов, помимо уровня, нити и маркера, вам понадобится стремянка, шуруповерт, молоток и перфоратор.
Примем, что потолок уже распланирован и разбит с помощью сетки на ячейки размерами 60 на 60 см, и поэтапно опишем непосредственно процесс установки подвесов и профилей.

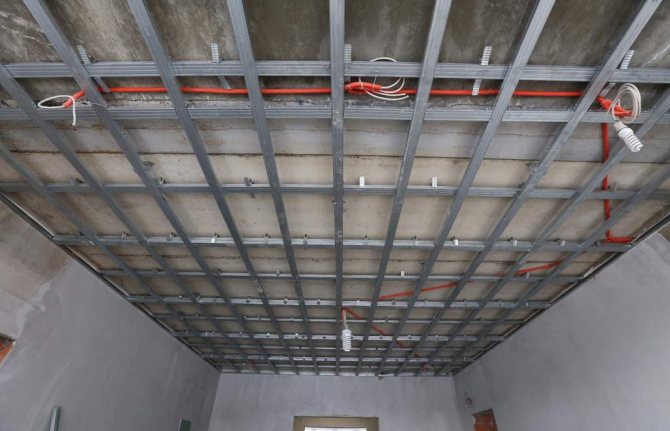

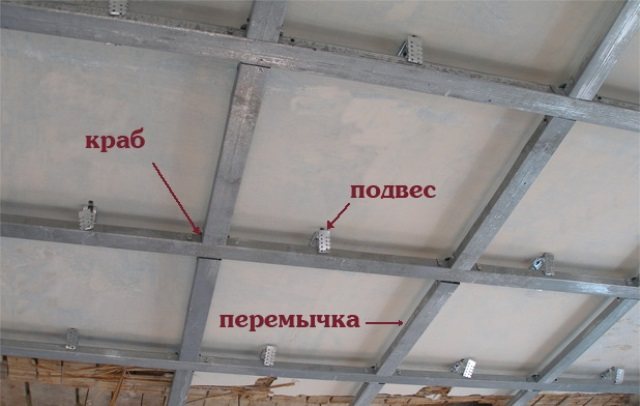

Фото каркаса с соединителями типа «краб» для крепления листов гипсокартона к потолку
Шаг 1. По линии, обозначенной на стене, устанавливается направляющий профиль. Перед этим на примыкающую к стене сторону клеится уплотнительная лента и создаются отверстия под дюбели с интервалом 30-40 см. Направляющие устанавливаются по всему периметру помещения и крепятся друг к другу с помощью угловых соединителей.
Цены на соединители каркаса типа «краб»
соединитель каркаса краб

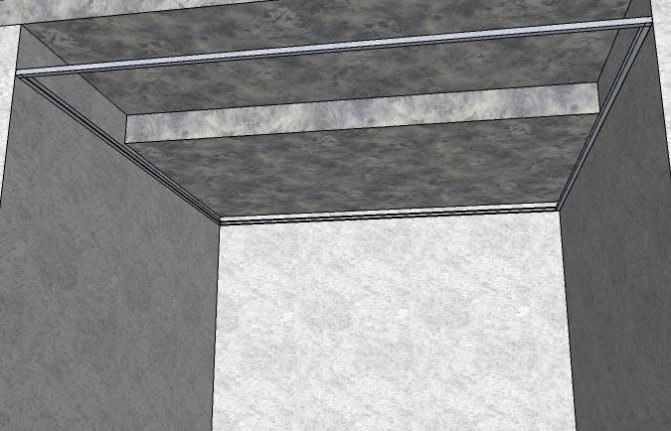

Монтаж направляющего профиля
Шаг 2. В 30 см от стены устанавливаются подвесы по линиям основных профилей каркаса. Далее подвесы монтируются дюбелями с шагом в 60 см таким образом, чтобы каждый подвес находился в середине между будущими профилями-перемычками. «Лапки» подвесов загибаются вниз.

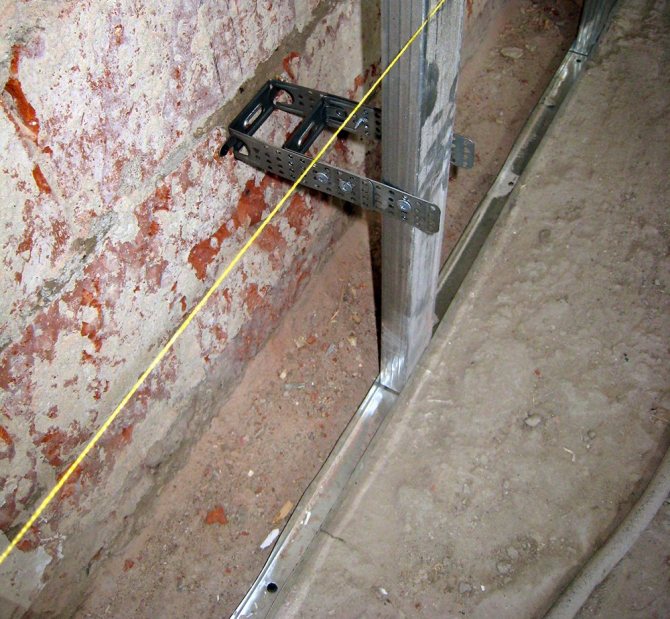

Крепление подвесов для несущего профиля

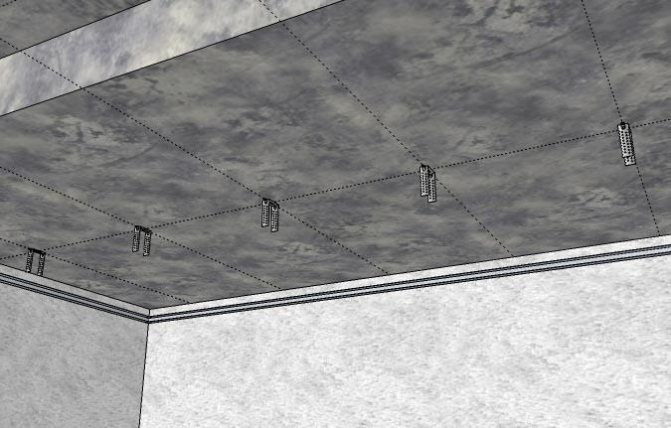

Расположение подвесов на потолке
Крепить подвесы к потолку лучше с помощью анкер-клиньев или анкерных винтов
Шаг 3. Подготавливаются потолочные профили. От утвержденного по чертежу значения отрезается 5-10 мм, чтобы при повышении температуры гипсокартонный потолок не деформировался из-за расширения профилей.

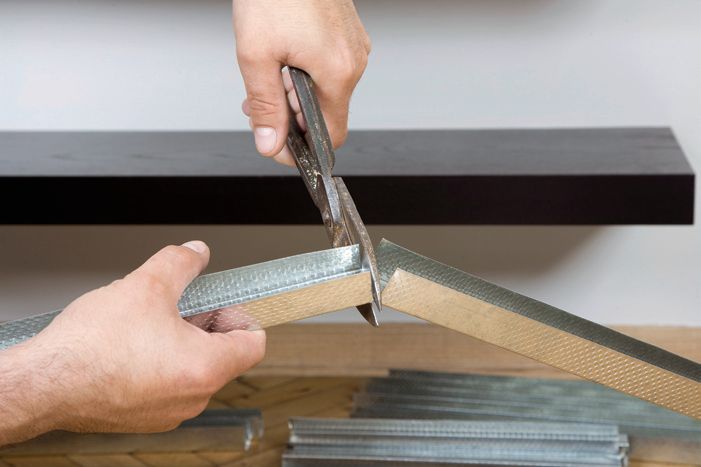

Резка потолочного профиля

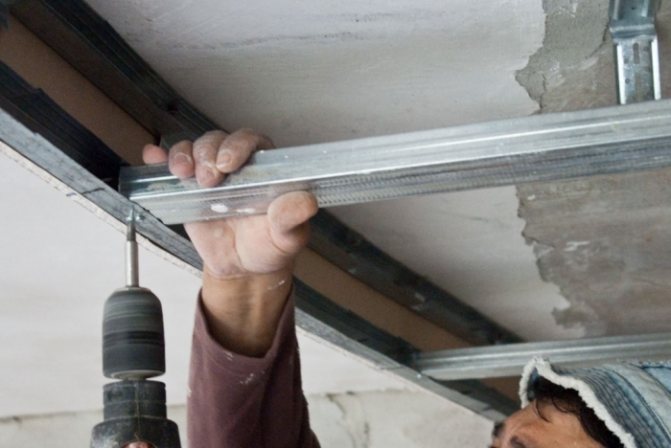

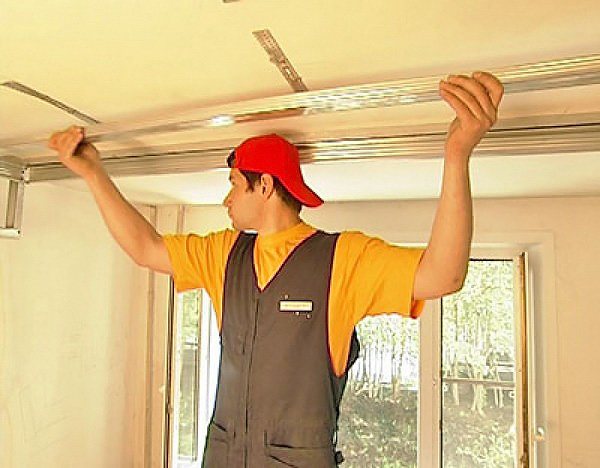

Шаг 4. Потолочные профили вставляются в направляющие и соединяются саморезами-клопами с подвесами.

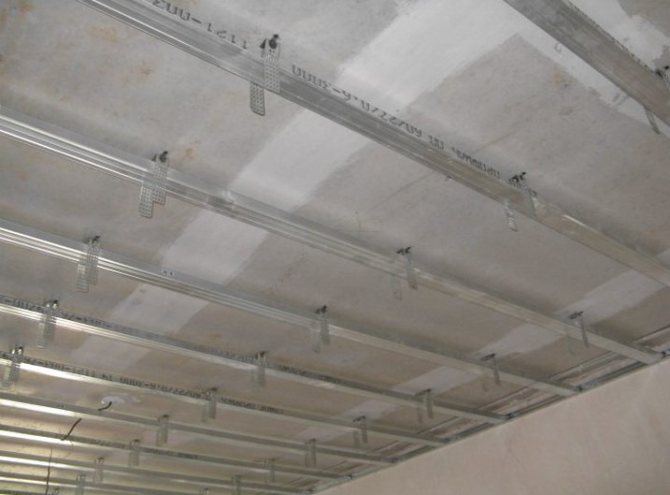

Крепление профилей к подвесам

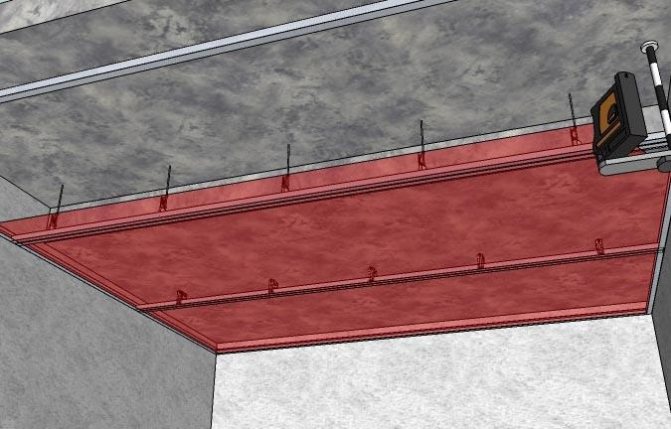

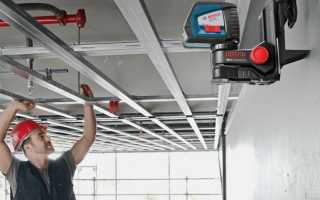

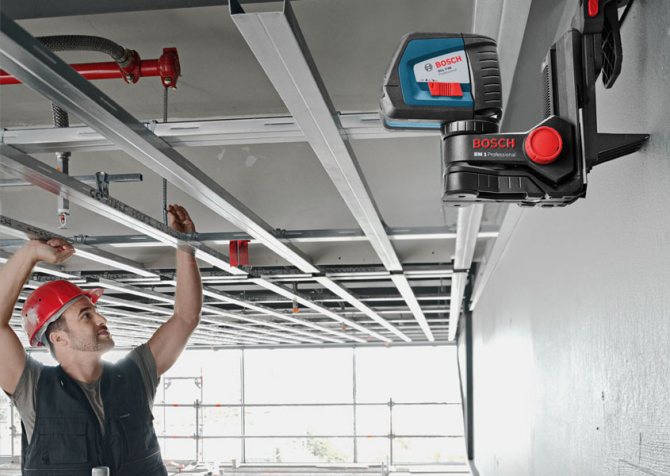

Для выравнивания по горизонтальной плоскости вам понадобится уровень и помощники.
Проверка горизонтальности с помощью лазерного уровня
Для этого может пригодиться вот такой магнит. Цепляем магнит на профиль. На магните наклеена полоса малярного скотча с нанесенной линией. Лазер нужно выставить с учетом расстояния от линии на магните до поверхности несущего профиля. Совмещая линию и луч, мы очень просто и быстро произведем на свет идеально ровную в плоскости горизонта конструкцию.
Шаг 5. Как только основные ПП смонтированы, между ними устанавливаются перемычки из обрезанных по 590-595 мм металлических профилей. Крепление производится крест-накрест с помощью соединителя типа «краб» и малых самонарезающих шурупов.
Крепление типа «краб»
Профиль вставляется одним концом в старт, а другим в «краб»
Важно! На обратную сторону каркаса, обращенную к потолку, наклеивается уплотнительная лента. Желательно ее нанести еще до того, как профиль будет закреплен на подвесах.

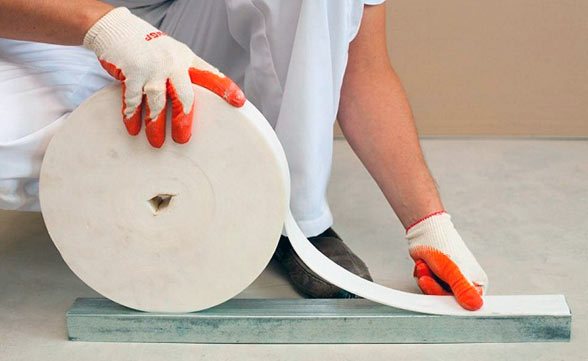

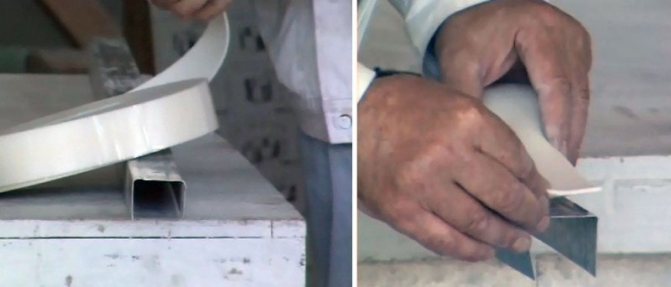

Уплотнительная лента – это пористый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтобы каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.
Виды каркасов для гипсокартона
На классификацию каркасов для гипсокартона влияет несколько критериев:
- применяемый материал;
- количество ярусов;
В зависимости от используемых материалов для сооружения каркаса для гипсокартона на потолок, он может быть:
- Деревянным
. Для его изготовления задействуют брус. Такую конструкцию сооружают нечасто, поскольку она получается дорогостоящей и при этом не обладающей достаточной прочностью и долговечностью, а также восприимчивой к повышенной влажности. Кроме этого, деревянный брус следует подвергать обязательной обработке антисептиками — защитой от гниения и бактерий, и антипиреном – средством от возгорания. Главное преимущество данной конструкции заключается в ее экологической чистоте. - Металлическим
. Чтобы его собрать, потребуются несколько видов профилей. Элементы из металла стоят дешевле, отличаются прочностью и долговечностью. На сегодняшний день технология монтажа каркаса из металлического профиля на потолок полностью отработана, процесс этот несложен и не слишком трудоемок. Если сборка планируется в помещении с высоким уровнем влажности, тогда предпочтительнее использовать оцинкованные изделия.
Одновременно каркасы, сделанные из металлопрофиля, подразделяются на:
- Ячеистые
. Состоят они из линейно расположенных элементов и перемычек, которые устанавливают между ними перпендикулярно и с одинаковым интервалом. Каркасы получили такое название, поскольку профили и перемычки образуют в них ячейки одного размера прямоугольной или квадратной формы. - Поперечные
. В данном случае каркас собирают из поперечно установленных металлических профилей, которые закрепляют в направляющих. На поперечную систему необходимо меньше материалов, чем на ячеистую конструкцию. Одновременно процессу создания такого каркаса на этапе проектирования и нанесения разметки требуется больше аккуратности.
Каркас в соответствии с количеством ярусов бывает:
- Одноуровневым
. При его сооружении деревянные балки или профили располагают в единой горизонтальной плоскости, в результате чего образуется ровный гипсокартонный потолок, у которого на всем протяжении одинаковая высота. - Многоуровневым
. Этот каркас потолка из гипсокартона собирают при обустройстве нескольких ярусов и для создания плавных обводов и сложных фигур. Также с его помощью собирают многоуровневую потолочную конструкцию, где материал обшивки крепят по периметру стен, а в центре размещают натяжное полотно из ткани или поливинилхлорида.
Поперечный каркас – монтаж
По сравнению с ячеистым, подобная конструкция требует меньше материала – отпадает необходимость в перемычках и, соответственно, в соединителях типа «краб». Но при этом уменьшается промежуток между отдельными поперечными профилями – вместо 60 см необходимо 40-50 см.
Поперечный каркас для подвесного потолка
Шаг 1. Как описано выше в статье, потолок размечается – устанавливается линия для направляющих, с помощью нити отбиваются места монтажа профилей. Кроме того, нужно определить угол, максимально близкий к 90 градусам.
Шаг 2. В стене просверливаются отверстия под направляющий профиль с шагом 30-40 см.
Шаг 3. Направляющий профиль оклеивается уплотнительной лентой и крепится к стене шурупами с дюбелями.
Использование уплотнительной ленты
Профили можно крепить с помощью дюбелей, в зависимости от материала поверхности – забивными или вкручивающимися
Шаг 4. Как и для ячеистого каркаса, устанавливаются подвесы в 30 см от стены и в 60 см друг от друга. Концы элементов загибаются вниз.
Крепление подвесов
Шаг 5. Поперечный потолочный профиль отрезается под нужную длину. Чтобы при тепловом расширении не повредить гипсокартон и не допустить коробления, отрезаются «лишние» 5 мм.
Крепление поперечного потолочного профиля
Видео — Как резать профиль UD и CD своими руками
Шаг 6. Профиль оклеивается уплотнительной лентой с нижней стороны, вставляется в направляющие и крепится к подвесам при помощи малых саморезов, называемых клопами.
Многоуровневый каркас – монтаж
Существует множество вариаций многоуровневого подвесного потолка, его формы, конструкции и прочего, а подробное их описание – хорошая тема для отдельной статьи. Здесь же рассмотрен потолок, где оба яруса и борта между ними выполнены из гипсокартона.
Цены на потолочные светильники
потолочные светильники

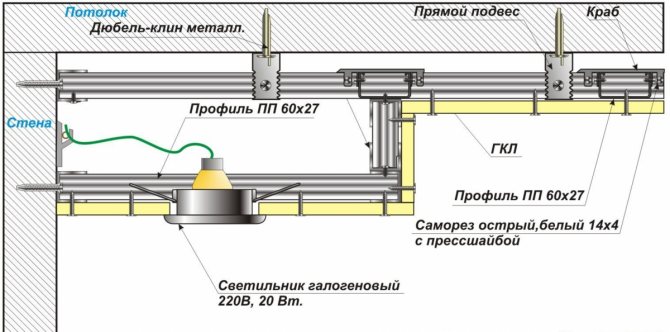

Монтаж двух каркасов. Светильники монтируются во втором из них
Шаг 1. Первое дело – разметка. Здесь созданию чертежа и его переносу на потолок уделяется вдвое большее внимание, чем для одноуровневого потолка – сложность задачи существенно выше.

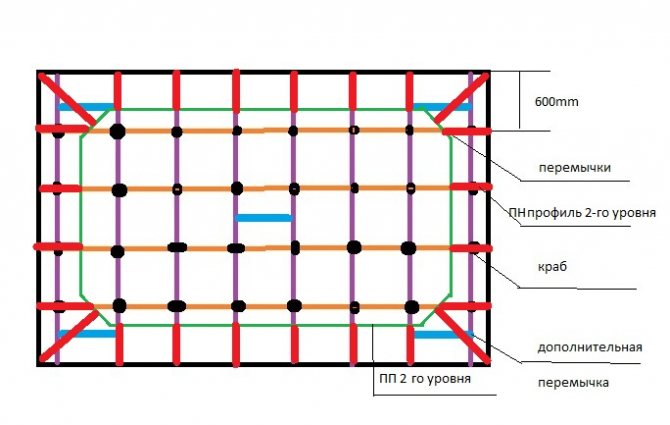

Проект двухуровневого потолка
Шаг 2. На стене размечаются линии направляющих профилей для верхнего и нижнего уровней, просверливаются отверстия для крепежа.
Контур каркаса потолка
Шаг 3. Направляющие профили верхнего уровня крепятся к стене. Подробности описаны в предыдущих инструкциях.
Шаг 4. Устанавливаются прямые подвесы. Интервал между ними можно сократить (и, следовательно, разместить больше подвесов), так как нагрузка на перекрытие и каркас будет выше.
Шаг 5. Монтируются потолочные профили верхнего уровня, как для одноуровневого потолка. Можно использовать как поперечную, так и ячеистую конструкцию.
Монтаж CD профиля
Шаг 6. К стене крепятся направляющие нижнего уровня.

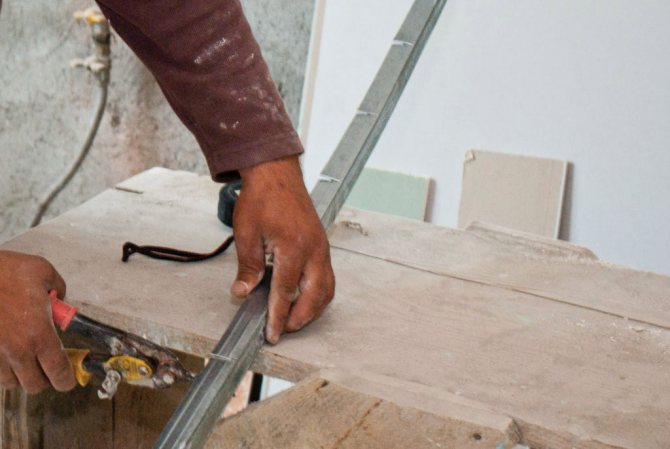

Шаг 7. Один из прямых профилей нарезается на множество вертикальных стоек, которые и будут «бортами» между уровнями потолка. С помощью многоуровневых или Т-образных соединителей стойки крепятся к несущей конструкции верхнего уровня.
Надрезы на стенках металлического профиля
Шаг 8. К нижней части стоек прикрепляется арочный профиль. Его можно заменить направляющим профилем с равномерно нанесенными разрезами и сгибами в нужных местах.
Шаг 9. Между арочным профилем и направляющими нижнего уровня вставляются несущие ПП.

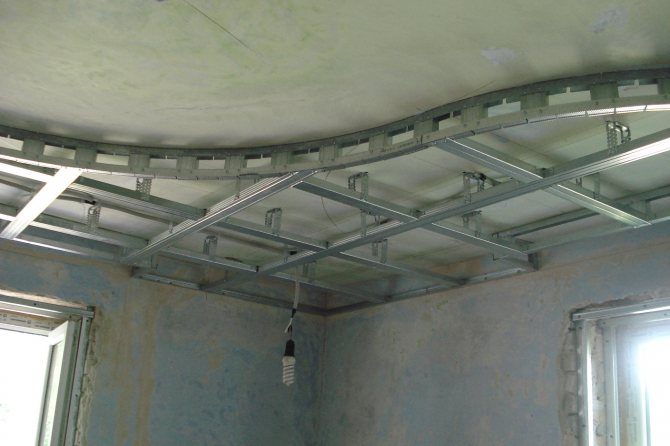

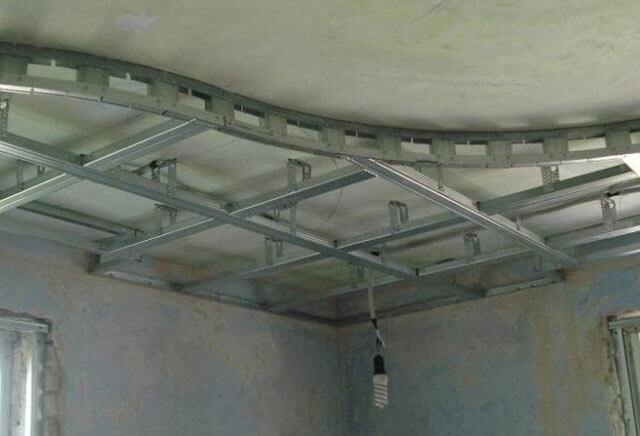

Пример каркаса многоуровневого гипсокартонного потолка
Видео — Монтаж многоуровневого гипсокартонного потолка
Таким образом получается каркас для многоуровневого потолка, где на верхний уровень приходится дополнительная нагрузка. В подобной работе очень важна помощь опытного мастера.
Теперь, прочитав эту статью, вы знаете, как устроен каркас для подвесного потолка. Осталось лишь обзавестись материалами, инструментами, большим желанием и помощью родственников или друзей.
Потолок в ванной из пластиковых панелей
Пошаговую инструкцию по монтажу потолка в ванной из пластиковых панелей можно найти здесь. Также рекомендуем прочитать о том, как шпаклевать потолок из гипсокартона своими руками.

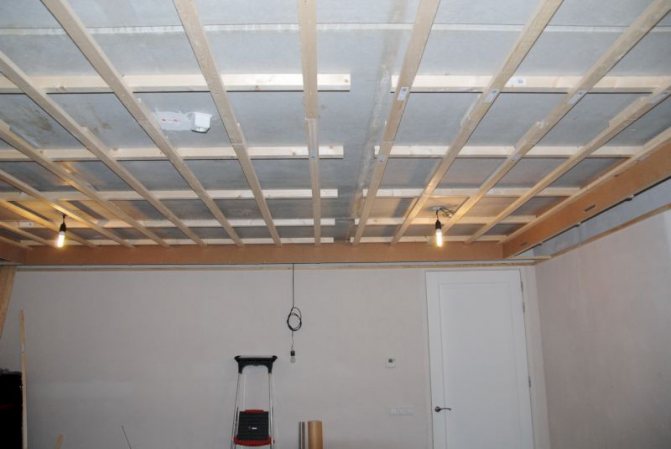

Особенности каркаса из дерева
Дерево – материал очень удобный. С ним легко работать, стоят бруски недорого, и монтаж каркаса, а значит – и всей конструкции на потолке, можно осуществить в самые короткие сроки.
Есть одно ограничения, касающееся всех деревянных элементов – они боятся воздействия влаги. Желательно, не использовать такие детали в помещениях, где влажность повышена.
От воды, дерево может разбухать и деформироваться. При высыхании, возможен точно такой же процесс. Все это может привести к появлению трещин или других подробных дефектов на готовом покрытии. Можно использовать пропитанные специальными составами деревянные составляющие, но, лучше ограничить применение деревянных каркасов, сухими комнатами.
Менее существенным, будет тот факт, что собрать криволинейную конструкцию на потолке, применив деревянные бруски для каркаса, вряд ли получится. Тут понадобится изогнутый металлический профиль.
