Приточный клапан в стену: советы по установке, обзор устройства и виды лучших моделей (95 фото)

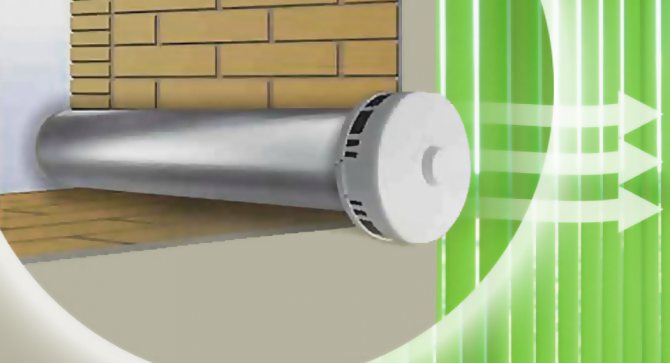

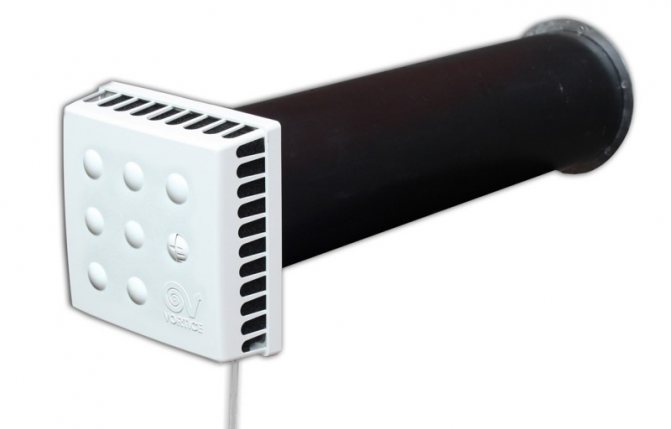

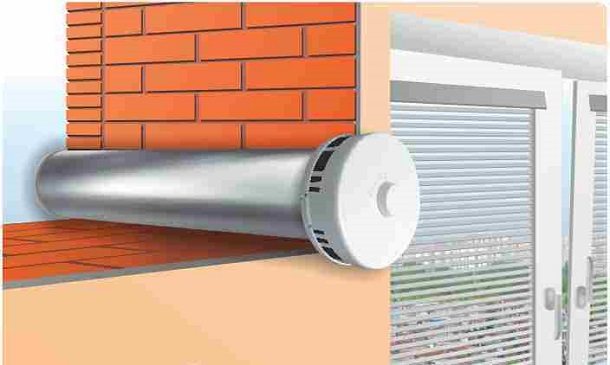

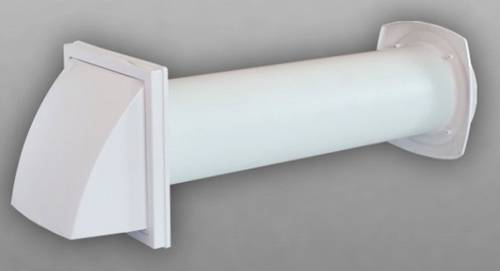

Клапан приточной вентиляции в стене помогает поступать чистому воздуху в помещение без потерь тепла. Чаще всего применяют вентиляцию с подогревом, так как в холодное время года она защищает от сквозняков и промерзания стены.

Каждый из нас после установки герметичных пластиковых окон сталкивался с проблемами духоты в доме и эффекта «плачущих окон», от которых может появиться грибок. Именно клапан приточной вентиляции помогает решить эти проблемы.

Такое устройство недорогое и простое в установке, а пользы вашему помещению принесет очень много. Далее в этой статье мы поговорим о приточном клапане, его видах, монтаже своими руками, рассмотрим цены и отзывы.

Монтаж приточного клапана

Установка устройства – процесс пыльный и шумный, потому что приходится сверить стену. Для этого потребуется алмазная коронка и перфоратор. Мастера пользуются специальным инструментом – установкой алмазного бурения.

Пробуренное в стене отверстие обязательно очищают от пыли, для чего используют пылесос. Затем в отверстие вставляется теплоизоляционный материал. Обычно для этого сегодня используют скорлупу из минеральной ваты или полиуретана, которая продается длиною 1 м. Ее просто подрезают под ширину стены.

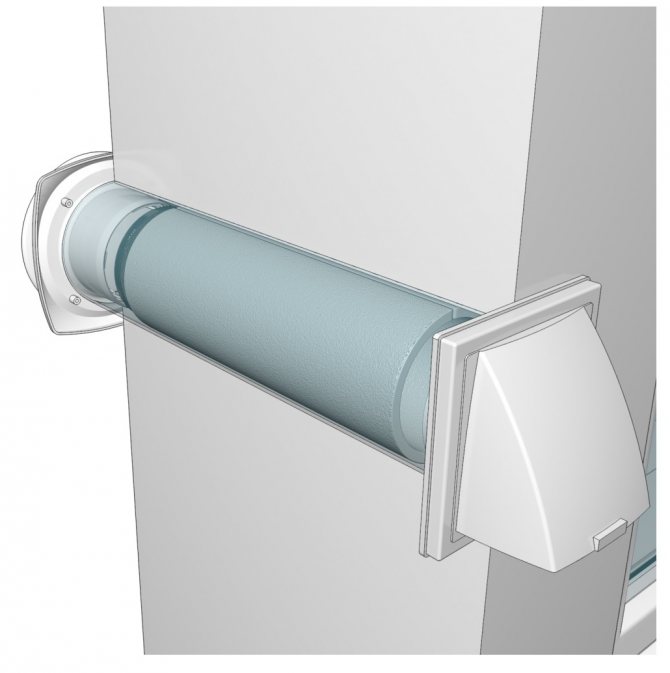

Далее в скорлупу вставляется цилиндр клапана. С внешней стороны к стене саморезами на пластиковые дюбеля крепится декоративная решетка. С внутренней оголовок с фильтрующим материалом.

Ход работ

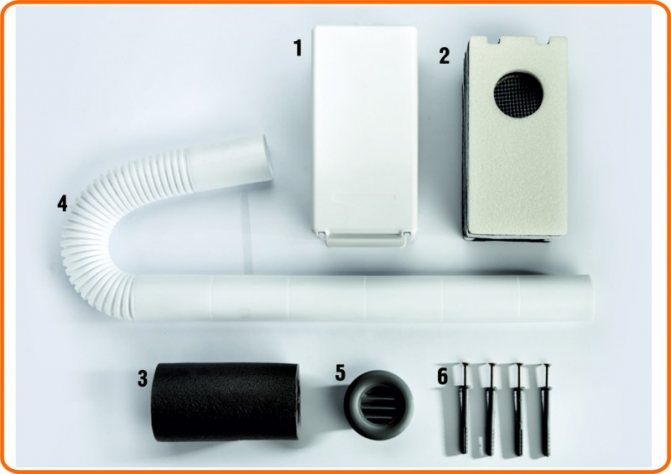

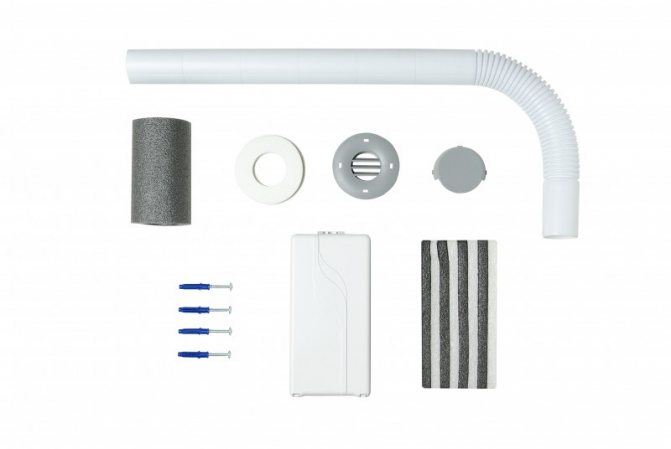

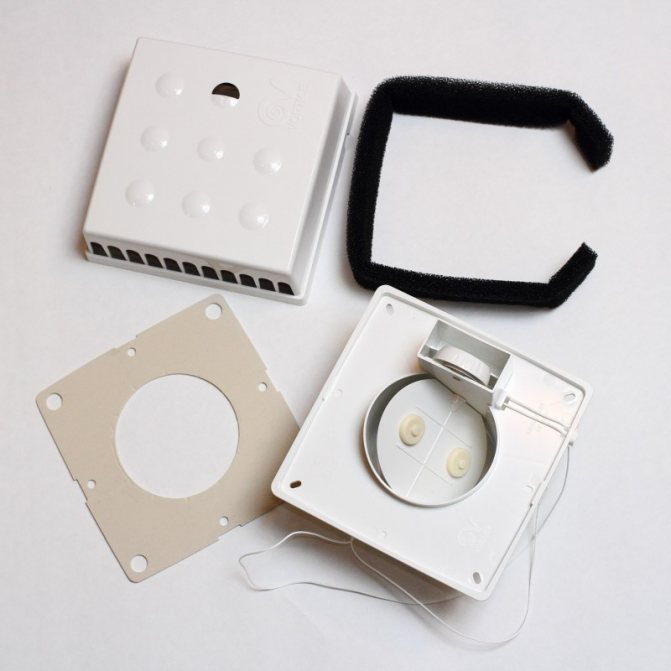

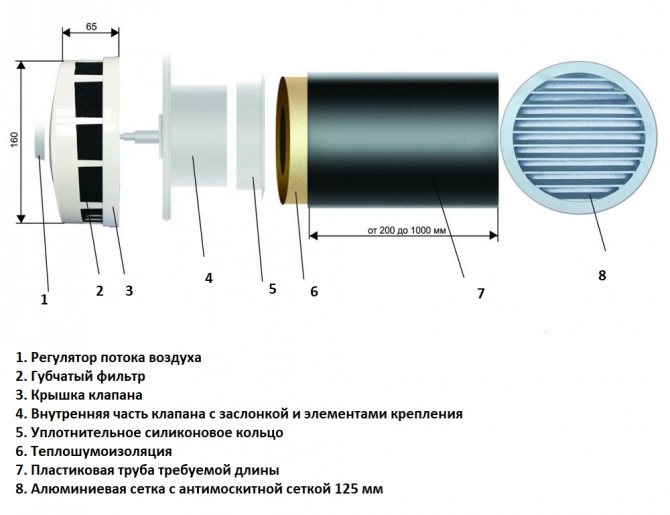

Разберите клапан и наметьте места размещения основного отверстия и для креплений, используя пустой корпус.

По разметке сделайте в стене отверстие с легким уклоном на наружную стену дома во избежание скопления попавшей воды. Также сделайте отверстия под дюбели в намеченных местах крепления устройства.

Трубку примерьте по длине (лишнее обрежьте) и обязательно обмотайте изоляцией. Труба вставляется в сквозное отверстие и выравнивается с внешней стороной стены, а внутренний край может выступать чуть меньше 10 мм. Зазор между стеной и клапаном заполняют монтажной пеной.

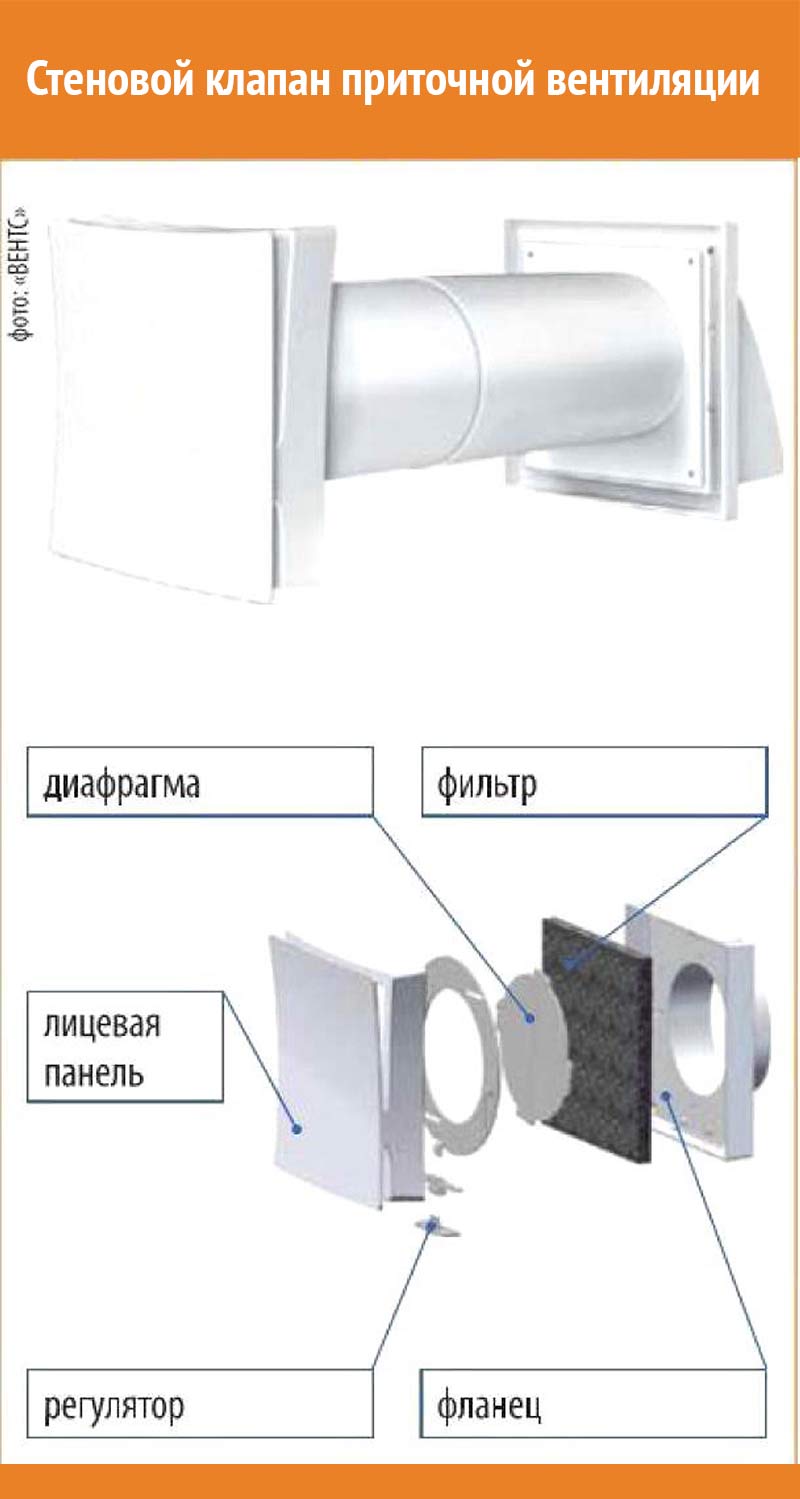

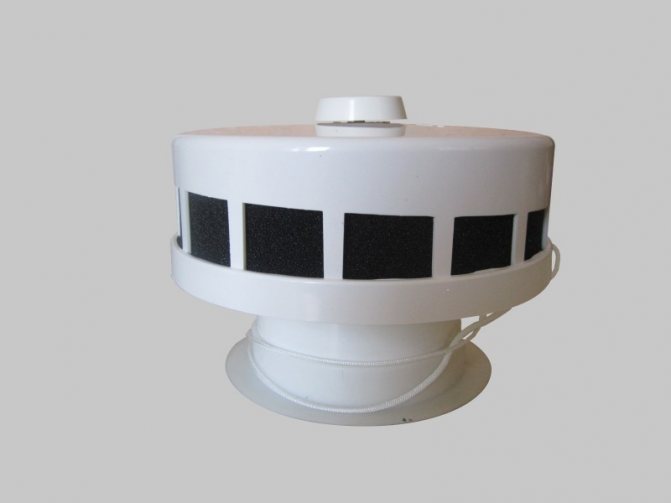

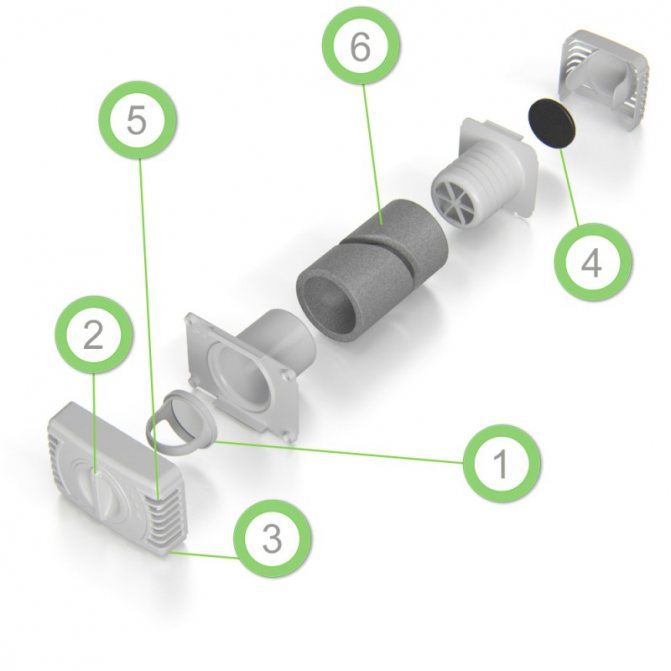

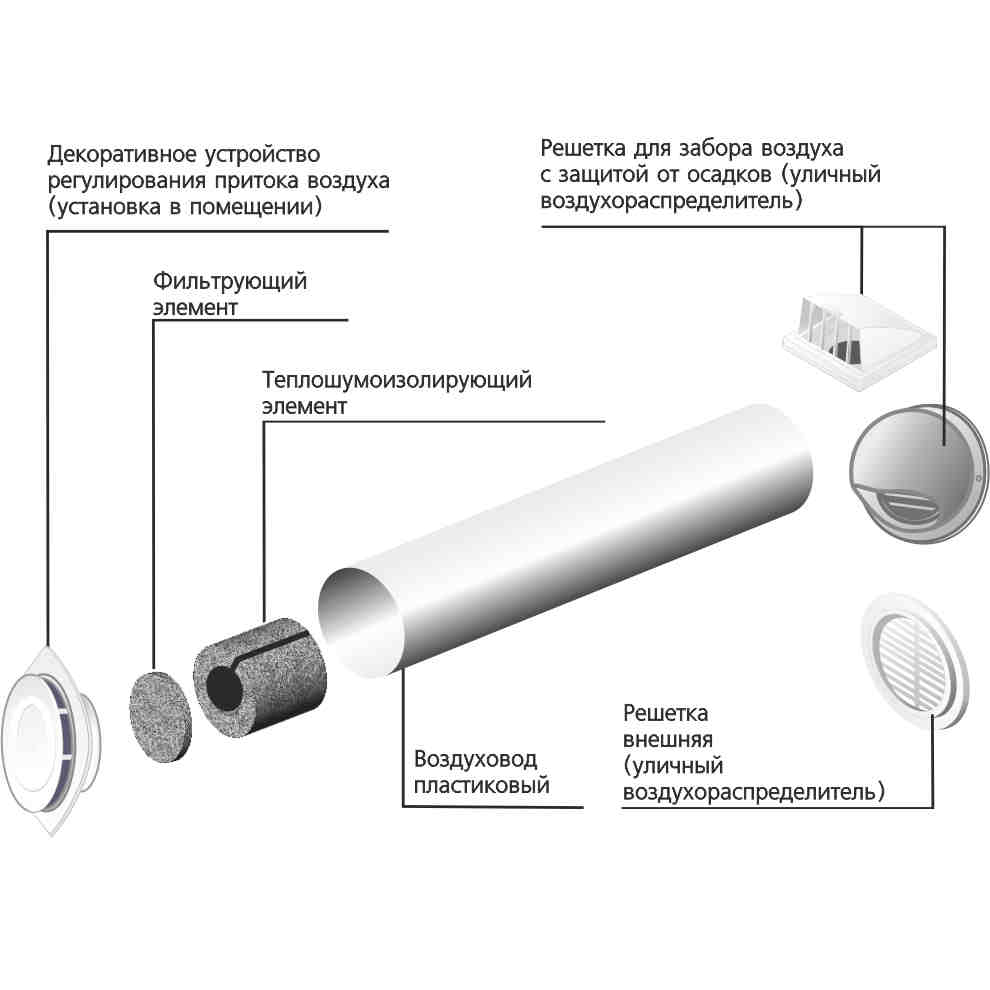

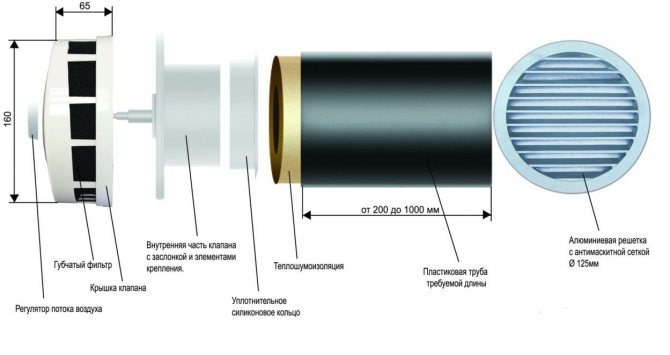

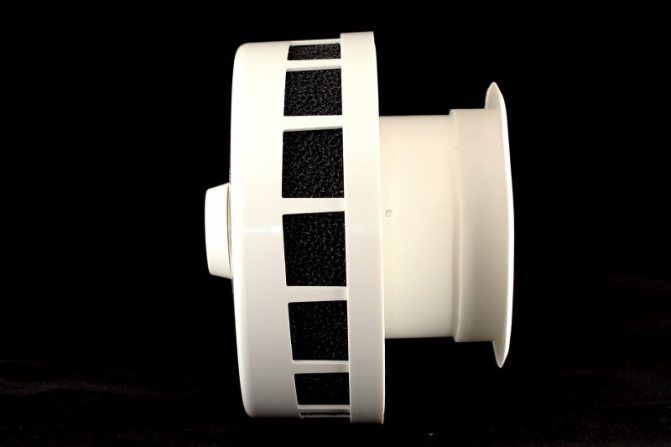

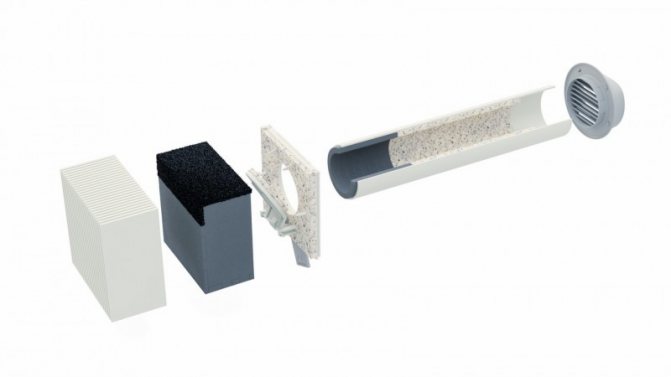

Вставьте заслонку для регулирования воздушного потока, звукопоглощающий и пылеулавливающий фильтры, которыми укомплектован клапан. Затем установите мембрану, которая не позволит воздушному потоку выходить в сторону подачи воздуха.

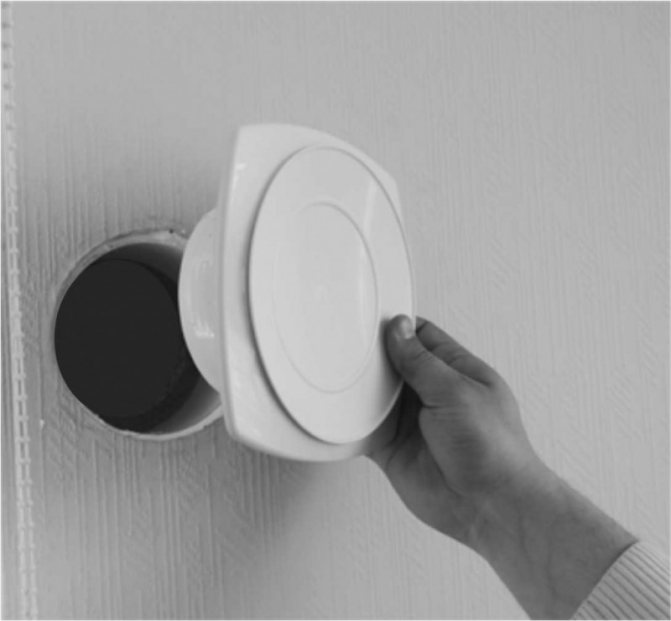

Прижав уплотнитель, закрепите дюбелями и саморезами внутренний корпус и декоративную крышку с ручкой регулятора подачи воздуха (оголовок). При правильном монтаже вентиляционного клапана ручка будет легко поворачиваться и открывать заслонку.

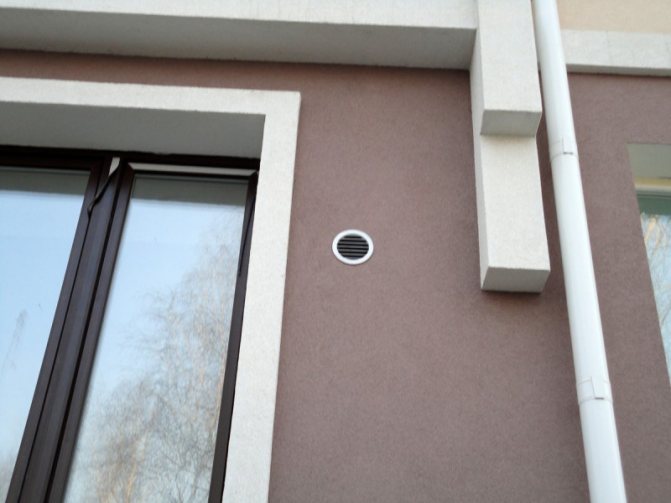

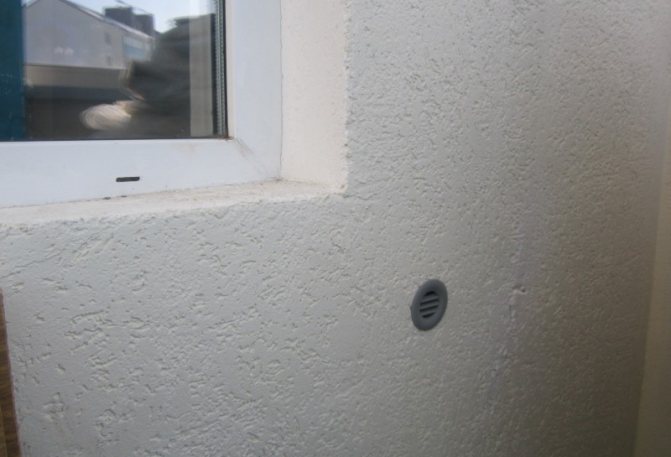

Закройте отверстие снаружи внешней защитной решеткой, прикрепив ее при помощи клея или саморезов.

Клапан готов!

Аналогично можно изготовить самодельный клапан, а если требуется усиленный воздухообмен, можно дополнительно установить в него вентилятор.

Видео описание

В видео показано, как надо правильно устанавливать приточный клапан вентиляции в стене:

Так как разновидностей клапанов на рынке много, то способы их установки также разняться, но принцип один и тот же. К примеру, есть приборы, в цилиндр которых устанавливается теплоизоляционная скорлупа. То есть бурят стену по диаметру пластиковой трубы. Внешняя декоративная решетка не крепится к стене, а вставляется в торчащий конец цилиндра в виде крышки. То же самое и с оголовком.

Клапан приточный оконный

Как было обещано выше, дадим небольшую информацию о вентиляционном клапане для пластиковых окон. Начнем с того, что герметичность пластиковых окон привела к большим проблемам. Многие производители тут же откликнулись на требования потребителей. Так в оконные рамы стали вставлять различные устройства, через которые воздух стал проходить в помещения. К примеру:

• стали использоваться профили вентилируемого типа;

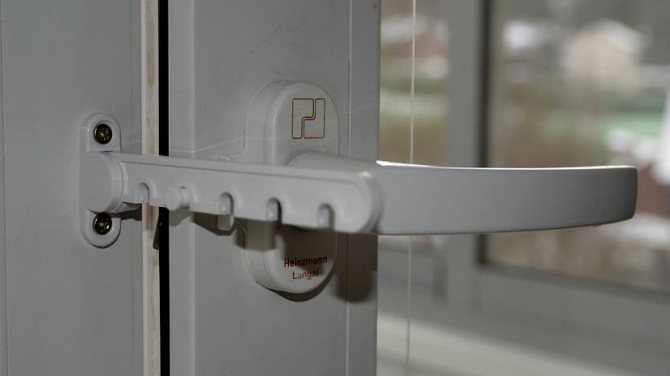

• устанавливались ограничители открывания рам и фрамуг;
• использовались уплотнители с частичной проницаемостью воздуха через них;
• монтировались штапики, в конструкции которых присутствовала открывающаяся задвижка.

Оконные приточные клапаны получили большую популярность среди потребителей за счет высокой эффективности воздухообмена. На рынке они представлены тремя видами:

1. Фальцевые. Это устройство врезается в раму окна. То есть установку можно провести на действующую оконную конструкцию, не меняя другие части или элементы. Есть у этой разновидности один недостаток – невысокая производительность до 5 м³/час. Но это самые дешевые клапаны.
2. Щелевые. Эти модели устанавливаются в зазор между рамой и створкой. Именно это и усложняет процесс монтажа. В остальном приборы лучше фальцевых за счет более эффективного воздухообмена – до 20 м³/ч. Размер приточников ограничен только длиною зазора.

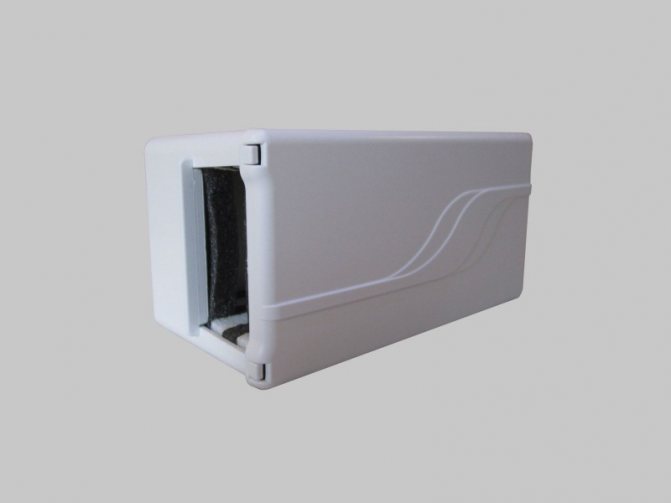

3. Накладные. Эти приточные клапаны на пластиковые окна устанавливаются в процессе монтажа стеклопакета. И это с одной стороны минус. Другая отрицательная сторона – приспособления пропускают через себя много шума, поэтому их не рекомендуют устанавливать в домах. Но устройства обладают высокой производительностью – до 100 м³/ч. Их можно устанавливать как в глухих, так и в открывающихся окнах.

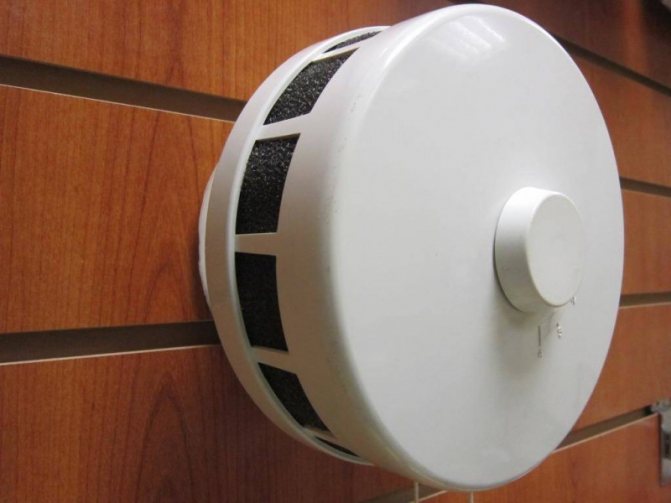

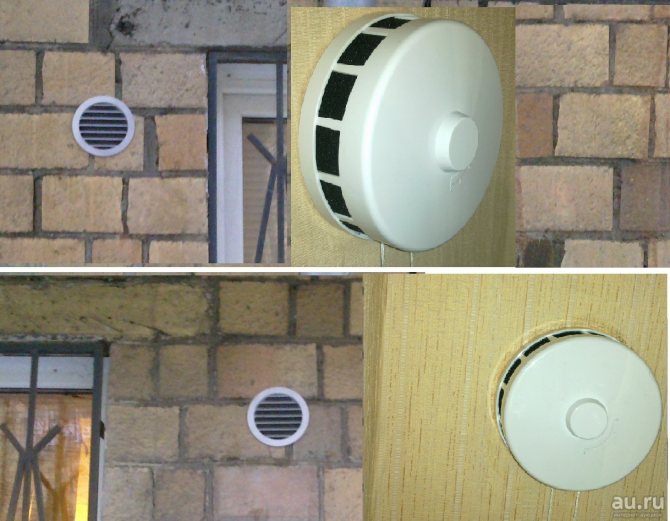

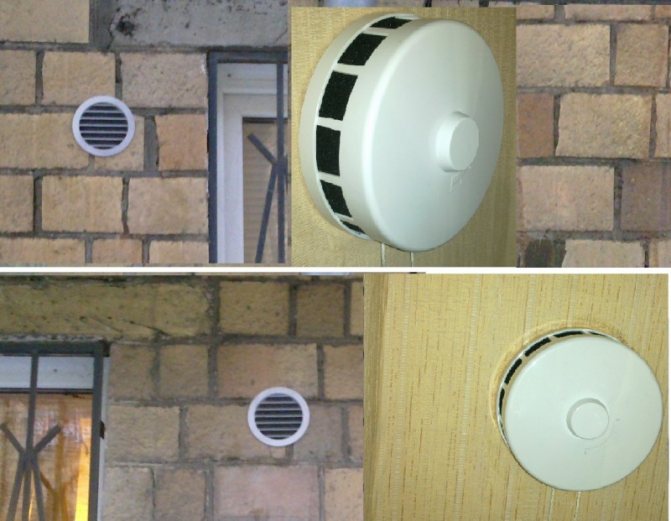

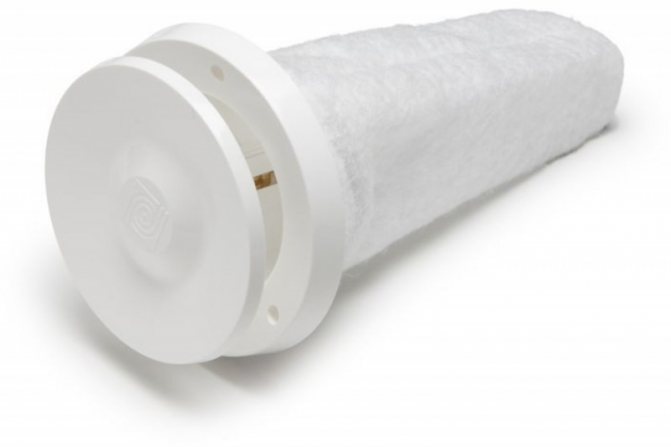

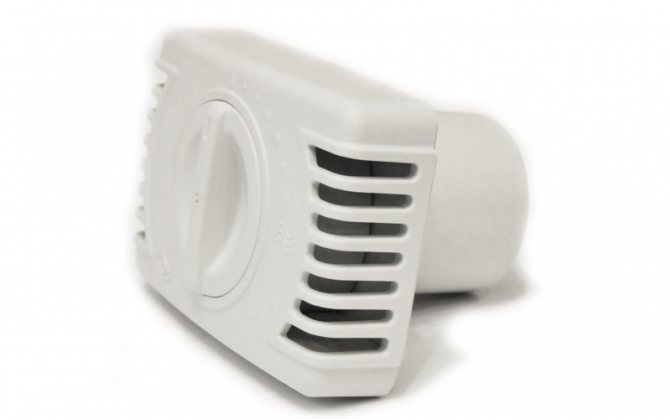

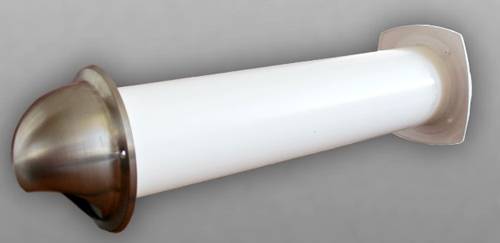

Фото приточного клапана в стену

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

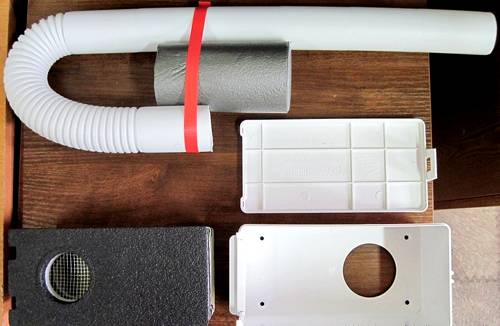

Для окон лучшим решением является установка приточного вентиляционного клапана при монтаже оконного блока.

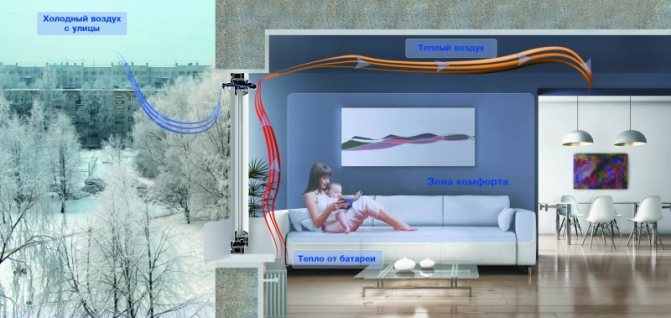

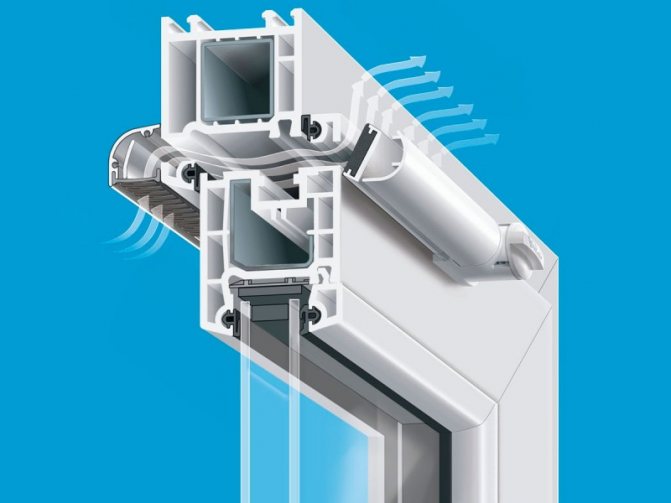

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

• Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
• В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

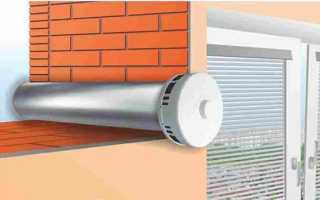

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

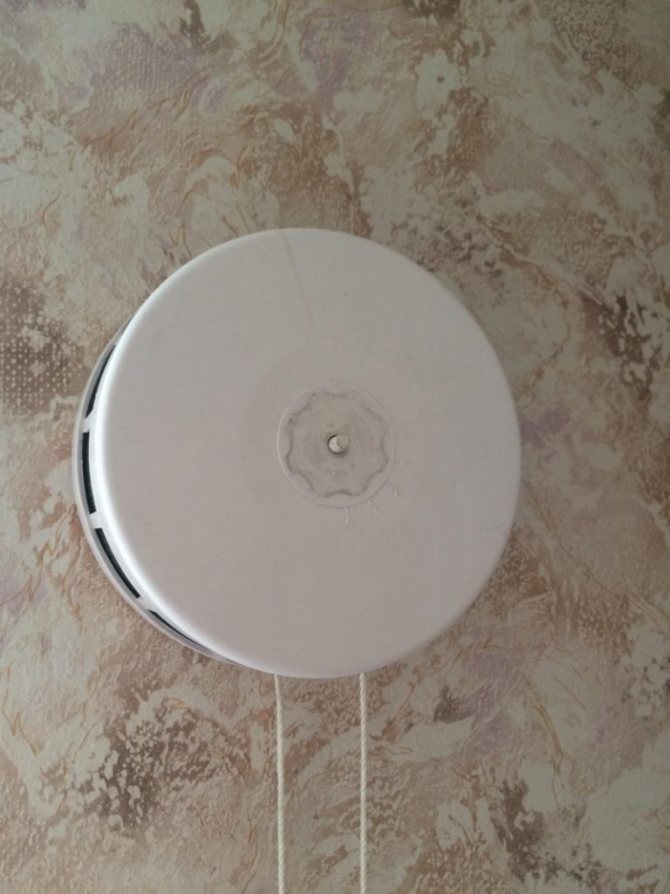

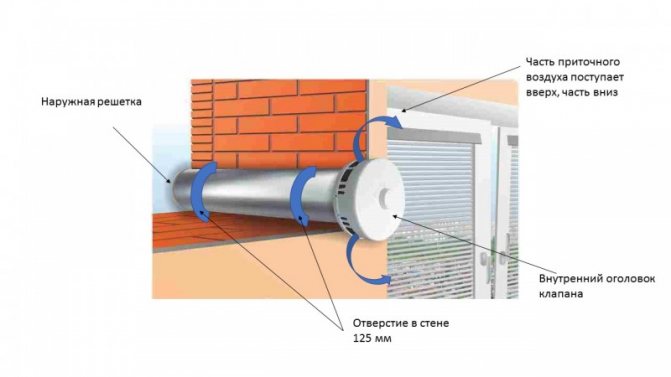

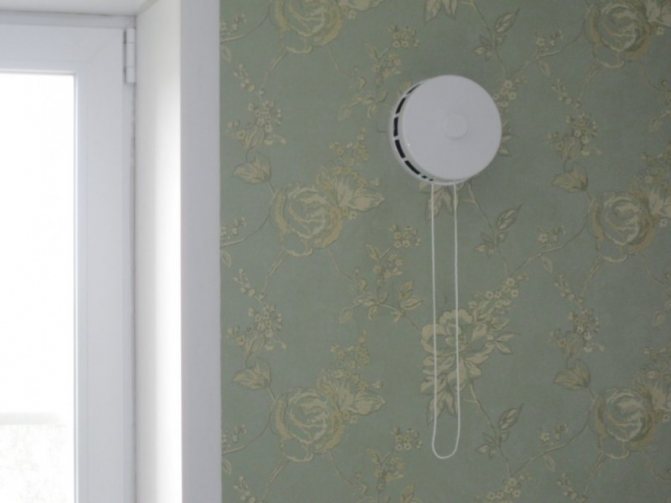

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

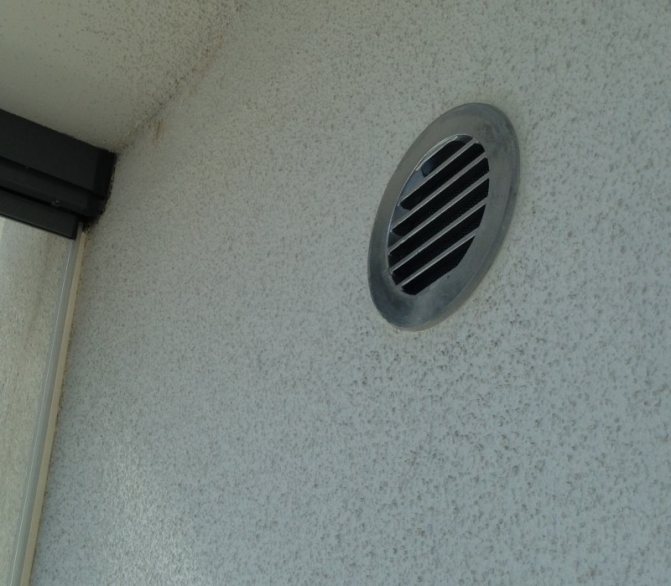

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс монтажа вентклапана в стену.

При выборе места установки клапана необходимо учитывать следующие моменты:

• легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
• правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
• возможность нагрева поступающего воздуха от стационарных приборов отопления.

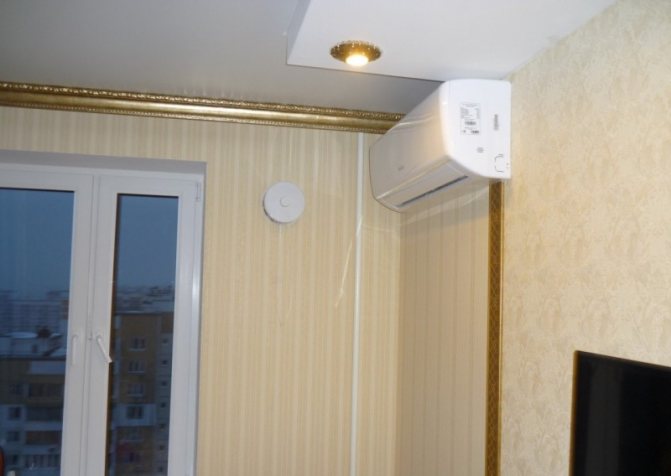

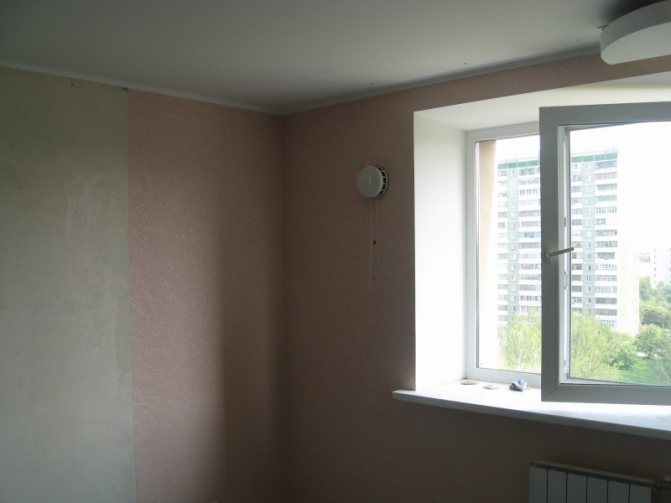

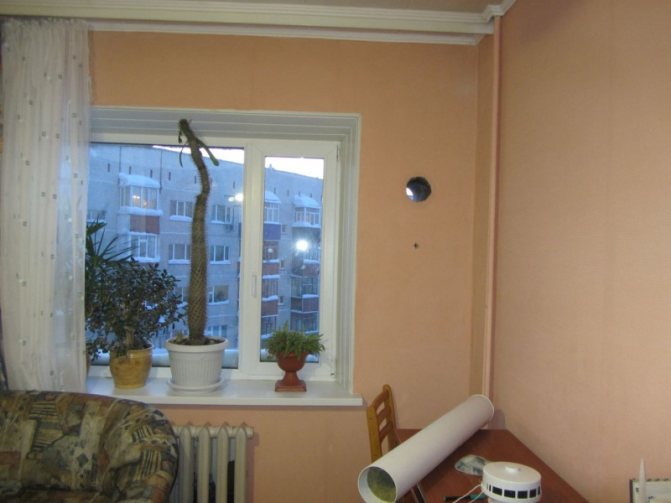

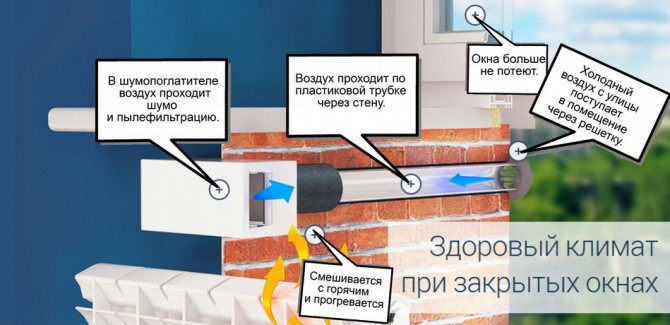

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

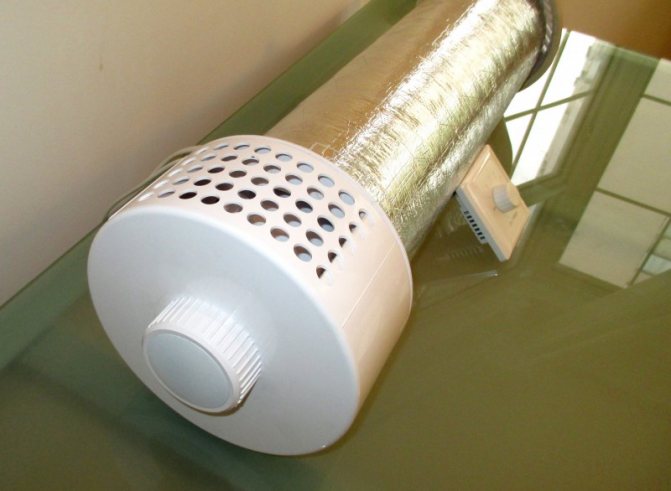

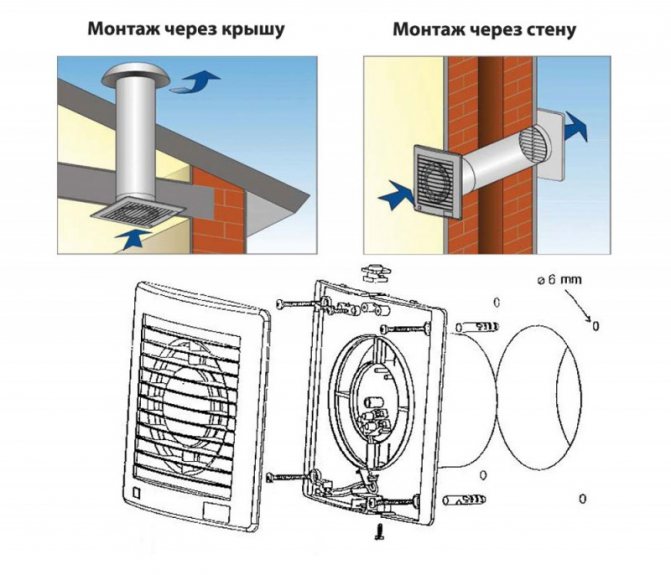

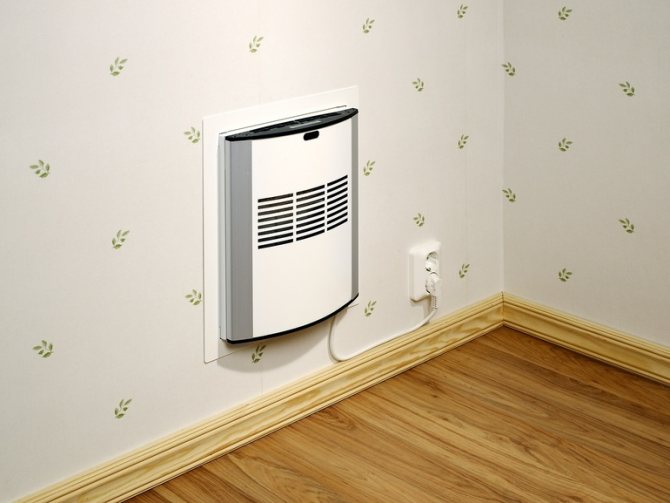

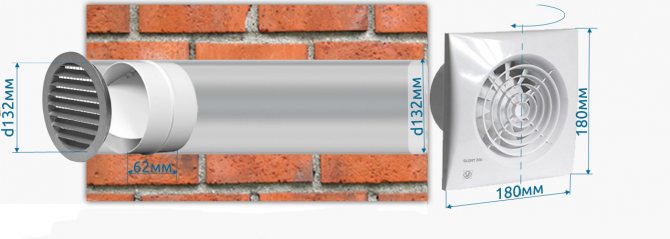

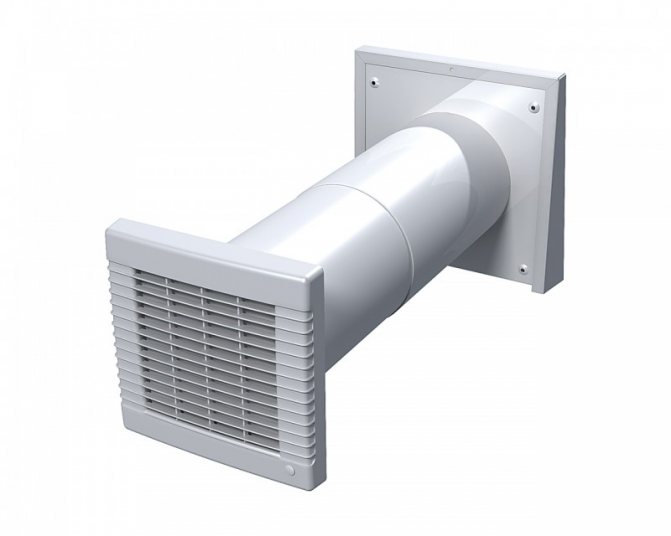

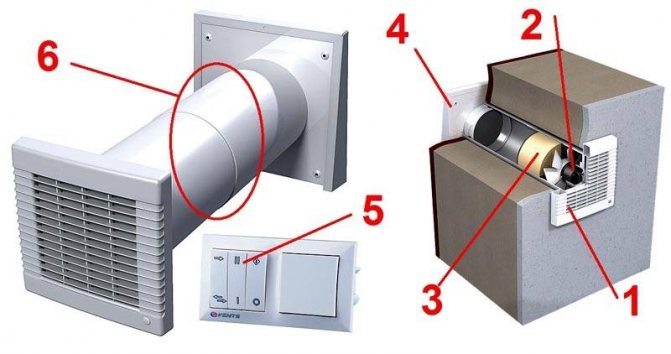

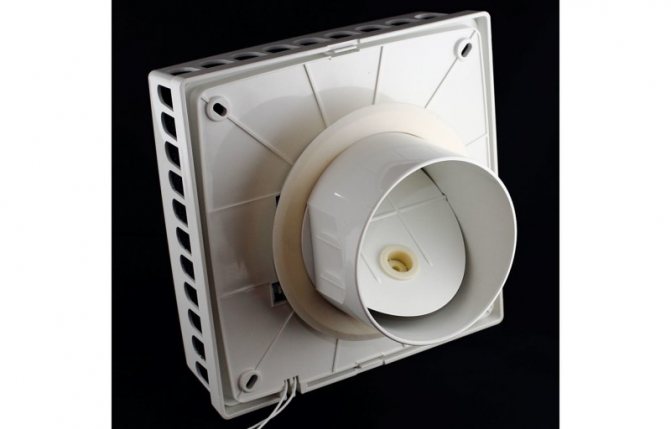

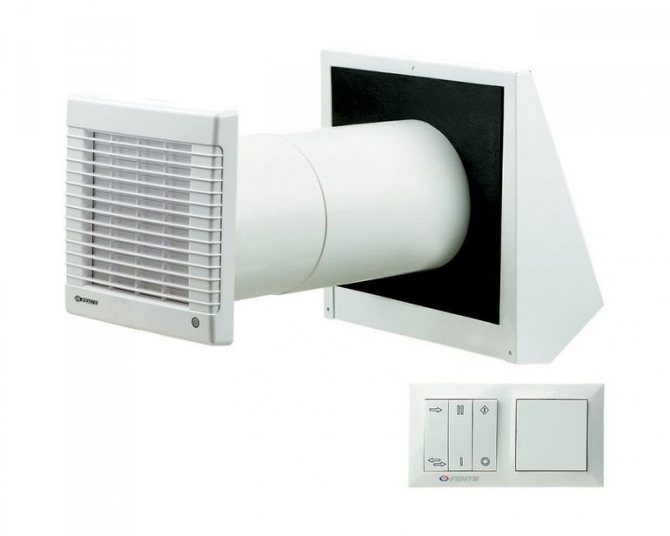

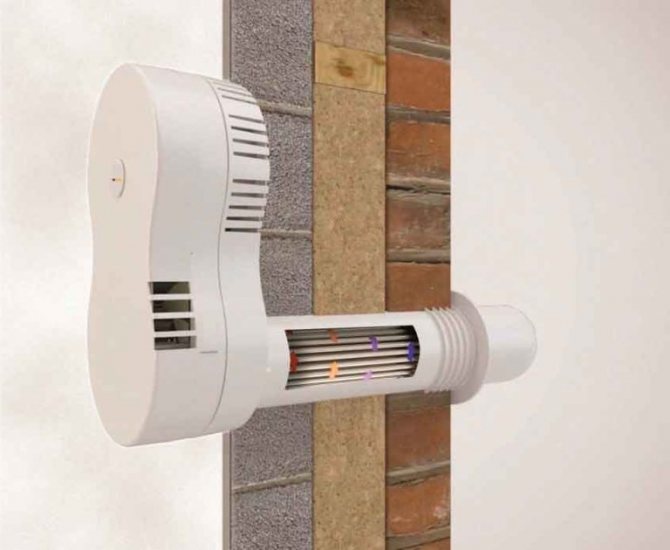

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

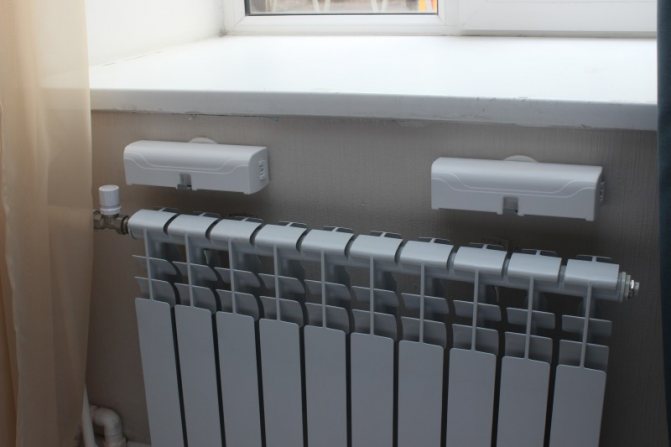

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Выполняемые функции

При отсутствии вентиляции в комнате уровень углекислого газа к утру повышается до 2000 промилле, вызывая плохое самочувствие потому, что допускается всего 700 промилле.

Функция стенового клапана заключается в обеспечении помещения свежим очищенным воздухом постоянно. Конструкция клапана предусматривает защиту от пыли и шума.

Работает настенный клапан без электричества. Если клапан установить под окном, над отопительной системой, тогда уличный воздух будет быстрее нагреваться, смешиваясь с теплым воздухом от радиатора.

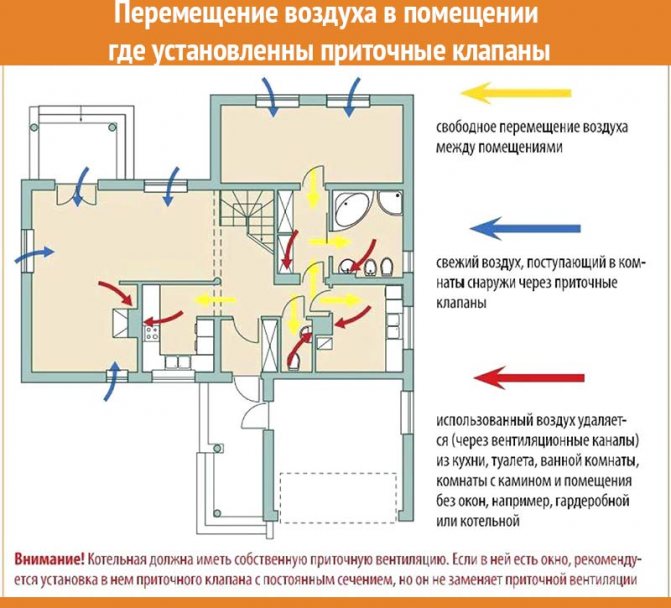

Для создания эффективной вентиляционной системы приточный клапан становится незаменимым звеном. У него очень широкий спектр применения. Стенной клапан используют в жилых домах, в производственных помещениях и зданиях общественного, медицинского и образовательного назначения. В детских садах, школах и больницах для проветривания без сквозняков, он имеет особую актуальность.

Такой клапан часто используется при создании вентиляционной системы фермерских хозяйств, животноводства и птицеводства, где он играет большую роль в обеспечении соответствующего микроклимата.

Напоследок о важности полноценного притока

В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:

• воздух помещений влажный, тяжелый;
• жильцам душно, часто открываются окна с целью проветривания;
• из кухни и санузла медленно удаляются неприятные запахи;
• газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.

Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.

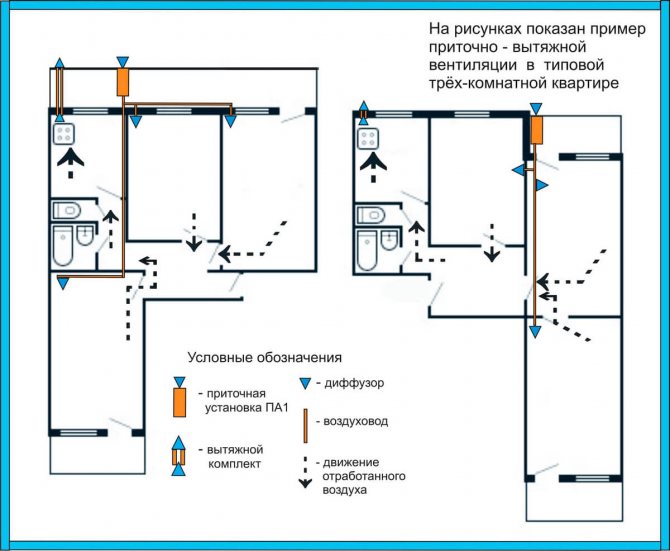

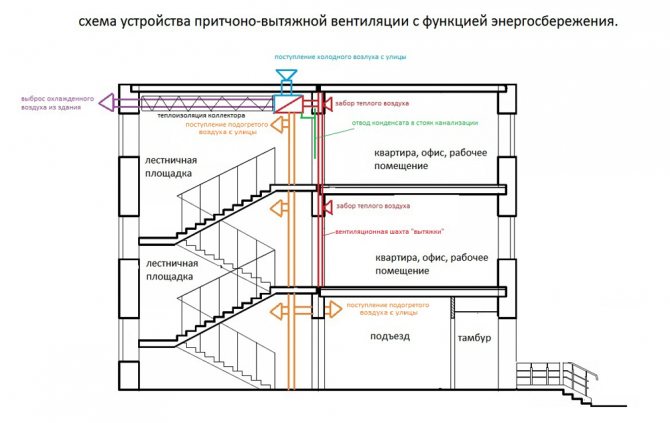

Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

Подбор модели

При выборе модели клапана необходимо руководствоваться требованиями помещения и учитывать все характеристики данного вида.

Прежде всего, надо учитывать режим температур, в рамках которых работает клапан.

Устройства бывают различных диаметров, а следовательно могут пропускать разное количество воздуха. Одним из важных параметров является пропускная способность клапана, т.е. какой объем воздуха он способен пропустить за единицу времени. Обычно пропускная способность в пределах 800-1000 м3 воздуха в час. Это позволит определиться с количеством клапанов для данного помещения.

Обязательно измерьте толщину стены, чтобы наверняка подобрать клапан нужной длины. Ведь он должен пройти через всю стену, поэтому он должен соответствовать толщине стены. По длине модели бывают от 20 до 100 см. При покупке лучше учесть запас, а лишнее можно обрезать.

Если вы решили устроить подогрев поступающего воздуха и монтировать его между подоконником и отопительной системой, то необходимо замерить данное расстояние для сравнения с габаритами оголовка выбранной модели.

Клапаны бывают с автоматической и механической системой регулирования. В отличие от ручной настройки, автоматика сама выбирает нужный режим в зависимости от микроклимата помещения. Но такие клапаны будут стоить дороже. Если ориентироваться на цену, то из всех моделей экономичнее приобрести клапан отечественного производства.

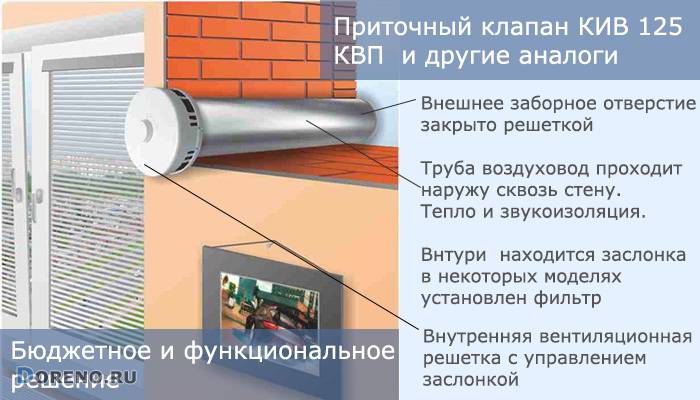

Наиболее распространенными являются аналоги финской более дорогой модели КИВ-125 (4800 рублей) такие, как китайская, менее качественная, но дешевая копия и отечественная модификация КПВ-125, не уступающая по качеству финской, но дешевле (стоимость в районе 3000 рублей).

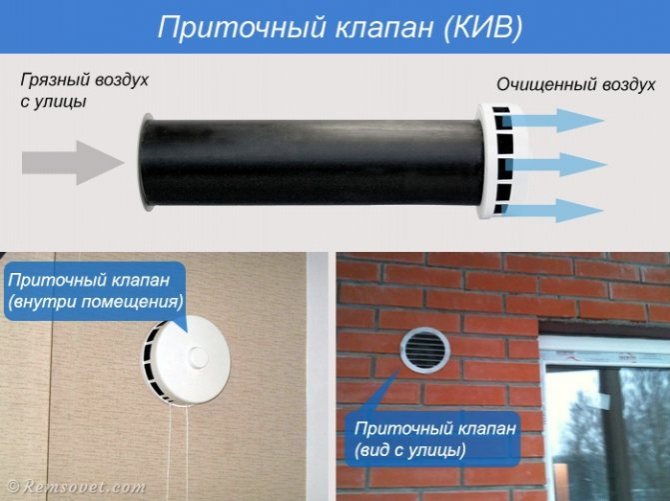

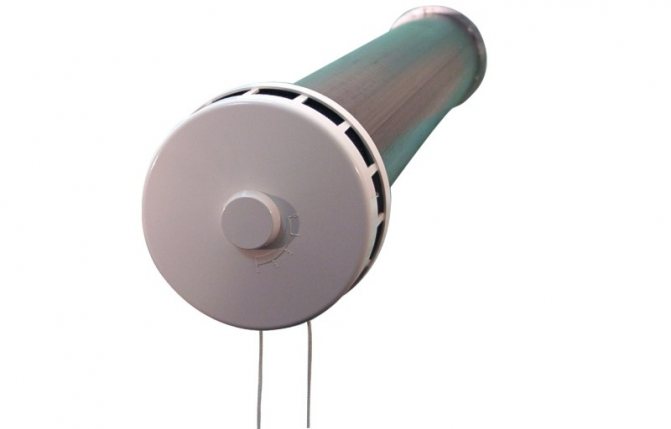

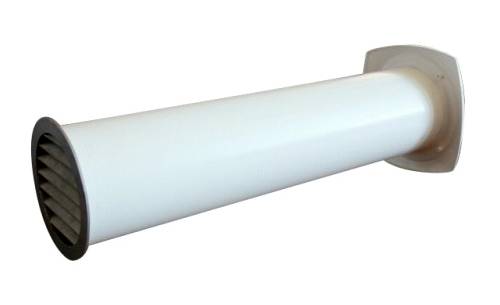

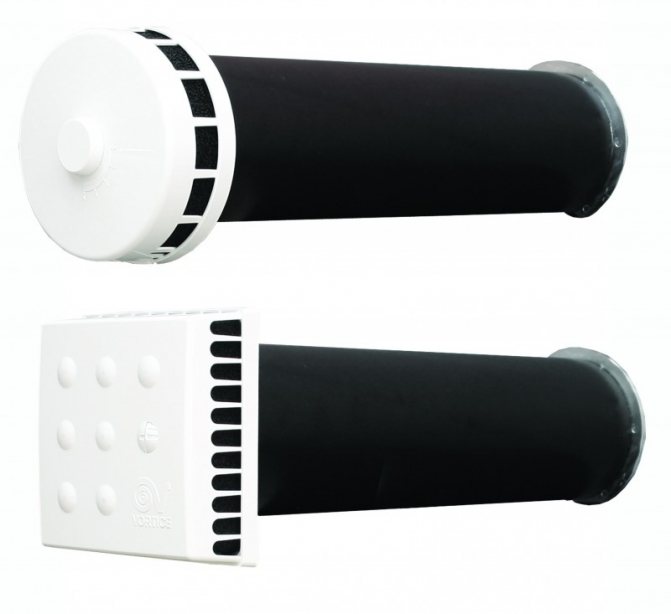

КИВ-125

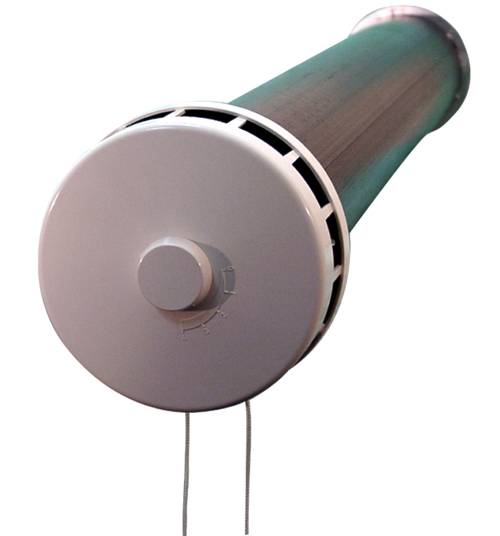

КПВ-125 является востребованной модели за свою высокую функциональность. Длина трубы у него варьирует от 40 см до 1 метра. Имеет москитную сетку.

Дешевым (1500 рублей) отечественным прибором является «Домвент» — устройство стенового типа для установки над батареей, с высоким показателем защиты от шума и пыли. Имеет задвижку для регулирования поступления воздушных масс.

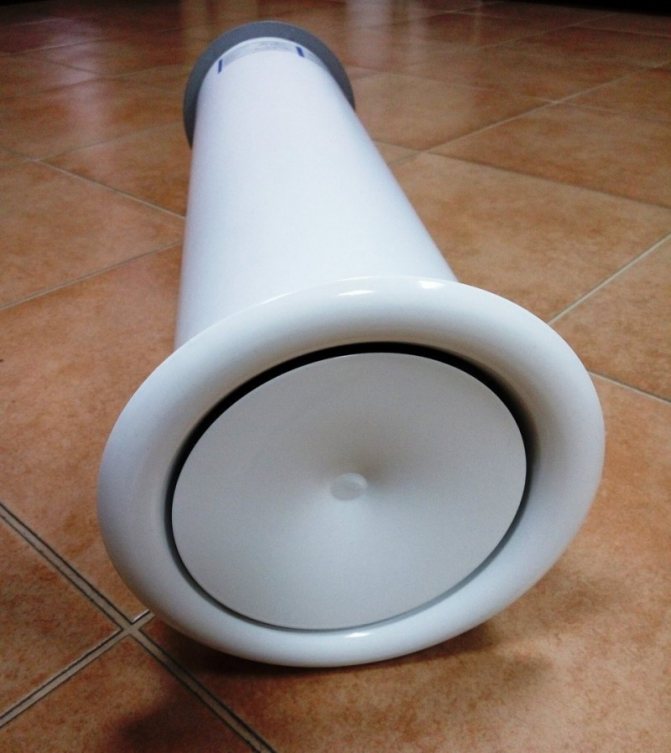

Можно встретить и итальянские модели KIV Quardo, которые отличаются от финских только формой оголовка (он у них квадратный).

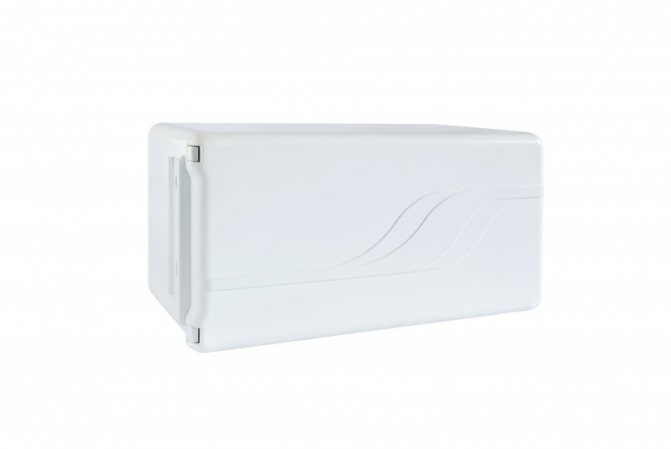

Есть такие модели, которые имеют прямоугольный воздуховод, например, СВК-75.

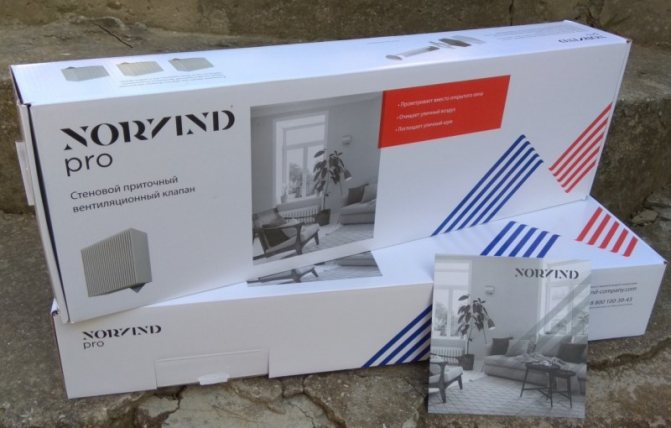

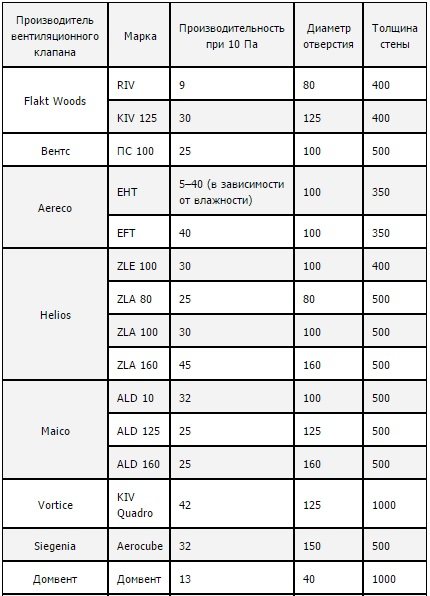

Существуют и другие модели стеновых приточных клапанов. Сравнивая характеристики имеющихся в наличии клапанов, можно подобрать подходящую для вашего помещения модель.

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

• производительность устройства;
• допустимую температуру эксплуатации;
• длину и диаметр воздуховода;
• способ управления;
• уровень шумоизоляции;
• компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

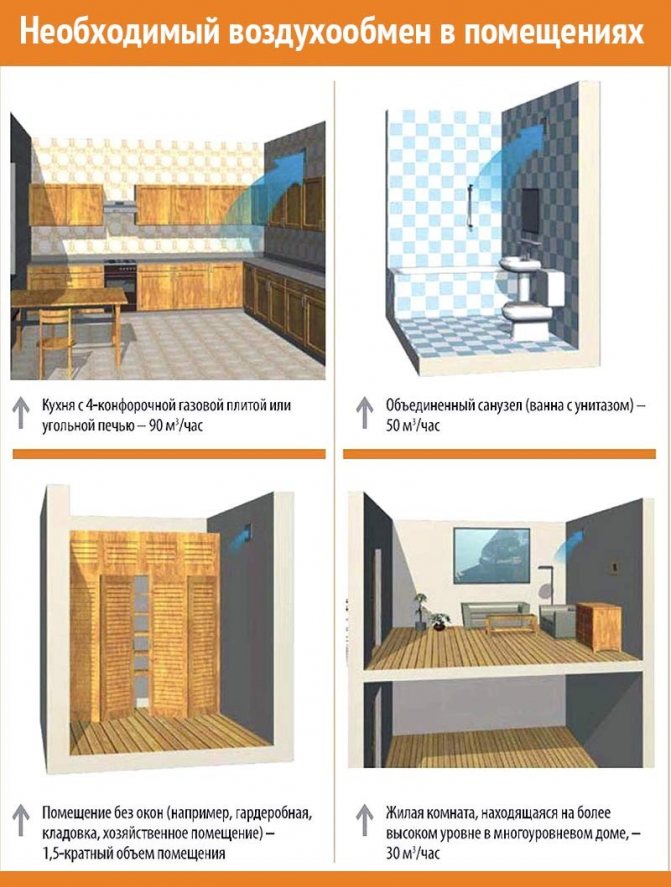

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим уровень влажности в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

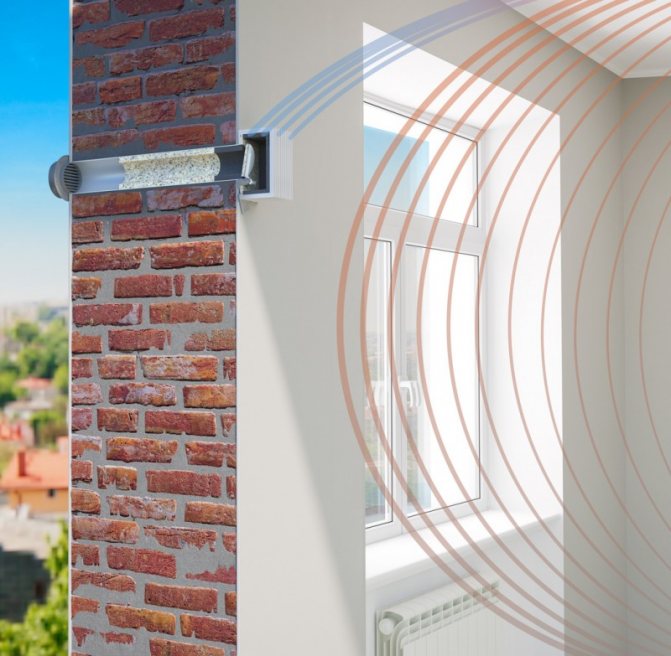

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

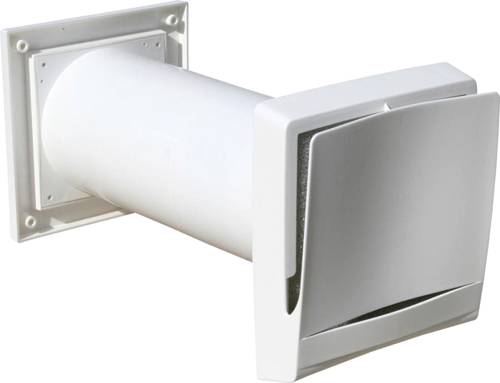

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование

Важно правильно выбрать место монтажа и соблюдать алгоритм действий

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

1. Монтаж предпочтительно осуществлять в несущей стене.
2. В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
3. Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

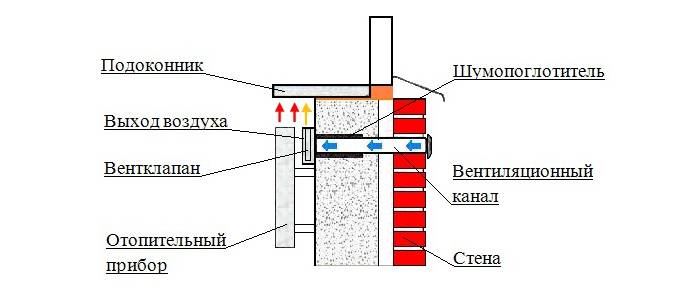

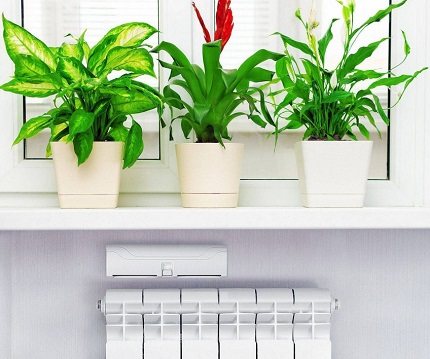

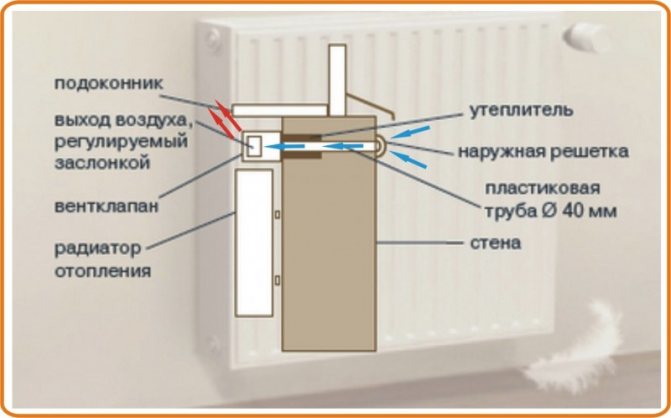

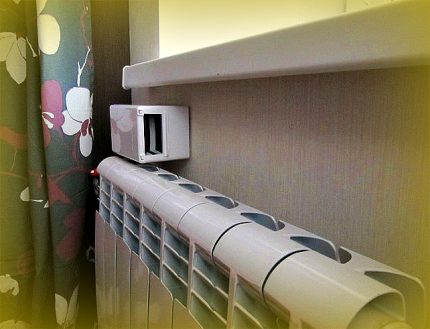

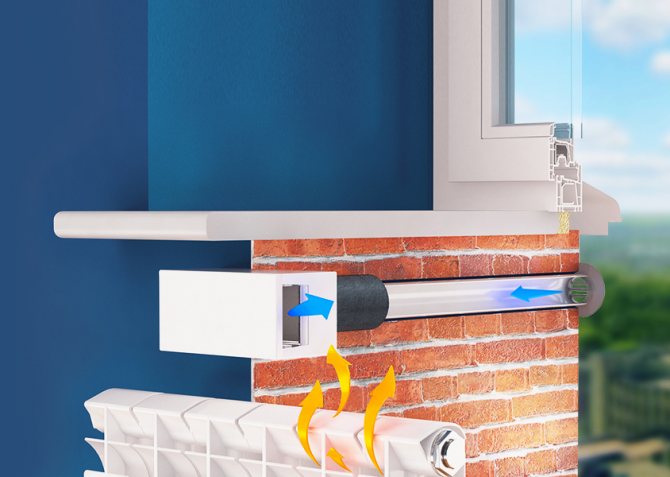

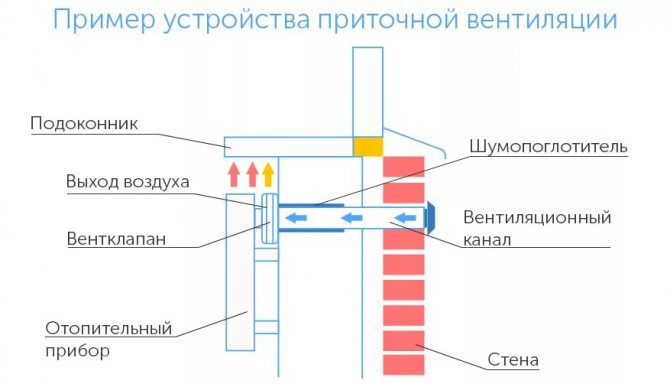

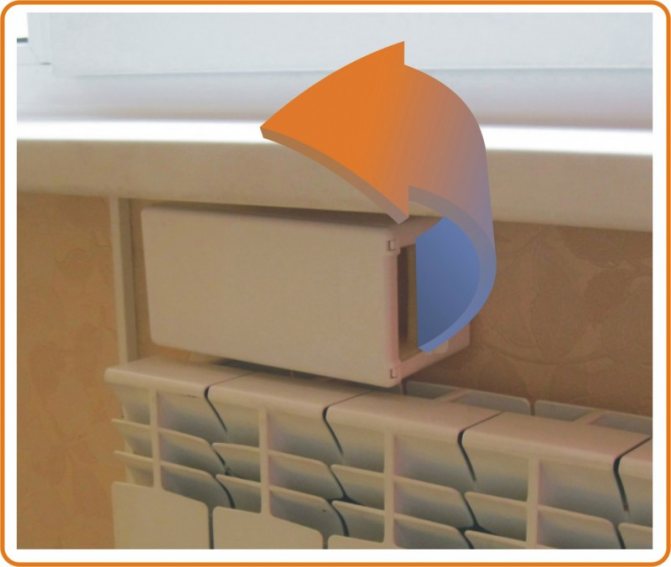

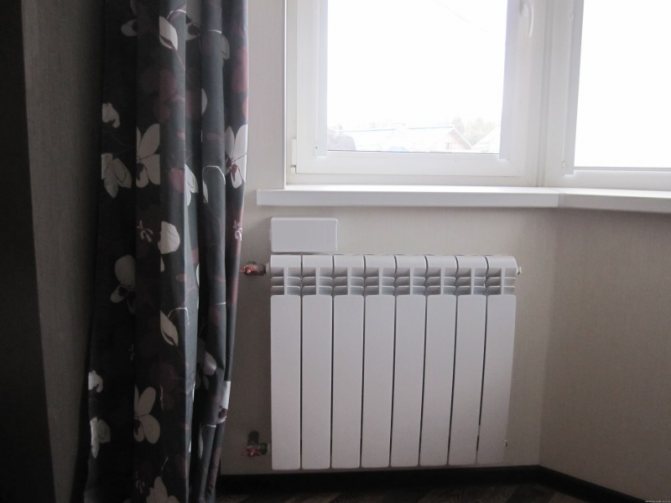

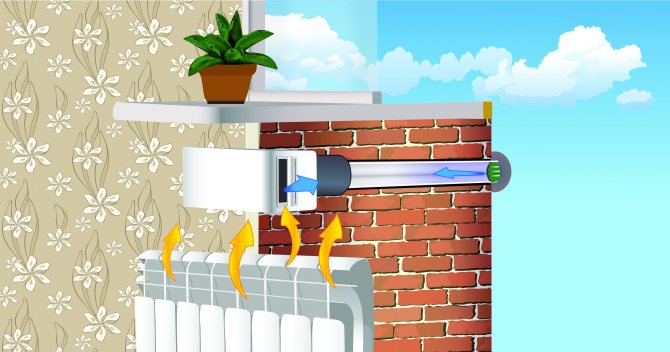

• между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;

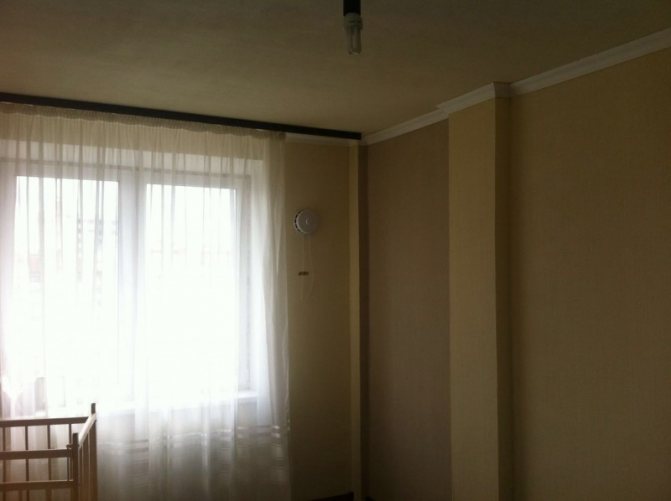

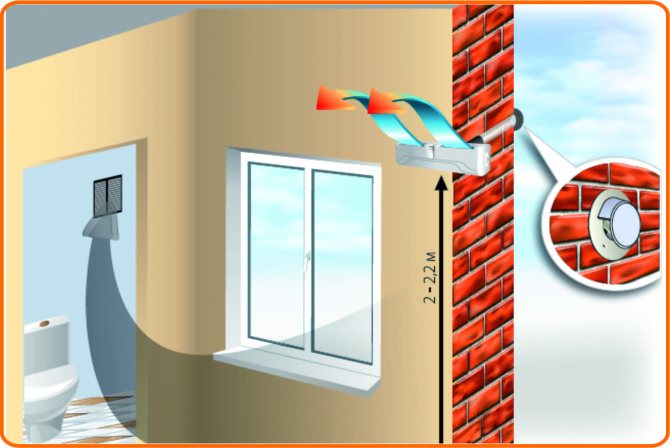

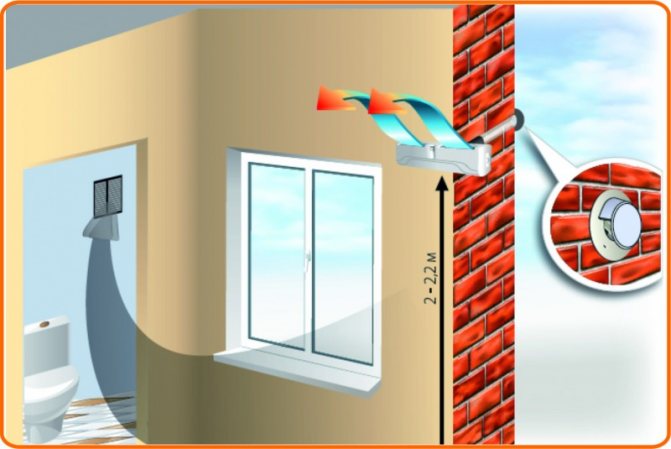

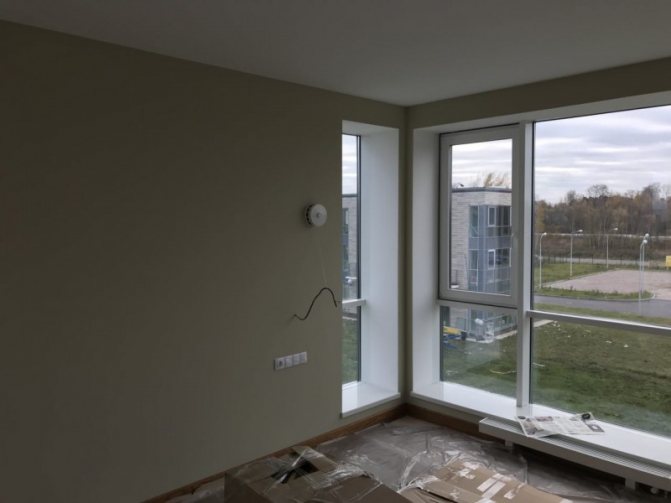

• вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

• стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
• промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
• монтажная пена;
• штукатурная смесь;
• строительный нож;
• фигурная отвертка;
• инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

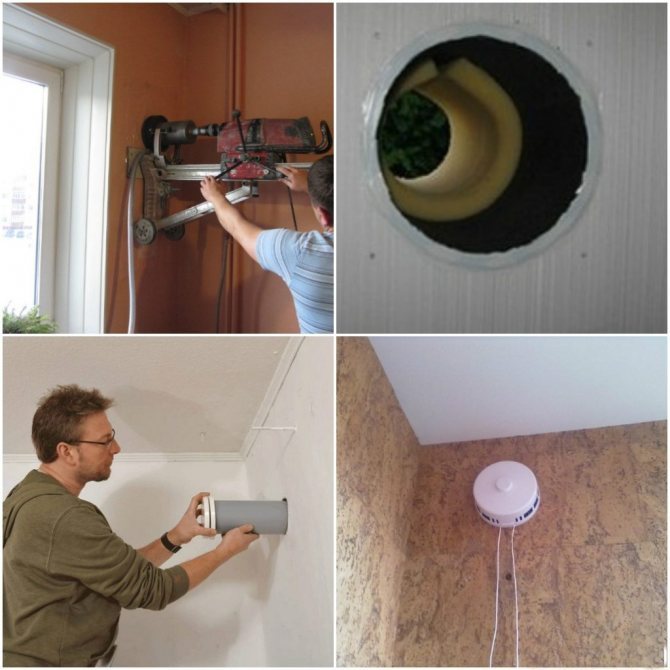

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

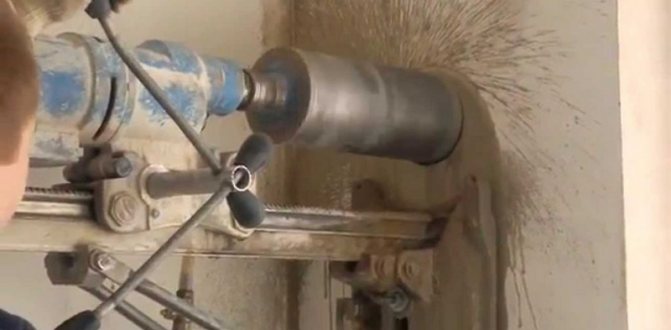

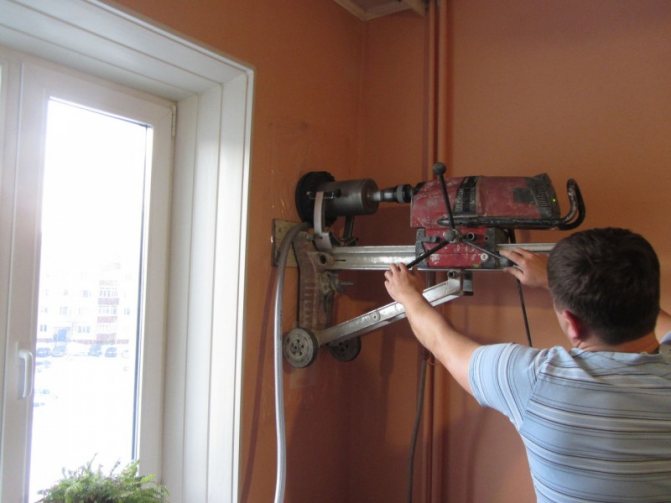

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан процесс монтажа приточного стенового клапана.

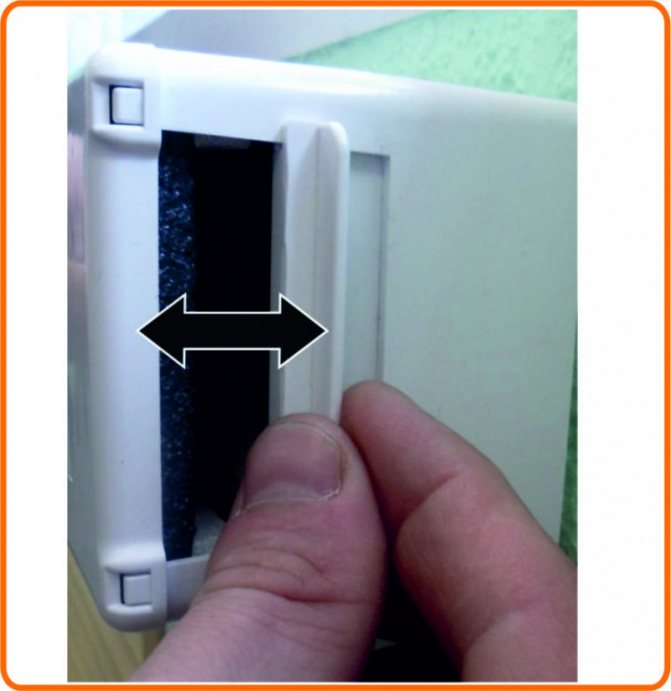

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

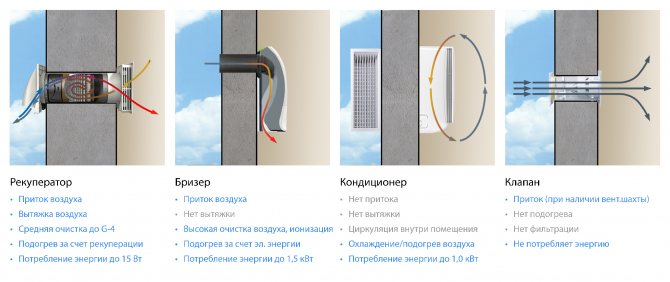

Виды приточных вентиляций

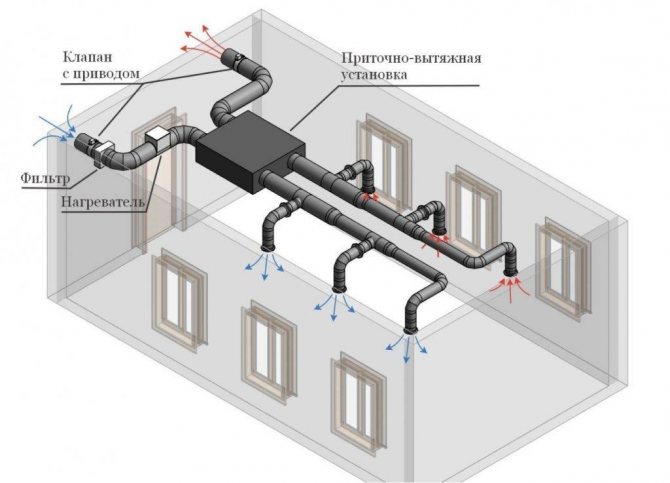

Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:

• проветриватель;
• аэрогивер;
• бризер;
• клапан;
• центральная система.

Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.

Проветриватель

Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:

• Воздух подается в верхнюю часть помещения.
• Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
• Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
• Воздухообмен постоянно повторяется.

Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.

Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.

Аэрогивер

Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.

Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.

Аэрогивер работает по-другому:

• Воздух с улицы подается через отверстие в наружной стене.
• Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
• За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
• После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.

Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.

Бризер

Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.

Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.

Приточный клапан

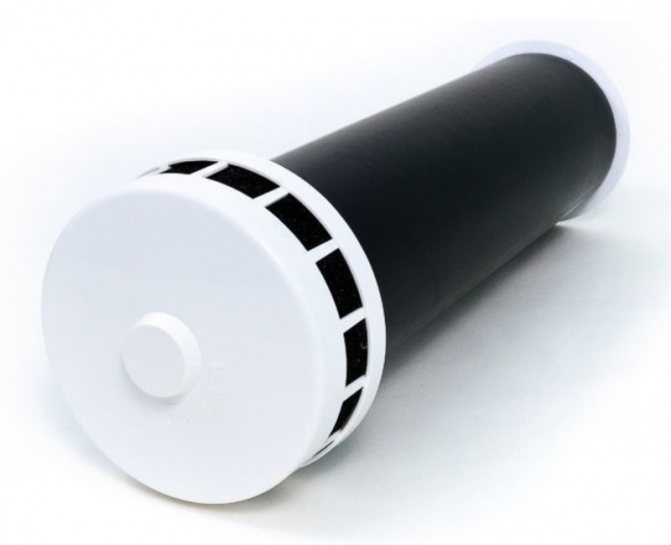

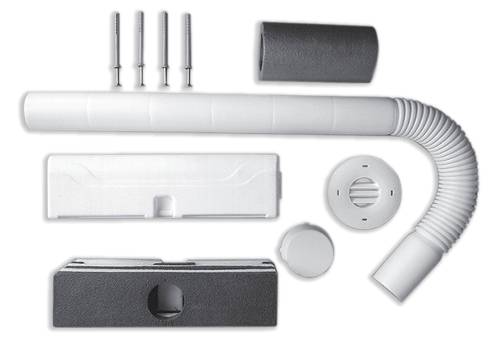

Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.

Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.

Центральная приточная вентиляция

Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.

Вентиляция на кухне.

Многие хозяева думают, что установка вытяжки над плитой решает проблему общей вентиляцией кухни, т.е. вытягивает пары и хорошо. Мало того, стараются ставить более мощные вытяжные устройства, не понимая, что воздух должен не только вытягиваться, но и поступать свежий, т.е. должна быть циркуляция. Но этого не будет, если у Вас установлены, стеклопакеты, которые плотно закрыты. Для устранения негативных последствий высокой герметичности окон со стеклопакетами из ПВХ, дерева и алюминия и поддержания круглосуточно благоприятного микроклимата в помещении рекомендуют устанавливать приточную оконную вентиляцию.

Приточная оконная вентиляция (проветриватель) – это устройство, предназначенное для создания ограниченного, предварительно рассчитанного потока свежего воздуха (20-35 м³/ч) при закрытом окне, которое монтируются непосредственно в стулку и раму, возможно на уже стоящие окна .

Оконная вентиляция, сохраняет все достоинства современных пластиковых окон и при этом обеспечивает:

1. снабжение кислородом и способствует удалению воздушных загрязнений (например, при закрытых окнах в спальне, полностью устраняет ощущение духоты во время сна);
2. предупреждает образование конденсата на поверхностях стеклопакетов и откосах, т.к. это приводит к образованию грибковой плесени;
3. возможность снизить расходы на обогрев помещений (открывать окно в холодное время года для проветривания помещения нет необходимости);
4. защиту помещение от попадания атмосферных осадков, пыли, насекомых, тополиного пуха и т.д.

Кстати, я об этом устройстве узнал случайно, когда увидел рекламу в Киевском метро лет десять назад. И меня до сих пор поражает, почему организации, которые занимаются пластиковыми окнами, не предлагают своим заказчикам этот столь необходимый проветриватель. Воздухообмен в соответствии со строительными нормами и правилами в жилых зданиях должен быть 3 м³/ч на один квадратный метр жилой площади. Для кухни и санузлов удаления загрязнённого воздуха должно быть 60-90 м³/ч, а реально через закрытые современные деревянные, пластиковые и алюминиевые окна воздухообмен меньше 6 м³/ч, что не есть хорошо.

Плюсы и минусы вентиляционной системы

Недостатки приточно-вытяжной вентиляции в условиях жилого помещения:

• вентиляторы создают шумовой фон в жилище (даже с установленными глушителями);
• не получится охладить воздух в жару;
• регулярно возникает проблема отвода конденсата.

Положительные стороны работы приточно-вытяжной вентиляции:

• непрерывно заменяет отработанный воздушный поток свежим;
• очищает и подогревает в холодное время года поступающий воздух;
• в отдельных случаях вентиляция может увеличивать влажность до заданных владельцем величин (с дополнительным отводом конденсата);
• повышает температуру в частном доме или квартире за счет методики рекуперации.

В основе действия рекуператора заложен принцип теплообмена. Выводящийся грязный воздух подогревает поступающий холодный. Массы обмениваются только теплом, а не частицами влаги и запахами. Устройство устанавливается под крышей. Стоит рекуператор недешево. Зато управляется легко и действует эффективно.

Основные особенности

Вентиляционные устройства приточной группы делятся на естественные и принудительные:

• Естественная вентиляция организуется без затрат. В ней нет подвижных элементов, которые необходимы для искусственной установки. Система работает при любой погоде и при любых поломках иных систем.
• Принудительная вентиляция необходима в тех помещениях, где поступление воздуха должно постоянно поддерживаться. Эта система пропускает потоки воздуха в необходимых объёмах, задерживает их, фильтрует поступающие слои.

Окна, зеркала, другие конструктивные элементы при наличии вентиляции не будут запотевать, а в квартире будет всегда комфортно дышать и двигаться.

Особенность приточной системы вентиляции в стене — лёгкое его встраивание в отверстие. Хотя в холода такая конструкция может допустить перенасыщение воздуха холодными массами. Необходимо соблюдать температурный режим поступающего воздуха (как сделать подогрев вентиляции в помещении?). Он должен быть не выше +16 градусов, иначе самочувствие хозяев может ухудшиться, обои начнут отпадать со стен, а мебель придёт в негодность.

Требования к традиционной и безопасной системе:

1. Должен быть калорифер, состоящий из нескольких уровней, который предохраняет от перегрева.
2. Воздушный фильтр должен соответствовать нормам безопасности, обеспечивать хорошую шумоизоляцию, защищать от проникновения пыли, грязи.
3. Вентиляционная конструкция должна работать в трёх режимах. Первый должен срабатывать в холода, когда необходимо регулирование воздушных масс водяным калорифером. Второй должен срабатывать в тёплое время года за счёт встроенного водяного охладителя. И третий — дежурный или вспомогательный режим — обязан проверять работу водяного калорифера в момент его выключения.

Полезные советы

Что важно знать, перед тем как выводить вентиляцию через стену:

• Если работы планируется проводить в частном доме, то согласования ни с какими органами власти не требуется (как установить вентиляцию в частном доме?). Даже отверстие планируется делать большой ширины — вы вправе это делать.
• Если работы проводятся в квартире многоквартирного дома, то согласование требуется (как установить вентиляцию в квартире?). Нужно обсудить с контролирующими органами возможность сверления наружных несущих стен. Единственный случай, когда не нужно согласовывать этот момент — планируемое отверстие диаметром не более 200 мм. Если воздуховод нужно сделать шире, то за разрешением нужно обратиться в архитектурный отдел района.
• При выводе вентиляции через деревянные стены просверлить тонкие отверстия по окружности воздуховода, а дальше пробить или прорубить оставшиеся промежутки.
• Для толстых кирпичных и железобетонных стен лучше применять алмазную установку бурения.

Прежде чем просверливать отверстие в стене, нужно знать нормативы, которые соблюдаются при этой работе, изучить вопрос при работе с несущими стенами. Прорезая дыру, важно не задеть такие важные конструктивные элементы, как заградительные и армирующие решётки в толще стены, вентиляционные каналы, если есть, и линии электропроводки.

Назначение приточного клапана

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы.

Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой приточник с оконным вентиляционным клапаном, то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреваться

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами.

Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с плесенью становится все сложнее – приходится разрушать старую отделку и заменять ее на новую.

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

1. Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.
2. Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.
3. Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.
4. В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других способах обустройства приточной вентиляции.

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Необходимые инструменты и материалы

Сверление стены своими руками будет сложной без специального оборудования
Из всех отдельных технологических процессов сборки и установки устройства самым трудоемким является проделывание отверстия в наружной стене.

Поскольку толщина ее обычно составляет 0,3-0,5 метра, рекомендуется использовать мощный перфоратор или электрический отбойный молоток, особенно это касается стен в панельных домах.

В целом самостоятельно собрать и установить клапан можно и самому, для этого понадобятся:

• перфоратор;
• дрель;
• набор длинных буров по бетону или камню;
• набор сверл;
• нож;
• пила по металлу;
• отвертка;
• пассатижи.

Наружная решетка крепится к стене дюбелями и саморезами. Канализационная труба в отверстии в панели или кирпичной кладке требует надежной фиксации, для этого используется монтажная пена.

Виды приборов для притока воздуха

Чтобы понять, как сделать приточную вентиляцию в квартире, надо ознакомиться с приемлемыми вариантами по пропускной способности и ценовым показателям. Простейшими приборами являются стеновой и оконный клапаны. Первые более производительны, их установка целесообразна в просторных комнатах. Другие подходят для малогабаритных квартир, и стоимость таких клапанов ниже.

Рекомендуем ознакомиться: Прямоугольные и круглые воздуховоды из оцинкованной стали

Принудительные устройства могут быть бесканальными или укомплектовываться вентиляционными трубами для обеспечения проветривания больших площадей. Приборы для обычных квартир разделяются следующие виды:

1. Проветриватель — стеновой приточный клапан в комнату, оснащённый вентилятором нужной производительности и простейшим фильтром. От мощности привода зависят электропотребление и шумовые характеристики устройства.
2. Бризер — в отличие от предыдущего прибора имеет систему ступенчатой фильтрации и климат-контроль: достаточно установить температуру, и очищенный, подогретый воздух будет поступать в помещение 10―50 м2. Основные части: очистительный и управляющий блоки, утеплённый трубопровод, вентилятор с воздухозаборной решёткой и нагревательный элемент.
3. Кондиционер с функцией забора уличного воздуха — двухблочный сплит-комплекс. Всасывание осуществляется отдельным вентилятором внутреннего блока через трубку, проложенную сквозь внешнюю стену. В наружной секции установлена турбинка и система фильтрации.

Все перечисленные приборы мощные, их монтаж для домашнего умельца трудностей не доставит. Основные характеристики приведены в таблице.

Наименование	Производительность, м3/ч	Функции	Ориентировочная стоимость с монтажом, тысяч рублей
Приточный клапан	0―54	Сообщение с наружным воздухом	5,9
Проветриватель	10―160	Фильтр грубый, без подогрева	22,5
Бризер	30―130	Трёхступенчатая очистка, климат контроль, нагревание с минус 40 до +25ºС	28,9

Стеновые приточные клапаны: отличия разных моделей

Рисунок	Модель/ бренд	Диаметр канала, мм	Цена, руб.	Примечание
	10 КП/ Эра	100	670-880	Производитель предлагает изделия с максимальной длиной канала от 50 до 100 см. Это – недорогой простой клапан, без регулировок, с внешней решеткой из пластика.
	10 КП-02/Эра	100	940-1020	В этой модели установлена защитная крышка снаружи. Она предотвращает попадание внутрь капель дождя при сильном ветре.
	Домвент	40	1480—1590	В комплект входят не только основные части изделия, но и крепежные элементы. Небольшой диаметр канала упрощает создание отверстия в сене. Особая конструкция обеспечивает сохранение функциональности при очень низкой температуре воздуха на улице (до -50°C).
	Оптима/Домвент	40	1650—1750	Усовершенствованная модель, с более эстетичным компактным внутренним блоком.
	TL 98F	102	1720—1780	Длина канала воздуховода регулируется.
	КП 04/Эра	100	2100—2200	Защитный наружный колпак из нержавеющей стали.
	КИВ -125	130	2800—3100	Комплект с регулировкой притока воздуха, изоляционными материалами, механическим фильтром.

Инструкция по монтажу

Можно установить приточный клапан в стену своими руками. Для этого нужно выполнить следующие действия:

• Выбрать оптимальное место монтажа, следуя вышеописанным рекомендациям.
• Выполнить сквозное отверстие в стене с незначительным наклоном (3-4°) во внешнюю сторону. Это исключит накопление попадающей влаги в воздуховоде.
• Выполнить отверстия для шурупов (чтобы закрепить внутреннюю часть).
• Примерить воздуховод и разметить трубу по необходимой длине.
• Отрезать лишнюю часть трубы.
• Вмонтировать звукоизоляционный элемент в воздуховод. Обычно деталь поставляется вместе с клапаном. Если ее нет, крайне желательно приобрести.
• Установить трубу в отверстие.
• Закрепить вентиляционную решетку с внешней стороны (клеем или шурупами). Жалюзи решетки нужно сориентировать вниз и расположить горизонтально.
• Закрепить внутреннюю часть шурупами.
• Собрать внутреннюю часть. Процесс сборки может несколько отличаться в зависимости от модели и функциональности, поэтому нужно действовать согласно инструкции производителя.

Конструкция

Все приточные клапаны имеют одинаковые ключевые составляющие конструкции:

• воздуховод. Канал, посредством которого воздух проходит извне в помещение. Обычно выполнен из пластика;
• внешняя вентиляционная решетка. Защищает воздуховод от воздействия атмосферных явлений. Может быть металлической или пластиковой;

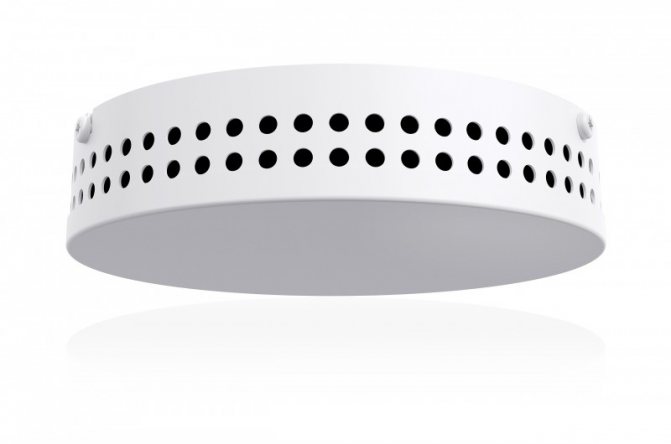

• внутренняя часть. Представлена пластиковым оголовком, как правило, продается в разобранном состоянии. Включает фильтр, очищающий и направляющий воздух в помещение.

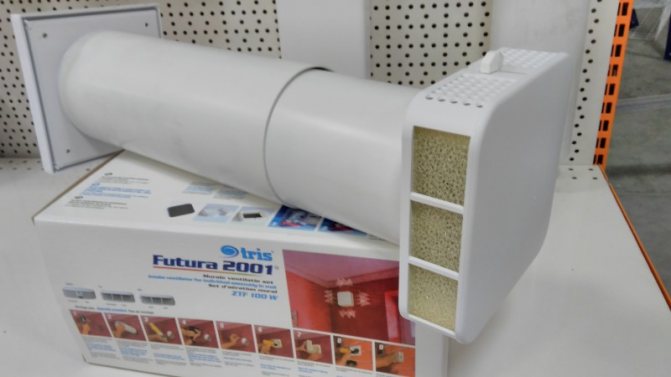

На фото приточного клапана в стену можно наглядно ознакомиться с конструкцией данного изделия, его внешним видом, разнообразием моделей и способом установки.

В конструкции имеется специальный материал для увеличения теплоизоляционных характеристик и звукоизоляции. Есть клапаны, позволяющие регулировать воздушный поток.

В их конструкции предусмотрен специальный регулятор, выходящий в помещение. Также есть модели с возможностью регулирования влажности в помещении.

В любых магазинах, где можно купить клапан приточной вентиляции, как правило, также присутствуют более сложные модели, которые могут быть оснащены дополнительными устройствами:

• вентилятор;
• рекуператор (для нагрева воздуха);
• температурный датчик;
• датчик влажности;
• пульт дистанционного управления.

Можно приобрести качественный приточный клапан в Леруа Мерлен. Гипермаркет предлагает огромный выбор моделей клапанов, в том числе, с дополнительными функциями.

Если в вашем городе данного гипермаркета нет, найти клапан можно в магазинах, продающих оборудование для вентиляционных систем.
