Двухконтурная система отопления: конструкция, особенности, подключение

Для двухэтажного дома

Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме.
При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

Схема с естественной циркуляцией для двухэтажного дома

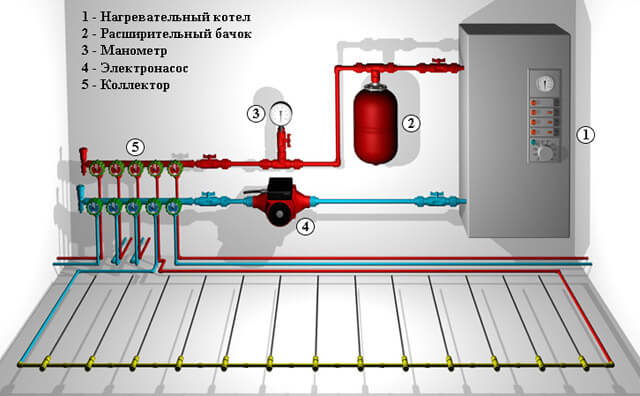

Коллекторная

Преимущества двухконтурных коллекторных систем для коттеджей

• Равномерное распределение теплоносителя в радиаторы непосредственно из котла.
• Минимальные потери давления и температуры.
• Возможность использовать мощные циркуляционные насосы.
• Осуществление настройки и ремонта отдельных элементов без отрицательного влияния на всю систему.

Недостатки

Большой расход материалов.

Важно знать! Подключение дополнительных элементов («теплый пол», полотенцесушители, массажные ванны) возможно, как во время монтажа основной части, так и при очередном ремонте. Наиболее целесообразным является проектирование системы отопления при возведении дома, т.к

в этом случае сеть отопления имеет самый высокий КПД (выбирается наиболее удачное место расположения котла, радиаторов и трубопровода).

• Котел.
• Радиаторы.
• Автовоздушник
• Балансировочный, предохраниельный и термостатический клапан.
• Мембранный расширительный бачок.
• Запорная арматура.
• Механический фильтр.
• Манометр
• Циркуляционный насос.

Особенностью отопления, как и в одноэтажных постройках, является наличие двух контуров – подающего и обратного трубопроводов. Подключение радиаторов происходит параллельно. Наиболее целесообразно подвод осуществлять в верхней части, а отвод – в нижней. Направление жидкости по диагонали создает равномерный прогрев и большую теплоотдачу теплоносителя.

Пример собранного коллектора

Для регулировки температуры используют также термостатические клапаны, расположенные на радиаторах. С их помощью легко ограничить температуру в отдельной комнате или перекрыть подачу тепла вовсе. Исключение таким образом радиатора не влияет на эффективность работы системы в общем.

Для равномерности потока теплоносителя на радиаторах устанавливают балансировочные клапаны.

Предохранительный клапан, при возникновении избыточного давления, сбрасывает жидкость в расширительный бак. При значительном снижении напора в системе происходит забор рабочей жидкости из мембранного бачка.

Циркуляционный насос включен в схему для поддержания необходимой скорости потока теплоносителя.

Принцип работы системы

• Рабочая жидкость поступает в подающий трубопровод.
• После удаления избытка воздуха (посредством автоматического клапана) подогревается и подается в вертикальные стояки. Где происходит разделение подачи для первого и второго этажей.
• После прохождения через радиаторы возвращается по обратному контуру к котлу.

Важно знать! Обратка (обратный трубопровод) подключается к другому входу котла. Разделяется аналогично подающему контуру

Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков.

Двухтрубная система при внедрении коллекторной схемы является лучшим решением для отопления двухэтажных домов. Несмотря на трудоемкость и высокие финансовые затраты такое отопление окупается за несколько сезонов.

https://youtube.com/watch?v=vkXy8qoEukQ%3F

Как выбирать элементы обвязки

При выборе насоса нужно обратить внимание на тепловую нагрузку на контур

Здесь важно вычислить разницу между температурой воды на подачу и в обратке.. Формула следующая:

Формула следующая:

• Q=0,86хR/Dt,
• где Q — показатель производительности насоса (кубометры в час),
• R — мощность котла,
• Dt — температурная разница.

Например, при мощности котла 20 кВт и температурных показателях отопительной системы 80/60oС насос нужен со следующими эксплуатационными характеристиками:

0,86х20(80-60)=0,86 м3/ч.

Хорошо себя показывает насос, у которого ступенчатая регулировка мощности. Он сможет обеспечить такой уровень производительности, чтобы радиаторы по всему контуру равномерно прогревались.

Такой параметр, как напор теплоносителя, который измеряется в метрах водяного столба, можно не учитывать. В системе отопления не имеет никакого значения количество этажей в здании, этаж, на котором стоит циркуляционный насос. Минимальное значение насоса — 2 метра. Приборы с таким параметром хорошо справляются с движением теплоносителя в водяном контуре многоквартирного дома с высоким гидравлическим сопротивлением. Когда выполняется обвязка котла отопления, эти моменты нужно помнить.

На что обратить внимание при установке мембранного бачка:

Прежде всего, важно выбрать объём бачка. Он должен составлять 1/10 часть от объёма теплоносителя в водяном контуре

Есть простой способ это вычислить. Если в отопительной системе стоят алюминиевые или биметаллические радиаторы, то на 1 киловатт мощности котла идёт 15 литров теплоносителя. Бачок выдерживает температуру до +120 C. Рабочее давление устройства зачастую не превышает 1,5 бар. Иногда возникает необходимость его увеличить. Для этого накачивают воздух в бачок с помощью велосипедного насоса.

Как выбирают элементы группы безопасности:

• У клапана верхняя граница допустимого давления 2,5 бар.
• Манометр нужно выбирать с давлением в 4 атмосферы.

Как располагать элементы обвязки:

• Циркуляционный насос ставят перед камерой сгорания (перед теплообменником), там, где более низкая температура.
• Клапан и манометр монтируют при выходе из теплообменника, в месте, где давление начинает повышаться.
• Расширительный бачок монтируют в любом участке контура, но не рядом с насосом (колебания давления приведут к износу бачка).

Подключить котел

Обвязка двухконтурного котла

Двухтрубная система отопления в двухэтажном доме плюс теплый пол

Параллельное включение котлов

При параллельном включении (в случае отключения автоматики одного из котлов) вода из обратки проходит по отключенному котлу, преодолевая гидравлическое сопротивление его контура, что означает дополнительный расход электричества для циркуляционного насоса. Плюс к тому, обратка (охлажденка), пройдя через нерабочий котел, подмешивается к подаче от оставшегося в работе котла, которому, в свою очередь, приходится увеличивать мощность с целью компенсации подмеса от обратки. Чтобы этого не случалось, мастеру-сантехнику приходится перекрывать трубопроводы вручную (при помощи вентилей), либо устанавливать автоматику, снабженную сервоприводами.

Схемы системы отопления: самотечная, однотрубная, коллекторная.

Двухтрубная система отопления, разные схемы (схема Тихельмана)

Что такое отопительные контуры, их описание и балансировка, механизмы для ее выполнения

В независимой системе обогрева нередко встречается ситуация, когда удалённые от котла отопительные приборы отдают малое число тепла, чем установленные ближе. Проблема может заключаться не только в большой длине магистрали, но также и в неверно составленной схеме с единым контуром. Можно ли их сделать несколько и что такое отопительные контуры, их описание и балансировка?

Проблемы балансировки отопительных контуров

Самым обычным примером правильного распределения носителя тепла по нескольким потребителям считается теплоснабжение высотного дома. Если бы при его создании применялась одноконтурная схема – некоторые потребители остались бы без тепла. Благодаря этому в здании рассчитано несколько отопительных контуров. Аналогичный принцип можно задействовать и для независимой системы частного коттеджа либо дома.

Но в первую очередь необходимо разобраться, что такое отопительный контур. Представим, что на конкретном участке трубопровода происходит разветвление, и часть носителя тепла направляется по отдельному контуру в прочее помещение. При этом длина любого из контуров бывает самой разной, так как комнаты в доме имеют неодинаковые площади. В результате в общую обратную трубу проникает вода с различной степенью остывания. Но большая сложность заключается в неравномерном распределении тепла в доме. Для устранения этого нужна балансировка отопительных контуров.

Данный комплекс мер, направленные на одинаковое распределение носителя тепла в зависимости от длине каждой ветки системы отопления. Это можно учесть еще на шаге проектирования:

• Если в системе есть два отопительного контура – их длина должна быть ориентировочно равна. Для этого делают разграничение трубо-проводов по площадям любой комнаты;
• Установка сортировочных коллекторов. Их плюсы состоит в возможности применения особых элементов, которые в режиме автомат ограничивают приток носителя тепла. Определяющим показателем считается длина отопительного контура;
• Использование специализированных устройств, регулирующих объем горячей воды в зависимости от установленных значений.

Итогом предпринятых мер по балансировке отопительных контуров обязана стать однородная температура в каждом помещении дома.

Расчет балансировки отопительных контуров необходимо делать еще на шаге проектирования. Не всегда есть возможность сделать модификацию уже существующей системы.

Регулировка теплого гидравлического пола

Очень часто с трудностью терморегулирования могут столкнуться во время проектирования системы теплого гидравлического пола. Благодаря этому в его схеме обязательно предполагается коллектор, он отвечает за этот закрытый отопительный контур.

К каждому входному и выходному отрезку трубы подключаются некоторые контура. Не всегда их длина может быть одинаковой. Благодаря этому в конструкции учтены механизмы регулирования:

• Расходомер – ставится на обратный отрезок трубы коллектора. Он создает роль регулировки количественного показателя воды в зависимости от длины отопительного контура;
• Термостаты – ограничивают приток воды по показателю температуры.

Для с самого начала грамотного распределения носителя тепла по закрытому отопительному контуру нужно только выполнить простой расчет. Основным показателем считается объем каждого разветвления. Сумма данных значений будет отвечать 100%. Для расчета необходимо поделить объем каждого контура и определить показатель ограничения притока воды в него.

При балансировке теплого гидравлического пола с площадью больших размеров рекомендуется иметь в виду кол-во поворотов в каждом контуре. Они делают вспомогательные гидравлические сопротивления.

Коллекторная система обогрева

Более экстремальные организовать одинаковое распределение носителя тепла в схеме, которая состоит из 2-ух отопительных контуров. До недавна для этого применяли традиционные тройниковые распределители. Но они не имели возможности обеспечить результат который хочется получить – больший водный объем проходил по пути наименьшего сопротивления в плане гидравлики. В конце концов получалась существенная температурная разница в помещениях.

Выяснив, что такое контур в теплоснабжении на примере гидравлических полов с подогревом, аналогичную модель перенесли для всей системы дома. Лишь в данном варианте возникла возможность делать некоторые магистрали для всех помещений или группы комнат. Очень часто применяется двухконтурная система обогрева, которая если сравнивать с традиционной имеет такие плюсы:

• Возможность совершать регулировку расхода носителя тепла в каждом разветвлении при помощи расходометров. Аналогичным образом выполняется балансировка индивидуальных отопительных контуров без изменения показателей всей системы;
• По необходимости можно совсем исключить отопление помещений. Это может потребоваться для экономии текущих расходов по теплоснабжению;
• Отсутствие сильного влияния длины контура в теплоснабжения на температурный рабочий режим. Главное – установить регулирующую аппаратуру.

Минусом аналогичной схемы считается большая протяженность магистралей. Примерно для создания коллекторного теплоснабжения понадобится на 30-40% больше расходников, чем для обычного варианта. При этом становится больше общее кол-во носителя тепла, что увеличивает необходимую мощность отопительного котла.

Не имеет смысла устанавливать коллекторное теплоснабжение для домов с одним этажем площадью до 120 м?.

Балансировочный клапан

Но что сделать, если с самого начала есть уже готовая система обогрева, а описанные выше механизмы для регулировки контуров отсутствуют? Тогда в аналогичных закрытых контурах теплоснабжения можно поставить балансировочный клапан.

Близким подобием балансировочного клапана считается обыкновенная арматура запорная. Но исключительно в отличии от нее в механизме клапан предусматривается возможности автоматической или ручного регулирования притока носителя тепла в определенный отопительный контур. Для больших систем подбирают автоматизированные модели. Если же имеется возможность совершать ручную периодическую регулировку – можно поставить механический аналог.

Смысл его работы состоит в сокращении притока носителя тепла в отдельную магистраль. Для этого в конструкции предполагается шток, исполняющий запорную функцию.

При подборе конкретной модели нужно смотреть на следующие параметры данного оборудования:

• Значение давления среды работы – максимальное и номинальное;
• Разница давления в обратной и подающей трубе. Это важно, так как излишек носителя тепла перенаправляется в обратную магистраль;
• Значение скорости водного потока в трубах;
• Номинальный температурный рабочий режим системы.

Такие характеристики можно взять из ориентировочного расчета теплоснабжения, либо получить их эксперементальным путем способом несложных вычислений. Стоимость балансировочного клапана зависит от его практических возможностей, диаметра отрезка трубы и материала изготовления. Отлично себя зарекомендовали модели из нержавейки, работающие в режиме автомат.

Выяснив, что такое отопительные контуры и способы их балансировки можно улучшить показатели всей системы. Однако при этом важно наблюдать за показаниями давления в каждом из них, чтобы не создался лишний гидравлический напор.

Познакомиться с примером балансировки можно посмотрев материал:

Способы установки и монтаж

Прежде всего необходимо определиться с выбором источника энергии. Наиболее распространенными энергоносителями для частного дома является электричество и природный газ, предусматривающие различные особенности монтажа и эксплуатации теплового оборудования.

Обвязка двухконтурного котла.

Если первое не требует много места и особых мер безопасности, то для второго необходимо специальное помещение, в котором должна быть обеспечена естественная вентиляция и подведен дымоотвод. По правилам безопасности только там можно устанавливать газовый котел. Система обогрева, схема которой имеет два контура, может быть расположена как вертикально, так и горизонтально.

Выбор способа подключения

Подключение трубопроводов может быть верхним либо нижним. Первый способ позволяет воде циркулировать внутри батареи естественно, сверху вниз. Расширительный бак ставится в самой высокой точке разводки отопления. Вторая схема дает возможность провести трубы по потолку подвала для батарей первого этажа или внутри потолочного перекрытия для второго.

Подбор и размещение радиаторов

Также следует выбрать тип радиаторов, отчего часто зависит и способ их установки. Если они алюминиевые, стальные или биметаллические, то их можно навесить на стену с помощью специальных кронштейнов. Чугунные радиаторы надежней установить на специальные напольные крепления.

Батареи обычно располагают по центру оконных проемов частного дома, под подоконниками. Расстояние радиаторов от пола, подоконника и стены не должно быть менее 5 см. Трубопроводы могут быть как стальными, так и металлопластиковыми или пластиковыми. Насос устанавливается одновременно с прокладкой труб. Все контрольно-измерительные устройства устанавливают в верхней части проведенного трубопровода.

Отопление частного дома двухконтурным котлом – достаточно распространённое решение. Такой тип оборудования позволяет и отапливать все комнаты в здании, и греть воду для различных хозяйственных нужд. С помощью двухконтурного котла можно обеспечить в доме высокий уровень комфорта и при этом обойтись без покупки дополнительного оборудования. Однако нужно знать особенности и недостатки такой техники, чтобы смонтировать максимально эффективную и надёжную систему.

Правила установки оборудования в котельной

Котельная с установленным оборудованием.

Для правильной работы отопления необходимо организовать тепловой пункт или котельную.

Несмотря на системы автоматического управления и защиты, установленные в современных котлах, инструкция требует выполнения ряда правил при обустройстве котельной:

• Для установки оборудования необходимо выделить отдельное помещение площадью не менее 4 квадратных метров. В этом помещении должно быть хотя бы одно небольшое окно и нормальный дверной проем. Чаще всего котельную устраивают в подвале или хозяйственном помещении первого этажа, но можно вынести ее и в отдельную постройку;
• Отделка котельной должна быть изготовлена из негорючих материалов: плитки, штукатурки и т.д.;
• Для нормальной работы оборудования и безопасности истопника в котельной должен быть нормальный приток воздуха. Для этого в стене делают незакрываемый продух;
• Выход выхлопных газов осуществляется через отдельный дымоход, выводить его в вытяжку системы вентиляции недопустимо по технике безопасности;
• Пол под котлом накрывают стальным листом не менее 1 м2;
• Выход дымохода поднимают выше уровня конька крыши на метр.

Используйте негорючую отделку.

Важно! Правила обустройства теплового пункта следует выполнять неукоснительно для вашей же безопасности. В случае использования газового оборудования необходимо ознакомиться с техникой безопасности и правилами эксплуатации.

Корректировка работы системы

Схема водяного отопления частного дома.

Для достижения нужного режима работы системы следует откорректировать некоторые ее параметры. Для этого ограничители (дроссели) каждой батареи необходимо отрегулировать. Начинать нужно с первой батареи по направлению движения жидкости от котла. Такая процедура позволит уменьшить подачу теплоносителя сразу после его нагрева и увеличить его расход в крайних точках системы. Детально операция выглядит следующим образом: постепенно перекрываем задвижки на радиаторах и контролируем изменение температуры в крайних точках системы, простого прикосновения хватит, чтобы ощутить малейшие колебания. Последовательно проделывать процедуру со всеми дросселями батарей в выбранном направлении.

Необходимо помнить пару важных условий, которые будут сопровождать процесс корректировки работы двухконтурной отопительной системы. А именно, что на достижение удовлетворительных результатов установки желаемого температурного режима потребуется значительный промежуток времени, поскольку после поджатия каждого дросселя следует подождать, пока вся система адаптируется к изменениям режима и отобразит результат. Для более чуткой настройки все операции необходимо проводить своевременно. Холодное время года для коррекции температур не годится.

https://youtube.com/watch?v=xqjR5Zpjhpw

В современное время появилось много различных нововведений, в том числе и теплоносители, способные оставаться в стабильном агрегатном состоянии при резком понижении температур. То есть они не замерзают и не расширяются. Использование незамерзающего теплоносителя потребует некоторых финансовых затрат, зато позволит сэкономить время на ежесезонном опорожнении и наполнении системы отопления.

Однотрубная система — горизонтальная и вертикальная

В малоэтажном частном строительстве две эти системы используются очень часто. Но если для одноэтажных коттеджей подойдет горизонтальная разводка, то для двухэтажных только вертикальная

Здесь важно понять принцип работы системы и определиться, какую лучше выбрать

К примеру, горизонтальная разводка труб потребует соблюдения определенных правил в процессе ее монтажа. В частности, определенного уклона магистрали обратки. Здесь необходимо точно выставить радиаторы отопления в одной плоскости, чтобы не получилось перепадов высот верхних точек. Вот почему такая схема считается не очень простой. Конечно, с ней можно справиться и своими руками, но даже профессионалы говорят о сложности монтажного процесса. А установка циркуляционного насоса решает все проблемы разом.

Схема «ленинградки»

К примеру, не нужно будет наращивать дополнительные секции на батареях. Созданное внутри системы небольшое давление теплоносителя обеспечит его равномерное распределение по всем отопительным приборам. И это большой плюс. Не придется строго соблюдать пропорции и параметры трубопроводов и месторасположение отопительных приборов. Насос все это скомпенсирует. Но с ним есть и проблемы, потому что этот агрегат работает от сети электрического тока. Небольшой сбой в подаче электричества — и все преимущества сразу становятся недостатками. Вот почему даже при установке циркуляционного насоса мастера стараются придерживаться всех требований монтажа системы.

Преимущества и недостатки

Особого внимания к безопасности требуют деревянные дома.

Теперь рассмотрим плюсы и минусы использования системы с двойным контуром.

Начнем с положительных моментов:

• Достигается заметная экономия пространства в доме: за счет отсутствия дополнительного бойлера размеры котельной можно сделать меньшими. Это особенно актуально для небольших домов, где места и так мало. В случае строительства специальной пристройки для теплового пункта добавляется экономия средств и материалов;
• Стоимость двухконтурного агрегата ощутимо ниже стоимости котла с бойлером или двух котлов;
• Подключение второго котла или бойлера косвенного нагрева значительно усложняет монтажные работы, требует дополнительной арматуры и трубопровода, средств автоматики и контроля;
• В случае использования газа вам не понадобиться подключать два устройства с получением разрешений и пуско-наладочными работами, которые следует производить с помощью специалистов.

Компактные размеры и дешевизна – главные преимущества.

Важно! Основным критерием выбора таких устройств является экономия места и средств. В народе такие агрегаты прозвали «котлы для бедных», но, как известно, бедность – не порок

Теперь обсудим отрицательные стороны данной схемы:

• Устройства с проточным нагревом воды не слишком удобны в эксплуатации: достаточно сложно регулировать температуру воды, особенно при изменении напора. Этот эффект знаком владельцам газовых колонок старого образца;
• Коаксиальный теплообменник может работать либо на обогрев, либо на отопление. Это приводит к тому, что при длительном использовании ГВС дом может заметно остыть;
• При поломке совмещенного теплообменника отопление работать не сможет до его замены;
• Нагрев проточной воды требует двукратного увеличения мощности, а это приводит к увеличению габаритов и массы изделия;
• Электрические котлы в режиме нагрева проточной воды будут также работать с двойной мощностью, а это потребует подключения к трехфазной сети 380 В, которая есть далеко не везде.

Для стабилизации температуры проточной воды можно использовать тепловой аккумулятор.

Важно! Очевидно, что схема достаточно противоречива, и решать здесь только вам. Конечно, если покупка более удобного и дорогого оборудования для вас непосильна, то выбор здесь предсказуем

Подключение газового оборудования

Специалист газовой службы за работой.

Важно! Производить подключение газовой магистрали своими руками строго запрещено. Это чревато высокими штрафами и достаточно опасно. Поэтому для того, чтобы наладить работу газового котла, вам придется выполнить определенный порядок действий.

Сначала необходимо обратиться в БТИ и внести изменения в план дома с внесением соответствующих пометок и обозначением котельного помещения. Также изменения вносят в техпаспорт объекта.

Обращаемся в бюро технической инвентаризации по месту жительства.

Затем необходимо обратиться в газовую службу и подать заявление на подключение котла. Понадобиться предоставить технический паспорт устройства.

После этого следует произвести установку оборудования и монтаж всей системы, кроме подключения газовой магистрали. Счетчик газа должен быть также установлен и опломбирован.

Подключение производит специалист газовой службы.

Теперь приглашаем специалиста газовой службы, который подключает котел к магистрали. Параллельно подаем заявку инспектору на ввод оборудования в эксплуатацию.

Наконец, инспектор проверяет правильность подключения, оформляет разрешительные документы и в случае если претензий нет, пускает в систему газ.

Инспектор производит проверку и запускает котел в работу.

Нижняя разводка

Тут проводящую теплоноситель трубу устанавливают прямо под подоконником, а обратную – около пола.

Давления в трубах не очень высокое, поэтому приходится использовать насосы. Не исключено завоздушивание. Чтобы избежать этого недостатка, следует установить краны Маевского на этаже. Если дом многоэтажный, то этот кран должен находиться на каждом из этажей.

Разводку можно прокладывать только до дверного проёма или установить две независимые друг от друга системы отопления в обе стороны от двери.

Расширительный бачок легко установить в любом месте. Если он закрытый, то его можно расположить в комнатах, а не на чердаке, что является удобным. Нижняя разводка не бросается в глаза

Это важно, если вы заботитесь о том, чтобы разводка приемлемо вписывалась в декор вашей комнате

Разновидности газовых шлангов

Если рассматривать газовые шланги, то следует разделить их на три разновидности, которые отличаются между собой по материалу изготовления. Таким образом, в продаже можно встретить сильфонные подводки; резиновые рукава, которые снабжаются металлической оплеткой; а также резинотканевые элементы. Гибкая подводка на основе резинотканевых рукавов является самой мягкой, это качество можно назвать отрицательным, так как механическая жесткость находится на минимальном уровне. В качестве преимущества выступает то, что резиновые изделия не способны проводить электрический ток. Более распространены сегодня среди потребителей шланги с металлической оплеткой. Причина такой популярности выражена в низкой стоимости. Подобный газовый рукав отличается от подводок, предназначенных для воды, тем, что на его поверхности можно найти желтую полосу. Гибкая подводка сильфонного типа отличается максимальной жесткостью и надежностью среди остальных разновидностей шлангов. За подобный товар придется заплатить наиболее высокую стоимость, нормативная документация рекомендует установку изделий именно такого типа. Обусловлено это тем, что подобный материал превосходно справляется с воздействием высокого давления, которое создается газовым потоком.

Двухконтурная система отопления

Двухконтурная система отопления для частного дома имеет более сложное строение, чем классическая одноконтурная. При этом преимущества таких систем неоспоримы. Представляет собой два замкнутых контура, одним из которых осуществляется подача теплоносителя к радиаторам, а другим – возвращение его в котел.

Применяется двухконтурное отопление для всех типов зданий.

• Практически полностью отсутствуют потери теплоносителя при подаче к радиаторам.
• Обеспечивается подача теплоносителя с одинаковой температурой ко всем радиаторам системы.
• Использование труб малого диаметра сокращает материальные затраты.
• Высокая надежность.
• Большой КПД установки.
• Возможность установки регулирующей арматуры на каждый радиатор, т.е. температуру каждого нагревательного элемента можно регулировать отдельно от других.
• Низкий расход воды и электроэнергии.
• Отсутствие громоздких конструкций – лучшее решение для современных интерьеров.
• Простота внедрения в существующий дом.

Типы системы относительно оси расположения трубопровода:

• Горизонтальные. Устанавливается в одноэтажных домах большой площади.
• Вертикальные. Возможно применение в многоэтажных домах. Контур каждого этажа врезается в общий стояк системы. Преимуществом является отсутствие завоздушивания системы – воздух выходит из системы через расширительный бак.

В обоих случаях необходима балансировка. Для вертикального типа балансировка производится по стояку.

Преимуществом обоих систем является большая теплоотдача и высокая гидравлическая устойчивость.

1. Верхняя. Разводка труб осуществляется в верхней точке трубопровода. Расширительный бак располагается там же. Данный тип не может быть установлен в домах без чердака.
2. Нижняя. Разводка труб осуществляется в подвале или цокольном этаже. При этом следует учитывать, что трубы обратного контура должны быть заложены еще ниже подающий. Поэтому допускается укладка труб в подполе.

Конструктивный состав и основные достоинства

Система обогрева бывает открытая, закрытая или даже трехтрубная, но оптимальным можно признать отопление, имеющее два контура. Двухконтурная система отопления позволяет обеспечить дом из одного источника тепла и отоплением, и горячей водой.

Схема двухконтурной системы отопления.

Для нормального функционирования система отопления должна включать в себя:

1. котел;
2. расширительный бак;
3. отопительные приборы;
4. трубы и запорно-регулирующую арматуру;
5. элементы контроля и автоматики;
6. циркуляционный насос.

С помощью насоса теплоноситель может быстро подаваться в батареи, что увеличивает КПД всей инженерной сети.

Верхняя разводка

Трубы, подающие теплоноситель, устанавливают вверху помещения. Чаще ближе к потолку, выше окон. Это способствует появлению в них высокого давления. Трубы, подающие теплоноситель обратно в котёл, проходят по низу помещения, максимально близко к полу.

Двухтрубная система отопления частного дома с верхней разводкой требует наличия расширительного бачка. Герметичного или нет – это на выбор владельца.

Минусом верхней разводки является то, что часть тепла уходит вверх. Она не предназначена для обогрева помещений с большой площадью. Зато теплоноситель переносится с высокой скоростью.

Конструктивные особенности

Теплоносителем в подавляющем большинстве случаев является горячая вода, которая движется по замкнутому контуру из отопительного котла к батареям и обратно. К каждой из них подведены две трубы, по одной из которых подается горячая вода, а по другой остывшая возвращается в котел. Благодаря этому нагрев каждой из батарей можно регулировать индивидуально.

Двухконтурная система на основе котла.

По второму контуру к водопроводным смесителям подается подогретая вода для бытовых нужд частного дома. В сумме к нагревательному котлу подводятся 4 трубы: подающая и обратная от отопительных приборов, подающая от водопровода и питающая краны горячей водой.

Что делать, если дом большой по площади

План двухтрубной системы.

1. Для большого двухэтажного здания с большим числом раздельных помещений лучше всего подходит двухтрубная схема отопления. Она должна иметь верхний розлив и постоянную разводку радиаторов.
2. Прямо от генератора тепла согретая вода течет вверх по подающей трубе. Она огибает здание по его чердаку либо по потолку верхнего этажа.
3. Далее вода попадает в стояки, к ним подсоединены батареи. Они не размыкают полностью стояк. Каждый прибор оснащен регулировочным дросселем и перемычкой.
4. Желательно установить отсекающий вентиль на второй ветке подводящего трубопровода. Кран для стравливания воздуха можно поставить лишь один и прикрутить его у расширительного бачка на верхнем участке контура.
5. По второй (нижней) трубе, огибающей здание дом по подвалу либо полам первого этажа, вода течет обратно в котел.

То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов (например, насоса). Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете.

Повышение тепловой инерционности системы

Чугунная напольная батарея.

Вы можете повысить своими руками тепловую инерционность обогревательной системы.

1. Удобно сделать это, выбрав чуть большее сечение контурных труб, чем необходимо по проекту.
2. Также можно заменить батареи из алюминия на чугунные аналоги. Они имеют расширенный внутренний объем секций, который увеличивает теплопроводность и теплоемкость материала. Существует мнение, что все чугунные батареи для систем отопления имеют некрасивый дизайн. Однако, это не так. Да, морально устаревшие их модели советских времен все еще выпускаются. Но помимо них рынок предлагает и современные аналоги. Например, красивые напольные радиаторы из кованого чугуна либо настенные батареи с плоскими эстетичными формами.

Отопительная система с двумя котлами.

1. Нередко мансардный либо второй этаж дома зимой нужен лишь время от времени, например, для размещения гостей. Тогда оптимальный вариант – применить отопительную схему с двумя генераторами тепла и отдельными однотрубными контурами для каждого этажа.
2. В этом случае наверху котел будет эксплуатироваться большую часть времени в экономичном режиме, т.е. поддерживать режим температур около +5 градусов.

Наиболее дешевый способ преодолеть все проблемы

Система с накопительным баком.

1. Можно и самостоятельно усовершенствовать обогревательную сеть, во много раз повысив ее тепловую инерционность.
2. Для этого надо добавить в схему аккумулятор тепловой энергии (накопительный бак). Он представляет собой емкость объемом в 300/2000 л, которая имеет два соединительных патрубка. Бак следует хорошо теплоизолировать, для уменьшения тепловых потерь.
3. Емкость служит для накопления больших объемов нагретой воды. Если котел останавливается, то тратится запас тепла из этого бака. Понятно, что чем резервуар более объемен, тем радиаторы будут стыть медленнее.
4. Аккумулятор тепла можно поставить на любом из участков отопительной системы. Можно смонтировать его в подвале. Для этого надо разомкнуть нижний контур двумя патрубками. Есть возможность поставить агрегат в кладовке. Интересный вариант – превратить устройство в основу теплой лежанки. Ведь оно неизбежно будет отдавать некоторое количество тепла в атмосферу.
5. Аккумулятор скомпенсирует перепады температур теплоносителя, в тот период, пока котел будет согревать воду для ГВС. Он очень выгоден, если котел работает на электричестве.

Общие сведения об отопительной двухтрубной системе для приватизированного дома

Система отопления с 2-мя контурами – наиболее эффективный и хороший метод обогревания вашего дома. Её можно применять в личных домах любой этажности. Она дает возможность настраивать режим температур определенной комнаты без температурные изменения в остальных помещениях. Основная особенность системы двухтрубного типа состоит в делении обратного и прямого контура носителя тепла. По прямой (подающей) трубе вода которая нагрелась поступает из котла в отопительную систему, змеевики, отопительные приборы и систему пола с подогревом (если есть). Дальше остывший тепловой носитель по обратной трубе поступает опять в котел.

Разница между одноконтурной системой и двухконтурной

Рабочий принцип системы с одним контуром весьма прост: по одной и такой же трубе тепловой носитель подается от котла к отопительным приборам, которые размещены в обогреваемых помещениях.

Систему такого рода ещё называют ленинградской. Схему разводки и видео можно взглянуть здесь.

Профессионалы у подобной системы подчеркивают ряд минусов, главный из которых состоит в следующем: при любом типе разводки, температура носителя тепла, поступающая к дальним от котла отопительным приборам, будет существенна понижена. Единственным преимуществом подчеркивают низкую цену монтажа.

При двухконтурной системе обогрева приватизированного дома планируется подключение к отопительным приборам 2-ух труб – обратной и прямой. Вода, охлаждаясь в каждом индивидуальном радиаторе, не проникает в следующий отопительный прибор, а поступает по обратной трубе конкретно в котел отопления.

Система такого типа позволяет тепловому носителю пробраться во все отопительные приборы с ориентировочно одной и той же температурой, стало быть, и результативность обогревания будет большой.

Схема отопительной двухтрубной системы

Для дома в один этаж можно применять любой вид системы. Тут все завист от желаний и материального состояния хозяина недвижимого имущества.

Плюсы и минусы

Важным плюсом системы двухтрубного типа подчеркивают самые маленькие потери давления носителя тепла в системе, что дает возможность значительно экономить электрическую энергию, так как для перекачки носителя тепла можно применять маломощный насос циркуляционный.

Более того, небольшое гидравлическое давление дает возможность применять трубы малого диаметра.

Перейдите сюда, чтобы взглянуть варианты гидравлического расчета системы.

Если прямая и обратная труба оборудованы отсечными клапанами, то поменять любой отопительный прибор можно безостановочно всей системы, что при однотрубном варианте просто нереально.

Еще одно преимущество: возможность применять систему в двухэтажных и высотных зданиях.

Система будет работать и без установки циркулярного насоса, но ее результативность значительно уменьшается с каждым новым этажом.

Поэтому эксперты советуют для высотного дома дополнительно ставить насос.

Необходимо знать, что монтаж системы просит подробного планирования, квалифицированного нахождения места установки распределительного узла. Также стоить учесть и длину труб, отходящих от распределительного узла: длина всех отходящих труб должна быть примерна одинаковой.

Если разница в длине будет значительной, то на различных участках системы давление отличается. Если такое случится, то настроить систему сумеет исключительно мастер.

Также из минусов подчеркивают очень высокий расход труб и существенные денежные расходы на ее устройство.

Главные особенности системы двухтрубного типа

Система из двух труб подойдет для домов любой этажности

Система дает возможность подсоединять любое кол-во отопительных батарей. Врезка батарей может выполняться как во время монтажного процесса системы, так и после того как произошла установка ключевой линии.

Система дает возможность менять температуру в каждой индивидуальной комнате (регулятор можно ставить конкретно в отопительный прибор).

Благодаря подобной регуляции, можно поровнять температуру на любой батарее. При надобности можно любую батарею в определенном помещении вообще плотно закрыть.

Систему легко увеличить как в вертикальном, так и в горизонтальном направлении.

Говоря иначе, если к дому будет что-то пристраиваться, то менять систему нет надобности.

К примеру, если на протяжении какого-то времени к одноэтажному дому пристроен второй этаж, то новый вариант системы отличается от предыдущего только наличием добавочных 2-ух стояков:

• по первому будет выполняться перенос носителя тепла на второй этаж;
• по второму – отвод остывшего носителя тепла в обратку.

Варианты по типу разводки и направлению носителя тепла

Тупиковая система обогрева

В зависимости от направления движения носителя тепла, система из двух труб делится на:

• тупиковую, в которой движение носителя тепла от котла и обратно происходит в разных направлениях;
• прямоточную, в которой направление движения носителя тепла от котла и обратно сходится;
• с естественной и циркуляцией принудительного типа.

Двухтрубная система отопления в моем доме. Цена системы 1500 $.

Обустройство системы с конвективной циркуляцией носителя тепла выполняется исключительно в домах скромной площади – до 150 кв.м. В подобной системе применяются крупного диаметра, которые прокладывают под некоторым углом и жестко в горизонтальной поверхности.

Из минусов подчеркивают невозможность ее регулирования, а важным плюсом – полную энергетическая независимость.

В домах большой площади или многоэтажные применяется система с 2-мя контурами, в которой поставлен насос циркуляционный. Из минусов подчеркивают ее энергозависимость, а среди хороших качеств – трубоукладка выполняется без выполнения уклона.

Схематика отопительной системы с насосом.

Вид разводки может быть:

• по вертикали;
• горизонтальным.

Пример разводки горизонтальной

Горизонтальную конструкцию разводки применяют чаще, так как она замечательно подойдет для современных личных домов большой площади без простенков.

А дело все в том, что при панельно-каркасном домостроительстве и отсутствия в них простенков, установка стояков затруднена.

При двухтрубной горизонтальной системе стояки для отводов размещаются в помещениях не для проживания, а отопительные приборы, размещенные на одном этаже, подсоединяются к единому стояку.

При вертикальной конструкции разводки отопительные приборы, размещенные на различных этажах, присоединяются к одному стояку.

Это затрудняет монтаж и подключение батарей, тем более если вы выполняете все собственными руками. Мало того, становится больше и стоимость системы примерно на 20%.

Однако явные плюсы (эксплуатационная простота и отсутствие воздушных пробок) стоят всех забот во время установки и израсходованных средств.

Нижняя и верхняя разводка

Использование горизонтальных систем традиционного отопления вызвано увеличением площади строения, применения во время строительства каркасно-панельных конструкций, обустраиванием удлиненных световых проемов.

В аналогичных зданиях отсутствие отверстий в перекрытиях и простенков осложняют монтаж стояков, благодаря этому приборы отопления растягиваются под стенами.

Характерной спецификой системы с верхней разводкой считается прокладка разводящего трубопровода вверху помещения, а еще установка расширительного бачка в наивысшей точке контура отопления.

В основном, расширительный бачок ставят на отлично утипленном чердаке, благодаря этому для строения с крышей плоского типа вертикальная конструкция разводки не подойдет.

Вертикальная отопительная система с двумя трубами

Система с нижней разводкой отличается прокладкой «горячей» магистрали в цоколе строения, в подвальном или подпольном пространстве. Трубопровод обратки размещается еще ниже.

Схема нижней разводки

Подобный вариант просит обязательного включения верхней воздушной линии в контур, которая необходима для отвода из системы излишков воздуха.

Плюс ко всему, с целью улучшения движения носителя тепла котел нужно углублять, так как батареи размещаются немного больше. Это нужно для одинаковой транспортировки носителя тепла к приборам.

Два вида разводки можно использовать как при горизонтальном, так и при вертикальном расположении подающих труб. Однако в действительности вертикальная система обогрева очень часто встречается с нижней разводкой.

А дело все в том, что разница в температуре нагретого носителя тепла и обратки выполняет высокое давление в системе, которое становится больше с каждым дальнейшим этажом. Данное дополнительное давление при нижней разводке помогают одолевать тепловому носителю трубопровод.

В случае, когда решением архитектора устройство нижней разводки невозможно, используют верхнюю подающую магистраль.

Аналогичным образом, выбор того либо другого типа системы двухтрубного типа зависит от этажности и площади дома, архитектуры, используемых во время строительства материалов и, естественно, ваших материальных возможностей.

Спрашиваете «Какие отопительные батареи лучше»? Давайте вместе дадим ответ на данный вопрос, рассмотрев модели из различного типа материала.

Монтаж системы

Схема системы отопления частного дома.

Система отопления должна быть оборудована до отделки помещений, так как ее сооружение сопряжено с некоторыми строительными работами. После подключения к источнику воды и заполнения системы производится запал горелки котла, о чем обычно сообщается в руководстве пользователя или инструкции по эксплуатации на котел.

Расширительный бачок желательно вывести в пространство между потолком и крышей дома. Если чердачное помещение не предусмотрено, он располагается в верхней точке трубы прямой подачи. Емкость расширительного бачка должна быть не менее 10% от всего объема воды, находящегося в системе водяного отопления.

Разводка системы водяного отопления для одноэтажного частного дома и последовательность ее подключения производится по предварительно составленной схеме с применением умелых рук и надежных инструментов. Вот их перечень:

• строительный уровень;
• рулетка;
• гаечный ключ;
• сварочный аппарат (если для системы водяного отопления выбраны стальные, а не металлопластиковые трубы);
• перфоратор (или зубило и молоток) для прохода сквозь стены.

Рекомендации по сборке

Разметка под радиаторы производится по факту с учетом площади каждого отдельно взятого помещения, степени его утепления (стены, окна, двери, потолок) и расположения в нем окон.

Выбор котла — основополагающий момент, так как именно он должен создавать достаточное количество тепла для поддержания заданной температуры теплоносителя в системе.

Труба прямой подачи, как и вся система горизонтальных труб и радиаторов, должна быть смонтирована таким образом, чтобы возникающие время от времени в системе воздушные пузырьки не образовали пробку, которая может отключить часть дома от обогрева.

Схема двухтрубной системы отопления.

При выборе котла нужно прочитать инструкцию, чтобы понять, каким образом второй контур нагревает воду: проточным способом или содержит резервуар. Но и в том, и в другом случае дополнительного расхода воды и газа избежать не удастся. С другой стороны, если установить одноконтурный котел, то для горячей воды придется покупать бойлер или колонку. что увеличит финансовые вложения.

Каким трубам и радиаторам отдавать предпочтение для того, чтобы собрать систему автономного отопления в квартире или частном доме, зависит от возможностей владельца. Традиционно использовавшиеся до недавнего времени стальные трубы и чугунные батареи постепенно уходят в прошлое. Не столько из-за стоимости и качества, сколько из-за лишних хлопот при монтаже системы отопления. Им на смену приходят металлопластиковые трубы, не требующие использования сварки непосредственно в частном доме или квартире.

Большое значение для комфортного пользования горячей водой имеет длина линии между двухконтурным котлом и точкой водоразбора.

В системе отопления воду сливать не рекомендуется, так как во время первого прогрева из нее осаждаются соли, минералы и органические включения, наличие которых приводит к сокращению срока службы труб и радиаторов.

Кроме четкого выставления всех труб по уровню обязательно нужно позаботиться о правильном подключении системы водяного отопления к двухконтурному котлу. Все точки подвода и отвода теплоносителя обозначены в инструкции на котел. Это требование справедливо и в том случае, когда выбирается одноконтурная система индивидуального водяного отопления, только разобраться с таким котлом намного проще.

Как определить мощность котла и объем бойлера

Двухконтурная и одноконтурная система отопления выдвигают разные требования к мощности оборудования, так как в первом случае расход тепла будет заметно выше. Однако для чугунного теплообменника мощность не должна быть чрезмерной, так как при попадании небольших капель конденсата чугун имеет свойство трескаться.

Правильная мощность означает, что температура в камере сгорания не будет превышать 90 градусов – это существенно увеличит долговечность оборудования. Максимальная мощность, рассчитанная для дома общей площадью в 100 кв. м. не должна превышать 38 кВт.

Мощность бойлера зависит от условий его использования. Обычно на нем указывают две цифры, к примеру, 12/24 кВт. Первая показывает расход энергии в режиме отопления, вторая указывает на мощность, при которой быстро нагревается вода.

Емкость бойлера рассчитывается из его предполагаемого использования. 10 литров горячей воды хватает на полноценное мытье посуды для семьи, 30 литров достаточно, чтобы быстро принять душ, 100 литров – принять ванну и использовать горячую воду для большой стирки.

Примечание: установка любого газового котла обязательно требует покупки и установки газовых счетчиков

Важно учесть это при составлении сметы и планировании работ

Разновидности двухконтурных систем отопления

Двухтрубных систем отопления существует множество разновидностей, которые классифицируются по отдельным признакам. Однако, не все они используются в быту. Целесообразно будет разобраться в основных схемах строения отопительных конструкций с двумя контурами.

Горизонтальная и вертикальная схемы монтажа

Двухтрубная вертикальная система отопления.

Двухтрубная горизонтальная система отопления.

В зависимости от схемы монтажа двухконтурные отопительные системы подразделяются на горизонтальную и вертикальную.

Вертикальная система отопления предполагает наличие нескольких отдельных стояков, количество которых зависит от числа этажей, а также радиаторов, расположенных друг над другом. Горизонтальная же схема имеет один или два стояка и по несколько источников обогрева помещения, которые устанавливаются на одном этаже.

Верхняя и нижняя разводки

Отличительная особенность данных разновидностей – место расположения отопительного котла и расширительного бака. При верхней разводке они устанавливаются обычно под крышей строения, а под нижней подразумевается, что нагревательный прибор расположен под основной частью всей конструкции, как правило, в подвальном помещении.

Системы с попутным и встречным движениями воды

Схема с встречным движением теплоносителя.

Схема с попутным движением теплоносителя.

Под конструкцией с попутным движением имеется в виду система, где нагретая жидкость в обеих магистралях проходит в одном направлении.

В случае со встречным, охлажденная вода из радиаторов выходит со стороны, обратной той, с которой она поступила от нагревательного элемента. При этом, данная конструкция предполагает наличие конечного радиатора, где будут соединяться две самые удаленные точки обоих контуров.

Конструкции с естественной и принудительной циркуляцией

Схема конструкции с естественной циркуляцией делается таким образом, что движение теплоносителя обеспечивается за счет температурной разницы в контурах и их наклоне.

Система с принудительной циркуляцией подразумевает под собой установку на одном из контуров специального насоса, благодаря которому двигается теплоноситель. Как правило, он встраивается в трубу с обратным направлением воды. Данная схема наиболее популярна, так как позволяет равномерно распределять тепло по всему строению.

Устройство двухконтурного газового котла

Устройство двухконтурного настенного газового котла приведено на схеме:

1 — основной теплообменник; 2 — газовая горелка; 3 — расширительный бачок; 4 — циркуляционный насос; 5 — теплообменник для нагрева воды; 6 — термостатический клапан.

На схеме видно, что в двухконтурном котле есть ещё один теплообменник (5) – для нагревания воды. В этом теплообменнике встречаются два контура: контур водопроводной воды и контур теплоносителя системы отопления, но они движутся хоть и навстречу друг другу, но по разным трубкам, разделены между собой стенками трубок и не смешиваются друг с другом. Но стенки эти настолько тонки, что тепло легко передаётся от теплоносителя к водопроводной воде.

Теплообменник устроен в виде «гармошки» для улучшения теплообмена:

Вода (по трубке 2) и теплоноситель (по трубке 4) текут навстречу друг другу, в результате происходит теплообмен, и вода нагревается и выходит из котла по трубке 3.

Назначение выходящих патрубков вот:

Как правило, крайние патрубки для подключения к отоплению, вторые скраю — для подключения к водопроводу с холодной водой и выход горячей. Но уточняйте и в паспорте вашей модели котла.

Особенности двухтрубной схемы подключения

Затем переходим к следующему помещению, рассчитываем расход теплоносителя для него, суммируем с расходом для рассчитанного помещения и определяем диаметр трубы.

К примеру, однотрубная конструкция монтируется на втором этаже в виде водяного теплого пола, а двухтрубная устанавливается на первом.

Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб — свести их количество к минимуму.

С естественной циркуляцией Схема с естественной циркуляцией Теплоноситель нагревается в котле, расширяется и становится легче, поднимается в самую верхнюю точку. Комфорт в доме и приемлемый микроклимат можно задать как с однотрубной, так и с двухтрубной разводкой, но в первом случае придется постоянно контролировать процесс самостоятельно, но с двухтрубной существует больше возможностей автоматизировать процесс. Полипропилен Полипропиленовые трубопроводы монтируются с помощью специального приспособления для пайки. При поломке одного или даже нескольких радиаторов система может продолжать свою работу.

Выбор определенного варианта зависит от потребителя, его пожеланий и финансового положения. Возможность подключения и эксплуатации отопительной системы до полного завершения строительных или же ремонтных работ. Таким образом, каждый радиатор оснащен индивидуальной регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.

Преимущества и недостатки однотрубной и двухтрубной систем отопления

Котел отопления; 2. Кроме того, подключение труб для воздушных линий — это размещение стояков от пола до потолка в каждой комнате, что нивелирует все преимущества нижнего подключения. Но при этом забывают о падении температуры воды, в результате чего надо наращивать мощность радиаторов, то есть, добавлять секции.
Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов. Системы относятся к двухконтурной категории, согласно которой котел устанавливается на центральном участке сети и делит его на два примерно равных по длине контура Внешний вид комнаты с проложенными под потолком трубами недостаточно эстетичен.

Обратка укладывается с наклоном только уже от дальнего радиатора вниз к котлу, способствуя циркуляции. В этом случае можно даже совместить отвечающую за наличие горячей воды распределительную емкость и расширительный бак. Двухтрубная система отопления более сложна в монтаже, зато она обладает множеством неоспоримых достоинств — именно об этом и пойдет разговор в нашем обзоре. Далее воздух попадает в расширительный бак, откуда и удаляется. Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их. Как подключить котел отопления схема поключения

Куда обратиться за установкой?

Наша компания профессионально занимается установкой отопительных систем в зданиях разного назначения. Мы рекомендуем сделать заказ на комплексное оказание услуг. В него войдут:

1. Создание проекта отопительной системы для конкретно указанного помещения (здания, промышленного объекта). Наши специалисты проведут полный анализ площадей и рассчитают количество необходимого тепла. Они не допустят ошибок в расчетах, так как в противном случае система будет некорректно работать. Мы не хотим, чтобы наши клиенты дополнительно оплачивали ремонтные работы. Поэтому делаем все точно, качественно и в положенный срок.
2. Приобретение необходимых комплектующих. Эту заботу мы тоже готовы взять на себя. Мы давно работаем с надежными поставщиками высококачественных материалов для отопительных сетей. Заказчик сам выберет модель котла, радиаторов, трубопроводной арматуры. Наши мастера все привезут и установят в оговоренные сроки.
3. Установка котла в частном доме. Проводится после окончания подготовительных работ. Мы установим и наладим работу каждого элемента, проведем опрессовку и гидравлические испытания.

Мы гарантируем качественное исполнение всех работ. На отопительную систему выдается технический паспорт с указанием способа разводки, марок комплектующих и других технических характеристик.

Многолетний опыт мастеров нашей компании позволяет им быстро и эффективно справляться с любой проблемой. С нами сотрудничают промышленные предприятия с развитой инфраструктурой и владельцы частных загородных коттеджей. Мы устанавливаем отопительные системы в домах разной направленности: торговых точках, жилых помещениях, административных зданиях. Сотрудничая с нами, клиенты экономят время и финансовые средства.

Мы рекомендуем после установки системы отопления заключить с нашей компанией договор на сервисное обслуживание. Периодический технический осмотр поможет продлить срок эксплуатации системы. В обслуживание также входит проведение текущих и капитальных ремонтов. Мы оперативно реагируем на каждый звонок наших постоянных клиентов. Мы не завышаем цены, а делаем их оптимальными для каждого заказчика.

Схема отопления 2-х этажного дома: разновидности систем и общие сведения

Проектирование и монтаж систем отопления в двухэтажных частных домах – процесс довольно сложный, но вполне осуществимый. И независимо от того, какая из существующих схем будет применена, для монтажа не потребуется каких-либо специальных навыков. Достаточно базовых правил и аккуратного и четкого следования инструкциям. Именно эту информацию мы сегодня и попробуем предоставить уважаемому читателю как можно подробнее.

Отопление в частных домах может различаться не только энергетической составляющей, но и системами разводки – они могут быть как однотрубными, так и двухтрубными. Какие преимущества есть у одной схемы перед другой еще предстоит разобраться. И от того, насколько точно домашний мастер поймет разницу, зависит качество последующего проектирования и монтажа, равно как и комфортная температура во всех помещениях строения.

А пока можно сказать одно – имея на руках подробные схемы водяного отопленияв частном доме, своими руками его смонтировать вполне возможно. А для начала разберемся, каким оно может быть, исходя из энергетической составляющей.

Тепло необходимо в каждом доме. Ведь без него жить невозможно

Источниками тепла в жилых домах могут служить:

• электроэнергия – это могут быть не только различные обогреватели, но и котлы с подключением к гидросистеме отопления;
• природный или сжиженный газ – опять же котлы или различные обогреватели (к примеру, инфракрасные);
• альтернативные системы – геотермальное отопление;
• с применением твердого топлива – проще говоря печное отопление.

Такой котел легко обеспечит отоплением большой двухэтажный дом

Итак, разбираемся, что собой представляет тот или иной вид энергии, используемой для обогрева.

Подробная схема отопления 2-х этажного частного дома с принудительной циркуляцией — это комплекс элементов, состоящий из трубопроводов, котла, фитингов, температурных датчиков и других узлов. При правильном их выборе и монтаже расходы на обогрев жилья существенно снизятся, а жильцы будут довольны уютным микроклиматом. В настоящее время отопительная система двухэтажного дома может выполняться разными способами:

• однотрубным и двухтрубным;
• с верхней и нижней разводкой;
• с гравитационной циркуляцией и принудительной;
• со стояками горизонтального и вертикального положения;
• с вариантом магистрального движения теплоносителя;
• тупиковая схема.

Хозяин коттеджа выбирает самую приемлемую и эффективную систему, которая бы обеспечивала поддержание нужной температуры в доме определённый промежуток времени, была оснащена простым, функциональным и удобным управлением, давала возможность выполнения отопления по типу «тёплый пол». Оптимальным считается вариант обогрева, когда все устройства системы функционируют при помощи автоматики.

Принудительная схема отопления. Схема отопления с принудительной циркуляцией

Разновидности одноконтурных схем

С вертикальной системой разводки

В этом случае теплоноситель, разогретый котлом, по вертикально установленному стояку поднимается к самой верхней точке отопительной сети (на чердак или под потолок верхнего этажа), откуда затем стекает вниз, попутно нагревая расположенные на каждом этаже дома батареи.

Особенности конструирования и работы вертикальных контуров отопления состоят в следующем:

• перемещение теплоносителя может обеспечиваться естественным способом, без использования электрического оборудования;
• все участки труб должны быть проложены с небольшим уклоном в сторону котла, чтобы увеличить интенсивность циркуляции воды и избежать образования воздушных пробок;
• трубы сложно прятать в стенах, так как в этом случае вы вряд ли сможете соблюсти уклон;
• система работает абсолютно автономно, поэтому даже в случае аварийного прекращения подачи электроэнергии без тепла вы не останетесь.

Схема одноконтурного отопления с вертикальной разводкой

С горизонтальной системой разводки

Здесь вертикальный стояк не монтируется. Магистральный трубопровод проводится вдоль пола либо под ним. Если вы решили замаскировать трубы в бетонной стяжке, позаботьтесь об их теплоизоляции, иначе не избежать довольно значительных теплопотерь.

Кроме того, желательно и в этом случае соблюдать уклон:

• во-первых, сеть отопления сможет работать (хоть и менее эффективно) при отключении электроэнергии;
• во-вторых, при заполнении труб жидкостью вы избежите образования воздушных пробок.

Схема одноконтурного подключения с горизонтальной разводкой

Что делать, если дом большой по площади

План двухтрубной системы.

1. Для большого двухэтажного здания с большим числом раздельных помещений лучше всего подходит двухтрубная схема отопления. Она должна иметь верхний розлив и постоянную разводку радиаторов.
2. Прямо от генератора тепла согретая вода течет вверх по подающей трубе. Она огибает здание по его чердаку либо по потолку верхнего этажа.
3. Далее вода попадает в стояки, к ним подсоединены батареи. Они не размыкают полностью стояк. Каждый прибор оснащен регулировочным дросселем и перемычкой.
4. Желательно установить отсекающий вентиль на второй ветке подводящего трубопровода. Кран для стравливания воздуха можно поставить лишь один и прикрутить его у расширительного бачка на верхнем участке контура.
5. По второй (нижней) трубе, огибающей здание дом по подвалу либо полам первого этажа, вода течет обратно в котел.

Обратите внимание! Такая обвязка двухконтурного котла отопления имеет одно важное преимущество. Если нужно, она способна функционировать благодаря естественной циркуляции носителя тепла. В качестве разгонного коллектора тут будет выступать труба для течения воды к верхнему участку розлива

В качестве разгонного коллектора тут будет выступать труба для течения воды к верхнему участку розлива.

То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов (например, насоса). Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете.

Повышение тепловой инерционности системы

Чугунная напольная батарея.

Вы можете повысить своими руками тепловую инерционность обогревательной системы.

1. Удобно сделать это, выбрав чуть большее сечение контурных труб, чем необходимо по проекту.
2. Также можно заменить батареи из алюминия на чугунные аналоги. Они имеют расширенный внутренний объем секций, который увеличивает теплопроводность и теплоемкость материала. Существует мнение, что все чугунные батареи для систем отопления имеют некрасивый дизайн. Однако, это не так. Да, морально устаревшие их модели советских времен все еще выпускаются. Но помимо них рынок предлагает и современные аналоги. Например, красивые напольные радиаторы из кованого чугуна либо настенные батареи с плоскими эстетичными формами.

Отопительная система с двумя котлами.

1. Нередко мансардный либо второй этаж дома зимой нужен лишь время от времени, например, для размещения гостей. Тогда оптимальный вариант – применить отопительную схему с двумя генераторами тепла и отдельными однотрубными контурами для каждого этажа.
2. В этом случае наверху котел будет эксплуатироваться большую часть времени в экономичном режиме, т.е. поддерживать режим температур около +5 градусов.

Теплотехнический расчет

Комфорт в помещениях зависит не только от схемы прокладки, но и от количества тепловой энергии, которую батареи отдают воздуху комнат. Поэтому, чтобы не замерзнуть зимой, нужно сделать правильный теплотехнический расчет. Об этом, кстати, говорит и инструкция, закрепленная действующими СНиП.

Благодаря правильному расчету можно выбрать:

• котел нужной мощности – слабый не сможет обогреть дом, мощный будет зря жечь дорогостоящие энергоносители;
• радиаторы нужной площади – это поможет значительно сократить затраты на их покупку.

Расчеты можно произвести самостоятельно (с помощью специальной компьютерной программы) либо обратиться в специализированную инженерную фирму. Второй вариант более затратный, но так вы будете уверены в правильности предоставленных вам данных.

Перед монтажом отопления нужно выполнить теплотехнический расчет сооружения

Кроме того, инженеры этой организации подготовят и схему контуров отопления, вычерченную на предоставленном плане вашего дома (квартиры). Это значительно облегчит монтаж и поможет купить нужное количество материалов.
