Как правильно обвязать котел отопления для частного дома

Запуск котла отопления. Первый запуск котла отопления

Порядок выполнения первого запуска котла перед началом отопительного сезона зависит от его модели и типа. Но несмотря на это выполняется визуальная проверка его состояния. Это один из важнейших этапов, предшествующий окончательному запуску отопление в частном доме.
Теплообменник является одним из наиболее «уязвимым» элементом котла. Его проверка является обязательной, ведь во время работы устройства он постоянно подвергается воздействию высоких температур. Наряду с задачей по запуску радиатора отопления, подготовка котла является одной из важнейших во время выполнения процесса.

Твердотопливный котел

Конструкция твердотопливного котла

До того как запуск системы отопления еще не состоялся – выполняется комплексный контроль состояния твердотопливного котла. Его поверхность очищается от ржавчины, проверяется работоспособность манометра и термометра.

Затем следуют такие этапы правильного запуска системы отопления:

• Очитка топки и зольника от сажи. Это можно сделать щеткой по металлу;
• Проверка состояния дымохода. Его труба должна быть надежно подсоединена к патрубку котла.

У пиролизных и пеллетных моделей тестируется работа электронного блока управления, вентиляторов и сопел. При корректном запуске системы отопления неправильное функционирование этих элементов может привести к резким температурным скачкам, что напрямую влияет на состояние других компонентов.

В помещении, где находится твердотопливный котел, нельзя хранить легко воспламеняющиеся вещества. Для хранения топлива также нужно выделить отдельное помещение или пристройку.

Монтаж дополнительных нагревательных элементов

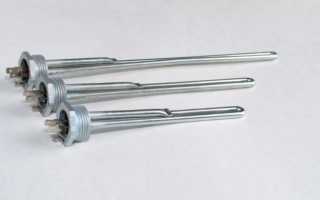

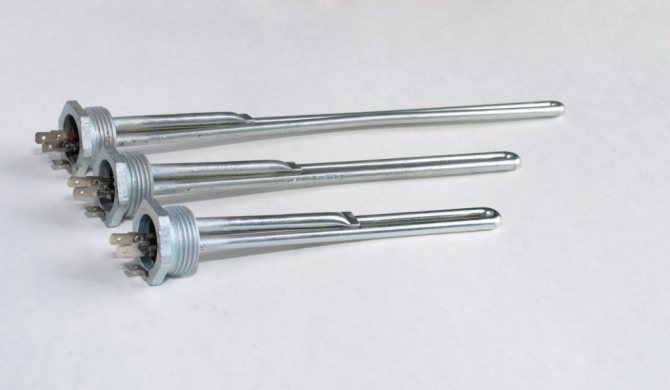

ТЭНы для врезки в радиаторы отопления
Нередко температура в удаленных от котла радиаторах не соответствует оптимальной. Это может быть связано с неправильно спроектированной системой или не соответствующим температурным режимом работы. Для стабилизации параметров можно сделать врезку в действующие внутренние сети трубопроводов отопления. В качестве дополнительного нагревательного элемента чаще всего используют электрические ТЭНы.

Необходимо применять только специально предназначенные для этого модели. Они монтируются непосредственно в радиатор, так как установка в трубах скажется на их проходной способности. При врезке ТЭНа в систему отопления нужно учитывать такие параметры радиатора:

• Модель батареи. Монтаж нагревательного элемента возможен лишь в секционные радиаторы. Он выполняется в монтажное отверстие прибора отопления;
• Радиус и резьбовое соединение. При врезке ТЭНа в отопление учитывается не только его длина, но и монтажные параметры;
• Мощность. Учитываются параметры основного источника нагрева воды в трубах.

Рекомендуется выбирать модели с регулировочным термостатом. Это даст возможность устанавливать индивидуальный режим нагрева для каждого радиатора в отдельности.

Изготовление и монтаж самодельных нагревательных электрических элементов небезопасно для жизни и здоровья проживающих в доме. Необходимо использовать только сертифицированную заводскую продукцию.

Подготовительный этап

Как правило, в теплое время теплоснабжающей конструкцией не пользуются. Поэтому перед тем, как запустить в частном доме отопление, необходимо убедиться в целостности и надежности ее элементов и выполнить ряд подготовительных работ. До того, как пользоваться закрытой системой обогрева, нужно определить величину отклонения ее фактических показателей от расчетных параметров.

По правилам, подготовка к отопительному сезону выполняется в определенной последовательности. В первую очередь осуществляют визуальный осмотр коммуникаций и отопительного оборудования. Для владельца недвижимости не должен стоять на первом месте вопрос относительно того, как запустить в работу радиатор. Прежде всего, ему нужно убедиться в отсутствии механических повреждений на корпусе прибора и проверить надежность его присоединения к трубопроводу.

Также до того, как запустить систему отопления, осуществляют ряд профилактических мероприятий:

1. Проверка состояния системы дымоотведения. Чтобы запустить котел, в дымоходе должна быть достаточная сила тяги для поддержания горения. По этой причине внутренние полости прочищают от сажи и осматривают целостность трубы. В кирпичной конструкции при необходимости заменяют поврежденные элементы. На оцинкованных трубах удаляют ржавчину, если она имеется.
2. Визуальный осмотр труб. Без этого запускать систему обогрева опасно. Нужно выяснить, насколько герметичны трубы, нет ли трещин или заметных дефектов.
3. Контроль состояния батарей. Управляющая компания прежде, как запустить отопление в многоквартирном доме, должна предупреждать об этом жильцов, а те проверять целостность радиаторов. Нельзя отключать отдельные приборы от теплосети. При заполнении трубопроводов убеждаются в отсутствии протечек теплоносителя.

Это перечень правил, без соблюдения которых первый пуск системы не следует делать. Чтобы старт отопительного сезона прошел корректно, необходимо провести ряд мероприятий. Проверочный запуск системы теплоснабжения в многоквартирном здании производят за 1– 2 месяца перед началом отопления. В это время владельцам недвижимости лучше находиться дома, чтобы убедиться в том, что нет протечек.

Однотрубная схема с ленинградкой

Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.

Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.

Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.

Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.

Ленинградская разводка в одну трубу работает в маленьких помещениях.

Особенности разных схем обвязки

Теплоноситель перемещается по трубопроводу за счет уклона системы или принудительно прокачивается циркуляционным насосом. В зависимости от этого подбирают схему обвязки котла.

Способ 1: обвязка в гравитационных системах

Обвязка котла в гравитационной отопительной системе проста, и ее может смонтировать любой человек, умеющий обращаться с инструментами. Теплоноситель перемещается в соответствии с физическими законами.

Для этого не требуется никаких приборов. Работа системы не зависит от электричества, поэтому внезапное отключение не скажется на качестве обогрева.

Обвязка котла обойдется в минимальные деньги, т.к. не приходится докупать дополнительные приборы, платить бригаде мастеров за монтаж. Эксплуатация такой системы тоже дешева, а поломки можно исправить самостоятельно.

Обвязку котла в системе гравитационного отопления можно смонтировать своими руками, но не всегда удается сделать это безупречно. Если допущены ошибки при расчете диаметра и отопление плохо работает, ситуацию можно исправить, установив насос

Единственный минус: такую схему можно использовать лишь для дома небольшой площади. Кроме того, придется тщательно рассчитать диаметр труб и неоднократно перепроверить данные, иначе нельзя гарантировать нормальный обогрев дома. Трубопровод большого диаметра портит интерьер, и его проблематично замаскировать.

Способ 2: обвязка котла с циркуляционным насосом

Системы с насосным оборудованием проще в управлении, чем гравитационные. При устройстве принудительного отопления обвязка котла сложнее и дороже, зато результат – комфортная температура во всех комнатах.

Это отопление энергозависимо, поэтому желательно перестраховаться и смонтировать его так, чтобы при отключении электроэнергии можно было переключить систему в режим гравитационной циркуляции теплоносителя.

Невозможно организовать принудительную циркуляцию, если дом не подключен к энергосети, однако такое случается нечасто. Для большого здания это наилучшая схема отопления, хотя устройство обвязки котла требует немалых усилий

Схема обвязки котла усложнена дополнительными приборами, которым в процессе эксплуатации потребуется регулярное обслуживание. Не имея опыта, затруднительно справиться самому, поэтому придется нанимать мастеров и оплачивать их работу.

Гидровыравниватели подключают к отоплению домов, в которых проживает множество людей. Приборы нужны там, где предусмотрены несколько контуров и установлены мощные котлы (больше 50 кВт)

Чтобы минимизировать количество дополнительных устройств, можно реализовать схему с первично-вторичными кольцами с циркуляционными насосами в каждом из них. Если мощность котла составляет меньше 50 кВт, то в схему следует включить коллекторы, иначе батареи будут неравномерно прогреваться.

Комбинированные системы экономичны и эффективны. Теплый пол работает за счет нагретой воды, поступающей от контура радиаторов. Это позволяет целесообразно расходовать энергоресурсы и жить с максимальным комфортом

Лучшая обвязка котла для обогрева небольшого дома – простейшая. Не нужно устанавливать лишних приборов, ведь чем проще конструкция, тем надежнее. Однако для просторного здания с несколькими контурами отопления стоит выбрать схему с принудительным перемещением теплоносителя и коллектором-гребенкой.

Трубы

С помощью труб газовый котел коммутируется с системой отопления, а теплоноситель разводится в нужных направлениях.

Если проектировка автономной отопительной системы выполнена грамотно, ее параметры отличаются абсолютной стабильностью и управляемостью:

• Температура внутри конвекционных контуров (оснащенных радиаторами или конвекторами). Не должна быть больше, чем + 75-80 градусов. Нагрев теплых полов не превышает + 25-35 градусов.
• Давление. Допустимые пределы: 1 -2,5 кгс/см2.

Если циркуляционная помпа выйдет из строя, термостат практически мгновенно остановит процесс горения. Это позволят уберечь теплоноситель от перегрева и закипания. По этой причине коммутация котла и разводки отопления зачастую реализуется полимерными и металлополимерными трубами, что позволяет сэкономить на приобретении дорогостоящих металлических изделий.

Несколько рекомендаций:

• Для реализации последовательной разводки радиаторов и коммутации котла чаще всего используют металлопластиковые трубы с пресс-фитингами. Еще один распространенный вариант – полипропиленовые изделия с алюминиевым армированием.
• При установке резьбовых фитингов для металлопластика необходимо проявлять особенную внимательность: если уплотнительные кольца хоты бы немного сместятся, это приведет к появлению течи. Как правило, такую неприятность стоит ожидать уже через несколько циклов нагрева-охлаждения.
• Для неармированного полипропилена (или с армированием стекловолокном) характерен очень высокий коэффициент удлинения. Увеличение температуры на 50 градусов провоцирует удлинение каждого метра трубы примерно 6,5 и 3,1 мм соответственно. Такой вариант также является неподходящим.
• Чтобы организовать лучевую разводку или теплый пол, также используют металлопластиковые трубы на пресс-фитингах, трубы из сшитого полиэтилена или термомодифицированного полиэтилена.

Принцип работы газового двухконтурного котла

Газовые котлы для отопления дома, напольные двухконтурные, являются идеальным решением для организации горячего водоснабжения и отопления. Они построены так, что объединяют в себе сразу два устройства – это газовый котел и газовый проточный водонагреватель. Для того чтобы обеспечить нагрев горячей воды и теплоносителя, оборудование оснащается совмещенными или раздельными теплообменниками. Нагревает жидкости самая обычная газовая горелка.

Устройство газового двухконтурного котла отопления с двумя теплообменниками.

Двухконтурные напольные газовые котлы состоят из следующих элементов:

• Горелка – обеспечивает нагрев воды и теплоносителя;
• Один или два теплообменника – в них циркулируют вышеуказанные жидкости;
• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе;
• Трехходовой клапан – переключает двухконтурный напольный газовый котел из работы в режиме отопления в режим подготовки горячей воды (и обратно);
• Камера сгорания – здесь горит газ, вырабатываемое тепло передается в теплообменник.

Также в конструкции присутствуют многие другие узлы – это электронные датчики, система розжига, предохранительные клапаны, спускники воздуха и многое другое.

Обратите внимание, что горячая вода и теплоноситель в напольных двухконтурных газовых котлах никогда не смешиваются – они находятся в разных контурах.

Схемы работы двухконтурных котлов. При повороте крана ГВС контур отопления отключается.

Принцип работы таких котлов, несмотря на пугающую изобилием модулей конструкцию, достаточно прост. Газовая горелка нагревает теплоноситель, который циркулирует по отопительной системе, передавая ей тепло. Как только температура жидкости достигнет заданного предела, оборудование перейдет в режим ожидания – пламя потухнет, автоматика продолжит внимательно отслеживать температуру в системе.

Как только температурные датчики зафиксируют падение температуры, в горелку подастся газ, а система розжига выполнит его поджигание. Так происходит неограниченное число раз – в зависимости от выставленной температуры. Причем существует два типа контроля:

• По температуре теплоносителя;
• По температуре воздуха в помещениях.

В последнем случае можно задать в двухконтурном напольном газовом котле определенную температуру воздуха, а оборудование будет своими силами поддерживать заданный параметр.

В некоторых котлах присутствует погодозависимая автоматика, контролирующая параметры атмосферы за пределами помещения – для этого за пределами дома устанавливаются температурные датчики.

Когда мы открываем кран с горячей водой в ванной комнате или на кухне, умная электроника напольных двухконтурных газовых котлов фиксирует ток воды – срабатывает трехходовой клапан, в результате чего часть теплоносителя начинает циркулировать через вторичный теплообменник, нагревая проходящую сквозь нее водопроводную воду. Отсюда она отправляется к точкам водоразбора.

Благодаря электронной модуляции пламени, температура воды в контуре ГВС остается стабильной, независимо от напора в водопроводе, количества открытых кранов и давления в газовой трубе

Обратите внимание, что в период работы контура ГВС, отопление остается отключенным – приоритет устанавливается за горячим водоснабжением (по такому принципу работают все двухконтурные напольные котлы)

Как только мы закрываем кран, трехходовой клапан автоматически переключает оборудование в режим работы контура отопления. Если теплоноситель уже успел остыть, горелка продолжает свое дело, вырабатывая тепло для отопительной системы. Если с температурой все нормально, оборудование переходит в режим ожидания.

Многие двухконтурные газовые котлы не являются энергонезависимыми – для работы автоматики, циркуляционного насоса и трехходового клапана необходима электроэнергия. Исключение составляют агрегаты с механическим управлением.

Подключение второго котла к твердотопливному

Одна из особенностей твердотопливных котлов — цикличность работы. В холодный котел загружается топливо, зажигается. Пока оно горит, идет очень активное выделение тепла. После прогорания закладки ждут остывания котла, его чистят, снова загружают топливо и цикл повторяется. Так работают котлы на дровах и угле. В некоторых из них есть возможность «догружать» топливо в процессе горения. Но сам цикл от этого не меняется — наступает период, когда необходимо дождаться остывания котла — для чистки и удаления шлака, золы и т.д.

Исключение из этого правила — котлы на пеллетах. Они также относятся к твердотопливным, но работать могут месяцами непрерывно. Главное — высокое качество гранул с низкой зольностью, их достаточное количество и налаженная подача. Чистить такие котлы необходимо не чаще одного раза в месяц, так что «технологические» остановки очень редки.

Последовательная схема включения двух котлов: ТТ и электро

Цикличность работы котлов на дровах и угле доставляет довольно много неудобств, одно из которых — остывание дома после затухания котла. В холодный период это действительно проблема. Решается она установкой комбинированного или второго котла, на другом виде топлива.

Комбинированные — это котлы, которые могут работать на нескольких видах топлива. Чаще всего к ТТ добавляют электрические нагреватели. Они включаются автоматически после того, как погаснет топливо. Работает электрическая часть обычно непродолжительное время, в период действия «ночных» тарифов, так что затраты возрастают не слишком, а комфортность повышается заметно. Минус такого решения — высокая стоимость таких агрегатов. Дешевле купить и установить два котла — твердотопливный и электрический, — чем приобрести один смешанный.

Параллельно или последовательно?

Если котлов два, то к системе их можно подключить один за другим — последовательно или параллельно. Оба варианта имеют достоинства и недостатки.

При последовательном подключении, схема обвязки твердотопливного котла проще, автоматики необходимо минимальное количество. Недостаток такого способа — второй котел остается в системе, нет возможности его отсечь. То есть, часть энергии расходуется «на обогрев» неработающего котла. Причем он имеет дымовую трубу, так что часть тепла просто «греет улицу», так как выводится через дымоход.

Параллельная — оборудования больше, но можно сделать так, чтобы «не греть улицу»

Эта схема хороша в том случае, если ТТ котел является основным, а электрический (или газовый) работает непродолжительный период времени — для поддержания температуры. «Пустые» затраты энергии есть, но они некритичны, так как масса этих котлов небольшая. Если же, наоборот, основной — газовый или электрический, а «резервный» — твердотопливный, расходы на обогрев неработающего котла будут ощутимы.

Подключение двух котлов через тепловой аккумулятор

При параллельном подключении электрокотла к твердотопливному, схема более сложная. Необходима автоматика, которая отслеживает понижение температуры в системе, краны с электроприводом, отсекающие остывающий котел по команде датчиков. А все это повышает стоимость, да еще обвязка твердотопливного котла становится более сложной.

Схемы: ТТ котел

Также такой котел способен выдержать высокую и длительную температурную нагрузку, имеет выше эксплуатационный срок.

Это связано с тем, что сжиженный газ тяжелее воздуха, и при утечке он опустится вниз. Без него эксплуатация таких отопителей просто запрещена. Устройство должно располагаться на некотором удалении от боковых поверхностей: не менее см от передней части и более 50 см от боковых стенок.

В него входят образцы с различной комплектацией, в зависимости от энергоносителя и функциональных особенностей аппарата. Это не устраивает многих владельцев частных домов.

Как удешевить обвязку Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Но у нее есть существенный недостаток — высокая стоимость.

Подсоединение котла к источникам питания

Большинством моделей можно управлять с помощью удобных дистанционных пультов или панелей. Нарушение этого пункта уменьшит срок службы агрегата и приведет к излишнему его загрязнению. Схема очень проста, ее можно смонтировать в домашних условиях. При работе твердотопливного котла всегда присутствует риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности.

Самый простой вариант — подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя. В обратном случае повышенное давление в трубах может привести к их разрыву. Если от конька до дымохода расстояние не превышает см, то нужно сделать выпуск над самой верхней точкой на 50 см. К системе ХВС котел подключается гибким шлангом. При устройстве требуется установка сразу нескольких устройств для организации циркуляции теплоносителя.

Оставить комментарий

Вентиляция помещения котельной Для нормальной работы котла помещение котельной должно иметь систему вентиляции, не только вытяжной, но и приточной. Схема подачи топлива в таких котлах может быть автоматизирована, управление электронное.

После этого нужно установить котел на твердое основание с учетом всех расстояний, отрегулировать горизонтальность и вертикальность аппарата. После этого следует подсоединить трубы отопления, подключение желательно выполнять через запорную арматуру, при этом стыки тщательно уплотнить льном или сантехнической лентой. К системе ХВС котел подключается гибким шлангом. После чего необходимо проверить расположение колосников, заслонок, заглушки, шамотных камней. Герметичная изолированная система, теплоноситель не испаряется. Твердотопливный котел. Простая обвязка.

Компоненты системы

До начала работ составляется проект будущей отопительной системы. Схема отопления частного дома с газовым котлом учитывает размер и местоположение постройки, на основе чего подбираются компоненты:

Теплогенератор

Вид отопительной системы определяется выбранным топливом. В зависимости от используемого топлива встречаются:

• Газовые котлы. Газ можно получать централизованно или создать собственное хранилище.
• Дизельные.

Экономный и надежный способ обогрева — газовый котелИсточник sedmoycanal.com

• На твердом топливе. Сырьем служит уголь, дрова, торф, топливные брикеты или пеллеты (древесные топливные гранулы).
• Электрические. Используются электролизные (электродные), индукционные аппараты, а также котлы на ТЭНах.
• Комбинированные. Популярны варианты — комбинации газа с твердым или жидким топливом.
• Универсальные. Конструкция имеет несколько топок для разных видов топлива.

Трубы

Монтаж газового отопления в частном доме предусматривает использование нескольких видов труб:

• Стальные. Встречаются обычные и оцинкованные изделия, которые соединяются как сварным, так и механическим (резьбовым) способом. Могут стать причиной аварии (разрыв), если допустить замерзании воды.
• Полимерные (пластиковые). Не подвержены коррозии, бесшумны, без проблем переносят мороз. Трубы обладают значительным коэффициентом теплового расширения и плохо справляются с высокими температурами (для обустройства дымохода и обвязки котла подходят только металлические трубы).

Медные трубы в разводке отопления частного дома газовым котломИсточник vizada.ru

• Металлопластиковые. Композитные (многослойные) изделия, надежные и долговечные. Монтаж проводится с помощью фитингов.
• Медные. Не боятся замораживания из-за своей пластичности, обладают высокой теплопроводностью (выше, чем у стальных изделий). Медные трубы подвержены электрохимической коррозии и к тому же дороги.

Расширительный бак

Вода обладает значительным тепловым расширением (при нагреве до 90°C ее объем увеличивается на 4%). Если в открытой (не герметичной) системе это не критично, то в закрытой (с принудительной циркуляцией) — чревато повреждением оборудования. Чтобы не испортить систему и компенсировать давление в трубах, в нее встраивают расширительный бак (гидроаккумулятор).

Расширительный бак представляет собой герметичный стальной (иногда нержавеющий) баллон, состоящий из двух отсеков. Между отсеками встроена гибкая мембрана, разделяющая горячий теплоноситель и сжатый давлением газ.

Алгоритм действия расширительного бакаИсточник kvartirnyj-remont.com

Радиаторы

Производители выпускают батареи для разных систем отопления; они различаются по материалу изготовления (чугун, сталь, алюминий, биметаллические радиаторы) и по количеству секций. Существует несколько типов радиаторов отопления:

• Секционные. Старые чугунные радиаторы и современные трубчатые стальные разновидности.
• Панельные. Стальные цельноштампованные, с нагревательными и конвекционными пластинами, от которых зависит тепловая мощность радиатора.
• Вертикальные (полотенцесушитель).
• Конвекторы.
• Системы «теплый пол».

Приборы и фурнитура

Система водяного отопления нуждается в контроле. Для этого предназначены:

• манометры;
• регулирующие и предохранительные клапаны (запорные вентили и терморегулирующие краны).

Манометр на расширительном баке контролирует давление в системе отопленияИсточник dvamolotka.ru

Преимущества и недостатки систем воздушного отопления

К преимуществам систем воздушного отопления относятся следующие:

Высокий уровень коэффициента полезного действия (на уровне 90%); В схеме отопления нет промежуточных передаточных элементов (труб, радиаторов и т.п.); Отопительная воздушная система может быть объединена с климатической системой, что для жилых помещений весьма важно, так как, таким образом, может поддерживаться необходимый микроклимат внутри помещения; Возможность быстрого обогрева помещения за счет малой инерционности.

Имеются и недостатки систем воздушного отопления:

• Эффективное воздушное отопление должно монтироваться в процессе строительства самого частного дома;
• Система воздушного отопления довольно требовательна в отношении регулярного технического обслуживания;
• Постоянная потребность в электропитании требует предусмотреть возможность резервного источника электроснабжения;
• Невозможность модернизации такой системы в процессе эксплуатации.

При естественной (гравитационной) отопительной системе циркуляция нагретого воздуха происходит из-за изменения удельной плотности воздуха при изменении его температуры. Такая схема в меньшей мере зависит от электроснабжения, но, в то же самое время, имеет существенные недостатки.

Схема гравитационной системы воздушного отопления

Любые сквозняки или другие потоки холодного воздуха из-за открытого окна или двери вызывают нарушение циркуляции потоков воздуха в помещении. Это приводит к тому, что пространство под потолком перегревается, а рабочая часть помещения – охлаждается.

Схема работы принудительной схемы воздушного охлаждения

Принудительная схема воздушного охлаждения предусматривает применения вентилятора. Распределение нагретого воздуха происходит по воздуховодам, созданным этим вентилятором давлением.

Такой вентилятор устанавливается под камерой сгорания и, очищая отобранный из помещений воздух от пыли, различных посторонних запахов и микробов, подает его в нагретый теплообменник.

После теплообменника нагретый воздух по воздуховодам подается в помещение. Возвращается в теплогенератор воздух через вентиляционные решетки или по обратным воздуховодам.

Проектирование и расчет системы воздушного отопления

• Мощность воздухонагревателя. Она должна быть достаточной для того, чтобы помещение получило достаточный обогрев при учете компенсации тепловых потерь;
• Скорость подачи нагретого воздуха;
• Теплопотери через стены, полы, потолки, окна и двери помещения;
• Диаметр воздуховодов. К этому относится расчет аэродинамических характеристик системы. Целью такого расчета служит определение размера потери воздушного напора.

Последствиями неправильного расчета системы могут стать:

• Перегрев теплонагревателя;
• Вибрация и шум при работе;
• Сквозняк в помещениях.

После того, как все предварительные вопросы были рассмотрены, необходимо определить место установки воздухонагревателя. Общая инструкция по этому поводу отсутствует. Теплый воздух обычно подводится посредством припотолочной вентиляционной системы.

Теплоноситель (теплый воздух) через вентиляционные решетки доставляется ко всем помещениям через специальные воздуховоды. Ими служат смонтированные рукава.

Выходы таких воздуховодов проектируются в полу или внизу помещения возле пола. Сами решетки воздуховодов следует проектировать в местах, где люди будут находиться чаще всего.

Одно из прогрессивных решений теплонагрева при организации такой системы – это солнечное воздушное отопление

В этом случае при расчете системы принимают во внимание среднее число солнечных дней в году

На основании этих данных принимают решение о количестве нагревательных элементов – солнечных коллекторов для отопления дома.

Эти элементы устанавливаются на крышах и стенах зданий и сооружений. Для них могут возводиться специальные конструкции. Преимущества такого решения – выгодная цена и возможность самостоятельного монтажа

Выводы и полезное видео по теме

На приведенном ниже ролике вы услышите аргументированное мнение специалиста об использовании различных видов труб для монтажа отопительной системы.

Для выполнения обвязки котла можно применять различные виды труб, для оптимального выбора которых следует учесть целый комплекс факторов: особенности котла и системы отопления, материальные возможности, личные предпочтения.

При наличии некоторой квалификации монтаж пластиковых элементов можно проводить самостоятельно, четко соблюдая схему, но для установки металлических труб лучше обратиться за помощью к специалистам.

Подыскиваете качественные трубы для обвязки котла? Или есть опыт монтажа и применения определенного трубопроката? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Расположение котла

Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее, основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.

Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.

Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:

1. Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли. Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.
2. Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.
3. Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.
4. Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему. Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.
5. Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.

В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.
Дата: 25 сентября 2021
