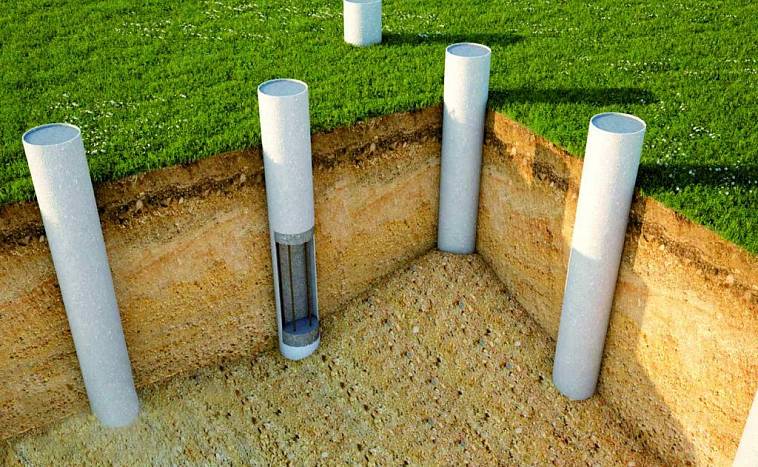

Понятие, конструктивные особенности свайного основания

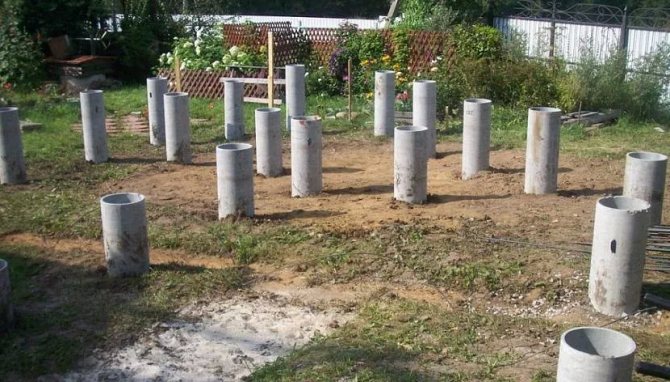

Природный асбест является сырьевым минералом для изготовления труб. Это плотный влагонепроницаемый материал, не подверженный коррозии, индифферентный к химически агрессивным средам, отлично служит в качестве несъёмной опалубки для буронабивных свай.
Асбестовую трубу, заполненную бетоном с арматурными хлыстами можно отнести, как к свайным, так и столбчатым основаниям. Поэтому один и тот же фундамент может носить два названия, но сущность его остаётся одной и той же.
Условия использования
Основное предназначение свайного фундамента состоит в том, чтобы донести нагрузку от здания сквозь слабый слой почвы к твердому грунтовому основанию с сопротивлением, превышающим удельное давление от веса дома.
Асбестовые столбы в качестве фундаментных опор незаменимы в местах, подверженных затоплению во время весенних паводков. Их возводят на участках с пучинистыми (глинистыми) почвами.
Низ трубы располагают таким образом, чтобы основание фундамента находилось ниже слоя грунта, подверженного сезонному промерзанию и выше уровня залегания грунтовых вод.
Этим достигается стабильность фундамента, независящей от подвижки пучинистого слоя грунта, замёрзшей почвы и подмыва грунтовыми водами.
Сваи из асбестовых труб возводят под:
- щитовые,
- каркасные,
- брусовые,
- бревенчатые дома.
Свайный фундамент из а/ц труб не может использоваться для сооружений из сборного и монолитного железобетона, кирпича и камня из-за их большого веса.
Требования к материалу
Существует два вида изделий – это напорные и безнапорные трубы. Первые (марка ВТ) используют для транспортировки жидкостей под давлением, а вторые (марка БНТ) предназначены для вывода сточных вод и вентиляции.
И те и другие вполне подходят для изготовления свайного фундамента. Отличия в их стоимости и весе. ВТ изделия стоят дороже и намного тяжелей, чем их БНТ «собратья». Поэтому застройщики выбирают чаще всего второй вариант.
Структура трубы формируется в процессе цементации асбестовых волокон, которые исполняют роль своеобразной арматуры. Этого достаточно для создания прочной оболочки, удерживающей жидкий бетон до его полного застывания. Строительная промышленность производит широкий ассортимент труб, часть которого представлена в следующей таблице.
Читайте также:
Характеристики и средняя стоимость асбестовых труб:
| БНТ | ||||
| Марка | Длина, м | Ø внешн/внутр, мм | Вес, кг | Цена, руб./шт. |
| 100 | 3,95 | 118/100 | 24 | 350 |
| 150 | — « — | 160/140 | 37 | 580 |
| 200 | — « — | 210/190 | 64 | 1200 |
| 250 | 5 | 250/230 | 94 | 1750 |
| 300 | 5,5 | 300/270 | 120 | 2500 |
| ВН | ||||
| 100 | 3,95 | 122/100 | 45 | 750 |
| 150 | — « — | 170/140 | 66 | 1100 |
| 200 | 5 | 220/195 | 142 | 2000 |
| 300 | — « — | 320/285 | 210 | 3900 |
Стоимость изделий взята из рекламных объявлений в интернете.
Несущая способность сваи находится в прямой пропорциональной зависимости от величины внутреннего диаметра трубы. Чем больше проём, тем больше асбестовая оболочка может вместить бетона и стержней арматуры.
Это интересно: Глубина заложения ленточного фундамента: как рассчитать, зависимость от грунтовых вод

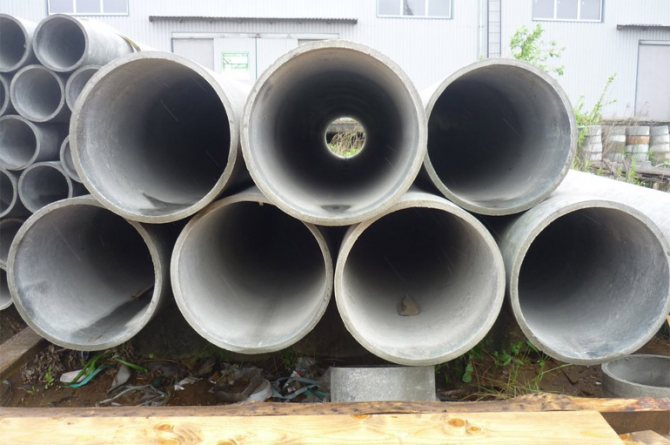

Виды труб
Конструкции удобны при строительстве зданий, обустройстве канализаций и дренажных коллекторов, для водопроводных и мелиоративных систем. Сооружения не являются универсальными, поэтому производители выпускают разные модели под определенные цели. Перед тем, как выбрать диаметр асбестовой трубы, надо разобраться в основных видах.

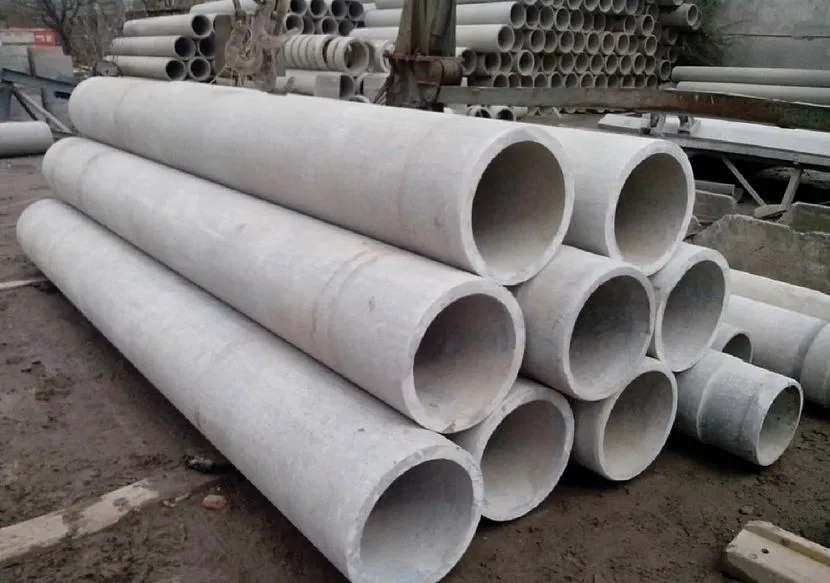

Безнапорные
Изделия создают по ГОСТу №1839/80. Готовый цементный раствор смешивают с армирующими волокнами, после чего формуют и сушат на воздухе. Конструкции выдерживают давление в 6 атмосфер, что хорошо при самотечной транспортировке жидкостей. Модели применяют при изоляции кабеля (электрического, телефонного) под землей. Виды используют при обустройстве:
- канализаций;
- газопроводов;
- систем вентиляции.
У безнапорных асбестовых труб небольшой вес. Специалисты рекомендуют применять изделия в местах, в которые сложно добраться габаритной технике. При соединении конструкций не нужны дополнительные уплотнители. С этой задачей часто справляются детали из пластика или стали, а зазоры легко скрыть герметиком (паклей).
Вариант для низкого давленияИсточник zaporizhzhe.pulscen.ua
-
Читайте также:

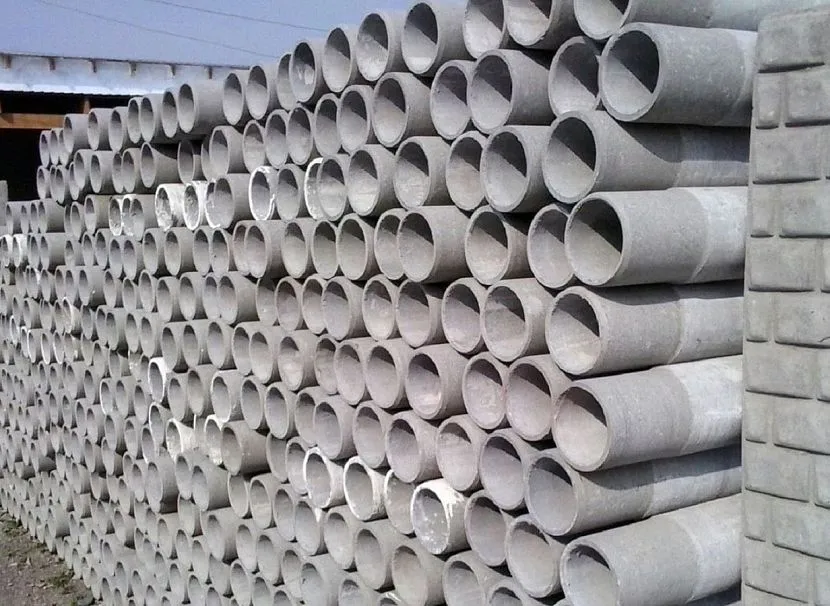

Напорные
Вид асбестовых труб применяют для работы с высокими давлениями воды. Модели делают по ГОСТу № 539-80. Измельченные армирующие нити соединяют с бетонным раствором, формируют и сушат в камере пропарочной. В итоге получают очень крепкий материал, который выдерживает давление в пределах 6-15 атмосфер.
Напорные трубы из асбестоцемента не боятся низких и высоких температур, нейтральны к агрессивным химическим соединениям. Изделия берут при работе с:
- водопроводом (техническим, питьевым);
- канализацией;
- мелиорационных конструкций;
- систем отопления.
Трубы очень удобно использовать для дымохода. Часто асбестоцемент применяют в качестве самостоятельного сооружения для отведения. Крепкие изделия подходят для увеличения (наращивания) или санации гильзой уже существующей конструкции.
В Евросоюзе напорные трубы применяют для создания газопроводов. Изделия показывают надежность в гражданском и промышленном строительстве. Асбестоцементные виды используют при обустройстве вентиляционных колодцев. Дачники берут материал в качестве перекрытия для погреба или гаража. Сырье не гниет, поэтому модели небольшого диаметра выступают в роли опор для ограды.
Конструкции для высокого давленияИсточник capitolina.ru
Любые повреждения и сколы в напорных асбестовых трубах запрещены. Отсутствие соединительных швов обеспечивают высокую герметичность сооружения. Наращивание конструкции осуществляют при помощи муфт.

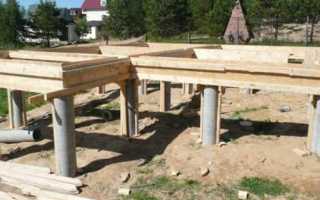

Достоинства и недостатки свайного фундамента
Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент. По трудоемкости исполнения его вполне можно соорудить своими руками.
О достоинствах такого фундамента можно сказать следующее:
Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги
- по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
- рытье котлована для такого фундамента не обязательно;
- свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
- высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
- на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.
Применение таких оснований ограничивается следующими факторами:
- такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
- длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
- в домах на таких фундаментах практически невозможно устроить подвал;
- основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.
Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.
Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.

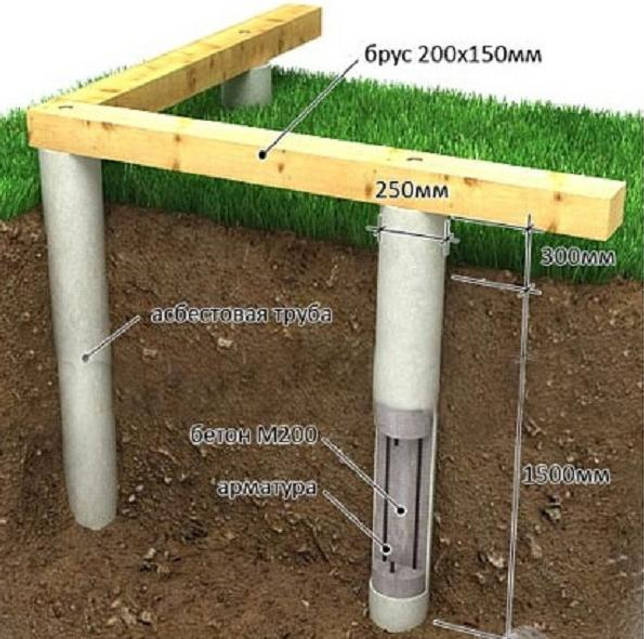

В чем особенность фундамента из асбестовых труб

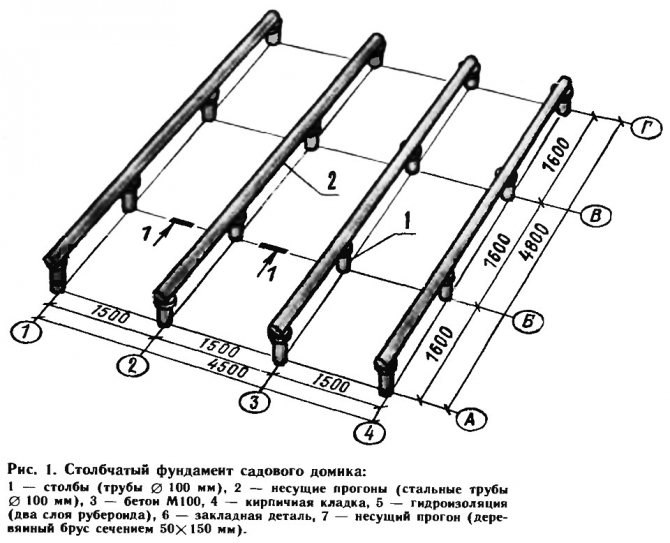

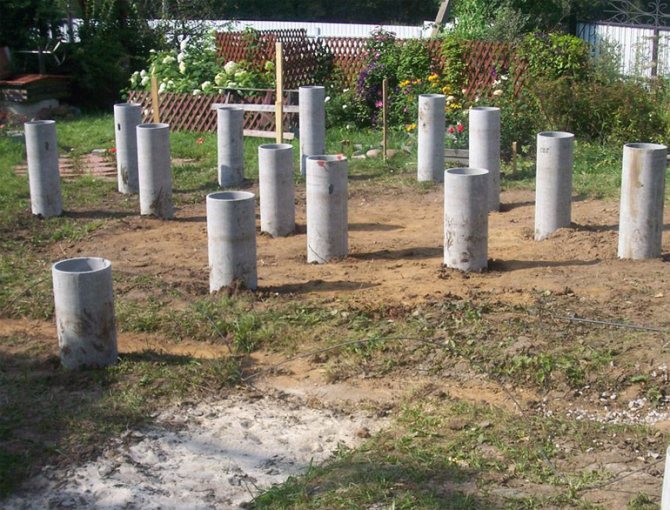

Из асбестоцементных труб возводят фундамент столбчатого, или свайного, типа, изготавливая для будущего строения своеобразные ноги – столбы, или сваи, уходящие глубоко в почву.
Особенностью такого фундамента является установка свай под ключевыми точками строения: углами, зонами пересечения стен.
Отличительная черта свайного асбестоцементного фундамента – заливка полых асбестовых труб цементным раствором с дополнительным армированием. В результате столбы опор получаются прочными и устойчивыми к давлению грунта и способными выдержать вес возведенного строения.
Такое строение опорной конструкции актуально в тех случаях, когда невозможно или нецелесообразно устройство фундамента плитного или ленточного типа:
- При возведении надворных построек, дачных домиков и каркасных домов, не имеющих погреба, бань. Легкие постройки различного назначения не нуждаются в оборудовании опорной ленты по периметру, тем более, нецелесообразно под них заливать монолитную плиту.
- На сложном грунте или в холодных регионах, где земляные работы требуют серьезных затрат. На нестабильном грунте, склонном к осыпанию, рытье траншеи и монтаж фундамента невозможны без оборудования опалубки. В холодных регионах, где земля не оттаивает даже летом, а также на каменистом грунте опасность осыпания ниже, но сами работы значительно сложнее.
- При высоком уровне грунтовых вод или при расположении строения вблизи водоемов, склонных к разливу. В мокрой почве ленточный и монолитный фундамент будут постоянно контактировать с водой, постепенно разрушаясь и проседая в вымытые подземными потоками полости.
Рекомендуем ознакомиться: Какой уклон должен быть у канализационной трубы и как его правильно рассчитать
Как сделать фундамент
Приступая к строительству нужно произвести ряд обязательных действий, чтобы работа не выполнялась впустую:
- Выяснить качество грунтов на месте строительства, чтобы исключить попадание на плавающие грунты.
- Уточнить глубину промерзания грунта в данной местности, от этого зависит глубина погружения свай из асбестоцементных труб.
- Рассчитать размер сваи с учетом максимальной перераспределенной нагрузки на трубу 800 кг. Если расчетная нагрузка больше, нужно увеличить количество промежуточных свай.
Расчет столбчатого фундамента из труб
Что собой представляют асбестовые трубы
Асбестовые или асбестоцементные трубы – стройматериал с многолетней историей. Изготавливают их из портландцемента и асбестовых волокон. Из этих же материалов делают знакомый всем кровельный материал – шифер. Асбестовые волокна образуют каркас изделия, придавая ему прочность, которой чистый цемент лишен.
Сочетание этих материалов делает изделия из асбестоцемента прочными, водо–, термо– и огнестойкими, химически инертными и устойчивыми к коррозии.
Асбестоцементные трубы выпускают в двух модификациях:
- напорные, предназначенные для монтажа систем водоотведения, технического водоснабжения, оборудования колодцев, защиты скважин от осыпания грунта;
- безнапорные, используемые для монтажа систем дымоудаления.
Обратите внимание! Для устройства столбчатого фундамента используют только напорные трубы, так как безнапорные не выдержат внутреннего давления от заливаемого в них цементного раствора и внешнего давления грунта.
Расчёт

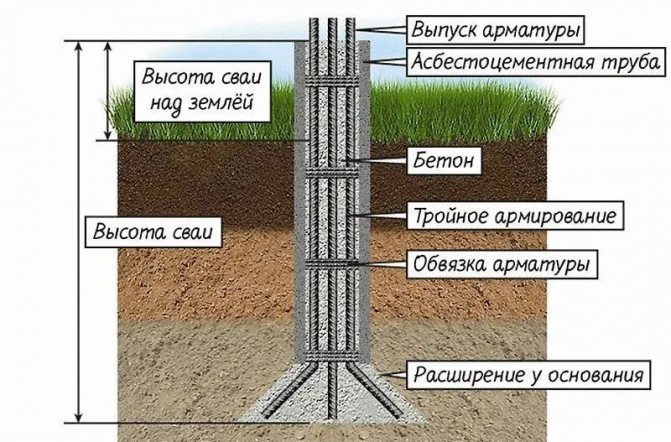

Столб из а/ц трубы, заполненный армированным бетоном, диаметром 150 мм способен выдержать нагрузку в несколько тонн. Поэтому расчёт поперечного сечения буронабивной сваи связан с определением минимальной площади опоры в зависимости от удельной нагрузки от дома и сопротивления грунтового основания.
Расчёт свайного основания состоит из следующих этапов:
- сбор нагрузок;
- расчёт требуемой опорной площади;
- определение характеристик грунта;
- план расположения свай;
- определение длины а/ц опор.
Сбор нагрузок
Теоретически высчитывается максимальная масса домостроения. В неё входит вес всех конструкций здания, включая ростверк. Примерно определяют вес:
- мебели,
- сантехоборудования,
- трубопроводов,
- электротехнических приборов и пр.
Обязательно учитывают снеговую нагрузку на кровлю (норматив берут из СНиПа). На случай непредвиденных обстоятельств в расчёт принимают коэффициент надёжности k = 1,1.
Требуемая опорная площадь
Максимальную массу делят на площадь здания. В результате получают удельную нагрузку на грунт (кг/см2). Этот показатель должен быть меньше сопротивления грунта. Неравенство корректируют, оперируя оптимальной площадью опоры дома.
Определение характеристик грунта
Надёжное грунтовое основание должно обладать сопротивлением не менее 300 кг/см2. Если на месте застройки сверху находятся слабые грунты, то определяют глубину залегания твердого основания.
Эту величину можно определить двумя способами – методом опытного бурения и взятия образцов почвы с последующим их испытанием или использованием данных из вертикальной съёмки данной местности.
Копию вертикальной съёмки стройучастка можно взять в местном отделе архитектуры и землеустройства. В ней будет указано не только сопротивление, но и глубина промерзания почвы, уровень грунтовых вод.
План расположения
Общую опорную площадь дома делят на величину поперечного сечения одной трубы, получая необходимое количество столбов. На чертёж наносят сетку, перекрестия которой будут означать точки расположения труб.
Несмотря на то, что расчётное количество свай будет составлять небольшое число, его дополняют опорами, исходя из-за соблюдения необходимого интервала между а/ц трубами 1,5–1,6 м.

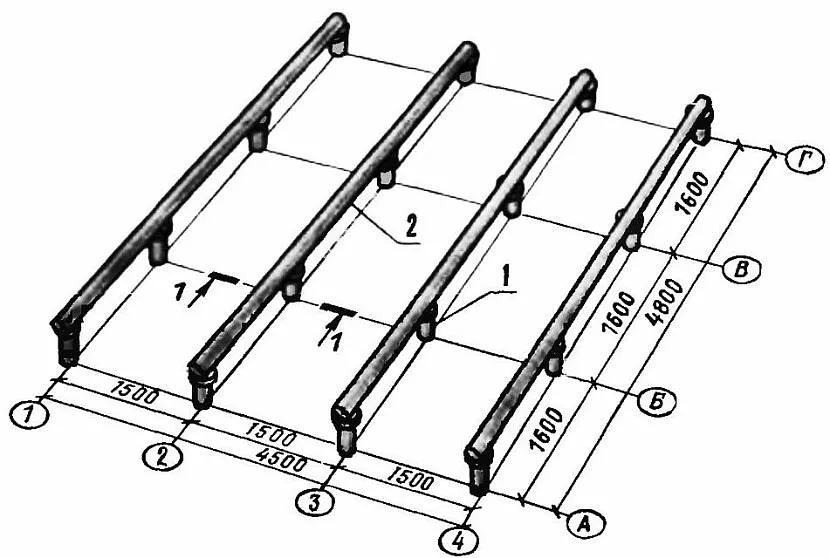

Это делается для равномерной загрузки прогонов ростверка. На нижнем рисунке показано правильное заполнение фундаментного поля а/ц сваями.

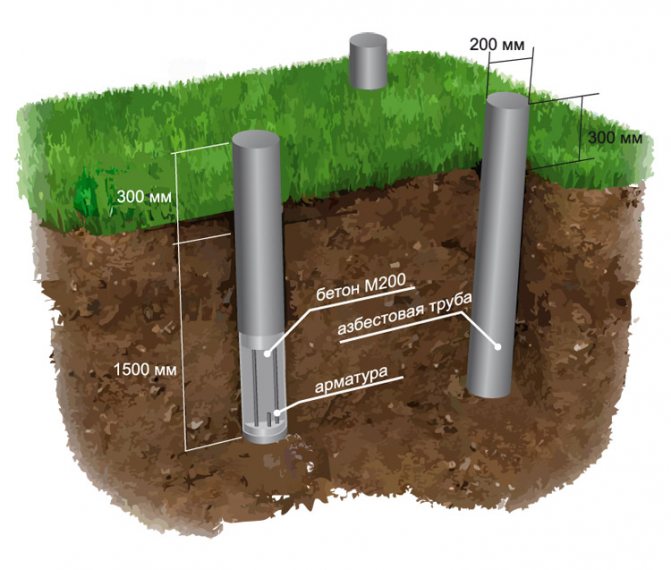

Длина опор
Длину свай определяют исходя из глубины промерзания почвы, уровня грунтовых вод и отметки расположения прочного слоя грунта.
Пример: согласно вертикальной съёмке почва промерзает на глубину 300 мм, грунтовые воды пролегают ниже уровня земли на 1200 мм, расстояние до прочного основания (суглинок, R = 300 кг/см2) от поверхности стройучастка составляет 400 мм.
С учётом этих данных, глубину заложения низа труб принимают ниже на 300 мм нижней границы промерзания, где основание фундамента попадает в зону прочного грунта, и в то же время остаётся вне досягаемости грунтовыми водами.
Наземная часть а/ц трубы должна возвышаться над уровнем земли на 200–300 мм. Сложив все эти факторы, длину сваи принимают равной 1 метру.

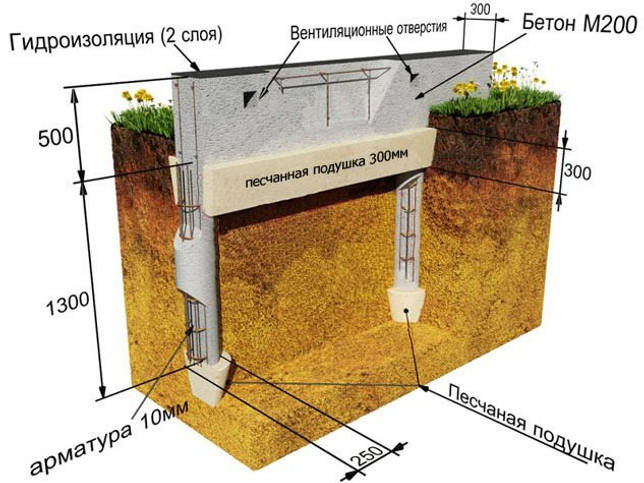

Расчет размеров и потребности в материалах для основания
Несложная методика расчета позволяет самостоятельно определить характеристики свайного основания без обращения к специалистам проектных организаций. Фундамент из асбоцементных труб рассчитывается и проектируется после выполнения инженерно-геологического обследования участка. На строительной площадке бурится контрольный шурф, извлекаются пробы почвы. Определяются следующие моменты:
- Особенности почвы.
- Уровень замерзания.
- Расположение водоносных слоев.
Зная массу строения, используя полученную информацию можно выполнить расчет и определить следующие параметры:
- высоту свайных опор;
- количество асбоцементных колонн;
- суммарную площадь опорных элементов основания.
Перед началом строительства надо провести исследование состава грунта, определить, на какой глубине залегают грунтовые воды, и определить глубину промерзания почвы
Производя расчет, обратите внимание на следующие моменты:
- Уровень погружения сваи из асбеста в почву должен превышать на 0,5 м глубину промерзания грунта.
- Высота части опор, расположенных выше нулевой отметки, определяется индивидуально, составляет для различных построек от 0,5 до 1,5 м.
- Диаметр свай определяется массой постройки с учетом максимальной нагрузки, действующей на колонну – 0,8 т.
- Интервал между сваями должен составлять более одного метра для равномерной передачи нагрузки от постройки на почву.
- Суммарная потребность в бетонном растворе для заливки определяется путем суммирования внутреннего объема опорных элементов.
Пошаговая инструкция по строительству
Создавая асбоцементный фундамент, следует использовать такое поэтапное руководство:
- Выполнение математических расчетов.
- Организация места, строительных материалов и приспособлений.
- Выкапывание траншей.
- Монтаж труб.
- Заливка цементной смеси.
- Обустройство свайной подошвы и засыпка углублений.
- Армирование опор.
- Заливка скважины бетонным раствором.
Проведение расчетов
Этапу выполнения расчетов нужно уделять особое внимание, поскольку допущенные ошибки приведут к неоправданным затратам.
При возведении фундамента необходимо определить:
- Глубину скважин. Она рассчитывается таким образом, чтобы столбы погружались до стабильной почвы и ниже точки промерзания.
- Длину труб. В большинстве случаев ее делают на 10 см больше глубины траншеи, однако в местах с высоким риском подтопления добавляют еще 20 см.
- Число опор. Сваи размещаются в угловых точках под пересечениями стен и в местах с высокой нагрузкой.
- Диаметр труб. В первую очередь, следует определить вес будущего строения, руководствуясь таблицами СНиП. Потом полученные значения разделяются на число опор.
- Диаметр скважин. Они должны быть на 10-20 см больше, чем трубы.
- Расход бетонного раствора. Пропорции рассчитываются по формуле V=0,785*D2*n*(L+0,2). Буква V указывает на объем трубы, D — на ее диаметр, а L — длину. A n характеризует общее число труб.
Инструменты и материалы
Для реализации предстоящего проекта по возведению фундамента нужно подготовить некоторые материалы и инструменты. Помимо труб, понадобятся рубероид и битумная мастика для гидроизоляционного покрытия, нерастяжимая веревка и стальные прутья. Еще нужно запастись песком и гравием в объеме в два раза превышающем объем сухой цементной смеси.
Из необходимых строительных инструментов стоит взять лопату, ручной бур, строительный уровень и отвес, а по возможности — виброоборудование для замешивания раствора бетона.
Подготовка скважин

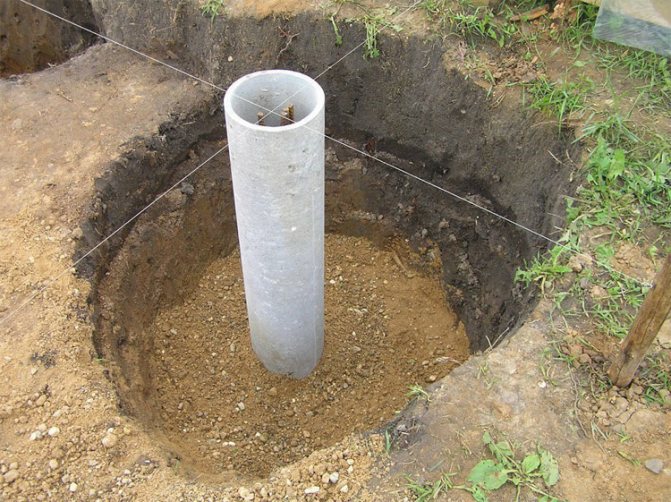

Скважины под фундамент из асбестоцементных труб своими руками создаются по такой инструкции:
- Сначала выкапывается углубление с нужными параметрами, а на дно помещается подушка из песка высотой 20 см.
- Песок проливается водой и поддается трамбовке.
- Поверх этой подушки выстилается рубероид для защиты подошвы от влаги.

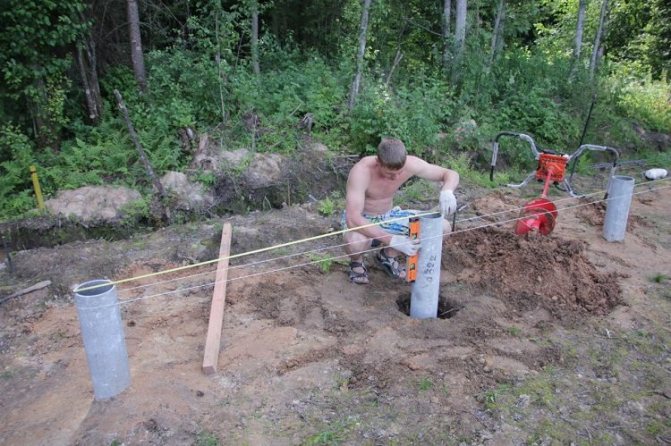

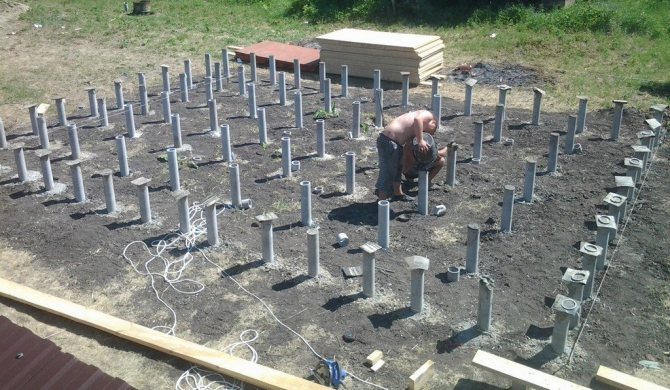

Установка труб

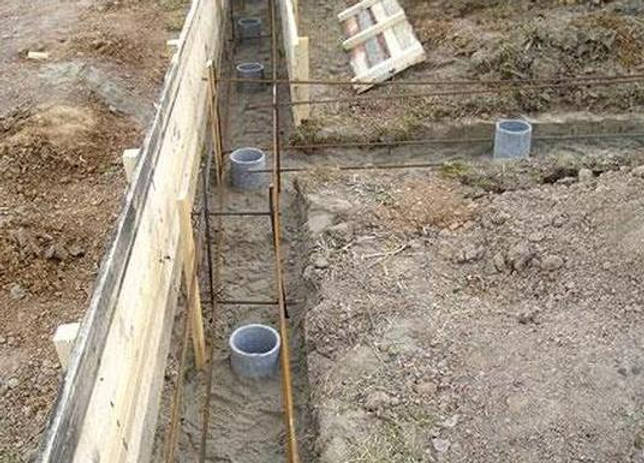

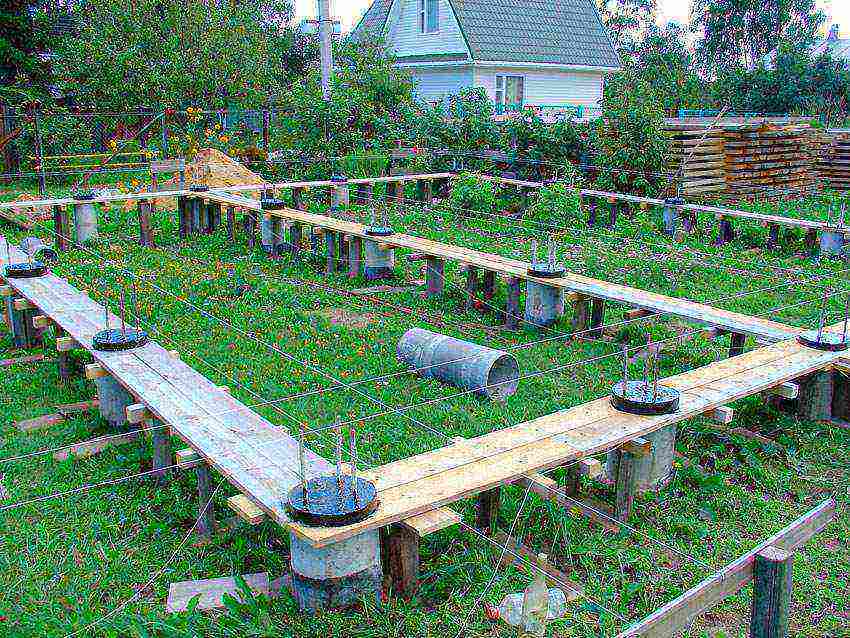

Трубы для фундамента будут использоваться в качестве стационарный опалубки, поэтому их положение нужно рассчитать заранее. Внести какие-либо поправки после заливки нельзя. Весь процесс осуществляется в два этапа:

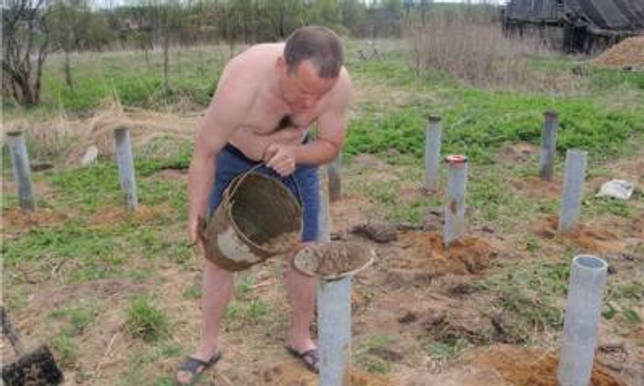

- Погружение труб в скважину.
- Временная фиксация конструкций опорами из дерева или металла.
Подготовка цементного раствора
Цементная смесь создается по такой инструкции:
- Для начала следует смешать в пропорции 1:2 цемент с песком, а потом постепенно заливать их водой до образования тестообразной массы.
- Дальше в состав вводится 2 части гравия и производится финальное замешивание.
Подготовка свайной подошвы
Для подготовки подошвы нужно залить смесь в трубы, приподнять их на 10-15 см, а после этого закрепить опалубку.
Засыпка скважин
Когда подошва из бетона нормально застынет, скважину нужно будет засыпать, закрепив опалубку. Для этого трубы оборачиваются рубероидом и засыпаются слоем песка на 15-20 см. Все слои проливаются водой и поддаются трамбовке. Между засыпкой проверяется правильность размещения труб.

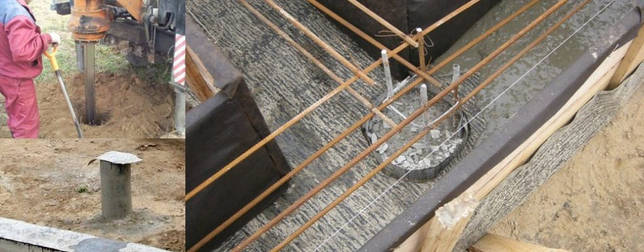

Армирование опор
Процедура армирования подразумевает связывание стальных прутьев с помощью проволоки таким образом, чтобы они находились параллельно друг к другу и создавали ребра призмы. Дальше в центр опалубки опускаются арматурные связки. Главное, чтобы они не перекосились в процессе заливки.
Заливка труб
Последний этап заключается в заливке труб. Для этого поверхность бетона предварительно проливается водой, что способствует лучшему сцеплению со следующим слоем. Дальше осуществляется заливка цементной смеси в опалубку.
При наличии вибрационного прибора, следует удалить из его состава пузырьки воздуха. Если он отсутствует, достаточно проткнуть стяжку металлическим предметом. За 18-28 дней поверхность должна затвердеть.
Это интересно: Фундамент из блоков ФБС — пошаговая инструкция монтажа
Проведение расчётов
Чтобы провести необходимые вычисления, нужно узнать два основных параметра:
- Температура промерзания почвы.
- Оказываемая нагрузка на фундамент.

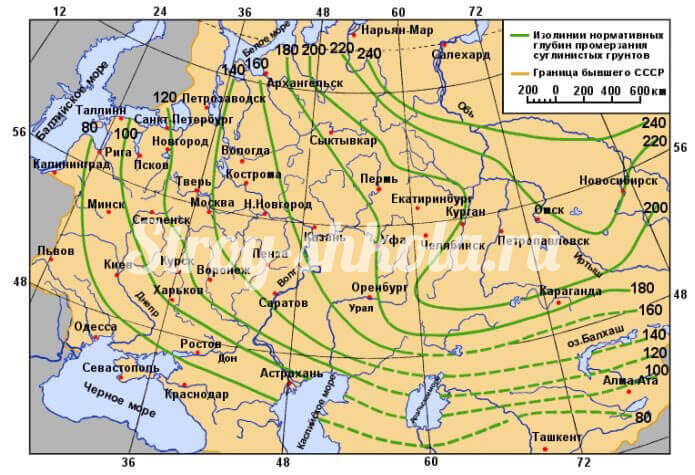

Для определения промерзания грунта, можно воспользоваться справочной информацией. В соответствующих источниках находятся данные о промерзании почвы без снежного покрова. Кроме того, если уровень снежных осадков достаточно велик, цифру, приведённую в справочнике, можно немного занизить. К справочным данным можно добавить значение от 0,3 до 0,5 метра – данный показатель обозначит правильную глубину подземной части свай. Отметим, что их основания должны просматриваться над уровнем грунта, приблизительно на 30 см, однако, при имеющимся риске затопления эту цифру допускается ещё увеличить на несколько сантиметров.
Асбестоцементные трубы для фундамента обычно имеют диаметр, который соотносится с весом будущей постройки. Для бревенчатых зданий лучше всего подойдёт объём равный 20-30 см, в то время как для небольших беседок диаметр труб может составлять всего 7 см. Нагрузка на возводимую конструкцию будет зависеть от сложности строения сооружения и материала, из которого оно будет выполняться. Для проведения расчётов нужно брать во внимание не только стены, но и крышу, отделку и утепление. Имеющиеся сваи размещаются по периметру сооружения, а также по его углам и в местах пересечения несущих стен. Их расстояние должно составлять не больше одного метра. Приблизительная нагрузка на каждую сваю должна в среднем составлять 800 кг. В случае, если получаемый вес выше заданного показателя, следует увеличить число свай. В конце проведенных действий становится известным требуемое количество труб и арматуры. Расчёт должен быть составлен по следующему принципу – 2-3 прута арматуры на каждую асбестовую трубу.

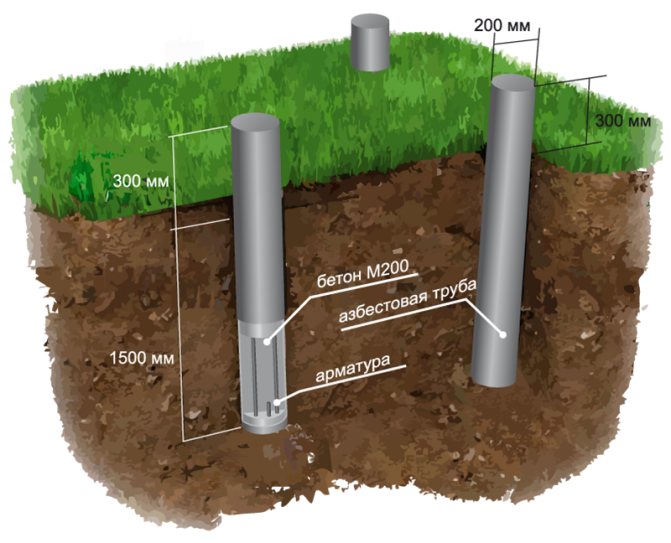

Порядок выполнения работ

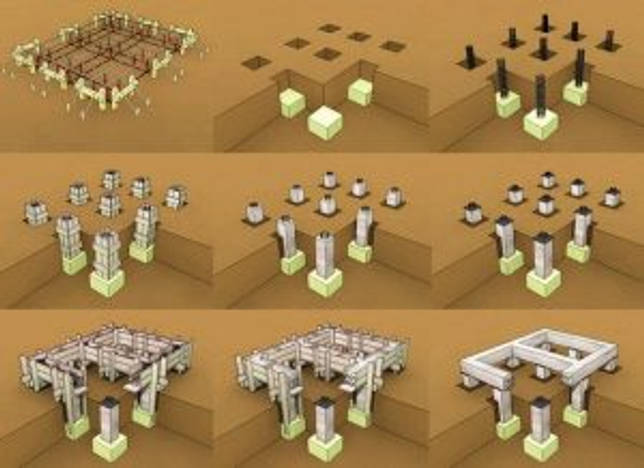

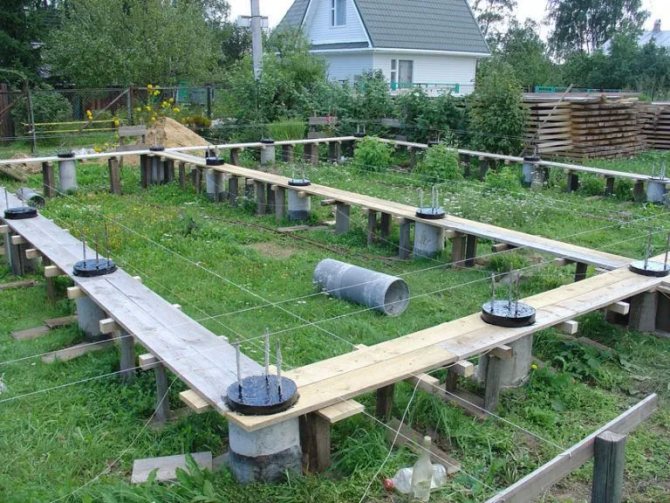

Последовательность заложения столбчатого фундамента
- Разметить на выбранном месте план дома, места пересечения несущих стен отметить колышками.
- Проверить разметку путем промера габаритных размеров по диагоналям разметки. Они должны быть одинаковыми.
- Разметить места размещения промежуточных свай под несущими стенами. Расстояние между ними должно быть не более 1 метра.
- Садовым буром выполнить в грунте отверстие для сваи. Глубина погружения должна быть больше величины промерзания грунта на 0,3 – 0,5 метра. Диаметр отверстия выполняется как минимум на 5 см больше диаметра сваи. Работа легко выполняется своими руками
- Выполнить подсыпку под основание асбоцементной трубы двумя слоями песка и гравия.
- Подсыпку утрамбовать и пролить водой.

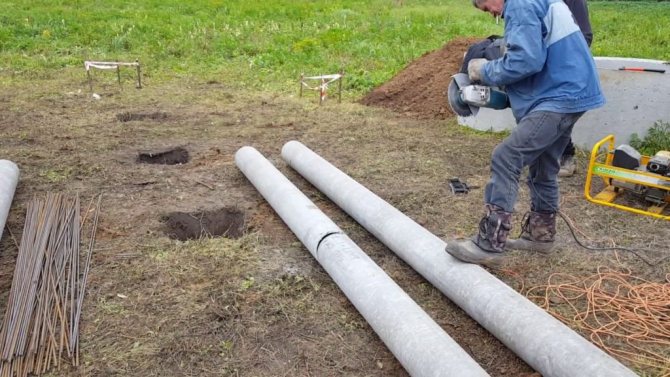

- Разметить и распилить трубу своими руками с использованием болгарки на необходимую длину, учитывая превышения верхнего конца над уровнем грунта примерно на 30 см.
- Погружаемый конец нужно обработать воднополимерной гидроизоляцией на длину погружения в соответствии с инструкцией на упаковке эмульсии. Работу легко выполняет своими руками один человек.
- Опустить трубу в отверстие и раскрепить ее деревянными брусками.
- Также установить остальные сваи. Еще раз промерить диагонали, при необходимости поправить расположение труб.
- При помощи уровня проверить горизонтальность размещения верхних концов асбестоцементных свай, разметить уровень заливки труб бетоном. Выступающие части обрезать после застывания бетона.
- Залить сваи бетоном, приготовленным по следующей рецептуре: 2 части цемента М300, две части песка, две части гравия средней фракции, вода. Для проверки консистенции бетона слепить из него шар диаметром порядка 10 см. Он должен слегка проседать под своим весом, но не рассыпаться и не расплываться.

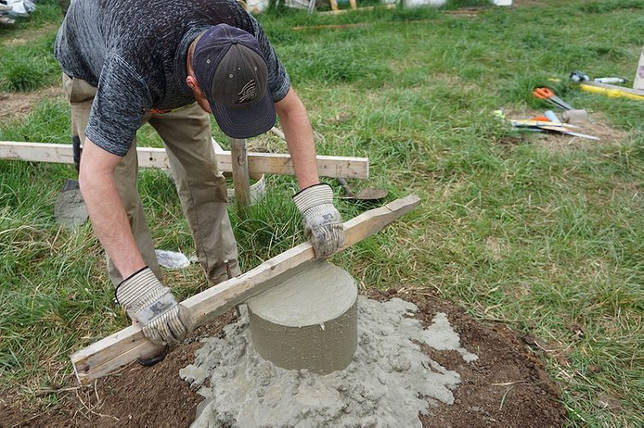

- Снаружи сваи установить 3 – 4 прутка арматуры, связав их проволокой. Внутрь трубы таким же способом установить прутки арматурной стали.
- После загрузки внутрь или снаружи трубы замеса бетона проколоть в нескольких местах слой массы прутком и притрамбовать, чтобы избежать образования пузырей воздуха в массе заливки.
- После этого сделать перерыв на 5 – 7 дней в выполнении любых работ на стройплощадке, чтобы дать бетону время застыть.
- Проверить горизонтальность верхних концов свай, при необходимости – укоротить выступающие своими руками.
Изготавливаем сваи из асбестоцементной трубы
Для изготовления сваи на основании асбоцементной трубы используют бетон, изготовленный по следующей рецептуре:
- 1 доля цемента;
- 2 доли песка.
Составные части необходимо перемешать между собой и медленно добавить воду, при этом необходимо получаемый раствор постоянно перемешивать до состояния жидкого теста. После этого в раствор засыпают 2 части гравия. После тщательного перемешивания полученную смесь можно заливать в установленную трубу.
Как установить асбоцементные трубы для фундамента
Для установки свайных опор необходимо выполнить подготовительные работы, правильно осуществить разметку, соблюдая последовательность операций:
- Произведите расчистку строительной площадки от зеленых насаждений, камней, мусора.
- Выполните разметку периметра основания, натянув шнур между вбитыми металлическими прутками или деревянными колышками.
- Обозначьте от будущей границы основания зону участка с запасом в 2 метра для снятия плодородной почвы, затрудняющей прорастание под зданием сорняков.
- Удалите дерн, снимите грунт толщиной слоя 0,2–0,3 м.
- Спланируйте поверхность, засыпьте песчано-щебеночной смесью, тщательно уплотните.
- Забейте колышки в местах расположения свай, руководствуясь предварительно разработанным проектом.
- Проконтролируйте правильность забивки, путем выполнения замеров и сопоставления разницы диагоналей, которая не должна превышать 1 см.
Закончив подготовительные мероприятия, приступайте к формированию свайной основы.
Этот тип фундамента является одним из самых простых и дешевых
Подготовительные мероприятия
Осуществление подготовительных мероприятий предшествует монтажу асбоцементных опор. Необходимо точно выполнить разметку, придерживаясь следующего алгоритма:
- Расчистите строительную площадку, удалите растительность, строительный мусор и камни.
- Разметьте контур будущей основы, используя натянутый между колышками строительный шнур.
- Отметьте от границы по 1,5–2 м в каждую сторону для удаления грунта, чтобы предотвратить рост растений под строением.
- Снимите дерн, удалите плодородный слой грунта на глубину 20–30 см и переместите его за пределы рабочей площадки.
- Разровняйте участок, насыпьте на поверхность равномерный слой гравийно-песчаной смеси, утрамбуйте его.
- Вбейте колышки в местах размещения колонн, соблюдая координаты, указанные в рабочем чертеже.
- Проверьте правильность разметки, сопоставьте разницу между диагоналями, которая должна составлять не более 10 мм.
Завершив подготовительные работы, начинайте возведение фундамента.
Как возвести своими руками: пошаговая инструкция
В настоящей инструкции учтены основные моменты, на которые следует обратить внимание самостоятельным застройщкам.
Установка фундаментных опор осостоит из ряда этапов:
- Заготовка стройматериалов.
- Инструменты.
- Организация стройплощадки.
- Бурение скважин и уширение подошвы.
- Приговление бетона.
- Заливка дна скважин.
- Установка труб.
- Монтаж армокаркасов.
- Обратная засыпка.
- Заливкка труб.
Заготовка стройматериалов
Для возведения нужно заготовить следующие материалы:

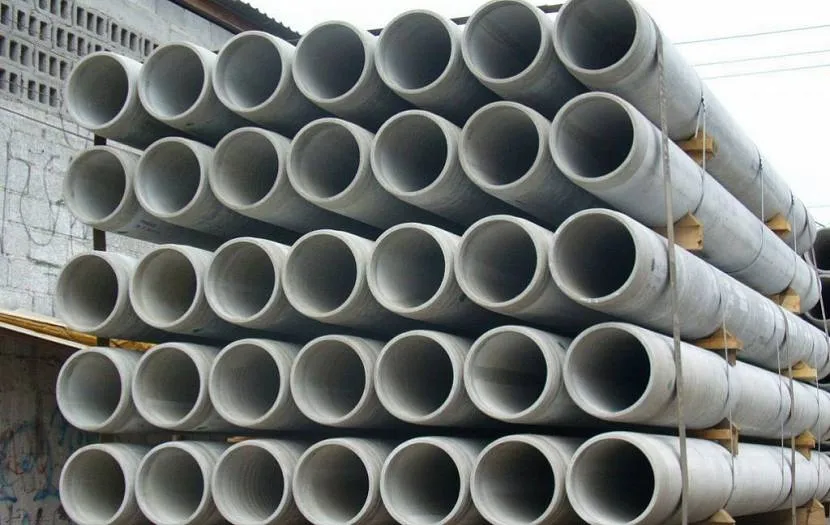

- а/ц трубы;
- песок, щебень, цемент и вода;
- арматурные хлысты.
Инструмент
Для производства работ понадобятся следующие инструменты:
- шанцевый инструмент (лопаты, кирка);
- садовый бур;
- лазерный уровень;
- растворомешалка или ёмкость под ручной замес раствора;
- тачка;
- вёдра.
Организация стройплощадки
С территории строительства удаляют мусор и плодородный слой почвы. Согласно схеме на участке делают разметку расположения асбестовых столбов.

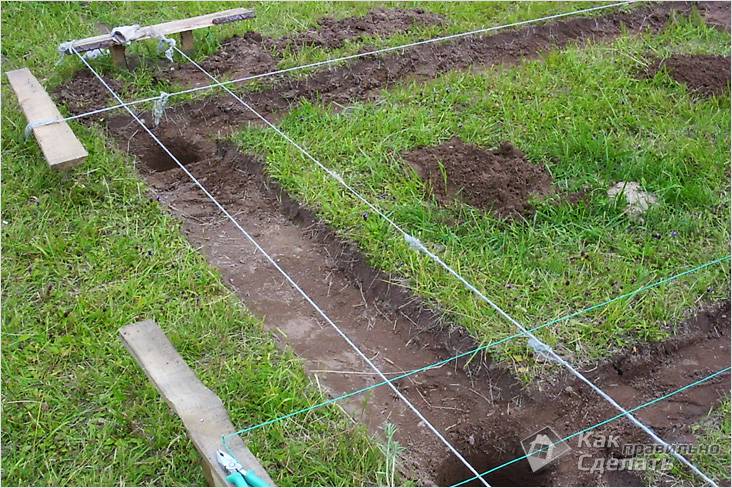

Для этого протягивают шнур вдоль линий установки опор и отмечают центры опор деревянными колышками или отрезками арматуры.
При отсутствии геодезических инструментов правильность построения прямоугольников разметки проверяют с помощью шнура. Его натягивают между противоположными углами разметки. Диагонали должны быть равны.
Бурение скважин
К данному этапу работ нужно отнестись с особой аккуратностью и осторожностью. Перед началом сверления грунта бур нужно выставить строго по вертикали.
В течение всего процесса бурения нужно контролировать это положение. В случае отклонения от вертикальной линии труба будет установлена с перекосом и потеряет часть несущей способности.
Дно скважины должно быть ниже проектной отметки низа асбестовой трубы на 200–300 мм. Это нужно для уширения основания фундамента и устройства песчаной подушки.

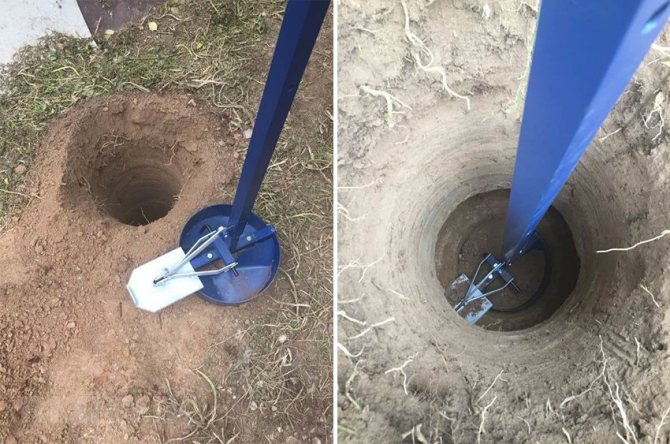

Расширение нижней части скважины увеличит опорную площадь столба, а песок не даст уйти в землю цементному молочку из жидкого бетона. Уширение пяты делают с помощью специальной лопатки, прикреплённой к нижней части бура.
Лопатка, поднимаясь снизу вверх до уровня горизонта, вырезает грунт на заданную ширину. Выработка почвы ссыпается в бункер, который извлекают вместе с буром.
Приготовление бетона
Для бетонирования труб применяют бетон марки 300. Его готовят в растворомешалке. Если стройучасток не имеет точки подключения к электросети, то раствор замешивают вручную с помощью лопат.
Чтобы изготовить бетон М 300, понадобится:
- цемент М 400 или М 500,
- мелкий песок и щебень с размером частиц 5 – 30 мм.
Воду лучше использовать из водопровода. Различные примеси могут ухудшить качество бетонной смеси.
Заливка дна скважин
На песчаную подушку выливают бетонный раствор до полного заполнения уширения основания фундамента. Заливку оставляют застывать в течение 14 дней. После этого в скважины опускают а/ц трубы.
Установка труб

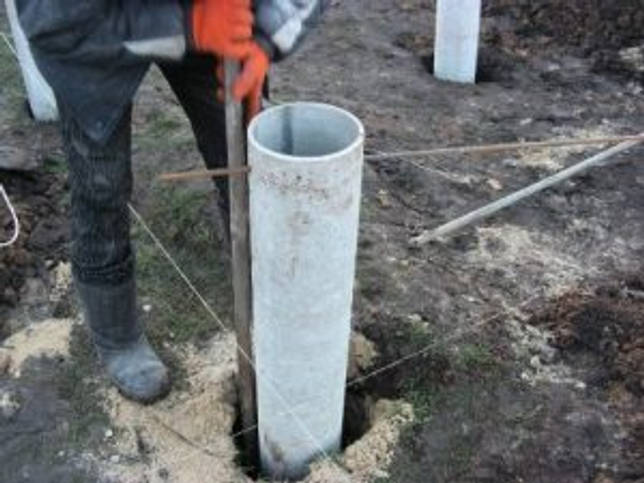

Скважины бурят шире на 50 -70 мм внешнего диаметра труб. Просвет даёт возможность корректировать вертикаль положения опор. Асбестовые цилиндры фиксируют распорками, что позволяет избежать смещения опор во время заливки бетоном.
Монтаж армокаркасов
Армокаркасы готовят из нескольких хлыстов периодического профиля ø 8–10 мм. Вертикальную арматуру связывают с поперечными отрезками проволокой.
Арматура должна выступать из трубы на 200–300 мм. Таким образом, формируют связи для соединения фундамента с ростверком.
Обратная засыпка
После установки труб производят обратную засыпку просветов между опорами и стенками скважин. Это можно делать выработанным грунтом, но лучше засыпать пустоты песчано-щебёночной смесью с послойной трамбовкой (каждые 200 – 300 мм засыпки).
Заливка труб
Трубы заполняют жидким бетоном вёдрами. Заливку производят аккуратно, стараясь не сместить арматуру.
Через каждые 200 мм заливки раствор уплотняют, трамбуя его подходящим стержнем из дерева или арматуры.
Бетон должен застывать и набирать прочность в течение 30 суток со дня заливки. Верх труб укрывают плёнкой для защиты бетона от осадков в ненастье и пересыхания в жаркую погоду.
Заливка асбестоцементных опор бетоном
Высота заливки должна лежать в пределах 400 – 500 мм. Для образования бетонной подушки под трубой ее необходимо приподнять на высоту на 150 – 200 мм. Такой ход обеспечит получение надежной опоры, которая будет противостоять пучению грунта.
Как только бетон застыл, на внешнюю поверхность трубы укладывают рубероид и полученную конструкцию засыпают речным песком. Его необходимо уплотнить, то есть, надо пролить водой и утрамбовать. Между установленными столбами протягивают шнур и проверяют их установку по горизонтали.
Перед тем, как залить бетон внутрь трубы, в нее устанавливают арматуру. Как правило, это стальные прутья, которые соединены между собой при помощи проволочных перемычек. После того, как бетон залит из него удаляют воздух. Для этого несколько раз, необходимо проткнуть залитый бетон арматурой. Такую операцию, иногда называют, штыкованием.
На этом заливка свай заканчивается и наступает время технологического простоя. Оно длится порядка двух – трех недель.
Отзывы
Вопрос: Попросил пробурить дополнительные скважины для бани. Диаметр бура 390 мм. Для дома стоит труба 300 мм. На баню такую же ставить? Ответ: В чем проблема? Если осталась 300-ка ставь ее. Если надо докупать можешь и 150 поставить. Вес-то смешной у бани. Пространство засыпь песком и утрамбуй с водичкой)))
Вопрос: Для деревянного дома необязательно тяжелый фундамент делать. Самый простой ленточный, но бригадир уперся. Надо столбчатый говорит. Разница какая? Ответ: По месту смотреть надо. Грунт какой? Если неподвижный, то может и ленточный пойдет. А если… Да лучше столбы поставь. Асбестоцементные трубы недорого. Да и гарантия от воды, если что.
Вопрос: Хочу на даче гараж утепленный, но место есть только в низине. Если столбчатый фундамент сделать, да приподнять его на полметра. Выдержит машину да хлам садовый? Ответ: Легко. Даже асбестовые трубы держат. На один столб 800 кг можно. Гараж нормальный 3х6. Через метр поставишь, получится 18 штук. 18х800 = 14 400 кг. Хоть 5 машин ставь.

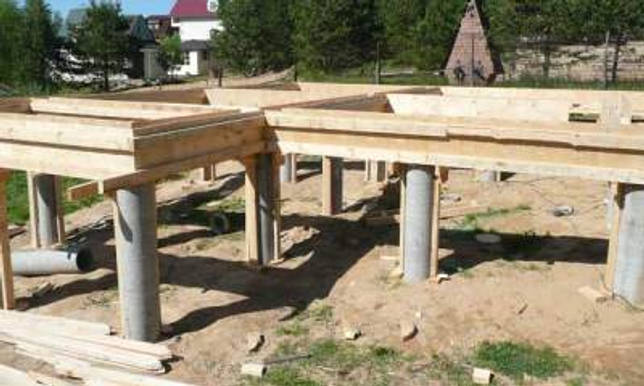

Ростверк или каркас что использовать
На самом деле особой разницы, какой тип конструкции использовать нет. Все зависит от типа здания, для которого возводится фундамент.

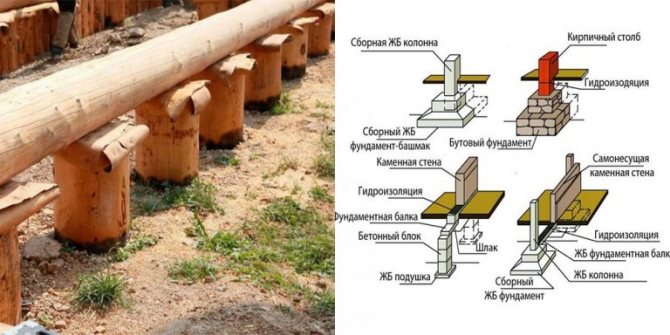

Плюсы и минусы
Столбчатые фундаменты обладают рядом свойств и отрицательных, и положительных. К отрицательным, можно отнести следующие:
- Низкая несущая способность. Они не приспособлены для тяжелых конструкций.
- Излишняя хрупкость. Такая фундаментная опора изначально предназначалась для работы в условиях промерзших грунтов. Их использование в подвижных грунтах может привести к снижению устойчивости конструкции или ее повреждению.
- Перед принятием решения об использовании опоры этого типа необходимо понимать, что создание подвала будет невозможно. Это вызвано малым шагом между столбами. Такое небольшое расстояние (примерно 1 метр) не позволяет соорудить помещение с достаточными размерами.
Вместе с тем нельзя не отметить и положительные стороны этой конструкции:
- Высокая скорость возведения такой основы здания.
- Домовладелец может выполнить работы по строительству фундамента самостоятельно.
- Низкая стоимость выполнения работ. Существует соотношение стоимости столбчатого и ленточного фундаментов достигает 1/10.
- При возведении фундаментной опоры нет необходимости в выполнении работ по гидро- и теплоизоляции.
- Фундамент из труб асбестоцементных отличается длительным сроком службы — до 100 лет.
Во сколько обходится трубный фундамент?
Основой каждого типа фундамента является цемент. Небольшим строениям подойдет бюджетная марка М400, более масштабным сооружениям стоит выбирать цемент не меньше М500. Также необходимо закупить песок и щебень – количество материалов зависит от некоторых показателей:
- размеры будущего фундамента;
- глубины и диаметра скважин;
- разновидности труб;
- арматуры и ее диаметра.
Самыми выгодными считаются трубы из пластика. Помимо их невысокой себестоимости, можно сэкономить на транспортировке без привлечения грузового транспорта. Асбестовые трубы обойдутся в два раза дороже. Отметим, будет выгодней заказать длинные трубы и уже затем распилить их на части необходимой длины. К их стоимости следует добавить цену арматуры.
Металлические трубы являются одними из самых дорогих, но в то же время и самых надежных. Их стоимость колеблется в зависимости от диаметра и толщины стенки. Хоть в данном случае нет необходимости закупать арматуру, придется потратиться на антикоррозийные средства. Сэкономить можно, заказав трубы, уже обработанные и устойчивые к агрессивной среде и повышенной влажности. Также могут подойти б/у трубы.
Советы, как избежать ошибок
Наиболее часто встречающиеся промахи при возведении фундамента из асбестовых труб:
- Одна из ошибок — это экономия затрат на покупку цемента. Вместо М 400 или М 500 застройщик использует более дешёвую марку цемента 150 или 200, что чревато последующим разрушением монолита и самих труб.
- Установка труб в скважины на глазок приводит к перекосам свай, что может вызвать потерю несущей способности фундамента. Нужно обязательно использовать отвес или лазерный уровень.
- Не надо экономить количество опор. Лучше пусть будет больше свай, чем их недостаток. Трубы нужно размещать с интервалом 1,5 – 1,7 м.
- Заливку фундамента нельзя производить в холодное время года. Оптимальная температура воздуха для твердения бетона должна быть не ниже 5 – 10 С.
Важная и полезная информация о трубах, применяемых для изготовления свай для возведения свайного фундамента — в этом разделе.
