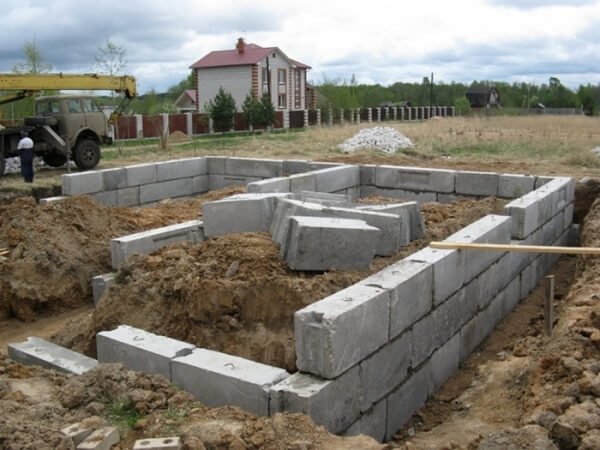

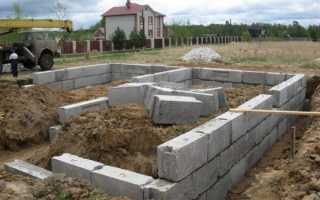

Фундамент из блоков ФБС своими руками: пошаговая инструкция по устройству фундамента из блоков ФБС

Технология строительства

Сооружение блочного фундамента ленточного типа осуществляется в таком порядке:

1. Предварительно необходимо провести расчет размеров и приобрести материалы в нужном количестве.
2. Специалисты советуют начинать строительство с построения плана здания.
3. Вырываются траншеи, предназначающиеся для размещения блоков. Их глубина должна находиться на уровне промерзания почвенного слоя.
4. Днище котлована готовится под размещение этих блоков.
5. Нужно увеличить площадь опоры фундамента данного типа за счет использования так называемой подушки, которая представляет собой специальный трапециевидный блок, способствующий максимально равномерному распределению нагрузки по всей площади грунта.
6. Следующий шаг заключается в укладке блоков. При сооружении ленты следует позаботиться о том, чтобы толщина цементной стяжки составляла не менее двух сантиметров.
7. Устройство гидроизоляции с помощью рубероида либо какого-нибудь другого аналогичного материала.
8. Боковые стороны конструкции, которые соприкасаются с почвенным слоем, тщательно пропитываются битумом.
9. В конце нужно полностью заполнить все имеющиеся пазухи.

Современная технология строительства блочного столбчатого основания предусматривает выполнение следующих этапов:

1. Перед началом выполнения работы необходимо предварительно подготовить площадку – тщательно очистить от различного мусора, а также выровнять участок.
2. Если сооружение здания происходит на местности с глинистой почвой, нужно позаботиться о создании подсыпки из гравия.
3. Выполняется разметка строительной площадки, которая заключается в нанесении отметок на места, где планируется установка опор.
4. Необходимо из блоков сформировать столбы длиной менее одного метра и залить каждую отдельную конструкцию бетонным раствором.
5. Проводится монтаж распорок, сделанных из деревянных брусков.
6. На дне ямы следует сделать так называемую подушку из щебня и песка с целью обеспечения дополнительной защиты будущего здания от просадок по тем или иным причинам.
7. Создается опалубка, конструкция которой возводится с помощью деревянных щитов. Для получения опалубки несъемного типа нужно использовать трубы из металла и асбестоцемента.
8. В обязательном порядке проводится армирование опор – монтируются арматурные прутья, а также крепится проволока для горизонтальных перемычек.
9. После завершения выполнения работы по связыванию арматуры необходимо приступать к заливке строения бетонным составом. Раствор нужно утрамбовывать таким образом, чтобы он максимально плотно прилегал к стенкам конструкции и почве. Это позволяет исключить появление пустот.
10. Одним из важных этапов считается обеспечение качественной гидроизоляции, которая создается с помощью прочной рубероидной прослойки, накладывающейся поверх блоков.
11. Затем создается составляющая в виде ростверка.
12. Перемычки соединяются тонкими арматурными прутьями, образуя надежный каркас.
13. Бетонным раствором заливается полученная форма и оставляется в покое до полного высыхания вещества.

Поэтапное выполнение работ

Пошаговая инструкция для устройства столбчатого фундамента из блоков выглядит следующим образом:

Подготовка

Готовится план будущего объекта, на котором размечаются места под столбы. Как правило, их располагают под каждым угловым участком и под точками пересечений стен. По прямой линии расстояние между двумя столбиками не должно быть более двух метров, когда проектным решением заложен ростверк из металла или древесины. Для железобетонного ростверка допускается расстояние между опорными элементами до трех метров. Если данное условие не соблюсти, то возникнут проявления деформационного характера.

По составленному плану с помощью математических расчетов уточняется потребность строительных материалов.

Переходим к разметочным работам. Для начала намечаем две наиболее удаленные отметки, которые послужат ориентирами для габаритов сооружения.

Промеряются диагонали, размечаются опоры основного и вспомогательного предназначения, столбики под перегородки. Разметку выполняют по осям будущих стен: колышки выносятся за застроечное пятно.

Земляные работы

Продолжаем устраивать столбчатый фундамент из блоков своими руками. Начинаем копать ямы размерами 1.2 х 1.2 м и в глубину от 1.5 до 2 м под каждый столб. Для ускорения процесса можно арендовать мотобур. Ямы готовятся с таким расчетом, чтобы после укладки блоков их верхние уровни совпали.

На данном этапе работ рекомендуется подвести коммуникации и отрыть по периметру траншеи, предназначенные для обустройства дренажа и утепления цокольной части.

Предусматривается обустройство подушки. Ее можно не делать на песчаной почве, а на других участках устройство подушки лишним не будет. На геотекстильный материал насыпается двадцатисантиметровый слой песка, смачивается и уплотняется. После этого устраивается такая же по высоте щебневая прослойка. Уплотнив подушку, необходимо устроить подбетонку. При близком залегании грунтовых вод следует засыпать щебень слоем в сорок сантиметров, который поможет сохранять геометрию даже при излишней влажности.

Если ведется строительство нежилого сооружения, то от несущих площадок можно отказаться и уложить блоки на песок. Но следует помнить, что основание столбчатого фундамента из бетонных блоков должно быть не менее 40 ха 40 см.

Устройство подошвы

Для расширения подошвы фундамент монтируют на железобетонные плиты, залитые в опалубочные конструкции. На данном этапе встречаются определенные нюансы:

• параметры плиты должны в два раза превышать сечение столба, чтобы компенсировать боковые воздействия от пучинистого грунта;
• гидроизоляционный слой подошвы существенно продлит эксплуатационные период железобетона;
• щебень лучше не использовать, так как он своими острыми гранями прорвет гидроизоляционный материал.

По этой причине многие предпочитают устраивать подбетонку из тощих бетонных смесей.

Для защиты от грунтовых вод устраивается дренажная система из гладких перфорированных труб. Их укладывают в канавы, завернув в геотекстиль и присыпав щебенкой, потом засыпают грунтом.

Кладка блоков, заливка бетоном, гидроизоляция

При устройстве опорно-столбчатого фундамента из бетонных блоков используют песчано-цементную растворную смесь. Связывают столбики с подошвой арматурным прутом, выпущенным по центру.

Кладочные работы выполняются стандартно. Перевязка необходима для каждого ряда. Для этого берут несколько арматурных прутьев, соединяют их вязальной проволокой, укладывают в яму. Бетон заливается слоями по тридцать сантиметров, трамбуется. В верхней части каждого столбика устанавливается полуметровая шпилька.

При ведении кладочных работ необходимо контролировать углы и горизонтальные линии.

Если проектным заданием предусмотрен ростверк, то в последнем ряду устраивается арматурная закладка, необходимая для связки с горизонтальными балками.

Если строится нежилое помещение, то блоки можно укладывать без соединения их раствором. В соответствии с технологией, столбы выкладываются на высоту 0.5 – 0.8 м. С этой целью устраивается опалубка, в которую потом заливается бетон.

Блоки не требуют времени для отстаивания, гидроизоляцию их граней можно выполнять сразу. Поверхность камней обрабатывается битумными или эпоксидными составами. По всему периметру подошвы устраивается ковер из рубероидного или полиэтиленового материалов. Края следует зажать, чтобы во время заливки растворной смеси изоляционный слой не съехал под ее тяжестью.

Установка ростверка

Такой тип фундаментного основания используется по непучинистым почвам, заглубляется меньше, нежели свайный, значительно подвергается движениям бокового характера. При строительстве легкого сооружения верхушки столбиков не скрепляются, а вот при обустройстве жилого дома понадобится ростверк.

Его надежность улучшает показатель устойчивости, распределяя нагрузочные воздействия между опорными столбами.

Если необходимо создать практичный монолитный ростверк из железобетона, придется установить опалубочную конструкцию, создать армирующий каркас. Бетонный раствор заливается за один раз, одновременно с этим выполняется его уплотнение вибраторами.

Выполнив распалубку, грани ростверка защищают гидроизоляционным слоем.

Известно несколько видов ростверка:

• плиты, соединяющие свайные оголовки;
• ленты, скрепляющие верхушки столбов.

Наземные и заглубленные ростверки устраивать легче, потому что роль нижнего щита в опалубке выполняет грунт.

Забирка

Это последний штрих в обустройстве фундаментной основы. Забирка представляет собой стену, скрывающую расстояние от земли до ростверка. В канаву глубиной в тридцать сантиметров и шириной 10- 20 см заливается бетонный раствор. Последующие строительные работы ведутся после того, как бетон затвердеет.

По окончанию работ настилается слой гидроизоляционного материала. Для этого отлично подходит рубероидный материал, которым укрывают столбы.

Плюсы и минусы

Применение блоков ФБС при строительстве ленточных фундаментов целесообразно по нескольким причинам:

• Быстрый монтаж. Железобетонные блоки укладываются при помощи автокрана, благодаря чему строительные работы могут быть выполнены в течение 1-2 дней.
• Низкая трудоемкость работ. При использовании ФБС не требуется привлекать большое количество рабочего персонала, тратить дополнительное время на подготовку значительных объемов цементно-песчаной смеси.
• Долговечность. Фундаментные блоки, изготовленные в заводских условиях, строго соответствуют требованиям ГОСТ. Это дает сборным фундаментам весомое преимущество перед монолитными, при строительстве которых могут быть допущены ошибки в процессе расчета пропорций компонентов бетона.
• Высокая несущая способность. Конструкции из ФБС способны выдерживать значительные нагрузки, что делает их пригодными для возведения не только частных домов, но и тяжелых многоэтажных построек.

К недостаткам относятся:

• конструкции из железобетонных блоков требовательны к качеству теплоизоляции;
• ФБС не всегда может использоваться на пучинистых и переувлажненных грунтах;
• под основания необходимо укладывать специальную железобетонную подошву.

Область применения такого основания

Такие фундаменты в большинстве случаев используют в частном строительстве. Они не обладают высоким показателем несущей способности, что значительно ограничивает их эксплуатационный потенциал.

На почвах, не имеющих склонности к пучению, по столбчатой фундаментной основе возводят одноэтажные домики, бани, постройки хозяйственного предназначения.

Если стройка запланирована в районе с песчаным, скальным или валунным грунтом, несущих показателей столбчатого основания будет достаточно, чтобы возвести полноценный дом из сруба или пенобетонного блока.

Столбчатая фундаментная основа не подразумевает обустройство подвального помещения. Если данный критерий вам важен, следует рассмотреть устройство иных видов оснований.

Не следует устраивать такой фундамент в случаях:

• возведения большого дома с тяжелыми стенами;
• на почвах с низким уровнем несущей возможности, на участках с подвижными грунтами;
• на площадках, имеющих естественный высотный перепад более метра. В таком случае необходимо спланировать участок.

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

• на 1 часть цемента М300 берут 2,5 части песка;
• на 1 часть цемента М400 песка идет уже 3 части;
• при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

С чего начать установку

Установку фундамента необходимо начинать с просчета нужного количества материала, а также с определения места, где будет располагаться ваш дом. Часто место под здание выбирается без учета многих особенностей. Например, необходимо выявить, где располагаются подземные реки, влияющие на место установки скважины или колодца. Чем дальше вода будет располагаться от вашего дома, тем сложнее будет провести трубы. Это неминуемо скажется на стоимости вашей постройки.

Проверьте, может ли к выбранному месту под застройку проехать строительная техника. Для устройства фундамента вам может понадобиться песок или ПГС.

Обратите внимание на погоду. Не стоит начинать строительство при минусовых температурах. Это может привести к появлению трещин в незастывшем бетоне или цементе.

Кроме того, если вы планируете все или часть работ делать самостоятельно, внимательно ознакомьтесь с теорией и проконсультируйтесь у специалистов. Иногда дельный совет поможет выиграть в качестве и не потерять в цене.

Пошаговая инструкция по монтажу

Важнейшим этапом строительства фундамента из ФБС является грамотное проектирование.

Такую работу следует поручать профессиональным строителям, экономия на услугах специалистов может привести к серьезным последствиям, вплоть до преждевременного перехода здания в аварийное состояние.

На подготовительном этапе выполняется:

• разработка чертежей;
• проводятся необходимые расчеты;
• составляется четкий план работ.

Непосредственно перед началом строительства необходимо:

• подготовить стройплощадку,
• убрать мусор и лишнюю растительность,
• обеспечить беспрепятственный доступ для заезда спецтехники на территорию.

Земляные работы

Блоки могут укладываться в траншеи или котлован (если в здании планируется обустроить подвал). Ширина траншей высчитывается не по размерам ФБС, а по основаниям монолитных подушек, поскольку они являются более широкими.

Перед началом земельных работ необходимо выполнить разметку:

1. определить углы здания,
2. обозначить их маяками,
3. между ними протянуть прочный шнур.

Глубина траншей и котлованов может составлять 1000-1400 мм. Это зависит от количества рядов блоков ФБС, уровня промерзания грунта и других факторов, учитываемых при разработке проекта.

Устройство подушки

Чтобы исключить вероятность проседания фундамента и стен здания, на дне траншей и котлованов обустраивают подушки.

Для их создания используют песок (нижний слой толщиной до 200 мм) и щебень (засыпается поверх песка таким же слоем).

Материалы необходимо засыпать поэтапно, через каждые 10 см нужно утрамбовывать пласты, чтобы придать им необходимую плотность.

Трамбование целесообразно выполнять при помощи специальной виброплиты. Чтобы добиться более качественного уплотнения и ускорить процесс, следует обильно увлажнять материал.

Обустройство подошвы

Подошву, на которой в дальнейшем будут установлены блоки ФБС, можно изготовить двумя способами:

1. из готовых блоков ФЛ;
2. путем создания монолитной конструкции.

Первый способ более простой и менее затратный. Блоки ФЛ чаще используют на плотных малоподвижных грунтах. Изделия размещают поверх подушки, после чего заполняют бетоном швы между ними.

Поверх гравийно-песчаной подушки создают опалубку из обрезных досок, внутри нее размещают арматурных каркас в два уровня (верхний и нижний). Далее опалубку заполняют бетонной смесью, марка которой выбирается индивидуально для каждого проекта.

Когда бетон наберет заданную прочность (1-2 недели), можно приступать непосредственно к монтажу ФБС.

Укладка блоков

Для установки ФБС используется автокран, поскольку ручная кладка невозможна из-за большого веса изделий (1-2 тонны, в зависимости от размеров).
Блоки укладываются на цементный раствор, которым также заполняют и вертикальные швы между элементами.

Монтаж ФБС начинают с угловых зон. По первым установленным блокам протягивают шнур, который используют для более ровной установки следующих блоков.

Создание армопояса

Когда все блоки ФБС установлены по периметру фундамента, необходимо подготовить армирующий пояс. Этот конструктивный элемент служит для упрочнения основания и повышения его прочностных характеристик.

Первый этап – создание опалубки. Для этого поверх блоков ФБС устанавливаются обрезные доски, которые необходимо надежно закрепить между собой.

В опалубке устанавливается арматурный каркас из стальных прутьев толщиной не менее 12 мм. Количество арматуры и размеры ячеек, образуемых продольными и поперечными металлическими стержнями, определяется при разработке проекта. В большинстве случаев устанавливается от 2 до 4 продольных прутьев.

Завершающий этап – заливка бетонной смеси в опалубку. После ее затвердевания деревянный каркас демонтируют.

Обустройство гидроизоляции

Железобетонные блоки ФБС чувствительны к воздействию грунтовых и атмосферных вод, поэтому создание гидроизоляционного слоя является обязательным этапом строительства фундамента.

Допускается использование любых подходящих материалов – как рулонных, так и жидких.

Во многих проектах применяются битумные мастики, которые легко наносятся на боковые поверхности блоков и обеспечивают надежную защиту от влаги.

Как купить: цена и советы при выборе

В стоимость ФБС 20х20х40 для столбчатого фундамента входят следующие составляющие:

• цена сырья;
• стоимость работ по производству;
• траты на транспортировку.

Стоимость на блоки варьируется от 35 до 75 рублей за одну штуку. Разница в ценах объясняется рядом причин:

• слабая конкуренция – малое количество производств ведет к повышению цен;
• качество и тип материала – пустотелые блоки из керамзитобетона будут дешевле полнотелых;
• перекупщики на рынке – дешевле приобрести стройматериал на заводе-изготовителе;
• объем заказа – оптовикам часто делают скидки.

При выборе и покупке стоит обращать внимание на определенные моменты:

1. Соответствие размеров и веса блоков. Если масса ниже указанной величины, а размеры нормальные, это может говорить о наличии пустых участков в блоках, некачественном уплотнении материала. Эти недочеты плохо сказываются на прочности ФБС, поэтому их не стоит использовать для основания строения.
2. Соответствие формы и размеров. Часто встречаются партии, изготовленные в разных формах и отличающиеся по размеру до 0,5 см. Проверить их можно шаблоном в виде фанерной рамки с калиброванным отверстием.
3. Соответствие ГОСТу. На блоках ФБС не должно быть трещин и деформаций.
4. Соответствие стройматериала требованиям действующих нормативных документов. Его подтвердит наличие сертификатов и паспортов качества.

Фундамент из блоков: строим быстро и надёжно

Закладка фундамента — важнейший момент. На основание дома приходится самая большая нагрузка, поэтому от правильно выбранного типа фундамента, грамотно проведённых работ по его возведению, выдержанных сроков и стандартов, использования качественных материалов зависят крепость и долговечность всего строения.

Что представляет собой блочный фундамент

Известны разные технологии закладки основы дома, и возведение с помощью бетонных блоков занимает среди прочих достойное место. Блочный фундамент — это конструкция из бетона и арматуры, заложенной в самих блоках. Не нужно делать отдельно арматурный фундаментный каркас, а потом заливать его бетонным раствором. Здесь уже всё готово. Максимум дней 5 на укладку первого слоя (армированной монолитной ленты) и на то, чтобы он высох. А далее по принципу кирпичной кладки устанавливаются блоки.

Блочный фундамент быстро и несложно сделать своими силами. Единственное, что потребуется, — кран и 2–3 человека в помощь. Блоки укладывают при любой погоде — в снег или дождь нет никаких проблем с монтажом, что сохраняет время. За непродолжительный период, отведённый природой для строительства, можно выполнить все запланированные работы. Поэтому фундаментные блоки всё больше завоёвывают популярность и доверие среди частных отечественных застройщиков.

Фундамент из блоков определяет надёжность и долговечность всего строения

Достоинства и недостатки блочных фундаментов

Преимущества использования бетонных блоков:

• скорость сооружения — это, по сути, уже предварительно разбитая на фрагменты монолитная основа строения, которая быстро складывается в нужную конфигурацию;
• универсальность — возможность построить фундамент любой сложности;
• надёжность — применение железобетонных изделий (ЖБИ), изготовленных в промышленных условиях с контролем качества на каждом этапе производства, позволит получить основание гораздо крепче классического;
• стрессоустойчивость — в некоторые марки ЖБИ включены специальные добавки, что делает успешным устройство блочных фундаментов даже в районах вечной мерзлоты;
• простота монтажа — не требуется опалубка;
• строгость геометрии — каждая ассортиментная линейка имеет точную заранее заданную прочность, фундаментные блоки одного размера чётко подогнаны друг к другу и оснащены специальными пазами для их плотной стыковки.

Но наряду с преимуществами у блочных фундаментов есть и свои недостатки:

• цена — немалый вес железобетонных изделий требует привлечения спецтехники, что, несомненно, удорожает строительство:
• потребность в основательной гидроизоляции — в отличие от цельных заливных фундаментов, состоят из блоков и раствора, которые имеют различные физические свойства (уровень водопоглощения, морозостойкость) и оттого по-разному реагируют на воздействие окружающей среды, в силу чего после закладки следует сделать гидрозащиту;
• низкая сопротивляемость потерям тепла.

Конечно же, некоторые недостатки можно подкорректировать — сделать наружное утепление, например, пенополистиролом, который надёжно защитит слабые места (соединительные швы) и продлит срок эксплуатации блочного фундамента. Или выбрать блоки маленького размера, чтобы не привлекать тяжёлую строительную технику.

Компенсировать низкую сопротивляемость блочного фундамента потерям тепла можно утеплением его наружной поверхности экструдированным пенополистиролом

Однако все эти дополнительные меры тоже немало сказываются на строительном бюджете, так что если для вас решающим фактором является экономия, то лучше подобрать другой тип фундамента, менее затратный. А раз уж на первом месте скорость постройки, тогда, безусловно, преимущество за блоками.

Ленточный фундамент фбс: выбор размеров блоков для возведения основания

В настоящее время при возведении сборного фундамента большой популярностью пользуется комбинированный способ укладки с применением ФБС элементов. Благодаря такой технологии уменьшается стоимость строительства, что не оказывает негативного влияния на прочность и долговечность конструкции. При выборе размеров фундаментных ФБС блоков следует учитывать, что будущее основание должно не только выдержать вес сооружений, но и равномерно распределить его по всему основанию.

Обратите внимание! Несоответствие размеров изделий может негативно отразиться на состоянии основания, что приведет в конечном итоге к разрушению здания.

Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать.

От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов.

Обратите внимание! При выборе размеров блоков для возведения стен необходимо руководствоваться правилом, утверждающим, что оптимальным считается пять элементов на длину стены.

Гидроизоляция

Для качественной гидроизоляции постройки необходимо наличие правильной дренажной системы вокруг фундамента.

Гидроизоляция непосредственно фундамента нужна в двух целях: предотвращение проникновения влаги в конструкцию дома из фундамента (делается на горизонтальной поверхности фундамента) и предотвращение проникновения влаги в фундамент из почвы и окружающей среды, чтобы бетон не разрушился при замерзании этой влаги. Поговорим о второй.

Её делают многими способами:

• обмазка — для этого применяются битумные, полимерные и эпоксидные мастики;
• напыление жидкой пластиковой массы (полиуретана) — самый дорогой, но и очень действенный способ;
• оштукатуривание — для него применяются особые штукатурные смеси с пластифицирующими добавками;
• оклейка — плёнками (на полимерный клей) и мембранами и стеклоизолом (они бывают самоклеящиеся).

Оклейка, как правило, совмещается с обмазкой мастикой до и после оклейки. Если оклейка многослойная, между её слоями прокладывается сетка, которая используется при обычном оштукатуривании.

Расположение слоёв при оклейке должно быть только вертикальным; вертикальный нахлёст не должен быть меньше 10 сантиметров, горизонтальный — не меньше 30, и оклейку надо производить снизу.

Устройство

Сборный ленточный фундамент строится методом послойного возведения.

Он состоит из следующих элементов:

• Траншея, вырытая в грунте на определенную глубину.
• Слой песчаной подушки, обеспечивающий ровную горизонтальную поверхность.
• Ряд трапециевидных блоков (ФЛ), образующих опорную площадку для монтажа ленты.
• Основное тело ленты, построенное из ФБС.

Существуют комбинированные типы сборных лент, где вместо блоков ФЛ (трапециевидных) используется монолитная бетонная стяжка.

Такой вариант требует больших трудозатрат, но образует более жесткую подушку под ленту, устойчивую к воздействиям сил пучения грунта.

Зависимость выбора блочного фундамента от характеристик участка

Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.

Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.

Грунт

Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:

1. Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
2. Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
3. Нескальные грунты:
   связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
4. несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Тип грунта может различаться даже на соседних участках

Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.

Таблица: минимальная глубина заложения фундамента в песок и глину

Почва	Минимальное заглубление (м)
1	Песок	0,5
2	Глина	0,7

Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.

Чтобы проверить почву, нужно поместить образец в стакан с водой

Грунтовые воды

Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.

Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента

Глубина промерзания

Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.

Водяные «линзы»

Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».

При наличии в почве «линз» используется только свайно-ленточный фундамент

Выбор фундамента

От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.

Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.

1. Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.
2. Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.

Влияние особенностей почвы на строительные работы

При наличии лишних финансовых средств или при нежелании тратить свое время, вы можете обратиться в одну из фирм, проводящих геологические изыскания. С помощью некоторых манипуляций они достаточно точно выявляют все показатели вашего участка, которые необходимо знать при возведении фундамента. Однако если вы хотите сэкономить, вы можете провести изучение почвы самостоятельно. Для этого необходимо сделать срез земли минимум на полтора метра, после чего осмотреть все слои.

Схема ленточного фундамента

На территории нашей страны встречаются три основных группы почвы.

1. Песчано-каменистые, скальные или гравийные грунты. На срезе видно, что данная почва имеет каменистые вкрапления, песок, и не содержит глину. Камни могут также отсутствовать при наличии крупнопесчаных смесей. Это лучший вариант почв для строительства, практически не дающий вспучивания и усадки.
2. Что касается пылевых и мелкозернистых смесей или песков, то это наихудший вариант. Это крайне нестабильная субстанция, часто находящаяся в движении, подмываемая подводными водами. Также эту почву называют пучинистыми грунтами, так как задерживаемая влага при замерзании приводит к сильнейшему вспучиванию.
3. Глинистые почвы. Как правило, наличие глинистых почв на участке сигнализирует о грунтовых водах, которые увлажняют глину. Такая почва также вспучивается в зимний период, когда влага, содержащаяся в глине, замерзает.

После проведения геологических изысканий, настало время узнать, какой фундамент вам подходит. Однако, обратите внимание на следующие особенности.

1. Срок службы фундамента не должен быть меньше срока службы дома. При этом для небольшой деревянной постройки не обязательно использовать тяжелые и дорогие виды фундаментов. Придерживайтесь правила золотой середины. Лучше остановиться на чем-то среднем, например – на цельном ленточном фундаменте, не сильно широком и глубоком.
2. Если вы выяснили, что на участке близко к поверхности расположены грунтовые воды, подвал всегда будет сырым и периодически может подтапливаться. Поэтому подумайте – так ли нужен ли он вам? Какой от него будет прок?
3. Лучшую пространственную прочность обеспечивают цельные фундаментные плиты, которые рекомендуются для строительства каркасников на сыпучих и плывучих грунтах.
4. Иногда необходимо возводить песчаную подушку под фундамент для каркасного дома, которая не только укрепит почву, но и позволит сэкономить.

Схемы разных фундаментов

Фундаментные блоки плюсы +и минусы

У каждой разновидности стройматериала есть плюсы и минусы. ФБС не является исключением. Для начала стоит рассмотреть достоинства блоков рассматриваемого образца. Фундамент из ФБС это:

• Наличие стандартов ГОСТ 13579-78, которые регламентируют производство блоков из бетона определенных размеров и характеристик
• Высокая скорость производства строительных работ. Цокольные помещения здания выкладываются в течение нескольких дней, что достигается за счет крана.
• Прочность блоков заводского производства подтверждается системой строгого контроля и автоматизированным процессом. Соблюдение пропорций составляющих при изготовлении
• ФБС положительно сказывается на конечном результате строительных работ
• Простота и универсальность. Для монтажных работ не нужны специальные навыки. С помощью широкого размерного ряда удается собрать основание здания подходящей конфигурации и сложности
• Возможность производства строительных работ в разных климатических условиях
• Удобство сборки становится возможным благодаря наличию монтажных петель и пазов

Говоря о недостатках ФБС, стоит отметить высокую стоимость стройматериала. Также к числу недостатков можно отнести большую мощность монолитного фундамента. Блоки из бетона требовательны к характеристикам грунтов, что также в некоторых обстоятельствах усложняет работу. Швы между блоками нуждаются в гидроизоляции. Фундамент из ФБС необходимо утеплять от промерзания в холодных регионах страны.

Блоки

Блок — конструктивный сборный элемент или изделие, обычно заводского изготовления, применяемые в современном индустриальном строительстве (например, блок объёмный, стеновой, оконный).

Википедия

Посмотрим на этот прекрасный материал: чем он хорош и чем сложен для строительства фундамента.

Плюсы:

• стандартизация блоков: как правило, если блок произведён на официальном производстве, его точные размеры жёстко регламентированы (для бетонных блоков это ГОСТ 13579–78);
• скорость постройки (для бетонной ленты время строительства диктуется месяцем застывания бетона);
• относительная дешевизна;
• при сложных грунтах блочная армированная конструкция лучше сопротивляется деформациям;
• простота сборки, не требующая особых навыков (более того, если что-то пошло неправильно, можно разобрать фундамент и сложить его заново);
• огромный размерный ряд и разнообразие блоков позволяют сложить фундамент любой сложности, размеров и конструкции;
• в блоках конструкционно предусмотрены пустоты, пазы, арматурные вкладыши и даже выемки под толщину раствора, что невероятно упрощает сборку.

Минусы:

• для некоторых разновидностей блоков, как и для бетонных панелей, понадобится техника — кран или лебёдка;
• междублочные швы не обеспечивают герметичности — таким образом, фундамент нуждается в вертикальной гидроизоляции;
• блочные фундаменты всё же не показаны зданиям с высокой массой.

Фундамент для строительства каркасного дома

Отталкиваясь от ценовой составляющей строительства, фундаменты можно разделить на две группы: дорогие и не очень. Под каркасные дома стараются выбрать второй вариант. Но это иногда невозможно, потому что при выборе учитывается тип грунта, расположенный на строительной площадке.

Какой лучше выбрать, особенности

Все дело в соотношении двух компонентов грунта: глины и песка. Чем больше второго, тем меньше морозное пучение земли – свойство почвы выталкивать на поверхность все, что в ней находится. Это в первую очередь касается фундаментов.

Поэтому в строительстве фундаменты еще делят по глубине закладки:

• закладываемые ниже уровня промерзания грунта;
• поверхностные.

К первым относятся ленточные глубокие, буронабивные бетонные и винтовые металлические, ко вторым – плитные и ленточные мелкозаглубленные.

Внимание! Так как разговор идет о каркасном строительстве, то есть конструкциях легких, то несущая способность земли в данном случае не учитывается.

Поэтому, если перед застройщиком встает вопрос, какой из предлагаемых фундаментов для каркасника лучше выбрать, то можно использовать любой. Потому что все выше обозначенные конструкции будут прекрасно работать на любых грунтах.

Проектирование и чертежи

При выборе типа ленточного основания специалисты учитывают множество факторов, в том числе следующие нюансы:

• Степень промерзания грунта.
• Уровень нагрузки от будущего строения.
• Высота расположения грунтовых вод.
• Конструкция «ленты».
• Сейсмоактивность в выбранном для строительства месте.
• Особенности рельефа.
• Состав грунта, свойства отдельных слоев.

Малейшие ошибки в расчетах чреваты серьезными последствиями, от перекосов в ходе усадки здания до преждевременного разрушения целостности фундамента и самого строения.

Чертеж на конструкцию входит в состав документации на все здание. Посмотреть, как выглядят различные схемы установки фундаментных блоков, можно на иллюстрациях ниже.
