Гаражные запоры для ворот своими руками: механизмы, системы, инструкции

Засов для гаражных ворот: делаем своими руками. Чтобы защитить свой гараж от взлома обычно на ворота ставят несколько видов замков. Но проблема заключается в том, что конструкционные особенности стандартных замков уже известны ворам и освоены способы взлома. Но все же выход есть – засов для гаражных ворот, который при желании можно сделать своими руками.
Сделанные собственноручно запоры хороши тем, что вы сможете продумать оригинальные и неизвестные взломщикам конструкции, которые они просто не смогут открыть. Если сделать замок с повышенной секретностью, вы сделаете их более надежными. На распашные ворота вы можете установить почти все виды засовов и замков.

На другие виды ворот, как пример, подъемно-поворотные или секционные самостоятельно поставить замки будет сложно, поэтому советуем обращаться за помощью к специалистам в этой области.

Возможные конструкции

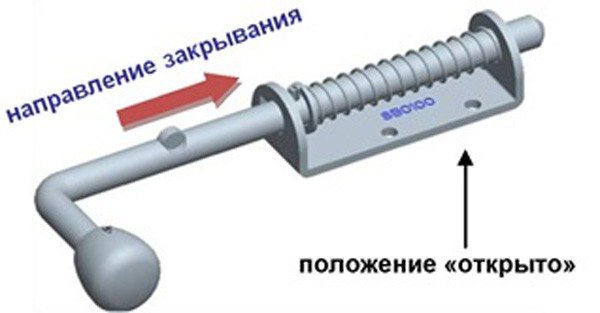

Схема запирания засова для гаражных ворот.

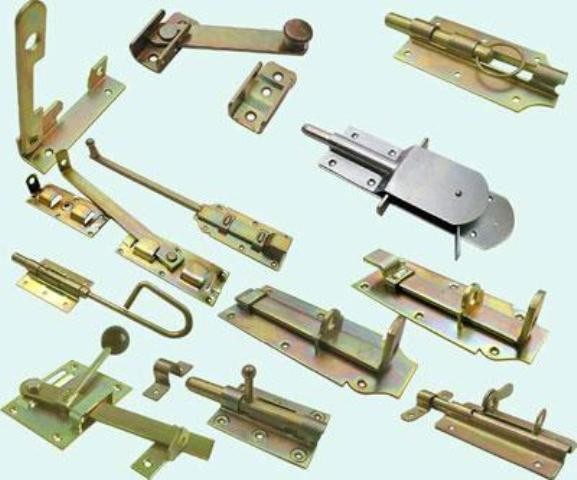

Среди всех конструкций гаражных запоров можно выделить следующие:

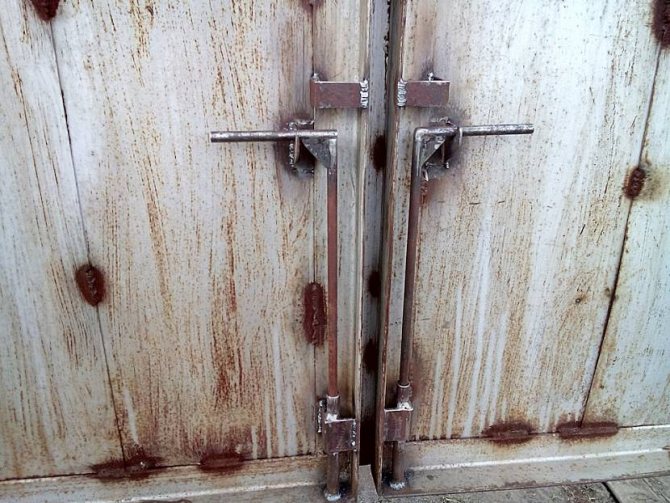

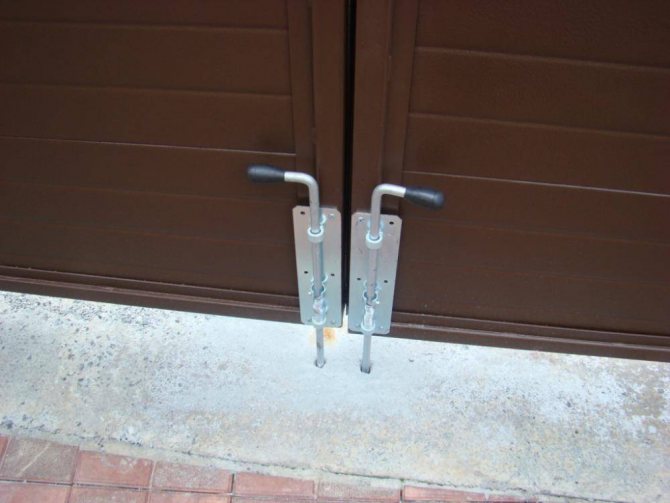

1. Вертикальные. Подходят для распашных створок. Своеобразный крюк-держатель, который фиксируется у основания ворот. Подобный засов очень непросто взломать.
2. Горизонтальные. Наиболее популярный фиксатор. Устанавливается вверху, в центре или внизу распашных ворот.
3. Дополнительные запорные крепления. Крепятся на раме для ворот или полотне.

В свою очередь, для большей ясности можем разделить все конструкции на определённые виды:

• врезной;
• поворотный;
• ригельный (винтовой);
• сдвижной.

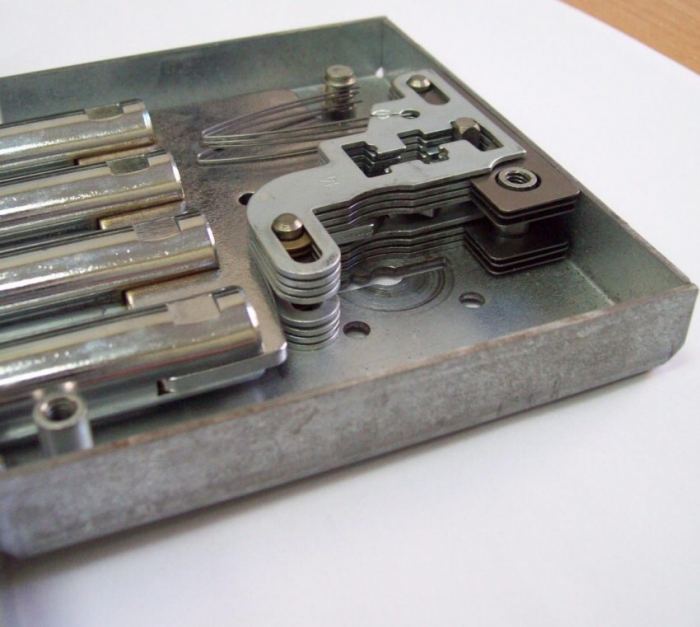

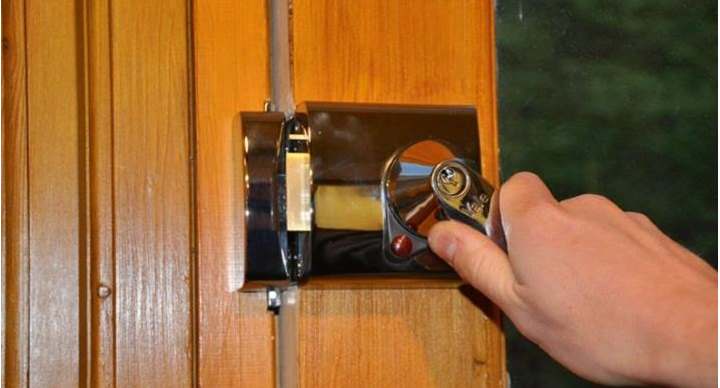

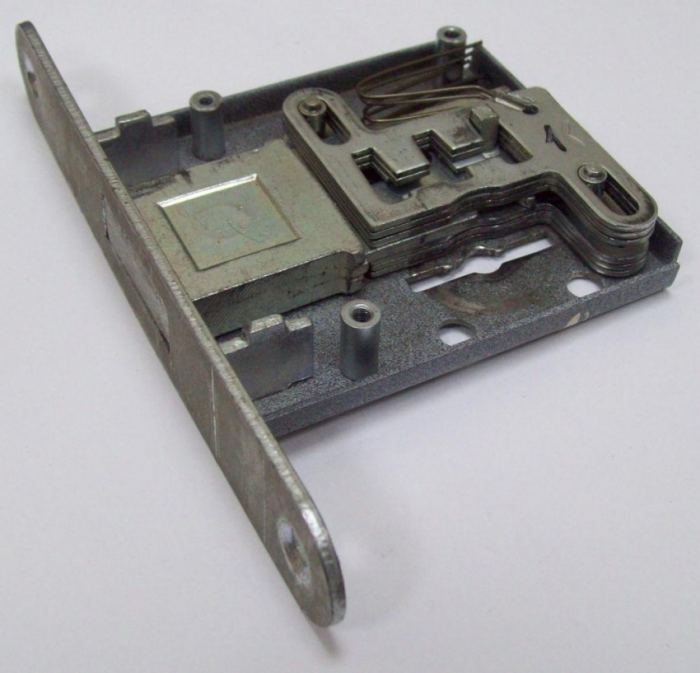

Врезной замок оснащён сувальдным механизмом, благодаря которому гарантируется его секретность. Минус этого устройства заключается в том, что при холодном климате его может заклинить.

Поворотный механизм представляет собой вертикальную трубчатую стойку, которая укрепляется благодаря четырём опорным осям и рычагу в центре. Конструкцию легко складывать.

Схема устройства запора для ворот.

Ригельный запор – достаточно прочный и долговечный. На нём нарезана резьба, через которую проходит ключ с такими де насечками. Планка засова удерживается пружиной.

Сдвижной замок состоит из двух планок с кольцами. При перемещении одной по другой и совмещении колец изнутри вставляется замок для фиксации.

Советы профессионалов

Чтобы все получилось как можно лучше, учтем мнение профессионалов:

• Не стоит ограничиваться прочтением пары статей с руководством по самостоятельному изготовлению гаражных ворот. Сейчас на просторах интернета есть очень много подробных видеоуроков и обзоров на эту тему.
• Выбирая материалы для работы, отдавайте предпочтение более легким и современным. Тогда и дальнейшая эксплуатация готовой конструкции не составит труда и не потребует усилий.

Чтобы создать грамотный и читаемый чертеж, можно воспользоваться простыми специализированными программами, такими как: КОМПАС-3D, AutoCAD, NanoCAD, FreeCAD и т

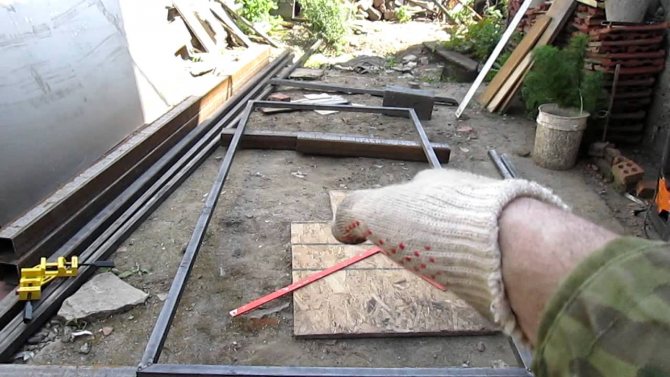

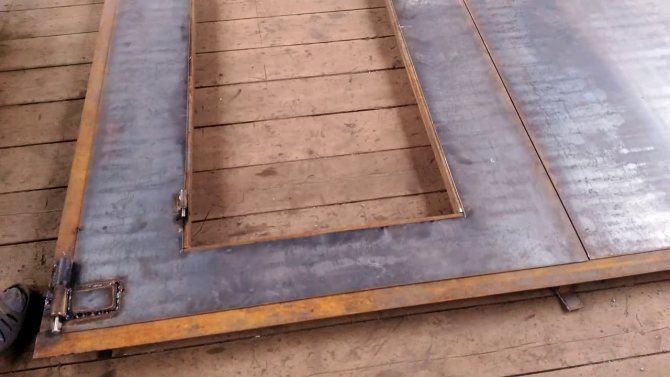

д. При сваривании деталей каркасной рамы следует помнить, что для большей прочности лучше соединять края уголков, уложенных внахлест. Для комфортной работы конструкции гаражных ворот, плавного открывания-закрывания дверей и мягкого функционирования замков и запоров, важно помнить об их смазке и следить за чистотой систем.

• С целью повышения теплоизоляционных качеств, можно сперва застелить уплотнитель полиэтиленом, а уже только после этого прикрыть его вагонкой.
• Гаражные ворота не обязательно должны быть стандартными и банальными. Существует масса стильных и оригинальных решений для их создания и оформления. Все зависит только от вашей фантазии и бюджета.

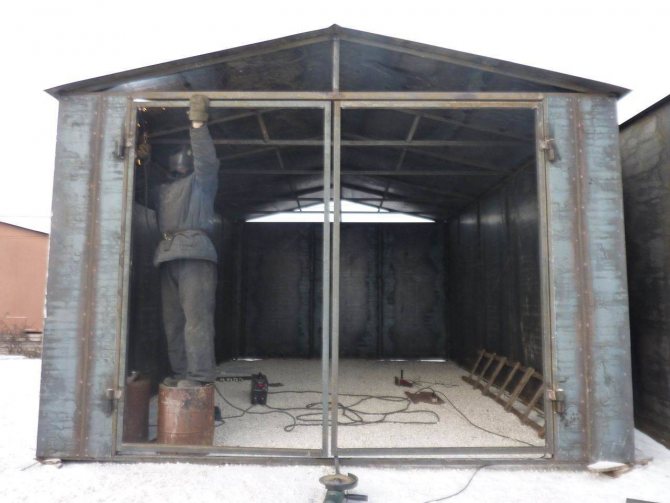

В заключение предлагаем вам посмотреть несколько фотографий готовых гаражных ворот разных видов.

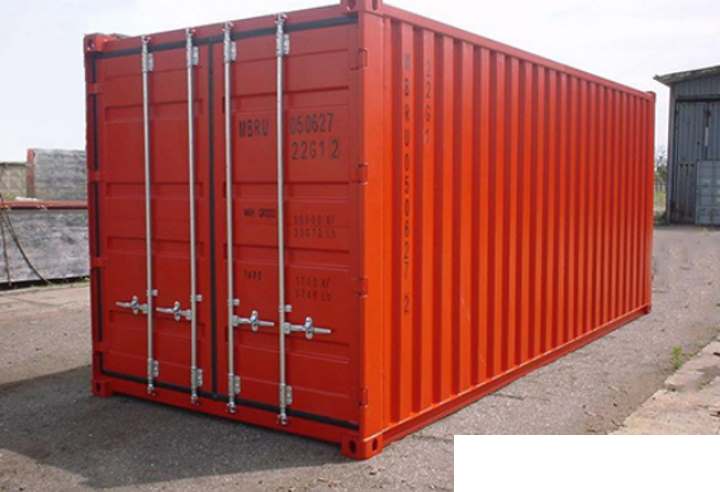

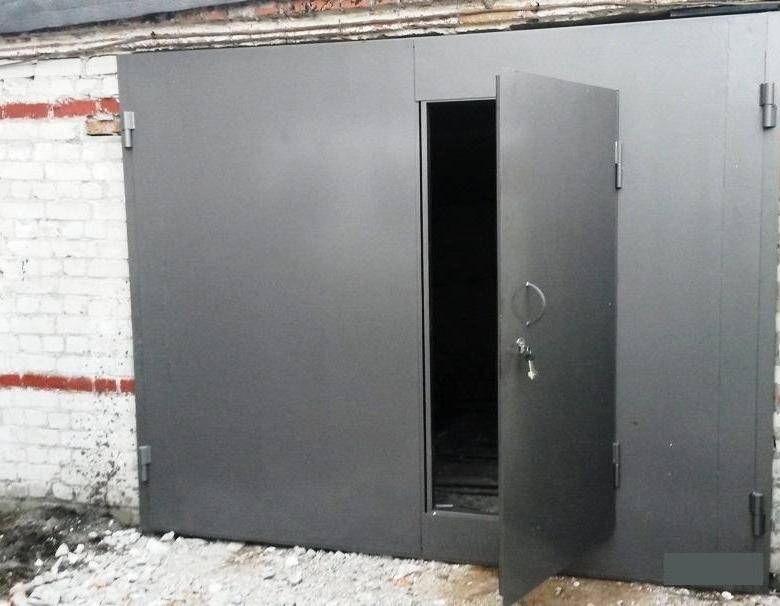

Гаражные ворота (утепленные, с контейнерным запором). Garage Doors (insulated, with container lock)

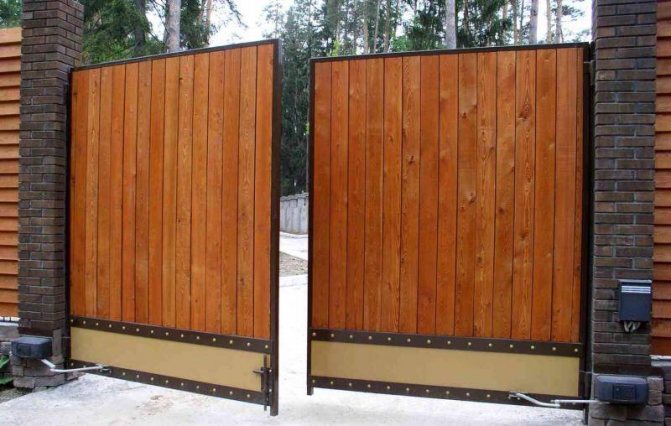

Самодельные автоматические распашные ворота

Как сделать металлический усиленный засов для дверей своими руками

Автоматизированные системы

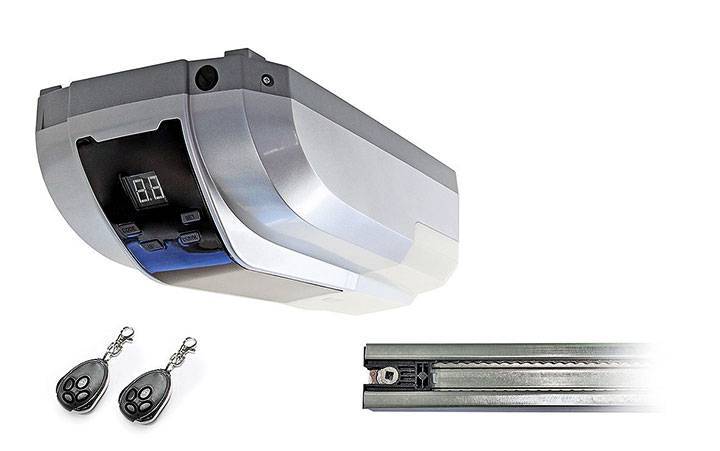

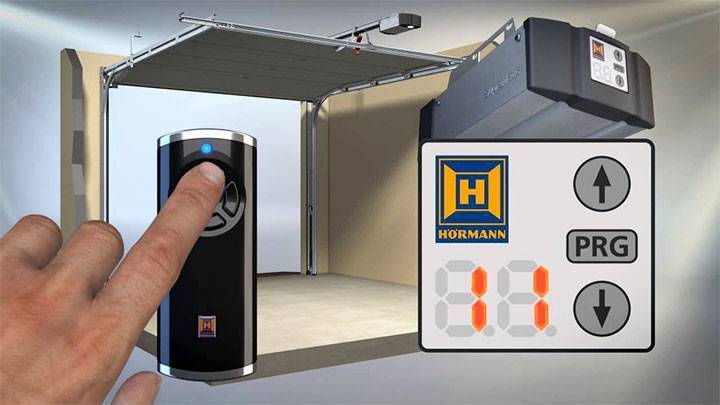

Хорошим решением станут и автоматизированные системы гаражных запоров. Такие механизмы делятся на две категории:

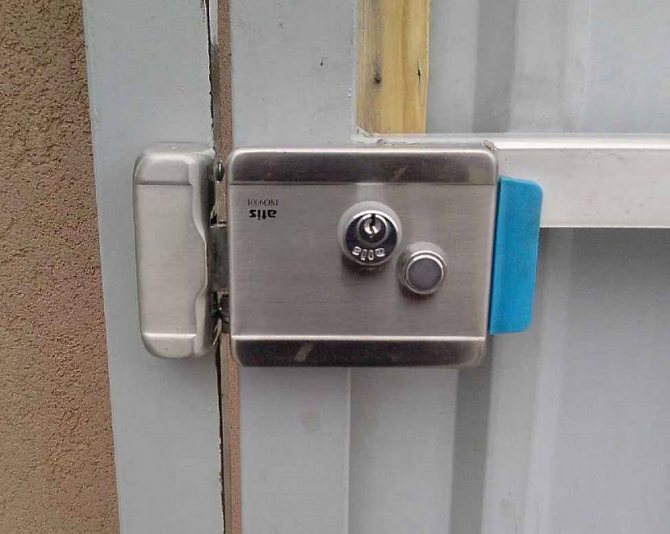

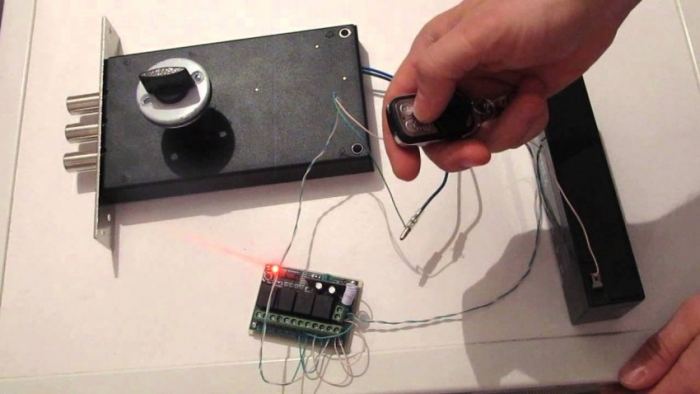

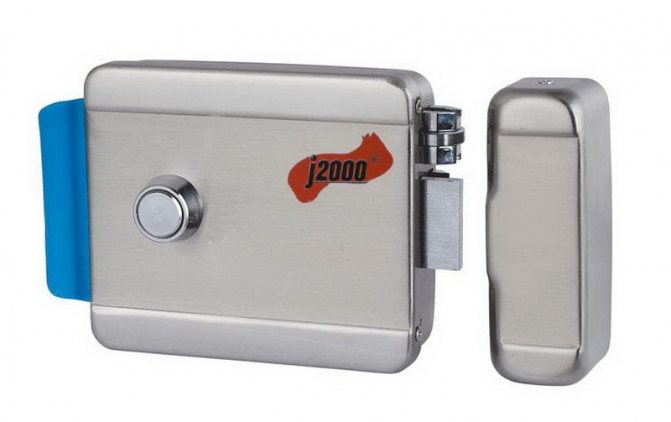

1. Электромагнитные. Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код.

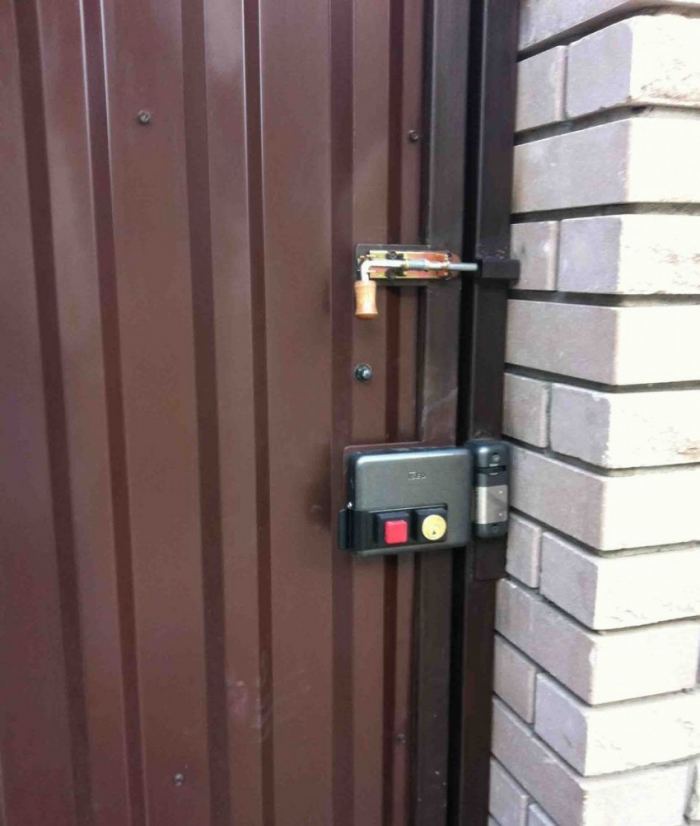

2. Электромеханические. Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.

Управлять подобными замками также можно через сканер заданного отпечатка пальца.

Чтобы кнопки не западали, рекомендуем периодически менять код пароля. Предлагаемый ход поможет продлить использование автоматизированного замка.

Советы по эксплуатации

При эксплуатации ворот необходимо производить регулярное техническое обслуживание. Кроме того, вам, возможно, придется делать их ремонт. Чаще всего необходимость ремонта обусловлена выходом из строя уплотнителя или поломкой декоративной фурнитуры. Также возможен износ пружин или колёс, поскольку это детали, на которые приходится самая большая нагрузка. Именно поэтому за ними нужно в первую очередь следить и обслуживать.

Ещё одна проблема, которая может возникнуть в процессе эксплуатации – заклинивание автоматического привода. Как правило, это обусловлено перекосом конструкции, вызванным усадкой гаража или деформацией грунта.

Все эти проблемы возникают ввиду ошибок при установке ворот. В целом, техническое обслуживание необходимо производить примерно раз в год в случае, если вы используете ворота для бытовых нужд. А вот секционные модели, установленные в производственных помещениях, нужно обслуживать каждые полгода.

Для того, чтобы избежать возможных нарушений в работе секционных ворот, необходимо поддерживать хороший микроклимат в помещении, вентилировать его. На износ механизмов влияет повышенная влажность, а также температурный режим в помещении. Нужно обеспечить хорошую вентиляцию, а также сухость механизма.

Необходимо регулярно производить периодический осмотр конструкций – проверять герметичность и целостность панелей, степень износа всей фурнитуры и замковых креплений.

Ролики, держатели и замки, а также задвижки необходимо регулярно смазывать. Нужно следить за степенью износа роликов и своевременно заменять их на новые. Если в конструкции ворот имеются пружины, то их необходимо контролировать и регулировать, натягивать, если они ослабляются.

Регулировка ворот – это один из самых важных показателей их работоспособности.

О том, как самостоятельно установить секционные ворота, смотрите в видео ниже.

укрепление гаража, замок для гаража, электро замок, усиление двери.

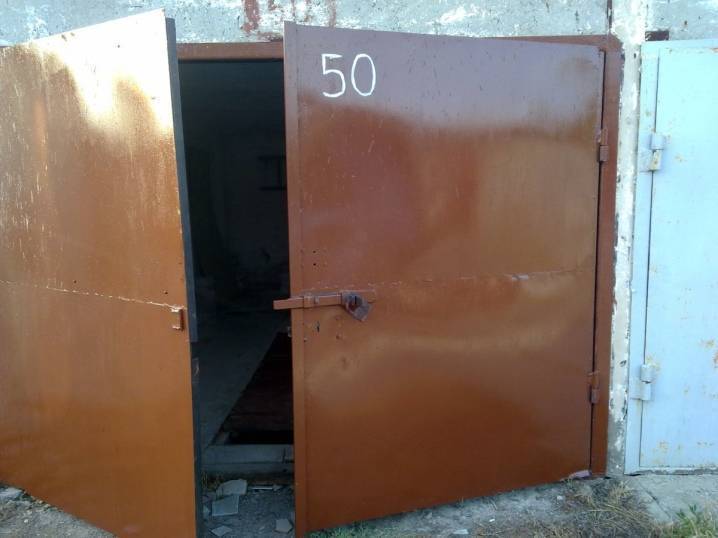

Запираемый засов для гаражных ворот. Вторая жизнь навесного замка

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

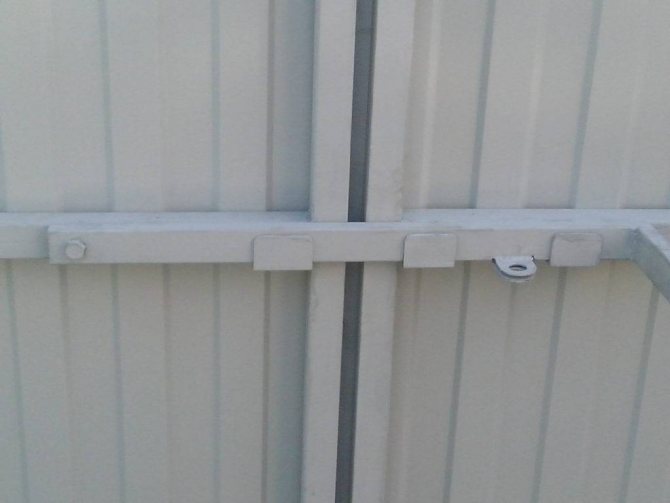

Вертушка

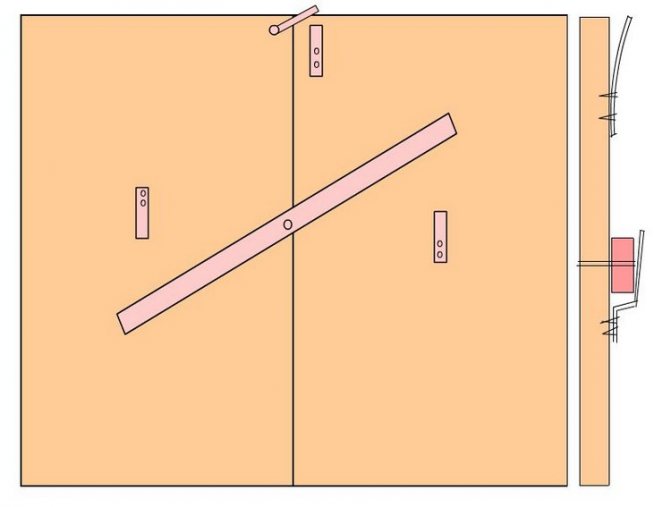

Чертеж вертушки на гаражные ворота.
Самым простым в создании замков станет проверенная годами «вертушка». Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

«Вертушка» закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

Этапы работы:

1. Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
2. Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

Горизонтальный ригель

Устройство запора для ворот гаража.

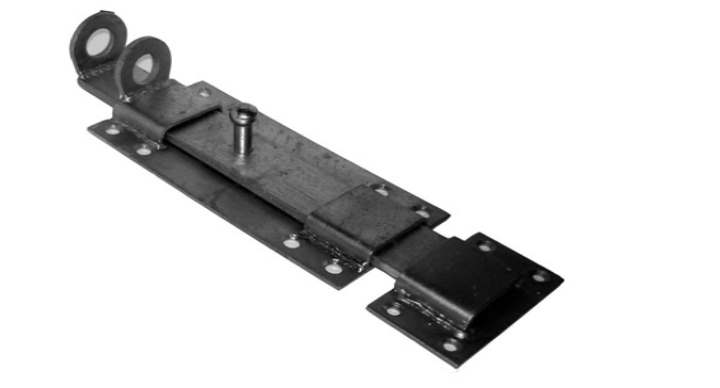

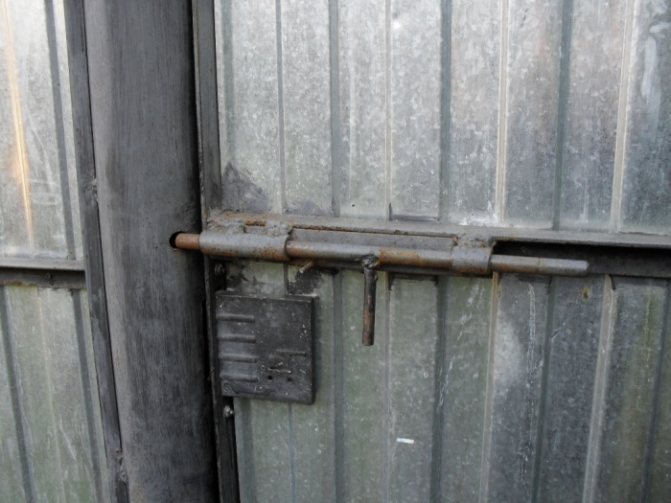

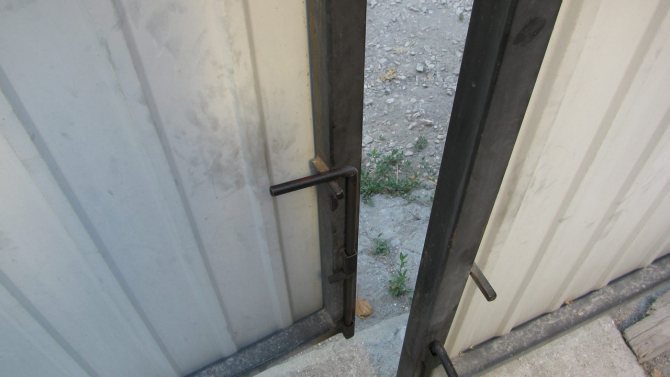

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

1. Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы «Г» либо привариваем ручку.
2. Монтируем на створках отрезки трубы, кольца или петли.
3. К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

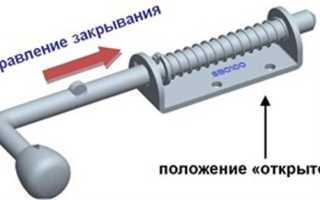

В конструкцию замка часто включают пружинный упор.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.

Делаем запоры для распашных ворот своими руками

На сегодня существует несколько самых распространенных вариантов засовов для изготовления и монтажа своими руками.

Вертикальные запоры

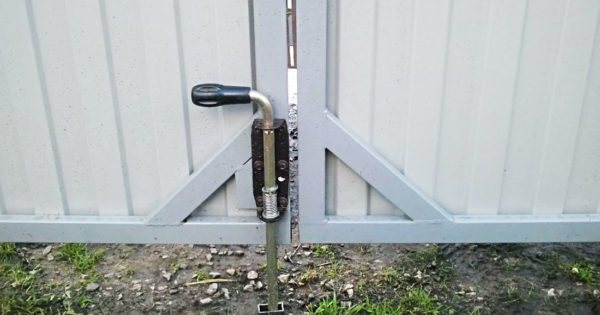

Простой запор

Пошаговая инструкция сборки:

• все детали для сборки механизма можно купить в Леруа Мерлен;
• предварительно делается чертеж;
• на раме отмечается точка для размещения запора, место его расположения в грунте и длина самого прута;
• из нескольких металлических стержней делают две схожие детали. Длина детали выбирается такая, чтобы она смогла удержать полотно входных частей в закрытом состоянии;
• в верхней зоне ворот привариваются короткие штыри, они облегчат спуск и подъем устройства;
• в почву штырь забивается на такую глубину, чтобы была обеспечена защита объекта.
• углубления следует делать с использованием садового бура, при этом соблюдается диаметральное положение относительно прутов;
• к раме створки необходимо присоединить крючок-зацепку с помощью сварки. Он будет выполнять роль ручки для замкового устройства. С его помощью фиксируется механизм после того, как конструкция открылась.

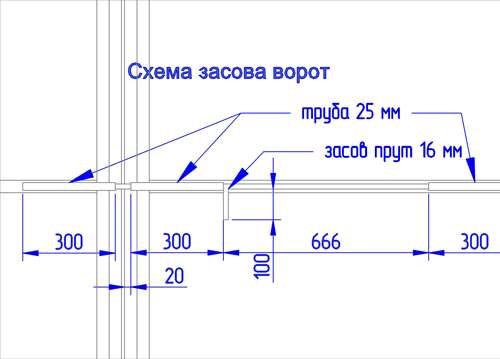

Схема запора

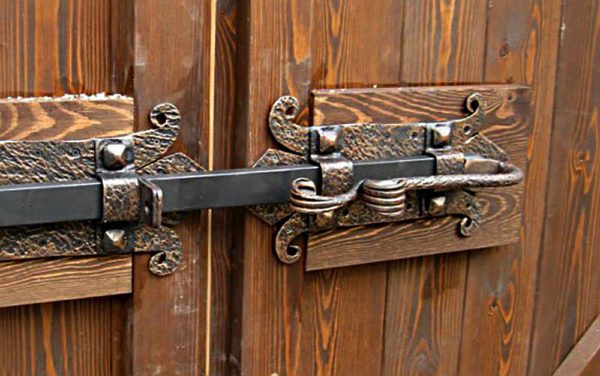

Засов

Есть интересный способ, как сделать засов. Собирается он при помощи подручных деталей. Фиксаторы для ворот своими руками собираются из балки и 4 ручек из дерева. Данная конструкция изготавливается за 1 час. На стойки, находящиеся по вертикали, прикручиваются 2 профиля и ручки из дерева.

Чтобы конструкция получилась более прочной и надежной, необходимо вставить балку или массивную доску. В результате должен получиться механический запорный механизм.

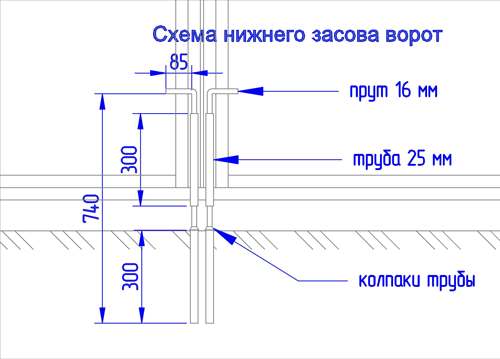

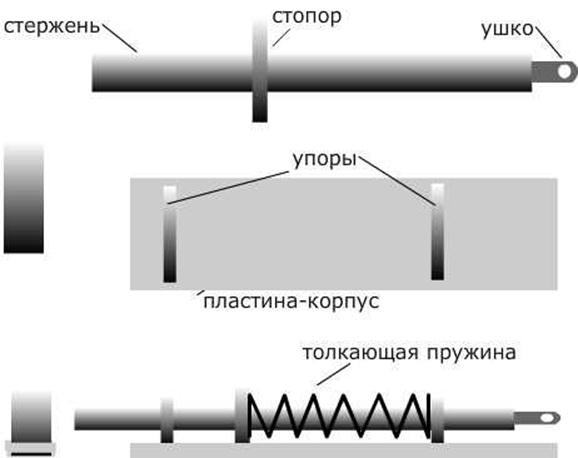

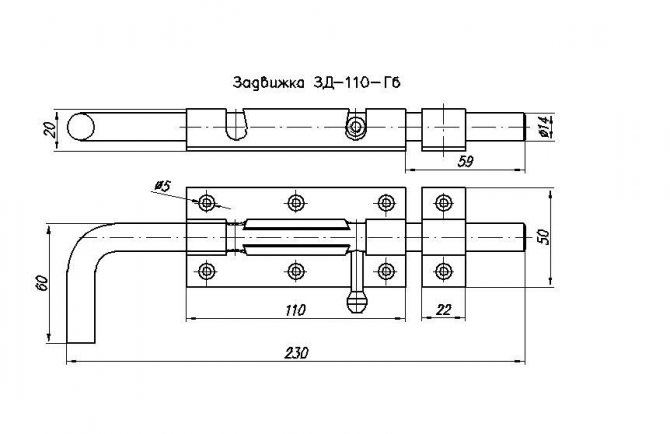

Чертеж засова

Есть и другой метод, как собрать засовы на ворота своими руками. Для этого применяют обрезки профиля и прокат квадратной формы. Конструкцию либо привариваем, либо устанавливаем ее на болты. К калиброванному пруту, длина которого составляет 350 мм, следует приварить ручку по вертикали. От правого края при этом отступают на 200 мм.

Резюме

Гараж – это место, которое нуждается в особой защите, особенно если в нем находиться дорогой автомобиль. Как видно из статьи, сделать собственный запорный механизм не так уж и сложно. Но каждый механизм должен быть продублирован замком, чтобы увеличить безопасность и снизить шансы угона. Любой запорный механизм, который был описан в этой статье можно взять за основу и соорудить собственный, который будет превосходить другие по эффективности. Важно не оставлять снаружи возможность доступа к запорному механизму. Желательно петли также разместить изнутри.

Рекомендуемые записи

Раздвижные межкомнатные двери
Декоративные перегородки

Установка ручки на межкомнатную дверь

Отделка дверных проемов без дверей + фото

Оформление дверного проема без двери + фото

Замки и ручки для межкомнатных дверей

Задвижки засовы

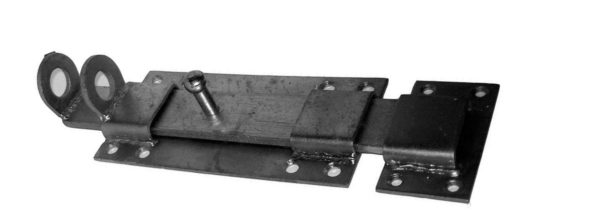

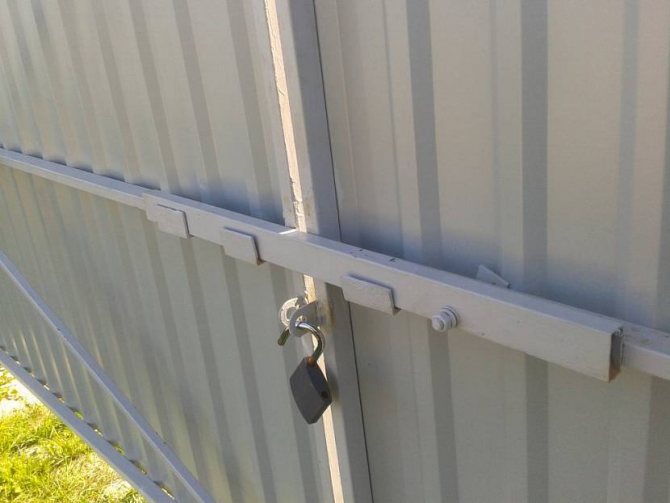

Ещё один тип конструкции засовов – задвижной. Для его производства используются деревянные или стальные полосы. Для самостоятельного изготовления нужно иметь слесарные навыки и набор инструментов.

Толщина метала задвижки должна быть достаточно толстой, чтобы предотвратить изгиб

1. Подготовить стальную полосу. Длина её должна быть не менее 40 сантиметров, а ширина – 5 сантиметров.
2. Поскольку полоса будет двигаться по направляющим, их необходимо закрепить на воротах сваркой. Засов крепится к створке за счёт применения саморезов или той же сварки.
3. После монтажа на вторую створку также устанавливается паз для фиксации второй половины стальной полоски.

Иногда, чтобы изготовить засов с возможностью запереть замком, дополнительно сверлятся отверстия или монтируются специальные дужки.

Декоративная задвижка выглядит эффектно

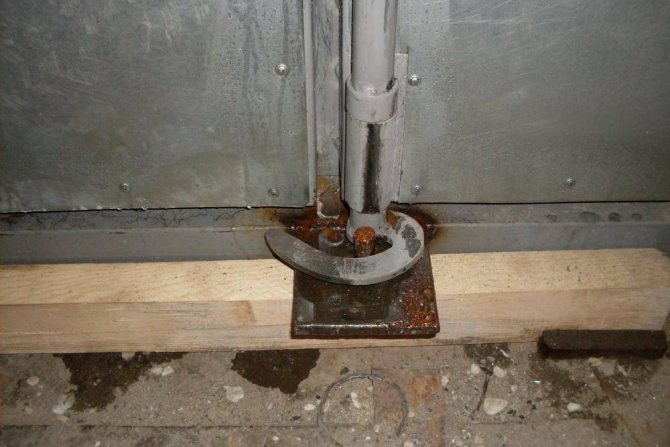

Засовы вертикального типа
