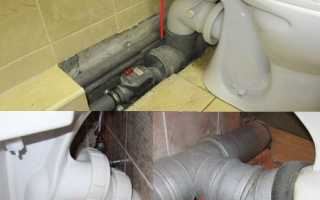

Соединение с канализацией
Перед посещением специализированной торговой точки с сантехникой и приобретением оборудования стоит помнить, что конструкция унитаза может иметь отличные формы слива. В перечень входит:
- Вертикально расположенный слив;
- Горизонтально расположенный слив;
- Слив наискосок.
Все новостройки оснащаются сантехническим оборудованием, имеющим подсоединение унитаза к канализационной трубе по принципу горизонтального типа слива. Встретить вариант вертикально расположенного или слива наискосок можно лишь в процессе замены прибора в строениях, именуемых сталинками или хрущёвками.
Но, тем не менее, лучше проверить вариант поступления воды в канализации перед покупкой унитаза. Это простое действие позволит избежать мучительной процедуры переделки системы и значительно снизит время на монтажные работы.
Проверьте вариант поступления воды в канализацию
Соединительная арматура
Подключение унитаза к канализации производится за счёт применения специальной соединительной арматуры:
- сжатые пластиковые трубы (гофра);
- фановые патрубки;
- манжета.
Использование во время установки сантехники фановой трубы позволяет визуально создать эффект одного целого конструкции сантехники и соединительного элемента. Достигается это за счёт применения для изготовления обеих деталей идентичного материала, к примеру, фарфор, фаянс, или керамика. Важный нюанс заключается в том, что необходимо чётко выбирать длину соединительной арматуры, потому что обрезать деталь не представляется возможным.
Другое дело, если для соединения применяется манжета-эксцентрик. Эта деталь производится из полимерного материала, и представляет собой конструкцию, включающую два отвода со смещёнными осями. Арматура для соединения продаётся абсолютно разной длины, что позволяет подобрать идеально соответствующий вариант для соединения сантехники и трубы.
подключение унитаза
Применение гофрированной трубы
Гофрированная труба для унитаза – это элемент системы, позволяющий соединить выпуск унитаза с трубой канализации. Гофру можно использовать для соединения с любым видом труб. Такая труба имеет довольно широкое сечение с гофрированными стенками, что позволяет варьировать ее длину. На краю трубы имеется манжета, что облегчает процесс ее монтажа. Гофра очень удобна при установке унитаза со смещением. Также гофрированную трубу часто используют как временный элемент на незакрепленном унитазе.
Время от времени трубы следует менять
Конечно, соединение при помощи пластиковой трубы надежнее и долговечнее, но есть случаи, когда соединения гофрой не избежать:
- В случае если изменился уровень пола, или существует невозможность установить унитаз напротив выходного отверстия канализации.
- При несовпадении типов отверстий спуска унитаза и раструба канализационной трубы.
Перед приобретением гофрированной трубы следует учесть размеры отверстий, к которым будет подключатся гофрированный соединитель.
Для нескольких объектов, подключаемых к канализационной трубе, существуют гофры с отводами – тройники. При помощи таких приспособлений осуществляется подводка к водопроводу нескольких приборов, или монтируется слив унитаза и ванны в один вывод.
Важно учесть качество используемого материала, его характеристики и долговечность. Для монтажа унитаза с помощью гофрированной трубы понадобятся дополнительные элементы – муфты и патрубки.
Гофрированная труба – достаточно ранимый и тонкий материал. При эксплуатации унитаза, соединенного таким типом с канализацией, стоит придерживаться следующих правил:
- В воде, сливаемой в унитаз, не должно быть едких химических веществ, они могут привести к повреждению стенок гофры.
- При большой длине гофры для исключения ее провисания необходимо при монтаже предусмотреть подпорки.
- Беречь трубу от механических повреждений, ее тонкие стенки легко ломаются.
При правильной установке гофрированная труба хорошо справляется с отводом отходов и сокрытием неприятных запахов. Если этого не происходит, вода в трубе застаивается, значит, монтаж произведен неверно, и требуется выбрать другой способ подключения сантехники.
Что нужно для соединения и некоторые нюансы монтажа
Самостоятельный монтаж унитаза к канализации, помимо схемы соединения, предусматривает наличие инструментов, среди которых:
- набор ключей (потребуется для установки слива и подсоединения самого прибора);
- Отвёртки разных типов;
- Пила по металлу для снятия непригодной сантехники;
- Молоток, наждачка, нож и трехметровая рулетка;
- Небольшое количество пакли, цемент, а также герметик;
- Перфоратор, победитовые свёрла, дюбеля.
Установка унитаза с косым выпуском к чугунной канализации должна обязательно проводиться манжетой из резины. Надевая оборудование на выпуск, указанную деталь необходимо вывернуть. Так получится сделать полную герметизацию стыка. Для усиления плотности места соединения можно дополнительно воспользоваться герметиком.
Вам также может понравиться — Уклон канализационных труб по СНиП
Присоединение унитаза к чугунному трубопроводу
В домах старой застройки нередко встречаются сливная системы из чугуна. В общем подключение унитаза к любому виду труб практически одинаково, однако стоит отметить, что для подключения к чугунной трубе потребуются дополнительные материалы – резиновая манжета.
Технология подключения сантехники к чугунной канализации:
- Первым этапом подготавливается чугунный раструб. Очищается от шлаков и ржавчины, убирается весь цементный раствор, используемый ранее при монтаже.
- Вторым этапом монтируется резиновая манжета. Герметичность ее установки достигается путем использования герметика, его наносят на стенки раструба перед монтажом манжеты.
- Последним этапом подсоединяется унитаз при помощи гофры или патрубка, подвод соединяется с установленной манжетой, затем все герметизируется.
Стоит помнить, что чугун подвержен коррозии, поэтому следует позаботиться о высоком качестве соединения трубы с элементами сантехники. Для герметизации предпочтительно применять силиконовые составы.
Соединение гофрой
Часто подключение сантехники производится с помощью гофры. Эта соединительная деталь выделяется своей пластичностью, возможностью изгибаться и растягиваться до необходимого размера. Использование гофры позволяет мастеру получить свободу движений и облегчить процесс подключения унитаза. Однако важно помнить, что гофра должна быть установлена под определённым наклоном, чтобы обеспечивалась хорошая проходимость стоков. Кроме того, при выборе такого варианта соединения следует обеспокоиться материалом стенок гофры. Он должен быть прочным и обеспечивать надёжность эксплуатации.
Соединение гофрой
Этапы подключения
Применение гофры следует использовать тогда, когда нет возможности взять для работы другую арматуру. Соединение унитаза с канализацией из пластиковых труб состоит из следующей последовательности действий:
- Сжатая труба соединяется с канализационным отверстием, а стыковочное место в обязательном порядке промазывается силиконом.
- Сантехнический прибор соединяется с обратным концом гофры. Проверяется надёжность подключения простым набором в ёмкость для слива небольшого количества воды и последующим её спуском. Это позволит проверить отсутствие протекания.
- Размечается место будущих отверстий для последующего закрепления оборудования. Процедура достаточно простая и подразумевает установку сантехники на постоянное место дислокации, и отметку будущих дырок с помощью простого карандаша или фломастера.
- Унитаз убирается, а на месте отметок просверливаются дырки и вставляются дюбеля.
- Далее следует этап соединения унитаза и системы спуска. Обязательно следует промазать место соприкосновения деталей герметиком. На этом этапе работы необходимо проверить надёжность крепления на наличие подтекания. Когда вода уходит без проблем, можно продолжать монтаж оборудования. Если ситуация обстоит иначе, тогда придётся заново перепроверять расчёты по высоте наклона гофры.
Проверяем устойчивость
После установки и закрепления унитаз необходимо проверить на устойчивость. При наличии люфта необходимо снять сантехнику и выполнить стяжку цементом под полом для выравнивания.
На последнем этапе важно герметично промазать места стыка унитаза с напольным покрытием.
Процесс завершён. Остаётся дождаться момента полного высыхания герметика и можно пользоваться новым унитазом по назначению.
Выбор унитаза
Покупка унитаза является ответственным решением, поэтому, чтобы избежать ошибок, важно заранее оценить массу нюансов и критериев выбора.
В продаже появляются интересные модели сантехники для туалета. В зависимости от способа крепления бывают такие варианты:
- Подвесные.
- Напольные.
Особенности сливной системы тоже отличаются, а ведущие производители еще и практикуют инновационные решения. Сегодня распространены следующие типы слива:
- Однорежимный. После нажатия на кнопку бачок моментально сливает воду.
- Двухрежимный. Такой вариант оснащен 2 кнопками: первая позволяет слить всю жидкость из резервуара, вторая – только ее часть.
- Бесконтактный. Модель является своеобразным «ноу-хау» в мире сантехники, но из-за дороговизны она не пользуется широким спросом.
При выборе оборудования важно учитывать и такие особенности:
- Тип выпуска. Подробно изучив схему разводки канализационных труб в туалете, можно выбирать оптимальный тип отвода.
- Материал изготовления. На рынке распространены фарфоровые, металлические и фаянсовые модели. Первая группа отличается гигиеничностью, т.к. фарфор не способен накапливать загрязнения. Однако материал дороже фаянса или стали.
- Размеры. Выбирается с учетом площади помещения. Если санузел компактный, лучше остановиться на подвесных моделях, что позволит следить за чистотой в помещении и без проблем очищать напольное покрытие.
- Чаша. В зависимости от формы чаши выделяют модели с уклоном задней части, с полкой и воронкообразные.
- Тип смыва в унитазе (бачок). Этому моменту нужно уделять особое внимание, т.к. резервуар является практически ключевой составляющей в унитазе. Существуют подвесные и встроенные бачки. Первая разновидность устанавливается на небольшой дистанции от оборудования и обеспечивает хорошую подачу воды. Встроенный вариант фиксируется на стене и практически не издает шума во время работы.
- Крышка. На рынке доступны приспособления со встроенным микролифтом. Это гарантирует бесшумность и комфорт эксплуатации.
Чтобы не растеряться среди разнообразия сантехнического оборудования, важно тщательно изучить каждый из перечисленных пунктов, проконсультироваться со специалистами и только после этого совершать покупку.
Как соединить без гофры
Чтобы понять, как подключить унитаз к канализации без сжатой трубы, необходимо придерживаться списка конкретных правил:
- Применять в работе патрубок, именуемый фановым;
- При косом выпуске ставить оборудование строго в пол;
- Расположенном вертикально выпуске устанавливать сантехнику следует в стену под 90 градусов;
- При размещённом в горизонтальном направлении выпуске устройство ставится в стену под углом, значение которого расположено в диапазоне 30−40.
Подбирать сантехническое оборудование следует на основе имеющейся схемы соединения с системой.
Универсальный
Особенностью функциональной универсальной конструкции выпуска унитаза является отведение канализационных и бытовых стоков воды при помощи разных элементов, обеспечивающих переход в стену или в пол. На унитазах с универсальным типом отвода выпускной патрубок располагается в горизонтальном положении в задней части конструкции. Цена на такие модели, как правило, заметно выше.
Модельные преимущества:
- эксплуатационный комфорт;
- отсутствие канализационных неприятных запахов;
- максимальное удобство самостоятельных ремонтных работ;
- возможность использования с разными вариантами канализаций.
Основные недостатки конфигурации:
- необходимость применять переходники для монтажа в пол или стояк;
- дороговизна импортной сантехнической продукции;
- некоторые проблемы при обслуживании.
Благодаря конструктивным особенностям, сантехнические приборы, имеющие универсальный вариант отвода, успешно применяются в канализационных системах разного типа. Благодаря правильно подобранным переходникам и возможности произвести лёгкое, максимально быстрое самостоятельное подсоединение, универсальные выпуски пользуются повышенным спросом.
Основные виды выпуска унитаза
Вертикальный выпуск
Сантехника, устанавливаемая с размещённым в вертикальном положении выпуском, отличается наличием сифона и направленного вверх патрубка. Эта конструкция устанавливается проще простого. Последовательность работ будет следующей:
- Размечается месторасположение сантехники, ставится винтовой фланец вместе с фиксатором;
- Ровно в середину фланца вкладывается стояк;
- Непосредственно на фланец ставится оборудование, и проворачивается до момента жёсткого закрепления. Тем временем, патрубок в автоматическом режиме зафиксируется на торце трубы.
Плюсы и минусы
Основное преимущество рассмотренного типа подключения заключается в эстетичности помещения после установки унитаза. Сантехнический прибор будет максимально плотно прилегать к стене, что позволит скрыть разводку. Однако недостаток метода кроется в том, что трубы будут расположены под полом. Если система даст течь, для устранения придётся ломать плитку или иное напольное покрытие.
Лучше всего монтировать сантехнику с вертикальным выпуском в собственном доме. Это поспособствует решению задачи с экономией пространства, так как подсоединить унитаз к канализации будет легко, а трубу можно спрятать в межкомнатном перекрытии.
Преимущества и недостатки гофры для унитаза
Современные гофрированные фитинги изготавливают из качественного полипропилена, и у этого материала есть некоторые преимущества перед чугуном. Кроме того, некоторыми «плюсами» такие изделия обладают и благодаря своей конструкции.
Достоинства гофр для унитазов:
- Гибкость.
Как следствие – множество вариантов расположения санприбора относительно места подключения к канализации.
- Простота монтажа и возможность установки своими силами – как вместо жёсткого колена, так и при замене повреждённого гибкого переходника.
- Невысокая цена даже изделий известных брендов.
Есть у гибких переходников и недостатки:
- Низкие прочностные характеристики — этот «минус» обуславливает ряд ограничений. Трубу нужно монтировать только открытым способом, заделывать в основание под раствор нельзя. Стенки гофры легко повредить острым предметом или открытым пламенем. Со временем рукав может провиснуть под нагрузкой, смяться на изгибе, потерять форму при сливе в унитаз горячей воды. Полипропилен нередко повреждается грызунами.
Горизонтальный выпуск
Так как этот тип подключения подразумевает направление выпуска в сторону стены, то для подсоединения сантехники к системе следует воспользоваться уплотнительной манжетой. Начинать установку стоит с закрепления унитаза на напольном покрытии. Последующее соединение унитаза с канализационной трубой важно провести с предельной аккуратностью, потому что можно нанести механические повреждения установленному прибору.
Основное преимущество горизонтального выпуска кроется в простоте установки сантехники. Однако использовать этот тип можно лишь при наличии в здании вертикально расположенного стояка.
Когда нужна замена гофры
Срок службы гофрированных переходников при правильной установке измеряется годами, и долговечность изделий от известных производителей, естественно, выше. Однако со временем и качественные гофры нуждаются в замене.
Определить, что трубу пора менять, как правило, не сложно. Наиболее распространённые повреждения гофр – это нарушение их целостности и потеря эластичности уплотнений. В обоих случаях разгерметизация подключения проявится в подтекании воды из-за унитаза, особенно при смыве, и появлении специфического запаха из канализации.
Дефектное место определяют визуальным осмотром, в труднодоступном месте — на ощупь. Способов решения проблемы в таких случаях два – ремонт или замена гофры. Самым надёжным является второй, рассмотрим его подробнее.
Косой выпуск
Подключение унитаза с косым выпуском к канализации предусматривает соблюдение особых правил и последовательности действий:
- Сперва выпуск промазывается олифовой смесью с добавлением сурика;
- Сверху наматывается смоляная прядь. При этом, следует один конец не обматывать;
- Прядь промазывается суриком;
- Проводится установка с фиксацией выпуска в отверстии трубы канализации.
Косой выпуск
Главный плюс монтажа заключается в уникальности метода. К негативной стороне можно отнести получение большого расстояния от стены до унитаза. Однако оно необходимо для того чтобы подключить сантехнику с канализацией.
Подключение унитаза с помощью переходника
Можно подключать унитаз к централизованной системе канализации с помощью специальных патрубков, которые называют переходниками или фановыми трубами. При таком способе подключения играет важную роль форма выпуска унитаза.
Если выпуск имеет косую форму, то унитаз устанавливается “в пол”. Приборы с вертикальной формой выпуска монтируют “в стену”, выдерживая прямой 90-градусный угол расположения патрубка. Унитазы с косым выпуском также устанавливают “в стену”, но соединительный патрубок уже заводится под острым углом, составляющим примерно 30-40 градусов.
При замене сантехники, как правило, выбирается новая модель унитаза с прежней формой выпуска. Если при покупке нового прибора проигнорировать такой критерий, как форма выпуска, то придется видоизменять способ подключения, используя гофру или манжеты-эксцентрики.
По существующей классификации все модели унитазов по виду выпуска можно схематично разделить на три большие группы, представленные на этой картинке
Монтаж унитаза с вертикальным выпуском
Модели унитазов с вертикальной формой выпуска устанавливают в коттеджах и домах старой постройки. Сифон и патрубок являются неотъемлемой частью прибора, а потому после завершения монтажа этих деталей увидеть невозможно.
Изделие может устанавливаться на близком расстоянии от стенки, так как не требуется оставлять пространство для размещения трубопроводной арматуры. К установке сантехнического прибора приступают после демонтажа старого изделия и очистки поверхности площадки, отведенной под новый унитаз.
Монтаж унитаза с вертикальной формой выпуска отличается наличием специального фланцевого соединения , обеспечивающего надежную герметизацию стыка прибора и системы канализации
Сделав разметку под крепежи, начинают устанавливать в пол фланец винтового типа, имеющий фиксатор и отверстие, предназначенное для стыковки прибора с канализационной системой.
У всех фланцев один и тот же размер. Производители, выпускающие вертикальные унитазы, комплектуют их специальными элементами, необходимыми для герметичной стыковки с фланцами.
Поставив унитаз на место, и проследив за тем, чтобы совпали все имеющиеся отверстия и стыки, всю конструкцию немного поворачивают.
При этом происходит соединение двух элементов, герметичность которого гарантируется наличием уплотнительного кольца, проложенного между деталями.
Способ подключения унитаза с горизонтальным выпуском к пластиковой канализационной трубе, находящейся в полу санузла частного дома, с помощью гофры
Монтаж унитаза с горизонтальным выпуском
К вертикально стоящему канализационному стояку удобно и просто подключать унитаз с горизонтальной формой выпуска. Прибор устанавливают на небольшом расстоянии от раструба канализационной трубы.
Это требование учитывается при распланировке площади санузла. В многоэтажных домах нецелесообразно проектировать и создавать разводку канализации с горизонтальным выпуском, так как при этом 110-миллиметровую трубу надо встраивать в пол или прятать в декоративном коробе.
К вертикальному стояку центральной канализации подключают унитаз с горизонтальным выпуском, используя в качестве соединительного элемента уплотнительную манжету или гофру. Соединения рекомендуется герметизировать силиконовыми герметиками, чтобы не допустить появления протечек и неприятных запахов.
При смещении центра горизонтального выпуска относительно раструба системы канализации для соединения элементов применяют гофру или уголок в паре с короткой трубой. Унитаз подключается к трубе через резиновую манжету.
Установка и подключение унитаза с горизонтальной формой выпуска к канализационной системе с помощью жесткой фановой трубы
Монтаж унитаза с косым выпуском
Такая форма выпуска канализации характерна для домов, построенных во второй половине двадцатого века. В то время для оборудования системы канализации на объекте использовалась чугунная арматура.
Сейчас приходится состыковывать косые выпуски унитазов с чугунными раструбами, аккуратно замазывая цементным раствором получающееся соединение. Во время выполнения работ внимательно следят за тем, чтобы раствор не попадал в канализационный стояк.
Перед заведением выпуска унитаза в раструб наносят на его поверхность смесь сурика и олифы. Затем плотно наматывают смоляную прядь, оставляя свободным ее конец. Еще раз промазывают выпуск с намотанной прядью суриком, после чего вставляют его в раструб канализации, прочно фиксируя его положение.
Унитаз с косым выпуском и схема его подключения к канализационному стояку сантехником с указанием высоты расположения основных конструктивных элементов прибора
Существует еще один способ подключения унитаза с косым выпуском к системе канализации, не связанный с проведением “грязных” работ.
Речь идет об использовании манжеты из резины, которую надевают на выпускной патрубок, а затем соединяют с канализационной трубой. Чтобы обеспечить надежную герметичность соединения, старый засохший раствор тщательно счищают с чугунного раструба. При вынужденном смещении унитаза относительно места расположения отверстия в канализационной трубе применяют гофру.
Если система канализации в многоквартирном доме выполнена из пластиковых труб, то подключение унитаза производится описанными выше способами с одним отличием: цементный раствор для герметизации соединений использовать не нужно.
Особенности и виды
Почти все модели туалетов с косыми выпусками можно разделить по нескольким признакам (классифицировать):
Главным его отличием среди других унитазов в том, где находится сливной бачок. По этому признаку можно выделить такие туалеты, как унитазы компакты с косым выпуском; изделия, бачок на которые устанавливается отдельно, перестали продавать, поскольку они сняты с производства ввиду их непопулярности; сантехнику со сливным бачком скрытого типа монтажа. Последние все больше входят в обиход, потому что имеют два весомых преимущества: первое – благодаря им вы получаете компактное изделие, поскольку сливной бачок монтируется в стену или нишу; второе – у него более сильный слив, который идеально смывает нечистоты по системе канализации. Сантехника компакт пользуются большим спросом, поскольку стоят дешевле, нежели унитазы со скрытым бачком, но все же постепенно отходят в прошлое, вытесняемые более модной сантехникой. Тем не менее, если разобраться, то даже среди компактов можно выделить несколько видов: унитазы с отсоединяющимся сливным бачком, главным достоинством которых является простота их транспортировки из магазина до дома, и так называемые моноблочные компакты, представляющие собой литое изделие, где туалет непосредственно объединен с бачком. Монтаж подобного туалета с косым выпуском состоит из его закрепления к полу, с одновременным подключением к канализационной системе
То есть у вас не будет этапа сборки изделия. Еще одним важной отличительной чертой среди туалетов – это материал, из которого его изготовили. Чаще всего вы будете иметь дело с фаянсовыми (стоят дешевле) или фарфоровыми изделиями
Первые прослужат вам меньше вторых, поскольку фаянс достаточно сильно поглощает влагу, что приводит к изменению его первоначального цвета и образованию на его поверхности мелких трещинок. Фарфор стоит дороже, но на нем практически не задерживается грязь, хотя он не слишком хорошо переносит удары и механические повреждения. Помимо этого вашему вниманию представлены унитазы из акрила, ухаживать за которыми можно чистящими средствами, в которых нет абразивных частиц. Или остановить выбор на более экзотических и модных туалетах из стекла, натурального камня или меди. Дизайнеры даже создали туалет-аквариум, который имеет двойные стенки, между которыми плавают экзотические рыбки. Третьим признаком, который позволяет разделить туалеты с косым выпуском, будет форма их корпуса. Здесь можно говорить о тарельчатом изделии с косым выпуском, который характеризуется тем, что дает минимальное количество брызг, когда вы используете его по прямому назначению. Обязательно стоит упомянуть воронкообразный унитаз, хоть он и имеет ряд отрицательных сторон: много брызг при использовании, более плохой слив и трудность в уходе за ним. Так что лучше приобретать козырьковый гальюн с косым выпуском. Одной из особенностей, по которым разделяют туалеты с косым выпуском – способ их установки, другими словами, возможность их подключения к системе водопровода. Здесь вы будете иметь дело с напольным туалетом с косым выпуском и нижним подведением воды и с унитазом, который имеет боковое подключение к линии водопровода. Первый кстати позволит вам практически незаметно подвести к туалету гибкий водопроводный шланг. И в завершение хотелось бы упомянуть о разделении вышеупомянутых унитазов в зависимости от типа смыва, потому что он полностью зависит от внутренних составляющих сливного бачка. Так можно говорить о моделях, в которых предусмотрен непрерывный слив воды (полный бак) и слив в определенной дозировке (управляемый). Второй позволяет вам самим контролировать расход воды в бачке в зависимости от того, какую из двух кнопок вы нажали: поменьше – выльется половина или четверть емкости воды, побольше – сливной бачок опустошится полностью. Это позволяет более экономно расходовать воду, особенно если у вас установлен счетчик.
