Как сделать фундамент для беседки своими руками – подробные инструкции

Как построить свайный фундамент под беседку своими руками

В прошлой статье мы подробно разобрали, в каких случаях целесообразно устанавливать свайный фундамент под любые постройки на дачном участке. А сегодня мы поговорим о том, как сделать свайный фундамент под беседку.
При установке любых типов свайных фундаментов, так или иначе, возникнет необходимость использования вспомогательной спецтехники. Что повлияет на увеличение общих расходов на строительство. Но все же, на сегодняшний день технология фундамента с использованием свай является наиболее оптимальной для загородных участков со сложными геологическими условиями.

Виды несущих оснований и их выбор

Основания для разных конструкций подбираются от уровня сложности самой постройки, это касается, как и для жилых зданий, так и легких построек, в нашем случаи, беседки.

Фундамент беседки может отличаться выбором материала и самой технологией в процессе создания.

На что рекомендуется обратить внимание при выборе фундаментного основания?

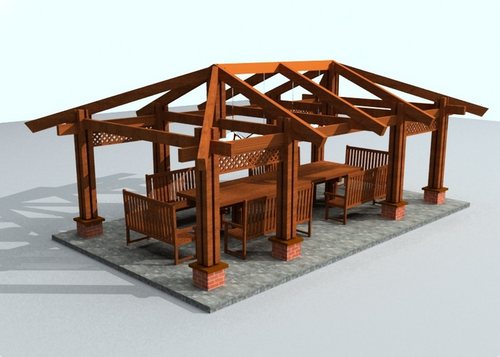

Конструкция на столбиках

1. Спланируйте свою беседку заранее и просчитайте примерный вес.
2. Обратите внимание, какого качества ваш грунт на площадке.
3. Также немаловажную роль играет уровень залегания грунта.

Примечание. Не важно, какой фундамент под беседку своими руками вы сделайте. Важно чтобы он был надежным и практичным на долгие годы.

Установку свайного фундамента выполняем в 5 этапов

Этап 1. Размечаем фундамент и роем канавы под незаглубленный ленточный фундамент.

Для начала на подготовленной площадке под беседку снимают 5-10 см мягкой земли, чтобы выровнять площадку и выполняют разметку под фундамент.

Затем прокапывают траншеи и засыпают на ее дно дренажную «подушку» толщиной 15-20 см, которая состоит из щебня и песка.

Этап 2. Вырезаем отверстия под сваи

Специальным буром вырезают отверстия под сваи по центральной линии будущих бетонных лент.

Толщина столбцов рассчитывается исходя из расчетных значений необходимой площади основания, но в любом случае величина их толщины должна быть не меньше 100 мм и при этом составлять около 1/3 ширины ленточной полосы.

Установка свай производится со стандартным шагом – 2 метра.

Этап 3. Заливка свай.

Самый простой способ подготовить форму под заливку свай – свернуть лист рубероида в окружность и закрепить получившуюся форму трубы леской. Свободный конец «трубы» должен выступать из земли где-то на 1/3 высоты цокольной части.

В полость полученной трубы помещаем арматурный каркас: два – три вертикальных прута арматуры сечением 10-12мм, которые через каждые 50 см закрепляются проволокой 6 мм. Обратите внимание, что концы прутьев арматуры должны выступать из трубы на 15-20 см или на ½ высоты цоколя.

Бетон следует заливать в трубу приблизительно по 25 см и тщательно прессовать, таким образом следует заполнить всю полость трубы до конца.

Кроме этого, следует обратить внимание, что залог долговечности свай – это надежная гидроизоляция, поэтому нужно быть особенно осторожными при их заливки бетоном. Чтобы дать возможность залитому бетону при застывании набрать рабочие характеристики твердости, его необходимо защитить от быстрой потери влаги, для этого в верхней части свай следует дополнительно использовать двойной гидроизолирующий слой.

Этап 4. Устанавливаем опалубку и арматуру под ленточный фундамент

На этом этапе монтируем стандартную деревянную опалубку, в середину между досок помещаем арматурный каркас.

Здесь следует уделить особое внимание узлам свайного фундамента: торчащие концы прутьев арматуры, которые мы оставили на прошлом этапе прикручивают проволокой к горизонтальным и вертикальным прутьям арматуры ленточного основания.

Этап 5. Заливаем ленточный фундамент

Перед тем как сделать заливку ленточного фундамента, поверхность опалубки нужно смочить водой и слегка обмазать ее раствором. Бетон следует заливать равномерно по всему уровню ленточного основания слоями по 20-25 см. После заливки каждого слоя нужно «отбивать» раствор, чтобы в нем не было воздушных пустот и пузырьков.

После того, как мы залили бетон, следует принять меры по его защите, для этого его по всему периметру необходимо укрыть листами рубероида и периодически смачивать водой.

А теперь, как все действия выглядят «вживую» посмотрите на видео ниже:

Таким образом, закончив все 5 этапов, мы будем иметь надежный свайный фундамент под беседку любого типа.

Источник

Стены

Чтобы внутренняя атмосфера была благоприятной необходимо позаботиться о гидроизоляции пола. На битумной мастике для этого раскладывается рулонная прослойка гидроизоляции.

Благодаря горизонтальной защите от проникновения влаги ограничивается возможность впитывания стеновыми блоками грунтовой влаги. Блочная кладка требует обязательного соответствия скрепляющего состава используемому материалу. Для этого состав приобретается совместно с блоками.

При правильной герметизированной кладке стена обладает всеми свойствами, которые приписываются данным строительным материалам.

Возведение стен из блоков

• Первый ряд пеноблоков выкладывают обязательно по гидроизоляционному слою, который прокладывается из рубероида по всему периметру стены. Рубероид приклеивают битумной мастикой.

Начало кладки стен

• Начинают кладку блоков с угла. Первый ряд укладывают на цементном растворе толщиной 2 см. Сначала устанавливают маячный блок. Его тщательно выравнивают по уровню во всех направлениях. • Затем укладывают другие угловые блоки и выравнивают их по первому маячному элементу. • Между угловыми блоками натягивают шнур, и по нему ведут укладку. • Блоки первого ряда укладывают на цементный раствор, но на их боковые стороны наносят специальным зубчатым шпателем уже клеевой раствор. • Выравнивают их за счет толщины клея, слегка постукивая резиновым молотком. • Кладку второго и последующих рядов ведут на клеевом растворе, обязательно с перевязкой, швы располагают посередине блока соседнего ряда.

• Через три- четыре ряда проводят армирование кладки. Для этого в верхней части блоков вырезают приспособлением две параллельные канавки, в них укладывают арматурные прутья и устанавливают следующий ряд

Порядок возведения стен

Чтобы избежать сырости в построенном своими руками дачном домике, уделите особое внимание гидроизоляции. Для этого под 1-м рядом делается прослойка рулонного материала (рубероида). Наклейте его на битумную мастику для лучшей фиксации. Такой вариант чаще всего используется при ленточной опоре.

Зачем нужна горизонтальная гидроизоляция? Мы уже говорили о том, что стеновые блоки отлично впитывают влагу как из воздуха, так и из грунта. Изоляция препятствуют такому впитыванию.

Рекомендуем: Выгодная аренда автокрана в Минске для решения любых задач

При выполнении кладки принято использовать особый клеевой состав. Обычно консультанты в строительных магазинах предлагают сухие смеси. Советуем приобретать продукцию от одного и того же производителя.

• Начинать укладку 1-го ряда следует на заранее изолированное покрытие. Сначала вы наносите клеевой раствор, а затем укладываете угловые блоки. Есть маленькая хитрость. Используя строительный уровень, определите самый высокий угол. Начинайте с него.
• На постель из раствора укладывается маячный блок и также выравнивается во всех направлениях.
• Между углами натягивается причальный шнур. Теперь для кладки стен всё готово!
• Регулируя слой раствора, выравниваем каждый блок, начиная укладку от установленного угла. Уделите данному этапу особое внимание. Следите за тем, чтобы между блоками не образовывались слишком большие щели. Когда раствор начинает вываливаться из щелей, качество кладки существенно снижается.
• Некоторые блоки имеют гладкие края. Без дополнительной герметизации клеевым раствором не обойтись. Есть и второй вариант – блоки со специальным соединением в виде пазов. Делать вертикальные швы не нужно. При необходимости, выступающую часть можно сделать гладкой, просто стесав её рубанком.
• Кстати, вы можете использовать рубанок и для устранения небольших выступов на гранях. Для смешивания раствора удобно использовать электродрель с миксерной насадкой, а для подгонки блоков друг к другу – резиновый молоток.
• Беседки с большим витражом требуют армирования. Сделайте два пропила вдоль блоков, которые будут параллельны друг другу. Затем уложите арматурные стержни с помощью штробореза.
• Вы ещё раз убедитесь в том, насколько просто и легко работать с ячеистым бетоном. Вы без труда забьёте гвоздь в блок, распилите его обычной ножовкой, вкрутите саморез. Для этого вам не нужен ни перфоратор, ни шуруповёрт. Трудоёмкость строительных работ существенно снижается. Это позволяет самостоятельно строить из пенобетона не только беседки, но и полноценные жилые дома.

Варианты фундамента под беседку

Градация оснований будет идти от наиболее дешевых и простых к дорогим и надежным.

В первую очередь рассмотрим столбчатый вариант, который относительно недавно стал использоваться для возведения небольших сооружений по типу беседок. Затем рассмотрим более капитальные идеи ленточного и монолитного типа.

Столбчатый

Для изготовления данного варианта используется наименьшее количество строительных материалов. Не во всех случаях он получается самым дешевым (за исключением фундаментных блоков и покрышек), но при правильном подходе к возведению является очень надежным и устойчивым.

Блочный

Если вы сталкивались с покупкой готовой беседки, то наверняка видели, что в большинстве случаев строители предлагают в качестве основы сооружения полнотелые фундаментные блоки с размерами 20 на 20 на 40 см.

Цена каждого из них варьируется от 100 до 300 рублей, а всего для возведения фундамента может понадобиться от 9 до 54 таких блоков (общая стоимость составит в районе 2-7 тысяч рублей). Например, для строительства восьмигранной беседки понадобится 12 блоков.

Это самый дешёвый, быстрый и популярный способ организации фундамента в современном строительстве. Периодически возникают проблемы с хождением грунта и дальнейшей «просадкой» беседки в одну из сторон. Этого можно избежать, сделав бетонные ямки под каждый блок.

Помимо блоков может использоваться кирпич или тротуарная плитка.

Ниже представлено видео, в котором показан процесс строительства беседки с блочным фундаментом.

Буронабивные сваи

Буронабивные сваи представляют из себя трубы, изготовленные из бетонного раствора с использованием арматуры, которые устанавливаются по периметру и в центре беседки.

Технология изготовления выглядит следующим образом:

В итоге мы имеем полноценные сваи из бетона, которые послужат отличным основанием для будущей постройки. На каждую сваю уйдет порядка 400 рублей строительного материала.

ТИСЭ с расширением в земле

По аналогии с буронабивными сваями, ТИСЭ (технология индивидуального строительства и экология) изготавливается с расширением на дне земельной «подушки» (фото справа). Благодаря такому дополнительному слою бетона, несущая способность фундамента увеличивается еще сильнее. Себестоимость каждого столба немного возрастает и составляет около 500 рублей.

На выходе получаются бетонные столбы с отличными несущими характеристиками, которых достаточно для удержания небольшого дачного домика 6 на 6 метров. Поэтому для беседки подобного основания более, чем достаточно.

Винтовые сваи

Металлические сваи используются в тех случаях, когда необходимо ощутимо поднять конструкцию сооружения над грунтом либо установить беседку на воде. В данном случае применяют винтовые сваи, которые закручиваются с помощью спецтехники или рычажного механизма (лом и длинные трубы).

Стоимость одной сваи варьируется от 800 рублей и выше. Если заказывать установку под ключ, то с завинчиванием, бетонированием и разметкой по уровню цена будет в несколько раз выше — более 2 тыс. рублей за один столб.

Ниже показано видео про качество и надежность винтовых свай по сравнению с бетонными.

Ленточный

Наиболее популярный и часто используемый в строительстве вид фундамента (не только для возведения беседок). Представляет из себя ленту, которая заливается по периметру и в местах несущих стен здания.

В случае с беседками в 99,9% вариантов достаточно заливки бетонного раствора по периметру, если только не планируется установка печного комплекса.

Процесс изготовления выглядит следующим образом:

Монолитный (плитный)

Самое надежное и массивное основание, несущей способности которого достаточно для удержания не только легких беседок, но и полноценных бетонных многоэтажек.

Монолитное основание представляет из себя сплошную бетонную стяжку с использованием армирования. Данный вариант целесообразен для капитальных объектов типа кирпичных беседок и печных комплексов. В случаях с деревом и металлом достаточно ленточного или любого другого.

Из покрышек

Довольно безумный способ, который используют «матёрые» дачники. Старые покрышки от автомобилей можно повторно реализовать для надежного и экономичного фундамента дачной беседки.

В первом случае из шин выкладываются столбы необходимой высоты, которые впоследствии заливаются бетонным раствором. Поверх укладывается гидроизоляция (рубероид), после чего начинается возведение беседки с нижней обвязки, опорных столбов и так далее.

Подходят ли?

Свайные основания являются универсальными, поэтому могут использоваться при возведении любых сооружений, в том числе беседок. Главное условие применимости этих конструкций – подходящий состав почвы.

Твердые каменистые грунты, которые типичны для горной местности, тяжело поддаются бурению. Как правило, сваи устанавливают на глинистых, песчаных, лессовидных, гравелистых почвах.

Виды опор

В большинстве случаев при строительстве свайных фундаментов для беседок используются конструкции двух типов: винтовые и буронабивные.

Винтовые изготавливаются в виде прочных металлических опор, обработанных антикоррозионным покрытием. Их устанавливают путем ввинчивания в почву, т.к. в нижних частях свай предусмотрены специальные винты, которые облегчают процесс погружения конструкции в грунт.

Для буронабивных свай в почве создают скважины заданной глубины и диаметра, которые в дальнейшем заполняются бетонной смесью. В скважинах предварительно устанавливается армирующий металлокаркас, необходимый для повышения прочности свайного фундамента. После затвердевания бетона буронабивные сваи приобретают высокую несущую способность.

Плюсы и минусы

Свайный фундамент для беседки имеет множество преимуществ:

1. Дешевизна. Ресурсо- и трудоемкость строительства свайных оснований на порядок ниже, в сравнении с массивными конструкциями монолитного или ленточного типа.

2. Скорость монтажа. Свайные конструкции устанавливаются значительно быстрее, чем монолитные фундаменты.
   Если обустройство цельных железобетонных оснований занимает до 1 месяца, то монтаж свай длится всего несколько дней.
3. Долговечность. При правильной установке свайные конструкции способны служить на протяжении 70-100 лет, сохраняя первоначальную несущую способность.

К минусам можно отнести относительно высокую стоимость в сравнении со столбчатым незаглубленным или мелкозаглубленным основанием. В случае небольшого веса и малых габаритов конструкции стоит предпочесть наиболее дешевый вариант.

Важные этапы строительства

Возведение фундамента действительно сложный процесс в плане физических нагрузок, а вот с оставлением проекта и последовательностью работ проблем обычно не возникает (это касается в первую очередь ленточного и монолитного основания, так как со столбчатым из-за экономии могут возникнуть трудности).

Разметка

После выбора участка и вида основания, необходимо произвести разметку площадки. Для столбчатого нужно обозначить ямки, а для ленточного ширину траншеи.

Важно соблюсти ровность столбов и траншеи. Для этого натягивают шнурок и забивают колышки строго по нему. В дальнейшем вам понадобится уровень (водяного в большинстве случаев будет достаточно).

Копание ям, траншеи или площадки

В зависимости от вид основания, необходимо подготовить для него ровную площадку с определенной глубиной. Расскажу небольшой опыт, который я получил при изготовлении ленточного фундамента.

Делимся опытом: мы с товарищем копали траншею и необходимо было опуститься на определенную глубину (68 см от верхнего края опалубки). Так как начало траншеи уже было готово, необходимо было просто продолжить выкапывать грунт с такой же глубиной.

После того как мы справились с корнями вишни и вытащили всю нужную землю. На глаз все было довольно ровно.

Технология выполнения работ

Технология монтажа фундамента зависит от типа основания

При выборе мелкозаглубленного фундамента ленточного типа, его заливка состоит из следующих этапов:

• Рытье траншеи шириной 40-50 см на глубину до 60-70 см.;

Ленточный фундамент начинается с земляных работ Источник readmehouse.ru

Беседка на винтовых сваях

Летняя беседка – заветная мечта каждого владельца загородного дома. Это незабываемый отдых на природе, восхищение друзей и завистливые взгляды соседей. Правда, только в том случае, если она правильно построена. А это, как известно невозможно без добротного фундамента. Причем для беседки, из-за отсутствия монолитности, он имеет не меньшее значение, чем для капитального строения. Кроме того, построена она, должна быть как можно быстрее, чтобы еще в этом сезоне успеть насладиться отдыхом, и с минимальными затратами.

Большинство фундаментов это исключает. Некоторые из них требуют время на приобретение необходимой прочности и осадку, а некоторые, такие как бетонные сваи, дороги из-за необходимости использования специальной техники. Поэтому оптимальным вариантом будет беседка на винтовых сваях, это относительно дешево и строительство можно начинать сразу после монтажа фундамента.

Почему следует выбирать именно блочный материал?

Блоки рассматриваются как наилучший вариант строительства. Они отлично подходят для беседок с мангалом или печью. Строительные блоки в последнее время используются как замена кирпича. У них есть несколько преимуществ:

• Они позволяют построить беседку за короткие сроки;
• У данного материала имеется отличная прочность и теплоизоляция. Денег на утепление уходит в разы меньше, чем при строительстве деревянного или кирпичного сооружения. Это наиболее актуально для беседок закрытого типа, для использования в зимний период;
• Так же как и деревянным постройкам — блокам необходима полная гидроизоляция, но при этом беседки из данного материала более долговечные и не требуют дополнительного обслуживания;
• Блоки являются достаточно легким материалом поэтому не требуют дорогостоящего фундамента.

Немного о винтовых сваях

Чтобы подчеркнуть все достоинства винтовых свай, их нужно рассматривать применительно к другим видам оснований для строения. Поэтому для начала о том, какие вообще виды фундаментов существуют. Их не так много:

Винтовой фундамент свободен от перечисленных недостатков и при этом сочетает все положительные качества других оснований. Его основа — винтовые сваи — трубы достаточно большого диаметра, имеющие на конце заострение и шнек. Таким образом, они напоминают огромный буравчик. Они закручиваются в землю на определенную глубину и через равное расстояние, под углами беседки и вдоль стен, как столбчатый фундамент. Та часть свай, которая находится над землей, приводится к одному уровню и основание готово.

Виды винтовых свай

Конечно, все не так просто и быстро, есть свои нюансы, но об этом позже, а пока преимущества винтового фундамента.

Особенно хороши винтовые сваи на торфяниках с большой глубиной залегания. Здесь им, при самостоятельном строительстве, вообще нет конкурентов.

Основные характеристики

Итак, винтовая свая представляет собой отрезок трубы определенной длины. С одной стороны она заканчивается заострением с лопастями, для закручивания в землю. После того, как опора будет закручена в землю, к ней приваривается оголовок – площадка на которую будет опираться основная конструкция. Диаметр сваи может быть от 76 до 160 мм. В индивидуальном строительстве чаще всего используются конструкции диаметром 109мм.

Винтовые сваи 2000мм

Длина сваи может вирироваться от 1.5 до 2.5м. и более. При самостоятельном возведении фундамента чаще всего используются опоры длиной 2000 мм., если тип грунта не требует больших размеров. Одна стандартная свая (80х2000мм) способна выдерживать нагрузку до 5т.

Расчет количества винтовых свай с помощью калькулятора

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Самостоятельная установка свай

С теоретической частью покончено, теперь можно рассмотреть процесс самостоятельного возведения винтового фундамента.

Разметка фундамента

Разметка места под свайный фундамент

Первое, что Вам придется сделать – разметить контуры будущего фундамента и отметить на нем места установки свай. Здесь много зависит от архитектуры беседки, но нужно иметь в виду, что расстояние между соседними опорами, должно быть не меньше 2-х и не больше 3-х метров. В первую очередь Вам нужно разметить места под установку свай по углам беседки. Затем, через одинаковое расстояние, разметить промежуточные опоры. Места установки можно отмечать, откапывая приямки штыковой лопатой. Но нужно иметь в виду, что их глубина не должна превышать высоты лопастей.

Закрутка свай

Теперь о том, как правильно закрутить сваи. Для этого в отверстие в верхней части опоры вставляется рычаг. В качестве него можно использовать лом или подходящую по диаметру арматуру. Длина рычага зависит от грунта. Чем он тяжелее, тем длиннее металлический штырь.

Свая устанавливается строго вертикально, это проверяется с помощью уровня. На начальном этапе опора закручивается одним человеком. Это позволит сохранить вертикальность. Чем глубже будет закручиваться свая, тем большее усилие придется прилагать и ближе к финишу, без помощника не обойтись.

Закрутка сваи вручную

Сваи фундамента закручиваются как минимум на высоту лопастей ниже, чем глубина промерзания грунта. Высота надземной части зависит от цоколя беседки. Нужно иметь в виду, что опору нельзя потом откручивать, поэтому проще сверху оставить немного больше. Оптимальной считается высота 50см.

В процессе монтажа фундамента, может получиться так, что придется перекручивать сваю в другое место. Причиной может быть камень или корень. В таком случае, новое место установки должно отстоять от предыдущего, не менее чем на три диаметра лопастей.

Выравнивание и обвязка

Как только все опоры фундамента будут закручены, их нужно привести к одному уровню. Лучше всего это сделать с помощью лазерного уровня. Если такого нет, можно обойтись и обычным. Правда времени уйдет больше и точность будет не та. Отметки на сваях делаются малярным скотчем. Когда все столбы будущей беседки будут отмечены, необходимо еще раз, все перепроверить, после чего отпилить излишки «болгаркой».

Оголовок винтовой сваи

Теперь осталось приварить на сваи оголовки и винтовой фундамент для беседки готов. Можно делать обвязку, т.е. соединять все сваи между собой в единое основание для беседки. Лучше всего это сделать деревянным брусом, прикручивая его через отверстия в оголовках анкерными болтами. Специалисты не рекомендуют сваривать сваи между собой. Это уменьшит срок службы фундамента из-за электрохимической коррозии. Основание готово, можно возводить беседку, согласно выбранного ранее проекта.
