Каркасный дом своими руками: пошаговая инструкция по всем этапам

Постройки

Дата публикации: 22.07.2016

0

7216

• Самостоятельное возведение
• Монтаж каркасных зданий
• Первый шаг строительства
• Возведение стен
• Утепленная кровля

Каркасное строительство известно уже на протяжении нескольких веков. Неудивительно, что данная технология постоянно развивалась, усовершенствовался процесс возведения, выяснялись основные принципы качественного строительства, менялись сами материалы. В результате каркасное строительство разделилось на несколько методов строительства, от традиционного каркасного до щитового.

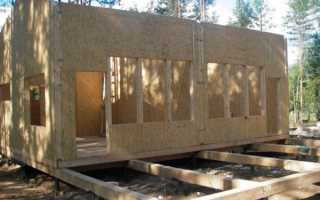

Дом из каркасно щитовых панелей

Особенности

В отличие от обычного сборного сооружения каркасно-щитовой дом своими руками делается из панелей крупных размеров. Элементы продаются в специализированных строительных организациях, выпускающих их с учетом пожеланий клиента (по индивидуальному заказу).

Важно! После получения элементов человеку останется лишь собрать на месте части каркаса и щиты в цельную конструкцию.

Наиболее трудоемкая часть монтажных работ осуществляется на производственных площадях предприятия-изготовителя.

Общий порядок сборки

Перед самостоятельным изготовлением каркасно-щитового дома человек должен приготовить чертеж, в котором подробно прорисовываются все элементы.

Согласно готовому эскизу составляется общий план сборки, включающий следующие пункты:

• обустройство нижней обвязки из деревянных брусьев, обработанных антисептиком (они укладываются на заранее залитый фундамент со слоем гидроизоляции);
• надежное скрепление брусков анкерными болтами, установка готовых к сборке щитов;
• сшивание щитовых заготовок еще одной обвязкой, на которой впоследствии устраивается чердачное перекрытие с кровлей.

Воспользовавшись готовыми щитами, любой хозяин сможет построить себе небольшой одноэтажный домик, не уступающий по прочности брусовым конструкциям.

Перед началом работ следует научиться различать такие элементы каркасно-щитовых панелей, как внутренние, наружные и глухие, а также оконные и дверные. Каждая из ячеек сборной конструкции выполняется в виде цельного стенного модуля шириной порядка 60–120 см и высотой от основания пола до перекрытия.

Для изготовления панелей используются бруски, обшитые плитами с размещенным между ними слоем утеплительного материала (обычно используется минеральный войлок). По этой причине дополнительно утеплять щитовой дом не требуется.

Плюсы и минусы

К числу несомненных преимуществ возведения панельно-щитовых домов можно отнести:

• возможность применения облегченного ленточного фундамента;
• сокращение сроков строительства щитового домика.

Дополнительная информация! Благодаря упрощенной сборке конструкции на ее сооружение затрачивается не более трех (максимум пяти) месяцев.

• полное отсутствие усадки, исключающее проседание и перекосы стен здания;
• сравнительная дешевизна щитовых панелей;
• возможность обходиться без привлечения тяжелой строительной техники;
• экологическая чистота применяемых материалов.

Следует отметить наличие в щитовых заготовках свободных полостей, позволяющих упрятать в них прокладываемые линии коммуникации.

У каркасных сооружений имеются свои недостатки, основным из которых является невозможность возведения высотных строений (типовые проекты ограничиваются обычно двумя этажами). При необходимости построить дом большей этажности придется упрочнять фундамент и принимать дополнительные меры усиления.

Фундамент

Деревянные конструкции достаточно легкие, поэтому в глубоком фундаменте под каркасный дом нет необходимости. Если планируете сделать основание своими руками, то вам предстоит:

1. Для ленточного фундамента роем 2-метровую траншею (глубина может варьироваться в зависимости от климата).
2. Выравниваем траншею и устанавливаем опалубку из обрезных досок. Опалубка должна возвышаться над верхней кромкой на 40 см или больше. Используем доски длиной от 3 до 6 м, толщиной 20-25 мм. Потребуются гвозди 70-80 мм и брусок 50×50 мм в сечении.
3. Дно на треть глубины траншеи выстилаем кирпичом, камнями и т.д. Засыпаем песком (20 см).
4. Увлажняем, после уплотнения досыпаем песок. Повторяем эти действия до тех пор, пока песок не перестанет уплотняться.
5. Делаем каркас из арматуры, труб, швеллера, уголков и т.д.
6. Готовим раствор из цемента М-500 (25 кг), песка (75 кг), мелкого гравия (125 кг) и воды (12 л).
7. Заливаем смесь в траншею и утрамбовываем.

Виды

Существуют три основных типа щитовых строений, отличающихся по способу сборки:

• дома-платформы (их еще называют финскими);
• так называемые домовые комплекты;
• строения конвейерного типа.

Дома-платформы являются классикой каркасного строительства, изобретенной еще во времена СССР. Принцип их возведения заключается в подготовке ряда фундаментных оснований, на которых затем сооружаются группы строений, объединенных в небольшой дачный поселок.

Дома конвейерного типа чем-то напоминают платформенные сооружения, отличаясь от них составом щитовых заготовок (для их изготовления используются панели типа «сэндвич»).

Наиболее подходящим для частного строительства считается щитосборный домокомплект, отдельные части которого изготавливаются непосредственно в заводских цехах, а затем собираются на месте возведения. На примере этого варианта и будет рассмотрена самостоятельная сборка щитового дома.

Монтаж окон в каркасном доме по СНиП. Построй Себе дом.

Обшивка

Выполняется, как правило, из жестких листовых материалов или дерева — гипсокартонных или гипсоволокнистых листов, фанеры, ЦСП, доски. К обшивке впоследствии крепится облицовка или декоративная отделка.

Ограничений по огнестойкости обшивки для 1-2 этажных зданий в строительных правилах нет. Но нужно учитывать общие принципы монтажа горючих материалов в соответствии с пожарной безопасностью.

Если в качестве обшивки используются нежесткие материалы, на этапе возведения каркаса должны устанавливаться диагональные связи:

• деревянные укосины, которые крепятся к 2-3 стойкам и врубаются торцами в нижнюю и верхнюю обвязку;
• перфорированная стальная полоса;
• короткие и длинные распорки.

Для крепления обшивки можно использовать гвозди и саморезы. Края листов должны располагаться строго по опорам или элементам обрешетки.

Этапы строительства

Пошаговая инструкция каркасно-щитового дома предполагает выполнение работ за несколько последовательных этапов. Каждый из них следует рассмотреть подробнее.

Обустройство пола

После того как щитовые заготовки завезены на стройку – можно приступать к возведению ленточного фундамента для дома. После схватывания раствора (примерно через неделю после заливки) поверх настилается слой гидроизоляции из рубероида, а затем монтируется основание пола.

В качестве лаг для настилки полового покрытия используются брусья сечением порядка 40 х 50 мм. При их монтаже необходимо придерживаться правил:

• для фиксации лаг в брусьях нижней обвязки выбираются пазы требуемого размера;
• расстояние между ними не должно превышать установленной для таких конструкций нормы в 50 см;
• при монтаже обязательно применение уровня, посредством которого бруски выравниваются в горизонтальной плоскости.

Поверх брусьев, уложенных и надежно закрепленных в пазах, обустраивается черновой пол с покрытием из досок.

Сборка стен

При строительстве каркасно-щитового дома стены возводятся с угла здания.

Последовательность проводимых при сборке операций:

• Устанавливаются вертикальные брусья каркаса, надежно закрепляемые в пазах нижней обвязки.
• К ним последовательно крепятся панели (щиты), подпираемые прочной доской длиной примерно 3 метра.

Обратите внимание! Уже установленные щиты между собой скрепляются посредством особых оцинкованных уголков, что снаружи напоминает сборку конструктора «Лего».

• Получившиеся стыки обрабатываются специальным герметичным составом, надежно защищающим стены дома от непогоды.

В качестве изолятора может применяться силиконовый наполнитель или обычная монтажная пена.

Монтаж кровли

По завершении установки стенных щитов сверху по всему периметру они сшиваются специальным брусом, образующим прочную обвязку. После того как она будет готова – можно приступать к монтажу кровли. Сначала потребуется изготовить стропила, которые предпочтительнее сделать из бруса сечением 120 х 50 мм. Готовые стропильные ноги с одной стороны крепятся в пазах верхней обвязки, а с другой – прочно соединяются в районе конька.

Поверх системы стропил делается обрешетка, на которую впоследствии укладывается кровельное покрытие.

Дополнительная информация! Для закрытия кровель щитовых домов традиционно используется сравнительно легкая металлическая черепица.

Шифер и натуральное черепичное покрытие считаются тяжелыми материалами, существенно увеличивающими нагрузку на щитовые стены и фундамент. В качестве их заменителя допускается применять битумную черепицу, более трудоемкую в обустройстве и стоящую несколько дороже других материалов.

Инструменты и материалы

При покупке готового комплекта вы избавитесь от необходимости рассчитывать потребность в материалах. Если решите проектировать сами, вычислите количество кровельного материала, деревянных плит для стен и перекрытий. Материалы для фундамента вам потребуются в любом случае.

Для работы нужны инструменты:

• пила дисковая;
• лобзик электрический;
• уровень (обычный или лазерный);
• угольник металлический;
• два молотка ‑ 500 г и 1 кг;
• клещи;
• шуруповерт с аккумулятором;
• ножовка ручная;
• гвоздодер;
• несколько рулеток разной длины;
• два топора (маленький и средний).

Советы

В процессе строительства дома из щитовых заготовок нередко допускается целый ряд ошибок, которые не следует повторять. Специалисты советуют:

• для сборки следует использовать только хорошо просушенный древесный материал, исключающий возможность последующей деформации;
• основа щитового домика – его каркас, сооружению которого потребуется уделить самое пристальное внимание (его стойки усиливаются специальными укосинами или обшивкой из OSB-плит);
• наличие надежной гидроизоляции способствует защите стен дома от излишков влаги и гарантирует их длительную сохранность.

По мнению специалистов, каждому, кто мечтает о теплом и надежном жилище, следует воспользоваться вариантом его приобретения в готовом виде (изготовленным под ключ). Некоторое увеличение расходов окупается в данном случае полной уверенностью в качестве сборки и в надежности всего сооружения в целом.

Не следует забывать о тех преимуществах, которые получает владелец при самостоятельной сборке дома. Так что в данной ситуации человек сам принимает решение о выгодности того или иного варианта.

⚫ КАРКАСНЫЙ ДОМ своими руками (СБОРКА И ПОДЪЁМ СТЕН). ♦СТРОЙКА & РЕМОНТ♦

Как построить каркас

Для изготовления элементов каркаса используется древесина не ниже 2 сорта с влажностью не более 22%. Она не должна иметь пороков свыше допустимых по ГОСТ 8242.

Для крепления применяются гвозди с плоскими или коническими головками, саморезы, скобы, оцинкованные накладки толщиной не менее 0,4 см, металлозубчатые пластины, клеящие составы.

Основные элементы каркаса:

• вертикальные — стойки;
• горизонтальные — обвязка, перемычки над проемами;
• диагональные связи, распорки при отсутствии жесткой обшивки.

Если каркас облицовывается листовыми материалами, диагональные элементы используются временно для фиксации отдельных сегментов в пространстве.

Установка стоек

Сечение вертикальных несущих элементов рассчитывается по нагрузкам. СП 31-105-2002 допускает без расчета использовать для стоек доски 50х150 мм длиной 3000 мм при установке их с шагом до 600 мм. По всей высоте они должны быть цельными, без сращивания, кроме отрезков над проемами.

Для внутренних стен одноэтажных домов сечение стоек может быть уменьшено до 40х100 мм. В двухэтажных нагрузка более высокая, поэтому опорные элементы ставятся чаще — с расстоянием до 300 мм.

Углы и проемы

Каркас в углах устраивается из 2-3 стоек, чтобы обеспечить устойчивость и предотвратить образование мостиков холода. При этом к одной из досок впоследствии крепится обшивка.

Вокруг проемов стойки должны быть двойными, чтобы компенсировать снижение жесткости в ослабленных местах. Примыкающие к проему части стоек монтируются между нижним лежнем и перемычкой, а внутренние — между двумя обвязками (верхней и нижней).

Одинарные стойки по проемам допускаются в перегородках и наружных стенах, если их ширина не превышает шага установки стоек.

Перемычки устраиваются из двух досок, уложенных на ребро. Соединяются они гвоздями. Чтобы толщина перемычки была равна высоте сечения стойки, между досками прокладываются деревянные бруски или жесткий утеплитель.

Все элементы каркаса скрепляются гвоздями длиной не менее 80 мм. Минимальное количество крепежа — 2-4 шт. на одно монтажное соединение. Допускается делать пазы и пропилы, но не более 1/3 высоты несущего сечения. Для ненесущих элементов оставшаяся целая часть не должна быть менее 40 мм.

Конструкция каркасного дома

Существуют несколько технологий строительства каркасного дома: канадская, финская, немецкая, с использованием деревянной или металлической основы. Но в любом случае в конструкцию входят следующие элементы:

• верхняя и нижняя обвязка;
• вертикальные стойки;
• стропильная система;
• теплозвукоизоляционный слой;
• внутренняя и наружная обшивка.

Толщина стен зависит от региона строительства и назначения дома – для временного или сезонного проживания. Набор материалов стандартен: деревянные брусья, доски, панели ОСП, влагостойкая фанера, утеплитель, крепеж. Специализированный инструмент не требуется, но иногда может понадобиться техника для монтажа крупногабаритных элементов.

Монтаж кровли

Каждый вид кровли имеет свои особенности при установке. Легче всего монтировать односкатную и плоскую кровли. Но в наших широтах чаще всего используют двухскатную крышу в каркасном доме. Ниже рассмотрим более подробно особенности ее монтажа.

После того, как определились с видом крыши, возвели каркас стен, стоит заняться непосредственно кровлей. Он состоит из таких этапов:

• монтаж
  каркаса стропильной системы;
• укладка
  утеплителя, паро- и гидроизоляционных материалов;
• обрешетка
  ;
• укладка
  кровельного материала.

Удобнее всего монтировать плоскую и односкатную крышуИсточник iw.dikidaycare.com

Подготовительное проектирование

Первый шаг – подготовка проекта. Щитовой дом собирается очень легко, но чтобы гарантировать еще и качество возведения, нужно заранее оценить весь фронт работ и упорядочить процессы, а тут без план-схемы не обойтись. Она не должна быть очень детальной – главное, чтобы были указаны следующие обязательные аспекты:

• габариты здания: этажность, ширина основания, количество комнат и их площадь, высота потолков;
• расположение главных и второстепенных помещений в доме;
• размещение основных коммуникаций;
• расчет материалов для конструкции: количество, пропорции и размеры панелей для щитов, деревянных балок и досок для каркаса, а также теплоизоляционных материалов.

Проект щитового дома
Также на этом этапе нужно определиться, где будет располагаться щитовой дом. Что касается грунта, то здесь подходит даже слабая почва, ведь здание будет легким. Но важно, чтобы площадка была ровной, иначе строительство вызовет сложности.
