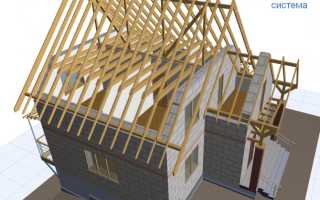

Особенности самостоятельного возведения стропильной системы двухскатной крыши

Передавать нагрузку от крыши прямо на газобетонные стены категорически не правильно. Некоторые “специалисты” полагают что, да безраспорные конструкции крыши нельзя, а вот распорные (соединение парных стропил в нижних отделах стропильной системы) возможны. Однако, как не распирай и не усиливай расхождение стропил в стороны, в любом случае сохраняется пост прогнозное давление. Может оно и незначительно для стен из кирпича, стен из бетона или из брёвен, но для газобетона это опасно. Стены из газобетонных блоков, не могут похвастаться хорошим сопротивлением ни на изгиб и не на смятие. Поэтому в предыдущей статье мы рассматривали устройство армопояса в последнем ряду газоблоков. А также заостряли вопрос арматурных выпусков с резьбами на выпусках для крепления мауэрлатов гайками к железобетонному армопоясу.

Обустройство крыши это последняя стадия строительства “коробки” дома.

Материально — технические процедуры по обустройству и укреплению конструкций крыши в двухскатной модификации улучшались веками и от типа кровли не зависели.

Двумя скатами крыши можно оформить несколько зон одного дома на одной крыше. И это придаст дому несколько необычные архитектурные формы. И такая крыша будет называться многоскатной и довольно таки сложная. Отличная ремонтопригодность, прочность и долговечность крыш из двух скатов, менее дорогая — снискала своё уважение.

Из чего состоит двухскатная крыша

Перечень конструктивных элементов включает несколько позиций. Все элементы следует изучить и хорошо представлять себе их устройство и назначение.

Мауэрлат и стропильные ноги

Мауэрлат изготовляется из хвойного бруса толщиной 100-150 мм. Им прокладывают все несущие стены, для крепления к которым используются анкеры или стержни с резьбой. Благодаря мауэрлату достигается равномерность передачи нагрузки от стропильных ног на несущие стены.

Материалом для изготовления стропильных ног выступает брус 150х100 или 150х50 мм. Стропильные ноги служат деталями для сборки треугольного кровельного контура, который непосредственно противостоит ветру, дождю, граду, снегу и другим природным явлениям. Для того чтобы добиться хорошей прочности всей системы, шаг размещения стропильных ног выбирается в пределах 60-120 см. Частота расположения напрямую зависит от общего веса кровельной конструкции: чем она тяжелее, тем стропилины монтируются чаще. Кроме того, на размеры шага также влияют особенности кровельного покрытия.

Лежень, затяжка, стойки

Лежень изготовляется из такого же квадратного бруса, что и мауэрлат (100х100 или 150х150 мм). Он монтируется в горизонтальном положении поверх внутренних несущих стен, что позволяет добиться равномерности передачи нагрузок от стоек кровли.

Затяжкой комплектуются висячие стропильные системы. Благодаря затяжкам треугольный контур стропилин получает должную конструктивную прочность.

Стойки изготовляются из квадратного бруса (100х100 или 150х150 мм). Посредством вертикальных стоек стропильной системы нагрузка от конька передается на внутренние несущие стены.

Подкосы, обрешетка

Подкосы служат промежуточным звеном от стропилин к несущим элементам. Скрепленная между собой затяжка и подкос образуют ферму, которую отличает повышенная прочность. Фермы способны выдерживать нагрузки даже от больших пролетов.

Обрешетка служит каркасом для укладки кровельного покрытия, транслируя вес кровли на стропильную систему. Материалом для изготовления обрешетки обычно выступают бруски или доски, уложенные под углом 90 градусов к стропильным ногам. В некоторых случаях (когда используется мягкая кровля) применяются каркасы сплошного типа, сооружаемые из влагостойкой фанеры.

Конек, свесы, кобылки

Конек – это верхняя горизонтальная часть кровли, в которой сходятся оба ската. Его образуют соединенные стропилины.

Специальные выступы кровельных скатов по бокам (примерный размер выступа – 40 см), которые защищают стены от дождя и стекающей по крыше воды, называются свесами. Их учитывают практически в любой конструкции стропильной системы.

Кобылки используются лишь в случае недостатка длины стропилин, из-за чего отсутствуют свесы. Чтобы это исправить, применяется наращивание ног досками меньшей толщины: этот дополнительный элемент и называется кобылкой.

Составные части крыши

Схема конструкции крыши

Стандартная крыша такого типа состоит из следующих элементов:

• мауэрлата;
• стропильных ног;
• вертикальных стоек;
• подкосов;
• затяжки;
• конька;
• лежня;
• обрешетки.

  Схема крепления мауэрлата

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Схема крепления стропильных ног и мауэрлата

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Конек

Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Двухскатная крыша

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Мансардная стропильная система (ломанная крыша)

Двускатная мансардная крыша. Стропильная система Советы по кровле из личного опыта

Простая установка стропильной системы. Двускатная крыша для металлочерепицы.

Какие бывают двухскатные крыши

Исходя из конструктивных особенностей, двухскатные крыши делятся на обычные симметричные, асимметричные и ломанные.

Симметричные

Наиболее удобным для самостоятельной реализации считается проверенная временем классическая крыша, состоящая из двух идентичных скатов. Ее несложно рассчитать и соорудить своими руками, так как в основе ее эргономичного дизайна лежит равнобедренный треугольник. Фронтон получается треугольный. Благодаря острому углу пересечения скатов обеспечивается качественное и надежное отведение атмосферных осадков, вне зависимости от используемого кровельного материала.

В зависимости от того, под каким углом пересекаются скаты, симметричные конструкции бывают:

• классическими (угол 45 градусов). Чаще всего таким образом оформляются дома не шире 8 м;
• пологими (угол меньше 45 градусов). Подходят для небольших построек в регионах с сильными ветрами;
• остроконечными. Используются на больших домах, обеспечивая быстрый сход снега и дождя.

В целом расчет угла наклона симметрических двухскатных крыш (их еще называют щипцовыми) проводится в зависимости от климатических особенностей местности (крутые скаты подходят для регионов с обильными снегопадами, пологие – для ветровых регионов).

Ассиметричные

В случае ассиметричной крыши длина скатов разнится. Такой конструктивный ход имеет двоякую цель. С одной стороны, это придает крыше особенную оригинальность и красоту, с другой – появляется возможность дополнительно пристроить беседку, гараж или оранжерею без необходимости сооружения отдельного навеса. Так удается сэкономить немалые финансы.

Ломанные

Такая форма крыши предполагает наличие у скатов двух участков. Угол наклона верхнего из них составляет 30 градусов, а нижнего – 60. В результате удается сделать подкровельное пространство достаточно обширным, чтобы обустроить там жилую комнаты (мансарду). Высота потолков получается достаточно высокой, с возможностью установки вертикальных окон.

Подробный пример расчета стропильной системы (ExWood)

Укладка теплоизоляционного материала своими руками

Для сохранения тепла в чердачном пространстве и во всем доме необходимо провести работы по утеплению стропильной системы двухскатной крыши каркасного дома.

Вначале крепят слой пароизоляционного материала, который защитит утеплитель от паров поднимающегося теплого воздуха. Фиксация выполняется на внутренней стороне стропилин с помощью строительного степлера. Места стыков проклеивают двухсторонним скотчем.

Между стропилинами укладывают теплоизоляционный материал.

Чтобы предотвратить проникновение атмосферных осадков к утеплителю, необходим слой гидроизоляции, который укладывают поверх утеплителя. Рекомендуемый материал — диффузионная мембрана. При использовании армированной пленки между гидроизоляцией и утеплителем необходимо делать зазор около 2 сантиметров.

Типы стропильных систем

Стропильные системы двухскатных крыш бывают висячими, наслонными и комбинированными.

Висячие

Используются в зданиях, где нет внутренних капитальных перегородок и дополнительных опорных столбов внутри здания, дистанция между стенами которого не превышает 10 м. Такая специфика конструкции предполагает наличие значительной нагрузки на несущие стены, включая распирающий эффект. Для снижения напряжения практикуется применение дополнительных скрепляющих элементов для стягивания стропилин (речь идет о ригелях и затяжках).

Затяжка уменьшает растяжение: в итоге стена переживает исключительно горизонтальные нагрузки. Образовавшаяся в итоге жесткая треугольная конструкция (ферма) практически не подвержена деформациям. В том случае, когда планируется сооружение мансарды, затяжки заменяются балками перекрытия. Достоинством такого решения является то, что можно отказаться от использования мауэрлата. Что касается упоров под стропилины поверх стен, то установить их совсем несложно.

Наслонные

В домах с внутренними несущими стенами (обычно речь идет о постройках шириной более 10 м) удобнее использовать стропильные системы наслонного типа. Они намного более просты в обустройстве, чем висячие: это объясняется созданием за счет внутренних стен надежной опоры. Основанием для установки нижнего края стропилины является верхушка мауэрлата или потолочного венца сруба. Верх ноги упирается в параллельную стропилину или в специальный прогон (балка, проходящая под коньком в горизонтальном направлении). Первый вариант называется распорным, второй – безраспорным. Существует три подвида безраспорных наслонных систем.

Первый случай подразумевает крепление верхней части стропильной на коньковый упор, который называется скользящим. Нижняя сторона в этом случае погружается в мауэрлат. Для усиления фиксации нижней области стропилины применяются проволока или скобы.

Второй вариант реализации предусматривает подрезание верхушки стропилин под определенным углом. Для дальнейшего скрепления используются специальные металлические пластины. Фиксация нижней части стропил к мауэрлату осуществляется посредством подвижных креплений.

Третий способ – жестко скрепить верхние части с помощью брусков или обрезанных досок. Они должны быть с обеих сторон скреплены под углом стропил, что даст возможность защемить между ними коньковый прогон. Низ стропил, как и в вышеописанном варианте, оформляется скользящими фиксаторами.

Что касается частого применения для крепления наслонных стропил к мауэрлату скользящих крепежей, то это объясняется их способностью снимать с несущих стен лишнее напряжение. Такая фиксация позволяет стропильным ногам в случае усадки дома перемещаться, сохраняя стропильную конструкцию от деформации.

Комбинированные

Стропильная система двухскатной крыши смешанного типа включает в себя элементы как наслонных, так и висячих конструкций. В результате достигается дополнительное упрочнение крыши при снижении расходуемого материала.

Основные аспекты устройства наслонных стропил

Если вы имеете на руках проект строительства крыши или схему возведения крыши, а также подготовленный материал, то можно смело приступать к постройке крыши. Строительство крыши подразумевает нескольких стадий, и основные из них:

1. Укладка мауэрлатов на армированные ж/б пояса по длинным сторонам дома.
2. По внутренней стене ложиться лежень, где будут монтироваться стойки.
3. Монтаж стоек с подкосами для крепления конькового бруса.
4. На стойки сверху монтируется коньковый брус.
5. Монтируются пары стропил. В низу ноги стропил крепятся к мауэрлату, а сверху выкладываются на коньковый прогон и соединяются меж собою. крепления низа и верха парных стропил предложено выше в данной заметке.
6. Схема конструкций стропильной структуры дома, показанная в начале статьи и под этими пунктами предусматривает формирование пар стропил двойными горизонтальными затяжками-ригелями в первой трети стропил. А также эти схватки-затяжки являются опорой для подшивного потолка и устройство за подшивкой утепления мансарды, совместно с утеплением стен переходящих в наклонную плоскость на первой трети стропил.

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

• кровельный материал – 3,5 кг;
• гидроизоляция – 5 кг;
• утеплитель – 10 кг;
• обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).

Виды кровель

Любая крыша претендует на свой вид кровли, накрывающей стропила и помещения под ними. И делать отбор материала покрытия для кровли — ответственный процесс. Очень существенно выбрать, не только лишь нормальную, хорошую кровлю, но и оценить её и посчитать количество материалов для вашей крыши.

При постройке домов применяют 3-и типа материалов для кровель:

• в форме листа (листовая);
• наборная,штучная:
• и рулонная кровля.

Для частный пригородных домов применяют самые существенные и наиболее качественные листовые материалы. Этот тип кровли и дешёвый, и относительно качественный. Сегодня есть возможность представить нижеперечисленные покровные материалы для кровель.

• шифер,
• ондулин,
• профилированный настил,

• металлочерепица,
• керамическая, глиняная черепица,
• песчаная, бетонная черепица,
• изгибаемая черепица.

• рулонные материалы.

Самый известный из этой серии материал — это рубероид. А нынче его производные, которые усовершенствовали и увеличили его жизнеспособность. Эти материалы сейчас практически не используют на частных домах. Их применяют для подкладки под основной покровный материал.

• Образы кровель: 1 — черепица глиняная, 2 — песчаная черепица , 3 — изгибаемая черепица , 4 — металлическая черепица, 5 — шифер, 6 — профилированный настил, 7 — фальцевая металлическая кровля, 8 — кровля из меди.

Подбирать материал для кровли это проблема не из лёгких и не только для вас. Поэтому смотрите, читайте, пользуйтесь советами бывалых. Однако, не экономьте на качестве кровельного покрытия. Всякий вид крыши предлагает не только кровельного покрытия своего, но и вариант обрешётки под него.

Металлочерепица

Металлочерепицу — изготавливают из листа стали и покрывают его цинком. Затем этот лист прокатывают и штампуют, принимая форму черепицы. После этого его красят и покрывают полимерным материалом.

Металлочерепица изготавливается различным профилями. Материал долговечен, хорошо оберегает крышу и помещения в ней от осадков и ветра. Минус — шум от дождя.

Профилированный настил

Профнастил по характеристикам ничем не отличается от металлочерепицы.

Технология как и у металлочерепицы, но его лишь прокатывают, а штамповка отсутствует. У профнастила всего лишь волны, расположенные вдоль, но и они бывают разные. Его легче применять на непростых крышах.

Монтаж профнастила аналогичен монтажу металлочерепицы. Металл бывает разной толщины, так же как и высота рёбер. Профилированный настил самый популярный материал для кровель.

После окончания монтажа кровли, можно сразу же приступать к обустройству утепления мансарды. Примерный пирог на “косых” стенах мансарды:

Ондулин

Этот материал производиться из целлулозы. Материал этот природосберегающий и экологически чистый. При его разработки, сырой материал спрессовывают и придают форму, похожую на шифер. Ондулин насыщают целлюлозой, битумом и окрашивают в необходимый цвет. Материал экологически чистый и безопасный, и не пропускает воду. Лист ондулина легкий и весит всего 6,5 кг. Для ондулина нужна сплошная обрешётка. Прибивается в верхнюю волну. Недостаток — хрупкость.

Не рекомендуется использовать ондулин в учреждениях для детей. При высоких температурах, он подвержен горению и источает вонь битума.

Шифер

Этот материал известен давно. Имеет низкую стоимость, не промокает и насчитывает стаж работы до 40 лет. Это положительные его качества.

Отрицательные — асбест, из которого производят шифер для здоровья вреден , листы хрупкие и тяжелые. При использовании в местах, находящихся в тени на листах появляется мох.

Однако наше поколение в деревнях и сёлах, прожили всю советскую жизнь и не обижались на это покрытие. Оно было массовое в СССР.

Гибкая черепица

Этот материал — современный. Он производиться из стеклохолста, который пропитывается нефтебитумом и на определённом этапе производства посыпается базальтовой крошкой. Выпускается по типу разных геометрических фигур. Цвет черепицы разный. Под черепицу необходима сплошная обрешётка.

По своему опыту знаю, что даже при сплошной обрешётке, на черепице стали проступать очертания досок. Пришлось по обрешётке из сплошных досок расстилать и крепить многослойную фанеру.

Гибкая черепица должна простоять до 70 лет.

Положительные качества:

• неслышимость во время дождя,
• солидный, вальяжный вид,
• не подвержена коррозии,
• не образует конденсат,
• хорошо гнётся.

Отрицательные качества:

• при низких температурах появляется хрупкость ,
• в жару возникает запах.

Керамическая черепица

Черепица обладает кирпично-красным оттенком, который она приобретает при обжиге глины. Длина одной черепицы 30 см., вес 4 кг. Эта черепица не только красивая по цвету, но ещё имеет различные по виду формы. Этот кровельный материал не из дешёвых. В каждой черепице имеется дырка, через которую она прибивается к обрешётке. Начинает сборка покровного материала снизу.

Каждая плитка верхнего ряда, укладывается на плитку нижнего ряда. Изготовленное покрытие напоминает рыбью чешую. Хотя черепица и дорогая и укладывать её тяжеловато и долго, но результат покроет все ваши переживания. Скаты крыши должны быть от 35 до 60 градусов. Сечения дерева стропил и каркаса обрешётки по всей видимости должны быть крепкими и надёжными.

Существует песчано-цементная черепица. Она уступает керамической по внешнему виду, но значительно дешевле.

Рекомендации по самостоятельной установке стропильной системы

Монтажные работы можно начинать только после тщательно проведенных расчетов и составления подробного чертежа. При отсутствии должного опыта для расчетов лучше прибегнуть к специальным онлайн-программам. Вообще же работа своими руками требует большой ответственности.

Крепление мауэрлата

Местом установки бруса выступает вся протяженность стен, служащих опорой для стропил. Функция мауэрлата в бревенчатых срубах выполняется верхним венцом. В домах, где в качестве материала для возведения использовался пористый материал (газобетон, пенобетон), мауэрлатом необходимо оформить все несущие стены (это же касается и кирпичных зданий). Другие случаи допускают его монтаж только в промежутках между стропилами.

Так как длины стандартных пиломатериалов не хватает на всю протяженность укладки, проводится их сращивание. Для этого необходимо запилить брус под прямым углом в 90°, используя для скрепления двух частей болты.

Местом укладки мауэрлата обычно выступает центр стены. Также допускается некоторое смещение бруса в сторону, главное, чтобы его срез не находился ближе чем 50 мм от края. Чтобы защитить брус от воздействий влаги, под него рекомендуется уложить гидроизоляционную прослойку из обычного рубероида. Мауэрлат должен быть закреплен максимально надежно, поскольку на кровельные скаты оказывается серьезная ветровая нагрузка.

На способ крепления влияет материал стен:

• монолитные дома. Лучший вариант – фиксация анкерными болтами;
• деревянные или бревенчатые срубы – крепление деревянными нагелями или скобами;
• газобетон, пенобетон. Обычно используются шпильки или арматура;
• если дом дает усадку, рекомендуется применить скользящие крепежи.

В качестве дополнительных мер место крепления можно усилить отожженной проволокой.

Сборка ферм

Есть два варианта реализации этой процедуры. В первом варианте брус монтируется непосредственно по месту установки. Подходит для небольших построек, когда работа на высоте по выполнению замеров и подрезок не вызывает затруднений из-за габаритов стропильных ног.

Второй вариант – сборка внизу. В этом случае раскладки и скрепление составляющих элементов стропильной системы происходят на земле, а потом готовые конструкции поднимаются наверх. Как следствие, высотные работы сводятся к минимуму и выполняются намного быстрее. Чтобы подать и выставить стропильные пары, обычно требуются специальные механизмы из-за значительного веса конструкций.

Для удобства сборки однотипных элементов практикуется использование шаблонов, изготовленных из досок. Это дает возможность получить на выходе абсолютно одинаковые фермы.

Крепление к мауэрлату

Готовые пары необходимо поднять на поверхность крыши и присоединить к мауэрлату. Чтобы облегчить процедуру, ноги еще на земле оснащаются специальными запилами в нижней части. Первыми монтируются торцевые конструкции: их располагают друг напротив друга со стороны фронтона. Чтобы правильно поставить две первые пары, используются временные стяжки. Между установленными фермами протягивают бечевку, которая служит ориентиром для промежуточных пар, обозначая по ходу дела уровень конька. В завершении этого этапа монтируют специальную коньковую опору. В случае необходимости длину стропильных ног можно по месту нарастить.

Установка конька

Для его создания необходимо правильно скрепить все стропильные ноги. Методик сращивания несколько – как с применением опорного бруса, так и без него. Более современное решение – использование специальных промежуточных фиксаторов из стали с возможностью регулировки.

Некоторые правила соединения

Чтобы гарантировать прочное и долговечное крепление стропил к мауэрлату двухскатной крыши, нужно соблюдать несколько правил:

1. Любой крепеж из металла должен гарантировать надежную, жесткую фиксацию к дереву, поэтому он просто обязан быть качественным.
2. Размеры всех запилов в мауэрлате следует тщательно выверять и проверять. Надежный крепеж возможен, если глубина его составляет не менее 1/3 толщины бруса. Это правило касается материала, имеющего размеры 150х150 мм, или более.
3. Глубина запила, который делается в стропилах, не должна превышать ¼ ширины досок. Этот узел, обычно только для висячих ног, требует дополнительной фиксации металлическими уголками.
4. Для соединения всех деревянных элементов помимо болта необходима шайба либо специальная металлическая пластина. Эти элементы предотвратят утапливание в древесину шляпки крепежа, а эта ситуация уже чревата ослаблением конструкции.
5. Использовать только саморезы и/или гвозди не рекомендуется, так как данное крепление будет не слишком надежным. Его нужно усилить уголками, пластинами либо другими металлическими элементами.
6. Если кровельный материал имеет большой вес, то, независимо от вида стропильной системы, следует выбирать скользящие соединения.

Крепление стропил к мауэрлату двухскатной крыши будет надежным и беспроблемным, если обеспечить достаточную жесткость и прочность конструкции, не менее важно большое количество качественных крепежных элементов. В этом случае экономия на материалах — непозволительная «роскошь», она может привести к тому, что срок эксплуатации кровли значительно сократится, а жить в таком здании будет попросту опасно
