Рассматриваем виды насосов для скважин и правильно выбираем

Погружной насос – незаменимый помощник в любом загородном доме. Устройство требуется для подъема воды из скважины, колодца или водоема, расположенного рядом с приусадебным участком. Чтобы читатели смогли корректно подобрать изделие для определенного источника забора воды, для каждого типа оборудования в статье приведена схема погружного насоса, описаны устройство и принцип его работы.

Различные виды оборудования для подъема воды

Устройство и конструктивные особенности

В домашних условиях используется два типа насосов:

  1. Погружные.
  2. Поверхностные.

В первом случае помпа опускается в источник на определенную глубину. Сверху остается весь управляющий блок.

Поверхностные аппараты на воду монтируются поблизости к водозабору. Вниз опускается труба, по которой всасывается жидкость. Практичность работы этого устройства зависит от уровня залегания воды. Их актуально применять для источника до 8 метров.

Совет! Если глубина достигает около пяти метров, то лучше приобрести ручной скважинный насос.

Погружной применяется при обустройстве артезианского или фильтрационного источника. Важно учитывать, что поверхностные модели шумные, поэтому для установки следует соорудить кессон или размещать их в специальном помещении.

Принцип работы

Поверхностные модели втягивают воду. Что касается погружных, то они выталкивают ее. Учитывая эту особенность, важно знать глубину источника.

Совет! В техпаспорте той или иной помпы указывается мощность устройства и способность поднимать воду на определенную высоту. Делая выбор, учитывайте эту информацию.

Поверхностные аппараты имеют разный принцип работы. Известны такие варианты:

  • Ручные.
  • Самовсасывающие.
  • Эжекторные.

Погружные агрегаты делятся по принципу работы:

  • Центробежные.
  • Вибрационные.
  • Винтовые.
  • Вихревые.
  • Артезианские.
  • Глубинные.

Все эти типы помп имеют разный принцип действия.

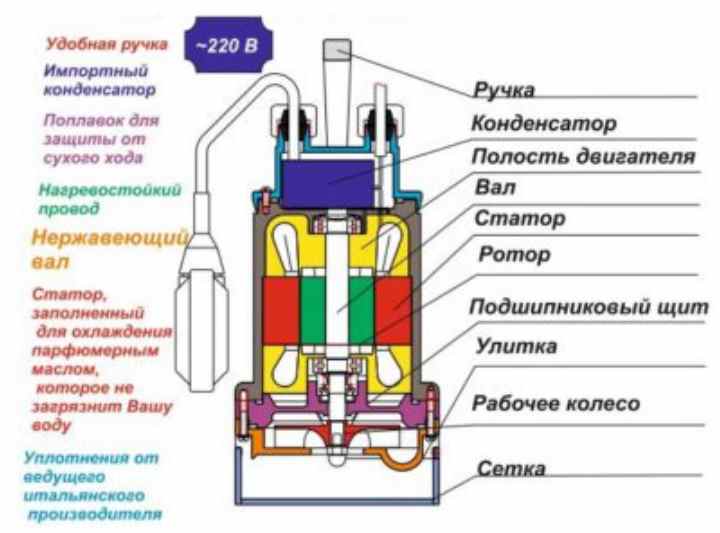

Устройство

Помпа высокой производительности будет иметь более мощный корпус. Это также влияет и на вес изделия. Особенность устройства той или иной помпы сводится к тому, чтобы она работала без сильных нагрузок. Соответственно выбор скважинного насоса следует делать с небольшим запасом мощности.

Насосные агрегаты (ЦНС)Насосные агрегаты (ЦНС)

Фекальная насосная станцияФекальная насосная станция

Центробежный насос для насосной станцииЦентробежный насос для насосной станции

Критерии выбора


Прежде чем купить агрегат для системы водоснабжения, нужно учесть технические характеристики погружных насосов для скважин на воду, а также решить, для чего будет применяться оборудование.

Факторы, которые играют важную роль в процессе эксплуатации:

  • Потребность в количестве жидкости для частного дома и проживающих в нем жильцов.
  • Напор. Если скважина расположена далеко от дома, потребуется мощность, способная довести жидкость до точки входа по горизонтальной трубе. Если дом двух или трехэтажный, понадобится усилие, чтобы поднять жидкость на высоту строения. Мощность обычно подбирают с запасом – на случай установки дополнительных точек потребления воды или постройки гаража, бани, бассейна.
  • Глубина скважины. Для источников на песке нет необходимости устанавливать мощное оборудование, но для артезианских колодцев потребуется производительный центробежный насос.
  • Качество перекачиваемой жидкости – чистая или грязная. В зависимости от этого можно подобрать механизм, который сможет полноценно работать и не сломается быстро.
  • Температура перекачиваемой жидкости.
  • Наличие механизмов защиты – датчика сухого хода, перегрева.
  • Материалы, из которых изготовлены внутренние детали и корпус. Металлические составные части конструкции обеспечивают лучшую герметичность и служат дольше.
  • Диаметр насоса относительно скважины. Необходимо, чтобы от стенки трубы до корпуса оставалось не менее 2 см, чтобы жидкость обтекала агрегат и охлаждала его. Правильно подобранный размер способствует тому, что оборудование не застрянет внутри трубы.
  • Удаление электрической розетки от места установки насоса. Кабель должен быть достаточной длины.

Чтобы не переплачивать, сначала можно рассмотреть приборы отечественного производства. Если они выполнены качественно, цена их не будет очень дешевой. Если рассчитывать на длительную эксплуатацию, лучше подбирать оборудование немецких, итальянских или шведских марок.

Какие бывают виды?

Водяные аппараты делят на две категории:

  1. Погружные.
  2. Поверхностные.

Каждый из этих видов устройства работает по разной схеме. Их особенности:

Поверхностные

Ручные Эффективен, если отсутствует потребность в непрерывном потоке струи. Нажатием на рычаг вода поднимается с глубины. За несколько нажатий можно быстро набрать ведро. Ручной насос для воды из скважины, имея простую схему, часто изготавливается своими руками.Состоит из поршня, цилиндра и двух клапанов (водяным или воздушным). Основным элементом является рычаг, который приводит в движение клапан. Он позволит сэкономить семейный бюджет, благодаря своей независимости от электричества. При этом проработает на абиссинке не меньше покупного. О том, как самому сделать ручной насос, можно узнать из подготовленного видеоматериала в этой статье
Самовсасывающие Самовсасывающий имеет электропривод. Сам корпус не контактирует с жидкостью, и его необходимо скрывать от попадания дождя. Такие устройства с источником соединяются рукавом, или прокладываются трубы. Обязательное использовать обратный клапан. Слабым местом является отсутствие системы охлаждения.Конструкция имеет один блок управления на выключение/включение мотора. Чтобы не отвлекаться на процесс перекачки, нужно отдельно приобретать автоматику.В среднем они способны создать напор около 8 м. Для дома этого может оказаться недостаточным. Подобные установки используются при заполнении небольших емкостей
Эжекторные Если глубина воды колеблется от 10 до 25 м, то используются аппарат, оснащенный эжектором. Под этим подразумевается то, что изготавливается второстепенный контур из трубы меньшего диаметра. По нему жидкость будет прокачиваться на большой скорости, что приведет к увеличению давления в подающей трубе. Как следствие, это положительно скажется на общем напоре воды в системе.Такое решение позволяет поднимать жидкость с большой глубины. Однако при этом производительность помпы падает. Среди минусов можно выделить тот факт, что при работе они шумные

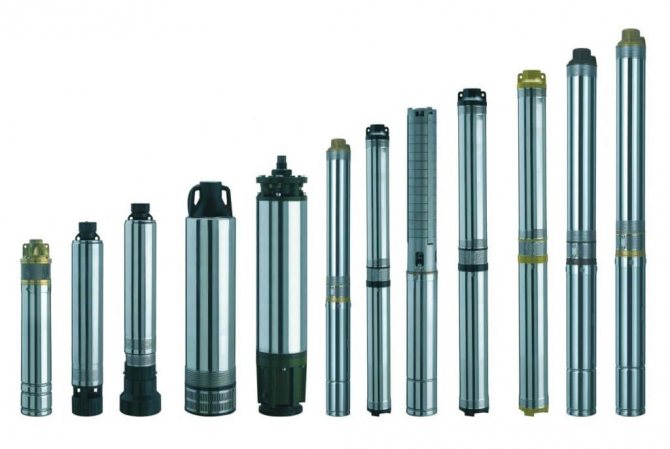

разновидности насосов вибрационные насосы винтовой насос центробежный насос насос вихревой

Поверхностные насосы для скважин на воду

Второй тип насосов для скважины – поверхностные. Они располагаются около устья скважины (в кессоне) или в помещении частного дома. Всасывание воды производится через погружной шланг (рукав, трубу), помещенный в водоносный слой скважины.

В большинстве своем поверхностные насосы являются агрегатами центробежного типа. Электродвигатели охлаждаются вентилятором, встроенным в кожух. Габариты насосов таковы, что разместить несколько последующих камер нагнетания невозможно – поэтому насосы имеют ограничение по глубине всаса до 10 метров.

Ручные поверхностные насосы

Ручной насос – простейший представитель семейства. С помощью рычага ручного привода придается поступательное движение поршню в рабочей камере, оборудованной системой клапанов. Попеременное открытие клапанов обеспечивает подачу воды на выходе из колонки насоса.

Описанный агрегат является раритетом, применяется очень редко – при временном отсутствии электричества.

Поверхностные самовсасывающие центробежные насосы

Самовсасывающие насосы оборудуются обратным клапаном на выходе, рабочая камера должна быть постоянно заполнена водой. Работа устройства основана на центробежном принципе. Аппарат имеет простейшее управление, без автоматики защиты.

Насосы этого типа создают напор до 10 метров, предназначены для заполнения емкостей, полива и прочее. Недостатком является ручное управление, высокий уровень шума, отсутствие блокировок и защитной автоматики.

Поверхностные насосные станции для воды

Насосная станция – оптимизированный самовсасывающий насос. Она оборудована на базе гидроаккумулятора, имеет встроенный обратный клапан. Станция оборудована системой контроля давления в системе в целом. По показаниям датчика насос включается (при падении давления ниже заданного) и выключается (при достижении заданного давления).

Станции являются основным видом поверхностного оборудования для скважин, создают давление до 10 – 12 метров. Недостатком в работе является повышенный уровень шума, поэтому станцию выгодно размещать в кессоне.

Эжекторные и инжекторные насосные станции

Насосы этого типа являются особыми конфигурациями насосной станции. Они оборудованы трубами малого диаметра, проложенными внешним способом (эжектором) или внутренним (инжектором).

Вода в байпасах малого диаметра движется с большей скоростью, на выходе из эжектора (инжектора) придает ускорение основному потоку воды.

Конструкция погружного насоса KSB Amarex KRT, датчикиКонструкция погружного насоса KSB Amarex KRT, датчики

Насосные станции АКВАРОБОТ - преимуществаНасосные станции АКВАРОБОТ – преимущества

Как подобрать скважинный насос и рассчитать насос водолей для скважиныКак подобрать скважинный насос и рассчитать насос водолей для скважины

Плюсы аппаратов: какой выбрать?

Виды Достоинства
Погружные
  • Сравнительно низкий шум. Он гасится в толщине грунта и воды.
  • Им не страшны температурные перепады зимой и летом. Внутри источника практически все время поддерживается стабильная температура.
  • Абсолютно не боятся перегрева, охлаждение происходит во время перекачки.
  • Глубинные аппараты рассчитаны до 100 м с хорошим напором
Поверхностные
  • Подключение к скважине происходит на поверхности.
  • Просты в обслуживании. Все механизмы доступны.
  • Не нужно приобретать дорогостоящий кабель для насоса, ведь он не контактирует с влагой
Какой насос лучше для скважины? Глубинный насос для скважин Скважинный насос.Какой насос лучше для скважины? Глубинный насос для скважин Скважинный насос.

https://youtube.com/watch?v=MWusNeBaBlw

Монтаж (установка) скважинного насоса своими рукамиМонтаж (установка) скважинного насоса своими руками

Как выбрать подходящий насос?

Обращайте внимание на общее количество точек водозабора, диаметр и глубину скважины, геологические особенности участка, наличие источников сети.

Важно! Подбирайте насос, превышающий по мощности необходимое для вас значение.

Вот мы и разобрались с устройством и подбором погружного насоса. Таким образом, используя наши рекомендации и руководствуясь полученной информацией, вы сможете подобрать погружной насос, который безукоризненно вам подойдет и долго прослужит.

Как подобрать по параметрам?

Нужно учитывать тех. характеристики. Рассмотрим наиболее важные, которые помогут вам с выбором:

  • Глубина.
  • Расход.
  • Диаметр источника и обсадки.
  • Напор.
  • Дебет скважины.

Расход

По-другому этот параметр известен как производительность помпы, измеряющаяся в литрах за единицу времени. Некоторые модели способны в минуту доставлять до 20 литров, а другие до 200.

Нужно определиться, сколько людей будет проживать в доме постоянно. В сутки на одного человека необходимо в среднем до 200 литров. Также подумайте, будет ли из источника осуществляться полив или расходоваться жидкость для других целей. Полученный результат следует поделить на 12 (часы), так как ночью устройство не работает и вы сможете узнать ориентировочный расход в час. А если полученную сумму поделить на 60 (мин), то будете знать расход/мин. Отталкиваясь от этих цифр, вы сделаете правильный выбор помпы по производительности.

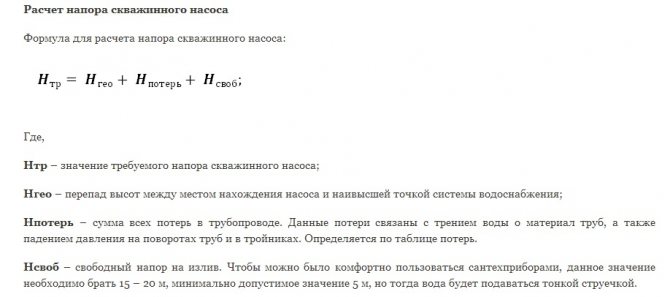

Напор воды

Чтобы определить этот показатель, нужно учесть следующие факторы:

  • Расстояние помпы от зеркала воды.
  • Расстояние агрегата от дома.
  • Протяженность трубопровода (сопротивление).

При вычислении напора 10 метров по горизонтали и вертикали равно 1 м напора. Если система имеет гидроаккумулятор, то 1 Атм равняется 10 м напора.

Глубина источника

Немаловажный показатель, который поможет подобрать устройство для артезианской скважины. Производитель указывает максимально допустимую глубину погружения помпы в техпаспорте.

Диаметр скважины и обсадной трубы

Обычно садовый источник может иметь диаметр от 70 до 102 мм. Выбранная помпа должна иметь размер меньше, чем труба для обсадки.

Дебет скважины

Если использовать глубинные насосы в скважинах с маленьким дебетом, то помпа будет постоянно отключаться. Соответственно, производительность/мощность установки должна равняться дебету источника. Если точнее, то мощность аппарата должна быть меньше объема всей жидкости.

Сравнение моделей

От устройства скважинного насоса зависит и принцип его функционирования:

  • вибрационные – оборудование широко используется на дочных участках не только для подъема воды в дом, но и для организации систем сада и полива. Такое оборудование отличается хорошими показателями мощности и давления, при сочетании невысокой цены;
  • вихревой – составляющими компонентами является нагнетательная область и электрический двигатель. При помощи первого элемента обеспечивается перекачка жидкости, а при помощи второго – доставка ее в дом. Такое оборудование может поднимать воду с глубины не более 12 метров, при достаточно высокой скорости;
  • центробежные – состоят из камеры и двигателя. Такие устройства могут перекачивать до нескольких сотен литров воды в час, благодаря наличию особенного центробежного вала. Отличительным недостатком таких насосов является слишком большое потребление электричества.

Дополнительное оборудование

Фото 4

Автоматика для скважинного устройства позволяет забыть про работу помпы. Рассмотрим некоторые виды оборудования и произведем ее подключение по схеме.

Автоматика

Делится на 3 поколения:

  • 1 поколение: реле давления, блокиратор сухого хода, поплавковый выключатель;
  • 2 поколение: электронный прибор, имеющий несколько датчиков, устанавливающихся в трубопроводе, на помпе и других местах. Благодаря ему выполняется следующая работа: учет уровня воды, блокировка сухого хода, аварийное отключение, контроль температуры двигателя;
  • 3 поколение: имеет расширенные функции, с точным контролем работы.

Основные разновидности

В том случае, если глубина скважины или колодца, из которых необходимо откачивать воду, составляет более 10 метров, без погружного (глубинного) насоса просто не обойтись. Использование оборудования данного типа позволяет откачивать воду из подземных источников, глубина которых может доходить до 150 метров. Еще одним преимуществом использования глубинных насосов является почти бесшумная работа.

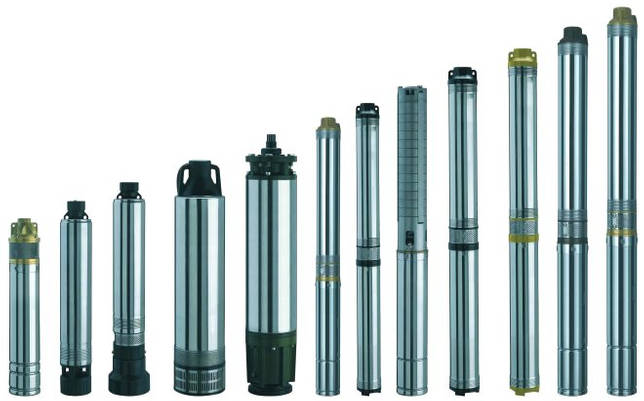

Всем глубинным скважинным насосам свойственна продолговатая цилиндрическая форма, созданная для удобства установки и выемки из узкой обсадной трубы скважины

Всем глубинным скважинным насосам свойственна продолговатая цилиндрическая форма, созданная для удобства установки и выемки из узкой обсадной трубы скважины

По своему конструктивному исполнению и принципу действия глубинные насосы для скважины делятся на:

  • центробежные насосы;
  • устройства шнекового типа;
  • винтовые насосы;
  • насосные устройства штангового типа.

Погружные насосы центробежного типа

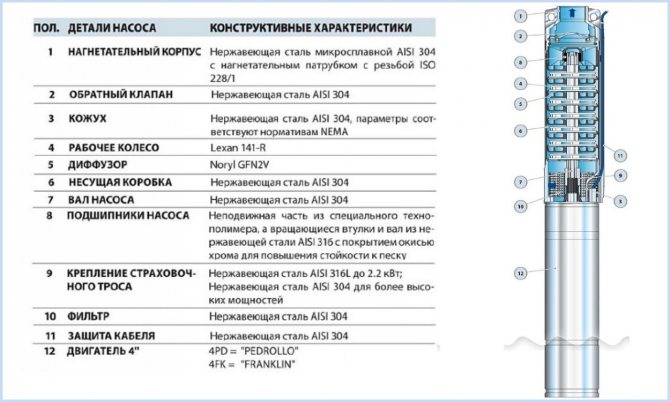

Электронасосы центробежного типа относятся к наиболее популярным устройствам, используемым для откачивания жидкой среды из подземных источников. Принцип работы таких устройств, которые могут эксплуатироваться в круглогодичном режиме, основан на том, что на жидкую среду, находящуюся в их внутренней камере и перемещающуюся в ней вместе с лопатками рабочего колеса, действует центробежная сила. Эта сила и выталкивает жидкость в напорную магистраль. При этом в центральной части рабочей камеры создается разрежение воздуха, что способствует всасыванию в нее новой порции перекачиваемой жидкой среды через входной патрубок.

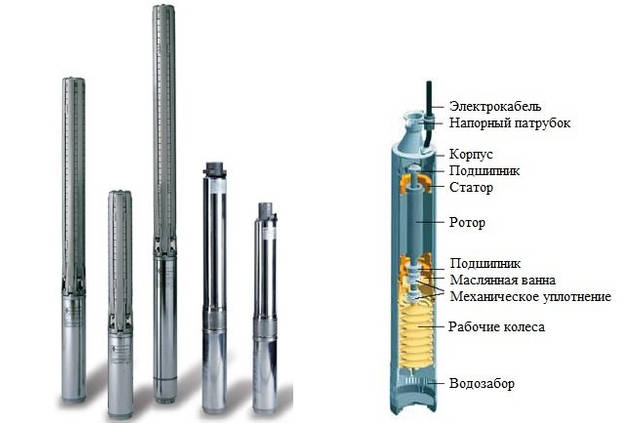

Наиболее производительными являются многоступенчатые центробежные насосы

Наиболее производительными являются многоступенчатые центробежные насосы

Среди наиболее значимых достоинств, которыми обладают насосы глубинные центробежного типа, следует отметить их высокую производительность, создаваемый ими хороший напор перекачиваемой среды, а также универсальность использования, которая делает обширной сферу их применения.

Шнековые глубинные насосы

Основным рабочим органом глубинных насосов шнекового типа, которые относятся к устройствам специализированного назначения, является шнек. Этот элемент и обеспечивает перекачивание жидкой среды, а также ее дальнейшую транспортировку по трубопроводной системе. Используют гидромашины данного типа преимущественно для того, чтобы перекачивать с их помощью жидкие среды, в составе которых содержится большое количество посторонних примесей.

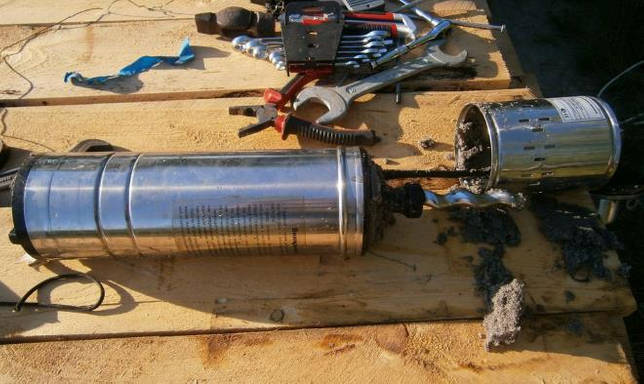

Так выглядит разобранный шнековый насос

Так выглядит разобранный шнековый насос «Колибри» забитый песком

Выбирая для скважины глубинный шнековый насос, следует иметь в виду, что диаметр его корпуса должен быть примерно на 1 см меньше размера поперечного сечения обсадной трубы. Если пренебречь этим требованием, можно столкнуться с тем, что используемый насос будет постоянно засоряться примесями, содержащимися в перекачиваемой жидкой среде.

Глубинные насосы винтового типа

Наиболее значимым преимуществом применения винтовых глубинных насосов является то, что даже при небольшом количестве жидкости в обслуживаемой ими скважине они способны создавать поток жидкой среды, характеризующийся хорошим напором. Перекачивание жидкой среды при использовании такого насосного оборудования осуществляется за счет вращения рабочего колеса, оснащенного большим количеством лопастей.

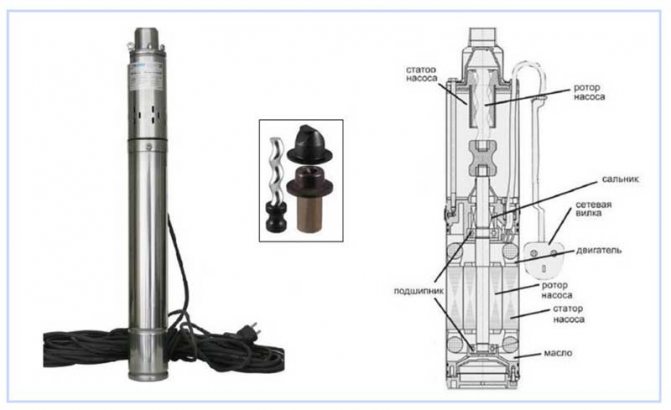

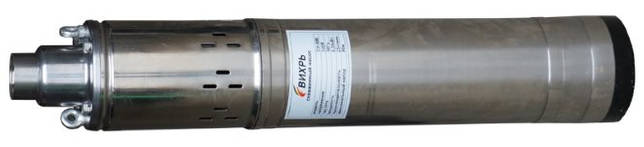

Простой и недорогой вариант скважинного насоса – винтовое устройство с верхним забором воды

Простой и недорогой вариант скважинного насоса – винтовое устройство с верхним забором воды

Выбирая для скважины глубинные насосы винтового типа, следует иметь в виду, что эффективно работать они могут лишь в том случае, если перекачиваемая ими жидкая среда содержит очень незначительное количество нерастворимых примесей.

Штанговые глубинные насосы

Основными элементами конструкции штанговых глубинных насосов являются неподвижный цилиндр и плунжер, совершающий в процессе работы гидромашины возвратно-поступательные движения. Двигаясь во внутренней части цилиндра вверх, плунжер засасывает жидкую среду из скважины, а опускаясь, способствует ее подаче в напорную магистраль. Для приведения в движение плунжера используется специальный механизм (качалка), который соединен с ним специальными штангами.

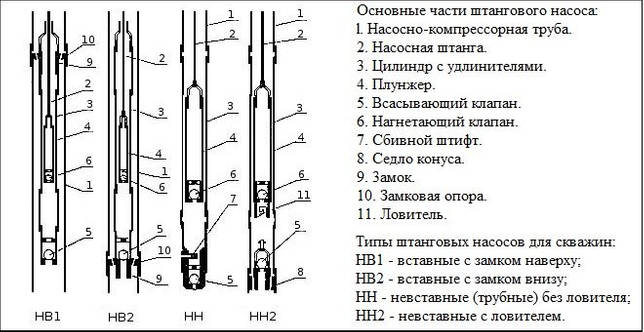

Устройство штанговых скважинных насосов

Устройство штанговых скважинных насосов

Скважинные насосы штангового типа, которые отличаются достаточно большими габаритами, практически не используются в быту, при помощи таких устройств осуществляется добыча нефти из подземных скважин значительной глубины.

Популярные модели для дома и сада

Сравним наиболее известные:

  • DAB IDEA 75M. Бытовой вихревый агрегат. Подает жидкость с 10 м. Прост при эксплуатации. Идеально сочетается в потреблении электроэнергии и тех. характеристик. Вращение латунного колеса может застопориться.
  • Aquario ASP 1E-30-90. Центробежный погружной агрегат, идеальное решение на даче. Поднимает жидкость с 20 м. Бесшумная работа. Явный минус – порча мотора после нескольких лет эксплуатации.
  • ВИХРЬ СН-50Н. Корпус погружного аппарата сделан из качественной нержавейки. Предусматривается термореле. Рассчитан до 50 м погружения. Через определенное время изменяет форму шпонки крыльчатки, происходит утечка масла, а двигатель сгорает.
  • Wilo TWU 3-0501-HS-E-CP. Это насос высокого давления для глубины источника до 150 м. Лучший для артезианки. Создает напор до 26 м. Имеет много ступеней защиты. Недостатков практически нет.

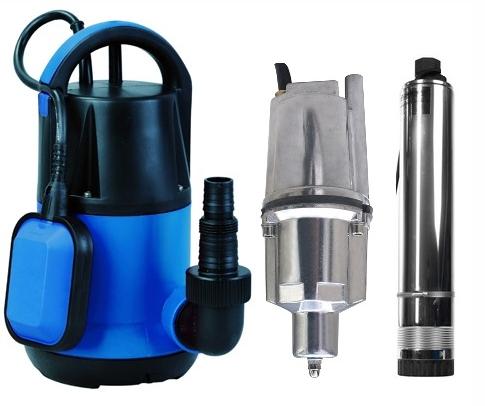

Скважинные погружные насосы для воды

Погружные насосы устанавливаются в водоносный слой шахты скважины (подвешиваются на тросе). Корпус их выполняют из материалов, не подверженных негативному влиянию коррозии – нержавеющей стали, высокопрочного пластика. Насосы имеют водяное охлаждение, на всасе установлена защитная сетка от попадания крупных частиц.

Продвинутые модели имеют качественную автоматику безопасности – защиту от сухого хода, защиту от перегрева. Также устанавливаются встроенные фильтры тонкой очистки, обратный клапан. Кабель питания прокладывается совместно с трубопроводом подачи воды на этапе строительства.

По конструкции и принципу действия выделяют следующие виды насосов погружного типа:

  1. Центробежные;
  2. Вибрационные (импульсные);
  3. Винтовые;
  4. Вихревые.

Погружные насосы отличаются очень высоким показателем напора – более 100 метров водного столба (более 10 кгс/см2). Этот показатель сделал их основным видом оборудования для источников воды глубиной более 9 – 10 метров. Погружные насосы отличаются отсутствием шума, неприхотливостью, но затруднен контроль за их работой из-за удаленности.

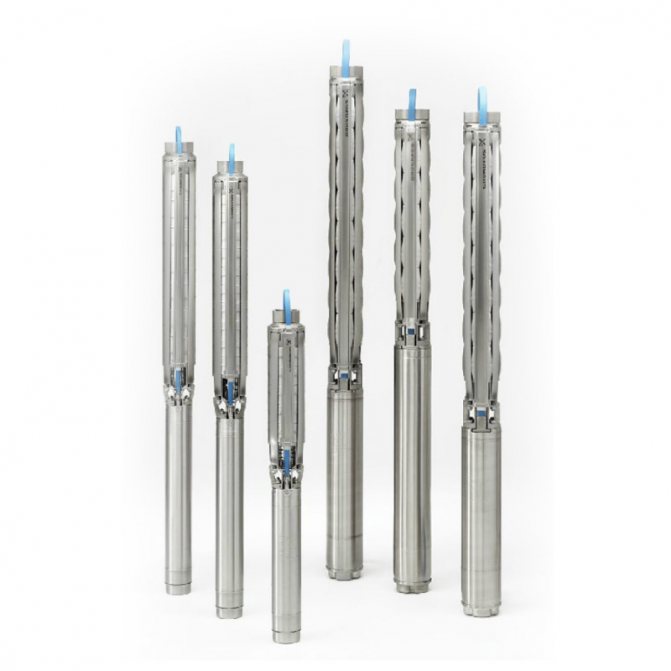

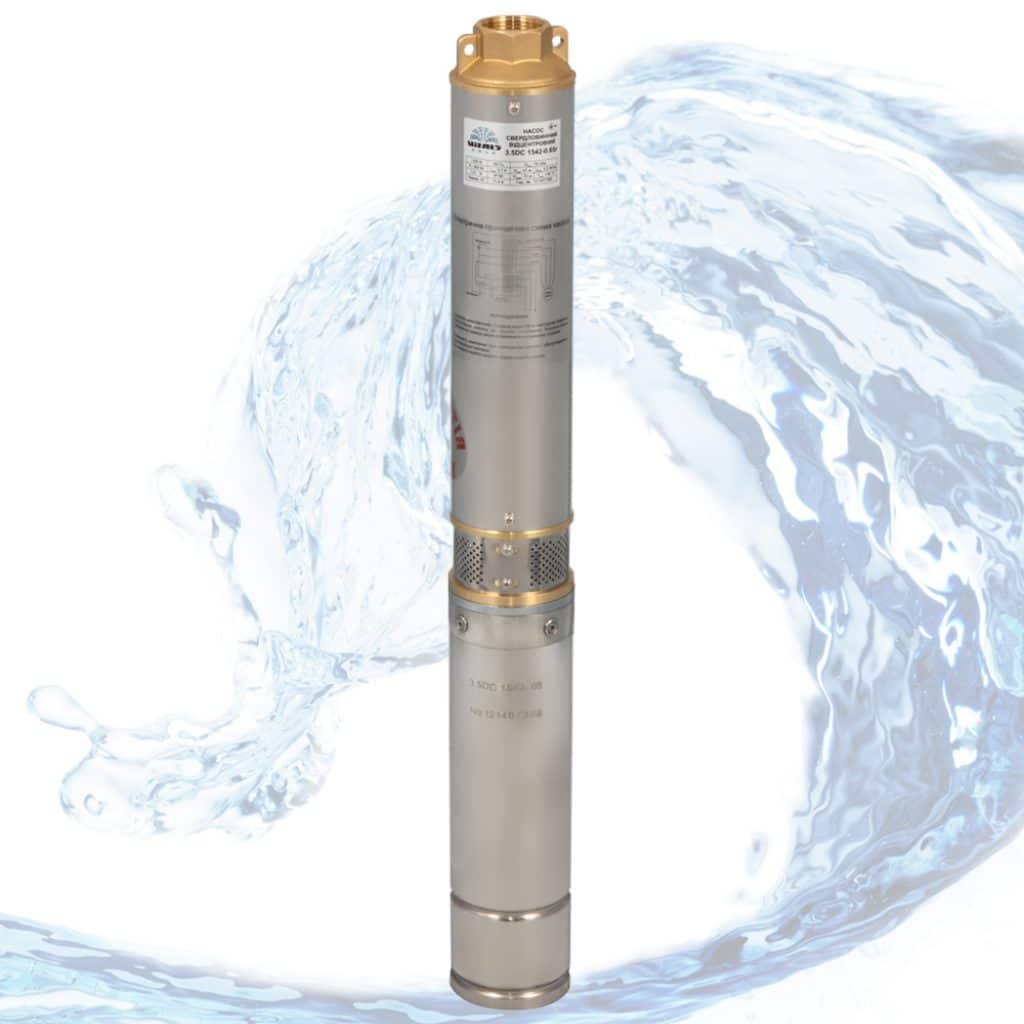

Скважинные погружные центробежные насосы

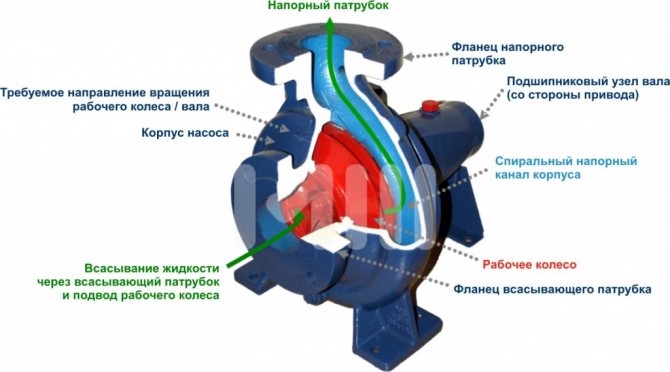

Центробежные насосы – самая популярная модель. Принцип их работы основан на использовании центробежных сил. В корпусе насоса размещено рабочее колесо с лопатками (изогнутыми лопастями). В центральную часть корпуса засасывается вода, колесо вращается и придает воде направление движения от центра к стенке корпуса. При этом создается некоторое избыточное давление.

На корпусе расположен нагнетательный патрубок – через него вода выходит из насоса, имея рабочее давление. Для высоких значений давления воды (напора) несколько корпусов устанавливаются последовательно, давление повышается по ступеням. Агрегаты с большим напором могут иметь высоту корпуса до 2 метров.

Рабочие элементы – колесо, уплотнения и прочее – выполняются из нержавеющих материалов.

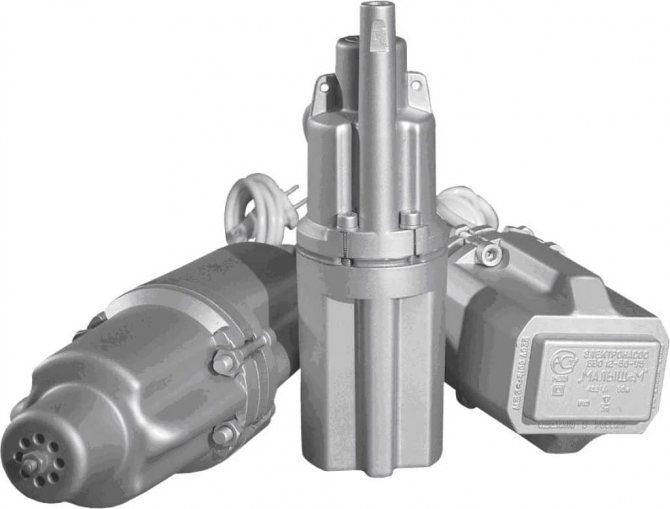

Погружные вибрационные насосы для скважин

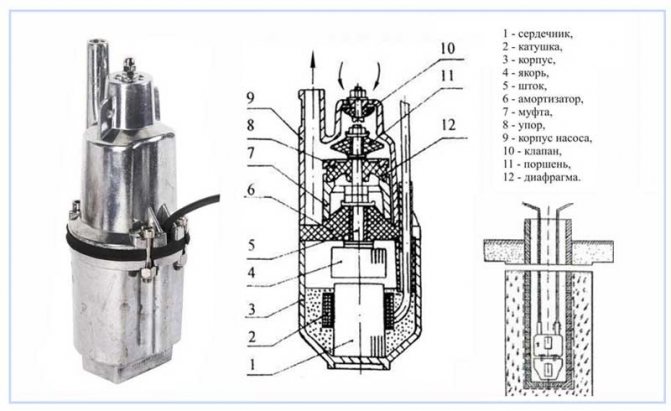

Вибрационные насосы работают по принципу мембранного импульса. Электрическая катушка подает механический импульс на поршень, поршень передает усилие мембране. Мембрана выгибается, в диафрагму засасывается порция воды.

Затем поршень совершает обратный ход, при этом клапан на всасе закрывается, мембрана вытесняет воду в нагнетательный патрубок. Режим работы имеет большую частоту и цикличность – за счет этого возникает постоянный поток воды.

Вибрационные насосы создают напор до 20 метров водного столба, срок их службы ограничивается лишь показателем срока работы мембраны. Недостаток этого типа оборудования – при отсутствии большого зазора до обсадки и грунта вибрация постоянно поднимает взвесь частиц. Это постепенно разрушает скважину, засоряет воду.

Погружные винтовые насосы для скважин

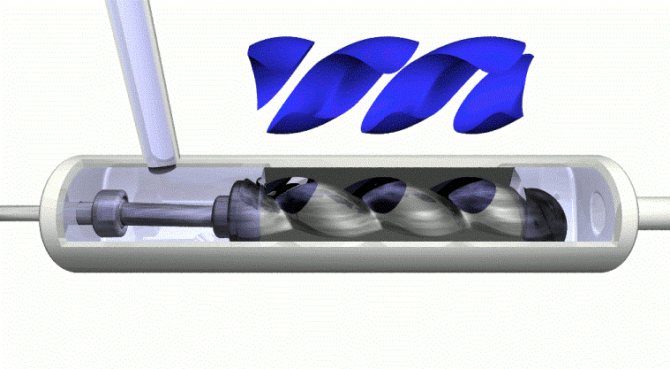

Винтовой насос устроен по принципу «мясорубки без ножа». В статоре с направляющими каналами расположен вращающийся винт (шнек). Он придает ускорение засасываемому объему воды, направляет его с давлением к выходу из корпуса. Насосы этого типа способны создавать напор до 60 метров водяного столба (6 кгс/см2).

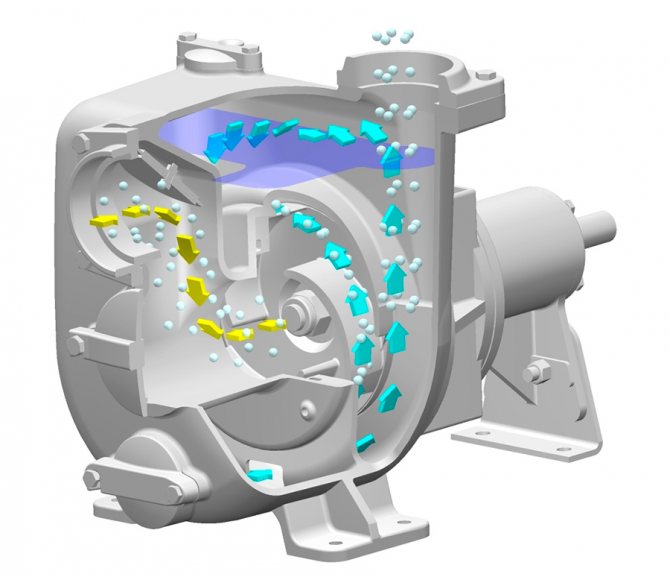

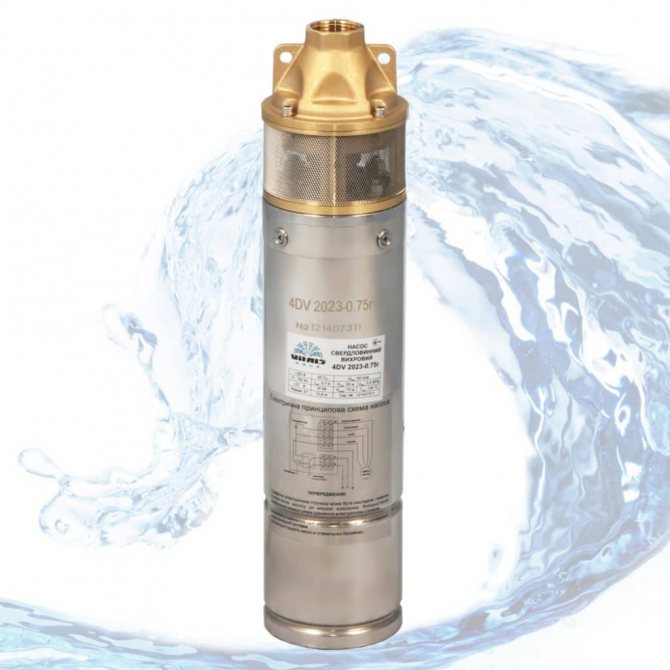

Вихревые насосы для скважин

Довольно редкий для применения вид – вихревой насос. Рабочее колесо агрегата имеет особую оптимизированную конфигурацию – это придает потоку турбулентную составляющую движения.

Вихревые насосы создают очень высокий напор, но отличаются непродолжительным сроком службы. Это обусловлено высокой механической нагрузкой на рабочее колесо, увеличенное значение частоты оборотов.

Где легче всего приобрести глубинный насос

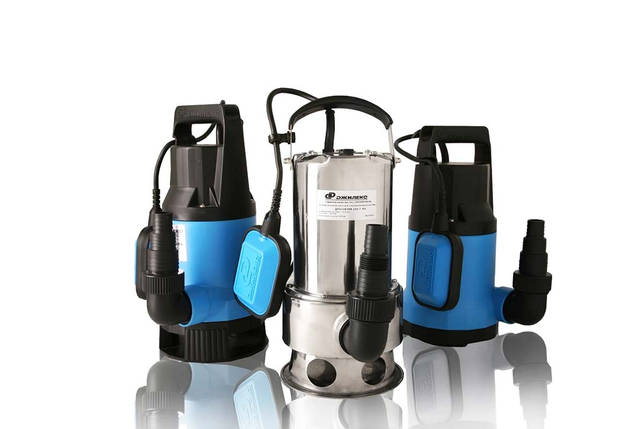

Насосы глубинные 3 штуки

Во-первых, это города в России, такие как: Москва, Казань, Санкт-Петербург, Рязань, Уфа и многие другие.

Так же глубинный насос можно заказать по интернету. В мире высоких технологий существует огромное количество Интернет-ресурсов, на которых покупателю предоставляется нескончаемый ассортимент данного товара. Можно найти сайты, где цены меньше, можно найти бесплатную доставку или же совсем наоборот, это уже каждый определяет сам.
