Тепловой насос своими руками: рабочие варианты изготовления из подручных средств

В котельных сжигается газ, уголь или мазут. В результате этого образуется тепло, которое при помощи теплоносителя по трубам подается в многоквартирные дома. В частном секторе для получения теплоснабжения также могут сжигать газ, уголь или дрова. В некоторых редких случаях для отопления может использоваться электроэнергия.

В настоящее время имеются эффективные разработки тепловых насосов (далее — ТН). Их можно использовать для отопления домов частного сектора, садовых домиков и гаражей.

Первичные контуры и функциональность системы

Для работы теплонасоса требуется источник тепловой энергии, которым может служить любая среда при условии, что в зимнее время ее температура стабильно будет превышать +1°С. Таким образом, практикуется установка агрегатов, получающих тепловую энергию из воды, воздуха и земли (из грунта или пород глубокого залегания).

Вода

Для прокладки первичного контура подходит любой естественный или искусственный водоем, при условии, что он не промерзает до дна. Длина трубопровода, погруженного на дно, определяется при расчете мощности теплового насоса — один метр смонтированного змейкой или кольцами трубопровода позволяет получить до 30 Вт тепловой энергии. То есть, теплонасос с трубопроводом длиной 500 метров способен обогреть дом, у которого потребность в тепле составляет 15 кВт.

Горизонтальный трубопроводный контур, уложенный кольцами

Принцип работы теплового насоса вода-вода заключается в том, что полученное тепло используется на нагрев жидкого теплоносителя в радиаторной системе отопления или контуре теплого пола. Функциональность теплового насоса вода-вода достаточна, чтобы обеспечивать стабильный напольный обогрев, так как позволяет поддерживать температуру теплоносителя на уровне 45-60 градусов. Для полноценного радиаторного отопления с таким температурным режимом дом требуется серьезно утеплить.

Воздух

У теплового насоса вода-вода коэффициент преобразования в среднем составляет 1,5-2,2. В то время как тепловой насос воздух-воздух или воздух-вода превышают этот показатель приблизительно в два раза — коэффициент преобразования более 4.

Тепловые насосы, работающие по схеме «воздух-воздух» широко распространены, поскольку они не нуждаются в монтаже больших контуров. Любой инверторный кондиционер, сплит-системы, работающие на обогрев помещения, по сути, являются тепловыми насосами с небольшой эффективностью.

Принцип работы воздушного теплового насоса

Воздушный тепловой насос имеет существенный недостаток — в морозную погоду ему негде брать тепло. Некоторые модели агрегатов рассчитаны на работу при -20°С, в остальных случаях предел не опускается ниже -10°С.

Помимо агрегатов «воздух-воздух» существует тепловой насос системы воздух-вода. Его отличие в том, что полученная тепловая энергия греет не воздух в помещении, а теплоноситель в отопительном контуре.

Принцип действия теплового насоса воздух-вода стандартный. При этом испаритель, дополнительно оснащенный вентилятором, устанавливают снаружи дома, а компрессор и конденсатор внутри. Подсоединив к теплообменнику водяной контур, можно обустроить напольный обогрев помещения.

Земля

Самым стабильным природным источником тепла являются горные породы на глубине свыше 20 метров, так как они постоянно подогреваются теплом от земного ядра. Но под установку контура из U-образной трубы приходится бурить глубокие скважины, что сказывается на цене установки. Геотермальные установки эффективны, но окупаются только через 10-15 лет эксплуатации при условии качественного утепления дома.

Тепловой насос «Земля-Вода»

Более дешевый в монтаже вариант подразумевает укладку контура на полметра ниже уровня промерзания грунта. Схема укладки — змейкой или кругами. Монтаж такой системы требует большого объема земельных работ, кроме того, внешний контур может быть поврежден в процессе эксплуатации.

Естественный и принудительный тип циркуляции

Владельцы небольших загородных домов зачастую думают, что с целью экономии можно организовать отопление с естественной циркуляцией, то есть обойтись без насоса. Конечно, такая возможность есть, если спроектировать правильно всю систему. То есть нужно грамотно определить место расположения расширительного бочка, приобрести трубы разного диаметра и расположить их с необходимым уклоном, которого будет достаточно для циркуляции воды, а также расставить радиаторы на оптимальном расстоянии. Основным достоинством естественной циркуляции является факт независимости от электрического питания.

А вот циркуляция принудительного характера это уже полноценная «умная» система, которая самостоятельно регулирует параметры, и распределяет теплоноситель по отопительным контурам. Главным минусом такой системы является зависимость от электропитания, ведь при его отсутствии она останавливается. Однако обезопасить себя от таких случаев можно, установив насосный узел на обратном пути следования теплоносителя, то есть перед входом в котел.

Что такое геотермальное отопление

Это тепло, добываемое из земли или воды. На определенных глубинах грунта сохраняется плюсовая постоянная температура, причем перепадов не бывает даже в лютые морозы, то же самое с водой. Задача человека взять тепло из земли или воды, отправив его на обеспечение комфорта в жилых комнатах.

Геотермальное отопление представляет собой обычный холодильник, но наоборот – система вырабатывает не холод, а тепло. Алгоритм насоса выстроен на передаче тепла от источника с небольшим потенциалом тепловой энергии к теплоносителю, а грунт или вода выступают активными источниками тепла.

Преимущества и недостатки системы

Геотермальное отопление обладает рядом преимуществ:

1. Выделение тепловой энергии во много раз превышает затраты на электричество, потребляемое насосом.
2. Экологическая чистота и безопасность. Система не выделяет вредных веществ, нет выбросов, шлака после сгорания топлива.
3. Не нужно закупать топливо, газ, вся работа конструкции выстроена без применения химических и иных веществ, поэтому отопление теплом земли или воды считается самым безопасным.
4. При соблюдении технологии монтажа, эксплуатации, оборудование и вся система отопления прослужит без технической поддержки минимум 50 лет.
5. Тепловой насос работает бесшумно, нет акустических эффектов.

Максимальная экономическая выгода достигается отсутствием дополнительных вложений. Пользователю нужно один раз закупить все оборудование, настроить конструкцию и больше не придется вмешиваться в работу системы. Дополнительным преимуществом является расположение всех элементов вне строения – отопление из земли или воды не требует размещения в доме габаритных установок, поэтому способ добычи и подачи тепла подходит для домов любого размера.

Недостатком считается большой объем разовых затрат на покупку оборудования, установку и запуск системы в работу. Для формирования конструкции требуется насос, некоторое количество материалов, монтаж наружного коллектора и внутреннего контура.

Тепловой насос для отопления дома: цены и производители

Теплонасосные установки на российском рынке представлены продукцией фирм: Vaillant (Германия), Nibe (Швеция), Danfoss (Дания), Mitsubishi Electric (Япония), Mammoth (США), Viessmann (Германия). Не уступают им в качестве и российские производители SunDue и Henk.

Агрегат Nibe легко впишется в интерьер дома

Для отопления дома площадью сто квадратных метров потребуется десятикиловаттная установка.

Таблица 1. Средняя стоимость разных типов насосов мощностью 10 киловатт

Изображение	Тип насоса	Стоимость оборудования, руб	Стоимость монтажных работ, руб
Грунт-вода Импортные производители	От 500 000	От 80 000
Грунт-вода отечественные производители	От 360 000	От 70 000
Воздух-вода Импортные производители	От 270 000	От 50 000
Воздух-вода Отечественные производители	От 210 000	От 40 000
Вода-вода импортные производители	От 230 000	От 50 000
Вода-вода отечественные производители	От 220 000	От 40 000

Цена под ключ теплового насоса в среднем составляет около 300 – 350 тысяч рублей. Самым бюджетным вариантом считается система «воздух-вода», так как она не требует осуществления дорогостоящих земляных работ.

Выбор циркуляционного насосного агрегата

Электронасос циркуляционный нужно подбирать под конкретные показатели отдельной отопительной системы. Критерии выбора, на которые необходимо обратить внимание при приобретении агрегата:

• питательное напряжение. Для домашнего пользования достаточно выбрать модель с показателем напряжения 220 В и частотой переменного тока 50 Гц;
• мощность потребления. Зависит от режима и характера работы. Средние показатели мощности бытовых насосов варьируются от 50 до 70 Вт. В моделях, которые могут менять скорость прокачки жидкости, на корпусе есть специальная таблица с указанными мощностями потребления.
• показатель максимально допустимой температуры перекачиваемой воды. У бытовых агрегатов максимум составляет 110 градусов по Цельсию;
• монтажная длина насоса и диаметр резьбового участка;
• международная классификация. Для современных насосных агрегатов предусмотрен IP44 класс защиты электроприборов;
• величина максимального давления на выходе, как правило, составляет 10 бар;
• производительность агрегата. Представляет собой количество воды, перекачиваемое за единицу времени.

Сегодня в продаже можно найти множество самых разнообразных моделей насосов и отечественных, и зарубежных производителей. Одним из самых популярных и надежных производителей на сегодняшний день является фирма из Дании Grundfos. Ассортиментная линейка насосных агрегатов довольна широкая, поэтому выбор подходящей модели будет сделать просто.

Расчёт контура теплоснабжения

Первое, что нужно сделать, прежде чем установить теплонасос — рассчитать тепловой баланс дома. Это позволит определить теплоотдачу, необходимую для обеспечения требуемой комфортной температуры. При расчёте насоса следует учитывать следующие данные:

• назначение здания;
• его общая площадь;
• количество этажей, площадь каждого из них;
• высота потолка;
• желаемая (требуемая) температура в помещении;
• стены (материал, толщина слоя);
• тип и общая площадь остекления;
• наличие системы вентиляции и её характеристики;
• спрос на горячую воду, количество точек;
• нагреватели и их тип;
• присутствие/отсутствие земли/воды поблизости;
• наличие/отсутствие ограничений на электричество.

Можно быстро предварительно рассчитать энергетические потребности дома по формуле:

P = V x C x T,

где V — объем жилья в м 3;

C — коэффициент строительства C = 0,75, если дом очень хорошо изолирован (RT2005) C от 0,9 до 1,3, когда дом плохо изолирован C = 1,6;

T — разница между требуемой температурой в доме и самой низкой температурой наружного воздуха в холодный период года для географической зоны места размещения строения.

Принцип действия тепловых насосов

Стоит отметить, что практически любая среда обладает тепловой энергией. Почему бы не использовать возможное тепло для отопления своего дома? Поможет в этом тепловой насос.

Принцип работы теплового насоса таков: тепло передается теплоносителю от источника энергии с низким потенциалом. На практике же все происходит следующим образом.

Теплоноситель проходит через трубы, которые зарыты, к примеру, в земле. Потом теплоноситель попадает в теплообменник, где собранная тепловая энергия передается на второй контур. Хладагент, который расположен во внешнем контуре, нагревается, и превращается в газ. После этого газообразный хладагент проходит в компрессор, где сжимается. Это приводит к тому, что хладагент еще больше нагревается. Горячий газ идет в конденсатор, а там тепло переходит к теплоносителю, который уже обогревает сам дом.

Геотермальное отопление дома: принцип работы

Холодильные системы устроены по такому же принципу. Это значит, что холодильные установки могут использоваться для охлаждения воздуха в помещении.

Виды тепловых насосов

Существует несколько видов тепловых насосов. Но чаще всего устройства классифицируются характером теплоносителя на внешнем контуре.

Устройства могут черпать энергию с

• воды,
• грунта,
• воздуха.

Полученная энергия в доме может применяться для отопления помещения, для нагревания воды. Потому и различают несколько видов тепловых насосов.

Тепловые насосы: грунт — вода

Самый лучший вариант альтернативного отопления – получение тепловой энергии из грунта. Так, уже на глубине шести метров земля имеет постоянную и неизменную температуру. В качестве теплоносителя в трубах используется специальная жидкость. Наружный контур системы выполняется из пластиковых труб. Трубы в грунте могут размещаться вертикально или горизонтально. Если трубы размещаются горизонтально, то необходимо выделять большую площадь. Там, где трубы устанавливаются горизонтально, невозможно использовать земли для сельскохозяйственных нужд. Можно только устраивать газоны или сажать однолетние растения.

Чтобы устроить вертикально трубы в грунте, необходимо сделать несколько скважин глубиной до 150 метров. Это будет эффективный геотермальный насос, так как температура на большой глубине у земли высокая. Для передачи тепла применяются глубинные зонды.

Тип насоса «вода — вода»

Кроме того, тепло можно получать из воды, которая находится глубоко под землей. Могут использоваться водоемы, грунтовые воды или сточные воды.

Стоит отметить, что принципиальных отличий между двумя системами нет. Самые малые затраты требуются тогда, когда создается система получения тепла из водоема. Трубы нужно наполнить теплоносителем и погрузить в воду. Более сложная конструкция нужна для того, чтобы создать систему получения тепла из грунтовых вод.

Насосы «воздух — вода»

Можно собирать тепло и с воздуха, но в регионах, где очень холодные зимы, такая система не эффективна. В то же время монтаж системы очень простой. Вам понадобится только выбрать и установить нужное устройство.

Еще немного о принципе действия геотермических насосов

Для отопления очень выгодно использовать тепловые насосы. Дома, площадь которых имеет более 400 квадратных метров, очень быстро окупают затраты на систему. Но если ваш дом не очень большой, то можно сделать систему отопления своими руками.

Сначала нужно купить компрессор. Подойдет устройство, который оснащен обычный кондиционер. Его крепим на стене. Конденсатор можно изготовить самому. Нужно сделать из медных труб змеевик. Его помещают в пластиковый корпус. Испаритель также устанавливается на стене. Пайку, заправку фреоном и тому подобные работы должен выполнять только профессионал. Неумелые действия не приведут к хорошему результату. Мало того, можно получить травму.

Перед тем, как запустить в работу тепловой насос, необходимо проверить состояние электрификации дома. Мощность счетчика должна быть рассчитана на 40 ампер.

Самодельный тепловой геотермальный насос

Отметим, что не всегда созданный своими руками тепловой насос оправдывает ожидания. Причина тому – отсутствие правильных тепловых расчетов. Система имеет малую мощность, а также растут затраты на обслуживание

Поэтому важно провести точно все расчеты. опубликовано econet.ru

Какие правила следует соблюдать при установке насоса

Осуществлять монтаж насоса самостоятельно следует с соблюдением некоторых правил и рекомендаций.

1. Перед тем, как начать устанавливать насосный узел в отопительную систему, следует убедиться, что в ней отсутствует вода.
2. Перед насосным узлом рекомендуется поставить сетчатый фильтр, чтобы предупредить попадание твердых фракций в подшипники. В противном случае, из-за этого может снизиться эффективность работы или произойти полный выход из строя системы.
3. Роторная ось агрегата в процессе монтажа должна постоянно находиться в горизонтальном положении.
4. Если осуществляется установка насоса для «теплого пола», то узел размещают на трубе, подающей теплоноситель, так как в ней образование воздушных пробок практически невозможно. Если же узел устанавливается в стандартной системе радиаторов или конвекторов, то местом для наилучшего размещения насоса служит область с самым низким показателем температуры, а именно возле котла на линии обратки.
5. Места соединений обязательно хорошо герметизируют ФУМ-лентой.
6. Рядом с местом расположения насосного агрегата должна быть отдельная розетка электропитания, до которой шнур прибора дотягивается без натяжек. Как правило, требуется розетка с контуром заземления.
7. Подключение насоса к системе осуществляется только тогда, когда все элементы установлены, а из магистрали труб удален воздух. Его удаляют через откручивающуюся пробку с винтом. Также важно, чтобы при этом вся система труб была заполнена теплоносителем. В обратном случае, несколько минут работы насоса «на сухую» приведут к поломке прибора
8. Для моделей, имеющих несколько рабочих режимов, выбирается тот, который максимально соответствует параметрам отопительной системы. Намеренно завышать параметры работы оборудования не целесообразно, так как это не только поспособствует повышенному расходу электроэнергии, но может привести к дисбалансу в работе всей отопительной системы.

Наиболее удобны в эксплуатации модели насосов, в которых есть электронный блок, контролирующий и регулирующий создаваемое давление в системе. Им же осуществляется поддержание требуемых параметров, которые были заранее установлены.

Для того чтобы не ошибиться с выбором нужной модели насосного агрегата, перед покупкой следует подробно изучить паспортную документацию, прилагаемую к модели, в которой указаны все данные и показатели, характеризующие оборудование.

Что такое тепловой насос и как он работает

Под термином тепловой насос понимается набор определенного оборудования. Основной функцией этого оборудования является сбор тепловой энергии и ее транспортировка к потребителю. Источником такой энергии может стать любое тело или среда, обладающая температурой от +1º и более градусов.

В окружающей нас среде источников низкотемпературного тепла более чем достаточно. Это промышленные отходы предприятий, тепловых и атомных электростанций, канализационные стоки и пр. Для работы тепловых насосов в сфере отопления дома нужны три самостоятельно восстанавливающихся природных источника – воздух, вода, земля.

Три перечисленных потенциальных поставщика энергии напрямую связаны с энергией солнца, которое путем нагревания приводит в движение воздух с ветром и сообщает тепловую энергию земле. Именно выбор источника является основными критерием, согласно которому классифицируют тепловые насосные системы.

Принцип действия тепловых насосов базируется на способности тел или сред передавать тепловую энергию другому телу или среде. Получатели и поставщики энергии в тепловых насосных системах работают обычно в паре.

Так различают следующие виды тепловых насосов:

• Воздух – вода.
• Земля – вода.
• Вода – воздух.
• Вода – вода.
• Земля – воздух.
• Вода – вода
• Воздух – воздух.

При этом первое слово определяет тип среды, у которой система отбирает низкотемпературное тепло. Второе указывает на вид носителя, которому и передается эта тепловая энергия. Так, в тепловых насосах вода – вода, тепло отбирается у водной среды и в качестве теплоносителя используется жидкость.

Современные тепловые насосы используют три основных источника тепловой энергии. Это – грунт, вода и воздушная среда. Самый простой из этих вариантов – воздушный тепловой насос. Популярность таких систем связана с их довольно несложной конструкцией и простотой монтажа.

Однако несмотря на такую популярность, эти разновидности имеют довольно низкую производительность. К тому же КПД нестабилен и зависим сезонных колебаний температурного режима.

С понижением температуры их производительность значительно падает. Такие варианты тепловых насосов можно рассматривать как дополнение к имеющемуся основному источнику тепловой энергии.

Варианты оборудования, использующего тепло грунта, считаются более эффективными. Грунт получает и аккумулирует тепловую энергию не только от Солнца, он постоянно подогревается за счет энергии земного ядра.

То есть грунт является своеобразным тепловым аккумулятором, мощность которого, практически, не ограничена. Причем температура грунта, особенно на некоторой глубине, постоянна и колеблется в незначительных пределах.

Сфера применения энергии, вырабатываемой тепловыми насосами:

Постоянство температуры источника является важным фактором стабильной и эффективной работы данного вида энергетического оборудования. Аналогичными характеристиками обладают системы, в которых водная среда является основным источником тепловой энергии. Коллектор таких насосов располагают либо в скважине, где он оказывается в водоносном слое, либо в водоеме.

Среднегодовая температура таких источников, как грунт и вода, варьируется от +7º до + 12º С. Такой температуры вполне достаточно для того, чтобы обеспечить эффективную работу системы.

Дополнительная информация об оборудовании

Чтобы провести расчет эффективности и экономичности оборудования этого типа, следует ознакомиться с его инструкцией и узнать, сколько электроэнергии ему требуется для выработки определенного количества тепла.

Если брать в расчет средние данные по тепловым насосам, представленным на современном рынке, то можно сделать вывод, что для получения десяти киловатт тепла им требуется порядка двух с половиной или трех киловатт электроэнергии.

Несмотря на то, что эти показатели измеряются в одних и тех же единицах, сравнивать их объемы между собой неправильно.

Видео:

Нужно оценить экономическую ситуацию, узнать, сколько стоит обогрев дома или квартиры в день при помощи классического использования электроэнергии, и только после этого делать выводы.

Сделав такой расчет и проанализировав альтернативные варианты, можно определиться с экономичностью насоса в конкретных реалиях. Возможно, вам следует отказаться от этой затеи и установить обычный электрический котел.

Осенью и весной тепловой насос будет потреблять сравнительно мало электроэнергии, требующейся для его работы.

Однако тогда, когда температура упадет ниже минус пяти – семи градусов Цельсия, прибор будет потреблять в два, а то и в три раза больше электричества.

Еще одна трудность может возникнуть в ходе планирования «резервуара тепла», являющегося топливом для геотермального насоса.

Чтобы этот прибор без труда получал необходимую ему энергию из грунта или водоемов, следует исключить их промерзание и застывание.

Чтобы создать резервуар полезного тепла для насоса в грунте, следует снять большой слой земли (иногда доходящий до трех – пяти метров в глубину).

Именно на эту глубину обычно и промерзает почва. Проведение таких работ «своими руками» может затянуться на длительное время и отнять слишком много сил.

В летнее время воздушные или геотермальные тепловые насосы для отопления могут работать не в качестве «обогревателей» помещений, а в качестве кондиционеров.

Они создают комфортный микроклимат в доме или в квартире и позволяют не заботиться о постоянном приобретении дополнительных материалов или топлива (кроме «покупки» электричества).

Отопление дома тепловым насосом – спорное, но достаточно перспективное направление.

Перед тем как купить такой прибор, следует узнать, что используется им в качестве «топлива» (воздух, вода или пр.), и провести примерный расчет затрат на его установку.

Организовать монтаж этого оборудования своими руками затруднительно, поэтому следует помнить о потребности в найме специалистов, за действия которых тоже придется платить деньги.

Цена на продукцию

Тепловые насосы за последние годы получили широкое распространение во всем мире, особенно в США, Китае и странах Западной Европы. Причина такой популярности — это частичная государственная компенсация при установке. В России они не так хорошо известны, но все больше заинтересовывают владельцев частных домов ввиду возможности сэкономить на электроэнергии.

Приборы можно приобрести в готовом виде, стоимость продукции зависит от источника энергии, мощности оборудования и производителя. Например, теплонасос со средней мощностью производства Польши без учета затрат на монтаж обойдется примерно в 340 тысяч рублей. Если изготавливать теплонасос своими руками, затраты все равно будут, но намного ниже. В обоих случаях период окупаемости оборудования составляет 2 года.

Решить проблему обогрева загородного дома бывает весьма трудно, особенно при отсутствии традиционных источников энергии в доступности. И даже при их наличии стоимость отопления может быть высокой. Тепловой насос является хорошей альтернативой для тех, кто хочет оптимизировать расходы или предпочитает использовать природные источники энергии.

Преимущества тепловых насосов

К преимуществам систем обогрева с тепловыми насосами относят такие:

1. Экономическая эффективность. При затратах 1 кВт электрической энергии можно получить 3-4 кВт тепловой. Это усредненные показатели, т.к. коэффициент преобразования тепла зависит от типа оборудования и особенностей конструкции.
2. Экологическая безопасность. При работе тепловой установки в окружающую среду не попадают продукты сгорания или другие потенциально опасные вещества. Оборудование озонобезопасно. Его применение позволяет получить тепло без малейшего вреда для экологии.
3. Универсальность применения. При установке систем отопления, работающих от традиционных источников энергии, владелец дома попадает в зависимость от монополистов. Солнечные батареи и ветрогенераторы не всегда рентабельны. Зато тепловые насосы можно устанавливать где угодно. Главное – правильно выбрать тип системы.
4. Многофункциональность. В холодное время года установки отапливают дом, а в летнюю жару способны работать в режиме кондиционеров. Оборудование применяют в системах ГВС, подключают к контурам теплых полов.
5. Безопасность эксплуатации. Теплонасосам не требуется топливо, при их работе не выделяются токсичные вещества, а предельная температура узлов оборудования не превышает 90 градусов. Эти отопительные системы не опаснее холодильников.

Идеальных приборов не существует. Тепловые насосы надежны, долговечны и безопасны, но их стоимость напрямую зависит от мощности.

Качественное оборудование для полноценного обогрева и горячего водоснабжения дома 80 м.кв. обойдется примерно в 8000-10000 евро. Самоделки маломощны, их можно использовать для отопления отдельных комнат или подсобных помещений.

Эффективность установки зависит от теплопотерь дома. Оборудование имеет смысл устанавливать только в тех зданиях, где обеспечен высокий уровень изоляции, а показатели теплопотерь не выше 100 Вт/м.кв.

Оборудование надежно и редко ломается

Если оно самодельное, то важно подобрать качественный компрессор, лучше всего – от холодильника или кондиционера проверенной марки

Достоинства и недостатки технологии

Важнейшими преимуществами ТН являются:

1. Экономичность: на каждый киловатт потребленной электроэнергии ТН выдает на-гора от 3 до 5 кВт тепла. То есть речь идет о практически дармовом отоплении.
2. Экологичность и безопасность: работа ТН не связана с образованием и выбросом в атмосферу каких-либо опасных для экологии веществ, а отсутствие пламени делает эту технологию абсолютно безопасной.
3. Простота эксплуатации: в отличие от газовых и твердотопливных котлов ТН не нужно чистить от сажи и копоти. Так же не придется сооружать и обслуживать дымоход.

Существенный недостаток данной технологии – высокая стоимость оборудования и монтажных работ.

Приведем простой расчет. Для дома площадью 120 кв. м понадобится ТН производительностью 120х0,1 = 12 кВт (из расчета 100 Вт на 1 кв. м). Модель Diplomat от компании Thermia с такой производительностью стоит около 6,8 тыс. евро. Несколько дешевле обойдется модель DUO того же производителя, но и ее стоимость нельзя назвать демократичной: около 5,9 тыс. евро.

Тепловой насос Thermia Diplomat

Даже если сравнивать с самым дорогим видом традиционного отопления – электрическим (по 4 руб. за 1 кВт*ч, 3 месяца – работа с полной загрузкой, 3 месяца – с половинной), окупаемость займет более 4-х лет, и это без учета стоимости монтажа наружного контура. На деле же ТН не всегда работает с расчетной производительностью, соответственно, и срок окупаемости может оказаться более продолжительным.

Покрытый толстым слоем льда пруд – отличный источник для бесплатного отопления. Геотермальное отопление: принцип работы, достоинства и недостатки, способы размещения внешнего контура.

Схему обвязки котла отопления вы найдете здесь.

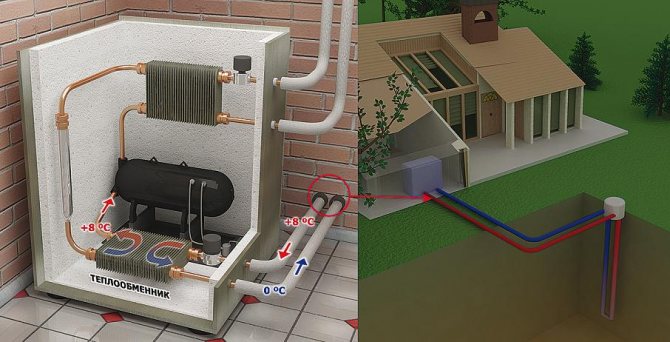

Принцип работы теплового насоса

Система включает в себя собственно тепловой насос, устройство забора и устройство распределения тепла. Внутренний контур теплового насоса состоит из компрессора, питающегося от электросети, испарителя, дроссельного клапана и конденсатора.

Принципиальная схема работы теплового насоса (нажмите для увеличения)

Принцип работы этого прибора был разработан еще в 19 веке и назван «цикл Карно». Происходит это следующим образом:

• В коллектор подается незамерзающая смесь – это может быть вода со спиртом, соляной раствор или гликолевая смесь – которая поглощает тепловую энергию и транспортирует ее к насосу.
• В испарителе энергия переходит к хладагенту (веществу с низкой температурой кипения) от чего последний вскипает и превращается в пар.
• Компрессор увеличивает его давление, а, следовательно, повышается и температура.
• Через конденсатор тепловая энергия передается теплоносителю внутридомовой системы отопления, а хладагент дополнительно охлаждается для «выжима» оставшегося тепла, переходит в жидкое состояние и отправляется обратно в коллектор.
• Дальше процесс повторяется по той же схеме.

Если говорить совсем просто, тепловой насос это некий «холодильник наоборот». В холодильнике тепло, отдаваемое продуктами питания, нагревает хладагент, циркулирующий по трубам, и, в конце концов, выводится на заднюю стенку. Вот это самое тепло и используется в системе с тепловым насосом для подогрева теплоносителя.

Во время работы система потребляет электрическую энергию, но в значительно меньших количествах, чем обычный электрокотел. Так, потребляя 1кВ электроэнергии, тепловой котел отдает в систему отопления 5 кВ тепловой энергии.

Устройство геотермальных систем

Устройство геотермальных систем

Даже из названия ясно, что суть такого типа отопления заключается в использовании энергии земли. По принципу действия она отдаленно напоминает кондиционеры или холодильники.

Главный элемент – это тепловой насос, подключенный к двум контурам.

1. Под внутренним контуром подразумевается привычная для нас отопительная система, она состоит из радиаторов и трубопровода.
2. Внешний – это весьма габаритный теплообменник, установленный под землей или в водоеме. В нем теплоноситель (а им может быть простая вода или антифриз), приняв температуру окружающей среды, подается в тепловой насос, откуда накопленное тепло поступает во внутренний контур. Так нагреваются отопительные приборы в доме.

Основным элементом системы является именно тепловой насос – устройство, которое занимает не больше места, чем газовая плита. Производительность теплового насоса достаточно высокая: на каждый киловатт использованной энергии он вырабатывает до пяти киловатт тепловой.

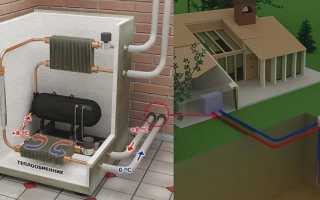

Схема работы теплового насоса

Безусловно, геотермальное отопление является на сегодня наиболее трудоемким и затратным. Большую часть денег придется потратить на земляные работы и соответствующую аппаратуру, в том числе на тепловой насос. И многие задумываются, можно ли сэкономить на этом и соорудить, скажем, самодельный тепловой насос. Чтобы выяснить это, нужно разобраться с видами и особенностями оборудования.

Тепловые насосы для отопления дома: типовые разновидности

Самый удобный способ классификации тепловых насосов предполагает разделение подобных агрегатов по типу среды, в которой проложен первичный контур, питающий теплом испаритель.

И согласно этому способу классификации тепловые насосы делятся на следующие разновидности:

• Геотермальные агрегаты (земля-вода).
• Гидротермальные насосы (вода-вода).
• Аэротермальные установки (воздух-вода).

Причем все виды тепловых насосов эксплуатируют общий принцип работы, но среда «обитания» первичного контура накладывает свой отпечаток и на функционирование, и на обустройство агрегата. Поэтому далее по тексту мы рассмотрим нюансы обустройства каждой разновидности тепловых насосов.

Установка «земля-вода»

Тепловой насос «земля-вода»

Первичный контур геотермального насоса заглубляют в грунт до отметки 5-6 метров. Причем такой монтаж практикуют при обустройстве систем с горизонтальным теплообменником. А в случае монтажа вертикального первичного контура практикуется и 150-метровое заглубление, в особую скважину.

При этом минимальный объем работ характерен именно для вертикального размещения первичного контура. Поскольку при горизонтальном размещении необходимо распределить трубы теплообменника по слишком большой площади (50 квадратный метров на каждую 1000 Ватт энергетической отдачи теплового насоса).

Ну а в качестве теплоносителя геотермальный тепловой насос использует совершенно безвредный соляной раствор, незамерзающий даже при отрицательных температурах.

Насос «вода-вода»

Первичный контур гидротермального насоса можно инсталлировать в естественный или искусственный водоем, обычный или сточный колодец, реку или рукотворный канал.

Тепловой насос «вода-вода»

Причем испаритель и труба с теплоносителем погружаются в воду, как минимум, на 1,5-2 метра. Ведь поверхностные слои могут замерзнуть, повредив и функциональность, и целостность элементов теплового насоса.

Словом, для геотермального насоса придется подобрать «правильный» водоем. А вот сама инсталляция первичного контура происходит достаточно просто – полимерную трубу с тем же соляным раствором «топят» на нужной глубине, используя особы грузила.

И такой способ размещения первичного контура превращает обустройство насосной станции «вода-вода» в чрезвычайно простую и нетрудоемкую операцию. Поэтому, если поблизости есть подходящий водоем, то лучшим вариантом теплового насоса будет именно гидротермальный агрегат.

Агрегат «воздух вода»

Тепловой насос воздух-вода

По сути, это тот же кондиционер, правда, много больших размеров. Первичный контур с испарителем размещается «на воздухе», за пределами жилища, в специальном корпусе.

Причем для обеспечения работоспособности насоса в зимнее время этот корпус очень часто объединяют с вытяжным каналом вентиляционной системы жилища.

Словом, основное достоинство данной системы – простота монтажа, а вот эффективность работы насосов «воздух-вода» весьма сомнительна. Ну а в наших широтах они попросту не могут конкурировать с геотермальными или гидротермальными установками.

Установка насосного циркуляционного агрегата

От того, насколько правильно произведена установка насосного узла, зависит эффективность функционирования самого агрегата и всей отопительной магистрали в целом. Процесс установки агрегата не вызовет особых сложностей у любого домашнего умельца, особенно, если работы ведутся на магистрали из полипропиленовых труб.

Подбираются нужные монтажные гайки и ввариваются на расстоянии, которое соответствует показателю монтажной длины насоса. Устанавливается агрегат, надеваются уплотнительные прокладки и затягиваются гайки с двух сторон.

Как сделать тепловой насос самоcтоятельно

Стоимость теплового насоса даже без вызова специалистов для его установки достаточно высока. К сожалению, далеко не у всех есть возможность единовременно потратить такую значительную сумму денег, пусть даже в надежде на экономию в ближайшем будущем. Можно ли сделать тепловой насос своими руками? Да, вполне. К тому же соорудить его можно из уже имеющихся деталей или купить по случаю запчасти б/у.

Итак, приступим. Если вы собираетесь устанавливать подобную отопительную систему в старом доме, обязательно проверьте состояние проводки и электросчетчика. Проследите за тем, чтобы измерительный прибор был мощностью не менее 40 ампер.

Прежде всего, необходимо позаботиться о покупке компрессора. В специализированных фирмах или в обычной мастерской по ремонту холодильного оборудования можно купить компрессор от кондиционера. Он вполне подойдет для наших целей. Его необходимо прикрепить к стене при помощи кронштейна L-300. Теперь переходим к изготовлению конденсатора. Для этого нам понадобится бак из нержавеющей стали объемом 100-120 литров. Его необходимо разрезать пополам и установить внутрь змеевик, который достаточно легко изготовить из медной трубки от холодильника или обычной сантехнической медной трубы небольшого диаметра

Важно! Не следует использовать очень тонкостенную трубку – ее хрупкость может доставить массу неудобств во время работы. Толщина стенок медной трубки должна составлять не менее 1 мм

• Для получения змеевика берем газовый или кислородный баллон и наматываем на него медную трубку, соблюдая расстояние между витками. Для того чтобы зафиксировать трубку в таком положении проще всего взять перфорированный алюминиевый уголок, который используется для защиты углов под шпаклевкой, и примотать его к змеевику так, чтобы каждый виток находился напротив отверстия в уголке. Это обеспечит одинаковый шаг витков и прочность всей конструкции.
• После установки змеевика свариваем половинки бака, не забыв вварить резьбовые соединения.

Самодельный испаритель для теплового насоса

Испарителем может стать пластмассовая емкость, объемом 60-80 литров, в которую вмонтирован змеевик из трубы диаметром ¾ дюйма. Для доставки и слива воды можно использовать обычные водопроводные трубы. Испаритель тоже необходимо закрепить на стене при помощи L-кронштейна нужного размера. Когда все готово, пришла пора приглашать специалиста по холодильному оборудованию. Он нужен для того, чтобы собрать систему, сварить медные трубки и закачать фреон

Важно! Не имея специального образования или навыков работы с холодильным оборудованием, не пытайтесь выполнить последний этап работы самостоятельно. Это может привести не только к выходу вашей конструкции из строя, но и к травмам
