Устройство и принцип работы двухконтурных газовых котлов: схема и критерии выбора

Здесь вы узнаете:

• Устройство двухконтурного газового котла
• Принцип работы двухконтурного газового котла

Двухконтурные отопительные котлы получили большое распространение за счет удобства и компактности. Они согревают дома и одновременно служат источниками горячего водоснабжения. То есть, необходимость покупать отдельный водонагреватель и отдельный отопительный прибор полностью отпадает. Каков принцип работы двухконтурного газового котла и из каких частей состоит это устройство? Об этом мы расскажем в нашем обзоре.

Виды, типы

Котельное отопление классифицируется в зависимости от типа установки. Есть одноконтурные, двухконтурные модели обогревателей, различаются по креплениям:

• напольные;
• подвесные.

Настенный тип

Достоинство навесного котла – простота монтажа, возможность установки в помещении, где будет использоваться. Компактный, в сравнении с напольным типом.

Недостатки:

• невысокий КПД;
• обогрев небольшого дома, помещения небольшой площади.

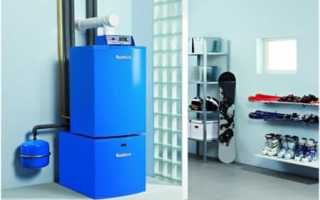

Напольный тип

Вид работает по принципу два в одном. Помогает обеспечить отопление помещения, подачу ГВС. Два контура не зависят друг от друга. Есть модели со встроенным режимом «Зима-Лето».

Недостатки:

• большая площадь для установки оборудования;
• сложный монтаж.

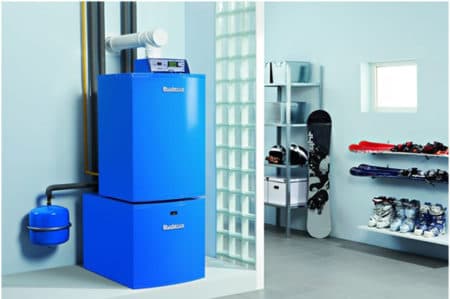

Напольный вид

Теплообменник для котла

Теплообменники газовых настенных котлов можно разделить на категории, в зависимости по принципу работы. Котлы бывают: битермические с сдвоенным теплообменником и с раздельными теплообменниками (первичный на отопление), вторичный (для нагрева горячей воды).
Не в зависимости от модели котла и торговой марки, конструкция и размеры всех теплообменником прямопропорциональна тепловой мощности котла: с увеличением мощности длина рабочей части теплообменников битермических и монотермических увеличивается, что касается теплообменников пластинчатых увеличивается количество пластин, соответственно их толщина, более подробней расписано в описании каждой категории теплообменников для газовых котлов.

Битермические теплообменники сдвоенные теплообменники, особенность, которых заключается в двойном объеме передачи тепла, к воде и теплоносителю, и от газа к теплоносителю. Первичный теплообменник котла газ передает энергию теплоносителю. Вторичный теплообменник передача энергии осуществляется сантехнической водой теплоносителю.

Материал изготовления теплообменников для отопления:

• медь;
• сталь;
• алюминий;
• нержавеющая сталь;
• чугун;
• термостойкий пластик (используют для изготовления вторичников, не участвующих в непосредственном нагреве).

Теплообменник для отопления в двухконтурных котлах применим как с прямым нагревом, так и для передачи тепла в пластинчатом теплообменнике. Вторичный теплообменник получает нагретый теплоноситель при помощи насоса циркуляции, а нагретая вода при прохождении через ряд тонкостенных пластин отдаёт полученное тепло во второй контур, отсюда и появилось название — «вторичный».

Подсоединение теплообменника котла может быть резьбовое, под фиксирующую скобу и разнообразное, что свойственно, в основном для торговых марок Vaillant, Demrad, Viessmann, Ferroli.

Какой теплообменник лучше битермический или раздельный?

Частой проблемой выбора газового котла, стоит вопрос: купить газовый котел с одним битермическим теплообменником или с двумя независимыми первичным и вторичным на горячую воду? Битермические котлы с одним теплообменником и магнитным реле протока устанавливается в помещениях со средней жесткостью воды и протоком до 2 литров в минуту.

Котел с двумя теплообменниками и механическим переключением трехходового клапана устанавливается в помещениях с протоком воды не менее 3 минут.

Котел с двумя теплообменниками и электрическим переключением трехходового клапана с участием в процессе нагрева воды датчика протока устанавливается на объектах с протоком сантехнической воды до двух литров в минуту.

Каким образом можно повлиять на продление срока службы теплообменника?

Первый фактор и основной, что влияет на срок эксплуатации теплообменника это качество воды, которое по-разному влияет на теплообменник, в зависимости от его конструкции. Устройство битермического теплообменника предполагает не долгий срок службы при использовании теплоносителя с высокими показателями солей кальция, магния и других химических элементов без дополнительных фильтров водоочистки.

Высокие температуры нагрева при незначительной скорости теплообмена приводят к накоплению солей жесткости и накипи.

В котлах с первичным и вторичным контуром, первоначально нагревается теплоноситель отопительного контура, что способствует передаче тепла на вторичный теплообменник высокая скорость теплообмена и более мягкая теплопередача влияет на меньшее отложение инородных частиц на теплообменники обоих контуров.

Второй фактор для продления службы эксплуатации теплообменников это своевременная промывка теплообменника и проведение технического обслуживания котла, при котором специалист сможет определить степень загрязненности теплообменника и осуществить ремонт и чистку теплообменника вовремя с помощью промывки теплообменника без дополнительных затрат на приобретение нового.

В современных технологиях при комплектации котлов могут быть использованы теплообменники медные, стальные, алюминиевые и чугунные. Газовые теплообменники навесных котлов изготовлены только с меди, это касается первичных и битермических, вторичные теплообменники — это нержавеющая сталь.

Положительные черты медных теплообменников они компактны, устойчивы к коррозии, их сравнительно небольшие размеры дают возможность для установки в малогабаритные навесные котлы. Медные теплообменники со своими незначительными размерами могут передавать больше тепла, чем стальные и чугунные, благодаря своим размерам.

Долговечность теплообменника зависит только от его правильной эксплуатации.

Как купить теплообменник котла?

Для заказа теплообменника Вам необходимо знать название оборудования, торговую марку, мощность котла и его версию: закрытая или открытая камера сгорания. В случае, если данная модель нашим специалистам неизвестна, Вам необходимо будет указать длину рабочей части теплообменника котла и спецификации его подсоединения.

Вам нужно купить теплообменник котла, осуществить чистку или промывку теплообменника котла, мы к Вашим услугам, не в зависимости от расположения по территории Украины. Если у Вас возникли трудности с определением модельного ряда котла — сделайте фото теплообменника с размерами и отправьте на электронный адрес компании.

Мы сможем на расстоянии определить нужный для Вас теплообменник, исходя из предоставленной Вами информации.

Отличие от одноконтурного

Отличие моделей — обогрев в двухконтурной системе совмещается с организацией горячей воды.

Одноконтурные системы включают:

• теплообменник;
• горелку;
• контролирующую систему.

Двухконтурные модели устроены сложнее. Узлы нагрева:

• дополнительный теплообменник;
• циркуляционный насос;
• трехходовой клапан;
• датчики;
• электроника для автоматизации работы.

Работает котел в 2-х режимах:

1. Нагрев теплоносителя, чтобы включить отопление. В горелке сжигается газ, греющий теплоноситель. Поджиг, силу огня регулирует несложная механика, электрика. Теплоноситель качается насосом.
2. ГВС режим. После включения крана, теплоноситель циркулирует, включается датчик давления. Автоматически подключается трехходовой клапан. Когда кран перекрывают, подача прекращается.

При условии, что в доме установлен одноконтурный котел, поступление воды организуется дополнительным бойлером косвенного нагрева. Использовать двухконтурный обогрев дешевле, системы помогают нагревать любой объем, с поддержанием постоянной заданной температуры.

Принцип действия котла с двумя контурами – синим выделено движение холодной воды, красным – горячей

О том, как работает система ГВС (горячее водоснабжение)

Если переключить газовые котлы отопления настенные двухконтурные в летний режим, то будет функционировать только система подогрева носителя для бытовых нужд. По сути, батареи будут холодными, а из крана будет идти горячая вода. Принцип работы тут предельно простой. Трехходовой клапан меняет свое положение и закрывает линию отопления, этим самым открывая путь ко вторичному теплообменнику, куда и направляется носитель. Когда вода проходит через носитель, она нагревается и попадает прямиком в контур горячего водоснабжения. Процесс начинается с запуска реле, контакты которого замыкаются при расходе носителя более 2,5 литра. От микропроцессора подается команда на розжиг горелки, а затем постепенно открывается газовый клапан. Мощность увеличивается по нарастающей. Дальше аппарат переходит в режим плавного регулирования температуры. Стоит заметить, что газовые котлы отопления настенные двухконтурные от всех производителей устроены так, что горелка выключается при превышении заданной температуры на 5 градусов, а включается при понижении температуры носителя на 1 градус.

Устройство двухконтурных котлов

Устройство газового котла состоит из нескольких деталей. Так, разные котлы с одинаковой скоростью могут отопить маленькое или большое помещение. Различаются еще по энергопотреблению. Из чего состоит котел и для чего нужны его составляющие будет подробно описано ниже.

Летом с ним не будет проблем. Один из контуров можно отключить в любой момент, чтобы он не работал в тот период времени, когда это не нужно. Подключение не особо отличается от одноконтурного. Различие в том, что нужно подключить трехходовой клапан вместо двух- и одноходового.

Автоматика

Автоматика, помимо энергосберегающих функций имеет ряд положительных характеристик:

• отсутствие перегрева;
• увеличение срока службы;
• уменьшение шанса взрыва газа;
• экономия электричества;
• автоматизация работы агрегата;
• краткий цикл работы;
• отключение в случае непредвиденных ситуаций.

Обратите внимание! К минусу относят то, что при выходе из строя не сразу можно заметить сбои в работе системы.

Горелка

Горелка является основой для нагревания воды. Она сжигает топливо и тем самым генерирует тепло. При выборе горелки для двухконтурного газового котла обращают внимание на следующие характеристики:

• КПД — насколько эффективно сжигается газ;
• низкая токсичность;
• работоспособность датчика тепла;
• бесшумность работы.

Обратите внимание! Из-за уровня выделяемых побочных продуктов горения по типу горелки выбирается вид дымохода.

Коаксиальный дымоход

Дымоход необходим для выведения продуктов горения, в основном углекислого газа из котла. Плохая работа дымохода может привести к накоплению отходов в доме и к отравлению угарным газом.

Коаксиальный дымоход — это две трубы разного диаметра, находящиеся одна в другой. Пока одна труба с помощью специальных вентилятором вытягивает продукты горения, другая с помощью того же вентилятора втягивает воздух в необходимом количестве, чтобы происходило горение. Вывод такого дымохода может быть прямо в стене и занимать мало места. Такой дымоход исключает попадание продуктов горения в помещение, а также использует кислород исключительно за пределами здания.

Теплообменник

Теплообменник — это тот самый механизм, с помощью которого идет нагревание водяной отопительной системы. Несмотря на то, что тепло излучается именно горелкой, принцип действия направлен на сохранение и отдачу тепла во внешний ресурс. Грубо говоря, это механизма нагревания и сохранения тепла, высвобождаемого горением.

Циркулярный насос

Предназначен для равномерной передачи тепла. Чтобы было более понятно, в обычных системах отопления у источника тепла температура в комнате больше выше. Т. е в дальней комнате от котла должно быть холоднее, чем в прилегающих к нему. Этот насос гонит тепло в самые дальние участки, чтобы при его возвращении ушло меньше времени для нагрева и нового запуска по трубам.

К сведению! Система рассчитана таким образом, чтобы тепло проходило цикл с наименьшими временными затратами. Это позволяет быстрее обогревать дом.

Расширительный бачок

При нагреве вода начинает расширяться в системе отопления и чтобы компенсировать избыток давления, устанавливают расширительные бачки. Они есть у всех без исключения котлов, но могут отличаться формой и размерами (зависит от мощности котла).

Расширительный бак состоит из 3 частей:

• пространство под воду системы отопления;
• мембрана;
• пространство, накачанное азотом.

Бачок во время работы отопительной системы за счет мембраны нивелирует изменения давления, поэтому в процессе работы котла давление остается неизменным.

Система ГВС

Главным отличием двухконтурных котлов является система горячего водоснабжения (ГВС). Она позволяет практически мгновенно получать горячую воду. Для этого в котле имеется вторичный контур ГВС, который состоит из пластинчатого теплообменника, датчика протока воды и трехходового клапана. Главным датчиком, который управляет процессом запуска вторичного контура, является датчик протока. При открытии крана он подает команду на плату управления, а та, в свою очередь, на трехходовой клапан, который перекрывает подачу воды на систему отопления и направляет ее на пластинчатый теплообменник ГВС. В результате горячая вода, которая нагревается в основном теплообменнике, с помощью насоса начинает циркулировать по «малому» кругу внутри котла, проходя через теплообменник ГВС и нагревая в нем воду.

Байпас

Он соединяет прямой и обратный трубопровод основного контура. На байпасе установлен регулируемый перепускной клапан, который при возникновении критического давления открывается, и часть воды перетекает из прямого трубопровода в обратный. Клапан обеспечивает отсутствие гидравлических ударов, при включении насоса и ограничивает максимальную скорость циркуляции воды в системе отопления.

С битермическим теплообменником

Битермический теплообменник устроен по принципу «труба в трубе». Внутреннее устройство может быть разным — фирмы стараются усовершенствовать свои изделия и пробуют различные варианты. Неизменным остается одно: одна большая труба поделена на части — вдоль. Они разделены металлическими перегородками, герметичны и не сообщаются.

Один из вариантов битермического теплообменника для двухконтурных газовых котлов отопления

Как работает двухконтурный котел с битермическим теплообменником? По одной части трубы — внешней — циркулирует теплоноситель, который подается в систему отопления. Во второй части — внутренней — вода появляется только после того, как где-то открыли кран горячей воды. Работавший до этого контур отопления перекрывается (сигналом от платы управления), все тепло идет на подготовку горячей воды. Все это время циркуляционный насос не работает.

Устройство двухконтурного котла с битермическим теплообменником

Когда прекращается расход горячей воды (закрыли кран), включается циркуляционный насос, снова подогревается теплоноситель, который циркулирует по трубам отопления. Как видите, устройство двухконтурных котлов с битермическими теплообменниками проще — меньше деталей, датчиков, соответственно, проще управление. Это отражается на цене — они немного дешевле. В то же время КПД таких котлов в режиме нагрева воды несколько выше (в среднем 93,4%, против 91,7%).

Есть и минусы — битермические теплообменники чаще забиваются. В режиме нагрева воды для ГВС нет циркуляции в контуре теплоносителя. Это не страшно, если система герметична (она такой и должна быть) и не требует постоянной подпитки.

Вот так зарастает битермический теплообменник

Но если где-то есть утечка и для поддержания рабочего давления в системе отопления необходимо постоянно добавлять воду, происходит постепенное зарастание просвета той части трубы, по которой циркулирует теплоноситель. Когда этот просвет оказывается забит солями, активнее греется та часть, которая проводит воду для ГВС. Это приводит к тому, что начинает забиваться солями и эта часть, котел просто перестает работать.

Оба контура битермического теплообменника подверглись отложению накипи

Характеристики двухконтурного газового котла

При выборе двухконтурного котла, стоит обратить внимание не только на материалы, но и заявленные характеристики:

​

1. Мощность. Чем больше площадь отапливаемого дома и больше его теплопотери, тем мощнее потребуется котёл. Для дома в 100 квадратных метров в умеренных широтах понадобится котёл мощностью 12 Квт.
2. Коэффициент полезного действия. Усовершенствованные теплообменники и горелки двухконтурных котлов, наличие «умной» автоматики и программ управления позволяет приблизить КПД к фантастическим 98%.
3. Вид камеры сгорания. Выделяют котлы с открытой и закрытой камерами сгорания.

При закрытой камере сгорания подача воздуха и выброс продуктов горения осуществляется специальным коаксиальным дымоотводом. Открытая камера сгорания использует воздух в помещении, а выхлоп идёт в стационарный дымоход с естественной тягой. Для котлов с открытой камерой сгорания необходим дымоход, отдельное котельное помещение. С закрытой камерой сгорания можно устанавливать вблизи любой наружной стены, но стоят они дороже.

1. Наличие дополнительной конденсационной системы. Температура выходящих газов обычного котла около 150 градусов, а конденсационного — всего 40. Разница температур идёт на отопление дома.

Котел газовый двухконтурный турбированный: преимущества и недостатки

Суть работы турбированных моделей заключается в том, что имеется принудительная вентиляция. Подача воздуха для процесса горения газа, а также отвод продуктов сгорания осуществляется при помощи встроенного вентилятора. В этом случае имеется пара воздуховодов небольшого диаметра. Процесс происходит одновременно. Продукты сгорания выходят в окружающую среду, а необходимый для поддержания горения кислород, наоборот, подается к котлу. Вентиляторы монтируются внутри котла. Но стоит обратить ваше внимание, что принудительный отвод подходит для агрегатов мощностью не более 30 кВт. Что же касается преимуществ, то они очевидны, нет необходимости строить дымоход. На улицу выводятся две трубы, одна большого диаметра, вторая маленького. Первая используется для подачи кислорода, вторая — для отвода продуктов сгорания. Но и недостатки тут имеются, дело в том, что газовые котлы отопления двухконтурные имеют более сложную конструкцию, и далеко не всегда имеется возможность сделать дыру в стене. Давайте рассмотрим еще один важный момент.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

• В режиме обогрева;
• В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан. Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду.

Устройство конструкции

Конструкция прибора включает в себя такие элементы:

1. Горелка. Является главным модулем отопительного котла. Местом ее размещения выступает камера сгорания. Задачей горелки является нагревание теплоносителя и высвобождение тепловой энергии для контура ГВС. Чтобы точно поддерживать необходимую температуру, этот элемент оснащается системой автоматического управления горением.
2. Камера сгорания. Место установки горелки. Бывает открытого или закрытого типа. Закрытые конструкции комплектуются вентилятором, производящим подачу воздуха и отвод дыма. Благодаря ему достигается эффект тихого шума при работе оборудования.
3. Циркуляционный насос. Отвечает за создание принудительного движения теплоносителя внутри отопительных труб и за эффективность работы ГВС. В отличии от вентилятора, при работе насоса почти не возникает никакой шум.
4. Трехходовой клапан. Благодаря этому устройству котел имеет возможность переключаться на функцию подогрева воды для горячего водоснабжения.
5. Основной теплообменник. Устройство двухконтурного газового котла настенного типа предусматривает его размещение поверх горелки, внутри камеры сгорания. Благодаря этому обеспечивается подогрев воды, которая впоследствии поступает в отопительные трубы или в систему ГВС.
6. Вторичный теплообменник. Отвечает за погрев воды для ГВС.
7. Автоматические приборы. Обеспечивают контроль параметров работы оборудования, следя за уровнем нагрева теплоносителя и воды. Это дает возможность наладить корректировку работы горелки, управлять различными узлами, поддерживать пламя, фиксировать возникающие неполадки и пр.

Пространство внизу корпуса предназначается для установки отводов коммутации отопительного контура, горячего и холодного трубопровода и газовой подводки. Некоторые модификации газовых двухконтурных котлов комплектуются спаренными теплообменниками: принцип работы двухконтурного котла при этом не изменяется.

Схема действия двухконтурного котла

Наличие системы ГВС немного усложняет схему работы газового котла двухконтурного типа. Нагретый горелкой теплоноситель, двигаясь по теплообменнику, обеспечивает нагрев пластинчатого теплообменника, по которому движется вода из водопровода.

Конструктивная схема двухконтурного газового котла с и битермическим и двумя обычными теплообменниками. В первом варианте нет необходимости в использовании двух теплообменников

Одновременное использование двухконтурной модели в режиме отопления и горячего водоснабжения невозможно. При активизации крана горячего водоснабжения благодаря трехходовому термостатическому клапану прекращается циркуляция теплоносителя по магистралям отопления. Котел переходит в режим перемещения воды по контуру с пластинчатым теплообменником, которым производится нагрев воды для бытовых нужд.

При значительном потреблении горячей воды на длительное время может быть парализована работа котла с ориентацией на отопление. Решить проблему можно двумя путями – предусмотреть установку более мощного отопительного прибора или включить в схему обустройства бойлер косвенного нагрева.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. В этом случае немного увеличивается расход топлива за счет того, что в паузе между циклами работы отопительной системы энергия горелки используется для поддержки температуры воды в дополнительном газовом водонагревателе.

Определенный запас горячей воды во встроенном бойлере позволяет использовать систему ГВС без отключения контура отопления. В результате обе системы работают поочередно, при этом отсутствует фактор перегрева жидкости и продлевается срок жизни теплообменника.

Котел со встроенным штатным бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения контура отопления

Встроенный штатный бойлер позволяет в любое время получить горячую воду нужной температуры, запас которой обеспечивается в автоматическом режиме. В то время, как проточной системе ГВС требуется несколько минут для нагрева воды до требуемой температуры.

Схема подключения

Нагреватель воды, даже самый надежный и добротно сделанный, может не дать хорошего результата. Основной причиной такого развития событий является неграмотная схема подключения или нарушение оптимальных принципов построения системы

Максимальное внимание стоит уделить группе безопасности. Этот комплект часто монтируется на вводе холодной жидкости и заменяет простой клапан

Причина проста: если поломается термостат, рост температуры и давления может быть очень стремительным.

Только немедленный сброс жидкости наружу способен предотвратить взрыв. Группа безопасности по пропускной способности далеко опережает простые клапаны и эффективно справляется с этой задачей. В ней содержится встраиваемый обратный клапан, больше того, часть моделей содержит также сливающие либо отсекающие шаровые краны. Арматура для водоснабжения выпускается в широчайшем ассортименте, и нет никакой унифицированной архитектуры ее. Для ввода холодной жидкости применяется блок с резьбой в ½ либо ¾ дюйма.

Кроме этой детали и обратного клапана, ставится шаровой кран, который поможет отсечь воду. По умолчанию гнездо под манометр перекрыто. Но если владельцев интересует входное давление жидкости, они могут сами демонтировать заглушку и установить измеритель.

Строго говоря, сливной ключ работает не сам по себе, а в тесной связке с предохранительным клапаном (открывая его и освобождая воде путь в канализацию). Соединение с сифоном оснащается резьбой в 1 дюйм. Предусматривается дополнительно отверстие для забора воздуха. К сведению: рекомендуется формировать максимально изящный слив в канализационную трубу. Даже такая утилитарная часть только выиграет от качественного оформления.

Группы безопасности для бойлеров выпускают многие компании: как российские, так и иностранные. Различия между ними обусловлены, прежде всего, той емкостью бака, с которой они могут справиться. Так, изделие Stiebel Eltron ZH 1, несмотря на странный облик, вполне функционально и способно работает с резервуарами в 200—1000 л. Система оснащена запирающим вентилем, обратным и охранным клапанами (последний дополняется сливным патрубком). Есть и редуктор для снижения давления. Истинное германское качество оборачивается очень существенной ценой изделия.

Более простые модификации являются, по существу, только усовершенствованной версией клапана. Правильный выбор, кроме чисто финансовой составляющей и общей емкости, учитывает всегда диаметр резьбы. Подавляющее большинство групп безопасности подключается к сливам резьбой для гофры или имеет в комплекте поставки сифон. Что касается наличия дополнительных деталей, они расширяют возможности потребителя… но и увеличивают предъявляемый к оплате счет.

Что касается изготовителя, тут важно не столько имя фирмы, сколько ее добросовестность. Даже в азиатских странах многое делается как следует, а вот европейские марки сейчас уже не являются на 100% гарантией надежности

Но, кроме средств защиты, внимание стоит уделить и основной рабочей части, а именно подключению бойлера косвенного нагрева со встроенным ТЭН. Эта работа не имеет существенных отличий от присоединения устройства классического электрического типа

Сетевое напряжение через нуль и фазу подводится к вводным клеммам на термостате. Нуль крепится на винт к корпусу накопителя. Далее ноль соединяют с первым контактом ТЭН, второй крепят на вывод регулятора, а фазу вводят на вход регулирующего блока.

Степень нагрева регулируется также перед включением, но уже после заполнения

Важно: запуск должен производиться с включенным защитным аппаратом. Это позволит предотвратить неприятные неожиданности

Термостат в описанной схеме фактически замещает предохранитель. Отдельные модели отличаются конструктивным слиянием термостата и терморегулятора, но на сути работы это никаким образом не отразится

Выбору устройства защитного отключения стоит уделить особое внимание: от него зависит безопасность как самой техники, так и людей, которые будут ей пользоваться

Подсоединение непосредственно к бойлерным клеммам (без опосредования дополнительной розеткой) всеми специалистами признается наиболее правильным и рациональным решением. Если все же нужна дополнительная точка подключения, она должна ставиться лишь после дифференцирующего автомата. В случае острой необходимости рекомендуется получить консультацию опытного электрика.

Типы исполнения газовых котлов на два контура

Особенности работы газового оборудования во многом определяется вариантом исполнения отопительного прибора. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.

При выборе варианта исполнения нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы являются более компактными, но при этом имеют гораздо меньшую мощность.

Настенный газовый котел двухконтурного типа отличается компактными размерами и современным дизайном, но эффективен только при отоплении помещений небольшой площади при умеренном потреблении горячей воды

Выбор настенного двухконтурного котла может быть оправданным, если отапливаемая площадь не превышает 200 кв.м, а суммарная производительность системы ГВС не более 14 л/мин.

Малогабаритные размеры настенного котла хоть и кажутся достоинством, на самом деле скрывают в себе много минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что они имеют меньший срок службы, есть вероятность их засорения.

В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только увеличивает степень надежности работы отопительного прибора, но и продлевает срок его службы.

Характеристики теплообменников комбинированного типа

Комбинированные теплообменники сообщают котельному оборудованию следующие преимущества:

• Высокий КПД в системе ГВС.
• Простота внутреннего устройства.

Параллельно с этим возрастает вероятность появления накипи. Однако достоинств все-таки больше у раздельных теплообменников, что объясняет их высокую популярность. За счет усложнения конструкции достигают практически полного исчезновения накипи. Пока работает ГВС, циркуляция теплоносителя внутри отопительных труб прекращается. Если этот процесс затянется надолго, это может привести к нарушению теплового баланса в доме. В этом случае работает двухконтурный газовый котел, как летом, когда в отоплении нет необходимости.

После закручивания вентиля срабатывает трехходовой клапан, после чего двухконтурный котел переходит в режим ожидания. В некоторых моделях охладившийся теплоноситель начинает подогреваться сразу. Работа двухконтурного котла только на отопление будет продолжаться до момента следующего открывания крана. Уровень производительности отдельных модификаций может достигать 15-17 л/мин: на это напрямую влияет мощность котельного оборудования.

Имея представление о работе газовых двухконтурных котлов, несложно разобраться в предназначении его отдельных узлов. Это в некоторых случаях дает возможность самостоятельно проводить ремонтные о обслуживающие мероприятия. За счет высокой насыщенности внутренней компоновки разработчики смогли создать очень эффективное отопительное оборудование. Компактности котлов этого типа освобождает от необходимости обустраивать отдельную котельную.

Достоинства и недостатки двухконтурных приборов

Достоинства двухконтурного отопительного агрегата состоят в следующем:

• Экономичный расход топлива. Направлением для сравнения является использование двухконтурного котла или одноконтурного с бойлером косвенного нагрева.
• Компактные размеры. Подавляющая часть двухконтурных котлов представлена настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и в малогабаритной кухне.
• Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы с его совместимостью с котлом.

В одном агрегате уже удачно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами, присутствуют и свои недостатки:

• Невозможность одновременного действия отопления и контура ГВС. В связи с этим значительное потребление горячей воды может стать причиной снижения температуры в доме.
• Ограничения мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не в состоянии обеспечить требуемый температурный режим при максимальном напоре. Подобный недостаток наблюдается при удаленном размещении точек водозабора.
• Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной использования средств снижения ее жесткости, и проведения очистки теплоносителя.

Котел с проточным нагревателем

Для работы применяется пластинчатый теплообменник. Принцип работы: проведение двух протоков перпендикулярно друг другу, между пластинами из металла. Протоки не соединяются.

Пластины имеют большую площадь, увеличивают теплоотдачу, позволяют получать горячую воду в режиме постоянной подачи.

При небольшом размере, устройство прогревает воду только до 50 градусов. При выходе воды из основного теплообменника, она попадает во вторичный.

Минус – нестабильный нагрев. Зависит от скорости потока воды. Устройство нужно прочищать от извести.

Накопительный бойлер

Бойлер – емкость, внутри — труба змеевидной формы, по которой течет горячая вода. В сравнении с традиционным теплообменником, жидкость статична, постоянно получает энергию тепла.

Когда вода растрачивается, объем постоянно восполняется. Температура воды из крана более ровная, на порядок больше, в сравнении с пластинчатыми теплообменниками.

Бойлер накопления

Правила эксплуатации

Во время эксплуатации газового котлоагрегата открытого типа нужно гарантировать достаточную подачу воздуха, для того чтобы обеспечить полноту сжигания газа.

В противном случае КПД агрегата будет низким, а объем несгоревшего газа большим, с возможным выбросом в помещение. В топках закрытого типа, также важно следить за достаточностью воздуха и работоспособностью дутьевого вентилятора.

Основные правила по безопасной эксплуатации отопительного котла, работающего на газовом топливе при возникновении запаха газа:

• немедленно перекрывают газовый кран на горелочное устройство;
• открывают окна для проветривания;
• в котлах закрытого типа включают принудительную вентиляцию в системе дымохода газового котла;
• не пользуются электровыключателями и спичками;
• немедленно перекрывают открытое пламя;
• сообщают об аварийной ситуации в газовую службу.

Автономное отопление набирает популярность, для многих домовладельцев оно стало такой же необходимостью в холодный период года, как система кондиционирования летом – доступный уровень комфорта в жилых помещениях, обеспечивающий нормальную жизнедеятельность.

Главную функцию в этом выполняют современные котельные установки – технологичные, инновационные агрегаты способные решать многоуровневые тепловые задачи.

Инструкция по эксплуатации

Тут сложно дать конкретные рекомендации, обусловлено это тем, что рекомендации у каждого производителя свои. Но есть несколько общих правил, которые необходимо выполнять для нормальной работы вашего котла. Во-первых, между трубопроводом и теплообменником имеется специальный фильтр. Так вот, периодически его нужно чистить или менять. Как часто это делать, узнайте в паспорте. Еще одно требование – следить за давлением в системе. В большинстве случаев оно не должно падать ниже 0,5-0,75 Бар. Если показатель ниже, необходимо добавить воды в систему, если выше, то наоборот, спустить определенное количество носителя. Зачастую имеется два клапана, а также манометр, показывающий давление. Если стрелка находится в зеленой зоне, то все нормально. Есть одна хитрость, которая заключается в уменьшении количества накипи в системе. Заключается в том, чтобы не повышать температуру носителя выше 45 градусов по Цельсия. При повышении происходит распад солей и других элементов, которые образуют плотный налет.

Плюсы и минусы

К достоинствам двухконтурных систем можно отнести следующие:

1. Топливная экономичность. Поскольку конкурентом двухконтурника обычно выступает связка «одноконтурный котёл + БКС», расход природного газа будет больше во втором случае.
2. Компактные размеры. Если учесть, что львиная доля двухконтурных котлов используется в настенном исполнении, получается, что такие системы можно располагать не только в подсобных помещениях частных домов, но и в обычных кухнях малогабаритных квартир, где они могут занимать место не больше кухонного шкафа.
3. Готовое решение. В случае двухконтурного котла нет необходимости докупать дополнительное оборудование и думать о его совместимости. В одном устройстве уже объединены отопитель, проточный водонагреватель и циркуляционный насос. И всё это автоматизировано!

Однако идеальных котлов не бывает, есть и недостатки:

1. Невозможность одновременной работы двух контуров. При включении горячей воды отопительная система блокируется клапаном. Поэтому большой расход горячей воды может привести к падению температуры в помещении.
2. Настенные котлы, особенно компактных размеров с небольшой горелкой, не всегда могут нагреть воду до необходимой температуры, сохранив сильный напор. Температура в разных точках водоразбора может отличаться – чем дальше кран от котла, тем холоднее будет вода при одновременном открытии на всех точках.
3. Вторичный пластинчатый контур достаточно чувствителен к качеству проточной воды. Это требует либо регулярной очистки химическими средствами, либо установки специального умягчителя для жёсткой воды.

Вопрос стоимости намеренно рассмотрен отдельно, так как это одновременно и минус, и плюс. Стоимость любого двухконтурного котла всегда будет выше, чем одноконтурного. А вот если сравнивать с котлом, к которому подключён бойлер косвенного нагрева, то двухконтурник выйдет уже дешевле.

Уход за детской обувью

Стоимость детской обуви ненамного меньше, чем взрослой. А вот изнашивается она намного быстрее. Уход самый обычный. Подошву можно мыть. Верхнюю часть следует протирать влажной тряпочкой. Мокрую обувь нужно сушить при комнатной температуре в проветриваемом месте. Чтобы избежать деформации, не следует ставить мокрые башмаки друг на друга. Можно заполнить их старыми сухими газетами. После просушки обувь обрабатывают соответствующим кремом или спреем, защищая от промокания.

Стоимость

Рынок двухконтурных газовых котлов очень обширен, однако и здесь есть свои ключевые игроки, продукция которых хорошо известна, и ей доверяют.

Среди итальянских производителей широко распространена торговая марка Ferroli. Средняя по характеристикам модель Fortuna Pro стоит по России от 23 до 30 тыс. рублей в зависимости от мощности и дистрибьютора в регионе.

Немецкие котлы Vaillant пользуются заслуженной популярностью у потребителей

Немецкое качество обещают такие фабрики, как Vaillant и Viessman. Модель Vaillant TurboFit на 24 кВт обойдётся в 40–45 тыс. рублей, Viessman Vitopend чуть дешевле – около 35 тыс. рублей при такой же мощности.

Не менее популярна продукция словацкой фирмы Protherm. Цена на 24-киловаттник Ягуар колеблется в районе 30 тыс. рублей.

Огромное разнообразие на рынке котлового оборудования заставляет тщательно подходить к выбору. После составления проекта и определения мощностных параметров приступайте к выбору модели. Обращайте внимание не на громкие заявления, а на фактические характеристики – материал теплообменника, мощность циркуляционного насоса, наличие принудительной тяги из камеры сгорания. Электронную же начинку может проверить только эксплуатация, поэтому требуйте прозрачности гарантийных обязательств. Подходите к выбору взвешенно, и пусть в вашем доме будет тепло.

Немного о минусах

Ничто не вечно, равно как и не идеально. Двухконтурный котел имеет несколько недостатков. Во-первых, нельзя не отметить, заметную потерю воды на начальном этапе. Рассмотрим на конкретном примере. Вот вы включили горячую воду, автоматически заработал дополнительный теплоноситель. Чтобы горячая вода пошла, необходимо подождать примерно 30-40 секунд, в зависимости от марки котла. Все, что идет с крана до этого времени, и называется потерей. Можно с большой уверенностью сказать, что это не такой уж и большой недостаток. Если нужно греть носитель для хозяйственных целей, то газовый котел двухконтурный делает это в проточном режиме без возможности аккумуляции. Давайте пойдем дальше и поговорим о том, как устроен агрегат.
