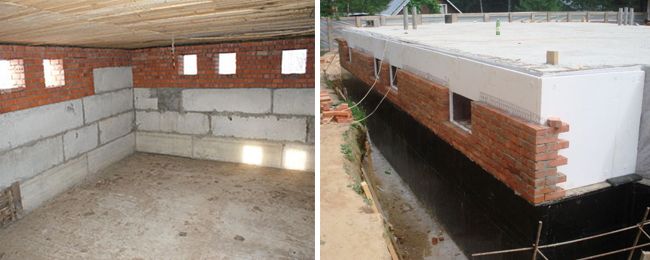

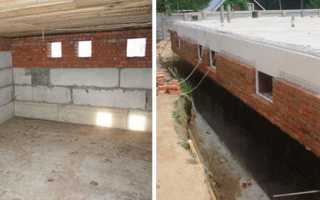

Наличие цокольного этажа в доме позволяет решить не только проблемы потери тепла, но и обладает массой других преимуществ. Например, такое помещение можно использовать в качестве полноценного этажа, значительно увеличивая общую площадь всего дома. В цоколе можно организовать зону отдыха, установить котельную, сауну, гараж, бассейн и многое другое.
Однако подобная постройка требует внимательного подхода к монтажу. Поэтому перед началом работ нужно обязательно изучить особенности возведения цокольного этажа.
НА ПЕРЕПУТЬЕ
Если задействовать современные технологии. то дом с цокольным этажом можно возвести в любой местности и почти на любом грунте, однако данное решение не всегда оказывается экономически выгодным. Начинать расчёты и принимать решение можно только после проведения георазведки.
«Противопоказанием» к строительству цокольного этажа является высокий (менее 2 м от поверхности) уровень грунтовых вод. При таких условиях крайне сложно качественно провести работы по гидроизоляции подземной части здания, к тому же постоянное воздействие воды и боковое давление промерзающего влажного грунта резко сокращают срок службы гидроизоляции, и влага начинает проникать сквозь пол и стены.
Также серьёзным препятствием станет слой пористой просадочной породы под фундаментом. В этом случае потребуется дополнительное усиление основания забивными сваями, а это намного увеличит стоимость строительства.
Виды цоколей
Цоколь, возведенный в частном доме, бывает 3 видов:
- Заглубленный. Может устанавливаться, если не был в проекте дома. Более удобный и предпочтительный для строительства. Часто используется, потому что с ним проще соблюсти требования к гидроизоляции цокольного этажа частного дома, так как беспрепятственно будет обеспечивать сток воды.
- Выступающий. Название говорит само за себя. Границы этого вида цоколя выступают за пределы дома. Чаще всего применяется, когда необходимо дополнительное укрепление (тонкие стены дома). Требует больших затрат по сравнению с предыдущим видом. Менее востребованный.
- Выровненный со стеной частного дома. Планируется в проекте при строительстве дома. Стены такого цоколя расположены вровень с домом.
Важно! Строительство цокольного этажа не рекомендуется осуществлять самостоятельно. Лучше пригласить профессионалов, которые умеют строить полуподвалы. Или хотя бы для проекта цоколя.
С МИНУСОВОЙ ОТМЕТКИ
Цокольный этаж помещается внутри плитно-ленточного фундамента, строительство которого требует проведения не только тщательной георазведки, но и масштабных земляных и бетонных работ. Разработка котлована. На этом этапе не обойтись без экскаватора, однако последние 20-30 см выкапывают вручную.
Это необходимо для того, чтобы фундамент гарантированно покоился на плотном грунте, иначе он даст значительную усадку, в результате которой может пострадать наружная тепло- и гидроизоляция ленты фундамента (то есть подземной части стен цокольного этажа). Подготовка основания для плиты фундамента.
На дно котлована насыпают подушку из крупного щебня толщиной не менее 20 см, выполняющую функцию выравнивающего слоя и пластового дренажа. Внутри подушки, с шагом около 1,5 м прокладывают укутанные в геотекстиль перфорированные трубы-дрены, которые затем соединяют с трубами пристенного подошвенного дренажа. (Цокольному этажу всегда грозит подтопление сильными дождями и паводками, поэтому даже при низком уровне грунтовых вод пренебрегать устройством глубинной дренажной системы нельзя.)
1— фундамент; 2 — гидроизоляционная мембрана, прикленная слоем бутумно-полимерной мастики; 3 — теплоизоляция (листы ЭППС);U — гидрошпонка (эластичная защита от протечки холодного шва); 5 — гравийная подсыпка; б — бетонная подготовка («подбетонка»); 7 — подошвенный дренаж; 8 — пристенный дренаж (профилированная мембрана);
9 — фильтрующий слой (геотекстиль); 10 — засыпка
Подушку тщательно трамбуют, а затем выполняют «подбетонку» (заливают стяжку из низкомарочного бетона) толщиной около 5 см, поверх которой укладывают два слоя рулонной гидроизоляции либо профилированную мембрану из полиэтилена высокой плотности (например, «ТЕФОНД Плюс» или Planter Standart) с обязательной проклейкой или свариванием стыков.
Далее монтируют дополнительные защитные, прокладочные и гидроизоляционные слои, которых может быть от одного (пескоцементная стяжка) до пяти.
Заливка плиты фундамента. Толщина фуццаментной плиты, в зависимости от расчётных нагрузок, — от 250 до 500 мм. Её усиливают металлокаркасом, вязанным из арматурного прутка диаметром от 12 мм; при этом нижний уровень арматуры следует располагать на пластиковых дистанционных опорах, например Planter Base.
https://youtube.com/watch?v=KzWjGEMoVHI
Читайте также:
Этапы монтажа
Безусловно, обустройство цокольного этажа требует больше вложений, сил и времени, чем монтаж подвала. Но цель оправдывает средства. Поэтому рассмотрим основные этапы постройки цоколя.
Котлован
После разметки участка на нем выкапывается котлован глубиной, которая будет превышать глубину подземной части самого основания на 0,5 м. Это необходимо для того, чтобы в дальнейшем организовать песчано-гравийную подушку для отвода грунтовых вод.
Полезно! Важно следить, чтобы котлован был ровным. Поэтому желательно сначала воспользоваться экскаватором, а последний слой грунта выкопать лопатой. Также в обязательном порядке вручную производится выравнивание углов.
Стоит учесть, что через некоторое время котлован может наполниться водой. В этом случае стоит продумать дренажную систему и отвести воды как можно дальше от будущего цоколя. Откачать стоит и насыщенный водой грунт (плывун), если такой образовался после рытья.
На заключительном этапе производится вибротрамбовка и на дно котлована укладывается геотекстиль, а по периметру постройки выполняется несъемная опалубка.
Подушка и гидроизоляция
После того, как лишняя жидкость была откачана, приступаем к подсыпке. На дно котлована укладываем слоями щебень (можно использовать гравий) и песок (после засыпки рекомендуется пролить водой). Толщина каждого слоя должна составлять 10 см. Укладывать материалы рекомендуется послойно с утрамбовкой и уплотнением.
Полезно! Есть несколько вариантов укладки подушки. Некоторые засыпают сначала более плотный слой песка, а затем «втрамбовывают» в него щебень. Кто-то засыпает 5-сантиметровый слой щебня, а затем укладывает песок.
Далее на основание расстилается ПВХ-пленка (должна заходить на стены котлована), которая не допустит проникновения цементного молочка в песчано-бетонную подушку.
На следующем этапы выполняется так называемая подбетонка. Она представляет собой раствор цемента марки М50-100. Укладывается раствор слоем в 5 см.
-
Читайте также:
Когда слой цемента наберет прочность, нужно нанести на сухое основание битумный праймер (жидкий раствор битумной мастики). После этого укладываем первый слой гидроизоляции (внахлест на опалубку) в одном направлении, а другой – в противоположном.
Монтаж фундамента
Этот этап начинается с вязки арматурного каркаса для плиты основания с выпусками для будущих стен цоколя. После этого заливаем бетонный раствор (марка бетона не ниже М250) в беспрерывном режиме (не послойно). Толщина плиты основания должна быть не менее 20 см.
Залитый бетон будет набирать прочность 28 дней. В течение этого времени можно заняться опалубкой для стеновых панелей и армированием. Оставленные ранее прутки связываются с продольными элементами. После этого возводится опалубка для стеновых панелей и производится залива бетонного раствора.
Полезно! Бетон для стен заливается послойно, по 50 см.
После этого выполняем изоляцию цокольного этажа (внешнюю и внутреннюю). Со внешней стороны наносится праймер, на который можно уложить рубероид. Некоторые используют плиты пенопласта. Внутренняя изоляция выполняется при помощи обмазочного или оклеечного материала.
Также не стоит забывать о коммуникациях (закладки делаются в процессе монтажа фундамента) и дренажной системе (выполняется после внутренней и внешней, завершающей изоляции цоколя).
Это стандартный вариант возведения цокольного этажа. Но иногда идея о наличие нулевого яруса возникает уже после возведения дома. Реализовать ее сложно, но возможно.
Строительство стен цокольного этажа.
К этому этапу приступают, после того как плита наберёт не менее 70 % прочности, то есть спустя 7-30 дней (в зависимости от температуры воздуха). Таким образом, между стеной и плитой всегда присутствует так называемый холодный шов. Его герметизируют различными способами, но одним из наиболее эффективных является прокладка каучукового шнура либо специальной эластичной мембраны и тщательная наружная гидроизоляция.
Стены цокольного этажа лучше всего возводить из высокомарочного монолитного железобетона, связав их арматурный каркас с каркасом плиты (для этого последний делают с выпусками длиной не менее 0,7 м). Оптимальная толщина ленты ограждения — 250-300 мм.
-
Читайте также:
Иногда стены выкладывают из фундаментных блоков, однако такая конструкция более подвержена протечкам и требует крайне тщательной гидроизоляции. Ненесущие перегородки возводят позже — из кирпича, блоков или по каркасной технологии.
Задачи цокольных помещений
Цокольный этаж – это полуподвальное помещение, которое частичное углублено в землю. Площадь подобного вида применяется под кладовые, гаражи и другие помещения и должно иметь отличный дренаж, утепление и гидроизоляцию.
Обустройте цокольный этаж вашего дома
Без отопления, разумеется, в таком помещении можно будет находиться только летом, а овощи, запасенные на зиму, могут замерзнуть. Велика возможность появления плесени. Без вентиляции воздух в полуподвале будет спертый и затхлый, а без электричества совсем не обойтись.
Поэтому цокольный этаж станет удобным для жизни, если при его строительстве придерживаться необходимых общепринятых норм с проведением отопления, электричества и вентиляционной системы.
Важно! В зависимости от того, что планируется сделать в цоколе, необходимо определить инженерные работы.
При проекте тренажерного зала должен быть решен вопрос хорошей вентиляции. При создании сауны или душевой необходима напорная канализация, особое внимание надо обратить на вентиляцию полуподвала.
ФИНАЛЬНЫЕ ШТРИХИ СТРОИТЕЛЬСТВА ЦОКОЛЬНОГО ЭТАЖА
Гидроизоляция и утепление стен. Как правило, для защиты от влаги на стены наклеивают или наплавляют один-два
слоя армированного стеклохолстом рулонного материала на битумной (битумно-полимерной) основе, например «Тех-ноэласт ТЕРРА» или «Техноэласт АЛЬФА» («ТехноН ИКОЛЬ»). Другой вариант — нанесение проникающего (капиллярного) цементно-полимерного состава, скажем «Пенетрон» или «Гидротекс-В», однако он непригоден для конструкций из фундаментных блоков (микротрещины в швах ведут к нарушению герметичности стен). Обмазочная гидроизоляция тоже вполне функциональна при условии её защиты от повреждений рулонным материалом или слоем теплоизоляции.
Теплоизолируют цокольный этаж листами экструдированного пенополистирола (ЭППС). Этот материал обладает очень низким водопоглощением и даже в грунте сохранят свои свойства как минимум в течение 30 лет.
На подземной части фундамента листы ЭППС фиксируют полимерно-битумной мастикой, а на надземной — мастикой и пластиковыми тарельчатыми дюбелями.Устройство дренажа. Траншею вдоль стен, как правило, засыпают крупнозернистым песком или пескогравием, но предварительно завершают монтаж дренажной системы — укладывают дрены по периметру фундамента и устанавливают по углам накопители, из которых вода будет отводиться в дренажный колодец. Впрочем,многие специалисты считают, что на тинистых грунтах лучше выполнить вместо пристенного кольцевой поверхностный дренаж вдоль отмостки, устроив у стен гидрозатвор из глины; необходимость в отводе воды от подошвы фундамента при этом сохраняется.Цокольный этаж, как правило, уместен на склонах, где объём земляных работ меньше, а основная масса талой и дождевой воды отводится с помощью поверхностного дренажаМонтаж перекрытия.
Наиболее распространённый вариант перекрытия цокольного этажа — сборная железобетонная плита из элементов заводского производства.В последнее время классические пустотные плиты нередко заменяют изделиями из лёгкого железобетона, обладающими достаточной прочностью при лучших теплоизоляционных свойствах.Перекрытие по деревянным балкам намного менее долговечно и может оказаться «зыбким». Отделка цоколя. Утеплённый листами ЭППС цоколь можно оштукатурить по сетке и облицевать клинкером или искусственным камнем массой не более 50 кг/м2.Или прикрепить к бетонной стенке сквозь утеплитель каркас из алюминиевых профилей и обшить цоколь полипропиленовыми или фиброцементными цокольными панелями.
Последние хоть и уступают плитке в декоративности, но менее требовательны к качеству производства работ и обойдутся в полтора-два раза дешевле.ВСЁ НА ПОВЕРХНОСТИНа болотистых участках вместо подвального и цокольного иногда возводят первый нежилой (хозяйственный) этаж с бетонными полами на уровне отмостки и дорожек. При этом не требуется проводить трудоёмкие работы по выемке грунта, гидроизоляции стен и монтажу дренажной системы.Основанием для наземного этажа может служить ростверк свайного фундамента, утеплённая плита или плавающая лента, а его стены следует возводить из материалов, способных выдержать более 100 циклов замо-раживания/размораживания (например, бетонных или полистиролбетонных блоков), либо защищать влагостойкой облицовкой. Недостатком такого архитектурно-планировочного решения является менее удобный доступ на жилые уровни и «отрыв» репрезентативной зоны дом от приусадебной территории.
Стены цокольного этажа можно возвести из монолитного бетона (а) или фундаментных блоков (6). Монолитная лента прочнее и герметичнее, но обойдётся дороже и более требовательна к качеству проведения работ
Технология отделки цокольного этажа и материалы
То, как в конце концов будет выглядеть «подземное жилье», отразится и на общем виде дома, и на его завершенности. Вот почему нужно старательно и внимательно выбирать отделочные материалы. При выборе материалов важно обращать внимание не только на то, чтобы они были красивыми. Они должны также отличаться прочностью и минимальным влагопоглощением.
Проще всего использовать для отделки покраску.
Для отделки цокольного этажа выпускается широкий ассортимент современных красок, отличающихся большим сроком эксплуатации. Они характеризуются как устойчивостью к влаге, так и к воздействию морозов.
Также для цокольной отделки используется экструдированный пенополистирол. Плиты, которые из него изготавливаются, крепятся посредством клеевой мастики, а затем оштукатуриваются по сетке, на них наносится финишное покрытие.
Отделка цокольного этажа декоративным камнем
Любой хозяин частного дома стремится возвести красивый и респектабельный дом или отремонтировать уже существующий. Но мало кто уделяет внимание состоянию цоколя, а зря — основа дома играет существенную роль во внешнем виде дома. Наиболее популярной является отделка цоколя искусственным камнем. Но прежде чем закупать материал и начинать работы стоит узнать о преимуществах и недостатках того или иного материала, и как произвести собственноручно монтаж.
Конечно, натуральный камень по своим характеристикам лучше, но имеется и минус – это высокая цена, что может перечеркнуть все плюсы. Искусственный же камень мало чем уступает натуральному камню и в несколько раз дешевле. Правильный выбор материала и качественный монтаж позволят прослужить ему не один десяток лет.
Также декоративный камень значительно легче природного, а его гладкая поверхность дает возможность положить материал на клей, не «утапливая» его в стену.
Отделка цоколя декоративным камнем схожа с методом укладки керамической плитки. Главное, нужно помнить, что основание под отделку должно быть прочным и ровным. О ровности цоколя лучше позаботиться во время возведения дома, иначе для его выравнивания потребуется немалое количество клеящего состава.
Имеется 2 варианта укладки: методом с расшивкой швов и без наличия шва.
- Метод с расшивкой швов предполагает крепление камня на расстоянии 2 см друг от друга. Подобный метод может быть более предпочтительным, так как дает возможность сэкономить на количестве материала. Однако немалое внимание необходимо уделить качеству швов.
- Есть модели камня, которые монтируются исключительно бесшовным способом, когда клей наносится лишь на изнаночную поверхность изделия, а излишки клеевого состава убираются шпателем.
Пример угловой отделки цоколя
Камень для цоколя нужно приобретать на 10% больше, чем требует площадь цоколя, так как возможны отходы либо механические повреждения плитки.
При необходимости декоративный камень можно легко обрезать болгаркой до нужной формы. Подготовка разных видов поверхностей для отделки искусственным камнем.
Укладка искусственного камня может быть произведена на основу из металла, дерева, бетона, гипсокартона и др.
Любая облицовочная плоскость требует предварительного выравнивания и просушки. Перед началом работ необходимо убедиться, что цоколь не даст в будущем усадки. Поверхность цоколя необходимо очистить от штукатурки или краски, а также обезжирить.
Штукатурка
Если отделка цоколя ранее производилась при помощи оштукатуривания, то основу необходимо проверить на наличие возможных пустот и нанести новую смесь. После высыхания поверхность необходимо отшлифовать сухой щеткой. Удостоверившись, что основа абсолютно сухая можно приступать к отделке цоколя.
Кирпич
Если цоколь выполнен из керамического кирпича, необходимо произвести шпатлевку швов, чтобы устранить возможные неровности между кирпичом и пазами.
Бетон
С момента возведения бетонного основания до отделки его декоративным камнем должно пройти хотя бы полгода. Перед облицовкой бетонную поверхность нужно очистить от возможной плесени.
Гипсокартон
Листы гипсокартона должны обладать высокой несущей способностью. Листы ГК нужно обработать грунтовкой, после полного высыхания можно начинать укладку декоративного камня.
ДСП
Данная основа должна иметь отличную влагоустойчивость. Чтобы избежать различных скручиваний, сами плиты нужно монтировать максимально жестко. При креплении желательно использовать наличие высоко эластичного клея, не помешает применить также армирующую сетку.
Пенопласт, минеральная вата и другие утеплители
На подобное основание искусственный камень для цоколя крепить не следует, так как утеплители имеют рыхлую структуру.
На поверхность требуется установить с помощью нескольких дюбелей армирующую сетку, сверху кладется слой штукатурки, а дождавшись полного высыхания, следует провести глубокую грунтовку.
Расшивка швов
Поверхность цоколя необходимо герметизировать, исключив попадание клеевой смеси под облицовку, иначе в зимнее время может произойти разрушение или растрескивание каменной кладки самого цоколя. Расшивка производится посредством специального шприца – пистолета. Если такого инструмента нет, можно сделать особый мешок из полиэтиленового пакета с отверстием для выдавливания раствора, отверстие должно получиться уже, чем сам шов.
Нужно подождать некоторое время, когда раствор начнет застывать, затем с помощью шпателя разгладить швы и удалить излишки раствора. Свежий раствор убирать не стоит, останутся грязные следы. Сделать это можно будет примерно через час с помощью грубой щетки.
ТИПИЧНЫЕ ОШИБКИ ПРИ СТРОИТЕЛЬСТВЕ ЦОКОЛЬНОГО ЭТАЖА
Принятие решения об устройстве цокольного этажа после возведения ленточного фундамента (без плитного основания). Надёжно герметизировать стык пола со стеной при таком способе строительства крайне сложно.
Отказ от пластового и пристенного дренажа на территориях с большим количеством осадков и обильными паводками. Продолжительное воздействие воды и льда ведёт к повреждению гидроизолирующего слоя.
Строительство стен цокольного этажа из фундаментных блоков на подвижных грунтах и склонах. Велика вероятность сдвига блоков под давлением грунта и нарушения герметичности стен.
Низкое качество бетонных работ — ошибки при вязке арматуры, многочисленные длительные паузы при бетонировании, укладка бетона без вибротрамбования.
МНЕНИЕ СПЕЦИАЛИСТА
Выбор гидроизоляционной системы для заглублённых частей дома необходимо начинать на стадии проектирования сооружения, учитывая при этом множество факторов — от гидрогеологических условий на участке до мероприятий по охране окружающей среды и от химического состава подземных вод до квалификации производителя работ.
В общем случае система состоит из следующих элементов: водонепроницаемый бетон (первичная защита), гидроизоляционное покрытие (вторичная защита), дренажная система, элементы утепления и защиты гидроизоляционного покрытия, системы кондиционирования и вентиляции помещений. Оценить и предусмотреть все возможные воздействия на гидроизоляцию очень сложно. Поэтому, как показывает практика, эффективным является создание двух-трёхуровневой гидроизоляционной системы.
АНДРЕЙ ЗУБЦОВ, ВЕДУЩИЙ ТЕХНИЧЕСКИЙ СПЕЦИАЛИСТ «ТЕХНОНИКОЛЬ»
ПОДЗЕМНЫЙ ПАРКИНГ
Тёплый гараж на цокольном этаже — мечта многих будущих домовладельцев. Однако необходимо заранее знать трудности, связанные с его эксплуатацией.
Главная из них — дождевая и талая вода, стекающая вниз по пандусу, а также снег и наледь, мешающие подъёму и спуску. Решить первую проблему поможет система связанных друг с другом дренажных каналов, один из которых обязательно располагают поперёк въезда перед воротами, а остальные — по центру помещения или у стен, в зависимости от разуклон-ки пола. Система включает накопительную ёмкость, в которой устанавливают автоматический дренажный насос, перекачивающий воду в ливневую канализацию, придорожный кювет или на понижающийся рельеф.
Чтобы поддерживать в цокольном гараже нормальную влажность воздуха, требуется принудительная вытяжка либо канальная приточно-вытяжная система.
Вытяжные отверстия лучше всего расположить поблизости от пола, так как именно здесь скапливается сырой и холодный воздух. На 1 м2 площади гаража необходимо около 5 см2 площади вытяжных каналов. И не стоит пренебрегать гибким рукавом, подключаемым к выхлопной трубе на время прогрева двигателя.
Строительство фундамента
Строительство фундамента происходит из бетонных блоков. Самостоятельно такие блоки не положишь, поэтому надо заранее позаботиться о технике, которая будет укладывать тяжёлые бетонные блоки. Если это сделать не возможно, то самостоятельно можно залить поэтапно ленточный монолитный фундамент.
При расчёте цокольного этажа, важнейшее значение имеет глубина залегание фундамента. Если он имеет высоту 2-2,5 метра, то глубина заложения монолитного фундамента должна не менее 220 -270 сантиметров. Но он не должен быть на одном уровне с почвой. Когда монолитный фундамент уже залит, осталось подождать 8-10 дней и приступить к строительству самого цоколя.
На фото: строительство фундамента.
Строительство цокольного этажа из бетонных блоков
Достаточно экономичное и прочное строительство цокольного этажа из бетонных блоков. Такой блок — крепкий материал и замечательно отталкивает влагу, хорошо переносит перепады температуры, не поддаётся грибку и плесени. Он выносит очень большие нагрузки и при этом не разрушается. Бетонные блоки – это самый подходящий материал для строительства цокольного этажа. Единственный недостаток, что строение из блоков нужно возводить с помощью тяжёлой техники.
Бетонные блоки устанавливаются по всему периметру фундамента. Крепятся они друг с другом с помощью цементного раствора. В промежутках между бетонными блоками нужно оставить специальные углубления, которые будут предназначены для воды и электропроводки. Так же нужно оставить отверстия под вентиляцию. Отверстия для вентиляции нужно делать не ниже 10-15 сантиметров и на уровне с грунтом. При строительстве цокольного этажа, вентиляционные отверстия надо прикрыть, что бы там не собирался мусор. В цоколе желательно окна делать большие, чтобы достаточно было света в подвале.
На фото: бетонные блоки для цоколя дома.
Бетонные блоки нужно укладывать как можно ровнее и аккуратнее друг к другу, чтобы в дальнейшем не производить большие затраты на обработку и штукатурку внутри помещения. Последний ряд из бетонных блоков должен получиться на метр выше уровня почвы. Поверх блоков рекомендуется сделать пояс. Он выравнивает весь ярус по горизонтали и лучше позволяет соединить между собой бетонные блоки. Между фундаментом и бетонными блоками сооружают опалубку из досок, вставляют строительную арматуру и заливают цементным раствором. Далее на бетонные блоки укладывается перекрытие первого этажа.
Строительство цокольного этажа из пеноблоков
Пеноблок состоит из ячеистой структуры, насыщенной воздухом. Он замечательно сохраняет тепло, так как у данного строительного материала низкая теплопроводимость. У него прекрасные технические характеристики. Это прочный и крепкий материал, который при правильной эксплуатации совершенно не разрушается. Из-за пористой структуры пеноблок отлично «дышит», то есть происходит естественная циркуляция воздушных потоков. Цокольный этаж, построенный из пеноблоков, отлично будет переносить резкие перепады температуры. Он удобен в монтаже, так как по габаритам и весу в несколько раз больше и легче кирпича.
Материал абсолютно не горючий материал, это качество идеально подойдет для цокольного этажа, если в проекте запланирована баня или сауна. При воздействии огня, пеноблок не разрушается и не выделяет вредных веществ. Он не отражает звук, поэтому у стройматериала отличное поглощение шума. Он прекрасно поддаётся физическому воздействию, его легко сверлить или пилить. А самое главное он изготовлен из экологически чистых материалов, без химических примесей.
На фото: цокольный этаж из пеноблоков.
Как сделать цокольный этаж из пеноблоков? Подготовка котлована, гидроизоляции и фундамента, такая же, как строительство из бетонных блоков. Когда основа подготовлена, фундамент заливаем небольшим слоем цементного раствора для укладки первого ряда. Цементный раствор следует смочить водой для лучшего сцепления материала. В первую очередь укладываются пеноблоки по углам, выравниваются по высоте и горизонтали с помощью уровня. Когда первый ряд выложен, сверху наносится жидкая гидроизоляция. Она наносится в несколько слоёв, но перед нанесением следующего слоя, предыдущий слой изоляции необходимо смачивать. Далее строительный материал укладываются со специальной клеевой смесью, которая разбавляется с водой.
В каждом ряде угловые пеноблоки необходимо выравнивать по горизонтали и вертикали. Затем по всему периметру структуры материала делается «траншея» около 5 сантиметров. глубиной, в которую укладывается арматура, сваренная по углам. Она фиксируется с помощью щебня и заливается цементным раствором. Для оконных проемов свариваются арматурные каркасы. Из узких блоков с помощью раствора конструируется коробка, в которую вставляется каркас из арматуры и заливается цементным раствором марки M400. Пеноблок распиливается на три части и получается узкие заготовки.
Ниже другие записи по теме “Как сделать своими руками – домохозяину!”
- Лестница на даче своими руками – замаскировать под кладовкуПотайная и компактная лестница на…
- Отделка цоколя фасадными панелями и металлочерепицей своими руками (мастер-класс и ФОТО)ОТДЕЛКА ЦОКОЛЯ СВОИМИ РУКАМИ ДЛЯ…
- Устойчивые складные козлы для мастерской своими руками – фото и чертежСкладные козлы для мастерской своими…
- Кафельный столик своими руками – декорДекор старого столикаУ многих где-нибудь…
- Ночник из светодиодов своими рукамиКак сделать ночной светильник своими…
- Браслет из молнии своими руками (ФОТО + ПОШАГОВОЕ ОПИСАНИЕ)КАК СДЕЛАТЬ БРАСЛЕТ ИЗ ОБЫЧНОЙ…
- Подставка для вертикального хранения инструментов своими руками (+ чертежи)Вертикальное хранение инструментов в мастерской…
Дата: 29-05-2014Рейтинг: 21
Очень часто в процессе планирования и возведения собственного жилья ставят под сомнение строительство такого объекта, как цокольный этаж. Однако на сегодняшний день очень многими экспертами доказана максимальная рациональность и экономичность подобного сооружения.
Для этих целей можно воспользоваться услугами любой монтажной фирмы и заказать полный цикл по созданию этого объекта. Но на практике очень часто осуществляется строительство цокольного этажа своими руками. Самое главное при этом — не нарушать никаких монтажных норм и требований.
Всегда нужно помнить о том, что при возведении цокольного этажа нужно соблюдать все правила и нормы.
В любом частном доме цокольный этаж всегда выступает в роли надежного и многофункционального дополнения. Как правило, при наличии данного объекта архитектура вашего здания сможет стать достаточно разнообразной. Еще одним плюсом строительства цокольного этажаявляется значительное расширение полезной площади в вашем жилище.
Но всегда нужно помнить, что возведение такого сооружения должно сопровождаться четким выполнением всех правил и технологических норм.
Как сделать цокольный этаж из пеноблоков
Пеноблок – одни из самых распространенных материалов, выбираемых для возведения «жилого подвала». Он позволяет качественно проводить инженерные сети и дает возможность оставлять места для окон. Лучше использовать для работы с ним специальную технику: вручную проведение работ потребует немалые временные затраты. При использовании пеноблоков в пользу сборного фундамента или ленточного чаще всего делается выбор.
Если предполагается в доме цокольный этаж, то фундамента заливается толщиной в полметра или больше. Для повышения прочности стен делается кладка с перевязкой швов. Для скрепления используется цементно-песчаный состав. Укладывать блоки нужно как можно ровнее, в противном случае со временем возникнут трудности с отделочными работами.
Также стоит отметить размер окон и делать их по возможности как можно больших размеров: в цокольный этаж будет проникать больше уличного света.
Нужно оставить вентиляционные отверстия, для чего между блоками оставляются отверстия на уровне с поверхностью земли.
На одинаковом уровне с поверхностью земли между блоками оставляются отверстия для вентиляции. Их должны хорошенько закрывать сетки, и тогда внутрь помещения мусор не будет попадать.
Фундамент цокольного помещения должен быть выше уровня земли примерно на метр. Соединяются блоки между собой посредством так называемого выравнивающего пояса. И вот, наконец, перекрытия первого этажа можно укладывать.
Чаще всего при обустройстве пояса применяют железобетон, но можно обойтись и кирпичной кладкой. Первый вариант, когда на дощатую опалубку укладывается арматура, заливаемая бетоном, – считается более надежным.
Пример монтажа опалубки
Благодаря этому получается крепкая полуподземная конструкция. Она и служит надежным базисом для последующего возведения этажа.
Разновидности гидроизоляции
Для увеличения срока службы цокольной части строения необходимо уделить особое внимание устройству наружной и внутренней гидроизоляции. Также благодаря качественной гидроизоляции можно сделать из цокольного этажа сухое и теплое жилое помещение. Наибольшее распространение получили следующие виды гидроизоляции: проникающая, оклеечная, обмазочная и рулонная.
Гидроизоляция проникающего типа
При помощи такого вида изоляции можно хорошо защитить «подземное жилье» от повышенной влажности. Укладывать ее необходимо на глубину около 90 см в толщу бетона. Благодаря своей структуре, она проникает в небольшие трещины и заполняет их. Таким образом, для влаги не остается места. Попадая в бетон, изоляционный материал вступает в химическую реакцию, в результате которой образуются прочные кристаллы. Они и заполняют в бетоне существующие трещины и поры.
К преимуществам гидроизоляции проникающего типа можно отнести следующее:
- Она хорошо взаимодействует с бетонной конструкцией.
- При ее помощи можно забивать даже небольшие дефекты, при этом повышая прочность материала практически на 20%.
- У нее высокая устойчивость к механическим воздействиям и т.д.
Такой вид гидроизоляции цокольной части фундамента производится следующим образом: первым делом поверхность очищают от мусора и пыли. После этого сухой порошок размешивают в воде до получения однородной массы. Перед тем как начать укладывать первый слой, необходимо произвести увлажнение бетонной поверхности. Следующий слой наносят после того, как впитается предыдущий.
Для этих целей используют кисточку с синтетическим ворсом или специальный растворонасос. Обработанную конструкцию необходимо увлажнять на протяжении последующих нескольких суток.
Проникающий тип гидроизоляции рекомендуется наносить только после предварительного увлажнения поверхности. В противном случае материал не сможет впитаться на необходимую глубину.
Устройство гидроизоляции из рулонных материалов
Гидроизоляция оклеечного типа
Для устройства такого типа изоляции применяют рулонные материалы, в основе которых лежат битум, полимерные и синтетические материалы. Такими материалами можно обклеивать практически все конструктивные элементы цоколя. При этом необходимо учитывать, что для наружных стен применяют несколько слоев изоляции. При высоком уровне залегания грунтовых вод целесообразно использовать до 5 слоев рулонной оклеечной гидроизоляции.
Гидроизоляция обмазочного типа
Такой тип гидроизоляции целесообразно использовать не только для наружных, но и для внутренних частей цокольной части строения. При ее помощи можно тщательно обработать даже небольшие изъяны поверхности. Благодаря этому значительно увеличивается устойчивость конструкции фундамента к неблагоприятному воздействию влаги. Для устройства обмазочной гидроизоляции обычно используют битумную и полимерно-битумную мастики, а также цементно-полимерную гидроизоляцию.
Обзор цокольных этажей представлен на видео.
Цокольный этаж в частных домах необходим не только для придания эстетики зданию, но и для расширения его функционального пространства. Эту площадь можно использовать для хозяйственных нужд, например, для устройства сауны, котельной или гаража. Именно поэтому к возведению этой части строения рекомендуется подходить со всей ответственностью.
Технология выполнения цоколя из блоков или кирпича
При выполнении цоколя из этих материалов его подземная часть, играющая роль фундамента, может быть выполнена по технологии заливки ленточного фундамента или также из блоков. При этом пол цокольного этажа обычно не имеет жесткой связи со стенами и заливается отдельно, уже после возведения фундамента. Так как его гидроизроляционные свойства несколько ниже, такой цоколь обычно возводят на участках с глубиной залегания грунтовых вод более полутора метров.
Фундамент заливают до уровня грунта по обычной технологии, выжидают набора проектной твердости бетона, после чего выкладывают надземную часть цоколя из блоков или кирпича. Кладку ведут на цементный раствор с перевязкой, при этом каждые два-четыре слоя дополнительно усиливают арматурной сеткой. Технология гидроизоляции и утепления цоколя при этом не отличается от приведенной выше.
Цоколь из блоков может быть также выполнен по свайной технологии: в дно котлована вбивают бетонные сваи, которые послужат опорой для плит перекрытия, а пространство между ними закладывают бетонными блоками. Такой фундамент имеет повышенную стойкость к нагрузкам, но требует использования большого количества тяжелой техники, поэтому в частном строительстве применяется редко.
Ширина фундамента под цоколь
Ширина фундамента под строительство цокольного этажа, должна составлять ровно столько, сколько предусмотрено технологией строительства стен здания. Например, если взять за основу каркасный дом, то самая подходящая ширина фундамента для цокольной части здания должна составлять:
- В случае со свайным фундаментом: 30–50 см. Это позволяет сделать толщину стен здания в 20–30 см. Остальная ширина будет отведена под устройство внутренней отделки. Кроме того, вентиляционный зазор, фасад и наружная отделка вполне могут остаться без какого-либо основания.
- Если фундаментом выступает монолитная плита, то его ширина под цоколь должна быть равна ширине стен цокольной части здания.
- Если фундамент у вас ленточный мелкозаглубленный, а на цокольном этаже предусмотрен пол в виде бетонной стяжки, то наиболее подходящей шириной для цоколя видится показатель, равный ширине стены цокольной части. Минусы в этом случае состоят в том, что подобного запаса может не хватить для нормального устройства внешней отделки, но это не жизненно важно.
Нельзя забывать о том, что в цоколе требуется обустройство вентиляционных отверстий, которые позволяет воздуху внутри цокольного помещения не застаиваться. Поэтому, перед тем как построить цокольный этаж, необходимо предусмотреть в плане наличие этих отверстий.
Отверстия в цокольной части здания должны быть сделаны в соответствии с регламентированными нормами СНиП. Например, в доме стандартных размеров таких вентиляционных продухов может быть от 12 до 24.
Тип фундамента под цоколь
Далеко не всегда можно будет сделать такой фундамент, какой действительно хочется. Виной тому – разные условия на местности, которые могут варьироваться в зависимости от региона. В ряде случаев устройство фундаментов определенного вида в некоторых районах и вовсе не представляется возможным.
- Если на вашем участке пучинистый грунт с высокими грунтовыми водами, то лучше всего предпочесть устройство свайного фундамента. При использовании этого типа основания можно будет без проблем эксплуатировать цокольный этаж в зимние месяцы, не оглядываясь на вероятное движение грунта под основанием дома. Нижняя часть фундаментных свай стоит ниже зоны промерзания грунта, поэтому никаких воздействий на фундамент или цокольный этаж оказано не будет. Если устройство свай будет сделано правильно, то они без проблем противостоят боковому пучению грунта. Если и искать какие-то минусы такого основания, то только в специфике строительства здания.
- Если на вашем участке болотистая почва, слабый грунт, водонасыщенный песок, то лучше всего предпочесть строительство цокольного этажа на плитном фундаменте. Если выбрать плитный фундамент, то цокольная часть будет внешне походить на короб, над которым будет отлично смотреться основной этаж дома. Монолитная плита не позволит цоколю и всему зданию постепенно просесть в условиях слабого грунта, потому что вес дома будет успешно распределяться по всей площади плиты.
- Когда каких-либо проблем с грунтом на участке не наблюдается, то оптимальным решением видится выбор малозаглубленного фундамента ленточного типа. Именно эта лента выступит в качестве основания для стен здания и цокольной части дома. Минусы этого решения в данных условиях не прослеживаются.
Ленточный фундамент с вентиляционными отверстиями.
