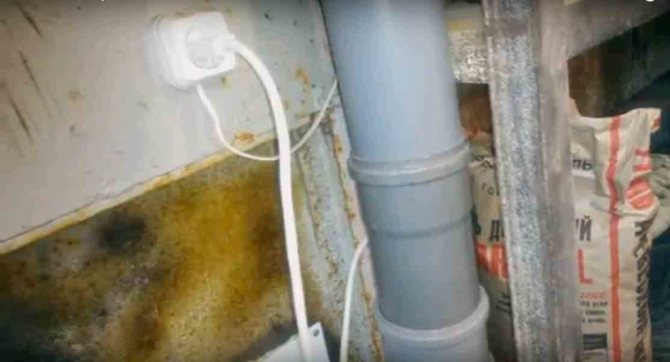

Конденсат в гараже: профилактика и лечение

Рациональная вентиляция: делаем выбор

Современное оформление гаража — вентканал с вентилятором защищен решеткой
Еще на этапе составления проекта будущего дома для колесного транспорта нужно выбрать тип воздухообмена: естественный, механический или смешанный (комбинированный). Учитывается:

• число этажей (уровней) в гаражном помещении;
• количество авто;
• наличие смотровой ямы;
• геометрические размеры помещения;
• длина воздуховода;
• площадь гаража;
• вид строительного материала;
• количество подсобных помещений, пр.

В зависимости от выбора составляется схема с нанесением размеров, всех функциональных элементов системы вентиляции. Если в качестве эконом-варианта используется натуральный обмен воздухом (аэрация), то для организации параметров микроклимата в теплых гаражах оптимальной считается механическая вентиляция. Она относится к капитальным системам. Требует значительных материальных и физических затрат. Работы с выделением вредных веществ в воздух рабочей зоны (покраска, шлифовка, пр.) нужно проводить только с принудительным обменом воздуха, движущегося со скоростью не менее 2,5 м/с. Такая интенсивность движения не позволят накапливаться вредностям внутри гаража.

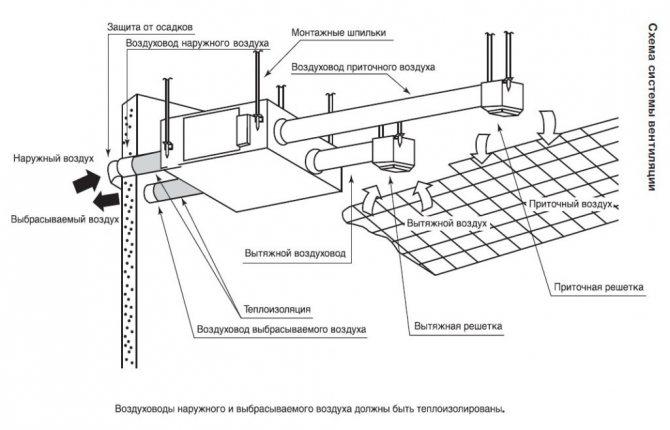

Принудительная вентиляция

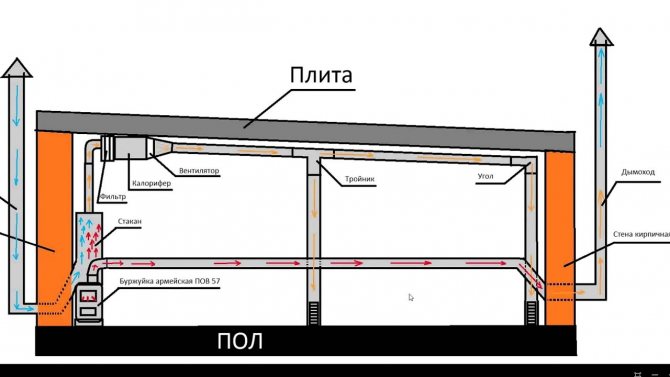

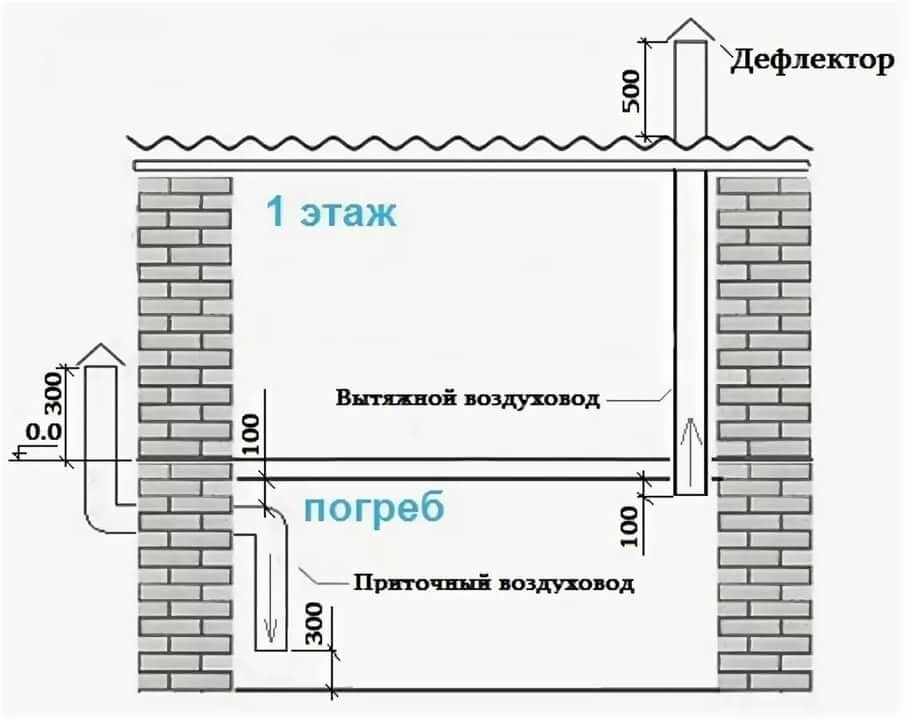

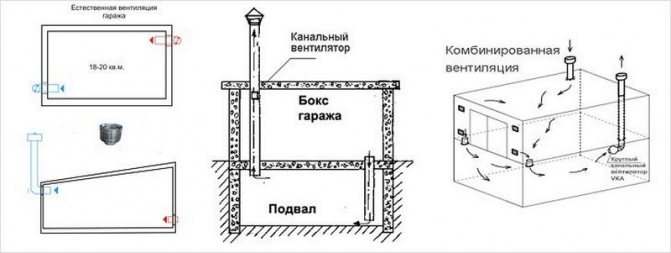

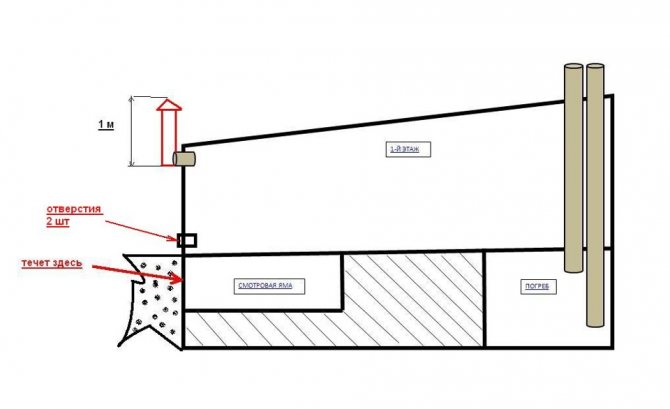

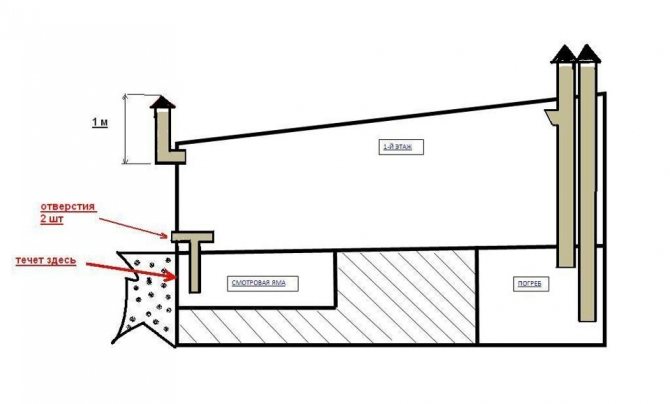

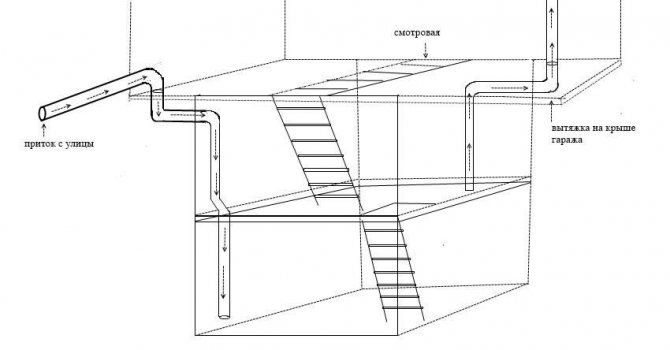

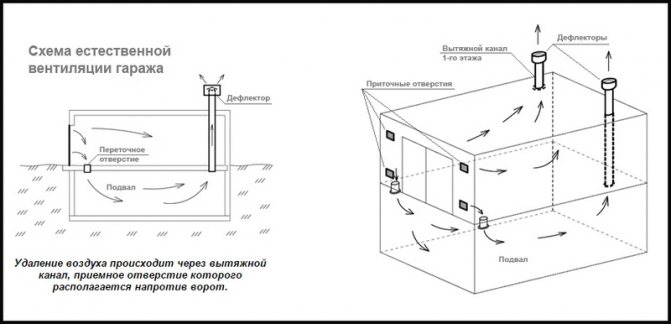

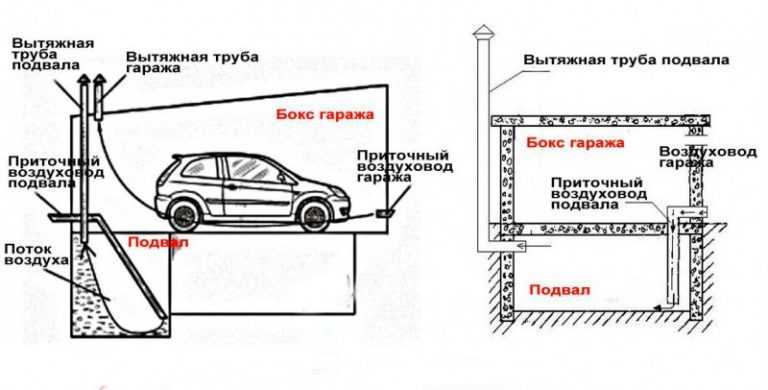

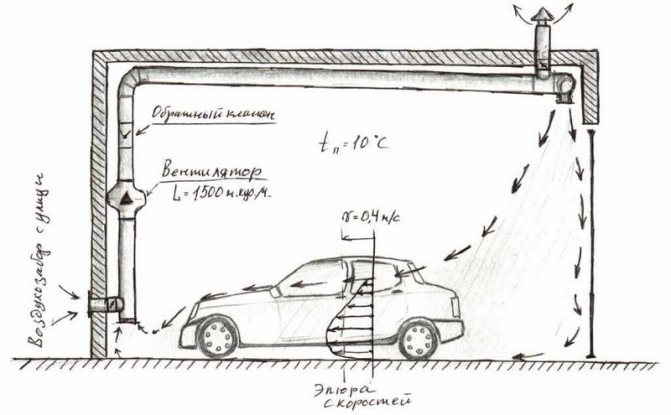

Схема принудительной вентиляции погреба и гаража

Принудительно свежий воздух можно подать в помещение при помощи двух методов:

• приточная вентиляция – требует установки фильтров, обычного вентилятора средней мощности и, по необходимости, калорифера для нагрева, поступающего с улицы воздуха;
• вытяжная вентиляция – на вытяжку устанавливают канальный или обычный вытяжной вентилятор.

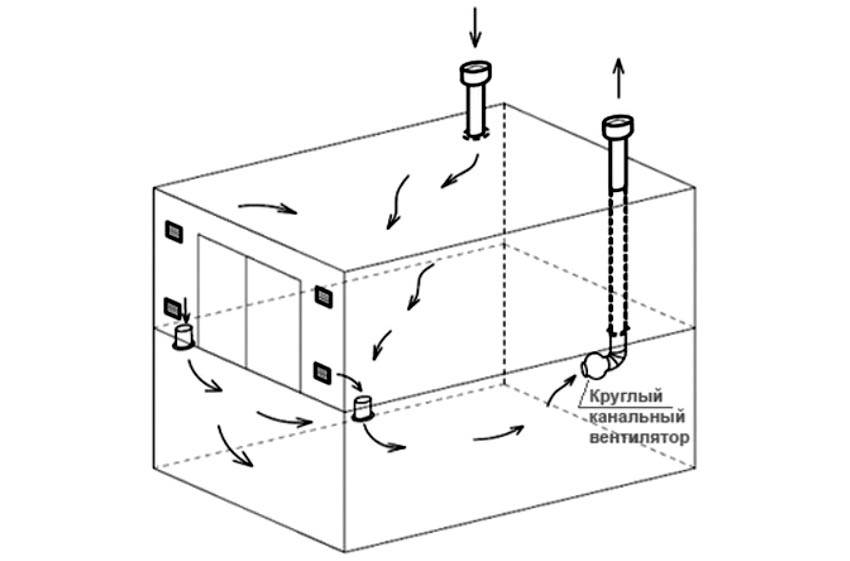

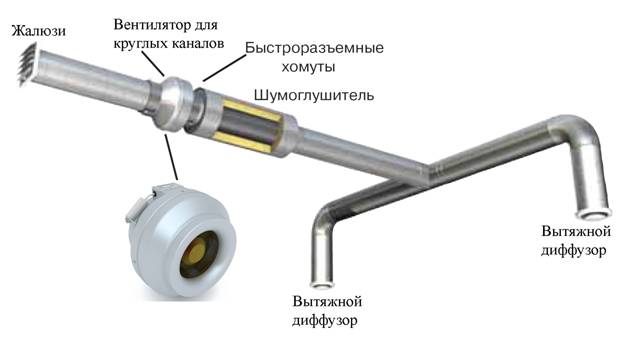

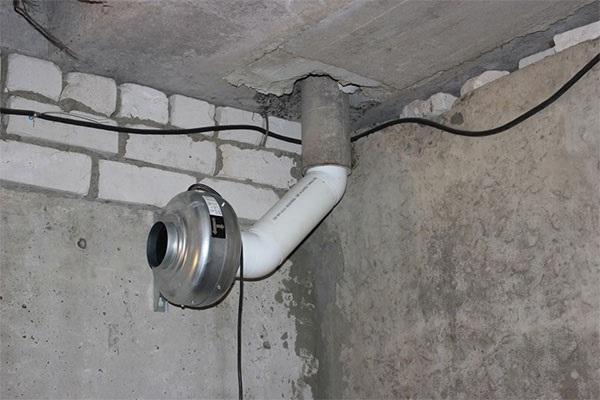

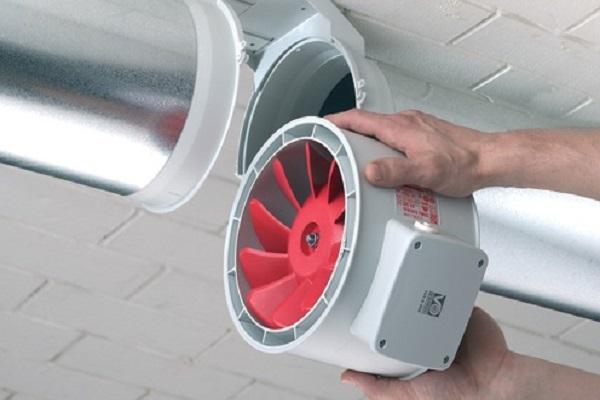

Схема установки канального вентилятора

Какой вентилятор выгодней по стоимости и долговечности:

• круглый или квадратный канальный вентилятор на вытяжку устанавливается в трубу вентиляционной системы. Работает тихо, если правильно сбалансировать вентилятор при монтаже, то проработает он долго. Преимущество канальных вентиляторов – в корпусе установлен электродвигатель, такая коробка легко врезается в любую трубу;
• осевой вентилятор – монтируется в стену. Стоимость осевого вентилятора, в зависимости от мощности и возможности регулировки скорости вращения – от 3 до 9 тысяч рублей. Приобретая осевой вентилятор, обращайте внимание на диапазон температур эксплуатации оборудования.

Принудительная вентиляция гаража требует расхода электроэнергии, но идеальна для хорошего воздухообмена при частых ремонтных работах. Поэтому для частных металлических гаражных боксов лучшее решение – комбинация принудительной и естественной вентиляции.

Инструменты и материалы

Чтобы сделать работу быстро, подготовьте заранее нужные материалы и инструменты:

• Мощный перфоратор;
• Угловая шлифмашинка;
• Теплоизолирующий материал и герметик;
• Решётки для защиты выходов каналов от грязи;
• Трубы из пластмассы или металла необходимого диаметра.

Кроме того, в зависимости от конструкции, возможно, потребуются вентиляторы:

1. Вытяжные канальные устройства – удобны в работе и доступны. Встроенные регуляторы позволяют менять интенсивность замены воздуха. Оптимальный диаметр – около 160 мм. Но дешевле и проще использовать изделия диаметром 120 мм.
2. Центробежные – лучше всего работают на вытяжку, но их сложней монтировать. Используют в основном в гаражах, где красят машины.
3. Вихревые – наиболее подходящие агрегаты для удаления дыма от сварки.

Для обычного гаража самый практичный вариант – вытяжной канальный вентилятор. Это устройство стоит недорого и хорошо выполняет своё предназначение.

Способы улучшения естественного вентилирования

Не применяя механические инструменты усиления воздухообмена, добиться стабильного обновления атмосферы в помещении гаража можно двумя способами – нагревом вытяжной трубы и установкой на ней дефлектора.

Прогрев вытяжного канала

Прогретый воздух легче холодных воздушных масс, поступающих через приточный воздухозаборник. Стремясь к наивысшей точке, он выходит через вытяжной вентканал, заменяясь свежим воздухом снаружи – давление внутренней (в гараже) и внешней (на улице) атмосфер должно сравняться.

Чтобы улучшить прогрев воздуха в верхнем слое атмосферы внутри холодного гаража, нужно выкрасить вытяжной канал черным. В итоге стенки воздуховода поглотят максимальное количество солнечной энергии и будут нагревать воздух внутри канала, побуждая его интенсивнее двигаться вверх.

Планируя естественную вентиляцию с учетом черного окраса, не следует осуществлять теплоизоляцию вентканала. Однако для метода «прогрев лампой накаливания» теплоизолировать вытяжной воздуховод крайне необходимо.

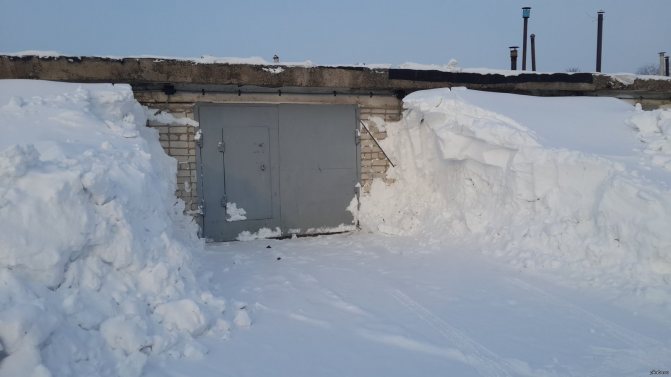

С осени в гараже становится холодно. Для автомобиля это не проблема, но для приточно-вытяжной вентиляции – очень плохо.

Если горячий двигатель первый час после заезда в бокс еще послужит источником тепла для воздуха, то спустя пару часов в неотапливаемом гараже установится температура, практически равная уличной. И естественная вентиляция перестанет действовать.

Сохранить воздухообмен и предотвратить обледенение вытяжного канала (в нем будет накапливаться конденсат) позволит обычная 40 ваттная лампа накаливания.

Достаточно подвесить ее патрон под проемом вертикального канала вытяжки и оставить включенной. Тепла, генерируемого лампой, хватит для движения воздуха на скорости 0,2-0,4 м/с.

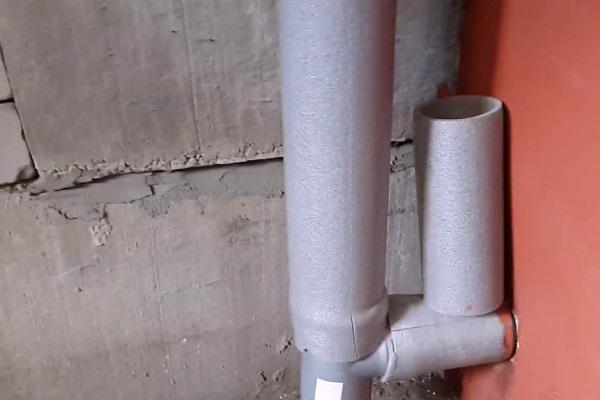

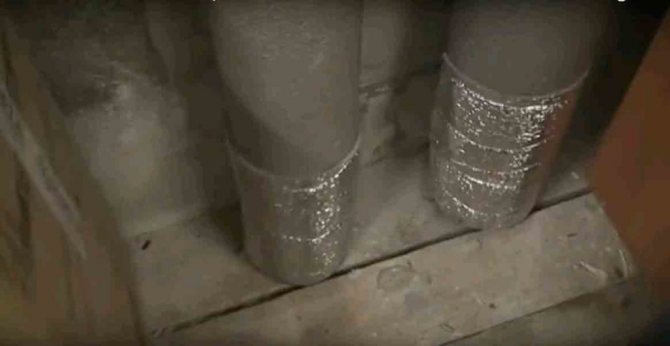

Причем канал воздуховода обязательно нужно обернуть теплоизоляционным материалом и убедиться, что в утеплитель не поступает влага. Тепла от лампы накаливания немного, на полную длину вытяжной трубы его может не хватить и воздух быстро остынет.

Заметим, что применение люминесцентных или светодиодных ламп улучшению воздухообмена не способствует – они генерируют значительно меньше тепловой энергии. Пригодны только лампы накаливания.

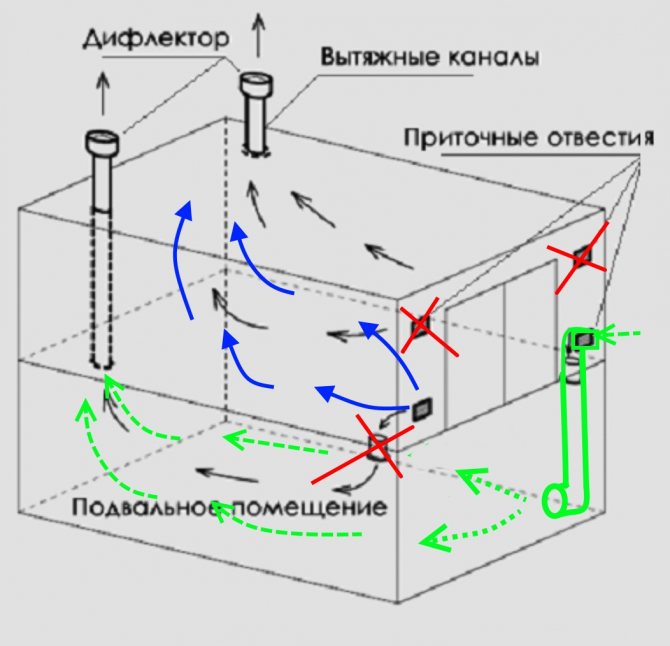

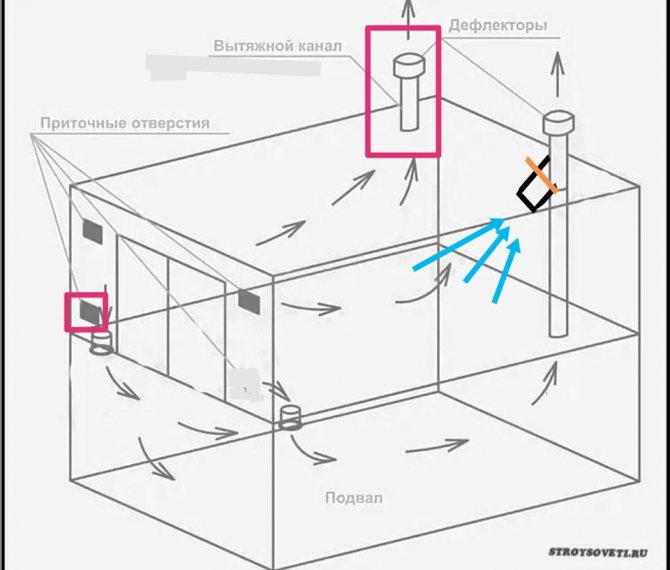

Установка вентиляционного дефлектора

Это устройство способствует увеличению вытяжной тяги до 20% без применения каких-либо механических приспособлений – за счет образования зоны низкого давления у оголовья воздуховода.

Основываясь на законе Бернулли, дефлекторы меняют движение потоков воздуха благодаря своей конструкции (сечению).

Ветер вынужден огибать изогнутый корпус дефлектора, что приводит к образованию миниатюрных зон относительного вакуума, побуждающих массу воздуха в трубе двигаться вверх.

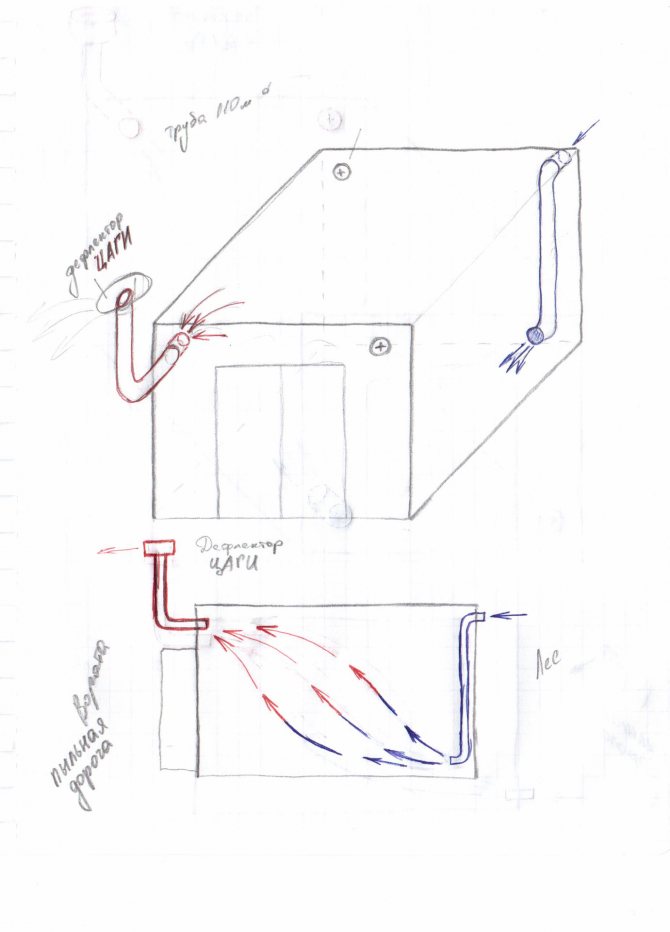

Конструктивно вентиляционный дефлектор (на примере проекта ЦАГИ) состоит из таких элементов:

1. Диффузора (стакана), имеющего форму усеченной конической трубы. Узкой стороной он одевается на вытяжную трубу. Способствует установлению разницы воздушного давления и усилению тяги.
2. Колпака (зонта), предохраняющего канал воздуховода от проникновения летучего мусора и атмосферных осадков.
3. Внешнего корпуса, имеющего цилиндрическую форму. Создает зоны низкого давления путем рассечения ветрового потока.

Тип дефлектора ЦАГИ широко используется для усиления естественной тяги вентиляционных труб в России. Наряду с ним известны тарельчатые, флюгерные, Н-образные и ротационные дефлекторы.

Кстати, отечественные вытяжки естественной вентиляции особенно часто оборудуются дефлектором Григоровича.

Эффективность работы вытяжных дефлекторов любой конструкции прямо связана с атмосферными условиями, а именно – наличием ветра.

То есть, при сильном ветре это устройство развивает максимальную тягу в системе естественной вентиляции, а при безветрии совершенно не работает.

Дефлектор способен не только улучшить тягу, но и предотвратить «закупорку» вытяжной трубы при сильных ветрах, преодолеть которые слаботочная естественная вентиляция не в силах.

Кроме того оборудованный дефлекторным устройством вентиляционный комплекс наиболее защищен от опрокидывания тяги.

Обращаем внимание на потребность поднятия оголовья вытяжки, оснащенной дефлектором, над плоскостью крыши на полметра и более. Действуют также условия расположения в части близости кровельного конька, рассмотренные на схеме выше.

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

• создание проекта;
• приобретение нужных материалов;
• утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется

Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Условия работы и расчет естественной вентиляции

Чтобы построенная своими руками вентиляция в гараже работала, схема ее должна учитывать объем смены воздуха, сезонные перепады температур и розу ветров.

Естественная вентиляция автомобильного бокса прямо зависит от таких параметров:

1. Температурной разности воздуха внутри помещения и вне его. Атмосфера гаража должна быть горячее и поэтому легче наружного воздуха. Тогда тяжелый и свежий воздух будет проникать в гараж через приточный воздуховод самотеком, стремясь заместить менее плотный объем внутренней атмосферы.
2. Разности давления между вертикальными позициями притока и вытяжки. Необходим перепад более 3 м между приточным вводом и вытяжным выводом воздуха.
3. Давления перемещающейся воздушной массы (ветра). С наветренной стороны гаража устанавливается повышенное давление, с подветренной – пониженное. Необходимо поместить приточный воздуховод на стороне преобладающего направления ветра.

Игнорирование перечисленных условий приведет к полной неэффективности естественной вытяжки. Поэтому зимой следует установить в автомобильном боксе более высокую температуру по отношению к улице и уменьшить воздухообмен, регулируя степень открытия воздуховодов.

Летом требуется открыть приточно-вытяжные воздуховоды полностью, делая ставку на розу ветров.

Основной параметр воздухообмена – его кратность, т.е. число полных смен объема атмосферы в гараже «уличным» воздухом.

Зная нормированную кратность приточно-вытяжного воздухообмена (6-10 раз) и внутренний объем автомобильного бокса, необходимо вычислить потребление воздуха за час:

L=n•Vг, где

• L – расход воздуха за час, м 3 /ч;
• n – числовое значение норматива по кратности воздухообмена;
• Vг – воздушный объем гаража, м 3 .

Чтобы определить объем воздуха, вмещаемый гаражом, нужно перемножить его внутренние размеры ширины, длины и высоты.

Например, бокс шириной 4 м, длиной 6 и высотой 2,7 м вмещает Vг=4•6•2,7=64,8 м 3 . При выборе, скажем, семикратного воздухообмена за час такому гаражу потребуется L=7•64,8=453,6 м 3 .

Для подбора сечения воздуховодов приточки и вытяжки, полученное значение L следует округлить в сторону увеличения, добившись его кратности к 5.

Поэтому, полученное в нашем расчете значение расхода воздуха, необходимо увеличить до 455 м 3 , т.к. это число делится на 5 без остатка – 455_5=91.

Далее – смотрим изображение диаграммы диаметра воздуховодов и подбираем подходящий параметр.

Учитывая, что скорость воздуха в каналах естественной вентиляции составляет порядка 0,5-1 м/с, для рассчитанного выше «примерного» гаража необходимы круглые воздуховоды диаметром от 500 мм. Либо профилированные, с внутренним сечением от 450х500 мм.

Для улучшения воздушного притока можно установить на высоте до полуметра от пола гаража не трубу-воздуховод, а решетчатый воздухозаборник. Причем, его сечение должно быть вдвое-втрое большим, чем у вытяжной трубы. Вентиляция улучшится, но зимой автомобильный бокс промерзнет.

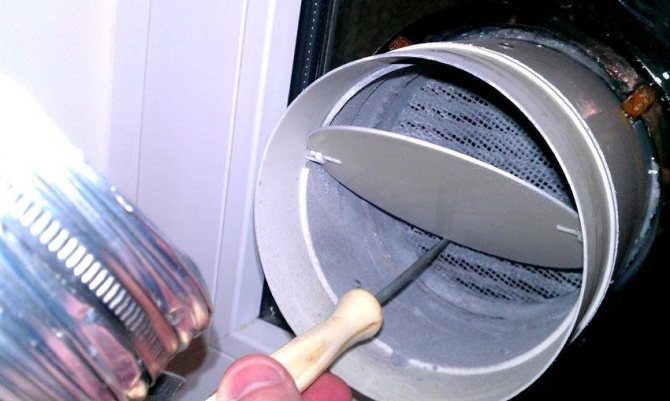

Необходимо оснастить приточную решетку и вытяжку сдвижными или съемными крышками, позволяющими уменьшать сечение воздухозаборника при потребности.

Обращаем внимание на последовательность частичного перекрытия вытяжного и приточного проемов – сначала приточка, затем вытяжка.

При этом важно, чтобы сечение вытяжной трубы не оказалось больше сечения приточного воздухозаборника – произойдет опрокидывание тяги. Поэтому при частичном закрытии приточного воздуховода следует обязательно уменьшить сечение вытяжной трубы.

Вытяжной воздуховод необходимо выводить строго вертикально и, по меньшей мере, на 500 мм над плоскостью гаражной кровли.

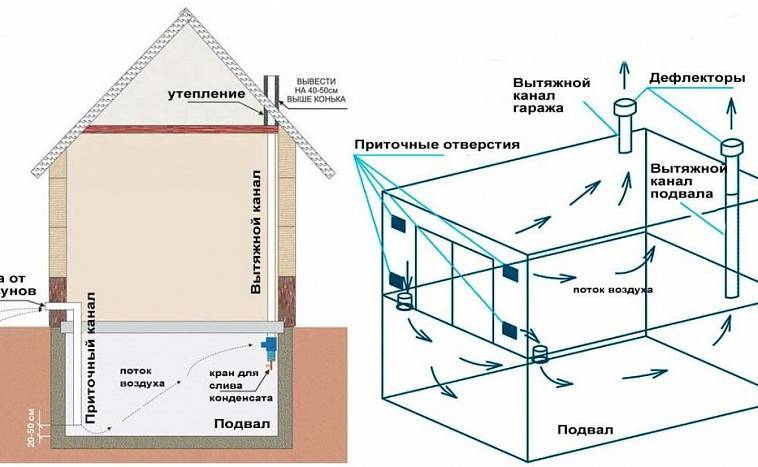

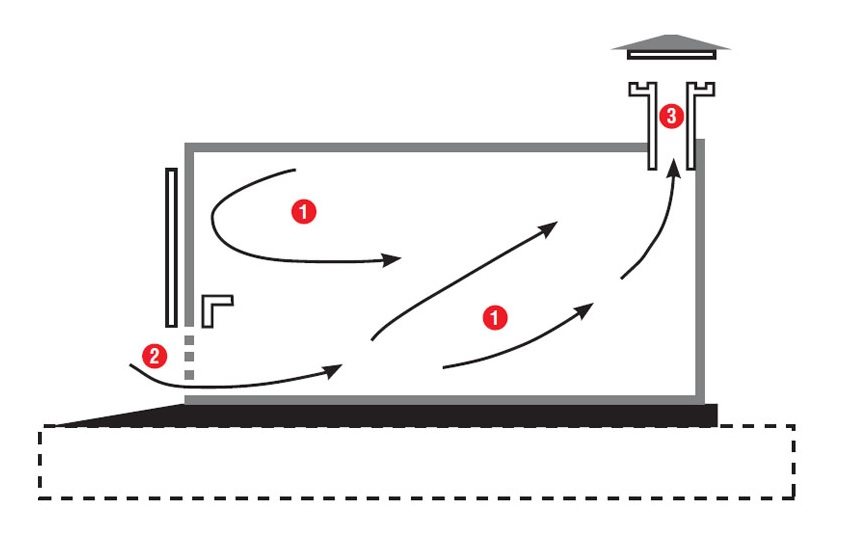

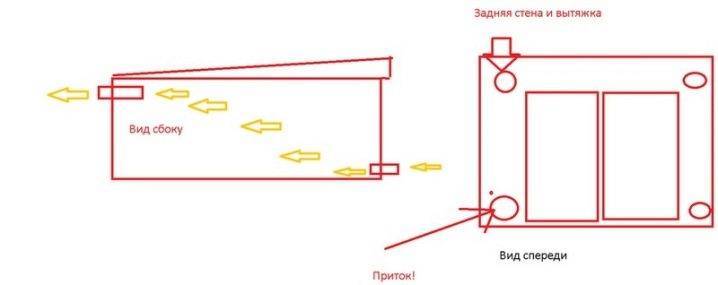

Как сделать естественную вентиляцию своими руками

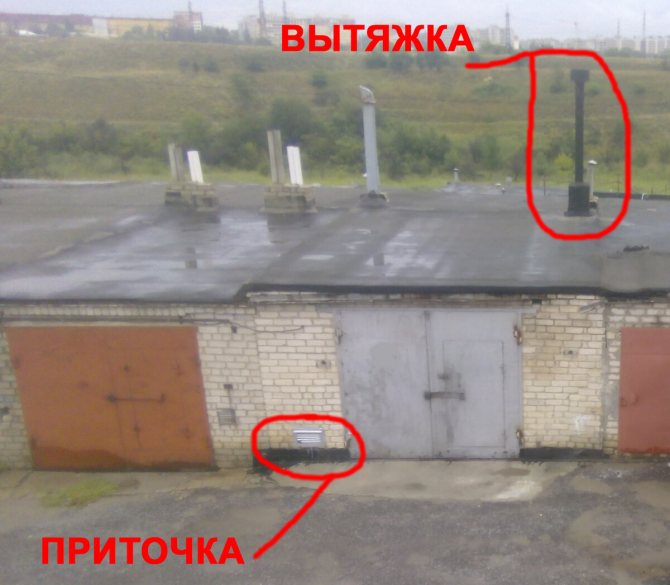

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.

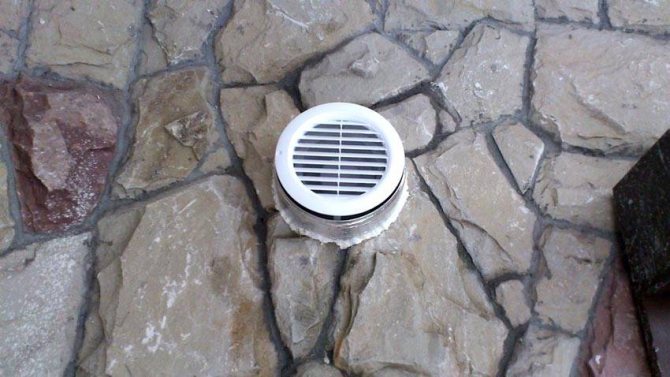

4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

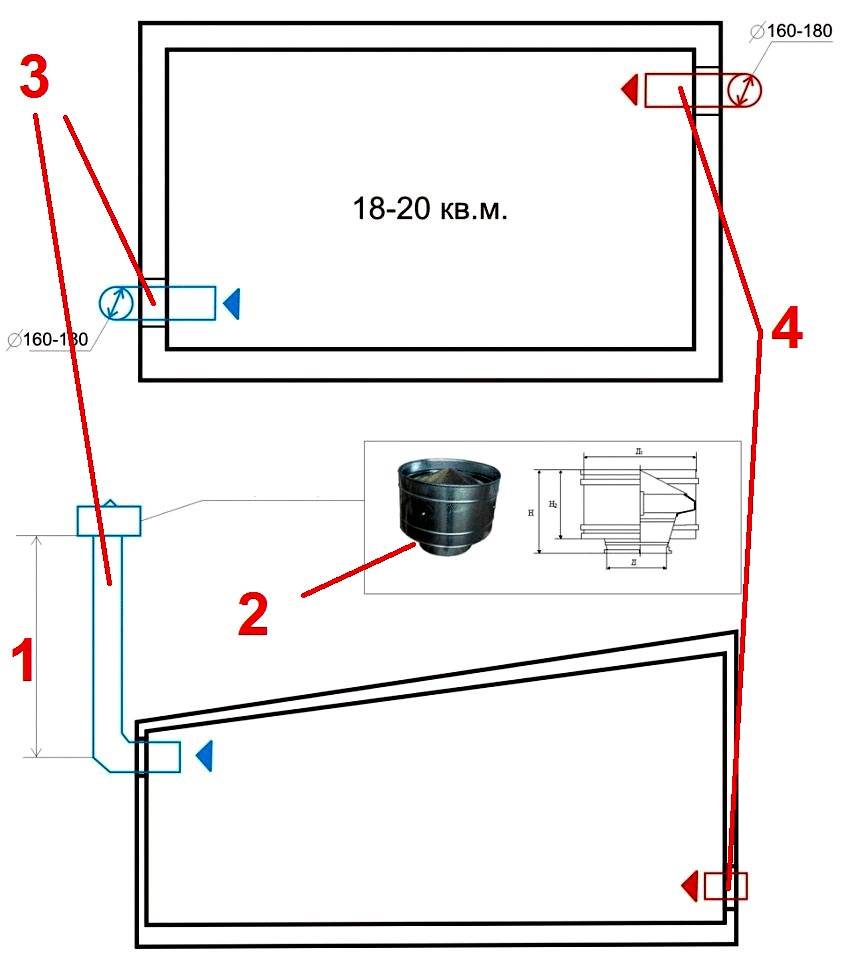

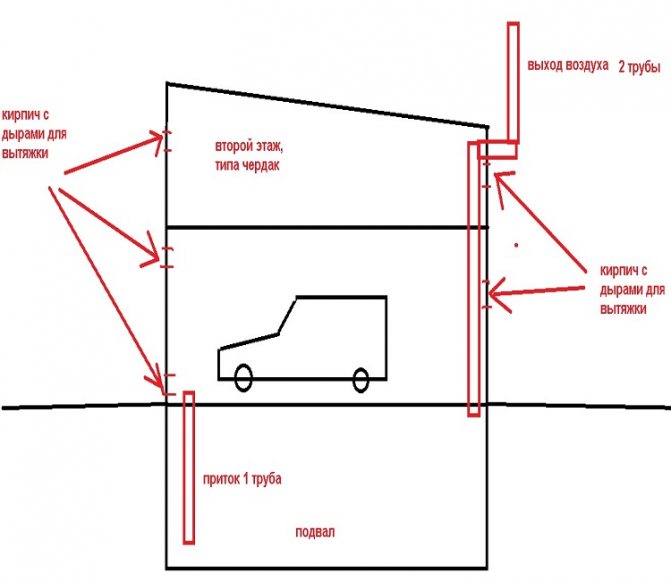

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

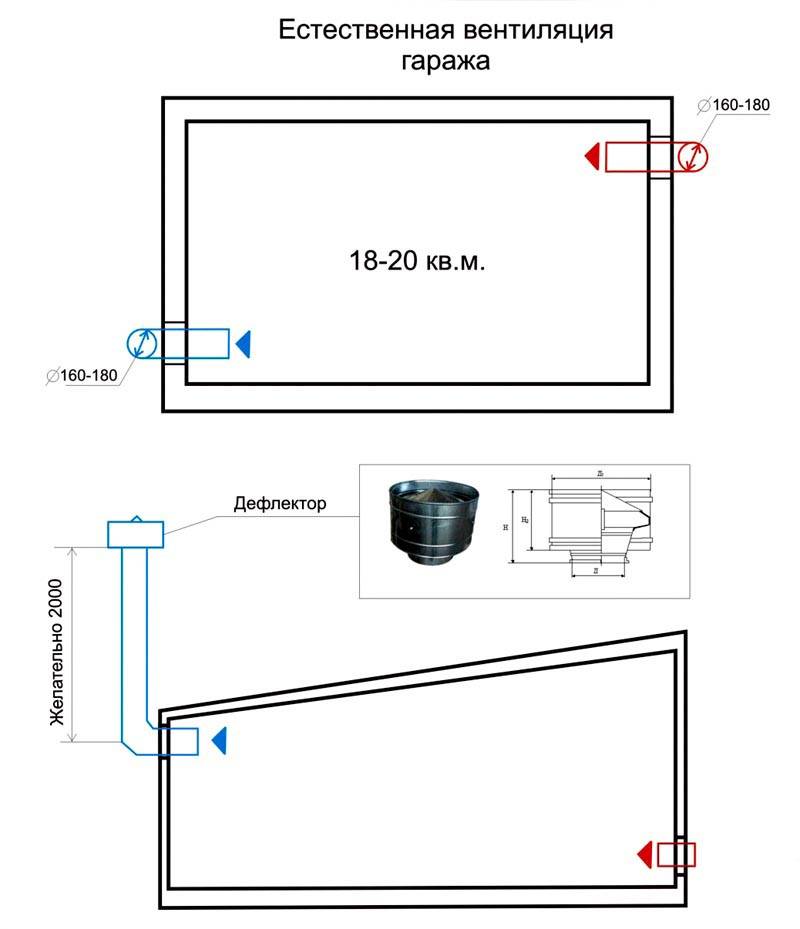

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;

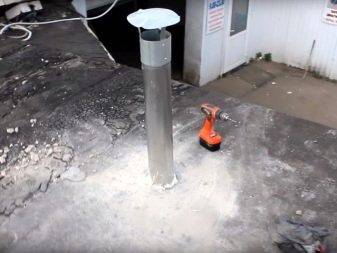

• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

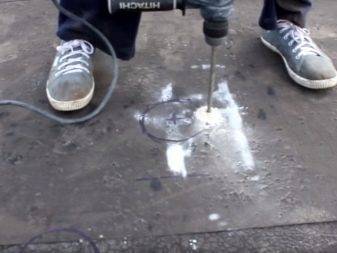

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.

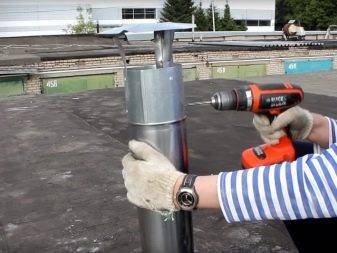

3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.

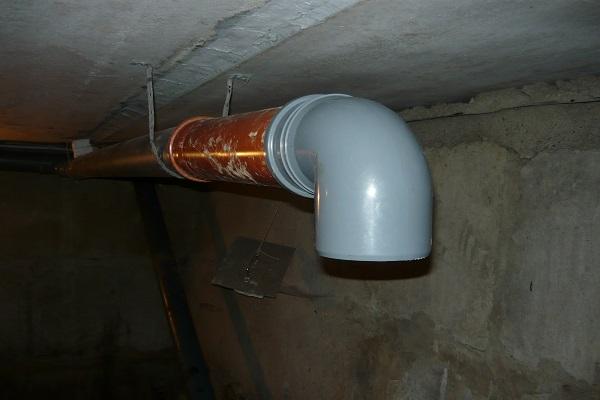

4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Механическое вентилирование

Часто применяется, особенно актуально для крупногабаритных гаражных построек с двумя этажами, хранением нескольких автомобилей и т.д. Данный способ не зависит от атмосферных условий, силы и направления ветра, сезонности, температуры наружного воздуха.

Для обустройства необходимого движения воздушных потоков внутри строения механизмы принудительного побуждения, вентиляционные каналы, по которым подается, удаляется воздух.

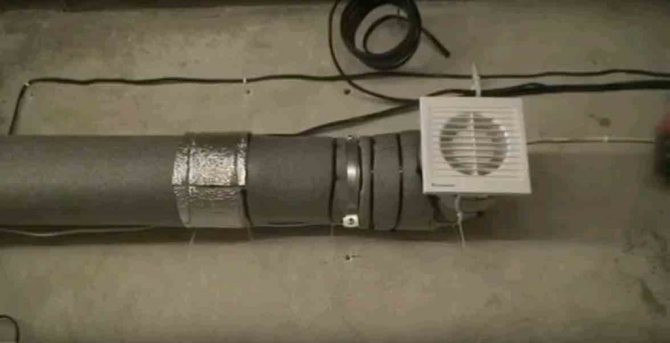

Применяются вентиляторы, устанавливаемые внутри вентканалов (канальные), вентиляционных проемов (осевые). Мощность механизмов примерно одинакова. При выключенном состоянии вентиляторов проветривание также осуществляется, но с меньшей производительностью.

Вентиляция в гараже своими руками

Для правильного монтирования вентиляции надо ознакомиться с нюансами монтирования основных типов систем.

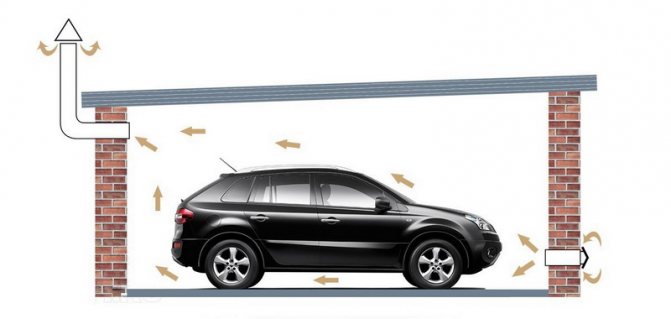

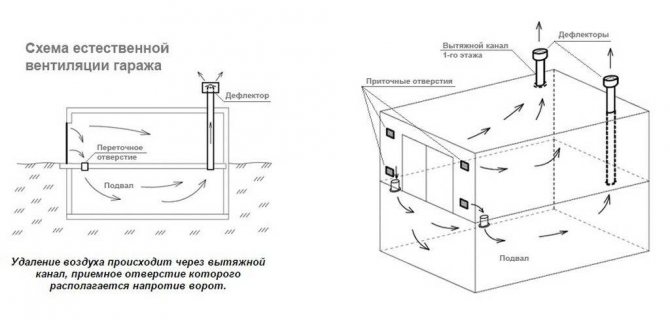

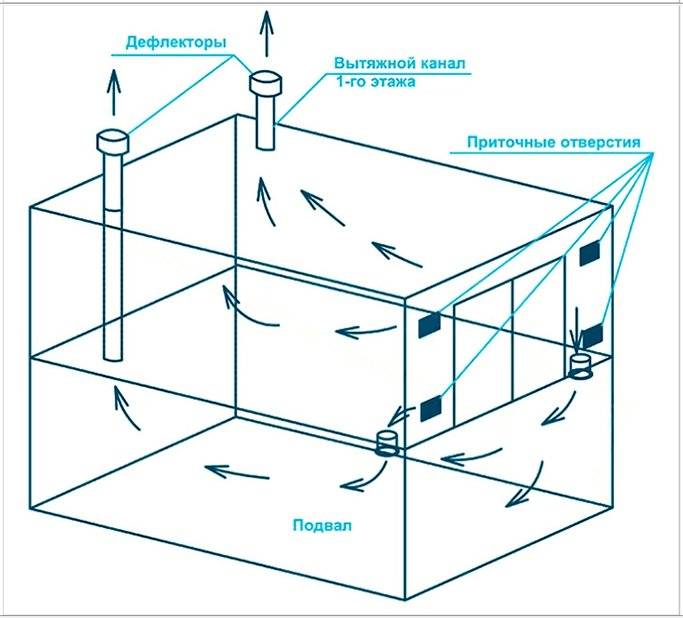

Естественная

При устройстве естественной системы придерживаются следующих принципов:

• Приточная конструкция устанавливается на наветренной стороне на расстоянии 55 см от пола.
• Вытяжка устанавливается неподалеку от места соединения потолка со стенкой. При этом она должна находиться на 15 см ниже, чем потолочный шов.
• Отверстия для выведения воздуха размещают в противоположных углах гаража на разной высоте.

Принудительная

Монтаж принудительного вентилирования является непростым процессом и поэтому лучше заранее ознакомиться с его особенностями. Чтобы своими руками установить приточный клапан, придется:

• при помощи перфоратора в одной из стен просверлить отверстие и поместить в него трубу;
• на поверхности трубы закрепить решетку, чтобы в нее не попадал мусор;
• залить монтажной пеной полость между установленной трубой и стенкой.

При прокладке воздуховодов придерживаются следующих рекомендаций:

• в противоположных стенках устанавливают трубы для вывода воздуха;
• установленные трубы соединяют с вентиляционными воздуховодами.

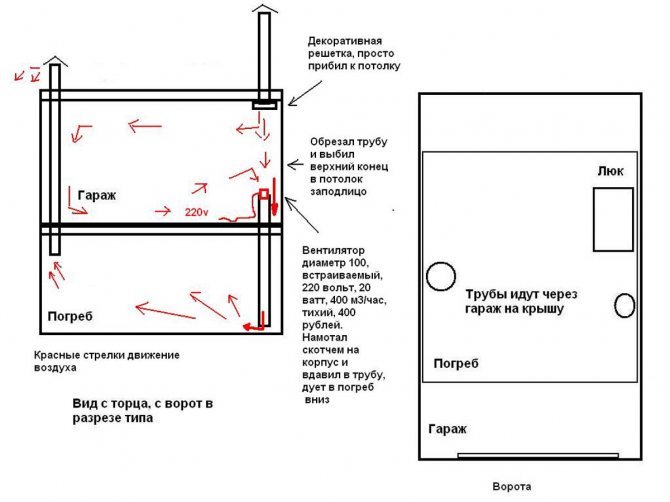

Организация комбинированной вентиляции гаража

С помощью комбинированной системы можно в разы улучшить циркуляцию воздуха в гараже. Установка начинается с монтирования вытяжного вентилятора, который устанавливается на крыше. Также его можно разместить на одной из стен помещения.

Когда вентилятор будет установлен, в стене на высоте 60-70 см делается отверстие для поступления воздуха.

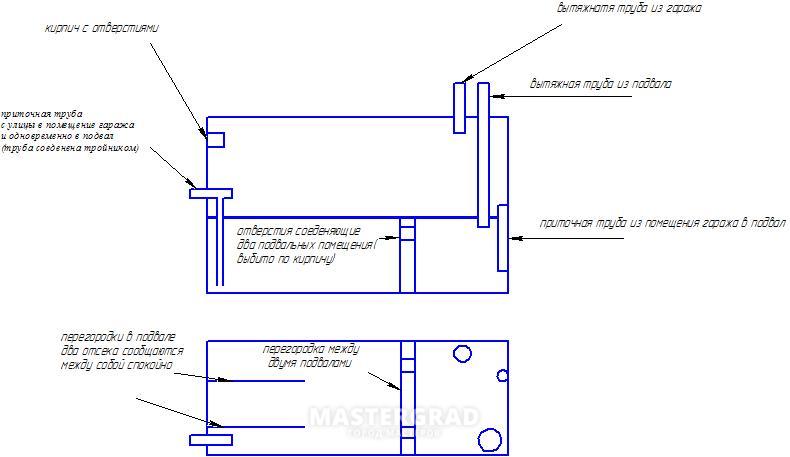

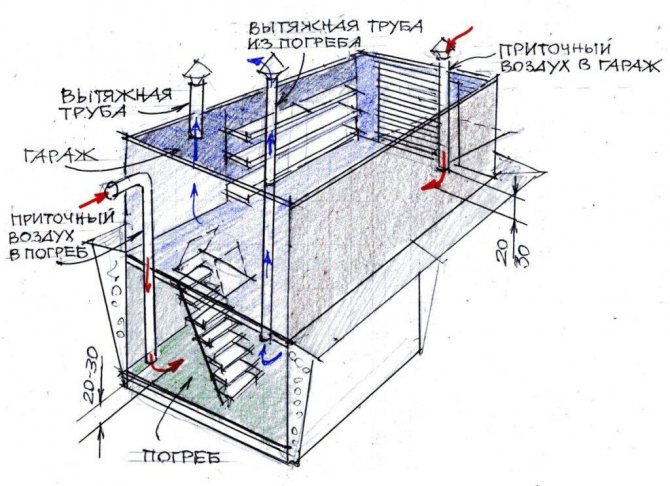

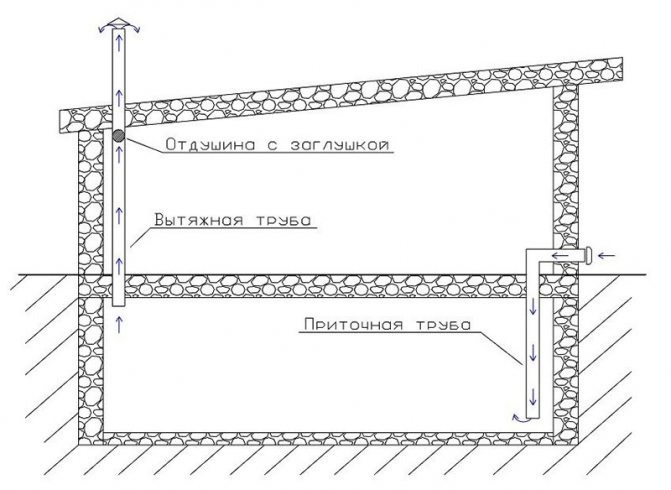

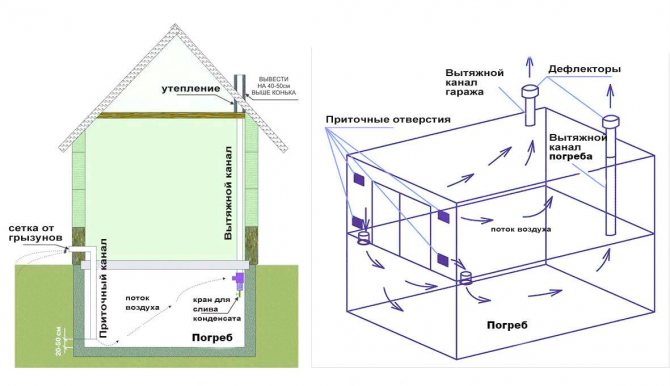

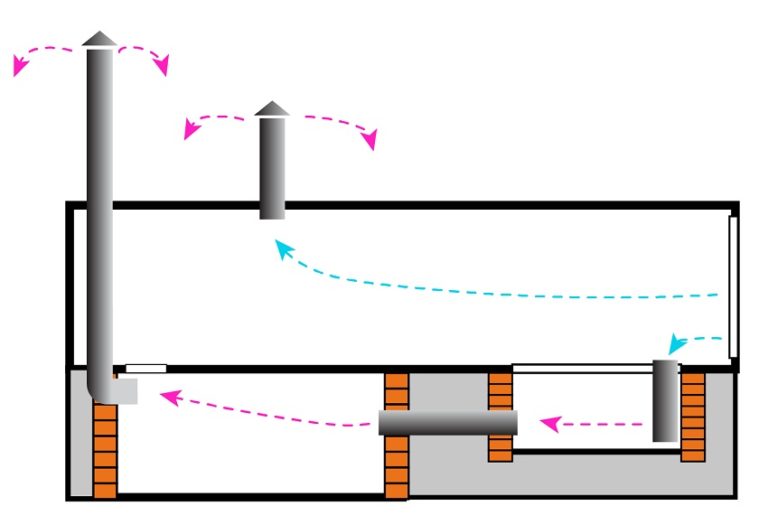

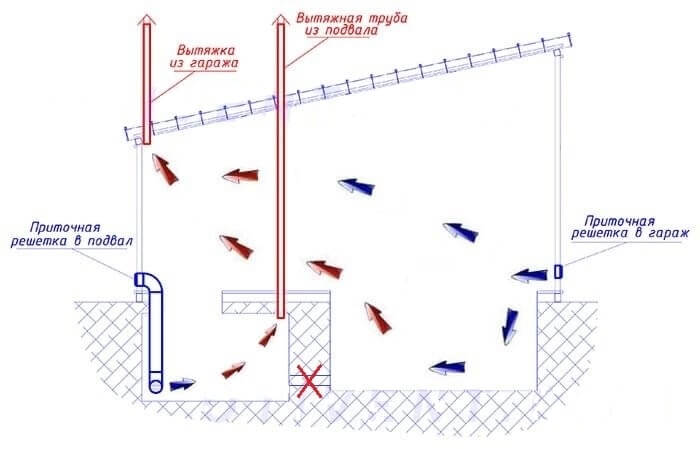

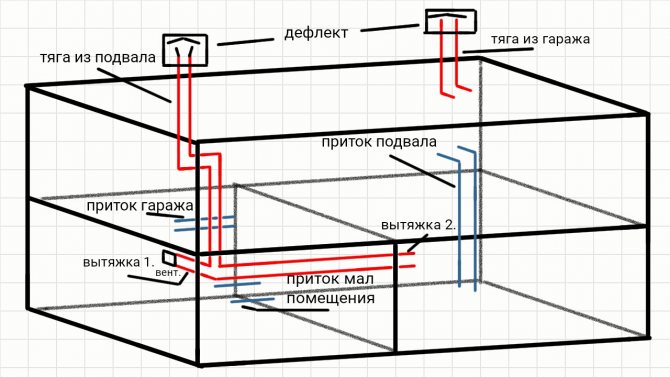

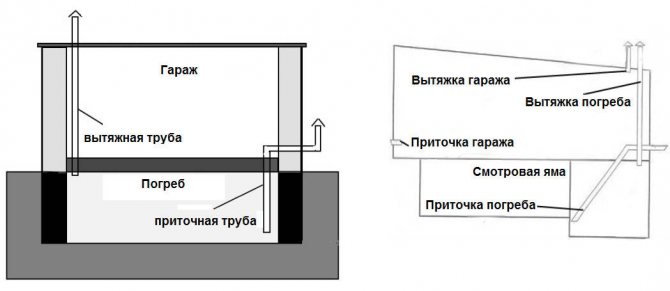

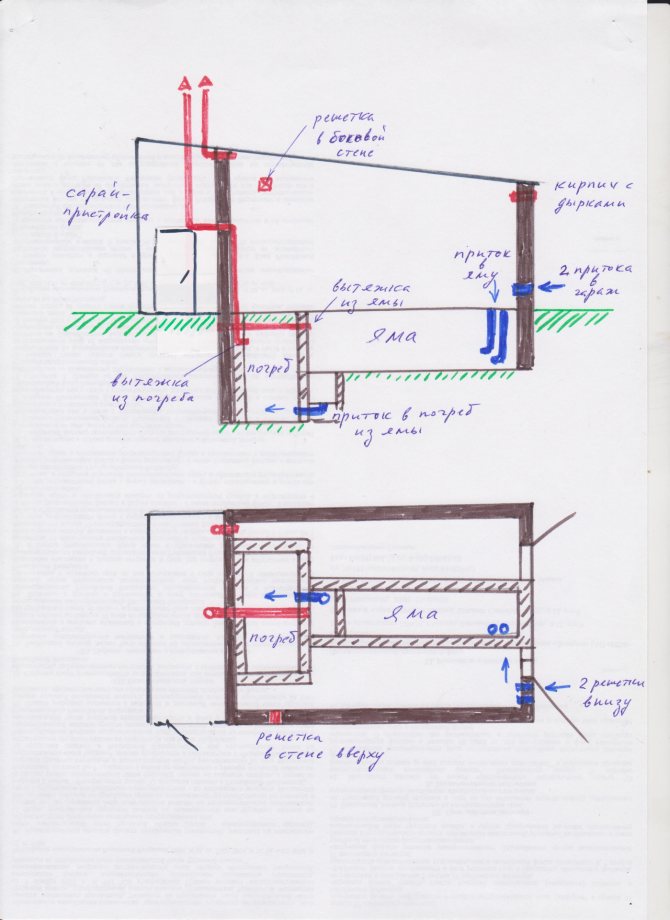

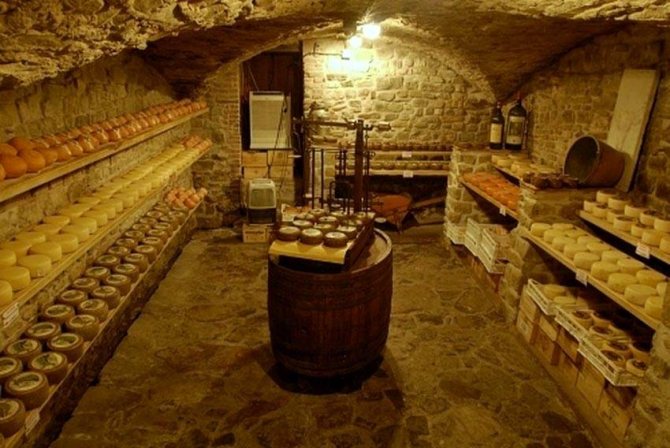

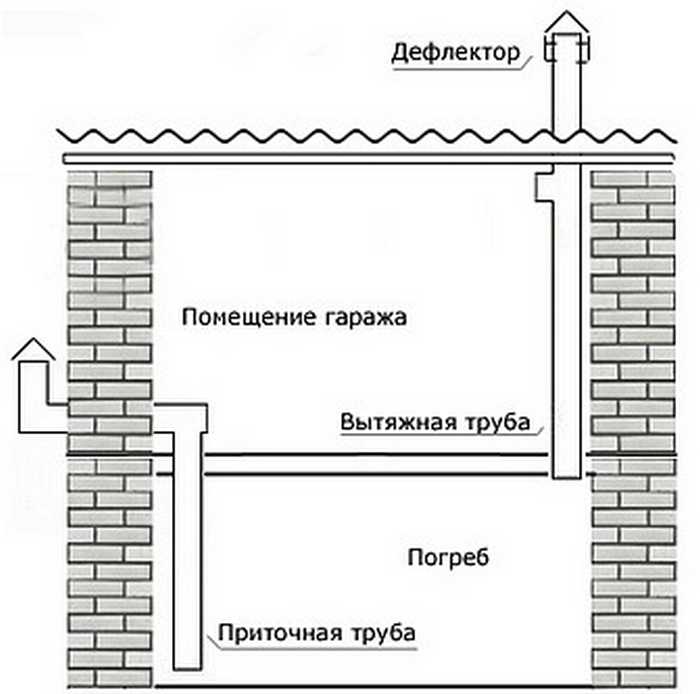

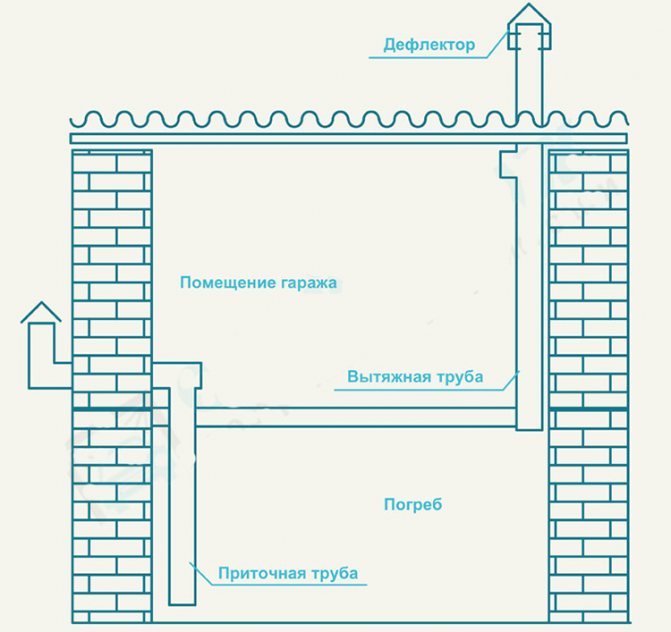

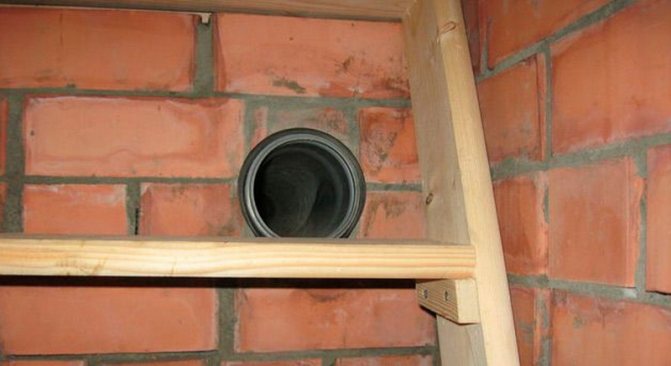

Вытяжка в подвале

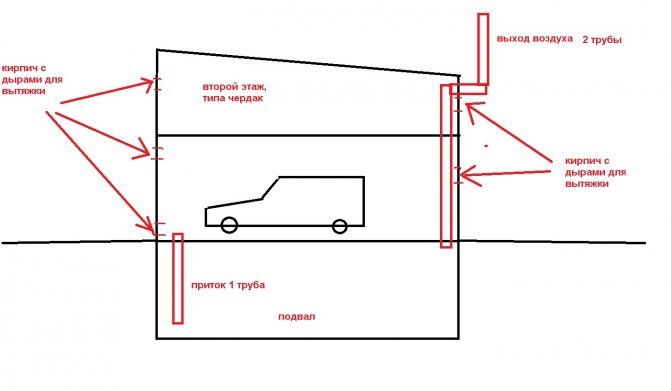

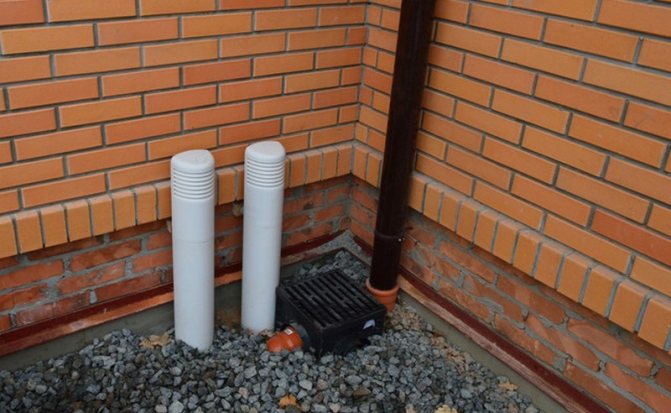

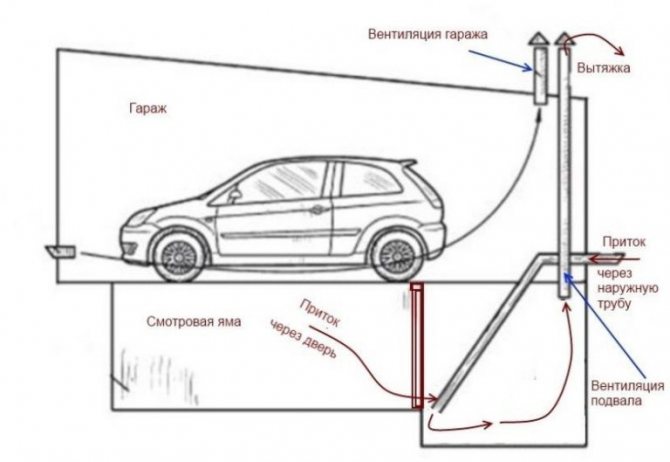

Если в гараже имеется смотровая яма или подвал, придется устанавливать дополнительную вытяжку.

Сделать вытяжку в погребе просто, если заранее ознакомиться с нюансами ее монтирования. Чтобы улучшить в подвале циркуляцию воздуха, достаточно вмонтировать в потолок приточную трубу, конец которой выводится на улицу. Ее внутренняя часть должна углубляться внутрь всего на 25-35 сантиметров.

Вытяжная труба устанавливается в другом углу, она также должна выводиться на улицу. Чтобы повысить эффективность вентиляции в погребе, устанавливают дефлектор. Приспособление используется для усиления вытяжки воздуха из помещения при сильном ветре.

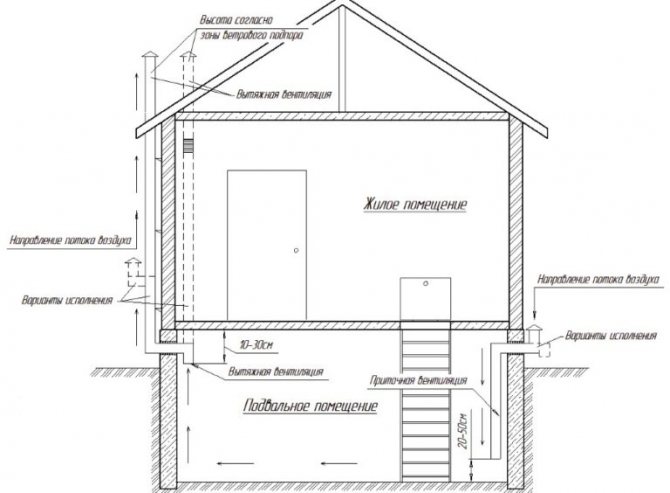

Вытяжная вентиляции в частном доме

При обустройстве данной системы чистый воздух попадает в комнаты через окна, двери, специальные клапаны, а отработанный выводится при помощи вытяжных вентиляторов. Данные приборы устанавливаются в наиболее проблемных местах дома (на кухне, санузле), они бывают настенного и канального типа.

Вытяжная вентиляция

Плюсы данной установки:

• контроль объема выводимого воздуха;
• независимость от условий внешней среды;
• простота монтажа.

• отсутствие возможности контролировать количество воздуха, подаваемого в дом;
• затраты на покупку оборудования, электроэнергию;
• необходимость регулярного обслуживания.

Приточная вентиляция

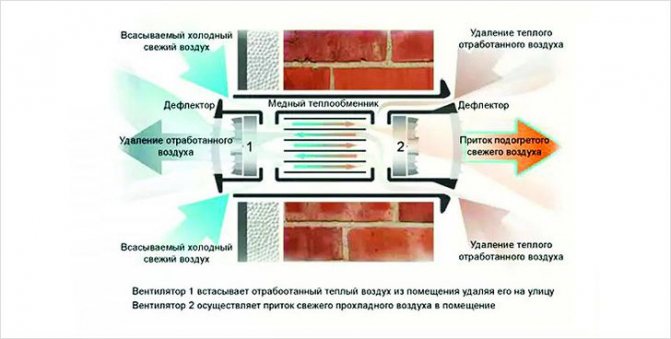

Вентилирование при помощи установок приточно-вытяжного типа

Как сделать вентиляцию в частном доме с металлопластиковыми окнами, отделанном современными теплоизоляционными материалами? Для этого необходима качественная система, позволяющая подавать свежий и выводить отработанный воздух в автоматическом режиме. Решат эту проблему приточно-вытяжные установки.

Они предусматривают организацию двух параллельных потоков:

• для вывода отработанного воздуха;
• для подачи свежего.

• воздуховоды — предназначаются для подачи и вывода воздушных масс. Они образуют две параллельных магистрали, состоящие из труб и фасонных изделий (тройников, поворотных элементов). Воздуховоды отличаются формой (круглые, прямоугольные), площадью сечения, жесткостью (изготовляются из алюминиевой фольги, оцинкованной жести, пластика);
• вентилятор — обеспечивает давление в вентиляционной системе, необходимое для подачи, вывода воздуха. Он может быть установлен на кровле здания, непосредственно в воздуховоде, или на специальной опоре;
• воздухозаборной решетки — через них воздух с улицы попадает в приточный канал. Также данные элементы защищают систему от посторонних предметов, грызунов, птиц, осадков;
• воздушный клапан — препятствует поступлению в систему воздуха, когда она находится в выключенном состоянии. Он может работать на электроприводе, в автоматическом режиме, а также оснащаться электроподогревом, предохраняющим промерзание створок;
• фильтры — защищают вентилируемые помещения и саму систему от насекомых, пыли, других мелких частиц. Они требуют регулярной прочистки (рекомендовано 1 раза/месяц);
• калорифер — нагревает воздух, подаваемый в помещения, в холодный сезон. Данное устройство бывает водяным (подходит для больших коттеджей) и электрическим (используется в малогабаритных домах);
• глушители шума — предотвращают распространение по системе труб звуков от работающих приборов. Они бывают трубчатыми, пластинчатыми, камерными, сотовыми. Попадая в них, воздух проходит через специальные преграды (перфорированные каналы, трубки или пластины), вследствие чего его интенсивность снижается. Установка шумоглушителя не всегда обязательна. Иногда для уменьшения интенсивности звуков в системе достаточно снизить скорость работы установки, обеспечить звукоизоляцию вентиляторов;
• заборники и распределители воздуха. Первые служат для поступления потока в систему, вторые — для его равномерного рассеивания по комнате. Данные элементы представлены в виде решеток и диффузоров круглой, прямоугольной формы. Монтируются они на стенах, или потолке помещения;
• система управления. Она может быть механической (представленной включателем), или автоматической (работа регулируется пультом). Основные ее элементы — термо- и гидростаты, манометры;
• система безопасности — представлена набором дополнительных приспособлений, защищающих вентиляционные элементы от перегрева, скачков напряжения.

Усовершенствованной моделью приточно-вытяжной вентиляции является система рекуперационного типа. Она обеспечивает эффективную циркуляцию в доме без потери тепла. Данная вентистема оснащена рекуператором, позволяющим снизить затраты на подогрев воздуха, поступающего с улицы. Приточные массы нагреваются за счет тепла переработанных потоков, отводящихся из дома. Это самый эффективный и энергоэкономный способ организации воздухообмена в жилых сооружениях, хотя и самый затратный.

Воздухообмен

Для чего вообще нужна вентиляция гаража

Уверенность, а скорее, даже заблуждение многих автовладельцев в том, что в проветривании данное помещение не нуждается, запросто опровергают последствия неимения такого рода системы.

• В помещении образуется токсичная среда, способная отрицательно повлиять на здоровье владельца. Если вентиляционной системы не будет, то в гараже сформируется атмосфера, провоцирующая вялое состояние, мигрени или даже интоксикацию. Даже если вы не будете ощущать испарения от сжигания топлива, то есть концентрация их будет незначительной, в дальнейшем токсины будут накапливаться и обязательно дадут о себе знать.
• Сырость разрушающе воздействует на металлические элементы транспортного средства, а также на электронное оборудование. Более того, избыток влаги может навредить не только автомобилю, но и стенам, опорам из дерева и иным конструктивным элементам (на их поверхностях появится грибок).

Если вы оборудуете даже самую простую вентиляционную систему, то сумеете предотвратить все эти негативные последствия. Тем более что в соответствии со СНиПом 21-02-99 все постройки хозяйственного назначения обязательно должны оснащаться такими коммуникационными системами наравне с жилыми помещениями.

Если же ознакомиться с европейскими требованиями, то в соответствии с ними периодичность полного воздухообмена в гараже должна составлять не менее 6-10 раз за день. Также заметим, что вентиляцию, способную обдувать автомобиль и обеспечивать воздухообмен, необходимо устанавливать как в традиционные одноэтажные, так и в двухэтажные гаражные пристройки. Во втором случае речь идет об объектах с мастерской, расположенной сверху. Еще сюда относятся гаражи с смотровыми ямами. Словом, все помещения, находящиеся в гараже, должны проветриваться одинаково хорошо.

Помимо того, в обязательном порядке должна присутствовать автономная вентиляция погреба (при наличии такового), ведь если погреб изолирован, то циркуляция воздушных масс в нем не будет достаточной, чтобы устранять избыток влажности и сопутствующие ароматы.

Вентиляция СТО и гаража — методика упрощенного расчета расхода воздуха | СанВентСнаб

Необходимый воздухообмен в час

Минимальный воздухообмен может быть следующим: — на стоянке автомобилей кратность должна быть не менее 4 до 6. — на СТО или мастерских кратность может быть взята в пределах от 20 до 30. Приток воздуха в гараж может быть определен по следующей формуле:

Q = общая подача воздуха, м3/ч;n = требуется смен воздуха в час;

V = объем гаража, м3.

Содержание CO в воздухе

Необходимое количество приточного воздуха может быть также определено по содержанию во внутреннем воздухе оксида углерода q CO, который в свою очередь определяется по следующей формуле:

q CO = (20 + 0,1 x L1 ) x C1 + 0.1 x C2 x L2, где

q = количество CO в воздухе, м3/ч;С1 = количество мест на стоянке (количество автомобилей) или в гараже, шт.;L1 = средняя дистанция, которую проезжают автомобили до места парковки в гараже или на стоянке, м;С2 = количество автотранспортных средств, проезжающих через гараж, шт.;L2 = средняя дистанция для автомобилей, проезжающих через гараж, м,а количество приточного воздуха Q:

Q = k х q CO, где

Q = необходимое количество свежего воздуха, м3/ч;к = коэффициент, учитывающий время нахождения людей в гараже или на стоянке: к = 2, если в гараже люди находятся небольшое количество времени, к = 4, если люди находятся постоянно — СТО, мастерские.

Вентиляция гаража. Пример.

Определение количества приточного воздуха. Стоянка машин. Необходимо определить подачу воздуха в помещение стоянки автомобилей со следующими данными: 10 машин, площадь 150 м2, объем помещения 300 м2 и средняя дистанция, которую проезжают автомобили равна 20 метрам. Все это может быть определено как:

Необходимый воздухообмен в час. Если будем использовать требование соблюдения необходимой кратности воздухообмена в час, а кратность для стоянок автомобилей(смотрите выше) должна быть не менее 4-х воздухообмена в час, то получим следующее значение расхода воздуха: Q = 4 х 300 (м3/ч) = 1200 м3/ч.

Нормы вентиляции подвала многоквартирного дома (погреба)

Подвальное помещение в обязательном порядке нуждается в обустройстве естественного или искусственного воздухообмена. В противном случае скапливается сырость, что приводит к формированию плесени и грибка на стенах здания. Это оказывает неблагоприятное влияние на здоровье жильцов.

Дефицит притока свежего воздуха и оттока влажного неизменно приводит к накапливанию конденсата.

На уровень влажности также могут повлиять следующие факторы:

• низкий уровень изоляции от попадания влаги или ее полное отсутствие;
• частные дожди и неблагоприятные погодные условия в виде сырости, снегопадов и других;
• старая постройка, на стенах которой есть трещины – через них попадает жидкость внутрь;
• на стенах конденсируются пары, что вызвано постоянными перепадами температуры.

При неправильном обустройстве системы вентиляции все жители страдают. При этом возможно возникновение таких неблагоприятных явлений:

• духота – воздух в подвальном помещении становится тяжелым, удушливым, спертым;
• отделка и половое покрытие потрескаются из-за постоянной влажности и резкой смены температурных режимов;
• фасад постройки начнет трескаться, что может повлиять на срок ее эксплуатации;
• если нет дополнительного покрытия, на первом этаже пол начнет отставать и трескаться;
• продукты в погребе будут быстро отсыревать и портиться;
• из-за процессов гниения воздух застаивается, что приводит к распространению неприятных запахов в помещении.

Погреб принято обустраивать таким образом, чтобы помещение контактировало с внешней стеной жилого сооружения.

Исходя из перечисленных выше факторов, становится понятной необходимость обустройства вентиляции подвального помещения. Это требуется в обязательном порядке в соответствии с нормами гигиены

Особенно это важно для небольших построек, где требуется периодически освежать воздух

Эффективный воздухообмен позволит не только хранить продукты значительно дольше, но и исключит опасность образования плесени и грибка.

Как обеспечить эффективную естественную вентиляцию гаража с подключением принудительной

Нужен совет специалиста. Имеется кирпичный гараж 3,7*6 высота потолка 2,3-2,7м., ж/б перекрытия, без ямы, деревянные полы, утеплённые ворота, грунт. воды высоко, гидроизоляция от земли не идеальна. По обоим сторонам ворот в стене на высоте 2м.,два вентиляционных отверстия 10 *15см.Изнутри гаража к ним приставил два вентилятора типа ELCO для подсоса свежего воздуха. В плиту крыши у дальней стены установлена асбестоцементная труба(Dвнутр.-98мм., Dнар.-116мм.) с возвышением над коньком прим.2м..Внутри «добрые люди» подсказали опустить её максимум до пола(10см.) По незнанию так и было сделано.К тому же сосед сбоку через гараж сделал пристройку сверху высотой 2,5-3м.от уровня крыш(аэродинамическая тень на мою трубу). В итоге имеем затхлый запах, высокую влажность(вода,снег с колёс) в сырую погоду и очаги коррозии на автомобиле.Поставлена задача сделать максимально эффективной естественную вентиляцию с возможностью подключения принудительной.

1.Достаточно ли будет сделать отверстие в вытяжной трубе (насверлить небольшие отверстия) (сумарная площадь?)) каким размером и на каком расстоянии от потолка? На мой взгляд так тяга будет лучше. 2.Банально обрезать трубу( расстояние от потолка?) 3.Как правильно подсоединить отвод,расчитать D патрубка,производительность вентилятора для принудительной вентиляции,чтобы не было обратной тяги при включении в1 и 2 варианте. 4.Можно ли обойтись без приточных отверстий 20-30см. от пола в воротах (передней стене) ,они есть,но не на том месте.

Тема думаю актуальна для многих автомобилистов.Заранее спасибо.

Механический воздухообмен

Принудительная вентиляция в гараже осуществляется за счет установки в отверстия для притока и вытяжки воздуха вентиляторов. Однако существуют и другие устройства, способные справляться с этой задачей.

Приведем лишь некоторые из них:

• Нагревательная лампочка. Ее установка производится в саму трубу. Благодаря ей происходит нагревание воздуха, а вследствие этого усиливается напор;
• Флюгер-диффузор. Крепится на трубу, выполняющую приточную функцию. Работает за счет напора ветра;
• Дефлектор. В отличие от флюгера-диффузора, устанавливается на вытяжке. Лучший обмен обеспечивается благодаря разжижению воздуха;
• Моноблок. Среди специалистов по вытяжке считается лучшим вариантом для обеспечения вентиляции в гараже. Благодаря этой системе у владельца появляется возможность контроля всего процесса воздухообмена. Воздухообмен, сделанный таким способом, будет самым эффективным по сравнению с естественным и комбинированным. Единственный минус – стоимость установки, которая может достигать 240 тысяч рублей и более.

Однако в некоторых случаях принудительная вентиляция в гараже своими руками может быть и совсем недорогой. Для этого нужно сделать то же самое, что и для установки естественной вентиляции: перфоратором проделать отверстия в противоположных друг другу стенах по диагонали и установить в них трубы. Далее на входные отверстия воздуховодов устанавливается по вентилятору.

Такая схема позволит регулировать воздухообмен в любое время года. Для того, чтобы зимой воздуховод и сам гаражный бокс не замерзали, можно поставить задвижки или регуляторы оборотов вентиляторов. А для сохранения помещения от влаги зимой специалисты советуют закрывать смотровую яму или погреб.

Естественный воздухообмен

Прежде чем приступить к работе, необходимо рассчитать диаметр отверстия канала, о чём уже говорилось ранее, однако в данном случае мы будем использовать иной метод. В этой ситуации на один квадратный метр площади помещения приходится полтора сантиметра сечения воздушного канала. Рассмотрим наглядный пример, где используем гараж, площадь которого 20 квадратных метров. Данное значение необходимо умножить на 1,5 сантиметров, где мы получим значение в 30 см. Именно таким должно получиться сечение отверстия канала.

Затем необходимо проделать в стенах специальные отверстия, учитывая, чтобы трубы могли спокойно в них заходить. Таким образом постепенно осуществляется монтаж естественной вентиляционной системы. Для создания отверстий используют перфоратор, с помощью которого пробиваются дыры в потолке. Отступ должен составлять не более 20 см. Если стены изготовлены из пеноблоков, то в процессе данной работы у вас не возникнет никаких трудностей.

В полученное отверстие необходимо вставить пластиковые либо другие трубы. Если для создания вентиляции используется железо, то отверстия в данном случае просто высверливаются.

Чтобы создать приток воздушных масс, отверстия проделывают и в стенах помещения. Их диаметр должен быть оптимальным для того, чтобы установить в проеме трубы. Это будет нашей приточной системой, через которую свежий воздух будет попадать в помещение. Таким же образом потом должна выполняться вытяжная канальная система. Необходимо будет пробить отверстие в противоположной стене, однако расположить его нужно максимально близко к крыше.

Для этого используются одинаковые инструменты. Трубы должны быть выведены на крышу. В результате у вас обустраивается естественная вентиляционная система в гараже.

Обратите внимание, что чем выше будет расположена вытяжная система, тем лучше, однако лучше всего придерживаться оптимальных вариантов. Считается, что отвод, который возводится над крышей, должен иметь длину в полметра

Только в этом случае вытяжная система будет считаться правильной. Образовавшиеся щели между трубами и камеры необходимо заделать с помощью герметика.

Виды вентиляции

Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.

Существует несколько видов вентиляции такого помещения.

Естественная

Естественная вентиляция – самый бюджетный вариант
Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.

Воздушные потоки перемещаются благодаря обычным физическим законам:

1. Разница в плотности холодного и нагретого воздуха.
2. Воздействие потоков ветра.
3. Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.

При использовании естественной вентиляции не забывайте:

1. В летнее время циркуляция воздуха заметно снижается.
2. Из-за резкого изменения давления могут появляться сквозняки.
3. Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.

Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.

Принудительная

Принудительная вентиляция требует тщательного проектирования

Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.

Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм

Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали

Комбинированная

Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования

Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.

Приточная

Приточная вентиляция не удаляет отработанный воздух, а обновляет его
В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.

Конструкция такой вентиляции выставляет собственные требования:

• Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
• Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
• Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.

В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.

Какое вентилирование подходит для погреба в зимний период?

Если подвал небольшого размера(обычно 5-7 м²), то эффекта от работы естественного вентилирования для хорошей сохранности овощей и консервирований в холодную пору года, будет вполне достаточно.

Особенности воздухообмена зимой характеризуются повышенной тягой, которая уменьшается с наступлением потепления на улице.

Суть естественной вентиляции состоит в наличии двух труб: вытяжной и приточной. Край первой устанавливается под потолком, и через нее выходит наружу легкий теплый воздух, а вторая должна заканчиваться внизу, недалеко от пола, и при помощи данного канала осуществляется приток.

Естественная вентиляция может быть упрощена до сооружения с одной трубой — вытяжной. Также может быть еще более экономичный вариант, когда оборудуют в наружной стене отверстие, и заслоняют его решеткой-жалюзи.

Если погреб расположен в большом помещении, то произвольная вытяжка может не дать желаемого результата. Тогда на помощь придет принудительная вентиляция для нормализации влажности воздуха. Отличается она от естественного проветривания в применении вентиляторов. Безотказно действует данная циркуляция и в безветренную погоду.

Существует еще один метод принудительной вентиляции. В верхней части вытяжки, располагают турбину(вращающийся дефлектор), которая создает дополнительную тягу.

Потоки воздуха приводят ее в движение, и вращают вентилятор, усиливающий вытяжной эффект.

Перед установкой вентиляции у владельцев погреба может возникнуть вопрос, на каком виде остановиться. Дело в том, что если площадь относительно небольшая, то установка принудительной вытяжки может принести вред хранящимся продуктам: слишком активное проветривание может пересушить овощи и они потеряют свои свойства.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
5. На крыше гаража повторяем операции пункта 3.
6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Механическая вентиляция

Механический вентиляционный узел – дорогой, но надежный и удобный вариант. Подходит только для металлического гаража утепленного минеральной ватой или пенополистиролом с обшивкой, а также для утепленного погреба.

В приточную систему нагнетание свежего воздуха с улицы проходит через клапан против обледенения. В системе воздух нагревается и подается в помещение. Через верхнее вентиляционное отверстие при помощи вентилятора отработанный воздух выводится из гаража.

Автоматический регулятор скорости подачи воздуха и температуры позволяет регулировать расход электроэнергии и отключать обогрев. Есть автоматы, которые позволяют выставлять включение и выключение вентилятора по времени, что тоже очень удобно.

Правильно сделанная простейшая вентиляция и утепление пола позволит снизить влажность в металлическом гараже на пятьдесят процентов.

Выбор технологического оборудования, материалов и комплектующих деталей

Прежде чем монтировать систему для организации циркуляции воздуха, надо разобраться с тем, что для этого понадобится и провести необходимые расчеты.

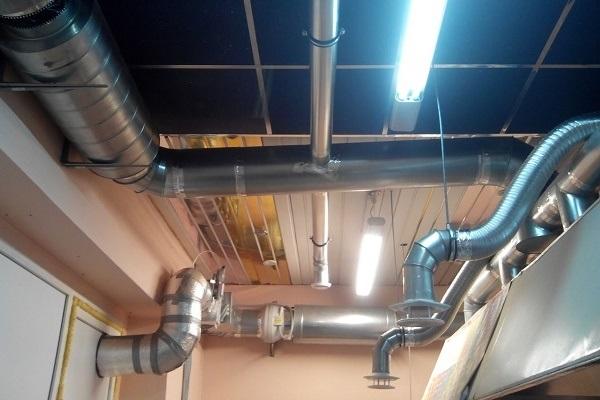

Важной деталью вентиляции являются воздуховоды, изготавливаемые из пластиковых труб. Некоторые для экономии финансовых средств используют вместо них канализационные трубы, однако они не очень качественные, и поэтому некоторые строители не советуют монтировать их в систему вентилирования

Также необходимо задуматься о покупке вентилятора, который будет использоваться для выведения воздуха. Средняя стоимость такого устройства составляет 4000-5000 рублей.

Закончив с выбором оборудования, приступают к подбору инструментов для выполнения работы. При монтировании вентиляции понадобятся такие инструменты:

• болгарка для обрезки труб;
• перфоратор, при помощи которого будут сверлиться отверстия;
• уровень;
• болты и шурупы для закрепления элементов.

Схемы вентиляции для гаража

В большинстве случаев частный гараж – это небольшое помещение для одной легковой машины. Плюс нередко часть пространства в нем отдана под верстак с инструментами и место для складирования покрышек, канистр и т.п.

Сделать в таком строении самостоятельно вентиляцию проще простого. Производить сложные расчеты по воздухообмену здесь не требуется. Достаточно знать пару формул и норм.

Схем организации вентиляции гаража существует две:

1. С естественным воздухообменом.
2. С принудительной циркуляцией воздуха между улицей и помещением.

Реализация обоих вариантов предусматривает установку двух вентиляционных отдушин с трубами – одна на вытяжку, вторая на приток. Принудительная схема вентиляции нуждается в электрическом вентиляторе. Но для большинства гаражей с избытком будет хватать обычной системы с естественной тягой воздуха. Она энергонезависима, предельно проста в монтаже и дешева.

Циркуляция воздуха в гараже с ямой при естественной вентиляции

Требующую электропитание проточную или вытяжную вентиляцию в гараже делать стоит только при наличии в нем отопления. При этом лучше всего оставить свой выбор на одной вытяжке. С ее помощью можно организовать вполне эффективный воздухообмен. А обойдется она не так дорого, как комбинированная приточно-вытяжная вентиляция. Последняя состоит из немалого количества дорогостоящего оборудования, требующего еще и дополнительных трат при эксплуатации.

Выбирая схему вентиляции гаража, необходимо также учитывать конструктивные особенности гаражного бокса. Если он стоит в ряду однотипных сооружений, то есть ограничения по проделыванию вентиляционных отверстий в некоторых его стенах. Трубы вентиляции получится вывести далеко не со всех сторон строения. Но для повышения естественной тяги они должны располагаться в гараже как раз с разных его концов.

В таком случае рекомендуется останавливать свой выбор на вытяжном, приточном либо комбинированном варианте. Эти виды вентиляции в гараже не так сильно зависят от месторасположения и размера воздуховодов. Здесь более важна будет мощность вентилятора.

Воздухообмен при принудительной вентиляции

Технология монтажа комбинированной вентиляции

У механической вентиляции существует хорошая альтернатива — это комбинированная система вентиляции гаража. Совмещая в себе (достаточно удачно) естественную систему воздухообмена и механическую (принудительную) вентиляцию, комбинированная система циркуляции воздуха отличается по определенным моментам.

Естественная вентиляция	Принудительная вентиляция	Комбинированная вентиляция
Приток и вытяжка воздушных масс в гараже находится в зависимости от погоды	Стабилизирует приток и вытяжку воздуха вне зависимости от погоды	Стабилизирует приток и вытяжку воздуха вне зависимости от погоды
Строгое соблюдение схемы расположения вентканалов	Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга)	Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга)
Энергонезависимая	Полностью зависит от подачи электричества	На половину зависит от подачи электричества

В комбинированной вентиляционной системе при расчете диаметра вентканалов действует тот же принцип, что и при естественной вентиляции гаража, то есть, сколько воздуха входит, столько должно выйти. Если монтаж комбинированной вентиляции проводится самостоятельно, то, выбирая встраиваемый вентилятор на вытяжку в гараж, необходимо рассчитать его производительность, и при покупке посмотреть в прилагаемых документах соответствие показателей, не забывая, что приток свежего воздуха должен соответствовать или быть выше нормы (180 л/ч).

Вариант самостоятельного расчета мощности в зависимости от объема вентилируемого помещения: воздух желательно сменять от пяти до семи раз в час. Значит, умножим объем гаража на кратность смены воздуха. Пример: объем гаража равен 54 м3. Умножаем на 5, получается 270 м2. Эта цифра и есть рекомендованная производительность вытяжного вентилятора.

Устанавливая комбинированную вентиляцию в гараже можно быть уверенным в ее эффективной работе в любое время года. При этом один вентилятор потребляет меньше энергии, чем несколько.

Выбор, какая система вентиляции гаража подойдет в каждом конкретном случае, решают сами автовладельцы. Они должны знать, что если существуют нижние уровни в гараже (смотровая яма, технический подвал, погреб), то необходимо разобраться в особенностях проектирования и монтажа вентиляции и этих построек.

Нюансы по монтажу и советы по расчету

Гаражная вентиляция с естественным воздухообменом должна проектироваться так, чтобы между ее нижней и верхней точками было расстояние около 3-х метров. Если будет меньше, то тяга выйдет пониженной.

Элементы вентиляционной конструкции

Чтобы зимой гараж не промерз, необходимо иметь возможность регулировки проходящего через вытяжку объема воздуха. Для этого рекомендуется выбирать для монтажа вентиляционные решетки с регулируемыми жалюзи. При необходимости их можно прикрыть, а после открыть на полную.

Воздухообмен при принудительной вентиляции с подогревом

Если отопления в гаражном боксе нет, а иногда обогрев требуется, то стоит смонтировать приточную систему вентилирования с нагревательным элементом. Такая вентиляция в гараже позволит быстро нагреть его, когда надо. Электрический воздухонагреватель потребляет немало электроэнергии. Но для недолгих включений его на обогрев при необходимости отремонтировать автомобиль в зимнее время – самое то.

Схема вентиляции для гаража с обогревом

Каждая из труб (вытяжка и приток) на всем своем протяжении должны иметь одинаковый диаметр. Сужения здесь недопустимы, а поворотов должно быть минимум. Благо в большинстве гаражных помещений их можно сделать вертикальными без горизонтальных отводов.

Схема принудительного вентилирования

Механические системы вентиляции в гараже организованы следующими схемами.

Вариант 1:

• вентилятор устанавливается внизу стены, закрывая приточный канал;
• вытяжной вентилятор монтируется вверху (потолок, стена) на противоположной короткой стороне.

Воздухообмен осуществляется путем искусственного нагнетания свежего потока. Отработанный выводится наружу вытяжным механизмом. Вентиляторы притока, вытяжки приобретаются одинаковой мощности.

Вариант 2

Модифицированный первый способ, когда к проемам дополнительно устанавливаются воздуховодные каналы. Вентиляторы размещаются на входе (осевые) либо внутри воздуховодов (например, канальные).

Вытяжной канал возможно установить по периметру помещения, оснастив воздухозаборными решетками через определенное расстояние. Целесообразно, когда воздушная среда загрязняется быстро (ремонтные, сварочные, покрасочные работы).

Зачем гаражу нужна вытяжка

Вытяжки в гаражах встречаются чаще, чем смотровые ямы в них. Отсутствие приточных дефлекторов и вытяжных труб говорит о том, что гараж либо не эксплуатируется, либо его хозяин тяжело болен. Скорее всего, въезд в него зарос травой или завален снегом, счищенным от соседних ворот. И если летом в нём царит затхлость и запустение, то весной и осенью – сырость и плесень превращает все его внутреннее содержание в ржавый и ненужный хлам.

Однажды, приобретя такую несуразную постройку, её владелец волей-неволей начинает размышлять над вопросом, как сделать вытяжку в гараже правильно. Вот именно в этом случае следует сопоставить все исходные данные, позволяющие принять решение о том — нужна ли вытяжка в гараже. Для корректного решения любой функции нужны верные аргументы:

• помещение будет использоваться постоянно с ежедневными поездками;
• в нём будут все инженерные коммуникации;
• будет обустроен погреб, который должен исполнять свои прямые обязанности;
• смотровая яма станет обязательным атрибутом всего гаражного комплекса;
• машина будет ставиться эпизодически;
• будут обустроены погреб и смотровая яма;
• погреб задействован не будет;
• машина не будет храниться в гараже. Её нахождение там будет лишь редкой, вынужденной мерой;
• погреб и смотровая яма использоваться по назначению не будут. Их обустройство вызвано лишь желанием поддержать общий порядок в своём хозяйстве.

Для каждого из этих случаев использования собственности потребуется и своё обустройство. В том числе и наличие правильно организованной вытяжки для конкретного случая. И если в первом варианте не обойтись без организации функциональной приточно-вытяжной вентиляции, то в последнем – все проблемы решит естественная вентиляция.

Важно: при решении задачи о том, как правильно сделать вытяжку в гараже следует иметь ввиду, что рекомендуемые СНиПом объёмы воздухообмена необходимо соотносить с функцией вентилируемого помещения. Воздухообмен в 60-м3/час на 1-го человека, рекомендуется им только для жилого помещения

Гараж и тем более погреб к таким помещениям не относится. Даже для спальни рекомендуется только 30-м3/час на 1-го человека.

Вентиляция СТО и гаража — методика упрощенного расчета расходов воздуха

В гараже или на СТО, в мастерских постоянно происходит выхлоп из транспортных средств таких газов, как окись углерода (CO) и окись азота (NOх). Данные окиси являются очень опасными для человека. Обеспечение вентиляцией таких помещений является мерой необходимой, обязательной и важной.

Гаражи и мастерские с площадью более 50 м2 всегда должны быть оборудованы механической принудительной вентиляцией. Гаражи или мастерские с меньшей площадью могут быть оборудованы естественной вентиляцией с удалением отработанного воздуха через вытяжные каналы, площадь сечения этих каналов должна быть не меньше 0,2% от общей площади гаража или мастерской.

Необходимый воздухообмен в час

Минимальный воздухообмен может быть следующим

• на стоянке автомобилей кратность должна быть не менее 4 до 6
• на СТО или мастерских кратность может быть взята в пределах от 20 до 30

Приток воздуха в гараж может быть определен по следующей формуле

Q = общая подача воздуха (м 3 / ч)n = требуется смен воздуха в час (ч -1)V = объем гаража (м 3 )

Содержание CO в воздухе

Необходимое количество приточного воздуха может быть также определено по содержанию во внутреннем воздухе оксида углерода q CO, который в свою очередь определяется по следующей формуле

q CO = (20 + 0,1* l 1 )c 1 + 0.1 c 2* l 2 (1)

q = количество CO в воздухе (м 3 / ч)
