Вентиляционные пластиковые трубы для вытяжки: нюансы выбора и монтажа

Прокладка коммуникаций в доме или квартире не так проста, как это кажется на первый взгляд. Чтобы оборудование работало нормально, а также и не было претензий проверяющих инстанций, необходимо произвести монтаж с учетом всех норм и правил, не забывая и об эстетической составляющей.

Мы расскажем вам, как грамотно подобрать наилучшие трубы для вытяжки, ориентируясь на их технические и практические качества. У нас вы узнаете, как выбрать оптимальное сечение и рассчитать его размер. Вместе разберемся в наборе компонентов, из которых собирают вентиляционные каналы.

Самостоятельным мастерам мы предлагаем два варианта монтажа пластиковых воздуховодов. Представленная к рассмотрению информация дополнена схемами, фото-подборками, видео-руководствами.

Основные виды вытяжки и их особенности

На данный момент существует несколько разновидностей кухонных вытяжек. Каждая из них обладает своими недостатками и преимуществами. Но главное отличие заключается именно в принципе действия.
Проточные вытяжки

Работают они по принципу воздухообмена. Подобные вытяжки затягивает воздух из кухни и пар, а затем через вентиляционные каналы выбрасывают все это в общий канал вентиляции всего здания или же на улицу. Это позволяет более эффективно удалять неприятные запахи. При этом свежий воздух поступает с улицы через неплотно закрытые окна. Стоит отметить, что подобные системы считаются самыми эффективными. Это достигается благодаря тому, что вытяжка, затягивая загрязненный воздух, освобождает достаточно места для чистого. Однако главный недостаток такой системы вентиляции – это необходимость оборудования воздухоотвода. Он необходим для вывода загрязненного воздуха.

Рециркуляционные системы

Их принцип работы значительно отличается от предыдущего. Вытяжки без воздуховода для кухни, фото которых представлены в статье, втягивают пары и загрязненный воздух в свой резервуар. Делается это при помощи достаточно мощного мотора. Попав в систему, воздух проходит очистку. При этом потоки проходят через специальные фильтры. Уже очищенный воздух поступает обратно в помещение. Стоит отметить, что вытяжка без воздуховода обычно оснащается двухсторонней системой фильтрации. Это делает очистку потоков более эффективной. Так, первый фильтр способен очистить воздух от достаточно грубых частиц нагара, копоти и жира, а второй осуществляет более глубокую очистку, удаляя те частицы, которые создают неприятные ароматы.

Металлический короб из нержавеющей стали

Короба для кухонных вытяжек из нержавеющей стали изготавливают различной высоты и ширины, что сказывается на стоимости готовых решений. Обычно для маскировки воздуховода выбирают изделия стандартных габаритов.

Как выглядит: фото

Преимущества и недостатки конструкции

Такие воздуховоды изготавливают из шлифованной или зеркальной нержавейки толщиной от 0,8 до 1 мм. Изделия покрывают порошковой полиэфирной краской.

Декоративный короб из стали имеет прямоугольную или квадратную форму сечения. Он способен легко замаскировать телескопический воздуховод.

Такие короба идеально подходят для интерьеров в стиле лофт, техно и хай-тек.

Основные преимущества металлических коробов для вытяжки — высокая прочность и долговечность. Конструкции из нержавейки не боятся ржавчины и механических повреждений. Однако такие короба имеют и некоторые недостатки:

• Сложность установки, что связано с большим весом элементов.
• Необходимость подбора надежных креплений.
• Глянцевая поверхность материала хорошо сохраняет капли жира и отпечатки пальцев.
• Повышенная шумность — материал способен усиливать звук эксплуатируемой вытяжки, особенно, если внутри него проложена гофра.

Такие особенности материала стоит учитывать при выборе конструкции из нержавеющей стали.

Особенности монтажа

Для самостоятельного монтажа короба из нержавейки понадобится подготовить болгарку и аппарат для сварки.

Последовательность работ:

• Из металлических листов вырезают элементы короба, учитывая припуск на сварку
• Листы собирают внахлест, соединяя их между собой сварочным аппаратом.
• На задней стенке выполняют отверстия для крепежных элементов.

Важно! Самодельные конструкции лучше устанавливать для маскировки небольших воздуховодов.

Для установки готовых решений необходимо только подготовить отверстия в стене для крепления и зафиксировать изделие на дюбеля и саморезы.

Примерная стоимость обустройства

Метровый П-образный короб длиной до метра, высотой 20 см и шириной 22,5 см может стоить до 8 тыс. рублей. Изделие из нержавейки высотой 12 см стоит 2 тыс. рублей.

Изготовление и установка короба своими руками

Если вы хотите сэкономить, можно сделать кожух самому. На подготовительном этапе определяют место его установки, снимают необходимые размеры, закупают материал, готовят инструмент.

Необходимые инструменты и материалы

Понадобятся:

• ножницы по металлу;
• заклёпочник;
• молоток;
• плоскогубцы.

Из материалов будут нужны:

• листы из оцинковки
• клепки.

Примерная цена материалов составит около 500 рублей.

Чертежи и схемы

Короб для потолочной разделки:

Схема кожуха потолочно-проходного устройства:

Монтаж короба в потолке:

Вывод дымовой трубы через потолочно-проходное устройство:

Схема установки разделки потолка:

Проход на крышу:

Расчет размеров

Размер короба определяется нормативами СНиП по размерам разделки в 500 мм при деревянных перекрытиях. Когда перекрытия защищены армированным слоем штукатурки в 25 мм, или железом с асбестовой прокладкой под ним толщиной не менее 8 мм, размер уменьшен до 380 мм.

На крыше от внешней поверхности трубы до границы сгораемых конструкций должно быть не менее 130 мм (13см).

Толщина разделки должна перекрывать толщину перекрытия (потолка) не менее, чем на 7 см.

Стороны основания кожуха по периметру необходимо вырезать на 5 см больше, чем размер разделки, чтобы их можно было бы прикрепить к перекрытию.

Ход работ

Самодельный короб изготовляют из оцинкованных листов, отрезанных по размерам:

• в днище находят через прочерченные диагонали центр;
• пробивают гвоздиком дырку, вычерчивают окружность;
• через дырку ножницами вырезают отверстие под диаметр трубы.

Боковины делают из 4-х листов, скрепляют их заклепочником не менее, чем по 4 заклепки на один шов.

Предварительно нижние части обгибают на ширину 5 см и через них приклепывают получившуюся конструкцию к основанию.

Этапы монтажа

Установку короба производят в заранее просверленное отверстие в перекрытии.

На стропильных соединениях делают опоры из деревянного каркаса или из металлопрофилей.

На эти опоры устанавливают готовый кожух.

В него через отверстие вставляют сегмент дымовой трубы, крепят с предыдущим элементом.

Крышная разделка для «сэндвичей» выполнена в виде железного конуса, расположенного под определенным наклоном на пластине. Трубная конструкция вставляется в конус. Герметизация производится при помощи уплотнителя. Часть фартука заводится под вышележащий лист кровельного покрытия.

Крышные разделки могут быть также другого вида, например, из полимерных материалов на металлическом основании.

Декоративную отделку дымоходов выполняют обшивкой подходящего по стилю крыши материалом по каркасу из металлопрофилей.

Основные производители

Количество воздуха, которое может пропускать труба, увеличивается с ее диаметром. Например, воздуховод, у которого объём сечения составляет 100 мм, может пропускать за 1 час 300 кубометров. Вместе с тем вентиляционная система будет источником шума, если труба имеет небольшой диаметр. Многие фирмы специализируются на изготовлении воздуховодов по индивидуальным габаритам. На российском рынке присутствуют такие компании:

• СпецПолиПласт. Специализируется на производстве изделий прямоугольной и круглой формы как по индивидуальному заказу, так и в стандартных размерах.
• Полекс Групп. Изготавливает вентиляционные пластиковые трубы.
• Экотрейд. Предлагает материалы, стойко переносящие внешние факторы.
• Прогресс. Использует в производстве полипропилен и полиэтилен. Осуществляет изготовление по схеме заказчика или по штатным схемам.

Компания Вентс производит гибкие воздуховоды, находящие применение на промышленных объектах. Также устанавливают их в офисах. Эти объекты имеют в своей основе спираль, сделанную из металла, обтянутую поливинилхлоридом. Другая компания — Эра предлагает рынку трубы с размерами 55 на 110 мм. Длина этих материалов варьируется от 50 до 200 см. Они используются при пониженных температурах.

Рекомендуем ознакомиться: Регулируемые вентиляционные решетки

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне. Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Какой воздуховод выбрать: круглый или прямоугольный

Круглые трубы обладают лучшими аэродинамическими свойствами. Но из-за своей формы их неудобно подвешивать и встраивать в стену.

По этой причине в большинстве домов можно наблюдать пластиковую прямоугольную вентиляцию. Особенности формы ухудшают аэродинамику, но подобные каналы удобнее монтировать под потолком или вдоль стены.

Прямоугольные каналы легко скрыть или эргономично встроить в дизайн. Источник fasaddomstroy.ru

Если в помещении не важна эстетика – используйте круглые детали. Если вентиляция является частью дизайна, то предпочтительнее использовать прямоугольные каналы. По деньгам выходит примерно одинаково.

Заземление и зануление

Любая бытовая техника, работающая от подачи электричества, требует заземления по правилам техники безопасности. Ведь бывают случаи, когда прибор может ударить током при простом прикосновении, даже если на нем нет влаги. Поэтому во время монтажа кухонной вытяжки следует выполнить заземление для корректной дальнейшей работы устройства. Такой провод зачастую желтого цвета с зеленой полоской. Если под прибор устанавливается специальная евророзетка, то в таком случае заземление можно не делать.

Любая бытовая техника, работающая от подачи электричества, требует заземления по правилам техники безопасности.

О занулении также не стоит забывать. Нулевой провод необходимо подсоединить к глухой нейтрали. На щите со счетчиками находится скрытая труба в стене, из которой могут выходить провода. Именно в это место следует присоединять провод зануления.

О занулении также не стоит забывать.

Совет. Не стоит делать зануление к трубам или батареям.

Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

• устойчивость к ржавчине;
• простота сборки;
• низкая стоимость;
• гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
• малый вес, благодаря которому гораздо проще осуществить монтаж;
• отсутствие шумов во время работы вытяжки.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

• алюминий является простым и универсальным материалом;
• изделия стоят дешево;
• быстрый и простой монтаж;
• конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

• Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
• Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
• Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия

Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными

Основные достоинства подобных моделей:

• Относительная дешевизна.
• Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
• Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.

Некоторые минусы:

• для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
• для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
• большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
• для герметизации каналов потребуется использование специальных средств;
• в процессе эксплуатации ощущается сильный шум.

Технические характеристики и свойства

Для изготовления пластиковых воздуховодов применяют 4 вида полимеров: полиэтилен, полипропилен, поливинилхлорид (ПВХ), фторопласт (ПВДФ). Рассмотрим характеристики каждого вида.

Полиэтиленовые пластиковые воздуховоды используются в основном в загородных домах с сезонным проживанием. Они имеют защиту от ультрафиолета и антистатическое покрытие. Полиэтилен устойчив к перепадам температур, его можно использовать и снаружи, и внутри помещения. Безопасная эксплуатация полиэтиленовых труб гарантирована в диапазоне от — 45С до +75С.

Полипропиленовые воздуховоды используются для подключения вытяжки из-за низкой стоимости и простоты монтажа. Полипропилен хороший диэлектрик, устойчив к агрессивным средам, но не выдерживает низкие температуры, поэтому применяется только в тёплом помещении.

Важно! При превышении температурной нормы + 85С материал горюч и легко плавится. Можно найти разновидности с огнестойкими составляющими.

*

Основные качества вентиляционных коробов их ПВХ – лёгкость, прочность конструкции и недорогая цена. Диапазон температур для эффективной эксплуатации от 0С до 80С, температуру ниже нуля не переносят. Нагрев выше +120С опасен для здоровья, изделие начнёт выделять хлор. ПВХ-трубы активно используются при монтаже вытяжки, если температура при использовании не превышает рекомендуемый порог.

Вентиляционные короба из фторопласта отличаются прочностью и устойчивостью к агрессивной среде. Они способны выдерживать кислотно-щелочные пары, поэтому в основном используются для вентилирования агрессивного воздушного потока на производстве. Температура безопасной эксплуатации от -40С до +140С. Из-за высокой стоимости и повышенной газопроницаемости материала их редко используют в квартире.

Правила выбора сечения воздуховода

Воздуховоды бывают из пластика и алюминия, гофрированные и круглые. Прямоугольные конструкции гармонично смотрятся на фоне прямоугольных шкафов.

Круглые воздуховоды более эффективные из-за меньшей сопротивляемости при прохождении воздуха. Гофрированные трубы мягкие, легко гнутся под любым углом и невесомы.

Они плохо изолируют шум и во внутренней поверхности, имея ребристую структуру, быстро загрязняются. При монтаже рекомендуется растягивать складки гофры максимально, чтобы уменьшить рельеф для скопления грязи.

Чтобы получить результат хорошей очистки и притока свежего воздуха, а также чтобы работа воздуховода велась без перерыва и шума, необходимо рассчитать размеры и диаметр воздуховода.

Диаметр этой конструкции должен совпадать или быть чуть больше диаметра для вывода у вытяжки. Меньший диаметр снижает пропускную способность и эффективность работы, так как увеличивается сопротивляемость проходимого воздуха.

Еще уменьшается сама мощность используемой вытяжки. При монтаже воздуховода нельзя планировать острые углы, углы в 90°. Чтобы воздух не имел возможности возвращаться, надо установить обратный клапан.

Вентиляционные каналы должны находиться над варочными поверхностями. Длина труб для вывода воздуха предусмотрена не более 3 метров.

Чтобы вытяжка максимально использовалась и работала правильно, расстояние между плитой и вытяжкой сохраняют не более 75 см.

При выборе вытяжек для кухни и коробов для декора нужно опираться на технические параметры, размеры кухни, личное предпочтение, финансовое положение. Также изучить характеристики материалов, их функциональность.

Учитывая все пункты, можно подобрать приемлемые варианты вытяжки для вашей кухни. Приобрести короб или сделать своими руками, скрыть громоздкие и некрасивые части воздуховода. И ваша кухня приобретет индивидуальный стильный вид.

Размеры

К разновидности прямоугольных воздуховодов относят плоские изделия. Они привлекают своими компактными размерами, за счет чего их легко спрятать. Существует три стандартных размера:

• 110х55 мм. Данный размер используется для работы с вытяжкой, производительность которой составляет не больше 300м3/час;
• 120х60мм. Такая конструкция может пропустить больше воздуха, но не больше 350 м3/час;
• 206х60 мм. Эти изделия являются самыми крупными. Их установка осуществляется к вытяжке с высокой производительностью, когда необходим высокий уровень очистки воздуха от запаха.

Лучше всего подобрать воздуховод с аналогичным либо большим диаметром, чем параметры выхода с вытяжки. При использовании трубы меньшего диаметра ухудшается производительность вентиляции. Вместе с этим возрастет уровень шумов, двигатель вытяжного устройства будет функционировать в усиленном режиме. Данные составляющие приведут к быстрому износу оборудования.

По всему воздуховоду должно присутствовать минимальное количество изгибов. При их наличии необходимо соблюдать угол не более 90 градусов, так как каждый угол понижает производительность на 10%.

Общая длина воздуховода не должна быть больше трех метров. Каждый метр понижает эффективность вентиляционной системы на 10%.

Материалы для выбора коробов для кухни, преимущества и недостатки

Декоративные короба, скрывающие элементы вентиляционной системы, выполняют не только функцию декора, но и снижают шум электродвигателя вытяжки

Важно, из какого материала выполнен короб

Он должен быть стойким к воздействию влаги, перепадам температуры, не подвержен химическому и механическому воздействию при приготовлении пищи.

Короб из любого материала необходимо регулярно очищать от пыли, жира и грязи. Материалы, из которых изготавливают короба, имеют свои плюсы и минусы.

Поэтому при покупке или самостоятельном изготовлении необходимо это учитывать. Конструкции выполняются из следующих материалов: пластик, металл, дерево и гипсокартон.

Пластиковая конструкция

Пластик – это поливинилхлорид. Пластиковые короба имеют круглую и прямоугольную форму. Прямоугольный короб более органичный, и хорошо смотрится со шкафами на кухне.

Быстро и легко собирается. Материал обладает большой звукоизоляцией, прочный и имеет длительный срок службы, не подвержен коррозии. Легко режется и подгоняется по месту. Он очень легкий по весу.

К недостаткам пластика можно отнести то, что белый цвет со временем становится желтый, матовый, серый. Образовывает вмятины под тяжестью предметов или от механического воздействия.

Через некоторое время его поверхность становится пористой, куда проникает пыль и грязь, которую сложно удалять. При сборке соединений элементов из пластика нужно соблюдать последовательность.

Для герметичности, чтобы грязный воздух не попадал на поверхность короба и не проникал в помещение, следует наносить силикон на стыки. В продаже много различных стыковочных деталей для соединения.

С их помощью каналы соединяют в любых направлениях и под любым углом. Крепеж конструкции необходимо ставить часто по всей длине на расстоянии не менее метра, а также укреплять в местах стыка деталей между собой.

Конструкция из металла

Короб или вытяжка из металла более надежная конструкция. Нержавейка является идеальным исходным материалом. Обычный металл покрывается краской на порошковой основе.

Нержавейка легко моется, не впитывает грязь, прочная и долговечная. Отличается стильным современным дизайном. На ней не видно царапин. Материал не подвержен коррозии.

К недостаткам относятся – высокая цена и наличие однообразной гаммы цветов. Сложность сборки, необходимость соблюдения точности замеров. Конструкция тяжелая и требует надежного крепления.

Короб из этого материала не защищает от шума, а также на поверхности остаются отпечатки пальцев, которые сложно стирать. Он не всегда вписывается в интерьер мебели, смотрится громоздко.

При сборке каркаса из металла используют сварку и режут болгаркой. Если лист металла тонкий, заменяют сварку клеем по металлу. Листы накладывают внахлест.

Конструкции из гипсокартона

Дешевый легкий материал – гипсокартон отличается простотой сборки любой конфигурации и формы. Необходимо установить металлические профили для монтажа.

Позволяет собрать короб для скрытия воздуховода в течение короткого времени

При работе с гипсокартоном необходимо соблюдать осторожность, так как материал довольно хрупкий

Материал удобен и прост в обработке, поэтому короб можно изготовить и собрать самим, без лишних трат и привлечения мастера. Готовый короб можно обработать, зашпаклевать и применить финишную отделку плиткой, обоями, мозаикой и другим материалом для декора.

При правильной эксплуатации и предварительной обработке от воздействий, он прослужит долго.

Короб декоративный из древесины

Короб из древесины гармонично смотрится с кухонным гарнитуром из того же материала. Обладая теми же свойствами, он будет частью кухни, дополняя дизайн определенного стиля, исполняя еще и функциональное назначение.

Дерево – это экологический надежный добротный материал, требующий незначительного ухода. Недостаток – тяжесть готовой конструкции.

Вентиляция на кухне

Наличие венткороба на кухне многих раздражает, так как он занимает существенную часть полезного пространства, как считают некоторые. Его демонтаж может освободить дополнительные 0,5 кв. м площади, но делать так нельзя.

Самостоятельное удаление такого элемента вентиляционной системы, как потолочный короб, может привести к следующему:

• вентиляционная шахта формируется по принципу пирамиды, когда идущие ниже короба служат опорой для верхних, поэтому демонтаж любого короба ослабляет конструкцию в целом, так как верхние элементы системы лишаются опоры;
• удаление вентиляционного короба в отдельно взятой квартире приводит к тому, что для помещений, находящихся ниже в плане этажности здания, перекрывается доступ к системе воздухообмена.

В связи с перечисленными причинами, Жилищная инспекция всегда чутко реагирует на факты нарушения, связанные с общедомовыми коммуникациями. Поэтому минимум, что вам грозит в случае демонтажа такого элемента кухни, как короб для вентиляции, – это вынесение требования о его восстановлении.

Применение вентиляционных труб в быту

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В старых домах советской постройки с небольшими квартирами и неплотными дверьми вентиляция на кухне и в ванной одновременно удаляла и часть воздуха из жилых комнат. Короба вентиляции при этом встраивались в конструкции здания. В частных домах вентилирование не предусматривали вообще — ситуацию с углекислотой спасала печь с дымоходом: воздух для топки печи забирался из дома и удалялся вместе с продуктами сгорания топлива за пределы жилого помещения. В дома и квартиры свежий воздух поступал через неплотности в деревянных окнах и дверях. Гарь и копоть просто оседала на стенах и потолке — их приходилось каждый год белить.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Что необходимо знать для монтажа качественной вентиляции

Вентиляция — это сложная инженерная коммуникация, на КПД которой влияет даже расположение плиты.

При устройстве воздуховода для кухонной вытяжки важно знать следующие правила:

1. Каждый поворот трубопровода уменьшает производительность вытяжки на 10%.
2. Максимальная длина для нормальной работы воздуховода — 3 м. С каждым лишним метром производительность системы уменьшается на 15%.
3. Тупые углы при поворотах трубопровода нарушают естественный отток воздуха.
4. В частных домах наружную вентиляционную трубу, ведущую на крышу, обязательно утепляют, чтобы в холода не образовывался конденсат.
5. На вход в вентиляционную шахту обязательно устанавливают обратный клапан для устранения обратной тяги.

Плита на кухне должна максимально близко располагаться к вентиляционному каналу, чтобы агрегат работал эффективно.

Как собрать пластиковый воздуховод

Принцип сборки пластикового короба (воздуховода) для вытяжки называется «раструб – труба», и он довольно прост. Главное — подобрать комплектующие правильных размеров, точно вымерять и отрезать фрагменты трубы.

Последовательность действий:

1. Сначала составляем проект-схему воздуховода с точным масштабом, чтобы определить количество поворотов, соединений и других элементов конструкции.
2. Закупаем комплектующие.
3. Начиная от вытяжки, собираем короб согласно маршруту, указанному в проекте.
4. Соединяем короб с вентиляцией.
5. Проверяем, правильно ли выполнена работа.
6. Герметизируем соединения.

Watch this video on YouTube

Советы специалистов

Рассмотрим некоторые нюансы маскировки вытяжной трубы.

Как маскировать стояки отопления

Маскируют стояки отопления несколькими способами.

Заделывают трубы в стену или пол. Способ трудоемкий, но главный его недостаток – при повреждении трубы или протечке, стену или пол придется разбирать.

Скрывают трубы декоративным коробом из гипсокартона. Размечают место для крепления металлического каркаса с учетом того, что между трубой и коробом должно быть не менее 3 см пространства. Крепят каркас с горизонтальными перемычками. Затем обшивают его листами ГКЛ. Стыки обклеивают серпянкой, шпатлюют, затирают. Далее оформляют короб декоративными материалами либо окрашивают в тон помещения.

Подобным образом, можно замаскировать трубы канализации, водопровода, а при соблюдении мер безопасности – газопровода.

Маскировку таких коммуникаций лучше проводить в период их прокладки, что позволит установить короба в наибольшей степени незаметно.

Что лучше гипсокартонный короб или натяжной потолок?

Потолок совсем спрячет рукав, его не будет видно. Но если у вас потолок ниже 2,60 в кухне, то вариант размещения воздуховода над подвесным потолком исключен.

Навесной потолок, обустроенный из панелей или потолочных плиток, в случае необходимости, можно легко разобрать. Иногда требуется демонтировать только часть конструкции, находящуюся под воздуховодом.

Как установить гофру на вытяжку

Гофрированные воздуховоды представляют собой мягкие, невесомые изделия из алюминия. Удобны в монтаже, хорошо изгибаются под любым углом.

Во время установки гофру лучше растягивать, чтобы впоследствии грязь не накапливалась в её ребристой поверхности.

Диаметр рукава должен либо совпадать, либо чуть превышать размер выводного отверстия у вытяжки. В это отверстие устанавливают пластиковый цилиндр с обратным клапаном.

На данный цилиндр надевают конец гофры и закрепляют хомутом. Другой конец гофры соединяется аналогично с вентиляционным отверстием через специальный воздуховод. Включают вытяжку, прикладывают к ней лист бумаги. Если бумага держится, значит тяга есть.

Основные характеристики пластиковых деталей

Свойства труб необходимо знать, чтобы правильно спроектировать и установить вентиляционную систему в квартире или доме. Характеристики элементов могут отличаться в зависимости от места установки (над потолком из гипсокартона, в шкафу, на чердаке) и от геометрии помещения.

Рассмотрим, какие особенности становятся решающими при выборе.

Материал изготовления воздуховодов

В продаже вы можете встретить продукцию для создания вентиляционных конструкций из четырех видов материала, которые в быту принято называть пластиковыми:

• поливинилхлорид;
• полипропилен;
• полиуретан;
• полиэтилен.

Поливинилхлорид. Легкие, недорогие, простые в установке воздуховоды ПВХ – наиболее распространенный материал для сооружения бытовых вентиляционных конструкций. Они прочны, герметичны, но имеют некоторые ограничения.

Их нельзя нагревать до 160°С, так как начинает выделяться вредный для всего живого хлор, а по нормативам верхняя планка нагрева без риска для здоровья человека – +120°С.

Трубы ПВХ подходят для установки на кухне или в санузле, их использование запрещено там, где существует вероятность нагрева до 160-180°С – например, в саунах или в комнатах с камином

При понижении температуры ниже +5°С ПВХ становится ломким, поэтому для монтажа вентиляционной системы в помещениях с временным проживанием лучше выбрать другой вид труб, например, из полиэтилена или виниуретана.

Полипропилен – прекрасный диэлектрик, не гигроскопичен, имеет высокую стойкость к агрессивным химическим средам. Предел прочности примерно в 4 раза превышает аналогичный показатель изделий из полиэтилена высокого давления.

Главный недостаток – горючесть, максимально возможная температура – +85ºС. Однако существует огнестойкая разновидность с антипиреновыми добавками – PPS.

Полиуретан по своим характеристикам напоминает ПВХ, но выдерживает более высокие температуры – до +280ºС.

Особо прочным считается виниуретан, армированный стальной спиралью. Он подходит для вытяжки, так как имеет прекрасную стойкость к механическим повреждениям и гибкость, позволяющую разворачивать воздуховод под любым углом

ПНД – полиэтилен низкого давления. Не растрескивается со временем и, в отличие от ПВХ, легче переносит отрицательные температуры (актуально для домов с временным проживанием). Возможная теплостойкость – до +80ºС, охлаждение – до -50ºС. Легок в обработке, как и все виды пластиковых изделий.

Полипропиленовые и полиэтиленовые трубы для бытовой вентиляции используются редко, лидируют изделия их ПВХ.

Галерея изображений

Фото из

Вывод фанового стояка на улицу

Разметка стены для установки хомутов

Установка хомутов в закрепленные дюбеля

Сооружение стояка из канализационных труб

Виды труб по степени гибкости

Существует две категории вентиляционных пластиковых труб для вытяжки – жесткие и гибкие. Иногда необходим и комбинированный вариант, но гораздо реже. Если вытяжку устанавливают рядом с вентиляционным отверстием, в сложной конструкции необходимости не возникает.

При покупке жестких труб круглого или прямоугольного сечения необходимо приобрести и комплект дополнительных деталей, чтобы оформить повороты или места переходов.

Для сборки короткого воздуховода для вытяжки, размещенного над кухонным шкафчиком, использовались прямоугольные каналы ПВХ и соединительные угловые элементы из аналогичного материала

Наряду с жесткими прямыми трубами применяется гофра – гибкие изделия из полиуретана или алюминия, позволяющие обходиться без угловых деталей.

Использование в качестве воздуховода гофрированной трубы из алюминия, имеющей перед пластиковыми аналогами два преимущества: огнестойкость и более высокую прочность

Гофрированные изделия более экономичны, но проигрывают в дизайне. Чтобы сохранить красивый вид интерьера, их лучше замаскировать под подвесными конструкциями или расположить в «слепой» зоне – на шкафах у стены.

Разновидности элементов по форме сечения

В зависимости от конфигурации трубы выделяют воздуховоды следующих типов:

• круглые;
• прямоугольные;
• плоские.

Форма сечения во многом сказывается на технических характеристиках и способе монтажа. Например, прямые круглые трубы обладают лучшей пропускной способностью и прекрасной шумоизоляцией, так как воздух, перемещаясь вдоль гладких стенок, практически не встречает препятствий (за исключением угловых секторов).

Однако из-за цилиндрической формы могут возникнуть проблемы с установкой.

Вариант монтажа трубы круглого сечения, ведущей от вытяжки к вентиляционному отверстию на смежной стене. Элементы монтажа: 4 отрезка трубы, 3 круглых угловых колена 90º, редуктор (+)

Прямоугольные воздуховоды плотно прилегают к любым ровным поверхностям (стенам, потолку, стенкам кухонных шкафчиков), поэтому устанавливать их гораздо легче. Но существует один недостаток – неравномерность распределения воздуха, из-за которой возникает сильный шум.

Оптимальное решение для установки вентиляции над подвесным потолком: легкие пластиковые трубы прямоугольного сечения с комплектом переходников и выходной круглой трубой (для снижения уровня шума)

Плоские воздуховоды – это те же прямоугольные, но имеющие большую разницу в размерах ширины и высоты сечения (например, плоские каналы 110 мм х 55 мм). Благодаря компактности они часто используются для монтажа при дефиците свободного пространства (например, над подвесными конструкциями или над высоко подвешенными шкафчиками).

Как выбрать размер сечения?

Размер сечения важен больше, чем его форма, так как от этого параметра зависит эффективность воздухообмена в помещении. Существуют нормы, учитывающие специфику различных помещений, и при выборе элементов вентиляции лучше ориентироваться на них.

Помещения с повышенной влажностью и большим содержание грязи в воздухе (ванная или кухня) должны проветриваться чаще и интенсивнее, чем относительно чистые и сухие (спальня, гостиная) (+)

Согласно СНиП, объем притока воздуха в домах и квартирах должен составлять не менее 3 м3/час на 1 м2 жилой площади, при этом количество проживающих людей не учитывается.

Объем циркулирующего воздуха для постоянно находящихся в помещении людей – 60 м3/ ч, временно находящихся – 20 м3/ч (имеются в виду места работы, например, офисы).

Произвести точный расчет сечения самостоятельно не представляется возможным, но есть упрощенные методики расчета. Однако перфекционастам лучше воспользоваться услугами инженера или специальной программой, для которой будут необходимы следующие данные:

• форма воздуховодов;
• материал изготовления труб;
• внутреннее сопротивление;
• температура внутри помещений.

Существует способ, позволяющий определить размеры вентиляционного отверстия по площади помещения. На каждый квадратный метр комнаты приходится 5,4 см² сечения воздуховода, при этом важен коэффициент загрязнения.

Для точного выбора сечения труб рекомендуем обратиться к профессионалам, производящим расчет по сложным формулам, исходя из конкретных данных.

Из чего состоит вытяжная вентиляция?

Для монтажа воздуховодов одних труб мало, необходимы фасонные элементы – фитинги различного назначения. Они служат для герметичного соединения деталей в единую систему, обеспечивают плавные переходы труб разного диаметра, соединяют воздуховод с вытяжкой и вентиляционным отверстием, позволяют создавать углы 90º.

Фасонные детали из пластика для сборки прямоугольного воздуховода: соединительные и горизонтальные колена, заглушки, держатели, решетки, редукторы, прямые соединители, пластины, тройники

Одним из важных элементов является переход (переходник). Он необходим в двух случаях: когда нужно соединить трубы разного поперечного сечения или воздуховоды, отличающиеся по размеру.

Применяются для сборки конструкций в помещениях сложной геометрии, иногда – для встраиваемых в шкафы фрагментов.

Чтобы не возникал эффект обратной тяги и использованный воздух не возвращался в помещение, воздуховоды оборудуют обратным клапаном.

Это встроенная рамка с динамической лопастью, открывающейся только в одном направлении – по ходу движения воздуха в вентиляционную шахту. Клапан выступает не как соединительный элемент, а как деталь, повышающая эффективность работы вентиляции.

В сборке небольшого отрезка задействованы два отрезка трубы с прямоугольным сечением, настенная пластина, соединитель воздуховода с выходным отверстием и угловое горизонтальное колено

Чтобы обеспечить стопроцентную герметизацию, необходимо подбирать фитинги строго по размерам труб: например, для коробов 150*100 мм необходимы и колена указанного размера.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени – отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
2. На чердаке каналы объединяются коробами, выходят сообща наружу.
3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

• Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
• Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда. Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
• Не подвержены коррозии. Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Установка трубы для вытяжки

Для того чтобы установить воздуховод своими руками понадобится:

• хомут по диаметру соответствующий выходному отверстию вытяжки;
• заглушка для вентиляции, которая с помощью патрубка соединяет трубу с потолочным или стеновым креплением;
• труба для вытяжки.

Процесс установки несложен:

• Монтаж потолочной или стеновой накладки.
• Установка специального переходника, который соединяет вытяжку с трубой (если это необходимо). Хомут фиксирует соединение без применения специальных герметиков.
• Установка вытяжной трубы. Один конец вставляют в переходник, другой — в вентканал. Конструкцию закрепляют с помощью все того же хомута.

Металлические трубы, которые портят внешний вид помещения, можно замаскировать, используя специальные короба из гипсокартона, ПВХ или ГКЛ, которые выполняют декоративную функцию.

Можно скрыть трубу за фасадами кухонных шкафов. Этот вариант возможен при индивидуальном проектировании и изготовлении мебели.

Монтаж профилей

Проще начинать монтаж со стеновых направляющих профилей по плану:

• установить направляющий элемент на стену, прижать его строго по черте и прямо через стенку сделать первое отверстие на конце профиля, забить в него дюбель-гвоздь. Затем перейти к противоположному краю, и закрепить его таким же способом. Затем установить дюбеля по всему профилю шагом 20 см;
• остальные профиля устанавливаются аналогично описанному способу;
• переходим на потолок, и устанавливаем на нем профиля.

Важно! Профиля проверяем по уровню, следим, чтобы не было перекоса.

• Следующим этапом будет установка поперечен. Их нужно вырезать из стоечного профиля. Равные отрезки с выгнутыми краями прикручиваются саморезами к профилю на потолке, шаг перемычек должен быть 60 см, если монтируется простой короб и 40 см, если усиленный;
• Как только все перемычки по периметру установлены, собирается угловая конструкция, для нее берется два профиля направляющих, и вкладываются друг в друга. Затем нужно подставить профиль к краям перемычек, и прикрутить. В этой ситуации нужен помощник. Проверить уровень конструкции;
• Теперь можно приступить к установке перемычек снизу будущего короба;
• Когда все готово, еще раз проверяем конструкцию, все ее грани должны быть на одном уровне. Если есть перекос, его нужно сразу устранить.

После подготовки каркаса, на его ребра снизу положить гофру, и закрепить ее в стационарном вентиляционном отверстии.

Размещение гофры в коробе из гипсокартона

Гофра должна быть такой длины, чтобы хватило до вытяжки, установленной над плитой. Можно начинать установку ГКЛ.

Способы скрытия труб для вытяжки

Ранее в тексте было упомянуто, что вентиляционную систему для вытяжки получится скрыть за настенными шкафчиками. Но это не единственный способ скрытого монтажа воздуховода. Рассмотрим несколько альтернативных вариантов.

Скрытие в натяжном потолке

Когда в помещении планируется монтаж натяжного гипсокартонного потолка, в его конструкцию можно включить специальный короб, предназначенный для скрытой установки вытяжной трубы. Задача очень простая. Есть еще альтернативный вариант реализации данного способа. Он применим для двухъярусного потолка. В такой конструкции вентиляционную трубу получится разместить за нижним ярусом потолка.

Использование специального короба

Данный способ подходит для ситуации, когда ремонт на кухне уже завершен. Скрытый монтаж вентиляционной системы получится выполнить с помощью декоративного короба из пластика. Такие изделия продаются во множестве вариантов расцветок. Существуют даже специальные коробы, в которых встроены точечные светильники. Их использование будет особенно полезно в том случае, когда для плиты требуется дополнительно освещение.

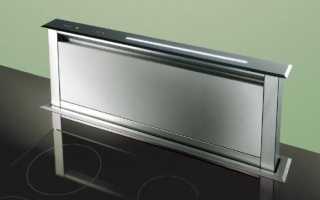

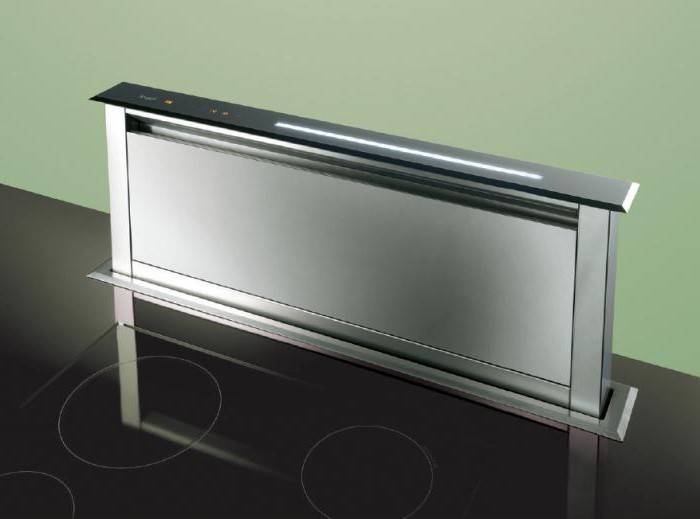

Встраиваемая вытяжка

Существуют специальные встраиваемые вытяжки. Особенность таких изделий в том, что они устанавливаются в кухонную мебель. В этом случае воздуховод получится разместить тоже внутри мебели. Вытяжки бывают полностью встраиваемые, а также выдвигающиеся модели. Они открываются во время использования плиты.

Декорирование трубы

Если три предыдущих способа скрытого монтажа воздуховода не подходят, то можно просто задекорировать вентиляционную трубу. Проще всего ее покрасить в цвет, сочетающийся с интерьером кухни. Но это не единственный способ. Задекорировать трубу можно в оригинальном стиле. Тогда она станет отдельным элементом интерьера помещения.

Продуманная покупка

В большинстве ситуаций вентиляционные трубы приобретаются вместе с вытяжной системой. Многие бренды продают комплекты, включающие оба этих элемента. Покупка такого набора решит много проблем, связанных со скрытым монтажом. Ведь диаметр трубы для вытяжки в таком случае соответствует ее выходному отверстию. Кроме того, компоненты набора оформлены в одном стиле, поэтому будут сочетаться. Желательно сразу покупать качественные изделия, которые прослужат долгое время.

(голосов пока нет)

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

• Занимают место.
• Портят интерьер кухни.
• При некачественном монтаже усиливают шум вентилятора.
• Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

1. Проточные удаляют отработанный воздух из помещения.
2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.
