Отказаться от традиционных источников отопления вполне реально. Для этого нужно внимательно подобрать альтернативу или скомбинировать несколько, исходя из особенностей местности, площади своего загородного дома и придомовой территории. Энергия солнца, земли, сила ветра, утилизация бытовых отходов растительного и животного происхождения вполне способны стать достойной заменой газу, углю, дровам и платному электричеству. опубликовано econet.ru
Биотопливо как альтернатива традиционному отоплению
Одним из эффективных и доступных способов обогреть загородный дом служит котел, работающий на биологически чистом топливе. Этот вид альтернативного отопления использует для своей работы отходы производства – шелуха сельскохозяйственных культур, щепа, опилки и другие побочные продукты деревообрабатывающей промышленности.

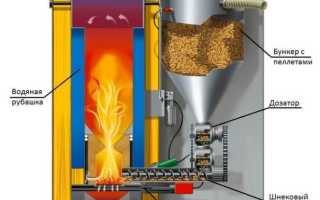

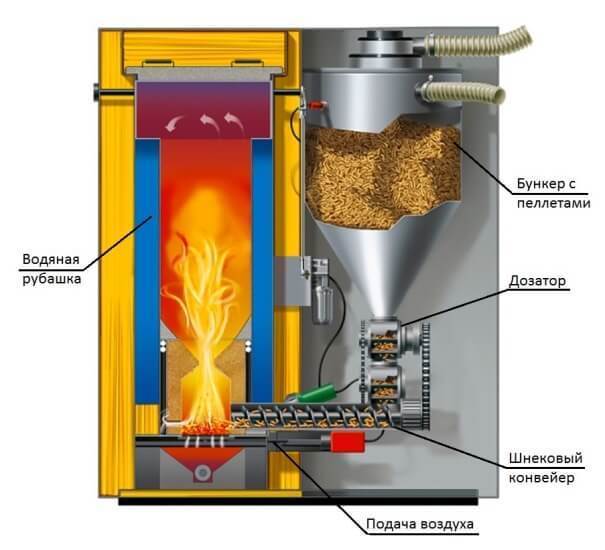

Котлов, работающих на пеллетах, существует много. Есть возможность автоматизировать процесс подачи топлива, чтобы все происходило без участия хозяина
Из различных отходов делают плотные спрессованные гранулы небольшого размера – пеллеты, которые сжигаются в котлах. По сравнению с обычными дровами такое топливо горит дольше и позволяет получить больше тепла. Также, делают крупные плотные брикеты из различного рода отходов растительного происхождения. Такое спрессованное топливо позволяет получить в 2-4 раза больше тепловой энергии. Его теплотворная способность составляет до 5,0 кВт×ч/кг.
Пеллеты, в отличии от брикетов, имеют значительно меньший размер. Они применяются в автоматизированной системе отопления. Брикеты же, более эффективны, но обладают большим размером
Для газового котла можно использовать биогаз. Его несложно получить в процессе гниения органических отходов. Для этого потребуется соорудить достаточно объемный резервуар, поместить в него отходы, предусмотреть установку для их перемешивания. Под воздействием воздуха и бактерий будет происходить процесс гниения и выделение газа. Предстоит установить трубопровод для сброса отработанного материала. Также, для сбора газа в специальные резервуары, его очистки и перемещения в систему отопления, нужно использовать соответствующие приспособления.
Экологически чистый способ отопления, использующий альтернативный источник получения тепла – водородный котел. В основе его работы лежит реакция взаимодействия молекул водорода с кислородом, в процессе которой выделяется огромное количество тепла. Этот вид отопления требует соблюдения правил эксплуатации и техники безопасности.
Принцип работы водородного котла основан на химической реакции между водородом и кислородом, в результате чего выделяется много тепла и никаких вредных веществ. Но нужно соблюдать правила безопасности
Основной недостаток – высокая стоимость фабричного оборудования. Выходом из сложившейся ситуации является оборудование водородной системы отопления своими силами. Для ее работы потребуется постоянное подключение к источникам электроэнергии и воды, водородная горелка, водородный генератор, катализаторы и сам котел. Тепло, полученное в результате химической реакции, поступает в теплообменник, а в качестве отходов – простая вода.
Первый запуск системы отопления
Перед первой растопкой котла давление в системе должно составлять около 1 атм. Не забудьте открыть шибер на дымовой трубе. Растопочный материал укладывается на колосниковую решётку, после чего в камеру сгорания можно загружать топливо. После 10-15 минут с момента розжига растопочную заслонку следует закрыть. Когда температура теплоносителя в системе достигнет 85оС, следует настроить терморегуляторрегулятор, после чего установить минимальный (около 5 см) зазор между первичной заслонкой и дверцей топки.
Заслонки позволяют отрегулировать объём вторичного воздуха и таким образом повысить экономичность котла отопления.
Установка твердотопливного котла – задача отнюдь не простая, но вполне решаемая. Важно не просто соблюдать требования нормативных документов, но и следовать элементарной логике. И не забывать при этом пользоваться успешным опытом тех, кто уже имел дело с организацией систем отопления на базе теплогенераторов на твёрдом топливе. Самое главное – обеспечить оптимальный режим работы отопительного оборудования. Ведь от этого напрямую зависит его надёжность и долговечность и, конечно же, микроклимат в помещениях вашего дома.
Выбираем схему подключения твердотопливного нагревательного прибора
Организовывая систему отопления дома, мало перед собой иметь чертеж отопительного котла на твердом топливе. В данном случае нужно определиться с типом контура обогрева дома. Для решения проблемы специалисты сегодня предлагают несколько вариантов. Это открытая и закрытая разводки с принудительной и естественной циркуляцией. Открытый контур подойдет для дачи или дома отдыха. Принудительная циркуляция поможет поддерживать температуру воздуха на нужном уровне в обычных, жилых домах, при этом позволит существенно сэкономить на потреблении энергоносителя. Коллекторная разводка – это новый тип обогрева дома, позволяющий создавать в каждом отдельном помещении свой температурный режим. Однако если не знаете, как подключить твердотопливный котел отопления к коллекторному контуру, работу доверяют только специалистам, потому что сама разводка сложная в исполнении.
Советуем изучить — Чем лучше обшить деревянный дом снаружи
Читайте также:
Есть вопросы относительно того, как установить котел отопления на твердом топливе, видео ниже поможет вам разобраться с некоторыми аспектами выполнения работы.
Поэтапная технология утепления
В связи с тем, что дымоходы бывают разных типов и конструкций, опишем, как правильно утеплить дымоходную трубу, изготовленную из кирпича, асбестоцемента и стали.
Дымоходы из асбестоцемента
Асбестоцементная труба
Чтобы понять, как утеплить дымоход из асбестовой трубы, разберем весь порядок работ поэтапно, следуя рекомендациям профессиональных строителей:
Для начала необходимо тщательно почистить место работы от пыли грязи; Следующий шаг – изготовить специальный складной кожух для утеплителя (делается из оцинкованного железа)
При определении его параметров следует учесть, что между трубой и железом должно остаться не менее 6 см для утеплителя; Обратите внимание на тот факт, что на асбестовую трубу надевается кожух собранный из нескольких частей, причем каждая из них не должна превышать 1,5 м; В первую очередь следует закрепить нижнюю часть кожуха и тщательно набить его уплотнителем. Затем, надевается вторая часть и процедура повторяется. Данная конструкция должна проходить по всей длине асбестовой трубы
Данная конструкция должна проходить по всей длине асбестовой трубы.
Схема теплоизоляции от домашнего мастера
Вот так выглядит асбестовый дымоотвод с кожухом
Нередко, многие из владельцев коттеджей обходятся без кожуха. Труба попросту обматывается рулоном минеральной ваты и стягивается скобами. Для того чтобы такой способ утепления стал действительно надежным, следует наматывать несколько слоев.
Стальные дымоходы
Итак, с асбестовыми трубами вроде разобрались, теперь посмотрим чем утеплить металлическую трубу дымохода. Вообще, многие производители строительных материалов выпускают уже готовые дымоходы, выполненные из нержавеющей стали. Конструкция достаточно проста и состоит всего и двух труб различных диаметров.
Как утеплить металлический дымоход? Для этого берем трубу меньшего диаметра и вставляем в трубу большего диаметра. Затем, оставшееся пространство между трубами засыпается любым из вышеперечисленных видов утеплителя. Если вас интересуют современные материалы, то можно вам посоветовать базальтовый утеплитель для дымохода, который по своей структуре напоминает минвату, но гораздо более практичный и долговечный.
Теплоизоляция стального дымохода
В принципе, утеплить железную трубу гораздо проще, чем ту же асбестовую, поэтому проблем здесь возникнуть не должно.
Кирпичный дымоход
Дымоотвод из кирпича
Утепление кирпичного дымохода – пожалуй, самый сложный вид из всех представленных в данной статье. Сейчас мы приведем несколько вариантов, из которых каждый сам выберет для себя, чем утеплить кирпичный дымоход:
Метод оштукатуривания. Для этого вам потребуется на дымоход закрепить армированную сетку. Затем приготовить раствор из извести, шлака и небольшой порции цемента. Полученный раствор накидать на всю поверхность дымохода и разровнять (вся работа производится в один слой, который должен быть не меньше 3 см).
Когда раствор подсохнет, можно будет накидать еще несколько слоев, а образовавшиеся трещины тут же замазать. Для придания привлекательного внешнего вида, в дальнейшем трубу можно побелить или же покрасить.
Схема теплоизоляции кирпичного дымоотвода
Утепление минватой. Для этого вам потребуется взять рулон базальтовой ваты и разрезать на куски, которые соответствуют размерам площади дымохода. Затем, утеплитель клеится к трубе при помощи скотча. Последний шаг работы – закладываем утеплитель (например, Роклайт) вторым слоем кирпичей или асбестоцементными плитами.
Процесс теплоизоляции дымохода минватой
Успехов!
Как уменьшить минусы твердотопливного котла?
Что делать, если, не смотря на все доводы против, отопление загородного дома твердотопливным котлом – единственный доступный вариант?
Можно установить твердотопливный котел с прицелом на то, чтобы заменить его на газовый, когда на это появится возможность. Конечно, такая замена – «удовольствие» дорогое, но никто ведь не мешает не просто заменить, а — старый продать хоть и дешевле, но это всё равно компенсирует затраты на покупку нового.
Вариант второй – комбинированный котел. Такой котел стОит дороже, чем котел для одного вида топлива, и габариты его больше, и КПД меньше… но, опять-таки, если выбирать между этими минусами и житием в холодном доме, то, полагаю, выбор очевиден.
Вариант третий и, возможно, самый оптимальный – твердотопливный котел медленного горения, т. е. пиролизный.
Что же касается уменьшения минусов… Предпочтительней котёл с изменяемой мощностью и наличие бака-аккумулятора, о чём подробно читайте в статье про автоматизацию твердотопливных котлов.
Итак, если вы выбрали отапливать дом твердотопливным котлом, то у вас наверняка много вопросов. Например, какова схема обвязки твердотопливного котла? Хотя это и не тема данной статьи, но скажу уже здесь: обвязка газового и твердотопливного котла одинакова. Поэтому статьи о монтаже напольных газовых котлов в разделе о монтаже отопления справедливы и для твердотопливных.
Но если отопление частного дома твердотопливным котлом однозначно не для вас, идём знакомиться с другими возможностями.
отопление частного дома твердотопливным котлом
Покупать ли самодельные котлы?
Очень часто монтажники предлагают самостоятельно изготовить Вам котел или же купить его у других «самодельщиков». Аргумент простой – зачем переплачивать. Как раз таки переплачивать в данном случае стоит.
Отопление дома самодельным твердотопливным котлом вещь очень спорная. КПД у таких котлов зачастую низкое. Ибо инженерных мыслей там не продумано. В прямом смысле все будет улетать в трубу. Мощность так же будет очень сильно на глаз. Ну и скорей всего в котельной Вам придется поставить раскладушку и ночевать у котла, чтобы дома в итоге было тепло.
Так же такие котлы делают из черного металла. А они не жаростойкие. Еще можно упомянуть их излишнюю прожорливость. Но в любом случае решать Вам.
Это был обзор основных видов твердотопливных котлов. Надеемся, вам помогла наша статья, и теперь вы сможете сориентироваться в своем выборе.
Что нужно для установки твердотопливного котла своими руками?
Если для монтажа твердотопливного котла вы не собираетесь привлекать специалистов, вам придётся самостоятельно подготовиться к работе.
Советуем изучить — Расчет площади пола
Прежде всего понадобится спецодежда и инструмент:
- спецовка, краги и сварочная маска;
- сварочный аппарат;
- дисковая пила с режущими дисками по металлу;
- строительный уровень и угольник;
- набор рожковых ключей;
- разводные ключи;
- отвёртка с набором различных насадок;
- рулетка и маркер;
- пистолет для герметика.
Для подключения котла к отопительной системе нужно дополнительно приобрести:
- 2 шаровых крана со сгоном и двусторонней (внешней и наружной) резьбой диаметром 50 мм;
- группу безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик и пару шаровых кранов диаметром 15 мм);
- 3 стальных муфты диаметром 50 мм;
- стальные переходники 57-32 мм;
- стальные отводы диаметром 50 мм;
- дымовую трубу с шиберной задвижкой;
- металлические трубы для подключения котла;
- термозащищённый герметик;
- сантехническую подмотку;
- циркуляционный насос (устанавливается на линии обратного хода и обеспечивает принудительную циркуляцию теплоносителя в случае затруднения естественной).
Самое главное при установке теплогенератора – следовать положениям инструкции завода-изготовителя. Перед началом монтажных работ необходимо выполнить сборку системы отопления и проверить её на герметичность, а также организовать вентиляцию и систему дымоудаления в котельной.
Правила монтажа и обустройства котельной
Для удобной эксплуатации установку пеллетного твердотопливного котла необходимо производить в просторном помещении. При его размещении необходимо соблюдать параметры технологических отступов от стен и иных поверхностей, которые указаны в паспорте изделия.
На практике бывали случаи, когда после полугода эксплуатации обнаруживалось, что невозможно открыть зольник для его очистки.
Основным критерием пригодности помещения является хорошая естественная или принудительная приточная вентиляция и правильно устроенный дымоход. Наиболее часто применяемые схемы устройства дымохода, вы можете видеть ниже:
Схема А и Б устройство дымохода в помещении дома. В качестве вытяжного канала используются вентиляционные шахты, устроенные в тоще стен. Эти каналы обязательно должны быть изолированы от основной системы естественной вентиляции дома.
Схема В – выведение дымохода из котельной устроенной в подвальном помещении.
Схемы Г и Д устройство внешнего дымохода из специально построенной котельной или помещения дома.
Во всех вариантах устройства дымоходов необходимо установить:
- искрогаситель на дымоходную трубу;
- герметизацию переходного рукава в котельную;
- устройство дренажа.
Монтаж твердотопливного котла рекомендуется производить на фундаментную подушку с теплоизолирующим слоем. В помещении необходимо установить специальный газоанализатор, если такого нет в стандартной комплектации приобретенной модели.
Правила установки пеллетного бункера
Кроме встроенного бункера, который имеет небольшой объем и должен часто заполняться топливом, многие владельцы подключают к системе внешний бункер большого объема.
Для хранения пеллет подойдут любые емкости, главное условие – герметичность конструкции, если она находится вне отапливаемого помещения. Выбирая объем бункера, необходимо исходить из стандарта 1 тонна пеллет занимает до 2м3. высота конструкции не является критичной величиной.
Бытует мнение, что в высоких емкостях нижние слои гранул бывают раздавленными, это не соответствует действительности. Качественно изготовленные топливные гранулы выдерживают довольно большое давление.
Емкость должна находиться на расстоянии не далее 12м от котла. Допускается усложнение конструкции шнека или использование перевалочных бункеров накопителей, но использовать при этом нужно исключительно высококачественное топливо. Иначе труха, попадающая в топку в больших количествах, снизит КПД и может повредить механизмы подачи и дозирования котла.
В нижней части конуса бункера, под выходом топливозабора, необходимо предусмотреть ревизию, для систематического удаления трухи. Если конус имеет небольшую площадь сечения, происходит зависание спрессовавшихся под давлением масс гранул. В этом случае рекомендуется устанавливать специальное приспособление «шнековый ворошитель».
Бункер подключенный к котлу.
Особенности обвязки — как подключить правильно
При обвязке дровяного котла между агрегатом и расширительным бачком рекомендуется установка предохранительных линий на входе и выходе, причем располагать их рекомендуется вблизи водонагревателя. Соединение котла с расширительным баком нужно проводить наиболее коротким путем, при этом не допускается врезание кранов или предохранительных клапанов.
На каждой схеме подключения твердотопливного котла имеется точка, определяющая расстояние между расширительным баком и верхней точкой отопительной системы. Если отсутствует возможность поднять бак на такую высоту, необходимо врезать насос для принудительной циркуляции теплоносителя в прямой отрезок трубы. Несоблюдение этого правила может стать причиной засасывания воздуха в верхние батареи отопления.
Установка циркуляционного насоса должна проводиться на обратной трубе в непосредственной близости к отопительному котлу. В этом случае перебои в электропитании не повлияют на эффективность работы системы отопления. Для монтажа насоса требуется дополнительный обводной путь, позволяющий отключать насос при необходимости, а обвод перекрывать с помощью специальных кранов.
Из всего вышесказанного можно сделать вывод: в основе любой системы лежит вытеснение холодного теплоносителя наиболее горячим. А вот эффективность этого процесса является залогом качества сборки всего контура отопления и устройства твердотопливного котла.
Подключение к системе отопления
Рациональная и правильная установка твердотопливного котла — это еще не все, что от него требуется. Обязательно нужно произвести по всем правилам и подключение последующих элементов. После группы безопасности обычно ставят тройник, ведущий в байпас. Температура переключения при настройке датчика на возвратном трубопроводе составляет 55 градусов. Такое значение позволяет исключить возникновение конденсата и поддержать стабильную работу устройства.
Традиционная схема подключения твердотопливных котлов
Основу практически любой, используемой сегодня автономной системы отопления составляет подключение . Именно эта связка является ключом к безопасности всего отопительного комплекса. Предварительно сделанные тепловые расчеты позволяют беспрепятственно подавать теплоноситель на специальную емкость, которая выполняет аккумулирующие функции. При необходимости, во время остывания основного механимзма, система отопления отбирает из теплового аккумулятора теплоноситель нужной температуры.
Нагревательный прибор с теплоаккумулятором может работать в постоянном рабочем режиме, сохраняя максимально высокий КПД, экономя при этом драгоценное топливо.
Нередко именно с помощью расширительного бака осуществляется регулировка температуры теплоносителя в отопительном контуре. Ниже показана и место теплового аккумулятора во всей единой системе отопления частного дома.
Расширительный бак является обязательным элементом всей системы, на котором базируется горячее водоснабжение. Контур горячего водоснабжения помещается в теплоаккумулятор, где разогретый теплоноситель отдает свое тепло проточной воде, циркулирующей по контуру ГВС. Без расширительного бака невозможно оборудовать подключение теплого пола. Котлы длительного горения вместе с теплоаккумулятором идеально подходят для обустройства отопления по типу «теплые полы». За счет расширительного бака создается необходимая температура теплоносителя, который далее поступает в трубопровод, уложенный на пол. Отопления «теплый пол» в таком виде обладает максимальной эффективностью.
Советуем изучить — Как правильно выбрать газовую колонку учитывая все параметры
Схемы подключения твердотопливных котлов вместе с расширительным аккумулирующим баком представляют собой комплекс сложного и дорогостоящего оборудования. Несмотря на высокую стоимость подобных схем обогрева, вложенные средства и ваши старания окупятся в скором времени.
Обвязка с гидрострелкой
В системе обвязки используется патрубок вертикальный большого сечения – гидрострелка. Этот элемент связан с котлом трубами подачи и обратки. Устанавливается там же, где и коллекторы: после бака расширительного, перед обогревательными элементами (радиаторы, полотенцесушитель и т.д.).
Схема системы отопления с гидрострелкой
От коллекторов отличается тем, что к гидрострелке можно подключаться на разной высоте. Это непосредственным образом влияет на температуру теплоносителя, а вместе с ним – на температуру каждого элемента нагревательного в доме. Так, используя обвязку с гидрострелкой, можно создавать оптимальный терморежим для каждого прибора в отдельности.
Основные требования к помещению котельной
Бытовые теплогенераторы на твёрдом топливе устанавливаются в отдельных сухих помещениях, пристройках или отдельных строениях. Размеры котельной определяются габаритами агрегата, а также особенностями его обслуживания, однако наименьшая допустимая площадь составляет 7 м.кв. При этом необходимо предусмотреть защищённое от атмосферного воздействия место для хранения запаса топлива — перед загрузкой оно обязательно должно быть сухим.
3D схема отопительной системы с твердотопливным котлом
Нормальный режим работы твердотопливного котла обеспечивается стабильным притоком воздуха. Поэтому в котельной нужно выполнить приточную и вытяжную вентиляцию. Канал первой размерами 30х30 см должен выходить на нижнюю часть стены напротив дымохода, а вытяжное отверстие, габариты которого должны составлять 40х40 см, располагается на не более чем 40 см от потолка. Вентиляция котельной должна обеспечивать нормальную тягу. При её недостатке падает производительность котла, а при избытке – затрудняется регулировка процесса сгорания топлива.
Приточно-вытяжная вентиляция и дымоудаление в котельной
Твердотопливный котёл должен быть установлен на строго горизонтальной несгораемой (бетонной или кирпичной) площадке толщиной около 7 см. На деревянном полу такое оборудование можно устанавливать только с обустройством промежуточного кирпичного слоя, накрытого 3-4 мм металлическим листом или не мене чем 5-см цементной стяжкой. Основа котла на твёрдом топливе должна быть на 10-20 см шире внешних габаритов корпуса, но стороны топки следует дополнительно обустроить зону безопасности шириной не менее 40 см.
Конструктивные разновидности систем
Если не рассматривать традиционно используемое печное отопление, существующих на сегодняшний момент видов твердотопливных котлов не так уж и много. Основное различие между существующими моделями котлов заключается в способе подачи топлива. Дешевые агрегаты предназначены для ручной подачи топлива. В дорогих моделях для работы твердотопливного котла используется автоматическая подача топлива в топочную камеру.
Способ подачи топлива в основном определяет и принцип действия котла. Уголь, брикеты или дрова загружаются в топку и поджигаются. Нагреваемая до необходимо температуры вода в теплоносителе расходится по трубам, отапливая жилые помещения.
На заметку: однако, есть одно но! Топливо быстро сгорает и приходится снова заниматься загрузкой котла топливным сырьем. Время, которое необходимо для полного сгорания топлива ограничивается 2-8 часами, в зависимости от модели котла и его мощности. К тому же, приходится попутно убирать из подтопочной камеры золу, остатки несгоревшего топлива. Для нормальной работы котла постоянно требуется подкидывать в топку все новые и новые порции топлива.
Автоматическая подача топлива решила проблему с работой твердотопливных котлов наполовину. Требовалось принципиальное техническое решение. Для отопления с твердотопливным котлом оптимальным выходом из создавшейся ситуации стало возможность использования тепловых генераторов, которые еще называются твердотопливные котлы длительного горения.
На практике такой вид отопительной техники принято делить на два типа:
- пиролизные отопительные котлы;
- твердотопливные котлы верхнего горения.
Способ загрузки в оборудовании этих видов остался принципиально тот же, только стал продолжительнее по времени и более трудоемкий. В качестве компенсаций потраченных усилий, во время работы котел создает максимально возможный тепловой эффект. Несмотря на трудность и сложность загрузки, в этих моделях происходит практически полное сжигание топлива, что значительно уменьшает количество загрузок и расход топлива.
Для пиролизных котлов процесс работы выглядит следующим образом. При отсутствии кислорода процесс горения в камере замедляется. Топливо полностью выгорает, а получаемый в результате тления, коксовый газ является вторичным топливом. Обогащенное кислородом газообразное вещество в процессе сжигания выделяет дополнительные калории тепловой энергии. Налицо высокий КПД, рентабельность и эффективность оборудования при эксплуатации.
В последнее время получил распространение обогрев жилых зданий твердотопливными котлами верхнего горения. Принципиально схема работы выглядит несколько иначе, в сравнении с традиционными моделями. Здесь пламя распространяется сверху, а не снизу, как мы обычно привыкли видеть. Горение топлива происходит постепенно, сверху вниз. В тот момент, когда верхний слой топлива подвержен интенсивному горению, нижние слои остаются нетронутыми. По мере сгорания каждого слоя топлива, воздух вместе с горючими газами опускается вниз. Этот процесс может происходить очень долго, в некоторых моделях время сгорания одной закладки может составлять 8-12 часов.
На заметку: некоторые модели твердотопливных котлов верхнего горения в поддерживающем режиме работы могут давать тепло от одной загрузки на протяжении суток и более.
