Как правильно установить газовый редуктор на баллон

Назначение газового редуктора

Редуктор для газового баллона
Газовая смесь в баллоне находился под большим давлением. Это облегчает перевозку, так как позволяет в относительно небольшой емкости перевозить большой объем голубого топлива. Однако оборудование – колонка, котел, генератор – рассчитано на низкое давление бытового газа – не более 0,3–0,6 МПа. Чтобы обеспечить такую трансформацию, необходим адаптер.

Газовый редуктор – приспособление для снижения давления газовой смести на выходе из баллона или трубы. Эта же конструкция поддерживает постоянный напор газа вне зависимости от того, как изменяется наполненность емкости.

Валера

Голос строительного гуру

Задать вопрос

Стандартное давление в баллоне со сжиженным пропан-бутаном 1,6 МПа. А в домовую сеть или к котлу смесь должна подаваться под напором в 0,6 МПа. Без специального прибора, выравнивающего давление, обойтись нельзя.

Классификация в зависимости от сферы применения

В зависимости от сферы применения редукторы под газовый баллон разделяются на несколько видов:

• Бытовые нерегулируемые.
• Универсальные регулируемые
• Профессиональные.

Бытовые нерегулируемые

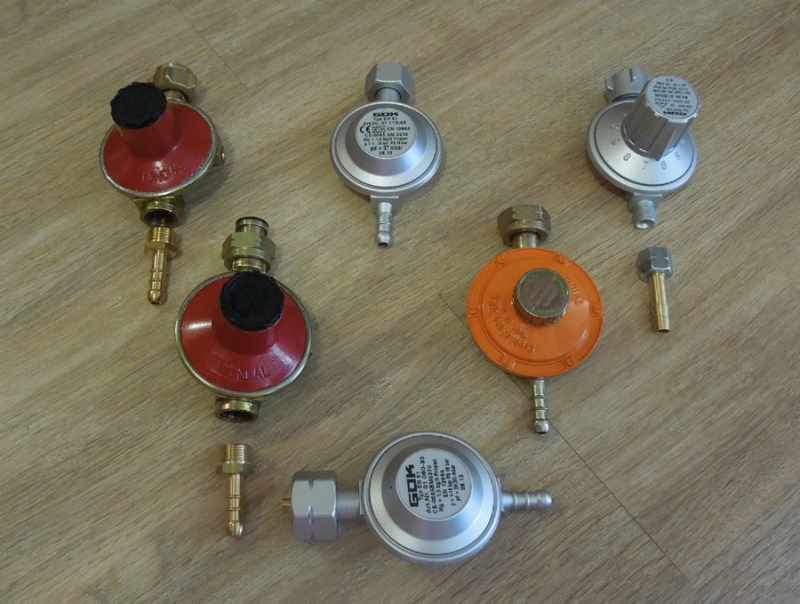

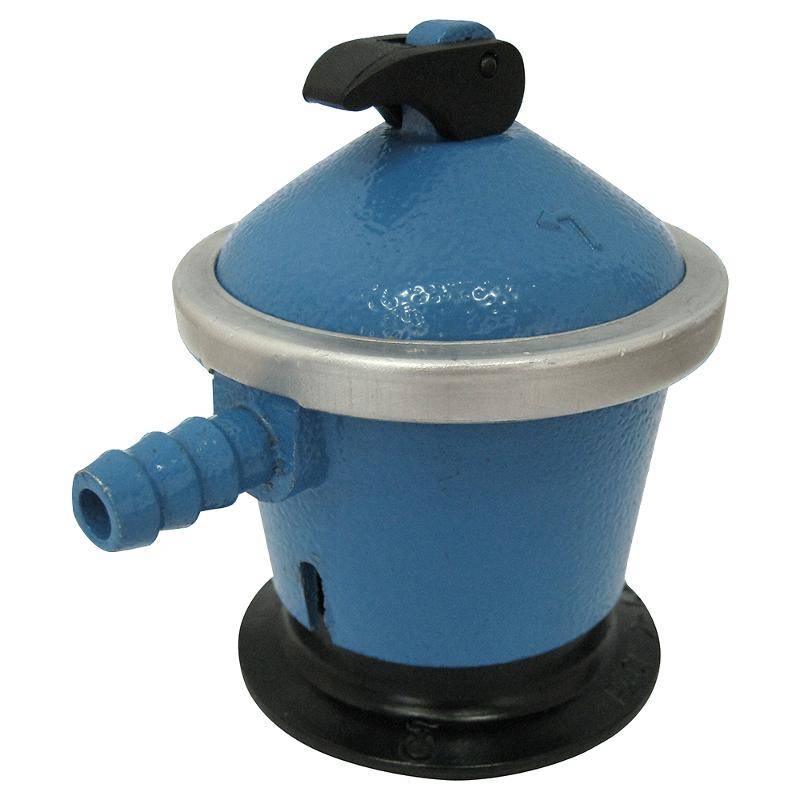

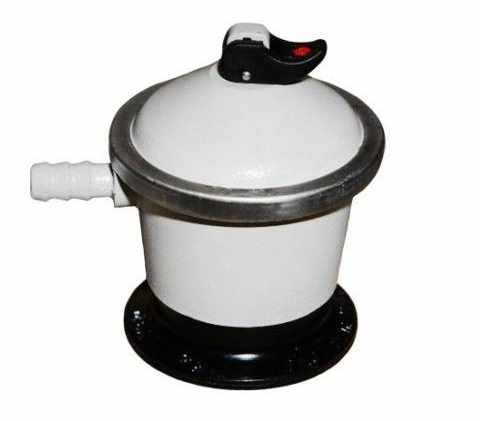

К этому виду относятся самые простые редукторы, применяемые в бытовом газоснабжении домовладений и в походных условиях. Вместе с бытовыми газовыми баллонами устанавливают редукторы РДСГ. Они имеют простейшую конструкцию, позволяющую использовать газ только в бытовых плитах и отличаются дешевизной и надежностью. Редуктор лягушка для газового баллона, или РДСГ-1 используется вместе с емкостями от 12 до -50 литров.

Бытовые нерегулируемые

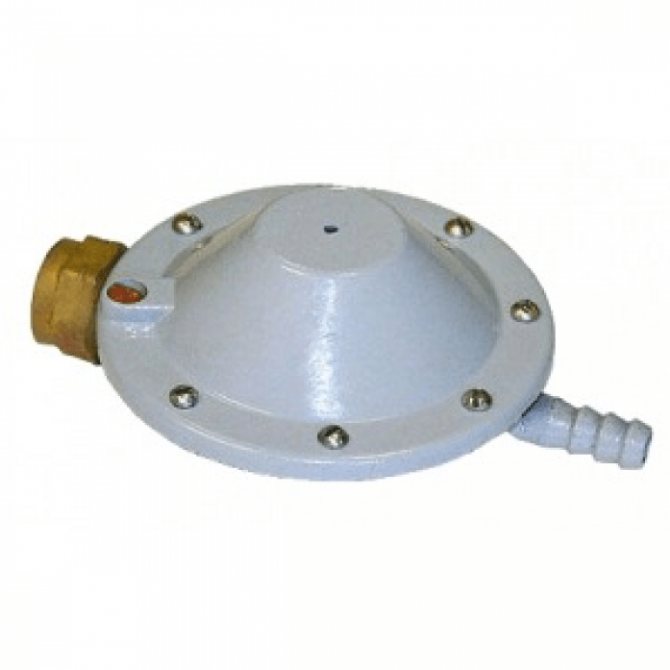

Для пятилитровых газовых баллонов, популярных у дачников, туристов и охотников, используют модель РДСГ-2 Балтика. Редуктор Балтика надевается на ниппель газового баллона сверху и фиксируется в резиновом уплотнении специальным зажимом. Редукторы настроены на рабочее давление 0,3 МПа и пропускную способность 1,2 м3/час

Универсальные регулируемые

Этот класс редукторов отличается более сложной конструкцией и более широкими возможностями. Их уже можно применять как для бытового газоснабжения, так и для производства работ в домашней мастерской. Эти редукторы имеют обязательно резьбовое присоединение к газовому баллону, надежно фиксирующее устройство.

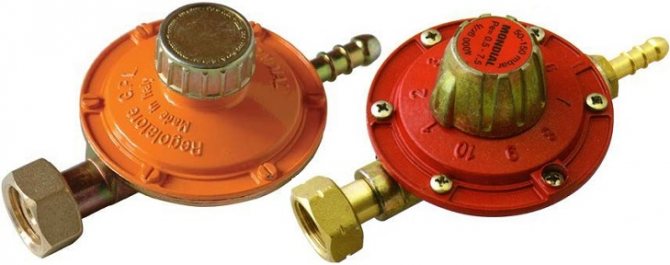

Универсальный регулируемый для пропана с манометром

Они также снабжены манометром и регулировочным винтом, позволяющим менять рабочее давление от 0 до 0,3 МПа, в зависимости от потребностей подключенного к ним устройства–потребителя газа. Эти устройства также имеют большую, чем у бытовых, пропускную способность — до 5 м3/час

Профессиональные

Этот класс характеризуется применением более износостойких материалов и лучшее качество сборки и регулировки. Также шире и параметры регулировок рабочего давления – от 0,4 до 1,6 МПа.

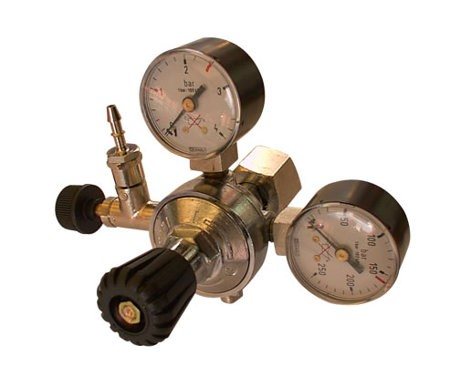

Профессиональный редуктор с двумя манометрами

Некоторые модели снабжены двумя манометрами — для входного и рабочего давления соответственно.

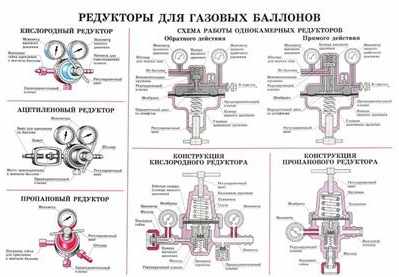

Устройство и принцип работы

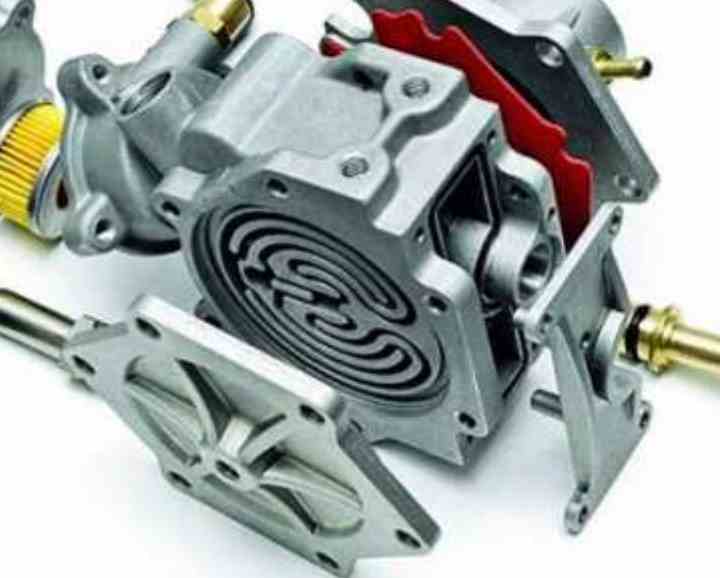

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

• запорная пружина;
• мембрана, реагирующая на давление смеси;
• редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

Рабочее положение редуктора – запертое, когда газ не выходит.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

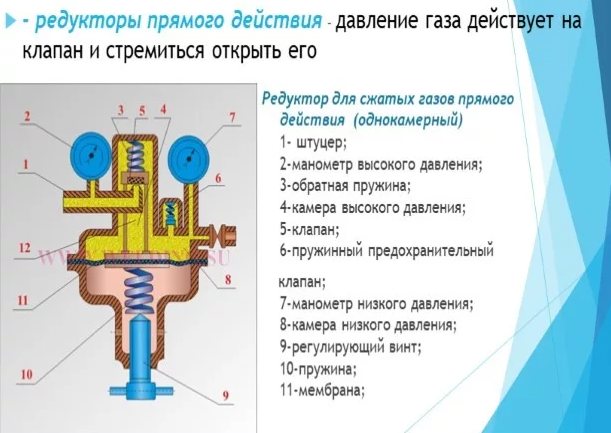

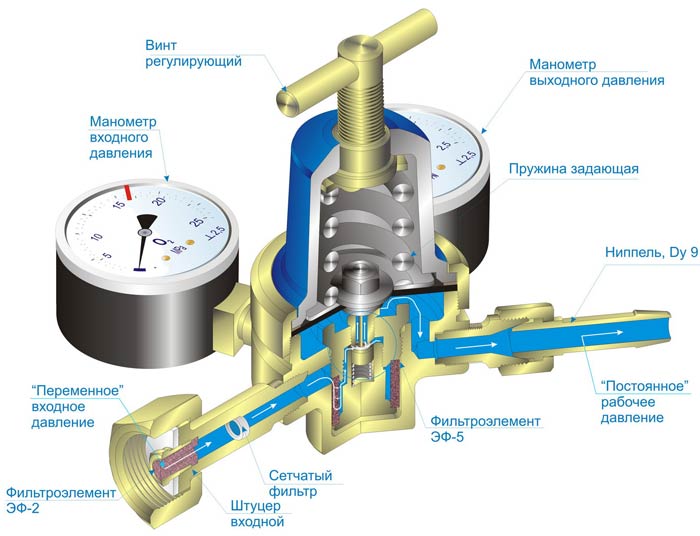

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

• штуцер, обеспечивающий подачу газовой смеси;
• манометр – указывает на давление в емкости;
• обратная пружина, перекрывающая клапан;
• ячейка для сжиженного газа;
• клапан – от его смещения зависит объем выходящего газа;
• предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
• выходной манометр – указывает на рабочее давление;
• ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
• регулирующий винт – он регламентирует смещение мембраны;
• запорная пружина;
• мембрана – гибкая пластинка, отворяющая клапан;
• штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

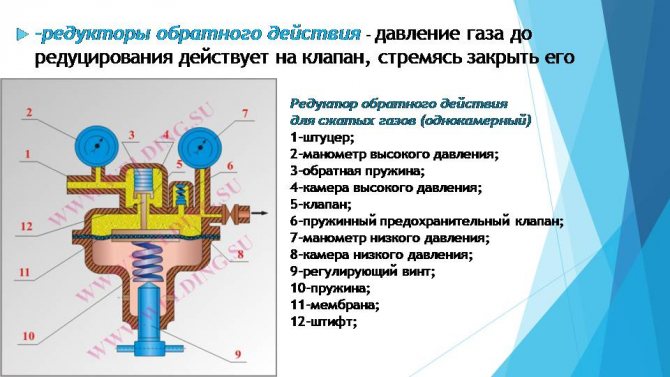

Обратный

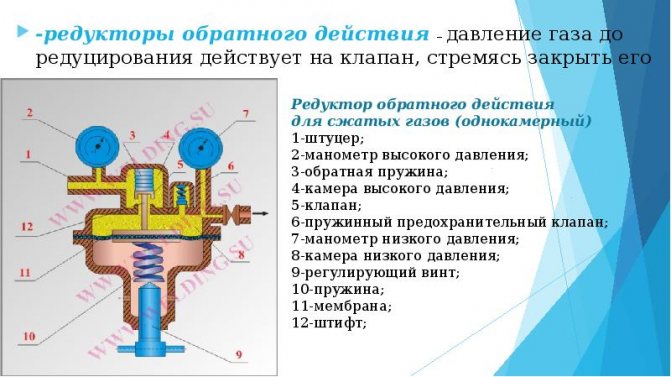

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

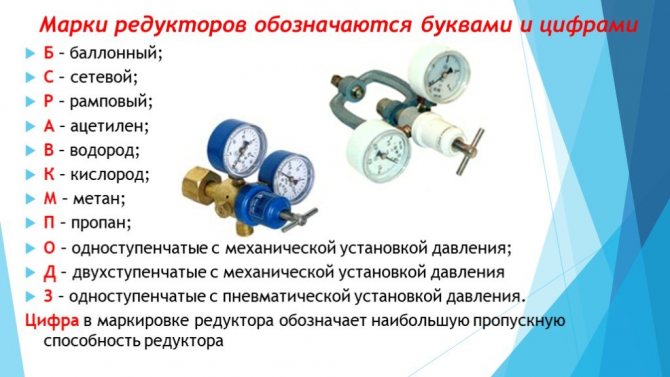

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

• редукторы для горючих газов – водорода, метана, пропана, смесей;
• для инертных газов – гелия, азота, аргона.

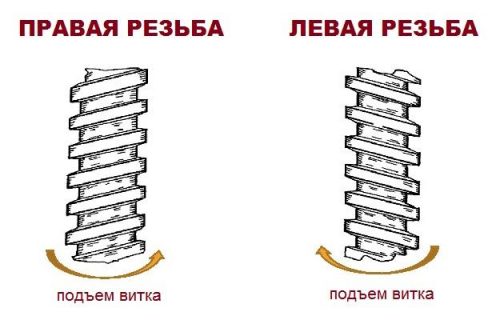

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

• Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.

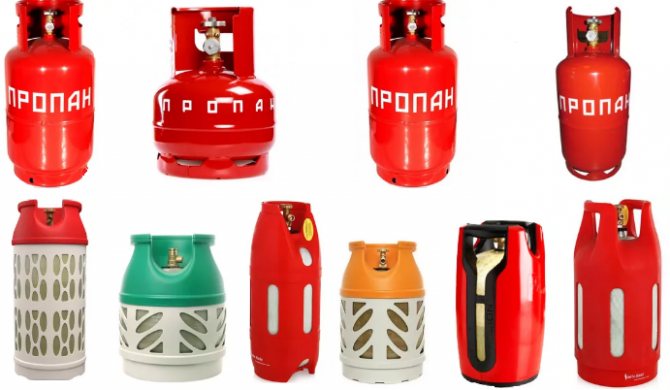

• Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
• Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
• Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Валера

Голос строительного гуру

Задать вопрос

Больше требований предъявляется к редукторам, устанавливаемым на композитные баллоны. Это относительно новый вариант емкости для сжиженного газа, который отличается высокой стойкостью к коррозии, надежностью и меньшей массой. Его конструкция обеспечивает более высокую герметичность. Редуктор для такого баллона обязательно включает возможность настраивать подачу газа и манометр для слежения за напором. Лучше всего приобрести специальную модель: она сделана из аналогичных композитных материалов и гарантирует герметичность подключения.

Как подобрать редуктор для бытового пропанового баллона

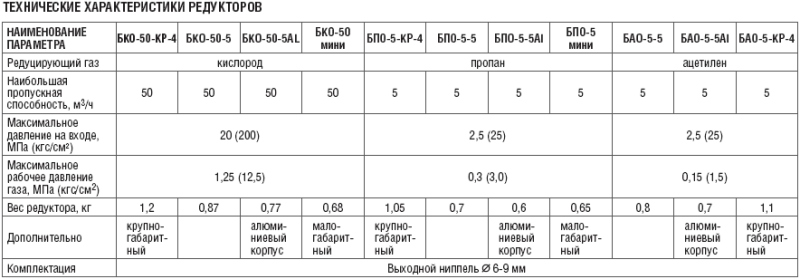

Для подбора пропанового редуктора для газового баллона необходимо изучить и сравнить их характеристики. Наиболее значимыми являются:

• Назначение.
• Максимальное давление на входе, кг/см3.
• Рабочее давление, кг/см3.
• Максимальный расход газа, м3/час.
• Стандарт присоединения.
• Планируемый срок службы.
• Цена.

В зависимости от планируемого применения и планируемого типа баллона лучшим выбором может стать та или иная модель. Так, например, если вы планируете подключить настольную газовую плитку в садовом домике, посещаемом по выходным (или взять ее в лодочный поход) и оценили месячный расход газа в пять литров, лучше всего подойдет пятилитровый баллон и газовый редуктор Балтика РДСГ-2.

Редуктор Балтика РДСГ-2

Для стационарной плиты с духовкой уже потребуется баллон емкостью в 27 или 50 литров и, соответственно, редуктор Лягушка РДСГ-2.

Если вы хотите подключить композитный баллон к тепловому зонтику, причем и баллон, и зонтик имеют европейские разъемы, то имеет смысл рассмотреть и импортные газовые редукторы с разъемом KLF , например, производства германской компании GOK.

Если же вы планируете вести газовую сварку в домашней мастерской, то неплохим выбором станет профессиональный газовый редуктор БПО 5-3 Krass. Он обеспечивает максимальный расход до 5 м3 в час и возможность регулирования рабочего давления до 0,4 МПа. Для этого он снабжен регулировочным маховиком и манометром, позволяющим с большей точностью задавать рабочее давление в соответствии с потребностями газовой сварочной горелки или резака.

Установка и настройка редуктора

Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.

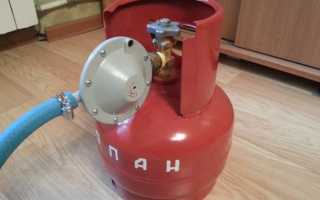

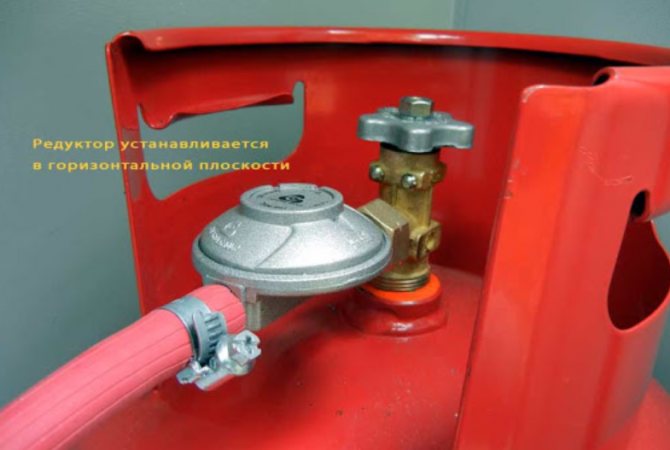

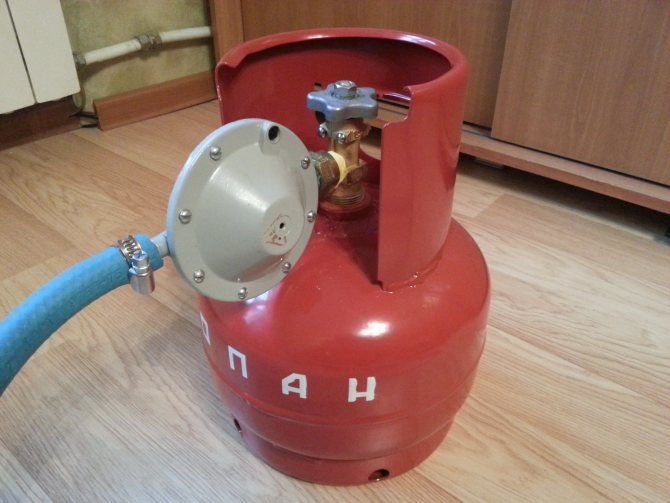

Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.

Валера

Голос строительного гуру

Задать вопрос

Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.

Стандарты подсоединения к системе

Подключение приспособления регламентируют 2 стандарта:

• ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
• GLK – европейский стандарт, используется при эксплуатации композитных баллонов.

Некоторые модели редукторов укомплектованы запрессованным ниппелем на 9 мм. Это облегает установку.

Регулировка

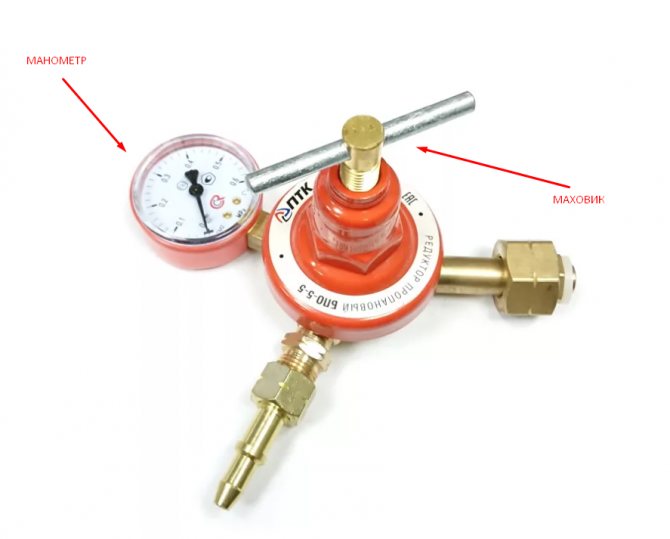

Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.

Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

Общие правила выбора баллонного редуктора

Суммируя правила выбора редуктора под газовый баллон, следует отметить, что:

Классификация редукторов для газовых баллонов

1. необходимо набросать схему планируемой системы от газового баллона до конечного потребителя;
2. четко сформулировать следующие требования к устройству:

• Назначение.
• Рабочее давление.
• Необходимость регулировки.
• Максимальный объем.
• Способ присоединения к газовому баллону и к рабочему устройству.
• Доступность обслуживания и ремонта.
• Отведенный бюджет.

1. Из всего многообразия представленных на рынке изделий следует выбрать те, которые удовлетворяют сформулированным требованиям.
2. Далее нужно вписать модели и их характеристики в сравнительную таблицу и провести ценовой анализ.

Если подходящие по сформулированным требованиям устройства не укладываются отведенный бюджет, то надо либо пересмотреть бюджет, либо упростить требования к устройству.

Неисправности и ремонт

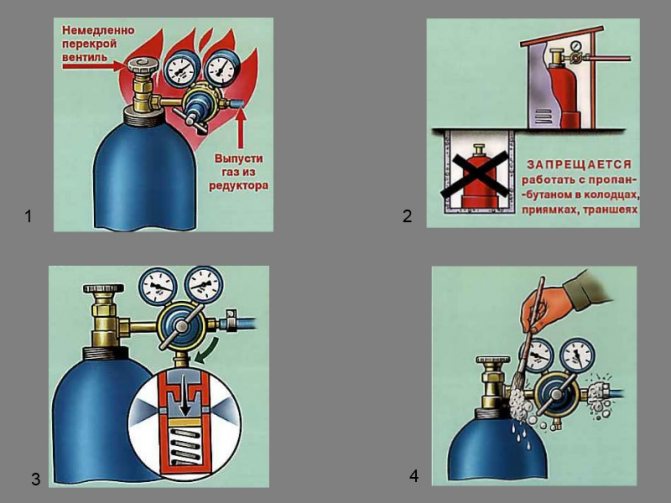

Чтобы устройство работало правильно, нужно периодически проверять его. Это несложно:

• 1 раз в неделю фиксируют данные манометра, чтобы отследить момент снижения упругости пружины;
• 1 раз в 3 месяца проверяют герметичность прокладок – наносят мыльный раствор на места соединений и наблюдают, не появляются ли пузыри;
• 1 раз в 3 месяца продувают клапан – подключают редуктор к источнику со сжатым воздухом, закрывают выходное отверстие и продувают устройство, пока не сработает защита от повышенного давления.

Самостоятельный ремонт регулятора запрещен, так как при повреждении деталей или потере герметичности появляется риск утечки. Но есть неисправности, которые можно устранить и своими руками.

Что делать, если газовый редуктор замерзает

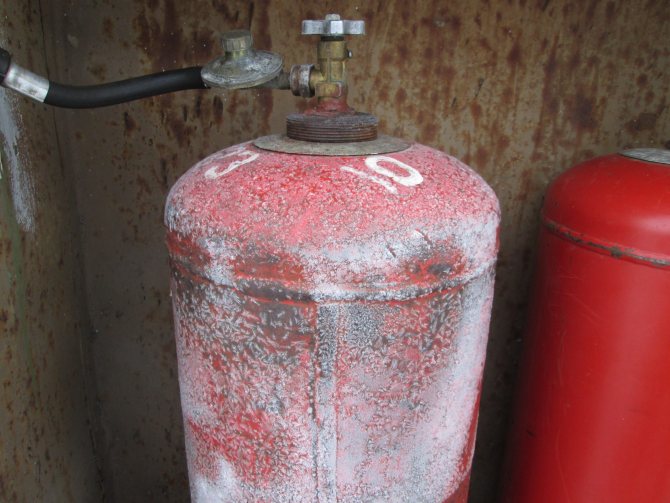

Такая ситуация возможна из-за очень интенсивного расхода газа в холодное время года. Смесь в баллоне находится в жидком виде. В газ она переходит при испарении жидкости. При этом падает температура сжиженного газа и тем сильнее, чем быстрее происходит испарение. А это наблюдается в тот момент, когда расход газа за единицу времени увеличивается. При низкой температуре воздуха внутри баллона достигается критическая температура, при которой испарение становится настолько низким, что прекращается. Сам баллон и газовый редуктор замерзают и покрываются инеем.

Разрешить ситуацию можно 2 путями:

• обогревать баллоны, установить редуктор с подогревом;
• снизить потребление газа.

Нельзя утеплять баллоны, оборачивая их теплоизолирующим материалом.

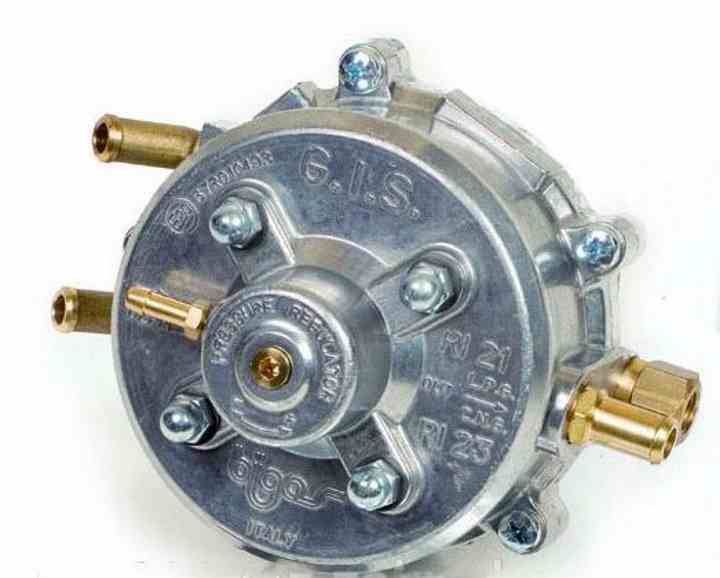

Как установить редуктор ГБО — пять секретов, позволяющих избежать проблем в будущем

1. Установка редуктора должна выполняться по определенным принципам и правилам, которые нельзя нарушать. Так, например, редуктор должен устанавливаться строго параллельно движению автомобиля в вертикальном положении. Крепление редуктора должно быть надежным и жестким, как правило, это кронштейн, который крепится к кузову.
2. Также следует помнить про штуцер слива конденсата, который должен быть самой нижней точкой системы, в тоже время к нему должен быть обеспечен свободный доступ. Не рекомендуется устанавливать редуктор выше верхнего уровня радиатора охлаждения двигателя.
3. При установке следует убедиться в том, что электромагнитный клапан не был в контакте с кузовом. Старайтесь установить редуктор поближе к смесителю, это повысит эффективность работы газобаллонного оборудования, а также безопасность системы в целом.
4. Подключение водяного охлаждения к редуктору реализована при помощи магистралей и различных тройников. Циркуляция ОЖ происходит следующим образом: подача антифриза осуществляется в нижний штуцер, после прохода по каналам охлаждения жидкость выходит обратно в систему охлаждения двигателя через верхний штуцер. С целью недопущения перегрева редуктора и нежелательных последствий, следите за уровнем ОЖ.
5. Электромагнитный клапан должен быть надежно закреплен в вертикальном положении, таким образом, чтобы соленоид смотрел вверх.

Оформление

Оформление газовой плиты под баллон номинальное — никакие инстанции посещать не надо, требования выполнить легко. Первое озвучили — расстояние до баллона не менее 0,5 метров. Второе: до магистралей — водопровода, канализации, металлических труб отопления — должно быть не менее 2 метров. Вот и все.

Есть два варианта официального оформления:

Когда вы будете заправлять новый баллон на муниципальной заправочной станции (не для автомобилей, а именно для заправки бытовых газовых баллонов), бумаги вам оформит работник станции. Вам потребуется сообщить адрес (хотя-бы примерно) и объяснить, где стоит плита и где располагается баллон. Вот тут надо быть аккуратным, хотя-бы говорите, что стоит он по правилам. Да, баллон должен быть куплен в одном из магазинов горгаза и нужен будет регистрационный номер авто, на котором будет этот баллон перевозится.

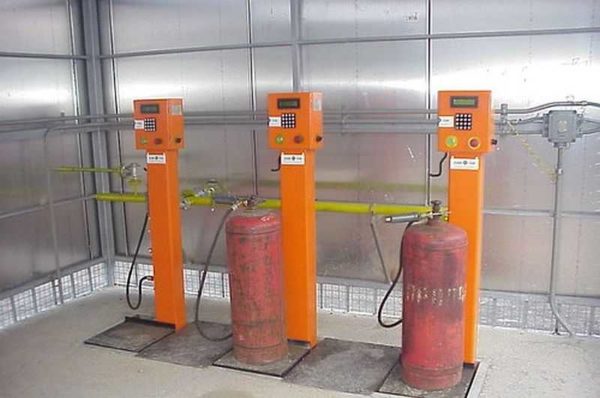

Заправочные колонки для газовых баллонов

У многих газовая плита для дачи под баллон стоит годами даже без такого «оформления». Но в этом случае заправлять вы баллон будете сами, не пользуясь услугами муниципальных заправок или машин по обмену. Еще, при необходимости ремонта или обслуживания плиты, ее перенастройки надо будет как-то урегулировать вопрос оформления (проблем обычно не бывает) или воспользоваться услугами в частном порядке.

Виды плит для газовых баллонов

Сразу стоит сказать, что есть газовые плиты, которые могут работать как с магистральным природным, так и с балонным сжиженным газом. Для перенастройки требуется замена форсунок и регулировка. Так что, в принципе, для дачи подойдет любая из них.

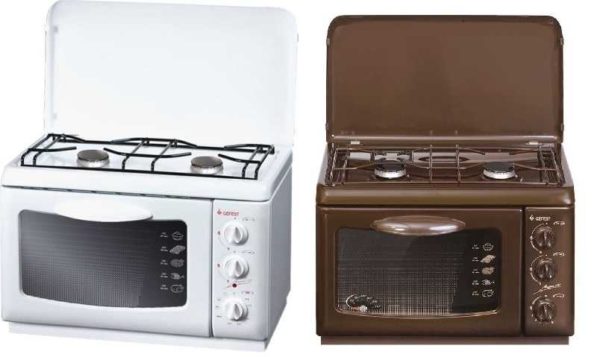

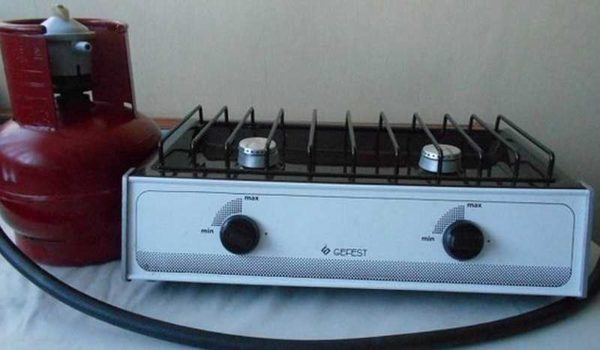

Настольные газовые плиты мобильны… почему бы и нет…

Другое дело, что в «полевых» условиях используют ее намного меньше и реже, чем в быту. По этой причине выбирают самые простые и небольшие модели. Ведь сейчас воду на чай греют, чаще всего, электрочайником, готовую еду разогревают в микроволновой печи. На газовой печи на даче только готовят, причем самые простые блюда. Еще некоторые хозяйки делают закрутки. Вот и все. Потому и покупают обычно одно-двух комфорочные плиты. Тем не менее, есть довольно широкий выбор под любые требования и потребности.

Настольные и напольные

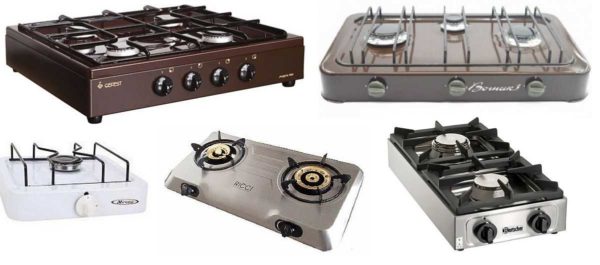

По способу установки газовые плиты для дачи делятся на настольные и напольные. Техническими характеристиками не отличаются только габаритами. Настольные обычно делают самыми простыми, без каких-либо дополнительных опций. Это именно дачный/походный вариант с минимальным весом и габаритами.

Для редких посещений » и так пойдет», вот только рядом баллон ставить нельзя

Какая же газовая плита для дачи под баллон лучше? Настольная или напольная? Все дело в наличии свободного места. Если есть где установить напольный вариант, берите его. Пусть и стоят они дороже, но сами могут служить в качестве шкафа. А их (шкафов), обычно, на даче не хватает. Только помните, что надо еще найти место для хранения баллона. Он может быть расположен рядом (минимальное расстояние между плитой и баллоном — 0,5 метра и на расстоянии не менее 1 метра от отопительных приборов), а может стоять на улице в специальном шкафу, который запирается на ключ.

Если же, наоборот, есть место на столе, но нет на полу, подойдет настольный вариант газовой плиты. Самое приятное, что стоят они полторы-две тысячи рублей.

Количество и вид конфорок

Газовая плита для дачи под баллон может иметь от одной до четырех конфорок. Однокомфорочная подойдет, если на даче бывает один-два человека и закрутки вы не делаете. Для готовки завтрака/ужина на семью из трех-четырех человек и небольшого количества консервации вполне достаточно двух конфорок. Ну, а если вам требуется ее и обед на полноценную семью, берите с тремя или четырьмя конфорками.

Читать также: Разделка витой пары по цветам

Варианты настольных газовых плит для дачи под баллон

В последнее время кроме конфорок стандартного, среднего размера, стали делать еще большие и маленькие. Это удобно, так как посуда бывает разного диаметра. Такие «излишества» доступны только на четырехкомфорочных вариантах.

Кроме того, есть модели, в которых кроме газовых конфорок есть и электрические. Если на участке проведен свет, и вам нужна плита для дачи по баллон на три-четыре конфорки, это тоже удобно. Газ в баллоне имеет свойство заканчиваться в самый неподходящий момент. Если нет запасного, хоть костер разводи. А при наличии электрической конфорки можно закончить процесс и дотянуть до тех пор, пока не наполнят баллон.

Наличие дополнительных опций

Арсенал дополнительных функций только для газовых конфорок невелик. Это электро или пьезо розжиг и газконтроль. Обе функции полезны, но насколько нужны — судить только вам. Сразу стоит сказать, что в настольных вариантах встречаются очень редко.

Газовая настольная плита с электродуховкой внизу

Конструктивные особенности

Настольные плиты есть всего в нескольких видах. Самый простой — одна, чаще -две конфорки, и все. Но есть еще модели со встроенной электродуховкой. Неплохой вариант, если вы духовкой пользуетесь. На этом видовое «разнообразие» закончилось.

Напольные газовые плиты для дачи имеют чуть больше конструктивных вариантов:

• Со встроенной внизу газовой или электрической духовкой.
• С полочками в нижней части.
• С небольшим шкафчиком и дверками.

Два именно «дачных» варианта

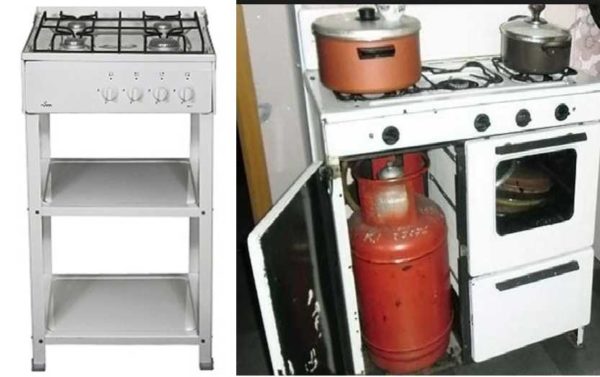

Шкафчик под газовой плитой может использоваться под установку в нем небольшого газового баллона. Это противоречит требованиям газовщиков (расстояние между плитой и баллоном должно быть не менее 0,5 метров), но все-таки используется.

Где ставить баллон нельзя? В подвальном или цокольном этаже, в жилом помещении.
