Виды воздухоотводчиков и мест их установки
Воздухоотводчики бывают ручными и автоматическими. Ручные воздухоотводчики или краны Маевского имеют небольшие размеры. Их устанавливают обычно на торцевой части радиатора отопления. Регулируют кран Маевского с помощью ключа, отвертки или даже вручную. Так как кран небольшой, то и его производительность небольшая, поэтому его применяют только для локального устранения воздушных пробок в отопительной системе.
Воздухоотводчики для системы отопления бывают двух типов: ручные (кран Маевского) и автоматические (работают без участия человека).
Второй тип воздухоотводчиков – автоматические – работают без вмешивания человека. Их устанавливают как в вертикальном положении, так и в горизонтальном. Они имеют высокую производительность, но обладают достаточно большой чувствительностью к загрязнениям в воде, поэтому их монтируют вместе с фильтрами и на подающих трубопроводах, и на обратных.
Автоматические воздухоотводчики устанавливаются в отопительных системах закрытого типа по линии трубопроводов в разных точках. Тогда сброс воздуха из каждой группы устройств производится отдельно. Многоступенчатая система обезвоздушивания считается самой эффективной. При правильной прокладке и грамотном монтаже труб (под нужным уклоном) вывести воздух через воздухоотводчики будет просто и беспроблемно. Удаление воздуха из труб отопления связано с увеличением расхода теплоносителя, а также с возрастанием давления в них. Падение давления воды свидетельствует о нарушении герметичности системы, а температурные перепады – о наличии воздуха в радиаторах отопления.
Особенности монтажа возухоотводчика в частном доме
Для установки понадобится гаечный ключ
Воздухоотводчик, предназначенный для коммуникаций отопления частного дома, должен устанавливаться строго в вертикальном положении. Для монтажных работ понадобятся резьбовой тройник, ФУМ-лента, гаечный ключ рожкового типа.
Процесс установки реализуется поэтапно:
- Крепление тройника. Понадобится отрезок трубы, на который пайкой, клеем или простой усадкой фиксируется тройник.
- Предварительная проверка расположения сбросника на самой высокой точке оборудования. Штуцер устройства должен иметь верхнее направление.
- Монтаж отсечного клапана на шестигранник прибора рожковым ключом.
- Подсоединение автоматического отводчика воздуха так, чтобы защитный колпачок с ниппелем смотрел вверх.
- Плотное закручивание колпачка для предотвращения скопления мусора.
- Проверка наклона прибора (для радиаторных моделей). Секция батареи со спускником немного поднимается вверх.
После монтажа приспособления не нужно регулировать – они будут сбрасывать воздух автоматически.
Особенности многоступенчатой схемы
Многоступенчатая схема обезвоздушивания предусматривает установку автоматических приборов по всей линии. Подобное подключение сбросников позволяет локально и одновременно удалять воздушные пробки. Автоматический прибор ставят в зоне поворота, образования петли. Чтобы продлить его эксплуатационный ресурс клапана, дополнительно монтируют фильтр. После сборки система работает, когда радиатор горячий внизу, но холодный сверху.
Читайте также:
В двухэтажных домах монтаж отводных устройств обязательно производится на верхнем этаже.
Угловой, прямой или радиаторный воздушник подходит для магистрали отопления многоквартирного или частного дома. Автоматический прибор отличается простотой, надежностью и ремонтопригодностью. После его установки владелец может не тратить время на контроль системы и ручной спуск воздуха.
Чем опасна воздушная пробка в радиаторе
Если в батарее появилась завоздушина, ничего хорошего от этого не будет. Лишний воздух является преградой для нормального функционирования системы. А также может стать причиной образования коррозии на стенках радиатора.
Если в контуре установлен циркуляционный насос. воздушная пробка может нарушить и его работу. Когда система функционирует правильно, подшипники скольжения на валу насосного агрегата находятся постоянно в воде. А при наличии завоздушины возникает эффект «сухого трения», который негативно влияет на скользящие кольца, и может вывести из строя вал
Поэтому важно знать, как выгнать воздух из системы отопления дома. Принятые вовремя меры помогут предупредить повреждение сети теплоснабжения
Особенности эксплуатации
Проблемы в эксплуатации воздушного клапана возникают, когда шток или мембрана застревают в одном положении. И если это положение «открыто» — в квартире или доме появится канализационный запах, а если «закрыто» — возрастает риск срыва гидрозатворов.
Чтобы избежать такой ситуации, клапан нужно регулярно осматривать на предмет нарушений работы, при этом важно обращать внимание на то, чтобы мембраны и штоки прилегали герметично, и не стали местом скопления мусора. Конструкция аэраторов проста, поэтому легкий ремонт всегда можно провести самостоятельно
Если в канализационной системе появился новый элемент (например, стиральная машина, которая сливает воду под напором), на нее надо ставить дополнительный клапан. Скорость потока воды от стиральной машины резко изменяет давление в трубопроводе, и старый воздушный клапан, даже если он без сбоев работал несколько лет, может не справиться.
Спуск воздуха через заглушку
В случае если на отопительных приборах отсутствуют какие-либо краны, такая проблема, как воздушная пробка в системе отопления дома, усложняется многократно. Потребуется раскрутить одну из заглушек.
Для этих целей следует подготовить большой разводной гаечный ключ. Под заглушку необходимо подставить емкость. Далее ключом захватывается заглушка и очень аккуратно проворачивается. Недопустимо полностью выкручивать заглушку, так как в отопительной системе может быть высокое давление, теплоноситель большим напором отправится прямиком в помещение, и справиться со сложившейся ситуацией будет проблематично
Именно поэтому заглушку следует проворачивать с особой осторожностью. Желательно предварительно выключить в помещении всю имеющуюся технику, закрыть плотно оконные и дверные проемы. В процессе проворачивания заглушки необходимо прислушиваться
При появлении небольшого шипения дальше проворачивать заглушку не следует. В этот момент нужно остановиться и отложить в сторону ключ. Теперь следует дождаться, когда излишки воздуха из отопительного прибора понемногу, но полностью покинут систему. Определить, что пробка в системе отопления вышла, очень просто – из-под заглушки начнет подтекать жидкость. Затем при помощи большого разводного ключа необходимо плавно и аккуратно вернуть заглушку в исходное положение.
Виды воздухоотводчиков
Клапаны для удаления воздушных пробок бывают автоматическими и ручными. Ко второму типу воздухоотводчиков относят краны Маевского. Их используют не только для вывода воздуха, но и для его запуска, чтобы слить теплоноситель из системы.
Кран Маевского
Это устройство изготавливают из латуни, имеет простую, но надёжную конструкцию. Основные детали крана Маевского – это корпус и винт. Все детали клапана максимально плотно расположены друг другу, благодаря чему теплоноситель не может выйти наружу. Открывают кран с помощью специального ключа, отвёртки или рукой.
Перед тем как убрать воздух из системы отопления, необходимо подготовить ёмкость для теплоносителя и инструменты. Пошаговая инструкция удаления воздушных пробок с помощью крана Маевского:
- Если система отопления работает с помощью циркуляционного насоса, то его следует выключить на время сброса воздуха.
- Ключом, отвёрткой или рукой поворачивается кран на 1 оборот против часовой стрелки. Сразу же будет слышно шипение выходящего из радиатора воздуха.
- Как только начал вытекать теплоноситель, значит, воздушная пробка удалена, кран Маевского обратно закрывают.
Автоматический воздухоотводчик
Автоматический воздухоотводчик VALTEC VT.502
Это устройство самостоятельно выводит воздух из системы отопления. Устанавливается либо вертикально или горизонтально. Состоит из латунного корпуса, поплавка, выпускного клапана и шарнирного рычага. Чтобы теплоноситель не мог протечь через него, воздухоотводчик оснащён защитным колпачком.
Обратите внимание! Автоматические устройства чувствительны к примесям, содержащимся в воде. Для длительной их эксплуатации в систему отопления дополнительно устанавливаются очистительные фильтры
Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт. По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан.
Сепаратор воздуха
Это устройство состоит из металлического корпуса, воздухоотвода, сливного крана и трубки с сеткой. В отличие от обычных воздухоотводчиков, сепаратор сам отбирает воздух из воды. Проходя через сетку теплоноситель завихряется, благодаря чему и образуются пузырьки воздуха. В итоге они поднимаются наверх, и газы удаляются через воздухоотводчик. Помимо воздуха сепаратор отделяет песок, ржавчину и другие примеси. Удаляют шлам через сливной кран, расположенный снаружи на дне корпуса.
Советы по выбору
Установка автоматического воздухоотводчика – задача, не представляющая сложности любому хозяину дома, но выбор осуществляют с учетом технических параметров и подходящей конструкции корпуса радиаторов, труб.
- Радиаторы находятся в незаметных и труднодоступных местах, поэтому при покупке крана Маевского отдают предпочтение модели с ручным управлением.
- Выпускное устройство выбирают с отсекающим клапаном. Благодаря его установке при возникновении необходимости снятия, замены или проведения ремонта воздухоотводчик снимают без полного опорожнения отопительной системы.
- Если в доме или квартире живут дети, рекомендуют ставить кран, который откручивают отверткой.
- Желательно, чтобы корпус был защищен анодированным покрытием от окисления металла.
- Выбирают дорогостоящие устройства, которые улавливают даже пузырьки и обладают дополнительными функциями.
- Не приобретайте «умные» устройства китайского производства. Они недолговечны, а во время эксплуатации игольчатый клапан заклинивает, пропускают воду. Пластмассовый поплавок не обеспечивает четкой работы воздухоотводчика.
Видео: как спустить воздух из радиатора вручную
Разновидности
Несмотря на единый принцип действия автоматического устройства, конструкция и положение выходящего снизу патрубка в разных моделях располагается:
- сверху – прямой вариант;
- со стороны – угловой вариант;
- боковой вариант для радиаторов.
Самая распространенная конструкция устройства для автоматического стравливания воздуха из системы – это модель с прямым патрубком. Особенностью установки является выбор наивысшей точки трубопровода. В большинстве систем горячая вода выталкивает воздух в вертикальные стояки, где устанавливают клапан сброса воздуха.
Если выходящая из радиатора труба с резьбой находится в горизонтальном положении, то присоединяют угловой автоматический воздухоотводчик для отопления.
Вследствие химического взаимодействия алюминиевого покрытия радиатора с разными веществами, присутствующими в горячей воде, появляются воздушные пузырьки. Для их вывода из системы используют радиаторный тип автоматики.
Для удобного обслуживания системы в продажный комплект включают отсекающий клапан механического действия с прорезиненным лепестком. Он представляет собой литой корпус переходника с резьбой, внутри которого находится клапан в виде подпружиненного лепестка. *Грамотная эксплуатация подразумевает, что муфту накручивают перед тем, как установить своими руками воздухоотводчик.
Что такое воздухоотводчики и для чего они нужны
Многие обладатели радиаторных систем сталкивались c ситуацией, когда при горячих трубах некоторые части радиатора плохо греют или они вообще холодные, аналогичные проблемы возникают с утеплением водяными полами. Главная причина этого явления – наличие воздуха в трубах, который поднимается вверх и препятствует движению теплового носителя.
Если в открытом контуре воздушные пузырьки отправляются в незакрытый расширительный бак, расположенный на высоких этажах здания или чердаке, и стравливание не столь актуально, то в закрытой системе жизненно необходим спускник воздуха системы отопления на всех контурах и отдельных теплообменных приборах.
-
Читайте также:
Когда пробки мешают работе системы, для удаления скопившегося воздуха используют ручные или автоматические отопительные спускные краны. Одним из наиболее простых приспособлений является обычный вентиль, устанавливаемый в верхней точке радиаторов отопления. Для спуска воздуха из батарей вентиль открывают и ждут момент, когда струя перестанет вытекать рывками вместе с воздухом – в радиаторах без воздуха водный поток будет равномерным.
В индивидуальных отопительных линиях частных домов на радиаторы вместо обычных вентилей ставят специальные запоры, которые функционируют автоматически или регулируются вручную. С их помощью удаляют не только воздух из приборов, в которых происходит газообразование, но и когда нужно, кислород из воды, вызывающий ускоренную коррозию металлических деталей арматуры.
Рис. 2 Воздухоотводчик для сброса воздуха из системы отопления – конструкция
Какие проблемы позволяет решить воздухоотводчик
При движении по контуру, теплоноситель выбирает путь наименьшего сопротивления, а поскольку завоздушенные участки являются серьезным препятствием для прохождения подогретой воды от котла, то батареи со скоплениями воздушной массы остаются холодными или прогреваются лишь частично. Помимо того, что такое явление ухудшает качество обогрева, оно также губительно влияет на работоспособность всех элементов, подключенных к контуру.
Если в системе отопления не используется клапан на радиаторе отопления для стравливания воздуха, то собственник может ждать следующих неприятностей:
- выход из строя котла в результате перегрева теплообменника;
- коррозия отопительных приборов;
- низкая температура радиаторов при работе котла на пике производительности;
- риск размораживания отдельного радиатора или целого контура в сильные морозы;
- резкие скачки давления в контуре, приводящие к протечкам и нарушению целостности отопительных приборов.
Стоит понимать, что воздух в контуре — это серьезная неприятность. А как избавиться от воздуха в контуре можно узнать в нашей статье «Как грамотно спустить воздух из радиатора отопления?». Он имеет отличные от воды физические свойства — при нагревании расширяется больше и быстрее. Это приводит к возникновению серьезных аварийных ситуаций.
Зная о том, как правильно развоздушить систему отопления, собственник защитит себя от лишних хлопот и затрат, и выведет уровень надежности отопительного контура на новый уровень.
Причины и последствия воздушных пробок в закрытой системе отопления с принудительной циркуляцией
Причины те же, что и для открытой системы, а также:
- Разболтанная крыльчатка циркуляционного насоса может «хватать» воздух в процессе работы;
- Если горячая вода подводится к расширительному баку сверху, то воздух может попадать в систему через трещины или разрывы в мембране бака.
Воздушная пробка в замкнутом контуре приведет к повышению давления в системе и срабатыванию предохранительного клапана. Клапан раз за разом будет стравливать воду, пока не прогорит котел или не разорвет трубы отопления. Поэтому требования безопасности к закрытым системам значительно строже. В частности, для спуска воздуха замкнутый контур оборудуется не только ручными кранами Маевского, но и автоматическими воздушниками. Один из таких автоматических клапанов входит в группу безопасности. Группа ставится на подаче воды, сразу после котла.
Важно! Прохудившийся трубопровод или радиатор не могут стать причиной воздушной пробки. Работающая система, что замкнутого, что открытого типа, находится под давлением
Воздух никогда не пойдет в сторону более высокого давления — это противоречит всем законам физики.
Причины появления
Воздух в системе отопления может появиться по разным причинам. Если это проблема разовая — можно просто удалить его и не заниматься поисками источника. Если развоздушивание требуется несколько раз за сезон, придется искать причину. Вот наиболее распространенные:
Скапливаться воздух может в изгибах труб
Это наиболее распространенные места и способы, какими воздух попадает в радиаторы и батареи. Выгонять его оттуда надо время от времени, но при осеннем пуске отопления — обязательно.
Методы удаления воздуха
Существуют системы отопления с принудительной и естественной циркуляцией теплоносителя. В первом случае жидкость течёт с помощью циркуляционного насоса, а во втором благодаря определённому наклону труб и давлению в них.
Системы с естественной циркуляцией
Для вывода воздуха из системы этого типа используется расширительный бачок. Он устанавливается в наивысшей её точке. Большая часть воздуха самостоятельно выводится через него при нагреве теплоносителя. Если же воздушные пробки всё равно остались, то многие специалисты рекомендуют увеличить количество жидкости в системе, открыв при этом воздухоотводчики. Тем самым теплоноситель сам вытеснит движением и давлением воздух из сети.
Системы с принудительной циркуляцией
В системах с циркуляционным насосом трубы и радиаторы расположены ровно и без уклона. Для вывода из них воздуха используются воздухоотводчики. Их всегда монтируют на перегибах и в наивысших её точках, так как именно там и происходит скопление газов.
Обратите внимание! Если с помощью воздухоотводчиков не удаётся выгнать воздух из системы, то необходимо слить весь теплоноситель и заново заполнить её. Заливать теплоноситель в систему нужно медленно, так как из-за быстрого наполнения образуются пузырьки с воздухом
Одновременно с этим нужно удалять воздух из радиаторов и других элементов. Чем протяжённее система, тем дольше её заполняют теплоносителем. Если к сети отопления подключен тёплый пол, то установка воздухоотводчиков обязательна, так как часто трубы расположены на разной высоте. Также нужно постоянно следить за количеством теплоносителя в системе, чтобы исключить возможность попадания в неё воздуха
Заливать теплоноситель в систему нужно медленно, так как из-за быстрого наполнения образуются пузырьки с воздухом. Одновременно с этим нужно удалять воздух из радиаторов и других элементов. Чем протяжённее система, тем дольше её заполняют теплоносителем. Если к сети отопления подключен тёплый пол, то установка воздухоотводчиков обязательна, так как часто трубы расположены на разной высоте. Также нужно постоянно следить за количеством теплоносителя в системе, чтобы исключить возможность попадания в неё воздуха.
Почему появляется воздух в отопительной системе
С понятием «воздушные пробки» знакомы многие наши соотечественники. Об этом явлении вспоминают в начале отопительного сезона, когда в дома пускают тепло, а в квартирах верхних этажей часто батареи не нагреваются или нагреваются только в нижней части, а в верхней – абсолютно холодные. Откуда появляется воздух в трубопроводах? Причин завоздушивания может быть несколько:
- проведение ремонтных работ (сборка, разборка трубопровода), во время которых появление воздуха неизбежно;
- несоблюдение во время монтажа величины и направления уклона магистралей трубопроводов;
- пониженное давление в водопроводе. уровень воды падает, а образовавшиеся в результате пустоты заполняются воздухом;
- при нагревании воды пузырьки содержащегося в ней воздуха выделяются и поднимаются в верхнюю часть трубопровода, создавая там воздушные пробки;
- систему отопления наполняют неправильно: после летнего простоя трубы следует заполнять водой не быстро, а медленно, производя одновременно спуск воздуха из системы отопления;
- неудовлетворительно загерметизированные стыки трубопроводов, через которые происходит утечка теплоносителя. Течь в этих местах малозаметна, так как горячая вода сразу испаряется. Именно через неплотные швы и засасывается воздух в систему;
- неисправность воздухозаборных устройств;
- подключение водяного «теплого пола » к отопительной системе, трубы которого при монтаже располагаются на разной высоте.
Конструкция и принципы работы
Воздухоотводчик для радиатора отопления, работающий в автоматическом режиме, состоит из следующих элементов:
- корпуса, изготовленного из прочного металла;
- поплавка;
- игольчатого клапана;
- пружины;
- уплотнительных колец.
Внутреннее устройство оборудования отопительной системы
При отсутствии воздуха в отопительной системе поплавок находится в крайнем верхнем положении и клапан полностью перекрыт. При попадании воздуха в систему теплоноситель постепенно вытесняется, и поплавок опускается, открывая спускной клапан. После устранения воздуха оборудование возвращается в закрытое состояние.
Цикл работы воздухоотводчика
- в верхних точках замкнутых отопительных систем, так как именно в этой области происходит сбор скопившегося воздуха;
- на радиаторы отопления, что позволяет избежать проблем в работе оборудования;
- на полотенцесушители сложной формы, например, в форме «лесенка»;
- на байпасы и отводы П-образной формы, так как в этих местах также возможно скопление воздуха;
- на обвязку котла для устранения возможности несанкционированного повышения давления и своевременного устранения завоздушивания, которое может привести к поломке оборудования;
- на гидрострелки и/или циркуляционные насосы;
- на коллекторы при изготовлении систем многоконтурных теплых полов.
Места расположения воздухоотводчиков
Преимуществами автоматического оборудования перед устройствами с ручным способом управления (кранами Маевского) являются:
- длительный срок эксплуатации. В зависимости от производителя гарантия на работу оборудования составляет от 4 до 10 лет;
- надежность. Устройство будет самостоятельно устранять воздух из отопительной системы в случае возникновения такой необходимости, что поможет дополнительно продлить срок использования труб, радиаторов и иного оборудования;
- прочность. Устройство полностью герметизировано. Для изготовления основных агрегатов используются исключительно высококачественные и прочные материалы;
- устойчивость к коррозии, агрессивным средам и химическим процессам.
Среди недостатков можно выделить возможность установки только в системах с качественным теплоносителем, так как наличие различных примесей может привести к быстрому износу и разрушению внутренних составляющих элементов конструкции.
Воздухоотводчик отопления
Конструкция, принцип работы воздухоотводчика
Но помимо радиаторов нередко возникают ситуации, когда требуется выгнать воздушную пробку из системы отопления в трубах. Для этого на определенных участках магистрали необходимо установить воздухоотводчики. Их конструкция во многом схожа с описанными автоматическими кранами Маевского. Однако есть существенные отличия — они рассчитаны на наибольший объем выпускаемого воздуха и устанавливаются не горизонтально, а вертикально.
Для того чтобы удалить образовавшуюся воздушную пробку из системы отопления сначала нужно установить воздухоотводчики в правильных местах:
- В самой высокой точке магистрали. Для открытой системы это возможно только в том случае, если установлен герметичный расширительный бак на обратной трубе;
- В коллекторном отоплении — на каждой гребенке;
- Для тройниковой разводки — перед каждым узлом разветвления магистрали.
После установки необходимо правильно выставить значение давления, при котором воздухоотводчик сработает. Для удаления воздушной пробки из системы отопления в трубы нагнетают теплоноситель до того момента, пока не сработает воздухоотводчик на обратной магистрали.
Убирая воздушную пробку в автономном отоплении, нужно снизить температуру теплоносителя до минимума. Это приведет к уменьшению объема воды и будет способствовать более эффективному устранению неполадки.
В сочетании с функциональными качествами кранов Маевского это дает возможность эффективно пробить любую пробку в отоплении
Важно, чтобы параметры срабатывания устройств не превышали критическое значение давления. В противном случае безопасность системы может быть под угрозой
В видео показан пример развоздушивания радиатора отопления:
Что такое воздушный клапан
Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.
Воздухоотводчики для систем отопления бывают трех типов:
- Прямые приборы традиционного типа. Они монтируются только вертикально.
- Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
- Специальные модели для установки на радиаторы.
По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.
Принцип работы ручного клапана
Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.
Принцип работы ручного воздухоотводчика следующий:
- В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
- Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
- Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.
Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.
Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:
- для открывания используется металлическая или пластиковая рукоятка;
- чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
- для откручивания специальным ключом стоит винт с четырехгранным наконечником.
Принцип работы автоматического клапана
Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.
Принцип работы автоматического воздухоотводчика в системе отопления следующий:
- При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
- Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
- При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
- За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.
Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.
Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.
Зачем на радиаторах краны
Каждый отопительный прибор – это отдельный элемент системы, нуждающийся в настройке и периодическом обслуживании. Если же управлять расходом теплоносителя через батареи в зависимости от потребности в тепле, то можно добиться хороших результатов в плане экономии энергоносителей. То есть, радиаторные вентили и краны для отопления призваны решать такие задачи:
- Полное отсечение отопительного прибора от системы.
- Ограничение протока теплоносителя через батарею.
- Изменение расхода теплоносителя в зависимости от внешних условий.
- Спуск воздуха из радиатора и трубопроводной сети.
Есть масса ситуаций, при которых без отключения батареи обойтись сложно. К примеру, исправно работающее централизованное отопление посреди весны, когда на улице уже тепло, а в квартире просто жарко. Другой случай – необходимость снятия отопительного прибора с целью замены, промывки или ремонта. При отсутствии запорной арматуры осуществить любое действие с радиатором становится проблематичным.
Вентили ставят и на батареи в стиле ретро
Ограничение протекающего теплоносителя осуществляется с целью балансировки индивидуального отопления в частном доме или квартире
Неважно, какой тип системы отопления у вас используется, без балансировки с помощью вентилей первые батареи всегда получат большее количество воды, чем последние. Ограничить расход теплоносителя в начале сети и тем самым уравнять все приборы между собой – это задача регулирующей радиаторной арматуры
Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома. Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия.
Ну и проблема выпуска воздуха при заполнении системы или в период эксплуатации тоже решается за счет специальных воздушных кранов, устанавливаемых на все современные радиаторы. Ниже предлагается перечень разновидностей запорно-регулировочной арматуры, перечисленной в том же порядке, что и решаемые ею задачи:
- Полуоборотные шаровые краны в прямом и угловом исполнении. Изготавливаются из латуни, бронзы или полипропилена с металлической вставкой.
- Балансировочные вентили для радиаторов – прямые и угловые.
- Вентили регулировочные с термоголовками (термостатические клапаны).
- Спускные воздушные краны – автоматические и ручные.
Для справки. Некоторые домашние умельцы применяют для присоединения отопительных приборов трехходовые смесительные клапаны. Но такое решение неоправданно дорого и на практике используется редко.
Теперь следует рассмотреть подробно, какие краны лучше ставить на радиаторы в различных условиях и обстоятельствах. Некоторые варианты наглядно показаны на видео:
Плюсы использования устройства
*
Перед тем как установить клапан воздушного типа на воду или отопление, необходимо разобраться в основных плюсах всех моделей. Главным достоинством применения изделий будет своевременное предупреждение поломки системы, ведь конструкция не даст воздуху нарушить нормальное функционирование трубопровода. Еще один бонус – предотвращение запахов из канализационной трубы, однако для этого также необходима организация нормальной приточной вентиляции в квартире.
Комплектующие детали приспособления
Монтаж аэратора позволяет сэкономить на возможном последующем ремонте и разрешает не выводить на улицу вентиляционный стояк. Использовать такие клапана можно на системе отопления и водопроводе. Устройство обеспечивает стабильную бесперебойную работу всех систем.
Клапан автоматического сброса воздуха из системы отопления
В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.
Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.
При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.
Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.
Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.
- Устройство требуется для установки:

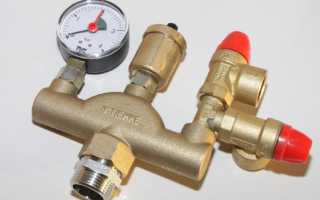

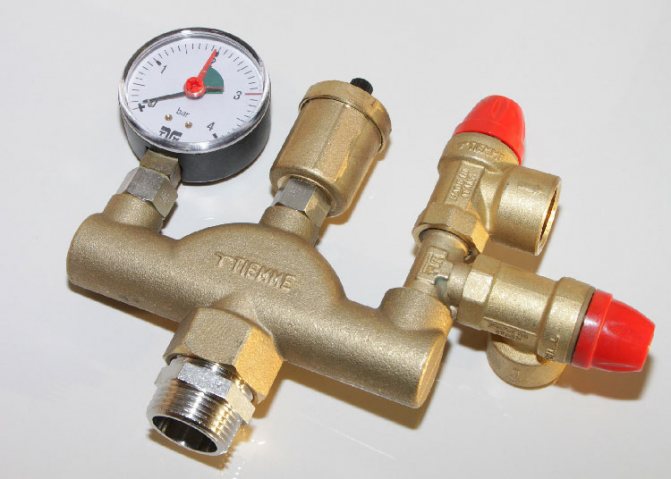

- в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
- на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
- на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
- на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.
Принципы выбора
Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.
Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.
- Краны Маевского различаются способом откручивания рабочего винта:
- с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
- с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
- со шлицем под плоскую отвертку (самый удобный и безопасный вариант).
Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.
Чем опасен воздух в отопительной системе
Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.
Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать: Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают. Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии. При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.
Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее. Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления
Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.
https://youtube.com/watch?v=Q4LOLnuFOoc
Автоматический воздухоотводчик, — как работает, почему течет
Еще не появились автоматические воздухоотводчики, которые бы не подтекали периодически. Что в общем-то не сложно устранить на время. Почему текут, как с этим бороться, а также зачем нужны такие устройства в отоплении, и как их использовать правильно…
Зачем нужен воздухоотводчик
В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один — автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.
Это обеспечивает работоспособность системы, предотвращает завоздушивание. В завоздушенной системе теплоноситель нормально не движется, оборудование работает не стабильно, слышны шумы, хлопки — маленькие гидроудары. Оборудование, насосы быстрее изнашиваются.
Или воздушная пробка остановит движение теплоносителя полностью. Без небольшого устройства – автоматического воздухоотводчика, — система не будет нормально работать — произойдет завоздушивание.
Откуда в отоплении воздух и как он удаляется
Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.
Чтобы удалить воздух нужно во многих характерных местах системы поставить воздухоотводчики, а в самых важных точках, где вероятно скапливание воздуха, — автоматические. Чтобы оперативно, постоянно стравливать газ.
Делают и сепараторы — участки трубы со значительной разницей в диаметре. На участке, где давление понижается (движение жидкости ускоряется) выделяются пузырьки воздуха, затем они скапливаются на расширении — где и отводятся описываемым устройством.
Конструкция автоматического воздухоотводчика
В основе устройства — корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, — выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.
Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна — всегда строго вертикальная установка, только в таком положении работает устройство.
Возможна и уголковая конструкция — т.н. радиаторный автоматический воздушный стравливатель, который вкручивается в торец конструкции, обычно вместо пробки радиатора.
В каких местах находятся
Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.
Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, — ручными устройствами для стравливания воздуха. Они устанавливаются в торце каждого радиатора.
Где располагать — точки автоматического стравливания воздуха
В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:
На каждом коллекторе, в том числе и теплого пола.
- На высоких, П-образных нестандартных отводах, например, на обводе двери.
- В верхней точке магистрали каждого этажа в многоэтажных здания.
Оборудование радиаторов кранами Маевского
В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского. При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.
Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух. В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.
Почему течет
На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.
Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления. Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук.
Балансировочный вентиль
Вентиль для регулировки отопления по конструкции отличается от обычного шарового тем, что может плавно перекрывать проходное сечение за несколько оборотов. Причем после балансировки положение вентиля можно зафиксировать, дабы никто случайно не нарушил настройки. Данный вид регулировочных кранов ставится на выходе из радиатора, как показано на схеме:
Здесь показано присоединение к двухтрубной горизонтальной системе, наиболее распространенной в частных домах и квартирах с индивидуальным отоплением. Кстати сказать, принцип монтажа арматуры при однотрубной схеме остается таким же. На подающей подводке ставится обычный шаровой, а на обратной – регулировочный кран. В том случае, когда в двухэтажном доме имеет место система с вертикальными стояками, то схема монтажа сопутствующей арматуры выглядит так:
Принцип подбора изделий – такой же, как в предыдущем разделе
Прямое или угловое исполнение принимается в зависимости от компоновки оборудования и трубопроводов, так же важно при сборке использовать американки
Особое внимание обращайте на качество литья и толщину латунных стенок арматуры. Если у вас проложены сети из полипропиленовых труб, не спешите покупать ППР-краны, лучше поставить переходники и надежные металлические изделия
Совет. Балансировочные вентили ставятся на все радиаторы, кроме самого последнего, находящегося в тупике ветви. На подводках к нему достаточно поставить простые шаровые краны.
Инструкция по установке
Первый шаг – отключить стояк водоснабжения в квартире или доме. Потом выбрать участок, где будет стоять клапан, и вырезать болгаркой. Торцовые поверхности трубы зачистить от зазубрин.
Для герметичности в раструб нужно поставить резиновую прокладку (если монтаж по резьбе, вместо прокладки – сантехническая пленка). После этого установить аэратор и крепко зафиксировать его в стояк.
Для одной квартиры на внутреннюю канализацию требуется как минимум 3 клапана – по штуке на каждый потребитель.
Для аэраторов надо обеспечить доступность, чтобы их было легко осматривать и чистить. А чистка нужна раз в год.
https://youtube.com/watch?v=Nd3e2wF8Ggw
Как удалить воздушную пробку
В идеале, газы поднимаются к самым высоким точкам контура, где установлены воздухоотводчики, и стравливаются оттуда клапанами, работающими в ручном или автоматическом режиме. На практике же ошибки проектирования или монтажа трубопровода приводят к формированию воздушных пробок в труднодоступных местах.
Чтобы удалить такую пробку, необходимо найти ее расположение — по журчанию теплоносителя, протекающего через завоздушенный участок, по относительно низкой температуре трубы или радиатора, по звонкому звуку при простукивании труб.
Выгнать пробку из автономной системы отопления поможет повышение температуры теплоносителя и/или давления в системе. Для воздействия давлением необходимо открыть подпиточный кран и ближний к воздушной пробке спускной клапан (по направлению потока). Поступающая в систему вода повышает давление и заставляет пробку продвигаться. Убедившись, что пробка вышла через клапан (он перестает шипеть), систему возвращают в обычный рабочий режим.
Удаление воздушной пробки из системы отопления
В более сложных случаях воздействуют не только давлением, но и температурой. Теплоноситель нельзя нагревать свыше максимально допустимых значений, чтобы не вывести отопительную систему из строя.
Важно! Регулярное формирование пробки в одном и том же месте свидетельствует о просчетах в проекте или некорректном монтаже. Рекомендуется установить в проблемном месте воздухоотводчик, врезав тройник в трубопровод
Какие признаки указывают на необходимость установки воздушного клапана
Чтобы не допустить скопления воздуха теплотехники предлагают использовать клапан воздушный для отопления с самого начала эксплуатации контура, поэтому специалисты-теплотехники в составленной схеме отопления дают рекомендации относительно того, какой именно воздухоотводчик подойдет к конкретной системе отопления.
Однако в некоторых случаях, пытаясь сэкономить средства на покупке данного типа регулирующей арматуры, собственники отказываются от установки приборов и тем самым провоцируют ряд проблем. Чтобы решить их, им приходится монтировать клапан воздушный для системы отопления уже после того, как контур был обвязан и подключен к котлу.
Следующие признаки свидетельствуют о наличии воздушных пробок и указывают на необходимость интеграции воздухоотводчика в контур отопления:
- неравномерный прогрев батарей;
- появления «холодных пятен» на трубопроводе;
- плохая циркуляция в системе отопления;
- шум в отопительных приборах;
- некачественный обогрев дома.
