Как выкопать и укрепить канаву для отведения воды

Как сделать дренажную канаву?

Перед тем как начать рыть канаву, необходимо определить место, где она будет проходить, а также найти наивысшую и самую низкую точку рельефа.

Выяснив особенности рельефа, нужно наметить направление траншеи, устранить в этом месте всю растительность и приступить к копке. Траншея должна идти под уклоном, но сильным он быть не должен. Соотношение ширины канавы к ее глубине должно быть примерно один к двум.

Для отвода воды потребуется пластиковая труба. Она будет собирать воду и отводить ее в нужном направлении. В ее верхней части необходимо проделать отверстия в несколько рядов на расстоянии 10-15 сантиметров диаметром 1,5 сантиметра. Чтобы избежать засорений в отверстиях, трубу нужно обмотать неплотной тканью, чтобы через нее хорошо проходила вода.

После прокладки трубы нужно засыпать траншею мелкими камушками, битым кирпичом, щебнем, керамзитом, крупным песком и другими стройматериалами. Главное, чтобы этот слой хорошо пропускал воду. Убедившись, что вода с участка хорошо отводится, канаву можно засыпать землей.

Дренажную канаву также можно сделать открытого типа, используя для этого, например, автомобильные шины. Их нужно разрезать относительно радиуса на 6-8 частей. Разрезанные куски нужно выложить открытой частью кверху на дно выкопанной траншеи. При необходимости форма покрышек позволит направить стоки в нужную сторону.

Если участок небольшой, можно обойтись одной канавой, проходящей по наиболее заливаемой его части. Все зависит от степени влажности почвы и ее пропускной возможности.

у нас был каменистый участок, ничего не делали чистили снег на деревья, потом участок был на склоне, ставили бочку под желоб крыши и склон укрепили деревьями, внизу был небольшая речка – арык, может надо такой дренаж?

а если отводить некуда?Только на другие участки…

Елена, меня то же интересует этот вопрос))) УГВ высокий и куда эту воду отводить, соседям?

Дренажная канава нужна. Убедились в этом на своем опыте. Взяли участок под ИЖС а он на склоне, при этом мы по склону метров на 300 ниже дороги и вся вода при таянии снега идет через нас. в первые 2 года очень долго ждали когда наш участок подсохнет чтобы можно было начать посадки, а соседи выше уже садили во всю. На третий год сделали пробную дренажную траншею в зоне сада – весной сад быстро просох. Нынче сделали остальную часть участка. Траншею рыли по верхней границе участка шириной в лопату а глубиной – до слоя глины, в нашем случае вышло около 60 см. вывели первую часть в конец участка а вторую к лицевой стороне т.к. участок мало того что в конце склона но еще и имеет возвышение в середине. Уложили ландшафтный Ондутис (взяли ширину 150 см) так чтобы потом можно было сверху завернуть края и перекрыть возможность перемешивания слоев, отсыпали 10 см гальки, закрыли слоем Ондутиса, отсыпали ПГС слоем 30 см и завернули все это краями Ондутиса. Жаль что нельзя вставить фотографии. Сверху траншею присыпали песочком до уровня поверхности земли. Работает, на выходе весной видно замечательный веселый ручеек воды. Ондутис необходим чтобы слои почвы песка и гальки не перемешивались. Конечно лучше бы отсыпать весь объем щебнем, но это довольно накладно по деньгам. Уклон необходимо соблюдать не менее 1 см на 1 м траншеи.

Источник

Как построить канаву

…открытого типа

До начала монтажных работ заранее подготавливают оборудование и материалы:

• -экскаватор, если объем работы большой, либо лопаты.
• -крупную, мелкую щебенку.
• -желоба для сбора осадков, либо материалы, укрепляющие стенки каналов.

Схема прокладки канав. Работы по устройству ливневки ведутся в определенном порядке.

Нужно выкопать траншеи вдоль ограждения участка, ведущие к месту, где собирается вода. Трубы в канавах заглубляются в почву более чем пятьсот миллиметров, имеют ширину четыреста миллиметров. Если для водоотведения применяются специальные желоба, то траншея вырывается немного больше габаритов желобов.

Важно! Жидкость по канавам течет самотеком, поэтому необходимо соблюдать угол наклона траншеи, который равен 0.03. Подготовив траншеи, проводятся испытания работы системы на качество слива. Наполняют канавы водой с помощью ведер и смотрят, качество отвода воды к месту для дальнейшей утилизации. Если необходимо, на этом этапе проводят корректирующие работы.

Далее дно канавы засыпают щебнем, сначала крупной консистенции, затем мелкой. Если планируется встраивать ливневый желоб, то на дно укладывается песок, а не щебень, образуя подушку для желоба. Вновь проверяют качество работы всей системы. У входа в место сбора воды сооружают устройство для улавливания песка. Устройство должно соединяться с водоотводной системой с одной стороны, и трубой, выводящей жидкость в водоем, либо колодцем, коллектором для сбора воды – с другой. Канавы для красоты обкладывают камнями, высаживают растения, желоба накрываются специальными решетками.

Избыточную воду отводить в водосборный колодец для орошения участка.

Дренаж на участке. Час у Дачи. Gubernia TV

Дренажная система

Обустройство дренажной канавы – процесс работ

Бюджетные системы дренажа участка и ливневой канализации от пользователей портала

Опытные строители и загородные жители хорошо знают, что «лишняя» вода на участке — это плохо. Избыток воды приводит к подтоплению фундамента и цокольного этажа, вымыванию основания, затоплению грядок, заболачиванию территории и т.д. В результате весной, осенью и даже летом по дачному участку нельзя пройти без резиновых сапог.

В этой статье рассмотрим:

Чтобы не делать дренаж

Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:

• Устройство ливневой канализации.
• Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
• На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.
• Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».

Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Отливаем из бетона самодельную крышку колодца.

Источник

Дренажная система в дизайне ландшафта

Затейливо выложенная галькой траншея
Дача даче рознь, и иногда её функции сводятся не к выращиванию петрушки и картошки — многие хозяева, живущие в бешеном темпе мегаполисов, предпочитают на ней просто отдыхать. Соответственно, открытого грунта на ней может и не быть вовсе – всё асфальтировано, забетонировано, покрыто плиткой.

Подпорные стенки из камня, образующие водоотводный канал

Тем не менее, и такой участок может нуждаться в дренаже, который следует предусмотреть ещё в процессе благоустройства территории. Здесь точно так же можно устроить как закрытые, так и открытие канавки, только и те, и другие должны не портить ландшафт, а украшать его.

Ручей с мостиком в саду

Канавы, закрытие ячеистой решёткой

Рядом с домом обычно прокладывают водоприёмники, в которые через перфорированную крышку стекает вода с кровли, а затем по лотку отводится в колодец. Внутри такой ёмкости есть похожая на корзинку деталь под названием пескоуловитель, которая, задерживая попадающий в водоприёмник песок и листья, не позволяет засоряться отводным каналам.

Вода по лотку уходит к водоприёмнику

Что касается всей остальной территории, то имеющаяся на ней красиво облицованная камнем траншея может сама по себе быть прекрасным ландшафтным украшением. Конечно, она не должна пролегать прямо перед входом в дом, но почему бы ей не пересекать ваш сад или не разделять секции огорода. Ведь близость влаги лишь заставит растения интенсивнее расти и зеленеть, а к примеру, прокинутый через русло мостик, только добавит прелести всей картине.

Водоприёмник под водосточной трубой

Классификация дренажных канав по назначению

Проблема с отводом грунтовых, паводковых вод и осадков в основном характерна для домов в частном секторе, дачных построек, транспортных магистралей. Потоки воды вдоль дорог, зданий вызывают разрушение даже устойчивых к различным воздействиям конструкций. Причем страдает не только металл, но и железобетонные основания, происходит смыв плодородного слоя почвы.

Исходя из этого можно определить назначение дренажной канавы вдоль отдельно стоящих сооружений и по территории участка:

В зависимости от количества отводимых стоков и схемы прокладки отличают

Отметим, что в самых простых случаях достаточно сделать канаву вдоль забора, а для полноценной защиты участка или отвода стоков из септика потребуется более сложная сеть.

Что представляет собой водоотводная канава

Собственно говоря, любая дренажная канава – это специальное углубление в земле, обустроенное вдоль дороги или по периметру объекта, участка.

Водоотводная канава — сооружение в грунте, предназначенное для защиты грунта от размыва или переувлажнения, сбора поверхностных вод и отвода их в ближайший водоток.

Принцип ее действия крайне прост: вода, накопившаяся после интенсивных ливней, не застаивается на местности, а стекает по дну канавы в специально оборудованный сток или в естественный водоем. Если вода отводится с вышележащей территории, то такая дренажная канава называется нагорной. А если отвод осуществляется по периметру участка или вдоль дороги, то это – кювет.

Виды дренажных канав по способу обустройства

Не будем рассматривать варианты с обустройством вертикальных скважин и колодцев, остановимся только вариантах защиты от воды, предполагающих именно устройство дренажной канавы.

Все первые способы борьбы с лишней влагой и потоками после осадков были основаны на применении сооружений открытого типа. В простейшем случае они представляют собой обычные траншеи, выкопанные на наиболее опасных направлениях и обводненных участках. Такое решение практически не предполагает никаких финансовых затрат, все можно реализовать своими силами. Но перед тем как сделать дренажную канаву этого типа, подумайте о том, что ее постоянно придется чистить, заиливаются они очень быстро.

Кроме того, существует и проблема с постоянными обрушениями грунта. Чтобы система прослужила хотя бы несколько лет, потребуется укрепление дренажной канавы, вернее, ее стенок. Выбор материалов для этих целей обширен, можно подобрать и недорогое решение. Не следует забывать и о том, что в этом случае будет затруднен въезд на участок через дренажную канаву, придется решать и эту проблему.

Именно по этой причине большее распространение получила закрытая дренажная канава. Тем более, сейчас в продаже появились полимерные трубы для этих целей. Благодаря этому срок службы правильно спланированного сооружения без проблем достигает десятка и более лет.

Особенности открытых дренажных канав

Но несмотря на все объективные минусы, которыми обладает открытая дренажная канава, большинство дачников по старинке выбирают именно такое решение. И это связано с целым рядом объективных причин:

Остается главный плюс, которым обладают открытые дренажные коммуникации — укладка требует меньшего объема земляных работ. А когда такие мероприятия предстоят в благоустроенном дворе вокруг дома, это и становится решающим фактором.

Отличия закрытых дренажных канав

Располагается такая дренажная канава под поверхностью земли и абсолютно не портит окружающий ландшафт. Делать ее для отвода мощных паводковых вод не имеет смысла, так как производительность будет ограничена диаметром основной дрены. Основное применение такие дренажные канавы получили для защиты фундаментов зданий и других сооружений от воздействия грунтовых вод с высоким уровнем залегания. Обустройство такой дренажной канавы вдоль постройки (по периметру) позволяет практически полностью убрать влагу от расположенных в земле оснований.

Среди преимуществ, которыми обладает закрытая дренажная канава, выделим:

Отметим и основной недостаток — обустройство дренажной канавы такого типа требует выполнения большого объема земляных работ. Конечно, все это можно сделать и своими руками, но, чтобы получить результат быстрей, стоит заказать прокладку такого дренажа под ключ в специализированной компании.

Конструктивные особенности

Дренажная канава (дрен) – важная часть системы осушения. Главной задачей является направление осадочных, грунтовых и талых вод.

Разновидности таких траншей:

Периметральные траншеи используются при организации сточной системы вокруг здания. Они выкапываются по всему периметру дома, благодаря чему жидкость отводится от фундамента. Эта система более удобна в конструировании, нежели создание основных и дополнительных канав, но подходит только для небольших болотистых участков. Иногда их устраивают вдоль дороги, если Ваш участок расположен на возвышенности или с целью организации экономного полива.

Устройство дренажной канавы

Обустройство сточной системы по периметру здания осуществляется посредством периметральной траншеи. Она создается по всему периметру дачи. Благодаря ее наличию, от фундамента сооружения отводится вода. Такая система представляет собой универсальный способ избавления от жидкости на болотистых местностях. Делается она просто. Иногда такие траншеи выкапывают вдоль дороги, около забора, если дача располагается на возвышенности. В некоторых случаях траншеи устраивают для организации экономного полива. Диаметр траншеи выбирается исходя из особенностей вод, и места, где локализуется участок.

Фото: дренажная траншея

Базовые траншеи представляют собой водоотвод, который является неотъемлемой частью дренажной системы. Обустройство траншеи не простое занятие. Обычная система осушения внешне похожа на русло реки. Есть главная траншея, к ней подкапываются дополнительные. С их помощью большое количество воды быстрее уходит. Именно в такой сложной конструкции работа системы будет эффективной. Канава может быть закрытого типа и открытого. Все зависит от конкретных особенностей, которыми обладает участок, расположения забора, количества воды и так далее.

Также канавы делятся по типу конструкции. В зависимости от их типа они бывают закрытые и открытые.

Видео по теме:

Ситуации, когда возникает необходимость применения системы:

Как сделать открытую дренажную канаву

Перед тем как сделать дренажную канаву открытого типа, необходимо определить основные направления потоков при паводках, обильных осадках. Схема расположения отдельных линий должна предотвратить их проникновение на подворье и к жилым или хозяйственным постройкам. На садовом участке с их помощью защищают и зеленые насаждения.

Сама по себе технология обустройства проста, дренажная канава вдоль забора может быть выкопана за 1-2 дня. Но, чтобы продлить срок ее службы потребуется защитить ее стенки от обрушения, для чего необходимо укрепление дренажной канавы. Дополнительно сразу требуется определиться, каким образом будет реализован въезд через нее. Кроме того, для отвода воды в требуемом направлении необходимо продумать уклон дренажной системы.

В общем, за лопату стоит браться только после того, как составлена схема прокладки отдельных линий, определена глубина на отдельных участках. Тогда можно будет дать гарантию, что после прокладки дренажной канавы вдоль построек или забора позволит отвести любые поверхностные воды.

Необходимые материалы

Все зависит от того, по какому варианту вы будете выполнять устройство дренажной канавы:

Других материалов, чтобы сделать дренажную канаву вдоль забора или на участке, не потребуется.

Особенности земляных работ и общий порядок обустройства

Теперь несколько слов о том, как правильно сделать открытый дренаж. Опыт и действующие нормы позволяют определить следующие основные моменты технологии:

Сделать сеть траншей для отвода воды под ключ вполне по силам и обычному садоводу, умеющему обращаться с лопатой и простейшим строительным инструментом.

Какими способами можно укрепить водоотводную канаву

Как уже было сказано, одним из существенных недостатков, которыми обладает водоотводная канава, является то, что ее стенки и насыпь подвержены естественному разрушению – осыпанию и размыванию. Однако каждому по силам уменьшить действие этого негативного фактора. И для этого необходимо предпринять меры по укреплению как самой канавы, так и ее откосов.

Во-первых, еще на этапе строительства нужно обеспечить наличие специального дренажного песчано-гравийного слоя по краям канавы. Будет достаточно подушки толщиной в 8 – 10 сантиметров. Уже после завершения работ можно обсадить края канавы декоративными или дикорастущими кустарниками, деревьями. С одной стороны, корневая система их укрепит стенки канавы, а с другой – придаст ей более эстетически привлекательный вид.

Нередко для укрепления канавы и также для улучшения ее внешнего вида применяется природный камень. При умелой выкладке он может до неузнаваемости преобразить такое, на первый взгляд, неказистое сооружение, как водоотводная канава.

Георешетка – это сотовая конструкция из полиэтиленовых лент, ее используют для армирования рыхлых и неоднородных грунтов, укрепления склонов и откосов.

Рекомендуется также применять георешетку. С помощью специальных костылей она прикрепляется ко дну и к стенкам канавы. Такой же материал, как геотекстиль, рекомендуется укладывать на илистый грунт основной площадки полотна. Минимальная толщина насыпи на геотекстиль должна составлять не менее 30 сантиметров. Геотекстилем можно также укреплять и сами стенки канавы, и ее дно. Применяется для этого и так называемая одерновка. Дерн нарезается толщиной от 6 до 10 см и выкладывается по насыпи. Его закрепление можно проводить деревянными спицами. Наконец, можно и просто проявить определенную фантазию и использовать всевозможные подручные средства для укрепления канавы.

Как сделать закрытую дренажную канаву

Сооружения этого класса более сложны в техническом плане. Но с появлением специальных пластиковых труб, геотекстильных материалов технология обустройства дренажа существенно упростилась. Если у вас есть небольшой строительный опыт, то вполне можно решить задачу и самостоятельно.

Прежде чем приступать к выполнению работ, также составляется схема прокладки с необходимыми высотными отметками, на участок завозят весь необходимый материал. Обращаем внимание — работы вокруг фундамента дома необходимо выполнять максимально аккуратно и осторожно. Не стоит сразу оголять весь периметр, это может вызвать разрушение конструкции, особенно если дом старый, а фундамент из бутового камня.

Как прочистить засор в дренажной трубе?

Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.

Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды

Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.

Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.

Дренажная канава: плюсы и минусы открытой системы отвода воды

Не каждому посчастливилось стать собственником земельного надела на ровной, освещаемой солнцем и в то же время сухой местности – многие вынуждены довольствоваться участками на почвах с высоким уровнем грунтовых вод и большим риском подтопления. Однако это не повод для грусти – избавиться от этой проблемы можно!

Устройство закрытого дренажа

Закрытый, или глубинный дренаж особенно рекомендован для участков с глинистыми или суглинистыми почвами, на которых планируется разбивка сада или выращивание плодоовощных культур. Также этот вид дренажа актуален на территориях, которые располагаются в низинах, или имеют уровень грунтовых вод менее полуметра. Такой вид дренажа позволяет решить такие вопросы:

• Защита фундаментов построек и заборов. Для этой цели уровень расположения дренажа должен быть ниже уровня закладки фундамента;
• Предотвращение затопления подвалов и цокольных помещений;
• Предотвращение вымывания грунта и защита растений от гниения корней;
• Защита от сырости, плесени грибков и вредных насекомых.

Многие строительные фирмы имеют в своем штате специалистов по обустройству закрытых систем для отвода воды и выполняют эти работы по заказу клиента.

Схема устройства закрытого дренажа

В целях экономии бюджета, если позволяет время и умение делать что-либо своими руками, соорудить дренаж на своем участке можно и самостоятельно. В роли дрена используется пластиковая гофрированная или асбестоцементная труба. Первую легче резать.

1. Подготовка канавы. Траншея на небольшой территории может быть одна, но лучше выкопать несколько канавок в виде елочки, по которым вода будет сходиться к основной трубе, а по ней к месту слива.
2. Пластиковая труба режется без усилий обычным ножом на нужные по размеру части, в центральной трубе проделываются отверстия в местах стыков. Асбестоцементная труба требует больше стараний при нарезании и соединении, но, для умелых рук эта проблема решаема.
3. На поверхности трубы проделывают отверстия, в которые и будет попадать вода.
4. Подготовленные части трубы укладываются в траншеи, в местах соединений скрепляются соединительными кольцами нужного размера.
5. Чтобы вместе с водой труба не наполнялась мусором, все ее части тщательно укутывают геотекстилем.
6. Следующий шаг — канаву нужно укрепить. Для этой цели подойдет все, что будет под рукой: щебень, керамзит, отсев, мелкие камушки, песок, любой строительный мусор. Задача одна — хорошо пропускать воду. Сверху дренажную траншею засыпают слоем грунта, но не спешите этого делать, пока система не пройдет испытания временем и ливнем. Если что-то пойдет не так, можно недостатки подправить и только после этого засыпать.

Особенности и назначение

Прежде чем разобраться в особенностях дренажной канавы, следует остановиться на самом понятии «дренаж». Итак, дренаж – это процесс осушения болотистой почвы и выведение из грунта излишков влаги. Еще этим термином обозначают устройство системы траншей, канав и колодцев, которые предназначены для отвода воды. Зачем это необходимо?

Излишек воды в земле создает немало проблем. Постоянное «хлюпанье» под ногами и непросыхающие лужи – лишь самые мелкие из них. Гораздо плачевнее другие неприятности.

Обустройство дренажа считается отличным решением, которое поможет предотвратить все перечисленные проблемы. Как правило, частные участки защищают с помощью дренажной канавы, в которой укреплена труба. Эта система создает хорошие условия для сбора и выведения воды в более низкую зону.

Создать защитные сооружения на даче самостоятельно вполне реально, но необходимо это сделать до начала работ по благоустройству. Дренажная канава, труба или колодец – эти элементы формируют систему осушения на участке.

Еще до начала работ по обустройству участка важно определить вероятность затопления, а также оценить свои собственные возможности и выбрать дренажную систему, которая максимально соответствует особенностям рельефа и возможностям бюджета.

Выделяют несколько разновидностей дренажной канавы.

Какой может быть дренажная система на участке?

Открытая система

Самый простой, дешевый, но неудобный и непрактичный — открытый дренаж. Тут все просто: для водоотведения используются траншеи, вырытые прямо в земле. Траншеи сходятся к яме-водоприемнику, находящейся в нижней точке участка.

Плюсы:

Простота и дешевизна устройства

• Требуется укрепление стенок траншей лотками либо крепью — иначе стены траншей будут размываться водой и обваливаться.
• Система затрудняет свободное перемещение по участку.
• Про эстетику говорить даже не приходится.

Фото 2. Открытая дренажная система — об эстетике говорить не приходится.

Засыпная система

Состоит также из траншей, прокопанных на участке. Однако в этом варианте они засыпаются бутом или крупной фракцией щебня, а сверху укладывается дерн.

Плюсы:

• Не портит внешний вид участка.
• Не мешает передвижению по нему.

Минусы:

Система практически не поддается обслуживанию. При неизбежном со временем заиливании прочистить ее будет невозможно.

Закрытая система

Состоит из водосборных лотков и дождеприемников, вода из которых отводится в специально оборудованный колодец. У нее есть свои минусы:

• Дороговизна в сравнении перечисленными выше системами.
• Сложность расчета и монтажа, а также трудоемкость устройства дренажной системы — это уже сложное инженерное сооружение.

• Закрытая система водоотвода на порядок эффективнее всех остальных. Она не только гораздо быстрее и качественнее отводит излишки воды, но и способна эффективно защищать даже заглубленный фундамент.
• Система полностью обслуживаемая. Даже заиленный участок возможно прочистить без демонтажа, при помощи специального оборудования.
• В закрытой системе есть возможность отводить воду не только с верхней точки в нижнюю, используя силу тяжести. При помощи насоса (как правило, автоматического) ее можно перекачивать из нижних точек.
• Не мешает передвижению по участку.
• В силу хорошей организации закрытых систем водоотведения они служат гораздо дольше, чем первые два варианта. При этом весь срок службы сохраняют максимальную эффективность, что вполне оправдывает трудоемкий монтаж.

Фото 3. Закрытая дренажная система удобна и эстетична.

Именно об устройстве закрытой системы дренажа как наиболее надежной, современной и практичной мы и поговорим далее.

Где нужна и каковы требования?

Дренажная канава чаще всего предусматривается на относительно небольших участках, это обусловлено малой степенью автоматизации работ по ее проведению, необходимостью регулярного ремонта и недолгим сроком эксплуатации. В промышленных целях канавы практически не используются.

Существуют определенные СНиПы, которые устанавливают нормативы и требования, предъявляемые к дренажным канавам.

В соответствии с ними категорически запрещается выводить траншею с ливневыми водами к:

Не допускается установка дренажной канавы на земельных участках в случаях, если высота протекания грунтовых вод составляет менее 2 метров. В противном случае сточные воды могут попасть в водоносные потоки. Для таких участков специалисты рекомендуют обустраивать каналы, оснащенные закрытыми люками.

Все типы дренажной системы подчиняются нормативам СП 104-34-96 и СНиП 2.05.07-85. В них уточняются допустимые углы наклона, предельные расстояния до жилых объектов и прочих конструкций, а также оптимальные варианты исполнения в зависимости от особенностей почвы, рельефа местности, а также необходимой пропускной способности канавы.

В соответствии с ними выделяют следующие требования.

Назначение и виды систем

Способы организации дренажных систем на участке отличаются в зависимости от количества осадков, уровня грунтовых вод, характеристик типа грунта, рельефа участка, месторасположения дома и других факторов.

Дренаж по способу установки может делиться на два вида.

• Совершенная дренажная система устанавливается на уровне естественного стекания воды. В дрены влага попадает сквозь отверстия, располагающиеся по бокам, а также через верх труб.
• Несовершенная дренажная система устанавливается выше, чем уровень воды. Влага проникает в дрены снизу, сверху и по бокам. Для укрепления сторон данной конструкции используется дренажная подушка из песка и щебня.

По тому, каким способом устроен дренаж, он делится на открытый и закрытый.

Открытый

Дренаж представляет собой систему желобов, траншей, водостоков, водосборных лотков. Организовывается данная система без труб. Выглядит такой дренаж, как траншея шириной 0.5 метров и глубиной 0.5-0.6 метров, предназначенная для отвода талой и ливневой воды от дома или с участка. Траншея обязательно имеет уклон в сторону основной водозаборной траншеи, чтобы осуществлялся отвод воды в нужном направлении самотеком.

Основные преимущества такой дренажной системы заключаются в ее низкой стоимости и быстроте создания. Однако для того чтобы отвести большое количество воды из-за осадков, потребуется глубокая водоотводная линия, что небезопасно. К тому же, если стенки канав не обустроить, то они будут быстро разрушаться. Еще один недостаток такой системы в том, что из-за нее участок выглядит менее аккуратным и эстетически непривлекательным.

Для повышения безопасности и увеличения срока службы данного варианта дренажа используют специальные бетонные или пластиковые лотки, закрывающиеся сверху решетками. Открытый дренаж чаще всего применяется в сельском хозяйстве, чтобы отводить воду с уже возделанных территорий.

Закрытый

Подземный дренаж представляет собой систему труб. Имеет более симпатичный вид по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Закрытые схемы дренажа используются для защиты фундамента, подвальных помещений от воздействия грунтовых вод и увеличения срока их службы.

Особенно закрытый дренаж подойдет заболоченным участкам, а также территориям, близ которых есть естественные водоемы или располагающимся в низине. При этом закрытый дренаж лучше всего дополнить ливневой канализацией. Подземный дренаж еще называют глубинным.

Подземный дренаж делят на два вида:

• пристенный;
• траншейный.

Если дом уже полностью готов, то стоит остановить свой выбор на траншейной кольцевой дренажной системе. Но стоит учитывать, что она подойдет только для домов без цокольного этажа. На небольших участках, где нет необходимости в открытом дренаже, применяют засыпной дренаж. Система таких засыпных траншей не обслуживается без демонтажа после полного обустройства. В этом и заключается ее главный недостаток. Организация засыпного дренажа проводится в несколько этапов.

Достоинства и недостатки

Преимущества дренажной канавы очевидны – это возможность эффективного выведения излишней влаги с участка, а значит – снижение риска следующих неприятных явлений:

Приятный бонус – возможность самостоятельного обустройства канавы. Для этого не требуется никакой спецтехники, каждому взрослому человеку под силу взять лопату и выкопать траншею, ну и, конечно, это самый низкобюджетный способ дренирования, поскольку он не требует практически никаких финансовых затрат.

А вот среди недостатков можно указать следующие:

Многие считают, что водоотводная канава существенно ухудшает ландшафт, однако, специалисты уверяют, что при необходимости можно задекорировать траншею так, что она гармонично впишется в общий дизайн участка.

Подробности вопроса

Несколько способов для усиления стенок

Обустройство канавы вдоль забора лишь в какой-то мере будет играть роль транспортной системы, а вода, которая будет в нее поступать, должна хорошо впитываться в землю по всей протяженности на дне канавы.

Использование бетонных секций или других способов усиления дна будет нецелесообразным. Также допускается использование водонепроницаемого жесткого основание, но только в том случае, если под ним будут проходить подземные коммуникации, которые следует обязательно обезопасить от атмосферных осадков и вод, находящихся в грунте.

Вот способы, которые эффективны для усиления склонов:

• Густые насаждения растений

  , у которых хорошо развита мучнистая корневая система. В этом случае вам идеально подойдут многолетние низкорослые растения, травы и прочее для уклона до 30 градусов.
• Геоматы, которые представляют собой не что иное, как сети материалов из полимеров с большими ячейками, которые уложены в несколько слоев. Они не будут мешать росту зеленых насаждений, но в то же время буду защищать почву от схождений и размывания на участках, где уклон до 70 градусов.
• Биоматы – особые пористые и ячеистые полимерные полотна с большой толщиной, которые имеют места для наполнения грунтов и семенами многолетников. Подойдет для участков с уклоном до 60 градусов.
• Большие армированные кубы из проволочной решетки оцинкованной стали или полимерного материала, которые наполнены дренажными материалами для засыпки. Их используют для того, чтобы возводить глубокие канавы с отвесными стенками в гористой местности, а также если есть большое заглубление грунтовых вод, есть близкий к поверхности глинистый слой, который препятствует отведению атмосферных осадков.

При проведении земляных работ и подготовки основания канавы следует вырыть котлован с большой протяженностью и шириной приблизительно в 2 раза больше, чем требуется. По дну следует засыпать материал и сделать подушку из гравия и крупнофракционного песка. Склоны уплотняют вручную или механически, а после застилают материалом, который специально был выбран для усиления.

Как сделать дренажную канаву: копка, трубы, засыпка

Расчет

Чтобы обустройство дренажной канавы вдоль забора не было сделано напрасно и справлялось с поставленными задачами, следует придерживаться следующих важных рекомендаций:

1. Глубина канавы на всей ее протяженности должна быть немного больше, чем глубина фундамента расположенных вблизи строений, примерно на 0.3-0.5 метра.
2. Наклон на всей протяженности с учетом поворотов или обхода по периметру участка, который буде направлять воду в единую точку или по самой заглубленной границе участка.
3. Наклон следует определять по составу земли и рассчитанной пропускной способности и быть расположенным в диапазоне 1-5 см на каждые 10 метров протяженности.

Если есть дренажный колодец, который отходит от контура дренажной канавы, лучше взять крайнюю, отходящую дальше всего от колодца водоотводной системы и рассчитать углубление, а после сделать расчет контрольной точки. Все должно быть расположено по маршруту, который будет использован для того, чтобы выводить правильную геометрию канавы.

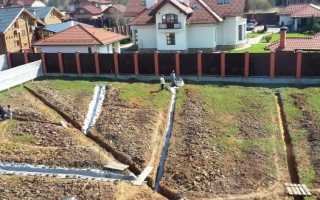

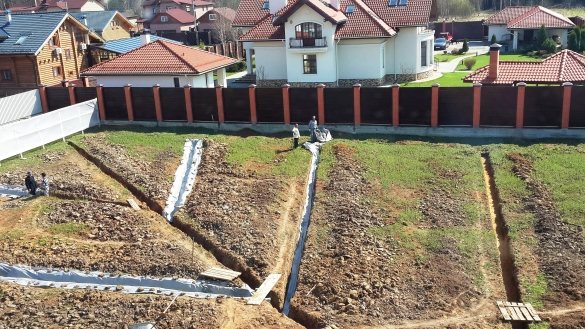

Как сделать своими руками канаву вдоль забора

Создать своими руками канаву для отведения вода совсем несложно, даже если выполнить практически все земельные работы самостоятельно. Но сложность будет вызвана тем, что поднятого грунта будет много, и он будет мешать по время проведения работ. По этой причине его потребуется убрать в другое место, и можно будет использовать для того, чтобы сделать палисадник по всему периметру участка таким образом, чтобы тот был поднят над уровнем грунтам. Намного проще будет использование варианта, где требуется усиление склонно биоматами, сеткой, геоматами или геотекстилем. В таком случае не потребуется через чур увлажнять почву для основания, и можно будет ограничиться небольшим объемом сыпучего дренажа, гравия или песка, а это в существенной мере поможет снизить нагрузку на исполняющего.

Цена работ

Сделать дренажную канаву качественно, быстро и красиво можно будет, если вы готовы оплатить использование тяжелой стропильной техники. При минимальном объеме потребуется нанимать водителя с экскаватором, который сможет вырыть основание для канавы за несколько часов и при этом будет проще выполнить корректировку формы и геометрию склонов, глубину в основании. Исполнительная фирма сможет заранее выполнить подготовку проекта работ и смету, чтобы не вы думали и не гадали в плане конечной стоимости работ по факту, и вы смогли рассчитывать на гарантированный результат.

Основная нагрузка на бюджет такого мероприятия – это создание дренажного колодца, если он требуется, а остальные работы выйдут вам относительно недорого.

Наименование работы	Единица измерения	Цена
Подготовка канала дренажа	Метры погонные	От 1600 до 2000 рублей
Установка дренажного колодца	Шт.	37 000 рублей
Создание траншеи	М3	От 600 до 900 рублей
Укладка слоя для армирования	М3	От 60 до 230 рублей
Засыпание щебня	М3	От 400 до 750 рублей
Распределение поднятого на поверхность грунта	М3	800 рублей

Как сделать самому?

Собственники дачных и загородных участков чаще всего занимаются обустройством дренажной канавы своими руками.

Если участок лишен уклона, то стоит отдать предпочтение другим типам дренажной системы.

Как обустроить водоотводную канаву своими силами

Как правило, собственники небольших участков предпочитают обходиться при обустройстве водоотводных канав своими силами. И для того, чтобы канава действовала с максимальной эффективностью, для начала нужно разметить участок, учитывая естественный уклон местности. Можно даже предварительно составить план на бумаге. Для того, чтобы понять, с каких именно мест нужно отвести воду в первую очередь, можно просто дождаться первого же ливня и посмотреть, где именно воды скопилось больше всего.

Самый удачный вариант – если участок сам представляет собой наклонную местность. В этом случае будет достаточно просто вырыть канаву П-образной или Г-образной формы. Также находит распространение и расположение канавы «елочкой», все «ветки» которой заходят на участки территории и затем сливаются воедино – в «ствол». С учетом вышеуказанных параметров уклона и размеров канала, роется траншея, затем укрепляется канава одним из выше предложенных способов.

С помощью водоотводных канав осушают сырые территории для подготовки участков, предназначенных для возведения зданий и сооружений.

Обустройство канавы под забор виды работ :

• Разметка траншеи под дренажную канаву;

• Копка траншеи под дренажную канаву;

• Постройка и монтаж опалубки;

• Укрепление траншеи арматурной сеткой;

• Отсыпка траншеи, песком и гравийной смесью (подушка);

• Заливка бетоном М300 стены дренажной канавы (канала) ., толщина бетонных стенок минимум 10-20 см.

Виды

Выделяют три типа дренажа:

• открытый;
• закрытый, прокладка перфорированных труб с засыпкой;
• засыпной, канава заполняется крупным гравием и фильтрующими насыпками для быстрого отвода воды.

Для обустройства дренажа под забором вокруг участка с внешней стороны проще всего использовать открытые дренажные канавы с усиленными склонами и стабильным уклоном, чтобы вся лишняя вода с участка и примыкающих территорий, в том числе дорожного покрытия, быстрее уходила на глубину залегания грунтовых вод или транспортировалась на дренажное поле, дренажный колодец.

Из основных преимуществ:

• малый объем земельных работ;
• минимум материалов;
• обширный выбор по укреплению склонов;
• простой способ поддержания в рабочем состоянии, уборка и профилактика дренажа.
