Во время ремонта кухни особое внимание уделяется различным коммуникациям и их сокрытию. Каждый хочет иметь красивое и функциональное помещение. Однако возникают проблемы с вытяжкой и вентиляционным отверстием в стене. Обычно плита, над которой устанавливается вытяжка, и вентиляционное окно не находятся рядом. Поэтому необходимо сделать короб из гипсокартона на кухне, чтобы спрятать эту неприятность.
Долгое время гибкий воздуховод (прямоугольного или круглого сечения) считался лучшим решением для соединения вытяжки с вентиляционным окном. Однако его также нужно было прятать за (над) навесными кухонными шкафами. Короб из гипсокартона можно использовать при любой планировки и с любым количестве кухонной мебели. С его помощью гибкий воздуховод можно спрятать в любом месте, не портя внешний вид помещения.
Короб для вытяжки пластиковый: плюсы и важные моменты установки
Любая кухня полноценная только тогда, когда она будет оборудована всеми необходимыми приборами и системами. Удаление запахов, капель жира и масла в воздухе из комнаты осуществляет кухонная вытяжка. А вот за дальнейший вывод их в вентиляционную шахту отвечает воздуховод. Казалось бы это незначительная и не заслуживающая внимания деталь, но в действительности это не так. Ведь не зря существуют разные виды таких систем, так например короб для вытяжки пластиковый так же популярен, как например гофрированная модель или металлический. И даже несколько превосходит их в этом вопросе.
Вот сегодня в статье и выясним, чем она выгодно отличается от своих “сородичей” и покажем, что входит в ее комплект. А также выясним два важных момента, которые следует учитывать при ее монтаже.
https://youtube.com/watch?v=v0g1jJWrlwg
Виды вытяжных систем
Устройства различаются по принципу работы, способу крепления и форме.
По принципу работы вытяжки делят на:
- Активные, со встроенным мотором или вентилятором.
- Пассивные, работающие только за счет хорошей тяги.
Есть два способа крепления для вытяжки на кухне:
- Открытый – когда вся конструкция на виду. Этот вариант смотрится эстетично благодаря разработкам дизайнеров. Но и цена такой вытяжки выше.
- Встраиваемый – когда от глаз скрыты все элементы, кроме фасада.
Различают 4 формы вытяжек :
- Островная – крепится только к потолку. Часто применяется на кухнях с рабочей зоной островного типа.
- Настенная – крепится к стене.
- Встраиваемая – отлично подходит для небольших помещений. Воздуховоды тут отсутствуют, крепится изделие к стене или коробу.
- Угловая – по сути, настенная кухонная вытяжка. Предназначена для случаев, когда печь находится в углу.
Пластиковый вентиляционный короб: детали конструкции
Для установки среди различных углов, поворотов и других особенностей кухни, производители предусмотрели кроме основного воздуховода (трубы), множество дополнительных деталей, позволяющих маневрировать при монтаже короба.
Важная деталь из них – это поворот (их еще называют коленом), изготавливаются они на 45 градусов, реже встречаются на 90. При этом они могут быть угольными или округлыми, благодаря им можно изменить направление конструкции в нужном месте.
Переходники. они позволяют произвести соединение круглых и квадратных профилей. Часто бывает такое, что нужно квадратный воздуховод соединить с круглой выходной воронкой на вытяжке, в этом случае и используют переходник. Также он позволяет соединять воздуховоды разного диаметра и размера сечения квадратных и прямоугольных моделей.
Р азмеры пластикового короба для вытяжки (прямоугольного) следующие: самые маленькие 50 мм на 100 мм. Самые большие 200 мм на 400 мм.
Соединители. Когда не хватает длины одного воздуховода до вентиляционной шахты, используют дополнительный(ые), чтобы их собрать воедино, как раз и используют соединители. Они бывают, как и переходники для соединения труб, разного диаметра и разного профиля..
Тройник .Используется реже в домашних условиях, так как обычно его применяют для подсоединения к главному воздуховоду двух и более вытяжек.
Обратный клапан – позволяет предотвращать затягивание в квартиру воздух из вентиляционной шахты. Она пропускает воздух только в одном направлении. Когда вытяжка выключена и срабатывает обратная тяга, она плотно перекрывает выход в шахту.
Вентиляционный короб пластиковый прямоугольный, квадратный или круглый – все они нуждаются еще в решетке соединителе. Она крепится поверх отверстия в шахту, на которую и фиксируется в дальнейшем вся остальная конструкция короба.
Кроме этого понадобятся крепежные элементы, количество их зависит от того сколько будет соединений во всей выводящей системе.
Подвесной реечный потолок
Толщина стенок несущих профилей для гипсокартонных конструкций должна составлять как минимум 0,5 мм. Фото: КНАУФ
Подвесная система реечного потолка состоит из П- или Л-образных несущих профилей-стрингеров с зацепами для крепления реек и регулируемых подвесов максимальной длиной 500 мм. Производители выпускают несущие профили разной ширины (15–40 мм) и высоты (25–50 мм); выбор того или иного типоразмера зависит от расчётной нагрузки, а значит, при покупке комплекта необходимо знать массу декоративных реек, которая варьируется в пределах 0,9–5 кг/м2.
Если изначальная высота помещений невелика, для маскировки труб вентиляции можно смонтировать многоуровневую конструкцию. Фото: eskaylim/Depositphotos/Fotodom.ru
Рейки изготавливают из анодированного и окрашенного алюминия, а также оцинкованной и окрашенной стали. Некоторые изделия, например фирм HIMMEL или Hunter Douglas, удачно имитируют дерево. Востребованы также двуцветные (например, из чёрных и белых реек), металлические (хром, серебро, медь) и зеркальные потолки, помогающие зонировать пространство и расставить акценты в интерьере.
Лучше всего выдерживает нагрузки решётчатый каркас системы КНАУФ П112. Фото: Владимир Григорьев/Burda Media
Вентиляционные решётки легче врезать в стальные рейки, так как алюминиевые очень легко деформируются. Цена реечных потолков составляет 1200–3500 руб. за 1 м2.
Читайте также:
Вентиляция на кухне
Наличие венткороба на кухне многих раздражает, так как он занимает существенную часть полезного пространства, как считают некоторые. Его демонтаж может освободить дополнительные 0,5 кв. м площади, но делать так нельзя.
Самостоятельное удаление такого элемента вентиляционной системы, как потолочный короб, может привести к следующему:
- вентиляционная шахта формируется по принципу пирамиды, когда идущие ниже короба служат опорой для верхних, поэтому демонтаж любого короба ослабляет конструкцию в целом, так как верхние элементы системы лишаются опоры;
- удаление вентиляционного короба в отдельно взятой квартире приводит к тому, что для помещений, находящихся ниже в плане этажности здания, перекрывается доступ к системе воздухообмена.
В связи с перечисленными причинами, Жилищная инспекция всегда чутко реагирует на факты нарушения, связанные с общедомовыми коммуникациями. Поэтому минимум, что вам грозит в случае демонтажа такого элемента кухни, как короб для вентиляции, – это вынесение требования о его восстановлении.
Особенности практического использования коробов
Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.
На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.
Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.
Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.
Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.
Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.
Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.
Преимущества и недостатки пластиковых коробов
Понятно, что, кроме пластиковых систем, существуют металлические воздуховоды, но популярность коробов из металла значительно уступает пластику. Причин, по которым для обустройства вентиляции выбирают пластиковые короба, можно указать достаточно много, вот лишь некоторые из них:
- Прекрасный внешний вид. Светлая, или окрашенная в тон декоративной отделки стен, пластиковая труба смотрится на порядок более привлекательно, чем оцинкованный или окрашенный металлический короб;
- Небольшой вес пластикового короба позволяет закрепить систему вентиляции практически в любом подходящем месте. Например, в карманах подвесных потолков, на стенах и в нишах кухонной мебели;
- Цена пластикового короба из ПВХ значительно ниже, чем у аналогичного металлического воздуховода. Например, самый ходовой короб, сечением 220х90 мм, стоит 4,5 долл. за метр, металл обойдется в 6-7долл.;
- Хорошая коррозионная стойкость пластиковой трубы в сравнении с металлическим коробом.
Последний пункт, как показывает практика, имеет одно из решающих значений для систем вентиляции ванной комнаты или кухни. В потоке воздуха этих помещений присутствует большое количество химически активных веществ и водяных паров. В результате металл ржавеет, на стыках и боковых поверхностях появляются точечные следы коррозии. Вентиляционные короба приходится красить или менять на пластиковые воздуховоды.
Зачастую продавцы комплектующих и деталей для обустройства систем вентиляции утверждают, что пластиковые короба создают меньшее сопротивление движению воздуха, чем металлические. В реальности при скоростях движения воздушного потока в 3-5 м/с разница практически незаметна, а количество пыли и жира, оседающих внутри коробов, примерно одинаково, независимо от материала.
К сведению! Единственным, самым главным и самым важным недостатком пластиковых коробов является их высокая горючесть.
ПВХ выдерживает максимальный длительный нагрев до 120оС, при 200оС пластиковый короб начинает течь и терять форму, при 560оС начинается процесс термического разложения с выделением очень токсичных газов. Если к этому добавить постоянный приток воздуха за счет естественной или принудительной вентиляции, то очень быстро дым и продукты разложения заполнят все комнаты.
Поэтому в местах установки нагревателей и электродвигателей обязательно используют металлические короба. В противном случае воспламенившийся двигатель на кухонной вытяжке может привести к серьезным последствиям.
Финальные работы по обшивке ГКЛ
На самом деле вся сложная работа уже осталась позади. Теперь нужно просто нарезать ГКЛ на полосы нужного размера и прикрутить его. По сути то на кухне короб под вытяжку почти готов, ведь обшить его нужно спереди и снизу. Сначала обшиваем спереди.
Листы прижимаются к профилю и прикручиваются саморезами с шагом 20 см. В местах перемычек также нужно вкручивать саморезы. Так короб полностью обшивается с лицевой стороны. После этого листы прикручиваются снизу, от стены и до только что прикрученного ГКЛ. Схема монтажа аналогичная. Длинный лист будет сложно самому поднимать и держать над головой, поэтому можно порезать его на несколько частей.
В заданном месте нужно будет просверлить в гипсокароне отверстие для вентиляционной трубы. Его можно заранее сделать на полу, если нет специальной насадки для дрели, а потом уже крепить лист с готовым отверстием.
Когда короб из гипсокартона для вытяжки на кухне будет собран, останется лишь зашпаклевать все стыки и шляпки саморезов. Так конструкция подготавливается для финишной отделки.
Материалы для выбора коробов для кухни, преимущества и недостатки
Декоративные короба, скрывающие элементы вентиляционной системы, выполняют не только функцию декора, но и снижают шум электродвигателя вытяжки
Важно, из какого материала выполнен короб
Он должен быть стойким к воздействию влаги, перепадам температуры, не подвержен химическому и механическому воздействию при приготовлении пищи.
Короб из любого материала необходимо регулярно очищать от пыли, жира и грязи. Материалы, из которых изготавливают короба, имеют свои плюсы и минусы.
Поэтому при покупке или самостоятельном изготовлении необходимо это учитывать. Конструкции выполняются из следующих материалов: пластик, металл, дерево и гипсокартон.
Пластиковая конструкция
Пластик – это поливинилхлорид. Пластиковые короба имеют круглую и прямоугольную форму. Прямоугольный короб более органичный, и хорошо смотрится со шкафами на кухне.
Быстро и легко собирается. Материал обладает большой звукоизоляцией, прочный и имеет длительный срок службы, не подвержен коррозии. Легко режется и подгоняется по месту. Он очень легкий по весу.
К недостаткам пластика можно отнести то, что белый цвет со временем становится желтый, матовый, серый. Образовывает вмятины под тяжестью предметов или от механического воздействия.
Через некоторое время его поверхность становится пористой, куда проникает пыль и грязь, которую сложно удалять. При сборке соединений элементов из пластика нужно соблюдать последовательность.
Для герметичности, чтобы грязный воздух не попадал на поверхность короба и не проникал в помещение, следует наносить силикон на стыки. В продаже много различных стыковочных деталей для соединения.
С их помощью каналы соединяют в любых направлениях и под любым углом. Крепеж конструкции необходимо ставить часто по всей длине на расстоянии не менее метра, а также укреплять в местах стыка деталей между собой.
Конструкция из металла
Короб или вытяжка из металла более надежная конструкция. Нержавейка является идеальным исходным материалом. Обычный металл покрывается краской на порошковой основе.
Нержавейка легко моется, не впитывает грязь, прочная и долговечная. Отличается стильным современным дизайном. На ней не видно царапин. Материал не подвержен коррозии.
К недостаткам относятся – высокая цена и наличие однообразной гаммы цветов. Сложность сборки, необходимость соблюдения точности замеров. Конструкция тяжелая и требует надежного крепления.
Короб из этого материала не защищает от шума, а также на поверхности остаются отпечатки пальцев, которые сложно стирать. Он не всегда вписывается в интерьер мебели, смотрится громоздко.
При сборке каркаса из металла используют сварку и режут болгаркой. Если лист металла тонкий, заменяют сварку клеем по металлу. Листы накладывают внахлест.
Конструкции из гипсокартона
Дешевый легкий материал – гипсокартон отличается простотой сборки любой конфигурации и формы. Необходимо установить металлические профили для монтажа.
Позволяет собрать короб для скрытия воздуховода в течение короткого времени
При работе с гипсокартоном необходимо соблюдать осторожность, так как материал довольно хрупкий
Материал удобен и прост в обработке, поэтому короб можно изготовить и собрать самим, без лишних трат и привлечения мастера. Готовый короб можно обработать, зашпаклевать и применить финишную отделку плиткой, обоями, мозаикой и другим материалом для декора.
При правильной эксплуатации и предварительной обработке от воздействий, он прослужит долго.
Короб декоративный из древесины
Короб из древесины гармонично смотрится с кухонным гарнитуром из того же материала. Обладая теми же свойствами, он будет частью кухни, дополняя дизайн определенного стиля, исполняя еще и функциональное назначение.
Дерево – это экологический надежный добротный материал, требующий незначительного ухода. Недостаток – тяжесть готовой конструкции.
Что понадобится для монтажа
Материалы:
- листы гипсокартона толщиной 12,5 мм;
- металлические потолочные профили 27×60 мм;
- направляющий профиль 28×27 мм;
- крепеж;
- грунтовка;
- шпаклевка;
- раствор для предотвращения появления плесени.
Листы гипсокартона, предназначенные для эксплуатации на кухне, должны быть влагостойкими, ведь на трубе возможно появление конденсата .
Инструменты :
- рулетка;
- строительный уровень;
- карандаш;
- ножницы по металлу;
- нож для раскройки листов;
- шуруповерт;
- перфоратор;
- кисти и шпателя.
Вместо ножниц по металлу можно использовать болгарку, но тогда придется соединять профили пол прямым углом. А ножницы дают возможность надрезать металл и согнуть его.
Основные характеристики вентиляционных коробов
Главный показатель, по которому подбирают вентиляционный короб: пропускная способность.
Вентиляционные короба характеризуются также:
- формой сечения;
- материалом;
- диаметром сечения.
Размеры вентиляционных коробов высчитывают по специальным таблицам, учитывающим скорость движения воздуха по трубе и ее пропускную способность.
Форма
прямоугольные короба и дефлектор с круглым сечением
По форме сечения короба могут быть:
- круглыми;
- квадратными или прямоугольными.
Короба с круглым сечением обладают несколькими преимуществами:
- Гладкие внутренние стенки коробов с круглым сечением не создают препятствий для прохождения воздушного потока;
- Их легко чистить, так как грязи негде задерживаться;
- Создают небольшой шум;
- Можно использовать вентиляторы меньшей мощности.
Главный недостаток круглых воздуховодов: их сложно спрятать в интерьере.
При равной пропускной способности площадь сечения круглого короба на 12% меньше, чем прямоугольного.
Самые крупные и мощные вентиляционные системы оборудуют прямоугольными коробами из стали.
Недостатки коробов с прямоугольным сечением:
- Внутренние углы создают сопротивление воздуху;
- Чтобы покрыть потери давления необходимо устанавливать более мощное и энергозатратное оборудование;
- Больший аэродинамический гул.
Несмотря на недостатки, прямоугольное сечение пользуется популярностью и в коттеджном строительстве. Плоский вентиляционный короб легче спрятать за подвесным потолком.
Материал
пластиковые вентиляционные короба
Вентиляционные короба выполняют из:
- стали (нержавеющей или черной оцинкованной);
- пластика.
Своими руками вентиляционный короб в гараже или сарае можно соорудить из других подручных материалов, например, досок или гипсокартона. Но конструкция должна получиться герметичной!
Пластиковые короба для вентиляции не деформируются со временем, не меняют цвет.
Другие плюсы пластмассовых вентиляционных коробов:
- просто монтируются;
- недороги;
- устойчивы к коррозии;
- при необходимости их можно дополнительно обрабатывать (например, вальцевать);
- легко подобрать готовые фасонные части.
Вентиляционные короба производятся из пластика АБС различных размеров, с круглым и прямоугольным сечением.
Размеры сечения:
- пластиковые: 11х5,5 см, 12х6 см, 20,4х6 см;
- диаметр круглых: 10 см, 12,5 см, 15 см.
Стальные вентиляционные короба производятся из нержавеющего листа или черной оцинкованной стали. Вентиляционные короба из оцинковки устанавливаются в жилых и производственных зданиях. Производятся оцинкованные вентиляционные короба стандартных размеров, а также изготавливаются под заказ особо крупных диаметров. Фасонные части также выполняются под заказ.
Плюсы:
- не ржавеют;
- просто монтируются;
- удобны в эксплуатации;
- соответствуют санитарным нормам, так как на оцинкованной и нержавеющей поверхности не приживаются микроорганизмы;
- любое оборудование можно монтировать прямо в сети.
Финишная отделка
Заключительный этап имеет стандартную последовательность:
- Армирование серпянкой стыков;
- Укрепление ребер обшивки перфорированными уголками;
- Нанесение грунтовки и шпаклевки на всю площадь поверхности короба;
- «Выведение» углов ребер;
- Шлифовка поверхности;
- Декоративная отделка.
Традиционно для декоративной отделки гипсокартона используют стеклообои под покраску.
Процесс изготовления гипсокартонного короба для кухонной вытяжки не сложнее, чем создание любых других конструкций из ГКЛ — это один из самых простых и удобных в работе современных строительных материалов.
Пластиковые короба
Пластиковые короба изготавливаются из поливинилхлорида — особенного материала, обладающего многими положительными качествами. Данные конструкции экологически безопасны, устойчивы к различным химическим жидкостям, отличаются высокой прочностью, не боятся перепадов температур и имеют небольшой вес.
В отличие от конструкций, изготовленных из дерева и МДФ, данные изделия представляют собой круглые, прямоугольные или квадратные трубы, имеющие достаточно аккуратный и презентабельный вид и вписывающиеся в интерьер любого помещения.
Еще одним достоинством пластиковых вентиляционных конструкций можно назвать то, что они с лёгкостью скрываются под натяжными потолками. Благодаря надёжности и долговечности такие конструкции не станут причиной вынужденного демонтажа потолка из-за неожиданного повреждения вентиляционного канала. Кроме того, данные конструкции можно легко зашить листами гипсокартона, декорировать обоями или просто покрасить.

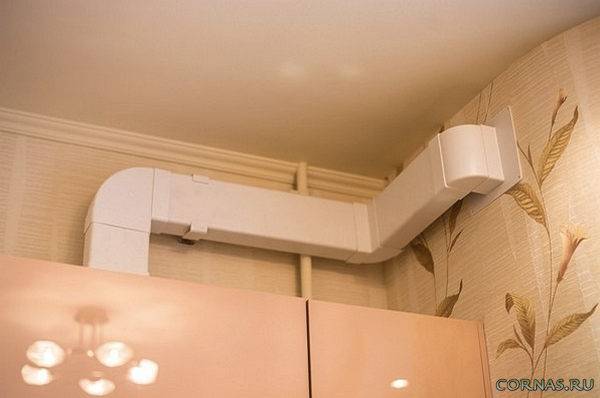

Довольно часто пластиковые короба укладываются просто над кухонными шкафами. В данном случае они смотрятся значительно лучше по сравнению с гофрированными трубами, которые со временем покрываются слоем жира и грязи и очень плохо моются. За пластиковыми же коробами легко ухаживать, они имеют аккуратный и привлекательный вид и не портят интерьер кухни. Недостатки данных изделий — высокая стоимость и сложность установки.
Почему именно гипсокартон?
Профессионалы не зря предпочитают работать именно с этим материалом, ведь его использование приносит массу преимуществ:
- Гипсокартон является абсолютно экологически безопасным материалом.
- Он достаточно легко крепится и обрабатывается. Эти процессы не требуют особых строительных навыков и дорогостоящего специализированного инструмента.
- При правильной конструкции короба гипсокартон за счет своих свойств может существенно улучшить шумоизоляцию помещения.
- В создаваемый короб из гипсокартона легко спрячутся не только трубы, но и осветительные приборы, а также проводка к ним. При этом не придется штробить стену или потолок: достаточно поместить провода в гофрированный рукав под поверхностью гипсокартона.
- При помощи гипсокартона можно создавать самые разнообразные конструкции, реализуя самые смелые дизайнерские задумки.
